Einleitung

Wer kennt das nicht: eine schöne Idylle auf dem Monitor, flüssig animierte Vögel zwitschern durch die Boxen, die Wellen des Wassers brechen am Strand und gleichzeitig verwaschen bei einem Blick nach vorne die Bodentexturen. Da dies den Eindruck moderner Spiele, welche größtenteils mit einer atemberaubenden Grafik werben, nicht gerade verbessern würde, spielt die Entwicklung des anisotropen Filters eine immer größer werdende Rolle. Mit seiner Hilfe ist es möglich, selbst entfernte Texturen weiterhin scharf darzustellen, auch wenn dies der Spieleentwickler aufgrund einer ressourcenschonenden Programmierung nicht vorgesehen hat.

Somit weist der anisotrope Filter bei Spielern eine Beliebtheit auf wie selten zuvor. Allerdings hat dieser Filter, kurz AF, auch seine Schattenseite: Er verspeist die Füllrate einer Grafikkarte wie zum Frühstück, weswegen die großen Kartenhersteller ATi und nVidia in letzter Zeit konsequent den Chiptakt angehoben sowie die Anzahl der Pixelprozessoren erweitert haben, um eben genau diese Füllrate steigern zu können. Da der Geiz nach der schnellsten Grafikkarte weiterhin ungebrochen ist, ließen sich beide Firmen bereits vor längerer Zeit einige Tricks einfallen, um beim Einsatz des anisotropen Filters weniger Performance zu verlieren als eine korrekt anisotrop gefilterte Textur normalerweise fordert: die bekannten AF-Optimierungen. Diese sind durchaus interessant und lohnenswert, weswegen sie von vielen Kunden mit offenen Armen empfangen wurden. Jedoch bieten die Optimierungen nicht nur Vorteile, wie man es vielleicht vermuten könnte. So mindert sich, um effektiv Füllrate einsparen zu können, die Bildqualität des Filters nicht gerade marginal, was durchaus ein Widerspruch zu seiner eigentlichen Funktion – eben eine Verbesserung der Bildqualität – ist. Dies alles wäre natürlich nicht allzu schlimm, falls es eine Möglichkeit geben würde, diese Optimierungen zu deaktivieren. Jene sind größtenteils jedoch so fest in die Hardware integriert, da sich so nebenbei auch Transistoren sparen und somit die Produktionskosten senken lassen, dass sich einige Optimierungen gar nicht mehr deaktivieren lassen. Heutzutage ist dies so weit fortgeschritten, dass der anisotrope Filter auf älteren Grafikkarten, wie zum Beispiel einer nVidia GeForce 4, eine dermaßen gute Filterqualität liefert, wie sie mit heutigen Karten gar nicht mehr zu erreichen ist.

Mittlerweile scheint sich aber eine kleine Trendwende anzubahnen, da ATi und nVidia dem Kunden bei neuen Karten immer mehr Möglichkeiten in die Hand geben, diese Optimierungen selbst zu deaktivieren. Jedoch sind diese Möglichkeiten stellenweise so undurchsichtig geworden, dass der durchschnittliche Benutzer nur mit Mühe Ordnung in das Chaos bringen kann. Aus diesem Grund haben wir uns jeweils eine aktuelle Grafikkarte aus dem Hause ATi sowie nVidia geschnappt und die dort angebotenden Optimierungen untersucht. Dabei haben wir nicht nur auf die Geschwindigkeitsgewinne einzelner Konfigurationsmöglichkeiten geachtet, sondern auch ausführlich auf deren Auswirkungen auf die Bildqualität. Denn nicht jede Optimierung ist grundsätzlich schlecht, sondern kann durchaus zu einer sinnvollen Verbesserung des Spielablaufs führen.

nVidia-Optimierungen

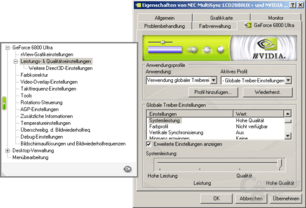

Die Treiber für nVidia- und ATi-Grafikkarten bieten unterschiedliche Optimierungen des anisotropen Filters an. Schauen wir uns zuerst den ForceWare-Treiber für nVidia GeForce-Karten an, welcher vielfältige Einstellmöglichkeiten bietet. Der Menüpunkt „Systemleistung“ beinhaltet vier verschiedene Qualitätsstufen: „Hohe Leistung“, „Leistung“, „Qualität“ und „Hohe Qualität“. Diese stellen das Grundgerüst der Bildqualität dar und erklären sich größtenteils selber anhand ihres Namens. Zusätzlich zu diesen Einstellungen existieren weiter unten im Menü drei einzeln anwählbare Optimierungen der Texturfilter.

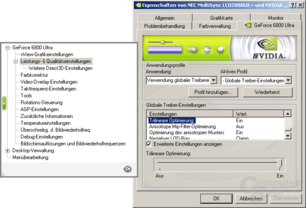

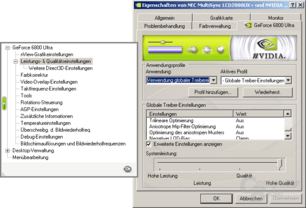

Diese hören auf die Namen „Trilineare Optimierung“, „Anisotrope Mip-Filter-Optimierung“ und „Optimierung des anisotropen Musters“. Standardmäßig wird der Treiber mit der Einstellung Qualität und aktivierter trilinearer Optimierung sowie der Optimierung des anisotropen Musters ausgeliefert. Dies soll laut nVidia einen optimalen Kompromiss zwischen Performance und Bildqualität darstellen und darüber hinaus dieselbe Qualität liefern wie die Standardeinstellungen des Konkurrenten ATi. Ob dies wirklich der Realität entspricht, wird sich aber zuerst noch zeigen müssen. Die Qualitätsstufe Hohe Qualität soll immer die bestmögliche Bildqualität liefert und dementsprechend ist es bei dieser Einstellung nicht möglich, die AF-Optimierungen zu aktiveren. Die entsprechenden Schalter sind ausgegraut. Leistung und Hohe Leistung sind logischerweise für das Gegenteil gedacht, allerdings sind dort, im Gegensatz zu Qualität, keine bestimmten Optimierungen als Standard festgelegt.

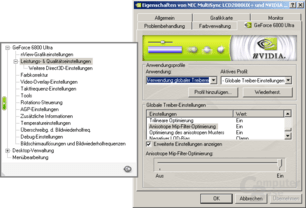

Wir haben uns deswegen bei Leistung für dieselben AF-Optimierungen wie bei der Einstellung Qualität entschieden und zusätzlich bei Hohe Leistung die „Anisotrope Mip-Filter-Optimierung“ aktiviert. Dies erscheint uns als eine sinnvolle Kombination, da somit das gesamte zur Verfügung stehende Spektrum abgedeckt wird.

ATi-Optimierungen

Bei ATi dagegen fällt die Wahl der gewünschten Optimierungsstufe deutlich leichter als bei der Konkurrenz aus Kalifornien. Im neuen Catalyst Control Center findet man die entsprechenden Optimierungsfunktionen unter dem Namen „Catalyst A.I.“, welche, im Gegensatz zu den nVidia-Treibern, nicht ausschließlich zur Optimierung des anisotropen Filters gedacht sind. So erkennt die neue „künstliche Intelligenz“ anhand der .EXE-Dateibezeichnung zum Beispiel Spiele, welche Kompatiblitätsprobleme beim Anti-Aliasing erzeugen, und deaktiviert dann dieses Feature. Weiterhin fällt auch das berüchtigte „Shader-Replacement“ unter Catalyst A.I., welches in Doom 3 massiv zum Einsatz kommt und die Originalshader gegen ATi-optimierte Shader austauscht.

Weiterhin beinhaltet die recht neue Funktion auch applikationsspezifische Optimierungen oder eben auch Optimierungen des anisotropen Filters. Insgesamt lässt sich sagen, dass Catalyst A.I. in vielerlei Hinsicht vielseitigere Änderungen als die ForceWare-Treiber vornimmt. Allerdings missfiel uns, dass man – im Gegensatz zu den nVidia-Treibern – keinen direkten Einfluss auf die AF-Optimierungen hat. Man ist somit auf die Voreinstellungen des Treibers beschränkt. Kommen wir nun zu den Einstellungsmöglichkeiten von Catalyst A.I. Als mögliche Einstellung bietet einem das Catalyst Control Center, kurz CCC, drei verschiedene Optionen an: „Disabled“, „Standard“ und „Advanced“. Bei vollkommen ausgeschalteten Optimierungen soll laut ATi keinerlei Optimierung mehr beim Rendern zu Gange sein. Darunter fallen erfreulicherweise auch die Optimierungen des anisotropen Filters, Shader-Replacement sowie applikationsspezifische Optimierungen. Bei Standard, welches man auch als „Low“ bezeichnen könnte, sollen laut ATi Applikationen erkannt werden und falls es dort bekannte Kompatiblitätsprobleme beim Anti-Aliasing gibt, dieses wieder deaktiviert werden. Darüber hinaus wird der anisotrope Filter optimiert, indem ein „intelligenter“ Algorithmus benutzt wird, welcher die MipMap-Stufen einzelner Texturen analysiert und, falls es ohne Bildqualitätsverlust möglich ist, keinen vollständig trilinearen Filter mehr verwendet, sondern nur noch einen „Brilinearen“. Ob dieser Algorithmus wirklich so gut funktioniert wie ATi behauptet, darf allerdings bezweifelt werden, immerhin haben wir selber bereits einige „Fehlerkennungen“ herausgefunden [1].

Dieser noch recht neue AF-Algorithmus ist allerdings der X-Serie sowie der Radeon 9550/9600 vorbehalten. Andere ATi-Karten filtern standardmäßig auf der Texture Stage 0 trilinear und auf der TS 1-7 bilinear. Bei Advanced werden die bisher aufgeführten Optimierungen verstärkt durchgeführt, sprich der implementierte Algorithmus analysiert die einzelnen Texturen genauer und setzt früher den brilinearen Filter ein. Neue sind nach unserem Kenntnisstand nicht hinzugekommen. Einen weiteren kleinen Nachteil kann es in Verbindung mit der Einstellung Advanced und komplett CPU-limitierten Applikationen kommen. Dort benötigt ATis „intelligenter“ Algorithmus zur genauen Analyse der Texturen mehr Rechenzeit als bei der Standardeinstellung und so kann es zu einem geringen Performanceverlust kommen, obwohl die aggressive Einstellung diese eigentlich verbessern müsste. Ob solch ein Fall öfters auftritt, wird sich in unseren Geschwindigkeitsmessungen zeigen.

Theoretische Auswirkungen

Bevor wir uns den Geschwindigkeitsmessungen hingeben, wollen wir zuerst noch einen Blick auf die Bildqualität der Optimierungen des anisotropen Filters werfen. Um uns die Optimierungen in der Theorie zu verdeutlichen, benutzen wir erneut das von Ralf Kornmann geschriebene Tool namens AF-Tester. Da die Theorie nicht automatisch auch auf die Praxis zutrifft, verwenden wir nebenbei noch Half-Life 2 und Serious Sam: The Second Encounter. In Half-Life 2 haben wir uns eine Spielszene ausgesucht, welche ein langes und flaches Stück einer Straße zeigt und somit empfindlich auf den anisotropen Filter reagiert. Bei Serious Sam haben wir die einzelnen MipMap-Stufen durch das Spiel einfärben lassen, da somit die Veränderungen durch die Optimierungen deutlich leichter zu erkennen sind. Anmerken muss man, dass die gezeigten Qualitätsunterschiede nur auf die verwendeten Grafikchips übertragbar sind, sprich den R4xx-Chip von ATi und die NV4x-Generation von nVidia. Ältere Grafikchips zeigen andere Ergebnisse, da sich die Optimierungen des anisotropen Filters bei den neuen Karten geändert haben. Bei nVidia musste der offizielle ForceWare 71.84 als Treiber herhalten und auf Seiten von ATi der Catalyst 5.3. Alle Bilder sind mit einem vierfachen anisotropen Filter erzeugt worden.

nVidia NV4x

Der erste Screenshot des AF-Testers zeigt die Qualitätsstufe Hohe Qualität ohne jegliche Optimierungen. Sofort fällt die starke Winkelabhängigkeit auf, welche es mit der Vorgängergeneration, dem NV3x, noch nicht gegeben hat. Somit hat man sich dem Konkurrenten ATi leider angepasst und stellt nur noch in allen 45-Grad- sowie 90-Grad-Winkeln den eingestellten AF-Grad voll dar. Die 22,5- und 67,5-Grad-Winkel weisen dagegen nur noch eine zweifache AF-Filterung auf. In höheren AF-Einstellungen fällt dieser Effekt noch drastischer aus. Die 45- und 90-Grad-Winkel werden dann Beispielsweise voll 16-fach gefiltert, die 22,5- und 67,5-Grad-Winkel dagegen weiterhin nur zweifach. In Spielen fällt diese Winkelabhängigkeit glücklicherweise nicht so deutlich auf wie beim AF-Tester. Trotzdem kann man in einigen Spielen, unter anderem in Gothic 2, den Effekt deutlich beobachten und dieser stört somit den grafischen Gesamteindruck des Spieles doch merklich. „Dank“ ATi und nun auch nVidia haben wir uns jedoch fast schon dran gewöhnt – schade eigentlich, eine mögliche Deaktivierung der Winkelabhängigkeit hätte sicherlich einige Kunden mehr zum Kauf überreden können. Ein Nachteil dieser möglichen Deaktivierung wäre allerdings ein gut spürbarer Geschwindigkeitsverlust aufgrund eines deutlich höheren Verbrauchs der Füllrate gewesen sowie ein komplexerer Chip, da zusätzliche Transistoren für einen entsprechenden Algorithmus nötig wären. Ansonsten macht die „AF-Blume“ eine recht gute Figur auf dem NV40. Es wird komplett Trilinear gefiltert und die Berechnungen scheinen recht exakt zu sein.

Als zweites haben wir uns im AF-Tester die Standardeinstellung des Treibers angesehen, sprich Qualität mit aktivierter „Trilinearer Optimierung“ sowie der „Optimierung des anisotropen Musters“. Nun sieht man deutlich, dass mit dieser Qualitätseinstellung nicht mehr Trilinear, sondern nur noch „Brilinear“ gefiltert wird. Diese relativ neuartige Filtermethode, welche durch die GeForce FX-Reihe eingeführt wurde um Füllrate sparen zu können, liegt qualitativ zwischen dem trilinearen und dem rein bilinearen Filter. Der „Brilineare Filter“ verkleinert dabei das Tri-Band, welches den Übergang zwischen den einzelnen MipMaps durchgehend machen soll, ohne das ein Wechsel sichtbar wird. Somit kommt einem das Bild nicht „abgehackt“ vor. Durch die „Brilineare“ Filterung kann es in einigen Spielen zu einer sichtbaren Bugwelle kommen, welche man immer vor sich herschiebt. Da allerdings nicht komplett Bilinear, sondern weiterhin auch Trilinear (wenn auch mit einem kleineren Tri-Band als bei einem komplett trilinear gefiltertem AF) gefiltert wird, fallen diese Bugwellen nur selten auf. Screenshots machen dieses Phänomen übrigens nur selten sichtbar, den optischen Effekt sieht man meistens nur in Bewegung. Weiterhin macht sich auch die „Optimierung des anisotropen Filters“ bemerkbar, indem das LOD-Bias des anisotropen Filters auf der ersten bis zur siebten Texture Stage verändert wird. Die MipMaps sind somit minimal nach hinten verschoben und werden in Spielen länger eingesetzt. Dadurch wirken die Texturen im Stillstand etwas schärfer, fangen in Bewegung jedoch an zu flimmern.

Nachdem wir den Regler im Treibermenü „Systemleistung“ eine Stufe weiter nach links auf Leistung gestellt haben, zeigt der AF-Tester nur ein recht gering verändertes Bild an. Die MipMaps sind erneut ein Stück weiter nach hinten verschoben und das Tri-Band ist etwas schmaler als bei der Einstellung „Qualität“. Ansonsten ist keine weitere Änderung erkennbar.

Nachdem wir den Regler auf Hohe Leistung gestellt und zusätzlich noch die dritte AF-Optimierung, namentlich „Anisotrope Mip-Filter-Optimierung“ aktiviert haben, wird ein deutlicher Unterschied zur vorherigen Qualitätsstufe sichtbar. So wird in dieser Einstellung nur noch der bilineare Filter angewendet und somit werden in Bewegung deutliche „Bugwellen“ sichtbar. Diese Bugwellen werden durch das nicht mehr existierende Tri-Band hervorgerufen, da somit die MipMap-Übergänge direkt und ohne einen weichen Übergang aneinander gereiht sind. Der bilineare Filter ist nur auf den Texture Stages eins bis sieben sichtbar, die nullte wird weiterhin Trilinear oder Brilinear gefiltert. Zusätzlich werden die MipMaps weiterhin ein kleines Stück weiter nach hinten verschoben.

ATi R4xx

Der AF-Tester zeigt in allen drei möglichen Varianten des Schalters Catalyst A.I. keinerlei Unterschiede und weist immer exakt das gleiche Bild auf. Bevor wir auf die Eigenschaften der sogenannten „AF-Blume“, welche das Programm erzeugt, eingehen, möchten wir klarstellen, dass das Ergebnis, welches das Programm uns glauben machen möchte, keinesfalls der Realität entspricht. So zeigt der AF-Tester bei Verwendung einer Radeon X800, in jeder Qualitätseinstellung ein voll Trilinear gefiltertes Bild auf allen Texture Stages. Dies stimmt aber nur bedingt. Solange man die Optimierungen in den ATi-Treibern deaktiviert, filtert die Grafikkarte voll Trilinear. Falls man allerdings die Funktion Catalyst A.I. auf Standard oder Advanced setzt, arbeitet wie weiter vorn im Artikel bereits beschrieben, der neue AF-Algorithmus. Solange eine Applikation eine vollständig trilineare Filterung anfordert, wird diese auch geliefert. Ist dies aber nicht der Fall, setzt der neue Algorithmus ein, analysiert jede einzelne Textur und benutzt, falls es ohne Bildqualitätsverlust möglich ist, einen brilinearen Filter.

Ansonsten weist der R4XX eine ähnliche Winkelabhängigkeit auf wie der NV4x von nVidia. Nur in allen 45 Grad und 90 Grad wird der voll eingestellte AF-Grad gefiltert. Die 22,5- und 67,5-Grad-Winkel weisen dagegen maximal einen zweifachen anisotropen Filter auf, selbst wenn ein 16-facher Filter angefordert wird. Im Gegensatz zum NV40 zeigt die Filtermethode von ATi weitere, größere Schwachstellen. So scheint der Algorithmus relativ ungenau zu arbeiten, zudem werden die 45-Grad-Winkel mit einem etwas niedrigerem LOD-Bias berechnet. Dies führt zwar zu einem geringeren Verlust an Füllrate, jedoch fangen Texturen schnell an zu flackern. Insgesamt lässt sich sagen, dass die theoretische Qualität des anisotropen Filters des R4xx nicht an nVidias High Quality-Einstellung beim NV4x heranreichen kann. Ausgeglichener ist der Vergleich mit nVidias AF-Algorithmus in der Standardeinstellung des Treibers, sprich Qualität mit zwei aktivierten AF-Optimierungen. Hier kann die ATi-Karte, falls von der Applikation angefordert, mit einem trilinearen gegenüber einem brilinearen Filter auftrumpfen, auch wenn sie statt dessen etwas ungenauer arbeitet und mit einem veränderten LOD-Bias zugange ist. Unserer subjektiven Meinung zu Folge sind beide Standardeinstellungen der Treiber in der Theorie recht gut vergleichbar, auch wenn die GeForce 6x00 leicht die Nase vorn hat. Falls erwünscht, kann nVidias NV40-Chip allerdings eine sichtbar bessere AF-Qualität liefern, auch wenn dies längst nicht dem Optimum entspricht.

Praktische Auswirkungen

nVidia NV4x

Schauen wir uns nun nVidias Filteroptimierungen anhand Half-Life 2 an. Die Bildqualität des anisotropen Filters bei Einsatz einer GeForce 6x00-Karte und der Qualitätseinstellung Hohe Qualität ist unserer Meinung nach durchaus als gut anzusehen. Es sind keine MipMap-Übergänge erkennbar und die Winkelabhängigkeit fällt in dem Spiel nur sehr selten auf. Dies ist glücklicherweise auch in anderen Spielen so, obwohl man anmerken muss, dass es auch Ausnahmen wie beispielsweise Gothic 2 gibt. Der anisotrope Filter macht in dieser Qualitätsstufe beinahe durchgehen eine gute Figur – komplett durchgehend wäre diese nur, wenn nicht ein minimales Flimmern der Texturen stören würde. Dieses ist nur in Bewegung zu erkennen, allerdings kaum ausgeprägt.

Deutlich schlechter wird die Bildqualität, wenn man mit den Standardeinstellung des Treibers Half-Life 2 startet. Dies wird erreicht, indem man im ForceWare-Menü auf Qualität herunterschaltet und die Trilineare Optimierung sowie die Optimierung des anisotropen Filters aktiviert. Zwar leidet die Qualität auf den Screenshots relativ wenig, jedoch machen sich die Optimierungen in Bewegung durch ein deutliches Flimmern der Texturen bemerkbar, welches zwar nicht den Spielspaß mindert, jedoch unangenehm auffällt. Hinzu kommt, dass stellenweise eine Bugwelle sichtbar ist, welche durch die Trilineare Optimierung zustande kommt, die einen brilinearen Filter erzeugt. Das Problem der flackernden Texturen wird durch die Optimierung des anisotropen Musters hervorgerufen, welche das LOD-Bias verändert und somit die MipMaps nach hinten verschiebt.

Schauen wir uns nun die nächste Qualitätsstufe an, indem der „Image Setting“-Schalter auf Leistung gesetzt wird. Auf dem Screenshot erkennt man erneut nur bei genauer Betrachtung Unterschiede in der Qualität. Einige Stellen wirken etwas schärfer, was man im Fall der gezeigten Straße in Half-Life 2 auch als „grobkörniger“ bezeichnen könnte. Dieser Effekt ist einfach zu erklären, da wir die Lösung bereits mit Hilfe des AF-Testers herausgefunden haben. Das LOD wird auch ohne eine zusätzliche Optimierung weiter nach hinten verschoben wenn man die Qualitätseinstellung herabsetzt, wodurch die MipMaps länger eingesetzt werden als vom Entwickler geplant und das Spiel somit mehr zu flackernden Texturen neigt. Diese Qualitätseinstellung konnte uns nicht mehr überzeugen und wir können jedem nur davon abraten. Der einzig sinnvolle Einsatz wäre bei einem leistungsschwachen Rechner gegeben, jedoch sollte man in diesem Fall lieber den AF-Grad absenken.

Bei Hohe Leistung und zusätzlicher Optimierung des Anisotropen-Mip-Filter ist die grausame Qualität bereits auf dem Screenshot zu erkennen. Aufgrund der nun bilinearen Filterung sind mehrere Bugwellen deutlich erkennbar. Weiterhin wirkt das Bild wiederholt schärfer, weswegen wir erneut auf einen noch negativeren LOD-Wert spekulieren – der AF-Tester bestätigt uns diese Vermutung. Diese Optimierungseinstellungen sind unserer Meinung nach nur für absolut „Grafikblinde“ sinnvoll.

ATi R4xx

Kommen wir nun zu der ATi-Grafikkarte und schauen uns dort dieselbe Szene mit den Catalyst A.I.-Optimierungen an. Solange diese deaktiviert sind, ähnelt das Bild sehr dem Hohe Qualität-Modus der nVidia-Karte. Bis auf wenige Kleinigkeiten ist das Ergebnis identisch und macht auf uns einen guten Eindruck. Einzig auffällig ist der Unterschied beim Darstellen der Büschel, welche auf der linken Seite des Screenshots zu finden sind. Davon rendert die GeForce 6800 Ultra deutlich mehr als die Radeon X850 XT-PE. Zusätzlich stört auf der ATi-Grafikkarte das frühe „aufpoppen“ des Grünzeugs, das auf der nVidia-Karte kaum warzunehmen ist, da dieser Effekt erst deutlich tiefer im Bild auftritt. Wir bezweifeln allerdings, dass es sich hierbei um ein absichtliches Verhalten bei der Grafikkarte der Kanadier handelt. Wir vermuten eher einen Treiber-Bug oder einen Fehler im Spiel selbst. In Bewegung konnte dagegen der anisotrope Filter die guten Eindrücke leider nicht fortführen und fing doch deutlich sichtbar an zu flimmern. Zwar ist das Flimmern keinesfalls störend, fiel jedoch jedoch wie gesagt deutlich auf. Dem Gesamteindruck nach, ist die Qualität im Spielablauf gut vergleichbar mit den Standardeinstellungen des nVidia ForceWare-Treibers. Warum die Texturen flimmern lässt sich leider nur vermuten. Wahrscheinlich liegt dies an dem etwas nach hinten verrückten LOD-Bias.

Die Catalyst A.I.-Einstellung Standard, welche man auch als „Low“ bezeichnen könnte, überraschte uns ein wenig. Es waren so gut wie keinerlei Unterschiede erkennbar und falls doch, trugen sie nicht zu einer Verschlechterung des Bildes bei. Da uns allerdings schon die Deaktivierung der Optimierungsfunktion bei den ATi-Treibern auf einem Screenshot getäuscht hat, waren wir gespannt auf die Ergebnisse im Spielverlauf. Und tatsächlich, der anisotrope Filter sowie das gesamte Bild machte keinen schlechteren Eindruck als bei Catalyst A.I. Off.

Ebenfalls überraschend kam für uns der nächste Screenshot, welcher mit der Einstellung Catalyst A.I. Advanced aufgenommen wurde. Erneut war kein Unterschied erkennbar und das Ergebnis wiederholte sich in Bewegung. Damit haben wir absolut nicht gerechnet. Das Bild ist unter Half-Life 2 beinahe identisch und verschlechtert sich subjektiv selbst bei der schärfsten Optimierung nicht. Erst nachdem wir mit Hilfe des ATi-Tools „The Compressonator“ ein Differenzbild erstellt hatten waren leichte, unbedeutende Unterschiede ersichtlich.

Hierbei wollen wir aber erneut warnen: Catalyst A.I. Advanced erzeugt in den meisten Spielen durchaus einen geringen Qualitätsverlust. Beispielsweise wird das Bild durch die Einstellung unschärfer oder der anisotrope Filter flimmert intensiviert. Die Standardeinstellung des Treibers, Catalyst A.I. Standard, konnte uns dagegen voll überzeugen. Die Bildqualität ist identisch zur Einstellung mit deaktivierten Optimierungen, die Geschwindigkeit konnte aber deutlich verbessert werden (mehr dazu im Abschnitt der Benchmarks). Insgesamt lässt sich sagen, dass ATi mit der Funktion Catalyst A.I. einen hervorragenden Optimierungsalgorithmus geschaffen hat. Die Bildqualität verschlechtert sich durchgehend nicht, solange man auf die Einstellung Advanced verzichtet. Die Performance steigt dagegen nicht gerade unerheblich an. Begrüßen tun wir auf jeden Fall die mögliche Option zum Deaktivieren aller AF-Optimierungen, blieb diese den ATi-Benutzern doch lange Zeit trotz mehrmaliger Forderung verwehrt.

Nun wollen wir aber die – zugegebenermaßen gerechtfertigten – Lobeshymnen unterbrechen und uns der Kritik zuwenden, welche auch bitter nötig ist. Warum muss man selbst bei einer 500 Euro teuren High-End-Grafikkarte mit einer schlechteren Filterqualität leben als bei der Konkurrenz nVidia? Zwar ist dort die entsprechende Einstellung Hohe Qualität deutlich langsamer, jedoch kann man diese als Option auch deaktivieren und durch ein schlechter gefiltertes, dafür aber schnelleres AF austauschen. Dies ist bei ATi jedoch nicht möglich, stattdessen muss man mit einem geringen „Zwangsflimmern“ der Texturen vorlieb nehmen, auch wenn dieses nur selten störend sein mag. Zum kleinen Ausgleich muss man anmerken, dass es durchaus Spiele geben kann, in denen der von ATi verwendete Algorithmus besser aussieht als die nVidia-Variante bei „Hohe Qualität“. Jedoch ist das eher eine Seltenheit.

Mit der festen Überzeugung auch größere Qualitätsunterschiede auf einem Screenshot festhalten zu können, haben wir uns weiter auf die Suche gemacht. Und diese wurde auch relativ schnell beendet. Mit Serious Sam haben wir direkt einen passenden Kandidaten – auch ohne eingefärbte MipMaps – gefunden; dies bezeugt erneut, dass das Spiel sehr empfindlich auf Filteroptimierungen reagiert. Aber genug der Wörter, nun folgen die Screenshots.

Während man zwischen Catalyst A.I. Off und Default keinerlei nennenswerte Unterschiede in der Bildqualität erkennen kann, ändert sich das Ergebnis, nachdem auf die Qualitätsstufe Advanced umgeschaltet wird. Das gesamte Bild, vor allem der untere Bildrand, wird deutlich schlechter aufgelöst als in der Standardeinstellung der Grafikkarte. Darüber hinaus beginnt das gesamte Spiel an zu flackern. Mehr möchten wir nicht kommentieren, da die Bilder in diesem Fall für sich sprechen.

Eingefärbte MipMaps

nVidia NV4x

Da es auf Screenshots allgemein recht schwer fällt, Optimierungen des anisotropen Filters zu erkennen, haben wir uns die Auswirkungen bei Serious Sam: The Second Encounter mit eingefärbten MipMaps angesehen. Dieses Spiel ist darüber hinaus für einen Vergleich der Filterqualität prädestiniert, da es sehr empfindlich auf Änderungen reagiert. Fangen wir wieder bei der nVidia-Grafikkarte an und schalten zuerst zwischen den Qualitätsmodi Hohe Qualität und Qualität umher, wobei unter Qualität zusätzlich die beiden Standardoptimierungen eingesetzt werden. Sofort fällt der fehlende trilineare Filter auf dem Bild mit der Qualitätsstufe Qualität auf. Während das Tri-Band auf Hohe Qualität noch eine normale Größe an den Tag legt, ist dieses auf Qualität aufgrund der trilinearen Optimierung deutlich kleiner und somit ist der Wechsel zwischen den einzelnen MipMaps unter Bewegung sichtbar. Zusätzlich schiebt die Optimierung des anisotropen Musters die MipMaps ein Stück weiter nach hinten.

Schalten wir nun auf Leistung um, ändert sich nicht all zu viel. Erneut ändert der Treiber das LOD-Bias und somit werden die MipMaps erneut ein Stück länger eingesetzt, was sich mit stärker flimmernden Texturen bemerkbar macht. Danach schauen wir uns das Spiel in der schlechtmöglichsten Qualitätseinstellung auf der nVidia-Karte an. Dazu aktivieren wir die anisotrope Mip-Filter-Optimierung und setzen zusätzlich den Qualitätsschalter auf Hohe Leistung. Nun sieht man, dass die Grafikkarte nicht mehr vermindert Trilinear, sondern nur noch Bilinear filtert – das Tri-Band ist nicht mehr existent. Aus diesem Grund sind selbst auf normalen Screenshots Bugwellen deutlich sichtbar, welche man in Bewegung andauernd vor sich her schiebt. Zusätzlich werden die MipMaps wiederholt länger eingesetzt.

ATi R4xx

Aufgrund unserer Beobachtungen von den Optimierungen der ATi Radeon X850-Karte in Half-Life 2 rechneten wir in Serious Sam mit einem ähnlichen Ergebnis, welches durch die Screenshots mit eingefärbten MipMaps auch bestätigt wird. Zwischen der Qualitätsstufe Catalyst A.I. Off und Default sind selbst bei genauer Betrachtung keinerlei Differenzen erkennbar. Ein Bild gleicht genau dem anderen. Hierbei müssen wir aber warnen und das positive Ergebnis etwas ins Negative rücken. Der intelligente AF-Algorithmus, welcher auf der Grafikkarte von ATi verwendet wird, erkennt, dass aufgrund der eingefärbten MipMaps eine volle trilineare Filterung erforderlich ist, falls sich die Bildqualität nicht dramatisch verschlechtern soll. Falls man die MipMaps jedoch in ihrem Ursprungsstadium belässt, erkennt dies der Algorithmus und verwendet wie nVidia bei der Trilinearen Optimierungen einen brilinearen Filter, welcher mit einem deutlich kleineren Tri-Band auskommen muss. Jedoch scheinen die Optimierungen des anisotropen Filters bei ATi sehr gut zu arbeiten. In kaum einem Spiel ist ein Unterschied zwischen trilinearer und brilinearer Filterung erkennbar – sehr gut. Der kalifornische Konkurrent hat diese Art der Optimierung nicht so gut im Griff. Die selbe Einschränkung gilt auch für die Einstellung Catalyst A.I. Advanced. In der höchsten Optimierungseinstellung ist dann allerdings ein kleiner Unterschied auf den Screenshots erkennbar. Die Detail-Textur wird etwas weniger anisotrop gefiltert.

Einen faires Fazit zwischen den Optimierungen von nVidia und ATi bei eingefärbten MipMaps zu finden, fällt leider beinahe unmöglich. Schuld daran ist der intelligente Algorithmus von ATi, welcher bei eingefärbten MipMaps andauernd trilinear filtert, obwohl dies nicht der Realität entspricht. Auffällig ist jedoch, dass auf der ATi-Karte die MipMaps generell deutlich länger eingesetzt werden. Selbst bei der Einstellung Leistung werden die MipMaps auf einer GeForce 6800 deutlich früher gefiltert als auf einer Radeon X850. Trotz allem muss man anmerken, dass ATi diese Optimierung ebenfalls besser im Griff zu haben scheint als nVidia. So flimmert es auf einer ATi-Karte zwar sichtbar, allerdings stört dies kaum, was bei der Einstellung Leistung auf einer GeForce 6800 sicherlich nicht mehr der Fall ist.

Testsystem

• Prozessor
  • AMD Athlon 64 3800+ [2]
• Motherboard
  • Abit AV8 (Sockel 939, Via K8T800 Pro)
• Arbeitsspeicher
  • 2x512 MB Kingston HyperX PC3200 CL2-2-2-6-1T [3]
• Grafikkarten
  • Inno3D GeForce 6800 Ultra [4]
  • ATi Radeon X850 XT-PE [5]
• Peripherie
  • Aopen AAP1648 DVD-Laufwerk
  • Hitachi Deskstar 7k250 250 GB SATA HDD (8 MB Cache)
  • Seagate 7200.7 120 GB E-IDE HDD (8 MB Cache)
• Treiber
  • nVidia ForceWare 71.84
  • ATi Catalyst 5.3
  • Via Hyperion 455vp1
• Software
  • Microsoft Windows XP Professional SP2
  • Microsoft DirectX 9.0c

Alle Komponenten laufen mit dem vom Hersteller festgelegtem Standardtakt, sprich der Prozessor mit 2400 MHz und der Arbeitsspeicher mit 200 MHz (400 MHz DDR). Die GeForce 6800 Ultra taktet nach nVidia-Vorgaben mit 400 MHz beim Chip und mit 550 MHz (1100 MHz DDR) beim Speicher. Die ATi Radeon X850 XT-PE dagegen besitzt einen Chiptakt von 540 MHz und einen Speichertakt von 587 MHz (1174 MHz DDR).

Benchmarks

Folgende Benchmarks kamen während unseres Tests zum Einsatz:

• Synthetische Benchmarks:
  • 3DMark 01 SE Version 330
  • 3DMark 05 Version 1.1.0
  • Aquamark 3
• Spielebenchmarks:
  • Unreal Tournament 2004
  • Spellforce
  • Halo
  • Far Cry Version 1.3
  • Painkiller Version 1.61
  • Splinter Cell: Chaos Theory
  • Half-Life 2
  • Doom 3
  • The Chronicles of Riddick
  • Return to Castle Wolfenstein: Enemy Territory

Alle Benchmarks werden mit maximalen Details ausgeführt, damit die Grafikkarte möglichst hoch belastet wird. Als Einstellungen haben wir uns dabei für 1024x768 ohne Anti-Aliasing und den anisotropen Filter entschieden, um die CPU-Last eines Treibers zu untersuchen. Weiterhin testen wir in 1280x1024 mit 2xAA und 8xAF, da dies eine gesunde Mischung aus Bildqualität und Performance darstellt. Als drittes haben wir 1600x1200 mit 4xAA und 16xAF verwendet, damit die Grafikkarte maximal belastet wird.

Diesmal werden in den Diagrammen die erreichten Werte nicht in der Einheit Bilder pro Sekunde, sondern in Prozentzahlen dargestellt. 100% entspricht dabei dem schnellsten Ergebnis, wobei der ATi- und der nVidia-Vertreter getrennt voneinander behandelt werden.

Synthetische Benchmarks

3DMark2001 SE

• Obwohl der 3DMark01 SE bereits seit vier Jahren seinen Dienst verrichtet und technisch nicht mehr auf dem aktuellen Stand ist, wird er immer noch mit großer Beliebtheit von der Community verwendet. Aus diesem Grund und auch, da sich der Benchmark aus dem Hause Madonion, mittlerweile bekannt unter dem Namen Futuremark, immer noch gut dazu eignet die Gesamtperformance eines Systems zu messen, werden wir die zu testenden Treiber unter dem Programm auf Herz und Nieren überprüfen. Darüber hinaus reagiert der 3DMark01 SE sehr empfindlich auf Änderungen am System oder auch am Grafikkartentreiber, weswegen er gerade prädestiniert für diese Aufgabe ist. Technisch gesehen ist, wie bereits erwähnt, der Benchmark nicht mehr auf der Höhe der Zeit, weshalb er eine deutliche CPU-Limitierung aufweist. Der 3DMark01 SE setzt größtenteils auf DirectX 7-Effekte, benutzt die Vertexshader entsprechender Grafikkarten allerdings, um die CPU im Bereich der Schatten und Charakteranimation zu entlasten. Zaghafte Versuche die Vertexshader-Einheiten der Version 1.1 zu benutzen zeigen sich zudem in der letzten der vier Testszenen. Nicht vergessen darf man allerdings, dass der synthetische Benchmark kein Ergebnis eines realen Spiels darstellt, auch wenn er die in Max Payne verwendeten MaxFX-Engine benutzt.


• Download: 3DMark2001 SE [6]

3DMark2001 SE   1024x768: Hohe Leistung - ein/ein/ein 100% Leistung - ein/aus/ein 100% Hohe Qualität - aus/aus/aus 99% Qualität - ein/aus/ein 99%   1024x768: Catalyst A.I. Default 100% Catalyst A.I. Advanced 100% Catalyst A.I. Off 96%   1280x1024 2xAA/8xAF: Hohe Leistung - ein/ein/ein 100% Leistung - ein/aus/ein 99% Qualität - ein/aus/ein 99% Hohe Qualität - aus/aus/aus 98%   1280x1024 2xAA/8xAF: Catalyst A.I. Advanced 100% Catalyst A.I. Default 99% Catalyst A.I. Off 95%   1600x1200 4xAA/16xAF: Hohe Leistung - ein/ein/ein 100% Leistung - ein/aus/ein 99% Qualität - ein/aus/ein 97% Hohe Qualität - aus/aus/aus 95%   1600x1200 4xAA/16xAF: Catalyst A.I. Advanced 100% Catalyst A.I. Default 98% Catalyst A.I. Off 93% Angaben in Prozent

3DMark05

• Der 3DMark05 ist das neueste Produkt aus dem Hause Futuremark und liegt technisch auf sehr hohem Niveau. So kommen große Texturen mit der Auflösung 2048x2048, gemischt mit der Benutzung des Shader-Model 3.0, 2.x oder 2.0, zum Einsatz. Das letztes Jahr erschienene Programm setzt auf komplexe Lichteffekte, dynamische Schatten, aufwendige Bump Mapping-Effekte und benötigt vor allem eine hohe Geometrieleistung. Im Ergebnis spiegelt sich allerdings nur die Geschwindigkeit der Grafikkarte wieder, da diese selbst bei aktueller Hardware immer den Flaschenhals darstellt. Der wohl größte Nachteil beim 3DMark05 sind die weitläufigen Treiberoptimierungen aller aktuellen Grafikkartenhersteller. Diese gehen soweit, dass sich die Endergebnisse je nach Treiber im zweistelligen Prozentbereich verändern, somit können qualitätsmindernde Optimierungen nicht ausgeschlossen werden. Zudem basiert der synthetische Benchmark auf keinerlei Spieleengine, weshalb er keine reale Situation darstellt. Weitere Details zu diesem Programm gibt es in einem unserer ausführlichen Artikel [7].


• Download: 3DMark05 [8]

3DMark05   1024x768: Hohe Leistung - ein/ein/ein 100% Leistung - ein/aus/ein 97% Qualität - ein/aus/ein 97% Hohe Qualität - aus/aus/aus 96%   1024x768: Catalyst A.I. Advanced 100% Catalyst A.I. Default 100% Catalyst A.I. Off 99%   1280x1024 2xAA/8xAF: Hohe Leistung - ein/ein/ein 100% Leistung - ein/aus/ein 96% Qualität - ein/aus/ein 95% Hohe Qualität - aus/aus/aus 82%   1280x1024 2xAA/8xAF: Catalyst A.I. Advanced 100% Catalyst A.I. Default 99% Catalyst A.I. Off 93%   1600x1200 4xAA/16xAF: Hohe Leistung - ein/ein/ein 100% Leistung - ein/aus/ein 96% Qualität - ein/aus/ein 95% Hohe Qualität - aus/aus/aus 81%   1600x1200 4xAA/16xAF: Catalyst A.I. Default 100% Catalyst A.I. Advanced 100% Catalyst A.I. Off 90% Angaben in Prozent

AquaMark 3

• Kommen wir nun zu dem letzten synthetischen Benchmark in unserem Testparcours. Das von Massive Development entwickelte Programm nutzt eine erweiterte Version der Grafikengine aus dem U-Boot-Spiel AquaNox 2 - Revelation. Die Engine hört auf den Namen Krass und unterstützt mittlerweile auch Pixelshader 2.0-Effekte. Darüberhinaus kommen noch Pixelshader der älteren Version 1.1 sowie 1.4, weiterhin auch die Vertexshader 1.1, zum Einsatz. Angereichert mit einigen schönen Effekten, wie zum Beispiel einem verbesserten Partikelsystem, soll dies laut den Entwicklern der erste DirectX 9-fähige Reality-Benchmark der Welt sein.


• Download: AquaMark3.com [9]

AquaMark 3   1024x768: Qualität - ein/aus/ein 100,0% Leistung - ein/aus/ein 99,9% Hohe Leistung - ein/ein/ein 99,9% Hohe Qualität - aus/aus/aus 99,7%   1024x768: Catalyst A.I. Off 100,0% Catalyst A.I. Default 99,7% Catalyst A.I. Advanced 99,2%   1280x1024 2xAA/8xAF: Hohe Leistung - ein/ein/ein 100,0% Leistung - ein/aus/ein 98,9% Qualität - ein/aus/ein 97,7% Hohe Qualität - aus/aus/aus 88,3%   1280x1024 2xAA/8xAF: Catalyst A.I. Advanced 100,0% Catalyst A.I. Off 99,8% Catalyst A.I. Default 99,5%   1600x1200 4xAA/16xAF: Hohe Leistung - ein/ein/ein 100,0% Leistung - ein/aus/ein 95,8% Qualität - ein/aus/ein 93,9% Hohe Qualität - aus/aus/aus 82,8%   1600x1200 4xAA/16xAF: Catalyst A.I. Advanced 100,0% Catalyst A.I. Default 98,5% Catalyst A.I. Off 89,8% Angaben in Prozent

Spielebenchmarks

Unreal Tournament 2004

• Unreal Tournament 2004 ist der ein Jahr später erschienene Nachfolger des Ego-Shooters UT 2003. Technisch basiert er auf der selben Engine, allerdings wurde diese minimal modifiziert. So wird nun ein zarter Gebrauch der Vertexshader gemacht, auch Pixelshader der Version 1.4 kommen zum Einsatz um Berechnungen schneller durchführen zu können. Weiterhin ist eine starke Transform and Lighting-Einheit entscheidend für die Performance, da UT 2004 umfangreichen Gebrauch davon macht. Die von uns verwendete „Primeval-Timedemo“ stammt von den Kollegen des 3DCenter [10] und zeigt eine Szene auf der weitläufigen Map Primeval. Hochauflösende Texturen, hohe Sichtweiten und ein starkes Gegneraufkommen mit schwerem Waffenfeuer und dementsprechend vielen Effekten werden geboten. Die Timedemo ist ebenfalls erst in höheren Qualitätsmodi GPU-fordernd.



Unreal Tournament 2004   1024x768: Hohe Leistung - ein/ein/ein 100,0% Leistung - ein/aus/ein 99,9% Hohe Qualität - aus/aus/aus 99,6% Qualität - ein/aus/ein 99,4%   1024x768: Catalyst A.I. Off 100,0% Catalyst A.I. Default 100,0% Catalyst A.I. Advanced 99,4%   1280x1024 2xAA/8xAF: Hohe Leistung - ein/ein/ein 100,0% Leistung - ein/aus/ein 93,5% Qualität - ein/aus/ein 91,4% Hohe Qualität - aus/aus/aus 54,9%   1280x1024 2xAA/8xAF: Catalyst A.I. Advanced 100,0% Catalyst A.I. Default 89,6% Catalyst A.I. Off 79,1%   1600x1200 4xAA/16xAF: Hohe Leistung - ein/ein/ein 100,0% Leistung - ein/aus/ein 88,1% Qualität - ein/aus/ein 84,6% Hohe Qualität - aus/aus/aus 46,5%   1600x1200 4xAA/16xAF: Catalyst A.I. Advanced 100,0% Catalyst A.I. Default 86,8% Catalyst A.I. Off 57,3% Angaben in Prozent

Spellforce

• SpellForce basiert ebenfalls wie der synthetische Benchmark Aquamark 3 auf der Krass-Engine. Es kommen wie dort ebenfalls Pixelshader der Version 1.1, 1.4 und natürlich auch 2.0 zum Einsatz, weswegen die Grafikengine technisch auf der Höhe der Zeit ist. Aber alleine damit wird noch kein Spiel optisch anspruchsvoll, weswegen weiterhin Partikeleffekte und recht detaillierte Texturen zum Einsatz kommen. Als Ausschnitt zum Messen der Geschwindigkeit haben wir die erste Videosequenz des Spieles genommen.

Spellforce   1024x768: Hohe Leistung - ein/ein/ein 100,0% Leistung - ein/aus/ein 98,8% Qualität - ein/aus/ein 98,6% Hohe Qualität - aus/aus/aus 97,7%   1024x768: Catalyst A.I. Advanced 100,0% Catalyst A.I. Off 98,8% Catalyst A.I. Default 97,9%   1280x1024 2xAA/8xAF: Hohe Leistung - ein/ein/ein 100,0% Leistung - ein/aus/ein 96,8% Qualität - ein/aus/ein 94,4% Hohe Qualität - aus/aus/aus 90,9%   1280x1024 2xAA/8xAF: Catalyst A.I. Default 100,0% Catalyst A.I. Advanced 99,6% Catalyst A.I. Off 97,7%   1600x1200 4xAA/16xAF: Hohe Leistung - ein/ein/ein 100,0% Leistung - ein/aus/ein 97,2% Qualität - ein/aus/ein 95,7% Hohe Qualität - aus/aus/aus 91,7%   1600x1200 4xAA/16xAF: Catalyst A.I. Advanced 100,0% Catalyst A.I. Default 99,8% Catalyst A.I. Off 95,7% Angaben in Prozent

Halo

• Das zuerst auf der Spielekonsole Xbox erschienene Spiel Halo besitzt eine Benchmarkfunktion mit integrierter Timedemo. Da Halo dank recht massivem Einsatz des Shader-Model 2.0 technisch anspruchsvoll ist, haben wir es zu der Liste der zu testenden Programme hinzugefügt. Aber das Spiel bietet technisch mehr als nur Shader-Effekte. So hat der Entwickler Gearbox dezente Szenen mit Rauch eingebaut, ebenso viele mit Bump Mapping überzogene Texturen, wodurch es insgesamt anspruchsvoll wird und die Füllrate der Grafikkarte wie zum Frühstück verspeist. Leider funktioniert in Halo aufgrund von Fullscreen-Effekten kein Anti-Aliasing, weshalb wir die Qualitätseinstellungen für das Spiel auf 1600x1200 mit 16xAF heruntergeschraubt haben.


Halo   1024x768: Hohe Leistung - ein/ein/ein 100,0% Leistung - ein/aus/ein 98,5% Qualität - ein/aus/ein 97,9% Hohe Qualität - aus/aus/aus 97,4%   1024x768: Catalyst A.I. Default 100,0% Catalyst A.I. Off 99,6% Catalyst A.I. Advanced 95,9%   1280x1024 8xAF: Hohe Leistung - ein/ein/ein 100,0% Leistung - ein/aus/ein 96,5% Qualität - ein/aus/ein 94,4% Hohe Qualität - aus/aus/aus 77,8%   1280x1024 8xAF: Catalyst A.I. Advanced 100,0% Catalyst A.I. Default 97,4% Catalyst A.I. Off 91,3%   1600x1200 16xAF: Hohe Leistung - ein/ein/ein 100,0% Leistung - ein/aus/ein 95,6% Qualität - ein/aus/ein 93,8% Hohe Qualität - aus/aus/aus 75,5%   1600x1200 16xAF: Catalyst A.I. Advanced 100,0% Catalyst A.I. Default 98,3% Catalyst A.I. Off 87,5% Angaben in Prozent

Far Cry

• Far Cry gehört wohl zweifellos zu den technisch am weitesten entwickelten Spielen und sieht dementsprechend auch sehr gut aus. Es gibt fast kein Feature einer Grafikkarte, dass die Programmierer vom deutschen Entwicklerteam Crytek nicht bedacht und implementiert haben. Die Liebe zur Grafik geht sogar soweit, dass Features wie die Unterstützung des Shader-Model 3, High Dynamic Range oder die Texturkompression 3Dc [11] nachträglich per Patch eingebaut werden. Dementsprechend fordert Far Cry das Maximum an Leistung aus jedem PC und eignet sich somit hervorragend als Benchmark.
  In unserem Test verwenden wir die Pier-Timedemo, die die Kollegen des Print-Magazins PC Games Hardware [12] aufgenommen haben. Diese Timedemo zeigt einen Ausschnitt des Levels „Pier“ und besteht somit aus weitläufigen Außenarealen mit einer extremen Sichtweite. Es werden aufwendige Wassereffekte dargestellt sowie eine hohe Anzahl von Polygonen, die den Rechner aufs Höchste beanspruchen. Die Texturen sind durchgehend detailliert und sehr aufwendig gestaltet. Bei der getesteten nVidia-Karte kommt das Shader-Model 3 zum Einsatz, während sich die ATi-Karte aus technischen Gründen auf das Shader-Model 2.b beschränken muss. Deswegen gibt Far Cry auch einen kleinen Einblick in die zukünftige Welt der Spiele und ist quasi ein Muss für jeden Grafiktest.

Far Cry   1024x768: Hohe Qualität - aus/aus/aus 100,0% Leistung - ein/aus/ein 99,7% Qualität - ein/aus/ein 99,6% Hohe Leistung - ein/ein/ein 99,6%   1024x768: Catalyst A.I. Default 100,0% Catalyst A.I. Off 99,6% Catalyst A.I. Advanced 99,1%   1280x1024 2xAA/8xAF: Hohe Leistung - ein/ein/ein 100,0% Leistung - ein/aus/ein 96,7% Qualität - ein/aus/ein 94,1% Hohe Qualität - aus/aus/aus 74,6%   1280x1024 2xAA/8xAF: Catalyst A.I. Advanced 100,0% Catalyst A.I. Default 96,5% Catalyst A.I. Off 90,9%   1600x1200 4xAA/16xAF: Hohe Leistung - ein/ein/ein 100,0% Leistung - ein/aus/ein 94,6% Qualität - ein/aus/ein 91,8% Hohe Qualität - aus/aus/aus 72,0%   1600x1200 4xAA/16xAF: Catalyst A.I. Advanced 100,0% Catalyst A.I. Default 94,8% Catalyst A.I. Off 82,1% Angaben in Prozent

Half-Life 2

• Half-Life 2 ist wohl zweifellos aufgrund seines legendären Vorgängers eines der meist erwarteten Spiele aller Zeiten gewesen. Nun ist es da und begeistert nicht nur in spielerischer Hinsicht, sondern auch durch seine Grafik, die unter anderem durch massiven Shader Model 2.0-Einsatz ermöglicht wird. Für Half-Life 2 haben wir uns eine eigene Timedemo aufgenommen. Sie spielt in der Map „Coast_09“, welches zu den anspruchsvollsten Levels im gesamten Spiel gehört. Es zeigt eine Szene, in der der Held Gordon Freeman in einem kleinen Hovercraft-Boot auf einem Fluss fährt und gleichzeitig herabfallenden Bomben eines Helikopters ausweichen muss, die effektvoll explodieren. Die Timedemo stellt ein regelrechtes „Worst-Case“-Szenario dar; wenn dort alles flüssig läuft, sollte dies auch im restlichen Spiel der Fall sein. Anspruchvoll sind dabei aber nicht alleine die Pixelshader-Effekte. So gibt es massig aufwendige Partikeleffekte, ebenso sehr detaillierte Texturen. Die Umwirbelungen der Luft auf dem Wasser, die durch den Rotor des Helikopters erzeugt werden, stellen höchste Anforderungen an die Grafikkarte und zwingen diese mit Leichtigkeit in die Knie.



Half-Life 2   1024x768: Hohe Leistung - ein/ein/ein 100,0% Leistung - ein/aus/ein 99,2% Qualität - ein/aus/ein 99,1% Hohe Qualität - aus/aus/aus 98,5%   1024x768: Catalyst A.I. Default 100,0% Catalyst A.I. Advanced 98,4% Catalyst A.I. Off 88,0%   1280x1024 2xAA/8xAF: Hohe Leistung - ein/ein/ein 100,0% Leistung - ein/aus/ein 89,9% Qualität - ein/aus/ein 87,5% Hohe Qualität - aus/aus/aus 70,9%   1280x1024 2xAA/8xAF: Catalyst A.I. Advanced 100,0% Catalyst A.I. Default 95,1% Catalyst A.I. Off 86,2%   1600x1200 4xAA/16xAF: Hohe Leistung - ein/ein/ein 100,0% Leistung - ein/aus/ein 93,8% Qualität - ein/aus/ein 90,8% Hohe Qualität - aus/aus/aus 71,9%   1600x1200 4xAA/16xAF: Catalyst A.I. Advanced 100,0% Catalyst A.I. Default 90,8% Catalyst A.I. Off 78,4% Angaben in Prozent

Painkiller

• Bei Painkiller benutzen wir die im Spiel integrierte Timedemo „City on Water – C5L1“, welche einen Kamerarundflug durch eine Stadt darstellt. Dabei haben wir das Spiel auf die Version 1.61 aktualisiert, da mit diesem Patch neue Grafikeffekte vom Addon „Painkiller: Battle out of Hell“ in das Hauptprogramm eingeflossen sind. So benutzt die Grafikengine nach dem Update auf nVidia-Grafikkarten das neue Shader-Model 3.0; neue ATi-Hardware muss sich dagegen auf das ältere SM2.0 beschränken. Weiterhin wurde unter anderem ein Bloom-Effekt integriert, welcher einen ähnlichen, wenn auch längst nicht so komplexen und vor allem dynamischen Effekt wie High Dynamic Range-Rendering erzeugt. Darüber hinaus protzt das Spiel mit atemberaubend detaillierten und scharfen Texturen. Für das Auge ist somit allerlei geboten und die eingesetzt Hardware muss Schwerstarbeit verrichten. Insgesamt muss man allerdings sagen, dass die Timedemo deutlich durch den Prozessor limitiert ist und die Unterschiede zwischen den Qualitätsmodi somit geringer ausfallen als erwartet.

Painkiller   1024x768: Qualität - ein/aus/ein 100,0% Leistung - ein/aus/ein 100,0% Hohe Qualität - aus/aus/aus 99,7% Hohe Leistung - ein/ein/ein 99,4%   1024x768: Catalyst A.I. Off 100,0% Catalyst A.I. Default 99,2% Catalyst A.I. Advanced 98,9%   1280x1024 2xAA/8xAF: Hohe Leistung - ein/ein/ein 100,0% Leistung - ein/aus/ein 99,0% Qualität - ein/aus/ein 98,4% Hohe Qualität - aus/aus/aus 82,8%   1280x1024 2xAA/8xAF: Catalyst A.I. Advanced 100,0% Catalyst A.I. Default 99,1% Catalyst A.I. Off 93,8%   1600x1200 4xAA/16xAF: Hohe Leistung - ein/ein/ein 100,0% Leistung - ein/aus/ein 93,8% Qualität - ein/aus/ein 90,6% Hohe Qualität - aus/aus/aus 66,7%   1600x1200 4xAA/16xAF: Catalyst A.I. Advanced 100,0% Catalyst A.I. Default 93,7% Catalyst A.I. Off 76,2% Angaben in Prozent

Splinter Cell: Chaos Theory

• „Chaos Theory“ ist der Titel des dritten Teils der bekannten Schleichreihe „Splinter Cell“ vom Publisher Ubi Soft und setzt auf ein stark modifiziertes Grundgerüst der zweiten Unreal-Grafikengine auf. Diese wurde für den neuesten Splinter Cell-Spross deutlich umgeändert und unterstützt nun neben dem Shader-Model 3.0 unter anderem auch High Dynamic Range-Effekte. Somit ist Splinter Cell 3 das zweite Spiel neben Far Cry, welches einen deutlich erweiterten Wertebereich der erfassbaren Lichtintensität aufweisen kann. Weiterhin kann das Spiel mit schönen Schatten- sowie Bump Mapping-Effekten auftrumpfen. Die selbst erstellte Timedemo zeigt einen kleinen Ausschnitt aus der ersten Mission, die den Hauptprotagonisten Sam Fischer über einen dunklen Strand bei Regen und durch eine mit schicken Lichteffekten verzierte Höhle führt. Die nVidia-Karte wird dabei auf das SM 3.0 zurückgreifen, während sich die ATi X800 mit dem SM 1.1 begnügen muss, da es keinen Fallback auf das Shader-Model der Version 2.0 gibt. Alle exklusiven SM 3.0-Effekte, wie beispielsweise HDR oder Parallax-Mapping, werden deaktiviert, damit die GeForce-Karte nicht benachteiligt wird.

Splinter Cell 3   1024x768: Hohe Leistung - ein/ein/ein 100,0% Leistung - ein/aus/ein 98,3% Qualität - ein/aus/ein 97,9% Hohe Qualität - aus/aus/aus 96,8%   1024x768: Catalyst A.I. Advanced 100,0% Catalyst A.I. Default 98,9% Catalyst A.I. Off 98,2%   1280x1024 2xAA/8xAF: Hohe Leistung - ein/ein/ein 100,0% Leistung - ein/aus/ein 91,9% Qualität - ein/aus/ein 90,9% Hohe Qualität - aus/aus/aus 85,5%   1280x1024 2xAA/8xAF: Catalyst A.I. Advanced 100,0% Catalyst A.I. Default 98,5% Catalyst A.I. Off 91,7%   1600x1200 4xAA/16xAF: Hohe Leistung - ein/ein/ein 100,0% Leistung - ein/aus/ein 97,7% Qualität - ein/aus/ein 96,4% Hohe Qualität - aus/aus/aus 91,6%   1600x1200 4xAA/16xAF: Catalyst A.I. Advanced 100,0% Catalyst A.I. Default 99,2% Catalyst A.I. Off 95,2% Angaben in Prozent

Doom 3

• Angst? Schock? Dunkelheit? Grafikpracht? All dies gibt es wohl zu Genüge im Gruselshooter Doom 3. John Carmack, einer der Chefentwickler des Spiels und eine legendäre Persönlichkeit wenn es um spektakuläre Grafik-Engines geht, hat bei seinem neuesten Werk die größte Aufmerksamkeit den Stencil-Schatten gewidmet. Dementsprechend dunkel ist das gesamte Spiel, damit die schablonenartigen Schatten gut auf den Spieler wirken. Aber dies waren noch nicht genug Effekte für den Entwickler ID-Software. So macht Doom 3 auch Gebrauch von den Pixelshader-Einheiten der Grafikkarten und setzt ebenfalls massiv auf Bump Mapping sowie Normal Maps. Zwar sind die Texturen verbesserungswürdig, aber trotzdem gehört Doom 3 zu den anspruchsvollsten Titeln des Jahres 2004 und ist somit prädestiniert für unseren Benchmarkparcours. Das Spiel setzt ID-typisch nicht auf DirectX als API, sondern auf OpenGL.

Doom 3   1024x768: Hohe Leistung - ein/ein/ein 100,0% Leistung - ein/aus/ein 99,2% Qualität - ein/aus/ein 98,9% Hohe Qualität - aus/aus/aus 98,4%   1024x768: Catalyst A.I. Advanced 100,0% Catalyst A.I. Default 99,6% Catalyst A.I. Off 89,5%   1280x1024 2xAA/8xAF: Hohe Leistung - ein/ein/ein 100,0% Leistung - ein/aus/ein 94,2% Qualität - ein/aus/ein 93,7% Hohe Qualität - aus/aus/aus 83,5%   1280x1024 2xAA/8xAF: Catalyst A.I. Advanced 100,0% Catalyst A.I. Default 98,2% Catalyst A.I. Off 82,9%   1600x1200 4xAA/16xAF: Hohe Leistung - ein/ein/ein 100,0% Leistung - ein/aus/ein 94,1% Qualität - ein/aus/ein 93,6% Hohe Qualität - aus/aus/aus 83,7%   1600x1200 4xAA/16xAF: Catalyst A.I. Advanced 100,0% Catalyst A.I. Default 99,0% Catalyst A.I. Off 87,5% Angaben in Prozent

The Chronicles of Riddick

• „The Chronicles of Riddick“ lehnt sich an den Kinofilm „Riddick: Chroniken eines Kriegers“ an und basiert auf der OpenGL-API. Dabei gehört Riddick zu einer der größten Überraschungen des Jahres und bietet dementsprechend auch eine sehr fordernde und vor allem spektakuläre Grafik. Dabei kommen nicht nur die modernen Shadereinheiten aktueller Grafikkarten zum Zuge, auch durch hochauflösende Texturen sowie feinste Bump Mapping-Effekte geraten heutige GPUs ins Schwitzen. Die verwendete Timedemo Mainframe 2 zeigt einen reellen Spielausschnitt aus Riddick, welcher mehrere Schusswechsel, Explosionen sowie Rauch beinhaltet, und zeigt somit eine für das Spiel realistische Performancedarstellung.



The Chronicles of Riddick   1024x768: Hohe Leistung - ein/ein/ein 100,0% Hohe Qualität - aus/aus/aus 98,0% Leistung - ein/aus/ein 97,6% Qualität - ein/aus/ein 97,6%   1024x768: Catalyst A.I. Default 100,0% Catalyst A.I. Advanced 100,0% Catalyst A.I. Off 0,0% Hinweis: Riddick startet nicht   1280x1024 2xAA/8xAF: Hohe Leistung - ein/ein/ein 100,0% Leistung - ein/aus/ein 98,7% Qualität - ein/aus/ein 97,8% Hohe Qualität - aus/aus/aus 97,1%   1280x1024 2xAA/8xAF: Catalyst A.I. Advanced 100,0% Catalyst A.I. Default 99,4% Catalyst A.I. Off 0,0% Hinweis: Riddick startet nicht   1600x1200 4xAA/16xAF: Hohe Leistung - ein/ein/ein 100,0% Hohe Qualität - aus/aus/aus 99,0% Qualität - ein/aus/ein 98,6% Leistung - ein/aus/ein 98,6%   1600x1200 4xAA/16xAF: Catalyst A.I. Advanced 100,0% Catalyst A.I. Default 99,3% Catalyst A.I. Off 0,0% Hinweis: Riddick startet nicht Angaben in Prozent

Return to Castle Wolfenstein: Enemy Territory

• Return to Castle Wolfenstein: Enemy Territory basiert auf einem modifiziertem Quake 3-Grundgerüst und sieht dementsprechend etwas angestaubt aus. Es gibt keinerlei aufwendigen Spezialeffekte und somit auch kein Bump Mapping, Shader-Einsatz oder sonstige, hoch entwickelte Grafiktechniken. Allerdings gibt es massiven Einsatz von Rauch in der von uns verwendeten Radar-Timedemo, welche beim 3DCenter [9] zu finden ist. Somit stellt das Spiel dennoch einen recht guten Indikator für die Geschwindigkeit dar. Ein weiterer Grund das Spiel zu benutzen ist, dass es nicht auf DirectX setzt, sondern zu einem der wenigen OpenGL-Spiele gehört.


• Download: RtCW: Enemy Territory [13]

RTCW: Enemy Territory   1024x768: Hohe Qualität - aus/aus/aus 100,0% Qualität - ein/aus/ein 99,9% Leistung - ein/aus/ein 99,7% Hohe Leistung - ein/ein/ein 99,7%   1024x768: Catalyst A.I. Advanced 100,0% Catalyst A.I. Default 99,7% Catalyst A.I. Off 99,6%   1280x1024 2xAA/8xAF: Hohe Leistung - ein/ein/ein 100,0% Leistung - ein/aus/ein 97,5% Qualität - ein/aus/ein 96,8% Hohe Qualität - aus/aus/aus 89,1%   1280x1024 2xAA/8xAF: Catalyst A.I. Advanced 100,0% Catalyst A.I. Default 94,1% Catalyst A.I. Off 89,8%   1600x1200 4xAA/16xAF: Hohe Leistung - ein/ein/ein 100,0% Leistung - ein/aus/ein 92,3% Qualität - ein/aus/ein 91,2% Hohe Qualität - aus/aus/aus 89,3%   1600x1200 4xAA/16xAF: Catalyst A.I. Advanced 100,0% Catalyst A.I. Default 85,1% Catalyst A.I. Off 78,7% Angaben in Prozent

Performancerating

Kommen wir nun abschließend zum Performancerating. Dadurch soll es erleichtert werden, alle Ergebnisse auf einen Blick zusammengefasst zu bekommen, auch wenn man sich dadurch kein klares Bild machen kann. Um dies zu erreichen, sollte man sich alle Ergebnisse im einzelnen ansehen. Im Rating sind beide Hersteller in einem Diagramm zusammengefasst, jedoch sind die Werte vollkommen unabhängig voneinander berechnet worden. Somit steht die nVidia- und die ATi-Karte erneut für sich.

1024x768

Performancerating 1024x768   nVidia-Karten: Hohe Leistung - ein/ein/ein 100,9 Leistung - ein/aus/ein 100,2 Qualität - ein/aus/ein 100,0 Hohe Qualität - aus/aus/aus 99,6   ATi-Karten: Catalyst A.I. Default 100,0 Catalyst A.I. Advanced 99,7 Catalyst A.I. Off 97,8 Angaben in Prozent

Das Rating in der Auflösung 1024x768 ohne Anti-Aliasing oder anisotropen Filter zeigt, dass es kaum Unterschiede zwischen den Optimierungen gibt. Diese fallen größtenteils in den Bereich der Messungenauigkeit und sind somit zu ignorieren. Aus diesem Grund empfehlen wir auf einer GeForce 6x00-Karte die Qualitätsstufe Hohe Qualität einzustellen. Auf der ATi-Karte raten wir dagegen zu Catalyst A.I. Standard, da so die Bildqualität nicht verschlechtert wird, jedoch applikationsspezifische Optimierungen sowie diverse Fehlerbeseitigungen durch den Treiber aktiviert werden.

1280x1024 2xAA/8xAF

Rating 1280x1024 2xAA/8xAF   nVidia-Karten: Hohe Leistung - ein/ein/ein 106,0 Leistung - ein/aus/ein 101,6 Qualität - ein/aus/ein 100,0 Hohe Qualität - aus/aus/aus 86,4   ATi-Karten: Catalyst A.I. Advanced 102,9 Catalyst A.I. Default 100,0 Catalyst A.I. Off 93,5 Angaben in Prozent

In der Auflösung 1280x1024 mit zweifachem Anti-Aliasing sowie achtfachem anisotropen Filter erkennt man sowohl bei nVidia als auch bei ATi recht große Differenzen zwischen den einzelnen Optimierungsstufen. So liegen zwischen der Einstellung Catalyst A.I. Off sowie Advanced auf der Radeon X850 XT-PE beinahe 10 Prozent, während sich die GeForce gar einen 20-prozentigen Vorsprung zwischen „Hohe Qualität“ und „Hohe Leistung“ erkämpfen kann. Der Unterschied zwischen Hohe Qualität und der Standardeinstellung des ForceWare-Treiber liegt etwas unter 15 Prozent.

1600x1200 4xAA/16xAF

Rating 1600x1200 4xAA/16xAF   nVidia-Karten: Hohe Leistung - ein/ein/ein 107,7 Leistung - ein/aus/ein 102,1 Qualität - ein/aus/ein 100,0 Hohe Qualität - aus/aus/aus 85,0   ATi-Karten: Catalyst A.I. Advanced 104,9 Catalyst A.I. Default 100,0 Catalyst A.I. Off 88,4 Angaben in Prozent

Unter 1600x1200 in Verbindung mit 4xAA und 16xAF ergeben sich große Differenzen zwischen den einzelnen Optimierungen. Dies trifft sowohl bei nVidia, als auch bei ATi zu. So ist alleine bei der GeForce-Grafikkarte ein gewaltiger Unterschied von zirka 15 Prozent zwischen der höchsten Qualitätsstufe „Hohe Qualität“ und der Standardeinstellung des Treiber zu verzeichnen. Der Wechsel auf Leistung bringt dagegen kaum Vorteile, erst Hohe Leistung mit allen Optimierungen sorgt wieder für einen recht kräftigen Geschwindigkeitsschub. Allerdings leidet dementsprechend auch die Bildqualität. Auf der ATi-Karte ist die Differenz zwar kleiner, aber dennoch nicht zu verachten. Zwischen der Deaktivierung jeglicher Optimierung und der Standardeinstellung des Catalyst-Treibers liegen im Durchschnitt ungefähr 11 Prozent. Die aggressivste Qualitätseinstellung, Catalyst A.I. Advanced, bringt dagegen nur noch ein geringes Plus von knapp 5 Prozent.

Fazit

Kommen wir nun schlussendlich zu einem Fazit. Lohnen sich generell Optimierungen des anisotropen Filters? Ja, aber bitte nicht dabei übertreiben und man sollte vom Grafikkartenhersteller immer eine Möglichkeit geliefert bekommen, diese zu deaktivieren. Wie die Benchmarks gut zeigen können, ist der Performancegewinn durch die AF-Optimierungen nicht gerade gering. Vor allem in hohen Auflösungen in Verbindung mit hohen AF-Modi sind Gewinne im zweistelligen Prozentbereich die Regel – und das bei ATi und nVidia. Nicht vergessen darf man dabei aber die Bildqualität: diese leidet vor allem beim kalifornischen Chiphersteller deutlich. Während die Standardeinstellung des Treibers eine minimal bessere Qualität liefert wie die von ATi und damit im erträglichen Rahmen liegt, liefern höhere Einstellungen bei nVidia eine deutlich schlechtere Bildqualität, welche nicht mehr zu empfehlen ist und bei uns das Grauen hervorriefen. Die Optimierungsfunktion Catalyst A.I. von ATi dagegen konnte regelrecht begeistern.

Die Bildqualität nimmt zwischen der vollständigen Deaktivierung und der Standardeinstellung („Low“) sichtbar nicht ab, erzeugt aber einen deutlichen Gewinn an Geschwindigkeit. Hier muss man ATi klar ein großes Lob aussprechen. Der Filteralgorithmus ist diesbezüglich dem von nVidia überlegen. Die aggressive Einstellung Advanced zeigt je nach Spiel zwar ein sichtbar schlechteres Bild, jedoch sind die Unterschiede meistens noch im Rahmen des Erträglichen. Nun aber genug des Lobes für ATi. Nicht gefallen hat uns ein beinahe ständiges Flimmern der Texturen, welches selbst durch das Deaktivieren aller Optimierungsfunktionen nicht zu entfernen war. Hier kann nVidia auf einer GeForce 6x00 einen Sieg einfahren, da dieses Flimmern mit der Qualitätseinstellung Hohe Qualität nicht mehr auftritt. Somit bietet der NV4x bei Hohe Qualität eine überlegende Filterqualität an. Jedoch muss man gleichzeitig auch mit einer deutlich schlechteren Performance leben. Ebenfalls positiv zu bewerten ist die Bildqualität bei den Standardeinstellungen von ATi und nVidia. Diese sind gut zu vergleichen und liefern größtenteils eine identische Bildqualität. Dabei flimmern allerdings sichtbar die Texturen, was so gerade noch in einem akzeptablen Bereich liegt.

Trotz allen – zum Teil sinnvollen – Optimierungen missfiel uns die nicht vorhandene Möglichkeit zum Deaktivieren aller AF-Optimierungen und dies sowohl bei ATi, als auch bei nVidia. So werden dem Kunden selbst bei einer 500 Euro teuren High-End-Grafikkarte Optimierungen des anisotropen Filters aufgezwungen, auch wenn diese gar nicht erwünscht sind. Dies ist unserer Meinung nach kein akzeptabler Zustand und sollte schnellstmöglich geändert werden. Jedoch besteht darin wohl nur geringe Hoffnung, vorherige Forderungen der Presse und der Kunden wurden schließlich ebenfalls ignoriert.

Mit dem Schlusssatz möchten wir erneut erwähnen, dass dieser Artikel nur für einen NV4x- und einen R4xx-Chip sowie für DirectX gilt. Ältere Chipgenerationen und die OpenGL-API liefern stellenweise andere Ergebnisse und sind nur bedingt vergleichbar. Ebenfalls möchten wir anmerken, dass die Qualitätsunterschiede rein auf subjektiven Empfindungen beruhen. Somit kann es vorkommen, dass unsere Schlussfolgerungen nicht identisch mit anderen Meinungen sind.

Anhang

Benchmark-Ergebnisse Teil 1

3DMark05   1024x768: Hohe Leistung - ein/ein/ein 5.495 Leistung - ein/aus/ein 5.349 Qualität - ein/aus/ein 5.334 Hohe Qualität - aus/aus/aus 5.253   1024x768: Catalyst A.I. Advanced 6.220 Catalyst A.I. Default 6.201 Catalyst A.I. Off 6.167   1280x1024 2xAA/8xAF: Hohe Leistung - ein/ein/ein 4.003 Leistung - ein/aus/ein 3.861 Qualität - ein/aus/ein 3.786 Hohe Qualität - aus/aus/aus 3.292   1280x1024 2xAA/8xAF: Catalyst A.I. Advanced 3.897 Catalyst A.I. Default 3.844 Catalyst A.I. Off 3.605   1600x1200 4xAA/16xAF: Hohe Leistung - ein/ein/ein 2.865 Leistung - ein/aus/ein 2.760 Qualität - ein/aus/ein 2.714 Hohe Qualität - aus/aus/aus 2.314   1600x1200 4xAA/16xAF: Catalyst A.I. Default 2.787 Catalyst A.I. Advanced 2.787 Catalyst A.I. Off 2.510 Angaben in Punkten

3DMark2001 SE   1024x768: Hohe Leistung - ein/ein/ein 24.473 Leistung - ein/aus/ein 24.362 Hohe Qualität - aus/aus/aus 24.315 Qualität - ein/aus/ein 24.313   1024x768: Catalyst A.I. Default 26.317 Catalyst A.I. Advanced 26.265 Catalyst A.I. Off 25.291   1280x1024 2xAA/8xAF: Hohe Leistung - ein/ein/ein 20.052 Leistung - ein/aus/ein 19.825 Qualität - ein/aus/ein 19.788 Hohe Qualität - aus/aus/aus 19.607   1280x1024 2xAA/8xAF: Catalyst A.I. Advanced 21.708 Catalyst A.I. Default 21.513 Catalyst A.I. Off 20.521   1600x1200 4xAA/16xAF: Hohe Leistung - ein/ein/ein 14.689 Leistung - ein/aus/ein 14.485 Qualität - ein/aus/ein 14.307 Hohe Qualität - aus/aus/aus 13.884   1600x1200 4xAA/16xAF: Catalyst A.I. Advanced 17.115 Catalyst A.I. Default 16.847 Catalyst A.I. Off 15.931 Angaben in Punkten

AquaMark 3   1024x768: Qualität - ein/aus/ein 72,2 Leistung - ein/aus/ein 72,1 Hohe Leistung - ein/ein/ein 72,1 Hohe Qualität - aus/aus/aus 72,0   1024x768: Catalyst A.I. Off 75,3 Catalyst A.I. Default 75,1 Catalyst A.I. Advanced 74,7   1280x1024 2xAA/8xAF: Hohe Leistung - ein/ein/ein 56,2 Leistung - ein/aus/ein 55,6 Qualität - ein/aus/ein 54,9 Hohe Qualität - aus/aus/aus 49,6   1280x1024 2xAA/8xAF: Catalyst A.I. Advanced 63,7 Catalyst A.I. Off 63,6 Catalyst A.I. Default 63,4   1600x1200 4xAA/16xAF: Hohe Leistung - ein/ein/ein 37,8 Leistung - ein/aus/ein 36,2 Qualität - ein/aus/ein 35,5 Hohe Qualität - aus/aus/aus 31,3   1600x1200 4xAA/16xAF: Catalyst A.I. Advanced 52,9 Catalyst A.I. Default 52,1 Catalyst A.I. Off 47,5 Angaben in Bildern pro Sekunde (FPS)

Doom 3   1024x768: Hohe Leistung - ein/ein/ein 112,0 Leistung - ein/aus/ein 111,1 Qualität - ein/aus/ein 110,8 Hohe Qualität - aus/aus/aus 110,2   1024x768: Catalyst A.I. Advanced 106,4 Catalyst A.I. Default 106,0 Catalyst A.I. Off 95,2   1280x1024 2xAA/8xAF: Hohe Leistung - ein/ein/ein 79,5 Leistung - ein/aus/ein 74,9 Qualität - ein/aus/ein 74,5 Hohe Qualität - aus/aus/aus 66,4   1280x1024 2xAA/8xAF: Catalyst A.I. Advanced 73,8 Catalyst A.I. Default 72,5 Catalyst A.I. Off 61,2   1600x1200 4xAA/16xAF: Hohe Leistung - ein/ein/ein 45,5 Leistung - ein/aus/ein 42,8 Qualität - ein/aus/ein 42,6 Hohe Qualität - aus/aus/aus 38,1   1600x1200 4xAA/16xAF: Catalyst A.I. Advanced 40,1 Catalyst A.I. Default 39,7 Catalyst A.I. Off 35,1 Angaben in Bildern pro Sekunde (FPS)

Far Cry   1024x768: Hohe Qualität - aus/aus/aus 71,8 Leistung - ein/aus/ein 71,6 Qualität - ein/aus/ein 71,5 Hohe Leistung - ein/ein/ein 71,5   1024x768: Catalyst A.I. Default 75,2 Catalyst A.I. Off 74,9 Catalyst A.I. Advanced 74,5   1280x1024 2xAA/8xAF: Hohe Leistung - ein/ein/ein 69,6 Leistung - ein/aus/ein 67,3 Qualität - ein/aus/ein 65,5 Hohe Qualität - aus/aus/aus 51,9   1280x1024 2xAA/8xAF: Catalyst A.I. Advanced 71,8 Catalyst A.I. Default 69,3 Catalyst A.I. Off 65,3   1600x1200 4xAA/16xAF: Hohe Leistung - ein/ein/ein 46,1 Leistung - ein/aus/ein 43,6 Qualität - ein/aus/ein 42,3 Hohe Qualität - aus/aus/aus 33,2   1600x1200 4xAA/16xAF: Catalyst A.I. Advanced 55,8 Catalyst A.I. Default 52,9 Catalyst A.I. Off 45,8 Angaben in Bildern pro Sekunde (FPS)

Benchmark-Ergebnisse Teil 2

Half-Life 2   1024x768: Hohe Leistung - ein/ein/ein 100,1 Leistung - ein/aus/ein 99,3 Qualität - ein/aus/ein 99,2 Hohe Qualität - aus/aus/aus 98,6   1024x768: Catalyst A.I. Default 110,8 Catalyst A.I. Advanced 109,0 Catalyst A.I. Off 97,5   1280x1024 2xAA/8xAF: Hohe Leistung - ein/ein/ein 71,2 Leistung - ein/aus/ein 64,0 Qualität - ein/aus/ein 62,3 Hohe Qualität - aus/aus/aus 50,5   1280x1024 2xAA/8xAF: Catalyst A.I. Advanced 80,4 Catalyst A.I. Default 76,5 Catalyst A.I. Off 69,3   1600x1200 4xAA/16xAF: Hohe Leistung - ein/ein/ein 49,9 Leistung - ein/aus/ein 46,8 Qualität - ein/aus/ein 45,3 Hohe Qualität - aus/aus/aus 35,9   1600x1200 4xAA/16xAF: Catalyst A.I. Advanced 62,1 Catalyst A.I. Default 56,4 Catalyst A.I. Off 48,7 Angaben in Bildern pro Sekunde (FPS)

Halo   1024x768: Hohe Leistung - ein/ein/ein 97,3 Leistung - ein/aus/ein 95,8 Qualität - ein/aus/ein 95,3 Hohe Qualität - aus/aus/aus 94,8   1024x768: Catalyst A.I. Default 95,2 Catalyst A.I. Off 94,8 Catalyst A.I. Advanced 91,3   1280x1024 8xAF: Hohe Leistung - ein/ein/ein 71,2 Leistung - ein/aus/ein 68,7 Qualität - ein/aus/ein 67,2 Hohe Qualität - aus/aus/aus 55,4   1280x1024 8xAF: Catalyst A.I. Advanced 68,1 Catalyst A.I. Default 66,3 Catalyst A.I. Off 62,2   1600x1200 16xAF: Hohe Leistung - ein/ein/ein 55,1 Leistung - ein/aus/ein 52,7 Qualität - ein/aus/ein 51,7 Hohe Qualität - aus/aus/aus 41,6   1600x1200 16xAF: Catalyst A.I. Advanced 54,3 Catalyst A.I. Default 53,4 Catalyst A.I. Off 47,5 Angaben in Bildern pro Sekunde (FPS)

Painkiller   1024x768: Qualität - ein/aus/ein 189,1 Leistung - ein/aus/ein 189,1 Hohe Qualität - aus/aus/aus 188,6 Hohe Leistung - ein/ein/ein 188,0   1024x768: Catalyst A.I. Off 191,2 Catalyst A.I. Default 189,7 Catalyst A.I. Advanced 189,1   1280x1024 2xAA/8xAF: Hohe Leistung - ein/ein/ein 186,9 Leistung - ein/aus/ein 185,0 Qualität - ein/aus/ein 183,9 Hohe Qualität - aus/aus/aus 154,7   1280x1024 2xAA/8xAF: Catalyst A.I. Advanced 185,0 Catalyst A.I. Default 183,3 Catalyst A.I. Off 173,5   1600x1200 4xAA/16xAF: Hohe Leistung - ein/ein/ein 157,9 Leistung - ein/aus/ein 148,1 Qualität - ein/aus/ein 143,0 Hohe Qualität - aus/aus/aus 105,3   1600x1200 4xAA/16xAF: Catalyst A.I. Advanced 163,3 Catalyst A.I. Default 153,0 Catalyst A.I. Off 124,4 Angaben in Bildern pro Sekunde (FPS)

RTCW: Enemy Territory   1024x768: Hohe Qualität - aus/aus/aus 112,3 Qualität - ein/aus/ein 112,2 Leistung - ein/aus/ein 112,0 Hohe Leistung - ein/ein/ein 112,0   1024x768: Catalyst A.I. Advanced 108,2 Catalyst A.I. Default 107,9 Catalyst A.I. Off 107,8   1280x1024 2xAA/8xAF: Hohe Leistung - ein/ein/ein 110,8 Leistung - ein/aus/ein 108,0 Qualität - ein/aus/ein 107,3 Hohe Qualität - aus/aus/aus 98,7   1280x1024 2xAA/8xAF: Catalyst A.I. Advanced 104,6 Catalyst A.I. Default 98,4 Catalyst A.I. Off 93,9   1600x1200 4xAA/16xAF: Hohe Leistung - ein/ein/ein 86,8 Leistung - ein/aus/ein 80,1 Qualität - ein/aus/ein 79,2 Hohe Qualität - aus/aus/aus 77,5   1600x1200 4xAA/16xAF: Catalyst A.I. Advanced 82,1 Catalyst A.I. Default 69,9 Catalyst A.I. Off 64,6 Angaben in Bildern pro Sekunde (FPS)

Benchmark-Ergebnisse Teil 3

Spellforce   1024x768: Hohe Leistung - ein/ein/ein 56,7 Leistung - ein/aus/ein 56,0 Qualität - ein/aus/ein 55,9 Hohe Qualität - aus/aus/aus 55,4   1024x768: Catalyst A.I. Advanced 56,3 Catalyst A.I. Off 55,6 Catalyst A.I. Default 55,1   1280x1024 2xAA/8xAF: Hohe Leistung - ein/ein/ein 37,3 Leistung - ein/aus/ein 36,1 Qualität - ein/aus/ein 35,2 Hohe Qualität - aus/aus/aus 33,9   1280x1024 2xAA/8xAF: Catalyst A.I. Default 51,4 Catalyst A.I. Advanced 51,2 Catalyst A.I. Off 50,2   1600x1200 4xAA/16xAF: Hohe Leistung - ein/ein/ein 25,4 Leistung - ein/aus/ein 24,7 Qualität - ein/aus/ein 24,3 Hohe Qualität - aus/aus/aus 23,3   1600x1200 4xAA/16xAF: Catalyst A.I. Advanced 41,7 Catalyst A.I. Default 41,6 Catalyst A.I. Off 39,9 Angaben in Bildern pro Sekunde (FPS)

Splinter Cell 3   1024x768: Hohe Leistung - ein/ein/ein 80,8 Leistung - ein/aus/ein 79,4 Qualität - ein/aus/ein 79,1 Hohe Qualität - aus/aus/aus 78,2   1024x768: Catalyst A.I. Advanced 84,9 Catalyst A.I. Default 84,0 Catalyst A.I. Off 83,4   1280x1024 2xAA/8xAF: Hohe Leistung - ein/ein/ein 50,5 Leistung - ein/aus/ein 46,4 Qualität - ein/aus/ein 45,9 Hohe Qualität - aus/aus/aus 43,2   1280x1024 2xAA/8xAF: Catalyst A.I. Advanced 51,8 Catalyst A.I. Default 51,0 Catalyst A.I. Off 47,5   1600x1200 4xAA/16xAF: Hohe Leistung - ein/ein/ein 30,8 Leistung - ein/aus/ein 30,1 Qualität - ein/aus/ein 29,7 Hohe Qualität - aus/aus/aus 28,2   1600x1200 4xAA/16xAF: Catalyst A.I. Advanced 35,4 Catalyst A.I. Default 35,1 Catalyst A.I. Off 33,7 Angaben in Bildern pro Sekunde (FPS)

The Chronicles of Riddick   1024x768: Hohe Leistung - ein/ein/ein 106,3 Hohe Qualität - aus/aus/aus 104,2 Leistung - ein/aus/ein 103,8 Qualität - ein/aus/ein 103,7   1024x768: Catalyst A.I. Default 87,0 Catalyst A.I. Advanced 87,0 Catalyst A.I. Off 0,0 Hinweis: Riddick startet nicht   1280x1024 2xAA/8xAF: Hohe Leistung - ein/ein/ein 55,4 Leistung - ein/aus/ein 54,7 Qualität - ein/aus/ein 54,2 Hohe Qualität - aus/aus/aus 53,8   1280x1024 2xAA/8xAF: Catalyst A.I. Advanced 48,4 Catalyst A.I. Default 48,1 Catalyst A.I. Off 0,0 Hinweis: Riddick startet nicht   1600x1200 4xAA/16xAF: Hohe Leistung - ein/ein/ein 29,2 Hohe Qualität - aus/aus/aus 28,9 Qualität - ein/aus/ein 28,8 Leistung - ein/aus/ein 28,8   1600x1200 4xAA/16xAF: Catalyst A.I. Advanced 26,8 Catalyst A.I. Default 26,6 Catalyst A.I. Off 0,0 Hinweis: Riddick startet nicht Angaben in Bildern pro Sekunde (FPS)

Unreal Tournament 2004   1024x768: Hohe Leistung - ein/ein/ein 66,8 Leistung - ein/aus/ein 66,7 Hohe Qualität - aus/aus/aus 66,5 Qualität - ein/aus/ein 66,4   1024x768: Catalyst A.I. Off 64,9 Catalyst A.I. Default 64,9 Catalyst A.I. Advanced 64,5   1280x1024 2xAA/8xAF: Hohe Leistung - ein/ein/ein 63,0 Leistung - ein/aus/ein 58,9 Qualität - ein/aus/ein 57,6 Hohe Qualität - aus/aus/aus 34,6   1280x1024 2xAA/8xAF: Catalyst A.I. Advanced 56,5 Catalyst A.I. Default 50,6 Catalyst A.I. Off 44,7   1600x1200 4xAA/16xAF: Hohe Leistung - ein/ein/ein 45,4 Leistung - ein/aus/ein 40,0 Qualität - ein/aus/ein 38,4 Hohe Qualität - aus/aus/aus 21,1   1600x1200 4xAA/16xAF: Catalyst A.I. Advanced 50,6 Catalyst A.I. Default 43,9 Catalyst A.I. Off 29,0 Angaben in Bildern pro Sekunde (FPS)
