Test: Shuttle XPC ST61G4 (Drucken)

Einleitung

In unserem neuesten Artikel über Shuttles XPC ST61G4 legen wir das Augenmerk gleich auf zweierlei Dinge. Neben dem Barebone von Shuttle steht auch erstmals ein Chipsatz von ATi für den Pentium 4, der ATi Radeon 9100 IGP, bei uns auf dem Prüfstand und muss zeigen, ob er eine sinnvolle Alternative zu den anderen auf dem Markt erhältlichen Produkten darstellt.

Sein größter Vorteil dürfte die integrierte Grafik sein, die aus technischer Sicht seine Konkurrenten deutlich in den Schatten stellen sollte und in etwa den Spezifikationen einer Radeon 9200 entspricht. Ob RS300 Northbridge und IXP150 Southbridge von ATi zu überzeugen wissen und ob dieser Chipsatz neben dem Einsatz im Büroalltag oder im Wohnzimmer-PC auch für absolute Hochleistungssysteme geeignet ist, soll unser Artikel ebenso klären wie die Frage, ob Shuttle ein weiteres Mal ein gut durchdachtes, schickes, aber auch stabiles und schnelles Barebone auf den Markt gebracht hat und wie man die Eigenschaften des ATi Chipsatzes umsetzen konnte.

Lieferumfang

Das ST61G4 ist gegen Stöße und Schäden sicher in einem großen Karton verpackt, so dass die silberne Oberfläche und das Aluminiumgehäuse keinen Schaden nehmen sollten. Doch dem Paket liegt natürlich nicht nur das Herzstück - der XPC an sich - bei, sondern noch etliche Komponenten, die eine sofortige Inbetriebnahme und Installation so leicht wie möglich gestalten sollen. Dies fängt bei der Dokumentation an und endet bei Kabeln und einem Staubtuch, mit dem man den XPC immer schön sauber halten kann.

ST61G4
- Gehäuse
- Mainboard FT61
- 250W-Netzteil
- I.C.E. Kühlsystem
- Cardreader
Kaltgeräteanschluss
2x ATA-, 1x Serial ATA, 1x Floppy-Kabel
TV-Adapter (S-Video zu Composite)
Installations-Anleitung für das Barebone
Handbuch für das Mainboard
Handbuch für Serial-ATA-RAID
Treiber/Tools-CD
Schrauben
Kabelbinder
Standfüße
Reinigungstuch

Zubehör wie ein WLAN-Modul und eine Fernbedienung bietet Shuttle [1] darüber hinaus zum optionalen Erwerb an.

Das Gehäuse

Das Gehäuse des ST61G4 ist komplett aus Aluminium gefertigt, lediglich die Front ist leider aus Plastik und lässt Raum für Verbesserungen. Die Farbgebung ist mit Silber zwar schick und zeitnah gewählt, sorgt in Verbindung mit einem eingebauten 5,25" Laufwerk aber leider nicht für optische Hochgenüsse. Hier muss man entweder für das 5,25" Laufwerk eine passende Aluminiumfront kaufen und anbauen, oder mit dem Stilbruch leben. Schick ist die verspiegelte Frontplatte des ST61G4, die sich auch beim SN85G4, dem Athlon 64 Barebone von Shuttle, wieder findet.

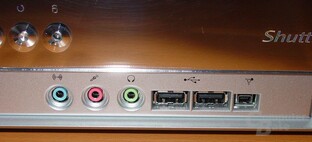

In ihr finden sich auch ebenso die Slots für das Kartenlesegerät wieder. Einerseits eine leicht zugängliche und praktische Position, andererseits verhindert eben diese Anordnung aber auch den Einbau eines Floppy-Laufwerks und verringert die Anzahl der 3,5"-Schächte auf einen einzigen freien im Inneren des XPCs. Die kompakte Bauweise der XPCs von Shuttle erlaubt aber kaum eine andere Platzierung für den Kartenleser, die auch noch leicht zugänglich gewesen wäre. Im unteren Bereich sind bereits zwei USB2.0- und ein Firewire-Port sowie Mic-In, Line-Out und Line-In untergebracht. Zudem kann ein Kartenleser an dieser Stelle nicht eingebaut werden, da er aufgrund seiner Tiefe mit den direkt dahinter liegenden Stromanschlüssen und RAM-Steckplätzen kollidieren würde. Aus diesem Grund ist die Position zwar nicht optimal, allerdings wohl die einzig sinnvolle Lösung.

Der Gehäusedeckel wird an der Rückseite des XPCs mit drei Thumbscrews verschraubt und kann so jederzeit schnell gelöst werden. Die durchaus sinnvollen Änderungen, die man im Inneren des SN85G4 vorfindet, wurden beim ST61G4 aber leider noch nicht übernommen. Hier erwartet uns das alt bekannte Innenleben, das uns schon von früheren Modellen von Shuttle bekannt ist. Auch die Kabel für die IDE-Geräte waren bei unserem Modell leider nicht vorverlegt und müssen so vom Kunden selbst durch die engen Gassen des ST61G4 manövriert werden. Alle anderen Kabel, etwa für den Kartenleser, die USB- und Firewire-Ports an der Vorderseite, die Stromversorgung oder die Lüfter, sind bereits angeschlossen, so dass ein langes Hantieren mit dem Handbuch und Suchen nach den Anschlüssen entfällt.

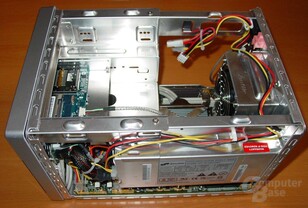

Innenleben - 2 — Verkabelung und Arbeitsspeicher

Um eine Festplatte in den 3,5" Schacht einzubauen, muss man jedoch den gesamten Laufwerks-Rahmen aus dem ST61G4 entfernen. Es handelt sich demnach nicht um die Variante, die etwa im SN85G4 eingesetzt wird, bei der man den 3,5" Schacht für die Festplatte seitlich einzeln entnehmen kann. Der Laufwerks-Rahmen lässt sich jedoch wie üblich mit zwei Schrauben schnell aus dem XPC lösen.

Auch beim Netzteil geht Shuttle mit dem ST61G4 andere Wege als beim SN85G4, in dem ein 240 Watt Netzteil mit einem 60 mm Lüfter verbaut wird. Das mit 250 Watt stark bemessene, Silent X getaufte Netzteil im ST61G4 wird durch zwei kleine 40mm Lüfter gekühlt, die die warme Luft aus dem Gehäuse saugen und gerade durch das Netzteil nach außen transportieren.

Shuttle möchte mit dem ST61G4 vor allem zwei Forderungen erfüllen: Zum einen soll der ST61G4 ein leistungsfähiges System mit einem starken Netzteil darstellen, aber dabei auch leise und vor allem kühl bleiben. Deshalb erreicht das Silent X Netzteil nach eigenen Angaben auch unter Volllast lediglich 32 dB und wird auch unter schwersten Bedingungen sehr gut gekühlt. Shuttle möchte so die Anforderungen der neuesten Prozessoren und Grafikkarten befriedigen.

Freiraum im XPC bei montiertem CD-ROM Laufwerk — Anschlüsse - hinten

Auch auf der Northbridge sorgt ein aktiver Lüfter für ausreichend Kühlung, so dass das System immerhin über vier Lüfter verfügt, die eine gewisse Grundlautstärke nicht verhindern, auch wenn man das System Dank vielfältiger Einstellungsmöglichkeiten im Bios durchaus in den Lüfterdrehzahlen bändigen kann. Uns fielen so weniger die Laufgeräusche der Lüfter als das hochfrequente Laufgeräusch unserer Festplatte negativ auf. Dennoch stellen vier Lüfter immer ein Risiko dar, die durchaus zu störenden Lärmquellen werden können, sobald sie erste Ermüdungserscheinungen zeigen.

Dank integrierter Grafik im Radeon 9100 IGP verfügt das ST61G4 an der Rückseite sowohl über einen TV-Ausgang als auch über einen VGA-Ausgang. Somit ist es auch ohne zusätzliche Grafikkarte möglich, den ST61G4 XPC etwa im Wohnzimmer neben dem Fernseher zu betreiben und so als Wohnzimmer-PC zu nutzen, auch wenn dies nach eigenen Aussagen von Shuttle nicht sein primäres Einsatzgebiet darstellen soll.

Auch die I.C.E. Heatpipe lässt sich einfach mittels vier Thumbscrews lösen und stellt die beste Lösung dar, um einerseits warme Luft aus dem Gehäuse zu transportieren und gleichzeitig die CPU zu kühlen. Weder an der Verarbeitung der Heatpipe noch des restlichen Gehäuses gibt es etwas auszusetzen. Kratzer in der Aluminium-Oberfläche des XPCs oder auf der spiegelnden Frontpartie sollte man allerdings tunlichst vermeiden, um nicht auf ewig an diesen Ausrutscher erinnert zu werden.

Das Mainboard

Im Inneren des Shuttle XPC ST61G4 steckt sich das FT61 Mainboard von Shuttle, das mit 25,4 x 18,5 dem MicroATX Formfactor entspricht. Es ist mit dem ATi Radeon 9100 IGP Chipsatz ausgerüstet, der aus RS300 Northbridge und IXP150 Southbridge besteht. Auf diese Komponenten werden wir jedoch in einem gesonderten Abschnitt genauer eingehen, da wir sie mit Shuttles XPC ST61G4 zum ersten Mal im Test haben. Das FT61 unterstützt alle aktuellen Pentium 4 Prozessoren mit 400, 533 und 800 MHz Frontside-Bus. Im Handbuch wird sogar von einer Unterstützung des Prescott geredet. Der alte Willamette Kern wird auf dem FT61 jedoch nicht mehr unterstützt.

Auf engstem Raum bietet das FT61 Platz für eine Vielzahl von onboard Komponenten, die teilweise auch fehlende Features der IXP150 Southbridge ersetzen müssen, doch dazu später mehr. Die Anschlussmöglichkeiten übersteigen bei weitem das Fassungsvermögen des ST61G4. So besitzt das Mainboard zwei IDE-Anschlüsse und bietet somit die Möglichkeit gleich vier IDE-Geräte anzuschließen. Das Gehäuse bietet wohl gemerkt nur Platz für ein 5,25" und ein 3,5" Laufwerk. Zusätzlich findet sich ein Floppy-Port auf der Platine, obwohl es keine Möglichkeit gibt, ein Floppy Laufwerk im XPC zu verstauen. Der Floppy-Port macht so nur dann Sinn, wenn man etwa Windows installiert und bei der Installation zwingend auf eine Treiber-Diskette für Serial-ATA Treiber angewiesen ist. Dann muss der XPC während der Installation offen betrieben werden und das Floppy-Laufwerk muss für diesen Zeitraum neben dem ST61G4 Platz nehmen. Um die Fülle an Laufwerken, die an Shuttles XPC angeschlossen werden können, auf die Spitze zu treiben, verfügt das FT61 außerdem über einen Silicon Image Sil3512 SATA Raid Controller, der zwei SATA-Laufwerke aufnehmen kann. Das Netzteil besitzt jedoch nur einen Serial-ATA-Stromanschluss, so dass die Raid-Funktion auch angesichts des Mangels eines zweiten 3,5" Schachtes im ST61G4 wohl nur in Ausnahmefällen genutzt werden dürfte.

Neben einem AGP8x, der es somit auch erlaubt neben der integrierten Grafik eine Grafikkarte im XPC zu nutzen, einem PCI-Slot und zwei DDR-SDRAM Steckplätzen warten jedoch noch einige andere onboard Komponenten darauf, vom Benutzer eingesetzt zu werden. So verbaut Shuttle auf dem FT61 einen VIA VT6307 Firewire Controller, der Transferraten von 400, 200 und 100 Mbit/s unterstützt. Zudem fand ein Broadcom BCM4401 LAN-Chip den Weg auf die Platine und bietet eine Anbindung mit 10 oder 100 Mbit/s.

Für passenden Onboard-Sound sorgt Realteks ALC650 Audio-Codec, der 5.1 Surround Sound unterstützt und die AC'97 2.2 Spezifikationen unterstützt.

Der I/O-Controller stammt von ITE und sitzt direkt neben dem Award Bios. Der ST61G4 verfügt über drei Lüfteranschlüsse, von denen zwei bereits mit dem Southbridge-Lüfter und dem 80x80cm Lüfter der I.C.E Heatpipe belegt sind. Ein interner Parallel Port Connector ermöglicht es, sobald man ein passendes Kabel erworben hat, auch ältere Geräte anzuschließen. Ein ATX und vierpoliger 12V Stromanschluss fehlen dem FT61 natürlich auch nicht, um unter allen Umständen einen sicheren Betrieb zu gewährleisten.

Kommen wir nun zu den externen Anschlüssen des FT61, die Shuttle bereits nach außen geführt hat. Wie bei einem XPC üblich, befinden sich einige häufig genutzte Ports an der Vorderseite des Gehäuses. Im Falle des ST61G4 handelt es sich dabei um zwei USB2.0-, einen Firewire-Port sowie einen Line-In, Micro-In und Line-Out, den Shuttle als Kopfhöreranschluss klassifiziert.

Power-Connector — Sockel und Onboard Chips

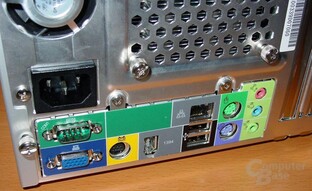

Auf der Rückseite des ST61G4 befindet sich ein RJ45 LAN-Port, zwei USB2.0 Anschlüsse, ein Firewire-Port, optischer SPDIF Ein- und Ausgang, ein Rear, Front und Center/Bass Ausgang, ein TV-Ausgang, ein serieller COM-Port, ein VGA-Ausgang sowie zwei PS/2 Anschlüsse für Tastatur und Maus.

Installation

Die Installation des ST61G4 stellte uns wie eh und je nicht vor größere Probleme, auch wenn man die Verlegung der IDE-Kabel selbst vornehmen musste. Gummierungen an riskanten Stellen schützen das CD-ROM Kabel vor Beschädigungen und so ist auch dies anhand des bebilderten Installations-Guide schnell quer durch den XPC verlegt. Noch einfacher verhält es sich mit dem IDE-Festplatten-Kabel, das man einfach durch eine eigens dafür vorgesehene Lasche aus Plastik an der Unterseite des Laufwerkrahmens zieht. So hat es einerseits eine feste Position im XPC und behindert anderseits nicht die Luftzirkulation rund um die North- und Southbridge.

Auch der Laufwerks-Rahmen ist, wie bereits erwähnt, nach dem Lösen zweier Schrauben schnell entnommen und kann leicht mit einer Festplatte und einem 5,25" Laufwerk bestückt werden. Wir trennten hierbei die Verbindung des Kartenlesers übrigens am Lesegerät selbst und nicht wie im Handbuch eigentlich vorgeschlagen am Gehäuse, da diese Position wegen des Stromkabels deutlich schwieriger zu erreichen ist.

Laufwerks-Rahmen mit eingebauter Festplatte — Slotblende der externen Grafikkarte

Die bereits vormontierte ICE-Heatpipe muss durch das Lösen der vier Thumbscrews an der Rückseite des ST61G4 gelöst und aus dem XPC entfernt werden, ehe der Sockel mitsamt Rentention-Modul zum Vorschein kommt und man auch schon den Prozessors in das System einsetzen kann. Problemlos kann auch diese Hürde von weniger versierteren Kunden überwunden werden. Ebenso schnell, wie man sie gelöst hat, ist die ICE-Heatpipe auch wieder montiert und man kann sich den Speichersteckplätzen zuwenden, die im vorderen Bereich, gleich hinter der verspiegelten Frontblende, angeordnet sind. Für all diejenigen, die ab und zu selbst Hand am heimischen PC anlegen, ist es dabei übrigens nicht zwingend erforderlich vorher tatsächlich den Laufwerks-Rahmen zu lösen. Mit etwas Fingerspitzengefühl können die RAM-Module auch ohne viel Aufwand unter diesem hindurch geschoben und eingesetzt werden. Ein Vorteil, der uns gerade bei unseren Speicherkompatibilitätstest freudig stimmte, da wir so nicht jedes Mal den Laufwerks-Rahmen aus dem ST61G4 lösen mussten, wenn wir die Module tauschten.

Sobald nun die Stromkabel angeschlossen sind und man den XPC wieder geschlossen hat, kann es auch schon losgehen, die Inbetriebnahme des ST61G4 ist abgeschlossen. Sauber, schnell und unkompliziert - so haben wir uns das vorgestellt!

Optional kann man Dank eines AGP8x-Slots aber auch noch eine Grafikkarte in den XPC einbauen. Shuttle ist sich durchaus bewusst, dass es mit gewissen Grafikkarten zu mechanischen Kompatibilitätsproblemen kommen kann, möchte deshalb verständlicherweise allerdings nicht die Abmessungen der XPCs vergrößern, um diese auszuschließen. Denn schon mit der nächsten Grafikkarten-Generation könnten neue Inkompatibilitäten auftreten. Wir ließen uns jedoch nicht abschrecken und versuchten dennoch eine GeForce FX 5900 Ultra in den ST61G4 einzusetzen. Wie sich zeigte, sogar mit Erfolg.

Externe Grafikkarte - 3 — Externe Grafikkarte - 2

Die Asus V9950 Ultra [2] ließ sich relativ problemlos in den ST61G4 einsetzen, auch wenn es an einigen Stellen schon ziemlich eng zuging. Ernsthafte Probleme taten sich jedoch erst auf, als wir die erforderliche Stromversorgung anlegen wollten. Zwar war es uns noch vergönnt mit dem Stromkabel, das eigentlich für das CD-ROM Laufwerk vorgesehen ist, den Stromanschluss zu erreichen, allerdings war es völlig unmöglich, dann auch noch das CD-ROM Laufwerk mit Strom zu versorgen. Hierfür mussten wir auf ein Verlängerungskabel zurückgreifen. Insgesamt bietet der ST61G4 drei IDE-Stromanschlüsse. Eigentlich ausreichend, um eine Grafikkarte, eine Festplatte und ein CD-ROM oder Combo-Laufwerk zu versorgen. Nur die Kabellänge macht hierbei einen Strich durch die Rechnung.

Nachdem diese Hürde jedoch überwunden war, versuchten wir nun auch noch den Gehäusedeckel wieder aufzusetzen. Problematisch ist dies bei den Grafikkarten von Nvidia, bei denen der Stromanschluss nicht nach hinten sondern im 90° Winkel zur Platine aufgesetzt ist. Sobald man an diese das Stromkabel anschließt, reichen sie leider ein kleines Stück über den eigentlichen Rand des ST61G4 hinaus. Lässt man sich von dieser Tatsache jedoch nicht beirren und versucht dennoch den Deckel zu schließen, so lässt sich dieses Vorhaben mit leichtem Druck sogar verwirklichen. Das Ende der Grafikkarte wurde leicht in den XPC gebogen, so dass wir den Deckel schließen konnten. Ob man die Grafikkarte jedoch auf Dauer derartigen Spannungen aussetzen möchte...

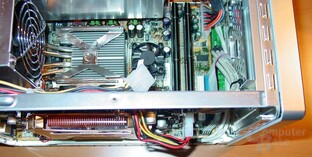

Kabelführung - 2 — Grafikkarten-Stromanschluss

Neben der Asus V9950 Ultra musste dann auch eine deutlich kleine ATi Radeon 9700 zeigen, ob sie ST61G4-tauglich ist. Ergebnis: Gar kein Problem! Anders als bei den Grafikkarten von Nvidia werden die Stromanschlüsse bei den Grafikkarten mit ATI-Chip nach hinten von der Platine weggeführt, so dass sie nicht nach außen ragen. Aus diesem Grund stellten sich die oben genannten Probleme bei einer ATi Radeon 9700 nicht ein.

Auch eine MSI FX5900 SP VTD256 [1] konnte von uns erfolgreich in den ST61G4 eingesetzt werden, auch wenn sich dabei ähnliche Probleme auftaten wie bei der Asus V9950.

Eine GeForce FX, die zwei Steckplätze belegt, kann jedoch auf gar keinen Fall im XPC Platz finden. Hierfür fehlen jegliche Voraussetzungen. Eine Inno3D FX5900 Ultra oder etwa ABIT Siluro FX 5900 [1] werden daher nie ihren Weg in den ST61G4 finden können. An dieser Stelle möchten wir Shuttle jedoch keinen Vorwurf machen, auch wenn wir dem ST61G4 erhebliche Kompatibilitätsprobleme im Zusammenspiel mit Nvidia-Grafikkarten bescheinigen müssen, sondern appellieren lieber an die Grafikkarten-Hersteller, die auch bei ihren Grafikkarten die Miniaturisierung weiter vorantreiben sollten.

Der ATi Radeon 9100 IGP Chipsatz

Bevor wir jedoch mit den weiteren Tests fortfahren, möchten wir uns zuerst die technischen Eigenschaften des ATi Radeon 9100 IGP Chipsatzes zu Gemüte führen und im Vergleich zu einigen Chipsätzen aus dem Hause Intel betrachten, die auf dem Pentium 4 Sektor die größten Widersacher darstellen.

Aktuelle Dual-Channel Chipsätze im Vergleich
Features		Radeon 9100 IGP	i875P	i865PE	i865G	i865P	E7205
Northbridge Features
	Northbridge	RS300	KC82875P	KC82865PE	KC82865G	KC82865P	E7205
	Package	keine Angaben	1005 FCBGA	932 FCBGA	932 FCBGA	932 FCBGA	1077 FCBGA
Frontside-Bus
	400 MHz	Ja	Nein	Ja	Ja	Ja	Ja
	533 MHz	Ja	Ja	Ja	Ja	Ja	Ja
	800 MHz	Ja	Ja	Ja	Ja	Nein	Nein
Hyper-Threading		Ja	Ja	Ja	Ja	Ja	Ja
Perf.-Accel.-Tech. (PAT)		Nein	Ja	Nein	Nein	Nein	Nein
Com.-Strea.-Archi. (CSA)		Nein	Ja	Ja	Ja	Ja	Nein
Integrierte Grafik		Ja	Nein	Nein	Ja (266 MHz)	Nein	Nein
Speichertakt/typ
	100 MHz/DDR200	Ja	Nein	Ja	Nein	Nein	Ja
	133 MHz/DDR266	Ja	Ja	Ja	Ja	Ja	Ja
	166 MHz/DDR333	Ja	Ja*	Ja*	Ja*	Ja	Nein
	200 MHz/DDR400	Ja	Ja	Ja	Ja	Nein	Nein
		* Speicher wird bei FSB800 mit 320 MHz betrieben.
Asynchroner Speichertakt		Ja	Ja	Ja	Ja	Ja	Nein
Speicherbestückung
	Speicherkanäle	2	2	2	2	2	2
	DIMMs pro Kanal	2	2	2	2	2	2
	DIMMs insgesamt	4	4	4	4	4	4
AGP Support
	4x	Ja	Ja	Ja	Ja	Ja	Ja
	8x	Ja	Ja	Ja	Ja	Ja	Ja
Southbridge Features
	Southbridge	IXP150/200/250	82801EB/ER	82801EB/ER	82801EB/ER	82801EB/ER	82801DB
	Southbridge	-	ICH5/ICH5R	ICH5/ICH5R	ICH5/ICH5R	ICH5/ICH5R	ICH4
	Package	keine Angaben	460 MBGA	460 MBGA	460 MBGA	460 MBGA	421 uBGA
Festplattencontroller
	P-ATA 100	Ja/2 Ch.	Ja/2 Ch.	Ja/2 Ch.	Ja/2 Ch.	Ja/2 Ch.	Ja/2 Ch.
	P-ATA 133	Nein	Nein	Nein	Nein	Nein	Nein
	S-ATA 150	Nein	Ja/2 Ports.	Ja/2 Ports.	Ja/2 Ports.	Ja/2 Ports.	Nein
PCI-Slots (max)		6?	6	6	6	6	6
USB-Unterstützung
	USB Ports	6	8	8	8	8	6
	USB 2.0	Ja	Ja	Ja	Ja	Ja	Ja
Firewire		Nein	Nein	Nein	Nein	Nein	Nein
Audio		20bit AC'97 Audio	20bit AC'97 Audio	20bit AC'97 Audio	20bit AC'97 Audio	20bit AC'97 Audio	20bit AC'97 Audio
Sonstiges
	I/O-Link	A-Link	Hub Interface (266MB/s)

Die Angaben von ATi sind leider sehr oberflächlich gehalten und so findet man nicht einmal genaue Angaben über die maximale Anzahl an PCI Steckplätzen, die der Radeon 9100 IGP Chipsatz unterstützt. Dennoch werden auch anhand anderer Angaben erste Unterschiede zu Intels Chipsätze deutlich.

Anders als Intel mit dem ICH5R verzichtet ATi komplett auf Serial-ATA Unterstützung und überlässt dieses zusätzlichen onboard Komponenten. Auch bei der USB2.0 Unterstützung muss man sich mit maximal sechs Ports hinter Intel einreihen.

Etwas undurchsichtig sind auch die Angaben zur Southbridge. Die auf dem FT61 von Shuttle verbaute IXP150 verfügte nicht über einen integrierten LAN-Controller, dies scheint der IXP200 und IXP250 vorbehalten zu bleiben. Diese beinhalten einen 3Com Ethernet Controller.

Auf eine "Communication Streaming Architecture" wie wir sie von Intel kennen, verzichtet ATi dabei jedoch, was eigentlich nicht sonderlich tragisch ist, da der integrierte 3Com Ethernet Controller ohnehin nur Datenraten von 10/100Mbit unterstützt. Allerdings bindet ATi die Southbridge über den A-Link lediglich mit 266MB/s an die Northbridge an. Dies entspricht zwar der Leistung des Hub Interfaces von Intel, dafür hat Intel jedoch den Netzwerkverkehr mittels CSA ausgelagert.

Sehen lassen kann sich jedoch die Northbridge des Radeon 9100 IGP, der RS300. Er unterstützt nicht nur den Dual Channel Betrieb, sondern auch jede offizielle Taktrate des DDR-Speichers und jeden bisher genutzten Frontside Bus des Pentium 4. Mit bis zu 4 GByte unbuffered DDR-SDRAM können die vier Speicherbänke bestückt werden.

Zusätzlich besitzt er neben einer integrierten Grafik, auf die wir gesondert eingehen möchten, auch AGP 8x Support, so dass auch externe Grafikkarten genutzt werden können, und Unterstützung für Intels Hyper-Threading Technologie.

Ebenso wie Intels Canterwood und Springdale Chipsätze verfügt der ATi Radeon 9100 IGP über eine In-Order Queue mit einer Tiefe von 12 und eine Dynamic Bus Inversion (DBI), die die Signale des Chipsatzes glättet und Störsignale unterbindet.

Besonders die Daten des RS300 können somit überzeugen, auch wenn der IXP150 etwas weniger bietet als die meisten anderen Southbridges. Doch technische Daten sind nicht alles, sie müssen auch umgesetzt werden können und ihre theoretische Leistung voll entfalten können. Ob dies der Fall ist, klären wir nach einem Blick auf die integrierte Grafik im ATi Radeon 9100 IGP.

Die integrierte Grafik

Die integrierte Grafik des Radeon 9100 IGP ist in etwa mit einer Radeon 9200 zu vergleichen, bietet jedoch etwas abgespeckte Eigenschaften, wie der Name auch schon vermuten lässt. Der RS300 wird in der 0,15µm Technologie gefertigt und mit 300 MHz getaktet. Dies spricht nicht gerade für eine sehr geringe Temperaturentwicklung, was sich im späteren Verlauf unseres Tests auch bestätigen sollte. 85 bis 90°C erreicht der RS300 bei aktivierter integrierter Grafik problemlos.

Zunächst jedoch die technischen Eigenschaften im Überblick:

3D Grafik-Eigenschaften:

Pixel Shader 1.4 Unterstützung
Hyper-Z II Speicher Optimierung
DirectX 8.1
Unterstützt bis zu 2048x1536 bei 32bit
Anisotrope Textur-Filterung (AF) und Full Screen Anti-Aliasing (FSAA)

2D Grafik-Eigenschaften:

Highly optimized 128-bit 2D Engine
Hardware Cursor bis zu 64x64x32bit
Unterstützung für Microsoft Windows XP alpha cursor

Video Eigenschaften:

Video Scaling und Filtering mit advanced 4-tap horizontal und vertical Filter
Enhances MPEG-2 Hardware Decoding
Integrierte Hardware Motion Kompensation und iDCT
Hardware DVD sub-picture Decoding

Display Controller:

400 MHz Dual RAMDAC
Display Rotation unterstützt
Hot Plug Unterstützung

TV-Out Unterstützung:

Integrierter TV-Encoder
Unterstützung für PAL und NTSC Format
Bis zu 1024x768x32bit

Dank DirectX 8.1 und Pixel Shader 1.4 Unterstützung sollte es somit eigentlich ein Leichtes für den Radeon 9100 IGP sein, an Intels betagter Extreme Graphics 2 vorbeizuziehen. Der Radeon 9100 IGP setzt dabei auf zwei Pixel-Pipelines, was auch schon einen Unterschied zur Radeon 9200 deutlich macht, die über vier Pixel-Pipelines verfügt. Außerdem verfügt der Radeon 9100 IGP nicht über eine eigene Vertex-Shader-Einheit. Derartige Berechnungen müssen deshalb von der CPU übernommen werden. Auch der Radeon 9100 IGP nutzt den Arbeitsspeicher des Systems wie Intels Extreme Graphics 2 - Stichwort "Shared Memory Architecture".

Eine Schelte müssen wir ATi aber leider doch im Zusammenhang mit der integrierten Grafik erteilen. Leider kombiniert ATi die Chipsatz-Treiber mit den Catalyst Treibern für den Grafikkern. Dies hat aber zur Folge, dass man die Chipsatz-Treiber nicht installieren kann, wenn man eine externe Grafikkarte ins System einbaut, die nicht von ATi stammt. Setzt man etwa eine Grafikkarte aus dem Hause Nvidia in das System ein, erhält man bei der Installation des Chipsatz-Treibers für den Radeon 9100 IGP die Fehlermeldung, dass keine passende Hardware gefunden wurde. Auch wir mussten so die externe Grafikkarte zunächst wieder ausbauen, dann die Chipsatz-Treiber installieren, um schließlich wieder die Nvidia-Grafikkarte einzusetzen, um dann erst die Detonator Treiber zu installieren. Umständlich, ärgerlich, unnötig! Hier muss ATi handeln und den Chipsatz-Treiber auch einzeln anbieten.

Besonders Dank des integrierten TV- und DVI-Ausganges eignet sich der ATi Radeon 9100 IGP hervorragend für ein Barebone, wie es der XPC ST61G4 von Shuttle darstellt. Dem Wohnzimmer-PC steht so eigentlich nichts mehr im Wege, wenn die Leistung stimmt. Genau dieser Frage nähern wir uns immer weiter und steigen tiefer in die Technik des ST61G4 hinab.

Bios

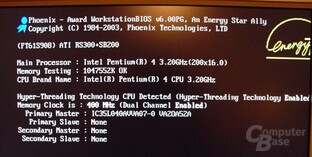

Im Test setzten wir auf ein Performance Bios FT61ST01 von ATi und wählten nicht das Serien Bios von Shuttle, da das Performance Bios von ATi keinerlei Instabilitäten aufwies, jedoch etwas schneller als das Serien Bios ist.

Das Bios hatte leider die unerfreuliche Angewohnheit nach jedem CMOS Clear mit schnellsten Timings und im Dual Channel DDR400 Betrieb zu booten, so dass es uns anfänglich auch nicht gelang, die Settings etwa auf DDR266 zu stellen, da das System stets einfror, bevor wir die Einstellungen im Bios speichern konnten. Einige CMOS Clears später gelang es uns aber schließlich doch noch und wir konnten dann mit geminderter Leistung auch endlich ein neues Bios aufspielen.

Im Folgenden möchten wir einen Überblick über eine Auswahl der Optionen im Bios geben. Um dabei zumindest einen kleinen Vergleich zu ermöglichen, haben wir zudem die Tabellen aus unserem Canterwood-Roundup übernommen:

Speicheroptionen im Vergleich
Features		Shuttle ST61G4	Abit IC7-G	AOpen AX4C Max	Asus P4C800-E Deluxe
	Speichertakt	Auto Sync 400 333 266 200	Auto 400 320 266	Auto 400 320 266	Auto 400 320 266
	Timing-Modes	By SPD Manuell	By SPD Manuell	By SPD Manuell	By SPD Manuell
Speichertimings (Manuell)
	CAS Latency (CL)	1/1,5/2/ 2,5/3/3,5/4	2/2,5/3	2/2,5/3	2/2,5/3
	RAS to CAS Delay (tRCD)	1/2/3/4	2/3/4	2/3/4	2/3/4
	RAS Precharge (tRP)	1/2/3/4	2/3/4	2/3/4	2/3/4
	Active to Precharge Delay (tRAS)	1/2/3/4/ 5/6/7/8	5/6/7/8	5/6/7/8	5/6/7/8
	Burst Length	-	-	-	4/8
Refresh Cycle		-	(Bei Game Accel.) Auto Normal Enhanced Strengthened Aggressive	-	7,8µSec 15,6µSec 64µSec 64T Auto
Idle Timer		-	-	-	Auto 0 8 16 64 Infinite
Besonderheiten		Smart Fan	Game Accelerator (CPC, tRD, tRDA)	Silent Bios	Performance Mode: Turbo

Speicheroptionen im Vergleich
Features		EPoX EP-4PCA3+	Gigabyte GA-8KNXP	MSI 875P Neo
	Speichertakt	Auto 400 320 266	Auto 400 320 266	Auto 532 500 400 320 266
	Timing-Modes	By SPD Manuell	By SPD Manuell	By SPD Manuell
Speichertimings (Manuell)
	CAS Latency (CL)	2/2,5/3	2/2,5	2/2,5/3
	RAS to CAS Delay (tRCD)	2/3/4	2/3/4	2/3/4
	RAS Precharge (tRP)	2/3/4	2/3/4	2/3/4
	Active to Precharge Delay (tRAS)	5/6/7/8	5/6/7/8/9/10	5/6/7/8
	Burst Length	-	-	4/8
Refresh Cycle		-	7,8µSec 15,6µSec 64µSec	-
Idle Timer		-	-	-
Besonderheiten		Command Per Clock Fast Chip Select	PSB Parking Command Per Clock Fast Chip Select Dynamic Paging Top Performance	Performance Mode: Slow Fast Turbo Ultra-Turbo

Shuttle bietet gerade bei den Timings eine Vielzahl von Optionen, auch wenn diese teilweise in utopische Dimensionen abdriften, die aktuell von keinem Speicher erfüllt werden können. Einige Optionen zum Feintuning werden in der aktuellen Bios Version noch nicht geboten, allerdings sollte man ATi etwas Zeit geben, sich auch in diesem Bereichen noch zu verbessern.

Overclocking-Optionen im Vergleich
Features		Shuttle ST61G4	Abit IC7-G	AOpen AX4C Max	Asus P4C800-E Deluxe
Taktraten
	Frontside-Bus	100/133/166/200 max +15 MHz	100 bis 412 (1 MHz Schritte)	100 bis 400 (1 MHz Schritte)	100 bis 400 (1 MHz Schritte)
	Speichertakt FSB:DRAM	1:1 (2,3) 3:4 (1) 4:5 (2) 5:4 (3) 6:4 (3)	1:1 (2,3) 3:4 (1) 4:5 (2) 5:4 (3) 6:4 (3)	1:1 (2,3) 3:4 (1) 4:5 (2) 5:4 (3) 6:4 (3)	1:1 (2,3) 3:4 (1) 4:5 (2) 5:4 (3) 6:4 (3)
		1: Nur bei FSB400, 2: Bei FSB533, 3: Bei FSB800
	CPU/AGP/PCI Takt	-	Auto 3:2:1 4:2:1 5:2:1 6:2:1 7:2:1 8:2:1 Fixed	Fest bei 66.66/33.33	Auto 66,66/33,33 72,73/36,36 80/40
Spannungen
	CPU	Auto 0.825 bis 1.5875 (0.0125V Schritte)	Auto 1.550 bis 1.925 (0.025V Schritte)	Normal 1.10 bis 1.85 (0.025V Schritte)	Auto 1,550 bis 1,950 (0,025V Schritte)
	DRAM	Auto 2.60 2.70 2.80	Auto 2.50 2.55 2.60 2.65 2.70 2.80	Auto 2,50 bis 2,80 (0,025V Schritte)	Auto 2,55 2,65 2,75 2,85
	AGP	Auto 1,60 1,65 1,70	1,50 1,55 1,60 1,65	1,50 bis 1,65 (0,05V Schritte)	+/-0.00 (1.50) 1,50 bis 1,80 (0,10V Schritte)

Overclocking-Optionen im Vergleich
Features		EPoX EP-4PCA3+	Gigabyte GA-8KNXP	MSI 875P Neo
Taktraten
	Frontside-Bus	100 bis 350 (1 MHz Schritte)	100 bis 355 (1 MHz Schritte)	100 bis 500 (1 MHz Schritte)
	Speichertakt FSB:DRAM	1:1 (2,3) 3:4 (1) 4:5 (2) 5:4 (3) 6:4 (3)	1:1 (2,3) 3:4 (1) 4:5 (2) 5:4 (3) 6:4 (3)	1:1 (2,3) 3:4 (1) 4:5 (2) 5:4 (3) 6:4 (3)
		1: Nur bei FSB400, 2: Bei FSB533, 3: Bei FSB800
	AGP/PCI Takt	Auto FSB/3:FSB/6 manuell: 50 bis 80 (1MHz Schritte)	66,66/33,33 bis 96/48 (1MHz Schritte)	Auto 66,66/33,33 bis 151/75,50 (1MHz Schitte)
Spannungen
	CPU	Auto -0,1 bis +0,05 (0.0125V Schritte)	Normal 0.8375 bis 1.600 (0.0125V Schritte)	Auto 1,550 bis 1,600 (0,0125V Schritte) 1,600 bis 2,300 (1V Schritte)
	DRAM	+0,1 bis +0,7 (0,1V Schritte)	Normal +0.1 (2.70V) +0.2 (2.80V) +0.3 (2.90V)	2,50 bis 3,30 (0,05V Schritte)
	AGP	+0,1 bis +0,7 (0,1V Schritte)	Normal +0.1 (1.60V) +0.2 (1.70V) +0.3 (1.80V)	1,55 bis 2,10 (0,05V Schritte)

Auch in diesen Optionen kann der Shuttle ST61G4 durchaus mithalten. Lediglich die CPU Voltage fällt mit maximalen 1,5875 Volt recht gering aus. Zudem lässt sich der Frontside Bus neben den vier festen Punkten bei 100/133/166 und 200 MHz jeweils in 1 MHz Schritten um maximal 15 MHz übertakten. Allerdings beziehen sich die 1 MHz Schritte auf einen FSB von 133 MHz, so dass etwa +10MHz bei einem FSB von 200 schon 214 MHz und nicht etwa 210MHz ergeben, wohingegen +10 MHz bei einem FSB von 133 MHz logischerweise 143 MHz liefern. Dies ist jedoch im Bios selbst erklärt.

Bios - FSB Übertaktung - 2 — Bios - FSB Übertaktung

Neben diesen Optionen möchten wir jedoch noch auf einige Besonderheiten vor allem in Bezug auf die integrierte Grafik eingehen. Die AGP Aperture Size kann auf 32, 64, 128, 256, 512, 1GByte oder gar 2GByte gesetzt werden. Den onboard Grafikspeicher kann man auf 8, 16, 32, 64 oder 128 MByte festsetzen. Da wir mit 1024 MByte Arbeitsspeicher testeten, stellten wir den onboard Frame Buffer auf 128 MByte. Natürlich kann auch der TV-Standard im Bios eingestellt werden. NTSC, PAL, NTCS-JAP und PAL-N stehen dabei zur Auswahl.

Damit der ST61G4 auch sein selbst gestecktes Ziel eines leisen XPCs erfüllt, besitzt das Bios im PC Health Status einige Optionen, um die Lüfter zu regulieren. In der dort verborgenen Lüftersteuerung können fünf Menüpunkte ausgewählt werden: Smart Fan, Ultra Low, Low, Mid, Full. Wählt man eine der Einstellungen Ultra Low, Low oder Mid, drehen die Lüfter 1 und 2 mit den jeweils vorgegebenen Drehzahlen der jeweiligen Stufe. Ab einer Temperatur von 80°C springen die Lüfter auf volle Drehzahl. Dies entspricht dem Full Mode, der die Lüfter durchgängig mit voller Drehzahl betreibt.

Wählt man Smart Fan aus, kann die Temperatur ab der in eine höhere Stufe geschaltet wird, selbst festgelegt werden. Dies folgt einem einfachen Schema. Wählt man beispielsweise 60°C aus, so werden die Lüfter immer im Ultra Low Mode betrieben, wenn die Temperatur weniger als 60°C beträgt, über 60°C schaltet das Bios auf Low um, um dann bei über 65° auf Mid umzuspringen. Bei Temperaturen oberhalb von 70°C werden alle Lüfter automatisch im Full Mode betrieben, wenn man 60°C als Grenze eingestellt hat. Die Grenzen richten sich dabei jeweils nach dem eingestellten Wert und liegen immer +5 bzw. +10°C oberhalb der festgelegten Grenze. Bei einer Grenze von 70°C würden die Lüfter so erst bei einer Temperatur von über 80°C (70°C + 10°C) in den Full Mode schalten.

Fan3, der Lüfter auf der Northbridge, dreht konstant mit etwa 4500 bis 4700 U/min, da der RS300 mit Werten zwischen 75 und 85°C eine recht hohe Temperatur erreicht. Angesicht dieser Werte, die durch die integrierte Grafik, die mit 300MHz taktet, begründet werden, ist der aktive Lüfter vollkommen gerechtfertigt. Der 80mm Lüfter Heatpipe dreht im Ultra Low Modus mit etwa 1800 Umdrehungen pro Minute. Das System ist im Ultra Low Modus angenehm leise, auch wenn es selbst dann noch kein absolutes "Silent System" darstellt.

Speicherkompatibilität

Da wir anfänglich mit dem ersten Bios, das uns vorlag, doch erhebliche Probleme mit einem stabilen Betrieb hatten und das Board oftmals sogar nicht einmal den Weg ins Bios fand, um die Einstellungen zu ändern, darf in diesem Artikel keinesfalls das Thema Speicherkompatibilität fehlen.

Shuttle hat dem FT61 zwar nur zwei RAM-Slots spendiert, dafür kann es jedoch nicht zu Problemen bei der Bestückung im Dual Channel Betrieb kommen. Für unseren Kompatibilitätstest wählten wir jeweils zwei gleiche Module - also ein Paar - aus und betrieben diese mit den Timings, die das SPD bzw. in unserem besonderen Fall das FT61 vorgibt. Ob die Timings aus dem SPD korrekt übernommen wurden, konnten wir, wie bereits erwähnt, nicht testen, da der Chipsatz von keinem passenden Tool erkannt wurde. Wieder einmal setzten wir auf den CPUMark des 3DMark03, der schon in der Vergangenheit ein sicherer Indikator für eine stabile Speicherkonfiguration darstellte.

Hersteller / Modell	Erkannte Timings	Windows laden	CPUMark03
Corsair CMX512 - 3200LL	-	ok	ok
Corsair CMX256A - 3700	-	ok	ok
OCZ PC3700 Gold 256MB	-	ok	ok
Infineon PC3200U-30330-A0	-	ok	ok
takeMS 512MB DDR PC400 10/03	-	ok	ok
Samsung 256MB PC3200U (CCC)	-	ok	ok

Nach dem Bios Update hatten wir glücklicherweise keinerlei Probleme mit den uns zur Verfügung stehenden Modulen einen stabilen Betrieb zu erreichen. Dabei sei jedoch angemerkt, dass wir keine Auskunft über die tatsächlichen Timings geben können, mit denen die Module betrieben wurden und zudem war es uns nicht bei allen Modulen möglich, die Timings auch nur geringfügig zu ändern.

Besonders beim Corsair CMX512 - 3200LL, den wir für unsere weiteren Tests nutzen, war es uns nicht vergönnt, die im Bios offenbar eingestellten Timings von 2-3-4-8 zu verändern. Bereits bei 2-3-4-7 war das System nicht mehr bereit fehlerfrei zu booten und fror schon nach wenigen Sekunden ein.

Testsystem

Prozessor
- Intel Pentium 4 3,2 GHz (FSB800) - HyperThreading aktiv
Motherboard (Timings per SPD)
- Intel 865GBF (Bios P11)
- Shuttle ST61G4 (Performance Bios FT61ST01)
Arbeitsspeicher
- 2x512MB DDR400 Corsair CMX512 - 3200LL
Grafikkarte
- Asus V9950 (GeForce FX 5900 Ultra)
Peripherie
- Philips PCCD048
- IBM IC35LC040
Treiberversionen
- Intel Extreme Graphics 2 6.13.01.3485
- ATi Catalyst 3.9
- nVidia Detonator 45.23
- Intel Inf-Treiber 5.02.1003
Software
- Microsoft Windows XP Professional SP1
- Microsoft Windows Media Player 9
- Microsoft Windows Movie Maker 2.0
- Microsoft DirectX 9.0b

Benchmarks

Wir haben die Neuvorstellung des Athlon 64 / 64 FX genutzt und unseren Benchmarkparcours generalüberholt. Dabei haben wir insbesondere auf Anwendungen, die uns Leser auf Anfrage im Forum [3]genannt haben, Wert gelegt. Neben einer Reihe aktueller Spiele liegt der Schwerpunkt nun auf Audio- und Video-Encoding. Aber auch CAD/Render-Anwendungen haben wir nach durchweg positiver Resonanz im Sortiment behalten. Wie und was wir genau gebencht haben, steht im jeweiligen Infokasten über den Ergebnissen.

Synthetische Benchmarks
- SiSoft Sandra 2003 Max!
- Cachemem
- Science Mark
Audio-Encoding
- Lame 3.93.1
- Ogg Vorbis
- Windows Media Encoder 9
Video-Encoding
- XMPEG 5.0 Divx 5.1
- TMPEGEnc
- Windows Media Encoder 9
CAD & 3D-Rendering
- Spec Viewperf 7.1
- Cinema 4D 8.1
- Lightwave 7.5c
Datenkomprimierung
- WinRAR3.20
- 7-Zip
Sonstiges
- Seti@Home
Spiele
- 3DMark2001SE
- 3DMark03
- Comanche 4
- Gunmetal
- Quake 3 Arena
- Serious Sam - The Second Encounter
- Splinter Cell
- Unreal Tournament 2003
- X-2 The Threat

Speicherbenchmarks

SiSoft Sandra 2003 Max

Offizielle Website: www.sisoftware.co.uk [4]
Download: ComputerBase.de [5]
- Kostenpunkt: kostenlose Standardversion
Was benchen wir?
- Speichertransferraten
- Besondere Einstellungen: - keine -

Sisoft Sandra 2003 MAX - Speicher

Int Buffered (SSE2):

Asus P4C800-E Deluxe (i875P)

4.653

Intel 865GBF GeForce FX 5900U

4.640

Shuttle ST61G4 GeForce FX 5900U

4.264

Intel 865GBF IGP (i865G)

4.213

Shuttle ST61G4 (ATi 9100IGP)

4.051

Float Buffered (SSE2):

Asus P4C800-E Deluxe (i875P)

4.642

Intel 865GBF GeForce FX 5900U

4.611

Shuttle ST61G4 GeForce FX 5900U

4.290

Intel 865GBF IGP (i865G)

4.282

Shuttle ST61G4 (ATi 9100IGP)

4.052

Angaben in Megabyte pro Sekunde (MB/s)

Im Test der Speichertransferraten unter SiSoft Sandra zeigt sich eine erste Schwäche des ATi Radeon 9100 IGP bzw. der Northbridge RS300. Die Speicherbandbreite kann auch bei deaktivierter Grafik nicht mit Intels i865G oder gar i875P mithalten und muss sich um einige hundert Megabyte geschlagen geben. Auch mit aktivierter integrierter Grafik landet man hinter dem i865G mit aktivierter integrierter Grafik, allerdings muss man hier anmerken, dass ATis Chipsatz deutlich weniger Transferrate einbüßt als der i865G, sobald die integrierte Grafik aktiviert wird.

Ohne Performance Bios mit Shuttles Serien Bios fallen die Werte etwa 200 MByte schlechter aus.

Cachemem

Offizielle Website: Benchmarkhq.ru [6]
Download: Benchmarkhq.ru [5]
- Kostenpunkt: Freeware
Was benchen wir?
- Default-Benchmark
- Besondere Einstellungen: - keine -

Cachemem - Latenzen

Intel 865GBF GeForce FX 5900U

351,00

Intel 865GBF IGP (i865G)

382,00

Shuttle ST61G4 (ATi 9100IGP)

418,00

Shuttle ST61G4 GeForce FX 5900U

424,00

Angaben in Taktzyklen

Auch bei den Latenzwerten muss sich der ST61G4 dem i865G Mainboard von Intel geschlagen geben und kann weder mit externer noch mit interner Grafik an die Leistungen der Springdale-Platine anschließen.

Cachemem - Bandbreite

Lesen:

Intel 865GBF GeForce FX 5900U

2.927,4

Intel 865GBF IGP (i865G)

2.657,5

Shuttle ST61G4 GeForce FX 5900U

2.509,7

Shuttle ST61G4 (ATi 9100IGP)

2.390,0

Schreiben:

Intel 865GBF GeForce FX 5900U

1.591,8

Intel 865GBF IGP (i865G)

1.418,2

Shuttle ST61G4 GeForce FX 5900U

1.293,7

Shuttle ST61G4 (ATi 9100IGP)

1.129,6

Angaben in Megapixel pro Sekunde (MPix/s)

Die Ergebnisse beim Lesen und Schreiben bestätigen die Werte aus SiSoft Sandra und zeigen erneut, dass ATi wohl vor allem beim Memory-Controller des Chipsatzes Nachholbedarf hat und zumindest mit dem RS300 noch nicht die Leistungen eines Intel MCH erreichen kann.

Science Mark

Offizielle Website: Sciencemark.org [7]
Download: Sciencemark.org [6]
- Kostenpunkt: Freeware
Was benchen wir?
- Den in Sciencemark enthaltenen Membench.
- Besondere Einstellungen: - keine -

Science Mark - Latenzen

64 byte stride:

Asus P4C800-E Deluxe (i875P)

20,27

Intel 865GBF GeForce FX 5900U

20,99

Intel 865GBF IGP (i865G)

23,18

Shuttle ST61G4 GeForce FX 5900U

24,74

Shuttle ST61G4 (ATi 9100IGP)

26,62

256 byte stride:

Asus P4C800-E Deluxe (i875P)

85,74

Intel 865GBF GeForce FX 5900U

90,85

Shuttle ST61G4 GeForce FX 5900U

110,26

Shuttle ST61G4 (ATi 9100IGP)

113,39

Intel 865GBF IGP (i865G)

115,89

512 byte stride:

Asus P4C800-E Deluxe (i875P)

101,02

Intel 865GBF GeForce FX 5900U

109,33

Shuttle ST61G4 GeForce FX 5900U

113,07

Intel 865GBF IGP (i865G)

116,22

Shuttle ST61G4 (ATi 9100IGP)

117,77

Angaben in Nanosekunden

Auch Science Mark reiht den ST61G4 mit ATis Radeon 9100 IGP hinter den Intel Platinen ein und liefert keine neuen Erkenntnisse.

Science Mark - Bandbreite

Intel 865GBF GeForce FX 5900U

4.039,80

Asus P4C800-E Deluxe (i875P)

3.851,41

Intel 865GBF IGP (i865G)

3.557,53

Shuttle ST61G4 GeForce FX 5900U

3.544,73

Shuttle ST61G4 (ATi 9100IGP)

3.401,69

Angaben in Megabyte pro Sekunde (MB/s)

Auch der Bandbreitentest weist ATi erneut relativ schlechte Werte aus. Das i865GBF von Intel schlägt sich unter Science Mark überraschend gut und überholt sogar die i875P-Platine. Auch wenn uns die Ergebnisse verwunderten, waren sie reproduzierbar, so dass wir sie als korrekt annehmen müssen.

Audio-Encoding

Lame 3.93.1

Offizielle Website: lame.sourceforge.net [8]
Download: Freenet.de [9]
- Kostenpunkt: Freeware
Was benchen wir?
- Komprimieren einer Wave-Datei in MP3: "Iron Butterfly - In-A-Gadda-DA-Vida" CD Rip, 17,04 Minuten, 180,75MB.
- Besondere Einstellungen: bitrate 192kbit / joint stereo, optimization; quality, VBR: 320kbit, Quality 0

Lame 3.93.1

Asus P4C800-E Deluxe (i875P)
