Test: Fünf Mainboards mit Sockel AM2

Einleitung

Am 23.05.2006 stellte AMD seine neuen Prozessoren für den Sockel AM2 vor. Am selben Tag stellte auch nVidia seine neue Plattform für diese Prozessoren vor, die nForce-500-Serie. ATi präsentierte endlich die SB 600 und stellte den bereits bekannten Xpress-3200-Chipsatz auf Basis der RD580-Northbridge als voll tauglich für die AM2-Prozessoren vor. Auch VIA und SiS bestätigten, dass ihre aktuellen Chipsätze neben den bisherigen Sockel-939-Prozessoren auch die neuen AM2-Prozessoren unterstützen.

Somit zollt also lediglich der Mainboard-Chipsatz-Primus bei den AMD-Prozessoren, nVidia, der neuen Schöpfung von AMD seinen Respekt und entwickelte zeitgerecht eine komplette Reihe von neuen Chipsätzen für alle Marktbereiche. Wir haben diese neuen Chipsätze bereits in einer Vorschau [1] kurz beleuchtet. So stellt sich doch dem neugierigen Leser die Frage, wieso die anderen Chipsatz-Größen es nicht für nötig halten oder nicht in der Lage sind, passende, neue Produkte vorzustellen.

Wirft man jetzt noch einen Blick auf einen der großen Preisvergleich-Anbieter, so stellt man z.B. bei Geizhals.at fest, das am 23.09.2006 – vier Monate nach der Vorstellung – von 66 gelisteten AM2-Mainboards dann doch immerhin elf Boards mit z.B. dem VIA K8T890 oder mit dem ATi Xpress 3200 ausgestattet sind. ULi haben wir ausgenommen, zählt ULi doch bereits seit längerem zu nVidia und somit bleiben gerade mal die besagten elf Mainboards, die nicht auf einen nVidia-Chipsatz setzen. Wer mag, kann dies als einen Marktanteil von etwa 83 Prozent bewerten, vielmehr zeigt es aber auch, dass die anderen Chipsatz-Hersteller den Launch der AM2-Prozessoren nicht so hoch bewerten wie nVidia und wohl lieber auf den bestehenden Markt setzen, anstatt sich neue Märkte zu erschließen.

Genug der Marktbetrachtungen und theoretischen Überlegungen, wenden wir uns lieber den greifbaren Zahlen in Form von Messwerten zu. Dazu standen uns drei nVidia-basierende Serien-Mainboards sowie von MSI ein Mainboard mit Xpress 3200 und SB600 zur Verfügung. Erste Bilder hatten wir bereits vor einigen Monaten zum Launch des AM2 gezeigt [2].

Im Rahmen des Wechsels auf den neuen Sockel haben wir auch unseren Testparcours überarbeitet. Grundsätzlich bleiben die bestehenden Benchmarks und ihre Durchführung erhalten, die größte Änderung gibt es bei den Game-Benches. So werden wir dort in Zukunft Quake 4, Oblivion, Fear und Half-Life 2 - Lost Coast als Benchmarks einsetzen. Verzichten werden wir auf Messungen mit mehreren Grafikkarten, da diese in der Standard-Auflösung wenig Sinn ergeben, wie auch unser Artikel über PCIe x8 und x16 [3] zeigte. Auf vielfachen Wunsch werden wir im RAID-Bereich auch Schreibtests mit HD-Tach durchführen. Im Klangbereich werden wir mit Hilfe einer SoundBlaster X-Fi untersuchen, welche Unterschiede zum OnBoard-Sound bestehen.

Lesezeichen

Auf Grund der neuen Prozessoren sind natürlich nicht viele Verweise möglich, daher gibt es bei diesem Test auch nur eine kleine Auswahl:

• Marktüberblick Sockel AM2 Mainboards [1]
• nVidia nForce 500 [4]

Rückblickend wollen wir auch den Sockel 939 nicht aus den Augen verlieren:

• PCIe x8 vs. PCIe x16 [2]
• Asus A8R32-MVP Deluxe mit RD580 [5]
• Asus A8N32-SLI Deluxe [6]

Auf weitere Aufzählungen werden wir in Zukunft verzichten, steht doch am Ende des Artikels eine kleine Übersicht parat.

Die Probanden

Zuerst wollen wir wieder einen Überblick über die Ausstattung der getesteten Mainboards geben.

Relativ wenig Neues bieten die neuen Probanden gegenüber ihren Vorgängern mit dem Sockel 939. Auffallendste Änderung sind wohl die jetzt sechs SATA-Anschlüsse statt der bisher üblichen vier. Auf den zweiten Blick fallen auch die native, zweifache Gigabit-LAN-Schnittstelle bei den nVidia Probanden auf.

Asus Crosshair

Mit dem Asus Crosshair aus der „Republic of Gamers“-Reihe (R.O.G.) wendet sich Asus direkt an alle Gamer und DIY-Enthusiasten (Do it yourself). Ein Karton mit Sichtfenstern, eine komplett durchsichtige Verpackung des Mainboards und das Zubehör findet sich größtenteils in einem extra Karton. Der Lieferumfang ist dementsprechend sehr umfangreich und lässt kaum Wünsche offen.

• Lieferumfang
  • Treiber-CD für das Mainboard, incl. 3DMark 2006 Advanced Edition (Vollversion)
  • Asus Media-Launcher-CD incl. WinDVD von InterVideo
  • User's Manual, engl. Handbuch, ca. 118 Seiten
  • 1x SLI-Flex-Bridge
  • 1x Aufstecklüfter für Heatpipe-Kühlkörper
  • 1x Q-Connector
  • 1x Array-Microphone
  • 3x Thermofühler
  • 1x Satz Kabelbinder
  • 1x Schlüsselanhänger mit R.O.G.-Logo
  • 1x Slotblende FireWire400, 1 Port
  • 1x Slotblende, zwei USB 2.0-Ports
  • 6x SATA-Datenkabel
  • 3x Stromadapter von 4-polig Molex auf 2x SATA
  • 1x IDE-Flachkabel, 80-polig
  • 1x Floppy-Flachkabel
  • 1x beleuchtete ATX I/O-Blende

Layout

Auch wenn beide Probanden von Asus sogar über den gleichen Chipsatz verfügen, hören damit die Gemeinsamkeiten beim Layout auch schon auf. Die RAM-Slots des Crosshair sind wieder an der rechten Seite platziert, wobei auch eine lange Grafikkarte den Ein- oder Ausbau von RAM-Riegeln nicht verhindern kann. Der ATX-Stromanschluss und der IDE-Port sind quer unterhalb der RAM-Slots angeordnet. Der CPU-Stromanschluss ist oben links und sogar acht-polig ausgeführt. Im Gegensatz zum M2N32-SLI Deluxe ist die Spannungsversorgung des Prozessors wie beim A8N32-SLI, also links und oberhalb vom Sockel, angeordnet. Möglicherweise kommt es bei großen CPU-Kühlern zu Platzproblemen. Der Floppy-Anschluss ist nach ganz unten unter den PCI-Slot gerutscht, Probleme bei der Kabelführung sind damit vorprogrammiert.

Der Kühlkörper auf der Northbridge ist auffallend klein, kleiner sogar als beim Geschwister M2N32. Asus setzt auf insgesamt drei Heatpipes, die ihre Wärme lautlos über die beiden großen Wärmetauscher auf der Spannungsversorgung abgeben. Theoretisch könnte man die WiFi-Karte des M2N32-SLI ganz oben links auf die beiden USB-Ports stecken, allerdings weist die ATX-Blende keine Öffnung auf. Für Verwirrung dürfte auch der vermeintliche PCIe-Steckplatz neben der Northbridge sorgen. Vielmehr handelt es sich um den Steckplatz für die Supreme-FX-Audio-Karte, die sogar eine DTS-Dekodierung beherrscht.

Insgesamt können acht Lüfter am Mainboard angeschlossen werden. Der CPU-Anschluss ist vier-polig und somit bereits von Mainboards für Intel-Prozessoren bekannt. Die angeschlossenen Lüfter dürfen auf der 12-Volt-Leitung bis zu 2.000 mA (24 W) verbrauchen, in der Summe aller Anschlüsse aber nicht mehr als 3.480 mA (41,76 Watt). Per BIOS lassen sich neben der Art des CPU-Lüfter-Anschlusses (drei- oder vier-Pin) auch manuell oder per Q-Fan die Drehzahlen der angeschlossenen Lüfter regulieren.

Ein echter Blickfang ist das kleine LCD („LCD Poster“) in der sanft beleuchteten ATX-Blende, welches Fehlermeldungen während des Bootens in Schriftform anzeigt – wenn auch meistens für den Benutzer unsichtbar an der Rückseite des Towers. Nach dem Booten wird dann entweder die Uhrzeit oder ein im BIOS festlegbarer Text angezeigt. Ebenfalls in der ATX-Blende befindet sich der Schalter für die LED-Beleuchtung des Boards und der Anschlüsse. Interessant und arbeitserleichternd sind die unten am Board platzierten Power- und Reset-Taster, die zusätzlich beleuchtet sind. Auch ein beleuchteter Clear-CMOS-Taster wurde oberhalb vom ATX-Stromanschluss angebracht. Neben fast allen Schnittstellen sind blaue LEDs verbaut, die nach dem Drücken des Beleuchtungs-Schalters das Aufstecken von Kabeln auch im Dunkeln ermöglichen. Wer mag, kann die Beleuchtung auch dauerhaft per BIOS aktivieren, wo sich auch die Beleuchtung des LCD Poster regulieren lässt.

Die beiden PEG-Slots haben wie üblich zwei Slot Abstand, auch die Flex-SLI-Bridge liegt wieder bei. Je nach Art der eingesetzten Grafikkarten sind so bis zu drei PCI-Slots frei und lassen Spielraum für High-End-Soundkarten oder PhysX-Karten. Auch der Aufstecklüfter für den Einsatz mit passiven CPU-Kühlern liegt dem Paket bei. Das Crosshair verfügt wie das A8N32-SLI über die „Stack Cool 2“-Ausstattung zur Verhinderung von Wärmeproblemen auf der Rückseite des Mainboards.

BIOS

Das BIOS lag in der Version 0121 vor. Das nVidia Media-Shield-BIOS trägt die Versionsnummer 6.73, das des SiI 3132 die 7.3.12.

ACPI-Suspend
Das Asus-Mainboard unterstützt mit S1 und S3 die beiden wichtigsten Stromsparmodi. Beide lassen sich einzeln im BIOS anwählen. Zusätzlich gibt es die Einstellung „S1+S3“. Aus diesem Modus lässt sich der Computer per Ein/Aus-Schalter oder PS/2-Hardware, aus dem S1-Modus hingegen per Tastendruck, Mausklick oder Drücken das Ein/Aus-Schalters wieder aufwecken. Um den Rechner aus dem S3-Modus wieder zum Arbeiten zu bewegen, braucht man den Ein/Aus-Schalter oder eine PS/2-Tastatur oder -Maus. Mit einer USB-Maus bzw. -Tastatur war ein Aufwecken nicht möglich.

Lüftersteuerung
Beim Thema Lüftersteuerung scheint sich bei Asus einiges getan zu haben. Neben der Fülle der Lüfteranschlüsse, deren Drehzahl abgefragt werden kann, lassen sich angeschlossene Lüfter immerhin partiell steuern. Neben dem CPU-Lüfter können auch vier von fünf Gehäuselüftern per Q-Fan-Profil geregelt werden. Zur Verfügung stehen die Profile Performance, Optimal und Silent. Die eingesetzten NoiseBlocker-USF-S2-Lüfter liefen dabei mit jeweils ca. 1.900, 1.500 und 1.200 U/min. Die Nenndrehzahl des Lüfters liegt bei etwa 2.500 U/min.

Allerdings hat Asus wohl sechs der Lüfteranschlüsse zu je einer Doppelgruppe zusammen gefasst. Denn der Chassis2- und der Power-Fan bleiben von jedweder BIOS-Einstellung unbeeindruckt und dort angeschlossene Lüfter drehen mit voller Drehzahl. Trotzdem bleibt ein Fortschritt, auch wenn es nur ein relativ kleiner ist.

Crashfree BIOS
Sollten Übertaktungs-Versuche fehlschlagen, kommt die große Stärke der Asus-Platinen zum Vorschein. Wenn der Rechner nicht mehr ordnungsgemäß bootet, reicht es den Netzschalter am Netzteil auszuschalten oder den Stecker zu ziehen. Beim nächsten Hochfahren werden automatisch Standardwerte geladen, die es erlauben, das BIOS aufzurufen. Asus nennt diese Funktion „Crashfree BIOS“.

Auch missglücktes Flashen des BIOS' lässt sich wieder reparieren, indem beim Booten entweder die Mainboard-CD oder eine mit einem passenden BIOS versehene Diskette eingeschoben werden. Das Notsystem greift automatisch auf diese zu und flasht das dort gespeicherte BIOS.

Wer sein BIOS regulär nicht unter Windows flashen möchte, kann dies auch per „Alt-F2“-Tastenkombination beim Booten tun. Nötig ist dazu noch eine Diskette mit der aktualisierten BIOS-Version, die geflasht werden soll. Eine Startdiskette oder DOS-Tools sind nicht mehr nötig. Das dabei aufgerufene Tool „EZ Flash 2“ kann auch direkt aus dem BIOS unter dem Reiter Tools aufgerufen werden.

AI NET 2
AI NET 2 ist eigentlich keine Erfindung von nVidia (sondern von Marvell, deren Netzwerk-ICs auf dem Mainboard eingesetzt sind). Wird die Funktion im BIOS aktiviert, überprüfen die zwei Marvell-Chips, sofern sie aktiviert sind, ob ein Kabel angeschlossen ist und alles innerhalb normaler Parameter arbeitet. Dabei wird sogar die Entfernung zum Fehler bei bis zu 100 Metern Länge auf einen Meter genau ausgegeben. Für den Heimgebrauch meistens nicht so wichtig, für Administratoren jedoch eine echte Arbeitserleichterung.

N.O.S.
Die N.O.S.-Funktion (Non-delay Overclocking System, verzögerungsfreies Übertaktungs-System) misst die Systemauslastung und übertaktet das System um einen vorgegebenen Prozentwert. Bei 105 % wird bei Last der HTT auf 210 MHz angehoben, die CPU hat dann einen Takt von 2.100 MHz. Kommt der Prozessor zur Ruhe, wird auch sofort die Übertaktung zurückgenommen. Eine Erhöhung der CPU-Spannung findet nicht statt. Somit wird der Prozessor tatsächlich nur unter Last übertaktet und nicht ständig, wie es beim herkömmlichen Übertakten der Fall ist.

AI Overclock
Im Gegensatz zu N.O.S. gelten beim AI Overclock ständig die erhöhten Werte. Leider war uns kein Betrieb möglich, da das Crosshair-Mainboard die BIOS-Option „SLI-Ready Memory“ nicht mochte und beim POST stehen blieb.

Software

Die beiliegende Software-DVD startet automatisch nach dem Einlegen und bietet die Möglichkeit der automatischen Installation aller notwendigen Treiber an. Alternativ können die Treiber auch einzeln ausgewählt werden. Zusätzlich zu den üblichen Utilities bietet Asus eine Vollversion der Advanced Edition vom 3DMark06 an. Per „Make Disk“ können Treiber-Disketten für die Windows-Installation angefertigt werden, sowohl für 32 Bit, als auch für 64-Bit-Systeme. Neben den Treibern für Windows sind auch Treiber für Linux auf der DVD vorhanden.

Neben dem bekannten Asus Update stehen wieder der AI Booster und PC Probe II zur Verfügung. Auch für die Utilities steht ein „Wizard“ zur automatischen Installation zur Verfügung. Vermisst haben wir nTune, das Übertaktungstool von nVidia. Ansonsten bietet Asus eine sehr gute Software-Ausstattung, von der sich manch anderer Hersteller eine Scheibe abschneiden kann.

Hier noch ein Blick auf nTune auf dem Asus Crosshair. Im Vergleich wird die unterschiedliche Unterstützung durch das Tool, je nach BIOS, deutlich. Ausgegraute Werte lassen sich nicht verändern.

Asus M2N32-SLI Deluxe/WiFi

Asus hat beim M2N32-SLI Deluxe/WiFi ziemlich tief in die Zubehörkiste gegriffen. Mit dem Q-Connector hat Asus endlich eine Lösung gegen das lästige Fummeln beim Aufstecken von Power-, Reset-Taster und der Kontroll-LEDs gefunden. Mit Hilfe eines Adapters kann man erst in Ruhe alle nötigen Kabel aufstecken, bevor dieser selbst auf das Mainboard gesteckt wird. Gleiches gilt für die meist losen Kabel von USB- und FireWire-Frontanschlüssen der Gehäuse.

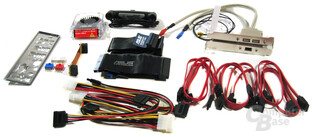

• Lieferumfang
  • Treiber-CD für das Mainboard
  • Asus Media-Launcher-CD incl. WinDVD von InterVideo
  • User's Manual, engl. Handbuch, ca. 118 Seiten
  • WiFi-Ap Solo User Guide, engl. Handbuch, ca. 40 Seiten
  • 1x SLI-Flex-Bridge
  • 1x Aufstecklüfter für Heatpipe-Kühlkörper
  • 1x Q-Connector
  • 1x WiFi-Antenne
  • 1x Array-Microphone
  • 1x Slotblende FireWire400, 1 Port
  • 1x Slotblende, zwei USB 2.0-Ports
  • 6x SATA-Datenkabel
  • 3x Stromadapter von 4-polig Molex auf 2x SATA
  • 1x IDE-Flachkabel, 80-polig
  • 1x Floppy-Flachkabel
  • 1x ATX I/O-Blende

Layout

Wie schon bei der Sockel-939-Version hat Asus auch beim M2N32 auf eine aufwendige Heatpipe-Kühlung von South- und Northbridge sowie der Acht-Phasen-Spannungsversorgung des Prozessors gesetzt. Zwei Heatpipes mit zwei großen Wärmetauschern sollen die entstehende Wärme ohne Geräuschentwicklung an die Umgebungsluft abgeben. Wegen der Bauhöhe des unteren Wärmetauschers auf dem einen Teil der Spannungsversorgungs-Bauteile mag es bei einigen CPU-Kühlern jedoch zu Platzproblemen kommen – hier sollte man sich vor dem Kauf über den benötigten Platz des jeweiligen Modells informieren.

Die RAM-Slots sind aufgrund ihrer Positionierung immer frei zugänglich, auch der IDE- und Floppy-Anschluss können nicht durch andere Bauteile blockiert werden. Wer allerdings zwei Grafikkarten vom Schlage einer GeForce 7900 GTX einsetzt, verliert schnell zwei der SATA-Anschlüsse. Sowohl der 24-polige ATX-Stromanschluss, als auch der vierpolige Anschluss für den Prozessor sind frei zugänglich.

Der siebte interne SATA-Anschluss befindet sich ganz oben links auf dem Board, die Führung des Datenkabels dürfte eventuell zu Problemen führen. Hier sei noch kurz erwähnt, dass Asus SATA-Datenkabel mit abgewinkelten Steckern beilegt. In der WiFi-Version belegt die WLAN-Karte zwei der USB-Ports, ist aber ansonsten wegen ihrer geringen Größe kein Hindernis. Die grüne Kontroll-LED befindet sich unten links zwischen den beiden PCI-Slots.

Viel getan hat sich bei den Lüfteranschlüssen: insgesamt sechs Anschlüsse stehen zur Verfügung, der CPU-Lüfter-Anschluss ist wie bei Mainboards für Intel-Prozessoren gewohnt vierpolig ausgeführt. Im BIOS kann die Art des Lüfteranschlusses zwischen drei- und vier-Pin gewählt werden. Eine Überwachung der Drehzahlen aller Lüfter ist möglich. Für CPU- und Chassis-Lüfter stehen Q-Fan-Profile bereit. Asus macht sogar Angaben zur Belastbarkeit der Anschlüsse: Bis zu 2.000 mA pro Anschluss, in der Summe aber nicht mehr als 3.480 mA stehen für Lüfter parat. Das entspricht 24 Watt bzw. 41,76 Watt auf der 12-Volt-Leitung.

Wieder dabei ist die „Stack Cool 2“-Technik und der Aufsatz-Lüfter für den Wärmetauscher auf der Prozessor-Spannungsversorgung. Wie gewohnt lässt Asus zwei Slots zwischen den beiden PCIe-x16-Slots frei. Im SLI-Betrieb kann allerdings je nach verbauter zweiter Grafikkarte nur noch ein PCI-Steckplatz frei bleiben. Ärgerlich, denn High-End-Soundkarten wie die Creative X-Fi [13] oder auch die Ageia-PhysX-Karte [14] sind bisher nur als PCI-Karte erhältlich, auch wenn letztere bereits als PCI-Express-Variante angekündigt wurde.

BIOS

Das BIOS lag in der Version 0603 vor. Das nVidia Media-Shield-BIOS trägt die Versionsnummer 6.73, das des SiI 3132 die 7.2.30.

ACPI-Suspend
Das Asus-Mainboard unterstützt mit S1 und S3 die beiden wichtigsten Stromsparmodi. Beide lassen sich einzeln im BIOS anwählen. Zusätzlich gibt es die Einstellung „S1+S3“. Aus diesem Modus lässt sich der Computer per Ein/Aus-Schalter oder PS/2-Hardware, aus dem S1-Modus hingegen per Tastendruck, Mausklick oder Drücken das Ein/Aus-Schalters wieder aufwecken. Um den Rechner aus dem S3-Modus wieder zum Arbeiten zu bewegen, braucht man den Ein/Aus-Schalter oder eine PS/2-Tastatur oder -Maus. Mit einer USB-Maus bzw. -Tastatur war ein Aufwecken nicht möglich.

Lüftersteuerung
Beim Thema Lüftersteuerung scheint sich bei Asus einiges getan zu haben. Eine Fülle der Lüfteranschlüsse, deren Drehzahl abgefragt werden kann, lassen sich immerhin partiell steuern. Neben dem CPU-Lüfter können auch vier von fünf Gehäuselüftern per Q-Fan-Profil geregelt werden. Zur Verfügung stehen die Profile Performance, Optimal und Silent. Die eingesetzten NoiseBlocker-USF-S2-Lüfter liefen dabei mit jeweils ca. 1.900, 1.500 und 1.200 U/min. Die Nenndrehzahl des Lüfters liegt bei etwa 2.500 U/min.

Allerdings hat Asus wohl sechs der Lüfteranschlüsse zu je einer Doppelgruppe zusammengefasst. Denn der Chassis2- und der Power-Fan bleiben von jedweder BIOS-Einstellung unbeeindruckt und dort angeschlossene Lüfter drehen mit voller Drehzahl. Trotzdem bleibt ein Fortschritt, auch wenn es nur ein relativ kleiner ist.

Crashfree BIOS
Sollten einmal Übertaktungs-Versuche fehlschlagen, kommt die große Stärke der Asus-Platinen zum Vorschein. Wenn der Rechner nicht mehr ordnungsgemäß bootet, reicht es den Netzschalter am Netzteil auszuschalten oder den Stecker zu ziehen. Beim nächsten Hochfahren werden automatisch Standardwerte geladen, die es erlauben, das BIOS aufzurufen. Asus nennt diese Funktion „Crashfree BIOS“.

Auch missglücktes Flashen des BIOS' lässt sich wieder reparieren, indem beim Booten entweder die Mainboard-CD oder eine mit einem passenden BIOS versehene Diskette eingeschoben werden. Das Notsystem greift automatisch auf diese zu und flasht dann das dort gespeicherte BIOS.

Wer sein BIOS nicht unter Windows flashen möchte, kann dies auch per „Alt-F2“-Tastenkombination beim Booten tun. Nötig ist dazu eine Diskette mit der aktualisierten BIOS-Version, die geflasht werden soll. Eine Startdiskette oder DOS-Tools sind nicht mehr nötig. Das dabei aufgerufene Tool „EZ Flash 2“ kann auch direkt aus dem BIOS unter dem Reiter Tools aufgerufen werden.

AI NET 2
AI NET 2 ist eigentlich keine Erfindung von nVidia (sondern von Marvell, deren Netzwerk-ICs auf dem Mainboard eingesetzt sind). Wird die Funktion im BIOS aktiviert, überprüfen die zwei Marvell-Chips, sofern sie aktiviert sind, ob ein Kabel angeschlossen ist und alles innerhalb normaler Parameter arbeitet. Dabei wird sogar die Entfernung zum Fehler bei bis zu 100 Metern Länge auf einen Meter genau ausgegeben. Für den Heimgebrauch meistens nicht so wichtig, für Administratoren jedoch eine echte Arbeitserleichterung.

Software

Die beiliegende Software-CD startet automatisch nach dem Einlegen und bietet die Möglichkeit der Installation aller notwendigen Treiber an. Eine automatische Installation ist nicht möglich. Per „Make Disk“ können Treiber-Disketten für die Windows-Installation sowohl für 32-Bit-, als auch für 64-Bit-Systeme angefertigt werden. Neben den Treibern für Windows sind auch Treiber für Linux auf der DVD vorhanden, allerdings fehlt im Gegensatz zum Crosshair-Mainboard der Audio-Treiber.

Neben dem bekannten Asus Update stehen auch wieder der AI Booster und PC Probe II zur Verfügung. Neu sind AI Gear und AI Nap. Vermisst haben wir nTune, das Übertaktungstool von nVidia. Ansonsten bietet Asus eine sehr gute Software-Ausstattung.

Hier noch ein Blick auf nTune auf dem Asus M2N32-SLI Deluxe. Im Vergleich wird die unterschiedliche Unterstützung durch das Tool, je nach BIOS, deutlich. Ausgegraute Werte lassen sich nicht verändern.

Foxconn C51XEM2AA

Foxconn war bisher in Deutschland kaum bekannt, mit dem Launch des nForce 500 hat sich das jedoch geändert. Das Mainboard mit der kryptischen Bezeichnung C51XEM2AA kommt im schwarzen PCB daher und besitzt auf der Southbridge einen aktiven Lüfter. Der Lieferumfang kann durchaus als komplett bezeichnet werden.

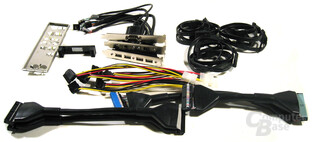

• Lieferumfang
  • Treiber-CD für das Mainboard
  • User's Manual, engl. Handbuch, ca. 101 Seiten
  • 1x SLI-Bridge
  • 1x Slotblende FireWire400, 2 Ports
  • 1x Slotblende, vier USB 2.0-Ports
  • 1x Serielle-Slotblende, ein Port
  • 6x SATA-Datenkabel
  • 3x Stromadapter von 4-polig Molex auf 2x SATA
  • 1x IDE-Rundkabel, 80-polig
  • 1x Floppy-Rundkabel
  • 1x ATX I/O-Blende

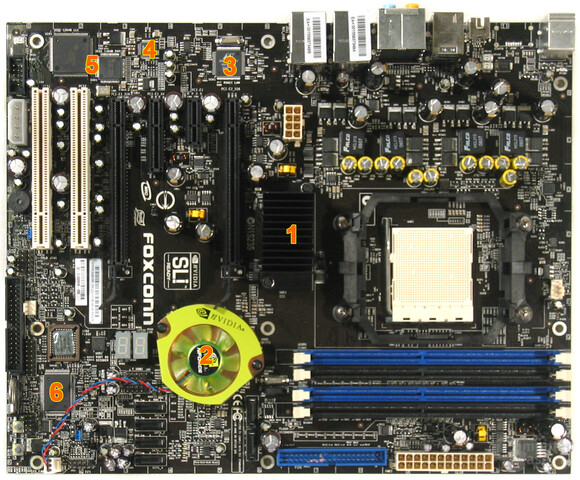

Layout

Das Layout des Foxconn C51XEM2AA ist der Varianten für den Sockel 939 sehr ähnlich. Die RAM-Slots befinden sich oben rechts, daneben der IDE- und der 24-polige ATX-Anschluss. Der Floppy-Anschluss ist leider nach ganz unten auf das Mainboard gewandert, damit werden Probleme mit der Kabelführung zum Alltag. Die RAM-Slots können durch lange Grafikkarten nicht blockiert werden.

Während die Southbridge leider durch einen aktiven Lüfter gekühlt wird, kommt die Northbridge mit einem großen passiven Kühler aus. Platzprobleme sollten auch bei großen CPU-Kühlern nicht auftreten, die auf dem Mainboard eingezeichnete Zone ist frei. Die mit hochwertigen Bauteilen bestückte, vier-phasige Spannungsversorgung des Prozessors kommt ohne jede Kühlung aus. Der zusätzliche Stromanschluss für die CPU ist acht-polig ausgeführt und sitzt auf Höhe der Northbridge.

Die sechs nativen SATA-Anschlüsse sind aufgeteilt, einmal zu vier und einmal zu zwei Anschlüssen. So geraten sie nicht mit langen Grafikkarten in einem der beiden PEG-Slots in Konflikt. Foxconn legt schwarze SATA-Kabel mit abgewinkelten Steckern bei. Zwischen den beiden PCIe-x16-Slots sind zwei Slots frei, damit können Grafikkarten immer genügend Frischluft schöpfen. Bei Grafikkarten mit Zwei-Slot-Kühler fällt allerdings einer der beiden PCI-Slots weg. Ganz unten links auf dem Board befindet sich noch ein vierpoliger Stromanschluss, der im Handbuch nicht weiter erwähnt wird, aber wohl wie gewohnt der Zusatzversorgung der Grafikkarten beim SLI-Betrieb dienen soll.

Leider sind nur drei Lüfter-Anschlüsse vorhanden, von denen bereits zwei von CPU- und Southbridge-Lüfter belegt werden. Der CPU-Lüfter-Anschluss ist vierpolig ausgeführt. Ganz unten rechts auf dem Mainboard befinden sich noch zwei Taster für Power und Reset, interessant für Bastler und Hardware-Redakteure. Auch einen Blick wert ist die Port80-Anzeige in Form von zwei Sieben-Segment-LEDs, die beim Booten den Status wiedergeben. Was die einzelnen Werte bedeuten, verrät das Handbuch en Detail.

BIOS

Das BIOS lag in der Version 612W1P23 vor. Das nVidia Media-Shield-BIOS trägt die Versionsnummer 6.79.

ACPI-Suspend
Das Foxconn-Mainboard unterstützt mit S1 und S3 die beiden wichtigsten Stromsparmodi. Beide lassen sich einzeln im BIOS anwählen. Zusätzlich gibt es die Einstellung „S1+S3“. Aus diesem Modus lässt sich der Computer per Ein/Aus-Schalter oder PS/2-Hardware, aus dem S1-Modus hingegen per Tastendruck, Mausklick oder Drücken des Ein/Aus-Schalters wieder aufwecken. Um den Rechner aus dem S3-Modus wieder zum Arbeiten zu bewegen, braucht man den Ein/Aus-Schalter oder eine PS/2-Tastatur oder -Maus. Mit einer USB-Maus bzw. -Tastatur war ein Aufwecken nicht möglich.

Lüftersteuerung
Fehlanzeige, mehr kann man dazu nicht sagen. Leider haben die Ingenieure bei Foxconn auf die Implementierung verzichtet. In der heutigen Zeit eigentlich schon eine Schande. Alle angeschlossenen Lüfter können völlig ungeregelt ihren Lärmpegel verbreiten. Damit hat sich das Foxconn C51XEM2AA eine deutliche Abwertung eingehandelt!

BIOS flashen
Wer sein BIOS regulär nicht unter Windows flashen möchte, kann dies auch per „Alt-F2“-Tastenkombination beim Booten tun. Nötig ist dazu noch eine Diskette mit der aktualisierten BIOS-Version, die geflasht werden soll. Eine Startdiskette oder DOS-Tools sind nicht mehr nötig.

Sollte das Flashen schiefgehen, so benötigt man eine Diskette mit dem Award-Flash-Programm und einer BIOS-Datei. Das Flash-Programm wird automatisch geladen und das BIOS geflasht. Sehr positiv, denn so entfällt das zeitraubende und teure Austauschen des BIOS-Bausteins.

Software

Nach dem Autostart der beiliegenden CD besteht die Möglichkeit, Treiber und Utilities zu installieren. Bei den Treibern sorgt die Reihenfolge von oben nach unten für die richtige Installations-Reihenfolge. Bei der Software steht außer nTune nur das Foxconn-Update-Tool bereit, zusätzlich gibt es den Acrobat Reader und die Norton-Internet-Security-Suite. Zu guter Letzt können noch die Bedienungsanleitungen für die verbauten Komponenten angezeigt werden.

Leider steht nur der Mainboard-Treiber und das nTune-Programm in einer 64-Bit-Version parat. Hier sollte Foxconn noch nachlegen und neben den kompletten 64-Bit-Treibern die gesamte Software-Ausstattung verfeinern.

Hier noch ein Blick auf nTune auf dem Foxconn C51XEM2AA. Im Vergleich wird die unterschiedliche Unterstützung durch das Tool, je nach BIOS, deutlich. Ausgegraute Werte lassen sich nicht verändern.

MSI K9A Platinum

Mit dem MSI K9A Platinum lag uns auch ein Serien-Mainboard mit ATi Xpress-3200-Chipsatz vor. Leider fehlte wohl versehentlich das Handbuch, wir haben uns daher an der pdf-Version desselben orientiert.

• Lieferumfang
  • Treiber-CD für das Mainboard
  • User's Manual, engl. Handbuch, ca. 87 Seiten
  • 1x Slotblende FireWire400, 1 Port
  • 1x Kombi-Slotblende (D-Bracket 2) mit vier Status-LEDs und zwei USB 2.0-Ports
  • 4x SATA-Datenkabel
  • 2x Stromadapter von 4-polig Molex auf 1x SATA
  • 1x IDE-Rundkabel, 80-polig
  • 1x Floppy-Rundkabel
  • 1x ATX I/O-Blende

Layout

Relativ sparsam ist das Layout des MSI K9A Platinum. Rechts vom CPU-Sockel sind die RAM-Slots angebracht, der Abstand vom oberen PEG-Slot ist groß genug, so dass auch lange Grafikkarten die Montage von RAM-Modulen nicht behindern. Ganz rechts sind der ATX-Stromanschluss sowie IDE- und Floppy-Anschluss platziert. Weiter unten folgen dann die vier nativen SATA-Anschlüsse.

Der Stromanschluss für die CPU liegt direkt unterhalb der passiv gekühlten Drei-Phasen-Spannungsversorgung. Sowohl South- als auch Northbridge sind passiv gekühlt. Der Anschluss für den CPU-Lüfter ist vierpolig ausgeführt – für Lüfter stehen insgesamt drei Anschlüsse zur Verfügung. Zwischen den beiden PEG-Slots sind zwei Slots Platz, die mit den beiden PCIe x1 belegt sind.

Für eine stabilere Spannungsversorgung der Grafikkarten ist über dem oberen PEG-Slot noch ein vierpoliger Stromanschluss platziert. Viele der Anschlüsse auf dem Mainboard sind farbig codiert und erleichtern so das Aufsetzen der Kabel. Interessant ist das Fehlen des BIOS-Baustein. Zwar gibt es eine Puffer-Batterie und einen Clear-CMOS-Jumper, aber keinen Sockel mit BIOS-Baustein. Scheinbar übernimmt der MSI-eigene Dual-CoreCell-Chip diese Aufgabe.

BIOS

Das BIOS lag in der Version V1.21 vor. Das ATi-RAID/AHCI-BIOS trägt die Versionsnummer 2.5.1540.18.

ACPI-Suspend
Das MSI-Mainboard unterstützt mit S1 und S3 die beiden wichtigsten Stromsparmodi. Beide lassen sich einzeln im BIOS anwählen. Zusätzlich gibt es die Einstellung „Auto“. Aus diesem Modus lässt sich der Computer per Ein/Aus-Schalter oder PS/2-Hardware, aus dem S1-Modus hingegen per Tastendruck, Mausklick oder Drücken des Ein/Aus-Schalters wieder aufwecken. Um den Rechner aus dem S3-Modus wieder zum Arbeiten zu bewegen, braucht man den Ein/Aus-Schalter oder eine PS/2-Tastatur oder -Maus. Mit einer USB-Maus bzw. -Tastatur war trotz entsprechend aktivierter BIOS-Option ein Aufwecken nicht möglich.

Lüftersteuerung
Die Lüftersteuerung beim K9A ist nur sehr rudimentär ausgeführt, lediglich der CPU-Lüfter lässt sich abhängig von der Temperatur regeln. Andere Hersteller bieten hier deutlich mehr, vor allem da der verbaute Winbond-Chip durchaus mehrere Lüfter regeln kann.

Software

Die Autostart-CD bietet dem Benutzer die Möglichkeit, alle notwendigen Treiber zu installieren. Zusätzlich können auch Zusatzprogramme wie MSI Live Update oder CoreCenter per Mausklick installiert werden. Leider liegen sowohl Treiber als auch Software nur zum Teil in 64-Bit-Versionen vor, wie ein Blick auf den Inhalt der CD zeigt. Eine weitere Kleinigkeit, an der MSI arbeiten sollte.

MSI K9N SLI Platinum

Auch wenn es sich „nur“ um ein Mainboard mit nForce-570-SLI-Chipsatz handelt, ist das MSI K9N SLI Platinum gut ausgestattet und bietet einen guten Lieferumfang.

• Lieferumfang
  • Treiber-CD für das Mainboard
  • User's Manual, engl. Handbuch, ca. 144 Seiten
  • 1x SLI-Bridge
  • 1x Slotblenden-Halter für SLI-Bridge
  • 1x Slotblende FireWire400, 2 Ports
  • 1x Kombi-Slotblende (D-Bracket 2) mit vier Status-LEDs und zwei USB 2.0-Ports
  • 4x SATA-Datenkabel
  • 2x Stromadapter von 4-polig Molex auf 1x SATA
  • 1x IDE-Rundkabel, 80-polig
  • 1x Floppy-Rundkabel
  • 1x ATX I/O-Blende

Layout

Auffallend am MSI K9N SLI Platinum ist sicher der große, flache Aluminium-Kühlkörper über dem nForce-570-SLI-Chipsatz, der zwar lautlos aber vielleicht doch nicht so richtig kühlt, wie unsere Messungen zeigen werden. Das Layout selber hat keine Auffälligkeiten. Die RAM-Slots sind oben rechts angeordnet, allerdings werden bei langen Grafikkarten Tausch-Aktionen von RAM-Riegeln verhindert. Rechts oben am Rand befinden sich der Floppy-, IDE- und der 24-polige ATX-Stromanschluss. Der vierpolig Stromanschluss für die CPU befindet sich direkt neben dem CPU-Sockel unterhalb der passiv gekühlten Drei-Phasen-Stromversorgung der CPU.

Die sechs SATA-Anschlüsse liegen rechts am Rand, wobei der fünfte Anschluss durch die von uns verwendete Grafikkarte 7900 GTX blockiert wird. Zwischen den beiden PEG-Slots sind zwei PCIe-x1-Slots platziert, direkt oberhalb vom ersten PEG-Slot befindet sich der zusätzliche vierpolige Stromanschluss für den SLI-Betrieb. Auch im SLI-Betrieb stehen zwei PCI-Slots zur Verfügung, eine Wohltat für viele Anwender von zusätzlichen WLAN- oder Soundkarten.

MSI bietet nur drei Lüfteranschlüsse an, wobei wie bei den anderen AM2-Mainboards auch hier der Anschluss für den CPU-Lüfter vierpolig ist. Neben dem BIOS-Chip findet sich noch ein Taster, der für den CMOS-Reset gedacht ist. Alle Anschlüsse sind farbig codiert und erleichtern so das Aufstecken der Kabel deutlich.

BIOS

Das BIOS lag in der Version V1.30 vor. Das nVidia Media-Shield-BIOS trägt die Versionsnummer 6.73.

ACPI-Suspend
Das Foxconn-Mainboard unterstützt mit S1 und S3 die beiden wichtigsten Stromsparmodi. Beide lassen sich einzeln im BIOS anwählen. Zusätzlich gibt es die Einstellung „Auto“. Aus diesem Modus lässt sich der Computer nur per Ein/Aus-Schalter, aus dem S1-Modus hingegen per Tastendruck, Mausklick oder Drücken des Ein/Aus-Schalters wieder aufwecken. Um den Rechner aus dem S3-Modus wieder zum Arbeiten zu bewegen, braucht man den Ein/Aus-Schalter oder eine PS/2-Tastatur oder -Maus. Mit einer USB-Maus bzw. -Tastatur war trotz entsprechend aktivierter BIOS-Option ein Aufwecken nicht möglich.

Lüftersteuerung
Die Lüftersteuerung ist wie beim K9A nur sehr rudimentär ausgeführt, lediglich der CPU-Lüfter lässt sich abhängig von der Temperatur regeln. Andere Hersteller bieten hier erneut deutlich mehr, vor allem da der verbaute Winbond-Chip wiederum mehrere Lüfter regeln kann.

Software

MSI bekleckert sich beim K9N SLI Platinum in diesem Test nicht gerade mit Ruhm. Was dem „normalen“ User meist verborgen bleibt, ist ein fehlender Treiber auf der Mainboard-CD. Der Windows Gerätemanager meldet mit gelben Ausrufezeichen ein unbekanntes ACPI-Gerät, das sich im Nachhinein als „AMD away Mode“ herausstellt. Leider helfen die deutschen MSI-Seiten bei der Suche nach einem passenden Treiber keineswegs weiter, nur wer des Englischen mächtig ist, findet auf den dortigen Seiten den passenden Treiber [25]. Hier sollte MSI seinen deutschsprachigen Support deutlich verbessern.

Die Autostart-CD bietet dem Benutzer ansonsten die Möglichkeit, alle notwendigen Treiber zu installieren. Zusatzprogramme wie MSI Live Update oder CoreCenter können per Mausklick installiert werden. Leider liegen sowohl Treiber als auch Software nur zum Teil in 64-Bit-Versionen vor. Eine weitere Kleinigkeit, an der MSI arbeiten sollte. Beim K9N ist auch nTune von nVidia auf der CD abgelegt.

Hier noch ein Blick auf nTune auf dem MSI K9N SLI Platinum. Im Vergleich wird die unterschiedliche Unterstützung durch das Tool, je nach BIOS, deutlich. Ausgegraute Werte lassen sich nicht verändern.

Testsystem

• Prozessor
  • AMD Athlon 64 X2 3800+, Sockel AM2
• CPU-Kühler
  • AMD Boxed-Kühler
• Motherboard
  • Asus M2N32SLI Deluxe Wireless Edition
• Arbeitsspeicher
  • 2x512 MB DDR2-1066 Corsair CMS2X512-8500 (DDR2-800 CL4-4-4-12)
• Grafikkarte
  • nVidia 7900 GTX [26]
• Peripherie
  • Samsung P80SD SATA II, 80 GB (1x System, 3x RAID)
  • Pioneer DVD-ROM DVD-105
  • Iomega 250 GB USB 2.0 / FireWire 400/800 extern
• Sonstiges
  • Avance B031 Gehäuse [27]
  • Tagan TG480-U22-2Force-Netzteil, 480 Watt
  • Noiseblocker S2 Ultra-Silent-Fan 80 mm [28] (Drei Stück)
• Software
  • Windows XP Professional SP2
  • DirectX 9.0c (Juni 2006)
• Treiber
  • nForce 9.35 WHQL
  • nVidia ForceWare 91.31 WHQL

Benchmarks

• Synthetische Benchmarks
  • PCMark05 1.1.0
  • SiSoft Sandra Professional 2007
  • PCI Express-Rückkanal-Bandbreite
• System-Benchmarks
  • WorldBench 5
• Schnittstellen
  • Netzwerk: NTtttcp
  • USB 2.0: HDTach 3.0.1.0 zur externen Festplatte
  • FireWire 400/800: HDTach 3.0.1.0 zur externen Festplatte
  • Sound: RightMark Audio Analyzer 5.5
• Controller
  • RAID 0: HDTach 3.0.1.0
  • RAID 1: HDTach 3.0.1.0
  • RAID 5: HDTach 3.0.1.0
• Spiele
  • Fear
  • Half-Life 2 - Lost Coast
  • Oblivion
  • Quake 4

Alle Benchmarks werden in einer Bildschirmauflösung von 1280x1024 mit 32 Bit Farbtiefe durchgeführt. Alle Messungen werden unabhängig vom Chipsatz mit nur einer Grafikkarte vorgenommen.

Synthetische Benchmarks

PCMark05

• Offizielle Website: www.futuremark.com [29]


• Download: ComputerBase.de [30]


  • Kostenpunkt: kostenlose Standardversion, jedoch nur mit eingeschränkten Funktionen


• Was benchen wir?


  • Version 1.10 Professional


  • Default-Benchmark


  • Besondere Einstellungen: - keine -

PCMark05 - Gesamt MSI K9N SLI Platinum 5.619 MSI K9A Platinum 5.563 Foxconn C51XEM2AA 5.523 Asus Crosshair 5.351 Asus M2N32-SLI Deluxe 5.345 Angaben in Punkten

PCMark05 - Festplatte MSI K9N SLI Platinum 6.532 Asus M2N32-SLI Deluxe 6.527 Foxconn C51XEM2AA 6.512 Asus Crosshair 6.327 MSI K9A Platinum 5.957 Angaben in Punkten

PCMark05 - Grafikkarte Foxconn C51XEM2AA 8.080 Asus M2N32-SLI Deluxe 7.979 MSI K9N SLI Platinum 7.971 MSI K9A Platinum 7.967 Asus Crosshair 7.883 Angaben in Punkten

PCMark05 - Prozessor Asus M2N32-SLI Deluxe 4.108 MSI K9A Platinum 4.102 Foxconn C51XEM2AA 4.087 MSI K9N SLI Platinum 4.087 Asus Crosshair 4.075 Angaben in Punkten

PCMark05 - Speicher MSI K9A Platinum 3.996 MSI K9N SLI Platinum 3.964 Asus M2N32-SLI Deluxe 3.905 Asus Crosshair 3.824 Foxconn C51XEM2AA 3.819 Angaben in Punkten

Sandra 2007

• Offizielle Website: www.sisoftware.co.uk [31]


• Download: ComputerBase.de [32]


  • Kostenpunkt: kostenlose Standardversion


• Was benchen wir?


  • Sandra Professional 2007


  • Arithmetik- und Multimedia-Leistung der CPU, Speichertransferraten


  • Besondere Einstellungen: - keine -

Sandra 2007 - Multimedia  Integer  Float Foxconn C51XEM2AA 37.588 40.909 MSI K9N SLI Platinum 37.601 40.924 Asus Crosshair 37.754 41.160 Asus M2N32-SLI Deluxe 37.810 41.175 MSI K9A Platinum 37.830 41.196 Angaben in Instruktionen pro Sekunde (it/s)

Sandra 2007 - Memory  Int ALU  Float FPU Foxconn C51XEM2AA 7.627 7.607 MSI K9N SLI Platinum 7.636 7.605 MSI K9A Platinum 7.735 7.690 Asus Crosshair 7.773 7.763 Asus M2N32-SLI Deluxe 7.802 7.760 Angaben in Megabyte pro Sekunde (MB/s)

PCI Express-Leistung

Mit einem älteren Tool aus dem Jahr 2002 von der Firma Serious Magic [33] lässt sich die Geschwindigkeit des Rückkanals der Grafikkarte messen. Indirekt kann man so die Bandbreite des PCIe-Buses messen.

PCI Express Rückkanal Bandbreite Foxconn C51XEM2AA 1.152 MSI K9N SLI Platinum 1.136 Asus Crosshair 1.136 MSI K9A Platinum 1.134 Asus M2N32-SLI Deluxe 1.133 Angaben in Megabyte pro Sekunde (MB/s)

System-Benchmarks

Worldbench

• Offizielle Website: www.pcworld.com [34]


• Download: Kein Download möglich


  • Kostenpunkt: 249 US-Dollar


• Was benchen wir?


  • Version 5


  • Kompletter Benchmark-Durchlauf


  • Besondere Einstellungen: - keine -

Worldbench - Gesamt MSI K9N SLI Platinum 112 MSI K9A Platinum 112 Foxconn C51XEM2AA 111 Asus M2N32-SLI Deluxe 110 Asus Crosshair 110 Angaben in Punkten

ACDSee PowerPack 5.0

Worldbench - ACDSee MSI K9N SLI Platinum 542 Asus M2N32-SLI Deluxe 543 Asus Crosshair 548 Foxconn C51XEM2AA 552 MSI K9A Platinum 561 Angaben in Sekunden

Adobe Photoshop 7.0.1

WorldBench - Adobe Photoshop Asus M2N32-SLI Deluxe 361 MSI K9N SLI Platinum 362 Asus Crosshair 363 Foxconn C51XEM2AA 364 MSI K9A Platinum 366 Angaben in Sekunden

Adobe Premiere 6.5

WorldBench - Adobe Premiere MSI K9A Platinum 373 MSI K9N SLI Platinum 379 Asus Crosshair 383 Asus M2N32-SLI Deluxe 386 Foxconn C51XEM2AA 387 Angaben in Sekunden

Nero Express 6.0.0.3

WorldBench - Nero Express MSI K9N SLI Platinum 218 Asus Crosshair 224 MSI K9A Platinum 228 Asus M2N32-SLI Deluxe 229 Foxconn C51XEM2AA 229 Angaben in Sekunden

Discreet 3ds max 5.1

WorldBench - 3ds max (DirectX) MSI K9N SLI Platinum 267 MSI K9A Platinum 274 Asus M2N32-SLI Deluxe 275 Asus Crosshair 276 Foxconn C51XEM2AA 278 Angaben in Sekunden

WorldBench - 3ds max (OpenGL) MSI K9N SLI Platinum 304 Asus M2N32-SLI Deluxe 307 MSI K9A Platinum 309 Asus Crosshair 310 Foxconn C51XEM2AA 313 Angaben in Sekunden

MS Office XP SP2

WorldBench - MS Office MSI K9N SLI Platinum 525 Asus M2N32-SLI Deluxe 533 Asus Crosshair 541 MSI K9A Platinum 541 Foxconn C51XEM2AA 543 Angaben in Sekunden

MS Media Encoder 9.0

WorldBench - MS Media Encoder Asus Crosshair 302 Foxconn C51XEM2AA 303 MSI K9A Platinum 303 Asus M2N32-SLI Deluxe 308 MSI K9N SLI Platinum 309 Angaben in Sekunden

Mozilla 1.4

WorldBench - Mozilla MSI K9A Platinum 377 Foxconn C51XEM2AA 384 Asus Crosshair 406 MSI K9N SLI Platinum 409 Asus M2N32-SLI Deluxe 417 Angaben in Sekunden

Multitasking

WorldBench - Multitasking MSI K9A Platinum 452 Foxconn C51XEM2AA 459 MSI K9N SLI Platinum 459 Asus Crosshair 483 Asus M2N32-SLI Deluxe 490 Angaben in Sekunden

Musicmatch Jukebox 7.10

WorldBench - MusicMatch Jukebox Asus M2N32-SLI Deluxe 527 Asus Crosshair 528 MSI K9A Platinum 528 MSI K9N SLI Platinum 529 Foxconn C51XEM2AA 531 Angaben in Sekunden

VideoWave Movie Creator 1.5

WorldBench - Roxio Movie Creator Asus M2N32-SLI Deluxe 277 Asus Crosshair 277 MSI K9A Platinum 278 Foxconn C51XEM2AA 279 MSI K9N SLI Platinum 279 Angaben in Sekunden

WinZip 8.1

WorldBench - WinZip MSI K9N SLI Platinum 310 Asus M2N32-SLI Deluxe 312 Asus Crosshair 315 MSI K9A Platinum 317 Foxconn C51XEM2AA 319 Angaben in Sekunden

Schnittstellen

Netzwerk

• Offizielle Website: www.microsoft.com [35]


• Download: Kein Download möglich


  • Kostenpunkt: 199 US-Dollar oder per MSDN-Mitgliedschaft


• Was benchen wir?


  • NTttcp Windows 2000 DDK


  • Server: NTttcps -m 4,0,‹client IP› -a 4 -l 256000 -n 30000
    Client (zu testender Rechner): NTttcpr -m 4,0,‹server IP› -a 4 -l 256000 -n 30000


  • Besondere Einstellungen: - keine -

Fehlende Werte in den Diagrammen deuten auf nicht vorhandene zweite Controller hin.

Netzwerk - Daten-Durchsatz  Erste Schnittstelle  Zweite Schnittstelle Asus M2N32-SLI Deluxe 836,655 Hinweis: 832,005 mit TCP/IP Beschleunigung 834,035 Hinweis: 837,374 mit TCP/IP Beschleunigung Foxconn C51XEM2AA 838,294 Hinweis: 875,105 mit TCP/IP Beschleunigung 849,829 Hinweis: 875,166 mit TCP/IP Beschleunigung Asus Crosshair 907,083 Hinweis: 869,739 mit TCP/IP Beschleunigung 903,760 Hinweis: 869,326 mit TCP/IP Beschleunigung MSI K9N SLI Platinum 915,513 Hinweis: 889,423 mit TCP/IP Beschleunigung 918,857 Hinweis: 899,356 mit TCP/IP Beschleunigung MSI K9A Platinum 919,212 Hinweis: RTL8111 656,961 Hinweis: RTL8110 Angaben in Megabit pro Sekunde

Netzwerk - CPU-Last  Erste Schnittstelle  Zweite Schnittstelle Asus M2N32-SLI Deluxe 20,40 Hinweis: 16,17 mit TCP/IP Beschleunigung 18,30 Hinweis: 14,80 mit TCP/IP Beschleunigung MSI K9N SLI Platinum 20,45 Hinweis: 14,01 mit TCP/IP Beschleunigung 19,44 Hinweis: 14,24 mit TCP/IP Beschleunigung Asus Crosshair 23,11 Hinweis: 17,64 mit TCP/IP Beschleunigung 21,79 Hinweis: 16,35 mit TCP/IP Beschleunigung MSI K9A Platinum 23,42 Hinweis: RTL8111 23,31 Hinweis: RTL8110 Foxconn C51XEM2AA 23,96 Hinweis: 12,0 mit TCP/IP Beschleunigung 28,06 Hinweis: 16,49 mit TCP/IP Beschleunigung Angaben in Prozent

Positiv ist die deutlich geringere CPU-Last bei aktivierter Hardware-Beschleunigung der nVidia-Chipsätze hervorzuheben. Diese wird allerdings mit einer geringfügig geringeren Bandbreite erkauft. Viel schlimmer wiegt jedoch die notwendige Zeit beim Windows-Start. Satte 90 Sekunden länger dauert es, bis die Netzwerkverbindungen endlich in der Taskleiste erscheinen und das System dann auch tatsächlich uneingeschränkt für das Arbeiten zur Verfügung steht. Hier sollte nVidia auf jeden Fall kurzfristig nachbessern, sofern die Treiber/Software dies zulassen!

USB

• Offizielle Website: Simpli Software.com [36]


• Download: ComputerBase.de [37]

  • Kostenpunkt: kostenlose Standardversion, jedoch nur mit eingeschränkten Funktionen


• Was benchen wir?

  • Wir ermitteln die Schnittstellen-Geschwindigkeit mit Hilfe von HD Tach 3.0.1.0 RW

  • Besondere Einstellungen: Long bench (32 MB zones)

USB Schnittstelle - Durchschnitt MSI K9A Platinum 32,5 MSI K9N SLI Platinum 30,8 Asus M2N32-SLI Deluxe 30,7 Foxconn C51XEM2AA 30,7 Asus Crosshair 30,6 Angaben in Megabyte pro Sekunde (MB/s)

USB Schnittstelle - Burst MSI K9A Platinum 33,1 Asus M2N32-SLI Deluxe 31,8 Asus Crosshair 31,1 Foxconn C51XEM2AA 31,0 MSI K9N SLI Platinum 31,0 Angaben in Megabyte pro Sekunde (MB/s)

USB Schnittstelle - CPU-Last Foxconn C51XEM2AA 7 MSI K9A Platinum 7 MSI K9N SLI Platinum 5 Asus Crosshair 5 Asus M2N32-SLI Deluxe 2 Angaben in Prozent

FireWire

FireWire Schnittstelle - Durchschnitt Asus M2N32-SLI Deluxe 40,4 Asus Crosshair 39,8 MSI K9N SLI Platinum 39,2 MSI K9A Platinum 38,9 Foxconn C51XEM2AA 29,6 Hinweis: FireWire 800: 49,8 Angaben in Megabyte pro Sekunde (MB/s)

FireWire Schnittstelle - Burst Asus M2N32-SLI Deluxe 42,9 Asus Crosshair 42,7 MSI K9N SLI Platinum 41,8 MSI K9A Platinum 41,1 Foxconn C51XEM2AA 31,1 Hinweis: FireWire 800: 85,0 Angaben in Megabyte pro Sekunde (MB/s)

FireWire Schnittstelle - CPU-Last Asus Crosshair 3 Foxconn C51XEM2AA 2 Hinweis: FireWire 800: 2 MSI K9A Platinum 2 Asus M2N32-SLI Deluxe 1 MSI K9N SLI Platinum 1 Angaben in Prozent

Sound

• Offizielle Website: audio.rightmark.com [38]


• Download: audio.rightmark.com [39]

  • Kostenpunkt: kostenlose Standardversion


• Was benchen wir?

  • Mit einer Creative X-Fi in einem zweiten System wird die Qualität des Audio-Eingangs und -Ausgangs gemessen

  • Besondere Einstellungen: - keine -

Controller

• Offizielle Website: Simpli Software.com [35]


• Download: ComputerBase.de [36]

  • Kostenpunkt: kostenlose Standardversion, jedoch nur mit eingeschränkten Funktionen


• Was benchen wir?

  • Wir ermitteln die Schnittstellen-Geschwindigkeit mit Hilfe von HD Tach 3.0.1.0 RW

  • Besondere Einstellungen: Long bench (32 MB zones), nur Lesen

Fehlende Werte in den Diagrammen deuten auf nicht vorhandene zweite Controller hin oder auf das Fehlen der technischen Möglichkeit, den entsprechenden Modus auszuführen.

RAID 0

RAID 0 - Lesen Durchschnitt   Chipsatz: MSI K9A Platinum 96,7 MSI K9N SLI Platinum 93,4 Foxconn C51XEM2AA 92,1 Asus Crosshair 91,8 Asus M2N32-SLI Deluxe 91,2 Angaben in Megabyte pro Sekunde (MB/s)

RAID 0 - Schreiben Durchschnitt   Chipsatz: Asus M2N32-SLI Deluxe 92,7 MSI K9N SLI Platinum 92,5 Asus Crosshair 92,4 Foxconn C51XEM2AA 92,2 MSI K9A Platinum 86,2 Angaben in Megabyte pro Sekunde (MB/s)

RAID 0 - Burst   Chipsatz: MSI K9N SLI Platinum 256,9 Foxconn C51XEM2AA 250,5 Asus Crosshair 244,9 Asus M2N32-SLI Deluxe 235,2 MSI K9A Platinum 216,1 Angaben in Megabyte pro Sekunde (MB/s)

RAID 0 - CPU-Last   Chipsatz: Foxconn C51XEM2AA 8 Asus Crosshair 8 Asus M2N32-SLI Deluxe 7 MSI K9N SLI Platinum 7 MSI K9A Platinum 5 Angaben in Prozent

RAID 1

RAID 1 - Lesen Durchschnitt   Chipsatz: MSI K9A Platinum 49,7 Asus M2N32-SLI Deluxe 48,9 Foxconn C51XEM2AA 47,5 Asus Crosshair 41,0 MSI K9N SLI Platinum 39,5 Angaben in Megabyte pro Sekunde (MB/s)

RAID 1 - Schreiben Durchschnitt   Chipsatz: MSI K9N SLI Platinum 47,0 Asus M2N32-SLI Deluxe 46,9 Foxconn C51XEM2AA 46,8 Asus Crosshair 46,7 MSI K9A Platinum 46,7 Angaben in Megabyte pro Sekunde (MB/s)

RAID 1 - Burst   Chipsatz: MSI K9A Platinum 152,8 Foxconn C51XEM2AA 51,2 MSI K9N SLI Platinum 37,4 Asus Crosshair 36,7 Asus M2N32-SLI Deluxe 35,7 Angaben in Megabyte pro Sekunde (MB/s)

RAID 1 - CPU-Last   Chipsatz: MSI K9A Platinum 4 Foxconn C51XEM2AA 3 MSI K9N SLI Platinum 3 Asus M2N32-SLI Deluxe 2 Asus Crosshair 2 Angaben in Prozent

RAID 5

RAID 5 - Lesen Durchschnitt   Chipsatz: MSI K9N SLI Platinum 87,5 Foxconn C51XEM2AA 70,3 Asus Crosshair 68,0 Asus M2N32-SLI Deluxe 63,5 Angaben in Megabyte pro Sekunde (MB/s)

RAID 5 - Schreiben Durchschnitt   Chipsatz: MSI K9N SLI Platinum 20,8 Foxconn C51XEM2AA 20,6 Asus M2N32-SLI Deluxe 20,4 Asus Crosshair 20,2 Angaben in Megabyte pro Sekunde (MB/s)

RAID 5 - Burst   Chipsatz: MSI K9N SLI Platinum 226,6 Asus Crosshair 193,2 Foxconn C51XEM2AA 189,9 Asus M2N32-SLI Deluxe 174,8 Angaben in Megabyte pro Sekunde (MB/s)

RAID 5 - CPU-Last   Chipsatz: Asus M2N32-SLI Deluxe 11 Asus Crosshair 11 Foxconn C51XEM2AA 10 MSI K9N SLI Platinum 8 Angaben in Prozent

Spiele

F.E.A.R.

Doom 3 bekommt Konkurrenz – und was für Eine! Die Programmierer des Gruselshooters F.E.A.R. scheinen sich Doom 3 als großes Vorbild ausgesucht zu haben, wobei man allerdings fast alles besser zu machen scheint. Unter anderem wird die sehr beklemmende Atmosphäre durch eine Grafikqualität erreicht, die ihres Gleichen sucht. Shadereffekte in Massen, wunderschönes Bump-Mapping, sehr spektakuläre Schattenwürfe, detaillierte Texturen sowie hübsch aussehende Partikeleffekte und noch vieles mehr bekommt der Spieler zu Gesicht, weswegen F.E.A.R. bereits Pflicht für einen guten Benchmark-Parcours geworden ist. Wir verwenden mittlerweile für diese Zwecke die Vollversion, die über eine integrierte Benchmarkfunktion verfügt. Jene zeigt ein Gefecht sowie eine größere Explosion, die durch eine sich frei bewegende Kamera aufgenommen worden sind.

Fear Asus M2N32-SLI Deluxe 98 Asus Crosshair 98 Foxconn C51XEM2AA 94 MSI K9A Platinum 94 MSI K9N SLI Platinum 93 Angaben in Bildern pro Sekunde (FPS)

Half-Life 2 - Lost Coast

Half-Life 2 ist wohl zweifellos aufgrund seines legendären Vorgängers eines der meist erwarteten Spiele aller Zeiten gewesen. Den Erwartungen wurde das Spiel oftmals gerecht und begeistert nicht nur in spielerischer Hinsicht, sondern auch durch seine Grafik, die unter anderem durch massiven „Shader Model 2.0“-Einsatz ermöglicht wird. Einige Monate nach der Erscheinung brachte Valve die kostenlose Technologiedemo „Lost Coast“ auf den Markt, die als Besonderheit High-Dynamic-Range-Rendering unterstützt und somit nicht nur einen deutlich höheren Lichtumfang sowie Lichtdynamik bietet, sondern auch die Hardware bis auf das Äußerste fordert.

Half-Life 2 - Lost Coast MSI K9A Platinum 80,51 Asus Crosshair 80,30 MSI K9N SLI Platinum 80,29 Asus M2N32-SLI Deluxe 80,01 Foxconn C51XEM2AA 79,23 Angaben in Bildern pro Sekunde (FPS)

Oblivion

Bereits der Vorgänger „Morrorwind“ hat bei vielen Spielefans eine richtige Begeisterung hervorgerufen und bei dem Nachfolger „Oblivion“ scheint dies nicht anders zu sein. Zu kaum einem Spiel findet man derzeit mehr Diskussionen im Internet. Aber nicht nur spielerisch, auch grafisch kann Oblivion überzeugen und fährt, um dieses Ziel zu erreichen, schwere Geschütze auf. Noch niemals zuvor wurde HDRR mit dynamischem Tone-Mapping derartig realistisch eingesetzt. Darüber hinaus kann das Spiel mit schönen Schatteneffekten sowie stellenweise hoch auflösenden Texturen und Partikeleffekte glänzen. Dementsprechend ist Oblivion geradezu prädestiniert für einen guten Benchmarkparcours. Die verwendete Szene zeigt nicht nur eine aufwendige Beleuchtung, auch mehrere Sträucher und Bäume sind zu sehen, die vor allem die GPU extrem stark belasten.

Oblivion MSI K9A Platinum 53,4 Asus M2N32-SLI Deluxe 52,1 MSI K9N SLI Platinum 51,9 Asus Crosshair 51,0 Foxconn C51XEM2AA 50,8 Angaben in Bildern pro Sekunde (FPS)

Quake 4

Die bekannte Quake-Reihe von ID-Software ist jedes mal ein Highlight für einen „First Person Shooter“-Fan, da die Spiele nicht nur einen hohen Unterhaltungswert bieten, sondern auch mit einer Grafikpracht daherkommen, die häufig die Messlatte ein gutes Stück höher legt. Die aktuelle Version, Quake 4, wurde allerdings von Raven Software programmiert und nutzt eine leicht weiterentwickelte Doom-3-Engine. Somit liegt die Grafik auf einem hohen Niveau, kann aber keine neue Maßstäbe setzen. Nichtsdestotrotz bietet das Spiel mit aufwändigen Charaktertexturen und vielen Schattenspielen einiges fürs Auge. Die ausgesuchte Timedemo zeigt mehrere Feuergefechte sowie spektakuläre Schatten- und Farbspiele. Nach dem Patchen des Spiels auf die Version 1.2 ist auch der Bug verschwunden, dass weder die Spielerschatten noch die Waffeneffekte dargestellt werden. Somit entsprechen die ermittelten Ergebnisse nun dem „wahren“ Spielverlauf.

Quake 4 MSI K9N SLI Platinum 98,26 MSI K9A Platinum 97,78 Foxconn C51XEM2AA 96,48 Asus M2N32-SLI Deluxe 95,09 Asus Crosshair 94,48 Angaben in Bildern pro Sekunde (FPS)

Stromaufnahme

Wie bereits gehabt, messen wir die Stromaufnahme der Mainboards. Zum Einen im Idle-Modus auf dem Windows-Desktop, zum Anderen unter Last, erzeugt durch Prime95 und 3DMark05, sowie im BIOS. Wir geben die gesamte Stromaufnahme des Systems an (ohne Monitor!).

Stromaufnahme  Idle  Last  BIOS MSI K9A Platinum 136,0 Hinweis: 96W nach ca. 5 Min. Idle 226,0 165,0 MSI K9N SLI Platinum 147,4 248,0 179,0 Asus M2N32-SLI Deluxe 154,6 264,0 226,4 Foxconn C51XEM2AA 157,5 267,0 198,0 Asus Crosshair 159,3 258,0 189,6 Angaben in Watt (W)

Beim MSI K9A Platinum ist der nach zirka fünf Minuten deutlich reduzierte Strombedarf auffallend. Obwohl Cool & Quiet deaktiviert ist, hat ATi scheinbar nicht weiter dokumentierte Stromsparfunktionen implementiert. So sinkt der Strombedarf auf knapp unter 100 Watt. Der Strombedarf des ATi Xpress 3200 liegt damit deutlich unter dem der anderen Probanden mit nVidia-Chipsätzen.

Temperaturen

Temperaturen Idle  Chipsatz (Northbridge)  Chipsatz (Southbridge)  CPU-Stromversorgung Asus Crosshair 39,5 43,0 32,0 Asus M2N32-SLI Deluxe 40,5 38,5 43,5 MSI K9A Platinum 45,0 42,5 29,5 Foxconn C51XEM2AA 53,5 36,5 32,0 MSI K9N SLI Platinum 72,0 25,5 Angaben in °C

Temperaturen Last  Chipsatz (Northbridge)  Chipsatz (Southbridge)  CPU-Stromversorgung Asus M2N32-SLI Deluxe 40,5 42,5 53,5 Asus Crosshair 41,5 51,5 39,0 MSI K9A Platinum 53,0 52,0 35,0 Foxconn C51XEM2AA 59,0 41,0 46,5 MSI K9N SLI Platinum 75,0 30,0 Angaben in °C

Overclocking

Natürlich ist auch das Thema Overclocking mit dem Sockel AM2 weiterhin aktuell. Der RAM-Takt lässt sich, zumindest mit den aktuellen CPU-Revisionen, nicht mit einem Multiplikator betreiben, der Taktraten über realen 200 MHz erlaubt. Auf die Auflistung der vielen BIOS-Optionen verzichten wir in Zukunft, Interessierte finden in unseren Screenshots bereits viele Daten, ansonsten ist der Download des Handbuchs zu empfehlen.

Wie bereits bei den Sockel-939-Prozessoren haben wir auch mit den AM2-Mainboards eingeschränkte Versuche zum Übertakten unternommen. Wir wollen hier keine Rekorde aufstellen, sondern einfach die OC-Möglichkeiten zeigen und mit Screenshots von CPU-Z dokumentieren. Die maximal erreichte Höhe des Referenztaktes dient uns dabei als Vergleichswert zwischen den getesteten Mainboards. Wir geben diesen Wert im Diagramm an. Die CPU-Spannung wurde auf 1,45 Volt, die des RAMs auf 2,2 Volt angehoben. Die maximale, stabile Prozessorfrequenz haben wir bei 2.850 MHz erreicht, darüber meldet Prime95 Fehler. Die RAM-Timings bleiben unangetastet.

Nun erhöhen wir den Referenztakt erst in 5-MHz-Schritten, bis die Grenzen des Mainboards erreicht sind. Danach wird in 1-MHz-Schritten der höchste Wert ermittelt. Natürlich wird dazu der Multiplikator der CPU, die Geschwindigkeit des HT-Link und der RAM-Takt gesenkt. Überprüft wird die System-Stabilität mit Prime95, das recht empfindlich auf zu hoch getaktete Systeme reagiert.

Die nachstehend gezeigten OC-Ergebnisse wurden mit folgenden Einstellungen erreicht:

• HTT auf 3x200 MHz
• RAM-Takt auf 100 MHz
• CPU-Multiplikator auf 6x

OC - Referenztakt MSI K9N SLI Platinum 343 Asus M2N32-SLI Deluxe 342 Foxconn C51XEM2AA 340 MSI K9A Platinum 338 Asus Crosshair 336 Angaben in MHz

Ranking

Kommen wir zur Zusammenfassung der bisherigen Ergebnisse in den einzelnen Kategorien. Wir geben ein Ranking der getesteten Mainboards in den Bereichen „Synthetische Benchmarks“, „Anwendungen“, „Schnittstellen“ und „Spiele“. Bei den Schnittstellen berücksichtigen wir auch schwächer ausgestattete Mainboards und verzichten bei der Aufführung in der Kategorie „Ausstattungsbereinigt“ auf zusätzliche Schnittstellen in den Bereichen Netzwerk und RAID. Als Beispiel sei hier das MSI K9A Platinum genannt, das sich nach dem abgeschlagenen letzten Platz dann deutlich von den Mitbewerbern absetzen kann.

Performance-Rating: Synthetisch MSI K9N SLI Platinum 99,1 Asus M2N32-SLI Deluxe 99,0 Foxconn C51XEM2AA 98,6 MSI K9A Platinum 98,5 Asus Crosshair 98,2 Angaben in Prozent

Performance-Rating: Anwendungen MSI K9N SLI Platinum 99,0 MSI K9A Platinum 98,6 Foxconn C51XEM2AA 97,9 Asus Crosshair 97,7 Asus M2N32-SLI Deluxe 97,5 Angaben in Prozent

Performance-Rating: Spiele MSI K9A Platinum 98,9 Asus M2N32-SLI Deluxe 98,4 MSI K9N SLI Platinum 98,0 Asus Crosshair 97,8 Foxconn C51XEM2AA 96,9 Angaben in Prozent

Performance-Rating: Schnittstellen MSI K9N SLI Platinum 59,3 Asus Crosshair 57,5 Asus M2N32-SLI Deluxe 57,0 Foxconn C51XEM2AA 56,1 MSI K9A Platinum 49,5 Angaben in Prozent

Schnittstellen (Ausstattungsbereinigt) MSI K9A Platinum 97,1 Asus M2N32-SLI Deluxe 89,9 MSI K9N SLI Platinum 89,3 Asus Crosshair 89,2 Foxconn C51XEM2AA 86,0 Angaben in Prozent

Nachdem sich der interessierte Leser seinen Favoriten in den einzelnen Kategorien aussuchen konnte geben wir natürlich auch ein Gesamt-Rating ab, in welchem die Ergebnisse aus allen Kategorien einfließen. Der Gerechtigkeit halber nutzen wir bei den „Schnittstellen“ die ausstattungsbereingte Version. Darin wird nur die FireWire-, USB-, und RAID-Performance der jeweils primären Schnittstelle bewertet.

Performance-Rating: Gesamt MSI K9A Platinum 99,8 MSI K9N SLI Platinum 97,8 Asus M2N32-SLI Deluxe 97,6 Asus Crosshair 97,1 Foxconn C51XEM2AA 96,2 Angaben in Prozent

Fazit

nVidia vs. ATi mit 4:1, aber das ist nicht ganz das Ergebnis, was so mancher sich vielleicht erhofft. Gerade im Spiele-Bereich kann sich der Xpress3200 sehr gut gegen die Konkurrenz aus dem Hause nVidia zur Wehr setzen und diese sogar in die Schranken verweisen. ATi hat ganz offensichtlich seine Hausaufgaben gemacht und mit der SB600 endlich eine potente und aktuelle Southbridge im Portfolio, die sich nicht mehr verstecken muss. Die USB-Performance ist standesgemäß und zumindest der beim MSI K9A Platinum verwendete PCIe-LAN-PHY von Realtek zeigt sehr hohe Leistungswerte bei moderater CPU-Last.

Aufgrund der Testdauer gab es, zum Glück, bereits viele neue BIOS-Versionen, die mit Sicherheit dem einen oder anderen Probanden zu etwas mehr Stabilität verholfen haben. Lediglich das Asus Crosshair hatte bis zum Schluss kleine (!) Probleme mit dem verwendeten RAM, die sich jedoch nicht auf die Leistung niederschlugen. Grundsätzlich haben alle Hersteller ihre Aufgaben entsprechend den Vorgaben erfüllt und funktionierende und stabile Mainboards präsentiert. Kleine Fehler gibt es hier und da natürlich dennoch. Ärgerlich ist beim MSI K9N der fehlende ACPI-Treiber auf der CD. Foxconn liefert als einziger die volle Unterstützung von nTune, kann aber dafür keine Lüftersteuerung per BIOS vorweisen.

Positiv ist fast allen Herstellern die Verwendung von passiven Kühllösungen für ihre Mainboards anzurechnen. Nur Foxconn setzte auf einen kleinen, nervenden Lüfter. Dabei sind die Temperaturen auch mit passiven Kühlern durchaus im Rahmen zu halten, auch wenn MSI beim K9N SLI Platinum schon hart an der Grenze liegt. Die Heatpipes bei Asus kühlen hingegen deutlich besser, lassen sich aber nicht über Kopf betreiben, wie es so manch Benutzer mit BTX-Gehäuse gerne tun würde.

nVidia hat mit seinen zwei nativen LAN-Schnittstellen mal wieder die Messlatte für die Mitbewerber etwas höher gelegt. Zusätzlich wird mit umfangreichen Tuning-Maßnahmen per Software wie Teaming und First-Paket geworben. Die getestete TCP/IP-Beschleunigung war, zumindest was die CPU-Last betrifft, durchaus positiv zu vermerken. Neben der leicht reduzierten Datenübertragungsrate gibt es aber ein weiteres Ärgernis: die Start-Zeit von Windows. Nach dem Erscheinen des Desktop dauerte es bei den Testsystemen ca. 90 Sekunden länger, bis Windows die Netzwerkverbindungen zur Verfügung stellte und das System völlig einsatzbereit war. Diese Verzögerung lies sich auf allen nForce-590-Systemen gleichermaßen nachvollziehen. Nach dem Faux-Pas mit defekten FTP-Downloads und ähnlichem beim nForce 4 gleich wieder eine kleine Stolperfalle, die durch die Endkontrolle geschlüpft ist.

Einen Sieger zu küren wäre an dieser Stelle wohl leicht verfehlt, dazu sind die Leistungsunterschiede in den verschiedenen, getesteten Bereichen einfach zu groß. Bei Spielen steht das MSI K9A Platinum ganz vorne, bei der Ausstattung das Asus M2N32-SLI Deluxe, insgesamt steht das MSI K9N SLI Platinum bei der Leistung auf dem ersten Platz. Wie immer ist es also am Leser selbst, den Test zu lesen, die Daten den eigenen Bedürfnissen entsprechend auszuwerten und eigene Schlüsse zu ziehen.

Update 19.10.2006
Leider ist uns beim Erstellen des Gesamt-Rankings ein Fehler unterlaufen. So wurde das normale Schnittstellen-Ranking anstelle des ausstattungsbereinigten Schnittstellen-Rankings verwendet. Damit fällt das das MSI K9N SLI Platinum auf den zweiten Platz, den ersten Platz übernimmt dann das MSI K9A Platinum.
