Test: nForce 410/430 mit GeForce 6100/6150

Einleitung

Gerade im Office-Bereich sind so genannte IGP-Chipsätze, also Mainboard-Chipsätze mit integrierter Grafikeinheit, sehr beliebt. Hier wird quasi nur der 2D-Bereich genutzt und selbst die langsamste aktuelle Grafikkarte ist durchaus in der Lage, mehr als ein paar Fenster auf dem Desktop darzustellen, ohne dabei ins Stocken zu geraten.

Nach über zwei Jahren Pause will auch nVidia in diesem Markt-Segment wieder Fuß fassen. Zusätzlich ist auch der Bereich der Home Theater-PCs (HTPC) anvisiert, unterstützt die Top-Version des neuen Chipsatzes doch auch HDTV-Wiedergabe. nVidia musste dazu zwar von seinem geliebten One-Chip-Design abweichen und auf zwei Bridges setzen. Allerdings kann der Hersteller inzwischen auf eine Art Baukasten zurückgreifen, sind viele seiner Chips doch ähnlich und können unterschiedlich eingesetzt werden.

Der neue Chipsatz hört auf den Code-Namen C51G und wird offiziell mit GeForce 6100 oder 6150 bezeichnet. Die passende Southbridge hört auf die Bezeichnung nForce 410 bzw. 430. Von den möglichen vier Kombinationen dieser beiden Chips bietet nVidia offiziell nur drei an: 6100/410, 6100/430 und 6150/430. Was es genau mit den Bezeichnungen und ihren Spezifikationen auf sich hat, klären wir zwei Kapitel weiter.

Auch der Hauptkonkurrent ATi war nicht untätig und hat bereits vor einiger Zeit seinen IGP-Chipsatz RS480 [1] vorgestellt. Neben unseren drei Probanden aus dem Hause Asus und Gigabyte haben wir bei den IGP-Messungen auch das uns vorliegende ATi Referenz-Mainboard benutzt. Wegen dem Vorserien-Status des ATi-Boards sollte man seine Ergebnisse nicht all zu sehr auf die Goldwaage legen.

Lesezeichen

Neben dem Vergleich der verschiedenen Chipsätze für den Sockel 939, der einen Überblick über die Ausstattung und Leistungsfähigkeit gewährt, sind auch die Grundlagen zum verwendeten Prozessor von AMD lesenswert, genauso wie die Anleitung für das sehr interessante Cool'n'Quiet-Feature der Athlon 64-Prozessoren. Passend dazu sind der Energieverbrauch der Prozessoren und die Grundlagen von PCI Express einen Blick wert.

• EPoX 9NPA+ Ultra/SLI und Sapphire PI A9RX480 [2]
• Asus A8N32-SLI Deluxe [3]
• ATi Xpress 200 CrossFire Edition [4]
• nVidia nForce 4 SLI vs. VIA K8T890 [5]
• Dreimal nForce 4 SLI [6]
• Sockel 939: ATi vs. nVidia vs. VIA [7]
• EPoX EP-8KDA3+ (Sockel 754) [8]
• MSI K8T Neo-FIS2R vs. Shuttle AN50R (Sockel 754) [9]
• Asus SK8N vs. MSI K8T Master1-FAR (Sockel 940) [10]
• Athlon 64 FX-55 und 4000+ [11]
• AMD Athlon 64 3500+ und 3800+ [12]
• Athlon 64 FX-51 und Athlon 64 3200+ (Grundlagen AMD Athlon 64) [13]
• Athlon 64 mit Cool'n'Quiet (Anleitung) [14]
• Energieverbrauch aktueller Prozessoren [15]
• PCI Express - Die Grundlagen [16]

Chipsatz im Detail

Bevor wir uns um die Probanden im Einzelnen kümmern, wollen wir einen allgemeinen Blick auf den neuen Chipsatz werfen. Wie bereits erwähnt, basiert der GeForce 6100/6150 und der nForce 410/430 auf einem Zwei-Chip-Design. Das folgende Diagramm zeigt bereits die meisten Leistungsmerkmale:

Durchaus ein vollwertiger Chipsatz, den nVidia kreiert hat. Für den Heim-, SOHO- und Small Business-Bereich sind die beiden Kombinationen 6100/410 und 6100/430 angedacht, der Media Center- und Media-PC-Bereich wird alleine von der Top-Version 6150/430 bedient. Deutlich wird auch hier wieder, dass der neue Chipsatz von den Mainboard-Herstellern sehr flexibel eingesetzt werden kann. Für einfache Büro-Rechner reichen zwei SATA-Schnittstellen sicher aus, der RAID 5-Modus des nForce 430 passt schon eher zu einer Workstation. Wir haben die Merkmale in einer Tabelle zusammengefasst:

Gerade im Einsatzbereich für HTPCs spielt die Hardware-beschleunigte Wiedergabe von MPEG2- und WMV9-Inhalten eine große Rolle. Mit der Unterstützung des HD-Audio-Standards ist auch eine qualitativ gute Klang-Wiedergabe möglich, allerdings fehlt die interne Decodierung von Dolby- oder DTS-Signalen. Die uns vorliegenden Mainboards weisen alle das µ-ATX-Format auf – auch dies ist wichtig für kleine Media-PCs, die im HiFi-Regal eine gute Figur machen.

Da nVidia bei der Produktion der 6100/6150- und 410/430-Chipsätze bereits die 90-nm-Technik verwendet, hält sich auch die Wärmeentwicklung in Grenzen und alle unsere Probanden sind mit einer passiven Kühlung der Chipsätze versehen. Mit der Unterstützung von DirectX 9.0 und dem Shader-Model 3.0 stellen auch aktuelle Spiele keine Probleme dar, die relativ geringe 3D-Leistung des 6150/6100 dagegen schon eher.

Die zwischen South- und Northbridge bestehende HyperTransport-Verbindung wird mit 800 MHz und einer Bandbreite von 8 Bit betrieben. Der integrierte RAMDAC im 6100/6150 taktet mit 300 MHz, der Auflösungen von bis zu 1920x1440 Punkten bei 75 Hz ermöglicht. Der DVI-Ausgang beim 6150 ist ein Single-Link-Ausgang, der nur Auflösungen bis 1600x1200 Punkten erlaubt.

Die Probanden

Zuerst wollen wir wieder einen Überblick über die Ausstattung der getesteten Mainboards geben.

Asus A8N-VM CSM

Recht mager erscheint der Lieferumfang beim Asus Mainboard. Eine Slot-Blende mit einem FireWire-Port liegt bei, USB-, S/PDIF- oder TV-Out-Blenden müssen dagegen bei Bedarf im Fachhandel gesondert gekauft werden. Damit ist der Leistungsumfang des Mainboards ohne dieses Zubehör leider nur eingeschränkt nutzbar.

• Lieferumfang
  • Treiber- und Software-CD für Mainboard
  • User Guide, engl. Handbuch, ca. 88 Seiten
  • 1x Slot-Blende FireWire400, 1 Port
  • 2x SATA-Datenkabel
  • 1x Stromadapter von 4-polig Molex auf 2x SATA
  • 2x IDE-Flachkabel, 80-polig
  • 1x Floppy-Flachkabel
  • 1x ATX I/O-Blende

Layout

Bedingt durch das µ-ATX-Format herrscht auf dem Asus-Board relative Enge. Die meisten Grafikkarten blockieren die Verschlüsse der RAM-Steckplätze, können aber nicht mit den PATA-Schnittstellen aneinander geraten. Stromanschlüsse sowie Floppy- und IDE-Schnittstellen sind wie von Asus gewohnt am Rand des Mainboards platziert.

Am unteren Rand befindet sich eine grüne LED, die über anliegende Spannung informiert. Sowohl PS/2-, als auch USB-Schnittstellen lassen sich auf 5VSB umjumpern, um den PC per Tastatur oder Maus aufwecken zu können. Für Lüfter stehen zwei dreipolige Anschlüsse zur Verfügung. Der Halter am PEG-Slot ist zwar recht lang, allerdings lässt er sich bei ausladenden Kühlerkonstruktionen der Grafikkarte trotzdem nur schwierig öffnen.

Die vier SATA-Anschlüsse befinden sich unten rechts. Der direkt daneben liegende Jumper für den CMOS-Clear lässt sich bei eingesteckten SATA-Kabeln etwas kniffelig umstecken. Auf der Northbridge befindet sich ein großer passiver Aluminium-Kühlkörper, die Southbridge kommt komplett ohne Kühlung aus.

BIOS

Das BIOS lag in der Version 05.06 vor, das nVidia Media-Shield-BIOS trägt die Versionsnummer 5.50.

ACPI-Suspend
Das Asus A8N-VM CSM unterstützt mit S1 und S3 die beiden wichtigsten Stromsparmodi. Beide lassen sich einzeln oder zusammen im BIOS anwählen. Aus dem S1-Modus kann der Rechner per Tastendruck, Mausklick oder Drücken das Ein/Aus-Schalters wieder aufgeweckt werden. Um den Rechner aus dem S3-Modus wieder zum Arbeiten zu bewegen, braucht man trotz korrekt gesetztem Jumper auf dem Mainboard den Ein/Aus-Schalter oder eine PS/2-Tastatur. Mit einer USB-Maus bzw. -Tastatur war ein Aufwecken nicht möglich. Wählt man „Auto“ aus, lässt sich der PC aus dem Stand-by-Modus ebenfalls nur per PS/2-Tastatur oder Ein/Aus-Schalter wieder aufwecken.

Lüftersteuerung
Wie bei fast allen bisher getesteten Mainboards mit Sockel 939 ist der Begriff Lüftersteuerung eigentlich völlig falsch gewählt. Lediglich der CPU-Lüfter lässt sich durch das BIOS abhängig von der CPU-Temperatur regeln. Dieses Manko ist jedoch keineswegs in der Hardware begründet, denn der eingesetzte Chip ist durchaus in der Lage, mehr als einen Lüfter zu regeln. Vielmehr ist hier die Schuld bei den Kunden und den Ingenieuren zu suchen, die keinen Wert auf solch eine sinnvolle Funktion legen. Als positives Beispiel seien hier aktuelle Intel-Mainboards zu nennen, die alle angeschlossenen Lüfter temperaturabhängig regeln, was letztendlich auch dem Geräuschpegel zu Gute kommt.

Crashfree BIOS
Sollten Übertaktungs-Versuche fehlschlagen, kommt die große Stärke der Asus-Platinen zum Vorschein. Wenn der Rechner nicht mehr ordnungsgemäß bootet, reicht es den Netzschalter am Netzteil auszuschalten oder den Stecker zu ziehen. Beim nächsten Hochfahren werden automatisch Standardwerte geladen, die es erlauben, das BIOS aufzurufen. Asus nennt diese Funktion „Crashfree BIOS“.

Auch missglücktes Flashen des BIOS' lässt sich wieder reparieren, indem beim Booten entweder die Mainboard-CD oder eine mit einem BIOS versehene Diskette eingeschoben werden. Das Notsystem greift automatisch auf diese zu und spielt dann das dort gespeicherte BIOS ein.

Wer sein BIOS regulär nicht unter Windows flashen möchte, kann dies auch per „Alt-F2“-Tastenkombination beim Booten tun. Nötig ist dazu noch eine Diskette mit der aktualisierten BIOS-Version, die geflasht werden soll. Eine Startdiskette oder DOS-Tools sind nicht mehr nötig.

Software

Nach dem Autostart der beiliegenden Treiber-CD stellt die Asus-Anwendung dem Benutzer eine manuelle Treiberinstallation zur Verfügung. Die zusätzliche Hersteller-Software muss manuell installiert werden.

Asus Update
Mit „Asus Update“ kann man sich per Internet mit einem BIOS-Update für das Mainboard versorgen und dieses auch gleich unter Windows im laufenden Betrieb einspielen. Zu Asus Update gehört noch „MyLogo“, mit dem das Vollbild-Logo, das normalerweise beim Einschalten während des POST gezeigt wird, mit einem eigenen Logo ausgetauscht werden kann. Dazu befinden sich auf der CD bereits einige fertige Vorlagen.

Asus PC Probe II
Ein Hardware-Überwachungstool, das jetzt in der zweiten Ausführung vorliegt. Neben der Anzeige der Spannungen, Temperaturen und Lüfterdrehzahlen beherbergt das Programm einen DMI-, PCI- und WMI-Browser. Diese geben genaue Auskunft über die verbaute Hardware und die benötigten Ressourcen.

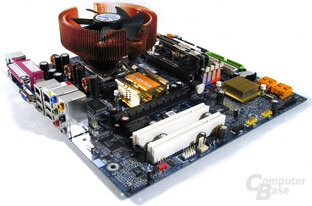

Gigabyte GA-K8N51GMF-9

Auch beim Gigabyte liegt nicht viel Zubehör bei, auf Slot-Blenden, die zusätzlich Schnittstellen nach außen führen, hat man ganz verzichtet. Auch wer noch ein Netzteil ohne SATA-Stromanschluss besitzt, schaut beim Einsatz einer SATA-Festplatte beim Gigabyte in die Röhre und muss sich erst einen Stromadapter im Fachhandel kaufen.

• Lieferumfang
  • Treiber-CD für Mainboard
  • User's Manual, engl. Handbuch, ca. 80 Seiten
  • 1x SATA-Datenkabel
  • 1x IDE-Flachkabel, 80-polig
  • 1x Floppy-Flachkabel
  • 1x ATX I/O-Blende

Layout

Auch auf dem Gigabyte GA-K8N51GMF-9 herrscht relative Enge, verursacht durch das Micro-ATX-Format. Wenn eine Grafikkarte in dem PEG-Slot steckt, ist der Ein- oder Ausbau der RAM-Riegel nicht möglich. Sonstige Hindernisse gibt es für die Grafikkarte nicht. Beide ICs vom Chipsatz sind passiv gekühlt, die Spannungsstabilisierung des Prozessors muss ohne Kühlkörper auskommen.

Die Anschlüsse für PATA- und Floppy-Laufwerke befinden sich am rechten Rand. Etwas tiefer befinden sich die vier SATA-Anschlüsse, darunter befinden sich dann die leider nicht farbig markierten Anschlüsse für das Frontpanel. Das Board verfügt über zwei dreipolige Lüfteranschlüsse. Sehr gut ist der Verschluss am PEG-Slot. Dieser lässt sich auch von oben bedienen und so entfällt das nervige Gefummel beim Ausbau der Grafikkarte.

Für den CMOS-Clear muss ein Jumper direkt neben der Batterie für ein paar Sekunden umgesteckt werden. Ärgerlich war die beiliegende ATX-Blende, aus der vor dem Einbau des Mainboards erst einmal einige scharfe Teile per Hand heraus gebrochen werden mussten. Das kann nicht nur zu Verletzungen führen. Möglicherweise kann es gar zu Schäden am Mainboard kommen, wenn diese überflüssigen Blendenteile einen Kurzschluss verursachen.

BIOS

Das BIOS lag in der Version F2 vor, das nVidia Media-Shield-BIOS trägt die Versionsnummer 6.21.

ACPI-Suspend
Das Gigabyte-Mainboard unterstützt mit S1 und S3 die beiden wichtigsten Stromsparmodi. Beide lassen sich einzeln oder zusammen im BIOS anwählen. Aus dem Kombi-Modus lässt sich der Computer nur per Tastatur oder Ein/Aus-Schalter, aus dem S1-Modus per Tastendruck, Mausklick oder Drücken das Ein/Aus-Schalters wieder aufgeweckt werden. Um den Rechner aus dem S3-Modus wieder zum Arbeiten zu bewegen, braucht man den Ein/Aus-Schalter oder eine PS/2-Tastatur. Mit einer USB-Maus bzw. -Tastatur war ein Aufwecken nicht möglich.

Lüftersteuerung
Immerhin lässt sich der CPU-Lüfter vom BIOS temperaturabhängig regeln. Eine genaue Einstellung ist allerdings nur unter Windows mit Easytune5 möglich, wobei sich die untere Grenztemperatur zwar anheben, aber nicht wieder absenken lässt. Der anschließbare Gehäuselüfter darf drehzahlüberwacht aber ungeregelt seine Arbeit verrichten.

Robust Graphics Booster R.G.B.
In der Stellung „Auto“ ist die Funktion nicht aktiv. Ähnlich dem „PEG Link Mode“ bei Asus wird auch beim R.G.B. die Grafikkarte übertaktet. Der R.G.B. arbeitet beim GA-K8N51GMF-9 nur mit zusätzlichen Grafikkarten, beim IGP ist keine Änderung feststellbar.

Das sind immerhin zehn Prozent Übertaktung beim Grafikkern und fünf Prozent beim Speicher. Diese Übertaktung greift übrigens sowohl für den 2D-, als auch für 3D-Betrieb der Grafikkarte.

Q-Flash
Aus dem BIOS heraus kann man per „F8“ das integrierte Flash-Programm starten. Benötigt wird nur eine Diskette, auf der das neue BIOS gespeichert ist. Der eigentliche Flash-Vorgang läuft automatisch ab. Eine Startdiskette oder DOS-Tools sind nicht mehr nötig.

Wer es mit dem Übertakten übertreibt, braucht sich keine großen Sorgen machen. Das Gigabyte-Board erkennt misslungene Startversuche und lädt automatisch Standardwerte für CPU und RAM und zeigt dies auch mit einer Meldung im POST-Bildschirm.

Software

Um die Treiber-Installation zu erleichtern, hat Gigabyte ein Tool namens „Xpress Install“ in den Autostart der CD gelegt. Dieses überprüft die vorhandene Hardware und bietet dann die Möglichkeit, die entsprechenden Treiber zu installieren. Über die Versionen der Treiber schweigt sich das Programm aus. Die eigentliche Installation der Treiber geschieht im Silent-Mode und nach einem automatischen Neustart des Systems kommt nur eine kleine Meldung der „Xpress Install“-Software. Leider erkennt das Programm installierte Treiber nur dann, wenn sie über die Anwendung von der CD installiert wurden.

Gigabyte C.O.M.
Bei der Installation verlangt das Programm zuerst nach der Installation des SNMP (Simple Network Management Protokoll) aus dem Windows-Setup bei den „Verwaltungs- und Überwachungsprogrammen“. Danach lässt sich das Setup erneut starten und bietet die Möglichkeit als Server oder Client installiert zu werden. Nach der Installation muss der Rechner neu gestartet werden.

Was bringt C.O.M. nun? Es ist ein Systemüberwachungstool in Form einer aktiven Webseite, die im Browser geöffnet wird und unter anderem JavaScript nutzt. Es zeigt alle wichtigen Daten der Hardware und von Windows - auch die Sensoren lassen sich anzeigen. Das Tool arbeitet dabei auch über das Netzwerk.

Easytune5
Auf der CD findet sich die Version B2005.05.11. Easytune dient dem Overclocken und dem Einstellen der Lüftersteuerung unter Windows. Im „Easy Mode“ wird einfach per Schieber eingestellt, um wieviel Prozent das System übertaktet werden soll. Für Fortgeschrittene bietet sich der Advanced Mode an, der Zugriff auf die einzelnen Taktraten und Spannungen gewährt. Ebenfalls enthalten ist eine Alarm-Funktion für die Lüfterüberwachung, die sich optisch und akustisch melden kann.

Mit dem Easy-Mode, der lediglich den HT-Takt anhebt, war es uns möglich, bis zu vier Prozent zu übertakten. Bei höheren Werten kam es zu Fehlern bei Prime95 oder zu Abstürzen. Die Einstellungen des Easy-Mode kann man nicht speichern, nur im Advanced-Mode kann man Profile anlegen.

Face-Wizard
Mit diesem Tool lässt sich statt des Standard-Gigabyte-Bildes beim Booten des Rechners ein eigenes Bild in das BIOS einbinden. Möglich sind die Format „BMP“ und „PCX“ mit einer Größe von bis zu 640x480 Punkten.

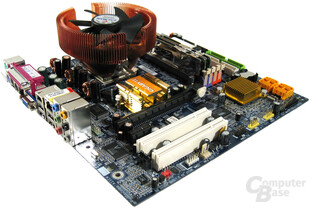

Gigabyte GA-K8N51PVMT-9

Da sich die beiden getesteten Gigabyte-Mainboards sehr stark ähneln, verzichten wir auf die doppelte Aufführung einiger Daten und verweisen auf das Gigabyte GA-K8N51GMF-9.

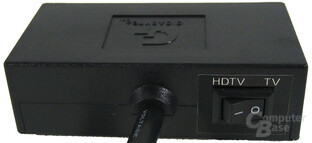

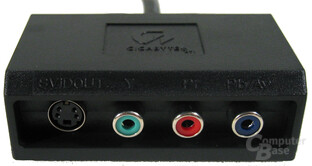

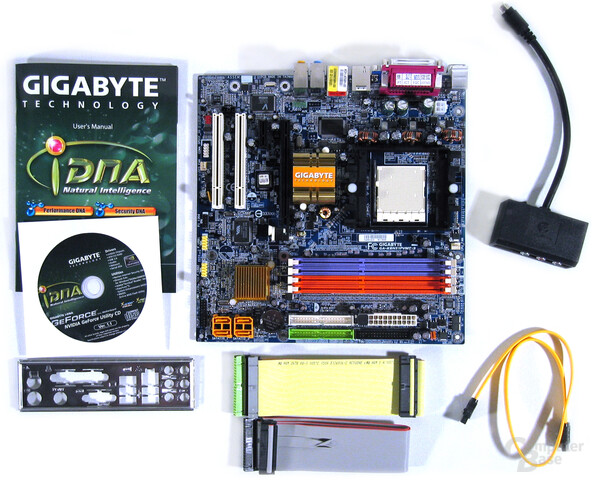

Da der GeForce 6150 auch über einen S-Video-Ausgang verfügt, liegt dem Mainboard eine passende Break-out-Box bei, die neben dem S-Video-Anschluss auch einen Komponenten-Ausgang bietet.

• Lieferumfang
  • Treiber-CD für Mainboard
  • User's Manual, engl. Handbuch, ca. 80 Seiten
  • 1x Komponenten-Break-out-Box (für TV-Out)
  • 1x SATA-Datenkabel
  • 1x IDE-Flachkabel, 80-polig
  • 1x Floppy-Flachkabel
  • 1x ATX I/O-Blende

Layout

Wie bereits erwähnt, ähneln sich die beiden Mainboards von Gigabyte sehr, wer Genaueres lesen möchte, sollte zum GA-K8N51GMF-9 zurück blättern.

BIOS

Das BIOS lag in der Version F1 vor, das nVidia Media-Shield-BIOS trägt die Versionsnummer 6.21.

ACPI-Suspend
Das Gigabyte-Mainboard unterstützt mit S1 und S3 die beiden wichtigsten Stromsparmodi. Beide lassen sich einzeln oder zusammen im BIOS anwählen. Aus dem Kombi-Modus lässt sich der Computer nur per Tastatur oder Ein/Aus-Schalter, aus dem S1-Modus per Tastendruck, Mausklick oder Drücken das Ein/Aus-Schalters wieder aufgeweckt werden. Um den Rechner aus dem S3-Modus wieder zum Arbeiten zu bewegen, braucht man den Ein/Aus-Schalter oder eine PS/2-Tastatur. Mit einer USB-Maus bzw. -Tastatur war ein Aufwecken nicht möglich.

Lüftersteuerung
Immerhin lässt sich der CPU-Lüfter vom BIOS temperaturabhängig regeln. Eine genaue Einstellung ist allerdings nur unter Windows mit Easytune5 möglich, wobei sich die untere Grenz-Temperatur zwar anheben, aber nicht wieder absenken lässt. Der anschließbare Gehäuselüfter darf drehzahlüberwacht aber ungeregelt seine Arbeit verrichten.

Robust Graphics Booster R.G.B.
In der Stellung „Auto“ ist die Funktion nicht aktiv. Ähnlich dem „PEG Link Mode“ bei Asus wird auch beim R.G.B. die Grafikkarte übertaktet. Der R.G.B. arbeitet beim GA-K8N51PVMT-9 nur mit zusätzlichen Grafikkarten, beim IGP ist keine Änderung feststellbar.

Das sind immerhin zehn Prozent Übertaktung beim Grafikkern und fünf Prozent beim Speicher. Diese Übertaktung greift übrigens sowohl für den 2D-, als auch für 3D-Betrieb der Grafikkarte.

Q-Flash
Aus dem BIOS heraus kann man per „F8“ das integrierte Flash-Programm starten. Benötigt wird nur eine Diskette, auf der das neue BIOS gespeichert ist. Der eigentliche Flash-Vorgang läuft automatisch ab. Eine Startdiskette oder DOS-Tools sind nicht mehr nötig.

Wer es mit dem Übertakten übertreibt, braucht sich keine großen Sorgen machen. Das Gigabyte-Board erkennt misslungene Startversuche und lädt automatisch Standardwerte für CPU und RAM und zeigt dies auch mit einer Meldung im POST-Bildschirm.

Software

Um die Treiber-Installation zu erleichtern, hat Gigabyte ein Tool namens „Xpress Install“ in den Autostart der CD gelegt. Dieses überprüft die vorhandene Hardware und bietet dann die Möglichkeit, die entsprechenden Treiber zu installieren. Über die Versionen der Treiber schweigt sich das Programm aus. Die eigentliche Installation der Treiber geschieht im Silent-Mode und nach einem automatischen Neustart des Systems kommt nur eine kleine Meldung der „Xpress Install“-Software. Leider erkennt das Programm installierte Treiber nur dann, wenn sie über die Anwendung von der CD installiert wurden.

Gigabyte C.O.M.
Bei der Installation verlangt das Programm zuerst nach der Installation des SNMP (Simple Network Management Protokoll) aus dem Windows-Setup bei den „Verwaltungs- und Überwachungsprogrammen“. Danach lässt sich das Setup erneut starten und bietet die Möglichkeit als Server oder Client installiert zu werden. Nach der Installation muss der Rechner neu gestartet werden.

Was bringt C.O.M. nun? Es ist ein Systemüberwachungstool in Form einer aktiven Webseite, die im Browser geöffnet wird und unter anderem JavaScript nutzt. Es zeigt alle wichtigen Daten der Hardware und von Windows - auch die Sensoren lassen sich anzeigen. Das Tool arbeitet dabei auch über das Netzwerk.

Easytune5
Auf der CD findet sich die Version B2005.05.11. Easytune dient dem Overclocken und dem Einstellen der Lüftersteuerung unter Windows. Im „Easy Mode“ wird einfach per Schieber eingestellt, um wieviel Prozent das System übertaktet werden soll. Für Fortgeschrittene bietet sich der Advanced Mode an, der Zugriff auf die einzelnen Taktraten und Spannungen gewährt. Ebenfalls enthalten ist eine Alarm-Funktion für die Lüfterüberwachung, die sich optisch und akustisch melden kann.

Mit dem Easy-Mode, der lediglich den HT-Takt anhebt, war es uns möglich, bis zu vier Prozent zu übertakten. Bei höheren Werten kam es zu Fehlern bei Prime95 oder zu Abstürzen. Die Einstellungen des Easy-Mode kann man nicht speichern, nur im Advanced-Mode kann man Profile anlegen.

Face-Wizard
Mit diesem Tool lässt sich statt des Standard-Gigabyte-Bildes beim Booten des Rechners ein eigenes Bild in das BIOS einbinden. Möglich sind die Format „BMP“ und „PCX“ mit einer Größe von bis zu 640x480 Punkten.

Testsystem

• Prozessor
  • AMD Athlon 64 4000+ [10]
• CPU-Kühler
  • AMD Boxed-Kühler
  • Zalman CNPS7000B Cu [25]
• Motherboard
  • Asus A8N-VM CSM
  • Gigabyte GA-K8N51GMF-9
  • Gigabyte GA-K8N51PVMT-9
  • ATi Xpress200 Referenzboard RS480
• Arbeitsspeicher
  • 2x512 MB OCZ PC3200 EL Platinum Rev. 2 [26]
• Grafikkarte
  • MSI NX6800GT T2D256E
• Peripherie
  • Samsung P80SD SATA II, 80 GB (1x System, 3x RAID)
  • Pioneer DVD-ROM DVD-105
  • Iomega 250 GB USB 2.0 / FireWire 400/800 extern
• Sonstiges
  • Avance B031 Gehäuse [27]
  • Tagan TG480-U22-2Force-Netzteil, 480 Watt
  • Noiseblocker S2 Ultra-Silent-Fan 80 mm [28] (Drei Stück)
• Software
  • Windows XP Professional SP2
  • DirectX 9.0c
• Treiber
  • nVidia nForce 8.22
  • ATi Catalyst 5.13
  • nVidia ForceWare 77.72
  • nVidia ForceWare 81.95

Benchmarks

• Synthetische Benchmarks
  • PCMark05 1.01
  • SiSoft Sandra Professional 2005SR2a
  • PCI Express-Rückkanal-Bandbreite
• System-Benchmarks
  • WorldBench 5
• Schnittstellen
  • Netzwerk: NTtttcp
  • USB 2.0: HDTach 3.0.1.0 zur externen Festplatte
  • FireWire 400/800: HDTach 3.0.1.0 zur externen Festplatte
  • Sound: RightMark Audio Analyzer 5.5
• Controller
  • RAID 0: HDTach 3.0.1.0
  • RAID 1: HDTach 3.0.1.0
  • RAID 5: HDTach 3.0.1.0
• Spiele
  • Doom 3 1.3
  • Earth 2160 1.2
  • FarCry 1.32
  • Half-Life 2
  • Painkiller 1.64

Alle Benchmarks werden in einer Bildschirmauflösung von 1280x1024 mit 32 Bit Farbtiefe durchgeführt. Alle Messungen werden unabhängig vom Chipsatz mit nur einer Grafikkarte vorgenommen. Ausnahme bilden die Multi-GPU-Chipsätze, bei denen die Spiele-Benchmarks zusätzlich mit zwei Grafikkarten gemessen werden (auch hier mit einer Bildschirmauflösung von 1280x1024 und 32 Bit Farbtiefe).

Die IGP-Messungen werden bei den nVidia-Boards mit dem ForceWare 81.95, auf dem ATi-Board mit dem Catalyst 5.13 durchgeführt.

Synthetische Benchmarks

PCMark05

• Offizielle Website: www.futuremark.com [29]


• Download: ComputerBase.de [30]


  • Kostenpunkt: kostenlose Standardversion, jedoch nur mit eingeschränkten Funktionen


• Was benchen wir?


  • Version 1.01 Professional


  • Default-Benchmark


  • Besondere Einstellungen: - keine -

PCMark05 - Gesamt Sapphire PI A9RX480 4.073 EPoX 9HEAI 4.068 Gigabyte GA-K8NXP-SLI 4.035 MSI K8N Diamond 4.030 Asus A8N-SLI Premium 4.030 ATi Xpress 200 CF-Edition 4.030 Gigabyte GA-K8N Pro-SLI 4.008 Gigabyte GA-K8N51GMF-9 3.998 Asus A8N32-SLI Deluxe 3.987 Gigabyte GA-K8N51PVMT-9 3.985 EPoX 9NPA+ Ultra 3.975 EPoX 9NPA+ SLI 3.973 Asus A8N-VM CSM 3.973 Angaben in Punkten

PCMark05 - Gesamt IGP Gigabyte GA-K8N51PVMT-9 IGP 2.978 Asus A8N-VM CSM IGP 2.975 Gigabyte GA-K8N51GMF-9 IGP 2.951 ATi RS480 Engineering Sample 2.305 Angaben in Punkten

PCMark05 - Prozessor Asus A8N-SLI Premium 3.460 Gigabyte GA-K8N51PVMT-9 3.459 Asus A8N-VM CSM 3.458 EPoX 9NPA+ Ultra 3.452 Gigabyte GA-K8N Pro-SLI 3.449 MSI K8N Diamond 3.448 Asus A8N32-SLI Deluxe 3.447 EPoX 9NPA+ SLI 3.442 EPoX 9HEAI 3.438 Gigabyte GA-K8N51GMF-9 3.431 Gigabyte GA-K8NXP-SLI 3.426 Sapphire PI A9RX480 3.425 ATi Xpress 200 CF-Edition 3.421 Angaben in Punkten

PCMark05 - Speicher Asus A8N-SLI Premium 4.365 Sapphire PI A9RX480 4.339 Asus A8N32-SLI Deluxe 4.338 Gigabyte GA-K8N Pro-SLI 4.337 Asus A8N-VM CSM 4.334 Gigabyte GA-K8NXP-SLI 4.314 Gigabyte GA-K8N51GMF-9 4.308 MSI K8N Diamond 4.305 Gigabyte GA-K8N51PVMT-9 4.295 EPoX 9HEAI 4.284 ATi Xpress 200 CF-Edition 4.263 EPoX 9NPA+ SLI 3.989 EPoX 9NPA+ Ultra 3.970 Angaben in Punkten

PCMark05 - Grafikkarte Gigabyte GA-K8N51PVMT-9 4.590 Gigabyte GA-K8N51GMF-9 4.581 Asus A8N-SLI Premium 4.557 Asus A8N-VM CSM 4.551 EPoX 9HEAI 4.528 Gigabyte GA-K8NXP-SLI 4.517 MSI K8N Diamond 4.502 Gigabyte GA-K8N Pro-SLI 4.496 Asus A8N32-SLI Deluxe 4.484 EPoX 9NPA+ SLI 4.438 EPoX 9NPA+ Ultra 4.434 ATi Xpress 200 CF-Edition 4.380 Sapphire PI A9RX480 4.353 Angaben in Punkten

PCMark05 - Grafikkarte IGP Asus A8N-VM CSM IGP 1.468 Gigabyte GA-K8N51PVMT-9 IGP 1.466 Gigabyte GA-K8N51GMF-9 IGP 1.394 ATi RS480 Engineering Sample 992 Angaben in Punkten

PCMark05 - Festplatte EPoX 9NPA+ SLI 6.237 Gigabyte GA-K8N51PVMT-9 6.192 Asus A8N32-SLI Deluxe 6.187 Gigabyte GA-K8N51GMF-9 6.162 Asus A8N-SLI Premium 6.154 Gigabyte GA-K8NXP-SLI 6.154 Gigabyte GA-K8N Pro-SLI 6.126 MSI K8N Diamond 6.120 EPoX 9NPA+ Ultra 6.109 Asus A8N-VM CSM 6.054 Sapphire PI A9RX480 5.609 ATi Xpress 200 CF-Edition 5.607 EPoX 9HEAI 5.009 Angaben in Punkten

Sandra 2005

• Offizielle Website: www.sisoftware.co.uk [31]


• Download: ComputerBase.de [32]


  • Kostenpunkt: kostenlose Standardversion


• Was benchen wir?


  • Sandra Professional 2005 SR2a


  • Arithmetik- und Multimedia-Leistung der CPU, Speichertransferraten


  • Besondere Einstellungen: - keine -

Sandra 2005 - Multimedia   Integer: Asus A8N-SLI Premium 22.980 Asus A8N-VM CSM 22.967 Gigabyte GA-K8N51GMF-9 22.963 Gigabyte GA-K8N51PVMT-9 22.927 Asus A8N32-SLI Deluxe 22.908 EPoX 9NPA+ Ultra 22.827 EPoX 9HEAI 22.778 Gigabyte GA-K8NXP-SLI 22.721 Sapphire PI A9RX480 22.610 EPoX 9NPA+ SLI 22.594 Gigabyte GA-K8N Pro-SLI 22.585 MSI K8N Diamond 22.568 ATi Xpress 200 CF-Edition 22.519   Float: Gigabyte GA-K8N Pro-SLI 24.765 EPoX 9NPA+ Ultra 24.764 EPoX 9NPA+ SLI 24.762 Asus A8N-VM CSM 24.716 Sapphire PI A9RX480 24.691 Asus A8N32-SLI Deluxe 24.688 ATi Xpress 200 CF-Edition 24.681 Asus A8N-SLI Premium 24.578 EPoX 9HEAI 24.550 Gigabyte GA-K8NXP-SLI 24.548 MSI K8N Diamond 24.538 Gigabyte GA-K8N51PVMT-9 24.534 Gigabyte GA-K8N51GMF-9 24.508 Angaben in Instruktionen pro Sekunde (it/s)

Sandra 2005 - Memory   Int ALU: Gigabyte GA-K8N51PVMT-9 5.962 Gigabyte GA-K8N Pro-SLI 5.956 Gigabyte GA-K8N51GMF-9 5.954 Asus A8N-SLI Premium 5.945 Asus A8N-VM CSM 5.942 Asus A8N32-SLI Deluxe 5.935 ATi Xpress 200 CF-Edition 5.934 Gigabyte GA-K8NXP-SLI 5.923 MSI K8N Diamond 5.922 Sapphire PI A9RX480 5.922 EPoX 9HEAI 5.890 EPoX 9NPA+ Ultra 4.899 EPoX 9NPA+ SLI 4.898   Float FPU: Gigabyte GA-K8N51PVMT-9 5.905 Gigabyte GA-K8N51GMF-9 5.901 Gigabyte GA-K8N Pro-SLI 5.897 Asus A8N-SLI Premium 5.894 Gigabyte GA-K8NXP-SLI 5.892 Asus A8N-VM CSM 5.891 Asus A8N32-SLI Deluxe 5.880 Sapphire PI A9RX480 5.879 ATi Xpress 200 CF-Edition 5.877 MSI K8N Diamond 5.874 EPoX 9HEAI 5.843 EPoX 9NPA+ Ultra 4.896 EPoX 9NPA+ SLI 4.894 Angaben in Megabyte pro Sekunde (MB/s)

PCI Express-Leistung

Mit einem älteren Tool aus dem Jahr 2002 von der Firma Serious Magic [33] lässt sich die Geschwindigkeit des Rückkanals der Grafikkarte messen. Indirekt kann man so die Bandbreite des PCIe-Buses messen.

PCI Express Rückkanal Bandbreite Gigabyte GA-K8N51PVMT-9 940 Asus A8N-VM CSM 939 Gigabyte GA-K8N51GMF-9 933 MSI K8N Diamond 928 Gigabyte GA-K8N Pro-SLI 928 Asus A8N32-SLI Deluxe 923 Asus A8N-SLI Premium 917 Sapphire PI A9RX480 913 Gigabyte GA-K8NXP-SLI 912 ATi Xpress 200 CF-Edition 887 EPoX 9NPA+ Ultra 799 EPoX 9NPA+ SLI 796 EPoX 9HEAI 634 Angaben in Megabyte pro Sekunde (MB/s)

PCI Express Rückkanal Bandbreite IGP Gigabyte GA-K8N51GMF-9 IGP 549 Asus A8N-VM CSM IGP 547 Gigabyte GA-K8N51PVMT-9 IGP 546 ATi RS480 Engineering Sample 418 Angaben in Megabyte pro Sekunde (MB/s)

System-Benchmarks

WorldBench

• Offizielle Website: www.pcworld.com [34]


• Download: Kein Download möglich


  • Kostenpunkt: 249 US-Dollar


• Was benchen wir?


  • Version 5


  • Kompletter Benchmark-Durchlauf


  • Besondere Einstellungen: - keine -

WorldBench - Gesamt MSI K8N Diamond 105 Asus A8N-SLI Premium 105 Gigabyte GA-K8NXP-SLI 105 Gigabyte GA-K8N Pro-SLI 104 EPoX 9NPA+ SLI 104 Sapphire PI A9RX480 104 Asus A8N32-SLI Deluxe 104 Gigabyte GA-K8N51PVMT-9 104 ATi Xpress 200 CF-Edition 103 EPoX 9NPA+ Ultra 103 Gigabyte GA-K8N51GMF-9 103 EPoX 9HEAI 102 Asus A8N-VM CSM 102 Angaben in Punkten

ACDSee PowerPack 5.0

WorldBench - ACDSee Asus A8N-SLI Premium 475 MSI K8N Diamond 476 Gigabyte GA-K8NXP-SLI 476 ATi Xpress 200 CF-Edition 476 Sapphire PI A9RX480 481 Gigabyte GA-K8N Pro-SLI 483 Asus A8N32-SLI Deluxe 483 Gigabyte GA-K8N51PVMT-9 483 Asus A8N-VM CSM 483 EPoX 9HEAI 486 EPoX 9NPA+ Ultra 486 EPoX 9NPA+ SLI 488 Gigabyte GA-K8N51GMF-9 488 Angaben in Sekunden

Adobe Photoshop 7.0.1

WorldBench - Adobe Photoshop Asus A8N-SLI Premium 316 MSI K8N Diamond 317 Gigabyte GA-K8N Pro-SLI 317 ATi Xpress 200 CF-Edition 317 Gigabyte GA-K8NXP-SLI 318 Gigabyte GA-K8N51PVMT-9 318 Asus A8N-VM CSM 318 EPoX 9NPA+ Ultra 319 EPoX 9NPA+ SLI 319 Gigabyte GA-K8N51GMF-9 319 Sapphire PI A9RX480 320 Asus A8N32-SLI Deluxe 320 EPoX 9HEAI 322 Angaben in Sekunden

Adobe Premiere 6.5

WorldBench - Adobe Premiere Asus A8N-SLI Premium 357 MSI K8N Diamond 358 Gigabyte GA-K8NXP-SLI 358 Gigabyte GA-K8N Pro-SLI 363 Asus A8N32-SLI Deluxe 363 Gigabyte GA-K8N51PVMT-9 364 EPoX 9NPA+ Ultra 367 Asus A8N-VM CSM 368 EPoX 9HEAI 369 Gigabyte GA-K8N51GMF-9 369 EPoX 9NPA+ SLI 371 ATi Xpress 200 CF-Edition 374 Sapphire PI A9RX480 380 Angaben in Sekunden

Nero Express 6.0.0.3

WorldBench - Nero Express MSI K8N Diamond 545 Gigabyte GA-K8NXP-SLI 545 Asus A8N-SLI Premium 548 ATi Xpress 200 CF-Edition 554 Gigabyte GA-K8N Pro-SLI 557 EPoX 9NPA+ SLI 562 EPoX 9NPA+ Ultra 563 Gigabyte GA-K8N51PVMT-9 563 Sapphire PI A9RX480 567 Asus A8N-VM CSM 567 Asus A8N32-SLI Deluxe 570 Gigabyte GA-K8N51GMF-9 570 EPoX 9HEAI 576 Angaben in Sekunden

Discreet 3ds max 5.1

WorldBench - 3ds max (DirectX) Asus A8N-SLI Premium 243 MSI K8N Diamond 244 Gigabyte GA-K8N Pro-SLI 244 Gigabyte GA-K8NXP-SLI 245 Asus A8N32-SLI Deluxe 245 Gigabyte GA-K8N51GMF-9 246 ATi Xpress 200 CF-Edition 248 EPoX 9NPA+ Ultra 248 EPoX 9NPA+ SLI 248 Gigabyte GA-K8N51PVMT-9 248 EPoX 9HEAI 249 Sapphire PI A9RX480 249 Asus A8N-VM CSM 252 Angaben in Sekunden

WorldBench - 3ds max (OpenGL) Gigabyte GA-K8NXP-SLI 268 MSI K8N Diamond 269 Gigabyte GA-K8N Pro-SLI 272 Sapphire PI A9RX480 272 EPoX 9HEAI 273 ATi Xpress 200 CF-Edition 273 EPoX 9NPA+ Ultra 273 Asus A8N-VM CSM 273 Asus A8N32-SLI Deluxe 274 Gigabyte GA-K8N51PVMT-9 274 Asus A8N-SLI Premium 276 EPoX 9NPA+ SLI 276 Gigabyte GA-K8N51GMF-9 278 Angaben in Sekunden

MS Office XP SP2

WorldBench - MS Office ATi Xpress 200 CF-Edition 515 Gigabyte GA-K8N51PVMT-9 517 Gigabyte GA-K8N51GMF-9 518 MSI K8N Diamond 519 Sapphire PI A9RX480 519 Asus A8N-SLI Premium 520 Gigabyte GA-K8NXP-SLI 520 Asus A8N32-SLI Deluxe 520 EPoX 9NPA+ Ultra 521 EPoX 9NPA+ SLI 522 EPoX 9HEAI 523 Asus A8N-VM CSM 523 Gigabyte GA-K8N Pro-SLI 526 Angaben in Sekunden

MS Media Encoder 9.0

WorldBench - MS Media Encoder MSI K8N Diamond 357 Asus A8N-SLI Premium 357 ATi Xpress 200 CF-Edition 359 Gigabyte GA-K8NXP-SLI 360 Gigabyte GA-K8N Pro-SLI 361 EPoX 9NPA+ Ultra 368 EPoX 9NPA+ SLI 368 Asus A8N-VM CSM 368 Sapphire PI A9RX480 369 Asus A8N32-SLI Deluxe 369 Gigabyte GA-K8N51PVMT-9 369 Gigabyte GA-K8N51GMF-9 370 EPoX 9HEAI 371 Angaben in Sekunden

Mozilla 1.4

WorldBench - Mozilla Gigabyte GA-K8NXP-SLI 327 Asus A8N-SLI Premium 330 Gigabyte GA-K8N Pro-SLI 333 Asus A8N32-SLI Deluxe 333 Sapphire PI A9RX480 334 EPoX 9NPA+ SLI 336 MSI K8N Diamond 341 Gigabyte GA-K8N51PVMT-9 351 Gigabyte GA-K8N51GMF-9 351 EPoX 9NPA+ Ultra 355 ATi Xpress 200 CF-Edition 359 EPoX 9HEAI 368 Asus A8N-VM CSM 377 Angaben in Sekunden

Multitasking

WorldBench - Multitasking Gigabyte GA-K8NXP-SLI 596 Asus A8N-SLI Premium 599 Gigabyte GA-K8N Pro-SLI 605 MSI K8N Diamond 607 Asus A8N32-SLI Deluxe 607 Sapphire PI A9RX480 609 EPoX 9NPA+ SLI 611 Gigabyte GA-K8N51GMF-9 624 Gigabyte GA-K8N51PVMT-9 625 ATi Xpress 200 CF-Edition 628 EPoX 9NPA+ Ultra 629 Asus A8N-VM CSM 642 EPoX 9HEAI 646 Angaben in Sekunden

Musicmatch Jukebox 7.10

WorldBench - MusicMatch Jukebox MSI K8N Diamond 448 Asus A8N-SLI Premium 448 Gigabyte GA-K8NXP-SLI 448 Gigabyte GA-K8N Pro-SLI 448 EPoX 9NPA+ Ultra 448 EPoX 9NPA+ SLI 448 Asus A8N-VM CSM 448 ATi Xpress 200 CF-Edition 449 Sapphire PI A9RX480 449 Gigabyte GA-K8N51PVMT-9 449 EPoX 9HEAI 450 Gigabyte GA-K8N51GMF-9 450 Asus A8N32-SLI Deluxe 452 Angaben in Sekunden

VideoWave Movie Creator 1.5

WorldBench - Roxio Movie Creator MSI K8N Diamond 297 Gigabyte GA-K8N Pro-SLI 297 Asus A8N-SLI Premium 298 Gigabyte GA-K8NXP-SLI 298 Asus A8N-VM CSM 298 ATi Xpress 200 CF-Edition 299 Sapphire PI A9RX480 299 Gigabyte GA-K8N51PVMT-9 299 EPoX 9NPA+ Ultra 300 Gigabyte GA-K8N51GMF-9 300 EPoX 9NPA+ SLI 301 Asus A8N32-SLI Deluxe 301 EPoX 9HEAI 303 Angaben in Sekunden

WinZip 8.1

WorldBench - WinZip MSI K8N Diamond 324 ATi Xpress 200 CF-Edition 324 Sapphire PI A9RX480 326 Asus A8N-SLI Premium 327 EPoX 9NPA+ Ultra 331 Gigabyte GA-K8NXP-SLI 332 Asus A8N32-SLI Deluxe 332 Gigabyte GA-K8N Pro-SLI 335 Gigabyte GA-K8N51PVMT-9 336 EPoX 9HEAI 340 EPoX 9NPA+ SLI 341 Asus A8N-VM CSM 342 Gigabyte GA-K8N51GMF-9 345 Angaben in Sekunden

Schnittstellen

Netzwerk

• Offizielle Website: www.microsoft.com [35]


• Download: Kein Download möglich


  • Kostenpunkt: 199 US-Dollar oder per MSDN-Mitgliedschaft


• Was benchen wir?


  • NTttcp Windows 2000 DDK


  • Server: Ntttcps -m 4,0,‹client IP› -a 4 -l 256000 -n 30000
    Client (zu testender Rechner): Ntttcpr -m 4,0,‹server IP› -a 4 -l 256000 -n 30000


  • Besondere Einstellungen: - keine -

Netzwerk - Daten-Durchsatz   Chipsatz: Asus A8N32-SLI Deluxe 928,389 MSI K8N Diamond 926,626 Gigabyte GA-K8N51PVMT-9 914,937 EPoX 9NPA+ Ultra 914,345 EPoX 9NPA+ SLI 913,120 Asus A8N-SLI Premium 910,838 Asus A8N-VM CSM 902,412 Gigabyte GA-K8N51GMF-9 901,156 Gigabyte GA-K8N Pro-SLI 893,396 Gigabyte GA-K8NXP-SLI 886,225 ATi Xpress 200 CF-Edition 880,916 Sapphire PI A9RX480 617,028 EPoX 9HEAI 94,822   Zweite Schnittstelle: MSI K8N Diamond 932,233 Asus A8N32-SLI Deluxe 917,421 Gigabyte GA-K8NXP-SLI 907,277 Asus A8N-SLI Premium 666,422 EPoX 9HEAI 0,000 Hinweis: Nicht vorhanden Gigabyte GA-K8N Pro-SLI 0,000 Hinweis: Nicht vorhanden ATi Xpress 200 CF-Edition 0,000 Hinweis: Nicht vorhanden EPoX 9NPA+ Ultra 0,000 Hinweis: Nicht vorhanden EPoX 9NPA+ SLI 0,000 Hinweis: Nicht vorhanden Sapphire PI A9RX480 0,000 Hinweis: Nicht vorhanden Gigabyte GA-K8N51PVMT-9 0,000 Hinweis: Nicht vorhanden Gigabyte GA-K8N51GMF-9 0,000 Hinweis: Nicht vorhanden Asus A8N-VM CSM 0,000 Hinweis: Nicht vorhanden Angaben in Megabit pro Sekunde

Netzwerk - CPU-Last   Chipsatz: ATi Xpress 200 CF-Edition 39,79 Asus A8N-VM CSM 36,47 Gigabyte GA-K8N51GMF-9 35,37 Gigabyte GA-K8N51PVMT-9 34,73 MSI K8N Diamond 32,45 Asus A8N-SLI Premium 31,53 Sapphire PI A9RX480 31,28 EPoX 9NPA+ Ultra 31,25 Gigabyte GA-K8NXP-SLI 30,99 EPoX 9NPA+ SLI 30,66 Asus A8N32-SLI Deluxe 29,66 Gigabyte GA-K8N Pro-SLI 28,25 EPoX 9HEAI 18,44   Zweite Schnittstelle: MSI K8N Diamond 27,45 Asus A8N-SLI Premium 27,11 Gigabyte GA-K8NXP-SLI 26,89 Asus A8N32-SLI Deluxe 25,99 EPoX 9HEAI 0,00 Hinweis: Nicht vorhanden Gigabyte GA-K8N Pro-SLI 0,00 Hinweis: Nicht vorhanden ATi Xpress 200 CF-Edition 0,00 Hinweis: Nicht vorhanden EPoX 9NPA+ Ultra 0,00 Hinweis: Nicht vorhanden EPoX 9NPA+ SLI 0,00 Hinweis: Nicht vorhanden Sapphire PI A9RX480 0,00 Hinweis: Nicht vorhanden Gigabyte GA-K8N51PVMT-9 0,00 Hinweis: Nicht vorhanden Gigabyte GA-K8N51GMF-9 0,00 Hinweis: Nicht vorhanden Asus A8N-VM CSM 0,00 Hinweis: Nicht vorhanden Angaben in Prozent

USB

• Offizielle Website: Simpli Software.com [36]


• Download: ComputerBase.de [37]

  • Kostenpunkt: kostenlose Standardversion, jedoch nur mit eingeschränkten Funktionen


• Was benchen wir?

  • Wir ermitteln die Schnittstellen-Geschwindigkeit mit Hilfe von HD Tach 3.0.1.0 RW

  • Besondere Einstellungen: Long bench (32 MB zones)

USB Schnittstelle - Durchschnitt Gigabyte GA-K8N Pro-SLI 32,8 Gigabyte GA-K8NXP-SLI 30,9 MSI K8N Diamond 30,8 Asus A8N-SLI Premium 30,8 EPoX 9NPA+ Ultra 30,8 EPoX 9NPA+ SLI 30,8 Asus A8N32-SLI Deluxe 30,8 EPoX 9HEAI 27,6 Gigabyte GA-K8N51PVMT-9 22,3 Gigabyte GA-K8N51GMF-9 21,9 Asus A8N-VM CSM 21,1 ATi Xpress 200 CF-Edition 18,3 Sapphire PI A9RX480 17,9 Angaben in Megabyte pro Sekunde (MB/s)

USB Schnittstelle - Burst Gigabyte GA-K8NXP-SLI 35,0 Gigabyte GA-K8N Pro-SLI 32,8 MSI K8N Diamond 31,0 Asus A8N-SLI Premium 31,0 EPoX 9NPA+ Ultra 30,9 EPoX 9NPA+ SLI 30,9 Asus A8N32-SLI Deluxe 30,9 Gigabyte GA-K8N51PVMT-9 30,9 Gigabyte GA-K8N51GMF-9 30,9 EPoX 9HEAI 29,2 Asus A8N-VM CSM 21,9 ATi Xpress 200 CF-Edition 19,5 Sapphire PI A9RX480 18,8 Angaben in Megabyte pro Sekunde (MB/s)

USB Schnittstelle - CPU-Last ATi Xpress 200 CF-Edition 14 MSI K8N Diamond 13 Gigabyte GA-K8NXP-SLI 10 Gigabyte GA-K8N Pro-SLI 10 Sapphire PI A9RX480 10 Asus A8N-SLI Premium 7 EPoX 9HEAI 7 EPoX 9NPA+ SLI 7 EPoX 9NPA+ Ultra 5 Gigabyte GA-K8N51GMF-9 5 Gigabyte GA-K8N51PVMT-9 4 Asus A8N-VM CSM 4 Asus A8N32-SLI Deluxe 2 Angaben in Prozent

FireWire

FireWire Schnittstelle - Durchschnitt Gigabyte GA-K8N Pro-SLI 50,4 Gigabyte GA-K8NXP-SLI 48,4 Asus A8N32-SLI Deluxe 40,7 Asus A8N-SLI Premium 40,5 EPoX 9NPA+ Ultra 39,4 EPoX 9NPA+ SLI 39,4 MSI K8N Diamond 39,3 Gigabyte GA-K8N51PVMT-9 39,3 Asus A8N-VM CSM 39,2 Gigabyte GA-K8N51GMF-9 39,1 Sapphire PI A9RX480 39,0 EPoX 9HEAI 0,0 Hinweis: Nicht vorhanden Angaben in Megabyte pro Sekunde (MB/s)

FireWire Schnittstelle - Burst Gigabyte GA-K8NXP-SLI 86,2 Gigabyte GA-K8N Pro-SLI 86,2 Asus A8N32-SLI Deluxe 43,0 Asus A8N-SLI Premium 42,9 MSI K8N Diamond 41,6 Asus A8N-VM CSM 41,6 EPoX 9NPA+ Ultra 41,3 EPoX 9NPA+ SLI 41,3 Gigabyte GA-K8N51PVMT-9 41,3 Gigabyte GA-K8N51GMF-9 41,3 Sapphire PI A9RX480 41,1 EPoX 9HEAI 0,0 Hinweis: Nicht vorhanden Angaben in Megabyte pro Sekunde (MB/s)

FireWire Schnittstelle - CPU-Last Gigabyte GA-K8NXP-SLI 10 Hinweis: FireWire800: 0 Asus A8N-SLI Premium 4 EPoX 9NPA+ Ultra 4 Gigabyte GA-K8N51GMF-9 4 MSI K8N Diamond 2 Gigabyte GA-K8N Pro-SLI 2 EPoX 9NPA+ SLI 2 Sapphire PI A9RX480 2 Asus A8N32-SLI Deluxe 2 Gigabyte GA-K8N51PVMT-9 2 Asus A8N-VM CSM 2 EPoX 9HEAI 0 Hinweis: Nicht vorhanden Angaben in Prozent

Sound

• Offizielle Website: audio.rightmark.com [38]


• Download: audio.rightmark.com [39]

  • Kostenpunkt: kostenlose Standardversion


• Was benchen wir?

  • Per Loop-Kabel wird die Qualität des Audio-Eingangs und -Ausgangs gemessen

  • Besondere Einstellungen: - keine -

Controller

• Offizielle Website: Simpli Software.com [35]


• Download: ComputerBase.de [36]

  • Kostenpunkt: kostenlose Standardversion, jedoch nur mit eingeschränkten Funktionen


• Was benchen wir?

  • Wir ermitteln die Schnittstellen-Geschwindigkeit mit Hilfe von HD Tach 3.0.1.0 RW

  • Besondere Einstellungen: Long bench (32 MB zones), nur Lesen

Fehlende Werte in den Diagrammen deuten auf nicht vorhandene zweite Controller hin oder auf das Fehlen der technischen Möglichkeit, den entsprechenden Modus auszuführen.

RAID 0

RAID 0 - Durchschnitt   Chipsatz: EPoX 9HEAI 98 Sapphire PI A9RX480 90 ATi Xpress 200 CF-Edition 90 EPoX 9NPA+ SLI 82 Gigabyte GA-K8NXP-SLI 82 Asus A8N-VM CSM 80 MSI K8N Diamond 79 Gigabyte GA-K8N Pro-SLI 78 Asus A8N-SLI Premium 78 EPoX 9NPA+ Ultra 77 Asus A8N32-SLI Deluxe 77 Gigabyte GA-K8N51GMF-9 76 Gigabyte GA-K8N51PVMT-9 74   Zweiter Controller: MSI K8N Diamond 92 EPoX 9NPA+ SLI 91 Gigabyte GA-K8NXP-SLI 83 Asus A8N-SLI Premium 81 Sapphire PI A9RX480 60 Angaben in Megabyte pro Sekunde (MB/s)

RAID 0 - Burst   Chipsatz: Gigabyte GA-K8NXP-SLI 279 MSI K8N Diamond 272 Asus A8N32-SLI Deluxe 271 EPoX 9NPA+ SLI 270 Gigabyte GA-K8N Pro-SLI 266 EPoX 9NPA+ Ultra 261 Asus A8N-SLI Premium 258 EPoX 9HEAI 150 Gigabyte GA-K8N51GMF-9 138 Gigabyte GA-K8N51PVMT-9 138 Asus A8N-VM CSM 137 Sapphire PI A9RX480 111 ATi Xpress 200 CF-Edition 105   Zweiter Controller: MSI K8N Diamond 137 EPoX 9NPA+ SLI 137 Gigabyte GA-K8NXP-SLI 112 Asus A8N-SLI Premium 111 Sapphire PI A9RX480 78 Angaben in Megabyte pro Sekunde (MB/s)

RAID 0 - CPU-Last   Chipsatz: Gigabyte GA-K8N51GMF-9 12 Gigabyte GA-K8N51PVMT-9 11 Asus A8N-VM CSM 11 MSI K8N Diamond 10 Gigabyte GA-K8NXP-SLI 8 EPoX 9HEAI 8 Gigabyte GA-K8N Pro-SLI 8 EPoX 9NPA+ Ultra 8 Asus A8N-SLI Premium 7 EPoX 9NPA+ SLI 7 Sapphire PI A9RX480 7 Asus A8N32-SLI Deluxe 7 ATi Xpress 200 CF-Edition 4   Zweiter Controller: MSI K8N Diamond 14 Gigabyte GA-K8NXP-SLI 10 Asus A8N-SLI Premium 8 EPoX 9NPA+ SLI 4 Sapphire PI A9RX480 2 Angaben in Prozent

RAID 1

RAID 1 - Durchschnitt   Chipsatz: MSI K8N Diamond 49 Asus A8N-SLI Premium 49 EPoX 9HEAI 49 Gigabyte GA-K8N Pro-SLI 49 ATi Xpress 200 CF-Edition 49 EPoX 9NPA+ Ultra 49 Gigabyte GA-K8N51GMF-9 49 Sapphire PI A9RX480 49 Asus A8N32-SLI Deluxe 43 Gigabyte GA-K8NXP-SLI 42 EPoX 9NPA+ SLI 41 Gigabyte GA-K8N51PVMT-9 35 Asus A8N-VM CSM 31   Zweiter Controller: Gigabyte GA-K8NXP-SLI 50 EPoX 9NPA+ SLI 49 Asus A8N-SLI Premium 49 MSI K8N Diamond 49 Sapphire PI A9RX480 49 Angaben in Megabyte pro Sekunde (MB/s)

RAID 1 - Burst   Chipsatz: EPoX 9HEAI 111 ATi Xpress 200 CF-Edition 103 Sapphire PI A9RX480 103 Asus A8N-SLI Premium 74 Asus A8N32-SLI Deluxe 70 EPoX 9NPA+ SLI 65 MSI K8N Diamond 60 Gigabyte GA-K8N Pro-SLI 51 EPoX 9NPA+ Ultra 49 Gigabyte GA-K8NXP-SLI 43 Gigabyte GA-K8N51GMF-9 43 Gigabyte GA-K8N51PVMT-9 25 Asus A8N-VM CSM 23   Zweiter Controller: MSI K8N Diamond 107 Asus A8N-SLI Premium 78 Sapphire PI A9RX480 66 EPoX 9NPA+ SLI 63 Gigabyte GA-K8NXP-SLI 25 Angaben in Megabyte pro Sekunde (MB/s)

RAID 1 - CPU-Last   Chipsatz: Gigabyte GA-K8NXP-SLI 4 EPoX 9HEAI 4 ATi Xpress 200 CF-Edition 4 Gigabyte GA-K8N51PVMT-9 4 MSI K8N Diamond 2 Asus A8N-SLI Premium 2 Gigabyte GA-K8N Pro-SLI 2 EPoX 9NPA+ Ultra 2 EPoX 9NPA+ SLI 2 Sapphire PI A9RX480 2 Asus A8N32-SLI Deluxe 2 Gigabyte GA-K8N51GMF-9 2 Asus A8N-VM CSM 2   Zweiter Controller: MSI K8N Diamond 4 Asus A8N-SLI Premium 2 Gigabyte GA-K8NXP-SLI 2 EPoX 9NPA+ SLI 2 Sapphire PI A9RX480 2 Angaben in Prozent

RAID 5

RAID 5 - Durchschnitt Asus A8N32-SLI Deluxe 94 Asus A8N-VM CSM 94 Gigabyte GA-K8N51PVMT-9 93 Gigabyte GA-K8N51GMF-9 93 Gigabyte GA-K8NXP-SLI 9 Asus A8N-SLI Premium 5 Angaben in Megabyte pro Sekunde (MB/s)

RAID 5 - Burst Asus A8N32-SLI Deluxe 229 Asus A8N-VM CSM 207 Gigabyte GA-K8N51GMF-9 200 Gigabyte GA-K8N51PVMT-9 192 Asus A8N-SLI Premium 79 Gigabyte GA-K8NXP-SLI 78 Angaben in Megabyte pro Sekunde (MB/s)

RAID 5 - CPU-Last Asus A8N-VM CSM 11 Asus A8N32-SLI Deluxe 10 Gigabyte GA-K8N51PVMT-9 10 Gigabyte GA-K8N51GMF-9 10 Gigabyte GA-K8NXP-SLI 5 Asus A8N-SLI Premium 4 Angaben in Prozent

Spiele

Doom 3

Zwar basiert das Spiel auf der vermeintlich unterlegen geglaubten OpenGL-API, kann aber durch exzessiven Gebrauch von hochauflösenden Texturen und Bumpmapping grafisch mehr als überzeugen. Alle unsere Messungen wurden im „High Quality“-Modus vollzogen, der automatisch achtfache anisotrope Filterung aktiviert.

• Offizielle Website: idsoftware.com [40]


• Download: Doom3.com [41] (Demo)


  • Kostenpunkt: kostenlose Demo-Version, Demo nicht zum Benchen genutzt


• Was benchen wir?


  • Version 1.3


  • Besondere Einstellungen: Precache time: 1000, Graphics settings: High details, Demo: Run default demo.

Doom 3 MSI K8N Diamond 76,3 Gigabyte GA-K8NXP-SLI 76,3 Gigabyte GA-K8N Pro-SLI 76,2 EPoX 9NPA+ SLI 75,8 Asus A8N32-SLI Deluxe 75,7 Gigabyte GA-K8N51PVMT-9 75,6 Gigabyte GA-K8N51GMF-9 75,6 Asus A8N-VM CSM 75,6 Asus A8N-SLI Premium 75,1 EPoX 9NPA+ Ultra 75,1 Sapphire PI A9RX480 73,5 EPoX 9HEAI 73,1 ATi Xpress 200 CF-Edition 72,4 Angaben in Bilder pro Sekunde (FPS)

Doom 3 IGP Gigabyte GA-K8N51PVMT-9 IGP 13,1 Hinweis: 800x600 Asus A8N-VM CSM IGP 13,1 Hinweis: 800x600 Gigabyte GA-K8N51GMF-9 IGP 12,8 Hinweis: 800x600 ATi RS480 Engineering Sample 11,7 Hinweis: 800x600 Angaben in Bilder pro Sekunde (FPS)

Earth 2160

Mal kein Ego-Shooter, der die Grafikkarte belastet, sondern Echtzeit-Strategie. Reichlich Licht- und Schatten-Effekte, schicke Explosionen und detaillierte Gelände-, Fahrzeug- und Gebäude-Modelle müssen hier dargestellt werden. Earth 2160 wird zur Zeit nicht von SLI unterstützt.

• Offizielle Website: Earth2160.com [42]


• Download: noch keine Demo veröffentlicht


  • Kostenpunkt: kostenlose Presse-Version des Herstellers


• Was benchen wir?


  • Version 1.2


  • Eingebaute Timedemo
  • Besondere Einstellungen: Graphics settings: Maximum details



Earth 2160 Asus A8N-VM CSM 28,6 Asus A8N-SLI Premium 28,4 EPoX 9HEAI 28,4 Gigabyte GA-K8NXP-SLI 28,3 Gigabyte GA-K8N51GMF-9 28,3 MSI K8N Diamond 28,1 Gigabyte GA-K8N Pro-SLI 28,0 EPoX 9NPA+ Ultra 28,0 Asus A8N32-SLI Deluxe 28,0 Gigabyte GA-K8N51PVMT-9 28,0 EPoX 9NPA+ SLI 27,9 ATi Xpress 200 CF-Edition 27,8 Sapphire PI A9RX480 27,6 Angaben in Bilder pro Sekunde (FPS)

Earth 2160 IGP Gigabyte GA-K8N51PVMT-9 IGP 6,6 Hinweis: 800x600 Asus A8N-VM CSM IGP 6,4 Hinweis: 800x600 ATi RS480 Engineering Sample 6,3 Hinweis: 800x600 Gigabyte GA-K8N51GMF-9 IGP 5,8 Hinweis: 800x600 Angaben in Bilder pro Sekunde (FPS)

Farcry

Es gehört zu den grafisch eindrucksvollsten Titeln am Markt und macht z.B. Doom 3 harte Konkurrenz. Die Cry-Engine ist die dritte im Bunde der Top-Grafik-Engines aus dem Jahr 2004, die bisher kaum an Aktualität verloren haben.

• Offizielle Website: FarCry.de [43]


• Download: Farcry-theGame.com [44] (Demo)


  • Kostenpunkt: kostenlose Demo-Version, Demo nicht zum Benchen genutzt


• Was benchen wir?


  • Version 1.32


  • Besondere Einstellungen: Graphics settings: Maximum details, Fort-Demo.

Farcry Gigabyte GA-K8N Pro-SLI 79,11 EPoX 9HEAI 78,73 Asus A8N32-SLI Deluxe 78,69 MSI K8N Diamond 78,48 Gigabyte GA-K8NXP-SLI 78,30 EPoX 9NPA+ SLI 77,81 Sapphire PI A9RX480 77,59 Asus A8N-SLI Premium 77,26 ATi Xpress 200 CF-Edition 76,63 Asus A8N-VM CSM 76,62 Gigabyte GA-K8N51PVMT-9 76,50 Gigabyte GA-K8N51GMF-9 76,23 EPoX 9NPA+ Ultra 74,99 Angaben in Bilder pro Sekunde (FPS)

Farcry IGP Gigabyte GA-K8N51PVMT-9 IGP 22,52 Hinweis: 800x600 Asus A8N-VM CSM IGP 22,45 Hinweis: 800x600 Gigabyte GA-K8N51GMF-9 IGP 21,35 Hinweis: 800x600 ATi RS480 Engineering Sample 0,00 Hinweis: Nicht möglich Angaben in Bilder pro Sekunde (FPS)

Half-Life 2

Neben Doom3 und FarCry war Half-Life2 wohl das Spiel des Jahres 2004 mit der aufwändigsten Grafikengine. Riesige, mit prachtvollen Effekten versehene Außen- und Innenlevel belasten Grafikkarten dank der Source-Engine.

• Offizielle Website: Half-Life2.com [45]


• Download: ATi.com [46]


  • Kostenpunkt: kostenlose Demo-Version, Demo nicht zum Benchen genutzt


• Was benchen wir?


  • canals_08-Demo von Anandtech


  • Besondere Einstellungen: Graphics settings: Maximum details, Reflect world.



Half-Life 2 Gigabyte GA-K8N Pro-SLI 94,24 Asus A8N32-SLI Deluxe 93,99 Asus A8N-VM CSM 93,99 MSI K8N Diamond 93,90 EPoX 9HEAI 93,88 Gigabyte GA-K8NXP-SLI 93,86 Gigabyte GA-K8N51GMF-9 93,76 EPoX 9NPA+ Ultra 93,71 EPoX 9NPA+ SLI 93,67 Sapphire PI A9RX480 93,57 Gigabyte GA-K8N51PVMT-9 93,55 ATi Xpress 200 CF-Edition 93,45 Asus A8N-SLI Premium 93,07 Angaben in Bilder pro Sekunde (FPS)

Half-Life 2 IGP Gigabyte GA-K8N51PVMT-9 IGP 33,87 Hinweis: 800x600 Asus A8N-VM CSM IGP 33,87 Hinweis: 800x600 Gigabyte GA-K8N51GMF-9 IGP 31,75 Hinweis: 800x600 ATi RS480 Engineering Sample 29,29 Hinweis: 800x600 Angaben in Bilder pro Sekunde (FPS)

Painkiller

Mit reichlich Polygonen wird die Grafikkarte zur Arbeit bewegt, dazu kommen viele Shader-Effekte in detaillierten Spiele-Leveln. Das aus Polen stammende Spiel stammt ebenfalls aus dem Jahr 2004.

• Offizielle Website: Painkiller.com [47]


• Download: nVidia [48]


  • Kostenpunkt: kostenlose Demo-Version, Demo nicht zum Benchen genutzt


• Was benchen wir?


  • Version 1.64


  • Level: City on the Water
  • Besondere Einstellungen: Graphics settings: Maximum details.



Painkiller Gigabyte GA-K8N Pro-SLI 191,75 Asus A8N32-SLI Deluxe 191,29 Sapphire PI A9RX480 190,91 MSI K8N Diamond 190,82 EPoX 9HEAI 190,45 Gigabyte GA-K8NXP-SLI 189,59 Asus A8N-SLI Premium 188,85 EPoX 9NPA+ Ultra 187,84 ATi Xpress 200 CF-Edition 187,81 EPoX 9NPA+ SLI 185,67 Gigabyte GA-K8N51PVMT-9 182,66 Asus A8N-VM CSM 182,42 Gigabyte GA-K8N51GMF-9 182,25 Angaben in Bilder pro Sekunde (FPS)

Painkiller IGP Gigabyte GA-K8N51PVMT-9 IGP 77,47 Hinweis: 800x600 Asus A8N-VM CSM IGP 77,29 Hinweis: 800x600 Gigabyte GA-K8N51GMF-9 IGP 72,89 Hinweis: 800x600 ATi RS480 Engineering Sample 59,77 Hinweis: 800x600 Angaben in Bilder pro Sekunde (FPS)

Lautstärke

Auch die Lautstärke spielt eine immer größere Rolle beim Arbeiten am PC. Leistungshungrige Prozessoren und Grafikkarten wollen gekühlt werden und auch die Chipsätze der Mainboards werden immer komplexer und produzieren damit auch mehr Wärme.

Diese Wärme wird in der Regel per aktiver Luftkühlung abtransportiert, was meistens mit mehr oder weniger großer Schallerzeugung verbunden ist. Genau dieser Schall wird von uns mit einem handelsüblichen Dezibel-Messgerät aufgezeichnet, wie üblich im Abstand von 40 cm. Dazu messen wir nur das Mainboard ohne alle anderen Schallquellen wie Laufwerke oder CPU-Lüfter.

Zusätzlich wird die System-Lautstärke (also alle Komponenten) bei geöffnetem Gehäuse im Idle-Modus unter dem Windows-Desktop gemessen. Dabei führen wir diese Messungen mit dem Zalman CNPS7000Cu durch. Auf die bisherigen Messungen bei geschlossenem Gehäuse verzichten wir.

Um die Übersichtlichkeit beim Diagramm der Mainboard-Lautstärke zu erhöhen, führen wir die „lautlosen“ Mainboards, also solche mit komplett passiver Kühlung, nicht mehr auf. Wird ein Mainboard im Diagramm vermisst, dann handelt es sich um ein passiv gekühltes Modell.

Lautstärke - Mainboard ATi Xpress 200 CF-Edition 40,8 Gigabyte GA-K8NXP-SLI 42,2 Hinweis: 46,4 mit DPS EPoX 9NPA+ Ultra 43,3 EPoX 9NPA+ SLI 44,0 Hinweis: 47,1 mit ATX-Blenden-Lüfter MSI K8N Diamond 44,2 Angaben in Dezibel

Lautstärke - System offen (Zalman) EPoX 9HEAI 41,7 Asus A8N32-SLI Deluxe 42,2 Asus A8N-SLI Premium 42,4 Gigabyte GA-K8N51PVMT-9 42,7 Gigabyte GA-K8N51GMF-9 43,4 Asus A8N-VM CSM 45,0 EPoX 9NPA+ SLI 45,4 EPoX 9NPA+ Ultra 46,4 Sapphire PI A9RX480 47,5 MSI K8N Diamond 48,2 Gigabyte GA-K8N Pro-SLI 48,6 Gigabyte GA-K8NXP-SLI 49,4 Hinweis: 51,2 mit DPS Angaben in Dezibel

Lautstärke - System offen (Zalman) IGP Asus A8N-VM CSM IGP 42,4 Gigabyte GA-K8N51GMF-9 IGP 42,7 Gigabyte GA-K8N51PVMT-9 IGP 43,0 Angaben in Dezibel

Stromaufnahme

Ab sofort verzichten wir auf die wenig aussagekräftigen Temperaturmessungen und messen dafür die Stromaufnahme. Zum Einen im Idle-Modus auf dem Windows-Desktop, zum Anderen unter Last, erzeugt durch Prime95 und 3DMark05. Bei beiden Messungen kommt nur eine Grafikkarte zum Einsatz. Wir geben die gesamte Stromaufnahme des Systems an (ohne Monitor!).

Stromaufnahme   Desktop: Gigabyte GA-K8N51GMF-9 130 Gigabyte GA-K8N51PVMT-9 131 Asus A8N-VM CSM 134 EPoX 9NPA+ Ultra 140 EPoX 9NPA+ SLI 143 Asus A8N32-SLI Deluxe 157 Sapphire PI A9RX480 168   Last: Gigabyte GA-K8N51PVMT-9 202 Gigabyte GA-K8N51GMF-9 203 Sapphire PI A9RX480 204 Asus A8N-VM CSM 206 EPoX 9NPA+ Ultra 212 EPoX 9NPA+ SLI 212 Asus A8N32-SLI Deluxe 221 Angaben in Watt (W)

Stromaufnahme IGP   Desktop: Gigabyte GA-K8N51PVMT-9 IGP 93 Asus A8N-VM CSM IGP 94 Gigabyte GA-K8N51GMF-9 IGP 94   Last: Gigabyte GA-K8N51GMF-9 IGP 174 Asus A8N-VM CSM IGP 179 Gigabyte GA-K8N51PVMT-9 IGP 180 Angaben in Watt (W)

HDTV-Wiedergabe

Zum Einsatz in dieser Disziplin kam der schon altbekannte Film-Trailer namens „Step into Liquid“, der eine Länge von einer Minute und 56 Sekunden hat und in der Auflösung von 1920x1080 Pixel (1080p) vorliegt. Wer unseren Test auf seinem System nachahmen möchte, kann das Video direkt bei Microsoft herunterladen [49] (Direktlink - 114 MB), benötigt aber zusätzlich jeweils die neuesten Treiber aus dem Hause nVidia [50] und ATi [51], den Media Player in der Version 10 [52] und ein spezielles Hotfix [53], damit der Player die HDTV-Beschleunigung auch unterstützt. Die CPU-Last wurde während des Abspielens von uns mittels ThrottleWatch und einem selbst geschriebenen Skript aufgezeichnet.

Overclocking

Trotz der durchweg hohen Leistungsfähigkeit der AMD Athlon 64-Prozessoren ist das Thema Overclocking (OC) sehr beliebt. Immer mehr Hersteller bieten im BIOS oder per Software unter Windows die Möglichkeit, das System in verschiedenen Stufen zu übertakten. Die Möglichkeiten für den Benutzer im BIOS solche OC-Einstellungen vorzunehmen, zeigen die nächsten Tabellen.

Asus A8N-VM CSM

Die mit Prozessoren ab der Revision E4 möglichen, erweiterten RAM-Takt-Einstellungen führten zu folgendem Ergebnis:

Gigabyte GA-K8N51GMF-9 / GA-K8N51PVMT-9

Die mit Prozessoren ab der Revision E4 möglichen, erweiterten RAM-Takt-Einstellungen führten zu folgendem Ergebnis:

Nach der Auflistung der Möglichkeiten zum Overclocken haben wir auch eingeschränkte Versuche zum Übertakten unternommen. Wir wollen hier keine Rekorde aufstellen, sondern einfach die OC-Möglichkeiten zeigen und mit Screenshots von CPU-Z dokumentieren. Die maximal erreichte Höhe des Referenztaktes dient uns dabei als Vergleichswert zwischen den getesteten Mainboards. Wir geben diesen Wert im Diagramm an. Die CPU-Spannung wurde auf 1,45 Volt, die des RAMs auf 2,8 Volt angehoben. Die maximale stabile Prozessorfrequenz haben wir bei 2.700 MHz erreicht, darüber meldet Prime95 Fehler. Die RAM-Timings bleiben unangetastet.

Nun erhöhen wir den Referenztakt erst in 5-MHz-Schritten, bis die Grenzen des Mainboards erreicht sind, danach wird in 1-MHz-Schritten der höchste Wert ermittelt. Natürlich wird dazu der Multiplikator der CPU, die Geschwindigkeit des HT-Link und der RAM-Takt gesenkt. Überprüft wird die System-Stabilität mit Prime95, das recht empfindlich auf zu hoch getaktete Systeme reagiert.

Da jedoch bei allen Probanden mit nVidia-Chipsatz das BIOS stark eingeschränkt ist, was das Overclocking angeht, mussten wir dieses Mal von unserem gewohnten Prozedere abweichen. Das Asus-Board kann nur über den CPU-Takt übertaktet werden, Änderungen an den Spannungen von Prozessor, RAM oder Chipsatz sind ebenfalls nicht möglich. Daher sind die Ergebnisse nur sehr eingeschränkt mit denen anderer Mainboards vergleichbar. Auf eine Auflistung des Asus-Boards verzichten wir ganz, da der Prozessormultiplikator nicht abgesenkt werden konnte. Beim AI Overclocking erreichten wir 205 MHz. Bei den zwei Vertretern von Gigabyte waren Spannungsveränderungen nicht möglich. Insofern sind auch diese Ergebnisse nicht mit den anderen Probanden vergleichbar.

Die nachstehend gezeigten OC-Ergebnisse wurden mit folgenden Einstellungen erreicht (Ausnahmen s.o.):

• HTT auf 3x200 MHz
• RAM-Takt auf 100 MHz
• CPU-Multiplikator auf 6x

OC - Referenztakt EPoX 9NPA+ SLI 359 ATi Xpress 200 CF-Edition 352 EPoX 9NPA+ Ultra 352 Sapphire PI A9RX480 341 Asus A8N32-SLI Deluxe 335 Gigabyte GA-K8N51PVMT-9 279 Gigabyte GA-K8N51GMF-9 279 Asus A8N-SLI Premium 265 EPoX 9HEAI 255 MSI K8N Diamond 226 Gigabyte GA-K8N Pro-SLI 214 Angaben in MHz

Auch nur unter Einsatz des IGP haben wir dieselben OC-Versuche unternommen, mit folgenden Ergebnissen:

OC - Referenztakt IGP Gigabyte GA-K8N51PVMT-9 IGP 279 Gigabyte GA-K8N51GMF-9 IGP 279 Angaben in MHz

Ranking

Zu guter Letzt wollen wir die Ergebnisse der Benchmarks in unseren Rankings zusammenführen. So lässt sich recht einfach ein Überblick darüber gewinnen, in welchem Bereich welches Mainboard Stärken oder Schwächen zeigt.

In das Performance-Rating fließen die Ergebnisse von Worldbench, Sandra 2005, PCMark05 und aller Spiele ohne den SLI-Modus ein.

Performance-Rating Asus A8N-SLI Premium 99,3 Gigabyte GA-K8NXP-SLI 99,3 MSI K8N Diamond 99,2 Gigabyte GA-K8N Pro-SLI 99,0 Asus A8N32-SLI Deluxe 98,7 Gigabyte GA-K8N51PVMT-9 98,2 Sapphire PI A9RX480 98,0 Gigabyte GA-K8N51GMF-9 97,9 ATi Xpress 200 CF-Edition 97,7 Asus A8N-VM CSM 97,7 EPoX 9HEAI 97,0 EPoX 9NPA+ SLI 96,7 EPoX 9NPA+ Ultra 96,4 Angaben in Prozent

Das Schnittstellen-Rating setzt sich aus den Werten der Messungen der PCI Express-Leistung, Netzwerk-, USB-, FireWire-Anschlüsse, sowie der Ergebnisse der Controller im RAID-0- und RAID-1-Modus zusammen. Die CPU-Last bleibt dabei unberücksichtigt.

Schnittstellen-Rating MSI K8N Diamond 89,2 Gigabyte GA-K8NXP-SLI 85,5 Asus A8N-SLI Premium 83,9 EPoX 9NPA+ SLI 78,1 Sapphire PI A9RX480 66,8 Asus A8N32-SLI Deluxe 62,4 Gigabyte GA-K8N Pro-SLI 60,6 EPoX 9NPA+ Ultra 53,9 Gigabyte GA-K8N51GMF-9 49,4 Gigabyte GA-K8N51PVMT-9 46,8 Asus A8N-VM CSM 44,4 ATi Xpress 200 CF-Edition 41,5 EPoX 9HEAI 39,9 Angaben in Prozent

Schlechter ausgestattete Mainboards haben hier natürlich Nachteile. Die Platzierung wird daher im nächsten Diagramm ausstattungsbereinigt angegeben.

Schnittstellen-Rating (Ausstattungsbereinigt) Gigabyte GA-K8N Pro-SLI 90,0 Gigabyte GA-K8NXP-SLI 88,2 Asus A8N-SLI Premium 83,2 MSI K8N Diamond 82,3 Asus A8N32-SLI Deluxe 82,1 EPoX 9NPA+ SLI 81,1 EPoX 9NPA+ Ultra 80,4 Gigabyte GA-K8N51GMF-9 71,4 Sapphire PI A9RX480 69,3 Gigabyte GA-K8N51PVMT-9 66,8 Asus A8N-VM CSM 62,9 EPoX 9HEAI 59,0 ATi Xpress 200 CF-Edition 58,7 Angaben in Prozent

Fazit

Sieht ganz so aus, als hätte nVidia seine Hausaufgaben gemacht. Unabhängig vom Hersteller weisen unsere Probanden eine völlig ausreichende Ausstattung auf. Immerhin ist die neue Southbridge nForce 410/430 HD-Audio-fähig und beherrscht den RAID 5-Modus, Fähigkeiten, die wohl viele Käufer beim wesentlich teureren nForce 4 vermissen. Nur das Top-Modell nForce 4 SLI x16 kann zumindest mit RAID 5 aufwarten.

Aber auch die Leistung kann sich sehen lassen. In Zusammenarbeit mit einer GeForce 6800 GT-Grafikkarte liegen alle drei Probanden im mittleren Bereich. Sehr positiv ist sicher die CPU-Auslastung bei der HDTV-WMV9-Wiedergabe zu werten. Ob die Hardware-Firewall des nForce 410/430 auch Probleme beim Datentransfer produziert haben wir nicht weiter überprüft, auf den Testsystemen wird die Netzwerk-Verwaltungssoftware generell nicht installiert.

Für den Büro- oder Heim-Bereich außerhalb moderner Spiele sind das Gigabyte GA-K8N51GMF-9 und das Asus A8N-VM CSM sehr gut geeignet. Leider stellt der Markt noch keine Sempron-Prozessoren für den Sockel 939 bereit, sonst wären sehr günstige, leise und sparsame Internet- oder Büro-PCs im Selbstbau kein Problem. Schade ist auch, dass Gigabyte auf einen DVI-Anschluss für die inzwischen gängigen TFT-Bildschirme verzichtet hat.

Direkt auf den Bereich HTPC zielt das Gigabyte GA-K8N51PVMT-9 mit seiner TV-Break-out-Box. Durch die Komponenten-Ausgänge und den S-VHS-Anschluss ist eine TV-Wiedergabe auf fast allen gängigen Geräten möglich. Auf eine Wiedergabe per DVI muss man trotz GeForce 6150-Northbridge leider verzichten.

Dennoch haben auch die modernen IGP-Chipsätze ihre Schattenseiten: Die 3D-Leistung ist noch immer viel zu gering. Selbst in geringen Auflösungen ist flüssiges Spielen halbwegs moderner Spiele quasi unmöglich. Hier hilft nur der Einsatz einer PCIe-Grafikkarte, die dann für die nötige Pixelbeschleunigung sorgt.

Die Preise für unsere Probanden lagen zum Testzeitpunkt zwischen etwa 70 Euro (GA-K8NGMF-9) und zirka 80 Euro (GA-K8N51PVMT-9 und A8N-VM CSM). Ginge es nach der Preis-Leistung der Mainboards, dann lägen sie sicher ganz vorne in der Auflistung der bisher von uns getesteten Platinen. Würden die Hersteller jetzt noch vernünftige Lüftersteuerungen für alle anschließbaren Lüfter integrieren und würde nVidia die Leistungsfähigkeit der Grafikeinheit deutlich erhöhen, könnte man fast von einem perfekten Mainboard sprechen.
