Test: Asus P5K3 Deluxe

Einleitung

Mit dem P35-Chipsatz, der unter dem Codenamen „Bearlake“ bereits länger bekannt ist, hat Intel den Technologiezug erneut ein Stück beschleunigt und mit DDR3-Speicher einen neuen Zwischenhalt erreicht. Von hohen Taktraten und mehr Datendurchsatz erhofft sich Intel ein deutliches Plus an Arbeitsgeschwindigkeit bei den eigenen Chipsätzen. Auch vor drei Jahren war Intel der Vorreiter beim Einstieg in die DDR2-Technologie. Damals konnte sich DDR2 nach einigen Anlaufschwierigkeiten letztendlich doch relativ schnell auch von der Leistung von Vorgänger-Standard absetzen [1]. Wie sich die Verhältnisse beim heutigen Technologiewechsel ändern, werden wir im kleinen Umfang beleuchten.

Das hier und heute getestete Asus-P5K3-Deluxe-Mainboard ist der zweieiige Zwilling des Asus P5K Deluxe [2], das wir erst kürzlich getestet haben. Kleine Unterschiede bei der Ausführung der Heatpipe-Kühlung und beim Lieferumfang sind quasi der ganze Unterschied neben der RAM-Unterstützung. Zu beachten sind dieses Mal in Orange und Schwarz eingefärbten RAM-Slots, die ausschließlich mit DDR3-Modulen bestückt werden können. Das P5K Deluxe versteht sich dagegen nur mit DDR2-Modulen. Vermutlich wird Asus aber noch ein DDR2/DDR3-Dual-Mainboard auf den Markt [3] bringen, das mit beiden Speicher-Standards zurecht kommt.

Ausgestattet ist das P5K3 Deluxe, das uns in der WiFi-Edition vorlag, mit dem P35 als Northbridge und der ICH9R als Southbridge, der aktuellen Performance-Paarung aus dem Hause Intel. Auf den folgenden Seiten wollen wir einen ausführlichen Blick auf das Mainboard werfen und einen Vergleich zwischen DDR2 und DDR3 wagen.

Lesezeichen

Artikel, die sich im Laufe der Zeit auf ComputerBase angesammelt haben und die mit diesem Artikel in Zusammenhang stehen, wollen wir nachfolgend noch einmal in Erinnerung rufen. Da es mitunter vorkommt, dass im heutigen Artikel auf bestehendes Wissen aus älteren Tests und Technikerläuterungen zurückgegriffen wird, ist es für alle, die etwas „mehr“ wissen möchten, keinesfalls verkehrt, auch einen Blick in unsere älteren Berichte zu werfen.

• MSI P6N SLI Platinum [4]
• nVidia nForce 680i LT SLI [5]
• Zweimal nForce 680i von Asus [6]
• nForce 680i SLI vs. Intel P965 [7]
• nVidia nForce 600i-Serie [8]
• Asus P5NSLI mit nForce 570 SLI [9]
• Asus P5N32-SLI Deluxe [10]
• Intel Core 2 Duo E6700 und E6600 [11]
• Asus P5W DH Deluxe und MSI P4N SLI XE [12]
• Intel Core 2 Extreme X6800 [13]
• nVidia nForce 500 [14]

DDR3

Mit DDR3 soll alles besser werden: Weniger Energieverbrauch durch weniger Betriebsspannung, höhere Leistung, mehr Bandbreite – es liest sich fast zu schön. Um die hoch gesteckten Ziele zu erreichen, haben sich die Ingenieure viel Gedanken um die nötige Technik gemacht. Wir wollen an dieser Stelle nur kurz auf den neuen DDR3-Standard eingehen, genauere Informationen wird es in einem gesonderten Artikel geben.

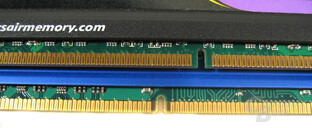

Was hat sich rein äußerlich getan? Fast nichts, sagt der erste Blick, und selbst der zweite offenbart nur eine mechanische Änderung. So wurde, um Verwechslungen bei der Mainboard-Bestückung zu verhindern, die Kerbe in der Kontaktreihe weiter nach außen versetzt.

Viel mehr als außen hat sich unter der Motorhaube, sprich dem Heatspreader, getan. Statt bisher vier Bits werden nun pro Takt ganze acht Bits intern auf dem Speichermodul übertragen. Allerdings steigen bei halbierter Speicherfrequenz und gleich bleibender Bandbreite die Latenzen. Bei DDR3-800 liegt die CAS bei sechs, mit steigendem Takt werden bei DDR3-1600 Latenzen von 9 erwartet. Dies gilt allerdings wohl nur für die ersten Module, denn bereits jetzt erscheinen die ersten DDR3-Riegel mit niedrigeren Werten – zumeist allerdings auf Kosten der ursprünglich gesenkten Betriebsspannung.

Die Versorgungsspannung für die Speichermodule (VDimm) wurde mit dem DDR3-Standard auf 1,5 Volt gesenkt. DDR2 war hier noch auf 1,8 Volt angewiesen, benötigte also 20 Prozent mehr als bei die neuen Riegeln. Wie wirkt sich die gesenkte Versorgungsspannung bei gleichzeitig gestiegener Speicherbandbreite auf den Energiebedarf aus? Wir haben dazu sowohl das P5K Deluxe als auch das P5K3 Deluxe mit je einem und zwei Speicherriegeln zu Rate gezogen. Jeder Speicherriegel besaß eine Kapazität von einem Gigabyte, die Taktung lag bei DDR2-800 und DDR3-800.

Strombedarf DDR2-DDR3  Ein Riegel  Zwei Riegel Asus P5K Deluxe DDR2-800 174,3 176,4 Asus P5K3 Deluxe DDR3-800 175,0 178,1 Angaben in Watt (W)

Berechnet man die Differenz in der Leistungsaufnahme des Rechners zwischen ein und zwei Modulen auf jeder Plattform, so ergibt sich der Stromverbrauch für ein DDR2- bzw. DDR3-Modul. Das Ergebnis überrascht, denn während DDR2 pro Riegel 2,1 Watt Leistung verschlingt, genehmigt sich DDR3 pro Riegel gar 3,1 Watt. Trotz niedrigerer Versorgungsspannung liegt der Bedarf pro Riegel beim neuen DDR3-RAM somit um gut 50 Prozent höher als bei DDR2 und keineswegs darunter. Erklären lassen sich unsere Messungen nur dadurch, dass die Riegel bei niedrigerer Spannung deutlich mehr Strom benötigen, was unterm Strich zu einer gestiegenen Leistungsaufnahme ( Leistung (P) = Spannung (U) * Stromstärke (I) ) führt.

Der Proband

Zuerst wollen wir einen tabellarischen Überblick über die Ausstattung des getesteten Mainboards sowie zweier Gegenspieler geben.

Aufmerksamen Lesern wird nicht entgangen sein, dass sich Asus nicht an die Spezifikationen des P35 hält. Mit der Asus „Super Memspeed Technologie“ (Super MST) wird DDR2-RAM nativ mit bis zu 1.066 MHz unterstützt. Das passt gut zur kürzlichen Vorstellung von Aeneon und seinen DDR2-1066-Modulen [15], die JEDEC-konform nur mit 1,8 Volt betrieben werden müssen. Damit steht schnelleren, nicht übertakteten Systemen nichts mehr im Wege. Gleiches gilt beim Asus P5K3 Deluxe für die DDR3-Unterstützung. Hier werden Taktraten von bis zu 1.333 MHz von Asus per Super-MST angeboten. Intel wird DDR3-1333 erst mit dem X38-Chipsatz unterstützen, der im dritten Quartal erscheinen soll.

Asus P5K3 Deluxe

• Lieferumfang
  • Treiber-DVD für das Mainboard
  • User Guide, engl. Handbuch, ca. 170 Seiten
  • 1x Aufstecklüfter für Heatpipe-Kühlkörper
  • 1x Q-Connector
  • 1x WiFi-Antenne
  • 1x Slotblende, zwei USB-2.0-Ports und ein FireWire-400-Port
  • 6x SATA-Datenkabel
  • 1x Stromadapter von 4-polig Molex auf 2x SATA
  • 1x IDE-Flachkabel, 80-polig
  • 1x Floppy-Flachkabel
  • 1x ATX-I/O-Blende

Layout

Auf den ersten Blick sieht das Layout des Asus P5K3 Deluxe absolut identisch zu dem des Asus P5K Deluxe [16] aus. Lediglich der Farbunterschied bei den Speicherbänken fällt beim direkten Vergleich ins Auge. Ein zweiter Blick entlarvt die zusätzliche Heatpipe und den abweichenden Wärmetauscher auf der oberen Stromversorgung des Prozessors. Direkt auf dem Mainboard lässt sich lediglich am unteren Rand ein Unterschied zwischen den Platinen erkennen.

So weist das P5K3 Deluxe an dieser Stelle einen im Handbuch nicht erwähnten Jumper mit der Bezeichnung "ME" auf. Dieser Jumper deutet auf die „Intel Management Engine“ hin – eigentlich ein Feature der Business-Mainboards in Zusammenhang mit der Intel Active Management Technology. Damit können Systemadministratoren per Fernwartung auch bei ausgeschaltetem PC Daten über das Gerät abrufen oder zum Beispiel Treiber oder Viren-Signaturen ohne Zutun des Users auffrischen.

Neben der bekannten Cool-Stack-2-Technik verfügt natürlich auch das Asus P5K3 Deluxe über die neue AI-Slot-Schutztechnologie. Damit wird vor falsch eingesteckten oder heraus gerutschten Steckkarten gewarnt. Diese Schutzfunktion funktioniert an allen PCI- und PCIe-Steckplätzen. Dabei zeigt eine hell leuchtende, rote LED am linken Ende oberhalb des jeweiligen Slots Fehler bei der Bestückung an. Der PC muss hierzu nicht eingeschaltet werden. Sofern das Netzteil mit Spannung versorgt wird, arbeitet AI Slot. Bei den RAM-Slots greift die Technik leider nicht.

BIOS

Das BIOS lag zum Testzeitpunkt in der Version 0410 vor. Das BIOS des Intel Matrix Storage Manager trug die Versionsnummer 7.5.0.1017, das des JMicron JB363 die Version 1.06.69.

ACPI-Suspend
Das Asus-Mainboard unterstützt mit S1 und S3 die beiden wichtigsten Stromsparmodi. Beide lassen sich einzeln im BIOS anwählen, zusätzlich steht die Option „Auto“ zur Verfügung. Aus dem S1-Modus lässt sich der Computer per Tastendruck, Mausklick oder Drücken des Ein/Aus-Schalters wieder aufwecken. Um den Rechner aus dem S3-Modus wieder zum Arbeiten zu bewegen, braucht man eine native PS/2-Tastatur oder den Ein/Aus-Schalter. Mit einer USB- oder PS/2-Maus war ein Aufwecken nicht möglich.

Lüftersteuerung
Asus setzt wie gewohnt auf seine Q-Fan-Lüftersteuerung. Damit können fünf der sechs Lüfter gesteuert werden: Der CPU-Lüfter sowie die Chassis-Lüfter eins bis vier. Der Q-Fan-Modus ist leider nicht beeinflussbar und regelt die Drehzahl nach internen Temperaturvorgaben im BIOS (Optimal, Silent, Performance Mode). Die Chassis-Lüfter können gemeinsam in 10er-Schritten zwischen 60 und 90 Prozent geregelt werden. Darüber hinaus gibt es eine Auto-Einstellung. Als Zieltemperatur muss man eine Gehäuse-Temperatur zwischen 28 und 46 °C vorgeben, die nicht überschritten werden darf. Eine Überwachung der Drehzahl ist nur beim CPU-Lüfter und den Chassis-Lüftern eins bis drei möglich. Immerhin erlaubt Asus auf diesem Weg die Regelung von fünf Lüftern. Noch besser wären flexiblere Einstell- und Kontrollmöglichkeiten (Q-Fan) für sämtliche Anschlüsse.

Overclocking und BIOS-Aktualisierung
Sollten Übertaktungsversuche einmal fehlschlagen, kommt die große Stärke der Asus-Platinen zum Vorschein. Wenn der Rechner nicht mehr ordnungsgemäß bootet, reicht es, den Netzschalter am Netzteil auszuschalten oder den Netzstecker zu ziehen. Beim nächsten Hochfahren werden automatisch Standardwerte geladen, die es erlauben, das BIOS aufzurufen. Asus nennt diese Funktion „Crashfree BIOS“.

Auch missglückte BIOS-Aktualisierungen lassen sich beheben, indem beim Booten entweder eine CD oder ein mit einem passenden BIOS versehener USB-Stick eingeschoben werden. Das Notsystem greift automatisch auf die entsprechende Quelle zu und spielt das dort gespeicherte BIOS zurück in das System. Eine Rettung per Diskette ist beim P5K3 nicht mehr möglich, da das BIOS eine Größe von zwei Megabyte besitzt.

Wer sein BIOS nicht unter Windows aktualisieren möchte, der kann dies generell immer per „Alt-F2“-Tastenkombination beim Booten tun. Benötigt wird dazu eine CD oder ein USB-Stick mit der aktualisierten BIOS-Version, die eingespielt werden soll. Das dabei aufgerufene Tool „EZ Flash 2“ kann auch direkt aus dem BIOS unter dem Reiter „Tools“ aufgerufen werden.

Software

Die beiliegende Software-DVD startet automatisch nach dem Einlegen und bietet die Möglichkeit der Installation aller notwendigen Treiber an. Eine automatische Installation ist inzwischen per „InstAll Wizard“ sowohl bei den Treibern als auch bei den Tools möglich.

Per „Make Disk“ können Treiber-Disketten für die Windows-Installation sowohl für 32-Bit- als auch für 64-Bit-Systeme angefertigt werden. Wird die DVD beim Booten des Rechners eingelegt, können sie gar ohne Betriebssystem direkt von der DVD aus dem Boot-Menü heraus erstellt werden.

Neben dem bekannten Asus Update stehen auch wieder der AI Booster, AI NOS, AI Gear und PC Probe II zur Verfügung. Zusätzlich zu den Treibern für Windows XP sind auch Treiber für Windows Vista und Linux auf der DVD vorhanden. Damit bietet Asus eine sehr gute und aktuelle Softwareausstattung.

Testsystem

• Prozessor
  • Intel Core 2 Duo E6300 [10], 1,86 GHz, FSB1066
• CPU-Kühler
  • Intel Boxed-Kühler
• Motherboard
  • Asus P5K3 Deluxe WiFi Edition, BIOS 0410
• Arbeitsspeicher
  • 2x1024 MB DDR2-800 Corsair TWIN2X2048-6400C4 (DDR2-800 CL4-4-4-12, DDR2-1066 CL4-4-4-12) [23]
  • 2x1024 MB DDR3-1066 Kingston HyperX KHX11000D3LLK2/2G (DDR3-800 CL6-6-6-18, DDR3-1066 CL6-6-6-18)
• Grafikkarte
  • nVidia 7900 GTX [24]
• Peripherie
  • Samsung P80SD SATA II, 80 GB (1x System, 3x RAID)
  • Pioneer DVD-ROM DVD-105
  • Pleiades Super S-Combo mit 74 GB WD Raptor HDD [25]
• Sonstiges
  • Avance B031 Gehäuse [26]
  • Tagan TG480-U22-2Force-Netzteil, 480 Watt
  • Noiseblocker S2 Ultra-Silent-Fan 80 mm [27] (drei Stück)
• Software
  • Windows XP Professional SP2
  • DirectX 9.0c (April 2007)
• Treiber
  • Intel 8.3.0.1013
  • nVidia ForceWare 93.71 WHQL

Benchmarks

• Synthetische Benchmarks
  • PCMark05 1.2.0
  • SiSoftware Sandra XI SP2
  • PCI Express-Rückkanal-Bandbreite
• System-Benchmarks
  • SysMark 2007 Preview
• Schnittstellen
  • Netzwerk: NTttcp
  • USB 2.0: HD Tach 3.0.1.0 zur externen Festplatte
  • FireWire 400/800: HD Tach 3.0.1.0 zur externen Festplatte
  • eSata: HD Tach 3.0.1.0 zur externen Festplatte
  • Sound: RightMark Audio Analyzer 5.5
• Controller
  • RAID 0: HD Tach 3.0.1.0
  • RAID 1: HD Tach 3.0.1.0
  • RAID 5: HD Tach 3.0.1.0
• Spiele
  • Fear 1.08
  • Half-Life 2 – Lost Coast
  • Oblivion 1.2.0416
  • Quake 4, 1.3

Alle Benchmarks werden in einer Bildschirmauflösung von 1280x1024 mit 32 Bit Farbtiefe durchgeführt. Alle Messungen werden unabhängig vom Chipsatz mit nur einer Grafikkarte vorgenommen.

Synthetische Benchmarks

PCMark05

PCMark05 - Gesamt Asus P5B-E Plus DDR2-800 6.121 Asus P5K Deluxe DDR2-1066 6.059 Asus P5K Deluxe DDR2-800 6.050 Asus P5K3 Deluxe DDR3-1066 6.013 Asus P5K3 Deluxe DDR3-800 5.991 Angaben in Punkten

PCMark05 - Festplatte Asus P5B-E Plus DDR2-800 6.504 Asus P5K3 Deluxe DDR3-800 6.458 Asus P5K Deluxe DDR2-800 6.440 Asus P5K Deluxe DDR2-1066 6.439 Asus P5K3 Deluxe DDR3-1066 6.399 Angaben in Punkten

PCMark05 - Grafikkarte Asus P5B-E Plus DDR2-800 8.249 Asus P5K Deluxe DDR2-1066 8.230 Asus P5K3 Deluxe DDR3-1066 8.151 Asus P5K3 Deluxe DDR3-800 8.085 Asus P5K Deluxe DDR2-800 8.070 Angaben in Punkten

PCMark05 - Prozessor Asus P5K Deluxe DDR2-1066 4.808 Asus P5B-E Plus DDR2-800 4.796 Asus P5K Deluxe DDR2-800 4.788 Asus P5K3 Deluxe DDR3-1066 4.784 Asus P5K3 Deluxe DDR3-800 4.781 Angaben in Punkten

PCMark05 - Speicher Asus P5K Deluxe DDR2-1066 4.593 Asus P5B-E Plus DDR2-800 4.499 Asus P5K3 Deluxe DDR3-1066 4.456 Asus P5K Deluxe DDR2-800 4.286 Asus P5K3 Deluxe DDR3-800 4.279 Angaben in Punkten

Sandra XI

Sandra XI – Multimedia  Integer  Float Asus P5B-E Plus DDR2-800 102.836 55.678 Asus P5K Deluxe DDR2-800 103.004 55.647 Asus P5K3 Deluxe DDR3-800 103.025 56.000 Asus P5K3 Deluxe DDR3-1066 103.033 55.995 Asus P5K Deluxe DDR2-1066 103.226 56.098 Angaben in Instruktionen pro Sekunde (it/s)

Sandra XI – Memory  Int ALU  Float FPU Asus P5K3 Deluxe DDR3-800 4.988 5.008 Asus P5B-E Plus DDR2-800 5.318 5.362 Asus P5K Deluxe DDR2-800 5.326 5.333 Asus P5K3 Deluxe DDR3-1066 5.368 5.389 Asus P5K Deluxe DDR2-1066 5.574 5.618 Angaben in Megabyte pro Sekunde (MB/s)

Sciencemark 2.0

Sciencemark 2.0 - Speicherlatenz Asus P5K Deluxe DDR2-1066 90 Asus P5B-E Plus DDR2-800 91 Asus P5K Deluxe DDR2-800 97 Asus P5K3 Deluxe DDR3-1066 98 Asus P5K3 Deluxe DDR3-800 110 Angaben in Taktzyklen

PCI Express-Leistung

Mit einem älteren Tool aus dem Jahr 2002 von der Firma Serious Magic [28] lässt sich die Geschwindigkeit des Rückkanals der Grafikkarte messen. Indirekt kann man so die Bandbreite des PCIe-Busses messen.

PCI Express Rückkanal Bandbreite Asus P5K Deluxe DDR2-1066 1.342 Asus P5B-E Plus DDR2-800 1.331 Asus P5K3 Deluxe DDR3-1066 1.226 Asus P5K Deluxe DDR2-800 1.218 Asus P5K3 Deluxe DDR3-800 1.171 Angaben in Megabyte pro Sekunde (MB/s)

System-Benchmarks

SYSmark 2007 Preview

Bei SYSmark 2007 Preview handelt es sich um eine Benchmark-Suite, die aus diversen Einzelanwendungen besteht. Insgesamt 14 Programme werden in vier verschiedenen Kategorien zur Leistungsbewertung heran gezogen.

E-Learning (EL)

• Adobe Illustrator CS2
• Adobe Photoshop CS2
• Macromedia Flash 8
• Microsoft PowerPoint 2003

Video Creation (VC)

• Adobe After Effects 7
• Adobe Illustrator CS2
• Adobe Photoshop CS2
• Microsoft Windows Media Encoder 9 Series
• Sony Vegas 7

Office Productivity (PR)

• Microsoft Excel 2003
• Microsoft Outlook 2003
• Microsoft PowerPoint 2003
• Microsoft Word 2003
• Microsoft Project 2003
• WinZip 10.0

3D Modeling (3D)

• AutoDesk 3ds Max 8
• SketchUp 5

SYSmark 2007 – Gesamt Asus P5K Deluxe DDR2-800 108 Asus P5K Deluxe DDR2-1066 108 Asus P5B-E Plus DDR2-800 107 Asus P5K3 Deluxe DDR3-1066 106 Asus P5K3 Deluxe DDR3-800 104 Angaben in Punkten

SYSmark 2007 – EL Asus P5K Deluxe DDR2-1066 103 Asus P5K Deluxe DDR2-800 102 Asus P5B-E Plus DDR2-800 101 Asus P5K3 Deluxe DDR3-1066 100 Asus P5K3 Deluxe DDR3-800 98 Angaben in Punkten

SYSmark 2007 – VC Asus P5B-E Plus DDR2-800 101 Asus P5K Deluxe DDR2-800 101 Asus P5K Deluxe DDR2-1066 100 Asus P5K3 Deluxe DDR3-800 99 Asus P5K3 Deluxe DDR3-1066 99 Angaben in Punkten

SYSmark 2007 – PR Asus P5K Deluxe DDR2-1066 131 Asus P5B-E Plus DDR2-800 130 Asus P5K Deluxe DDR2-800 129 Asus P5K3 Deluxe DDR3-1066 128 Asus P5K3 Deluxe DDR3-800 124 Angaben in Punkten

SYSmark 2007 – 3D Asus P5B-E Plus DDR2-800 101 Asus P5K Deluxe DDR2-800 101 Asus P5K Deluxe DDR2-1066 101 Asus P5K3 Deluxe DDR3-1066 100 Asus P5K3 Deluxe DDR3-800 99 Angaben in Punkten

Schnittstellen

Netzwerk

Das Messen der im Netzwerk erreichten Geschwindigkeit ist nicht ganz einfach. Wir greifen daher auf ein Tool von Microsoft zurück, das im DDK von Windows 2000 enthalten ist. Es hört auf den Namen NTttcp und hilft bei der Treiberentwicklung. Wir nutzen folgende Einstellungen:

Server: NTttcps -m 4,0,‹client IP› -a 4 -l 256000 -n 30000
Client (zu testender Rechner): NTttcpr -m 4,0,‹Server IP› -a 4 -l 256000 -n 30000

Fehlende Werte in den Diagrammen deuten auf nicht vorhandene zweite Controller hin.

Netzwerk - Daten-Durchsatz  LAN 1  LAN 1 (TCP/IP Beschl.)  LAN 2  LAN 2 (TCP/IP Beschl.) Asus P5K Deluxe DDR2-800 896 Hinweis: Marvell PCIe 694 Hinweis: Realtek PCI Asus P5K Deluxe DDR2-1066 927 680 Asus P5K3 Deluxe DDR3-1066 932 Hinweis: Marvell PCIe 697 Hinweis: Realtek PCI Asus P5B-E Plus DDR2-800 932 Asus P5K3 Deluxe DDR3-800 932 696 Angaben in Megabit pro Sekunde

Netzwerk - CPU-Last  LAN 1  LAN 1 (TCP/IP Beschl.)  LAN 2  LAN 2 (TCP/IP Beschl.) Asus P5K Deluxe DDR2-800 15,12 Hinweis: Marvell PCIe 31,68 Hinweis: Realtek PCI Asus P5K Deluxe DDR2-1066 19,08 30,04 Asus P5K3 Deluxe DDR3-800 19,71 31,81 Asus P5K3 Deluxe DDR3-1066 19,91 Hinweis: Marvell PCIe 31,42 Hinweis: Realtek PCI Asus P5B-E Plus DDR2-800 21,09 Angaben in Prozent

USB

Mit einer externen Festplatte und der Software HD Tach 3.0.1.0 RW messen wir die Schnittstellengeschwindigkeiten. Wir verwenden dabei die Einstellung „Long bench (32 MB Zones)“.

USB Schnittstelle - Durchschnitt Asus P5B-E Plus DDR2-800 34,9 Asus P5K3 Deluxe DDR3-800 34,8 Asus P5K Deluxe DDR2-1066 34,8 Asus P5K Deluxe DDR2-800 34,7 Asus P5K3 Deluxe DDR3-1066 34,7 Angaben in Megabyte pro Sekunde (MB/s)

USB Schnittstelle - Burst Asus P5K Deluxe DDR2-1066 35,3 Asus P5B-E Plus DDR2-800 35,2 Asus P5K3 Deluxe DDR3-800 35,2 Asus P5K3 Deluxe DDR3-1066 35,1 Asus P5K Deluxe DDR2-800 35,0 Angaben in Megabyte pro Sekunde (MB/s)

USB Schnittstelle - CPU-Last Asus P5K3 Deluxe DDR3-800 10 Asus P5K Deluxe DDR2-1066 9 Asus P5B-E Plus DDR2-800 8 Asus P5K Deluxe DDR2-800 4 Asus P5K3 Deluxe DDR3-1066 1 Angaben in Prozent

FireWire

FireWire Schnittstelle - Durchschnitt Asus P5B-E Plus DDR2-800 41,7 Asus P5K Deluxe DDR2-800 41,5 Asus P5K3 Deluxe DDR3-800 41,4 Asus P5K3 Deluxe DDR3-1066 41,4 Asus P5K Deluxe DDR2-1066 41,4 Angaben in Megabyte pro Sekunde (MB/s)

FireWire Schnittstelle - Burst Asus P5B-E Plus DDR2-800 43,1 Asus P5K Deluxe DDR2-800 42,8 Asus P5K3 Deluxe DDR3-800 42,8 Asus P5K3 Deluxe DDR3-1066 42,8 Asus P5K Deluxe DDR2-1066 42,7 Angaben in Megabyte pro Sekunde (MB/s)

FireWire Schnittstelle - CPU-Last Asus P5B-E Plus DDR2-800 1 Asus P5K Deluxe DDR2-800 1 Asus P5K3 Deluxe DDR3-800 1 Asus P5K3 Deluxe DDR3-1066 1 Asus P5K Deluxe DDR2-1066 1 Angaben in Prozent

eSATA

Um einen Vergleich zum direkten Anschluss der verwendeten WD Raptor zu bieten, folgen hier in Textform die Messwerte beim Anschluss an die ICH8/R des Asus P5B-E Plus. Durchschnitt: 65,1 MB/s, Burst: 123,7 MB/s, CPU-Last: 1 Prozent.

Fehlende Werte in den Diagrammen deuten auf eine nicht vorhandene eSATA-Schnittstelle hin.

eSATA Schnittstelle - Durchschnitt Asus P5B-E Plus DDR2-800 65,1 Asus P5K Deluxe DDR2-800 65,1 Asus P5K3 Deluxe DDR3-800 65,1 Asus P5K3 Deluxe DDR3-1066 65,1 Asus P5K Deluxe DDR2-1066 65,1 Angaben in Megabyte pro Sekunde (MB/s)

eSATA Schnittstelle - Burst Asus P5K Deluxe DDR2-1066 149,0 Asus P5K3 Deluxe DDR3-800 147,7 Asus P5K3 Deluxe DDR3-1066 147,7 Asus P5B-E Plus DDR2-800 147,4 Asus P5K Deluxe DDR2-800 146,5 Angaben in Megabyte pro Sekunde (MB/s)

eSATA Schnittstelle - CPU-Last Asus P5K3 Deluxe DDR3-1066 4 Asus P5K Deluxe DDR2-1066 4 Asus P5B-E Plus DDR2-800 3 Asus P5K Deluxe DDR2-800 3 Asus P5K3 Deluxe DDR3-800 2 Angaben in Prozent

Sound

Mit dem RightMark Audio Analyzer messen wir den OnBoard-Sound der jeweiligen Probanden. Dazu wird mit einer Creative X-Fi in einem zweiten System die Qualität des Audio-Eingangs und -Ausgangs gemessen. Als Vergleich sind noch die Werte der X-Fi mit einem Loop-Kabel angegeben.

Controller

Für die Messung der Geschwindigkeit der Festplatten nutzen wir wieder HD Tach 3.0.1.0 RW. Wir nutzen dabei die Einstellung „Long bench (32 MB Zones)“ im Schreib- und Lese-Modus.

Fehlende Werte in den Diagrammen deuten auf nicht vorhandene zweite Controller hin oder auf das Fehlen der technischen Möglichkeit, den entsprechenden Modus auszuführen.

RAID 0

RAID 0 - Lesen Durchschnitt Asus P5K Deluxe DDR2-1066 97,6 Hinweis: 130,5 mit 3 HDDs Asus P5B-E Plus DDR2-800 97,5 Hinweis: 131,7 mit 3 HDDs Asus P5K Deluxe DDR2-800 97,5 Hinweis: 130,6 mit 3 HDDs Asus P5K3 Deluxe DDR3-1066 97,5 Hinweis: 130,7 mit 3 HDDs Asus P5K3 Deluxe DDR3-800 97,4 Hinweis: 130,6 mit 3 HDDs Angaben in Megabyte pro Sekunde (MB/s)

RAID 0 - Schreiben Durchschnitt Asus P5K Deluxe DDR2-800 97,8 Hinweis: 136,5 mit 3 HDDs Asus P5K Deluxe DDR2-1066 97,8 Hinweis: 136,4 mit 3 HDDs Asus P5B-E Plus DDR2-800 97,7 Hinweis: 136,1 mit 3 HDDs Asus P5K3 Deluxe DDR3-800 97,7 Hinweis: 136 mit 3 HDDs Asus P5K3 Deluxe DDR3-1066 97,7 Hinweis: 136,7 mit 3 HDDs Angaben in Megabyte pro Sekunde (MB/s)

RAID 0 - Burst Asus P5K Deluxe DDR2-800 296,2 Hinweis: 351,8 mit 3 HDDs Asus P5K Deluxe DDR2-1066 291,7 Hinweis: 357 mit 3 HDDs Asus P5K3 Deluxe DDR3-800 290,1 Hinweis: 357 mit 3 HDDs Asus P5B-E Plus DDR2-800 267,3 Hinweis: 359,1 mit 3 HDDs Asus P5K3 Deluxe DDR3-1066 265,8 Hinweis: 354,5 mit 3 HDDs Angaben in Megabyte pro Sekunde (MB/s)

RAID 0 - CPU-Last Asus P5K3 Deluxe DDR3-800 7 Hinweis: 7 mit 3 HDDs Asus P5B-E Plus DDR2-800 5 Hinweis: 11 mit 3 HDDs Asus P5K Deluxe DDR2-800 5 Hinweis: 10 mit 3 HDDs Asus P5K3 Deluxe DDR3-1066 5 Hinweis: 10 mit 3 HDDs Asus P5K Deluxe DDR2-1066 4 Hinweis: 11 mit 3 HDDs Angaben in Prozent

RAID 1

RAID 1 - Lesen Durchschnitt Asus P5K3 Deluxe DDR3-1066 49,7 Asus P5K Deluxe DDR2-1066 49,7 Asus P5K Deluxe DDR2-800 49,6 Asus P5K3 Deluxe DDR3-800 49,6 Asus P5B-E Plus DDR2-800 48,9 Angaben in Megabyte pro Sekunde (MB/s)

RAID 1 - Schreiben Durchschnitt Asus P5B-E Plus DDR2-800 48,6 Asus P5K Deluxe DDR2-1066 48,3 Asus P5K Deluxe DDR2-800 47,7 Asus P5K3 Deluxe DDR3-1066 47,7 Asus P5K3 Deluxe DDR3-800 47,6 Angaben in Megabyte pro Sekunde (MB/s)

RAID 1 - Burst Asus P5K Deluxe DDR2-800 49,9 Asus P5K3 Deluxe DDR3-1066 34,0 Asus P5B-E Plus DDR2-800 30,8 Asus P5K Deluxe DDR2-1066 26,6 Asus P5K3 Deluxe DDR3-800 16,4 Angaben in Megabyte pro Sekunde (MB/s)

RAID 1 - CPU-Last Asus P5K3 Deluxe DDR3-800 3 Asus P5B-E Plus DDR2-800 2 Asus P5K Deluxe DDR2-800 2 Asus P5K3 Deluxe DDR3-1066 1 Asus P5K Deluxe DDR2-1066 1 Angaben in Prozent

RAID 5

RAID 5 - Lesen Durchschnitt Asus P5B-E Plus DDR2-800 37,6 Asus P5K Deluxe DDR2-1066 37,5 Asus P5K3 Deluxe DDR3-800 37,4 Asus P5K3 Deluxe DDR3-1066 37,2 Asus P5K Deluxe DDR2-800 37,1 Angaben in Megabyte pro Sekunde (MB/s)

RAID 5 - Schreiben Durchschnitt Asus P5B-E Plus DDR2-800 15,7 Asus P5K Deluxe DDR2-1066 15,6 Asus P5K3 Deluxe DDR3-800 15,5 Asus P5K3 Deluxe DDR3-1066 15,5 Asus P5K Deluxe DDR2-800 15,3 Angaben in Megabyte pro Sekunde (MB/s)

RAID 5 - Burst Asus P5K3 Deluxe DDR3-800 118,2 Asus P5K Deluxe DDR2-1066 103,9 Asus P5B-E Plus DDR2-800 103,8 Asus P5K3 Deluxe DDR3-1066 101,2 Asus P5K Deluxe DDR2-800 99,5 Angaben in Megabyte pro Sekunde (MB/s)

RAID 5 - CPU-Last Asus P5K3 Deluxe DDR3-800 6 Asus P5B-E Plus DDR2-800 5 Asus P5K Deluxe DDR2-1066 4 Asus P5K Deluxe DDR2-800 3 Asus P5K3 Deluxe DDR3-1066 1 Angaben in Prozent

Spiele

F.E.A.R.

Doom 3 bekommt Konkurrenz – und was für Eine! Die Programmierer des Gruselshooters F.E.A.R. scheinen sich Doom 3 als großes Vorbild ausgesucht zu haben, wobei man allerdings fast alles besser zu machen scheint. Unter anderem wird die sehr beklemmende Atmosphäre durch eine Grafikqualität erreicht, die Ihresgleichen sucht. Shadereffekte in Massen, wunderschönes Bump-Mapping, sehr spektakuläre Schattenwürfe, detaillierte Texturen sowie hübsch aussehende Partikeleffekte und noch vieles mehr bekommt der Spieler zu Gesicht, weswegen F.E.A.R. bereits Pflicht für einen guten Benchmark-Parcours geworden ist. Wir verwenden mittlerweile für diese Zwecke die Vollversion, die über eine integrierte Benchmarkfunktion verfügt. Jene zeigt ein Gefecht sowie eine größere Explosion, die durch eine sich frei bewegende Kamera aufgenommen worden sind.

Fear Asus P5B-E Plus DDR2-800 104 Asus P5K Deluxe DDR2-800 104 Asus P5K3 Deluxe DDR3-1066 104 Asus P5K3 Deluxe DDR3-800 103 Asus P5K Deluxe DDR2-1066 103 Angaben in Bildern pro Sekunde (FPS)

Half-Life 2 - Lost Coast

Half-Life 2 ist wohl zweifellos aufgrund seines legendären Vorgängers eines der meist erwarteten Spiele aller Zeiten gewesen. Den Erwartungen wurde das Spiel oftmals gerecht und begeistert nicht nur in spielerischer Hinsicht, sondern auch durch seine Grafik, die unter anderem durch massiven „Shader Model 2.0“-Einsatz ermöglicht wird. Einige Monate nach der Erscheinung brachte Valve die kostenlose Technologiedemo „Lost Coast“ auf den Markt, die als Besonderheit High-Dynamic-Range-Rendering unterstützt und somit nicht nur einen deutlich höheren Lichtumfang sowie Lichtdynamik bietet, sondern auch die Hardware bis auf das Äußerste fordert.

Half-Life 2 - Lost Coast Asus P5K Deluxe DDR2-1066 89,29 Asus P5B-E Plus DDR2-800 88,93 Asus P5K Deluxe DDR2-800 88,72 Asus P5K3 Deluxe DDR3-1066 87,89 Asus P5K3 Deluxe DDR3-800 85,71 Angaben in Bildern pro Sekunde (FPS)

Oblivion

Bereits der Vorgänger „Morrowind“ hat bei vielen Spielefans eine richtige Begeisterung hervorgerufen und bei dem Nachfolger „Oblivion“ scheint dies nicht anders zu sein. Zu kaum einem Spiel findet man derzeit mehr Diskussionen im Internet. Aber nicht nur spielerisch, auch grafisch kann Oblivion überzeugen und fährt, um dieses Ziel zu erreichen, schwere Geschütze auf. Noch niemals zuvor wurde HDRR mit dynamischem Tone-Mapping derartig realistisch eingesetzt. Darüber hinaus kann das Spiel mit schönen Schatteneffekten sowie stellenweise hoch auflösenden Texturen und Partikeleffekte glänzen. Dementsprechend ist Oblivion geradezu prädestiniert für einen guten Benchmarkparcours. Die verwendete Szene zeigt nicht nur eine aufwendige Beleuchtung, auch mehrere Sträucher und Bäume sind zu sehen, die vor allem die GPU extrem stark belasten.

Oblivion Asus P5K Deluxe DDR2-800 54,2 Asus P5B-E Plus DDR2-800 53,1 Asus P5K3 Deluxe DDR3-1066 52,3 Asus P5K Deluxe DDR2-1066 52,2 Asus P5K3 Deluxe DDR3-800 51,9 Angaben in Bildern pro Sekunde (FPS)

Quake 4

Die bekannte Quake-Reihe von ID-Software ist jedes mal ein Highlight für einen „First Person Shooter“-Fan, da die Spiele nicht nur einen hohen Unterhaltungswert bieten, sondern auch mit einer Grafikpracht daherkommen, die häufig die Messlatte ein gutes Stück höher legt. Die aktuelle Version, Quake 4, wurde allerdings von Raven Software programmiert und nutzt eine leicht weiterentwickelte Doom-3-Engine. Somit liegt die Grafik auf einem hohen Niveau, kann aber keine neue Maßstäbe setzen. Nichtsdestotrotz bietet das Spiel mit aufwändigen Charaktertexturen und vielen Schattenspielen einiges fürs Auge. Die ausgesuchte Timedemo zeigt mehrere Feuergefechte sowie spektakuläre Schatten- und Farbspiele. Nach dem Patchen des Spiels auf die Version 1.2 ist auch der Bug verschwunden, dass weder die Spielerschatten noch die Waffeneffekte dargestellt werden. Somit entsprechen die ermittelten Ergebnisse nun dem „wahren“ Spielverlauf.

Quake 4 Asus P5K Deluxe DDR2-1066 106,05 Asus P5K Deluxe DDR2-800 105,40 Asus P5B-E Plus DDR2-800 104,90 Asus P5K3 Deluxe DDR3-1066 101,52 Asus P5K3 Deluxe DDR3-800 97,60 Angaben in Bildern pro Sekunde (FPS)

Leistungsaufnahme

Wie gehabt messen wir die Leistungsaufnahme der Mainboards. Zum Einen im Idle-Modus auf dem Windows-Desktop, zum Anderen unter Last, erzeugt durch Orthos und 3DMark06. Auch die Leistungsaufnahme im BIOS wird ermittelt. Wir geben die gesamte Leistungsaufnahme des Systems an (ohne Monitor!).

Leistungsaufnahme  Idle  Last  BIOS Asus P5B-E Plus DDR2-800 145,0 Hinweis: 142,6 mit SpeedStep 276,0 158,3 Asus P5K Deluxe DDR2-800 166,7 Hinweis: 165,8 mit SpeedStep 248,0 175,7 Asus P5K3 Deluxe DDR3-800 175,7 Hinweis: 174,1 mit SpeedStep 253,0 180,2 Asus P5K3 Deluxe DDR3-1066 179,3 Hinweis: 177,4 mit SpeedStep 255,0 179,7 Asus P5K Deluxe DDR2-1066 175,1 Hinweis: 174,5 mit SpeedStep 259,0 178,6 Angaben in Watt (W)

Temperaturen

Mit einem Infrarotthermometer messen wir die Oberflächen-Temperatur von North- und Southbridge beziehungsweise ihrer Kühlkörper. Auch die CPU-Stromversorgung wird mit dem Instrument überprüft. Dabei achten wir auch auf sogenannte „Hot Spots“ (Bauteile, die zum Teil sehr hohe Temperaturen aufweisen).

Legende

• blau – 0 °C bis 30 °C
• grün – 30 °C bis 40 °C
• gelb – 40 °C bis 50 °C
• orange – 50 °C bis 60 °C
• rot – 60 °C bis 70 °C
• lila – 70 °C bis ...

Overclocking

Auf vielfachen Leserwunsch bringen wir in Tabellen-Kurzform eine kleine Übersicht über die im BIOS möglichen OC-Einstellungen.

In unseren Overclocking-Versuchen wollen wir keine Rekorde aufstellen, sondern einfach die OC-Möglichkeiten zeigen und mit Screenshots von CPU-Z dokumentieren. Die maximal erreichte Höhe des FSB dient uns dabei als Vergleichswert zwischen den getesteten Mainboards. Wir geben diesen Wert im nachfolgenden Diagramm an. Die CPU-Spannung wurde auf bis zu 1,4 Volt angehoben. Die RAM-Timings (DDR2: 4-4-4-12, DDR3: 6-6-6-18) blieben unangetastet. Überprüft wird die Systemstabilität mit Orthos (Prime95), das recht empfindlich auf zu hoch getaktete Systeme reagiert.

OC - Frontside-Bus Asus P5B-E Plus DDR2-800 1.980 Asus P5K Deluxe DDR2-800 1.952 Asus P5K3 Deluxe DDR3-800 1.924 Angaben in MHz

Ranking

Kommen wir zur Zusammenfassung der bisherigen Ergebnisse in den einzelnen Kategorien. Wir geben ein Ranking der getesteten Mainboards in den Bereichen „Synthetische Benchmarks“, „Anwendungen“, „Schnittstellen“ und „Spiele“. Bei den Schnittstellen berücksichtigen wir auch schwächer ausgestattete Mainboards und verzichten bei der Aufführung in der Kategorie „Ausstattungsbereinigt“ auf zusätzliche Schnittstellen in den Bereichen Netzwerk und RAID.

Performance-Rating: Synthetisch Asus P5K Deluxe DDR2-1066 99,8 Asus P5B-E Plus DDR2-800 98,6 Asus P5K3 Deluxe DDR3-1066 98,2 Asus P5K Deluxe DDR2-800 97,6 Asus P5K3 Deluxe DDR3-800 96,2 Angaben in Prozent

Performance-Rating: Anwendungen Asus P5K Deluxe DDR2-1066 99,8 Asus P5K Deluxe DDR2-800 99,5 Asus P5B-E Plus DDR2-800 99,3 Asus P5K3 Deluxe DDR3-1066 98,0 Asus P5K3 Deluxe DDR3-800 96,4 Angaben in Prozent

Performance-Rating: Spiele Asus P5K Deluxe DDR2-800 99,7 Asus P5B-E Plus DDR2-800 99,1 Asus P5K Deluxe DDR2-1066 98,8 Asus P5K3 Deluxe DDR3-1066 97,7 Asus P5K3 Deluxe DDR3-800 95,7 Angaben in Prozent

Performance-Rating: Schnittstellen Asus P5K Deluxe DDR2-800 97,8 Asus P5K Deluxe DDR2-1066 96,3 Asus P5K3 Deluxe DDR3-1066 95,9 Asus P5K3 Deluxe DDR3-800 95,0 Asus P5B-E Plus DDR2-800 90,9 Angaben in Prozent

Schnittstellen (Ausstattungsbereinigt) Asus P5K Deluxe DDR2-800 99,2 Asus P5K3 Deluxe DDR3-1066 95,7 Asus P5B-E Plus DDR2-800 95,4 Asus P5K Deluxe DDR2-1066 95,3 Asus P5K3 Deluxe DDR3-800 93,3 Angaben in Prozent

Nachdem sich der interessierte Leser seinen Favoriten in den einzelnen Kategorien aussuchen konnte, geben wir natürlich auch ein Gesamt-Rating ab, in welches die Ergebnisse aus allen Kategorien einfließen. Der Gerechtigkeit halber nutzen wir bei den „Schnittstellen“ die ausstattungsbereingte Version. Darin wird nur die FireWire-, USB-, und RAID-Performance (RAID 0,1) der jeweils primären Schnittstelle bewertet.

Performance-Rating: Gesamt Asus P5K Deluxe DDR2-800 99,4 Asus P5K Deluxe DDR2-1066 98,8 Asus P5B-E Plus DDR2-800 98,5 Asus P5K3 Deluxe DDR3-1066 97,8 Asus P5K3 Deluxe DDR3-800 95,8 Angaben in Prozent

Fazit

Wie das bereits getestete DDR2-Geschwister, das Asus P5K Deluxe, kann sich auch das P5K3 Deluxe optisch gut in Szene setzen. Das schwarze, mit Kupfer-Heatpipes und großen Wärmetauschern geschmückte Platinenlayout trägt zweifelsohne seinen Teil dazu bei. Verziert wird die Präsentation durch die DDR3-Unterstützung.

Doch so schön die großen Wärmetauscher rund um den Prozessor auch aussehen mögen, sie behindern den Benutzer bei der (De)Montage eines Intel-Boxed-Kühlers. Auch der linke RAM-Slot liegt sehr eng neben einer Heatpipe. Kurz gesagt gibt es in dieser Hinsicht die gleichen Vor- und Nachteile wie beim P5K Deluxe. Kein Wunder, bei einer derart engen Verwandtschaft.

So fortschrittlich die neue DDR3-Technologie auch sein mag, so sehr steckt sie noch in den Kinderschuhen. Die geringere Betriebsspannung trägt derzeit weder zur Senkung des Stromverbrauches, noch zur Steigerung der Geschwindigkeit über die Taktraten bei. Die höhere Bandbreite wird mit höheren Latenzen erkauft. Letztendlich zeigt sich, dass DDR3-Speicher zu diesem frühen Zeitpunkt noch keinerlei messbaren Vorteile gegenüber DDR2-RAM bietet. Ein Bild, das bereits vom Umstieg von DDR auf DDR2 bekannt sein dürfte.

Bei den deutlich höheren Preisen für den Speicher zahlt der Käufer also zurzeit viel Lehrgeld für einen frühen Einstieg in die neue Technik. Selbst mit 1066 MHz gewinnt DDR3 keinen Stich gegen die bewährte DDR2-Technik, die mit nur 800 MHz den Neuling deutlich hinter sich lässt. Inzwischen stehen gar erste DDR2-1066-Module auf dem Markt bereit, die keine erhöhte Spannung mehr benötigen, sondern mit JEDEC-konformen 1,8 Volt betrieben werden. Solche Module von Aeneon befinden sich zur Zeit in unserem Testlabor und werden in einem der nächsten Artikel berücksichtigt.

Das Asus P5K3 Deluxe in der WiFi-Edition ist bereits seit ein paar Wochen erhältlich. Der aktuelle Marktpreis liegt bei um die 205,- Euro [30].
