[SAMMELTHREAD] Asus Maximus/Rampage Formula (S.E.) / Extreme (Intel X38/X48)
Inhalt
I. Für wen lohnt sich das Asus Maximus/Rampage?
II. Was bietet das Asus Maximus/Rampage genau?
III. Wo kann ich die notwendigen Treiber und Bios-Updates herunterladen?
IV. Wie gehe ich mit dem Bios um? Welche Optionen bietet es für mich?
V. Weitere wichtige Fragen
VI. Details zum sog. "Fusion Block"-Wasserkühlkörper des Maximus/Rampage Extreme und Formula S.E.
VII. Links zu anderen Reviews und Sammelthreads
VIII. Kompatibilitätsliste RAM
IX. CPU Kühler Kompatibilitätsliste
In diesem Sammelthread soll es um die von Asus produzierte Mainboard-Reihe Maximus/Rampage Extreme / Formula (S.E.) gehen. Nachdem sich nun abgezeichnet hat, dass sich die Nachfragen nach diesem Board immer mehr häufen bzw. die Verbreitung insbesondere der Maximus Formula - Variante rasant zunimmt, soll hier das vorhandene Wissen für jeden Interessierten gebündelt und verfügbar gemacht werden.
Einige wichtige Fragen sollen hier geklärt werden, damit diese nicht immer wieder neu beantwortet werden müssen.
I. Für wen lohnt sich das Asus Maximus/Rampage?
Die Maximus/Rampage-Reihe richtet sich im engeren Sinne an den sog. "Enthusiasten", der auch Wert auf außergewöhnliche Ausstattungsmerkmale legt. Diese Merkmale sind aber hier nicht etwa in Gestalt des mitgelieferten LCD-Posters oder der, wenngleich sehr guten, separaten Soundkarte ("Supreme FX II") zu suchen. Entscheidend ist hierbei insbesondere das Bios, welches dem geneigten Übertakter ermöglicht, mitunter extreme Spannungen anlegen zu können, um möglichst hohe Overclocking-Ergebnisse zu erreichen. Dieser Optionenreichtum allerdings ist nur nutzbar, wenn man über Kühlmethoden (wie etwa Kompressor-Kühlung, Trockeneis oder LN2) verfügt, die über den Hausgebrauch weit hinaus gehen. Dies heißt aber im Umkehrschluss: wer nicht entsprechende extreme OC-Ambitionen besitzt, für den bietet das Board eigentlich keinen weiteren Nutzen. Im Gegenteil: für Neulinge und unerfahrene User kann der gedankenlose Umgang mit den reichhaltigen Optionen zum unweigerlichen Tod diverser Komponenten führen! Wer sich also das Board zulegt, sollte sich auf jeden Fall vorher oder spätestens in der Einarbeitungsphase gründlich informieren. Aber keine Bange, dafür ist dieser Thread als Hilfestellung gedacht.
Der andere große Vorteil des Maximus/Rampage (Formula) liegt in seiner ausgezeichneten Crossfire-Fähigkeit. Verantwortlich dafür ist der Intel X38-Chipsatz (Asus Rampage: Intel X48), der über volle 32 Lanes verfügt, um sie auf zwei PCIe x16-Slots zu verteilen. Das Maximus Extreme hingegen vermag durch die Crosslinx-Technologie auf drei PCIe x16-Slots 1x 16 Lanes und 2x 8 Lanes bereitzustellen, was für noch anspruchsvollere Multi-GPU-User eine potentiell gute Lösung darstellt (die Verwendung von mehr als zwei Karten bzw. GPUs im Multi-GPU-Verbund ist seit dem ATi Catalyst 8.3 implementiert, einen ersten Vorgeschmack darauf lieferte dieser Vorabtest mit zwei HD3870 X2-Karten: http://www.fpslabs.com/reviews/video/a-brief-look-at-crossfirex-scaling).
Demgegenüber bieten etwa etliche Intel P35-Boards zwar auch zwei PCIe x16-Slots, jedoch kann von diesen der zweite Slot nur mit 4 PCIe-Lanes versorgt werden, die zudem auch über die ICH9(R)-Southbridge realisiert werden. Mitunter kann es in Crossfire-Szenarien zu deutlichen Performance-Einschränkungen kommen. Bei P45-Platinen ist hingegen die Realisierung eines CF-Systems zumindest durchaus machbar, da der Chip eine Aufsplittung seiner 16 Lanes in 2x 8 Lanes beherrscht. Zusätzlich liegen diese Lanes in PCIe 2.0 vor, so dass bei der Verwendung von PCIe 2.0-Karten eine Bandbreite zur Verfügung steht, die 2 x 16 Lanes @PCIe 1.1 oder 1.0 entspricht.
Fazit: Wer extremes Overclocking im Sinn hat und/oder ein Crossfire-System plant, der liegt beim Asus Maximus goldrichtig. Allen anderen Usern muss aber gesagt werden, dass sich außerhalb dieser Szenarien das Board kaum lohnt, denn:
1. Der X38-Chipsatz (Rampage: X48) verbraucht auch aufgrund der zahlreichen PCIe-Lanes mehr als doppelt so viel Strom wie der P35 und wird damit auch wärmer, vgl. https://www.computerbase.de/2007-10/intel-x38-mit-pci-express-2.0-vorgestellt/
2. Gute P35-, und speziell die aktuellen P45-Boards bieten für den "normalen" Overclocker ebenfalls ausreichende Optionen, um selbst noch eine gute Wasserkühlung auslasten zu können.
3. Das Asus Maximus/Rampage ist deutlich teurer als so manche ausgereifte P35/45-Platine.
II. Was bietet das Asus Maximus/Rampage genau?
Die Produktdaten und -Spezifikationen lassen sich hier aufrufen:
Asus Maximus Formula: http://www.asus.com/products.aspx?l1=3&l2=11&l3=572&l4=0&model=1889&modelmenu=2
Asus Maximus Formula S.E.: http://www.asus.com/products.aspx?l1=3&l2=11&l3=572&l4=0&model=1850&modelmenu=2
Asus Maximus Extreme: http://www.asus.com/products.aspx?l1=3&l2=11&l3=572&l4=0&model=1862&modelmenu=2
Die größten Unterschiede zwischen der Formula- und der Extreme-Variante liegen in der exklusiven Unterstützung für DDR3-Speicher sowie in dem leicht üppigeren Layout beim Maximus/Rampage Extreme. Zudem verfügt das Extreme über eSATA (per Jmicron JMB368-Controller, der auch für den IDE-Port zuständig ist), ein Feature, welches das Formula leider entbehrt. Die serienmäßige Unterstützung für eine Wasserkühlung ("Fusion Block System"), die an die Northbridge angeschlossen werden kann, bietet wie das Extreme ebenfalls auch das Formula S.E., das aber nur in begrenzten Stückzahlen hergestellt wurde und mittlerweile nicht mehr neu zu erwerben ist.

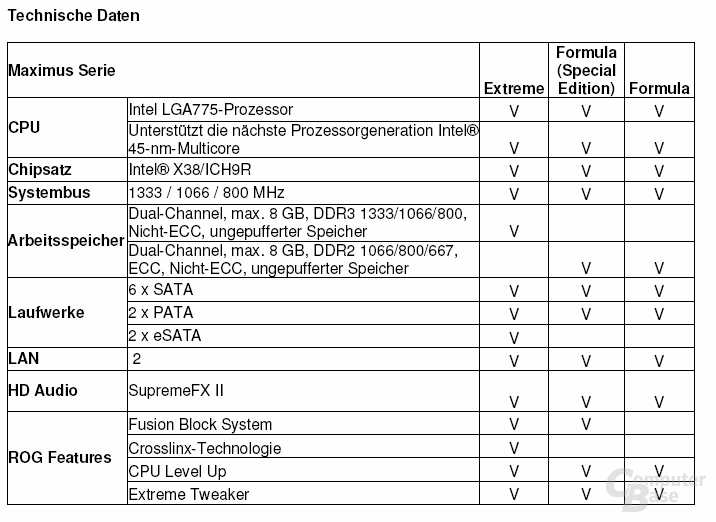

Computerbase hat die Differenzen zwischen den Varianten in einer Tabelle zusammengefasst:
*Quelle*
Zusätzlich sei angemerkt, dass mithilfe der Bios-Version 0907 für das Maximus Formula und dem 0904 für das Maximus Extreme (vgl. https://www.computerbase.de/2008-02/1.600-mhz-fsb-fuer-aeltere-mainboards-von-asus/) auch die FSB1600-Fähigkeit von Asus nachgereicht wurde. Dieses Feature bringen serienmäßig eigentlich erst die Intel P45/X48-Chipsätze, die im Laufe des zweiten Quartals erscheinen werden.
Der Lieferumfang
- Supreme FX II – Soundkarte (nur in den obersten, schwarzen PCIe x1-Slot einzustecken!)
- LCD Poster
- I/O Blende
- SATA Stromversorgungs-Adapter
- 1xPATA, 1xFDD, 3x normale SATA-, 3x abgewinkelte SATA-Kabel
- Stalker (ev), Kaspersky, 3D Mark 06
- Ein Zusatzlüfter, der an einen der Kühlkörper der Spannungswandler montiert werden kann. Sinnvoll it dieser allerdings nur, wenn man vollständig auf eine Wasserkühlung setzt und daher so gut wie kein Luftstrom im Gehäuse vorherrscht.
- Handbuch
Die Asus Rampage Motherboard-Reihe ist in Layout und Funktionen identisch mit der Asus Maximus-Reihe. Dort wird lediglich der Intel X48 Chipsatz verwendet.
Sobald der X48 und somit auch die Rampage-Reihe vorgestellt wird, werden die entsprechenden Änderungen hier im Sammelthread bzgl. der Biose und der Spezifikationen natürlich entsprechend ergänzt. Erste Infos und Bilder zum Rampage Formula sind hier zu finden: http://en.hardspell.com/doc/showcont.asp?news_id=2298, http://www.vr-zone.com/articles/ASUS_Launched_X48_Boards%3B_Rampage_Formula_%26_P5E3_Premium_WiFi-AP%40n/5549.html sowie hier http://www.anandtech.com/mb/showdoc.aspx?i=3208&p=1
Asus Rampage Formula: http://www.asus.com/products.aspx?l1=3&l2=11&l3=640&l4=0&model=2070&modelmenu=1
Asus Rampage Extreme: http://www.asus.com/products.aspx?l1=3&l2=11&l3=640&l4=0&model=2367&modelmenu=1
III. Wo kann ich die notwendigen Treiber und Bios-Updates herunterladen?
ASUS FTP Verzeichnis für Maximus Extreme BIOS: ftp://ftp.asus.com.tw/pub/ASUS/mb/socket775/Maximus_Extreme/
Die Changelogs:
ASUS FTP Verzeichnis für Maximus Formula BIOS: ftp://ftp.asus.com.tw/pub/ASUS/mb/socket775/Maximus_Formula/
Die Changelogs:
Hier geht es zum Beta Bios 1003, das flashen erfolgt auf eigene Gefahr und natürlich ohne Gewähr:
Der große Vorteil dieser Version ist die mögliche Anhebung des trfc-Wertes auf höhere Werte als 42. Insbesondere die auf DDD2-1000 2x2GB-Kits verbauten Powerchips benötigen für Taktraten um 500Mhz und höher meist einen trfc-Wert von 50 oder mehr.
ASUS FTP Verzeichnis für Rampage Formula BIOS: ftp://ftp.asus.com.tw/pub/ASUS/mb/socket775/Rampage_Formula/
Die Changelogs:
Zum Bios 0501 (Beta) geht es dort entlang:
ASUS FTP Verzeichnis für Rampage Extreme BIOS: ftp://ftp.asus.com.tw/pub/ASUS/mb/socket775/Rampage_Extreme/
Die Changelogs:
Die Treiber für das Maximus Formula (S.E.): http://support.asus.com/download/do...en-us&model=Maximus Formula (Special Edition)
Die Treiber für das Maximus Extreme: http://support.asus.com/download/download.aspx?SLanguage=en-us&model=Maximus Extreme
Hier gibt es das Handbuch für die Formula-Variante: ftp://ftp.asus.com/pub/ASUS/mb/socket775/Maximus_Formula/Maximus_Formula_Specialedition_manual_T3374.zip
... und hier für das Extreme: ftp://ftp.asus.com/pub/ASUS/mb/socket775/Maximus_Extreme/e3498_maximus_extreme.zip
... und für das Rampage Formula: ftp://ftp.asus.com/pub/ASUS/mb/socket775/Rampage_Formula/C3559_Rampage-Formula_manual.zip
... sowie für das Rampage Extreme: ftp://ftp.asus.com/pub/ASUS/mb/socket775/Rampage_Extreme/e3935_rampage_extreme_manual.zip
Inhalt
I. Für wen lohnt sich das Asus Maximus/Rampage?
II. Was bietet das Asus Maximus/Rampage genau?
III. Wo kann ich die notwendigen Treiber und Bios-Updates herunterladen?
IV. Wie gehe ich mit dem Bios um? Welche Optionen bietet es für mich?
V. Weitere wichtige Fragen
VI. Details zum sog. "Fusion Block"-Wasserkühlkörper des Maximus/Rampage Extreme und Formula S.E.
VII. Links zu anderen Reviews und Sammelthreads
VIII. Kompatibilitätsliste RAM
IX. CPU Kühler Kompatibilitätsliste
In diesem Sammelthread soll es um die von Asus produzierte Mainboard-Reihe Maximus/Rampage Extreme / Formula (S.E.) gehen. Nachdem sich nun abgezeichnet hat, dass sich die Nachfragen nach diesem Board immer mehr häufen bzw. die Verbreitung insbesondere der Maximus Formula - Variante rasant zunimmt, soll hier das vorhandene Wissen für jeden Interessierten gebündelt und verfügbar gemacht werden.
Einige wichtige Fragen sollen hier geklärt werden, damit diese nicht immer wieder neu beantwortet werden müssen.
I. Für wen lohnt sich das Asus Maximus/Rampage?
Die Maximus/Rampage-Reihe richtet sich im engeren Sinne an den sog. "Enthusiasten", der auch Wert auf außergewöhnliche Ausstattungsmerkmale legt. Diese Merkmale sind aber hier nicht etwa in Gestalt des mitgelieferten LCD-Posters oder der, wenngleich sehr guten, separaten Soundkarte ("Supreme FX II") zu suchen. Entscheidend ist hierbei insbesondere das Bios, welches dem geneigten Übertakter ermöglicht, mitunter extreme Spannungen anlegen zu können, um möglichst hohe Overclocking-Ergebnisse zu erreichen. Dieser Optionenreichtum allerdings ist nur nutzbar, wenn man über Kühlmethoden (wie etwa Kompressor-Kühlung, Trockeneis oder LN2) verfügt, die über den Hausgebrauch weit hinaus gehen. Dies heißt aber im Umkehrschluss: wer nicht entsprechende extreme OC-Ambitionen besitzt, für den bietet das Board eigentlich keinen weiteren Nutzen. Im Gegenteil: für Neulinge und unerfahrene User kann der gedankenlose Umgang mit den reichhaltigen Optionen zum unweigerlichen Tod diverser Komponenten führen! Wer sich also das Board zulegt, sollte sich auf jeden Fall vorher oder spätestens in der Einarbeitungsphase gründlich informieren. Aber keine Bange, dafür ist dieser Thread als Hilfestellung gedacht.
Der andere große Vorteil des Maximus/Rampage (Formula) liegt in seiner ausgezeichneten Crossfire-Fähigkeit. Verantwortlich dafür ist der Intel X38-Chipsatz (Asus Rampage: Intel X48), der über volle 32 Lanes verfügt, um sie auf zwei PCIe x16-Slots zu verteilen. Das Maximus Extreme hingegen vermag durch die Crosslinx-Technologie auf drei PCIe x16-Slots 1x 16 Lanes und 2x 8 Lanes bereitzustellen, was für noch anspruchsvollere Multi-GPU-User eine potentiell gute Lösung darstellt (die Verwendung von mehr als zwei Karten bzw. GPUs im Multi-GPU-Verbund ist seit dem ATi Catalyst 8.3 implementiert, einen ersten Vorgeschmack darauf lieferte dieser Vorabtest mit zwei HD3870 X2-Karten: http://www.fpslabs.com/reviews/video/a-brief-look-at-crossfirex-scaling).
Demgegenüber bieten etwa etliche Intel P35-Boards zwar auch zwei PCIe x16-Slots, jedoch kann von diesen der zweite Slot nur mit 4 PCIe-Lanes versorgt werden, die zudem auch über die ICH9(R)-Southbridge realisiert werden. Mitunter kann es in Crossfire-Szenarien zu deutlichen Performance-Einschränkungen kommen. Bei P45-Platinen ist hingegen die Realisierung eines CF-Systems zumindest durchaus machbar, da der Chip eine Aufsplittung seiner 16 Lanes in 2x 8 Lanes beherrscht. Zusätzlich liegen diese Lanes in PCIe 2.0 vor, so dass bei der Verwendung von PCIe 2.0-Karten eine Bandbreite zur Verfügung steht, die 2 x 16 Lanes @PCIe 1.1 oder 1.0 entspricht.
Fazit: Wer extremes Overclocking im Sinn hat und/oder ein Crossfire-System plant, der liegt beim Asus Maximus goldrichtig. Allen anderen Usern muss aber gesagt werden, dass sich außerhalb dieser Szenarien das Board kaum lohnt, denn:
1. Der X38-Chipsatz (Rampage: X48) verbraucht auch aufgrund der zahlreichen PCIe-Lanes mehr als doppelt so viel Strom wie der P35 und wird damit auch wärmer, vgl. https://www.computerbase.de/2007-10/intel-x38-mit-pci-express-2.0-vorgestellt/
2. Gute P35-, und speziell die aktuellen P45-Boards bieten für den "normalen" Overclocker ebenfalls ausreichende Optionen, um selbst noch eine gute Wasserkühlung auslasten zu können.
3. Das Asus Maximus/Rampage ist deutlich teurer als so manche ausgereifte P35/45-Platine.
II. Was bietet das Asus Maximus/Rampage genau?
Die Produktdaten und -Spezifikationen lassen sich hier aufrufen:
Asus Maximus Formula: http://www.asus.com/products.aspx?l1=3&l2=11&l3=572&l4=0&model=1889&modelmenu=2
Asus Maximus Formula S.E.: http://www.asus.com/products.aspx?l1=3&l2=11&l3=572&l4=0&model=1850&modelmenu=2
Asus Maximus Extreme: http://www.asus.com/products.aspx?l1=3&l2=11&l3=572&l4=0&model=1862&modelmenu=2
Die größten Unterschiede zwischen der Formula- und der Extreme-Variante liegen in der exklusiven Unterstützung für DDR3-Speicher sowie in dem leicht üppigeren Layout beim Maximus/Rampage Extreme. Zudem verfügt das Extreme über eSATA (per Jmicron JMB368-Controller, der auch für den IDE-Port zuständig ist), ein Feature, welches das Formula leider entbehrt. Die serienmäßige Unterstützung für eine Wasserkühlung ("Fusion Block System"), die an die Northbridge angeschlossen werden kann, bietet wie das Extreme ebenfalls auch das Formula S.E., das aber nur in begrenzten Stückzahlen hergestellt wurde und mittlerweile nicht mehr neu zu erwerben ist.
Computerbase hat die Differenzen zwischen den Varianten in einer Tabelle zusammengefasst:
*Quelle*
Zusätzlich sei angemerkt, dass mithilfe der Bios-Version 0907 für das Maximus Formula und dem 0904 für das Maximus Extreme (vgl. https://www.computerbase.de/2008-02/1.600-mhz-fsb-fuer-aeltere-mainboards-von-asus/) auch die FSB1600-Fähigkeit von Asus nachgereicht wurde. Dieses Feature bringen serienmäßig eigentlich erst die Intel P45/X48-Chipsätze, die im Laufe des zweiten Quartals erscheinen werden.
Der Lieferumfang
- Supreme FX II – Soundkarte (nur in den obersten, schwarzen PCIe x1-Slot einzustecken!)
- LCD Poster
- I/O Blende
- SATA Stromversorgungs-Adapter
- 1xPATA, 1xFDD, 3x normale SATA-, 3x abgewinkelte SATA-Kabel
- Stalker (ev), Kaspersky, 3D Mark 06
- Ein Zusatzlüfter, der an einen der Kühlkörper der Spannungswandler montiert werden kann. Sinnvoll it dieser allerdings nur, wenn man vollständig auf eine Wasserkühlung setzt und daher so gut wie kein Luftstrom im Gehäuse vorherrscht.
- Handbuch
Die Asus Rampage Motherboard-Reihe ist in Layout und Funktionen identisch mit der Asus Maximus-Reihe. Dort wird lediglich der Intel X48 Chipsatz verwendet.
Sobald der X48 und somit auch die Rampage-Reihe vorgestellt wird, werden die entsprechenden Änderungen hier im Sammelthread bzgl. der Biose und der Spezifikationen natürlich entsprechend ergänzt. Erste Infos und Bilder zum Rampage Formula sind hier zu finden: http://en.hardspell.com/doc/showcont.asp?news_id=2298, http://www.vr-zone.com/articles/ASUS_Launched_X48_Boards%3B_Rampage_Formula_%26_P5E3_Premium_WiFi-AP%40n/5549.html sowie hier http://www.anandtech.com/mb/showdoc.aspx?i=3208&p=1
Asus Rampage Formula: http://www.asus.com/products.aspx?l1=3&l2=11&l3=640&l4=0&model=2070&modelmenu=1
Asus Rampage Extreme: http://www.asus.com/products.aspx?l1=3&l2=11&l3=640&l4=0&model=2367&modelmenu=1
III. Wo kann ich die notwendigen Treiber und Bios-Updates herunterladen?
ASUS FTP Verzeichnis für Maximus Extreme BIOS: ftp://ftp.asus.com.tw/pub/ASUS/mb/socket775/Maximus_Extreme/
Die Changelogs:
ASUS FTP Verzeichnis für Maximus Formula BIOS: ftp://ftp.asus.com.tw/pub/ASUS/mb/socket775/Maximus_Formula/
Die Changelogs:
Hier geht es zum Beta Bios 1003, das flashen erfolgt auf eigene Gefahr und natürlich ohne Gewähr:
MöCkY schrieb:So hier mal BIOS 1003: http://rapidshare.de/files/38620569/1003.rar.html
Übernehme aber kein Haftung!
CPU Temperatur schein wieder zu stimmen, bei den Conroes jedenfalls, bei den Wolfendale nicht.
trfc soll jetzt auch über 42 gehen, werde ich gleich mal testen.
Edit: au ja Spitze, so hatte ich mir das gewünscht.
Der große Vorteil dieser Version ist die mögliche Anhebung des trfc-Wertes auf höhere Werte als 42. Insbesondere die auf DDD2-1000 2x2GB-Kits verbauten Powerchips benötigen für Taktraten um 500Mhz und höher meist einen trfc-Wert von 50 oder mehr.
ASUS FTP Verzeichnis für Rampage Formula BIOS: ftp://ftp.asus.com.tw/pub/ASUS/mb/socket775/Rampage_Formula/
Die Changelogs:
Zum Bios 0501 (Beta) geht es dort entlang:
MöCkY schrieb:
ASUS FTP Verzeichnis für Rampage Extreme BIOS: ftp://ftp.asus.com.tw/pub/ASUS/mb/socket775/Rampage_Extreme/
Die Changelogs:
Die Treiber für das Maximus Formula (S.E.): http://support.asus.com/download/do...en-us&model=Maximus Formula (Special Edition)
Die Treiber für das Maximus Extreme: http://support.asus.com/download/download.aspx?SLanguage=en-us&model=Maximus Extreme
Hier gibt es das Handbuch für die Formula-Variante: ftp://ftp.asus.com/pub/ASUS/mb/socket775/Maximus_Formula/Maximus_Formula_Specialedition_manual_T3374.zip
... und hier für das Extreme: ftp://ftp.asus.com/pub/ASUS/mb/socket775/Maximus_Extreme/e3498_maximus_extreme.zip
... und für das Rampage Formula: ftp://ftp.asus.com/pub/ASUS/mb/socket775/Rampage_Formula/C3559_Rampage-Formula_manual.zip
... sowie für das Rampage Extreme: ftp://ftp.asus.com/pub/ASUS/mb/socket775/Rampage_Extreme/e3935_rampage_extreme_manual.zip
