    Fractal Design Define R2 - "Bitumenbox" im 3,5"-Schlitten

    Ich möchte euch kurz eine Kompromiss-Lösung vorstellen, wie man im Fractal Design Define R2 und R3 HDDs auf 3,5"-Einschüben in der Lautstärke reduzieren kann. Das Verfahren lässt sich auch für alle Gehäuse nutzen, die ähnliche Schlitten haben. Ideal ist es, wenn die Festplatte unten verschraubt wird, sowie zwischen Platte und Schlitten an den Seiten knapp 3mm Luft bleibt.

    Wichtig: Diese Methode geht ganz sicher mit Garantieverlust einher. I don't care, aber sollte jemand seine Platten im Falle eines Defektes einschicken wollen, bitte nicht nachmachen.

    Ich lese immer wieder, dass Interessenten das R3 und früher R2 ablehnen, weil es nur 2x 5,25"-Schächte bietet und somit nicht viele Möglichkeiten, Silent-Boxen für HDDs zu installieren.

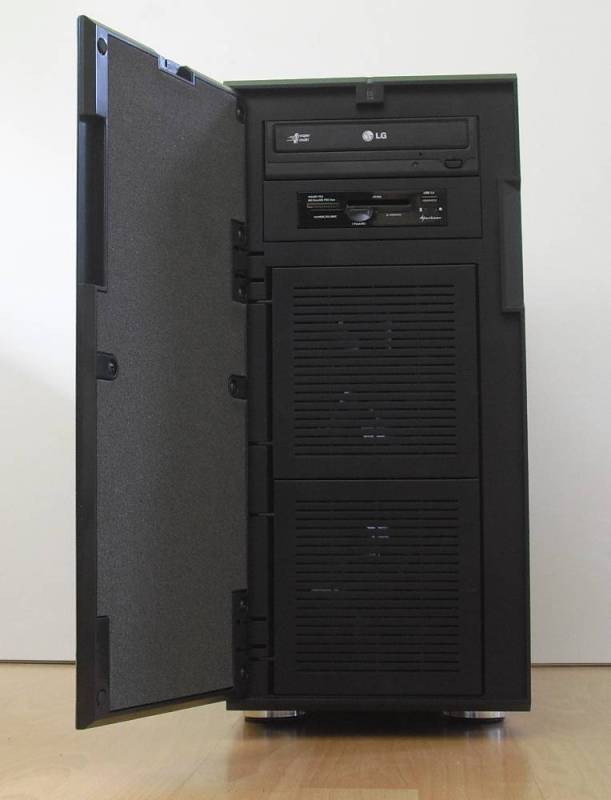

    Klicke auf die Grafik für eine größere Ansicht

Name:	jph28744.jpg
Hits:	608
Größe:	65,6 KB
ID:	247657

    Mit einer HD204UI im Gehäuse gestartet, habe ich das Problem zu Beginn nicht nachvollziehen können. Samsung hat im Vergleich zur HD103SI oder HD154UI diesmal wirklich eine akustische Verbesserung geleistet; im R2 ganz unten positioniert, wird man die Platte kaum wahrnehmen können. Eine Silent-Box ist da wirklich unnötig in meinen Ohren.

    Anders sieht es bei 4 Platten aus. Wenn alles sonst am PC-Arbeitsplatz auf leise getrimmt ist, lässt sich das Laufgeräusch nicht mehr ausblenden. Ich möchte an dieser Stelle betonen, das wir nicht von Vibrationen sprechen, die werden dank knapp 20kg Rechner-Gewicht (brutto) sehr gut geschluckt, und die werkseitige Entkopplung ist auch nicht zu verachten.
    Dennoch will ich, mehr aus Interesse, mal sehen, wie sich mit wenigen Mitteln und kaum Aufwand noch mehr Stille erkaufen lässt. Vorgabe dabei, dass die Platten in ihrer ursprünglichen Position, also im Schlitten, bleiben. Demnach ist die Dicke des Dämmmaterials auf knapp 3mm begrenzt.

    Eine Recherche fördert diese Matten zu Tage. Nicht ganz der ursprüngliche Nutzungszweck, aber wir werden sehen.

    Zwei Matten für vier Platten bestellt, das kommt an:

    Klicke auf die Grafik für eine größere Ansicht

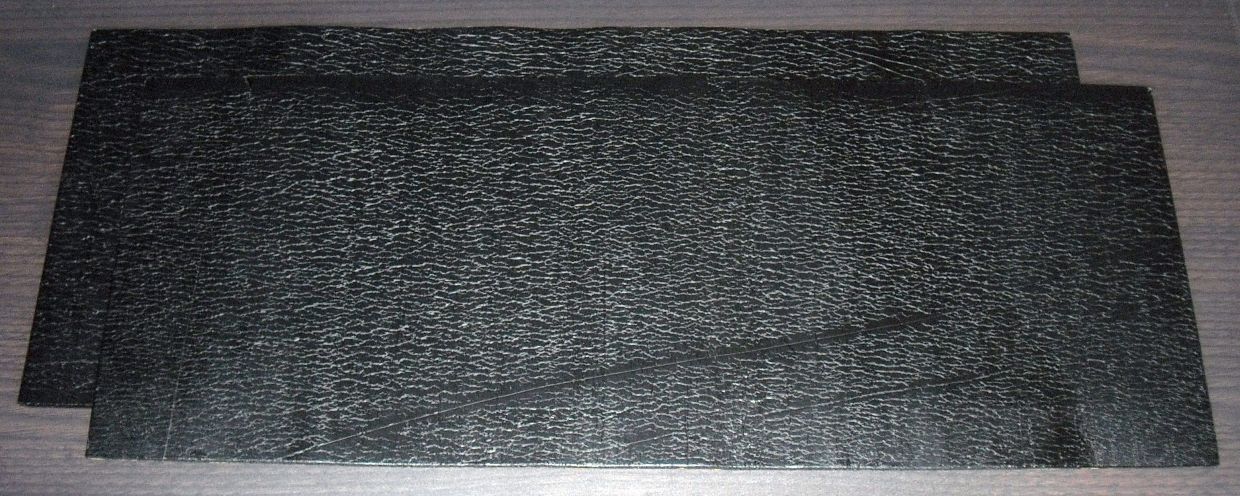

Name:	nJH28238.jpg
Hits:	601
Größe:	208,3 KB
ID:	247658

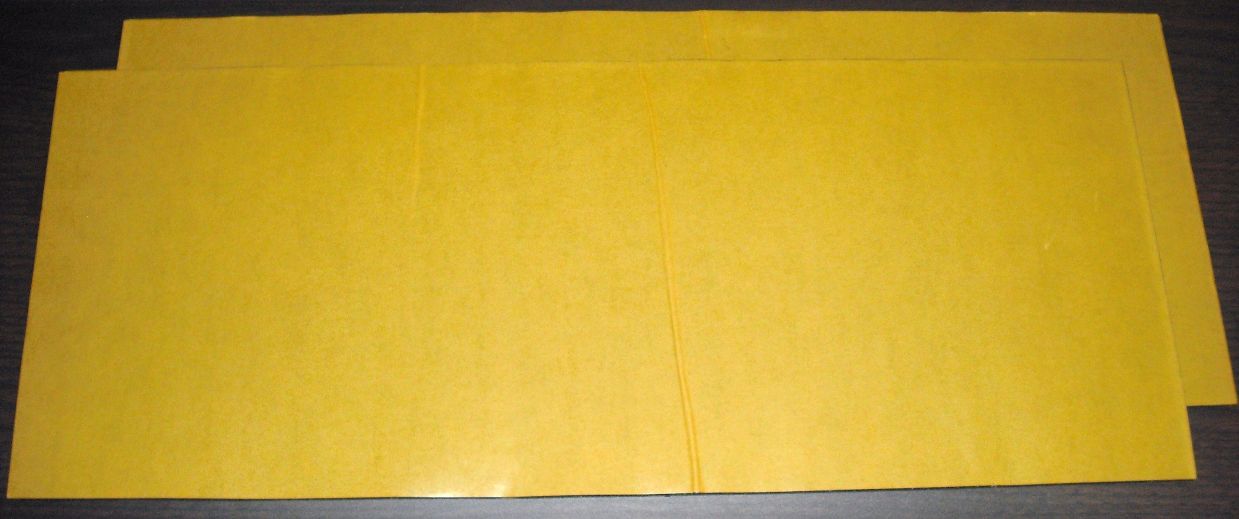

    Rückseite mit Klebefläche:

    Klicke auf die Grafik für eine größere Ansicht

Name:	6wA28722.jpg
Hits:	436
Größe:	97,7 KB
ID:	247659

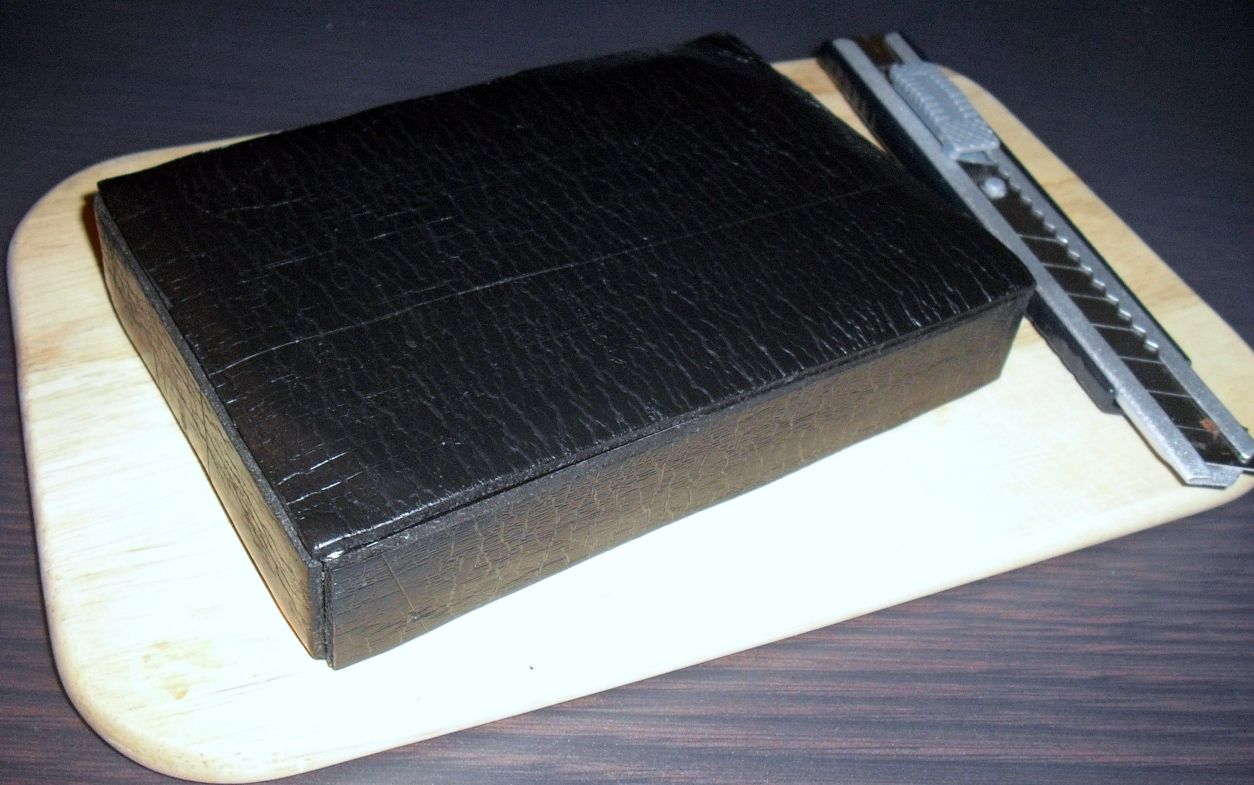

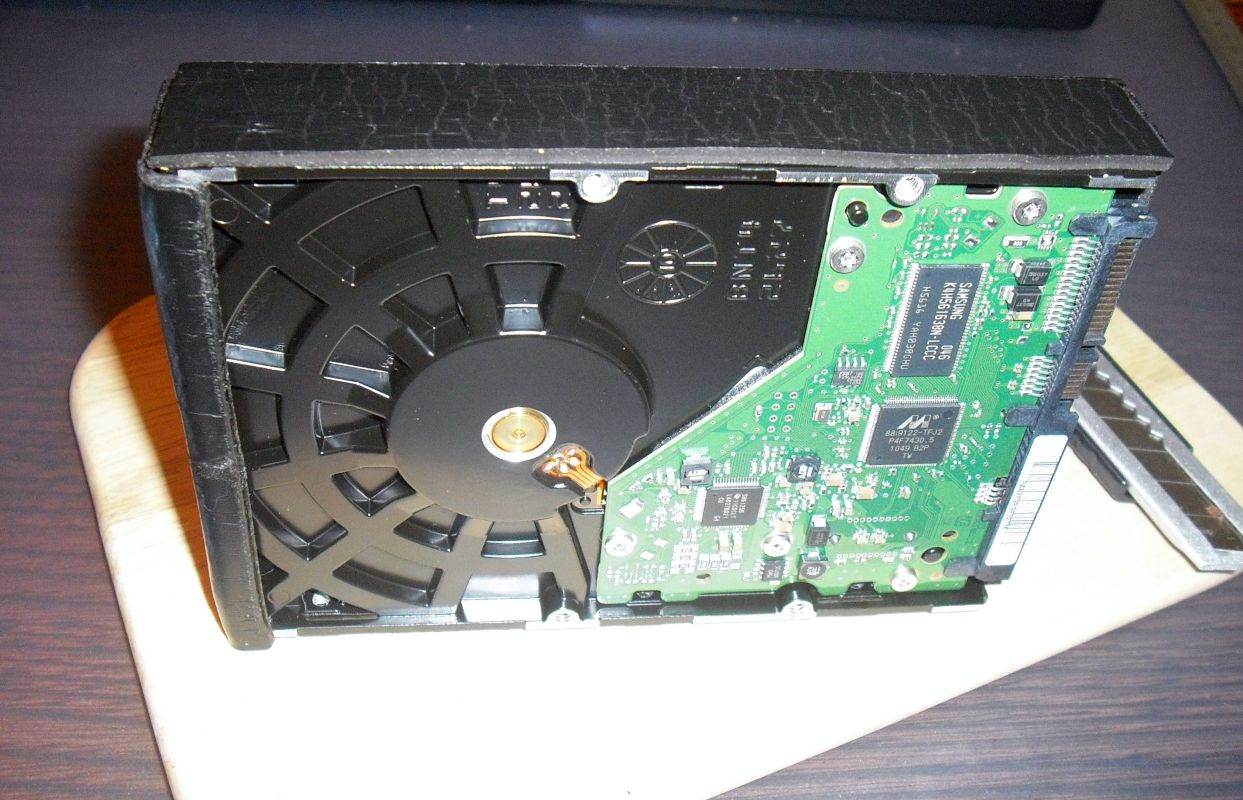

    Nun schnell Platten, Schneidebrett und Cutter-Messer geholt, rubbel die Katz

    Klicke auf die Grafik für eine größere Ansicht

Name:	ye928964.jpg
Hits:	1038
Größe:	166,2 KB
ID:	247660Klicke auf die Grafik für eine größere Ansicht

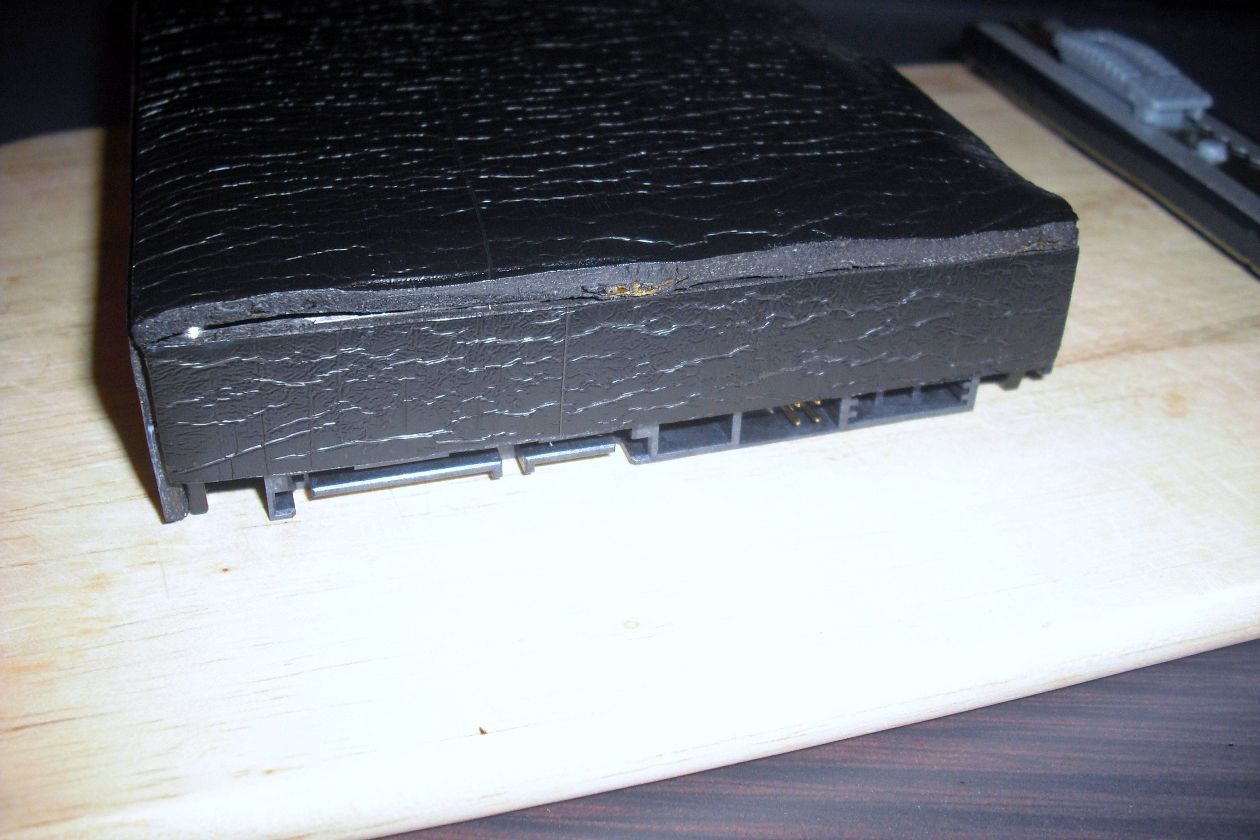

Name:	oa428983.jpg
Hits:	1014
Größe:	154,6 KB
ID:	247661Klicke auf die Grafik für eine größere Ansicht

Name:	DFB29007.jpg
Hits:	978
Größe:	192,2 KB
ID:	247662

    fertig.

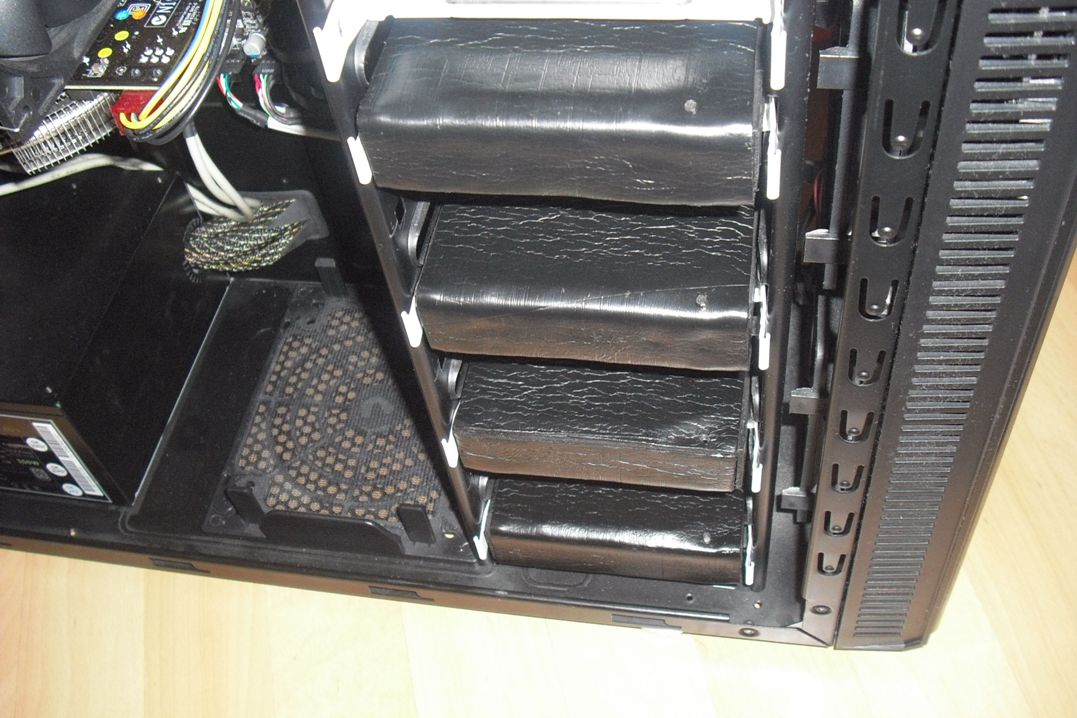

    Klicke auf die Grafik für eine größere Ansicht

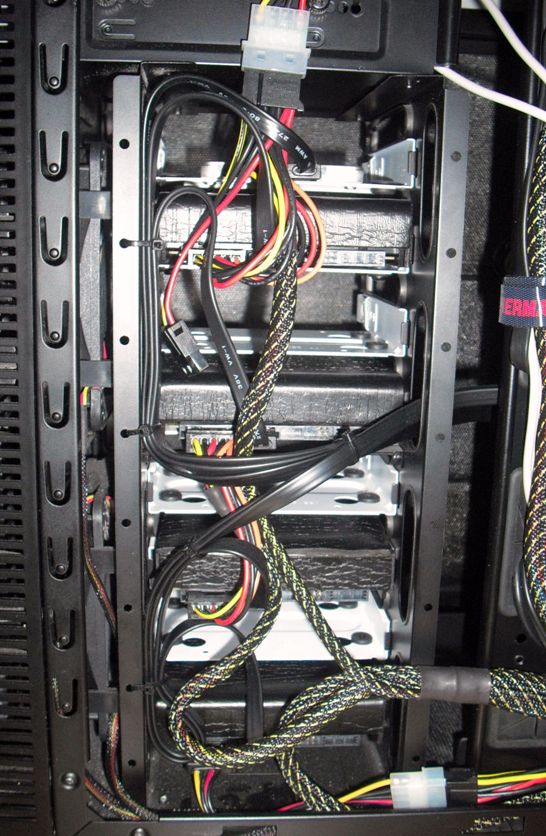

Name:	88c29061.jpg
Hits:	1194
Größe:	143,5 KB
ID:	247663

    Ich habe dummerweise beim ersten Versuch für jede Seite ein Stück zugeschnitten. Die letzten Drei bestehen nur aus 3 Elementen, die Matte lässt sich gut biegen.

    Das Ergebnis ist ein Kompromiss, wie schon angedeutet. Es ist noch nicht ganz die gleiche Geräuschkulisse, als wenn ich nur SSD und Lüfter im System habe. Aber aus dem forschen Rauschen ist ein Gesäusel geworden, für unter 10 EUR inklusive Versand war nicht mehr zu erwarten.

    Temperaturdifferenz: ca. +2°C
    Zeitaufwand: Weniger als eine Stunde

    Ich machs zukünftig weiter so.

    Weitere Bilder im Sysprofil
    Geändert von Heen (02.09.2011 um 22:51 Uhr) Grund: Spoiler sind doof

  2. Anzeige
    Logge dich ein, um diese Anzeige nicht zu sehen.
  3. #2
    Fleet Admiral
    Dabei seit
    Nov 2007
    Ort
    D:\
    Beiträge
    12.052

    AW: Fractal Design Define R2 - "Bitumenbox" im 3,5"-Schlitten

    Tipp: Wickel die Festplatte vorher in Frischhaltefolie, so kannst du die Bitumenplatten im Garantiefall noch entfernen

    Ansonsten eigentlich ne clevere Idee!

  4. #3
    Captain
    Ersteller dieses Themas

    Dabei seit
    Jan 2009
    Beiträge
    3.953

    AW: Fractal Design Define R2 - "Bitumenbox" im 3,5"-Schlitten

    An sowas hab ich gar nicht gedacht. Die HD204UI kann man ja, da sie kühl bleiben, sehr gut quälen.
    Die höchste je gemessene Temperatur meiner Platten war irgendwann im Mai 39°C (kann man sich bei Crystal Disk Info gut anzeigen lassen), und das war lange vor meinem kleinen Mod.

    Nu is zu spät. Wahrscheinlich ließe sich mit einem Fön was machen. Aber ich hatte mal ein ekliges Erlebnis mit einer Bitumenmatte, die unter der Edelstahlspüle zur Geräuschreduzierung klebte. Irgendwann löste sie sich und lag Im Unterschrank auf dem Boden. Das Zeug hat sich praktisch in den Kunststoff hineingefressen, ich musste mit diversen Scheuermittel ran. Also wie gesagt, einmal verklebt, ist das eine Einbahnstraße.

  5. #4
    Fleet Admiral
    Dabei seit
    Nov 2007
    Ort
    D:\
    Beiträge
    12.052

    AW: Fractal Design Define R2 - "Bitumenbox" im 3,5"-Schlitten

    Was mir noch einfällt... hast du das Loch für die Luftzufuhr auch zugeklebt? Wenn ja könnten dadurch evtl. Beschädigungen im Betrieb auftreten.

  6. #5
    Captain
    Ersteller dieses Themas

    Dabei seit
    Jan 2009
    Beiträge
    3.953

    AW: Fractal Design Define R2 - "Bitumenbox" im 3,5"-Schlitten

    Das Thema kenne ich, das wurde u.a. beim Projekt von burnout150 thematisiert. Trotzdem ein guter Hinweis.

    Ich hatte mir eigentlich vorgenommen, die Problematik zu ignorieren, da der Rechner nicht bewegt wird (keine Höhenänderung) und die Temperaturen recht stabil bei 30-35 °C bleiben. Das sind zwar SMART-Werte, die bei Samsung meist zu niedrig ausgegeben werden, aber die Platten sind auch nach stundenlangen Kopiervorgängen noch handwarm. Gekühlt werden sie übrigens von 2 Frontlüftern von Fractal Design, mit der Lüftersteuerung vom R2 auf niedrigster Stufe gedrosselt.

    Ich werde mich zur Sicherheit trotzdem der Luftzufuhr mal annehmen und ein paar Löcher in die Matten machen. Die HD204UI hat 3 Öffnungen:

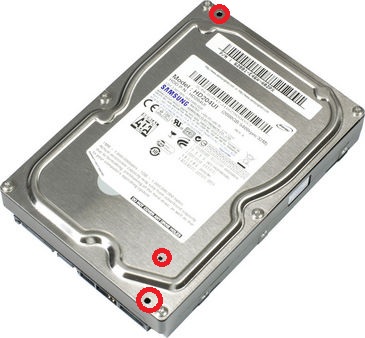

    Klicke auf die Grafik für eine größere Ansicht

Name:	HD204UI.jpg
Hits:	486
Größe:	37,1 KB
ID:	247224

    und da auf dem Etikett "do not cover any holes" steht, werde ich alle aufbohren. Die Matte lässt sich doch leichter lösen, als dies zu Beginn den Anschein hatte, deshalb stellt es kein Problem dar.

    Bilder folgen.

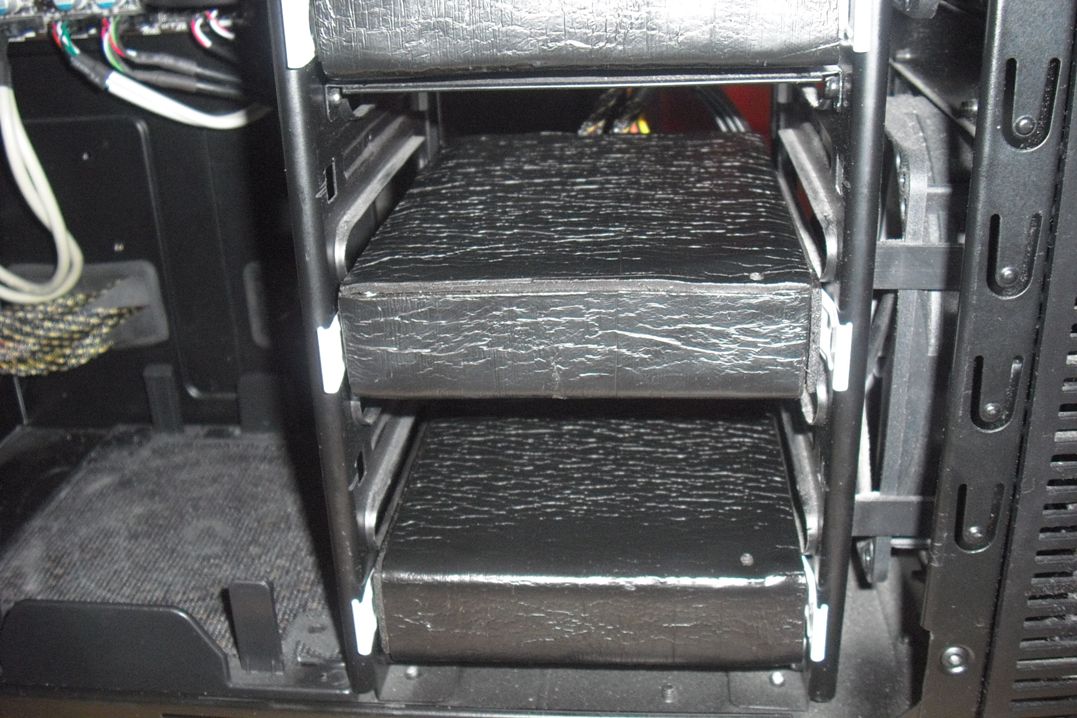

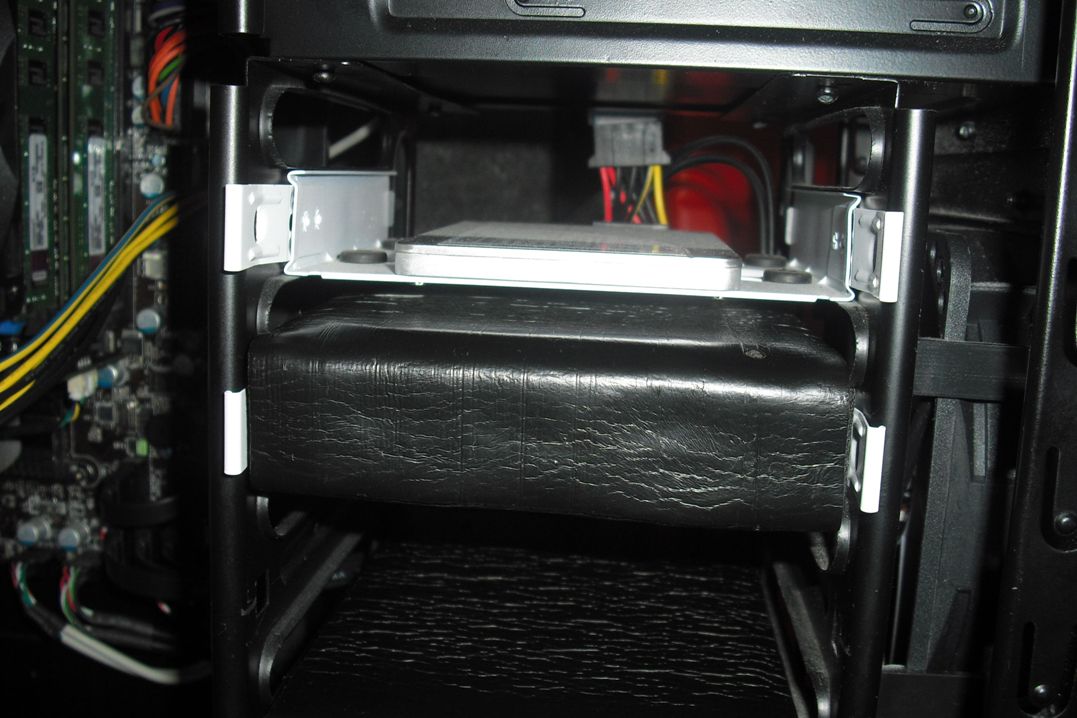

    Update 02.09.2011: Da bin ich wieder. Mission erledigt.

    Um Benzers und mein Gewissen zu beruhigen, habe ich mich nochmal an die Platten gemacht. Wie man sieht, hätte Samsung keinen Grund mehr, meine im möglichen Fehlerfall reklamierten Platten zurückzunehmen:

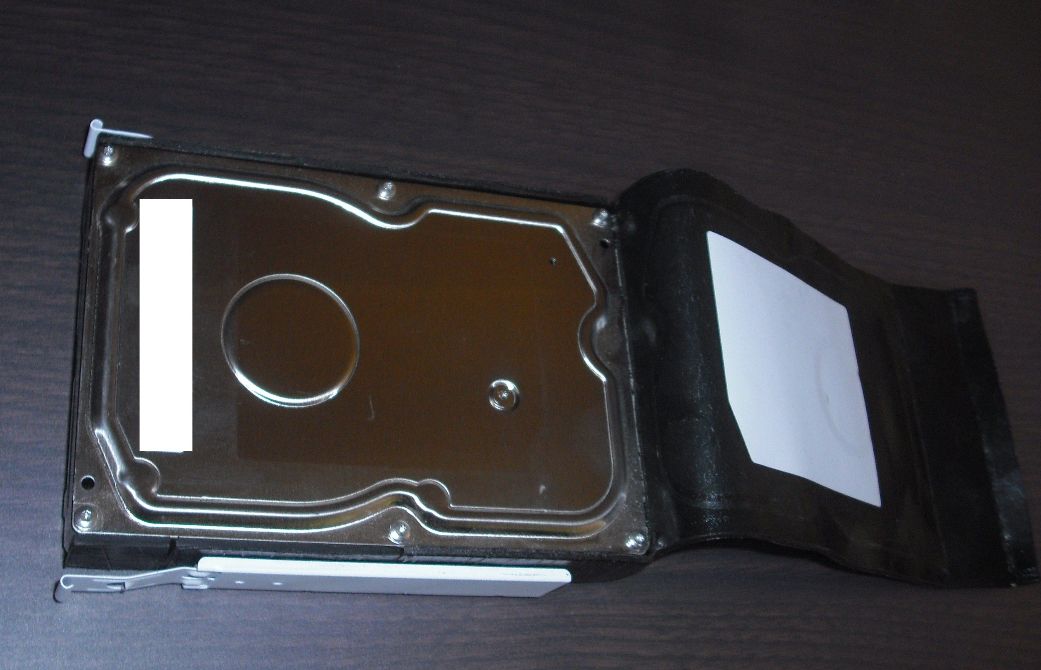

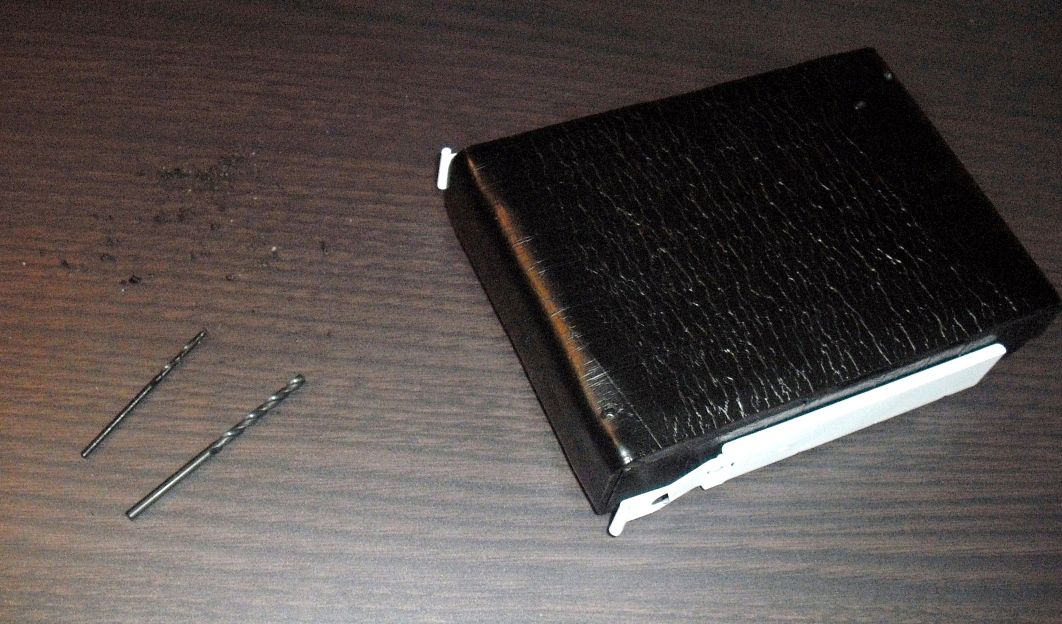

    Klicke auf die Grafik für eine größere Ansicht

Name:	CIMG9798.JPG
Hits:	551
Größe:	108,1 KB
ID:	247641

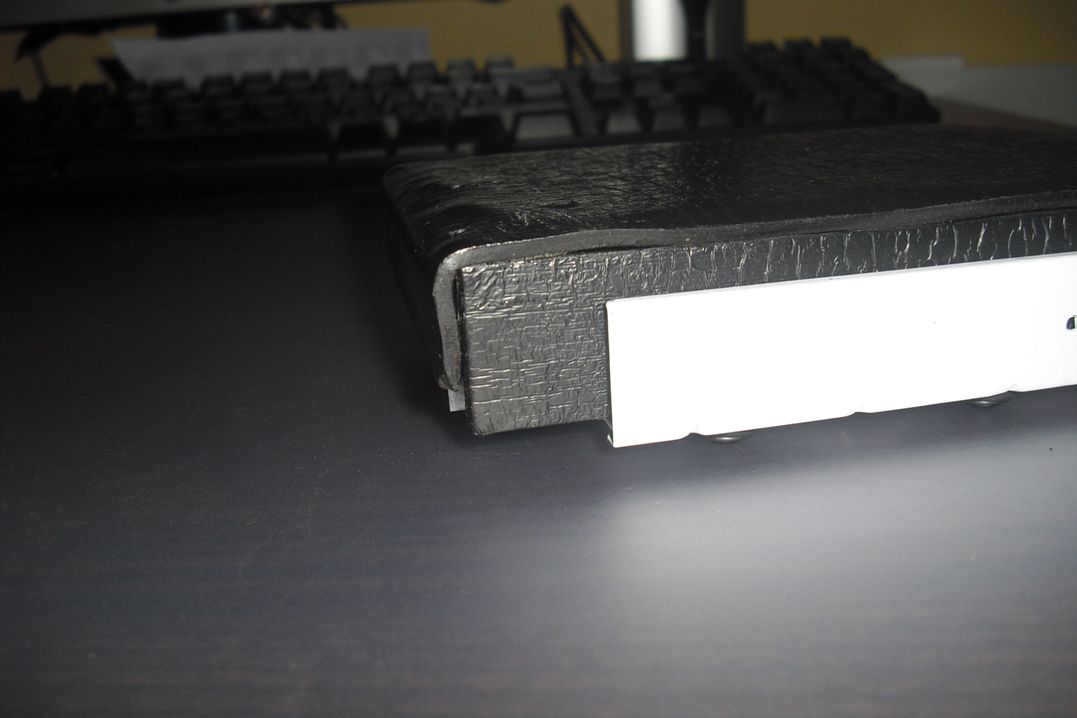

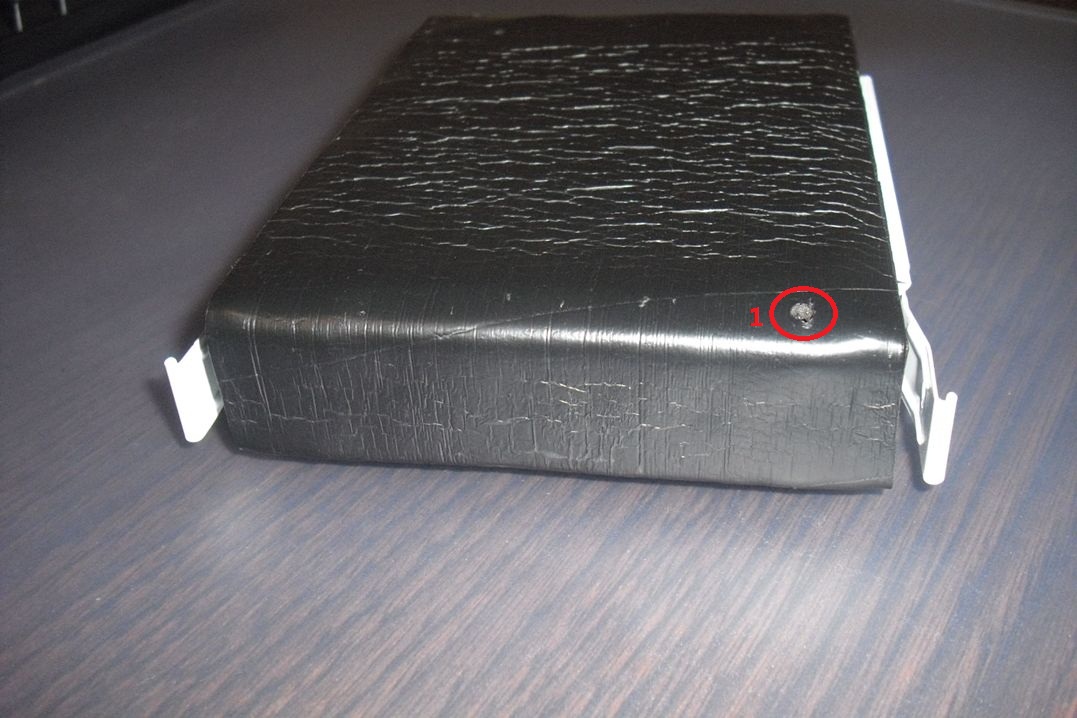

    Klicke auf die Grafik für eine größere Ansicht

Name:	CIMG9800.JPG
Hits:	472
Größe:	164,2 KB

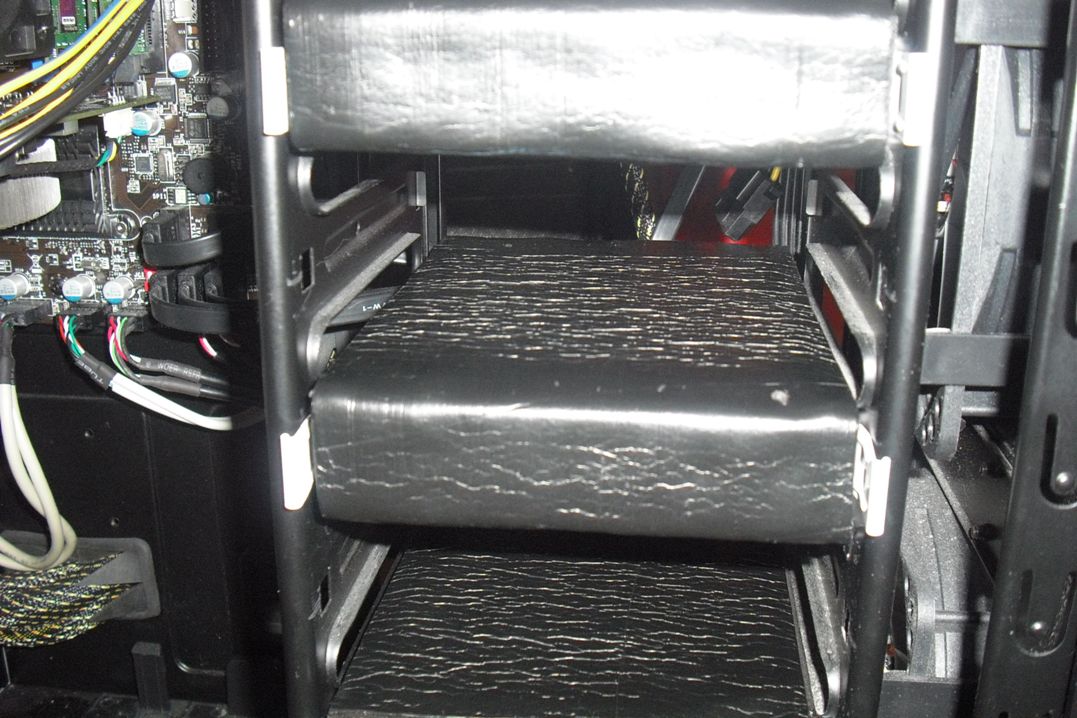

ID:	247642Klicke auf die Grafik für eine größere Ansicht

Name:	CIMG9805.JPG
Hits:	495
Größe:	205,3 KB

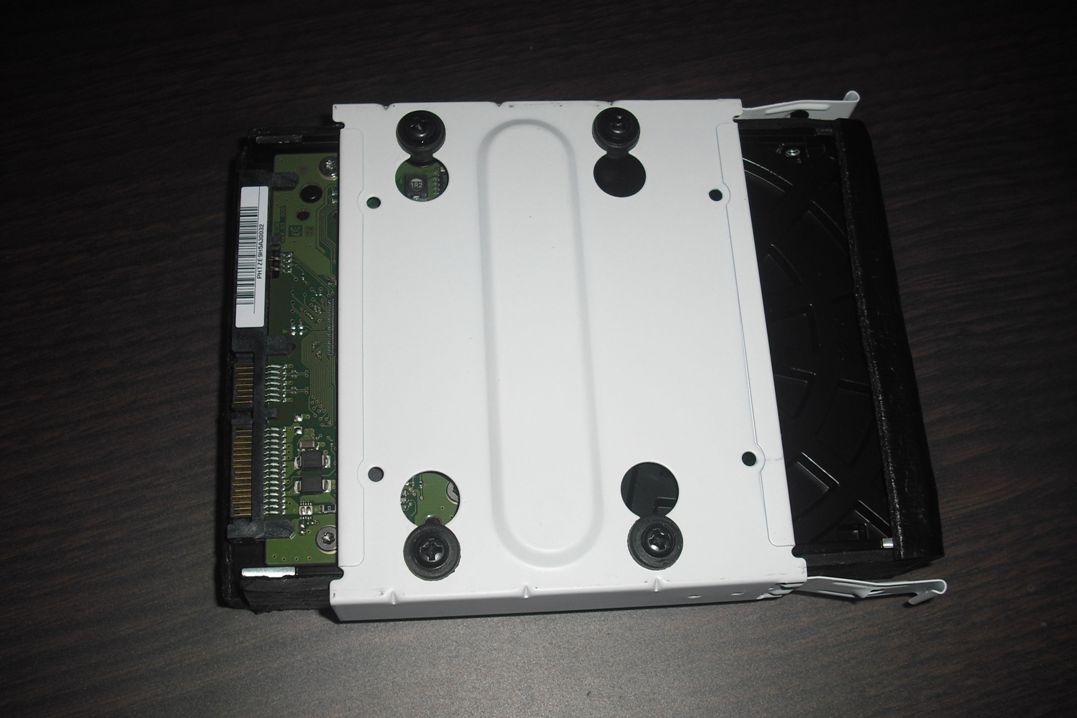

ID:	247643Klicke auf die Grafik für eine größere Ansicht

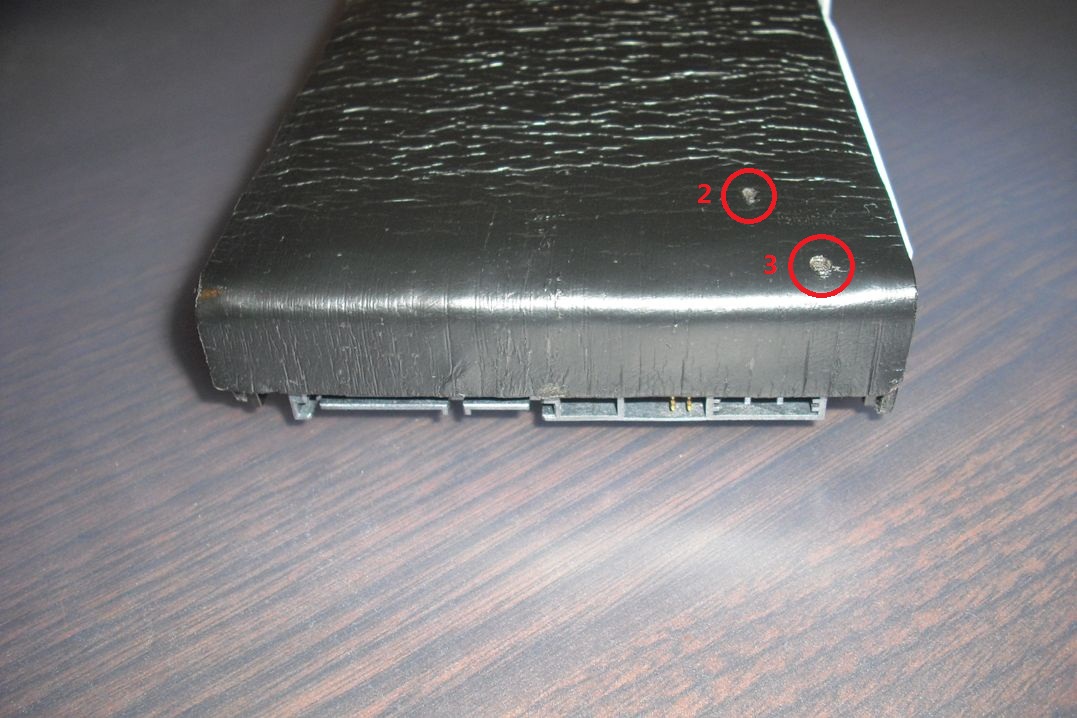

Name:	CIMG9806.JPG
Hits:	540
Größe:	214,5 KB
ID:	247644Klicke auf die Grafik für eine größere Ansicht

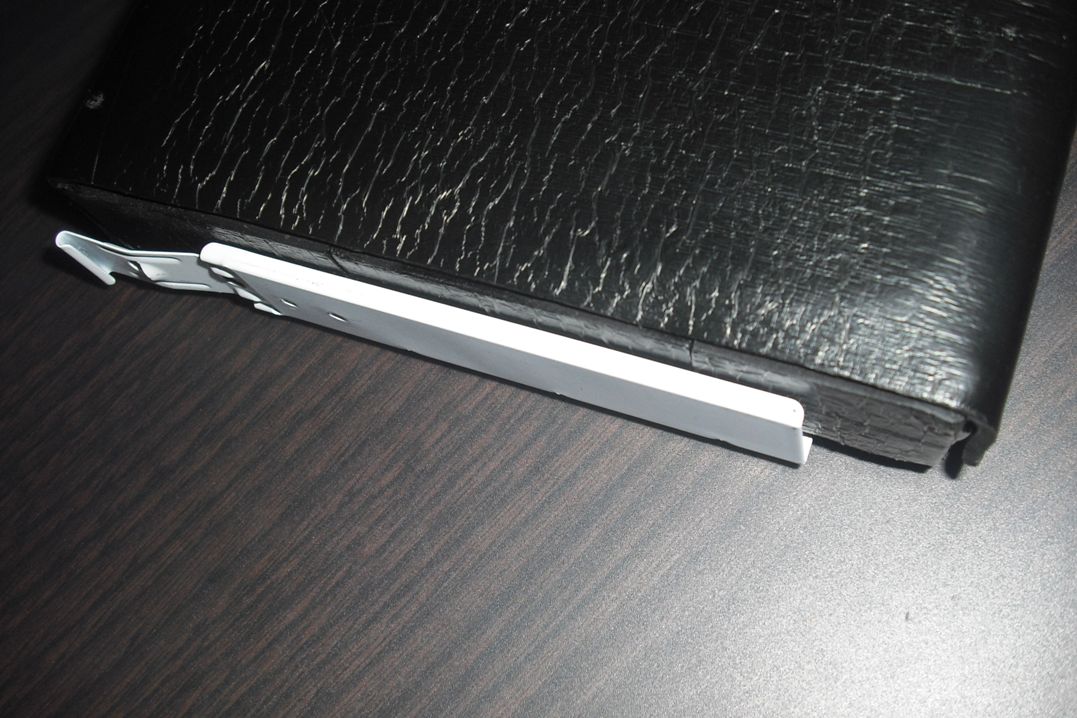

Name:	CIMG9810.JPG
Hits:	420
Größe:	160,6 KB
ID:	247645Klicke auf die Grafik für eine größere Ansicht

Name:	CIMG9814.JPG
Hits:	436
Größe:	87,2 KB
ID:	247646Klicke auf die Grafik für eine größere Ansicht

Name:	CIMG9821.JPG
Hits:	476
Größe:	101,8 KB
ID:	247647

    Klicke auf die Grafik für eine größere Ansicht

Name:	CIMG9825.JPG
Hits:	410
Größe:	161,1 KB

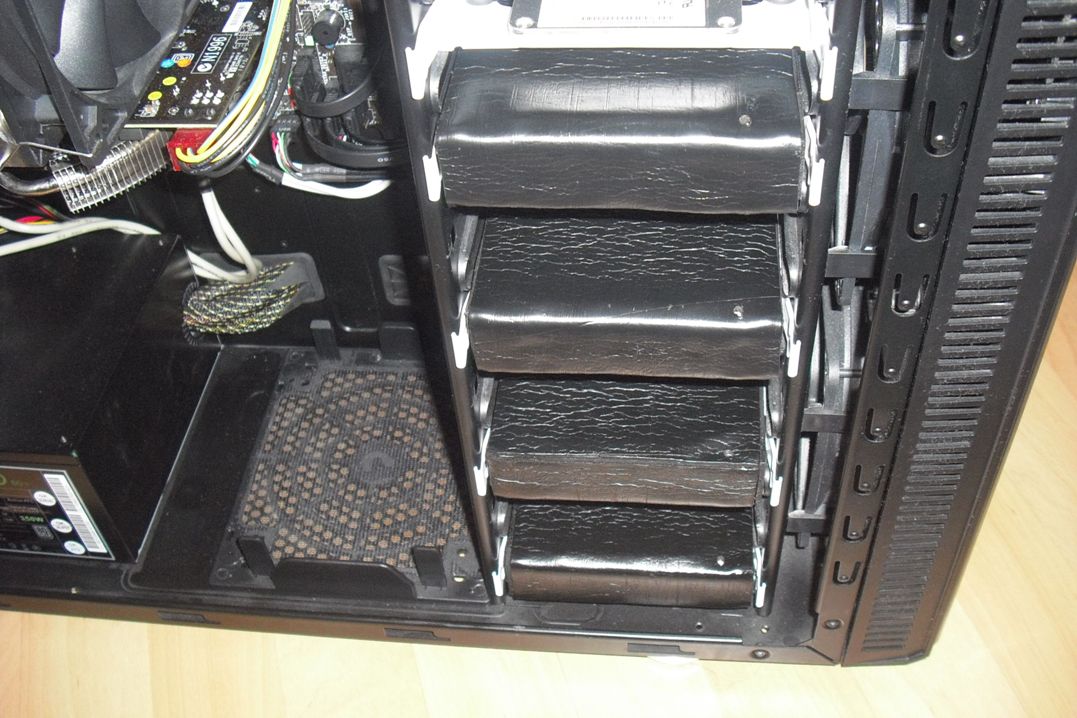

ID:	247648Klicke auf die Grafik für eine größere Ansicht
