MSI Radeon HD 5870 Lightning

MSI hält derzeit zwei verschiedene Variationen der Radeon HD 5870 im eigenen Portfolio: Eine ganz gewöhnliche Karte im Referenzdesign, die einzig mit einem eigenen Aufkleber daher kommt, sowie die neue Radeon HD 5870 Lightning, die beinahe alles anderes als die gewöhnliche Version macht (in Kürze wird mit der Radeon HD 5870 Eyefinity 6 eine weitere Karte mit Unterstützung von bis zu sechs Monitoren dazu kommen). Die Lightning ist mittlerweile lieferbar, allerdings vorerst zu einem hohen Preis von 470 Euro. Gelistet ist sie ab 410 Euro. Die „normale“ Radeon HD 5870 von MSI gibt es ab 380 Euro.

MSI Radeon HD 5870 Lightning
MSI Radeon HD 5870 Lightning

Das PCB der MSI Radeon HD 5870 Lightning kommt in in Schwarz daher und misst eine Länge von 26 cm, womit die Karte etwas kürzer als das Referenzdesign ist. Nichtsdestotrotz sollte vor dem Kauf ein Blick in das eigene Gehäuse geworfen werden, ob nicht zum Beispiel der SATA-Anschluss einer Festplatte den Einbau verhindert. Die Platine an sich ist eine Eigenentwicklung von MSI, die nach eigenen Angaben mit höherwertigen Bauteilen als gewöhnlich ausgestattet worden ist und somit höhere Taktraten und eine längere Lebensdauer erreichen soll.

Gleichzeitig wurde das PCB verbreitert, denn es ist in dieser Dimension, abgesehen von den beiden CrossFire-Anschlüssen, nicht ganz zwei Zentimeter mächtiger als normal. Die Radeon HD 5870 Lightning muss mit gleich zwei Acht-Pin-Stromsteckern betrieben werden, während das Referenzdesign mit zwei Sechs-Pin-Stromsteckern auskommt. Auch dies wird mit einem höheren Übertaktungsspielraum begründet. Im „Normalbetrieb“ sind die theoretisch möglichen 375 Watt aber nicht annähernd notwendig.

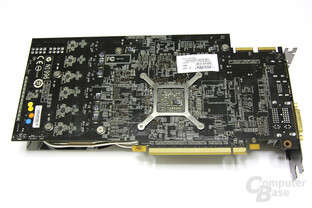

Radeon HD 5870 Lightning Rückseite
Radeon HD 5870 Lightning Rückseite

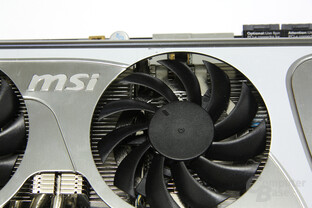

Radeon HD 5870 Lightning Lüfter
Radeon HD 5870 Lightning Lüfter
Radeon HD 5870 Lightning Kühlerdetails
Radeon HD 5870 Lightning Kühlerdetails

Der Kühler ist in einer Dual-Slot-Version gehalten und blockiert somit den nächstgelegenen PCI oder PCIe-Slot. Er stammt aus der Twin-Frozr-II-Reihe, die auf diversen anderen MSI-Produkten verbaut wird.

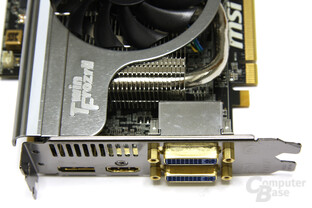

Radeon HD 5870 Lightning Anschlüsse
Radeon HD 5870 Lightning Anschlüsse

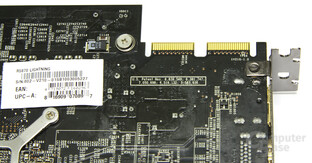

Radeon HD 5870 Lightning CF-Anschlüsse
Radeon HD 5870 Lightning CF-Anschlüsse

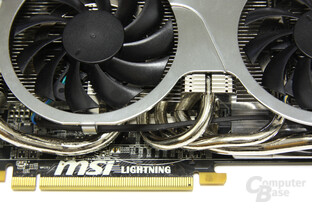

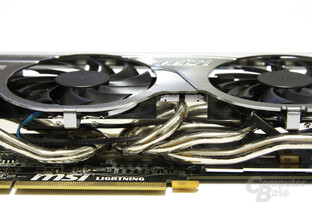

Radeon HD 5870 Lightning Heatpipes
Radeon HD 5870 Lightning Heatpipes

Zwei im Durchmesser 75 mm große Axiallüfter sorgen für die notwendige Frischluft, wobei diese aus dem Gehäuse angesaugt und anschließend auf die Lamellen gepustet wird. Einen direkten Weg, die heiße Luft aus dem Gehäuse zu blasen, gibt es trotz vorhandener Lüftungsschlitze auf dem Slotblech nicht.

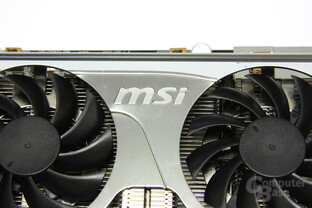

Radeon HD 5870 Lightning Logo
Radeon HD 5870 Lightning Logo
Radeon HD 5870 Lightning Schriftzug
Radeon HD 5870 Lightning Schriftzug

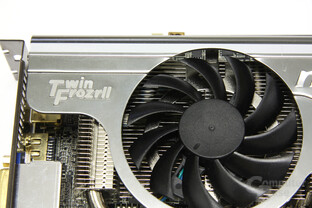

Radeon HD 5870 Lightning Twin Frozt II
Radeon HD 5870 Lightning Twin Frozt II

Unter Windows taktet sich die RV870-GPU auf der MSI Radeon HD 5870 Lightning auf 157 MHz herunter, während der 1.024 MB große GDDR5-Speicher dann noch mit 600 MHZ betrieben wird – also identisch zum Referenzdesign. Unter Last taktet sich der Rechenkern auf 900 MHz hoch, 50 MHz mehr als gewöhnlich. Der Speicher wird dagegen weiterhin mit den normalen 2.400 MHz angesteuert.

Radeon HD 5870 Lightning von oben
Radeon HD 5870 Lightning von oben

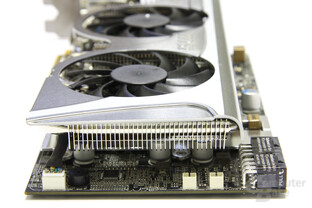

Radeon HD 5870 Lightning von hinten
Radeon HD 5870 Lightning von hinten

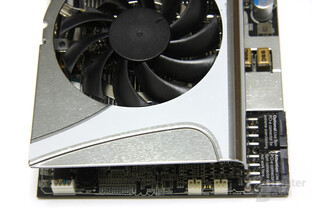

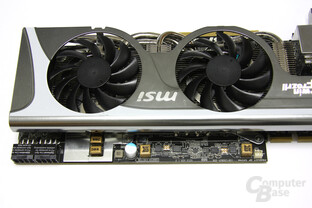

Radeon HD 5870 Lightning verlängertes PCB
Radeon HD 5870 Lightning verlängertes PCB

Auf dem Slotblech findet der Käufer zwei Dual-Link-DVI-, einen HDMI- sowie einen DisplayPort-Anschluss vor, womit Eyefinity mit bis zu drei Monitoren kein Problem darstellt. Als Kabelausstattung legt MSI dem Karton eine CrossFire-Bridge, einen DVI-auf-D-SUB-, zwei Stromadapter (8-Pin auf 6-Pin) sowie ein drei Meter langes HDMI-Kabel bei. Zusätzlich gibt es noch drei Adapter, mit dessen Hilfe die Spannungen der Grafikkarte gemessen werden können.

Radeon HD 5870 Lightning Stromanschlüsse
Radeon HD 5870 Lightning Stromanschlüsse
Radeon HD 5870 Lightning Slotblech
Radeon HD 5870 Lightning Slotblech

Die Softwareausstattung ist dagegen mager. Einzig eine Treiber-CD inklusive des MSI-eigenen Tools Afterburner gibt es. Dieses ist für die Radeon HD 5870 Lightning aber sehr wichtig, da dort die GPU-Spannung verändert werden und zudem die Lüftersteuerung nach den eigenen Wünschen angepasst werden kann – mehr dazu im Abschnitt der „Sonstigen Messungen“.
