Grundlegendes zu Wasserkühlungen
Durch die häufigen Fragen rund um des Thema Wasserkühlungen
entschloss ich mich auch etwas produktives beizutragen und möchte hier eine typische US-Wasserkühlung schildern.
Diese Informationen sind aber auch für jeden interessant der seit kurzem mit Wasser kühlt
oder es bald tun wird. Ich werde auch versuchen nach bestem Wissen Ratschläge zu geben
um noch ein bisschen mehr Leistung aus seinem jetzigen System rauszuholen. Ein gewisses Grundwissen ist natürlich nötig,
da man sonst die Konzepte nur schwer verständlich sind.
Ein typisches US-System unterscheidet sich darin, dass Durchfluss und auch der Druck um einiges größer ist als in einem hiesigen System.
Dadurch ist es schlicht notwendig größere Schläuche zu benutzen, da es mit kleinen Schläuche nicht möglich ist.
Ein weiterer wichtiger Punkt ist, dass meist andere Radiatoren benutzt werden und maximal 2 Blöcke in einem gutem System zu finden sind.
Wie in jeder Wasserkühlung ist eine harmonische Abstimmung sehr wichtig und eine super Komponente gibt es nicht.
Alles muss zueinander passen und sich nicht gegenseitig limitieren.
Da mir die notwendigen Instrumente fehlen kann ich keine Verbesserung in K angeben.
Der Radiator
Funktonensprinzip
Die Hauptaufgabe des Radiators ist, die Wärme aus dem Wasser
wieder an die Luft abzugeben. Dies passiert über Lamellen welche nach dem Oberflächenvergrößerungsprinzip funktionieren.
Je größer die gesamte Oberfläche ist, umso mehr Wärme kann abgegeben werden.
Der Radiator sollte möglichst aus Kupfer sein, da dieses Material die Wärme besser abgibt als Aluminium,
im aktiven Betrieb sowie im passiven Betrieb.
Grundlegender Aufbau
Jeder Radiator arbeitet nach dem oben beschriebenen Prinzip,
jedoch gibt es verschieden Arten wie ein Radiator aufgebaut sein kann.
Die erste Art wäre ein typischer Radiator,
der eine lange Kupferrohrschlangen mit Lamellen aus Aluminium benutzt.
Dieser Radiator hat den Vorteil, dass er sehr kompakt und günstig herzustellen ist. Der Nachteil sind die dünnen Rohrschlange
und die häufigen 180 Grand Windungen, die den Durchfluss unnötig bremsen.
Die zweite Art von Radiator besteht meist komplett aus Kupfer mit Messing
und benutzt parallel durchströmte Röhren.
Diese Konstruktion hat den Vorteil, dass mehr Wasser durch die parallele Konstruktion in der gleiche Zeit durchfließen kann.
Dadurch kann die Pumpe mehr Wasser durch den Kreislauf pumpen und es wirkt sich auch positiv auf die Temperaturen aus.
Als Zweites hat dieser Aufbau den Vorteil im verwendeten Material, da Kupfer ein besserer Wärmeleiter ist.
Man kann nun daraus schließen, dass ein US-System die zweite Art von Radiator benutzt, da der Wiederstand kleiner ist und ein
höherer Durchfluss erreicht werden kann.
Häufig verwendete Radiatoren
Es gibt drei verschiedene Radiatoren die häufig in US-System zu finden sind.
Als erstes kommt die Radiator Serie der Firma Blackice,
die fertige Radiatoren anbietet, die leicht in ein Gehäuse einzubauen sind.
Diese Radiatoren kommen in verschieden Größen und auch Stärken.
Als zweites kämen dann die Radiatoren der Firma Thermochill.
Es wird gesagt das diese Radiatoren die besten fertigen sind die man kaufen kann. Diese Radiatoren gibt es verschieden Größen,
aber die Stärke ist gleichbleibend.
Diese Radiatoren sind wie die von Blackice für die Computerkühlung gebaut worden
und sind daher auch für 120mm Lüfter optimiert worden.
Kommen wir nun zur dritten und auch den meist verwendeten Radiatoren. Diese kommen hauptsächlich aus dem Autobereich
und sind für wenig Geld zu haben. Diese bestehe meist aus Kupfer/Messing und kommen in den unterschiedlichsten Größen.
Diese Art von Radiator ist noch nicht wie die beiden andren fertig,
sondern muss meist noch umgebaut werden damit sie ins Gehäuse passt.
All diese Radiatoren sind nach folgendem Prinzip aufgebaut:
An der oberen Seite befinden sich zwei Kammer, wo sich das Wasser sammelt,
nachdem es durch die Röhren geflossen ist
und in anderen Kammer bevor es durch die Röhren fließt. Beide dieser Kammer nehmen jeweils die Hälfte der Breite des Radiators ein
und haben den nötigen Anschluss um Schläuche zu befestigen
Nachdem sich das Wasser in der ersten Kammer gesammelt hat, fließt es durch die Hälfte der Röhren nach unten,
wo sich eine Kammer befindet, die über die ganze Breite geht.
Hier wird der Wasserfluss umgelenkt und fließt durch die andere Hälfte der Röhren wieder nach oben.
Dort sammelt sich das Wasser in der letzten Kammer und fließt zurück in den Kreislauf.
Die Radiatorlüfter
Allgemeines zu den Lüftern
Wer sich bei den Lüftern vergreift mindert die Leistung seines Radiators ungemein und kann somit eine drastische Verschlechterung
der Leistung seiner Wasserkühlung erreichen.
Es ist nicht empfohlen seine Lüfter nicht mit viel weniger Spannung laufen zu lassen, da die meisten Lüfter den größten Teil ihrer Kraft verlieren.
Je mehr Luft durch den Radiator gepresst wird umso mehr Wärme kann dieser abgeben.
Lüftergrößen
Rund um den PC gibt es eine Vielzahl an Lüftern die von 40mm in der Breite bis hin zu 120mm gehen.
Je größer die Lüfter werden umso mehr Luft kann mit der gleichen Lautstärke bewegt werden.
Wenn also eine sehr leiser Betrieb angestrebt wird, wird man um 120 mm Lüfter kaum herum kommen.
Für diese Größe der Lüfter sind auch sehr viele Radiatoren konzipiert worden und funktionieren damit wunderbar.
Größere können sicherlich auch verwendet werden, aber die Wahrscheinlichkeit besteht, dass diese nicht ins Gehäuse passen und extern verbaut werden müssen.
25mm hohe Lüfter
Diese Art der Lüfter ist in sehr vielen System vorzufinden, ist aber nur dann empfehlenswert ,
wenn die Stärke des Radiators nicht zu groß ist oder die
Lamellen sehr weit auseinander sind.
Es ist nicht empfohlen diese dünnen Lüfter mit weniger Spannung zu versorgen, da der Druck dieser Lüfter stark abnimmt.
38mm hohe Lüfter
Diese Art der Lüfter ist nur in System vorzufinden die auf maximale Leistung optimiert wurden,
da der Druck den diese Lüfter produzieren können, um einige größer ist als die 25mm Versionen.
Diese Lüfter können problemlos mit weniger Spannung versorgt werden und bringen trotzdem noch akzeptable Leistung.

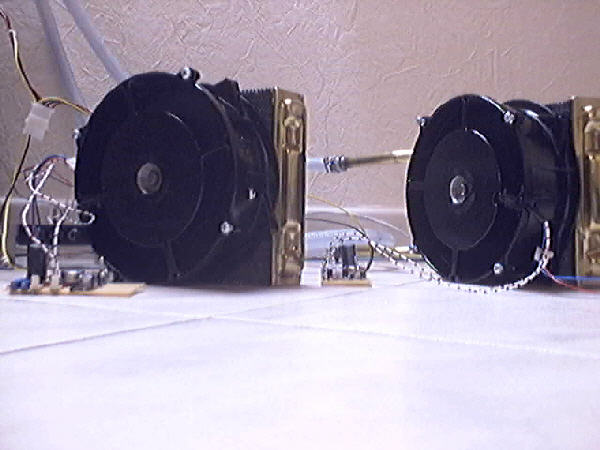

Gebläse
Diese Art der Kühlung ist die seltenste dieser drei. Gebläse sind die optimalen Radiatorlüfter da sie extrem großen Druck aufbauen können
und somit den Radiator zu neuen Höhenflügen verhelfen können.
Leider sind Gebläse in so gut wie keinen Computergeschäft zu finden und sind relativ groß im Vergleich zu ihrer Luftfördermenge.
Die einzige Möglichkeit mehr Leistung aus seinem Radiator zu holen
ist also den Druck zu erhöhen oder auch die Luftmenge,
die durch den Radiator gepresst wird.
Der Abstandshalter
Eine weitere Möglichkeit die Leistung seiner Lüfter zu verbessen wäre ein Abstandshalter.
Dieser minimiert die Oberfläche die durch den Motor verdeckt wird und mehr Oberfläche wird angeströmt.
Durch den Abstand wird auch der Gegendruck vom Radiator vermindert und die Lüfter arbeiten dadurch effektiver.
Der optimale Abstand zum Radiator ist stark vom Lüfter abhängig.
Man kann in der Regel sagen, dass die halbe Breite eines Lüfters ein sehr guter Abstand ist.
Dieser Abstandshalter muss perfekt auf den Radiator passen
und darf die Luft nur durch den Radiator saugen.
US-Wasserkühlungen Teil 2
Die Pumpe
Funktonensprinzip
Die Pumpe wird wie in jedem Kreislauf dazu verwendet das wasser im Kreislauf zu zirkulieren.
Viele der Pumpen werden aus dem Aquariumsbereich genommen,
da hier das gleiche Ziel angestrebt wird.
Es werden auch Pumpen benutzt die mit Kohleabnehmer funktionieren,
aber nur bedingt für den alltäglichen Gebrauch geeignet sind,
da die Pumpe nicht wartungsfrei ist.
Pumpen die für den Dauerbetrieb konzipiert sind verfügen über kein Kohleabnehmer und sind daher wartungsfrei.
Je größer der verwendete Schlauch ist umso größer muss die Pumpe sein,
da es nicht möglich einer kleinen Pumpen die Luftblasen vom Schlauch wegzukriegen.
Anderseits ist es auch schwachsinnig eine große und starke Pumpe mit kleinen Schläuche zu verwenden,
da die Pumpe unnötig belastet wird und nur wenig Durchfluss erzeugen kann.
Wie bei allem braucht ein US- System ein große und starke Pumpe da einer hoher Durchflusswert ein wichtiges Ziel ist.
Gleichstrom- und Wechselstrompumpen
Die meisten der verwendeten Pumpen funktionieren mit Wechselstrom
und habe ndaher keine speziell ausgerichteten Laufräder und sind somit symmetrisch,
da sich diese in beider Richtungen drehen müssen.
Pumpen die mit Gleichstrom arbeiten haben den Vorteil,
dass sich das Laufrad nur in eine Richtung dreht
und für diese auch optimiert werden kann.
Diese Pumpe haben auch den Vorteil das sie direkt an das Netzteil
angeschlossen werden können und somit kein Relais brauchen um gleitzeitig mit dem Computer zu starten.
Ein weiterer Vorteil ist, dass sie Spannung abgesenkt werden kann um die Leistung sein Bedürfnissen anzupassen.
Ziele
Das wichtigste in jedem Kreislauf ist es einen hohen Durchfluss zu erreichen und hier spielt die Pumpe die wichtigste Rolle.
Beim Kauf einer Pumpe sollte man nicht unbedingt auf
die maximale Foerdermenge achten, sondern auch auf die maximale Foerderhöhe.
Es gibt sehr viel Aquariumspumpen die zwar viel Wasser zirkulieren können,
aber dies nur wenige Meter hoch pumpen können.
Diese Pumpe haben zwar gute Fördermenge,
aber sind für Kreislaufe gedacht wo wenige Wiederstände vorhanden sind.
Dies ist bei einer Wasserkühlung nicht der Fall, da hier hohe Wiederstände vorhanden sind.
Deswegen ist es wichtig einer Pumpe zu haben die einer große Foerderhöhe hat und keine so große Verringerung des Durchfluss hat durch die Wiederstände im Kreislauf.
Es ist also notwendig eine guten Mix aus Fördermenge und maximaler Pumphöhe zu wählen,
damit das System problemlos funktioniert und gute Durchflusswerte liefert.
Benutzte Pumpen
Kommen wir nun zu häufigsten Pumpen die in einem US-System zu finden sind.
Die Swiftech MCP600
Diese Pumpe hat eine große Foerderhöhe und macht damit ihre relativ kleine Fördermenge wieder gut.
Diese Pumpe funktoniert über den normalen Molex Stecker und kann ohne Problem an das Netzteil angeschlossen werden.
Die Eheim 1250
Diese Pumpe kommt so langsam ins Rentenalter.
Diese war einer der ersten Pumpen die in einem US-System zu finden war und hat zuverlässig ihre Dienste verrichtet.
Den Größeren Wiederstand den die neusten Blöcke aufweisen
ist die Pumpe einfach nicht mehr gewachsen und deswegen wird sie so langsam vom Markt verschwinden.
Die Danner Mag3
Eine äußerst beliebte Pumpe das sie billig ist und bessere Leistungsdaten als ein Eheim 1250 Pumpe hat.
Diese Pumpe ist aber geplagt durch ihre undichten Plastikverbindung in Kombination mit einer Messingtülle,
da hier häufig das Plastik springt und dadurch die Pumpe undicht wird.
Diese Pump ist heutzutage immer noch eine gute Wahl,
wenn man keine Problem damit hat, dass sie mit 115v Lauft
Laing D4
Diese Pumpe ist erst seit kurzem auf dem Markt,
sticht aber durch ihre gute Leistung hervor. Diese Pumpe hat einer gute Foerderhöhe und eine hohen Durchfluss.
Außerdem wird sie mit 12v betrieben und kann dazu noch mit mehr oder weniger Spannung versorgt werden.
Der einzige Nachteil ist der hohe Preis von etwa 75$ und die Lautstärke,
die aber mit einer neuen Version vermindert wurde.
Iwaki Pumpen
Dies ist die Königsklasse der erhältlichen Pumpen.
Extrem Foerderhöhen und extreme Foerdermengen zeichnen diese Pumpen.
Wenn sich kein Wiederstand im Kreislauf befindet
werden diese Pumpen lauter als mit einem Wiederstand.
Der einzige Nachteil dieser Pumpe ist der hohe Preis der meist über 100 Euro oder 120$ für ein neuwertige Pumpe.

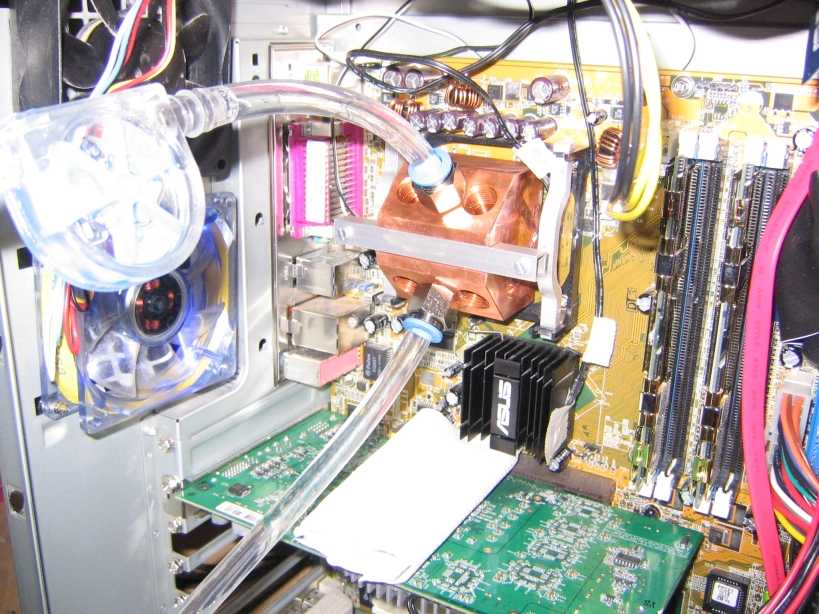

Der cpu Block
Funktonensprinzip
Die Hauptaufgabe des cpu Blocks ist die Wärme so schnell
wie möglich vom die abzuführen und die Wärme an das Wasser abzugeben was,
wiederum vom Radiator gekühlt wird.
Fast jeder dieser Blöcke besteht heutzutage aus Kupfer und nicht mehr aus Aluminium.
Dies hat den Vorteil das keine galvanische Korrosion entsteht und keine Korrosionsschutz verwendet werden muss.
Ein weiterer Vorteil ist, dass Kupfer die Wärme besser leiten kann
als Aluminium, da Kupfer bei jeder Temperatur einen besseren Wärmeleitwert hat.
Es werden auch Blöcke aus so gut wie purem Silber gefertigt bringen aber maximal nur eine Verbesserung von 1-2C.
Jeder Block profitiert von einem höheren Durchfluss
und wird dadurch mehr Wärme ans Wasser in kürzerer Zeit abgeben können.
Der Düsenkühler
Diese Kühler verbreiten sich in der letzten Zeit immer mehr das sie hervorragende Kühlleistung bieten und sehr effektiv sind.
Durch so genante Düsen wird das Wasser gedrückt und hierbei beschleunigt. Danach trifft es auf den Boden es Kühlers und
produziert Verwirbelungen die den Wärmetransfer verbessern.
Der Nachteil dieser Kühler ist der Durchfluss durch so einen Kühler stark fallen kann.
Ein weiterer Nachteil ist die Fläche die gekühlt werden kann,
da diese meist sehr klein ist und für Peltier System ungeeignet ist.
Außerdem sind diese Kühler anfällig schnell zu verstopfen,
wenn sie in einem offen System benutzt werden.
Man muss also darauf achten das der Durchfluss nicht zu stark durch so eine Kühler sinkt und
alle Wiederstände wenn möglich vermeiden oder so gering wie möglich halten.
Der Kanalkühler
Diese Art von Kühler ist schon seit längerem auf dem Mark
und hat einen relative kleinen Wiederstand im vergleich zu den Düsenkühlern.
Diese Art von Kühlern hat den Vorteil,
dass sie problemlos große Flächen kühlen kann und daher für Peltier Elemente geeignet ist.
Außerdem verstopfen diese Kühler nicht so leicht da sie so große Kanäle haben und auch problemlos in offenen System funktionieren.
Der Nachteil dieser Kühler liegt darin das der Durchfluss extrem hoch sein muss, 8l/min wenn nicht mehr, um gut zu kühlen.
Fazit
Es hängt stark davon ab was man mit seinem cpu Kühler machen muss und welche Fläche gekühlt werden muss.
Einfach so einen neuen Kühler zu holen wird nicht immer bessere Temperaturen ergeben wenn die Pumpe nicht stark genug ist.
Grundlegend kann man sagen das ein US-System selbstverständlich ein bisschen lauter ist da die Pumpe sowie auch die Lüfter stärker sind,
aber die Kühlleistung ist dementsprechend auch höher.
Diese Kreisläufe haben meist auch nur zwei Blöcke drin,
da sonst der Durchfluss zu stark gebremst wird.
Wie ich am Anfangs schon sagte ist die Ausgewogenheit extrem wichtig
und alle Komponenten müssen zueinander passen.
Was nützt einem der beste cpu Block,
wenn der Radiator nicht fähig ist die Wärme dem Wasser schnell genug zu entziehen.
Radiatorvergleich
Pumpenvergleich
cpu Kühlervergleich
Dies war der erste und zweite Teil meiner Einführung in US-Systeme und ich hoffe ihr hattet Spaß beim Lesen.
Falls noch Fragen da sind können sie im gleichen Thread diskutiert werden.
Durch die häufigen Fragen rund um des Thema Wasserkühlungen
entschloss ich mich auch etwas produktives beizutragen und möchte hier eine typische US-Wasserkühlung schildern.
Diese Informationen sind aber auch für jeden interessant der seit kurzem mit Wasser kühlt
oder es bald tun wird. Ich werde auch versuchen nach bestem Wissen Ratschläge zu geben
um noch ein bisschen mehr Leistung aus seinem jetzigen System rauszuholen. Ein gewisses Grundwissen ist natürlich nötig,
da man sonst die Konzepte nur schwer verständlich sind.
Ein typisches US-System unterscheidet sich darin, dass Durchfluss und auch der Druck um einiges größer ist als in einem hiesigen System.
Dadurch ist es schlicht notwendig größere Schläuche zu benutzen, da es mit kleinen Schläuche nicht möglich ist.
Ein weiterer wichtiger Punkt ist, dass meist andere Radiatoren benutzt werden und maximal 2 Blöcke in einem gutem System zu finden sind.
Wie in jeder Wasserkühlung ist eine harmonische Abstimmung sehr wichtig und eine super Komponente gibt es nicht.
Alles muss zueinander passen und sich nicht gegenseitig limitieren.
Da mir die notwendigen Instrumente fehlen kann ich keine Verbesserung in K angeben.
Der Radiator
Funktonensprinzip
Die Hauptaufgabe des Radiators ist, die Wärme aus dem Wasser
wieder an die Luft abzugeben. Dies passiert über Lamellen welche nach dem Oberflächenvergrößerungsprinzip funktionieren.
Je größer die gesamte Oberfläche ist, umso mehr Wärme kann abgegeben werden.
Der Radiator sollte möglichst aus Kupfer sein, da dieses Material die Wärme besser abgibt als Aluminium,
im aktiven Betrieb sowie im passiven Betrieb.
Grundlegender Aufbau
Jeder Radiator arbeitet nach dem oben beschriebenen Prinzip,
jedoch gibt es verschieden Arten wie ein Radiator aufgebaut sein kann.
Die erste Art wäre ein typischer Radiator,
der eine lange Kupferrohrschlangen mit Lamellen aus Aluminium benutzt.
Dieser Radiator hat den Vorteil, dass er sehr kompakt und günstig herzustellen ist. Der Nachteil sind die dünnen Rohrschlange
und die häufigen 180 Grand Windungen, die den Durchfluss unnötig bremsen.
Die zweite Art von Radiator besteht meist komplett aus Kupfer mit Messing
und benutzt parallel durchströmte Röhren.
Diese Konstruktion hat den Vorteil, dass mehr Wasser durch die parallele Konstruktion in der gleiche Zeit durchfließen kann.
Dadurch kann die Pumpe mehr Wasser durch den Kreislauf pumpen und es wirkt sich auch positiv auf die Temperaturen aus.
Als Zweites hat dieser Aufbau den Vorteil im verwendeten Material, da Kupfer ein besserer Wärmeleiter ist.
Man kann nun daraus schließen, dass ein US-System die zweite Art von Radiator benutzt, da der Wiederstand kleiner ist und ein
höherer Durchfluss erreicht werden kann.
Häufig verwendete Radiatoren
Es gibt drei verschiedene Radiatoren die häufig in US-System zu finden sind.
Als erstes kommt die Radiator Serie der Firma Blackice,
die fertige Radiatoren anbietet, die leicht in ein Gehäuse einzubauen sind.
Diese Radiatoren kommen in verschieden Größen und auch Stärken.
Als zweites kämen dann die Radiatoren der Firma Thermochill.
Es wird gesagt das diese Radiatoren die besten fertigen sind die man kaufen kann. Diese Radiatoren gibt es verschieden Größen,
aber die Stärke ist gleichbleibend.
Diese Radiatoren sind wie die von Blackice für die Computerkühlung gebaut worden
und sind daher auch für 120mm Lüfter optimiert worden.
Kommen wir nun zur dritten und auch den meist verwendeten Radiatoren. Diese kommen hauptsächlich aus dem Autobereich
und sind für wenig Geld zu haben. Diese bestehe meist aus Kupfer/Messing und kommen in den unterschiedlichsten Größen.
Diese Art von Radiator ist noch nicht wie die beiden andren fertig,
sondern muss meist noch umgebaut werden damit sie ins Gehäuse passt.
All diese Radiatoren sind nach folgendem Prinzip aufgebaut:
An der oberen Seite befinden sich zwei Kammer, wo sich das Wasser sammelt,
nachdem es durch die Röhren geflossen ist
und in anderen Kammer bevor es durch die Röhren fließt. Beide dieser Kammer nehmen jeweils die Hälfte der Breite des Radiators ein
und haben den nötigen Anschluss um Schläuche zu befestigen
Nachdem sich das Wasser in der ersten Kammer gesammelt hat, fließt es durch die Hälfte der Röhren nach unten,
wo sich eine Kammer befindet, die über die ganze Breite geht.
Hier wird der Wasserfluss umgelenkt und fließt durch die andere Hälfte der Röhren wieder nach oben.
Dort sammelt sich das Wasser in der letzten Kammer und fließt zurück in den Kreislauf.
Die Radiatorlüfter
Allgemeines zu den Lüftern
Wer sich bei den Lüftern vergreift mindert die Leistung seines Radiators ungemein und kann somit eine drastische Verschlechterung
der Leistung seiner Wasserkühlung erreichen.
Es ist nicht empfohlen seine Lüfter nicht mit viel weniger Spannung laufen zu lassen, da die meisten Lüfter den größten Teil ihrer Kraft verlieren.
Je mehr Luft durch den Radiator gepresst wird umso mehr Wärme kann dieser abgeben.
Lüftergrößen
Rund um den PC gibt es eine Vielzahl an Lüftern die von 40mm in der Breite bis hin zu 120mm gehen.
Je größer die Lüfter werden umso mehr Luft kann mit der gleichen Lautstärke bewegt werden.
Wenn also eine sehr leiser Betrieb angestrebt wird, wird man um 120 mm Lüfter kaum herum kommen.
Für diese Größe der Lüfter sind auch sehr viele Radiatoren konzipiert worden und funktionieren damit wunderbar.
Größere können sicherlich auch verwendet werden, aber die Wahrscheinlichkeit besteht, dass diese nicht ins Gehäuse passen und extern verbaut werden müssen.
25mm hohe Lüfter
Diese Art der Lüfter ist in sehr vielen System vorzufinden, ist aber nur dann empfehlenswert ,
wenn die Stärke des Radiators nicht zu groß ist oder die
Lamellen sehr weit auseinander sind.
Es ist nicht empfohlen diese dünnen Lüfter mit weniger Spannung zu versorgen, da der Druck dieser Lüfter stark abnimmt.
38mm hohe Lüfter
Diese Art der Lüfter ist nur in System vorzufinden die auf maximale Leistung optimiert wurden,
da der Druck den diese Lüfter produzieren können, um einige größer ist als die 25mm Versionen.
Diese Lüfter können problemlos mit weniger Spannung versorgt werden und bringen trotzdem noch akzeptable Leistung.
Gebläse
Diese Art der Kühlung ist die seltenste dieser drei. Gebläse sind die optimalen Radiatorlüfter da sie extrem großen Druck aufbauen können
und somit den Radiator zu neuen Höhenflügen verhelfen können.
Leider sind Gebläse in so gut wie keinen Computergeschäft zu finden und sind relativ groß im Vergleich zu ihrer Luftfördermenge.
Die einzige Möglichkeit mehr Leistung aus seinem Radiator zu holen
ist also den Druck zu erhöhen oder auch die Luftmenge,
die durch den Radiator gepresst wird.
Der Abstandshalter
Eine weitere Möglichkeit die Leistung seiner Lüfter zu verbessen wäre ein Abstandshalter.
Dieser minimiert die Oberfläche die durch den Motor verdeckt wird und mehr Oberfläche wird angeströmt.
Durch den Abstand wird auch der Gegendruck vom Radiator vermindert und die Lüfter arbeiten dadurch effektiver.
Der optimale Abstand zum Radiator ist stark vom Lüfter abhängig.
Man kann in der Regel sagen, dass die halbe Breite eines Lüfters ein sehr guter Abstand ist.
Dieser Abstandshalter muss perfekt auf den Radiator passen
und darf die Luft nur durch den Radiator saugen.
US-Wasserkühlungen Teil 2
Die Pumpe
Funktonensprinzip
Die Pumpe wird wie in jedem Kreislauf dazu verwendet das wasser im Kreislauf zu zirkulieren.
Viele der Pumpen werden aus dem Aquariumsbereich genommen,
da hier das gleiche Ziel angestrebt wird.
Es werden auch Pumpen benutzt die mit Kohleabnehmer funktionieren,
aber nur bedingt für den alltäglichen Gebrauch geeignet sind,
da die Pumpe nicht wartungsfrei ist.
Pumpen die für den Dauerbetrieb konzipiert sind verfügen über kein Kohleabnehmer und sind daher wartungsfrei.
Je größer der verwendete Schlauch ist umso größer muss die Pumpe sein,
da es nicht möglich einer kleinen Pumpen die Luftblasen vom Schlauch wegzukriegen.
Anderseits ist es auch schwachsinnig eine große und starke Pumpe mit kleinen Schläuche zu verwenden,
da die Pumpe unnötig belastet wird und nur wenig Durchfluss erzeugen kann.
Wie bei allem braucht ein US- System ein große und starke Pumpe da einer hoher Durchflusswert ein wichtiges Ziel ist.
Gleichstrom- und Wechselstrompumpen
Die meisten der verwendeten Pumpen funktionieren mit Wechselstrom
und habe ndaher keine speziell ausgerichteten Laufräder und sind somit symmetrisch,
da sich diese in beider Richtungen drehen müssen.
Pumpen die mit Gleichstrom arbeiten haben den Vorteil,
dass sich das Laufrad nur in eine Richtung dreht
und für diese auch optimiert werden kann.
Diese Pumpe haben auch den Vorteil das sie direkt an das Netzteil
angeschlossen werden können und somit kein Relais brauchen um gleitzeitig mit dem Computer zu starten.
Ein weiterer Vorteil ist, dass sie Spannung abgesenkt werden kann um die Leistung sein Bedürfnissen anzupassen.
Ziele
Das wichtigste in jedem Kreislauf ist es einen hohen Durchfluss zu erreichen und hier spielt die Pumpe die wichtigste Rolle.
Beim Kauf einer Pumpe sollte man nicht unbedingt auf
die maximale Foerdermenge achten, sondern auch auf die maximale Foerderhöhe.
Es gibt sehr viel Aquariumspumpen die zwar viel Wasser zirkulieren können,
aber dies nur wenige Meter hoch pumpen können.
Diese Pumpe haben zwar gute Fördermenge,
aber sind für Kreislaufe gedacht wo wenige Wiederstände vorhanden sind.
Dies ist bei einer Wasserkühlung nicht der Fall, da hier hohe Wiederstände vorhanden sind.
Deswegen ist es wichtig einer Pumpe zu haben die einer große Foerderhöhe hat und keine so große Verringerung des Durchfluss hat durch die Wiederstände im Kreislauf.
Es ist also notwendig eine guten Mix aus Fördermenge und maximaler Pumphöhe zu wählen,
damit das System problemlos funktioniert und gute Durchflusswerte liefert.
Benutzte Pumpen
Kommen wir nun zu häufigsten Pumpen die in einem US-System zu finden sind.
Die Swiftech MCP600
Diese Pumpe hat eine große Foerderhöhe und macht damit ihre relativ kleine Fördermenge wieder gut.
Diese Pumpe funktoniert über den normalen Molex Stecker und kann ohne Problem an das Netzteil angeschlossen werden.
Die Eheim 1250
Diese Pumpe kommt so langsam ins Rentenalter.
Diese war einer der ersten Pumpen die in einem US-System zu finden war und hat zuverlässig ihre Dienste verrichtet.
Den Größeren Wiederstand den die neusten Blöcke aufweisen
ist die Pumpe einfach nicht mehr gewachsen und deswegen wird sie so langsam vom Markt verschwinden.
Die Danner Mag3
Eine äußerst beliebte Pumpe das sie billig ist und bessere Leistungsdaten als ein Eheim 1250 Pumpe hat.
Diese Pumpe ist aber geplagt durch ihre undichten Plastikverbindung in Kombination mit einer Messingtülle,
da hier häufig das Plastik springt und dadurch die Pumpe undicht wird.
Diese Pump ist heutzutage immer noch eine gute Wahl,
wenn man keine Problem damit hat, dass sie mit 115v Lauft
Laing D4
Diese Pumpe ist erst seit kurzem auf dem Markt,
sticht aber durch ihre gute Leistung hervor. Diese Pumpe hat einer gute Foerderhöhe und eine hohen Durchfluss.
Außerdem wird sie mit 12v betrieben und kann dazu noch mit mehr oder weniger Spannung versorgt werden.
Der einzige Nachteil ist der hohe Preis von etwa 75$ und die Lautstärke,
die aber mit einer neuen Version vermindert wurde.
Iwaki Pumpen
Dies ist die Königsklasse der erhältlichen Pumpen.
Extrem Foerderhöhen und extreme Foerdermengen zeichnen diese Pumpen.
Wenn sich kein Wiederstand im Kreislauf befindet
werden diese Pumpen lauter als mit einem Wiederstand.
Der einzige Nachteil dieser Pumpe ist der hohe Preis der meist über 100 Euro oder 120$ für ein neuwertige Pumpe.
Der cpu Block
Funktonensprinzip
Die Hauptaufgabe des cpu Blocks ist die Wärme so schnell
wie möglich vom die abzuführen und die Wärme an das Wasser abzugeben was,
wiederum vom Radiator gekühlt wird.
Fast jeder dieser Blöcke besteht heutzutage aus Kupfer und nicht mehr aus Aluminium.
Dies hat den Vorteil das keine galvanische Korrosion entsteht und keine Korrosionsschutz verwendet werden muss.
Ein weiterer Vorteil ist, dass Kupfer die Wärme besser leiten kann
als Aluminium, da Kupfer bei jeder Temperatur einen besseren Wärmeleitwert hat.
Es werden auch Blöcke aus so gut wie purem Silber gefertigt bringen aber maximal nur eine Verbesserung von 1-2C.
Jeder Block profitiert von einem höheren Durchfluss
und wird dadurch mehr Wärme ans Wasser in kürzerer Zeit abgeben können.
Der Düsenkühler
Diese Kühler verbreiten sich in der letzten Zeit immer mehr das sie hervorragende Kühlleistung bieten und sehr effektiv sind.
Durch so genante Düsen wird das Wasser gedrückt und hierbei beschleunigt. Danach trifft es auf den Boden es Kühlers und
produziert Verwirbelungen die den Wärmetransfer verbessern.
Der Nachteil dieser Kühler ist der Durchfluss durch so einen Kühler stark fallen kann.
Ein weiterer Nachteil ist die Fläche die gekühlt werden kann,
da diese meist sehr klein ist und für Peltier System ungeeignet ist.
Außerdem sind diese Kühler anfällig schnell zu verstopfen,
wenn sie in einem offen System benutzt werden.
Man muss also darauf achten das der Durchfluss nicht zu stark durch so eine Kühler sinkt und
alle Wiederstände wenn möglich vermeiden oder so gering wie möglich halten.
Der Kanalkühler
Diese Art von Kühler ist schon seit längerem auf dem Mark
und hat einen relative kleinen Wiederstand im vergleich zu den Düsenkühlern.
Diese Art von Kühlern hat den Vorteil,
dass sie problemlos große Flächen kühlen kann und daher für Peltier Elemente geeignet ist.
Außerdem verstopfen diese Kühler nicht so leicht da sie so große Kanäle haben und auch problemlos in offenen System funktionieren.
Der Nachteil dieser Kühler liegt darin das der Durchfluss extrem hoch sein muss, 8l/min wenn nicht mehr, um gut zu kühlen.
Fazit
Es hängt stark davon ab was man mit seinem cpu Kühler machen muss und welche Fläche gekühlt werden muss.
Einfach so einen neuen Kühler zu holen wird nicht immer bessere Temperaturen ergeben wenn die Pumpe nicht stark genug ist.
Grundlegend kann man sagen das ein US-System selbstverständlich ein bisschen lauter ist da die Pumpe sowie auch die Lüfter stärker sind,
aber die Kühlleistung ist dementsprechend auch höher.
Diese Kreisläufe haben meist auch nur zwei Blöcke drin,
da sonst der Durchfluss zu stark gebremst wird.
Wie ich am Anfangs schon sagte ist die Ausgewogenheit extrem wichtig
und alle Komponenten müssen zueinander passen.
Was nützt einem der beste cpu Block,
wenn der Radiator nicht fähig ist die Wärme dem Wasser schnell genug zu entziehen.
Radiatorvergleich
Pumpenvergleich
cpu Kühlervergleich
Dies war der erste und zweite Teil meiner Einführung in US-Systeme und ich hoffe ihr hattet Spaß beim Lesen.
Falls noch Fragen da sind können sie im gleichen Thread diskutiert werden.
Zuletzt bearbeitet:

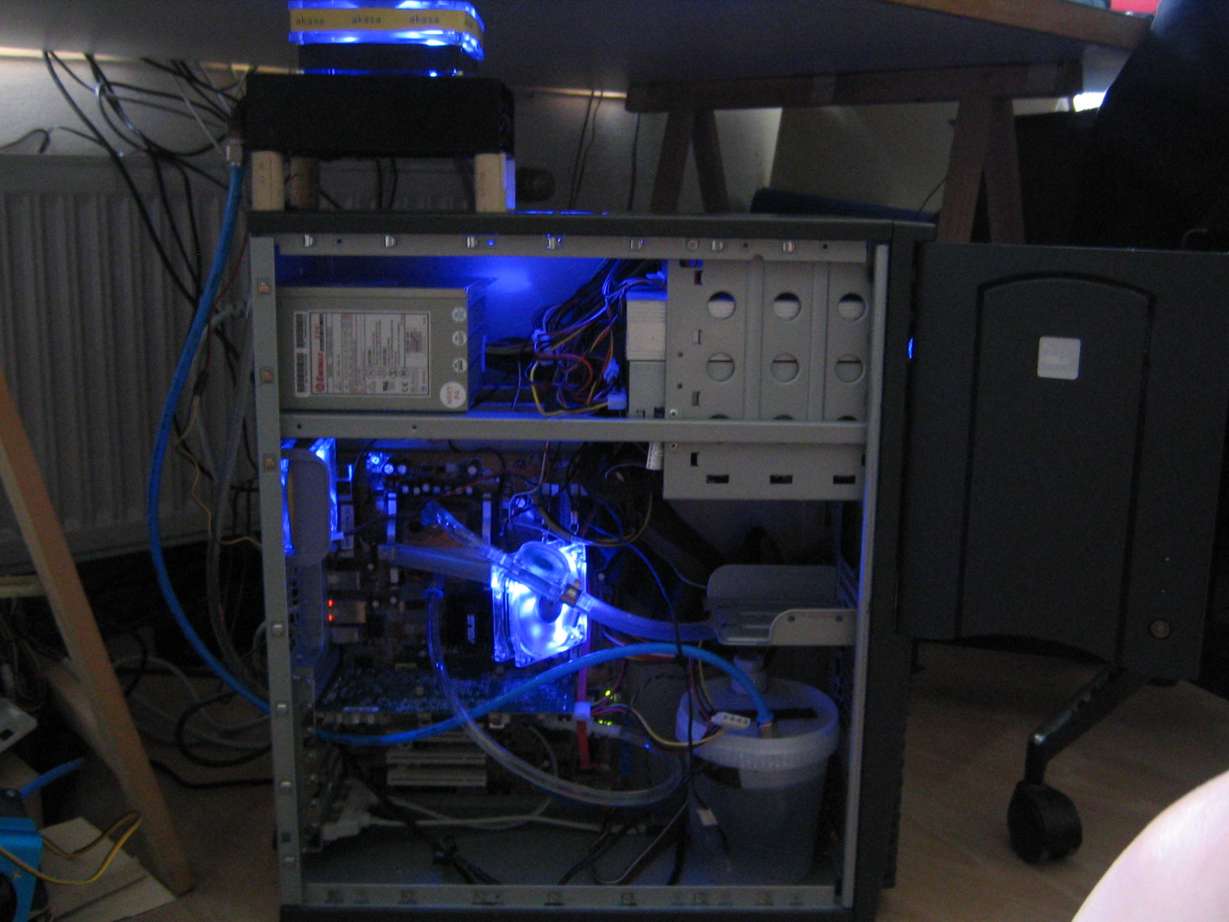

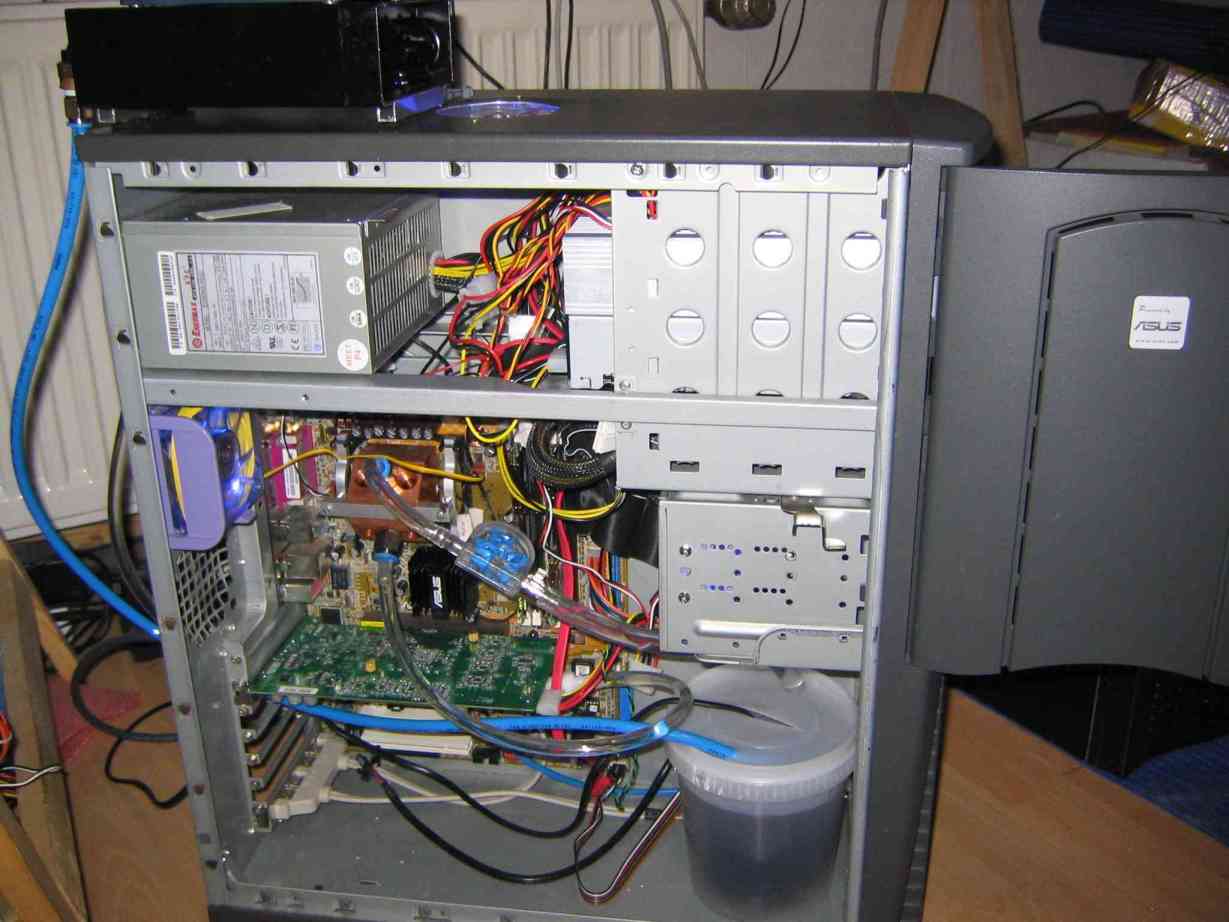

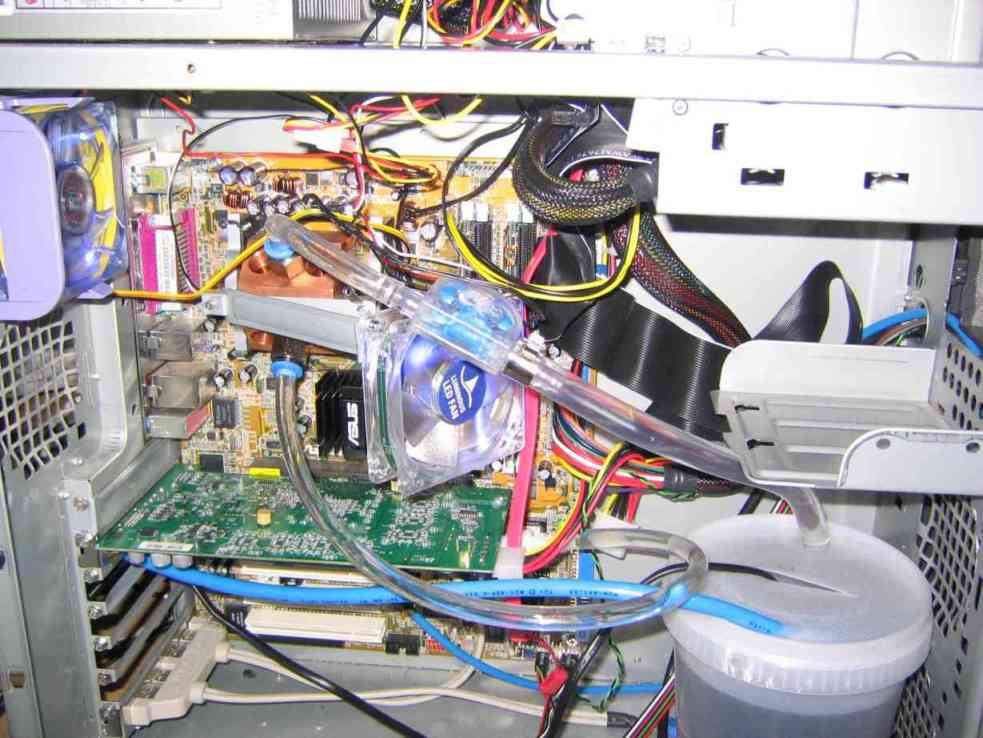

) drei Titan 120mm Alulüfter geholt, die Teile gibt's bei Reichelt mit Abstand am billigsten
