MSI K8N Diamond

Als erstes fallen beim MSI die beiliegenden Disketten mit Treibern für die SATA/RAID-Controller positiv auf. So kann man auch ohne einen zweiten PC direkt mit der Installation von Windows beginnen. Ebenfalls interessant ist das „D-Bracket 2“, das über die LEDs beim Booten den Status des PC anzeigt.

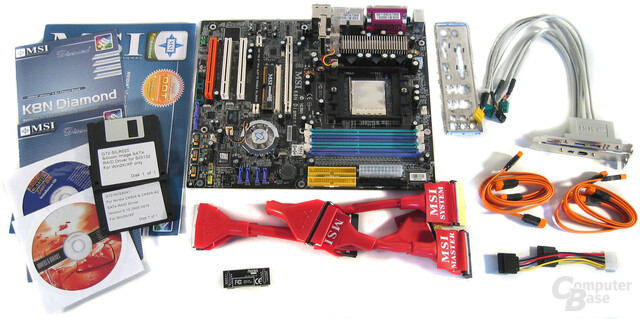

• Lieferumfang
  • Treiberdiskette für nVidia-Raid- und SATA-Controller
  • Treiberdiskette für SiI-Raid- und SATA-Controller
  • Treiber- und Software-CD für Mainboard
  • Treiber- und Software-CD für SB Live! 24 bit
  • Hardware-Testreport (Kompatibilitätsliste) engl. 20 Seiten
  • Quick-Guide, doppelseitige A3-Hochglanz-Beschreibung des Mainboards
  • Quick-Users-Guide, engl. Handbuch, ca. 100 Seiten
  • 1x SLI-Bridge
  • 1x FireWire Slotblende, 2 Ports
  • 1x USB-Slotblende „D-Bracket 2“ mit vier Status-LEDs, zwei USB 2.0-Ports
  • 4x SATA-Datenkabel
  • 2x Stromadapter von 4-polig Molex auf 2x SATA
  • 2x IDE-Rundkabel
  • 1x ATX I/O-Blende

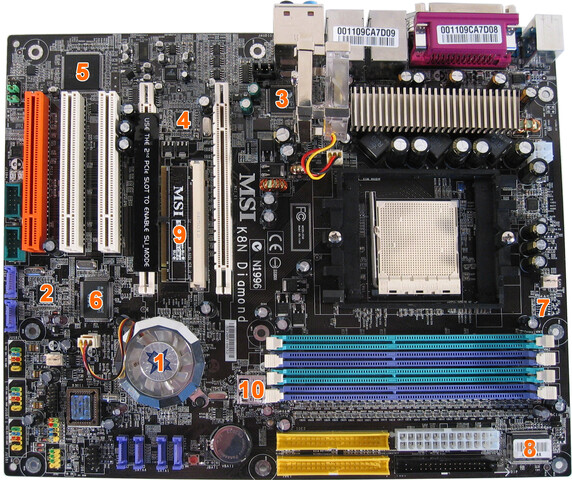

Layout

Der aktive Kühler auf dem Chipsatz ist zwar nett anzusehen, allerdings relativ laut und machte auf unserem etwas älteren Test-Mainboard teilweise deutliche Brummgeräusche. MSI hat alle Steckplätze und Anschlüsse farbig gekennzeichnet, was das Anschliessen erleichtert. Die farbliche Codierung der RAM-Slots stimmt inzwischen nicht mehr, denn mit dem BIOS 1.04 wurde die Reihenfolge der Slots geändert, so dass jetzt die ersten beiden RAM-Slots für den Dual-Channel-Betrieb genutzt werden.

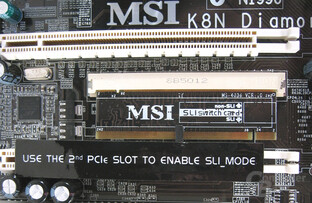

Bei sehr langen Grafikkarten im zweiten PEG-Slot kann es mit den SATA-Anschlüssen etwas eng werden. Die Routing-Platine zwischen den beiden PEG-Slots ist wegen der beengten Platzverhältnisse ziemlich fummelig zu wechseln. Um beim BIOS des Mainboards einen CMOS-Clear zu erwirken, reicht ein Druck auf den Mini-Taster neben der Batterie.

MSI setzt bei der Kühlung der Spannungsversorgung des Prozessors auf eine Heatpipe, die aktiv gekühlt wird. Ähnlich wie bei der Chipsatz-Kühlung ist der kleine Lüfter nicht grade leise. Zwei der vier Lüfter-Anschlüsse des Mainboards sind damit bereits belegt.

Interrupt-Tabelle
Leider macht MSI keine verwertbaren Angaben über die Verteilung der Interrupt-Leitungen auf die einzelnen Komponenten. Wer also Probleme beim Betrieb von Steckkarten bekommt, ist auf stures Probieren angewiesen.
