    [Erfahrungsbericht] Einbau meiner WaKü mit Anleitung und Bildern

    Endlich ist es soweit. Ich habe mich dazu entschlossen eine Wasserkühlung zu kaufen. Nachdem ich sie bestellt habe konnte ich es kaum noch erwarten sie in meinen Händen zu halten. 2 Tage nach der Bestellung war es dann soweit.

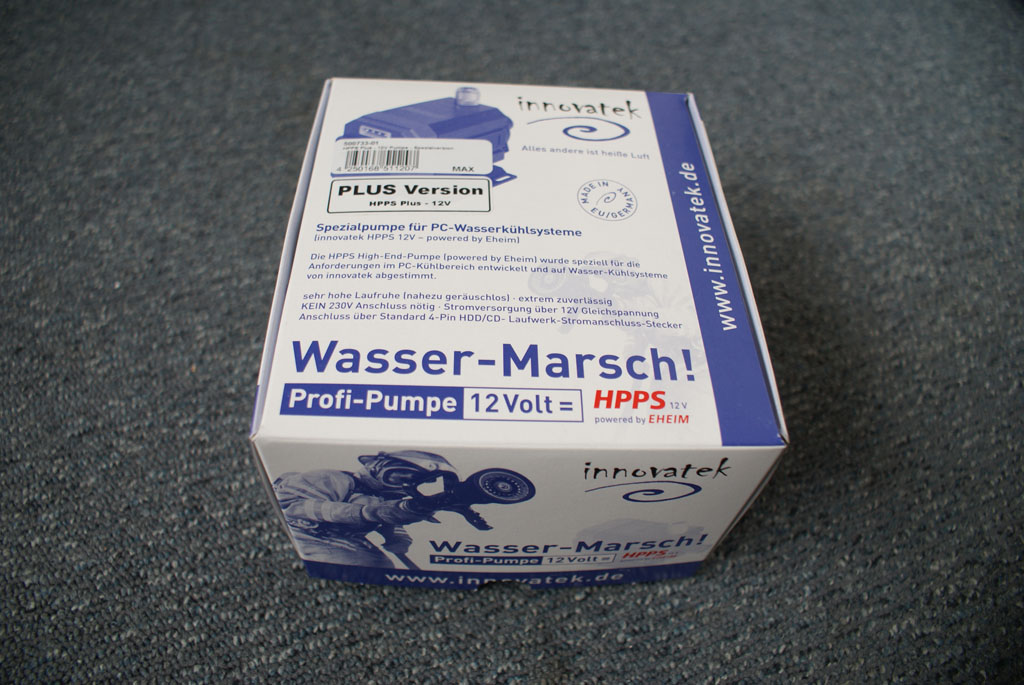

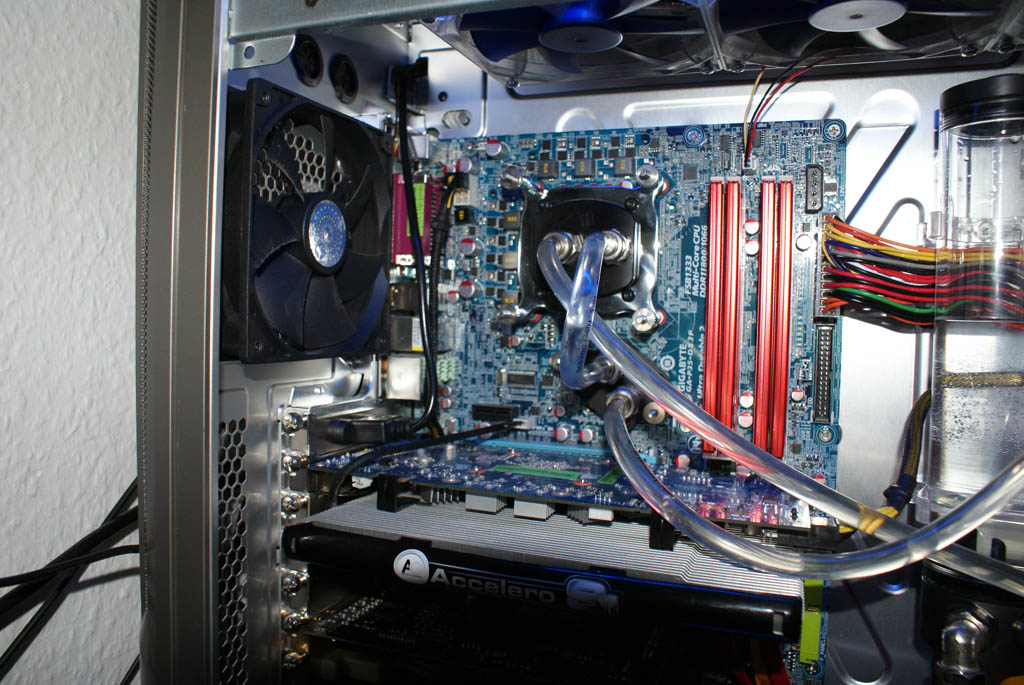

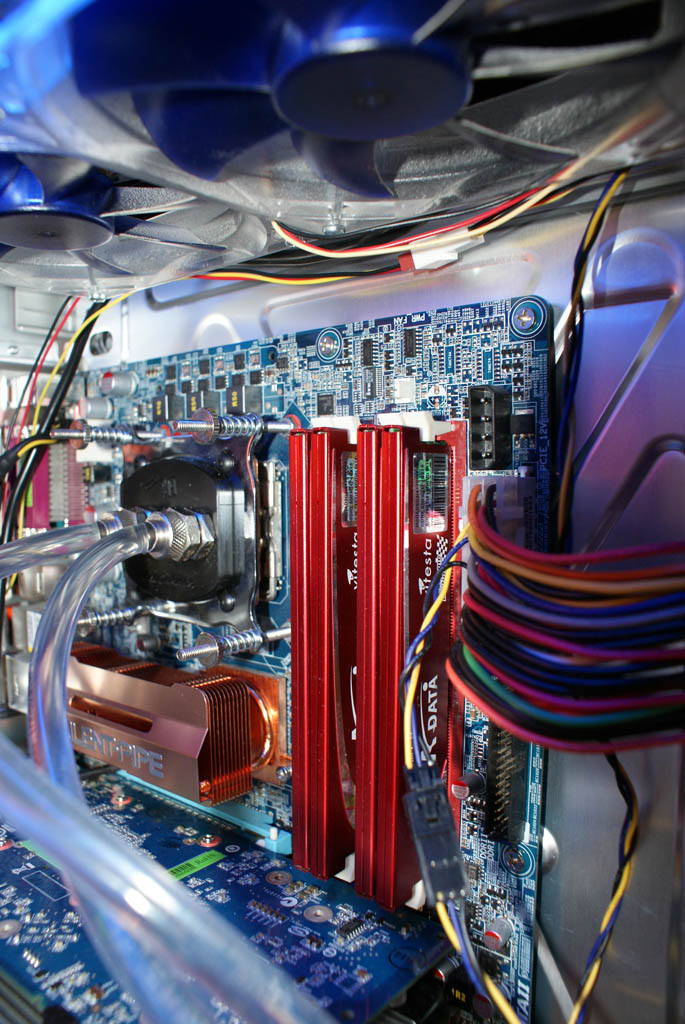

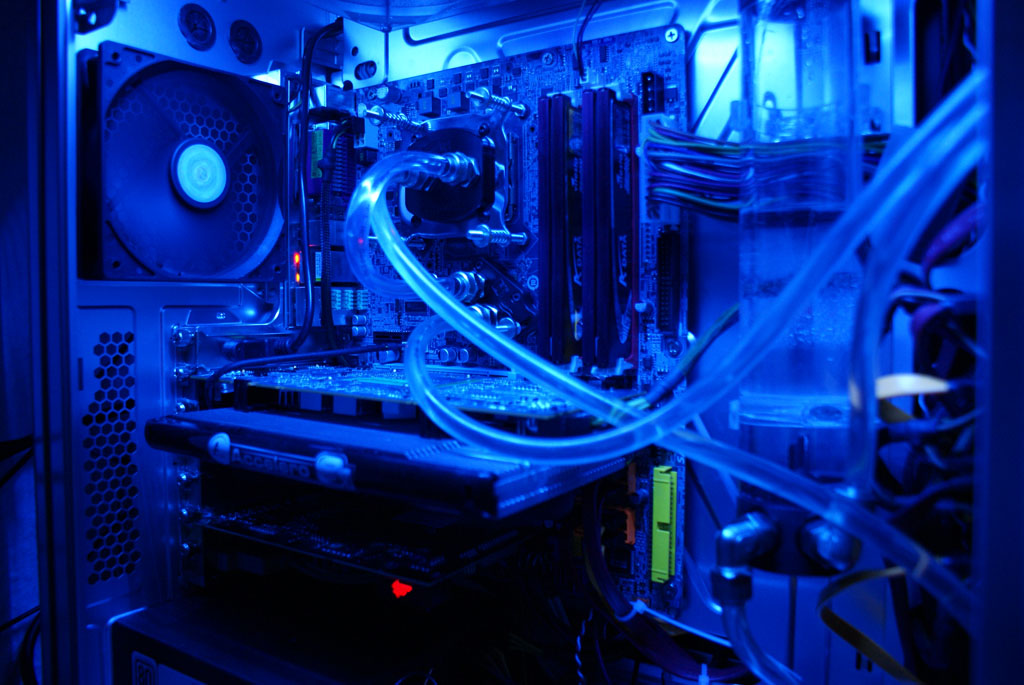

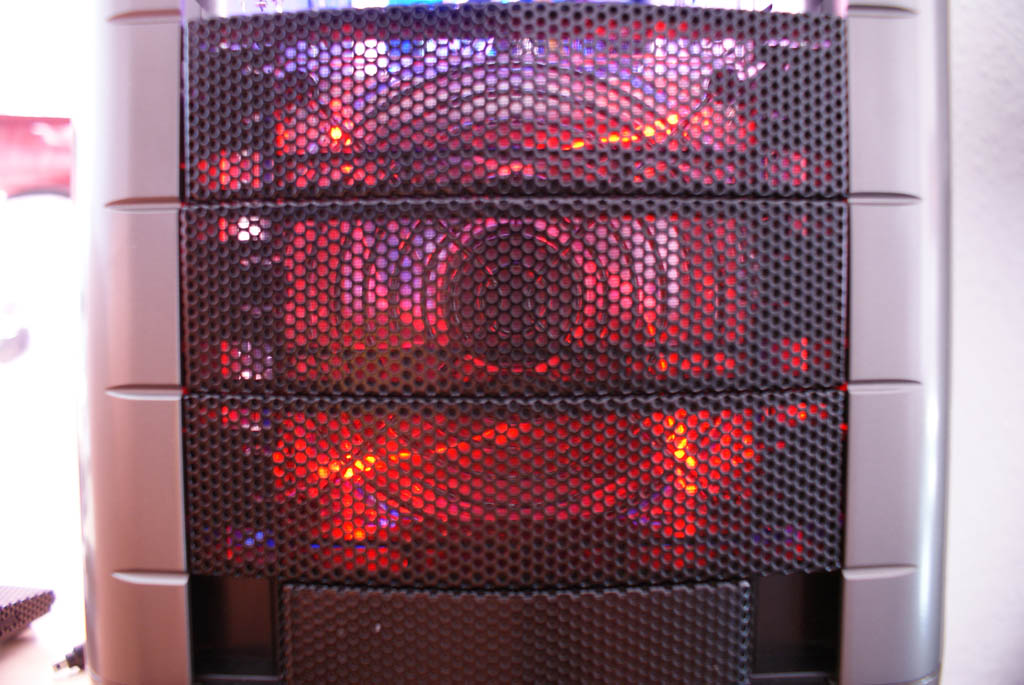

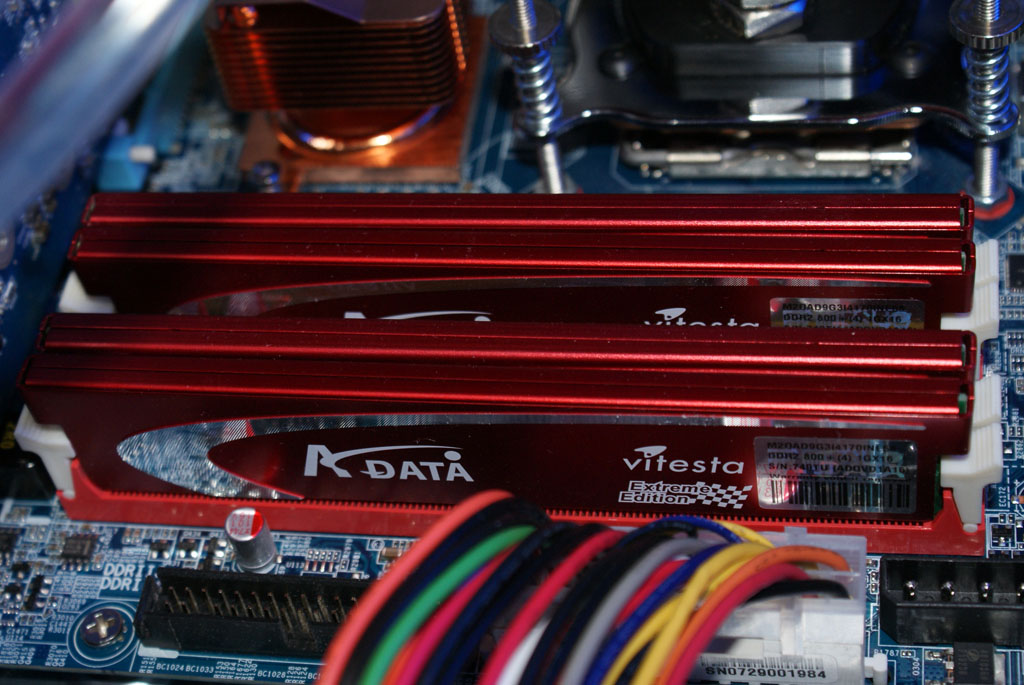

    Hier die Komponenten beim ersten Zusammenbau meiner Wakü:

    - Innovatek HPPS Plus 12V Pumpe
    - Innovatek AGB-O-Matic Ausgleichsbehälter blau

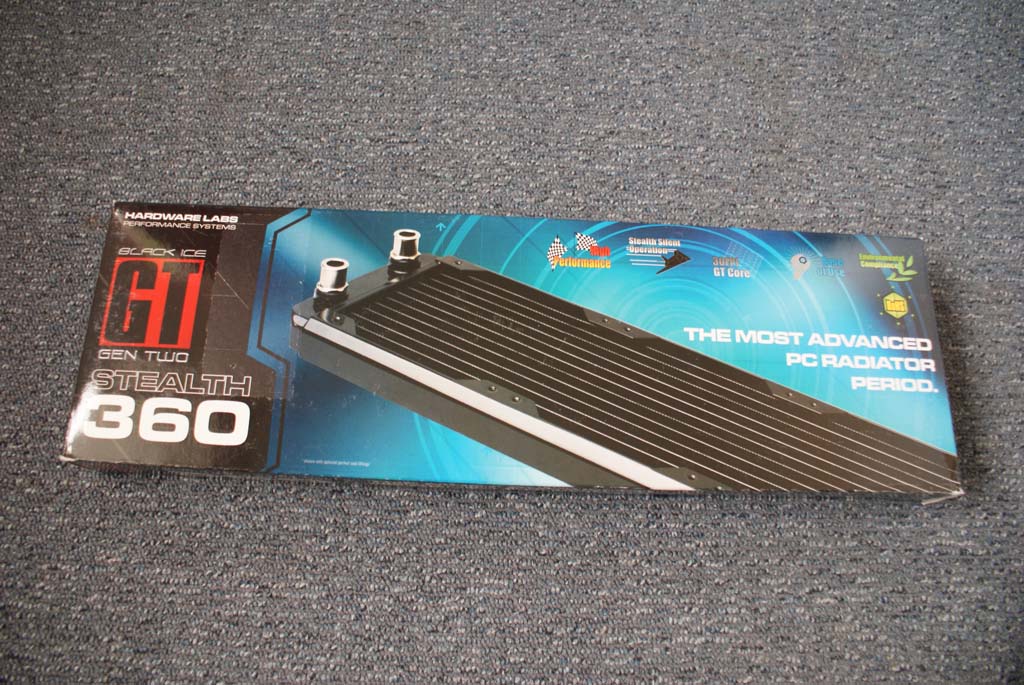

    - Black ICE Radiator GT Stealth 360 black
    - EK Water Blocks EK-Supreme Acetal
    - EK-Backplate LGA 775

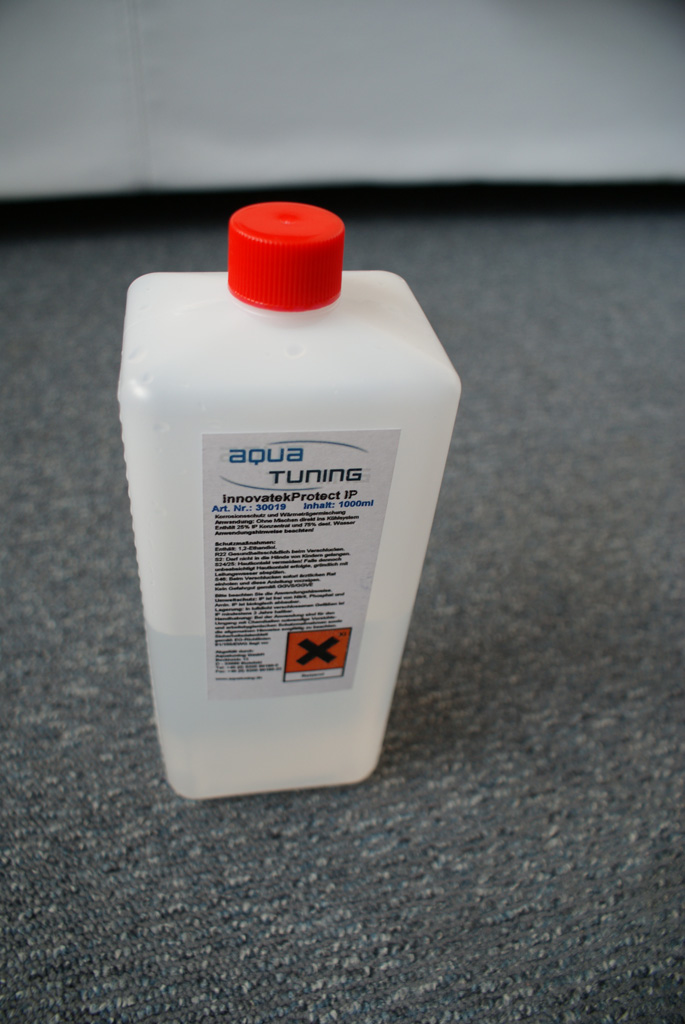

    - Innovatek Protect Fertiggemisch
    - Innovatek Spezialschlauch PVC 10/8mm

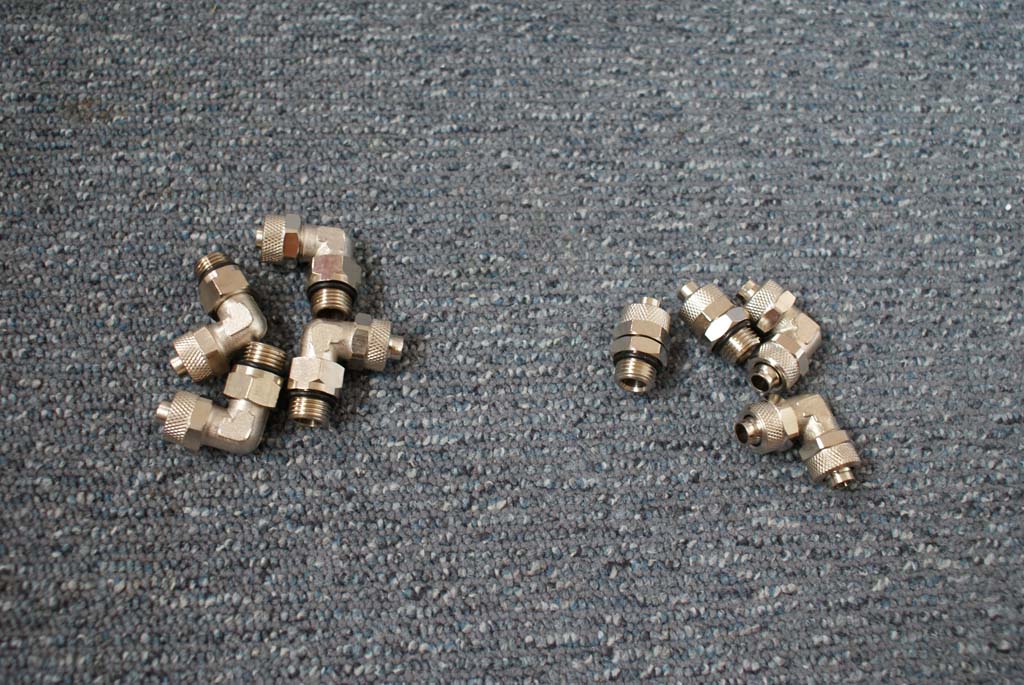

    - Anschlusskit Verschraubungen 10/8mm G1/4" normal und 90° (für alle Fälle und spätere Aufrüstungen)

    Hier die derzeitigen Komponenten meiner Wakü:

    - Pumpe: Innovatek HPPS Plus 12V Pumpe, Einlassadapter für EHeim 1048, Innovatek Puppenentkopplung / Gummipuffer
    - Radiator: 1x TFC XChanger Triple Radiator 360 & 1x MagiCool SLIM TRIPLE 360 Radiator
    - CPU:EK Water Blocks EK-Supreme Acetal, EK-Backplate LGA 775
    - GPU: EK Water Blocks EK-FC480 GTX - Nickel & EK Water Blocks EK-FC480 GTX Backplate - Nickel plated
    - Northbridge: EK-Water Blocks EK-NB/SB 5 Acetal Chipsatzkühler
    - AGB: EK-Multioption Reservoir 250 Rev.2
    - Sonstiges: Innovatek Protect Fertiggemisch, Innovatek Spezialschlauch PVC 10/8mm, Anschlusskit Verschraubungen 10/8mm G1/4" normal und 90°,

    Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00275.JPG
Hits:	1286
Größe:	173,5 KB
ID:	161219 Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00272.JPG
Hits:	1190
Größe:	182,6 KB
ID:	161221 Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00273.JPG
Hits:	1112
Größe:	184,4 KB
ID:	161222 Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00274.JPG
Hits:	990
Größe:	160,2 KB
ID:	161223 Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00276.JPG
Hits:	947
Größe:	179,0 KB
ID:	161224 Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00344.JPG
Hits:	978
Größe:	186,9 KB
ID:	161225

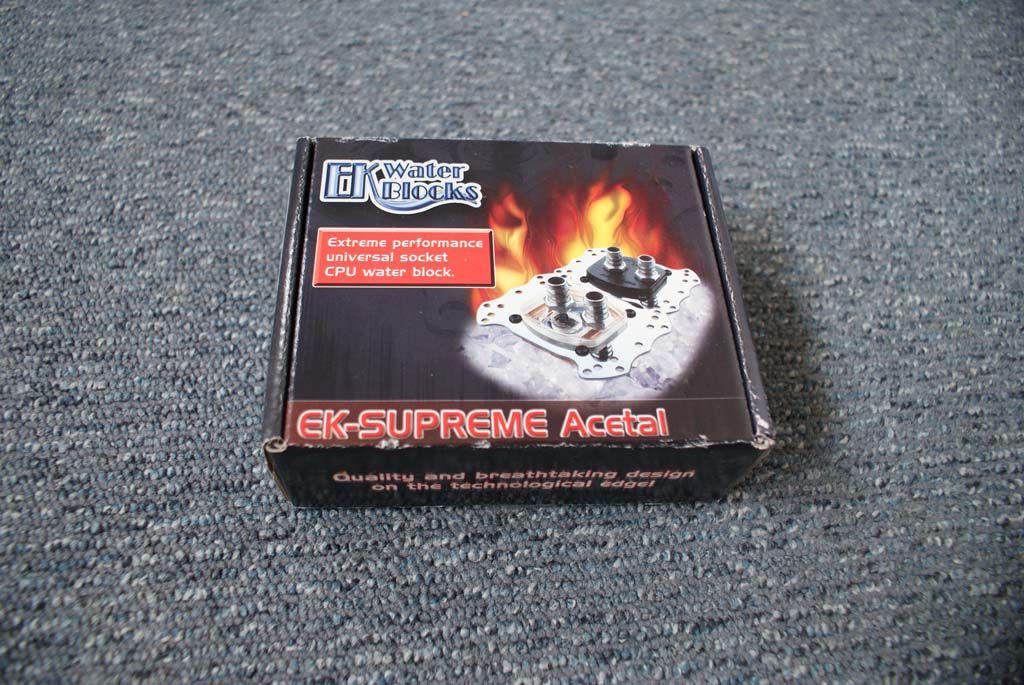

    Ich habe das Paket aufgemacht und erstmal geschaut ob alles dabei ist. Die Ernüchterung kam schnell.
    Der CPU-Kühler war nicht der den ich bestellt hatte.
    Also was machen wenn man nicht erst den Kühler zurückschicken und auf den richtigen warten will. Man wohnt in Berlin und weis wo man einen neuen kaufen kann. Also habe ich mich auf den Weg gemacht um den richtigen zu kaufen. Das war nun auch geschafft. Jetzt hatte ich alles für meine Wasserkühlung zusammen.

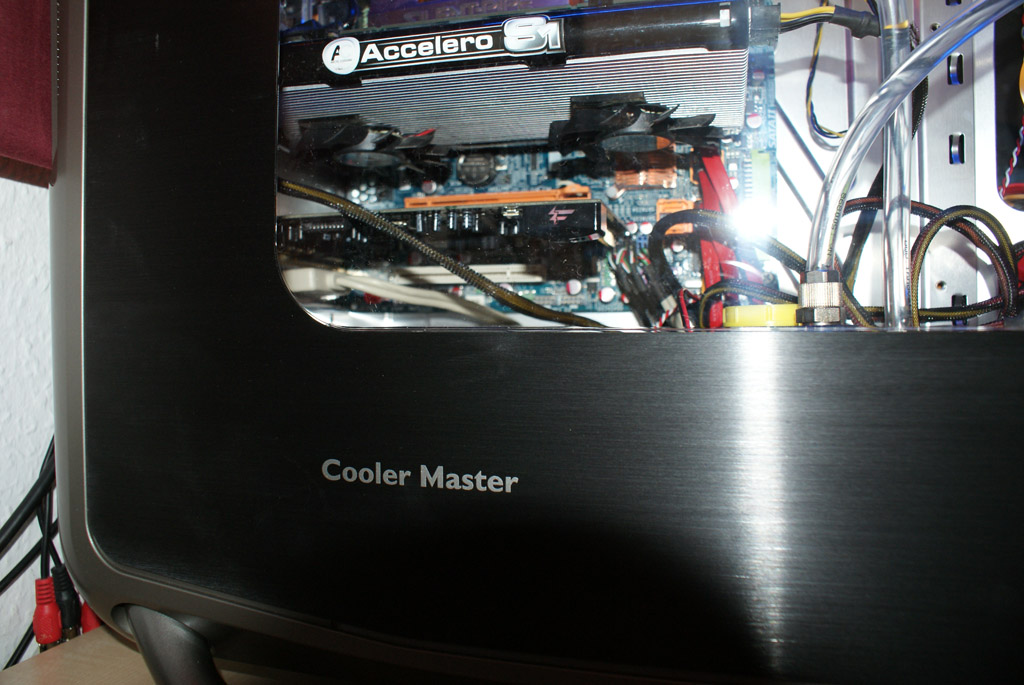

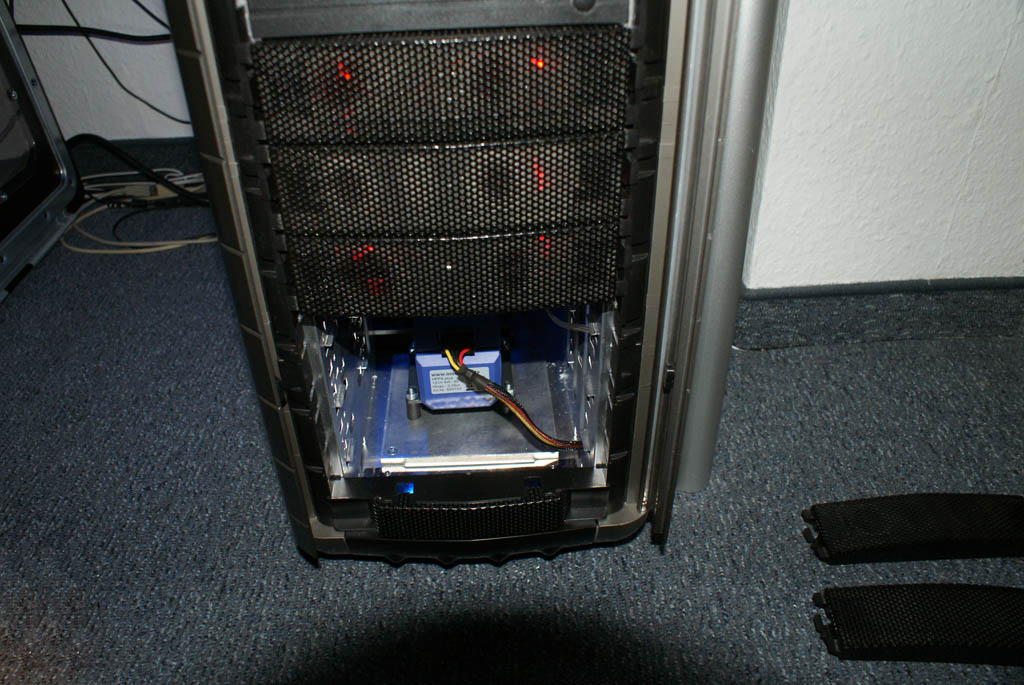

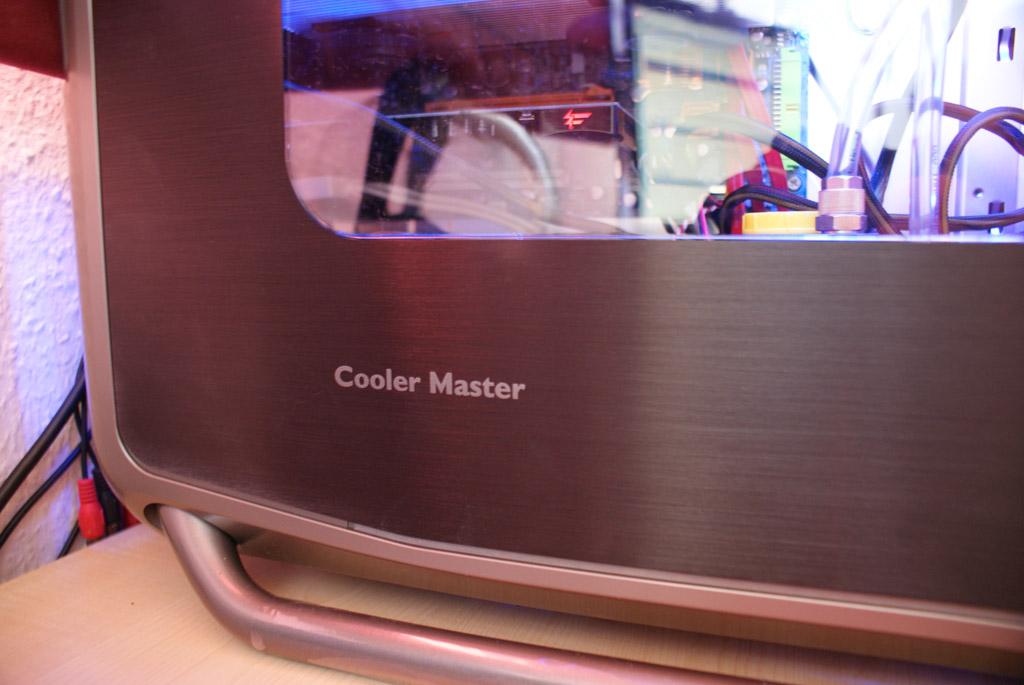

    Das Gehäuse was ich verwendet habe ist folgendes:

    - Coolermaster Cosmos S

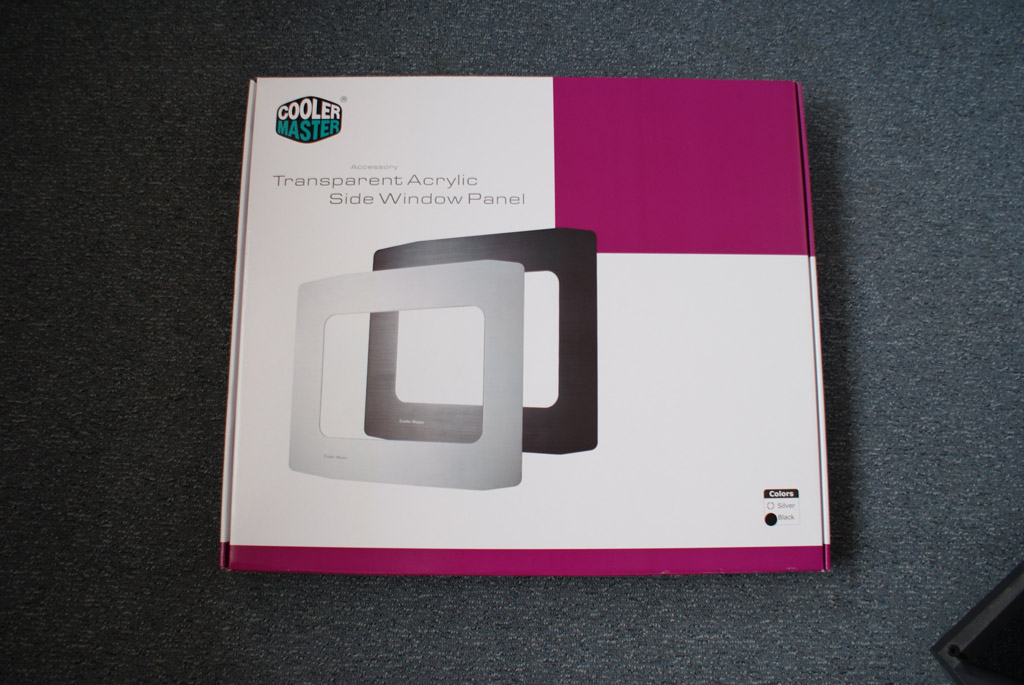

    - Coolermaster Cosmos S Seitenfenster (extra gekauft damit man auch alles schön sehen kann)

    Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00270.JPG
Hits:	1189
Größe:	153,3 KB
ID:	161226 Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00269.JPG
Hits:	1021
Größe:	178,7 KB
ID:	161227

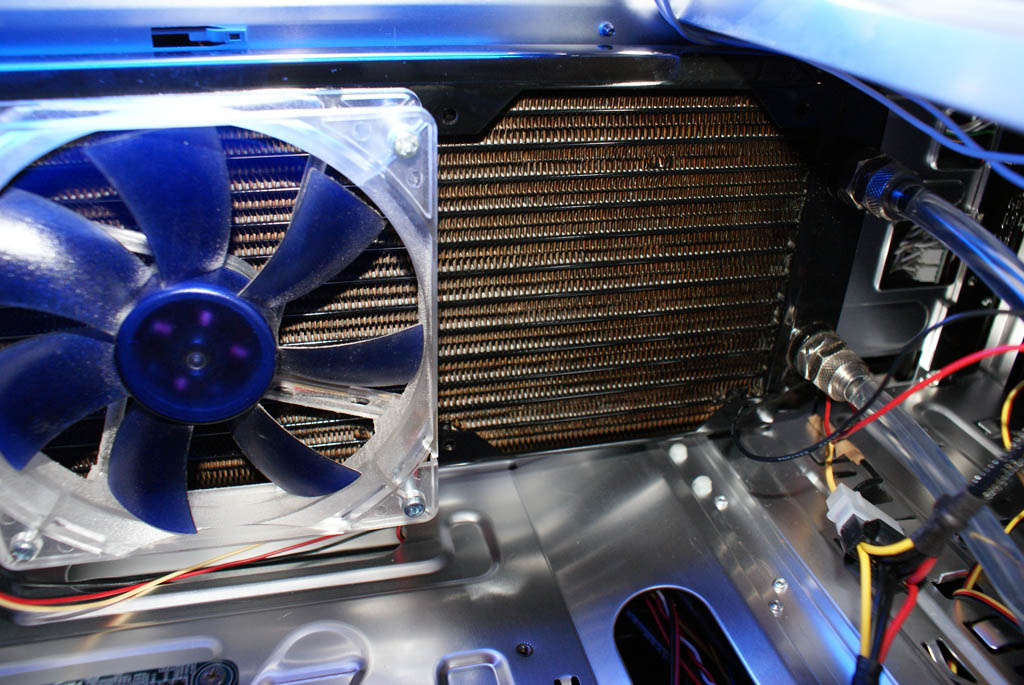

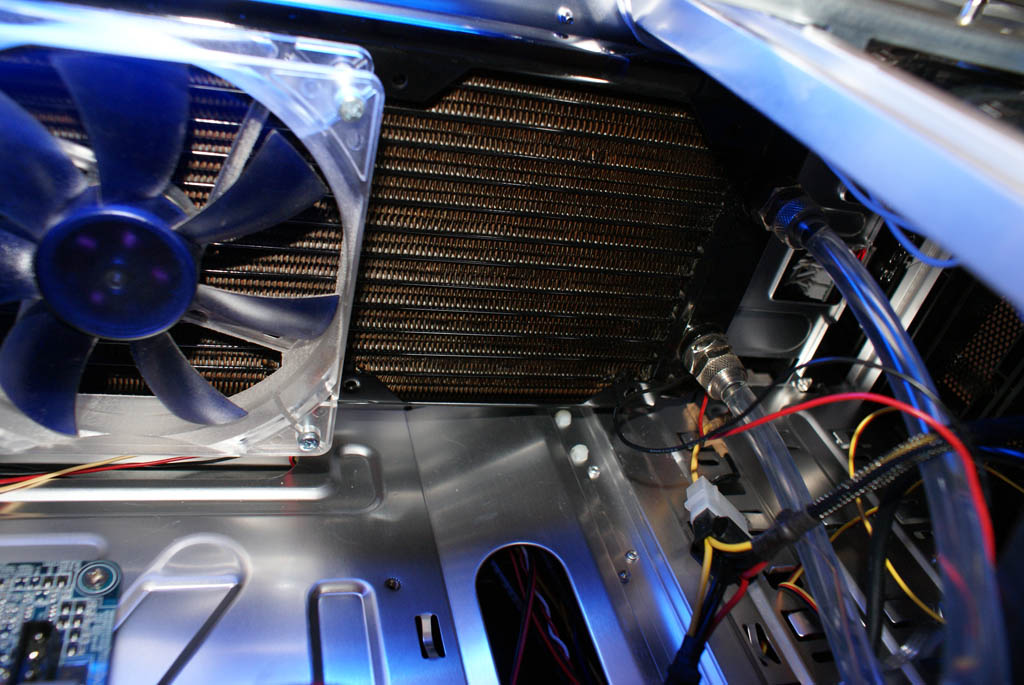

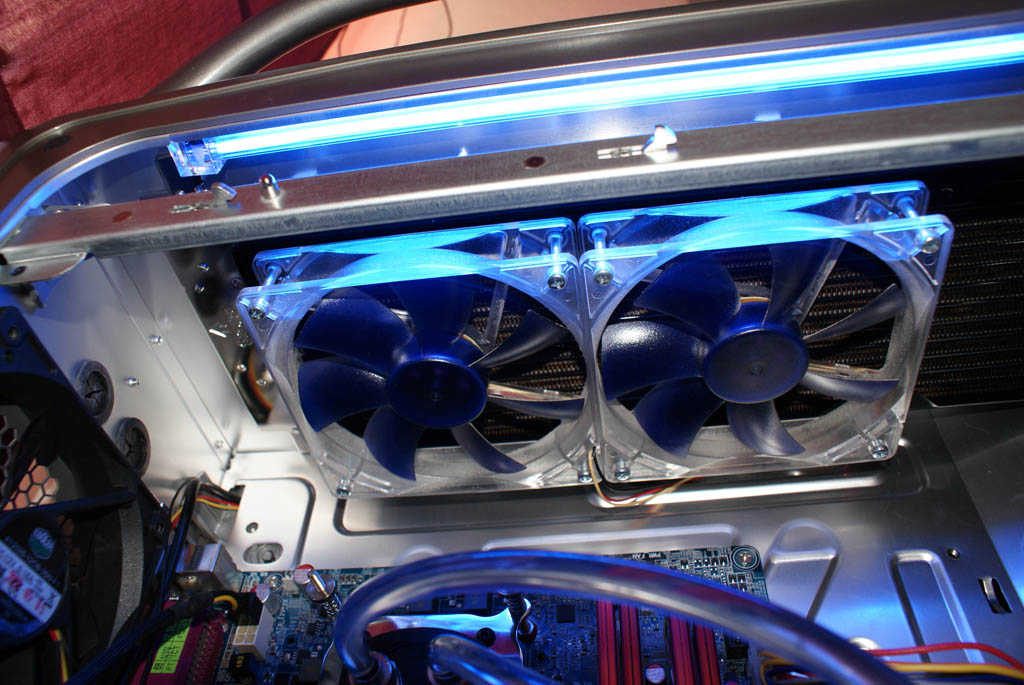

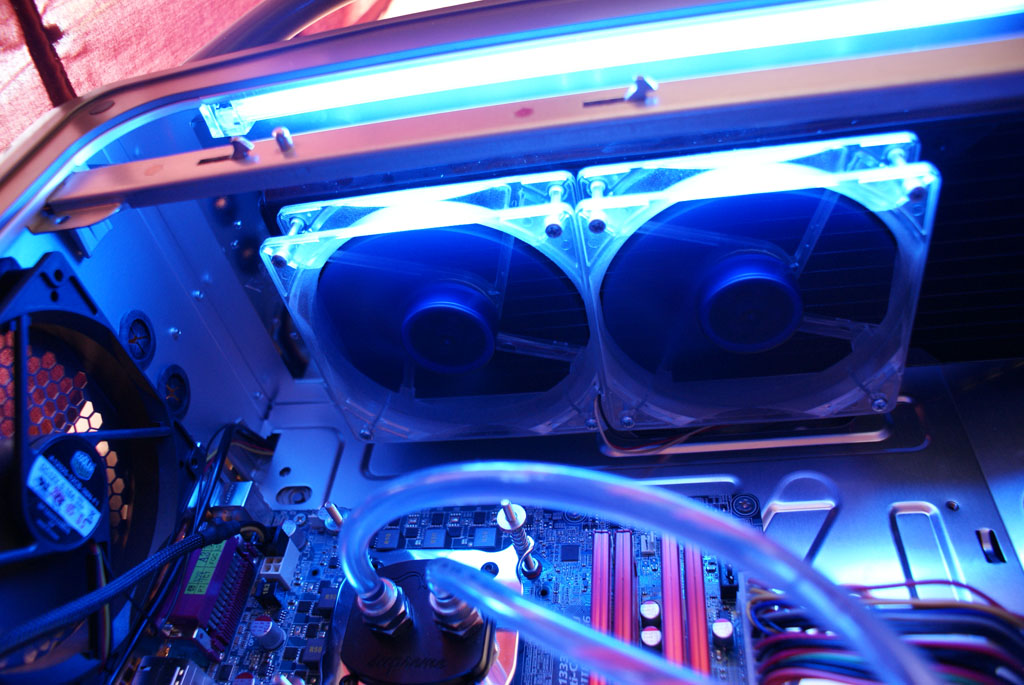

    Radiatoreinbau:

    Als erstes habe ich den Radiator oben in das Gehäuse eingebaut. Da das Cosmos S gut für eine Wasserkühlung ausgelegt ist habe ich den Radiator oben an die Wand angeschraubt. Es war überhaupt kein Problem den Radiator zu befestigen. Die Arbeit war schnell getan da alle Löcher zur Befestigung schon vorhanden waren. Kein lästiges Bohren oder Sonstiges.
    Den Radiator habe ich mit 3x Noiseblocker SX1 Rev. 2.0 (120mm) ausgerüstet die über meine Lüftersteuerung (Zalman MFC2) angesteuert werden.

    Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00378.JPG
Hits:	2501
Größe:	176,1 KB
ID:	161228

    Pumpeneinbau:

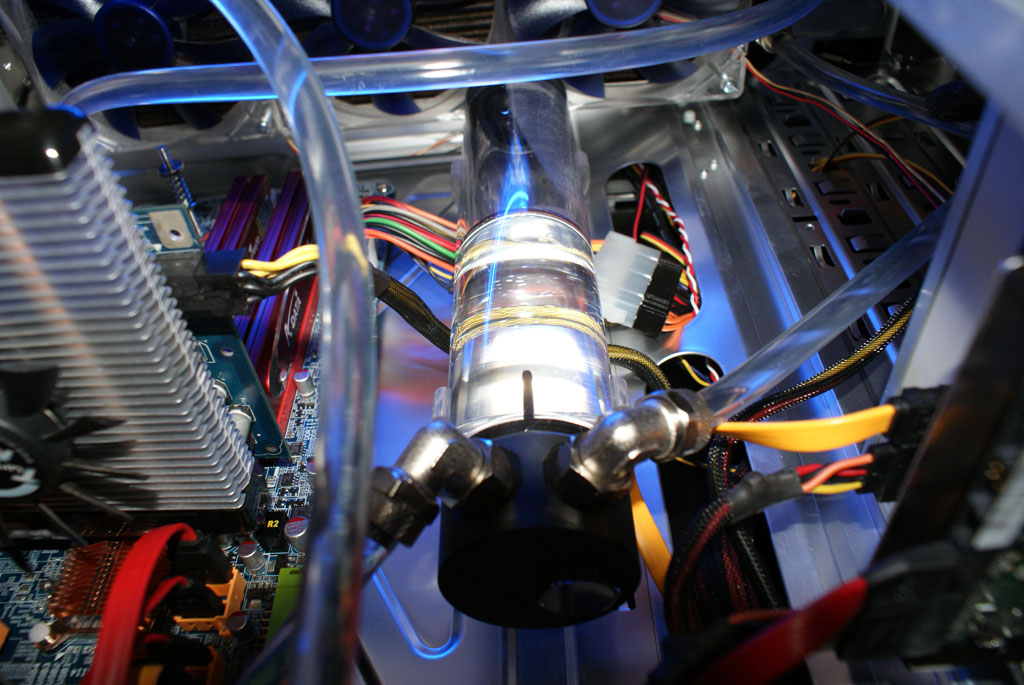

    Die Pumpe musste ich erstmal provisorisch befestigen. Ich habe sie unten neben dem Netzteil eingebaut. Dazu habe ich mir aus einem alten Gehäuse die Wärmedämmung geschnappt und die Pumpe dann darauf gestellt und befestigt. Auch hier brauchte ich keine Löcher bohren da ich sie direkt über einem Lüftergitter des Gehäuses befestigt habe. Dann noch den Ausgleichsbehälter auf die Pumpe gesteckt und fertig war der Pumpeneinbau.

    Pumpe nach AGB-Wechsel
    Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00353.JPG
Hits:	2253
Größe:	175,1 KB
ID:	161198

    Update 1 27.07.08 >>>

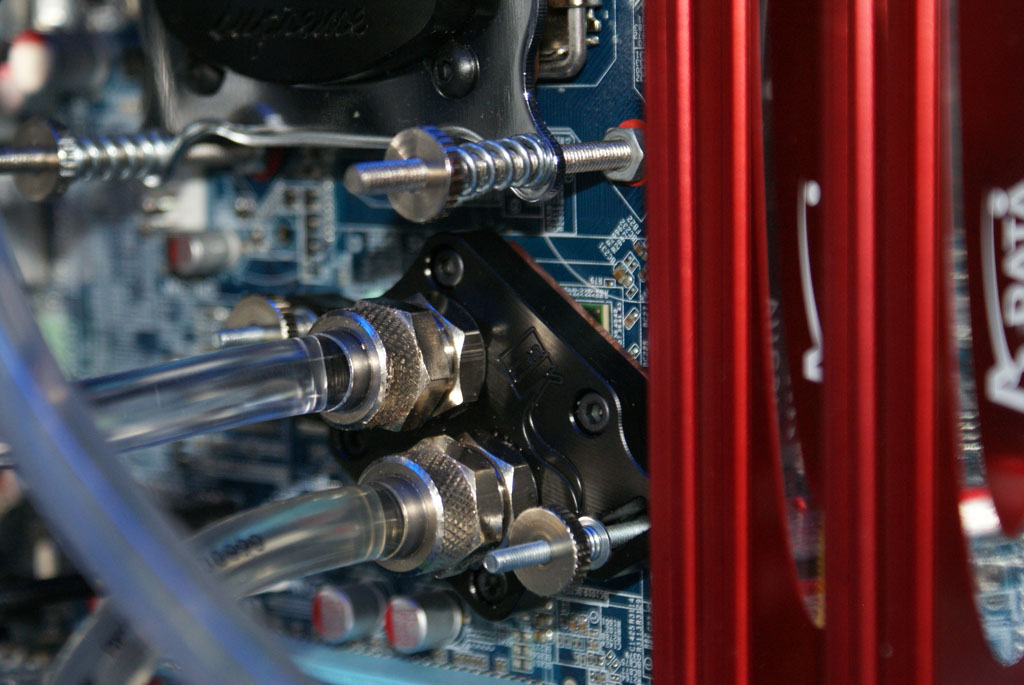

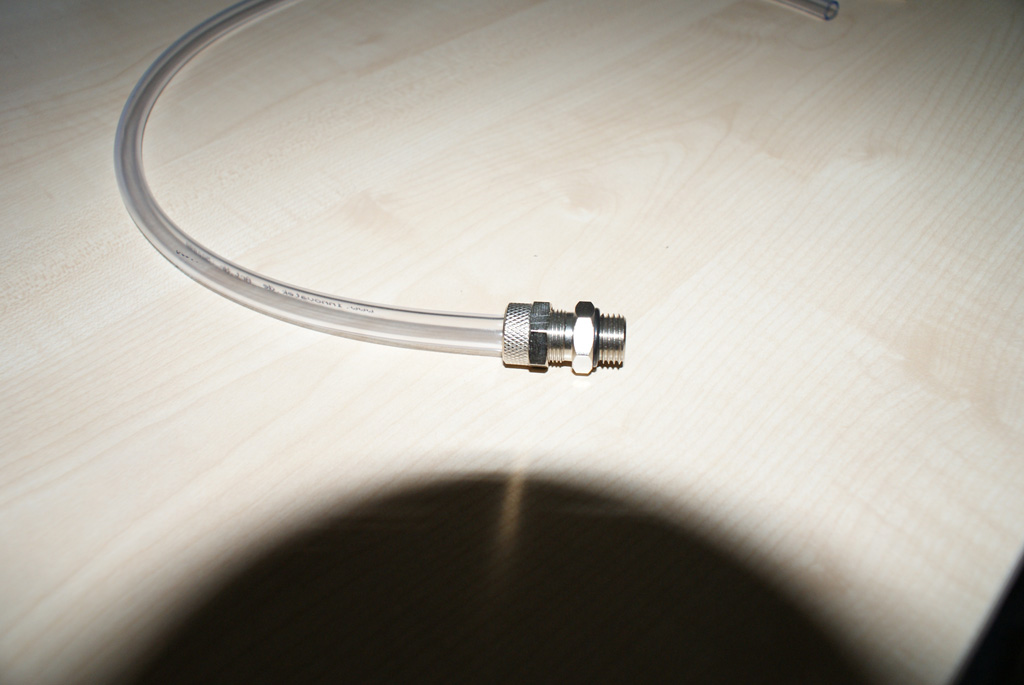

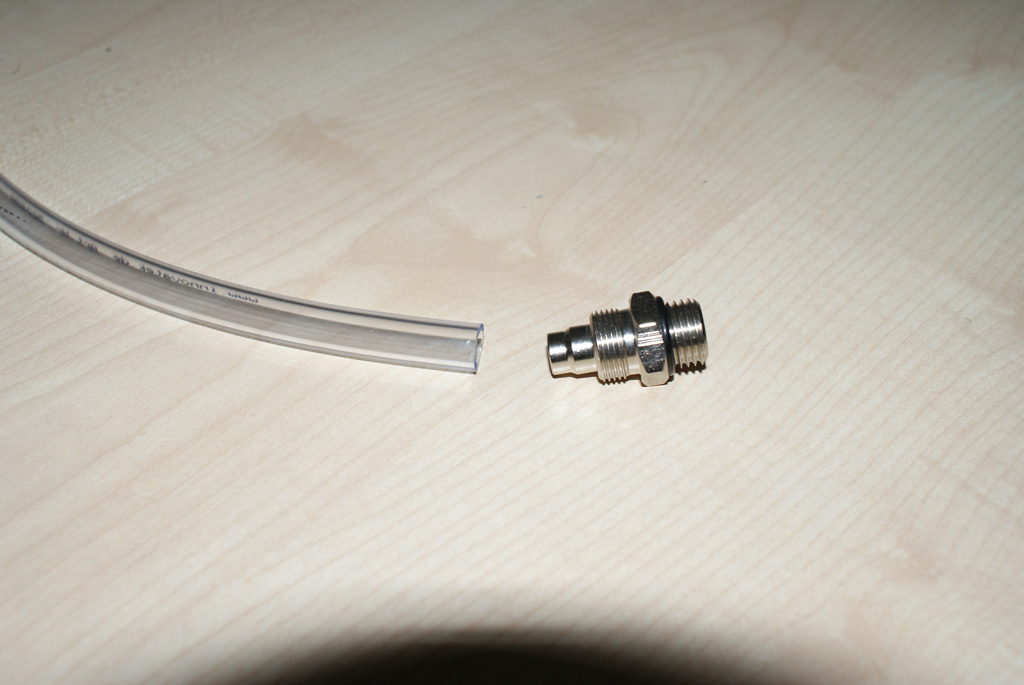

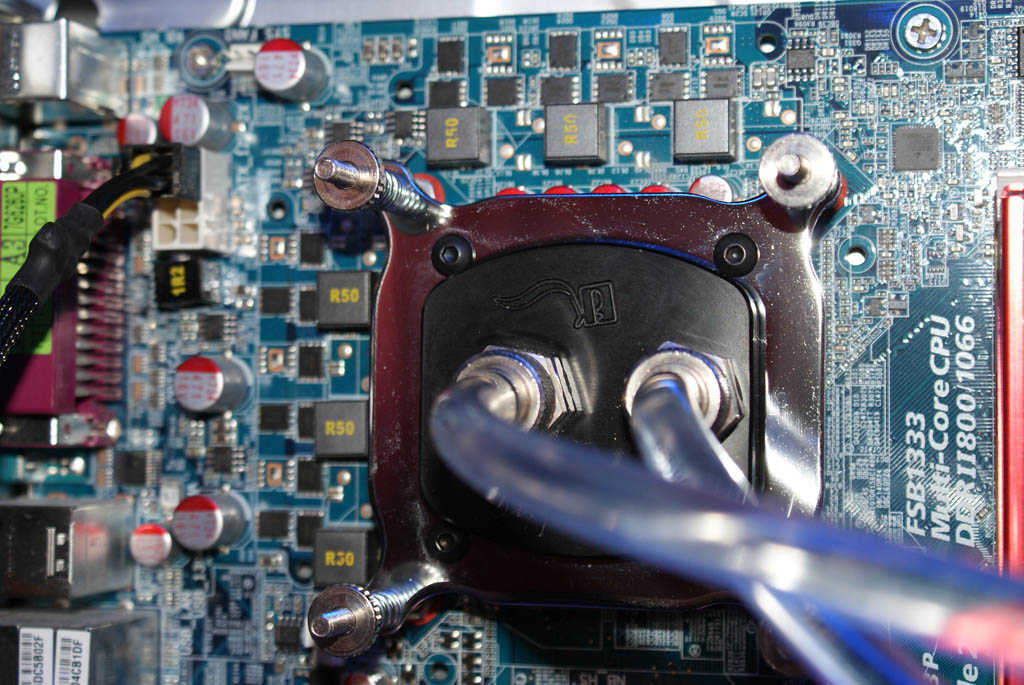

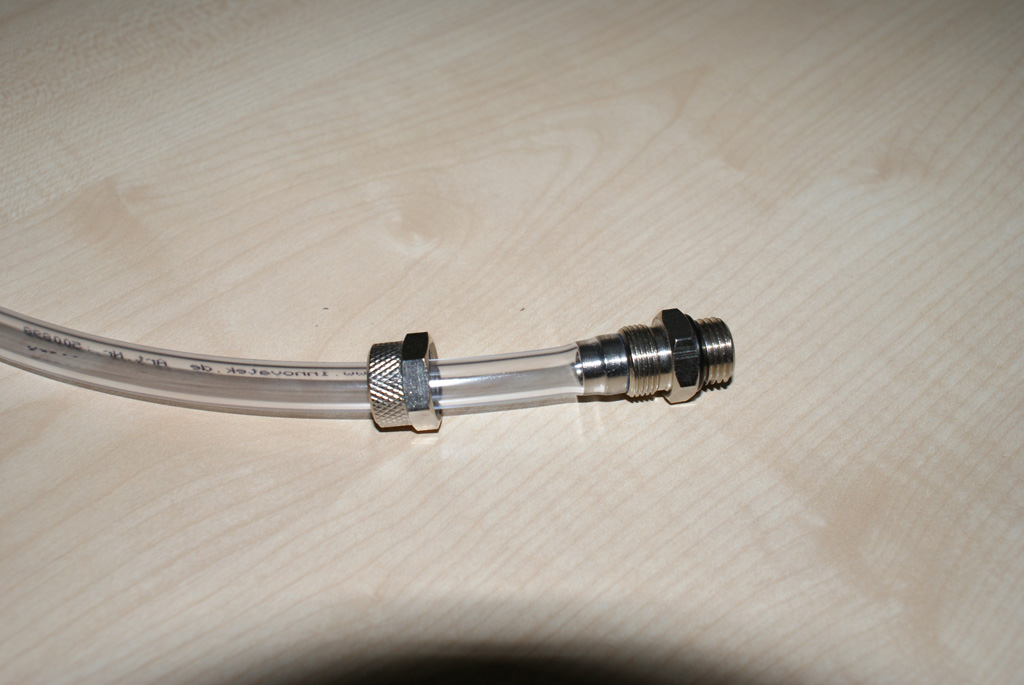

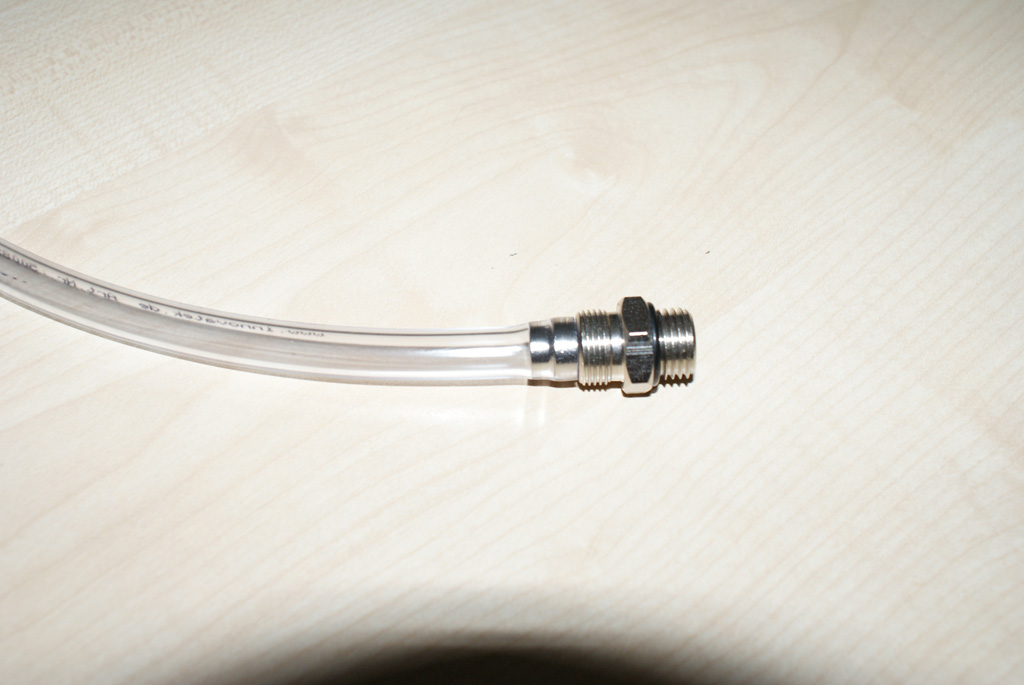

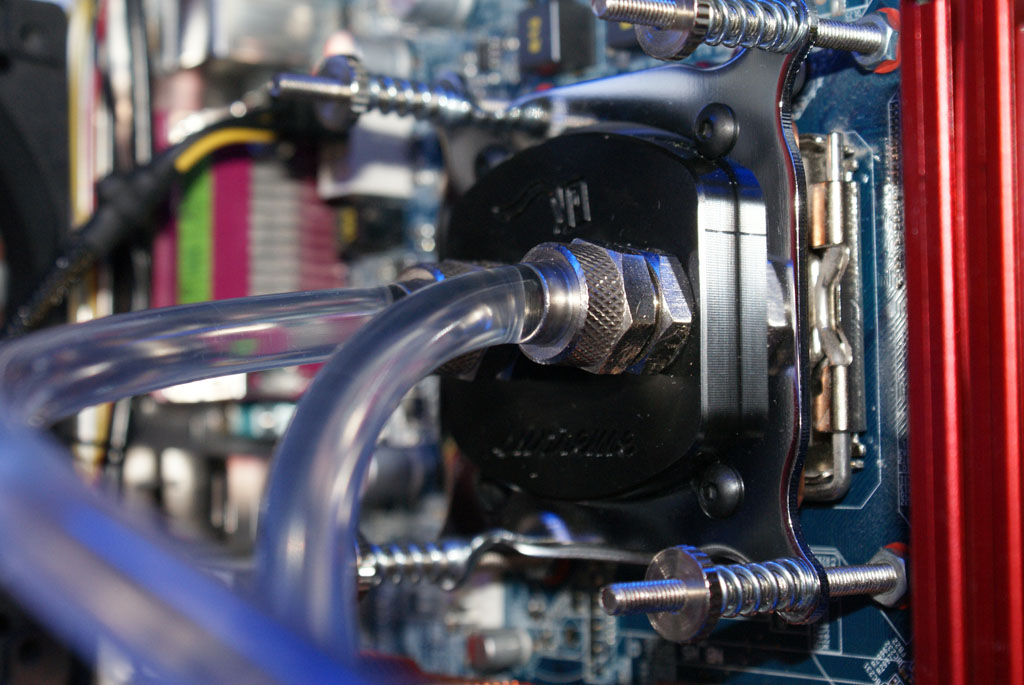

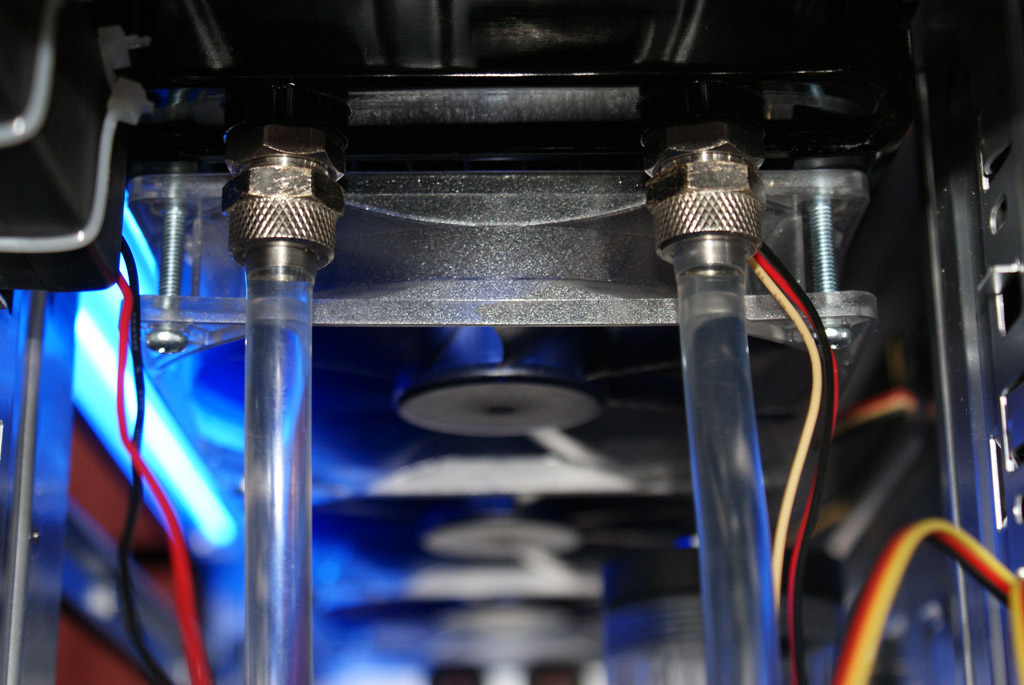

    Anschliessen des CPU-Kühlers und verlegen der Schläuche:

    Nun habe ich die Anschraubtüllen auf die jeweiligen Komponenten geschraubt. Insgesamt 6 Stück an der Zahl. Alle Schläuche auf die jeweiligen Längen zugeschnitten und den Wasserkreislauf geschlossen. Um die richtige Länge der Schläuche zu bestimmen habe ich am Radiator angefangen. Ich hatte 2m Schlauch zur Verfügung. Dazu habe den Schlauch auf die Anschraubtülle geschoben und verschraubt. Es ist eigentlich ganz einfach. Schlauch raufstecken und mit dem Gegenstück verschrauben. Könnte man fasst Plug & Play nennen.
    Dann habe ich die Länge des Schlauches einfach dadurch bestimmt indem ich den Schlauch an die Pumpe gehielt, ein wenig Spielraum ließ und den Schlauch dann auf die richtige Länge gekürzte. Dann habe ich den Schlauch an dem Pumpenausgang auf die Anschraubtülle gesteckt und wieder verschraubt. Genau das gleiche Prinzip habe ich dann von der Pumpe zum Kühler und vom Kühler zum Radiator angewandt.

    Hinweis: Man sollte es nicht zu fest anziehen. Also nicht mit Gewalt und Schraubenschlüssel so fest ziehen wie es geht.

    Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00279.JPG
Hits:	1357
Größe:	160,3 KB
ID:	161199 Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00280.JPG
Hits:	1254
Größe:	147,6 KB
ID:	161200 Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00281.JPG
Hits:	1303
Größe:	173,5 KB
ID:	161201 Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00283.JPG
Hits:	1272
Größe:	147,0 KB
ID:	161202

    <<< Update 1 27.07.08

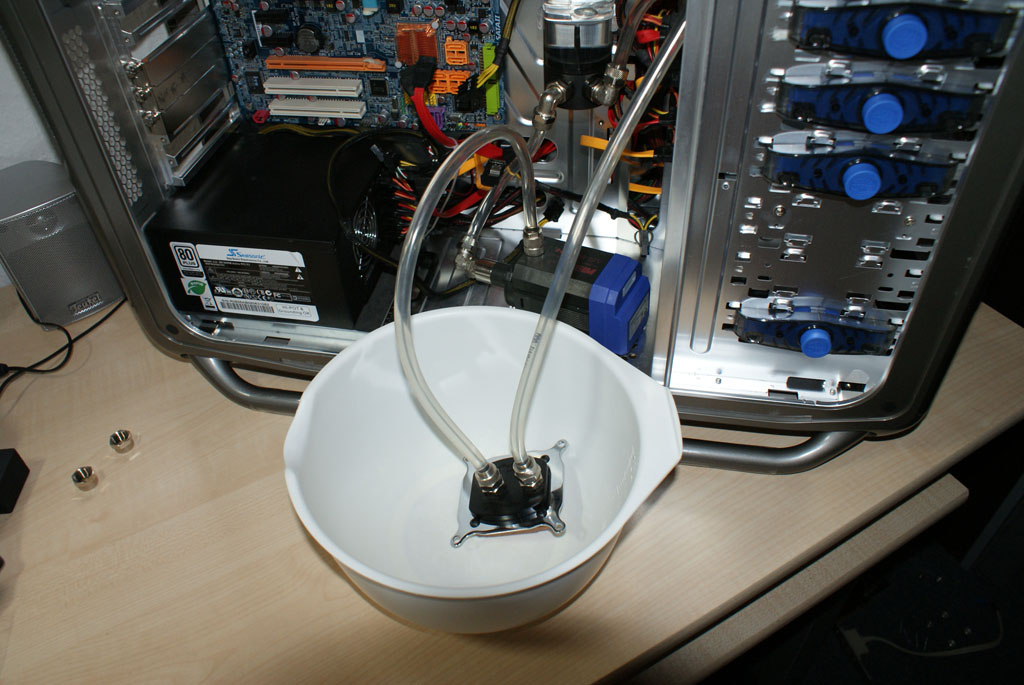

    Befüllung des Systems:

    Die Wasserkühlung war nun fertig für den ersten Betrieb. Bisher war nur die Wasserkühlung im Gehäuse verbaut. Die Angst bei meinem ersten Wasserkühlungszusammenbau war groß. Wollte da kein Risiko eingehen. Kurz ein Netzteil gegriffen damit ich mit dem beiliegendem Adapter der Pumpe die Spannungsversorgung für die Pumpe herstellen konnte. Nun habe ich den Ausgleichsbehälter befüllt und das Netzteil angemacht. Ich musste das Netzteil gleich wieder aus machen da ich mit dem Nachfüllen nicht hinterher kam. Ich habe dann wieder den AGB befüllt und das Netzteil wieder angemacht und dann immer vorsichtig nachgegossen. Genug Wasser war nun auch vorhanden. Irgendwie musste die Luft dann noch aus dem System raus. Durch leichtes kippen des Gehäuses zu allen Seiten entwich die Luft und das System war erfolgreich entlüftet.

    Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00698.JPG
Hits:	2611
Größe:	163,3 KB
ID:	161233 Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00699.JPG
Hits:	2012
Größe:	175,2 KB
ID:	161234

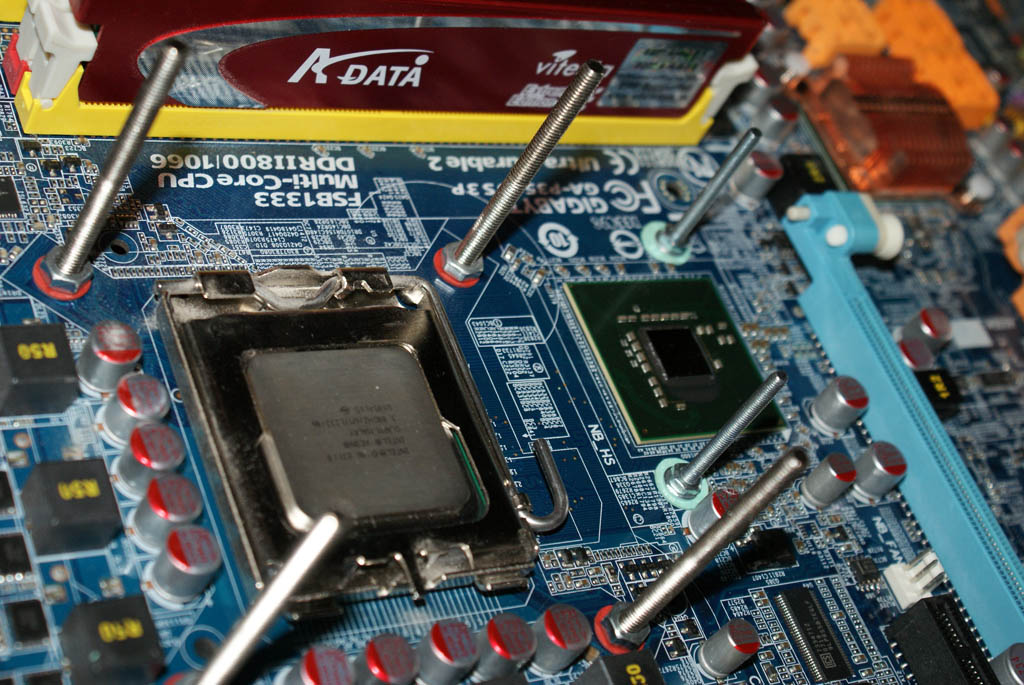

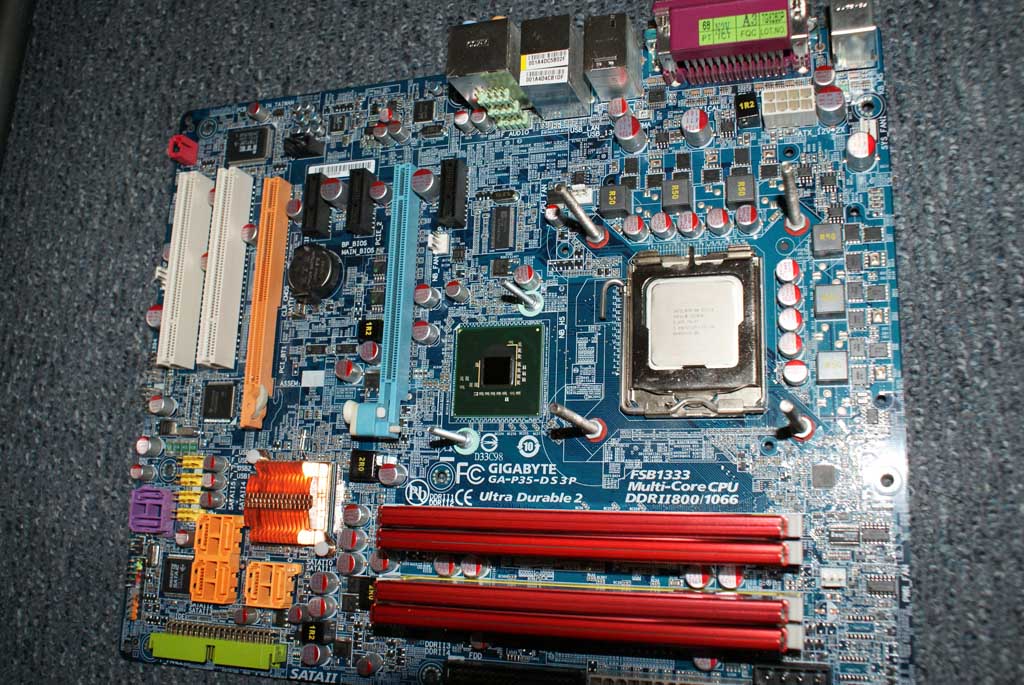

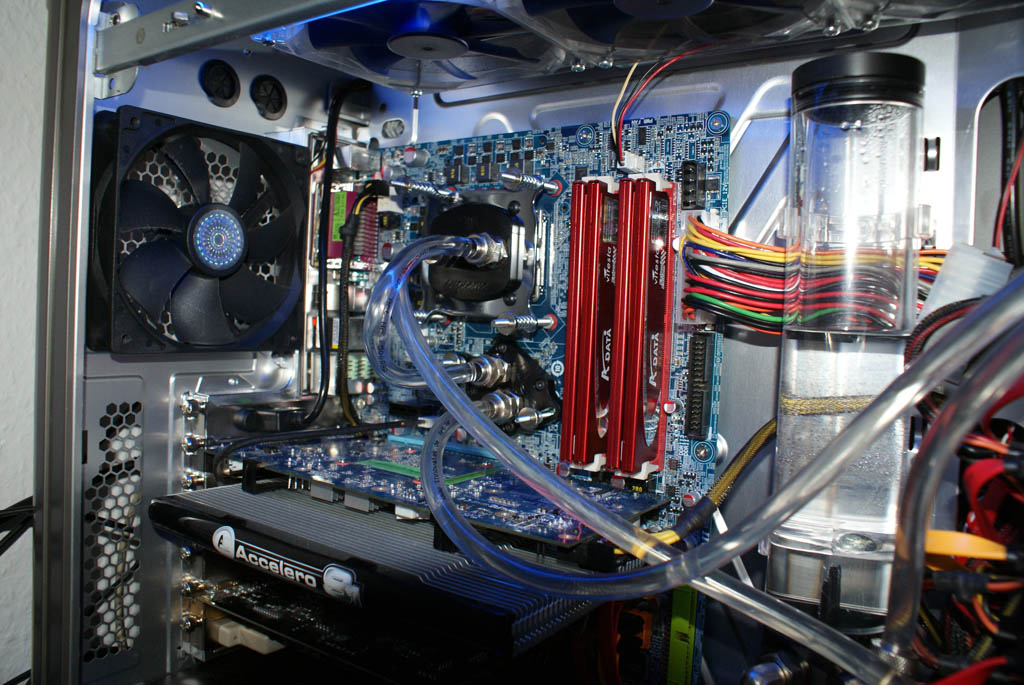

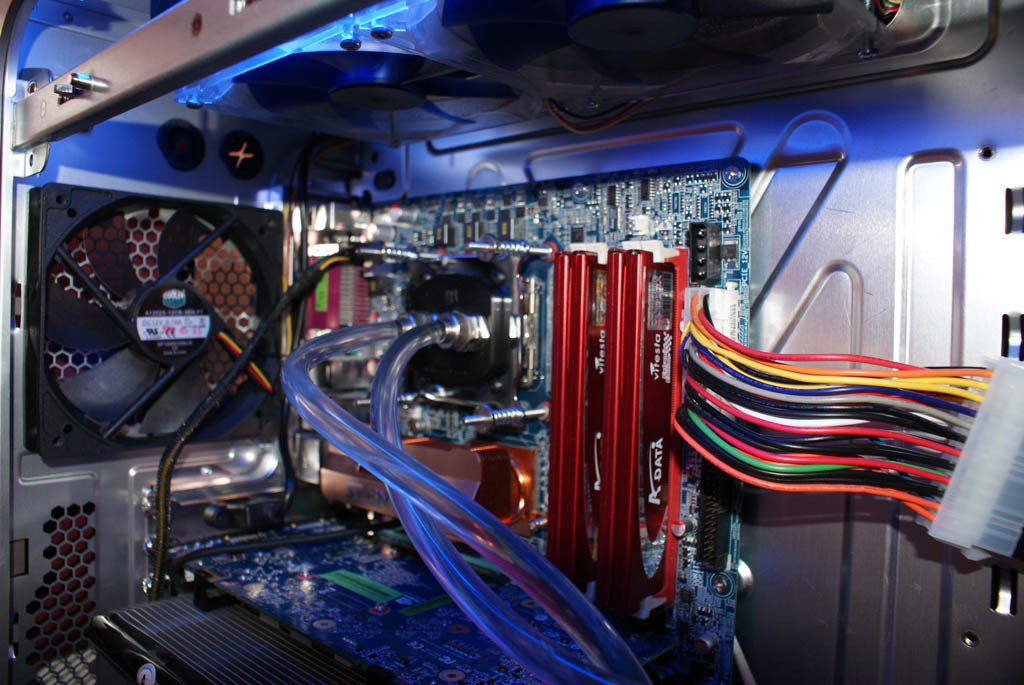

    Einbau der PC-Komponenten:

    Als erstes musste ich alle Komponenten aus meinem alten Gehäuse ausbauen. Das Mainboard musste ich dann für die Befestigung des CPU-Kühlers vorbereiten. Also die EK-Backplate LGA 775 (nicht im Lieferumfang des CPU-Kühler enthalten) mit den beiliegenden Schrauben am Mainboard befestigt.

    Wichtig: nicht die Unterlegscheiben vergessen.

    Das war auch geschafft. Also das Mainboard ins Gehäuse eingebaut. Den CPU-Kühler auf die Schrauben gesteckt, die beiliegenden Federn drauf und den CPU-Kühler verschraubt. Dann noch die restlichen PC-Komponenten (Grafikkarte, Soundkarte usw.) eingebaut und der PC war bereit für den ersten Systemstart nach dem Umbau.

    Was am längsten gedauert hat war die Verlegung der ganzen Kabel. Es soll ja auch schön aufgeräumt im Gehäuse aussehen. Als nun auch das geschafft war hoffte ich das der PC ohne Probleme wieder anspringt. Das war dann auch der Fall und ich war mit meiner Arbeit fertig. Habe dann noch im Nachhinein eine blaue Kaltlichtkathode oben im Gehäuse versteckt damit auch alles schön durch das Seitenfenster zur Geltung kommt.

    Update 2 29.07.08 >>>

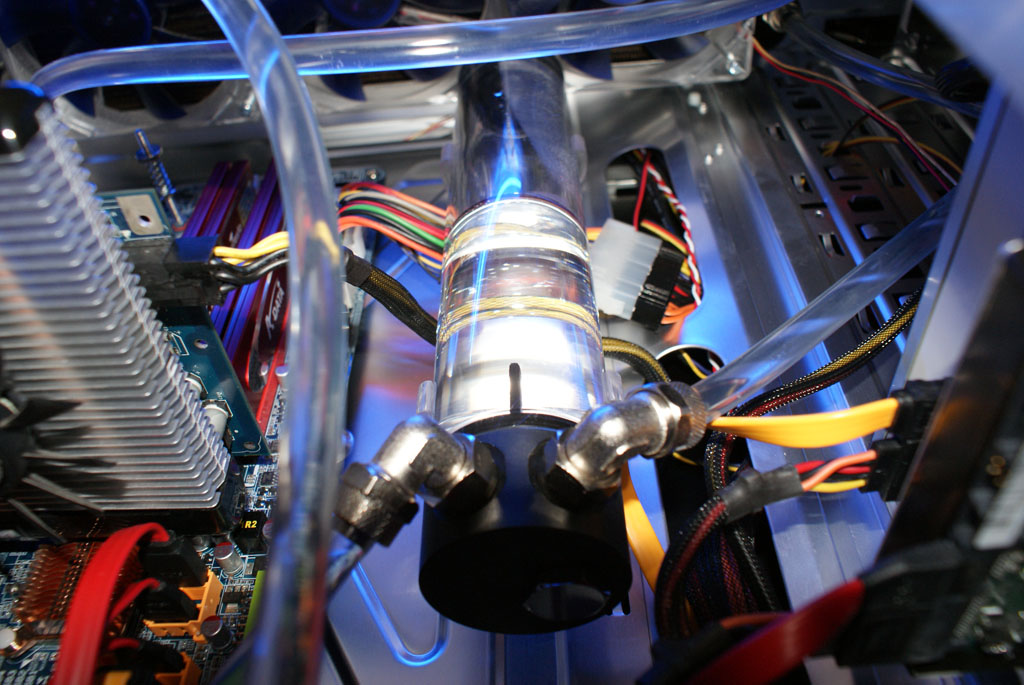

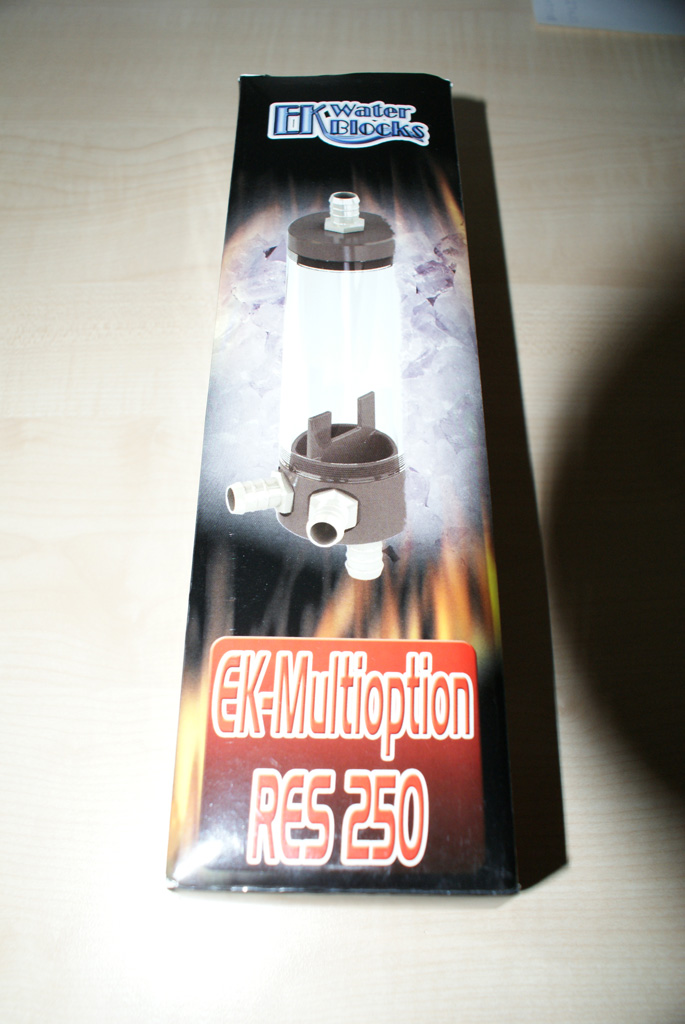

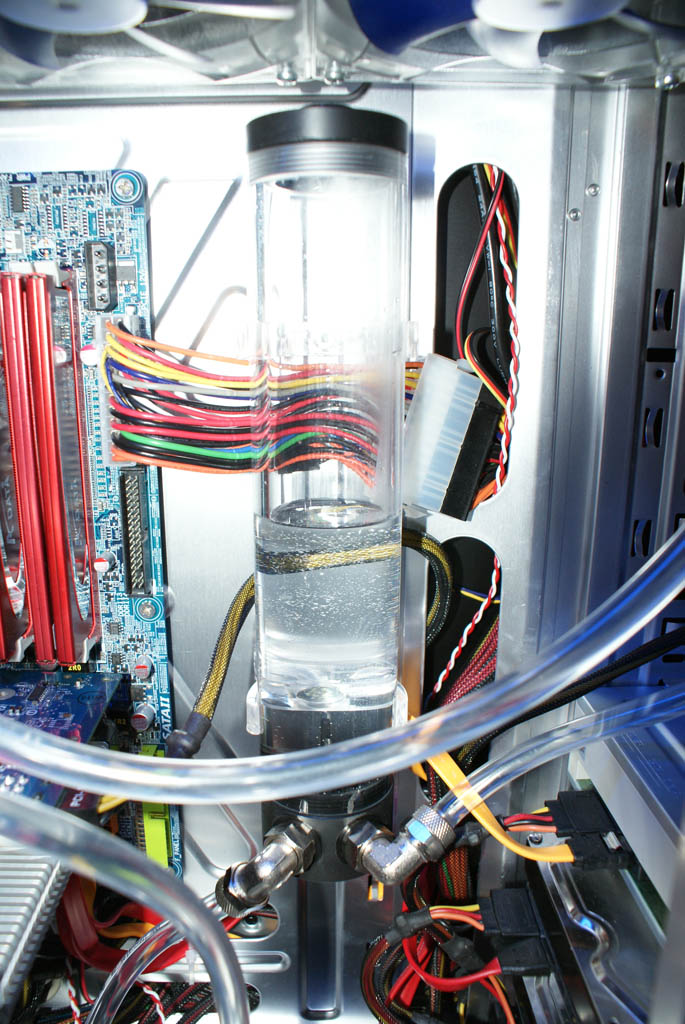

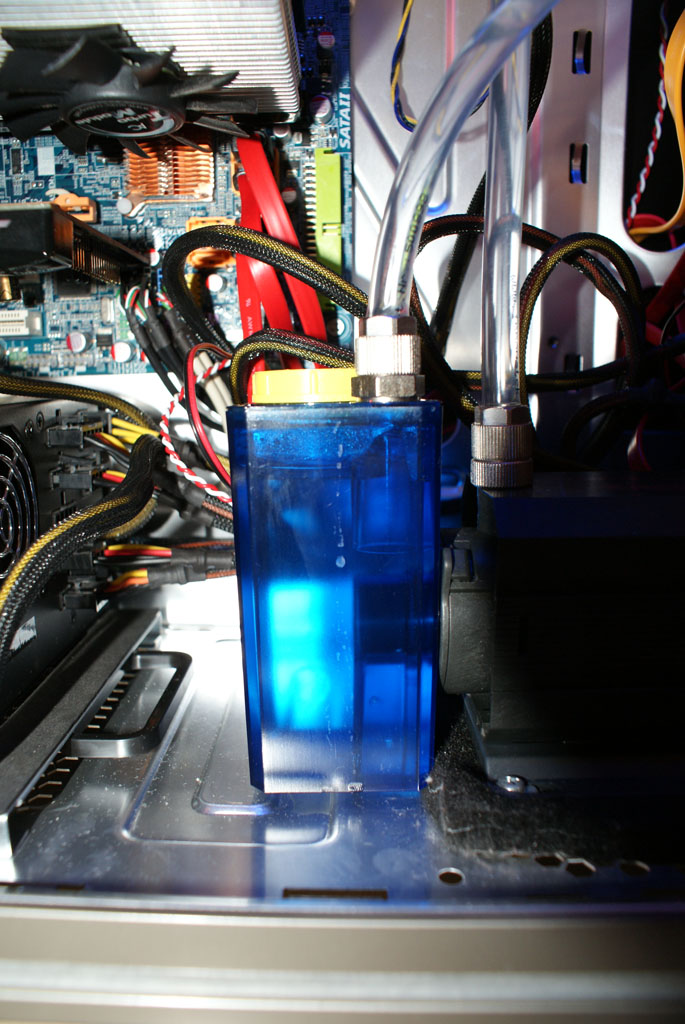

    Austauschen des AGBs:

    Tja, nicht mal ein paar Tage später als ich meine WaKü eingebaut hatte bemerkte ich das es da ein erstes Problem gibt. Der AGB war wohl irgendwie undicht. Hatte zwar noch versucht das Problem in den Griff zu kriegen aber leider tropfte es seitlich aus dem AGB heraus wenn ich den PC ausmachte.
    Da habe ich mich entschlossen einen neuen AGB zu kaufen. Habe mich für den EK-Multioption Reservoir 250 Rev.2 AGB entschieden. Da mein jetziger AGB nur auf die Pumpe zu stecken war brauchte ich für die Pumpe einen Auslassadapter um auch andere AGBs anschliessen zu können.
    Das größte Problem für mich war jetzt aber wie ich am besten die Flüssigkeit, ohne großartige Überschwemmung, entfernen kann.
    Da half nur eine große Schüssel. Dort habe ich die Pumpe samt dem AGB drübergehalten. Da der AGB ja einfach von der Pumpe abzuziehen ist habe ich vorsichtig den AGB von der Pumpe entfernt. Das klappte echt gut und die Flüssigkeit landete da wo sie auch hin sollte, in die Schüssel.

    Danach war es dann kein Problem mehr den neuen AGB in den Kühlkreislauf zu integrieren. Dazu habe ich erstmal die Halterungen des neuen AGBs im Gehäuse befestigt, 2 Löcher gebohrt" (ja da musste ich jetzt doch bohren), Halterungen festgeschraubt und den AGB in die Halterung geklippt. Dann noch das übliche verbinden der Schläuche wie auch oben schon beschrieben und somit war ich mit dem ersten Umbau der WaKü nach gut einer Stunde fertig.

    Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00345.JPG
Hits:	2411
Größe:	180,6 KB
ID:	161203 Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00355.JPG
Hits:	2073
Größe:	178,0 KB
ID:	161204 Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00360.JPG
Hits:	1899
Größe:	183,4 KB
ID:	161205

    <<< Update 2 29.07.08


    Update 3 08.08.08 >>>

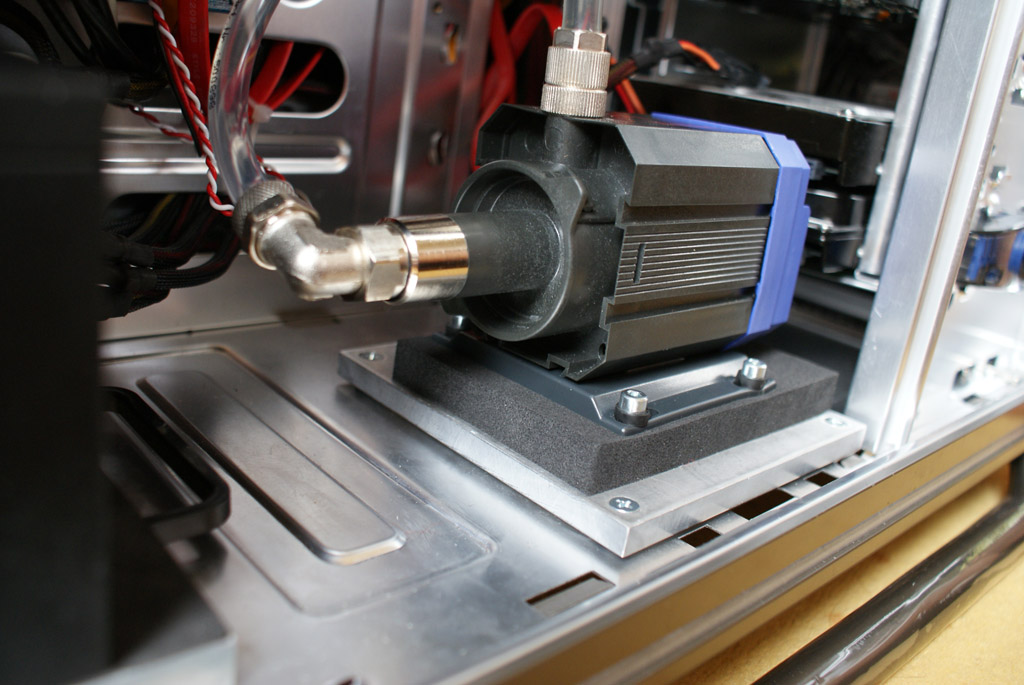

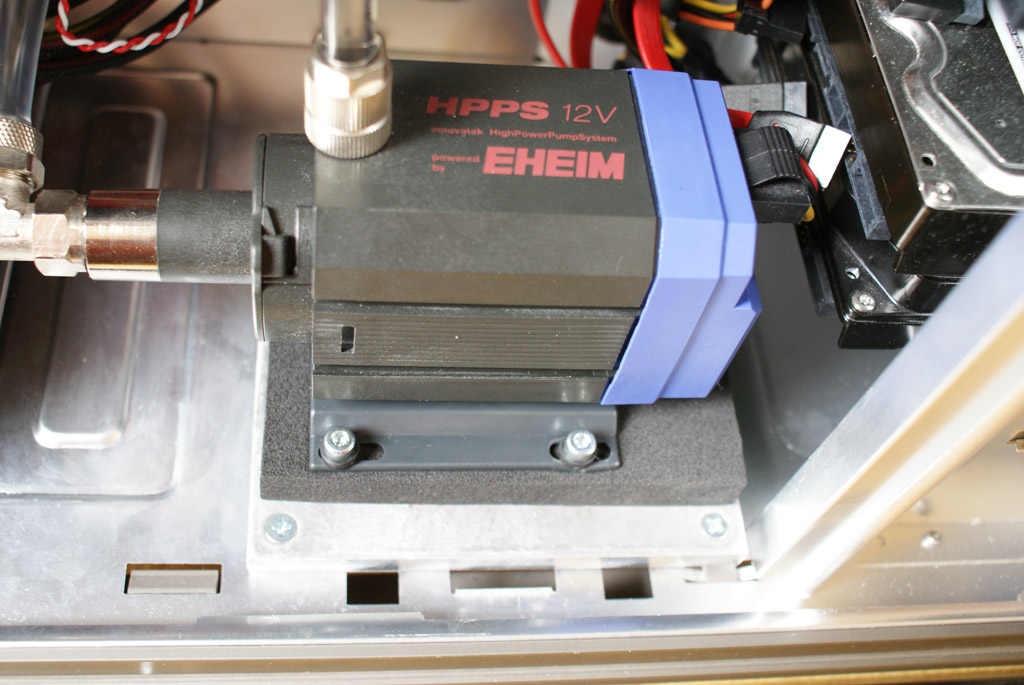

    Entkopplung der Pumpe:

    Nun ist es endlich soweit. Ich habe mich an die Entkopplung der Pumpe rangemacht. Dazu habe ich mich in der Firma meines Onkels niedergelassen, um dort alles nötig zu bauen. Als erstes habe ich natürlich alles vermessen und eine Skizze erstellt.

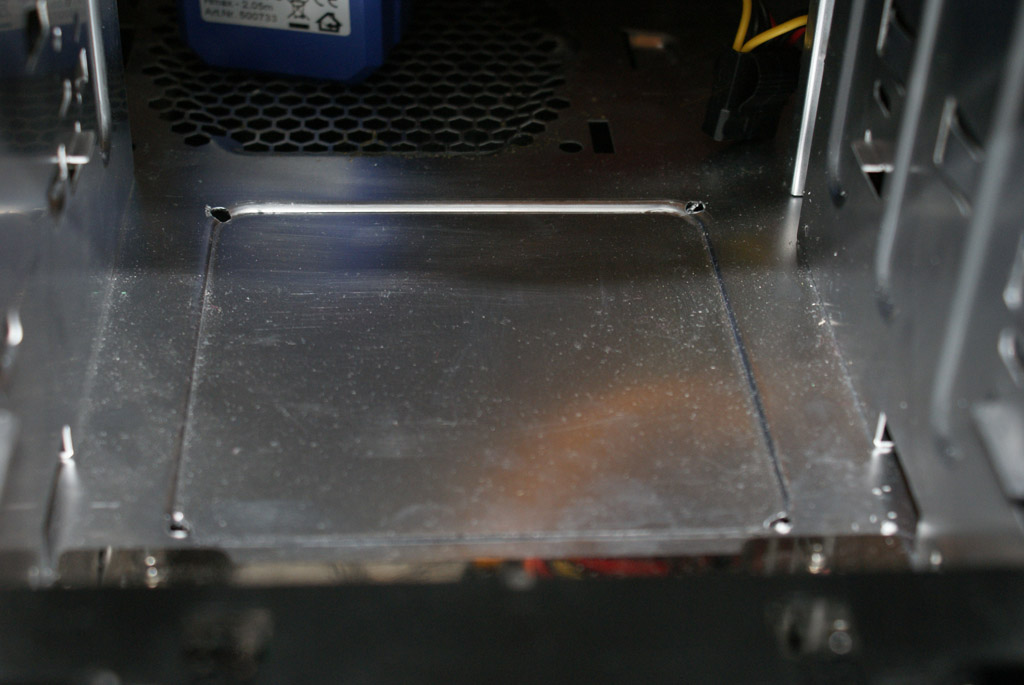

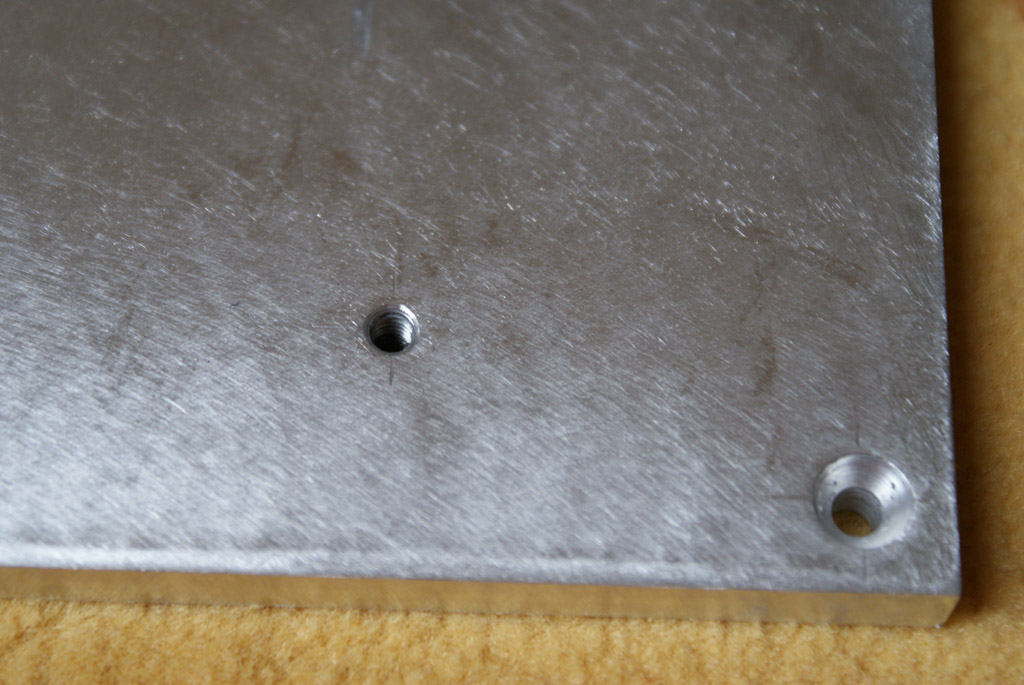

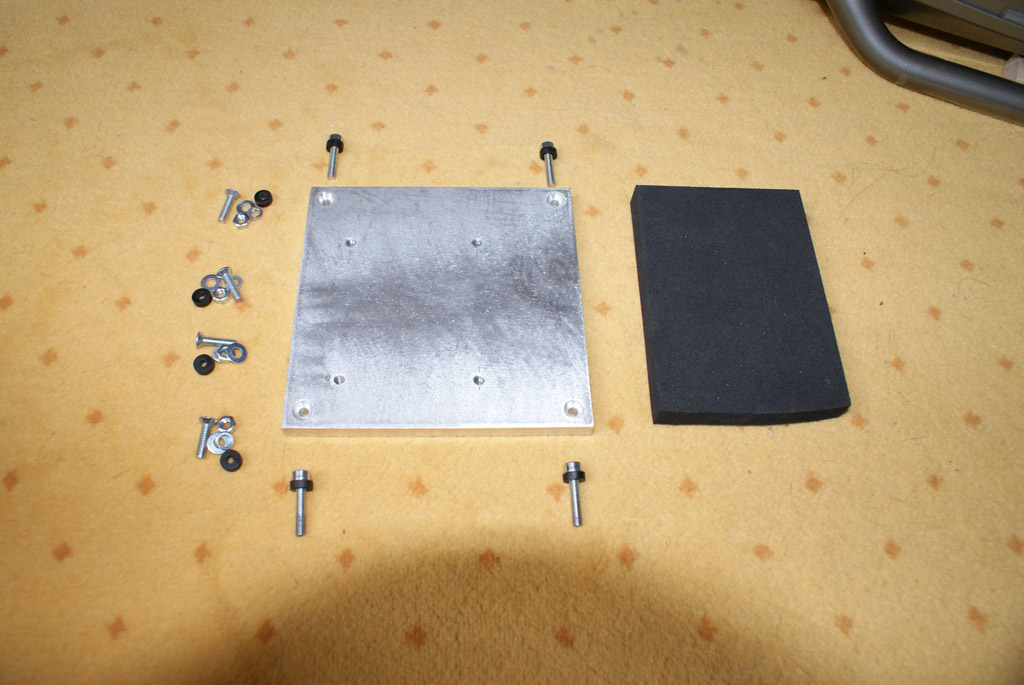

    Bau der Aluminiumplatte:

    Dazu habe ich eine 12 x 12 mm Aluminiumplatte zugeschnitten. Sie ist 10 mm dick. Ich habe natürlich Aluminium genommen um das Gewicht des Gehäuses nicht noch weiter in die Höhe zu treiben. Stahl wäre ein wenig schwer geworden.
    Die Maße der Aluminiumplatte habe ich so gewählt, dass ich sie unten in das Gehäuse auf die eigentlich für Lüfter vorgesehenen Löcher verschrauben kann. Die Löcher zur Befestigung der Aluminiumplatte habe ich dann oben noch versenkt, so das die Schrauben in der Aluminiumplatte versenkt sind wenn sie angeschraubt sind. Sieht einfach schöner aus.
    Dann brauchte ich noch Löcher für die Pumpenhalterung. Diese habe ich vom Abstand so gewählt, dass die Pumpe keine Hindernis bei eventuellen Änderungen des Systems ist. Die Löcher für die Pumpenhalterung habe ich dann noch mit M4 Gewinde versehen. Das habe ich einfach deswegen gemacht, weil man so keine Mutter als Gegenstück benötigt. Für die Befestigung habe ich Imbusschrauben verwendet. Die sehen meiner Meinung einfach besser aus als normale Schrauben.

    Das war es dann auch mit der Herstellung der Aluminiumplatte.

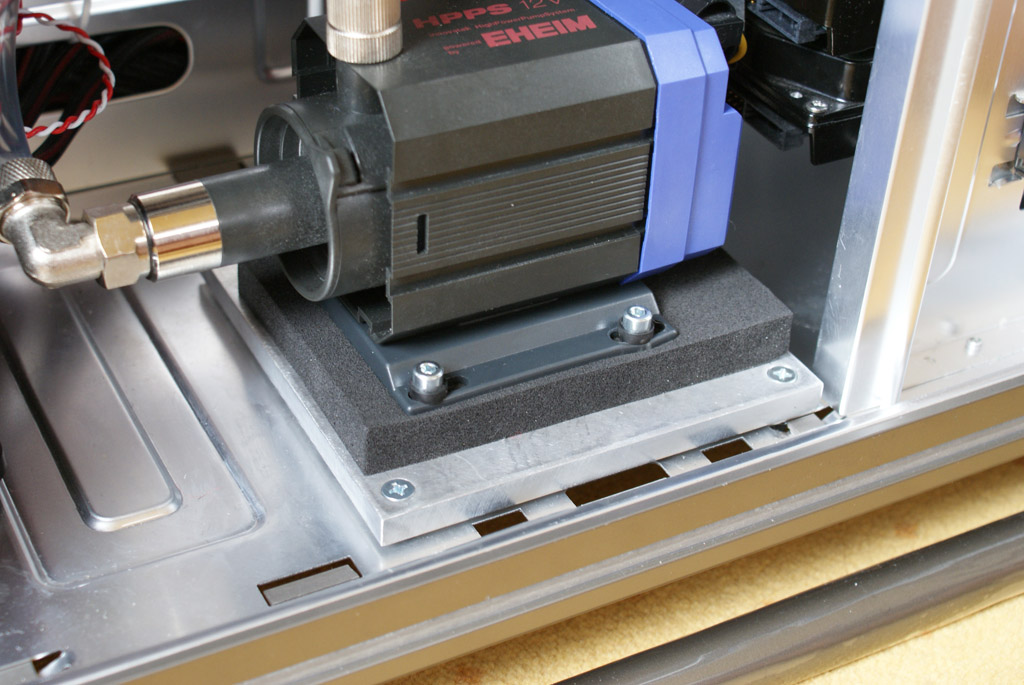

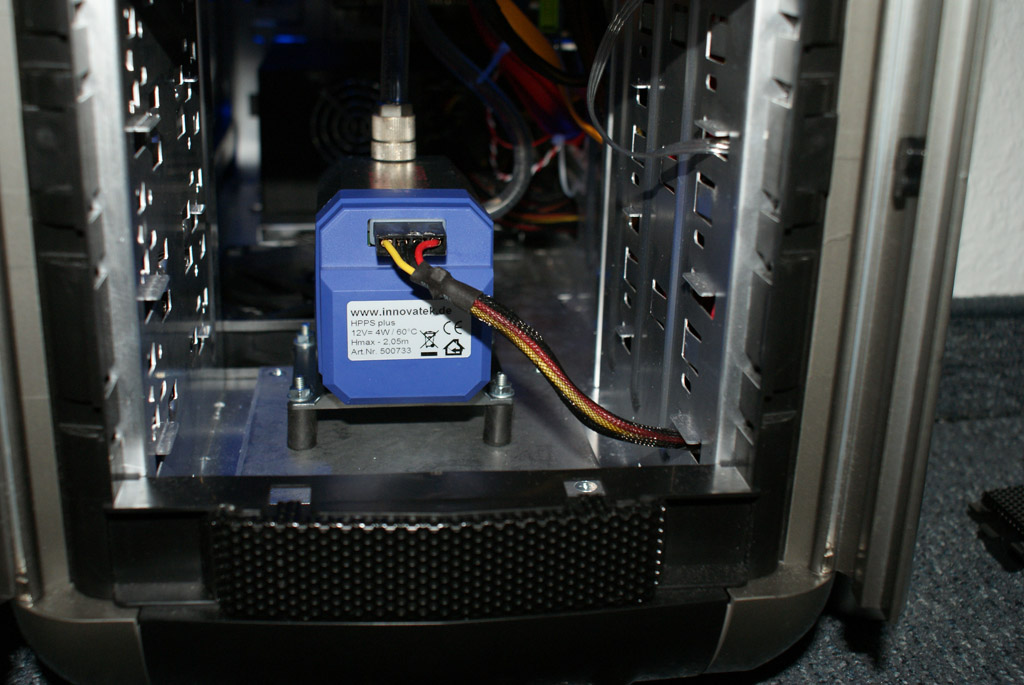

    Montage der Pumpenentkopplung:

    Für die Montage der Aluminiumplatte habe ich 4 Senkkopfschrauben, 4 Unterlegscheiben, 4 Gummiabstandshalter (3 mm in der Höhe / Damit die Aluminiumplatte keinen Kontakt mit dem Gehäuseboden hat) und 4 Muttern verwendet.
    Die Aluminiumplatte war nun montiert.

    Jetzt geht es daran die Pumpe zu befestigen.

    Um die Pumpe nun auch wirklich von Gehäuse und auch von der Aluminiumplatte zu entkoppeln habe ich ein 12 mm dicken Schaumstoff (nicht wirklich weicher Schaumstoff, sondern ein sehr fester, der sich erst mit ein wenig mehr Kraft zusammendrücken lässt benutzt). Diesen habe ich zwischen Aluminiumplatte und Pumpenhalterung gelegt. Löcher habe ich natürlich auch noch in den Schaumstoff gebohrt. Dazu habe ich den Schaumstoff vor Einbau auf die Aluminiumplatte gelegt, mir die Löcher angezeichnet und dann per Hand mit einem Bohrer die Löcher erstellt. Nun habe ich den Schaumstoff auf die Aluminiumplatte gelegt, die Pumpe auf den Schaumstoff gelegt und dann mit 4 Imbusschrauben und 4 Gummiabstandshalter verschraubt. Die Gummiabstandshalter habe ich zwischen Pumpenhalterung und Imbusschraubenkopf gelegt, damit die Imbusschraube keinen direkten Kontakt mit der Pumpenhalterung hat.

    Somit ist nun auch die Pumpenentkopplung und somit mein ganzes System fertiggestellt.
    Hier noch Bilder der selbstgebauten Pumpenbefestigung.

    Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00460.JPG
Hits:	1483
Größe:	177,5 KB
ID:	161207 Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00462.JPG
Hits:	1317
Größe:	179,7 KB
ID:	161208 Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00464.JPG
Hits:	1701
Größe:	187,6 KB
ID:	161209 Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00465.JPG
Hits:	1659
Größe:	178,9 KB
ID:	161210 Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00466.JPG
Hits:	1748
Größe:	178,1 KB
ID:	161213

    <<< Update 3 08.08.08
    Geändert von mai_kee80 (01.01.2011 um 21:48 Uhr)
    Core i7-2600K @ 4,6 GHz, ASUS P8P67 Pro, 8 GB G.Skill RipJaws Kit 8GB DDR3-1600, Gainward Nvidia Geforce GTX 480 @ GPU-Takt: 700 MHz, RAM-Takt: 1850 MHz, Shader-Takt: 1400 MHz, Windows 7 x64

    Mein PC @ sysprofile
    [Erfahrungsbericht] Cosmos S - Einbau meiner WaKü mit Anleitung und vielen Bildern

  2. Anzeige
    Logge dich ein, um diese Anzeige nicht zu sehen.
  3. #2
    Lt. Junior Grade
    Ersteller dieses Themas

    Dabei seit
    Okt 2004
    Ort
    Berlin
    Beiträge
    287

    AW: Einbau meiner WaKü mit Anleitung und Bildern

    Update 4 29.08.08 >>>

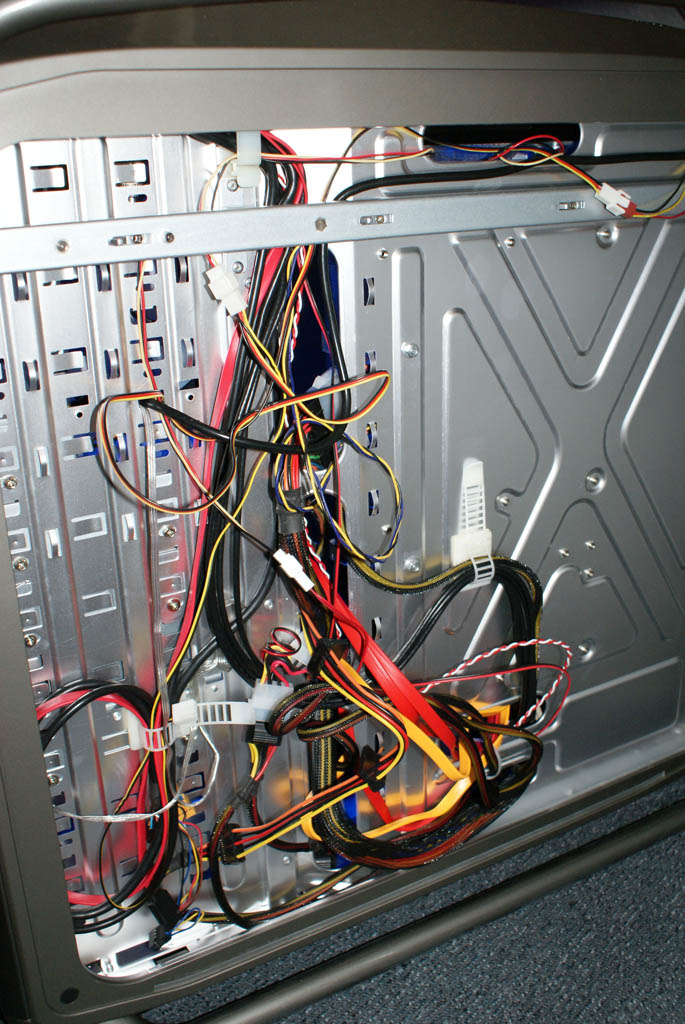

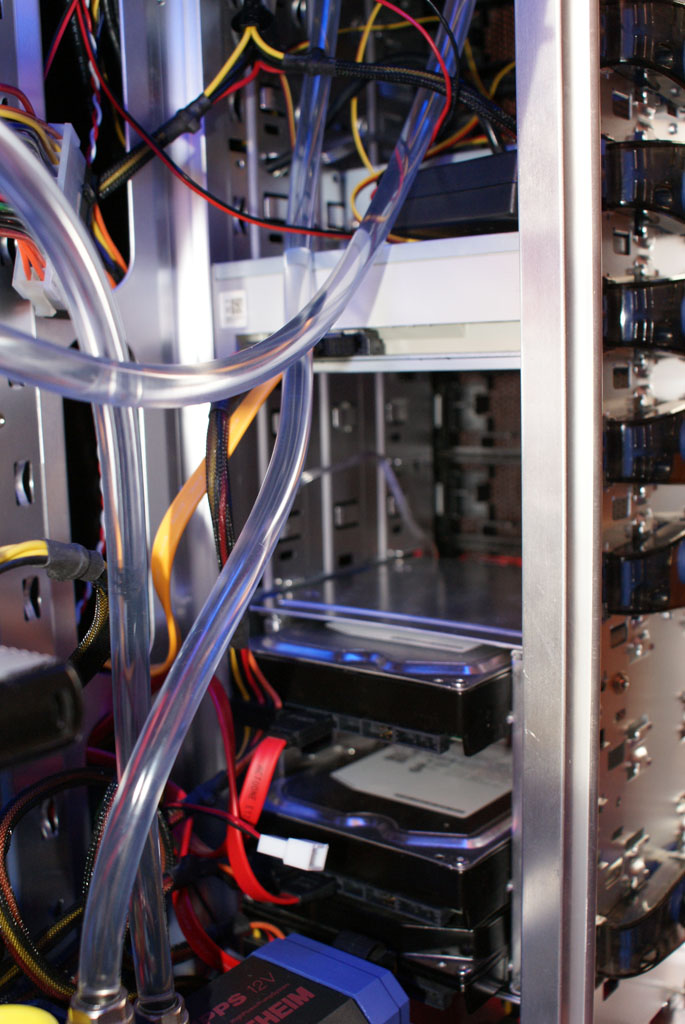

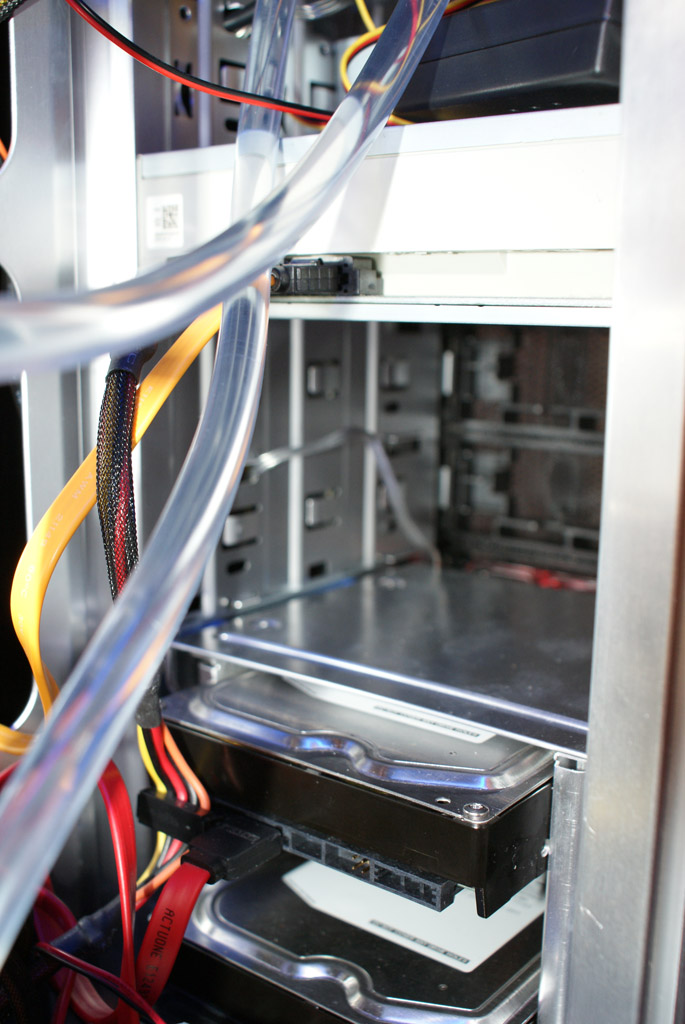

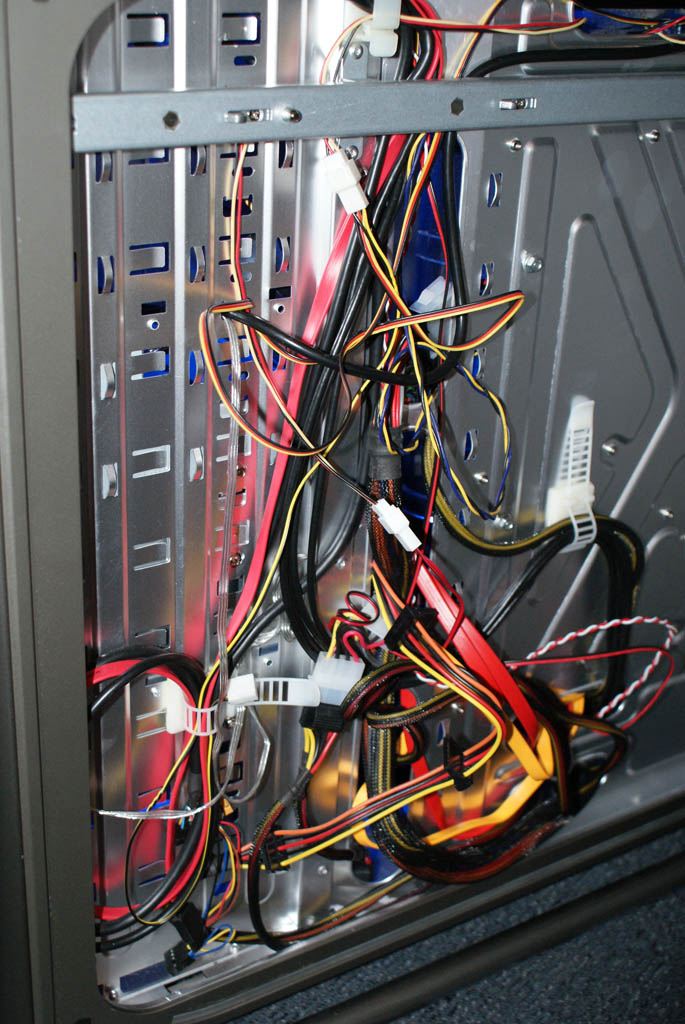

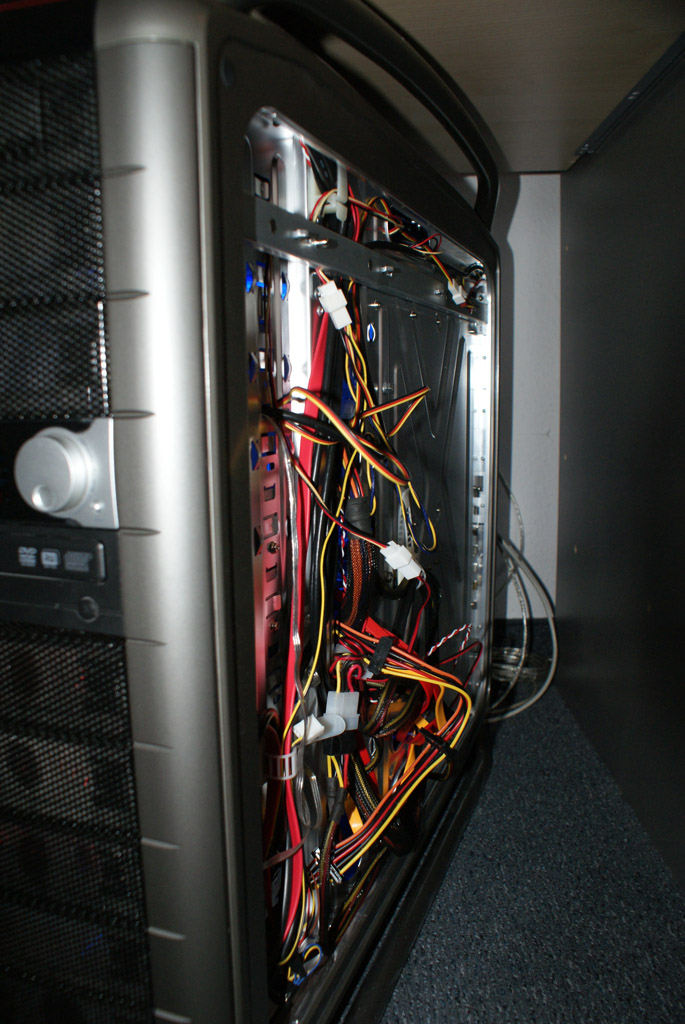

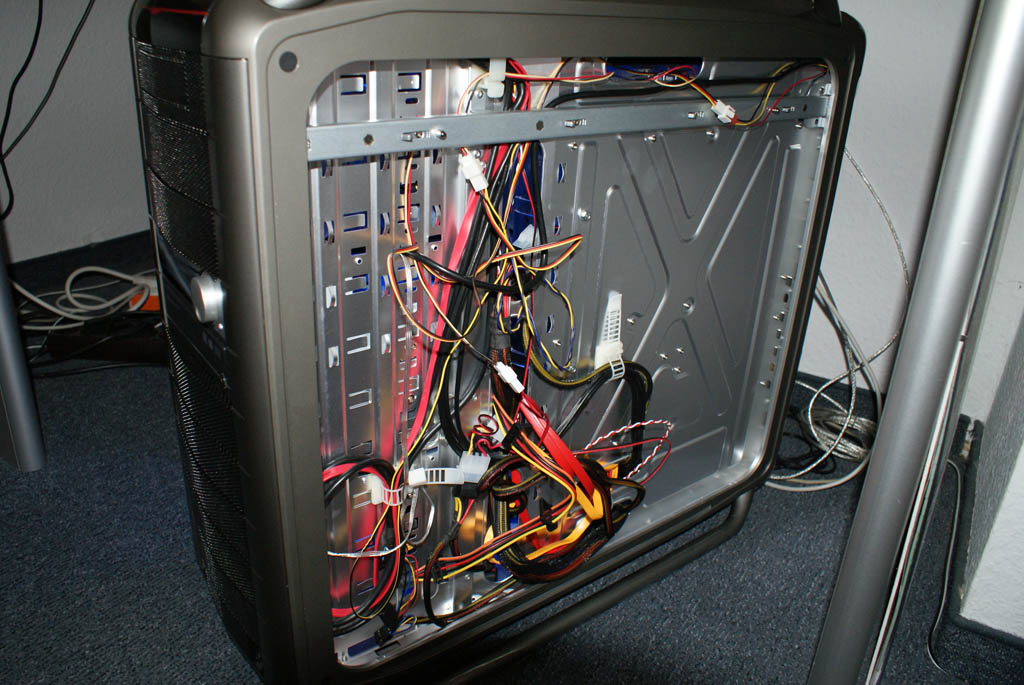

    Ich habe auch mal ein paar Bilder von der Rückseite des Gehäuses gemacht damit man mal sieht wo die ganzen Kabel alle geblieben sind. Vielleicht auch mal sehr interessant wo das Kabelchaos ist wenn nicht mehr direkt im Gehäuse...

    Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00689.JPG
Hits:	1602
Größe:	177,4 KB
ID:	161237 Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00688.JPG
Hits:	1232
Größe:	170,1 KB
ID:	161238 Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00687.JPG
Hits:	1111
Größe:	202,1 KB
ID:	161239 Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00686.JPG
Hits:	1395
Größe:	156,7 KB
ID:	161240

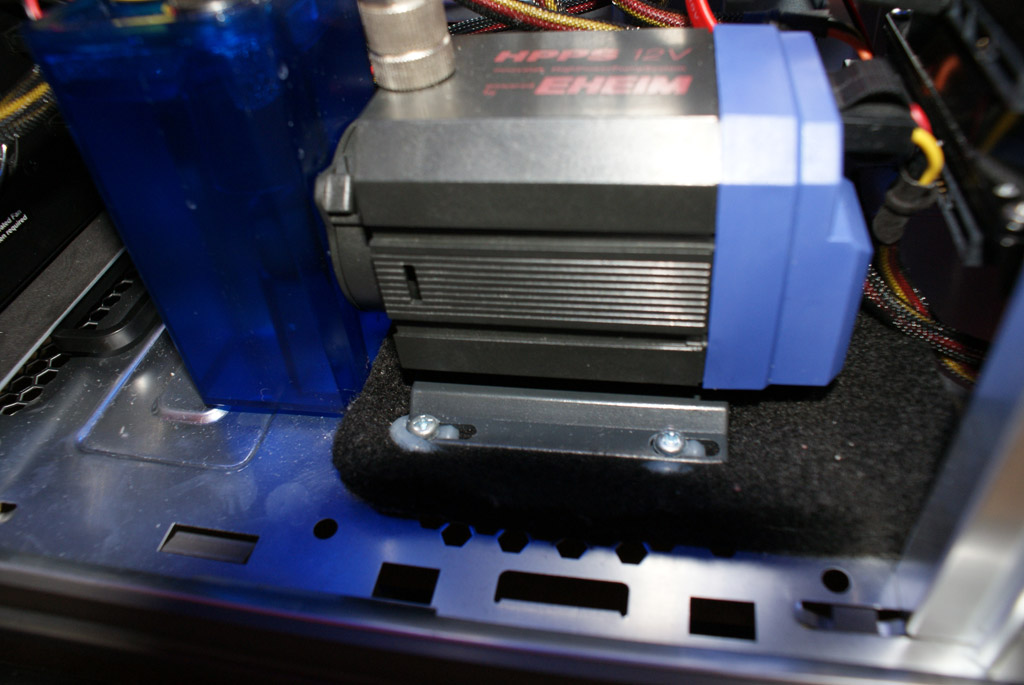

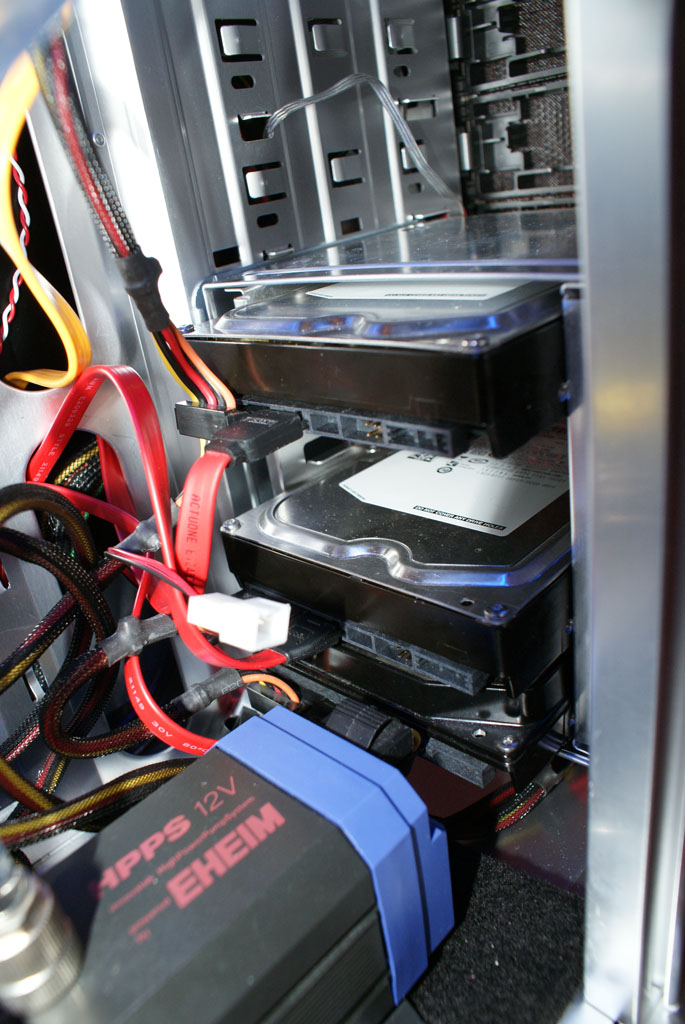

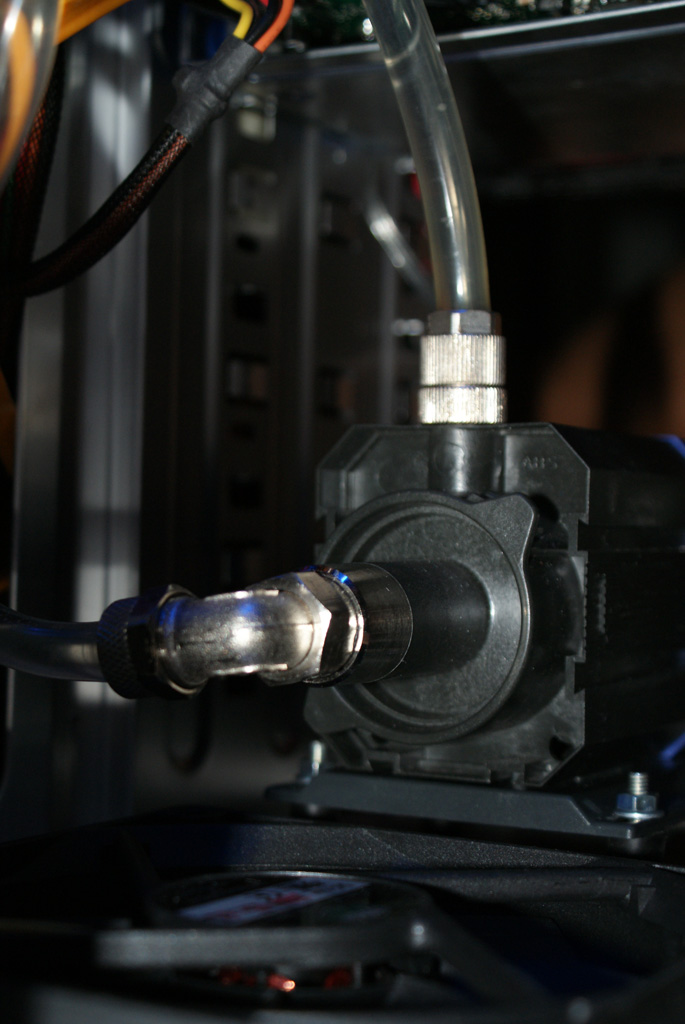

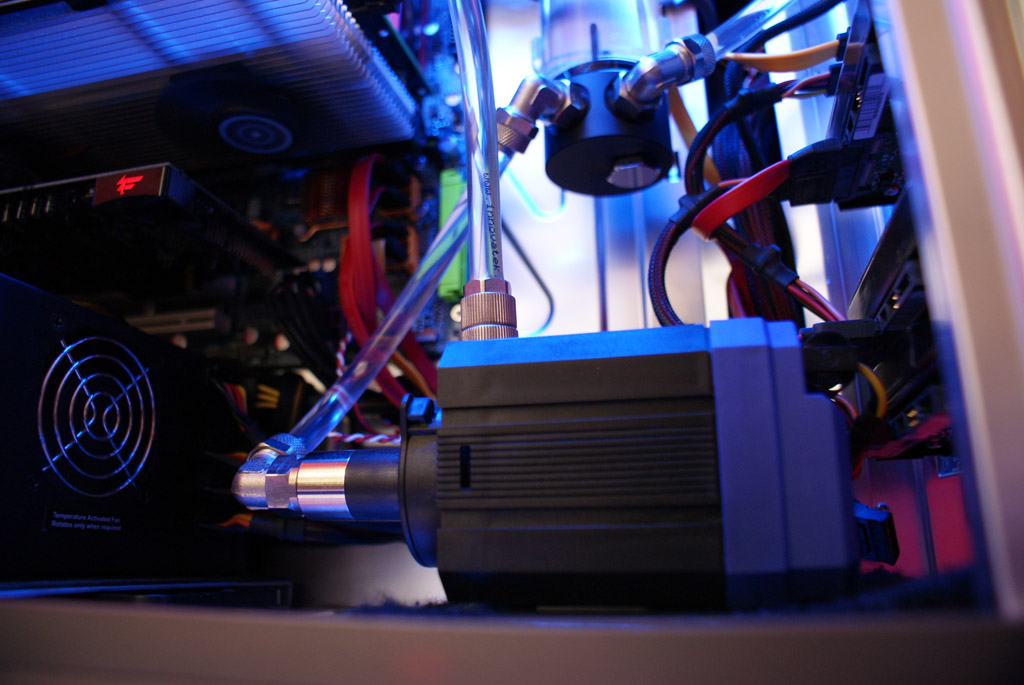

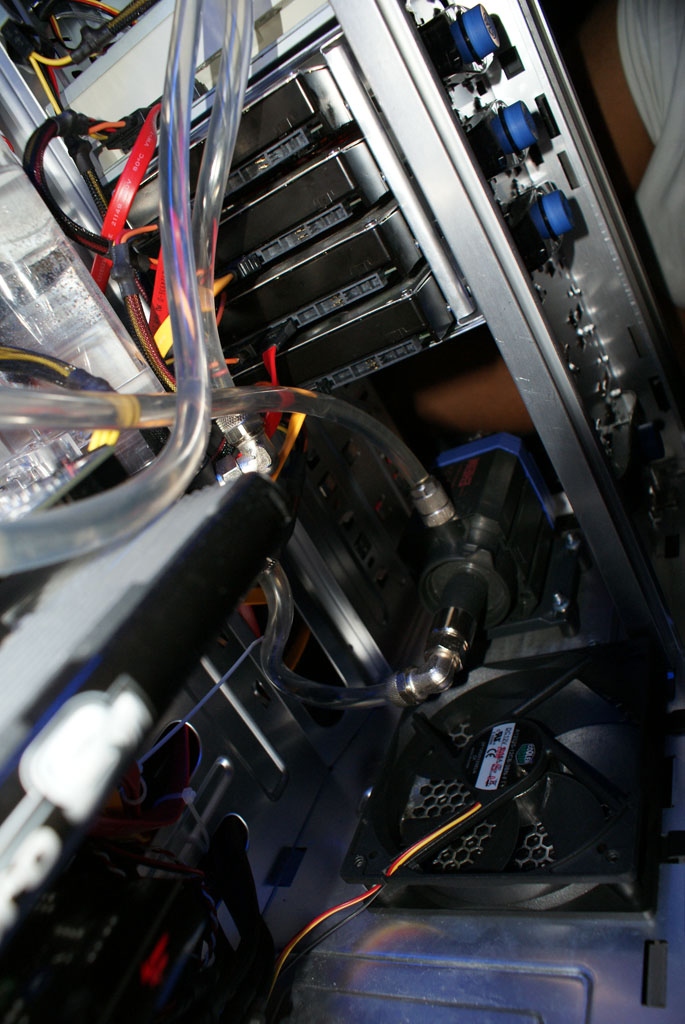

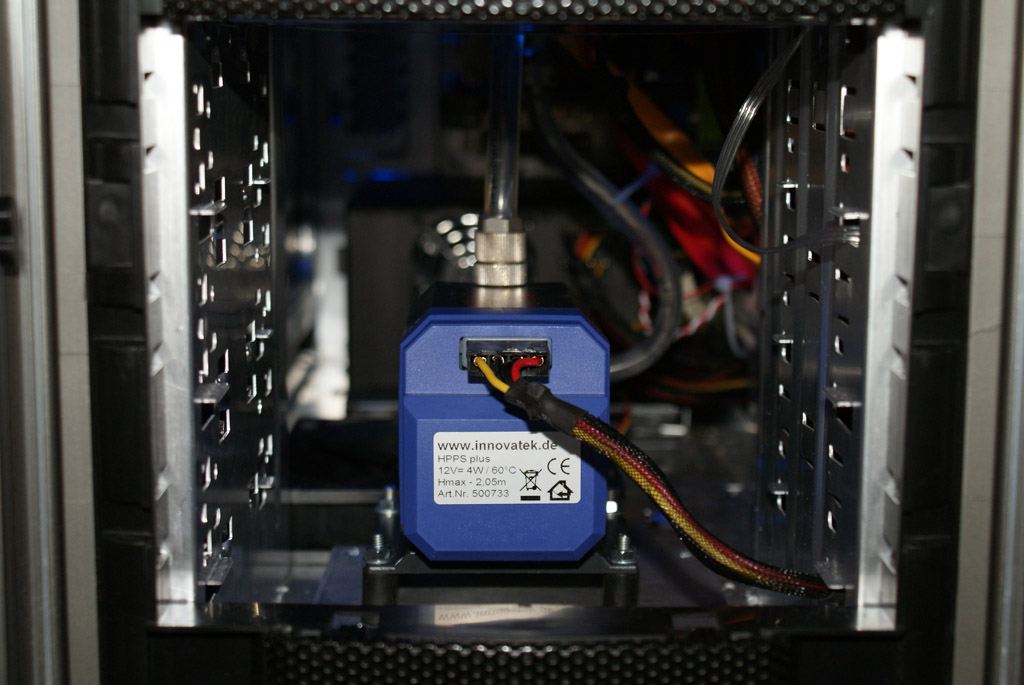

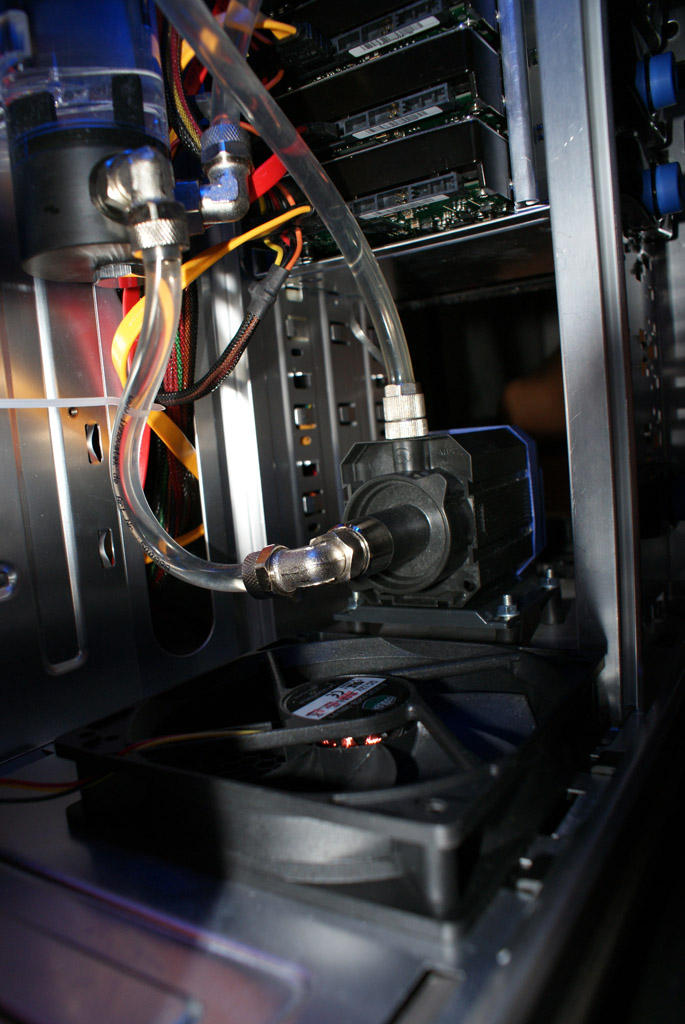

    Montage der Pumpe an ihren neuen Platz:

    Ja da gibt es nicht viel zu sagen. Ich habe die Pumpe nun unter die Laufwerksschächte platziert damit diese nicht gleich sichtbar ist. Dazu habe ich einfach 4 Löcher gebohrt und meine selbstgebaute Bodenplatte für die Pumpe befestigt. Ich habe mich auch für die Pumpenentkopplung/Gummipuffer von Innovatek entschieden da dies einfach besser aussieht wie ich finde als meine Schaumstoffkontruktion. Dann noch alles befestigt und die Pumpe montiert.

    Positiver Nebeneffekt bei der neuen Lage der Pumpe. Ich habe nun wieder den unteren Lüfterschacht frei. Dort habe ich dann auch gleich noch einen weiteren 120mm Lüfter installiert.

    Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00697.JPG
Hits:	1002
Größe:	135,0 KB
ID:	161241 Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00700.JPG
Hits:	1235
Größe:	172,0 KB
ID:	161242 Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00701.JPG
Hits:	1058
Größe:	159,6 KB
ID:	161243 Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00706.JPG
Hits:	1118
Größe:	184,6 KB
ID:	161244 Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00712.JPG
Hits:	1137
Größe:	151,7 KB
ID:	161245

    Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00703.JPG
Hits:	1029
Größe:	165,6 KB
ID:	161246 Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00704.JPG
Hits:	984
Größe:	182,1 KB
ID:	161247 Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00705.JPG
Hits:	1031
Größe:	173,9 KB
ID:	161248

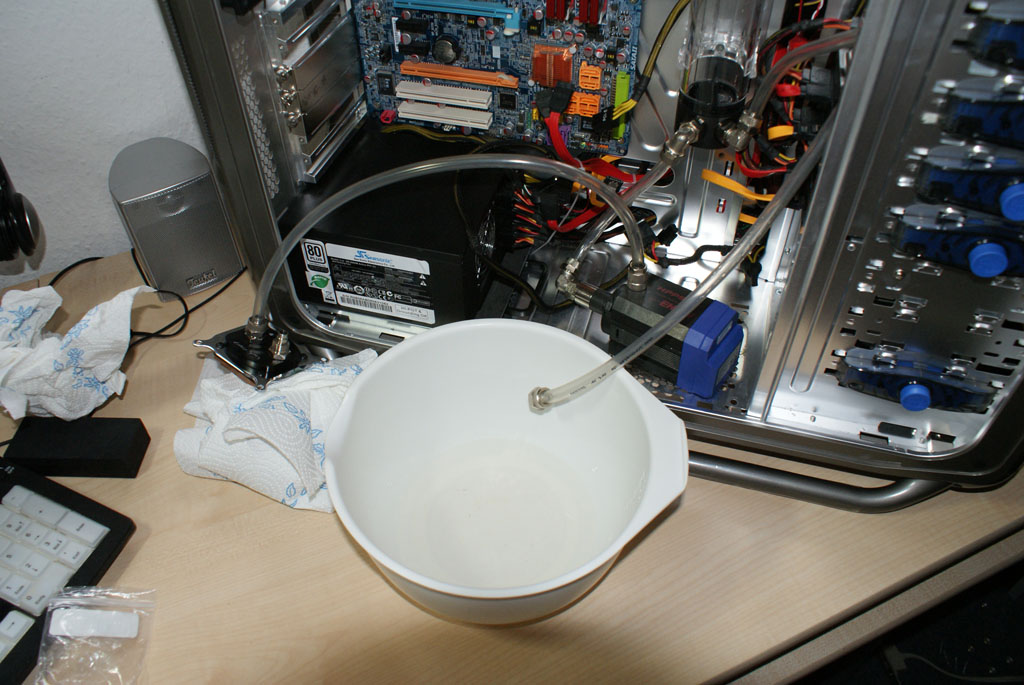

    Ablassen der Flüssigkeit aus meiner Wasserkühlung:

    Etwas vorweg...
    Da jeder Wasserkühlungsaufbau anders ist kann diese Beschreibung nicht auf alle Wasserkühlungskreisläufe angewendet werden...


    Das wichtigste bei dem Ablassen des Kühlwassers ist das man den niedrigsten Punkt im Kreislauf wählen sollte. Ich habe mich für den CPU-Kühler entschieden. Diesen haben ich vom Sockel entfernt und über eine Schüssel hängen lassen. Dies kann man gut auf den Fotos erkennen. Nun habe ich einen Schlauch gelöst und das Wasser einfach in die Schüssel laufen lassen. Eigentlich ganz simpel und man sollte auch keine Angst haben das man was falsch macht. Einfach die Schritte vorher gut überlegen und nicht einfach irgendwo drauf los Schläuche entfernen.

    Am besten ihr legt euch auch noch eine Küchenrolle an die Seite, damit falls was daneben geht ihr schnell was zum Aufwischen zur Seite habt.

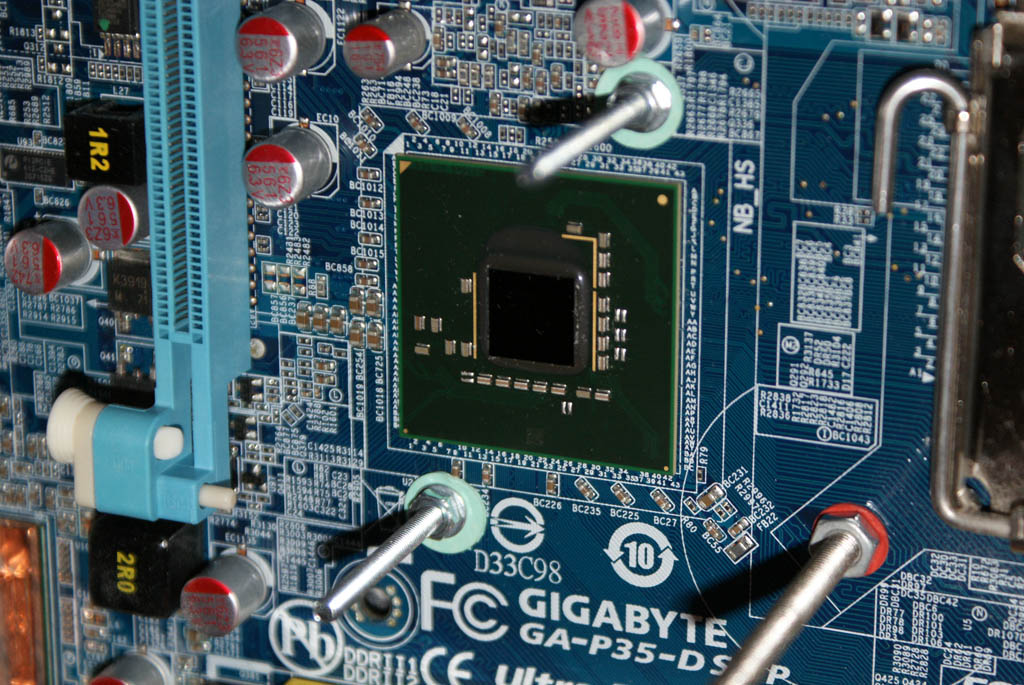

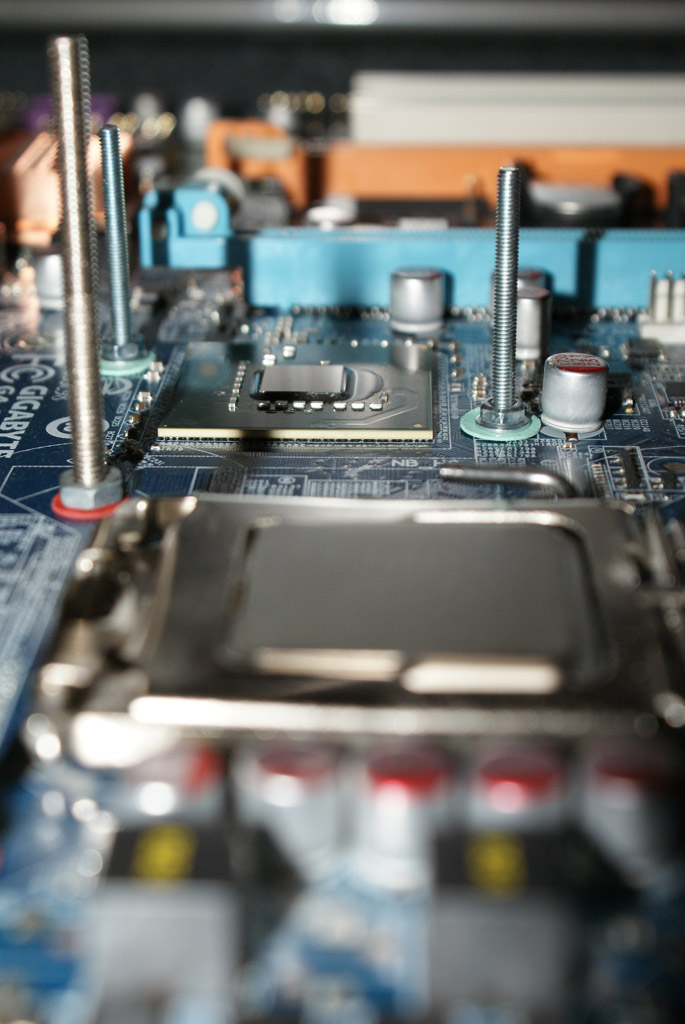

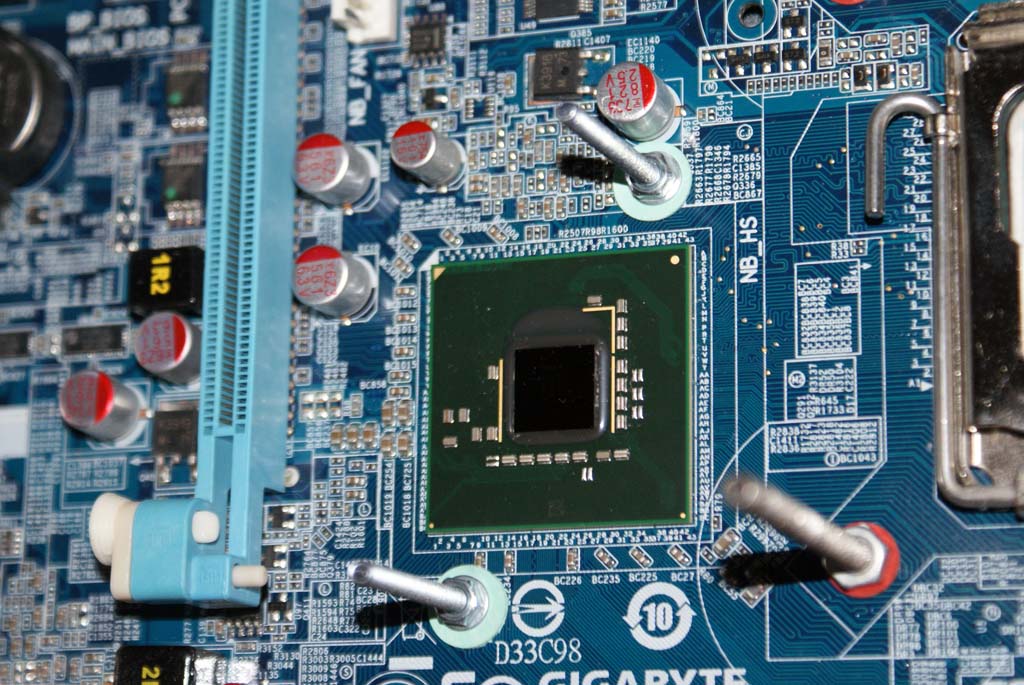

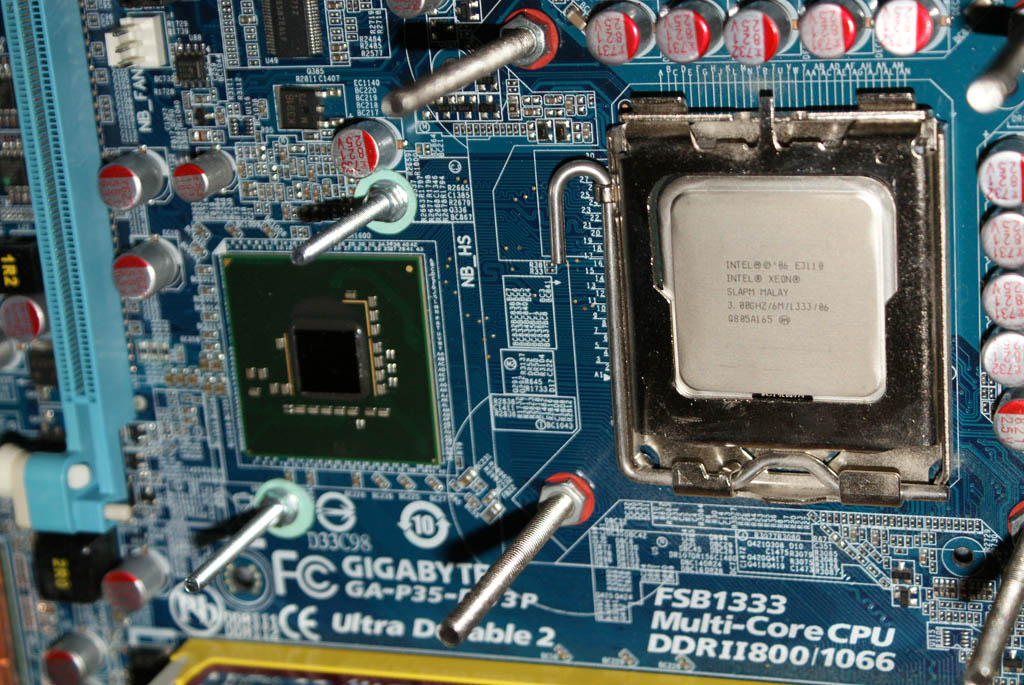

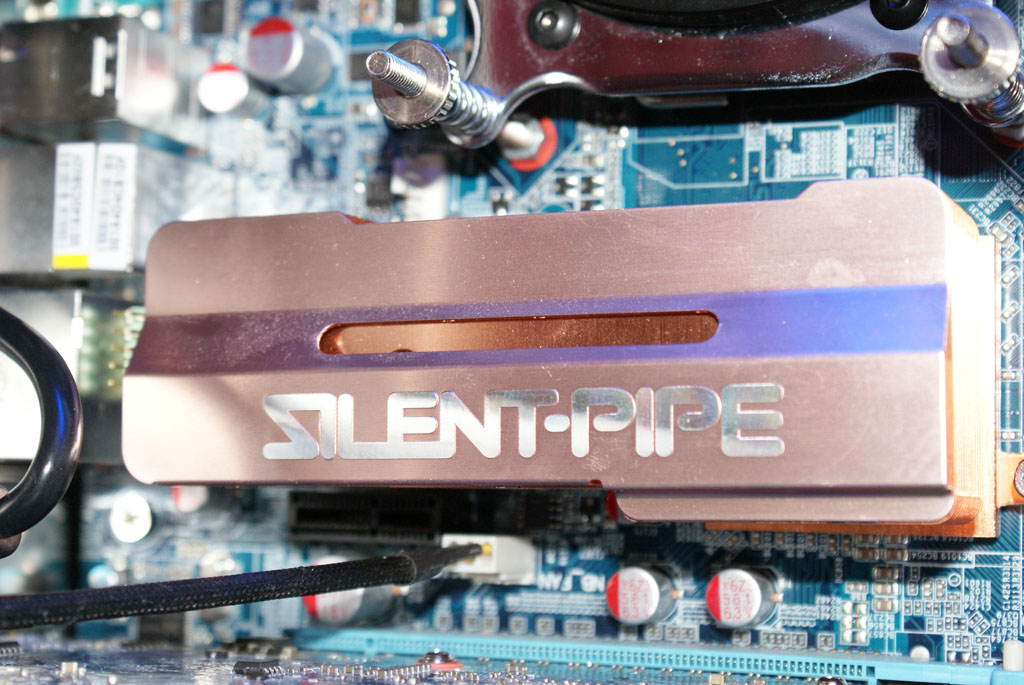

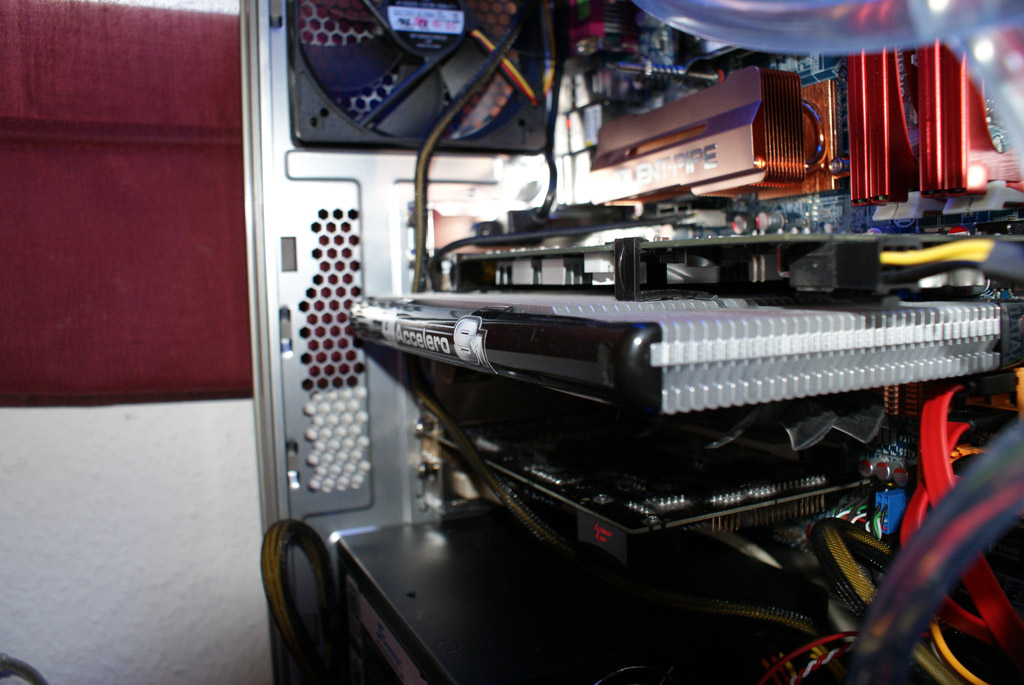

    Entfernen des passiven Kühlkörpers der Northbridge:

    Da der passive Kühlkörper der Northbridge sehr heiss ist seitdem ich die Wasserkühlung eingebaut habe entschloss ich mich die Northbridge auch mit Wasser zu kühlen.
    Um diesen zu entfernen war ein wenig Geschick gefragt da eine Schraube der Befestigung nicht zugänglich war. Mit ein wenig Fummelarbeit habe ich diesen dann aber entfernen können. Danach musste ich die Schrauben zur Befestigung des Chipsatzkühlers anbringen. Dazu musste ich das Mainboard ausbauen. Das Ergebnis seht ihr auf den folgenden Bildern.

    Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00691.JPG
Hits:	1043
Größe:	186,6 KB
ID:	161249 Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00692.JPG
Hits:	904
Größe:	173,8 KB
ID:	161250 Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00694.JPG
Hits:	949
Größe:	185,8 KB
ID:	161251 Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00695.JPG
Hits:	835
Größe:	201,5 KB
ID:	161252 Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00696.JPG
Hits:	893
Größe:	205,0 KB
ID:	161253 Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00693.JPG
Hits:	914
Größe:	159,5 KB
ID:	161254

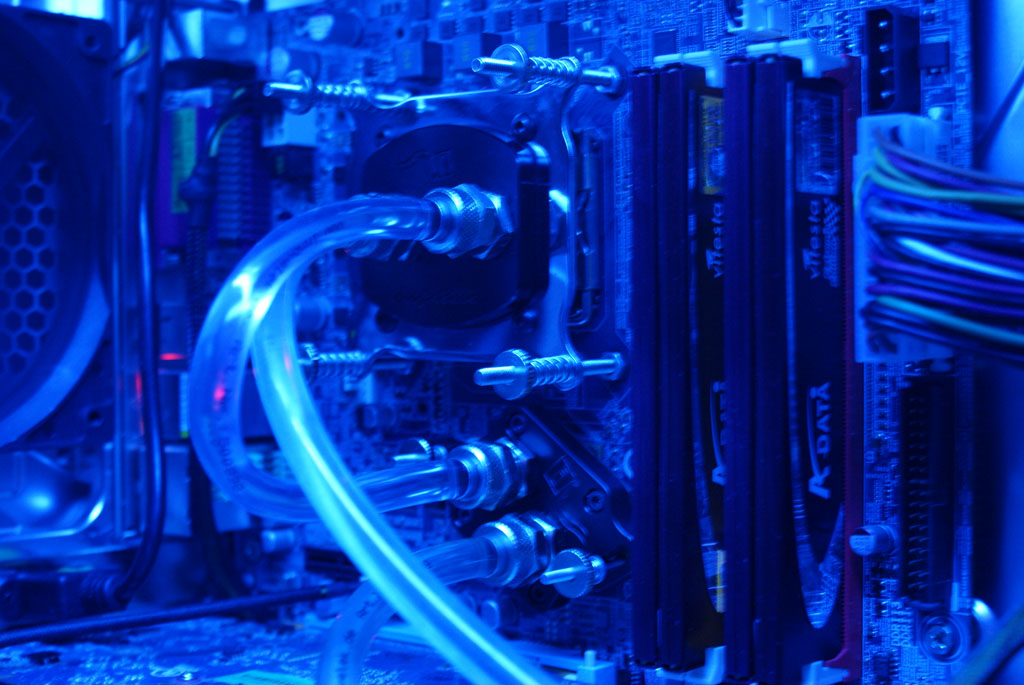

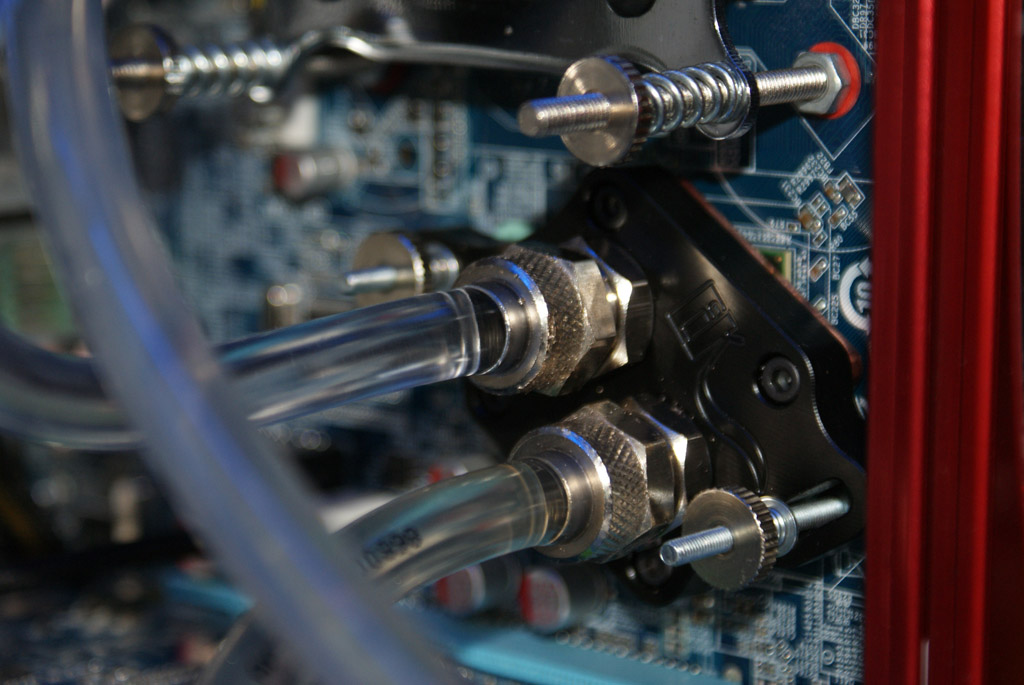

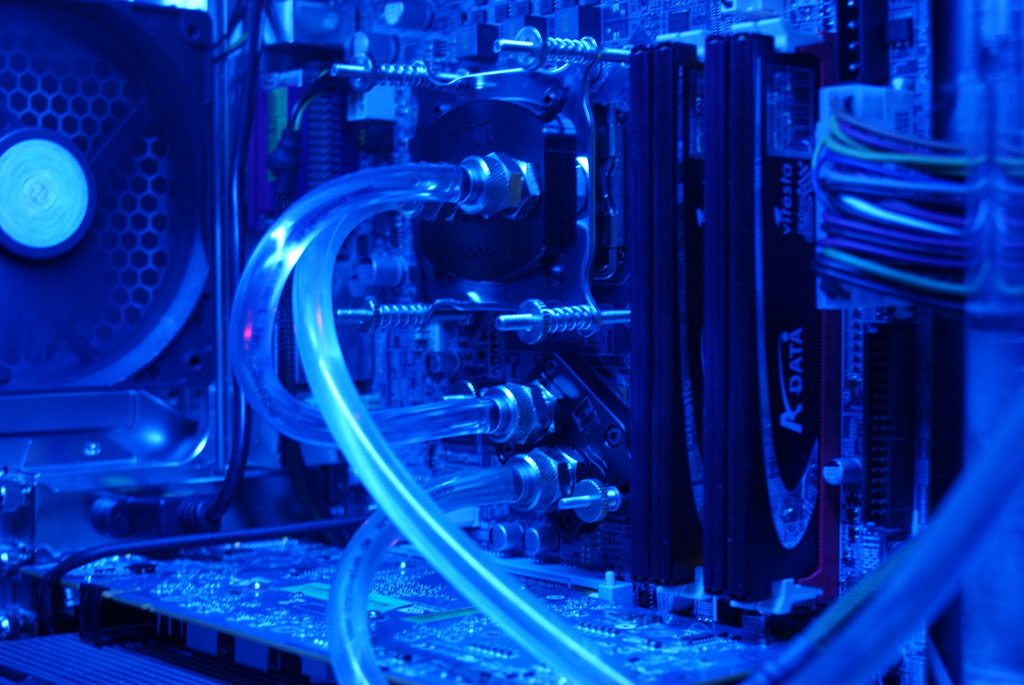

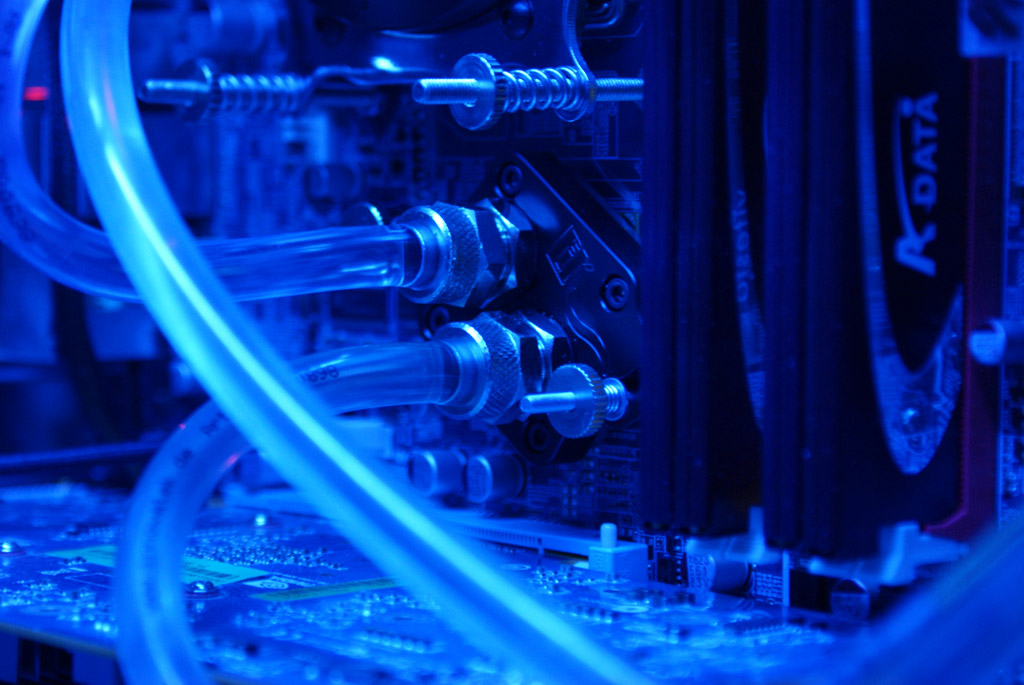

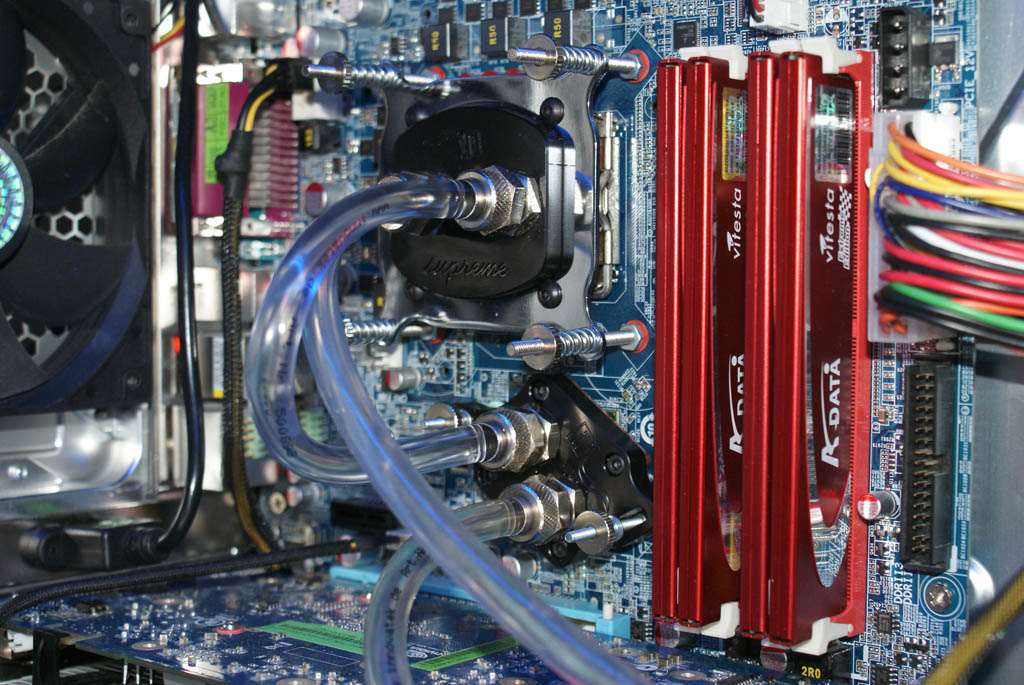

    Einbinden des Chipsatzkühlers in den Kreislauf:

    Zunächst habe ich den Chipsatzkühler auf der Northbridge befestigt. Danach habe ich mit einem neuen Stück Schlauch den CPU-Kühler mit dem Chipsatzkühler verbunden. Auf den Auslass des Chipsatzkühlers habe ich dann wieder den zuvor abgemachten Schlauch des CPU-Kühlers montiert. Somit war der Kreislauf der Wasserkühlung wieder geschlossen. Nun wieder Flüssigkeit in den AGB nachfüllen und das Ganze wieder entlüften.

    Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00707.JPG
Hits:	1025
Größe:	187,2 KB
ID:	161255 Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00708.JPG
Hits:	841
Größe:	150,3 KB
ID:	161256 Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00709.JPG
Hits:	867
Größe:	163,8 KB
ID:	161257 Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00710.JPG
Hits:	889
Größe:	180,6 KB
ID:	161258 Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00711.JPG
Hits:	978
Größe:	177,0 KB
ID:	161259

    Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00713.JPG
Hits:	932
Größe:	180,7 KB
ID:	161260 Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00714.JPG
Hits:	851
Größe:	173,7 KB
ID:	161261 Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00716.JPG
Hits:	781
Größe:	179,0 KB
ID:	161262 Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00715.JPG
Hits:	870
Größe:	179,8 KB
ID:	161263

    <<< Update 4 29.08.08

    Update 5 03.09.08 >>>

    Temperaturen:

    Um euch auch einen Überblick über die Temperaturen meines Systems zu geben werden diese hier genannt.
    In der Wasserkühlung ist die CPU und die Northbridge integriert.

    - CPU Xeon 3110 @ 4005 GHz
    - 1,312V
    - Raumtemperatur 25°C

    Idle-Zustand CPU:

    CPU -> 31°C
    Core1 -> 37°C
    Core2 -> 41°C
    Wassertemp -> 30°C

    Last-Zustand CPU: (nach 8 Stunden Prime)

    CPU -> 41°C
    Core1 -> 47°C
    Core2 -> 50°C
    Wassertemp -> 32°C

    <<< Update 5 03.09.08

    Update 6 16.08.09 >>>

    Hier nun meine Temperaturen mit folgenden Komponenten die wassergekühlt sind.
    In der Wasserkühlung ist die CPU, die Grafikkarte und die Northbridge integriert.

    - CPU Xeon 3110 @ 4005 GHz / 1,312V
    - Northbridge P35
    - Grafikkarte Zotac Geforce GTX 260² (216 Shadereinheiten)
    - Raumtemperatur 24,6°C

    Die roten Zahlen sind die maximal erreichten Temperaturen in den Tests.

    Temperaturen:

    1. 2. 3.

    1. Idle-Zustand CPU (min. Werte in weiß)
    2. Last-Zustand Prime (max. Werte in rot)
    3. Last-Zustand Intel Burn Test(max. Werte in rot)

    <<< Update 6 16.08.09
    Geändert von mai_kee80 (07.11.2009 um 15:06 Uhr)

  4. #3
    Captain
    Dabei seit
    Sep 2007
    Ort
    Bayern
    Beiträge
    3.622

    AW: Einbau meiner WaKü mit Anleitung und Bildern

    Ist doch ganz gut geworden. Die Pumpe und den AGB hab ich atm auch noch neben mir liegen. Die restlichen Komponenten kommen noch.

    Was noch gut wäre wenn du etwas ins Detail gehen würdest. Einbau der Schläuche, anschließen, Befüllen des Systems usw.
    Motherboard: Gigabyte P35-DS3 Festplatte: Western Digital 640GB / Raptor 36GB im "Alpenföhn Rodler"
    CPU: Intel Core Duo E6750 2x3,4Ghz Netzteil: BE QUIET Dark Power P7-PRO-450W
    Grafikkarte: ASUS GTX260 Wakü Lüfter:S-flex1200 120x120x25 & 2x 80mm
    Arbeitsspeicher: 4GB Excelram 1000Mhz Monitor Fujitsu-Siemens SCALEOVIEW L19-2

  5. #4
    Lt. Commander
    Dabei seit
    Sep 2006
    Ort
    Am Rhein
    Beiträge
    1.362

    AW: Einbau meiner WaKü mit Anleitung und Bildern

    Mehr Bilder

    Gibts noch eine Möglichkeit die Pumpe zu installieren ohne den unteren 120mm Lüfter zu verbauen?

    MfG
    AMD Phenom II X6 1055t @ default - Scythe Infinity - GigaByte GA-890 GPA-UD3H - 8GB TeamGroup Elite DDR3-1333 DIMM CL9 Dual Kit - BE Quiet! Straight Power 550 Watt - Sapphire ATI Radeon 7870 OC - Coolermaster Stacker STC-01 - Zalman MFC2 - Samsung SyncMaster 245B

  6. #5
    Lt. Junior Grade
    Ersteller dieses Themas

    Dabei seit
    Okt 2004
    Ort
    Berlin
    Beiträge
    287

    AW: Einbau meiner WaKü mit Anleitung und Bildern

    Zitat Zitat von The-Heinz Beitrag anzeigen
    Mehr Bilder

    Gibts noch eine Möglichkeit die Pumpe zu installieren ohne den unteren 120mm Lüfter zu verbauen?

    MfG
    Gibt es bestimmt. War für mich aber die leichteste Möglichkeit die Pumpe zu verbauen .
    Das Gehäuse ist ja groß genug. Dann muss man aber denke ich ein wenig basteln.

    Bilder kann ich gerne noch welche hinzufügen.

    Zitat Zitat von kuehnel91 Beitrag anzeigen
    Ist doch ganz gut geworden. Die Pumpe und den AGB hab ich atm auch noch neben mir liegen. Die restlichen Komponenten kommen noch.

    Was noch gut wäre wenn du etwas ins Detail gehen würdest. Einbau der Schläuche, anschließen, Befüllen des Systems usw.
    Werde ich machen. Werd mich gleich mal ransetzen...
    Core i7-2600K @ 4,6 GHz, ASUS P8P67 Pro, 8 GB G.Skill RipJaws Kit 8GB DDR3-1600, Gainward Nvidia Geforce GTX 480 @ GPU-Takt: 700 MHz, RAM-Takt: 1850 MHz, Shader-Takt: 1400 MHz, Windows 7 x64

    Mein PC @ sysprofile
    [Erfahrungsbericht] Cosmos S - Einbau meiner WaKü mit Anleitung und vielen Bildern

  7. #6
    Lt. Junior Grade
    Dabei seit
    Jun 2007
    Ort
    Hatten/Oldenburg
    Beiträge
    471

    AW: Einbau meiner WaKü mit Anleitung und Bildern

    schön gemacht und wir haben haben die gleiche entkoplung. so ein schaumstoff einlage von nem mobo ist halt recht vielseitieg
    ASRock Z77 Extreme4 | Intel i5-3450 Wakü| EVGA e-GeForce GTX 670|8GB Gskill DDR3|WD 1000GB + 120GB SSD Samusung

  8. #7
    Lt. Commander
    Dabei seit
    Sep 2006
    Ort
    Am Rhein
    Beiträge
    1.362

    AW: Einbau meiner WaKü mit Anleitung und Bildern

    Zitat Zitat von mai_kee80 Beitrag anzeigen
    Gibt es bestimmt.
    Bitte ein paar Bilder damit man sich da ein eigenes Bild machen kann

    Frei nach dem Motto: Bild dir...
    AMD Phenom II X6 1055t @ default - Scythe Infinity - GigaByte GA-890 GPA-UD3H - 8GB TeamGroup Elite DDR3-1333 DIMM CL9 Dual Kit - BE Quiet! Straight Power 550 Watt - Sapphire ATI Radeon 7870 OC - Coolermaster Stacker STC-01 - Zalman MFC2 - Samsung SyncMaster 245B

  9. #8
    Lt. Junior Grade
    Ersteller dieses Themas

    Dabei seit
    Okt 2004
    Ort
    Berlin
    Beiträge
    287

    AW: Einbau meiner WaKü mit Anleitung und Bildern

    Hier noch eine ganze Menge mehr an Bildern.
    Miniaturansichten angehängter Grafiken Miniaturansichten angehängter Grafiken Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00286.JPG
Hits:	1342
Größe:	161,2 KB
ID:	104465   Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00287.JPG
Hits:	1430
Größe:	189,2 KB
ID:	104466   Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00289.JPG
Hits:	1871
Größe:	170,7 KB
ID:	104467   Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00295.JPG
Hits:	1113
Größe:	188,4 KB
ID:	104468   Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00296.JPG
Hits:	1002
Größe:	148,6 KB
ID:	104469

    Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00297.JPG
Hits:	1175
Größe:	180,7 KB
ID:	104470   Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00298.JPG
Hits:	1066
Größe:	187,2 KB
ID:	104471   Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00301.JPG
Hits:	986
Größe:	154,4 KB
ID:	104472   Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00302.JPG
Hits:	1095
Größe:	155,9 KB
ID:	104473   Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00303.JPG
Hits:	939
Größe:	171,3 KB
ID:	104474

    Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00304.JPG
Hits:	898
Größe:	152,3 KB
ID:	104475   Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00305.JPG
Hits:	1138
Größe:	158,9 KB
ID:	104476   Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00309.JPG
Hits:	973
Größe:	156,0 KB
ID:	104477   Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00310.JPG
Hits:	1187
Größe:	191,9 KB
ID:	104478   Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00311.JPG
Hits:	897
Größe:	162,6 KB
ID:	104479

    Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00312.JPG
Hits:	1022
Größe:	165,3 KB
ID:	104480   Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00313.JPG
Hits:	858
Größe:	162,0 KB
ID:	104481   Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00314.JPG
Hits:	1050
Größe:	179,2 KB
ID:	104482   Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00315.JPG
Hits:	1783
Größe:	184,0 KB
ID:	104483   Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00317.JPG
Hits:	911
Größe:	180,5 KB
ID:	104484

    Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00318.JPG
Hits:	1108
Größe:	184,2 KB
ID:	104485   Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00319.JPG
Hits:	1053
Größe:	151,4 KB
ID:	104486   Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00320.JPG
Hits:	1278
Größe:	178,0 KB
ID:	104487
    Geändert von mai_kee80 (27.07.2008 um 08:22 Uhr)
    Core i7-2600K @ 4,6 GHz, ASUS P8P67 Pro, 8 GB G.Skill RipJaws Kit 8GB DDR3-1600, Gainward Nvidia Geforce GTX 480 @ GPU-Takt: 700 MHz, RAM-Takt: 1850 MHz, Shader-Takt: 1400 MHz, Windows 7 x64

    Mein PC @ sysprofile
    [Erfahrungsbericht] Cosmos S - Einbau meiner WaKü mit Anleitung und vielen Bildern

  10. #9
    Lt. Junior Grade
    Ersteller dieses Themas

    Dabei seit
    Okt 2004
    Ort
    Berlin
    Beiträge
    287

    AW: Einbau meiner WaKü mit Anleitung und Bildern

    Zitat Zitat von The-Heinz Beitrag anzeigen
    Bitte ein paar Bilder damit man sich da ein eigenes Bild machen kann

    Frei nach dem Motto: Bild dir...
    So noch Bilder für The-Heinz

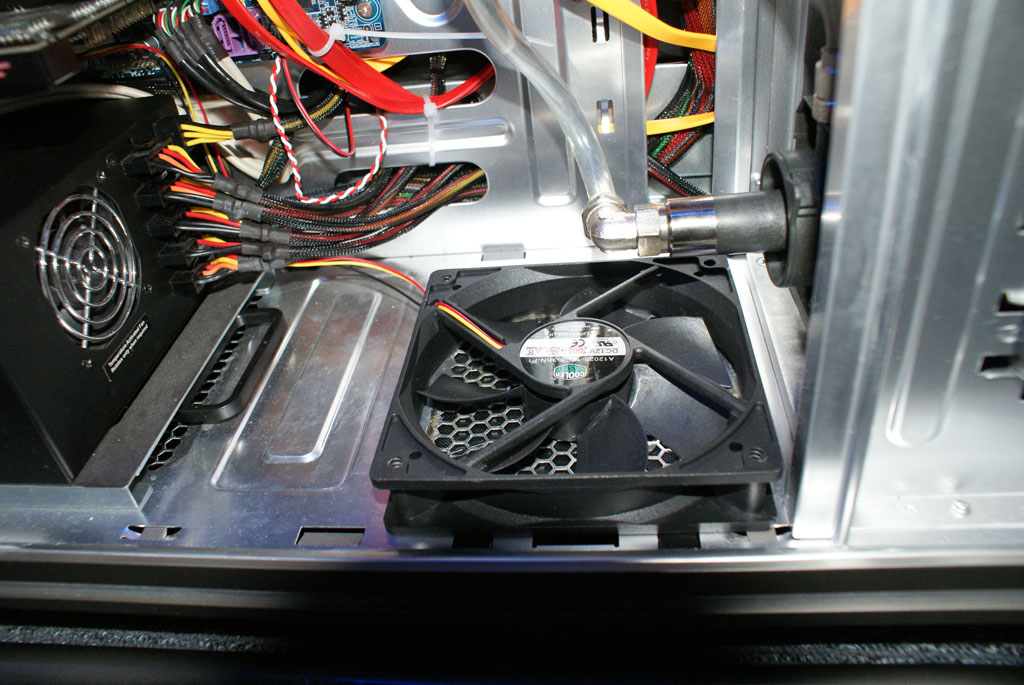

    Man könnte die Pumpe noch auf dem Festplattenkäfig verbauen. Dazu müssen die CD/DVD Laufwerke dann aber nach oben rutschen.
    Ansonsten könnte man die Pumpe noch quer und nicht längs wie ich einbauen.
    Siehe Bilder im Anhang.
    Miniaturansichten angehängter Grafiken Miniaturansichten angehängter Grafiken Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00320.JPG
Hits:	1005
Größe:	178,0 KB
ID:	104488   Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00321.JPG
Hits:	803
Größe:	177,5 KB
ID:	104489   Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00323.JPG
Hits:	866
Größe:	172,7 KB
ID:	104490
    Geändert von mai_kee80 (27.07.2008 um 08:24 Uhr)
    Core i7-2600K @ 4,6 GHz, ASUS P8P67 Pro, 8 GB G.Skill RipJaws Kit 8GB DDR3-1600, Gainward Nvidia Geforce GTX 480 @ GPU-Takt: 700 MHz, RAM-Takt: 1850 MHz, Shader-Takt: 1400 MHz, Windows 7 x64

    Mein PC @ sysprofile
    [Erfahrungsbericht] Cosmos S - Einbau meiner WaKü mit Anleitung und vielen Bildern

  11. #10
    Lt. Junior Grade
    Ersteller dieses Themas

    Dabei seit
    Okt 2004
    Ort
    Berlin
    Beiträge
    287

    AW: Einbau meiner WaKü mit Anleitung und Bildern

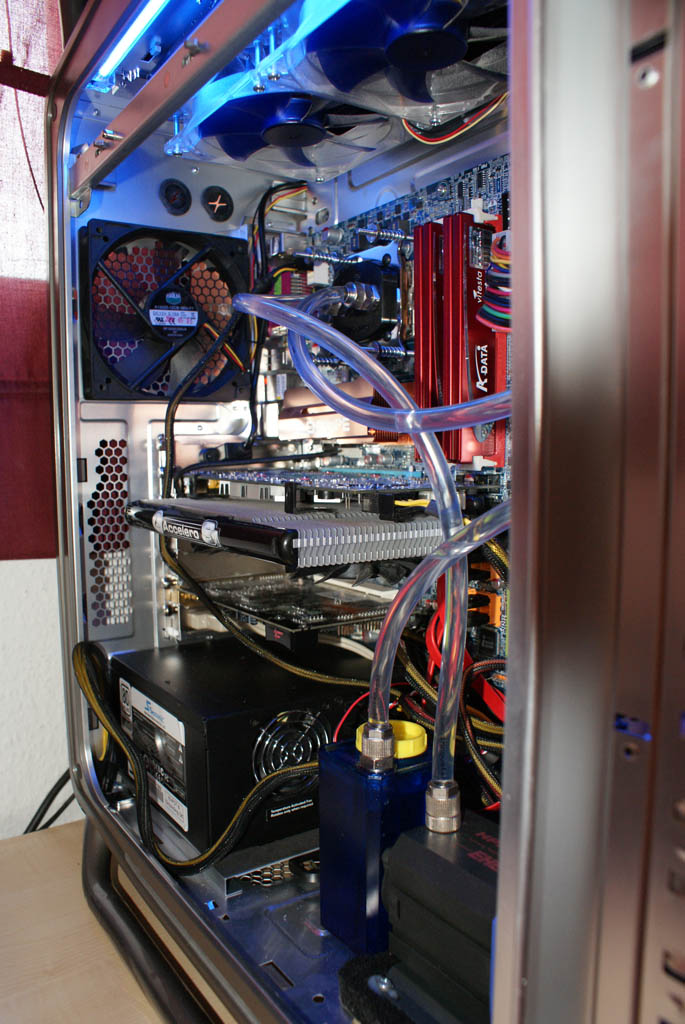

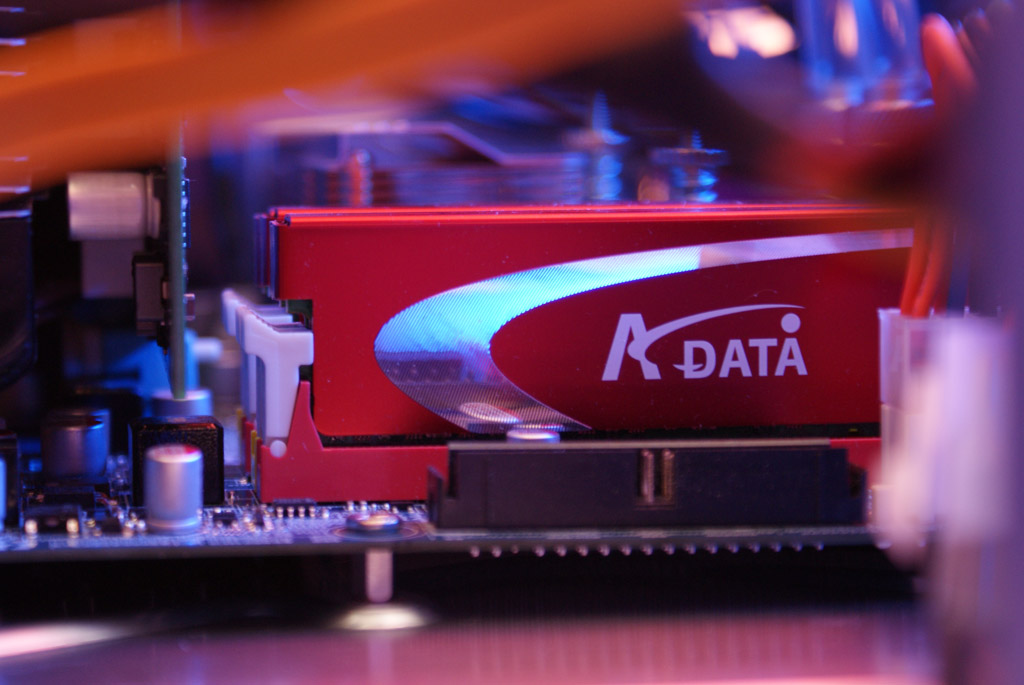

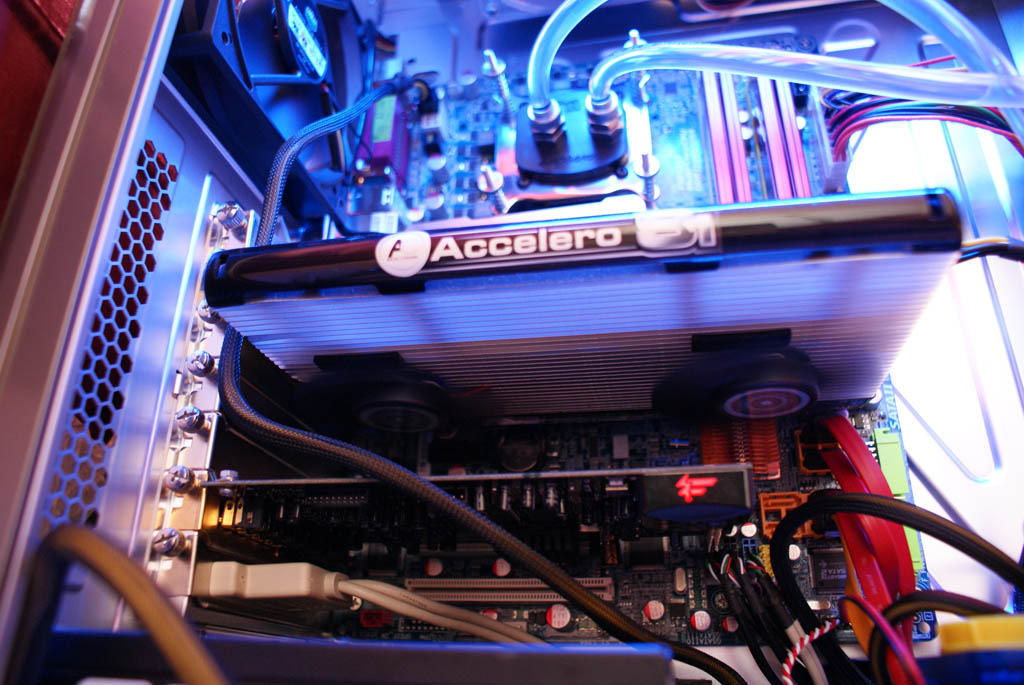

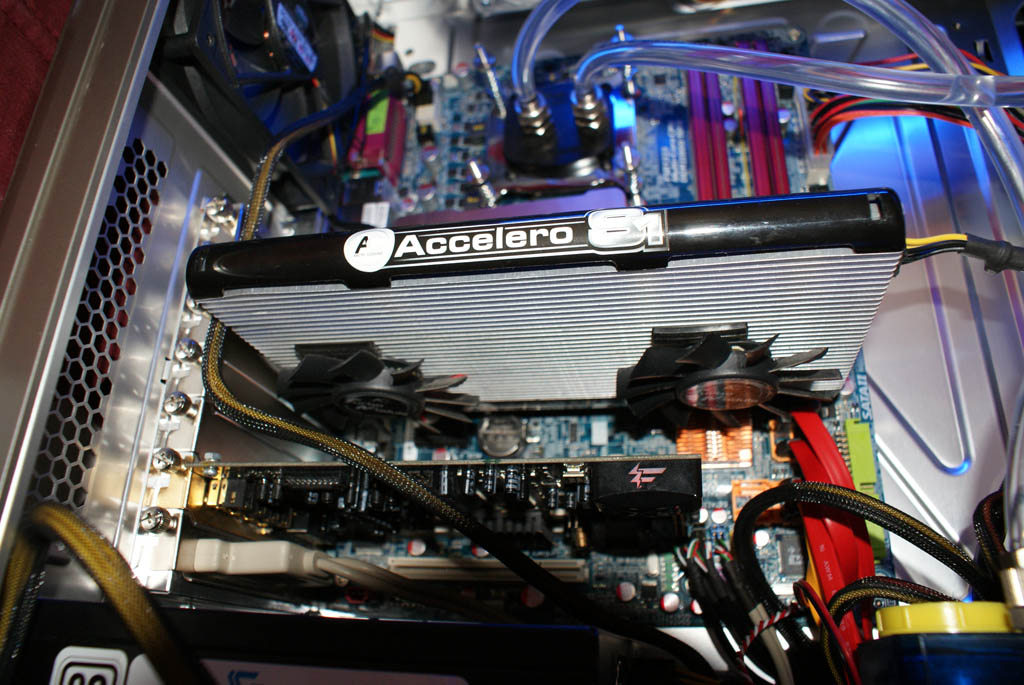

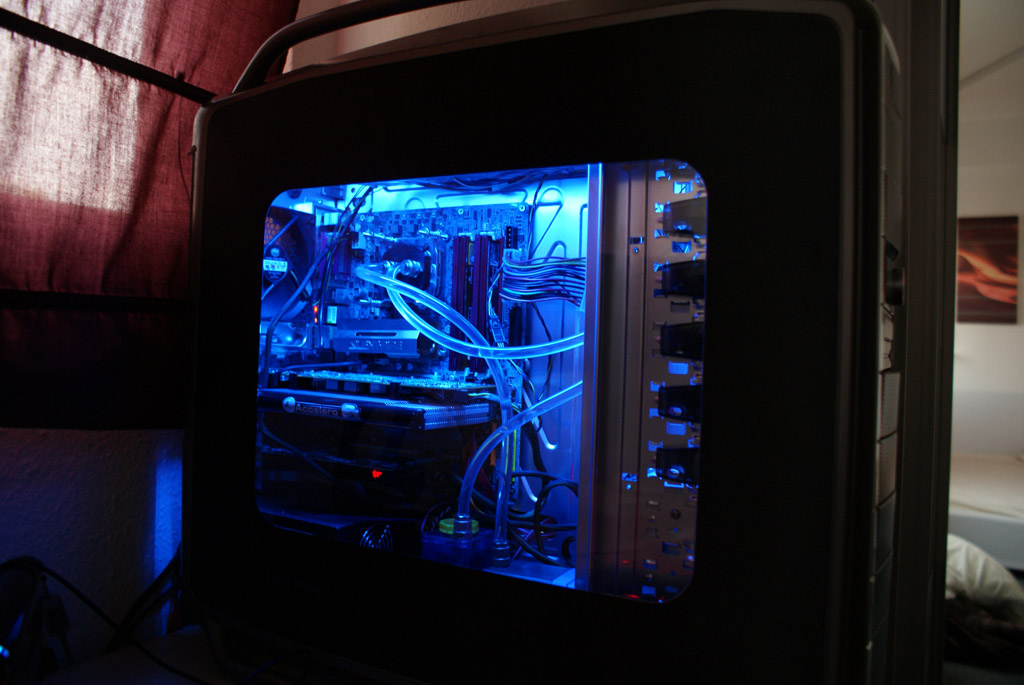

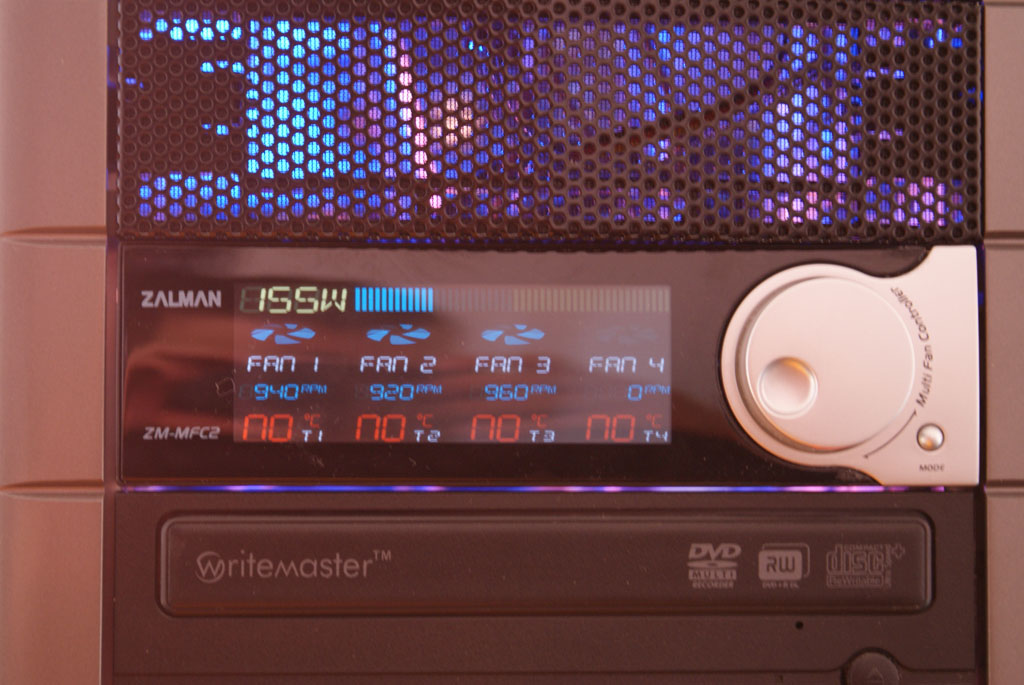

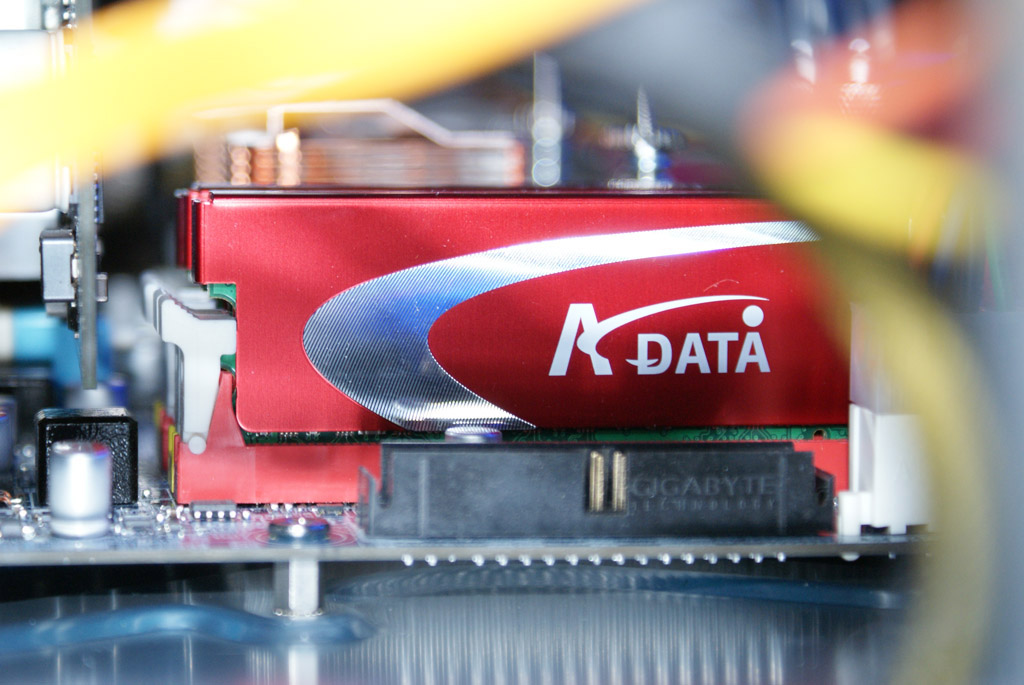

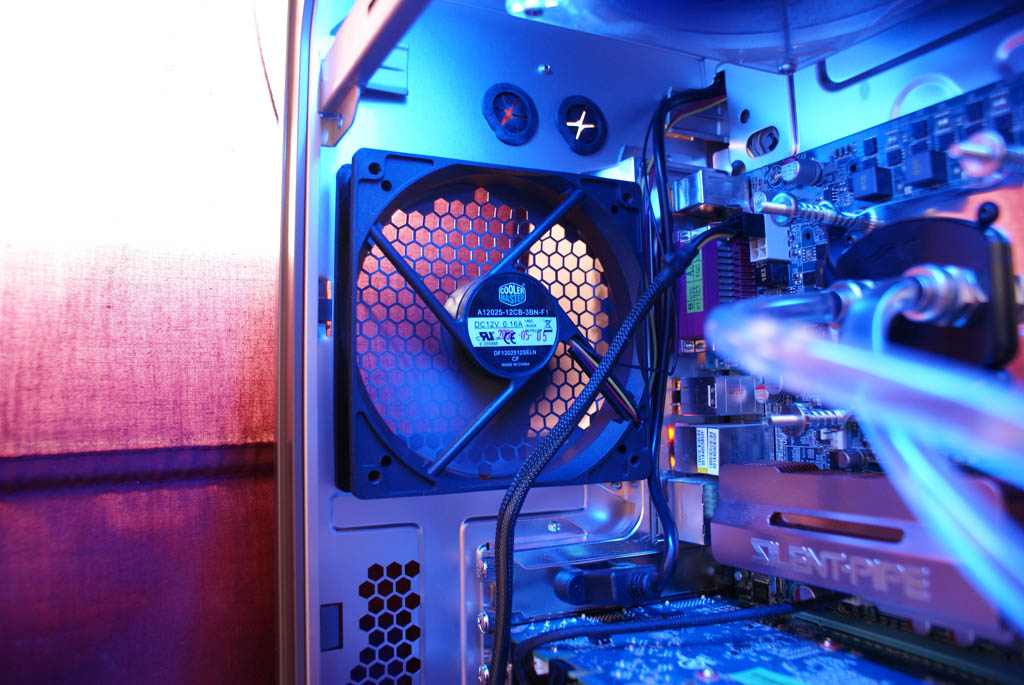

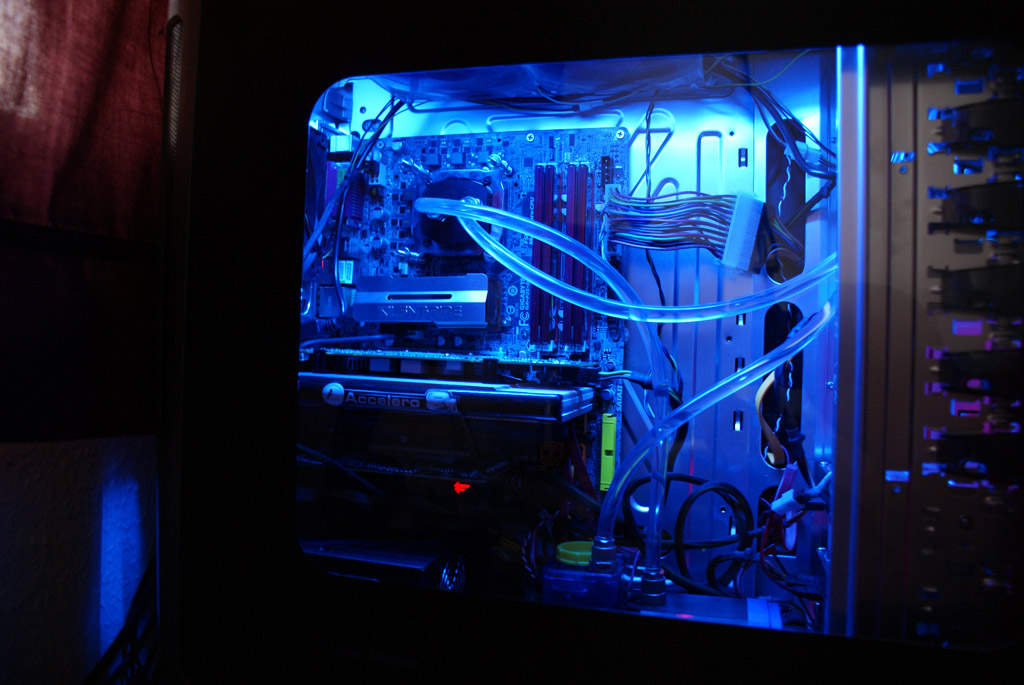

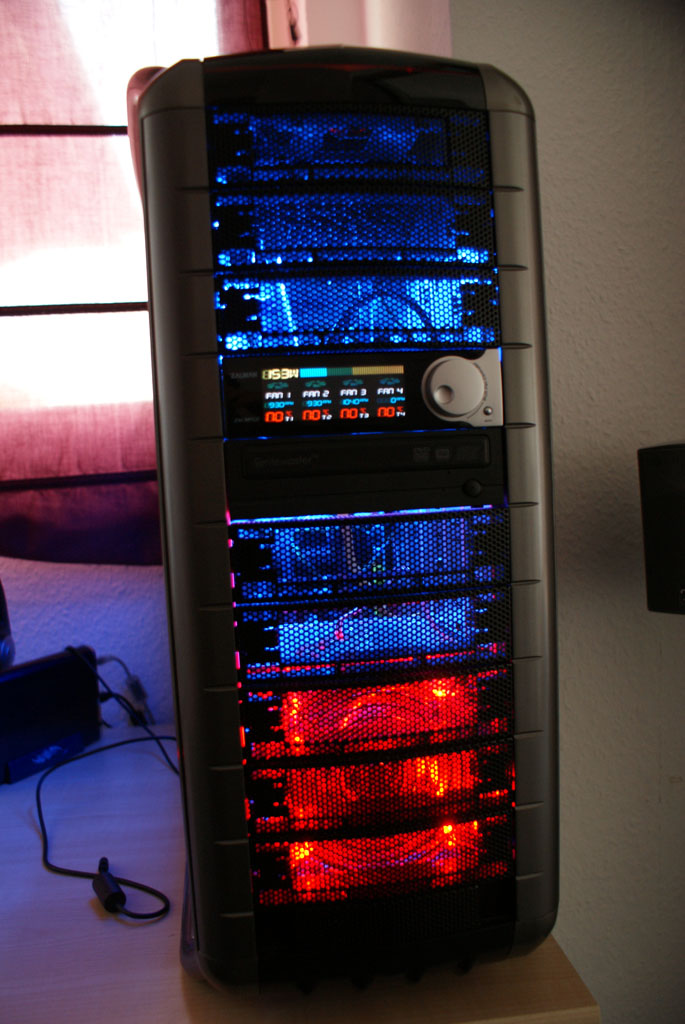

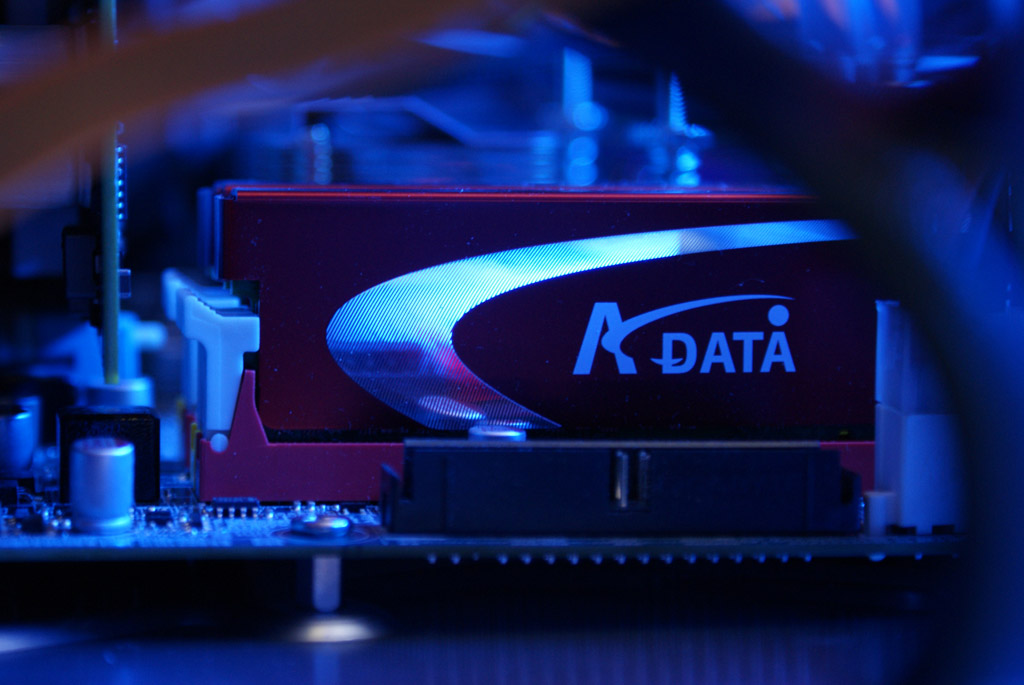

    Hier noch ein paar mehr Bilder.
    Man kann ja nicht genug davon haben.
    Miniaturansichten angehängter Grafiken Miniaturansichten angehängter Grafiken Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00341.JPG
Hits:	820
Größe:	175,3 KB
ID:	104585   Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00326.JPG
Hits:	641
Größe:	148,4 KB
ID:	104586   Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00340.JPG
Hits:	698
Größe:	148,4 KB
ID:	104587   Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00334.JPG
Hits:	942
Größe:	167,8 KB
ID:	104588   Klicke auf die Grafik für eine größere Ansicht

Name:	DSC00328.JPG
Hits:	695
Größe:	154,7 KB
ID:	104589

    Core i7-2600K @ 4,6 GHz, ASUS P8P67 Pro, 8 GB G.Skill RipJaws Kit 8GB DDR3-1600, Gainward Nvidia Geforce GTX 480 @ GPU-Takt: 700 MHz, RAM-Takt: 1850 MHz, Shader-Takt: 1400 MHz, Windows 7 x64

    Mein PC @ sysprofile
    [Erfahrungsbericht] Cosmos S - Einbau meiner WaKü mit Anleitung und vielen Bildern

  12. #11
    Lt. Commander
    Dabei seit
    Feb 2008
    Ort
    Hamburg
    Beiträge
    1.673

    AW: Einbau meiner WaKü mit Anleitung und Bildern

    Das Gehäuse ist mir Persöhnlich zu teuer hättest auch einen billigeren BigTower nehmen können und Löcher gebohrt, dafür dann ne bessere Pumpe à la Aquastream XT Ultra ^^
    _____________________________________________________________
    CPU: Core i5 3570k 5,1GHZ 1,296V | 8GB TridentX DDR3 2400@CL 9 | Z68 Extreme 3 Gen 3 (OC Formula inc) | AMD HD 7970
    30min Smallrun 4.9GHZ@1,184V

  13. #12
    Lt. Junior Grade
    Ersteller dieses Themas

    Dabei seit
    Okt 2004
    Ort
    Berlin
    Beiträge
    287

    AW: Einbau meiner WaKü mit Anleitung und Bildern

    Also mit dem Gehäuse bin ich voll und ganz zufrieden. Das Geld ist es allemal wert. Bei der Pumpe kann man sich ja streiten. Ob man das alles brauch was die Aquastream XT Ultra hat. Meine ist ja nun auch nicht grade die schlechteste.
    Core i7-2600K @ 4,6 GHz, ASUS P8P67 Pro, 8 GB G.Skill RipJaws Kit 8GB DDR3-1600, Gainward Nvidia Geforce GTX 480 @ GPU-Takt: 700 MHz, RAM-Takt: 1850 MHz, Shader-Takt: 1400 MHz, Windows 7 x64

    Mein PC @ sysprofile
    [Erfahrungsbericht] Cosmos S - Einbau meiner WaKü mit Anleitung und vielen Bildern

  14. #13
    Banned
    Dabei seit
    Apr 2006
    Ort
    Braunschweig
    Beiträge
    6.183

    AW: Einbau meiner WaKü mit Anleitung und Bildern

    Wenn ich das hier so lese dann frage ich mich echt wie ich bisher 6 Jahre mit einer stinknormalen Eheim 1046 ohne Probleme leben konnte...

  15. #14
    Lt. Junior Grade
    Ersteller dieses Themas

    Dabei seit
    Okt 2004
    Ort
    Berlin
    Beiträge
    287

    AW: Einbau meiner WaKü mit Anleitung und Bildern

    Zitat Zitat von Turbostaat Beitrag anzeigen
    Wenn ich das hier so lese dann frage ich mich echt wie ich bisher 6 Jahre mit einer stinknormalen Eheim 1046 ohne Probleme leben konnte...
    Warum das denn?
    Core i7-2600K @ 4,6 GHz, ASUS P8P67 Pro, 8 GB G.Skill RipJaws Kit 8GB DDR3-1600, Gainward Nvidia Geforce GTX 480 @ GPU-Takt: 700 MHz, RAM-Takt: 1850 MHz, Shader-Takt: 1400 MHz, Windows 7 x64

    Mein PC @ sysprofile
    [Erfahrungsbericht] Cosmos S - Einbau meiner WaKü mit Anleitung und vielen Bildern

  16. #15
    Banned
    Dabei seit
    Apr 2006
    Ort
    Braunschweig
    Beiträge
    6.183

    AW: Einbau meiner WaKü mit Anleitung und Bildern

    Das hier an deiner Pumpe rumgemekelt wird - als ob sie nicht gut genug sei. Oh Aquastream XT Ultra ist ja auch sowas von besser bla bla bla - als ob die Leute die sowas sagen auch nur irgendeinen Unterschied im Betrieb dazwischen bemerken würden. Das ist genauso als wenn ich meinen 50€ Wasserkühler für 1°C Temperaturunterschied rausschmeiße und mir für nochmal 50€ den etwas besseren kaufen würde.

  17. #16
    Lt. Commander
    Dabei seit
    Dez 2007
    Beiträge
    1.631

    AW: Einbau meiner WaKü mit Anleitung und Bildern

    Es geht hier doch auch kein bisschen um die verwendeten Komponenten!

    Ich finde man bekommt einen sehr guten Einblick in den Einbau einer
    Wasserkühlung.Außerdem lässt es sich sehr gut lesen also Top!
    Vielleicht sieht man ja in Zukunft noch das ein oder andere Review von dir
    27" iMac
    Alienware M17

  18. #17
    Lt. Junior Grade
    Ersteller dieses Themas

    Dabei seit
    Okt 2004
    Ort
    Berlin
    Beiträge
    287
    Zitat Zitat von kleinDENGO Beitrag anzeigen
    Es geht hier doch auch kein bisschen um die verwendeten Komponenten!

    Ich finde man bekommt einen sehr guten Einblick in den Einbau einer
    Wasserkühlung.Außerdem lässt es sich sehr gut lesen also Top!
    Vielleicht sieht man ja in Zukunft noch das ein oder andere Review von dir
    ja ich denke wenn ich wiedermal was neues habe werde ich da auch wieder was schreiben.
    Bei der nächsten Graka kommt auf jeden fall nen WaKü-Kühler rauf.


    Zitat Zitat von Turbostaat Beitrag anzeigen
    Das hier an deiner Pumpe rumgemekelt wird - als ob sie nicht gut genug sei. Oh Aquastream XT Ultra ist ja auch sowas von besser bla bla bla - als ob die Leute die sowas sagen auch nur irgendeinen Unterschied im Betrieb dazwischen bemerken würden. Das ist genauso als wenn ich meinen 50€ Wasserkühler für 1°C Temperaturunterschied rausschmeiße und mir für nochmal 50€ den etwas besseren kaufen würde.
    ach so. naja das ist halt ansichtssache. mir reicht die pumpe vollkommen.


    Und heute werde ich dann noch RAM-Kühler (nicht wassergekühlt) installieren da die RAMs ein wenig heiß sind. Bilder werde ich dann auch online stellen.
    ---------
    Hatte ja geschrieben das ich heute den RAM-Kühler installieren wollte.

    Leider ist meine Grafikkarte im Weg und ich kann den OCZ XTC Cooler nicht verbauen.
    Was kann man da jetzt machen?
    Wie kriege ich es hin das der RAM gekühlt wird da die doch sehr heiss werden.

    Habt ihr vielleicht ne Lösung?
    Geändert von Brigitta (10.08.2008 um 04:58 Uhr) Grund: Doppelpost zusammengeführt, bitte "Änern" - Button nutzen.
    Core i7-2600K @ 4,6 GHz, ASUS P8P67 Pro, 8 GB G.Skill RipJaws Kit 8GB DDR3-1600, Gainward Nvidia Geforce GTX 480 @ GPU-Takt: 700 MHz, RAM-Takt: 1850 MHz, Shader-Takt: 1400 MHz, Windows 7 x64

    Mein PC @ sysprofile
    [Erfahrungsbericht] Cosmos S - Einbau meiner WaKü mit Anleitung und vielen Bildern

  19. #18
    Lt. Commander
    Dabei seit
    Dez 2007
    Beiträge
    1.631

    AW: Einbau meiner WaKü mit Anleitung und Bildern

    http://www.caseking.de/shop/catalog/...er::10736.html


    So etwas in der Art müsste doch passen und sollte auch ganz ordentlich die Wärme abgeben.
    27" iMac
    Alienware M17

  20. #19
    Lt. Junior Grade
    Ersteller dieses Themas

    Dabei seit
    Okt 2004
    Ort
    Berlin
    Beiträge
    287

    AW: Einbau meiner WaKü mit Anleitung und Bildern

    Zitat Zitat von kleinDENGO Beitrag anzeigen
    http://www.caseking.de/shop/catalog/...er::10736.html


    So etwas in der Art müsste doch passen und sollte auch ganz ordentlich die Wärme abgeben.
    Ja sollte es. Aber da kein richtiger Luftstrom im Gehäuse vorhanden ist bringt mir das nicht viel.
    Da muss ich mir wohl noch nen 120mm Lüfter irgendwo reinbasteln
    Core i7-2600K @ 4,6 GHz, ASUS P8P67 Pro, 8 GB G.Skill RipJaws Kit 8GB DDR3-1600, Gainward Nvidia Geforce GTX 480 @ GPU-Takt: 700 MHz, RAM-Takt: 1850 MHz, Shader-Takt: 1400 MHz, Windows 7 x64

    Mein PC @ sysprofile
    [Erfahrungsbericht] Cosmos S - Einbau meiner WaKü mit Anleitung und vielen Bildern

  21. #20
    Captain
    Dabei seit
    Apr 2008
    Beiträge
    3.240

    AW: Einbau meiner WaKü mit Anleitung und Bildern


Berechtigungen

  • Neue Themen erstellen: Nein
  • Themen beantworten: Nein
  • Anhänge hochladen: Nein
  • Beiträge bearbeiten: Nein
  •
