AMD Radeon HD 7750 mit 900 MHz im Test: Kleines Update, große Wirkung

Einleitung

Die Radeon HD 7750 hat uns zur Produktvorstellung nur bedingt gefallen. Zwar hat die Grafikkarte auf der Habenseite eine sehr niedrige Leistungsaufnahme, die Performance wusste aber nicht zu überzeugen. Denn der Abstand zur Radeon HD 7770 ist sehr groß und der 3D-Beschleuniger schafft es nicht, die Radeon HD 6770 einzuholen, geschweige denn zu überholen.

AMD ist anscheinend ähnlicher Meinung, denn der Chipspezialist hat vor Kurzem das Referenzdesign geändert, was wir uns an dieser Stelle deshalb noch einmal genauer ansehen. AMD hat die Taktraten beim neuen Design nach oben gezogen, der Kerntakt liegt nun bei 900 statt 800 MHz.

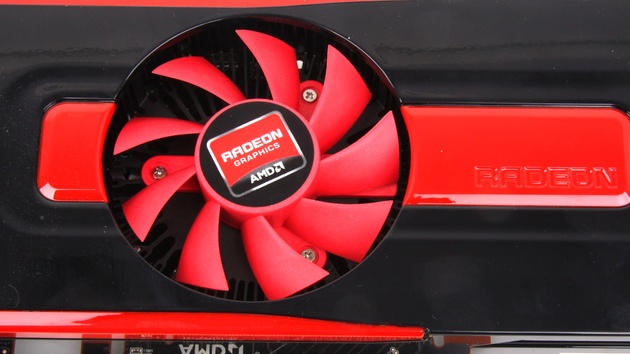

Darüber hinaus setzt man interessanterweise auf das Kühlsystem der Radeon HD 7770, während die ursprüngliche Radeon HD 7750 noch mit einem eigenen Kühler im Single-Slot-Design ausgestattet war. Es hat also durchaus die ein oder andere Modifikation gegeben. Was für Vorteile bringen diese? Und wie sieht es mit den Schwachstellen aus? Das klären wir auf den folgenden Seiten.

Technische Eckdaten

Technisch gesehen ist die Radeon HD 7750 V2 nichts anderes als eine von Haus aus übertaktete Radeon HD 7750. So kommt erneut die Cape-Verde-GPU zum Einsatz. Die Anzahl der Ausführungseinheiten ist gleich geblieben, dasselbe gilt für den Speicherausbau und das Speicherinterface.

Die GPU taktet anstatt mit 800 MHz jedoch mit flotteren 900 MHz, weswegen auch die komplette Rohleistung ein wenig ansteigt. Weitere Änderungen gibt es jedoch nicht. Wie die TDP bei der neuen Version ausfällt, gibt AMD nicht an – natürlich liegt sie etwas höher als beim Ursprungsmodell. Genauere Details zur Technik der Radeon HD 7750 finden sich in unserem Launch-Artikel zur „alten“ Karte.

	Radeon HD 5770/6770	Radeon HD 7750	Radeon HD 7750 900 MHz	Radeon HD 7770	GeForce GTX 460
Logo
Chip	Juniper	Cape Verde	Cape Verde	Cape Verde	GF104
Transistoren	ca. 1,04 Mrd.	ca. 1,5 Mrd.	ca. 1,5 Mrd.	ca. 1,5 Mrd.	ca. 1,95 Mrd.
Fertigung	40 nm	28 nm	28 nm	28 nm	40 nm
Chiptakt	850 MHz	800 MHz	900 MHz	1.000 MHz	675 MHz
Boost-Takt	X	X	X	X	X
Shadertakt	850 MHz	800 MHz	900 MHz	1.000 MHz	1.350 MHz
Shader-Einheiten (MADD)	160 (5D)	512 (1D)	512 (1D)	640 (1D)	336 (1D)
FLOPs (MAD)	1.360 GFLOPS	819 GFLOPS	922 GFLOPS	1.280 GFLOPS	907 GFLOPS
ROPs	16	16	16	16	32
Pixelfüllrate	13.600 MPix/s	12.800 MPix/s	14.400 MPix/s	16.000 MPix/s	18.900 MPix/s
TMUs	40	32	32	40	56
Texelfüllrate	34.000 MTex/s	25.600 MTex/s	28.800 MTex/s	40.000 MTex/s	37.800 MTex/s
Shader-Model	SM 5	SM 5.1	SM 5.1	SM 5.1	SM 5
effektive Windows Stromsparfunktion	✓	✓ (ZeroCore)	✓ (ZeroCore)	✓ (ZeroCore)	✓
Speichermenge	1.024 MB GDDR5	1.024 MB GDDR5	1.024 MB GDDR5	1.024 MB GDDR5	1.024 MB GDDR5
Speichertakt	2.400 MHz	2.250 MHz	2.250 MHz	2.250 MHz	1.800 MHz
Speicherinterface	128 Bit	128 Bit	128 Bit	128 Bit	256 Bit
Speicherbandbreite	76.800 MB/s	72.000 MB/s	72.000 MB/s	72.000 MB/s	115.200 MB/s
Stromangaben Typisch/Maximal	?/108 Watt	55/? Watt	?/? Watt	80/? Watt	160/? Watt
