Asus TUF Gaming B650-PLUS WIFI in Gehäuse montieren

[Flipperooo]

Hi zusammen,
ich möchte mein oben genanntes Mainboard in mein be quiet bure base 500FX Gehäuse einbauen.
Wo es hinkommt etc ist klar, ich bin mir aber nicht sicher, ob es Abstandshalter oder so benötigt.

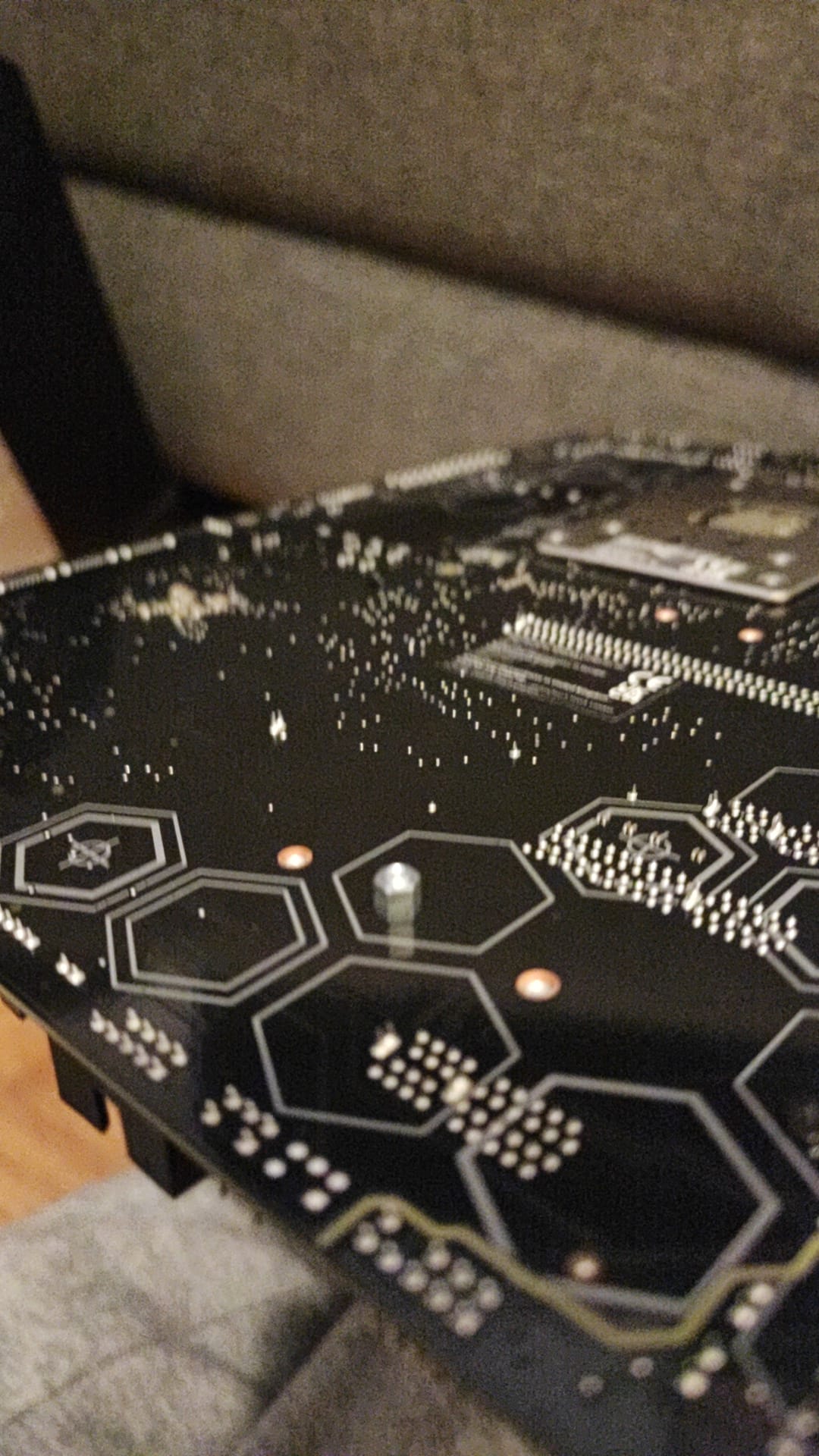

Es gibt die 8 Schrauben, die zu befestigen sind und relativ in der Mitte ist dieser Pin, der dafür sorgt, dass es richtig platziert ist und sich vor dem Festschrauben nicht mehr bewegt. Kann ich es einfach so einsetzen und festschrauben oder muss ich noch Abstandshalter einbauen oder andere Sachen?

Danke
Simon

Ergänzung (7. Dezember 2023)

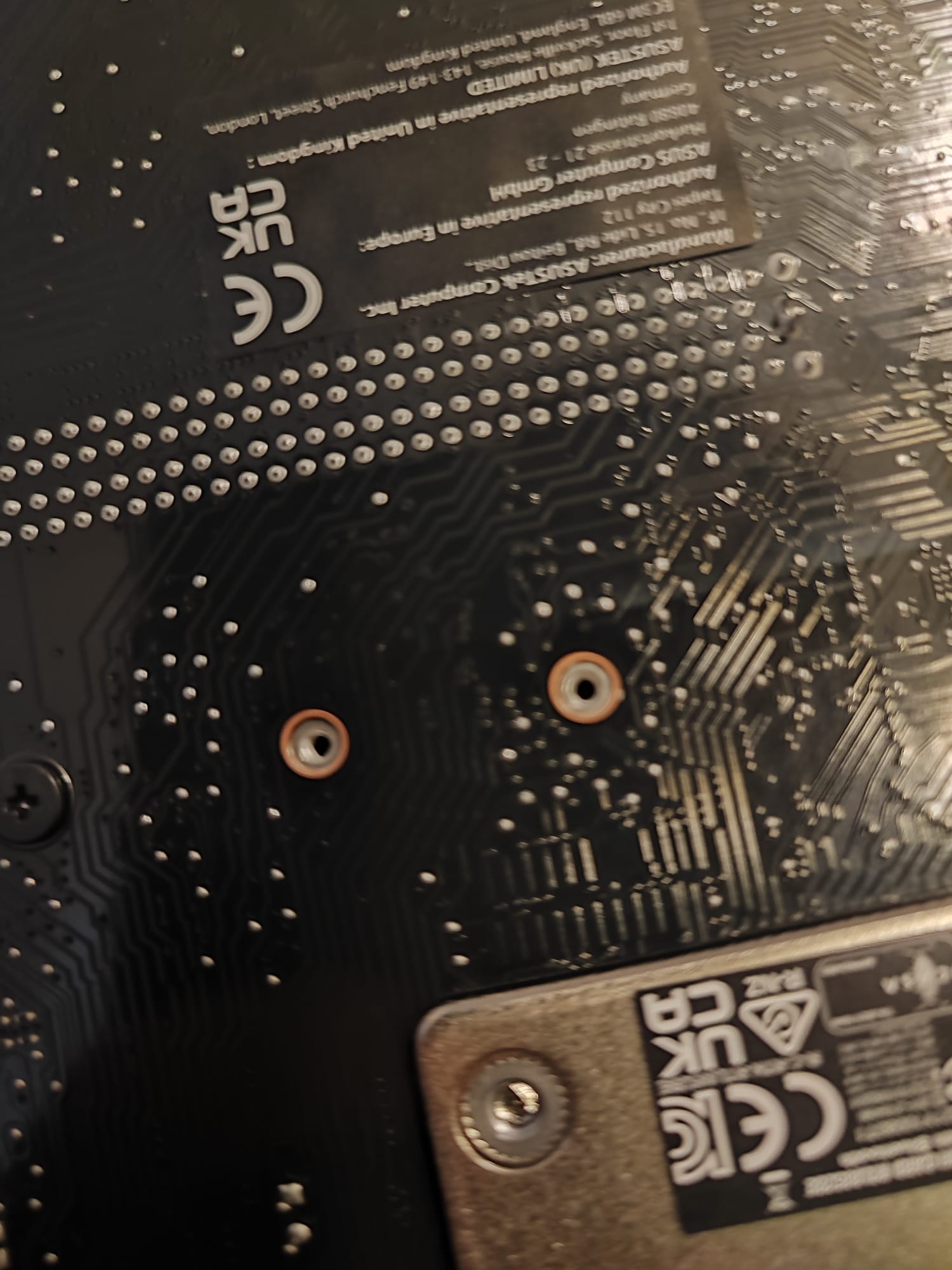

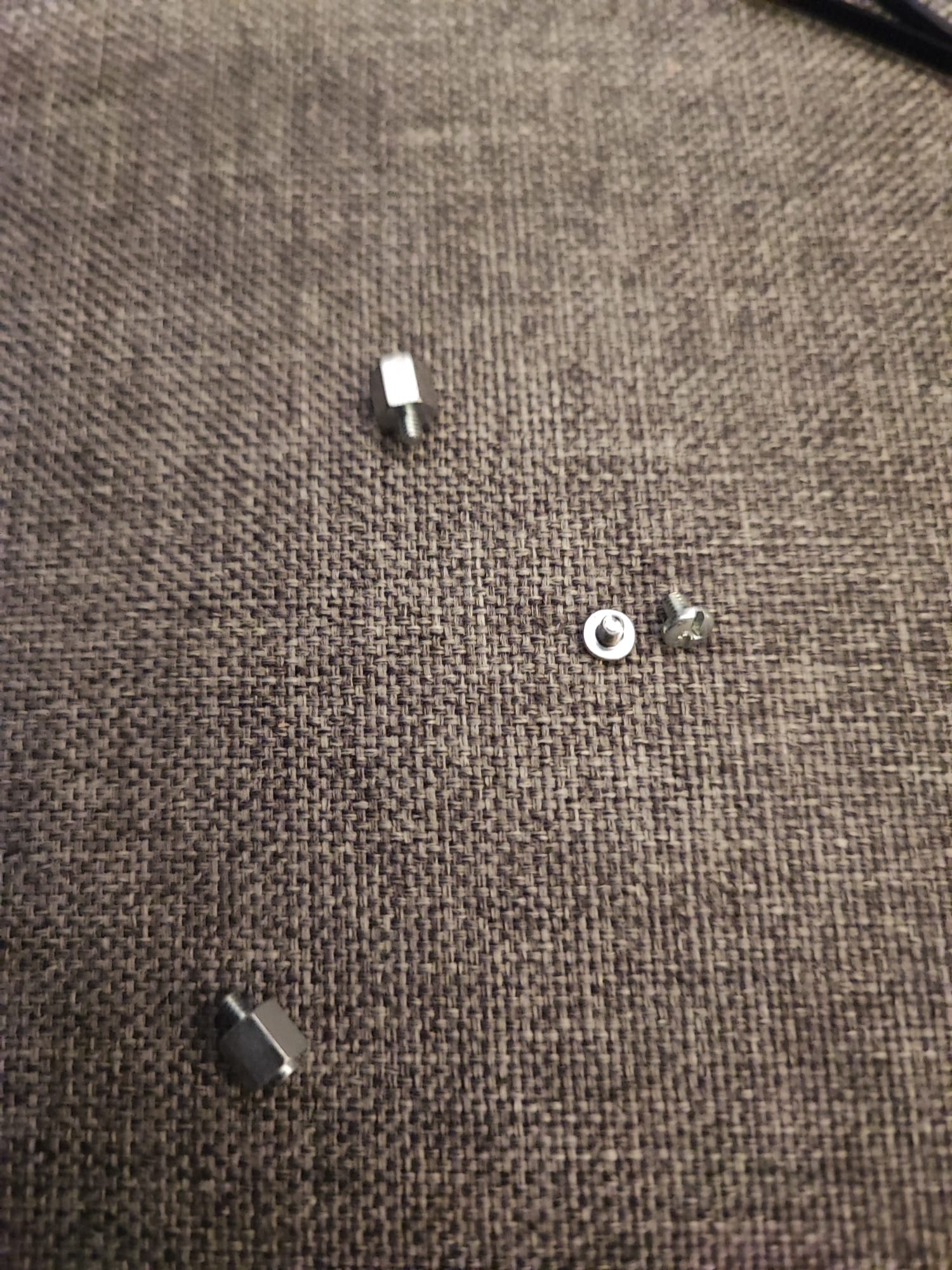

Edit: auf der Rückseite habe ich 6 Löcher, es wurden aber nur 2 von den Teilen mitgeliefert, sind das die richtigen Löcher und Halter? Wieso dann nur 2? Muss ich noch 4 kaufen?

Danke im Voraus



[Maxysch]

Also Abstandhalter müssen unbedingt dran wenn du keinen kurzen an der Platine haben willst
Sind die abgebildeten Löcher nicht zufällig die Befestigung von M2 SSD? 😏
@Flipperooo sei bitte Vorsichtig und guck dir mal ein paar Videos oder lese etwas bevor du solche Sachen anfängst.



[Flipperooo]

Okay hast recht, ist das screw package für M2 SSD.
Beim Gehäuse sind aber auch keine Abstandshalter dabei glaube ich, kann es sein, dass diese im Gehäuse bereits vorinstalliert sind?



[Maxysch]

Bei einem neuen Gehäuse ist da immer eine Tüte dabei und manchmal sind auch Abstandhalter vorinstalliert.



[Hauro]

ann es sein, dass diese im Gehäuse bereits vorinstalliert sind?

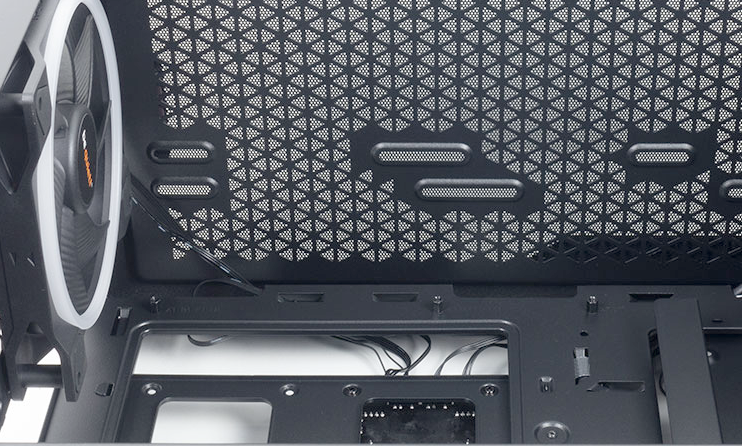

Beim Pure Base 500FX ja.

PURE BASE 500 FX | Black leise essential PC Gehäuse von be quiet!

Handbuch Seite 20!

Dennoch den korrekten Sitz für den ATX Formfaktor überprüfen und ob alle gesetzte sind.



[Flipperooo]

Okay danke, also muss ich keine weiteren Abstandshalter installieren, sondern kann das Mainboard einfach reinschrauben?



[Maxysch]

Guck das die Löcher am Board und Abstandhalter am Gehäuse übereinstimmen und kein Abstandhalter irgendwo unter dem Board an die Rückwand drückt.



[Hauro]

Okay danke, also muss ich keine weiteren Abstandshalter installieren, sondern kann das Mainboard einfach reinschrauben?

Überprüfen ob alle Abstandshalter korrekt gesetzt sind, da wo die rot umkreisten Montagelöcher sind - und nur da.

[Quelle: TUF GAMING B650-PLUS WIFI User’s Manual ( English Edition )]

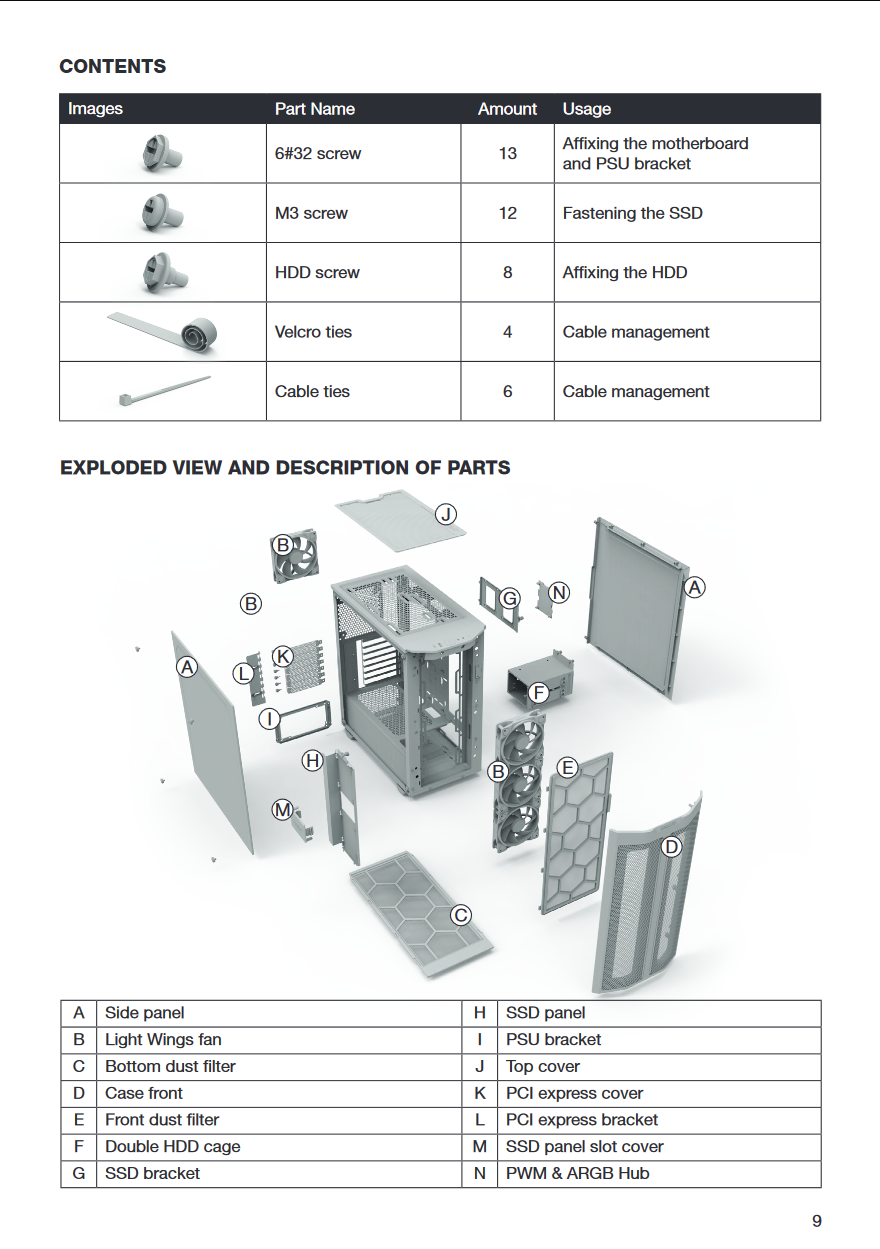

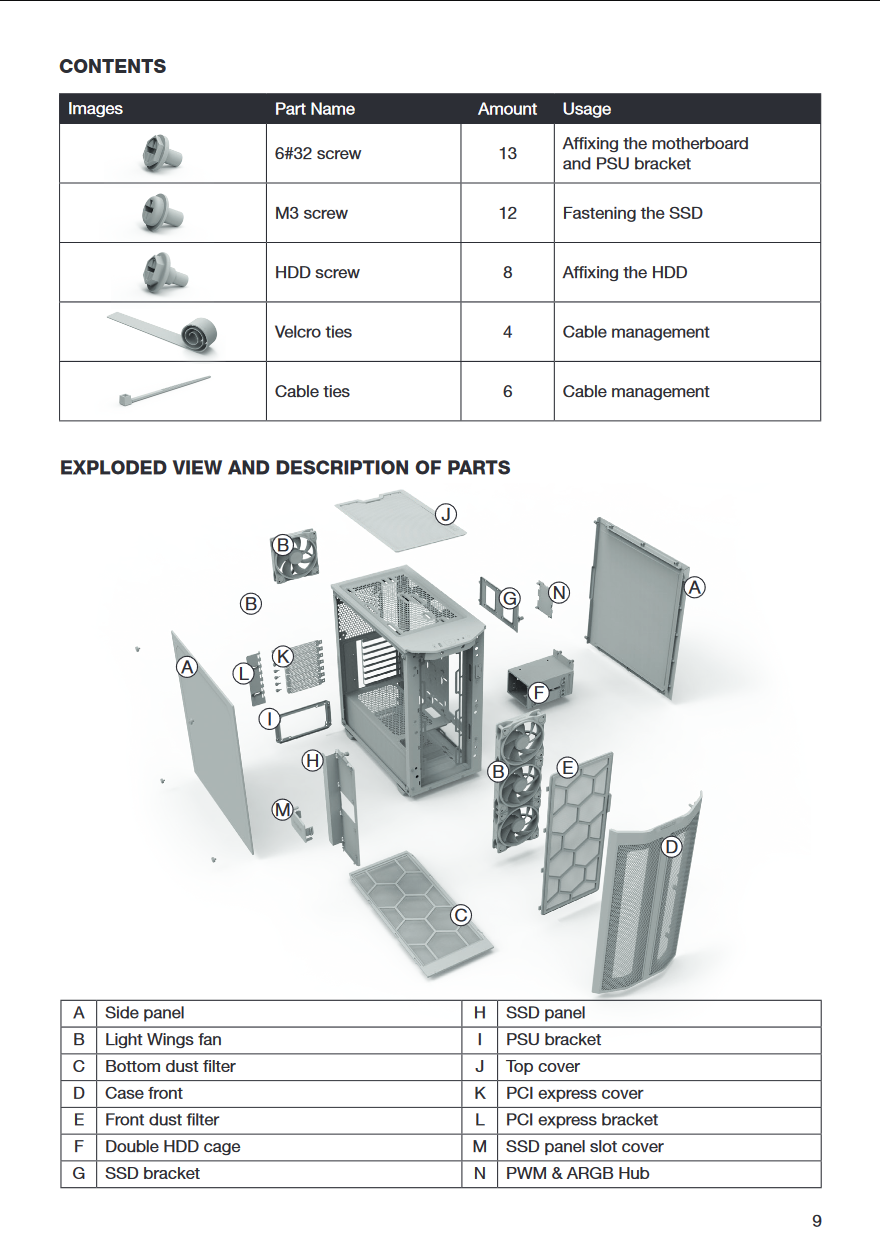

Befestigt wird das Motherboard mit den 6#32 Schrauben:


[Quelle: PURE BASE 500 FX Handbuch]
