Kompletter Heimnetzaufbau

[Ezechiel]

Schönen guten Tag an die Runde,

ich bräuchte mal etwas Hilfe bei der Erstellung der Einkaufsliste. Demnächst steht bei mir im gekauften Haus die Renovierung an und damit auch die Netzwerkausstattung.

Bisher habe ich
13 Anschlüsse
3 WLAN AP
vorgesehen.

Das ganze soll in einen Netzwerkschrank im Keller zusammen mit der NAS (Synology DS220+) sowie der Fritzbox (7530)

Bisher steht auf meiner Liste:

Kabel:
Cat 7 Simplex (https://www.kabelscheune.de/Netzwer...eitung-Datenleitung-Cat-7-Simplex-orange.html)

Schrank:
19 Zoll 15HE (https://www.kabelscheune.de/Netzwer...k-Wandgehaeuse-Flat-Pack-19-Zoll-schwarz.html)

Patchpanel:
24 Cat. 6a Keystone Module (https://www.kabelscheune.de/Keystone-Module/Cat-6a-Keystone-Modul-Netzwerk-RJ45-Buchse.html)
Leerblech (https://www.kabelscheune.de/Keyston...ystone-Module-19-Zoll-Rackeinbau-schwarz.html)

Netzwerkdose:
Deleycon 1 Fach (https://www.amazon.de/deleyCON-Netzwerkdosen-Unterputz-Netzwerkdose-Netzwerkkabel/dp/B088NKBKJD/ref=sr_1_17?__mk_de_DE=ÅMÅŽÕÑ&crid=2HT0QLLFNVOPP&keywords=Netzwerk+dose+UPV&qid=1686497499&s=computers&sprefix=netzwerk+dose+upv,computers,70&sr=1-17&th=1)
Deleycon 2 Fach (https://www.amazon.de/deleyCON-Netz...f3-b30e-bf4badbffe96&pd_rd_i=B076F7NL4G&psc=1)

WLAN AP:
UniFI 6 Pro (https://www.mindfactory.de/product_info.php/Ubiquiti-UniFi-6-Pro-574-Mbps_1447666.html)

Switch:
UniFI DreamMachineSE (https://www.notebooksbilliger.de/ub...ecial+edition+udm+se+762419?nbbct=4004_idealo)
TP Link 16 Port (https://www.kabelscheune.de/Switches/TP-Link-16-Port-Gigabit-Easy-Smart-Switch.html)

Steckdosenleiste
8 Fach mit Überspannungsschutz (https://www.kabelscheune.de/Netzwer...enleiste-Ueberspannungsschutz-8-fach-Alu.html)

Was mit noch fehlt ist ein Switch inkl. POE

Meine ideale Vorstellung wäre:
Wlan-Mesh, 4 x WLan SIDD (2 xHeimnetz (2,4 & 5 GHz), Gästenetz (2,4 GHz, Smarthome (2,4 GHz)
Steuerbarkeit von WLAN und LAN wenn der Nachwuchs da ist, dass ich denen auch mal das Internet wegnehmen kann Vielleicht auch um sie vom restlichen Netzwerk zu isolieren, falls mal doch beim Surfen einen Virus gefangen wird. Das wäre aber nur ein nützlicher Bonus.

Habe ich noch irgendwas an Hardware vergessen (außer Switch) und kriege ich das mit den 3 SIDD hin im WLAN?

Vielen Dank schonmal und einen schönen restlichen Sommertag



[Rego]

Kleiner Tipp:
Nimm beim Patchpanel, wie Du bei den Wanddosen ja bereits ausgesucht hast, welche mit Keystone-Modulen. Lässt sich viel schöner auflegen und auch später besser dran arbeiten.



[redjack1000]

Was mit noch fehlt ist ein Switch inkl. POE

Wenn Du schon Unifi einsetzten möchtest, bleib dabei und beschaffe einen passenden Switch von Unifi wie z.B.
https://www.omg.de/ubiquiti-networks/unifi/unifi-switch/usw-24-poe/a-21544

Alternativ

https://www.omg.de/ubiquiti-network...fi-switch-lite-16-poe-usw-lite-16-poe/a-22696

und kriege ich das mit den 3 SIDD hin im WLAN?

Klar. Da geht noch einiges mehr mit der Unifi Hardware.

CU
redjack



[Prime2k]

Lieber das Kabel: https://www.draka-cable.com/brandsi...g-neues-kupferdatenkabel-draka-uchome-cat-7a/

Sehr dünn und trotzdem Cat 7a. Wie kommst du auf 13 Anschlüsse? Duplex zu allen Dosen?

Wo genau sind die 3 AP Sender?



[KoKsPfLaNzE]

Fehlt nicht noch eine "Dream Machine" oder ähnliches?
Für die WLAN Verwaltung und die VLANs.

Ein einfacher Controller wird vermutlich nicht reichen für die Netzwerk Verwaltung wenn man einen Nutzer blocken möchte.



[Ezechiel]

@Rego
Danke für den Tipp, dann werde ich das Patchpanel gegen Keystone austauschen.

@redjack1000
Danke die werde ich mir mal genauer anschauen. 24 Ports sollten ja ausreichen, wenn ich jetzt ca. 16 verbrauche.

@Prime2k

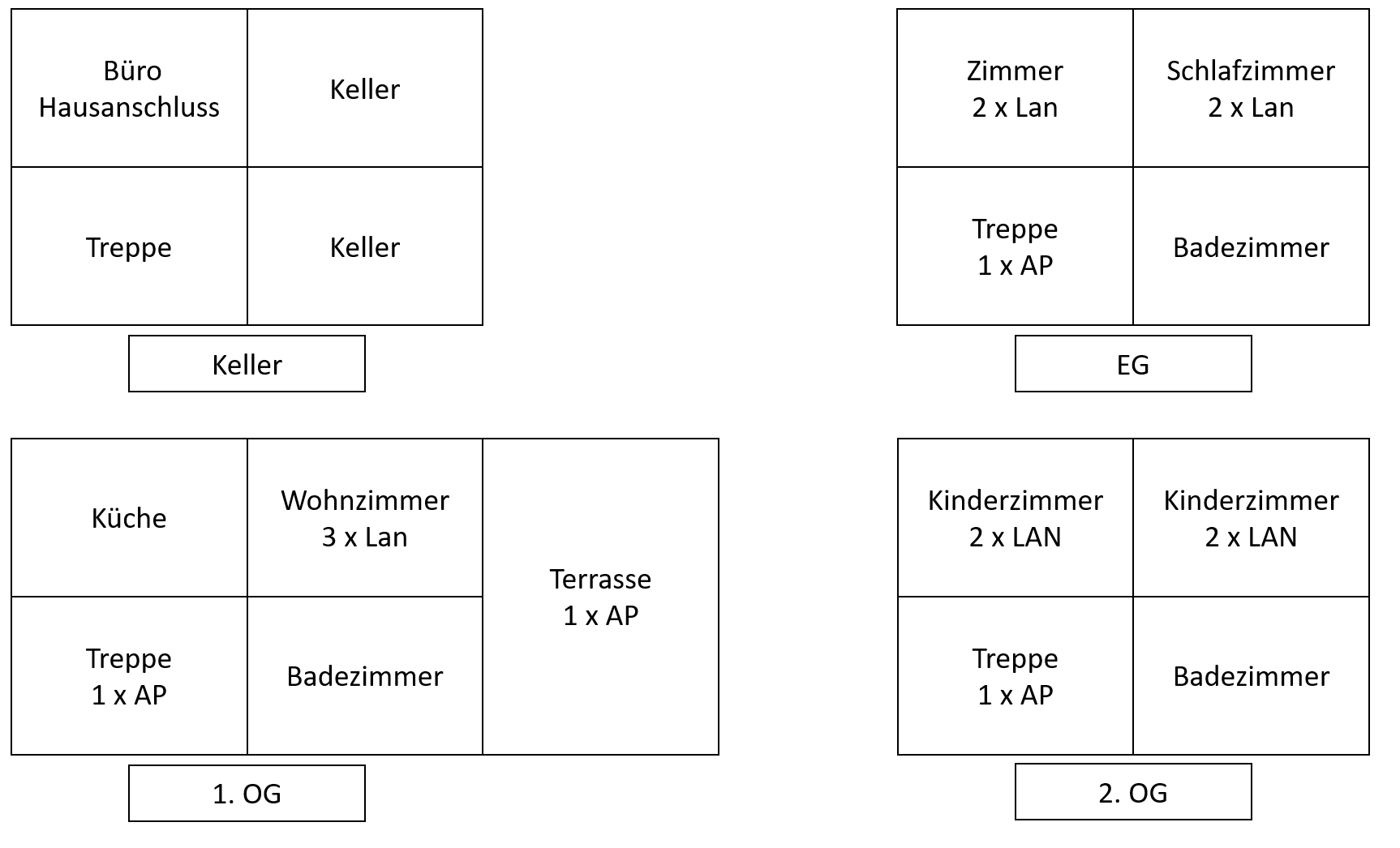

Das ist mal der grobe Übersichtplan. Habe 3 Etagen und alles kommt aus dem Keller.
Habe da auch gerade beim nachzählen gemerkt, dass ich 4 AP dann im Einsatz haben werde.

Ich habe vor jeweils nur einzelne Leitungen zu den Dosen zu ziehen, dafür dann in den Räumen auf den gegenüberliegenden Seiten die Landosen anzubringen. Einzig im Wohnzimmer werde ich wohl Doppeldosen am Fernseher haben für Magenta, Fernseher, Konsole etc.

Ist das Kabel von Draka stabiler?

@KoKsPfLaNzE
Wenn die mir die Verwaltung einfacher macht würde ich sie noch hinzunehmen. Da kommt es mir auch weniger auf das Geld drauf an, sollte ja dann auch ein paar Jahre halten.



[redjack1000]

Wenn die mir die Verwaltung einfacher macht würde ich sie noch hinzunehmen.

Dann nimm die DreamMachineSE, die hat schon 8mal POE mit an Board.

CU
redjack



[Ezechiel]

@redjack1000
Dann brauche ich dazu noch einen normalen 16 Fach Port Switch oder?
Könnte ja dann theoretisch auch die 4 AP sowie die 4 Lan Anschlüsse der Kinderzimmer darüber laufen lassen und diese steuern.



[redjack1000]

Richtig

CU
redjack



[Ezechiel]

Danke für die Hilfe

Habe mal die Einkaufsliste aktualisiert. Sollte jetzt ja dann so passen.



[KoKsPfLaNzE]

Ich würde eher die normale Dream nehmen, wenn es mal eine neue Version gibt dann muss auch nur der teil getauscht werden und nicht auch der eingebaute Switch, was vermutlich auf long term günstiger ist.

Wegen dem Switch in deiner Liste, du solltest einen von Ubi nehmen wir z.b. den USW-24-POE

Ps guck auch das du ein kleines Mini-Rack hast wo Switch, Panel und Dream gut rein passen.


Ps ich selbst nutze nie die Dream, sondern machen das ueber eine Opnsense und hab den Controller dann als VM laufen.
Aber das ist vermutlich bissel to much für dein Heimnetz.



[Ezechiel]

@KoKsPfLaNzE

Das wäre dann die oder?
https://geizhals.de/ubiquiti-unifi-dream-machine-udm-eu-a2176664.html


Dann bräuchte ich aber dann einen 24 managed switch oder?
https://www.notebooksbilliger.de/ubiquiti+usw+24+poe+managed+switch+gen2+644898?nbbct=4004_idealo

Wäre ja dann die Kombi

Kann ich dann auch auf der DreamMachine die Konfiguration des Switches übernehmen?



[redjack1000]

Kann ich dann auch auf der DreamMachine die Konfiguration des Switches übernehmen

Damit konfigurierst Du das ganze Netzwerk.

Lan
Wlan
Vlan
Routing und und und

CU
redjack



[Ezechiel]

@redjack1000

Das ist doch prima, vielen Dank für die ganzen Informationen von euch allen



[KoKsPfLaNzE]

Huch mit der Dream hab ich mist gelabert, sry hab die Versionen durch einander gehauen.

Du solltest die UDM Pro nehmen

https://geizhals.de/ubiquiti-unifi-...abit-managed-nvr-switch-udm-pro-a2227937.html

Die normale Dream, ist net Rackmount.
Die SE hat nur den Vorteil mit POE und den 2.5GB WAN Port(Der dir aber sicher nie was bringt)

Wenn schon Rack hinstellt, solltest auch Rackmount nehmen, sonst könntest auch in ein Regal legen.

Der 24er Switch sieht soweit i.o. aus, da hast nich genug Puffer für später, Thema Kameras und co.

Jenach Inet Anschluss kannst dir die Fritzbox dann auch sparen. Da die UDM das Routing übernimmt.



[Ezechiel]

@KoKsPfLaNzE
Danke dir.

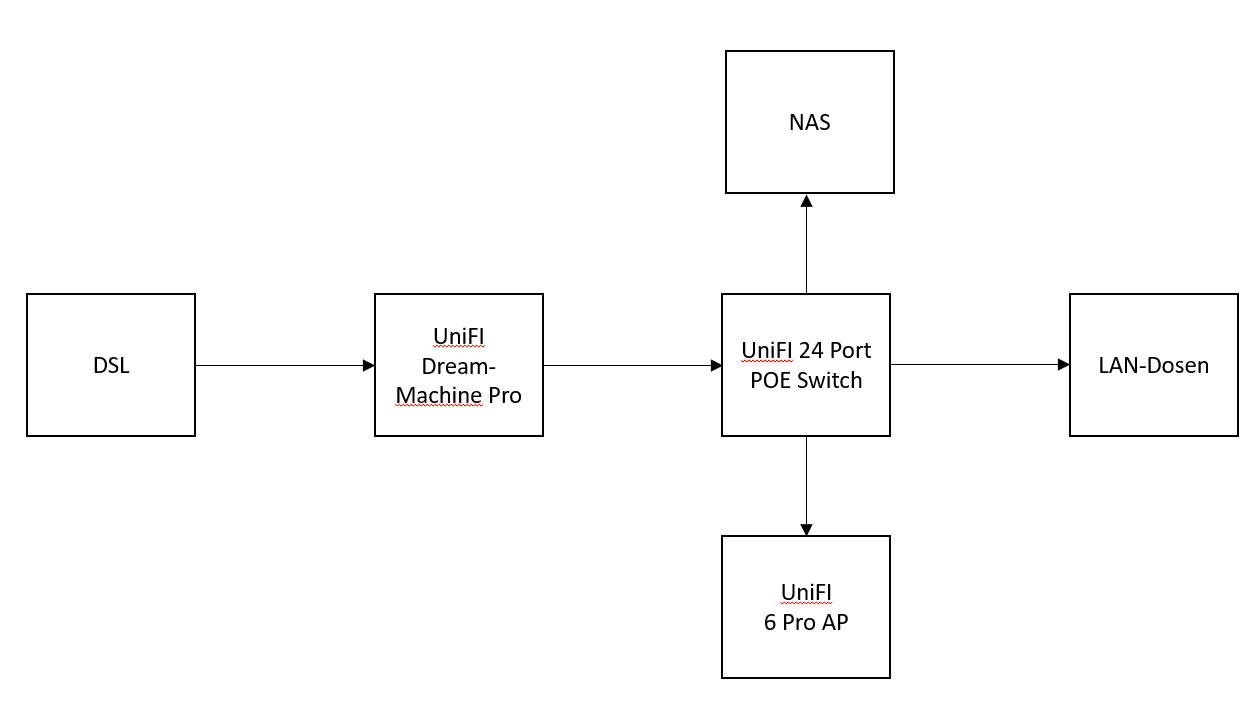

Das wäre dann der geplante Aufbau.

Was mir heute morgen noch eingefallen ist, bekomme ich über die Kombi auch das Festnetz mit DECT zum laufen?
IGMPV3 sollte ja mit der aktuellen Firmware kein Problem mehr darstellen
https://www.adamazing.de/unifi-os-v3-0-19-fuer-udm-pro-unterstuetzt-iptv/



[KoKsPfLaNzE]

Dein DSL kommt sicher via TAE an oder?

Das muss via VDSL-Router/Modem (Fritzbox, Zykel, ...) Terminiert werden und dahinter kommt dann die Dream Machine.

Hatte gedacht bekommst Glasfaser, da sollte es dann meist über ein GF-Modem laufen, oder wie bei Kabel für ein Kabel-Modem im Bridge-Modus.

Ansonsten sieht das auf dem Bild richtig aus=).

Du kannst dann PPOE via VDSL-Router/Modem oder Dream Machine machen, von der Performance sollte man das über die Dream Machine machen und den VDSL-Router in diesen Bridge-Modus setzen.
Problem ist jedoch dann das du vermutlich die Telefonie verlierst, deswegen muss das vermutlich über " PPPoE-Passthrough" laufen.
https://avm.de/service/wissensdaten...nn-die-FRITZ-Box-als-Modem-eingesetzt-werden/

Aber kenn mich bei der Telefonie net wirklich aus.

Es gibt noch diese "DECT Basisstationen". Die kannst via POE mit Stromversorgen und musst deine SIP Daten hinterlegen.
Aber so ganz hab ich das noch nie verwendet =(

Nutzt du Magenta TV, oder nimmst du die Magenta TV App aufm TV?



[Ezechiel]

Genau kommt via TAE, Glasfaserausbau hat dort leider 2021 nicht geklappt mangels Interesse.

Aber wenn ich ja eh die Fritzbox als Modem vorschalte, kann ich ja von dort das DECT verwenden. Eventuell dann noch einen Dect Repeater zwischenschalten. So wichtig ist das Festnetz ja zum Glück nicht mehr.

Habe noch den klassischen Receiver "MR401". Wobei da ja mittlerweile die Telekom auch MagentaTVone anbietet, welches nicht mehr IGMPV benötigt.



[KoKsPfLaNzE]

Ich würde auch erstmal über die Fritzbox das DECT machen und schauen wie es läuft.

Zu MagentaTV, vermutlich wird es mit der 3 Version, wie auch in deinem Link funktionieren.
Testen kann ich es bei mir jedoch nicht=(



[Ezechiel]

Ja werde das dein einfach mal ausprobieren. Erweitern kann ich ja dann immer noch.

Wenn es nicht klappen sollte, werde ich halt bei der Telekom den neuen Receiver bestellen, ein Austausch sollte kein Problem darstellen. Das meiste läuft eh über Mediathek, MagentaTV ist nur da, weil es eine fast kostenlose Beigabe ist.

Aber noch eine Verständnisfrage, die WLAN AP von UniFi kann man doch auch theoretisch ohne die DreamMachine verwalten und konfigurieren oder? So das ich theoretisch nur mit dem Switch anfangen könnte und die Machine dann nachrüste.
