Falsche Farben über Videograbber

[KillerCakes]

Hallo zusammen,

Ich hoffe ihr könnt mir weiterhelfen, da ich mit meinem Latein am Ende bin.

ich habe mir das Ambilight anhand dieses Videos zusammengebaut.

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung

Einzig beim Konverter wich ich von der Konfiguration ab, da der dort gennate nichtmal die Grundfarben richtig darstellte.

Dieser ist nun verbaut.
https://www.amazon.de/gp/product/B01K7HYOAC/ref=ppx_yo_dt_b_asin_title_o01_s01?ie=UTF8&psc=1

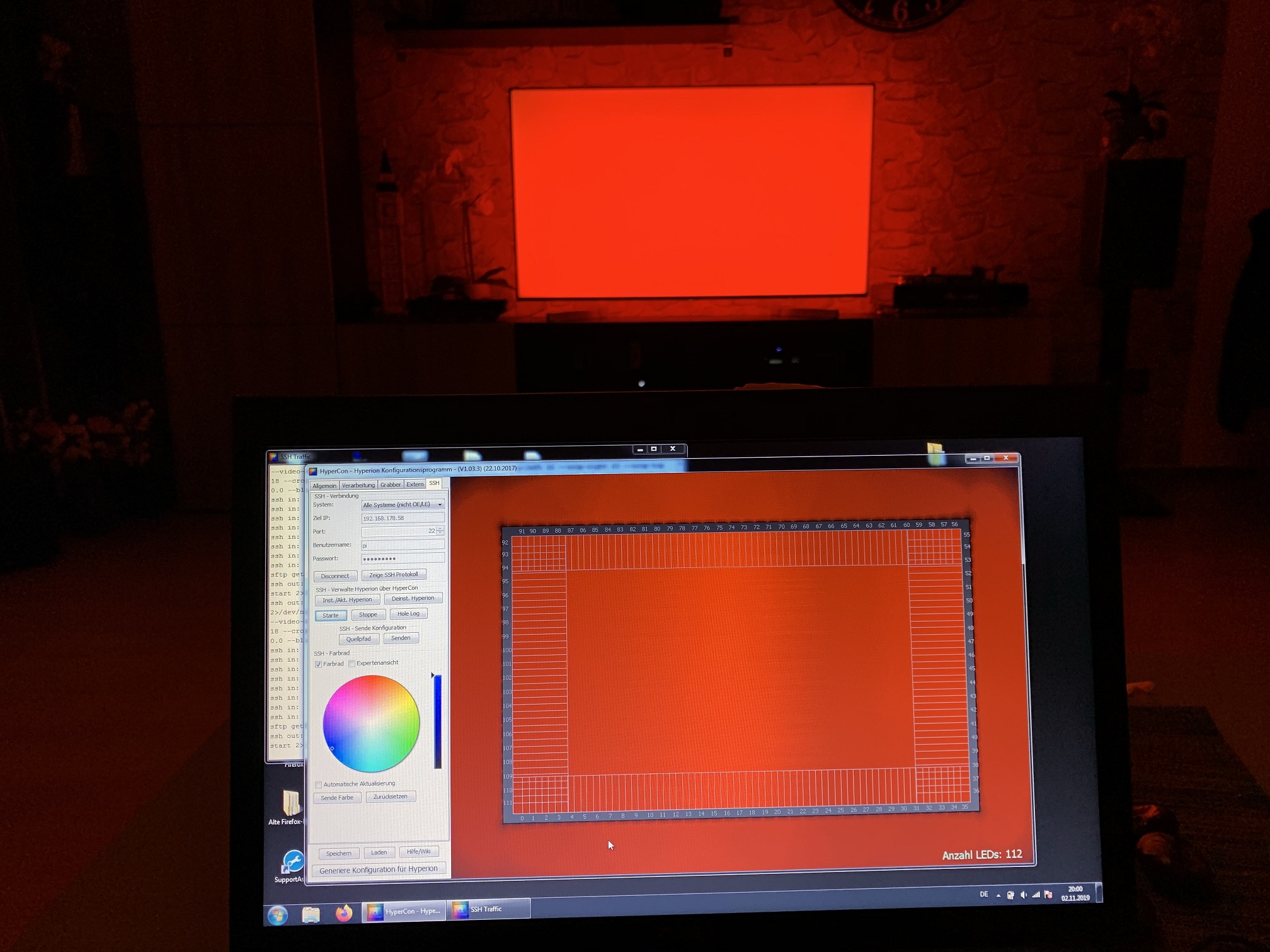

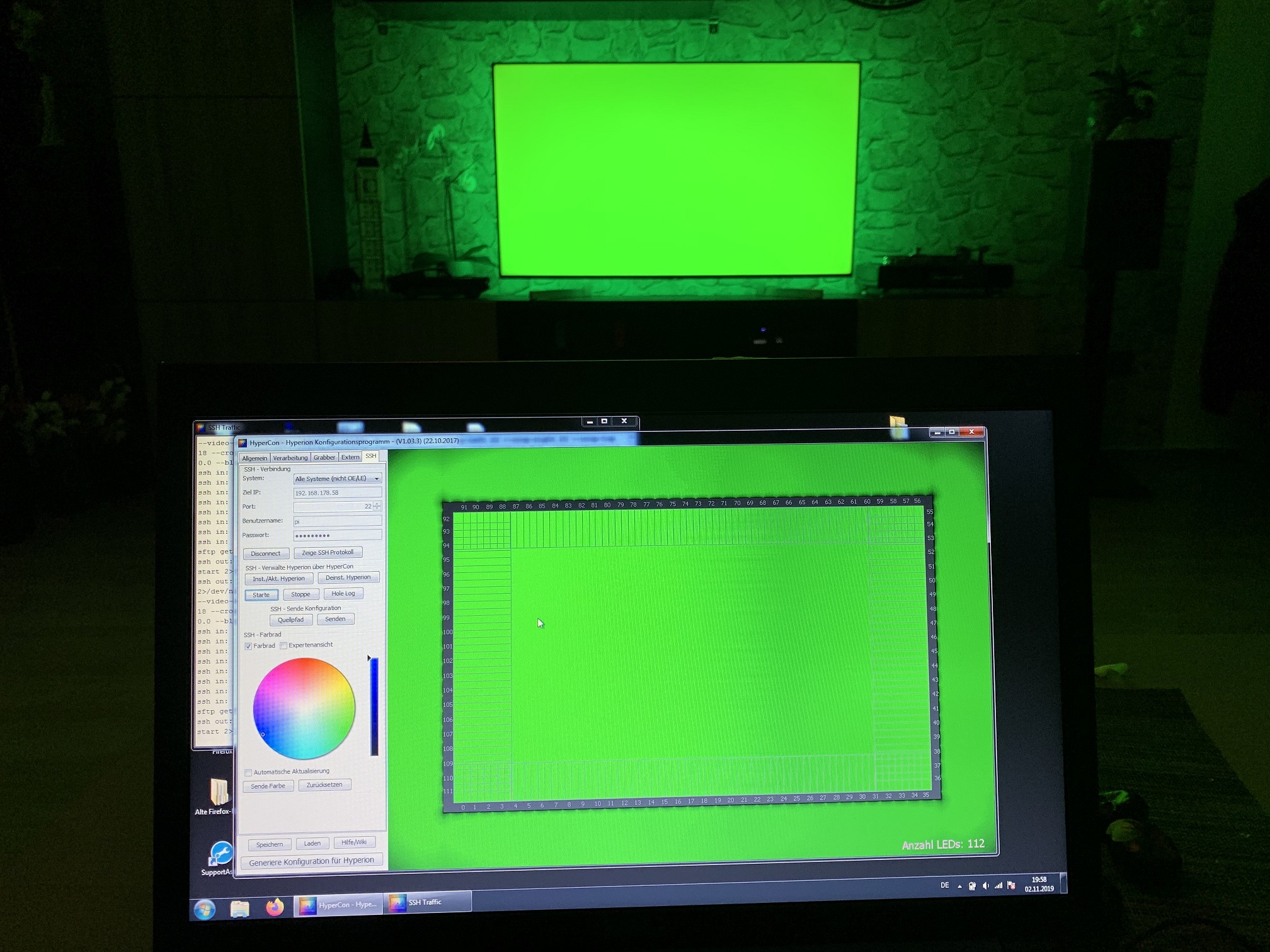

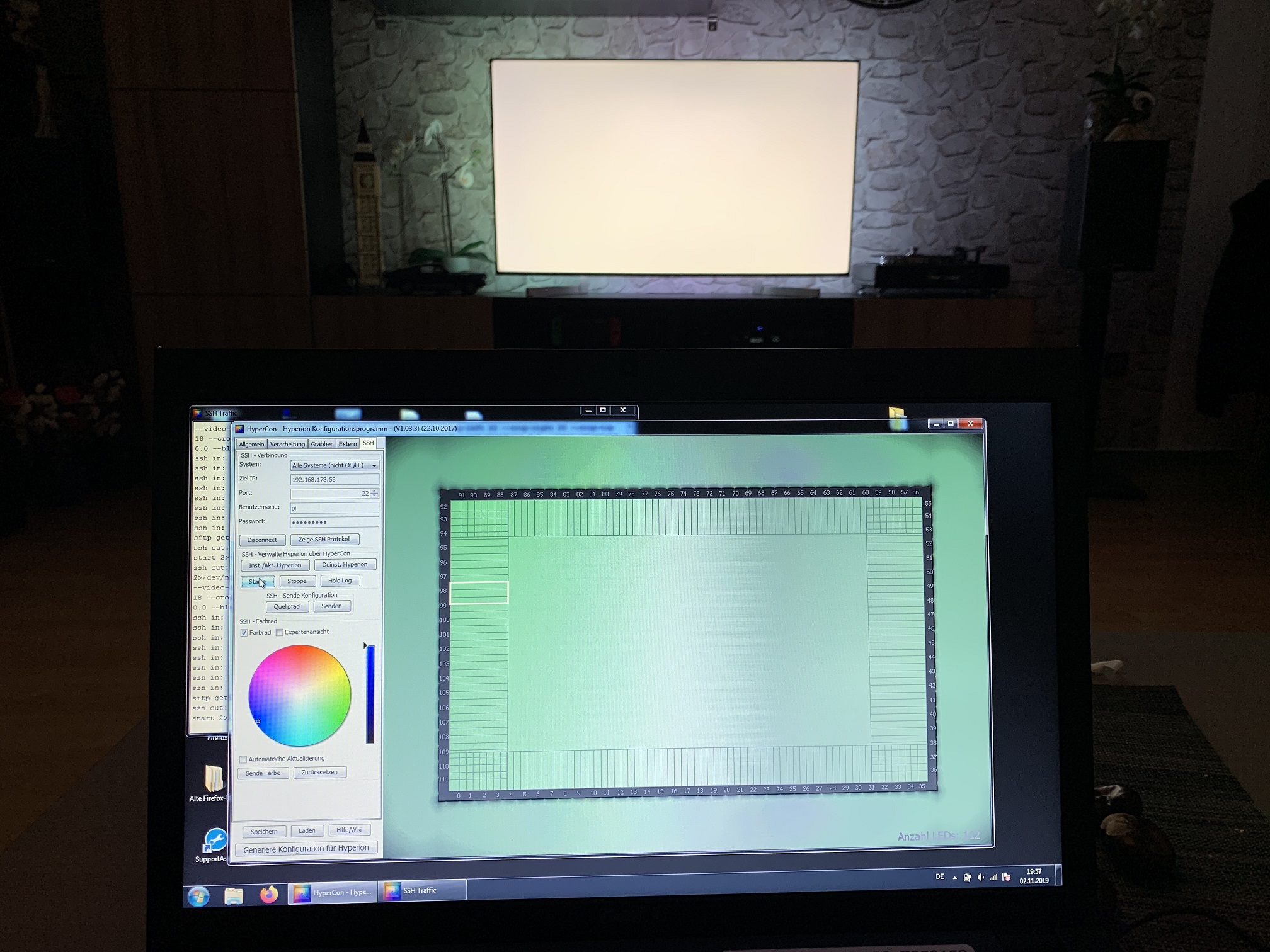

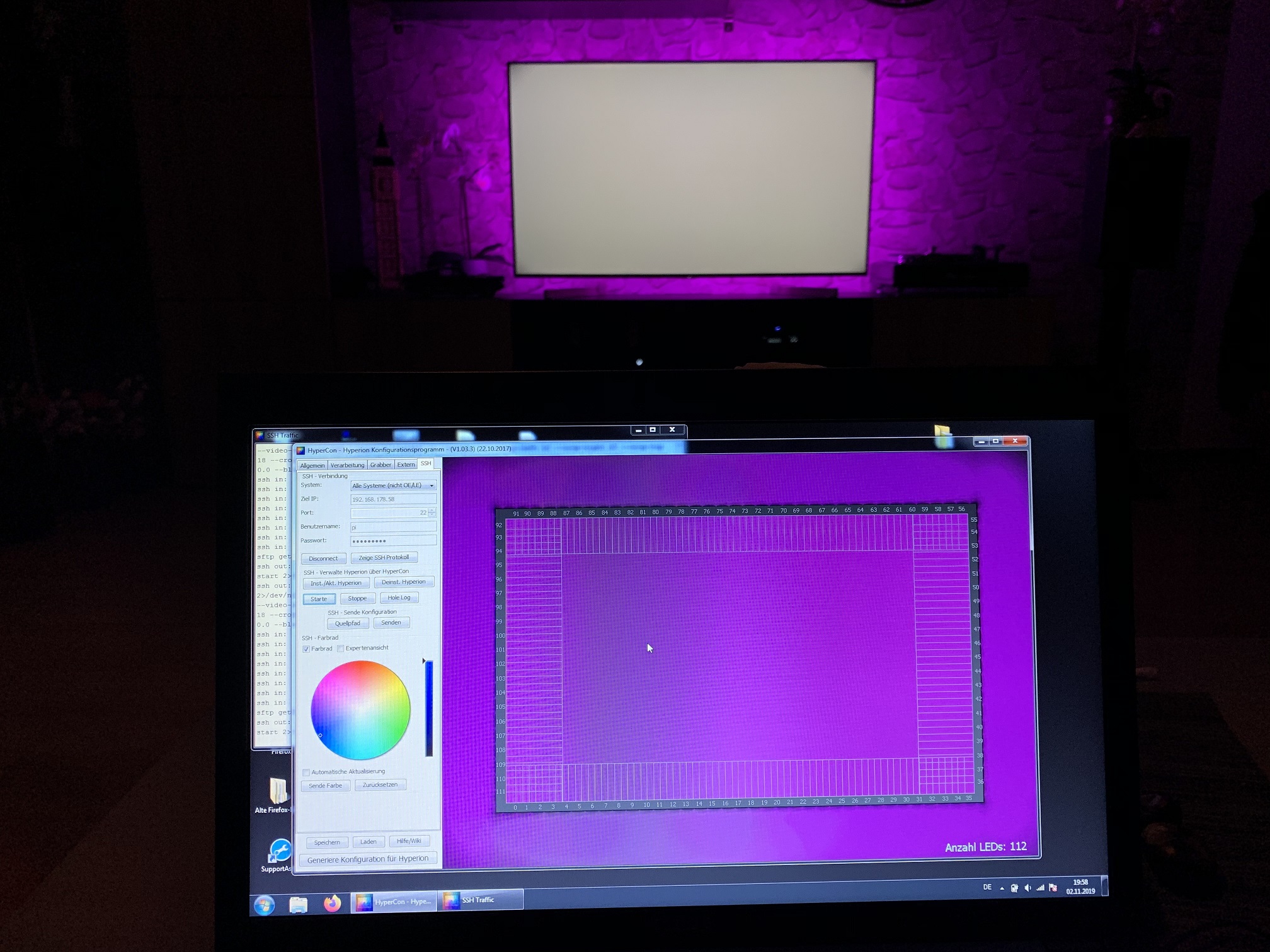

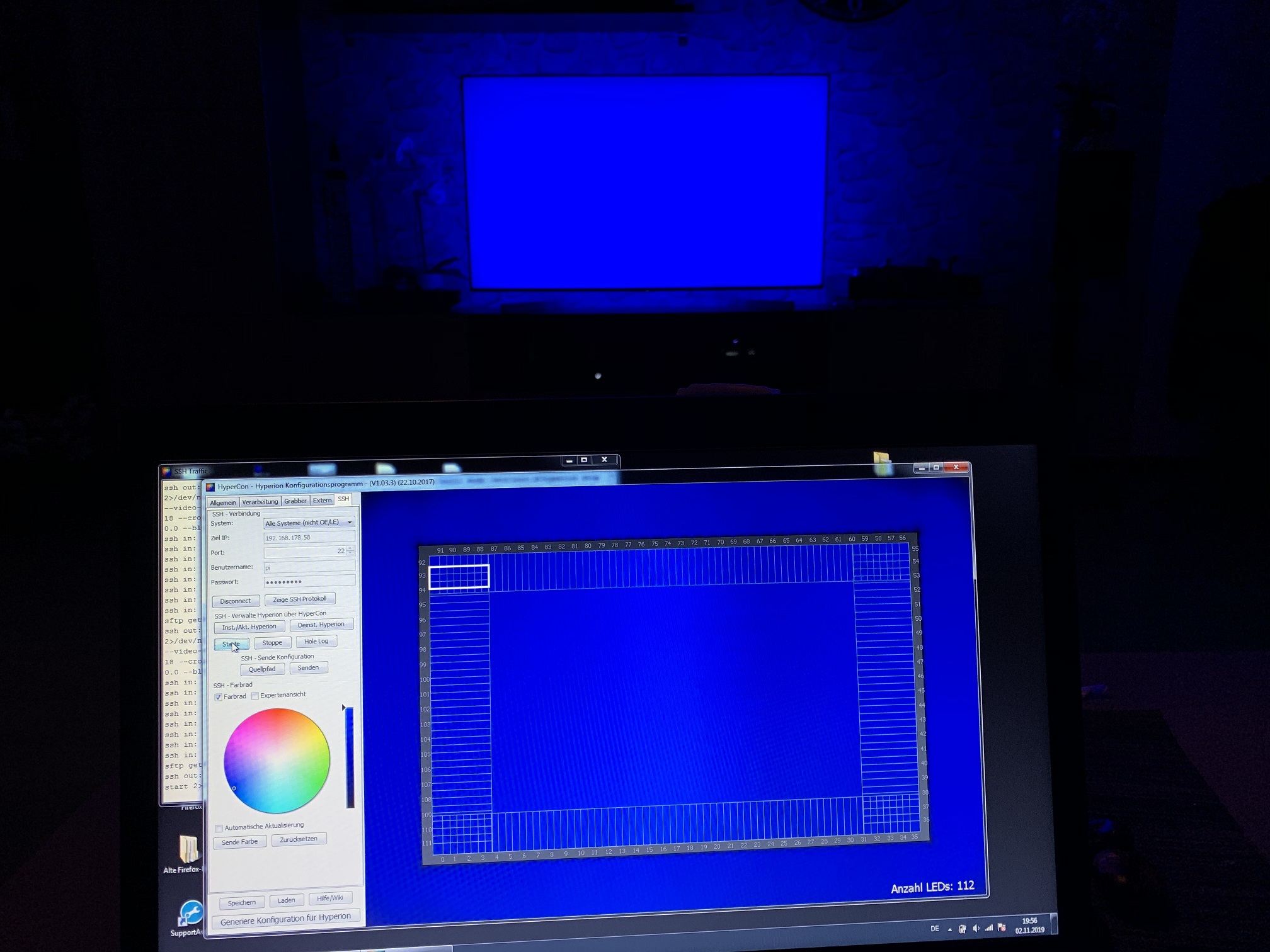

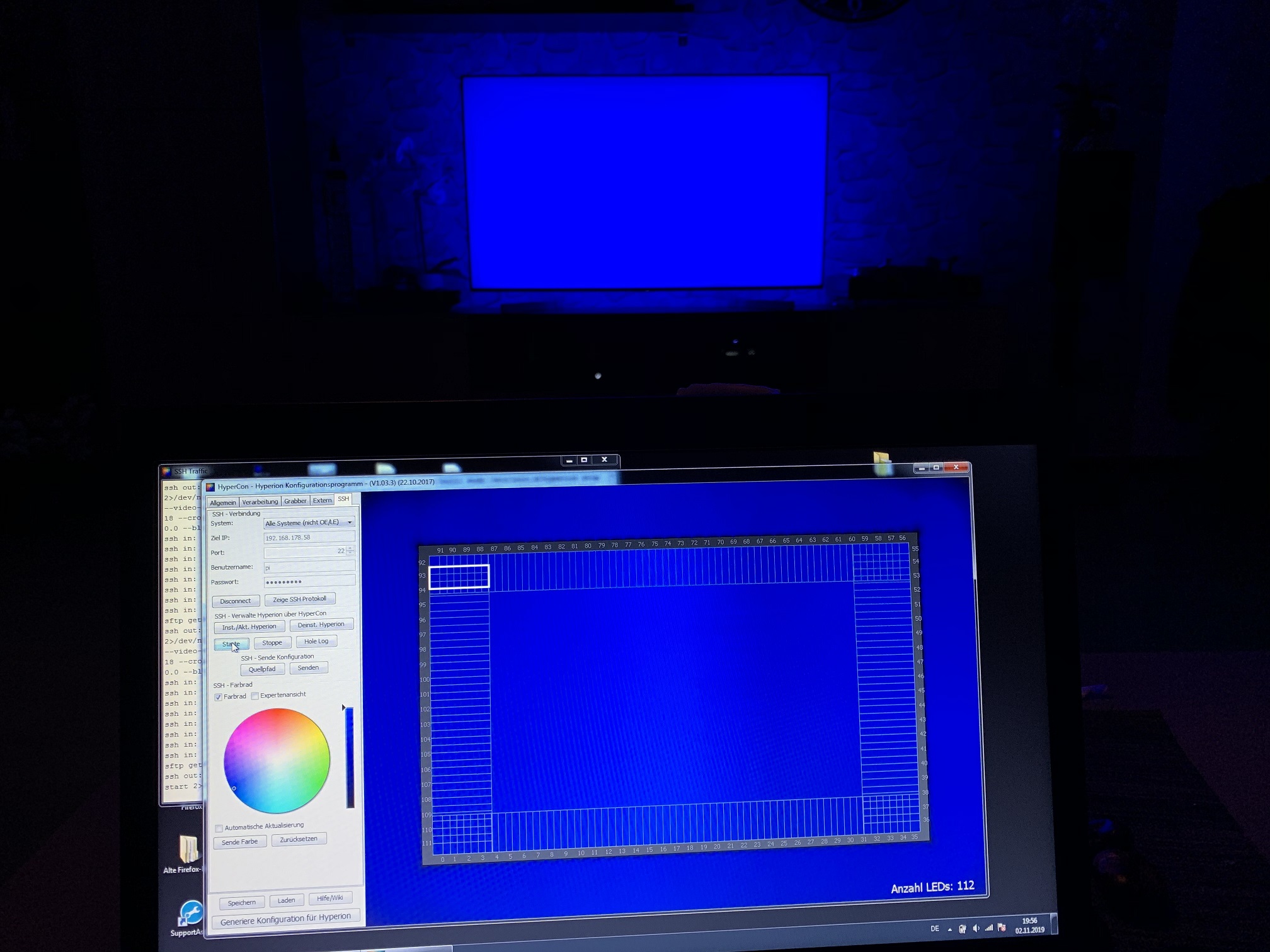

Gebe ich Farben über die Hypercon Config vor, passt alles wunderbar.

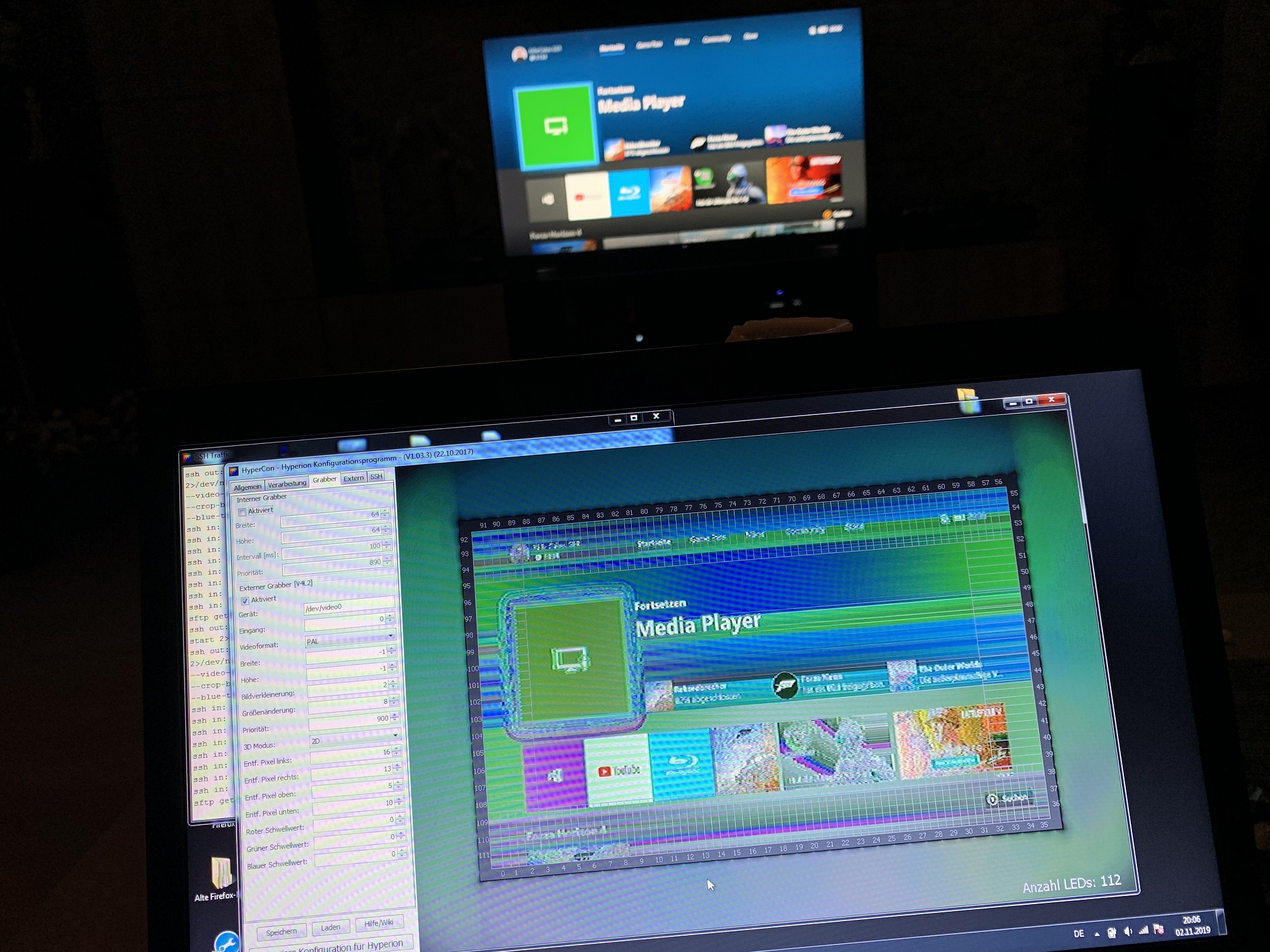

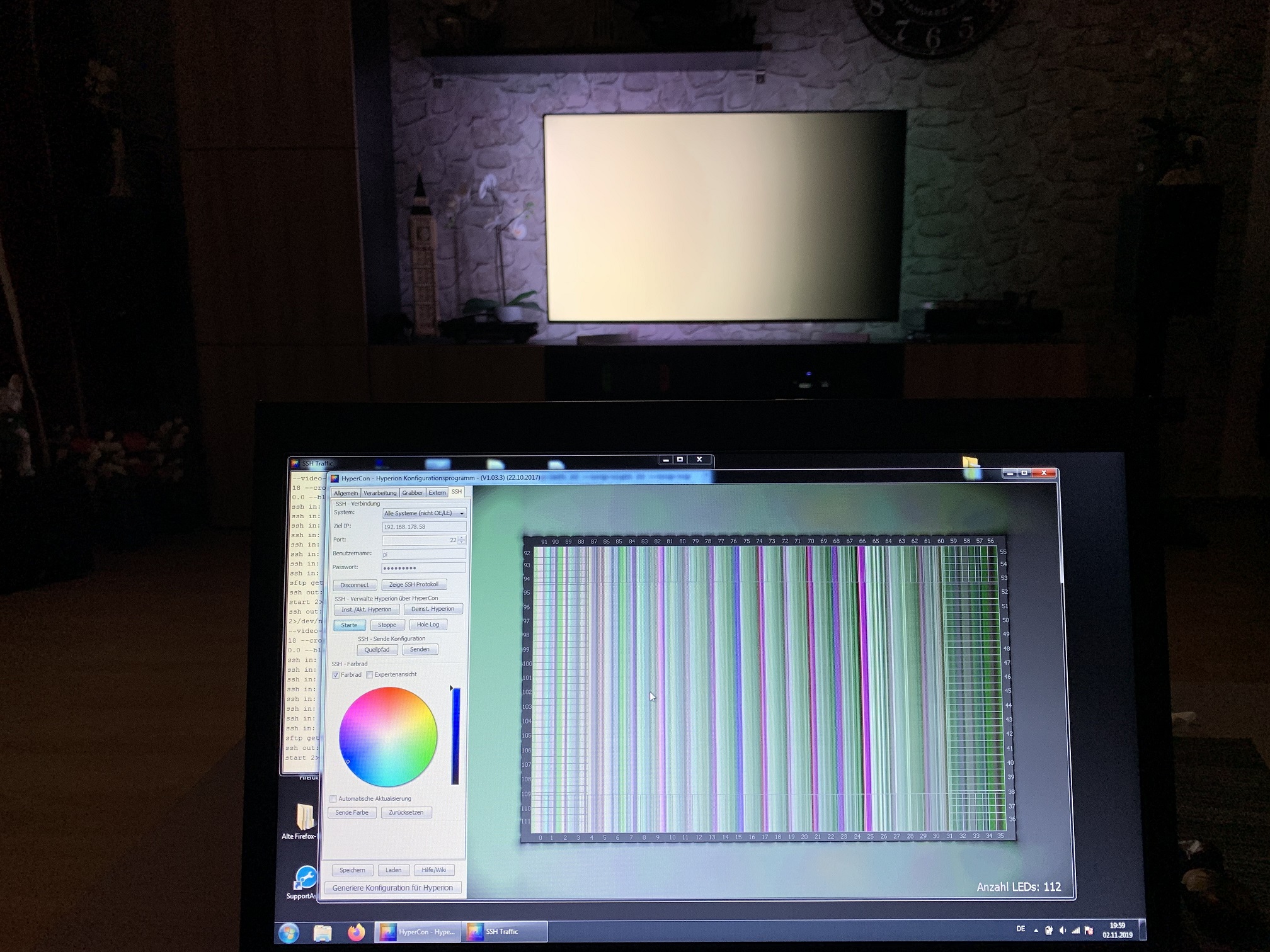

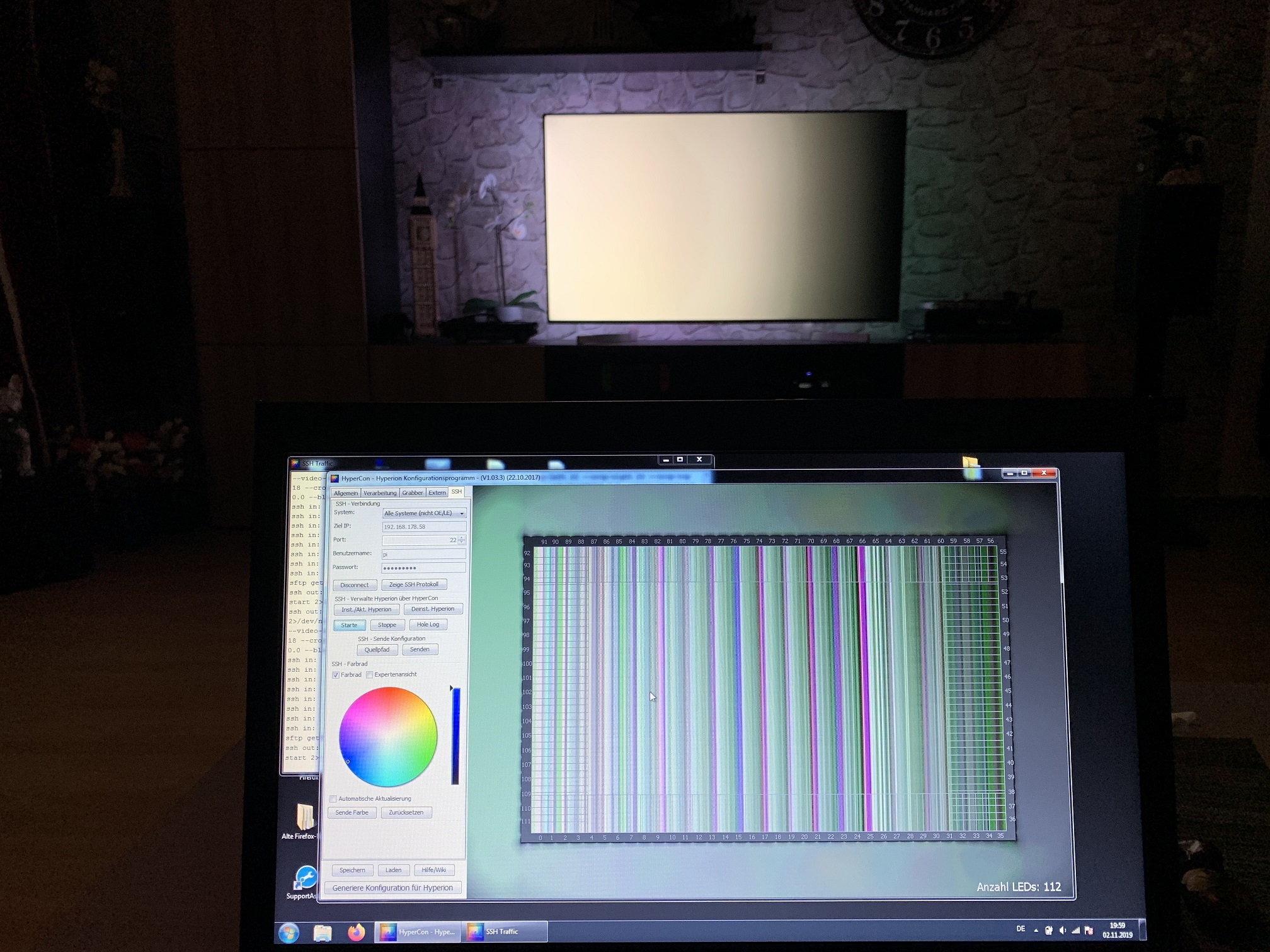

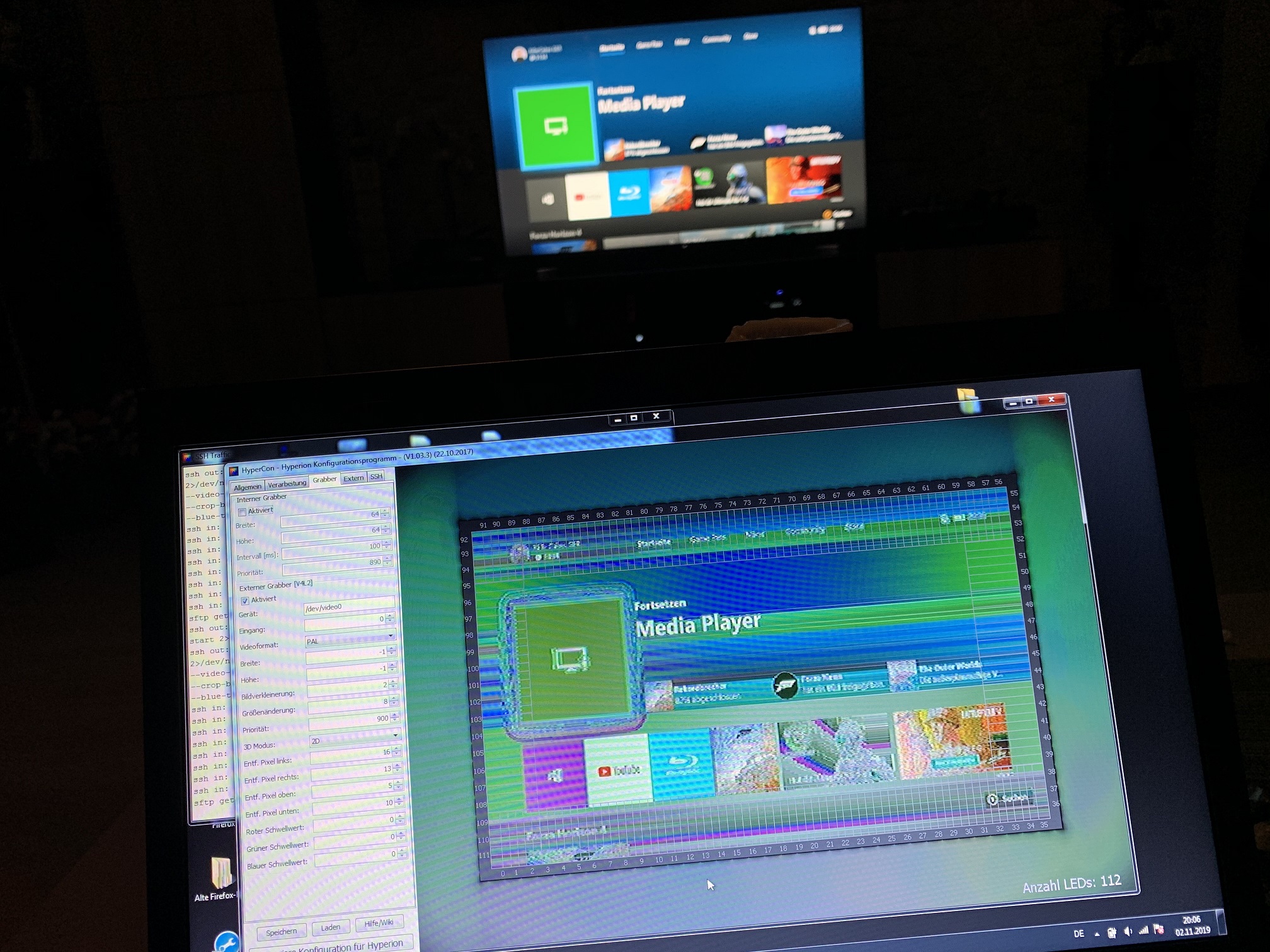

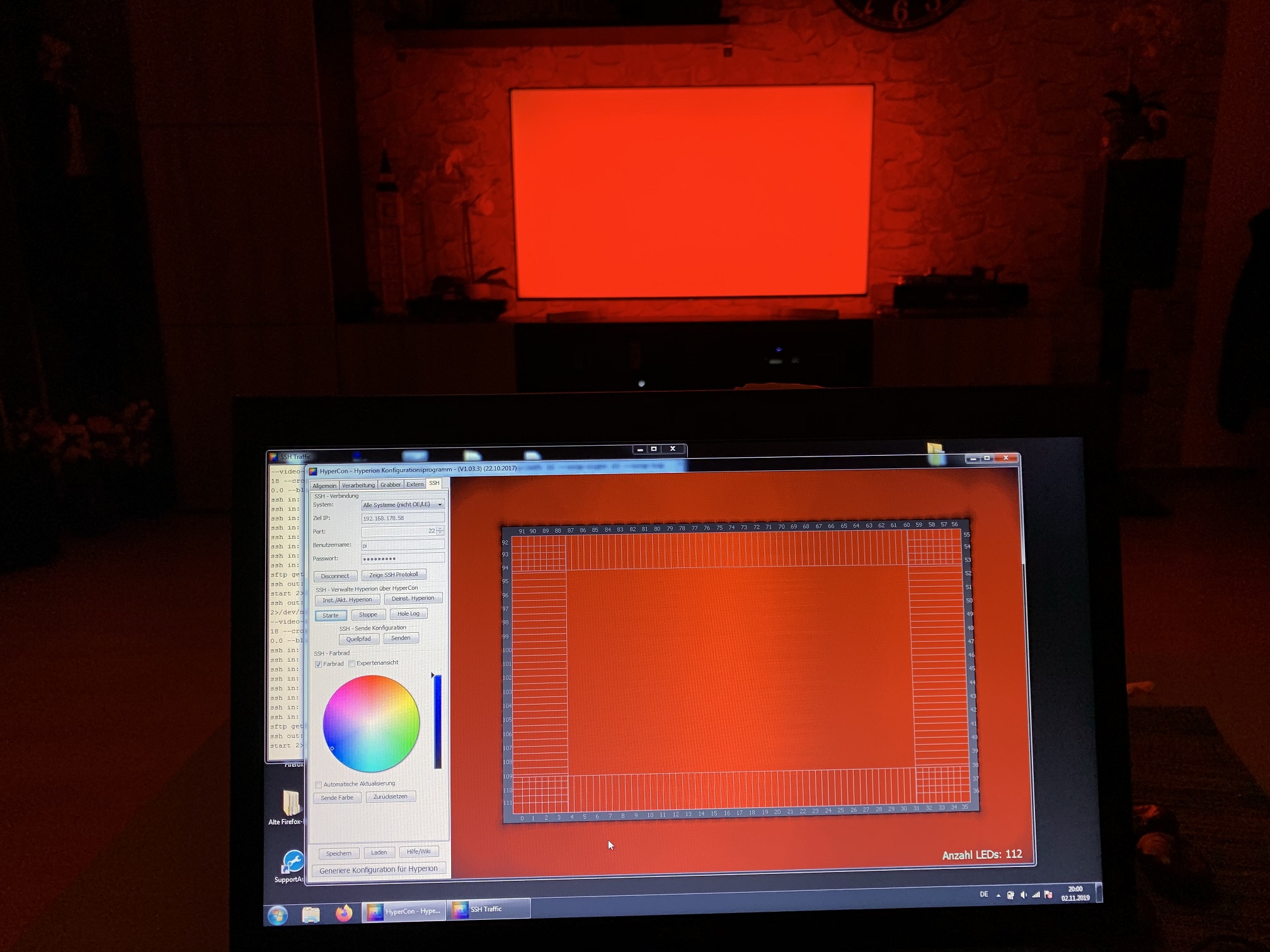

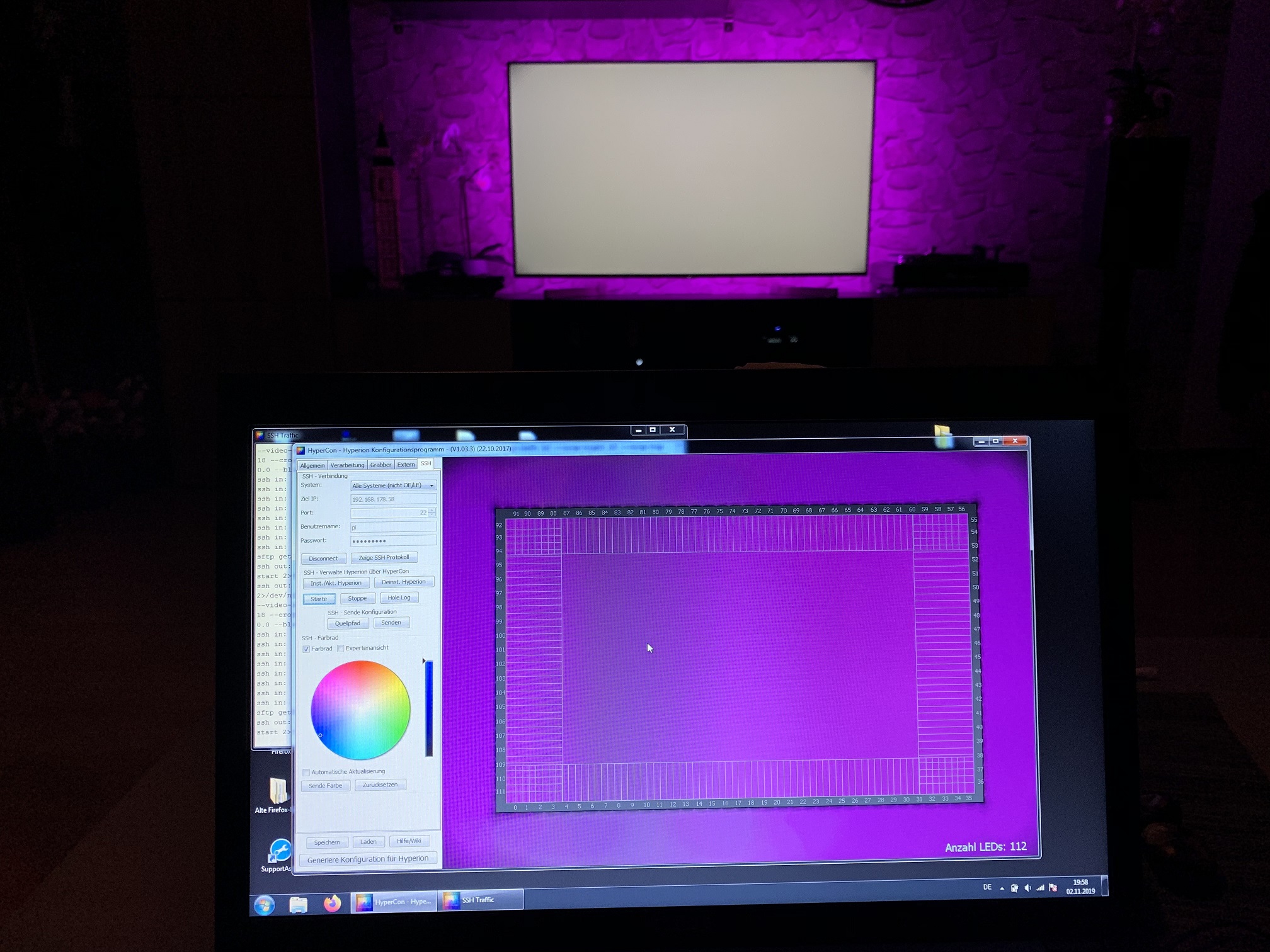

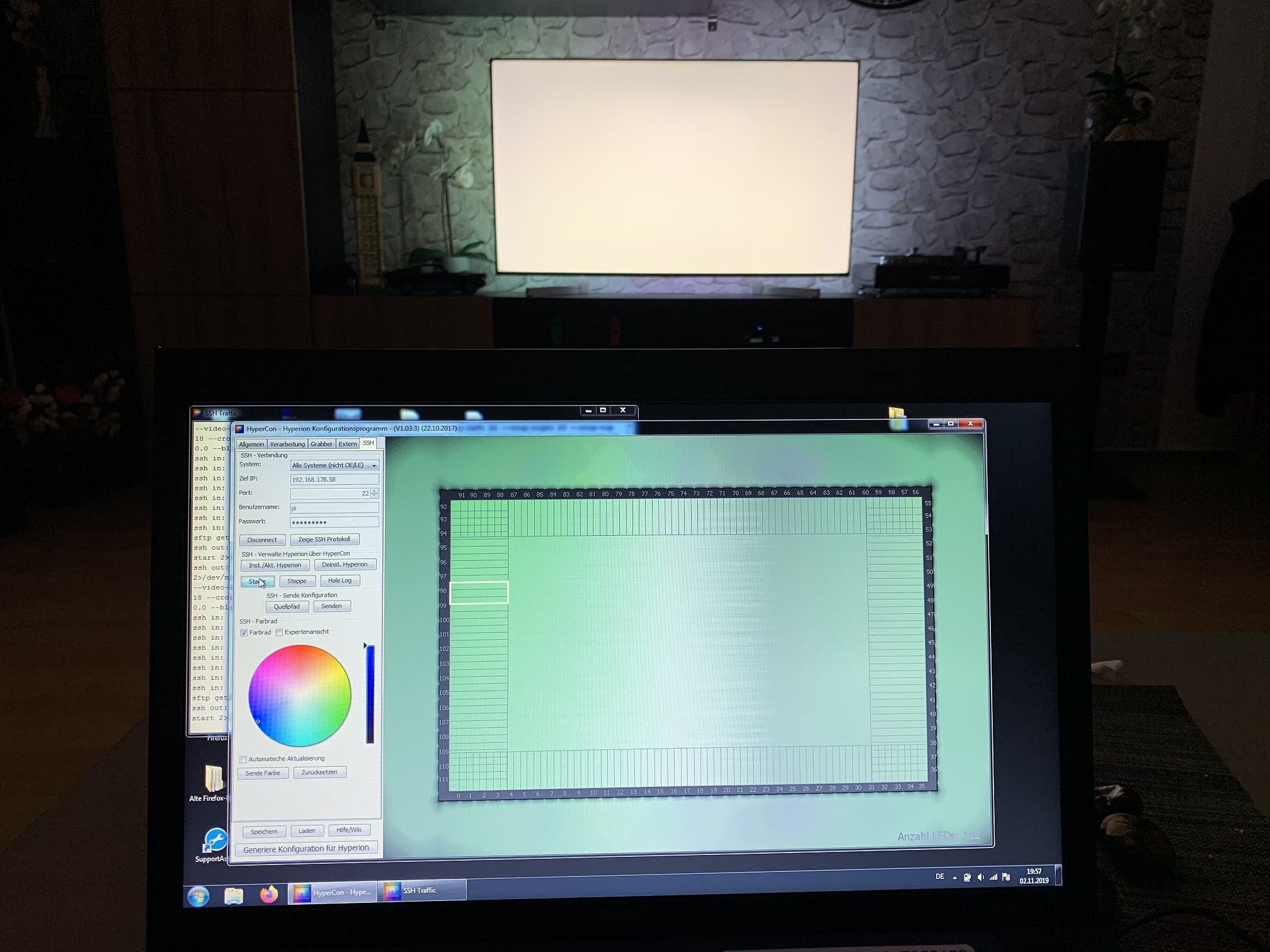

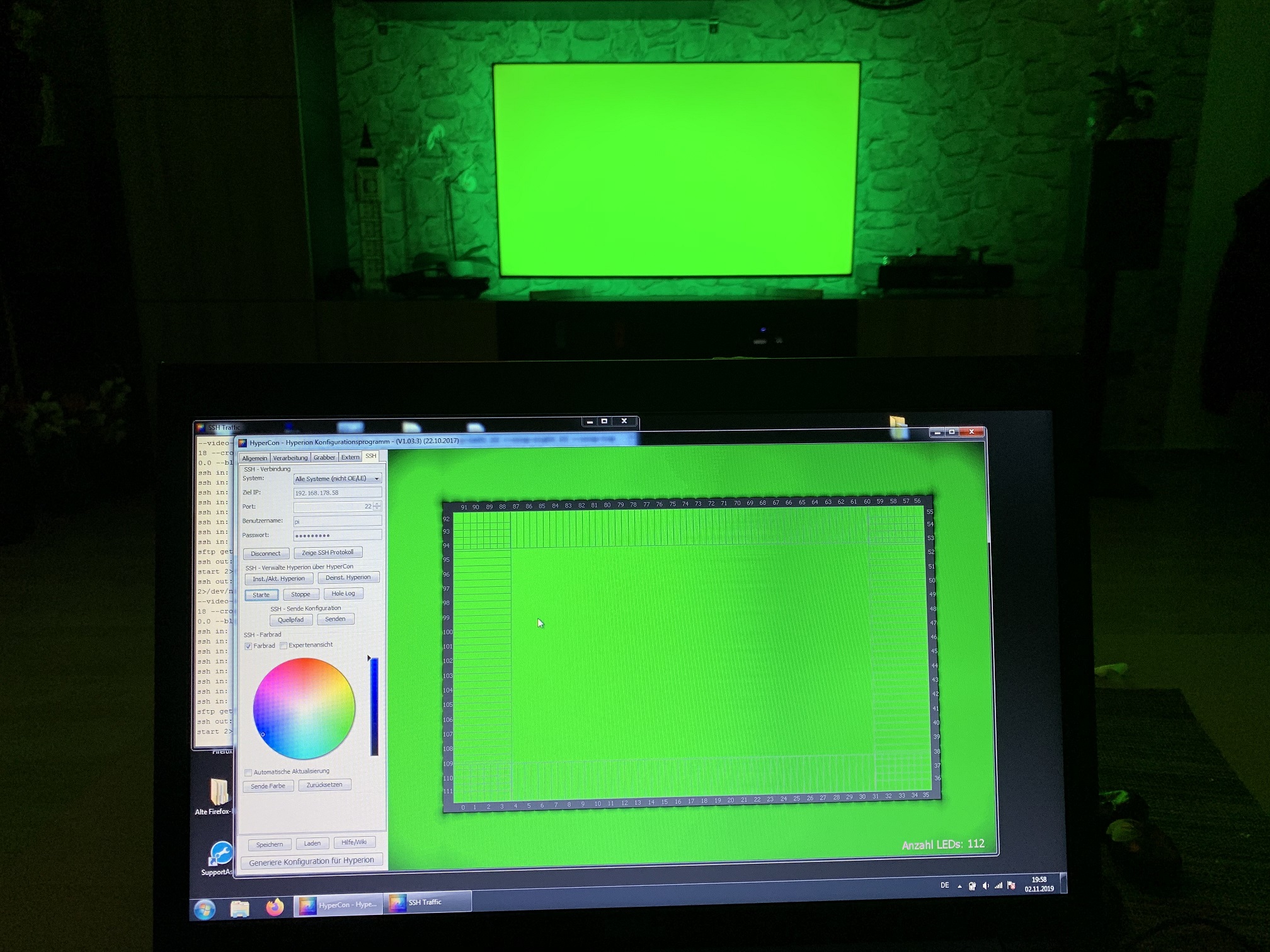

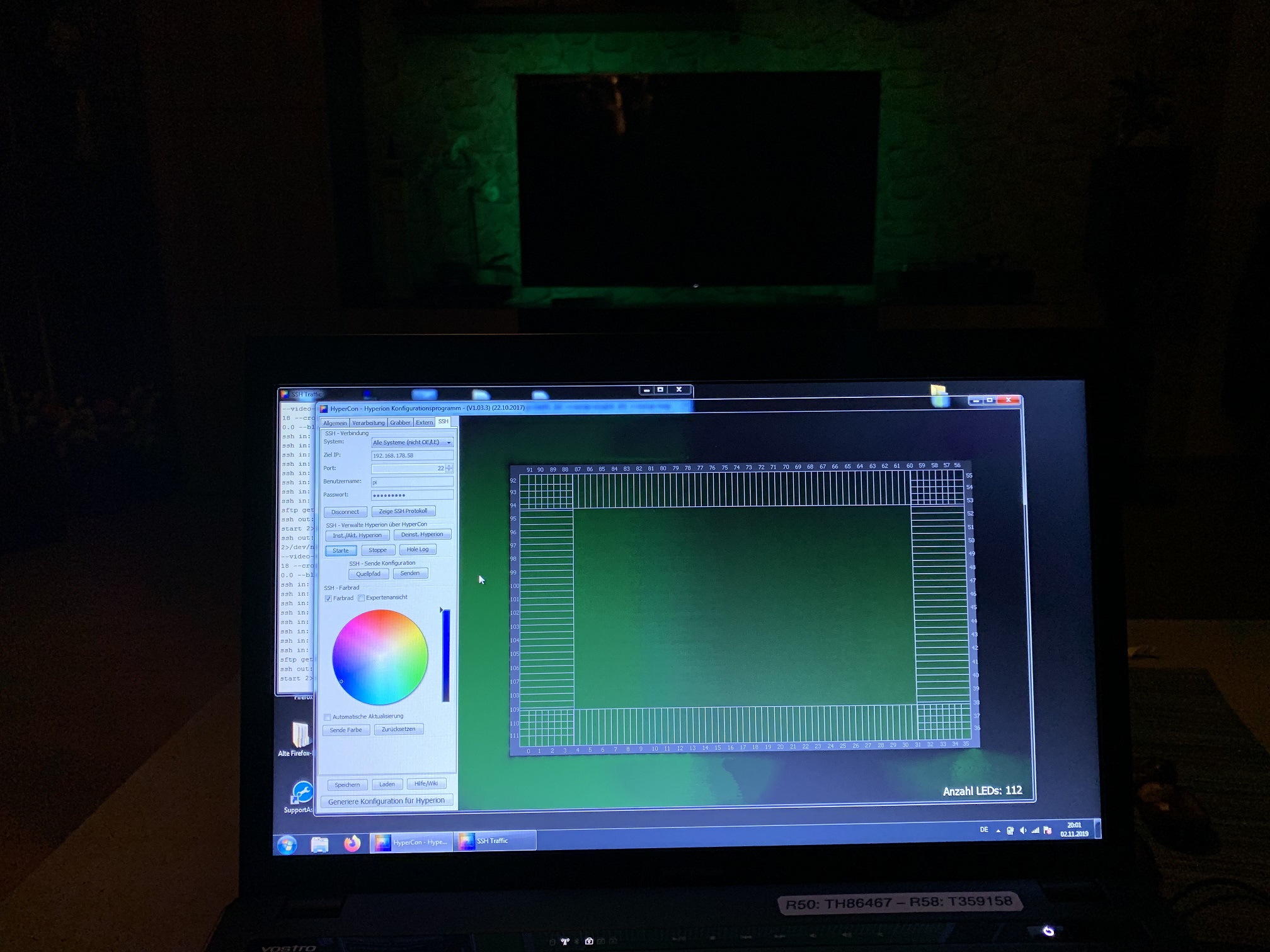

Allerdings liefert der Grabber diese Bilder:



Ich habe bereits zwei Easyday EasyCap USB 2.0 UTV007 probiert, aber beide liefern das Ergebnis ab.

Habt ihr eine Idee wo bei mir der Wurm drin sein kann?

So lautet meine Config:

#Pesistent settings file for HyperCon
#Sat Nov 09 19:47:19 CET 2019
ColorConfig.mTransforms[0].mBlueChannelRedSpinner=0
ColorConfig.mTransforms[0].mRedChannelRedSpinner=255
ColorConfig.mSmoothingUpdateFrequency_Hz=20.0
MiscConfig.mScreensaverOn=true
Grabberv4l2Config.mMode=TwoD
MiscConfig.mFrameGrabberWidth=64
SshAndColorPickerConfig.FileName=hyperion.config.json
MiscConfig.mFrameGrabberInterval_ms=100
SshAndColorPickerConfig.srcPath=
MiscConfig.mEffectColorBspinner=0
MiscConfig.mPictureOn=true
SshAndColorPickerConfig.sshCommands[0].command=sudo service hyperion start
MiscConfig.mEffectDurationspinner=3000
ImageProcessConfig.mVerticalDepth=0.09
SshAndColorPickerConfig.sshCommands[2].command=sudo service hyperion restart
Grabberv4l2Config.mPriority=900
MiscConfig.mEffectPriorityspinner=700
ColorConfig.mTransforms[0].mRedThreshold=0.0
ColorConfig.mUpdateDelay=0
Grabberv4l2Config.mCropRight=13
MiscConfig.mXbmcAddress=127.0.0.1
ColorConfig.mTransforms[0].mluminanceMinimumSpinner=0.0
Grabberv4l2Config.mDevice=/dev/video0
DeviceConfig.mColorByteOrder=BGR
ColorConfig.mTransforms[0].mBlueThreshold=0.0
DeviceConfig.mDeviceProperties={output\=/dev/spidev0.0, rate\=1000000}
LedFrameConstruction.bottomleftCorner=false
LedFrameConstruction.rightLedCnt=20
MiscConfig.mAudioOn=true
ColorConfig.mSmoothingType=linear
Grabberv4l2Config.mGrabberv4l2Enabled=true
MiscConfig.mEffectsetCombo=rainbowswirlfast
SshAndColorPickerConfig.colorPickerShowColorWheel=true
MiscConfig.mFrameGrabberHeight=64
LedFrameConstruction.firstLedOffset=21
ColorConfig.mTransforms[0].mGreenChannelGreenSpinner=220
Grabberv4l2Config.mCropLeft=16
ImageProcessConfig.mOverlapFraction=0.5
MiscConfig.mXbmcTcpPort=9090
ColorConfig.mTransforms[0].mRedTemperature=255
ColorConfig.mTransforms[0].mBlueTemperature=255
ColorConfig.mSmoothingEnabled=true
Grabberv4l2Config.mCropBottom=10
ColorConfig.mTransforms[0].mBlueChannelBlueSpinner=255
SshAndColorPickerConfig.password=raspberry
MiscConfig.mBlackBorderuFrameCnt=600
LedFrameConstruction.clockwiseDirection=false
MiscConfig.mProtoPort=19445
MiscConfig.mEffectColorGspinner=0
ColorConfig.mTransforms[0].mHSLSaturationGainAdjustSpinner=1.0
ColorConfig.mTransforms[0].mDummy1Label=255
MiscConfig.mBlackBorderThreshold=0.17
ColorConfig.mTransforms[0].mGreenChannelBlueSpinner=0
ColorConfig.mTransforms[0].mGreenTemperature=255
Grabberv4l2Config.mWidth=-1
MiscConfig.mVideoOn=true
LedFrameConstruction.bottomrightCorner=false
Grabberv4l2Config.mStandard=PAL
HyperConConfig.loadDefaultEffect=true
MiscConfig.mBlackBorderbFrameCnt=50
ImageProcessConfig.mHorizontalGap=0.0
MiscConfig.mforwardEnabled=false
LedFrameConstruction.bottomLedCnt=36
SshAndColorPickerConfig.ipAdress=192.168.0.3
ColorConfig.mTransforms[0].mGreenChannelRedSpinner=0
MiscConfig.mBlackBorderbRemoveCnt=1
Grabberv4l2Config.mBlueSignalThreshold=0.0
SshAndColorPickerConfig.username=pi
MiscConfig.mEffectColorRspinner=0
Grabberv4l2Config.mFrameDecimation=2
ColorConfig.mTransforms[0].mDummy2Label=255
ColorConfig.mTransforms[0].mRedChannelGreenSpinner=0
ColorConfig.mTransforms[0].mLedIndexString=*
ColorConfig.mTransforms[0].mRedGamma=2.0
LedFrameConstruction.leftLedCnt=20
SshAndColorPickerConfig.sshCommands[1].command=sudo service hyperion stop
Grabberv4l2Config.mInput=0
LedFrameConstruction.topLedCnt=36
DeviceConfig.mType=apa102
MiscConfig.mBlackBordermInconsistentCnt=10
ColorConfig.mTransforms[0].mBlueChannelGreenSpinner=20
Grabberv4l2Config.mHeight=-1
MiscConfig.m3DCheckingEnabled=true
SshAndColorPickerConfig.port=22
LedFrameConstruction.toprightCorner=false
ColorConfig.mTransforms[0].mId=default
ColorConfig.mTransforms[0].mRedChannelBlueSpinner=0
Grabberv4l2Config.mGreenSignalThreshold=0.0
Grabberv4l2Config.mSizeDecimation=8
MiscConfig.mBoblightPort=19333
ColorConfig.mTransforms[0].mHSLLuminanceGainAdjustSpinner=1.0
SshAndColorPickerConfig.selectedSystemType=allsystems
ColorConfig.mTransforms[0].mDummy3Label=255
ColorConfig.mSmoothingTime_ms=200
MiscConfig.mProtofield="127.0.0.1\:19447"
SshAndColorPickerConfig.sshCommands[3].command=sudo killall hyperionv4l2
ColorConfig.mTransforms[0].mBlueGamma=2.0
LedFrameConstruction.topleftCorner=false
MiscConfig.mBlackBorderEnabled=true
LedFrameConstruction.bottomGapCnt=0
MiscConfig.mJsonPort=19444
ImageProcessConfig.mHorizontalDepth=0.16
MiscConfig.mPauseOn=false
MiscConfig.mJsonfield="127.0.0.1\:19446"
MiscConfig.mBoblightPriority=900
DeviceConfig.mNameField=MyHyperionConfig
MiscConfig.mBootEffectEnabled=true
Grabberv4l2Config.mRedSignalThreshold=0.0
ImageProcessConfig.mVerticalGap=0.0
MiscConfig.mPathGENN=/usr/share/hyperion/effects
MiscConfig.mXbmcCheckerEnabled=false
MiscConfig.mFrameGrabberEnabled=false
SshAndColorPickerConfig.colorPickerInExpertmode=false
Grabberv4l2Config.mCropTop=5
MiscConfig.mBoblightInterfaceEnabled=false
MiscConfig.mFrameGrabberPriority=890
ColorConfig.mTransforms[0].mGreenThreshold=0.0
MiscConfig.mBlackbordermCombo=defaultt
ColorConfig.mTransforms[0].mGreenGamma=2.0
MiscConfig.mMenuOn=false
MiscConfig.mPathOE=/storage/hyperion/effects

Ein Bild vom zusammenbau kann ich morgen nachreichen, wenn es erforderlich sein sollte.

Grüße
Benjamin
