x-Rite toolscrib 4.02 und dtp 41b

[servais100]

Moin,

es ist für mich sehr problematisch den xrite dtp 41b unter xp zum laufen zu bringen.
Nach Ergänzung einer seriellen Schnittstelle arbeitet das toolscrib. In der Toolbox
tauchen Steuerbefehle auf. Auch kann ich welche senden. Die Komunikation
klappt also mit dem Spektrometer.
Im x-key funktioniert aber nicht die automatische Weitergabe der Messdaten an Excel
bei einer laufenden Messung. Möglicherweise müssen makros hier gefertigt werden.
Kann mir jemand helfen? Es sind wohl einfache visual basic Befehle.
up, down, left, right, home, end und shift crtl, die angeklickt werden müssen?

Kennt jemand vielleicht dieses Gerät noch? Offiziell gibt es keinerlei Support mehr.



[Gameforce]

Kannst du das Problem genauer beschreiben?
Benötigst Du in Excel ein Script?
Ich verstehe das ganze noch nicht, so wie Du es beschrieben hast.

Evtl. könntest Du ein paar Bilder hier rein posten, um das ganze besser zu erklären.

In VB 6.0 gibt es die SendKeys-Funktion:
https://www.vbarchiv.net/commands/cmd_sendkeys.html



[servais100]

danke für deine Hilfe.
Ich denke das Script muss in dem Hilfeprogramm des Spektrometers erstellt werden.
Dort kann man Makros erstellen und in einer Liste führen.
Das funktioniert wohl aber nur über anklicken der Befehlszeichen up, down, left, right, home, end und shift crtl,
für die jeweils ein Button da ist. Nur wie bastel ich da was draus??
Wird damit dort der Weg nach excel eingegeben?
In einem anderen Fenster kann man dann ausgeführte Befehle sehen.
Gibst br ein oder vc und das Spektrometer antwortet...
Bei einer erfolgten Messung zeigt er zB in eckiger Klammer (A7)
Gerade habe ich mir die Treiber zerschossen..zuviel probiert.
Sonst würde ich bilder schicken.
Dies konnte ich finden, selbe Plattform, aber neueres Spektrometer,
mein Gerät hat weniger features. Für den ersten Eindruck.
https://colorprocesscontrol.typepad...-using-an-x-rite-530-and-tool-crib-softw.html



[Gameforce]

Also so wie ich die Dokumentation (Link) verstehe, muss Du keine Scripte oder so etwas schreiben.
Du musst die Hardware und Software wie beschrieben richtig verbinden und konfigurieren und Excel gestartet und dadurch eine Excel-Mappe offen haben.

Diese "up,down, usw...", die Du beschrieben hast sind wohl dazu da, um im Menü der Software zu navigieren. So jedenfalls habe ich es verstanden.



[servais100]

Lieber gameforce,
habe gerade alles neu installiert.
Der serielle Anschluss liegt auf com8 oder com9.
Im Text des links wird erwähnt das Spektrometer erkennt nur com1-4. (nur so einwandfreie Übertragung nach Excel möglich?)
Wie ändere ich das als erstes? Hatte nirgendwo bei der Installation eine Chance etwas anzuklicken.
Das Laptop hat 4 usbs....bin blutiger Laie.
Es ist ein

Belkin F5U103v USB auf seriell RS232​

https://www.belkin.com/support-article/?articleNum=4486

Die Reihenfolge der Bilder ist verkehrtherum.

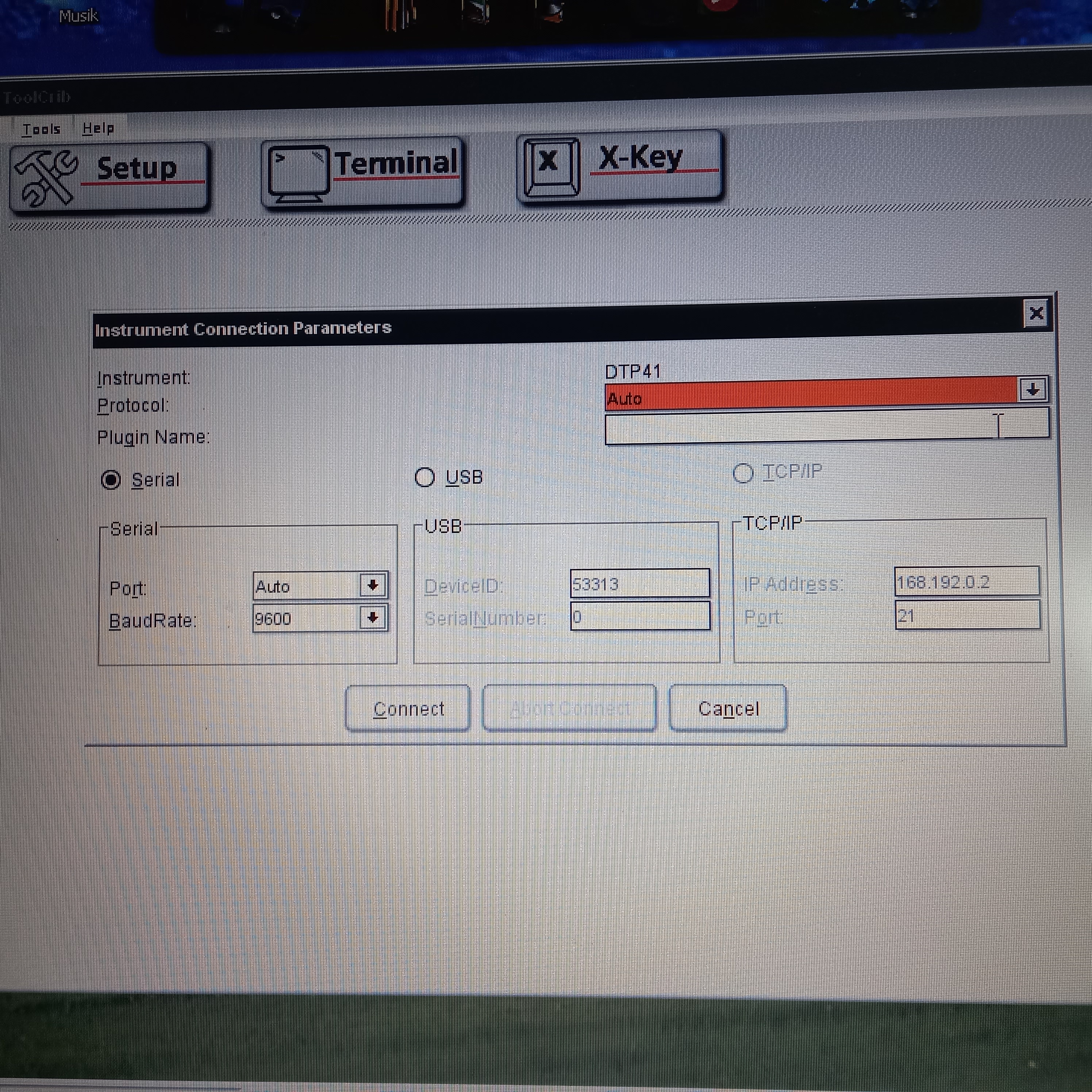

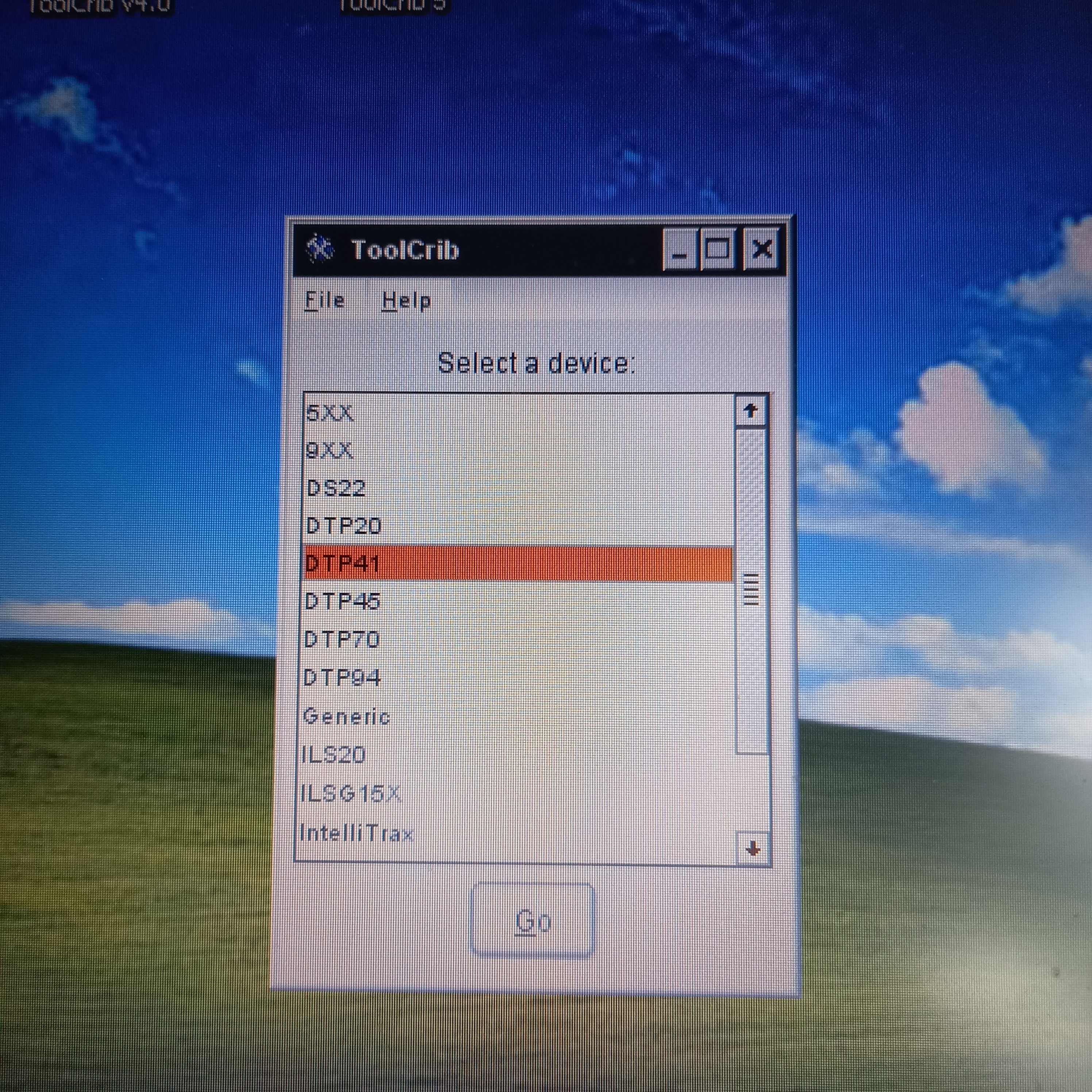

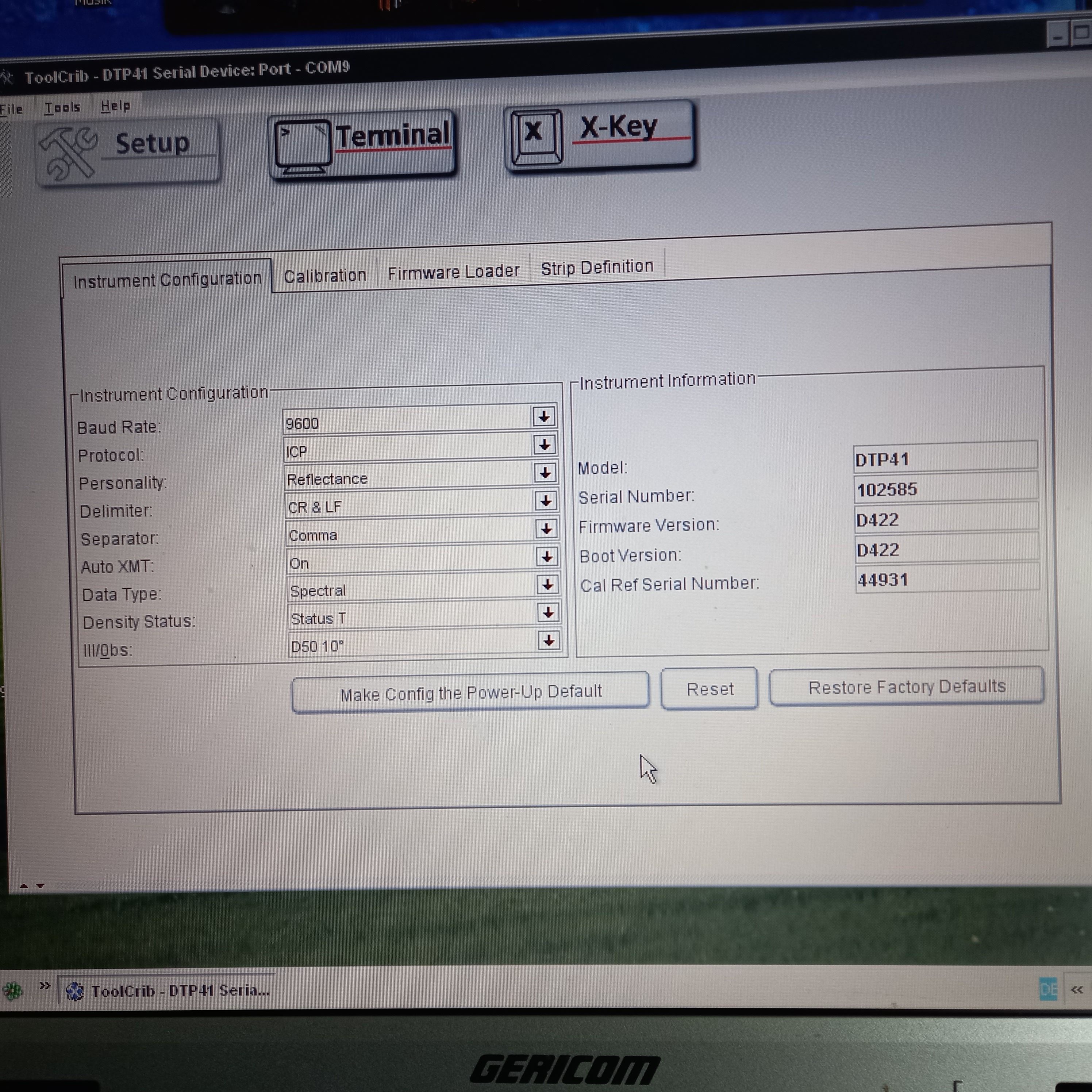

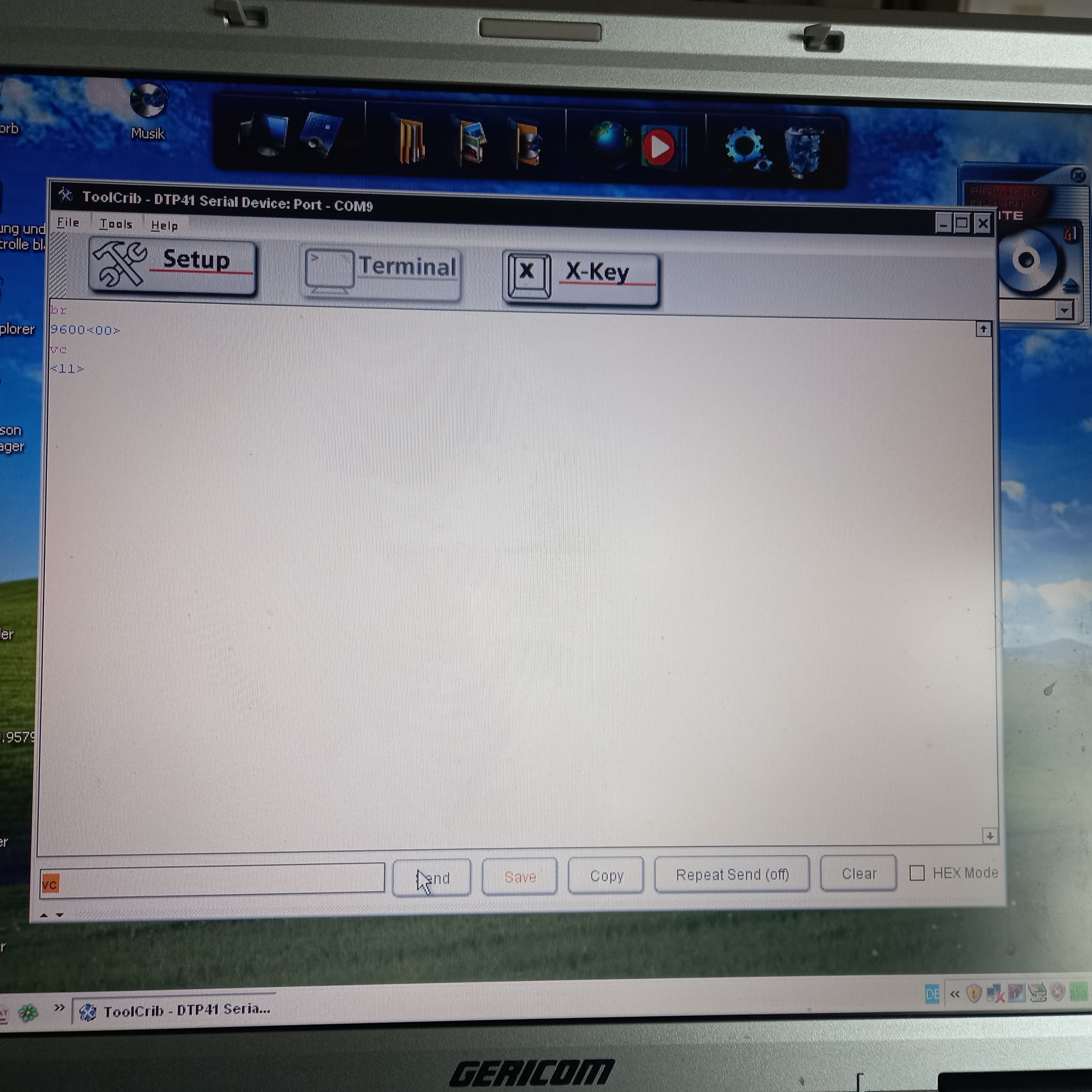

Auf dem Toolbildschirm sieht man die Befehle vc und br unddie Antwort des Spektrometers.



[Gameforce]

Ich habe etwas im Internet gefunden. Um den Com-Port abzuändern musst Du in die Systemsteuerung:

https://de.racelogic.support/01VBOX_Automotive/01Allgemeine_Informationen/Knowledge_Base/So_können_Sie_die_COM-Port-Nummer_auf_Ihrem_PC_ändern


Hier noch ein paar Infos zur seriellen Schnittstelle (falls es Dich interessiert):
https://www.virtual-serial-port.org/de/article/what-is-serial-port/

Früher als es noch keine USB-Ports gab, hatten die PCs in der Regel nur parallele und serielle Schnittstellen.
An den parallelen wurden damals die Drucker angeschlossen. Die Mäuse z.B. wurden an den seriellen betrieben.

Ergänzung (25. April 2023)

Was ich noch herausgefunden habe ist, das Dein Belikn-Adapter von 75bps bis 128000 pbs arbeitet. Am besten Du lässt die Standardeinstellung (Geschwindigkeit mit der die serielle Schnittstelle die Daten sendet) bei 9600 Baud.



[servais100]

Das war gut, habe auf com2 umgestellt.
Nun passiert etwas neues! Toolscrib verlangt ein makro zum arbeiten....

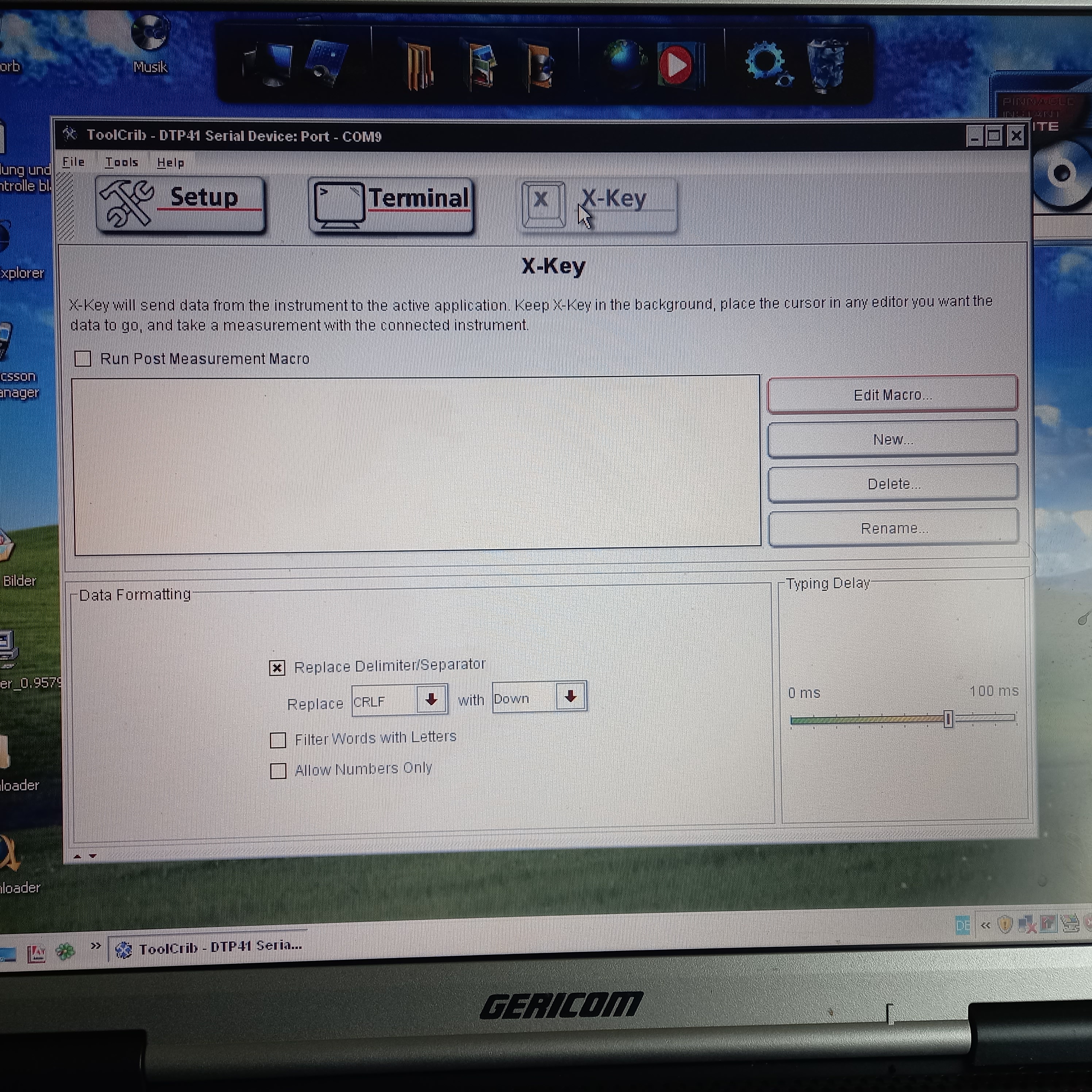

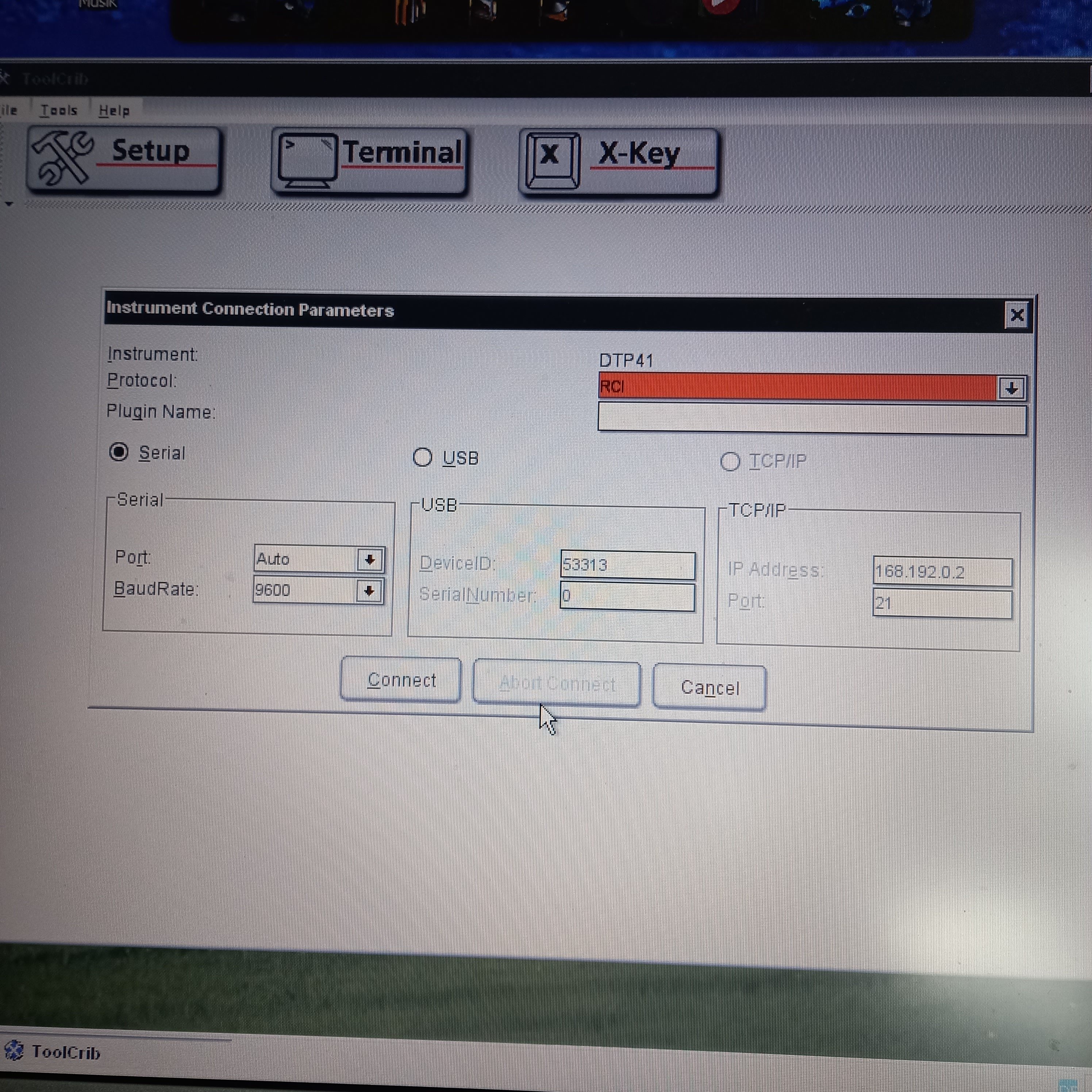

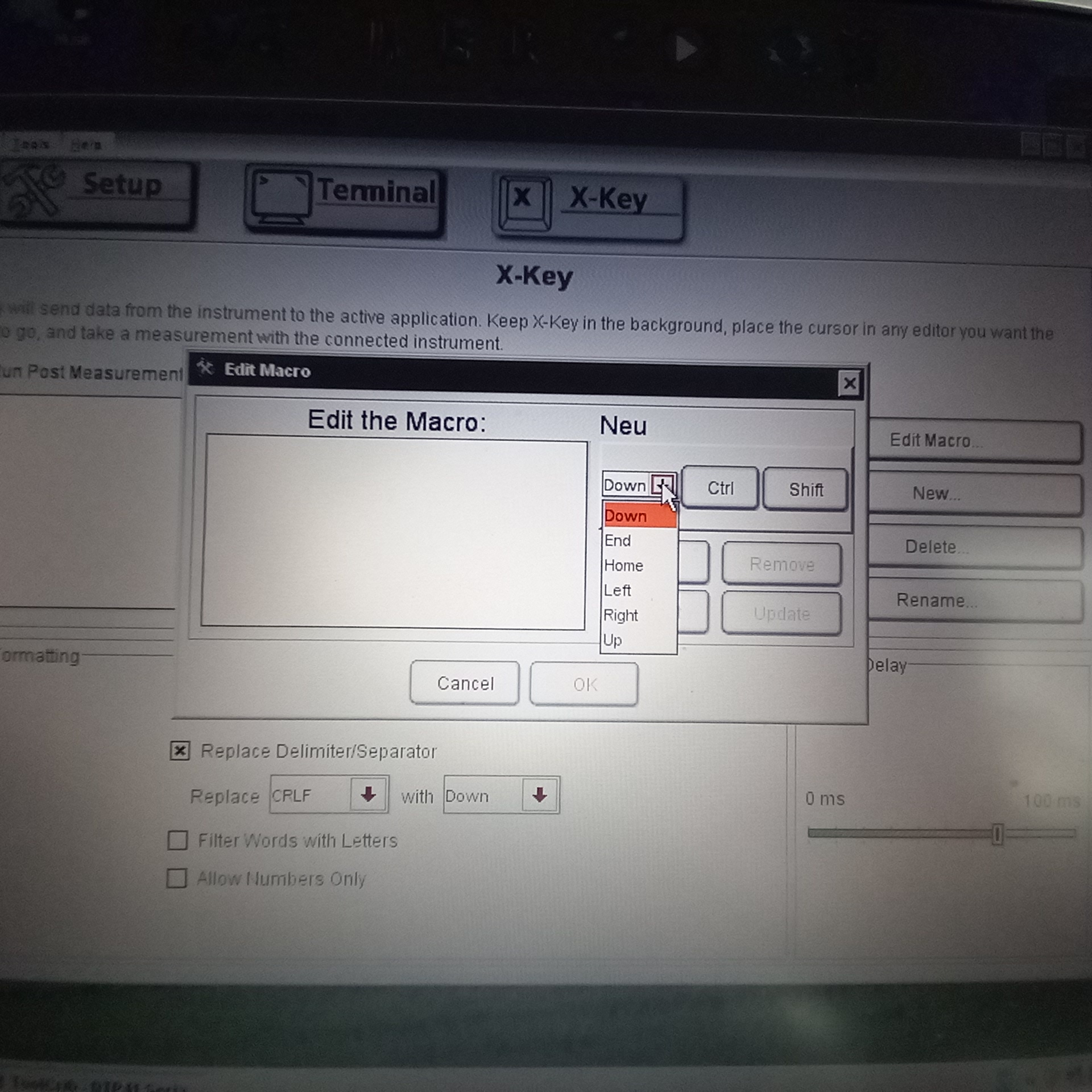

kannst du mir mit den paar buttons oben aus bild 1 ein makro erstellen?



[Gameforce]

Also ich vermute mal, dass die software nun mit dem Gerät kommunizieren kann.
Jetzt musst wahscheinlich die Software weiter einrichten, so wie es in dem Link von Dir beschrieben steht:


Part II: Set up the X-Rite 530:

1. From the Main Menu, press the "Down" arrow until "Color" is highlighted. Press the "Enter" key.

2. Press the "Up" arrow until "Options" in the upper right hand corner is highlighted. Press the "Enter" key.

3. "Color Space" should be highlighted. Press "Enter" to select the color space, and then press the down arrow repeatedly until "Reflectance" is highlighted. Press the "Enter" key to select reflectance.

4. Press the "Previous" key (alternatively known as the "Middle" key) to exit the "Options," then press the "Previous" key again to return to the Main Menu.

5. From the Main Menu, press the "Up" arrow repeatedly until "Configuration" is highlighted. Press the "Enter" key to access the configuration menu.

6. Repeatedly press the "Down" arrow until "Serial Port" is selected. Press "Enter" to access the
serial port options.

7. View the below settings, mindful that to view some of them you will need to press the down arrow. If any of the settings differ from those listed below, press the "Enter" key while that particular setting is highlighted to enter that setting mode, then used the "Up/Down" arrow keys until the desired setting is highlighted. Once the desired setting is highlighted, press the "Enter" key to select that particular setting.

The settings should be as follows:

Baud Rate: 9600

Hand Shake: Off

Auto XMT: Spreadsheet

Separator: Comma

Delimiter: CRLF

Protocol: ICP

Emulation: Normal

When all the settings conform to those listed above, press the "Previous" key twice to return to the main menu.

Ergänzung (25. April 2023)

8. Press the "Down" arrow until "Color" is highlighted. Confirm that on the right side of the instrument "Reflectance" is displayed. Press the "Enter" key to access the "Color" mode for your readings.



[servais100]

ich finde keine möglichkeit für den dtp 41b ein eigenes setup zu machen.

nur eben toolscrib. das gerät wird auch nirgendwo angezeigt.

nur auf com 2 jetzt erkennung der seriellen schnittstelle

USB/VID_0765&PID_D041 wäre vielleicht der Treiber, den gibt es nirgendwo lauffähig...



[Gameforce]

1.
Ich gehe mal davon aus, dass Du die Treiber schon installiert hast.
https://www.xrite.com/service-support/downloads/u/unified_32_and_64-bit_drivers_98_2000-xp_and_vista

2.
Auf dem Gerät ist wohl die Firmware Version D422 installiert.
Das scheint wohl eine neue Version zu sein. Das hört sich schon mal gut an.

3. Es gibt eine neue Version von ToolCrib (v5.014)
https://www.xrite.com/service-support/downloads/t/toolcrib_v5014

Diese unterstützt auch Dein Gerät:
"...
5.0.14 now supports more instruments including...

• DTP20
• DTP41 (USB and Serial

..."

Diese Version würde ich mal runterladen und installieren.
Diese neue Version unterstützt auch Windows XP Pro 32Bit.

Ergänzung (25. April 2023)

Hier habe ich dann noch etwas gefunden:
"Resetting A VeriColor Spectro With Tool Crib"

https://www.xrite.com/de/service-support/resetting_a_vericolor_spectro_with_tool_crib

Ergänzung (25. April 2023)

Ich würde mal mit der Firma Kontakt aufnehmen. Evtl. können Die Dir sagen wo Du ein Handbuch zu der Software erhältst und so eine Erklärung findest, wie Du die Kommunikation mit dem Gerät aufbaust und wie die Daten automatisch nach Excel transferiert werden.
Evtl. findest Du das Handbuch in der Software sogar selbst.

Support x-Rite:
https://www.xrite.com/de/service-support/technical-support



[servais100]

http://dtp41.blogspot.com/2010/11/

lieben dank dir, aber dies ist der hammer:
einen strip bilden return und anschliessend 0013cf return....uralt
