MSI B550-A Pro defekt?

[roflcopta123]

Das ist schon mal gut, bedeutet aber nicht das alle Spannungen vom NT da sind bzw das NT dem MB ein PowerGood Signal meldet.
Hast du ein anderes NT zum Gegentesten zur Verfügung?

Leider nein



[Memorie]

Ich hab da auch schon Fotos mit 4 er Belegung gesehn, aber nie so krumm



[DuckDuckStop]

Ne, das muss nicht so. Es sieht aus als sei die kunststoffverschalung oben offen.



[mr.malcom]

Es sieht aus als sei die kunststoffverschalung oben offen.

Du meinst sicher bei den beiden "Nasen" die die Schalen zusammenhalten?
Hm. Gute Frage. Schwierig zu sagen, könnte noch normal sein. Da müsste mal jemand der selber die Module hat mal genau nachschauen.



[roflcopta123]

Ich hab da auch schon Fotos mit 4 er Belegung gesehn, aber nie so krumm

Ne, das muss nicht so. Es sieht aus als sei die kunststoffverschalung oben offen.

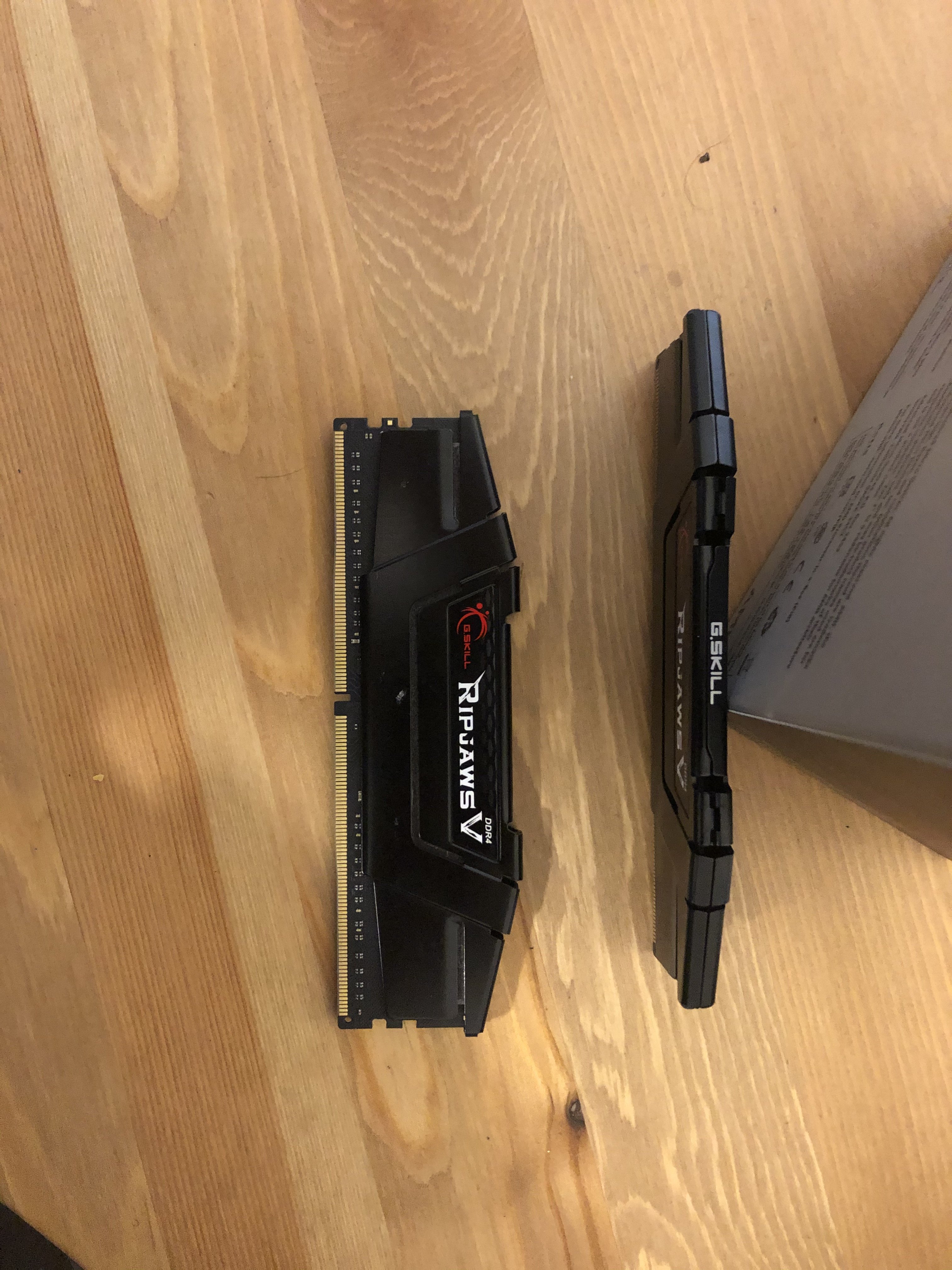

Den beiden Riegeln gehts gut, da ist nichts krumm



[DuckDuckStop]

Habe ich gerade gemacht, sehen bei mir genau so aus. Alles da zumindest alles in Ordnung.



[Memorie]

Brücke mal die beiden Pins gleich unterhalb der Batterie für gut 10 Sekunden ,
aber vorher Netzteil abstecken



[roflcopta123]

Was ich außederm bereits versucht habe war BIOS Reset und eine neue Batterie (falls die aus irgendeinem Grund leer war)

Hab ich auch schon versucht



[Memorie]

hast den Jumper immer noch da oben ?
das darf nicht sein, das wär ja grad so, als würdest du dauernd auf den Einschaltknopf drücken
hier darfst du nur kurz brücken, wenn du einschalten willst



[roflcopta123]

hast den Jumper immer noch da oben ?
das darf nicht sein, das wär ja grad so, als würdest du dauernd auf den Einschaltknopf drücken
hier darfst du nur kurz brücken, wenn du einschalten willst

Nein der ist unten



[DuckDuckStop]

Was passiert denn genau wenn du alles so anschließt, dass es bootfahig wäre und du dann den pwrswitch brückst?



[Memorie]

Also nochmal von vorne Kühler drauf, ( und wenn du ihn nur kurz drauf stellst auf die CPU , aber wirklich nur, damit du siehst , ob sich was tut,)
nochmal die Beiden Pins unter der Batterie brücken,
1 Ram Riegel in den 2. Slot , von links der CPU aus gesehn,
Lüfterkabel an CPU-Fan 1 ,
Strom nur an CPU , Graka,und den 24 er
Kabel an Tastatur, Maus ,
dann unten, wo der rote jumper war, kurz brücken

Wenn sich was tut, sofort Netzteil ausschalten , und Kühler richtig befestigen



[roflcopta123]

Also nochmal von vorne Kühler drauf, ( und wenn du ihn nur kurz drauf stellst auf die CPU , aber wirklich nur, damit du siehst , ob sich was tut,)
nochmal die Beiden Pins unter der Batterie brücken,
1 Ram Riegel in den 2. Slot , von links der CPU aus gesehn,
Lüfterkabel an CPU-Fan 1 ,
Strom nur an CPU , Graka,und den 24 er
Kabel an Tastatur, Maus ,
dann unten, wo der rote jumper war, kurz brücken

Wenn sich was tut, sofort Netzteil ausschalten , und Kühler richtig befestigen

Was passiert denn genau wenn du alles so anschließt, dass es bootfahig wäre und du dann den pwrswitch brückst?

Nix, keine LED an und nichts bewegt sich



[Sgt.Grummel]

Bei deinem minimalaufbau fehlt der CPU Kühler, das erkennt das Board und es bootet nicht.

Das hör ich zum ersten mal, wie soll das Board das auch merken?



[Memorie]

Also , ich bekomm sofort ne Fehlermeldung, dass der CPU Fan fehlt...
Kann man allerdings ausschalten, diese Fehlermeldung
( Fan Fail Warning )

Ergänzung (13. Februar 2021)

Mach einfach mal die Probe, ob überhaupt Strom am Board ankommt,
( ich denke , eher nicht ... )
aber steck einen USB Stick in den für das Flash Bios gekennzeichneten USB Slot
schalte das Netzteil ein, und drücke mal für 3-4 Sekunden den Flash-Button
ob da überhaupt die Led blinkt



[DuckDuckStop]

Das hör ich zum ersten mal, wie soll das Board das auch merken?

Weil das board erkennt, dass nichts in CPU Fan 1 steckt.

@roflcopta123 Wenn wirklich gar nichts passiert, vermute ich das Netzteil als Fehler, das Netzteil ist aber schon eingeschaltet ja?



[roflcopta123]

Weil das board erkennt, dass nichts in CPU Fan 1 steckt.

@roflcopta123 Wenn wirklich gar nichts passiert, vermute ich das Netzteil als Fehler, das Netzteil ist aber schon eingeschaltet ja?

Ja ist es



[Memorie]

Das Netzteil scheint aber zumindest Strom zu liefern, wenn er den Adapter reinsteckt ,
( der den schwarzen, mit dem grünen Draht brückt )
ich glaub, da kommt überhaupt kein Strom am Board an,
also da noch mal die Stecker , ausgehend vom Netzteil überprüfen

schade, dass du kein kleines Multi-meter hast, dann könnte man das sofort überprüfen



[roflcopta123]

Das Netzteil scheint aber zumindest Strom zu liefern, wenn er den Adapter reinsteckt ,
( der den schwarzen, mit dem grünen Draht brückt )
ich glaub, da kommt überhaupt kein Strom am Board an,
also da noch mal die Stecker , ausgehend vom Netzteil überprüfen

schade, dass du kein kleines Multi-meter hast, dann könnte man das sofort überprüfen

Ich hätte einen Phasenprüfer, kann man den verwendern?

Ergänzung (13. Februar 2021)

Also , ich bekomm sofort ne Fehlermeldung, dass der CPU Fan fehlt...
Kann man allerdings ausschalten, diese Fehlermeldung
( Fan Fail Warning )

Ergänzung (13. Februar 2021)

Mach einfach mal die Probe, ob überhaupt Strom am Board ankommt,
( ich denke , eher nicht ... )
aber steck einen USB Stick in den für das Flash Bios gekennzeichneten USB Slot
schalte das Netzteil ein, und drücke mal für 3-4 Sekunden den Flash-Button
ob da überhaupt die Led blinkt

Meinst du einfach einen leeren Stick, oder einen Stick mit der aktuellen BIOS?



[Memorie]

Da kannst du aber die Volt nicht ablesen, dein Netzteil liefert ja verschieden,
aber mach einfach den test, wenn du auf den Button, hinten am I/O Shild drückst, müßte die Led bei eingeschaltetem Netzteil zumindest mal kurz blinken, wenn nicht, kommt kein Strom auf dem Board an,

Ergänzung (13. Februar 2021)

Dürfte egal sein, wenn das Bios nicht passt, müßte die Led auch zumindest kurz leuchten

Ergänzung (13. Februar 2021)

aber CPU Kabel, und der 24 er Stecker müssen schon auf dem Board angesteckt sein, und Netzteil eingeschaltet
