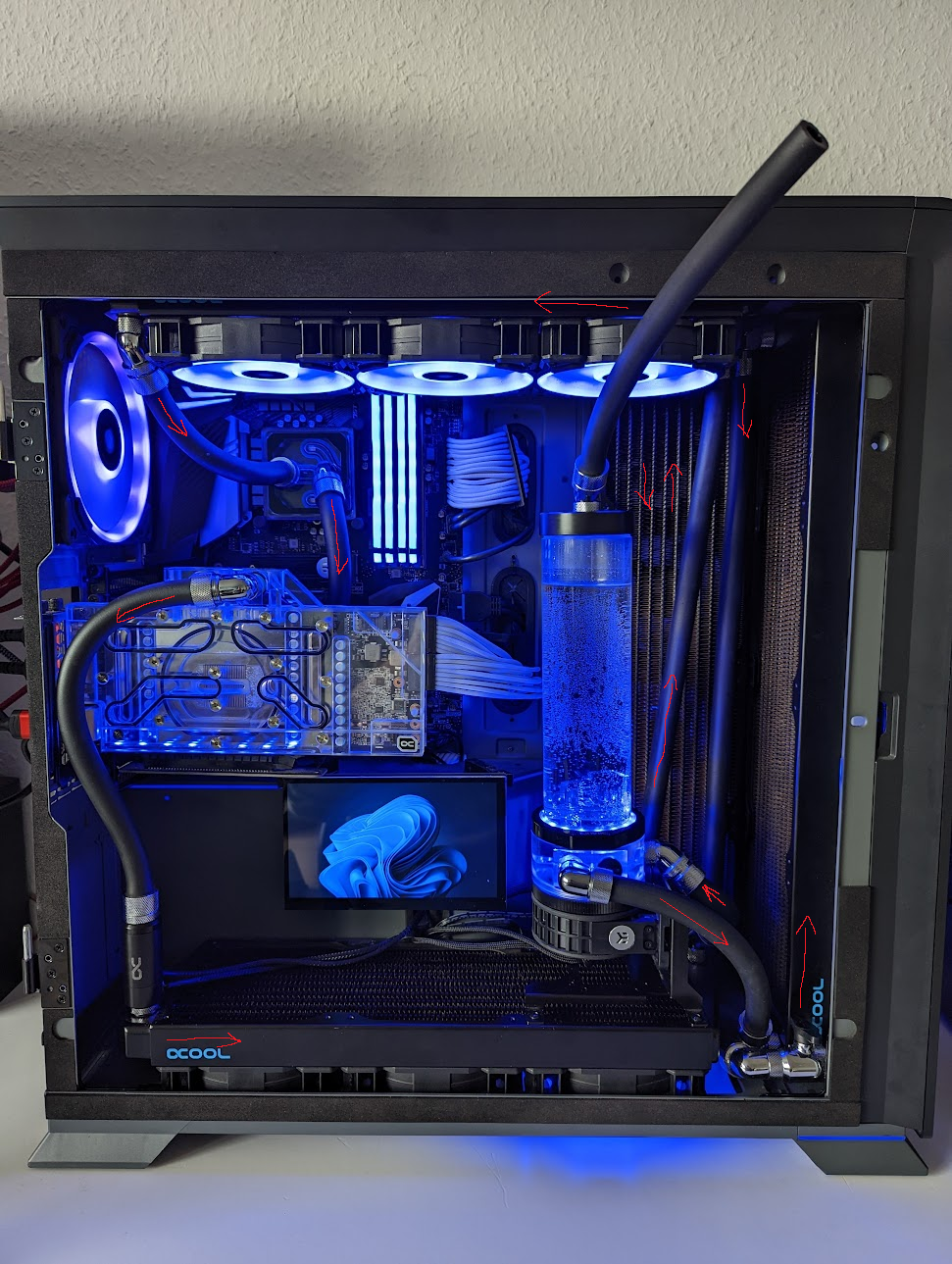

Ich hab jetzt mal relativ schäbig den Fluss aufgezeichnet:

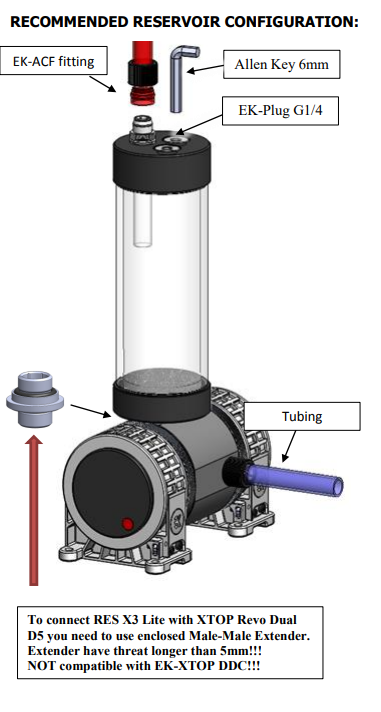

1. von der Pumpe in den Front 480er Radiator. Das ist ein X-Flow Radiator. Eingang ist unten Ausgang oben.
2. vom Frontradiator oben geht ein Schlauch runter in den Eingang des seitlichen Radiators. Der seitliche Radiator ist ebenfalls ein 480er. Es ist kein X-Flow Radiator. Er hat den Eingang und Ausgang unten.
3. vom Ausgang des seitlichen Radiators geht ein Schlauch in den oberen Radiator. Der obere Radiator ist ein 360er X-Flow Radiator. Der Eingang ist rechts der Ausgang links.
4. vom Ausgang des oberen Radiators geht es in den CPU Kühler.
5. Vom Ausgang des CPU Kühlers geht in den Kühler auf der Rückseite der Grafikkarte. Vom Ausgang des Rückseitenkühlers geht es in den Eingang des Vorderseitenkühlers der Grafikkarte. Das kann man auf dem Foto nicht sehen weil der Schlauch von der Rückseite der GPU kommt und auch auf der Rückseite des Vorderseitenkühlers angeschlossen ist.

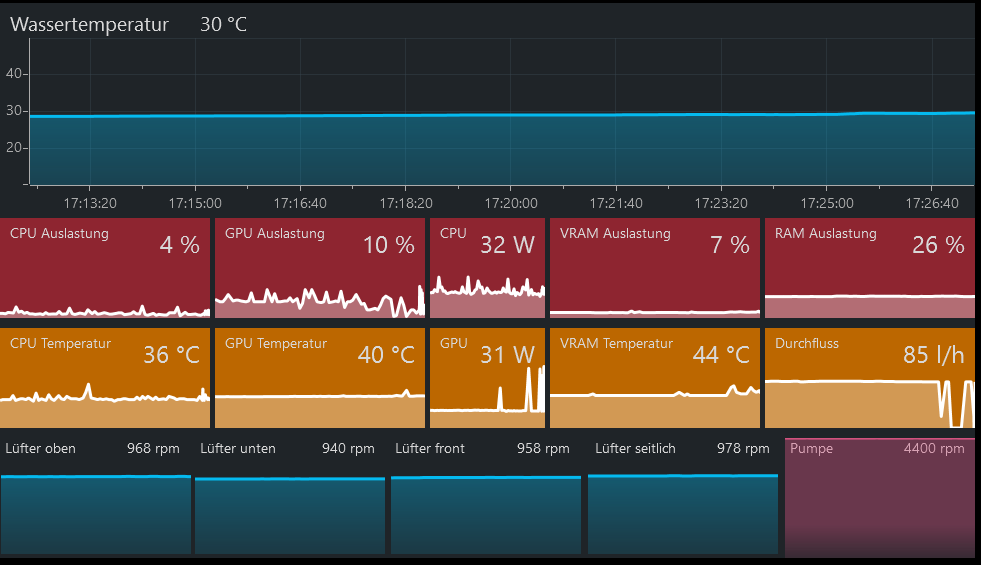

6. vom Ausgang der Grafikkarte geht es durch den Durchfluss und Temperatursensor in den Bodenradiator. Auch hier handelt es sich um einen 360er X-Flow Radiator. Der rechte obere Ausgang des Radiators führt zurück an das AGB. Der Bodenradiator hat noch einen weiteren Ausgang auf der rechten unteren Seite, dieser führt zur dem Kugelhahn um das Wasser abzulassen.
Hier ist noch ein Bild der Grafikkarte:

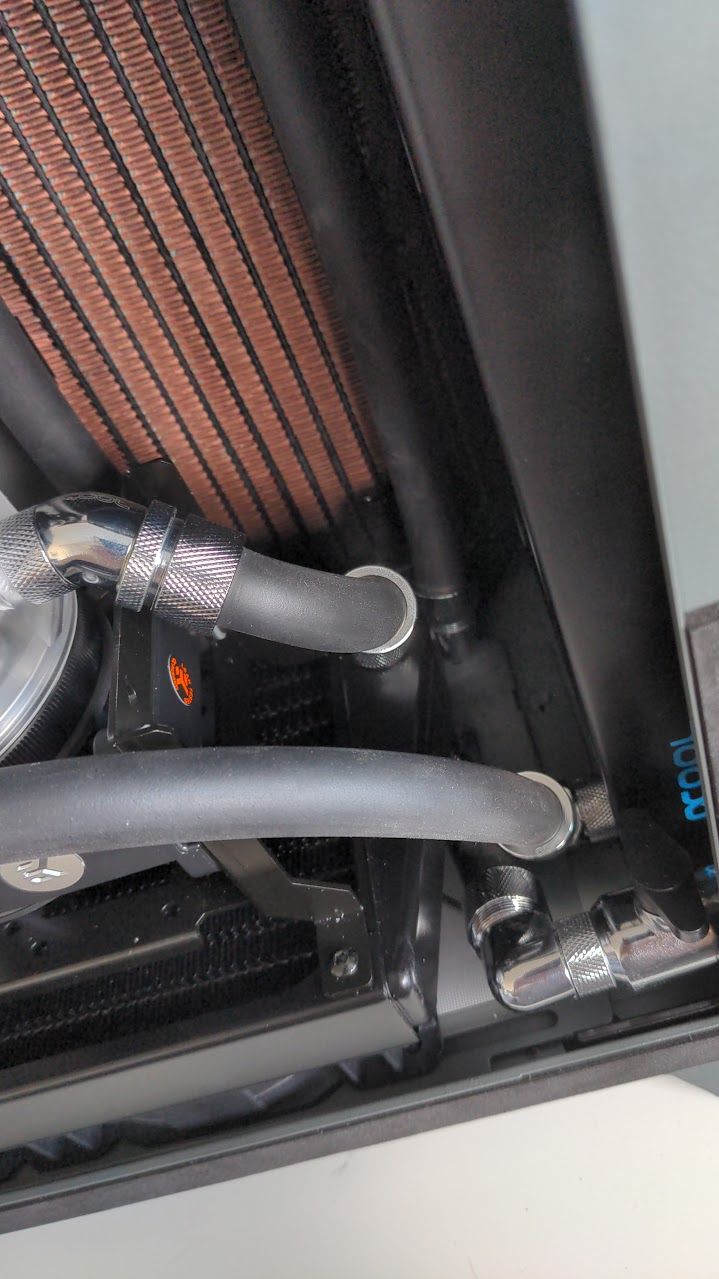

Hier noch ein 2 Fotos von der Seite des Kugelhahns:
Ist mit Sicherheit nicht ganz optimal aufgebaut aber besser hab ichs nicht hinbekommen. An manchen Stellen hätt ichs mir anders gewünscht aber obwohl das Case so groß ist ist es an manchen Stellen doch furchtbar eng.
Es pusten alle Lüfter Luft rein. Also vom Boden, der Front und der Seite. Nur die Lüfter im Deckel und der einzelne Lüfter am Motherboard IO Panel blasen raus.
