SilentMod

[Akini]

Hallo bei dem SilentMod Thread.

Der Thread zur Namensidee ist hier.

Zu diesem Projekt gehören 3 Teile:
Teil 1:Mod-Kasten 1: Hauptrechner mit Wasserkühlung.
Teil 2:Mod-Kasten 2: Server & Verschiedenes(Stromversorgung, Router, Switch)
Teil 3: Bildschirmhalterung mit Boxenhalterung und Controllpanel

Mod-Kasten 1: Verwendete Hardware:

− Spoiler!

Hardware:
Cpu: 2600k
Mainboard: Gigabyte GA-Z68XP-UD4
Grafikkarte: Evga GTX 570 Watercooled [SLI]
Grafikkarte: PNY GTX 570 Watercooled [SLI]
Arbeitsspeicher:8Gb
Netzteil:Be Quiet Pure Power L8 modular Netzteil - 630 Watt
SSD:120GB OCZ Vertex 3 für OS und Programme

Wasserkühlung:
Radiator: Phoyba Supernova
CPU:XSPC RayStorm
Pumpe:Aquacomputer Aquastream XT USB 12V Pumpe- Standard Version
AGB:Alphacool Cape Corp Coolplex Pro 25 LT
LüftersteuerungAquacomputer aquaero 5 LT USB Fan-Controller

Lüfter am Radiator:Megaflow 200
Lüfter vorne:3 * Phyoba 140mm
Lüfter innen: 4 * T.B Silencer 120

Mod-Kasten 2: Verwendete Hardware:

− Spoiler!

Hardware:
Cpu: FX-6100 -> muss noch bestellt werden
Mainboard: ASUS Crosshair IV Formula
Arbeitsspeicher:8Gb
Netzteil:Be Quiet 350 Watt
OS-Festplatte:320GB WD Scorpio Black
Raid-Controller:Areca ARC1231ML 12-Port
Festplatten:3*WD Caviar Green 2TB

Mod-Kasten 1:

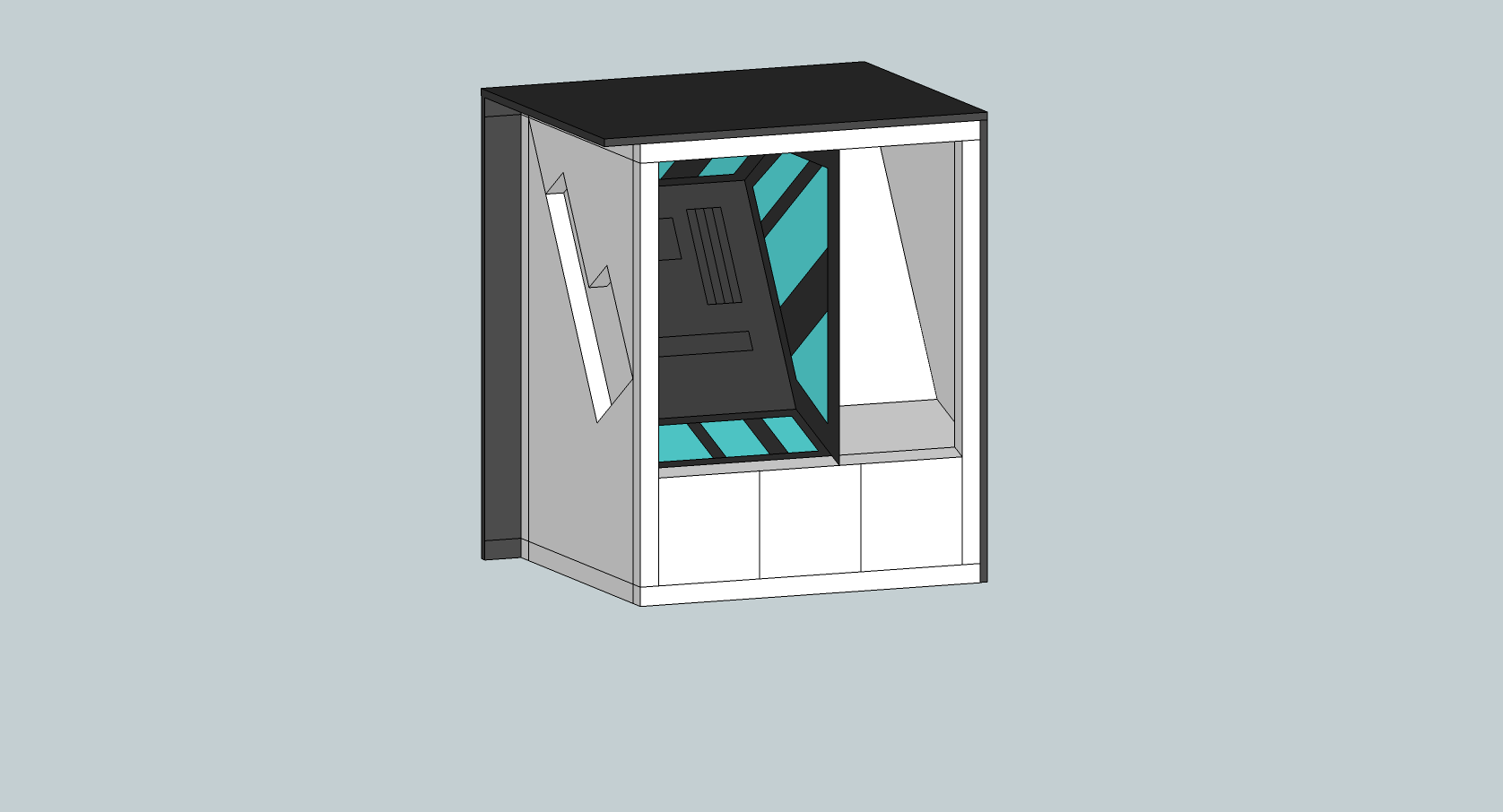

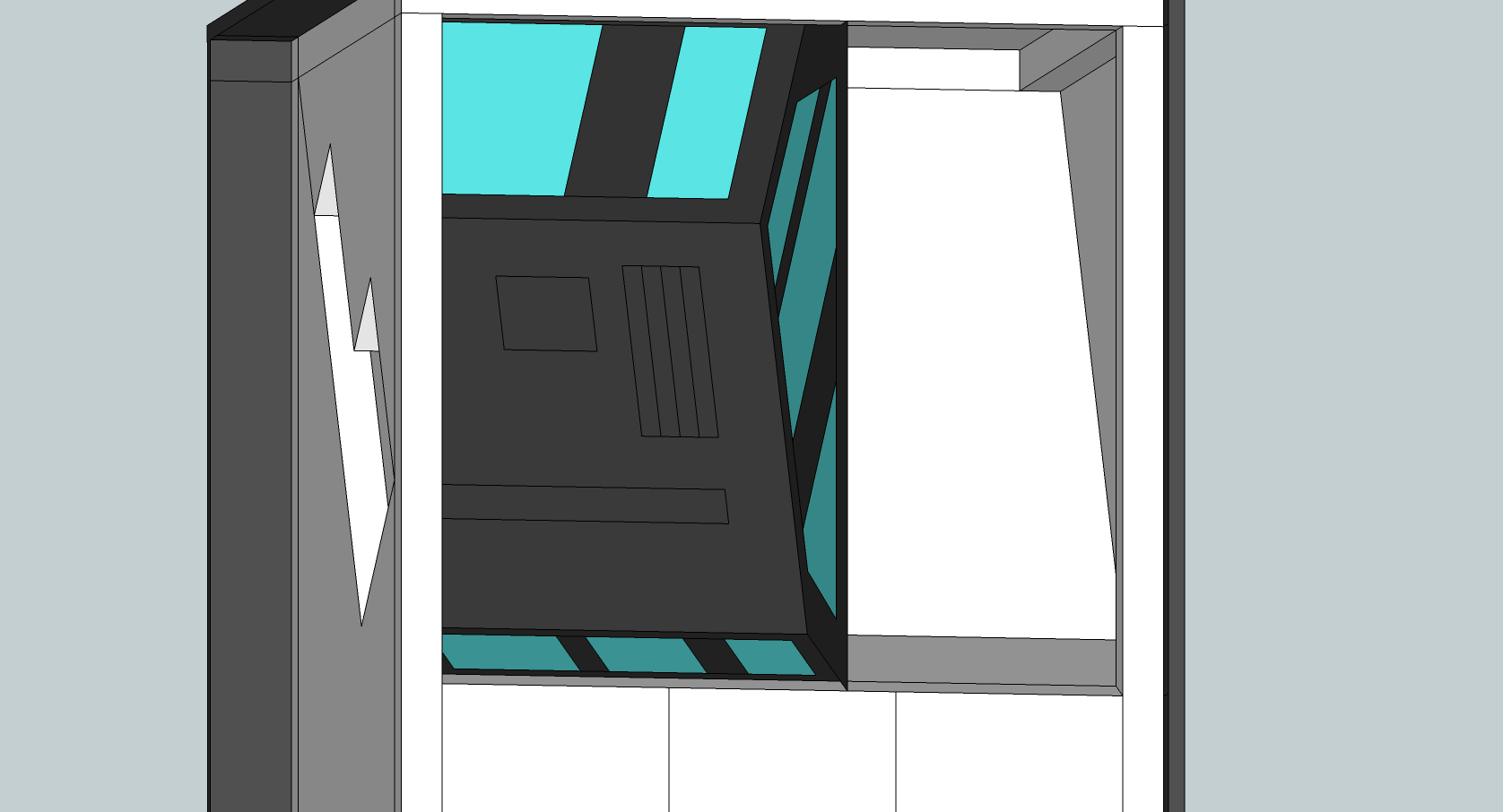

Planung:

− Spoiler!

Erste Ergebnisse:

− Spoiler!

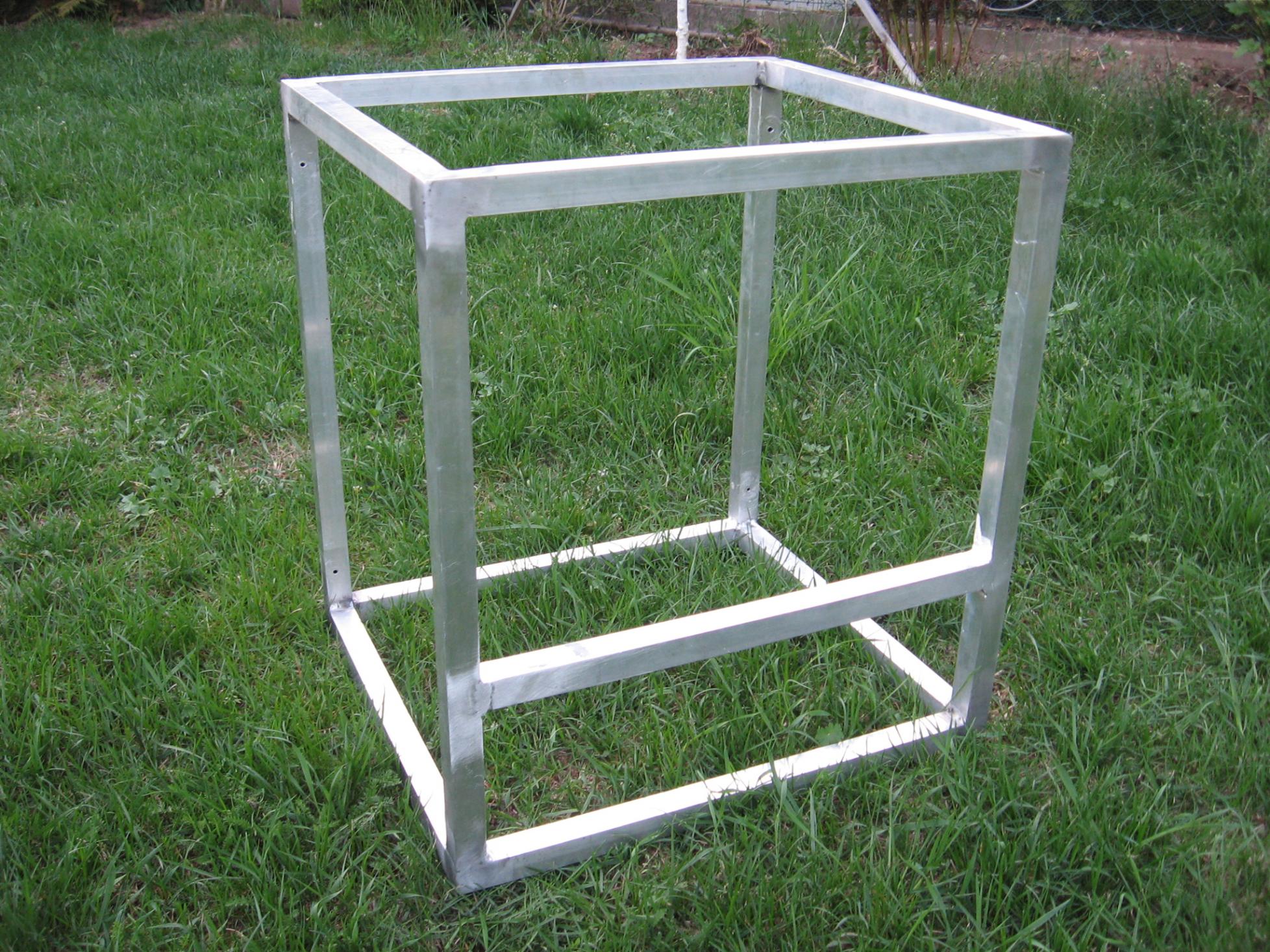

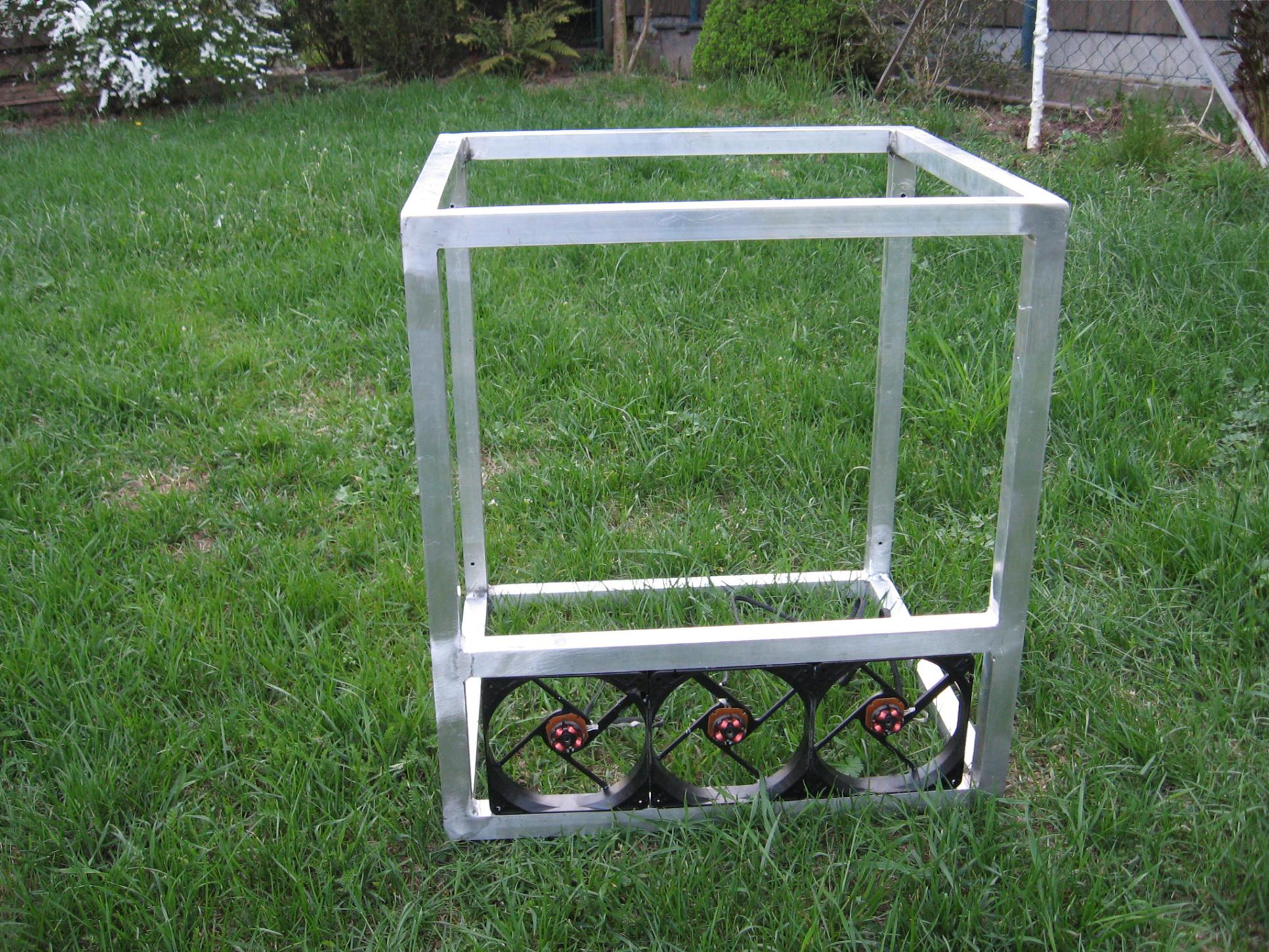

Fertiges Grundgerüst für den Ersten Kasten. Die Alu 4Kantrohre haben die Maße 25x25mm.
Der erste Kasten benötigte ganze 6m Alurohr.

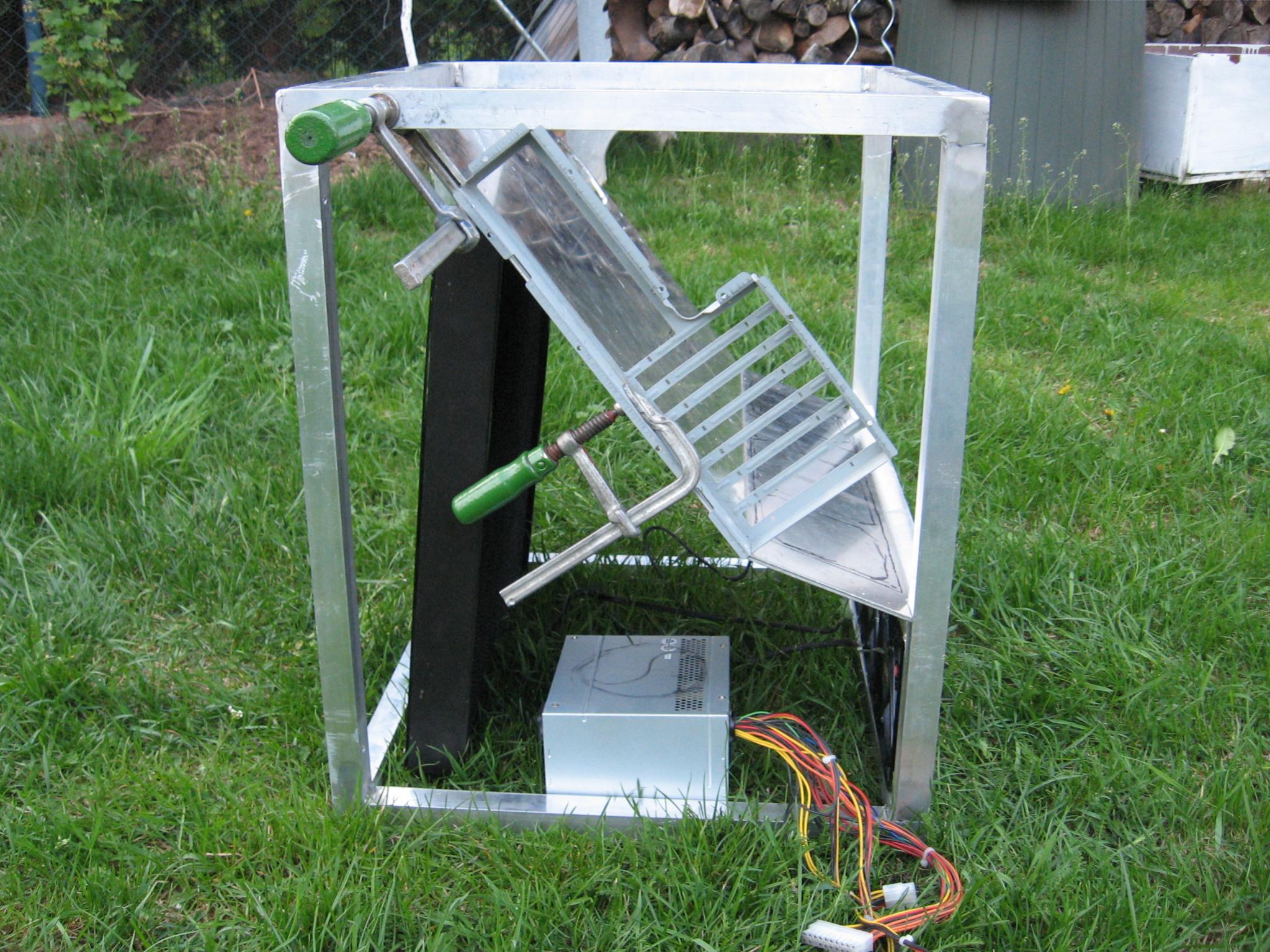

Die Querstrebe ist für die Lüfter, sowie als Auflagefläche für das gekantete Blech, worauf alle Hardware Komponenten gebaut werden.

Hier die 140mm lüfter von Phyoba. Die drei Lüfter sind aneinander geklebt. Wie sie am Gehäuse befestigt werden weiß ich noch nicht. Die Lüfter sind normalerweiße Rot. Alle Lüfter werden Weiß-Schwarz lackiert, und mit blauen Leds versehen.

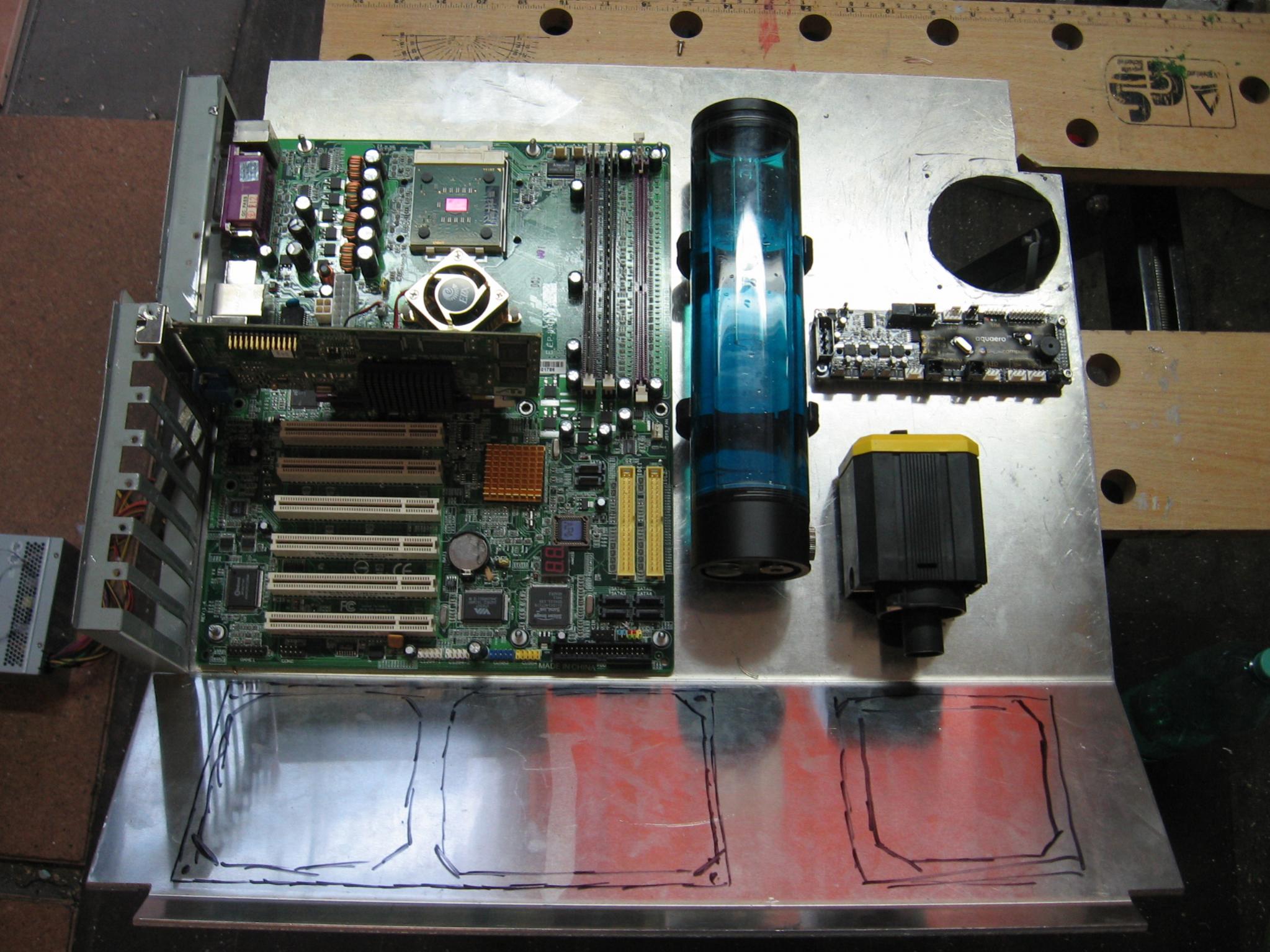

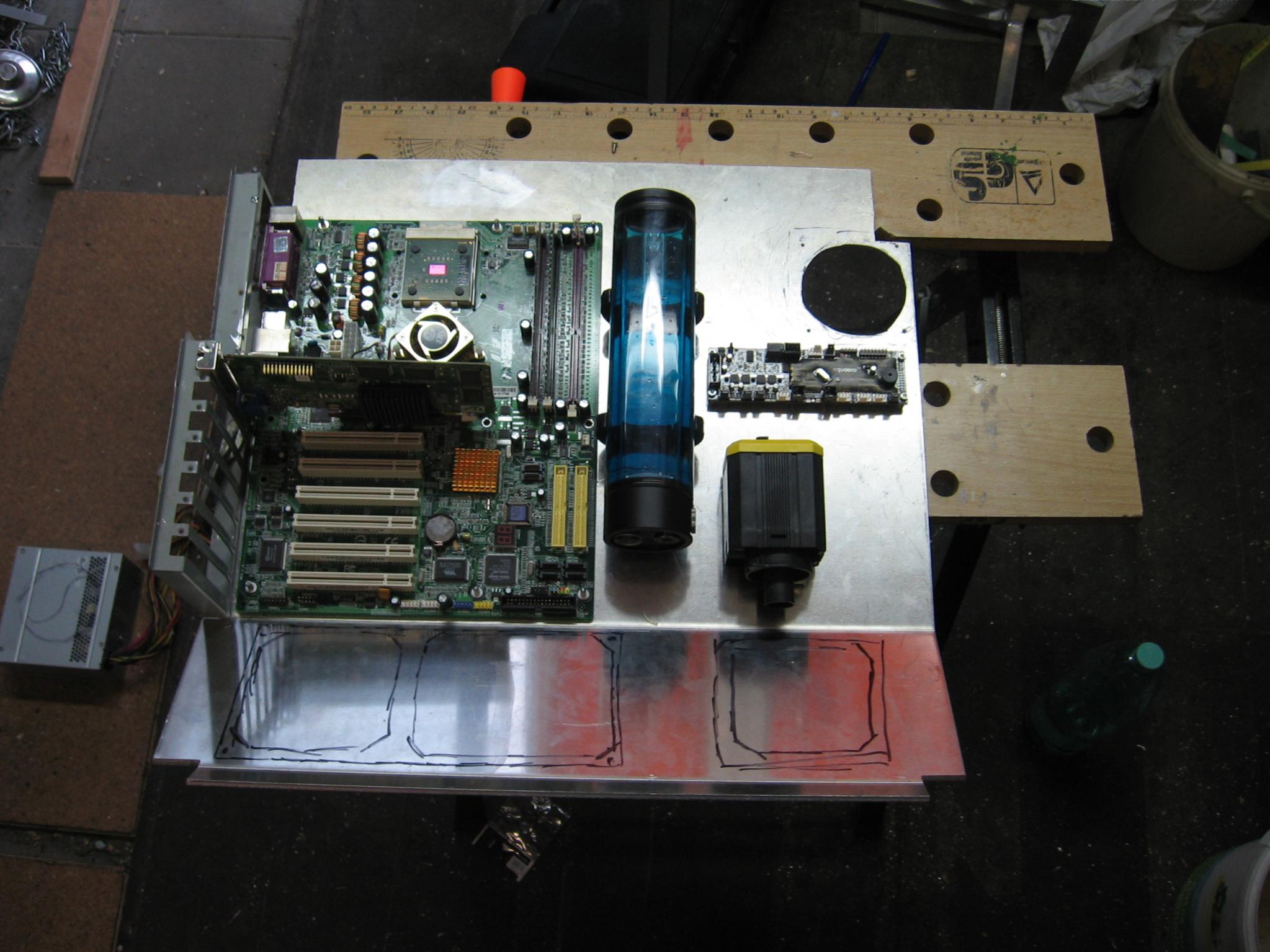

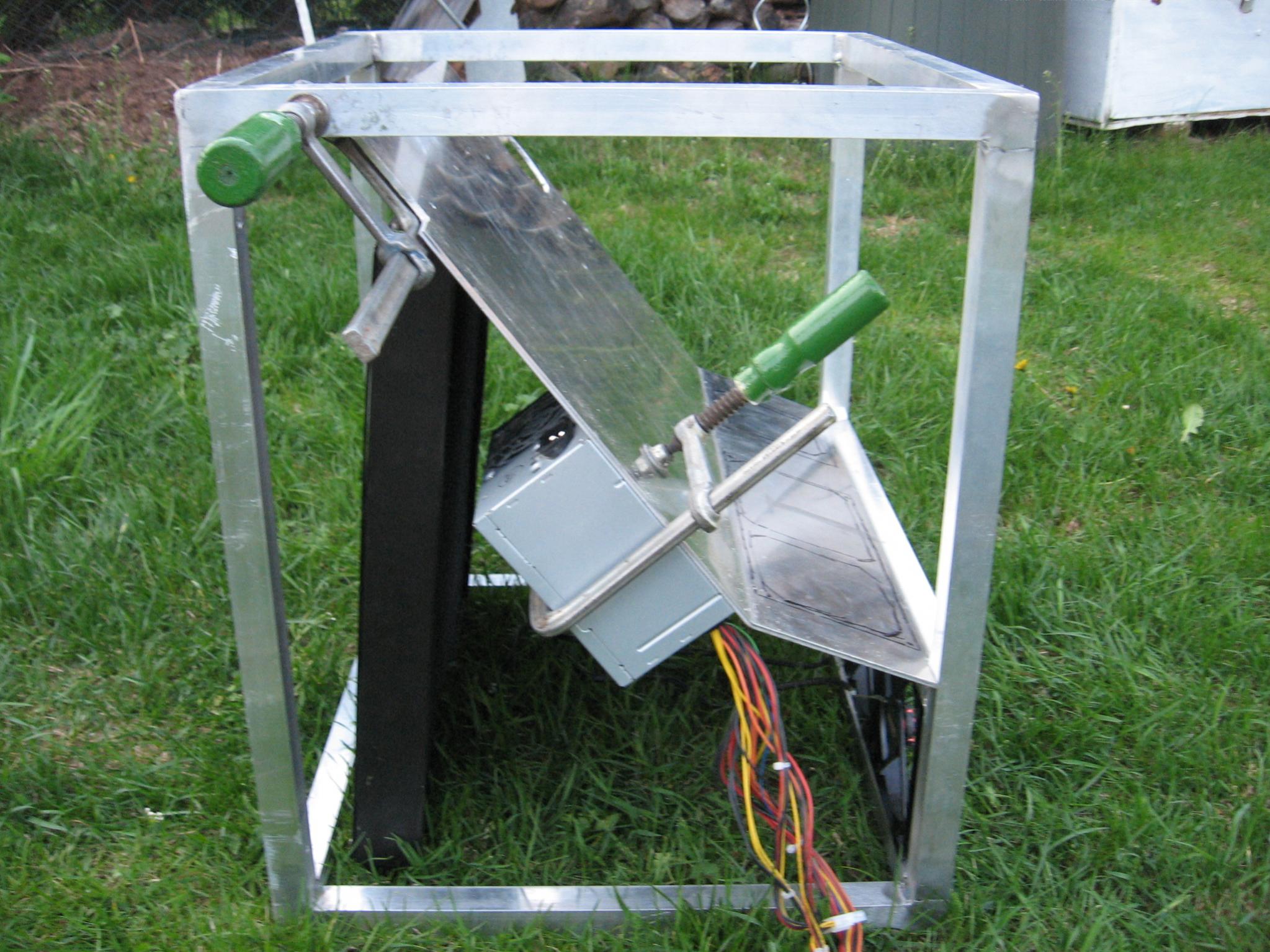

Links das Mainboard, rechts davon AGB, auf der rechten Seite kommt die Lüftersteuerung, die Pumpe und die SSD.

Die Idee, die ich hatte ist zwischen AGB und den restlichen Hardware Komponenten eine Trennwand aufbaue. Da eigentlich alles gesleevt wird ist die Wand nicht erforderlich.




Wie soll das Netzteil befestet werden, damit die es die beste Luftzirkulation gibt??

Möglichkeit 1: Unterm Mainboard

Möglichkeit 2: Direkt am Boden

Befestigung fürs Schweißen:POST#6

Bilder nach Schweißerarbeiten POST#9

Bilder: PC-Kasten WändePOST#14

Bilder: Loch für Mainboardtray POST#20

Bilder: Loch für Plexiglasfenster POST#20

Bilder: SilentMod Schrift raussägen POST#21

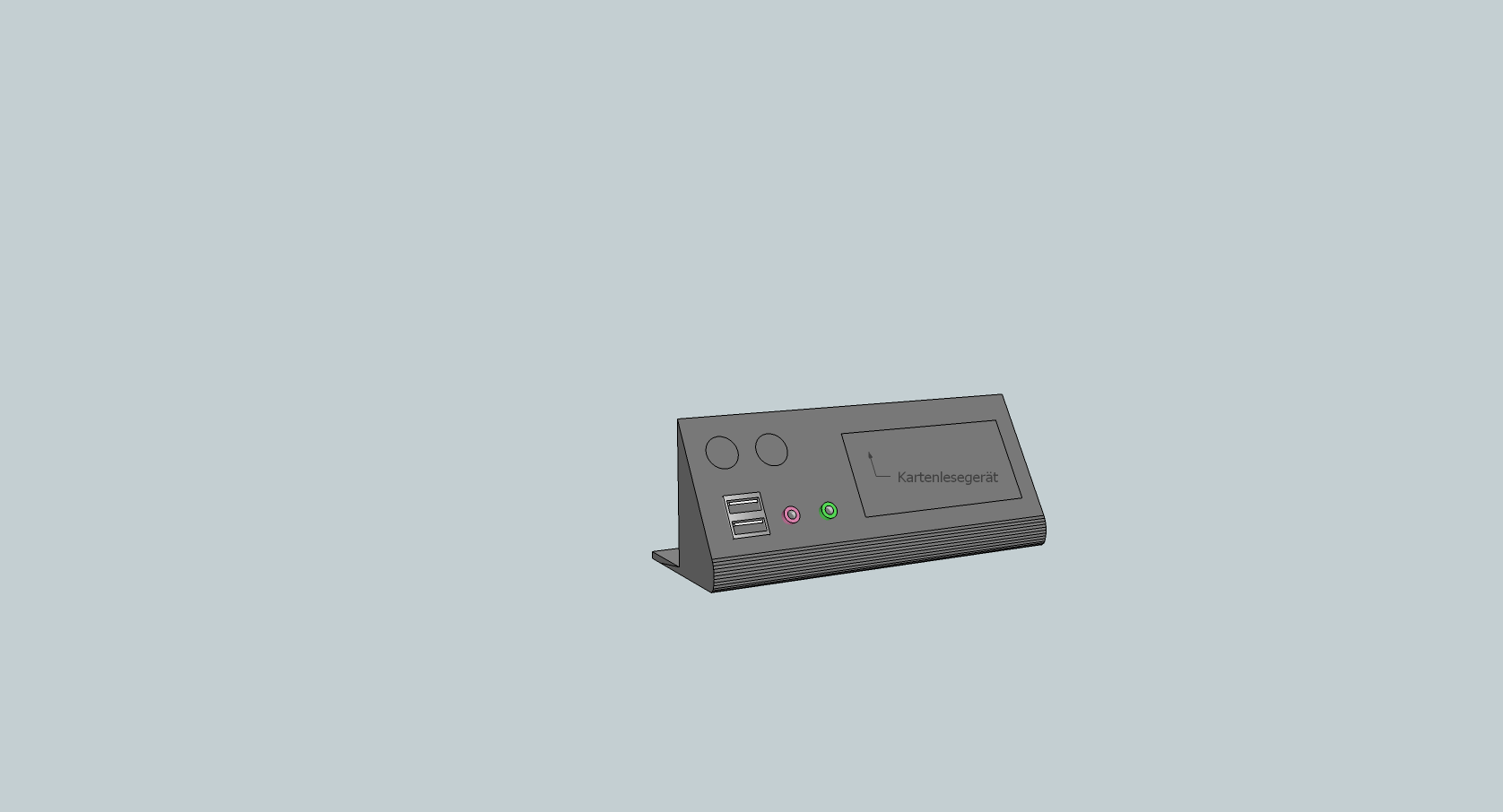

Bilder: Control-PanelPOST#41

Bilder: Vorläufige ErgebnissePOST#73

Bilder: Erstes Mal zusammengebautPOST#82


Mod-Kasten 2:

Bilder: Server Innenleben & AußenplattenPOST#73

Bilder: Server FüßePOST#75


Bilder: Server ElektrikPOST#75

to-Do & To Buy:
to-do:

• Mainboardausgänge raussägen -> Erledigt am 21.06.12
• Gehäuse lackierfertig schleifen
• Plexiglasfenster raussägen ->Erledigt am 21.06.12
• SilentMod raussägen ->Erledigt am 23.06.12
• Lüfterblende 1*120mm ->Erledigt am 03.07.12
• Serveraluminiumplatten bestellen ->Erledigt am 08.07.12
• Serverinnenleben schweißen ->Erledigt am 08.07.12
• Servermainboard auf Lüftkühlung umstellen ->Erledigt am 26.06.12
• Planung Control Panel
• Planung Bildschirmhalterung
• Füße montieren
• Strommangement ( Schalter, Kabelverlängerungen ect)
• erster Testaufbau ohne Inbetriebnahme
• Fehlende Löcher bohren ect.
• Lüfter anbringen mit Kabelmanagement und Sleeving
• zweiter Testaufbau mit Inbetriebnahme
• Sleeving Netzteil (Server +PC)



@Mod kann jemand bitte in die Thread übersicht ein Leerzeichen eingeben?
Wäre dafür sehr dankbar.

[jumijumi]

@Mod kann jemand bitte in die Thread übersicht ein Leerzeichen eingeben??

Kann man das nicht selber, wenn du einfach den ersten Beitrag editierst? Dann müsste man sich den Ritel ändern können, oder irre ich mich?

[Akini]

Leider ändert sich dann nur der Titel des ersten Beitrags.
Siehst du ja

[Kausalat]

Benutze einfach den "Melden"-Button und bitte um eine Titeländerung.

[Akini]

Hab es gemeldet. Danke für den Tipp.

Edit: Gibt es Lüfterblenden aus Aluminium oder Edelstahl zu kaufen? Finde bisher nur Radiatorblenden. Wäre zumindest eine Notfalllösung.

[Akini]

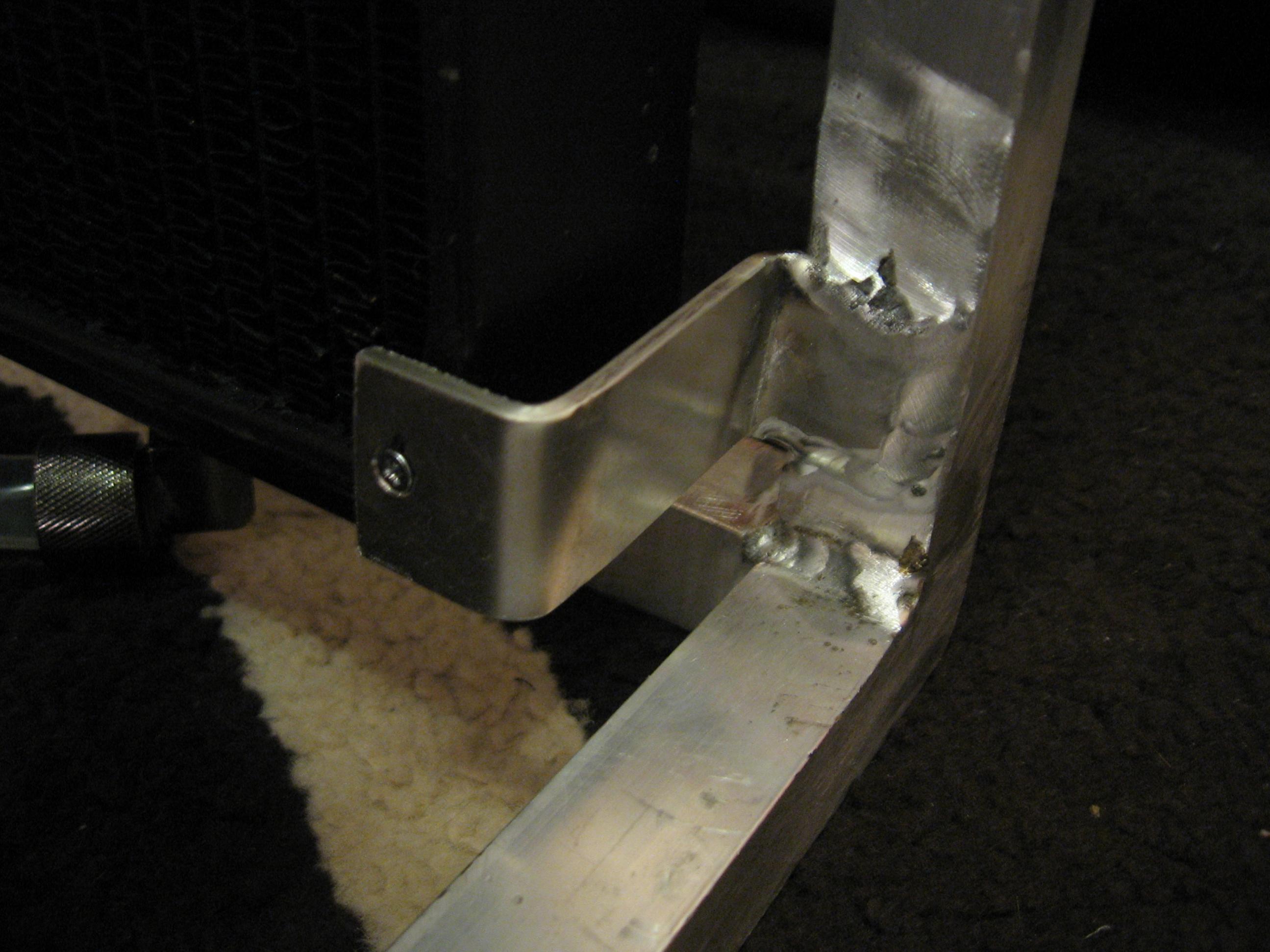

Bilder:Befestigung fürs Schweißen

− Spoiler!

Hab heute wieder mal ein bischen am Gehäuse gepfuscht.


Das war ja heute ein Saustall Darf ich morgen erst alles aufräumen, bevor ich weitermache.

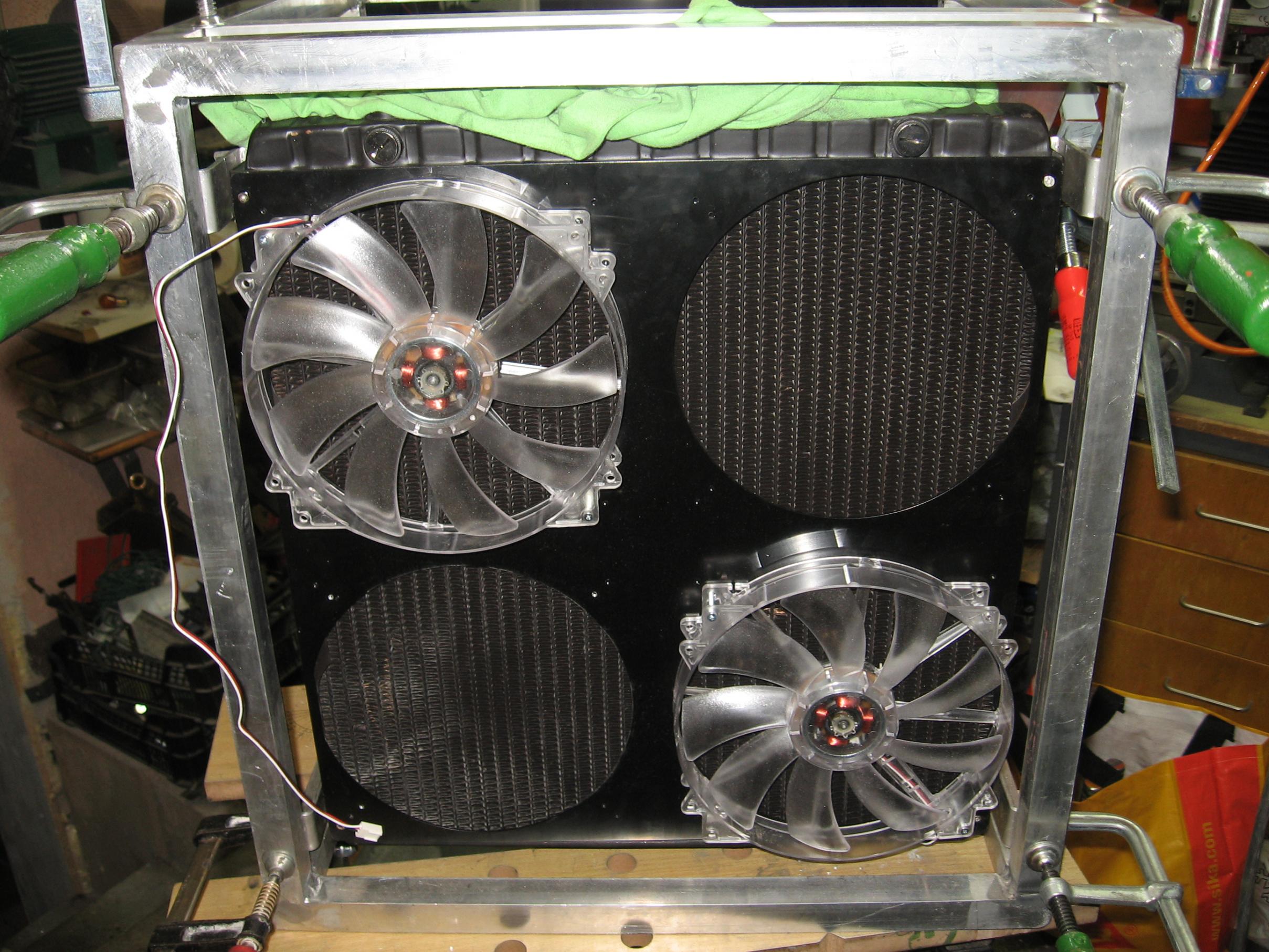

Jetzt müssen die Befestigungen für den Radi geschweißt werden, dann noch ein 4Rohr und zuletzt die Platte.

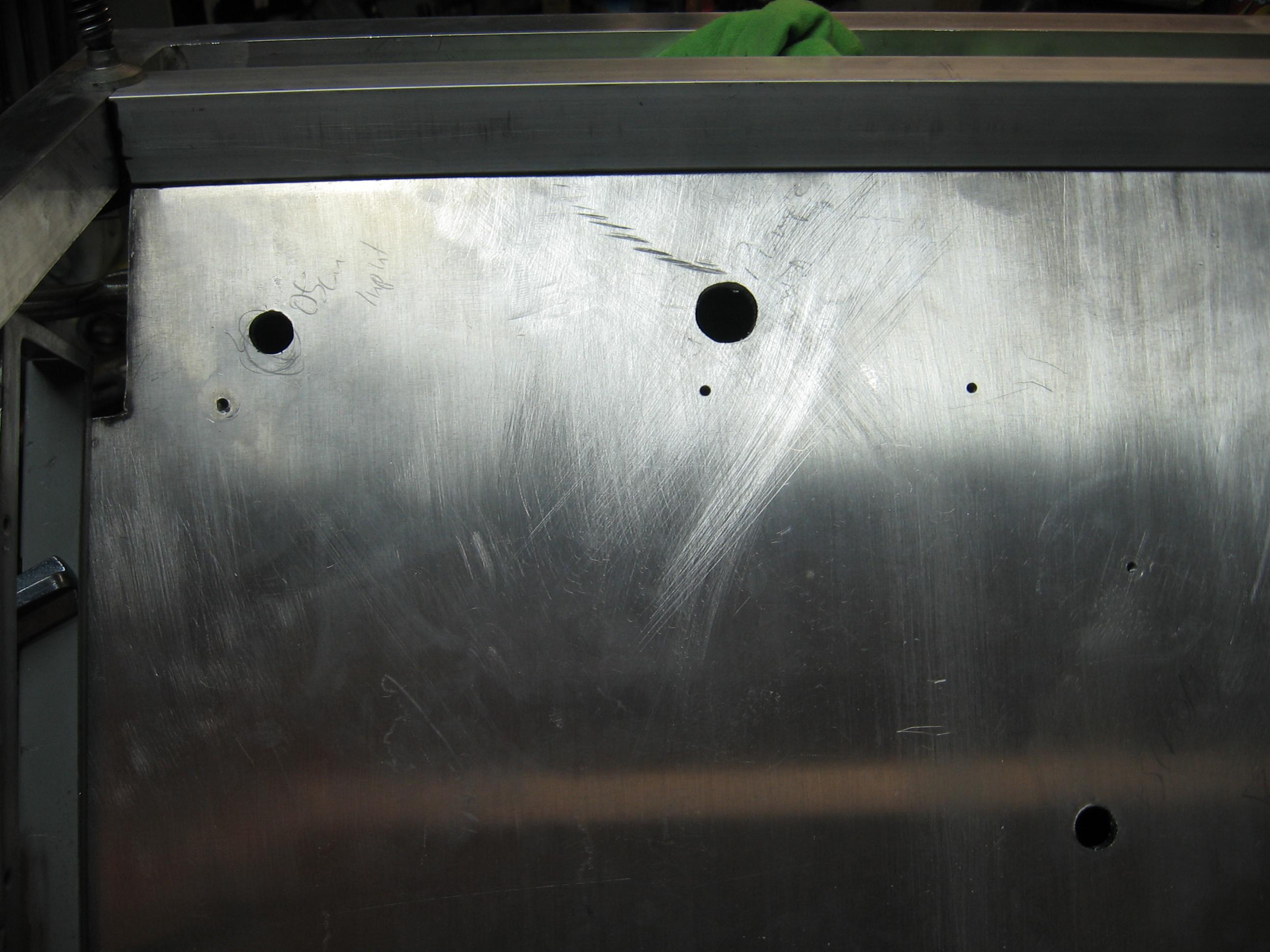

Die Löcher für die Lüfter in der Mainboardplatte sind nicht gerade schön geworden. Denke, dass ich dafür eine Blende lasern lassen werde.

Naja mein erstes Projekt

Hoffe das ich morgen dann das Gehäuse schleifen kann.

Würdet ihr eigentlich ein Gehäuse selbst lakieren oder es in die Lackierei geben, zum Beschichten oder Lackieren?

[jumijumi]

Ich würde es beschichten lassen, fühlt sich auf jeden fall hochwertiger an.

[Akini]

Danke für den Rat.

Werde mir auf jeden Fall ein Angebot einholen, aber erst wenn mein 2er Kasten Innen und Außen fertig ist.

[Akini]

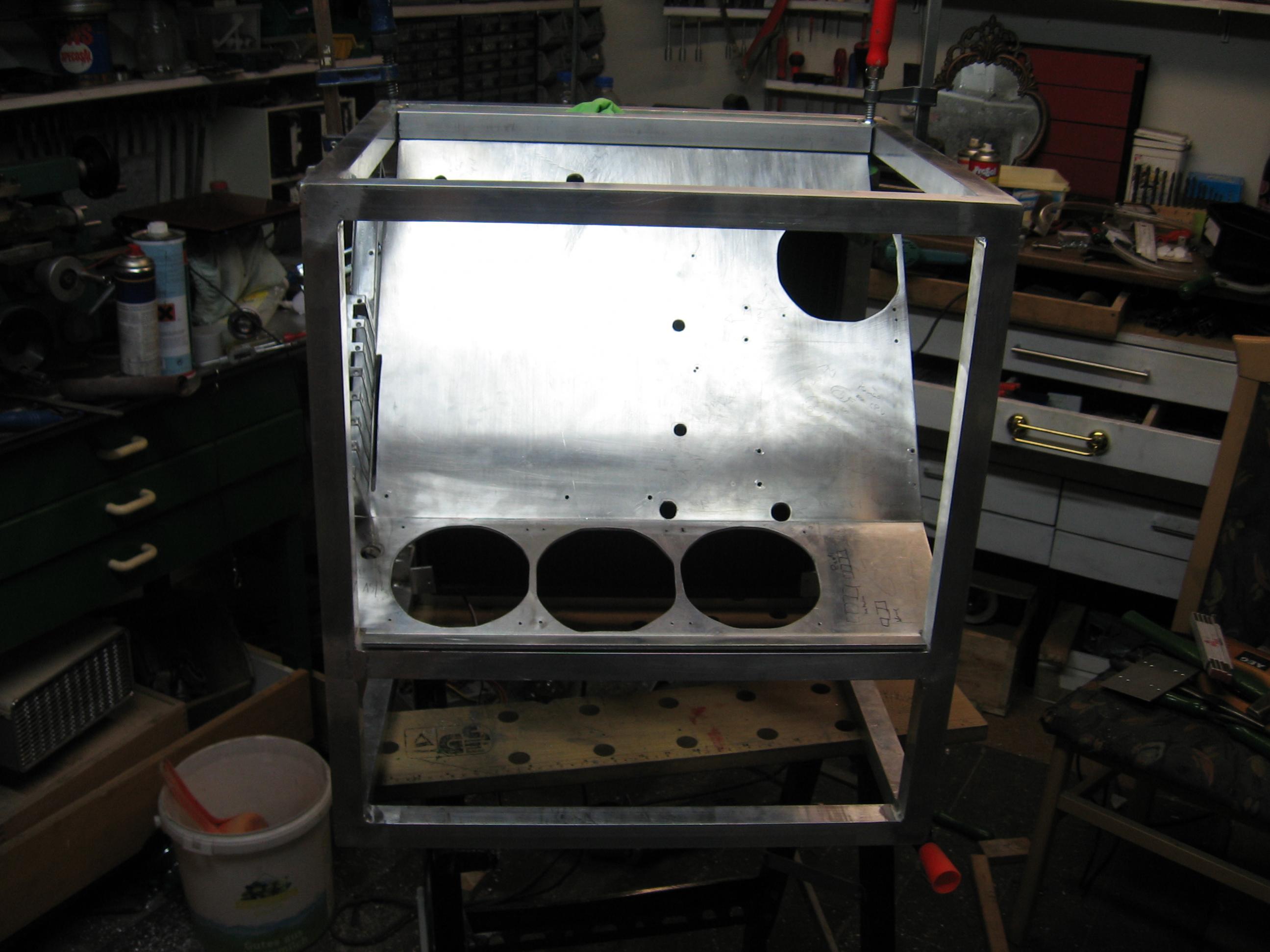

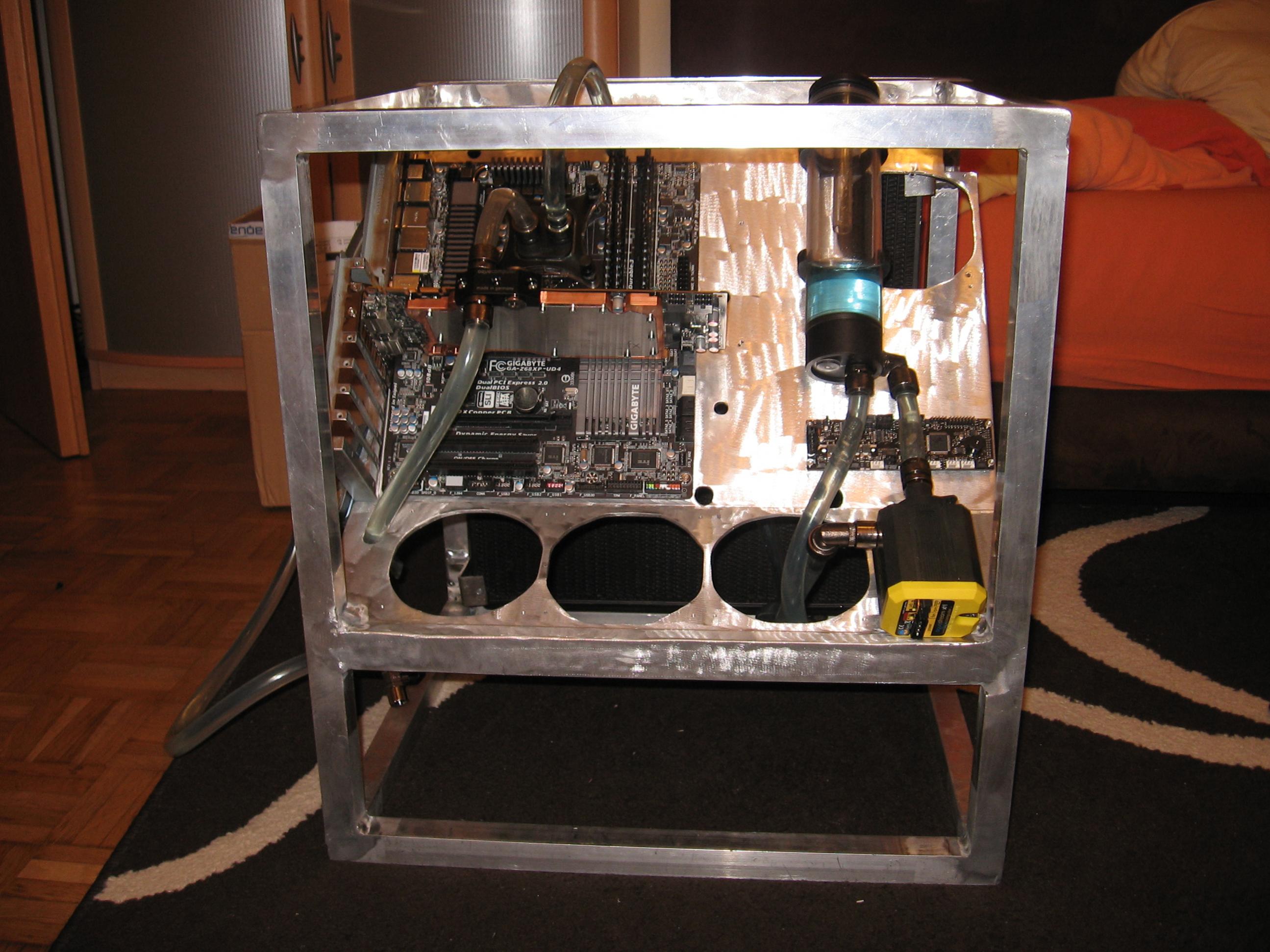

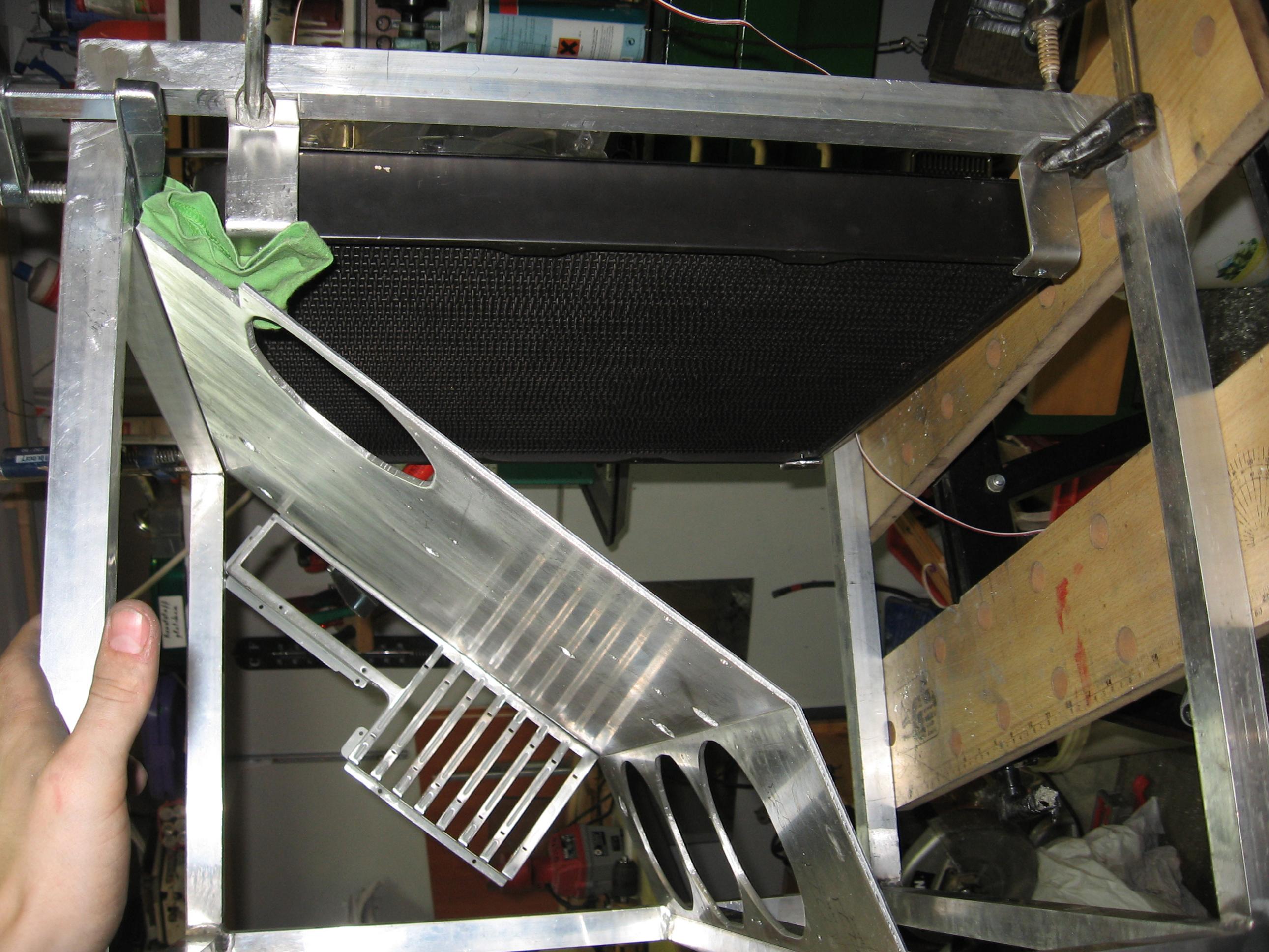

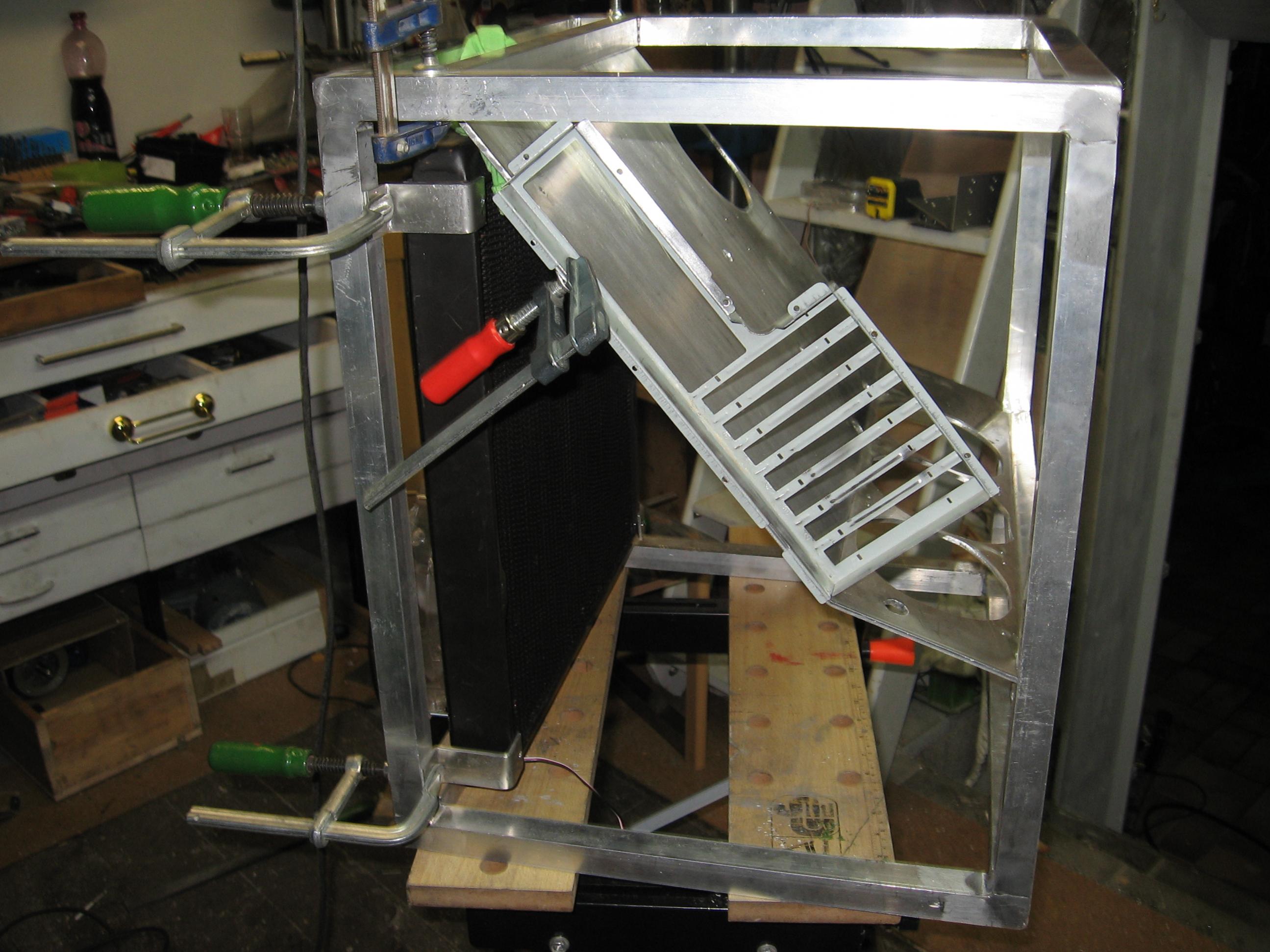

Soo. Heute ist es endlich soweit. Die letzen Schweißarbeiten wurden erledigt. Alles wurde befestigt.



Bei der ersten Probemontage ist mir aufgefallen, dass ich ganz vergessen habe, dass die Grafikkarte etwas länger als das Mainboard ist. Somit habe ich den AGB falsch angeordnet. Hier im Bild ist der Probeweise montiert. Werde morgen alles abbauen und zwei neu Löcher bohren. Die alten werden dann zugeschweißt. Sonst bin ich aber sehr froh, dass alles (ok das meißte) gepassst hat.

Die Lüfter werden hab ich heute schon grundiert und angefangen diese zu lackieren.

Arbeiten die ich noch machen sollte:

• Gehäuse schleifen (Schweißnähte)
• AGB Befestigung neu bohren
• Lüfter lackieren
• SSD Befestigung bauen
• Pumpe dämmen + entkoppeln
• für den Pumpenausgang muss am Boden ein Loch gebohrt werden
• Radiator Befestigungsbohrungen vergrößern

Hoffe, das ich das meiste Morgen erledigen kann.

[Byz]

Interessantes Projekt, werde es weiter verfolgen.

Ich zeichne so viel wie möglich im AutoCAD vor, um solche Fehler zu unterbinden.

Was hast da für Formrohre denn für den Rahmen genommen? 20x20 oder?

PS: Besser dreimal messen als etwas vergessen

[Akini]

Danke. Kenne mich leider nicht mit Autocad aus. Sollte mich aber vielleicht einlernen, da ich noch einige Ideen habe.
25x25 und 2mm dick. Dünner soll es sehr schwer schweißbar sein. Beim nächsten Projekt wollte ich 10er Rohre nehmen, das müsste ich dann aber anders lösen, schweißen ist schwer möglich.

[Akini]

Update:

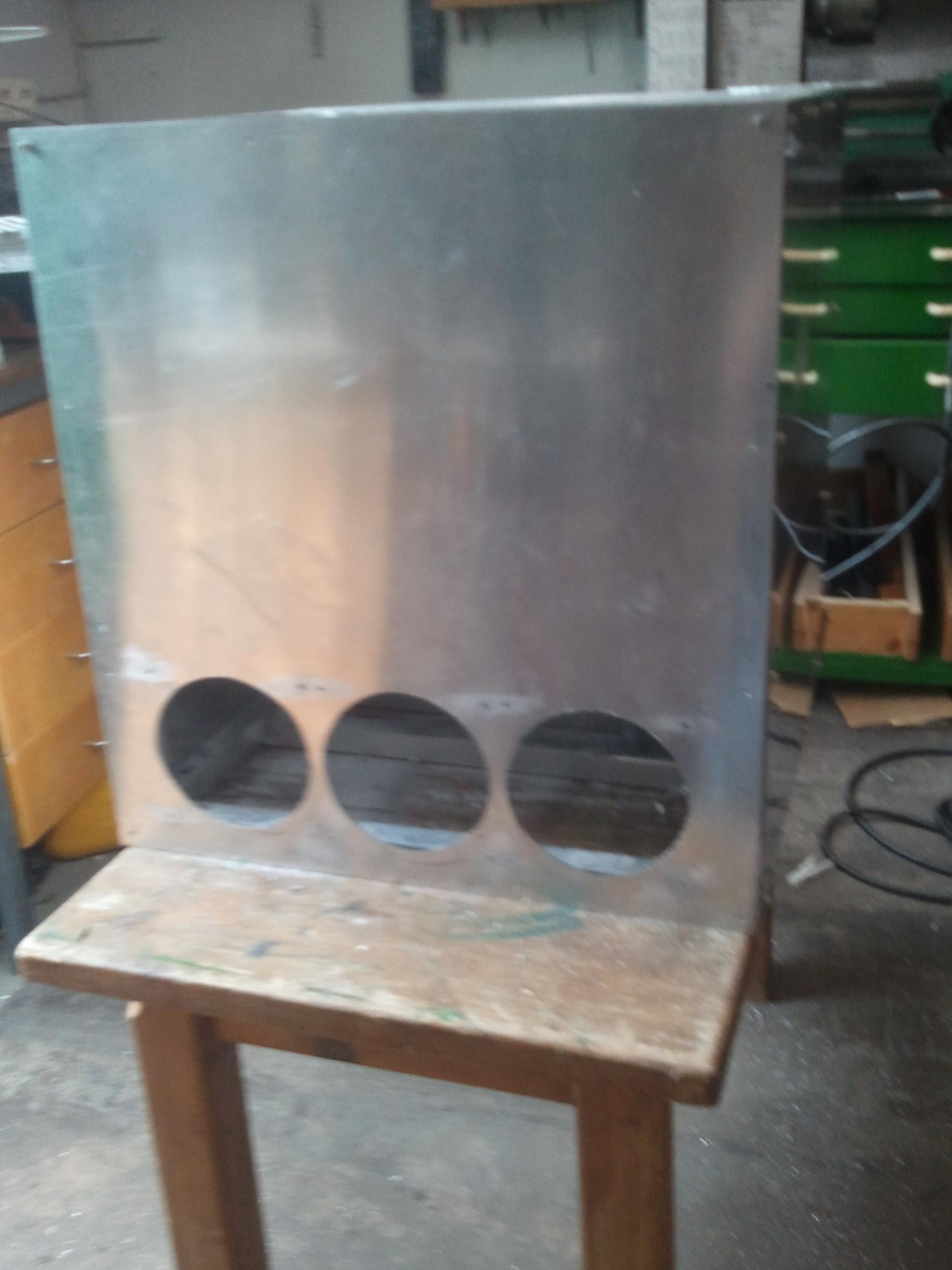

Das Gehäuse nimmt langsam die Richtige Form an. Die Gehäusewände wurden bereits montiert und die Löcher für die Lüfter wurden bereits mit einer Stichsäge herausgesägt.
Die Plexiglasplatten ( Die Deckel) kommen sehr wahrscheinlich heute oder morgen.
Die SSD Halterung wurde auch berits gemacht.
Die Lüfterblende für die 3*120 Lüfter wurde auch bereits gebaut und angepasst.

Die größte Arbeit die momentan ansteht ist die Rückwand, wo das Mainboard rausschaut, dort muss eine Öffnung reingesägt werden. Das schiebe ich vor mir her, weil das für mich die schwierigste Aufgabe ist.
Exaktes Arbeiten ist angesagt


Was mir fehlt:
-1*120 Lüfterblende -> diese muss dann auch noch angepasst werden.
-Plexiglas für Sichtfenster (transparten 3mm?)
-Plexiglas für Modbeleuchtung(vorne)

Was demnächst ansteht:
-Lüfter zuende lackieren
-Hinten die Öffnung für Mainboardanschlüsse anpassen
-Die Schweißnähte schleifen ( dafür benötige ich das Schleifgerät aus der Firma)
-Gehäusewand für Plexiglassfenster zuschneiden
-Modbeleuchtung planen ( Schriftart)
-Server fertig schweißen + Gehäusewände bestellen
-Wasserkühler auf Grafikkarte montieren

O.o da wartet ja noch einiges an Arbeit auf mich.

[mo_ritzl]

Bitte mehr Fotos

Finde vorallem den schrägen Mainboardtray gelungen

[Akini]

Danke
Der schräge Mainboardtray hat war aber ein Heidenstück an Arbeit muss dort auch noch ein paar Fehler verschleiern. Ich hab ein paar Fotos in Handy-Qualität, da ich nicht immer mit der Spiegelreflex rumlaufe.

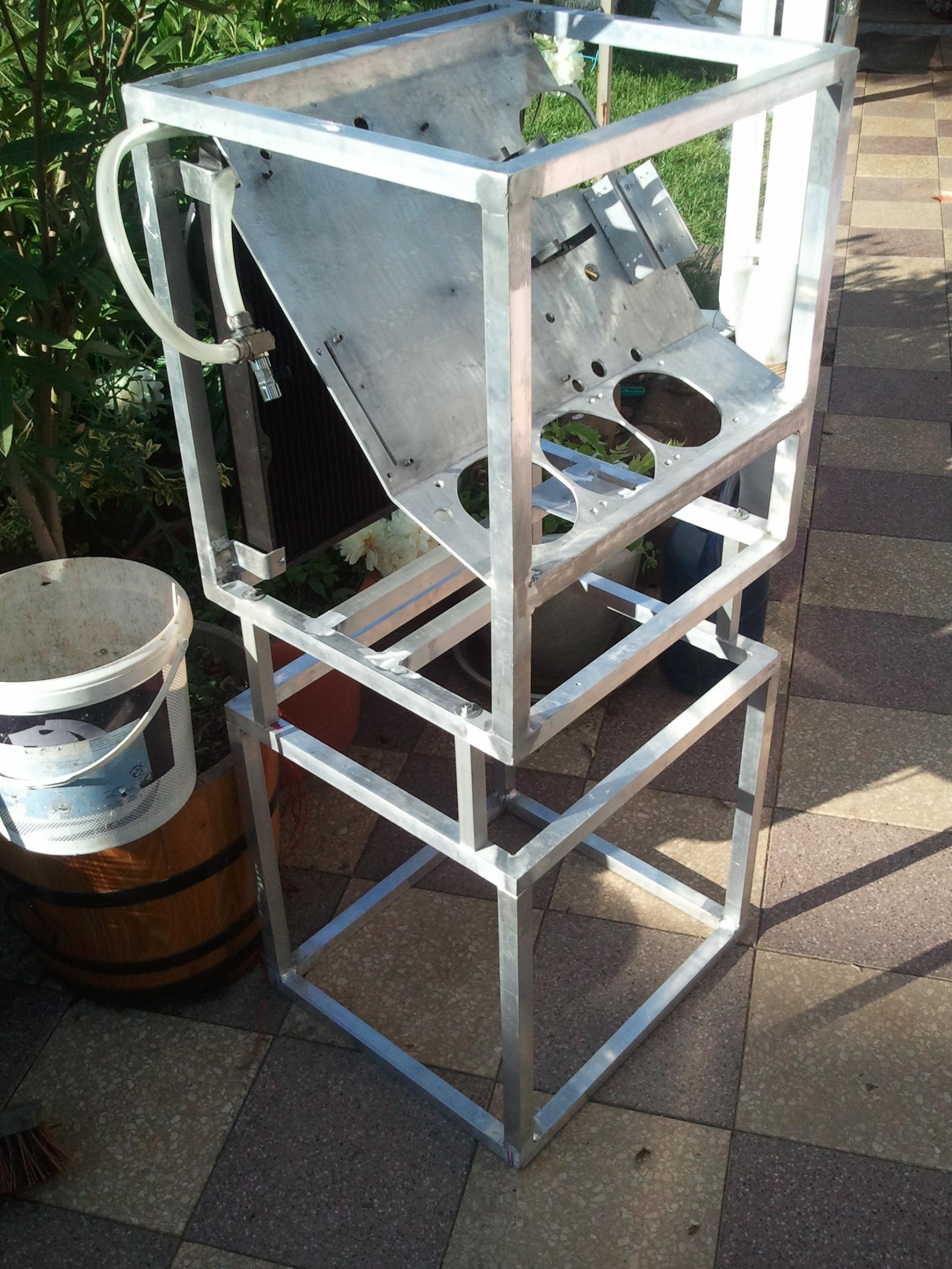

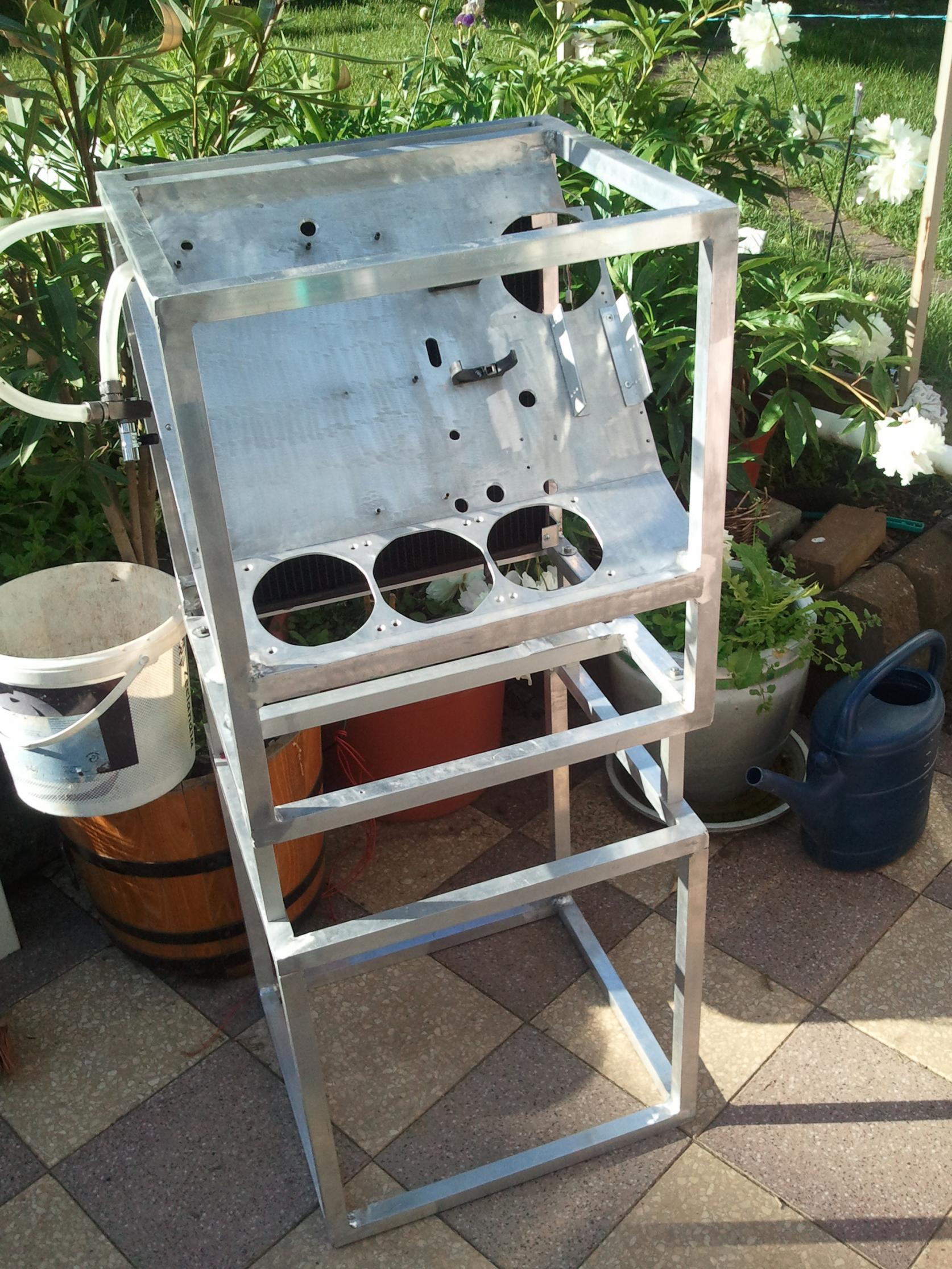

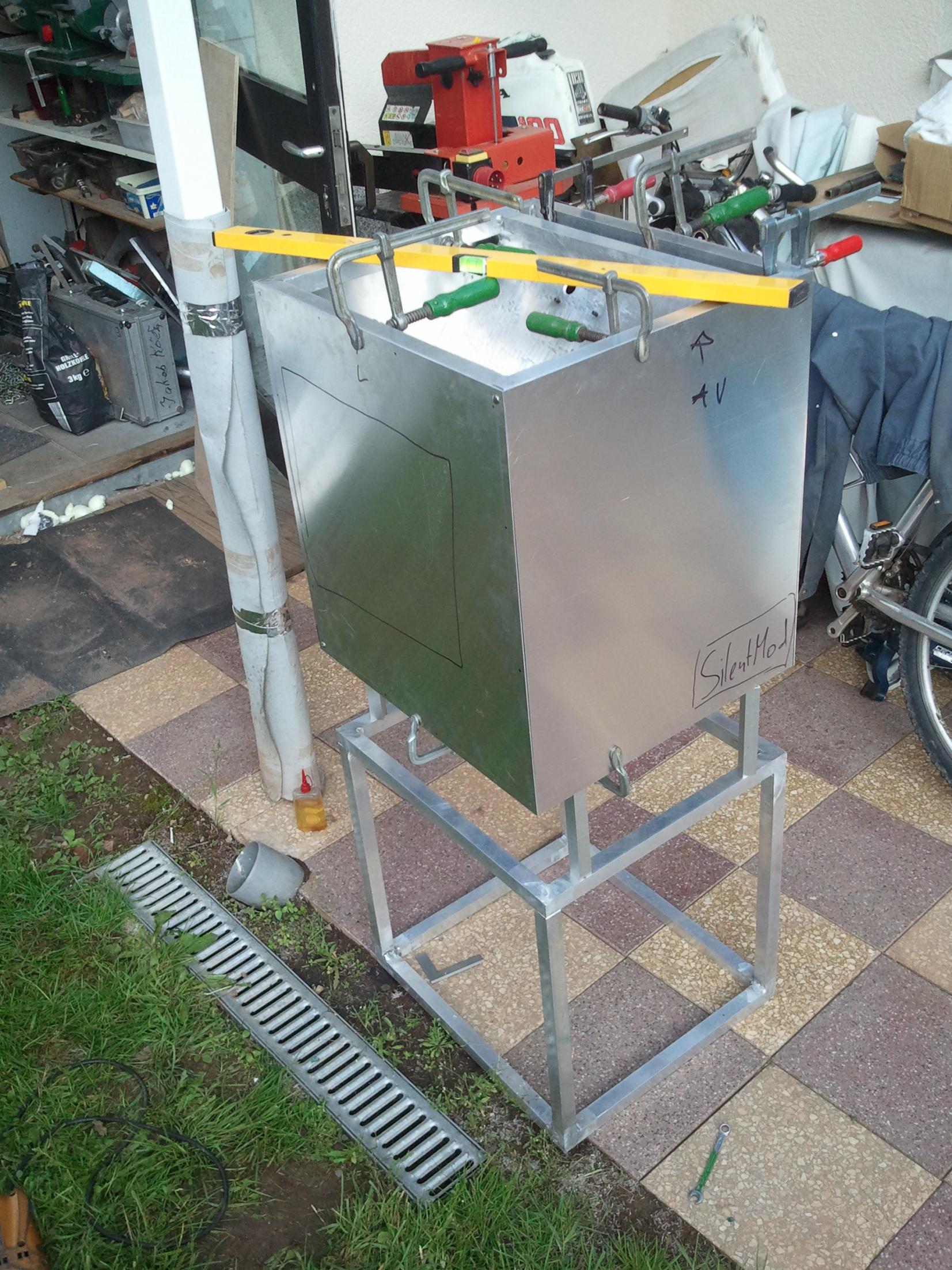

Update Bilder: (PC & Serverkasten + Verbindung)

− Spoiler!

Die Verbindung zwischen den Kästen wurde zum SChluss anderes realisiert als gedacht. Mein Vater hat mich auf die Idee gebracht einfach Gewindestäbe und das 4-Kant Rohr nur als Verkleidung zu nehmen.

Meine Idee war Leider aufgrund von SchweißProblemen nicht realisierbar
So funktioniert es aber trotzdem perfekt.

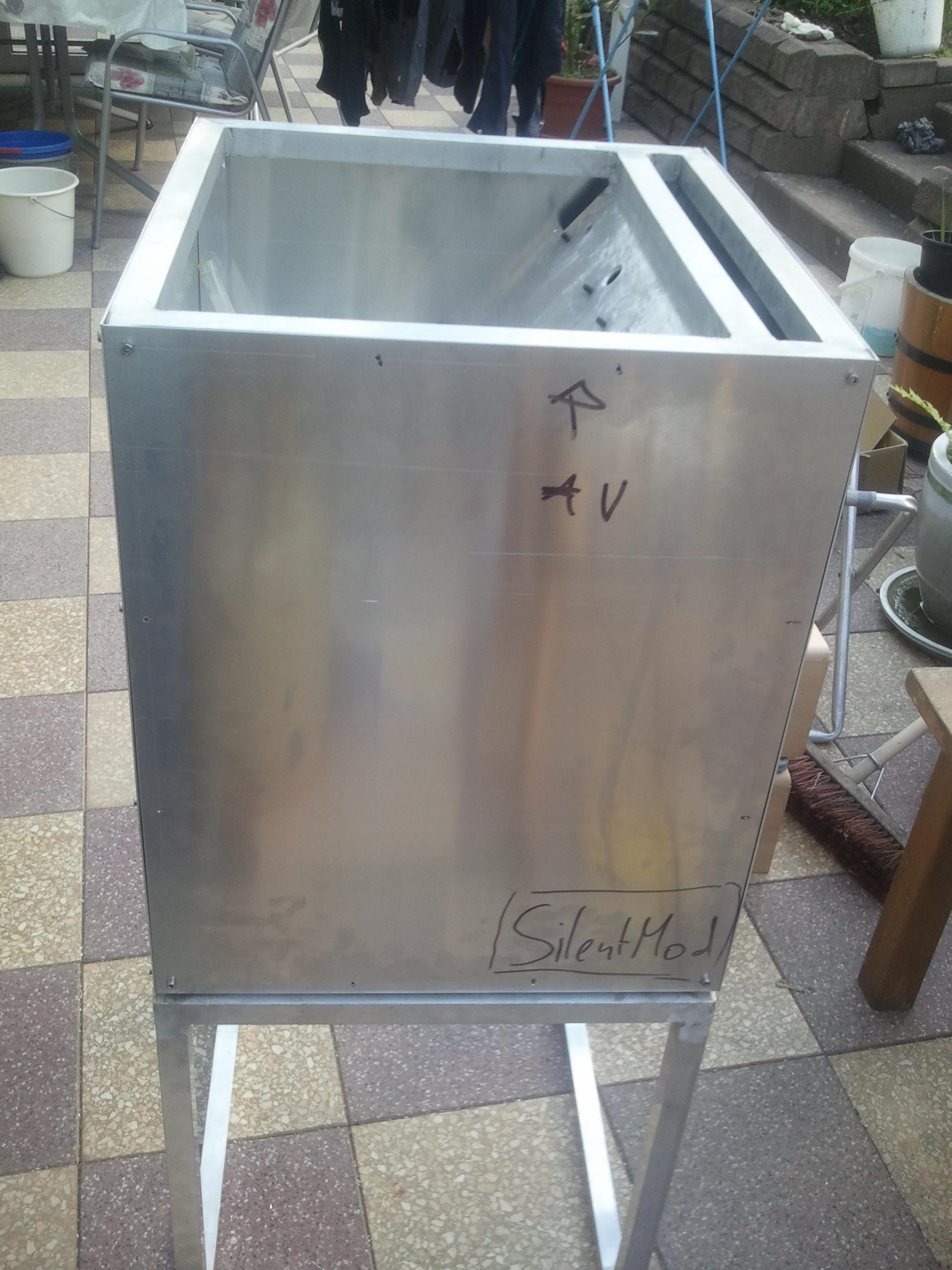

Update Bilder: (PC-Kasten Wände)

− Spoiler!

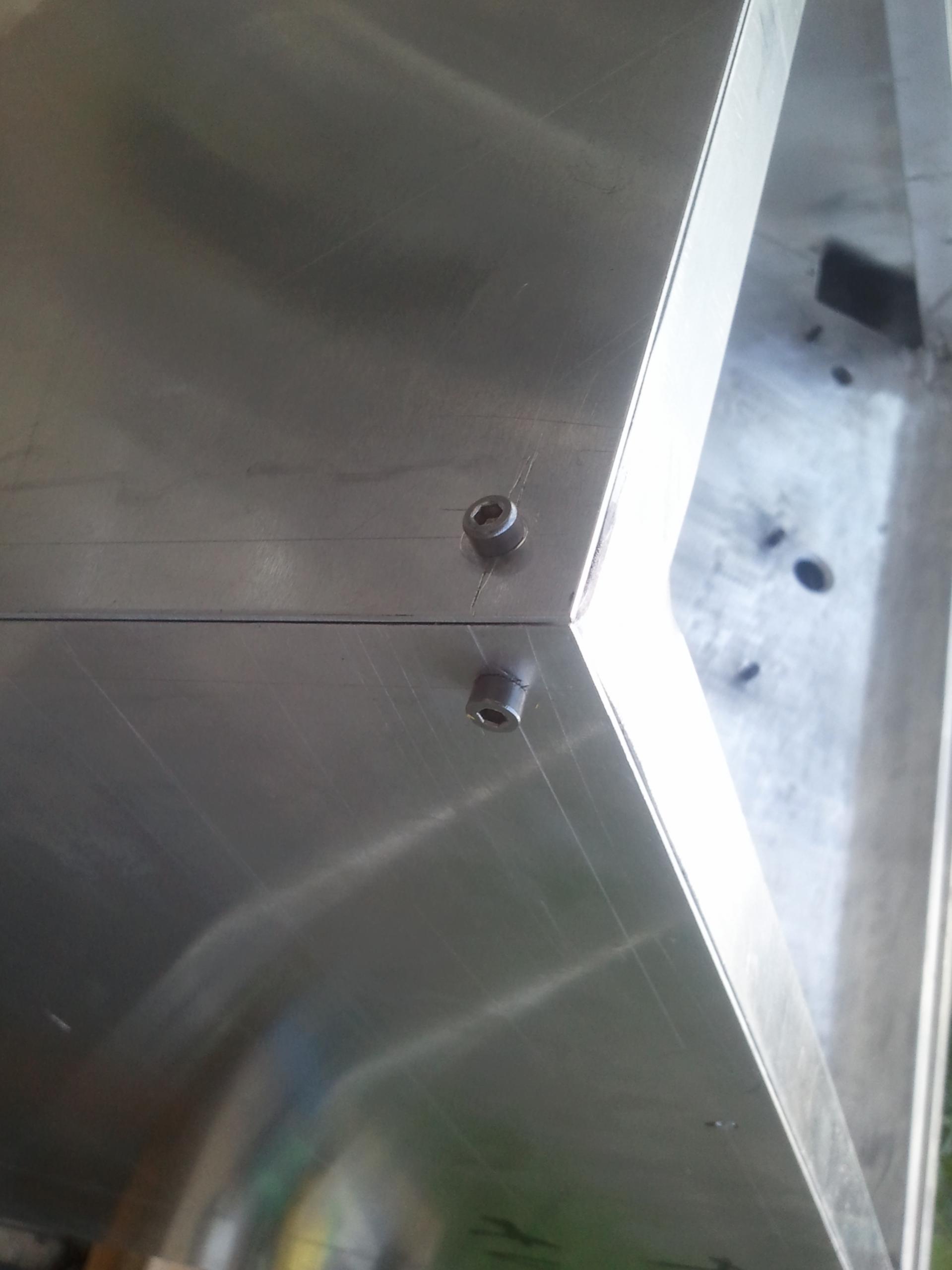

Die Schraube bei diesem Bild hat mir nicht sehr gefallen. Deswegen wurden sie ausgetauscht.
Durch diese:

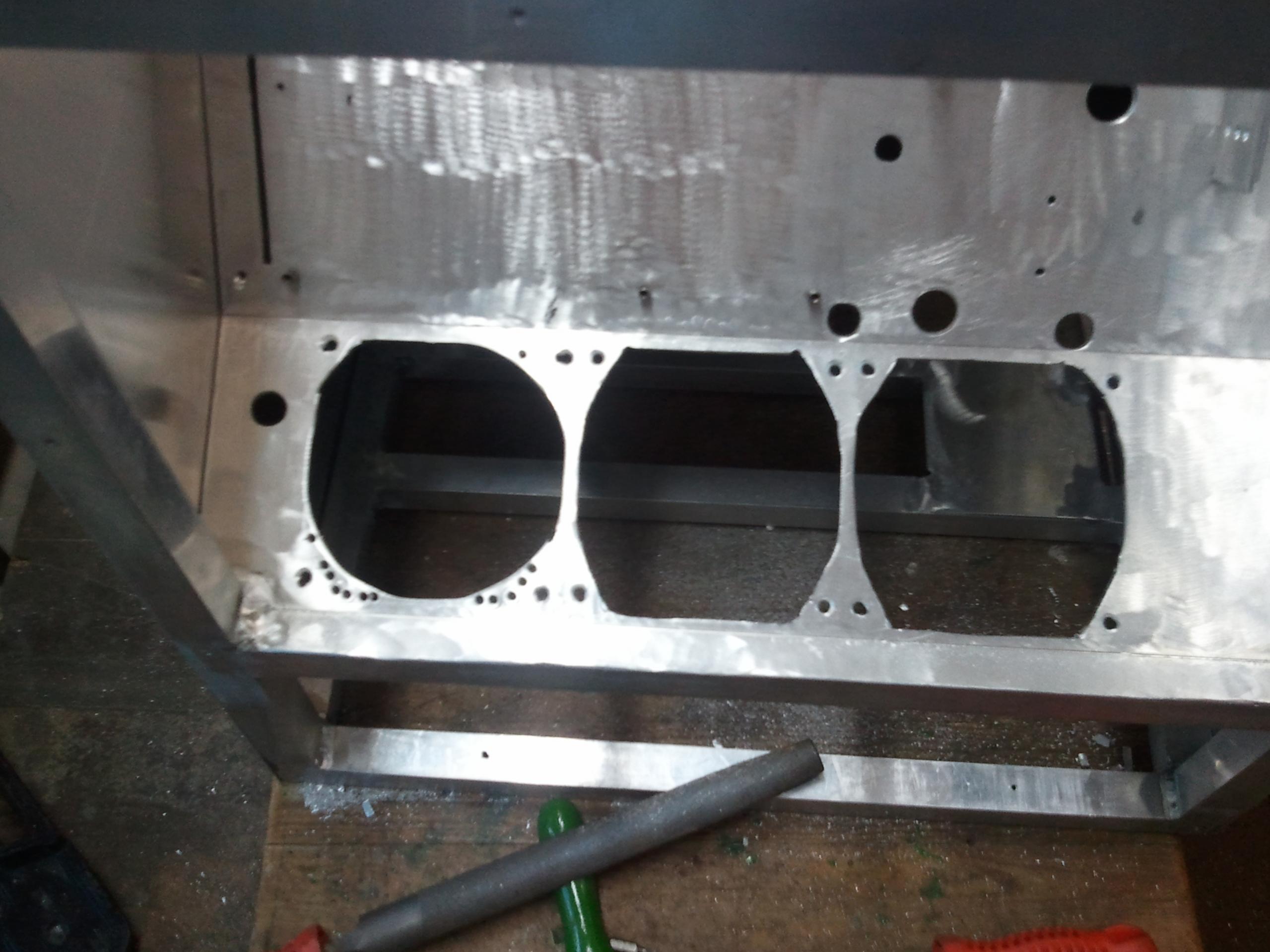

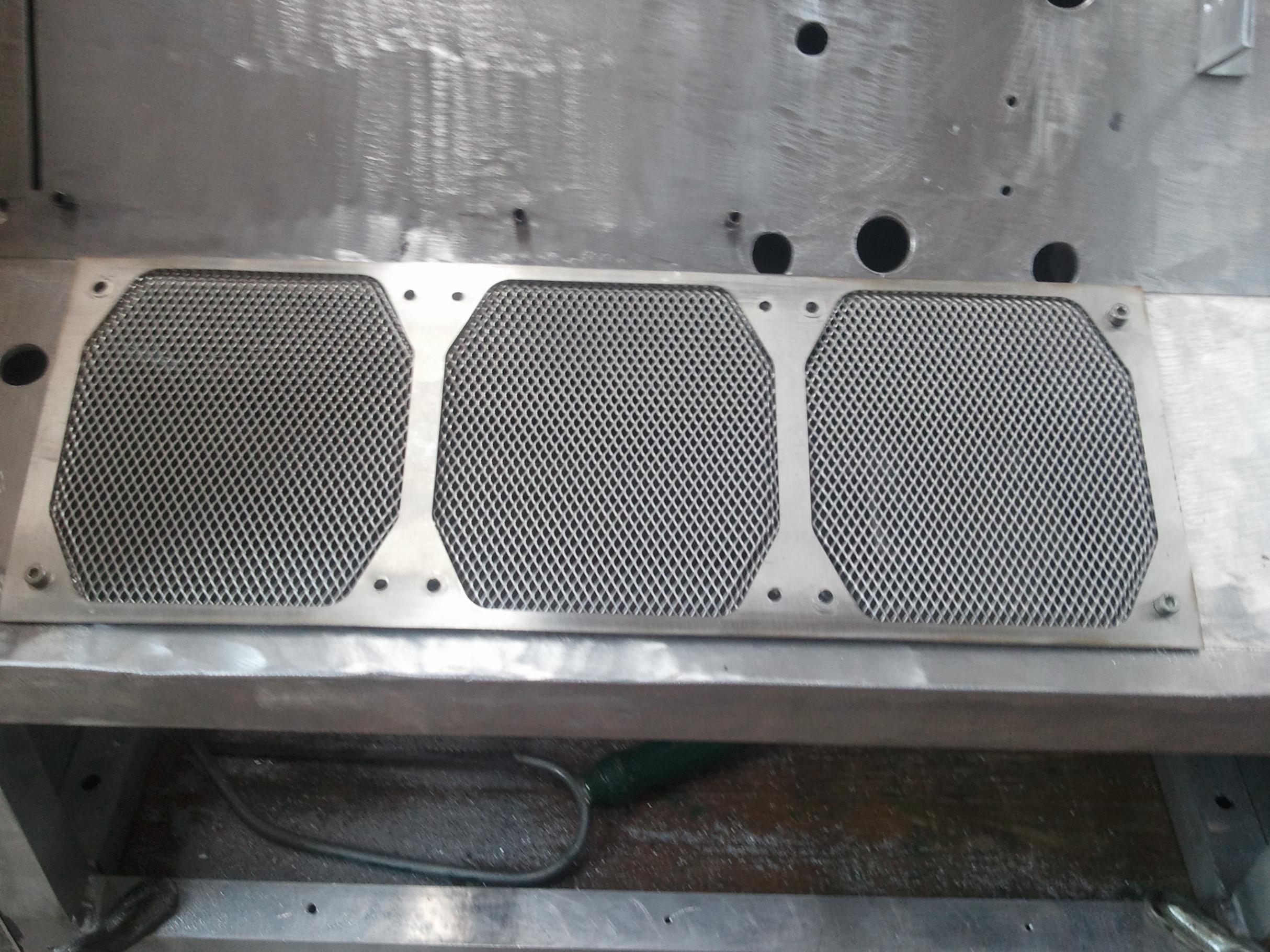

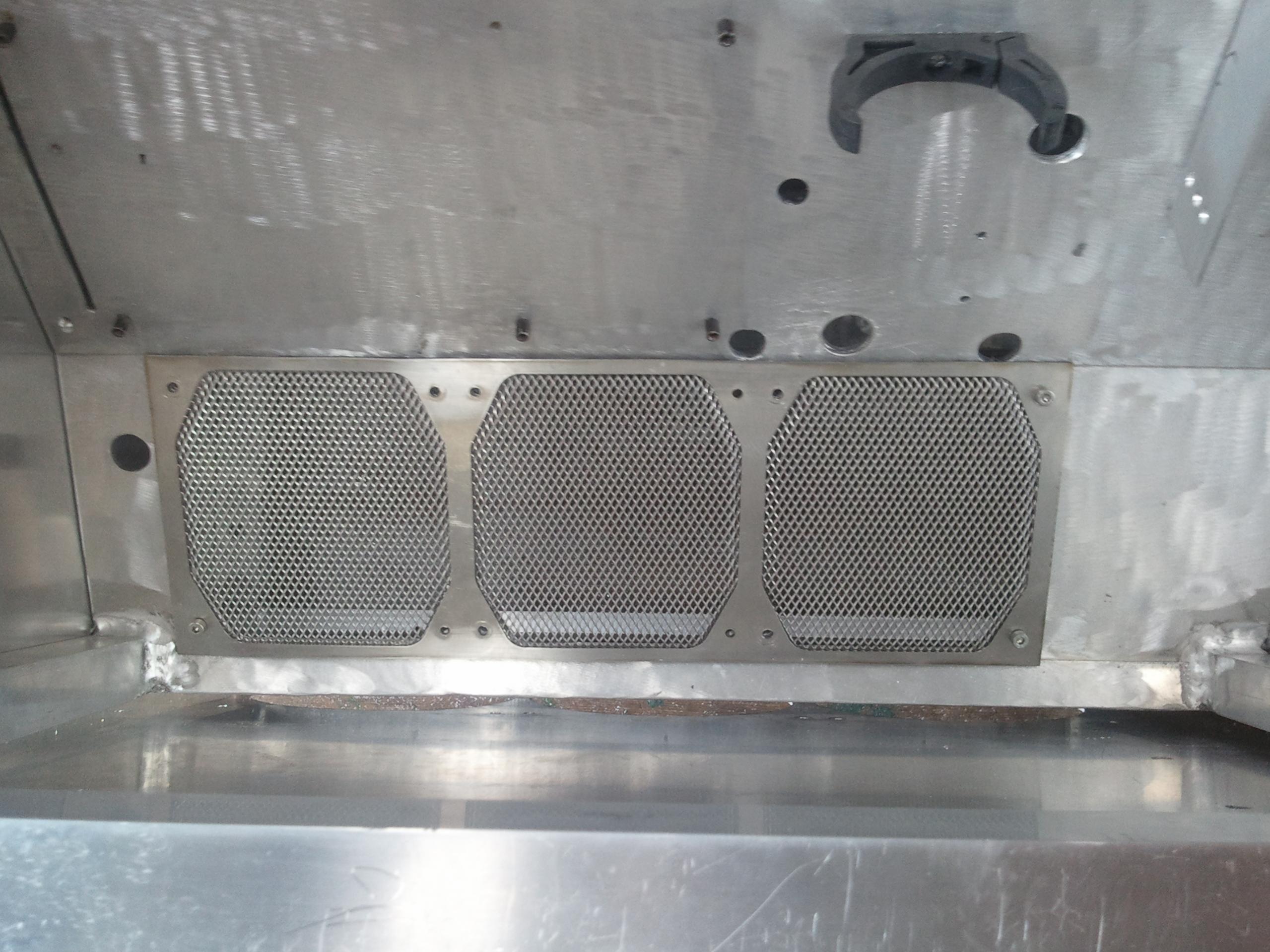

Update Bilder: (Lüfterblende innen 3*120)

− Spoiler!

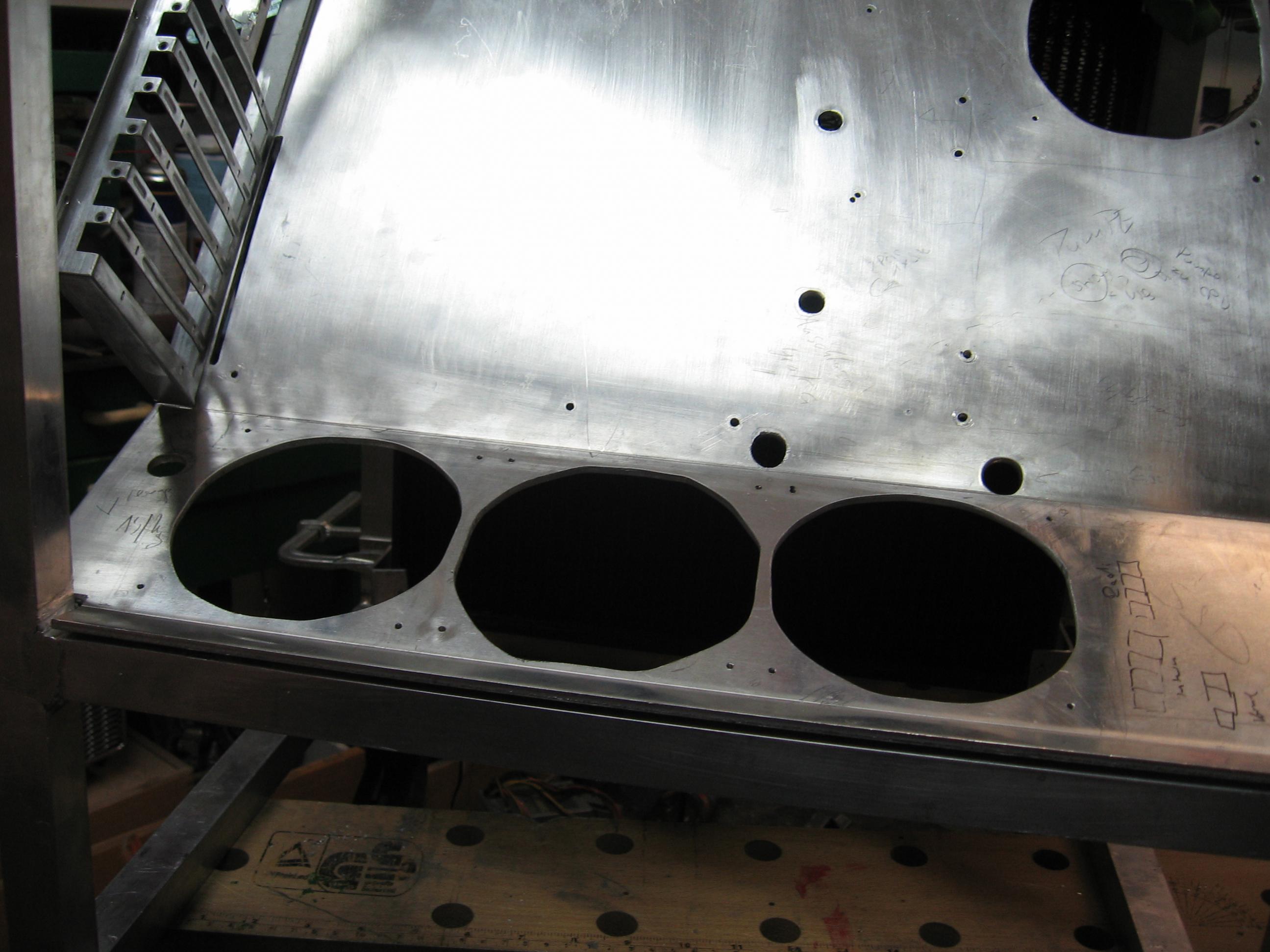

Da die Löcher sehr schlecht zurecht gesägt wurden musste eine Blende her.
Hier hab ich die Löcher erstmal vergrößert: Das Letzte Loch konnte ich schlecht sägen also musste es mit der Feile abgeschliffen werden. Zum Glück war es nur Alu

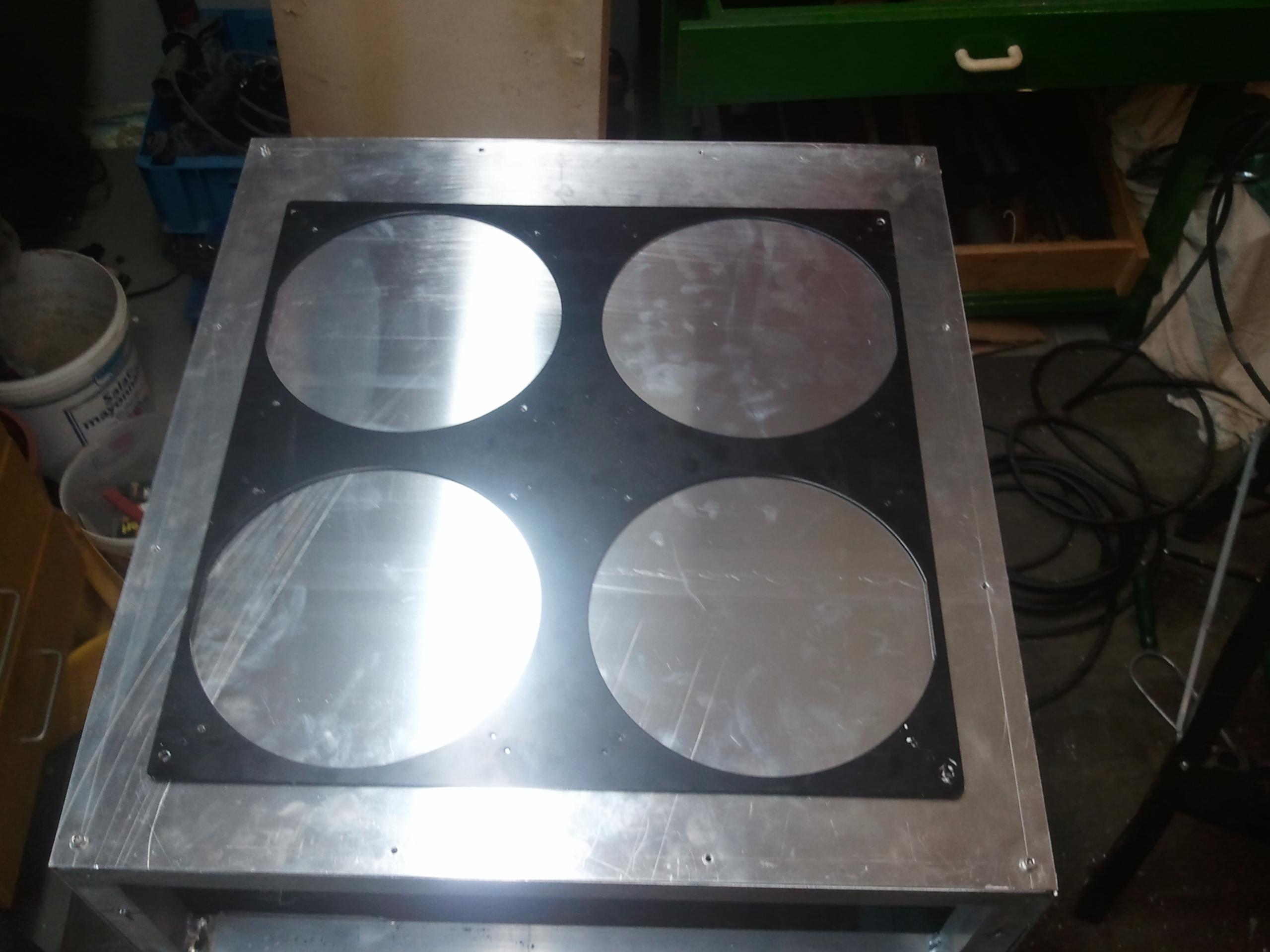

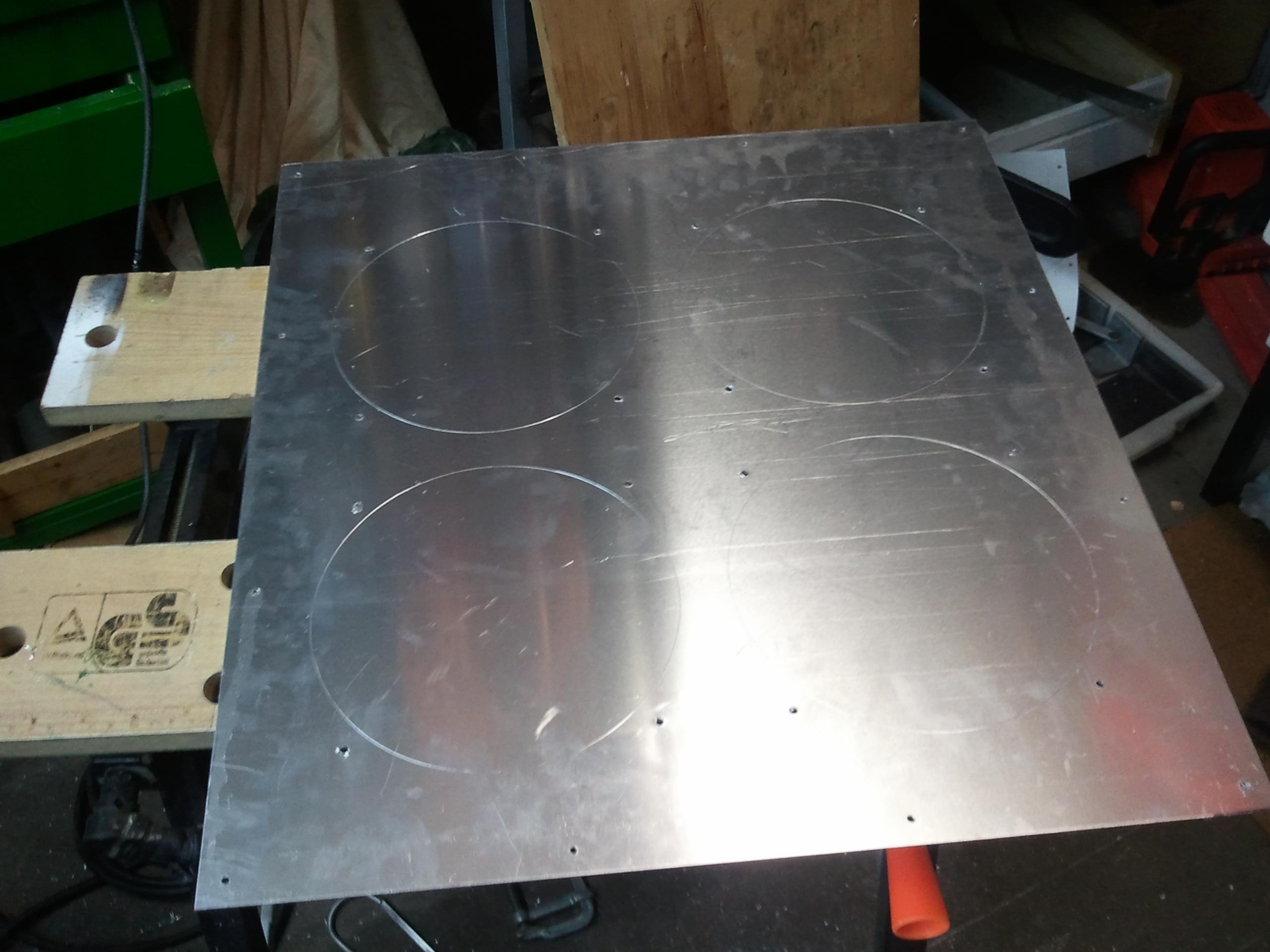

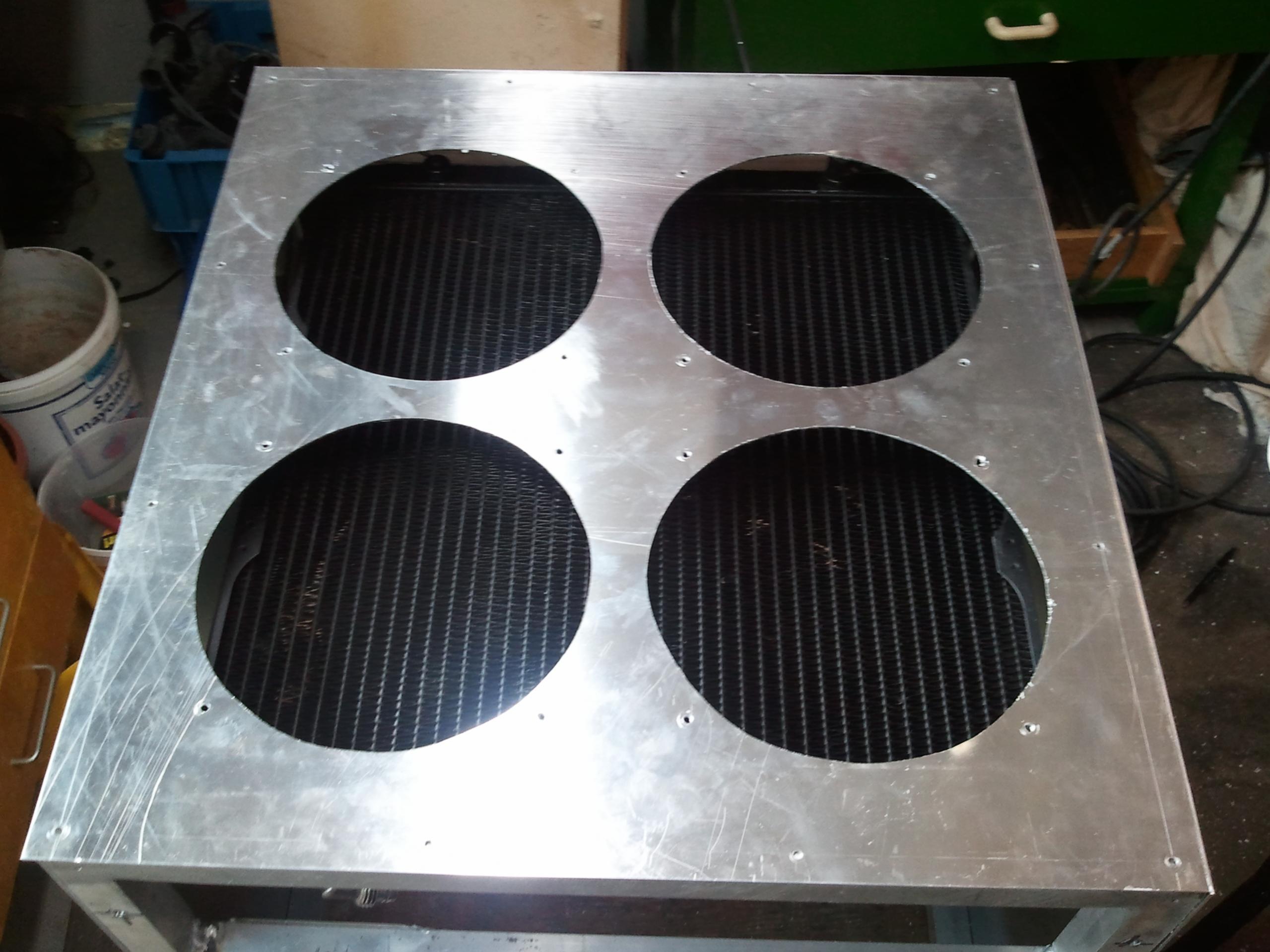

Update Bilder: ( Löcher für die Lüfter ( 4*220 und 3*140))

− Spoiler!

Leider Hat das Bild nicht die Beste Qualität. Bald folgt ein weiteres Bild mit dem Plexiglasauschnitt.

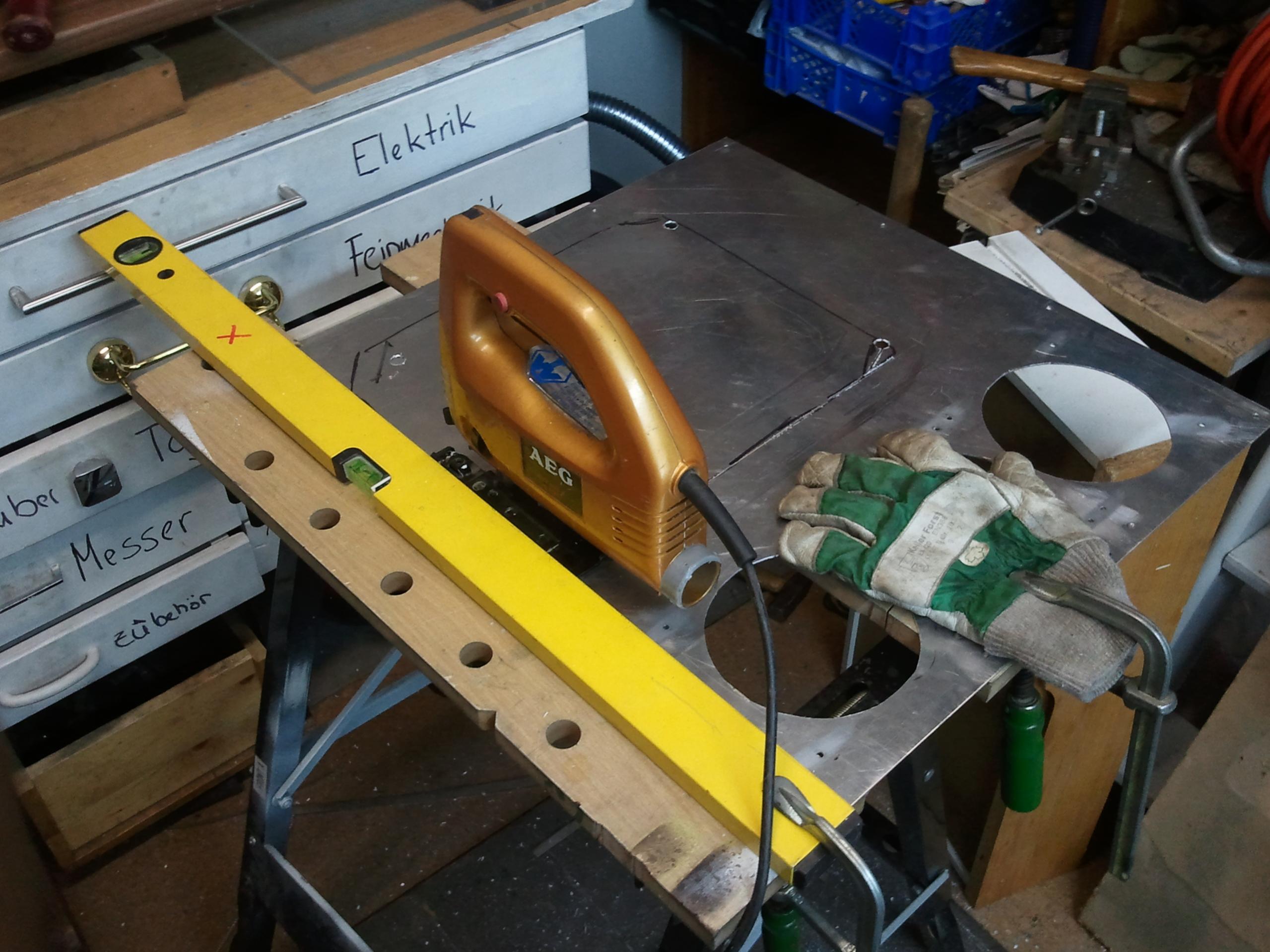

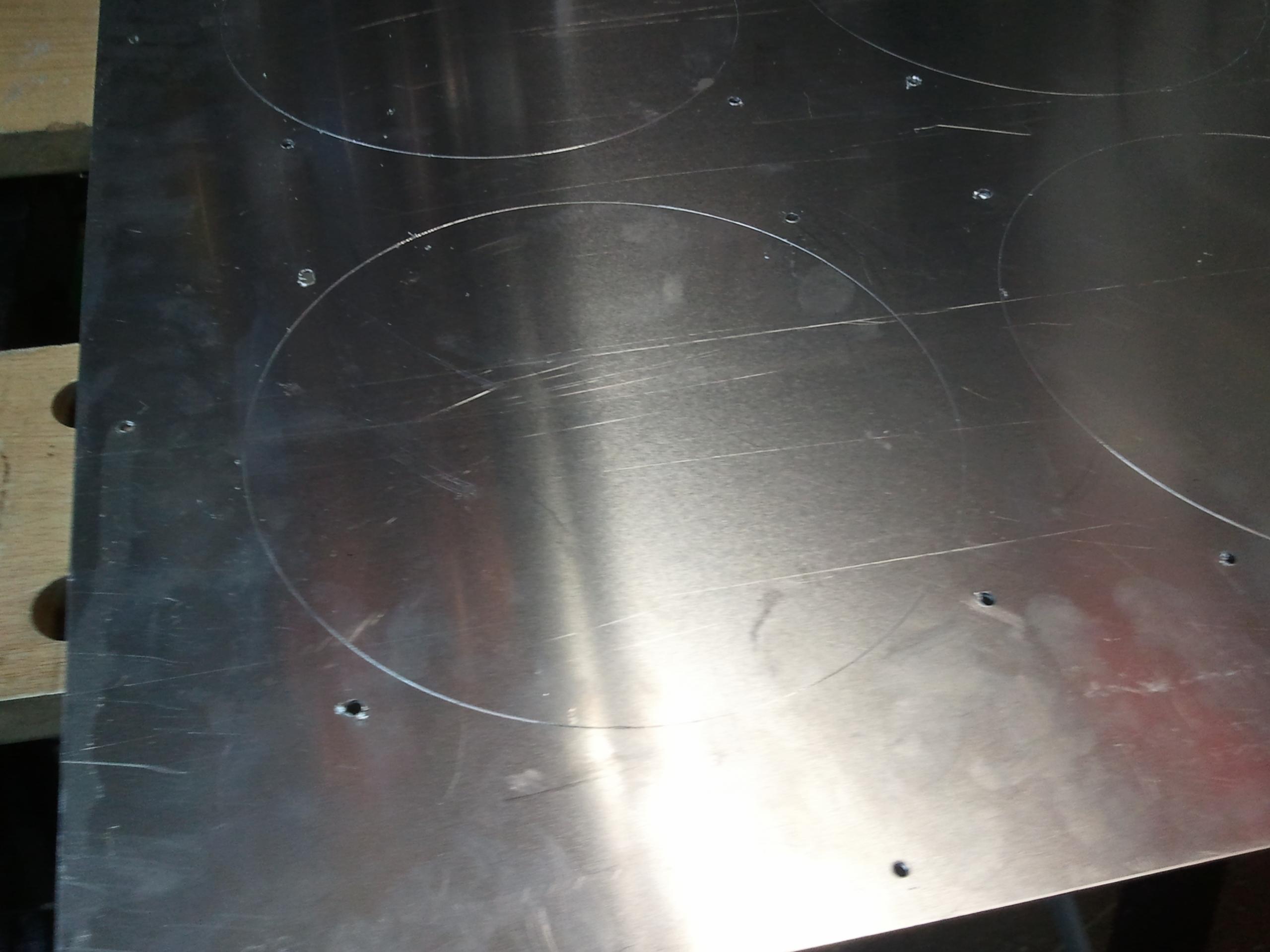

Erst mal anzeichnen.



Und fertig ist das Gute Stück:

Soo das waren erst mal die Bilder. Alle Aufgaben auf meiner alten Liste hab ich leider nicht abgearbeitet. Hoffe das ich demnächst mehr abarbeiten kann.

[Blackhammer1]

Sehr interessantes Projekt! Wird aufjedenfall weiter verfolgt von mir
Endlich schaffst du mal weiter an deinem Case...Wird wirklich Zeit *hust*
Wie ich sehe hast du sogar die Bilder von mir mit meinem Umriss genommen :P
Achja wegen Schrift und alles...Frag die Desi oder Lou die sollen die war hinzaubern Hast ja noch eine Woche :P

Achja wenn ich mal wieder zu dir komme dann will ich Zocken können mein freundchen :P Hast noch eine Woche Zeit!

[Akini]

Auf welchem Bild sieht man deine Umrisse?

Ja, es gib noch einiges. Schreib gerade alle noch anstehenden Aufgaben in den #1 Post.

Ist aber noch einges

Wenn du mir mehr helfen würdest, wäre das Teil schneller fertig.

[Blackhammer1]

Spoiler beim PC-Kasten Wände das 2. Bild^^

Aber damit das Case so wird wie du es gerne hättest dann brauchst du noch Zitat:"So in 10-20 Jahren ist das Teil dan fertig"

Außerdem kann ich nicht für einige Jahre zu dir ziehen um das Ding fertig zu machen alter :P

[Akini]

Siehst sehr gut aus

[Blackhammer1]

Ich könnte hier jetzt wieder sehr gut ansetzen zum ärgern aber wollen wir mal sachlich bleiben.
Wenn ich mal wieder bei dir bin können wir das Teil mal endgültig fertig machen aber du lässt dich ja nicht mehr blicken o.O
Wenn du mir die Maße von deiner Lüfterblende gibst kann ich da was organisieren...hab ja gute Connections :P


btw Ich hätte gerne das mein Name irgendwo klein eingraviert ist xD

[Akini]

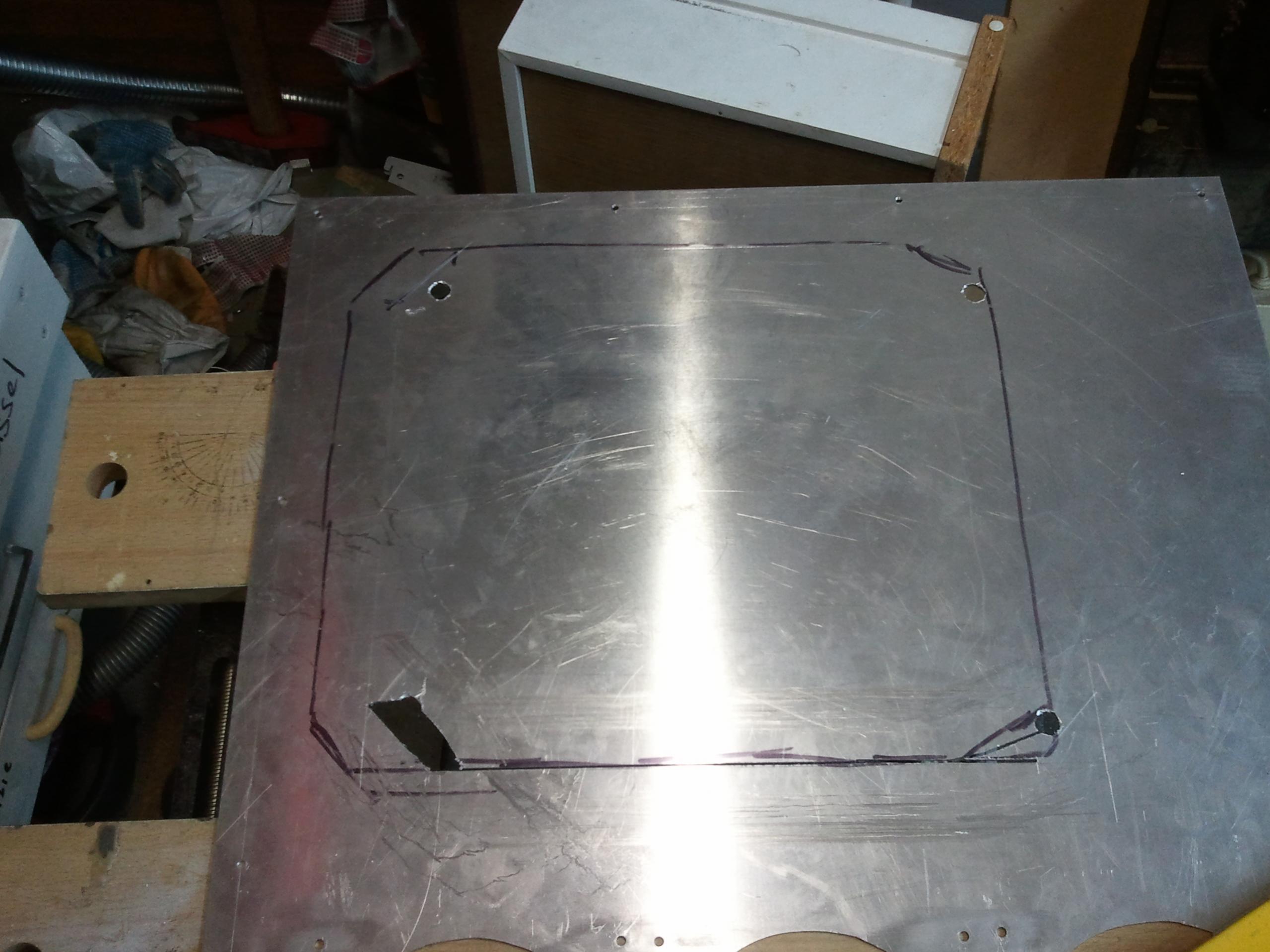

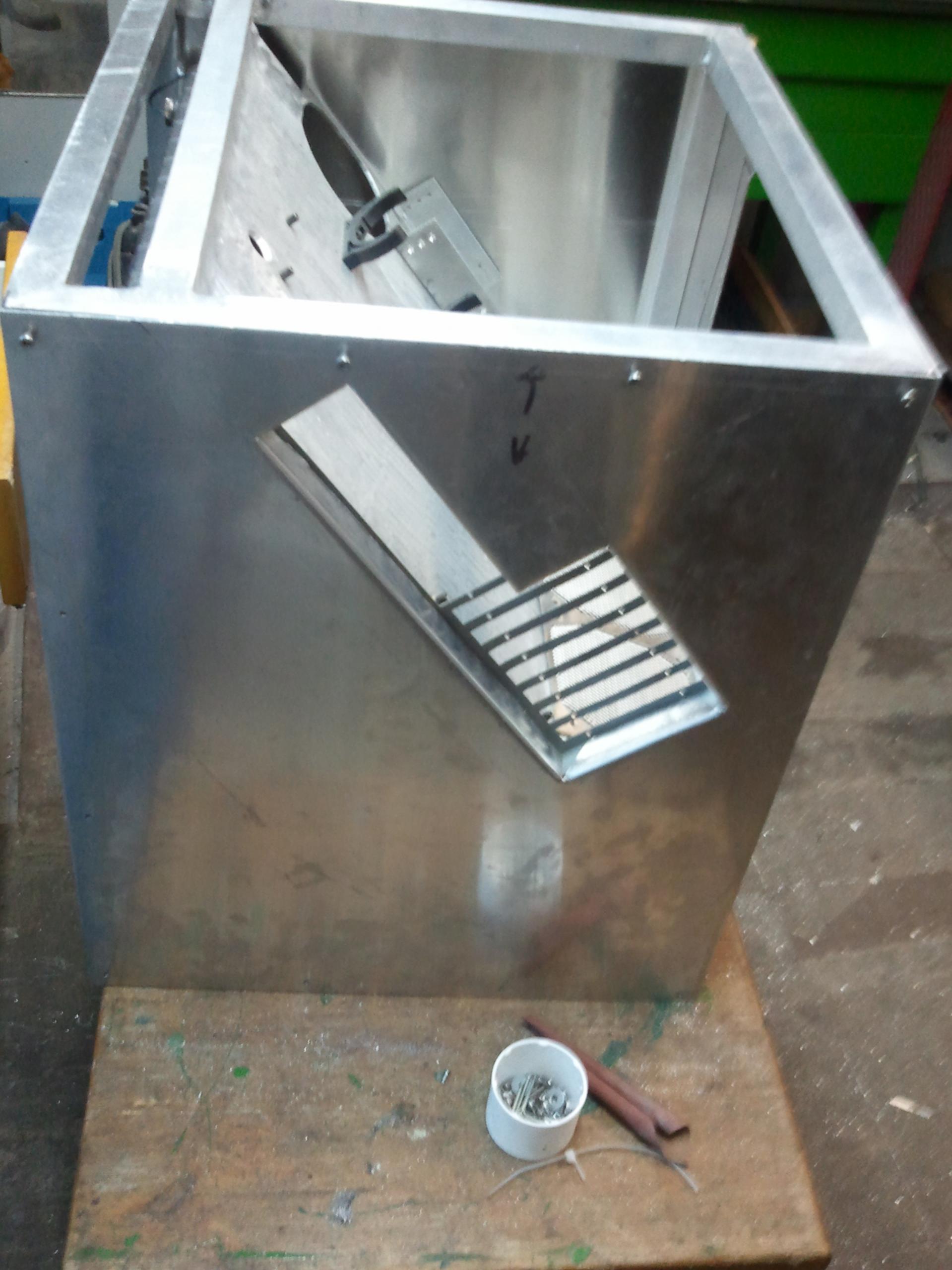

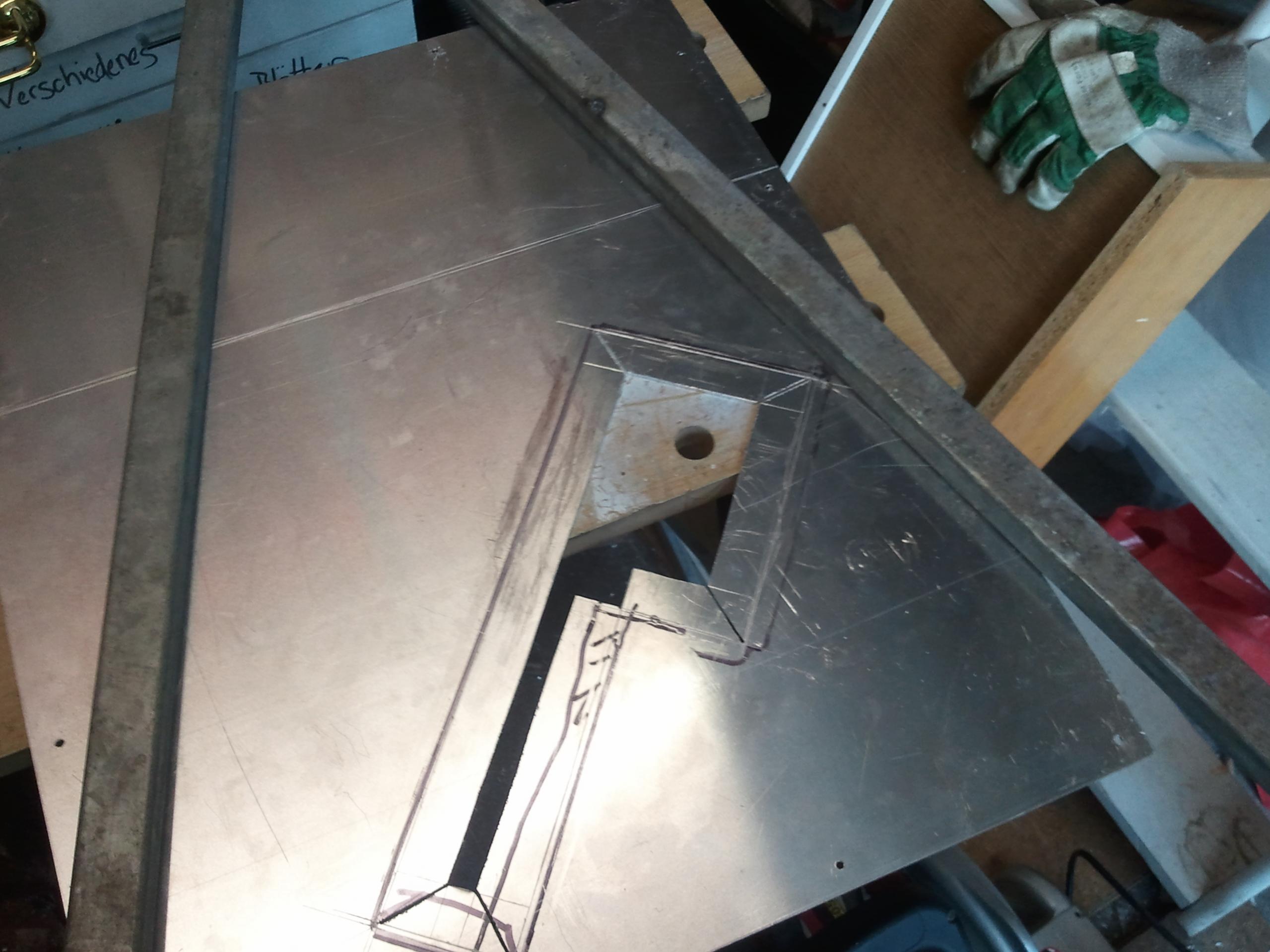

Bilder: Loch für Mainboardtray

− Spoiler!

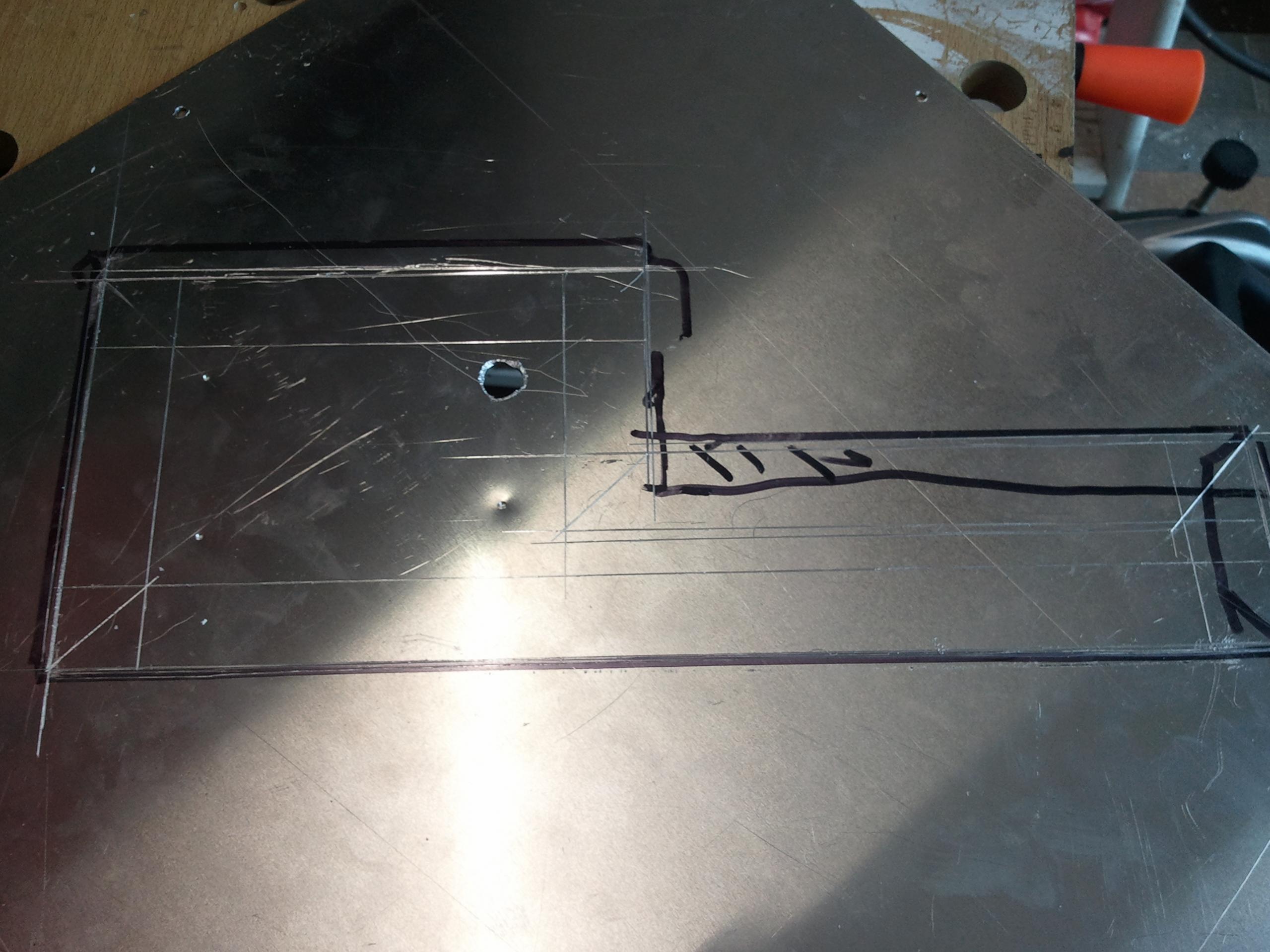

Endlich habe ich mich ans Mainboardtray getraut.

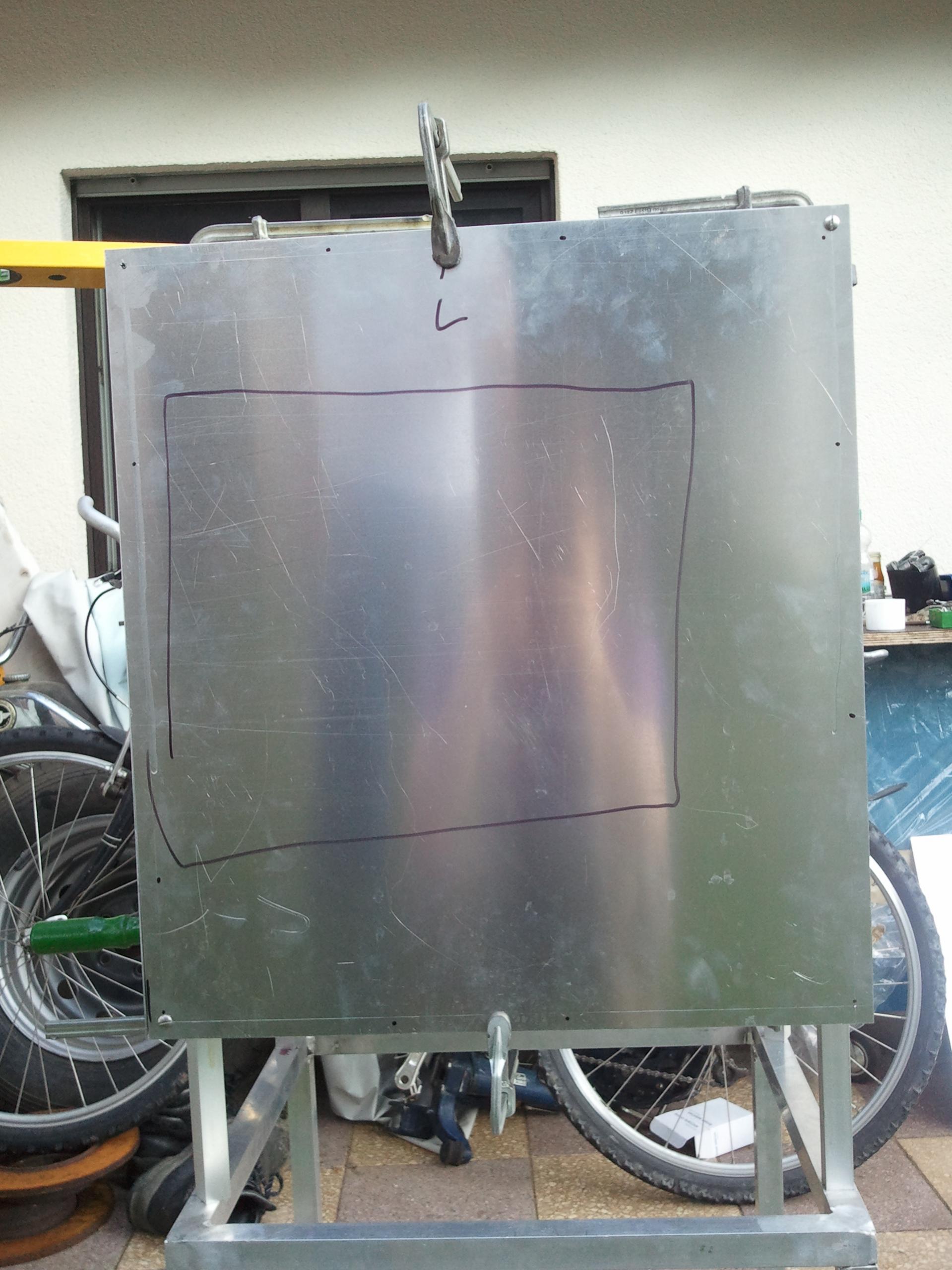

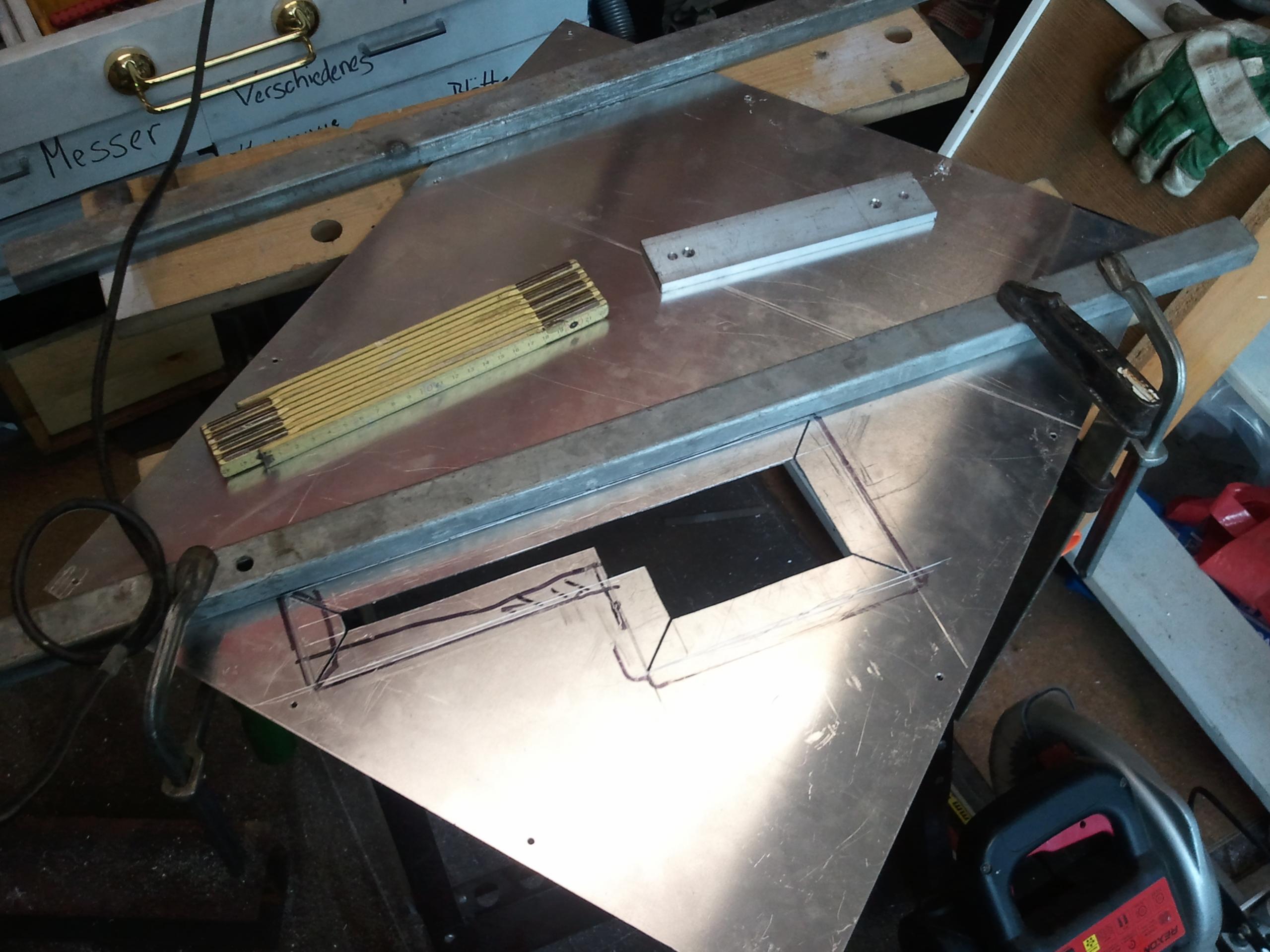

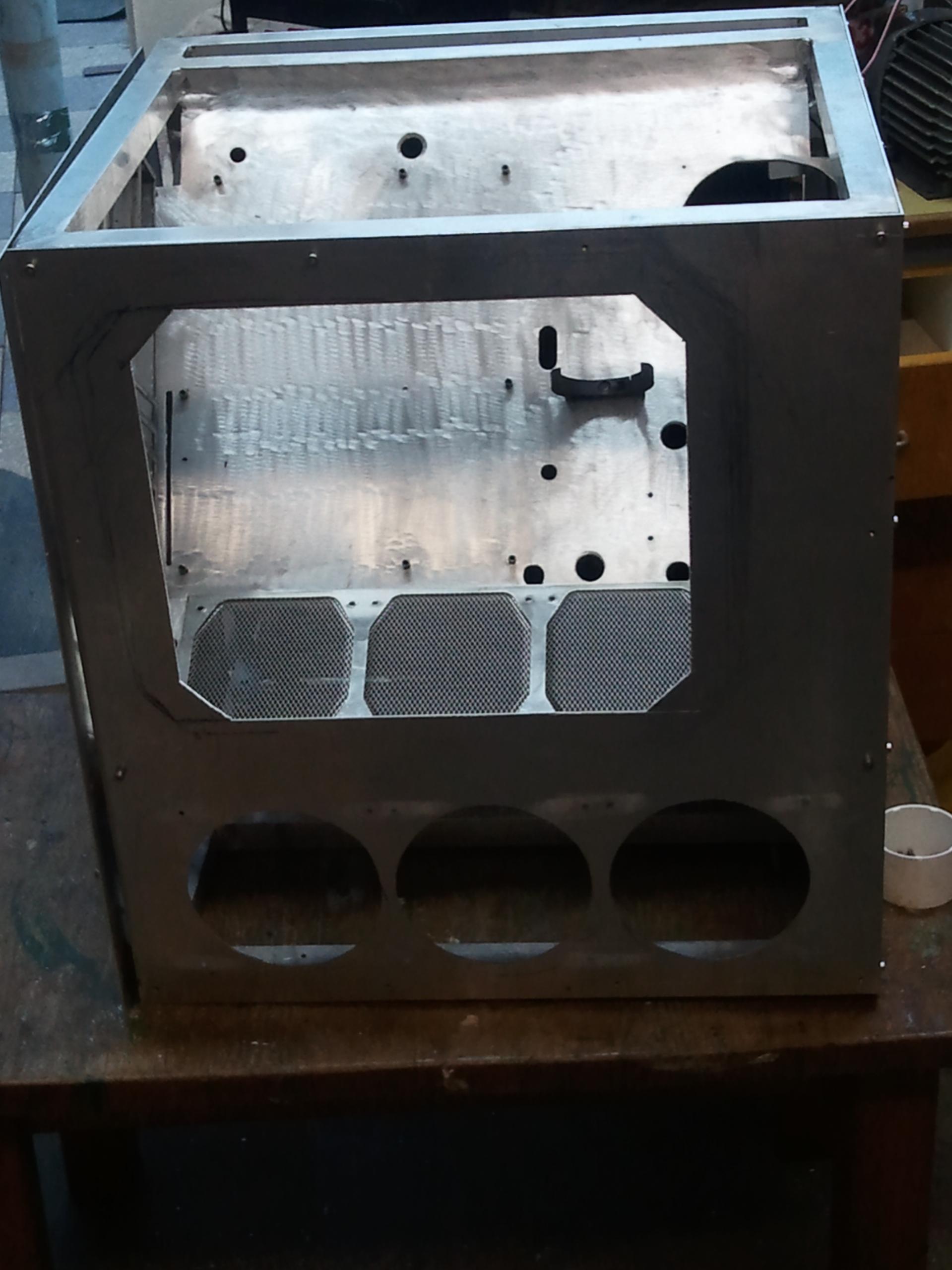

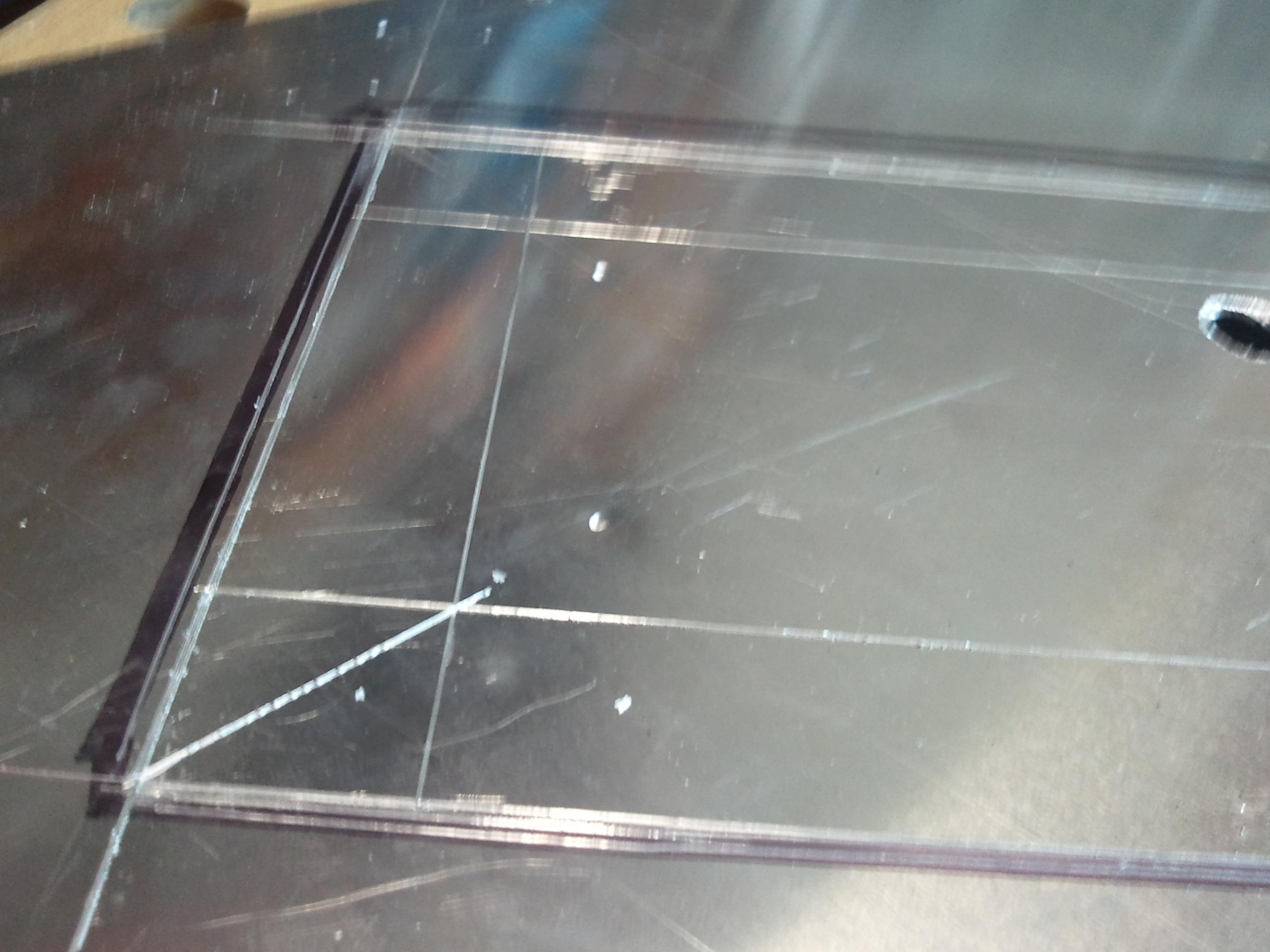

Bilder: Loch für Plexiglasfenster

− Spoiler!

Das Plexiglasfenster habe ich auch endlich gemacht.

Jetzt ist kommt als nächstes die 1*120 Lüfterblende dran.

Edit:
Momentan such ich nach Schriftarten für die Modbeleuchtung.
Der Text ist "SilentMod".

Vielleicht kennt jemand eine Schriftart die passen könnte.. Such gerade alle Schriftarten durch.

http://www.typetester.org/

Es steht schonmal fest das ich Small Caps Bold ITalic nehmen werde.
Es soll in der Art von murdermod sein. Die Idee hat mir sehr gefallen.

Umfrage:
