Hallo liebes Forum 🙂
Ich habe mich nach sehr langer Zeit entschlossen mein PC setup zu modernisieren und bei dieser Gelegenheit ein Projekt nach meinem Geschmack daraus zu machen.
Den Umsetzungsprozess würde ich gerne hier dokumentieren, Feedback und Anregungen sind willkommen.
Zunächst mal zur Idee: Ich wollte ein kompaktes, aber ansehnliches Gehäuse welches die notwendigen Komponenten zum 4K zocken aufnimmt. Die Maschine muss nicht modular oder mit 5 Festplatten erweiterbar sein und ich würde gerne einmal im Leben eine WaKü bauen 😁

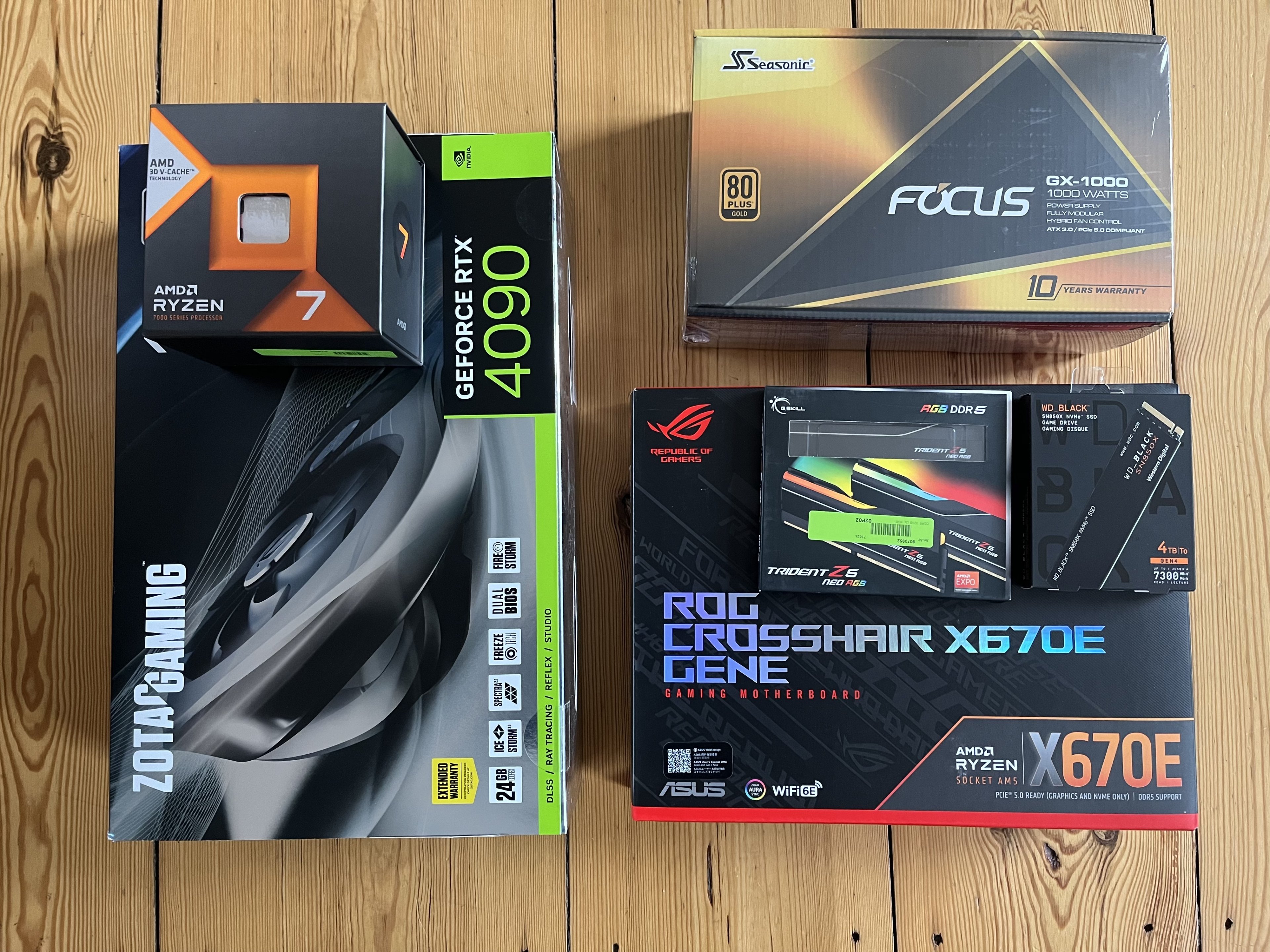

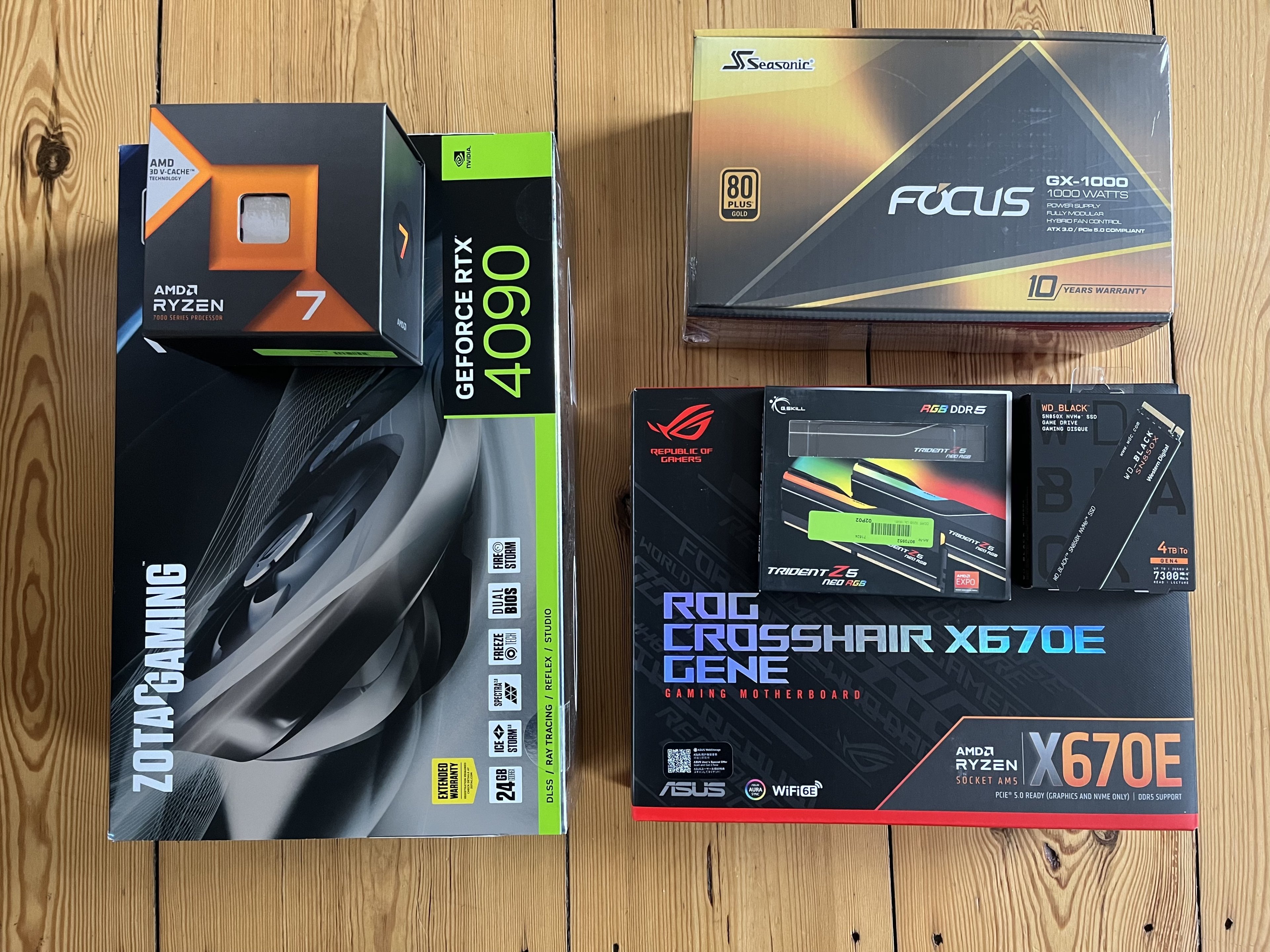

Nach längerer Recherche habe ich mich für die folgenden Komponenten entschieden:

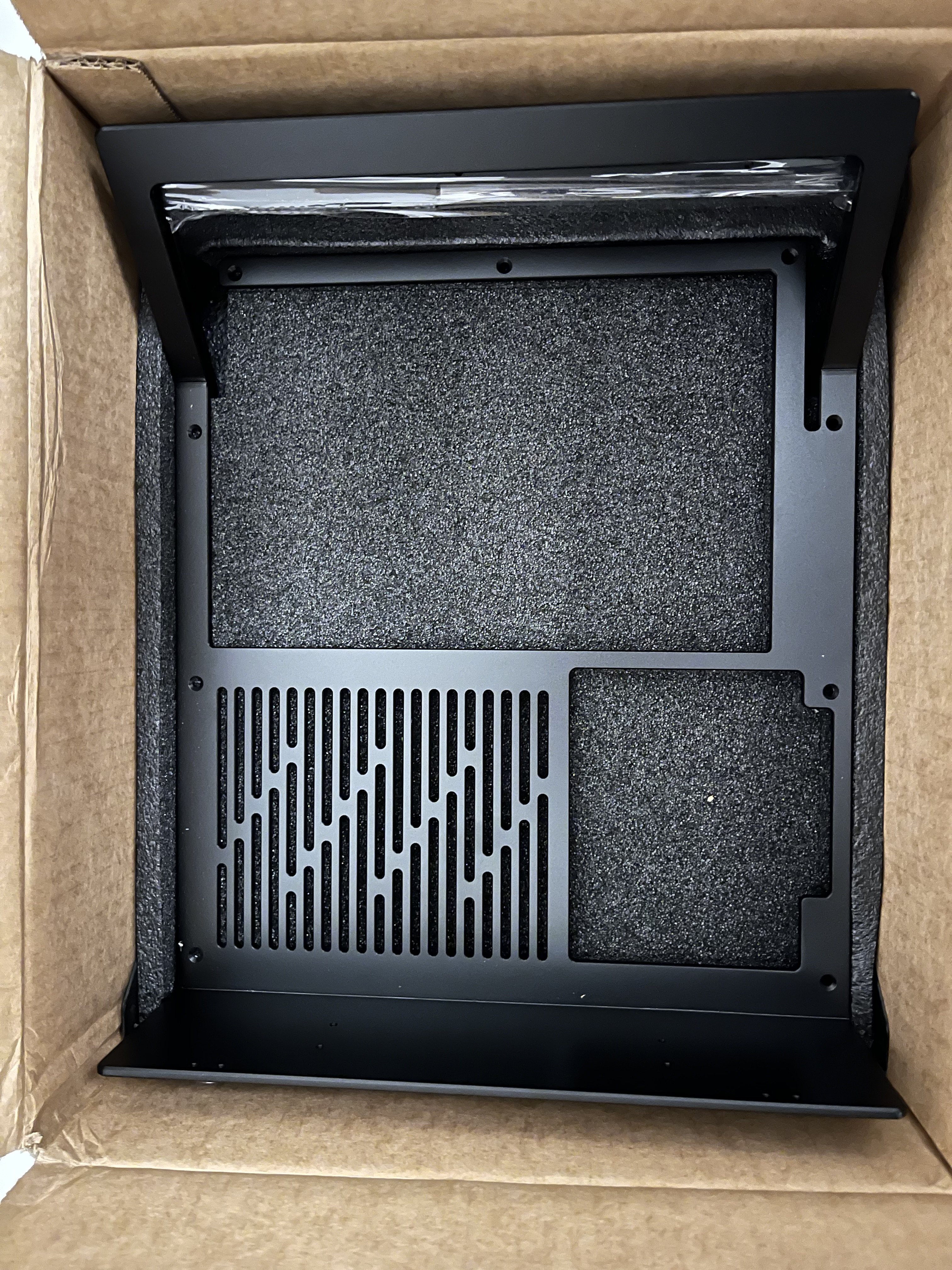

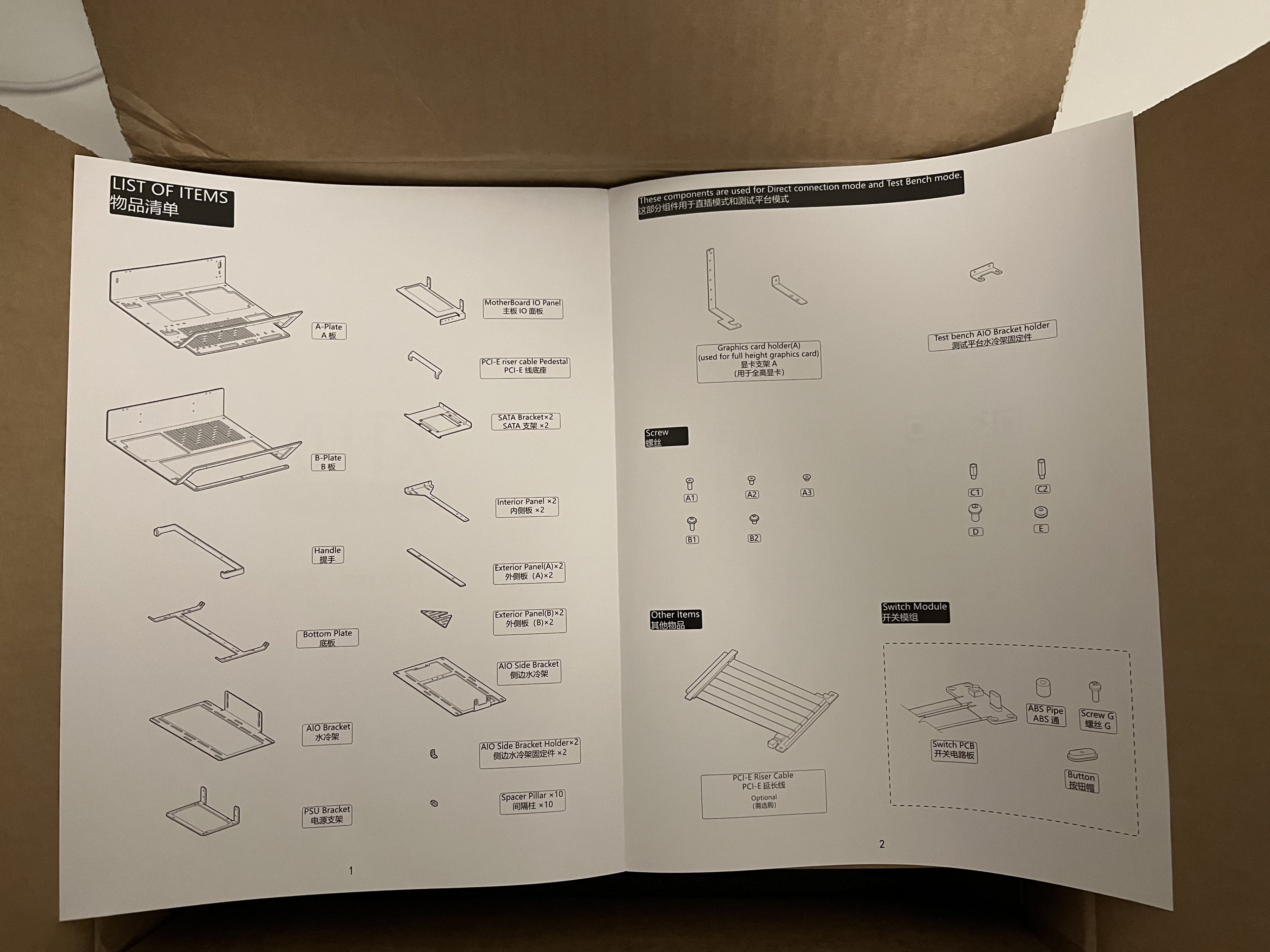

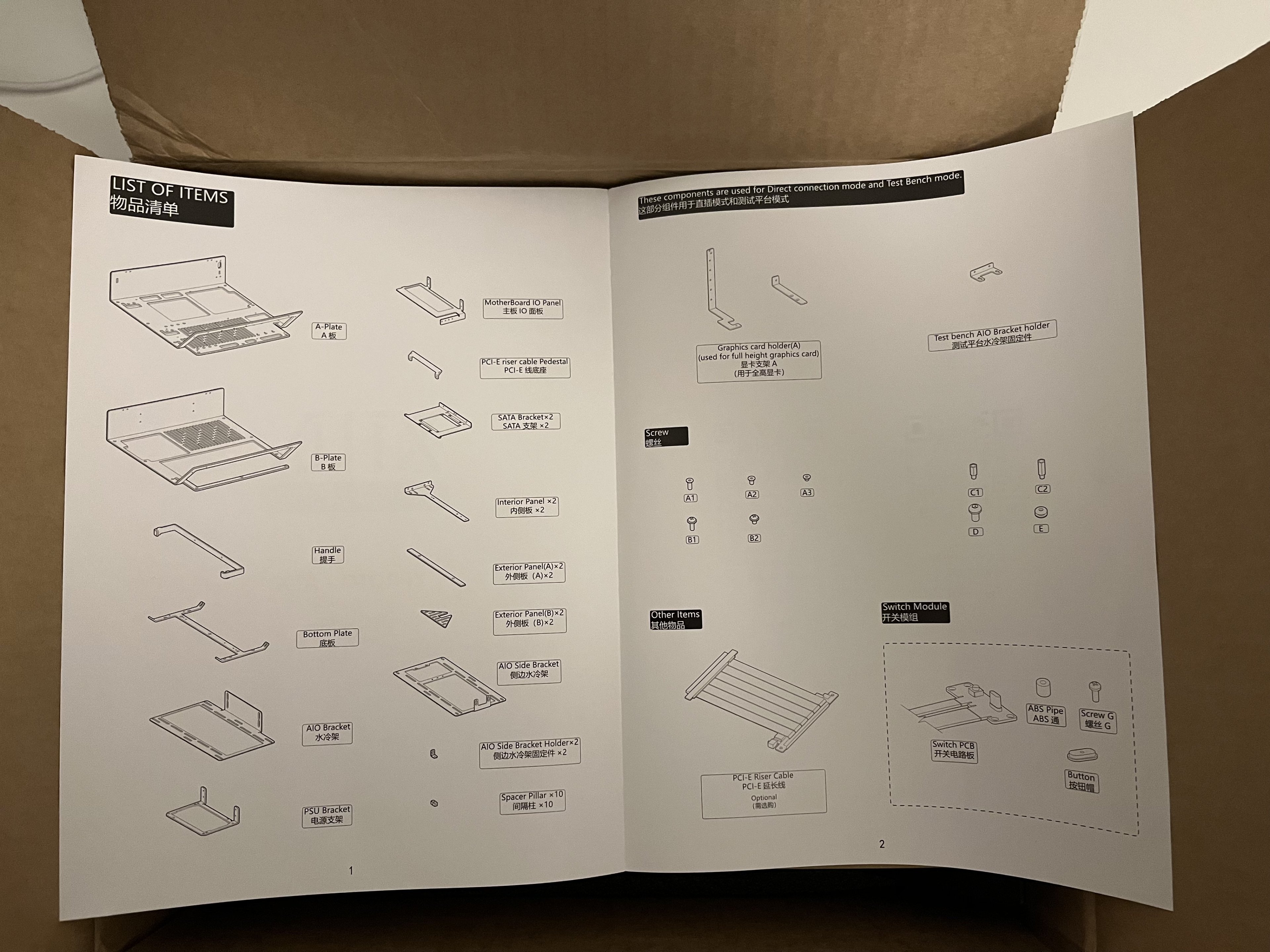

Als erstes habe ich mich an das Gehäuse gemacht und angefangen es zusammenzubauen. Die Qualität empfinde ich als wirklich sehr gut und der Versand ging erstaunlich schnell, obwohl das Teil aus China kommt.

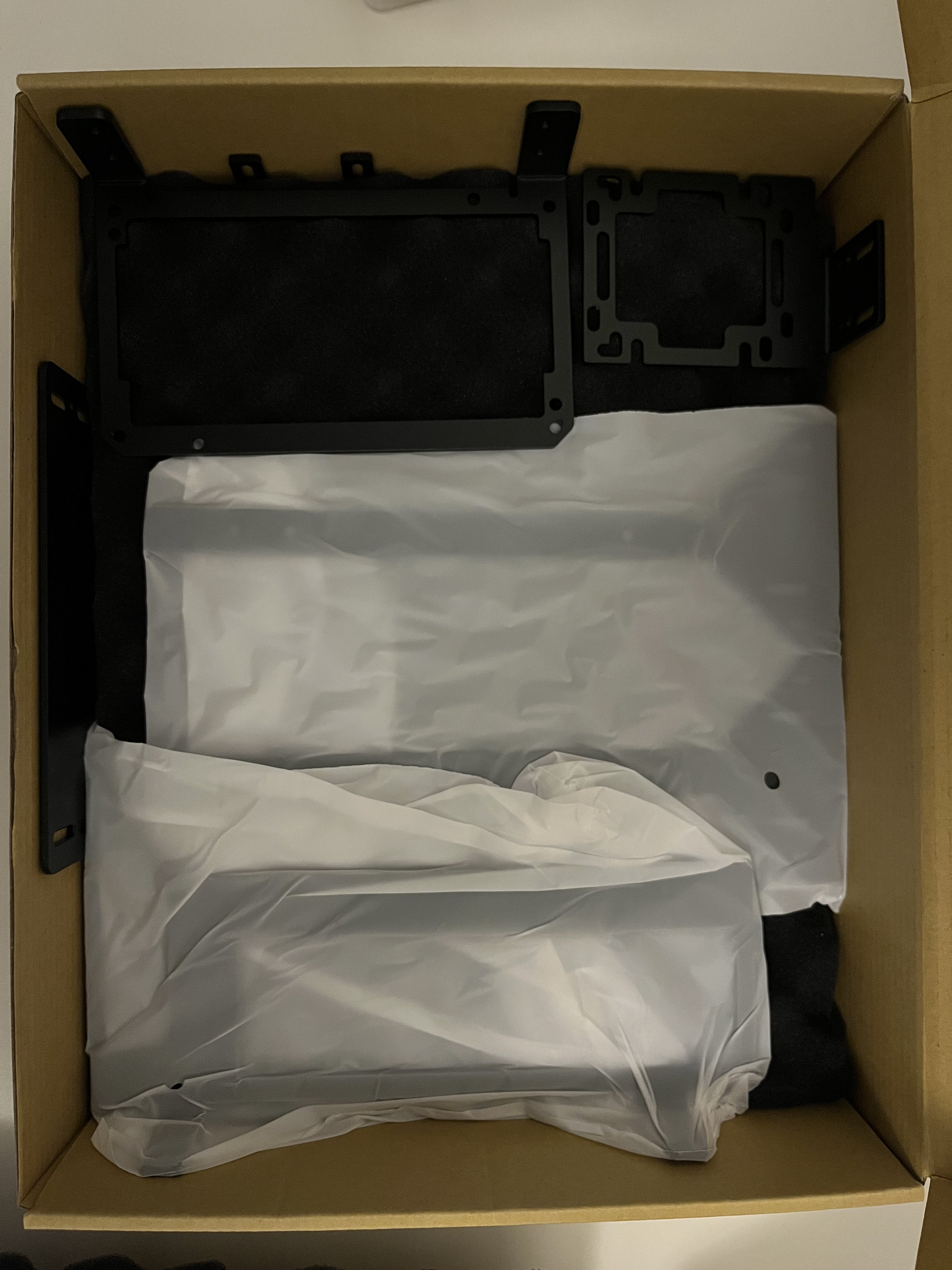

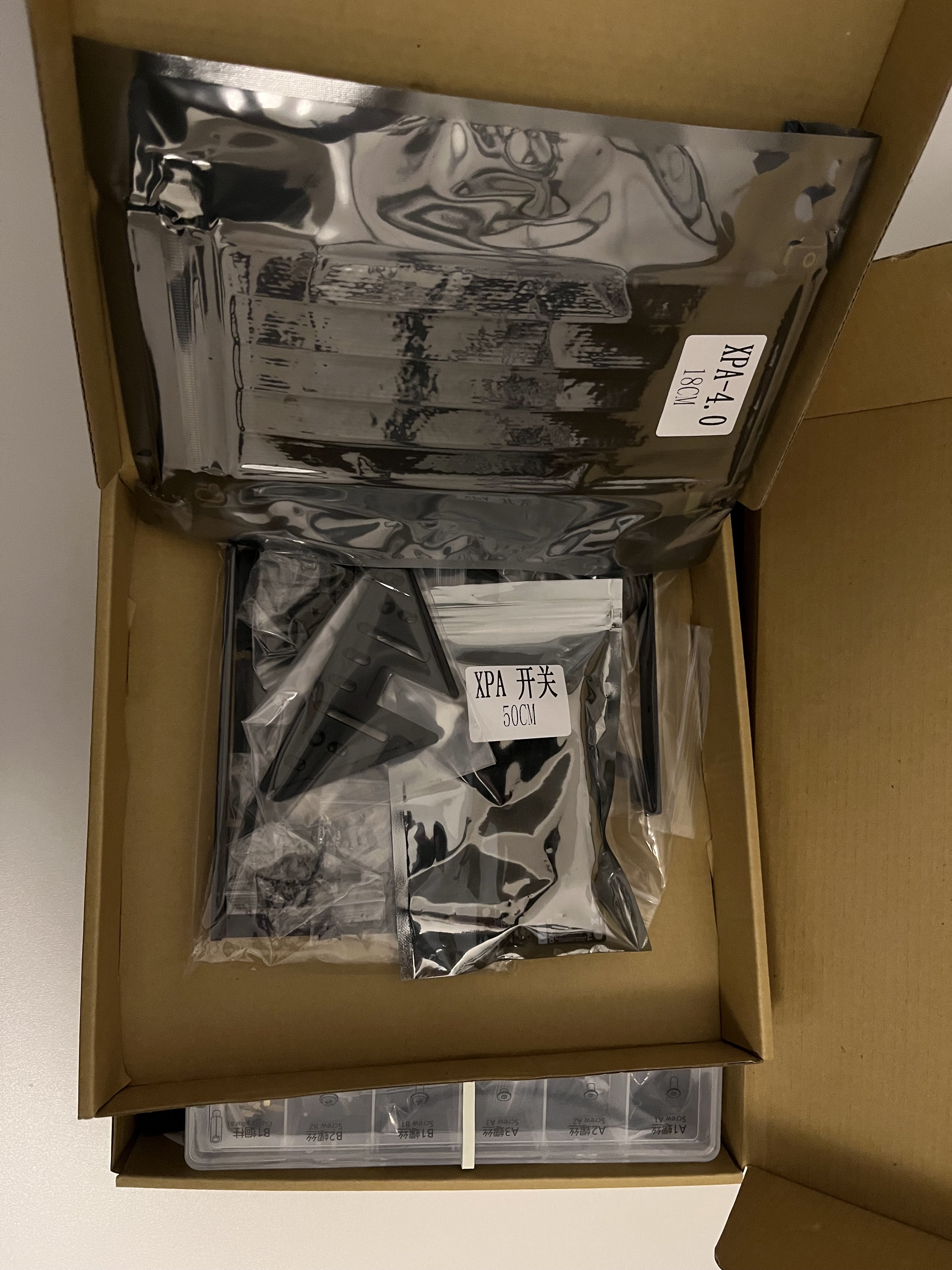

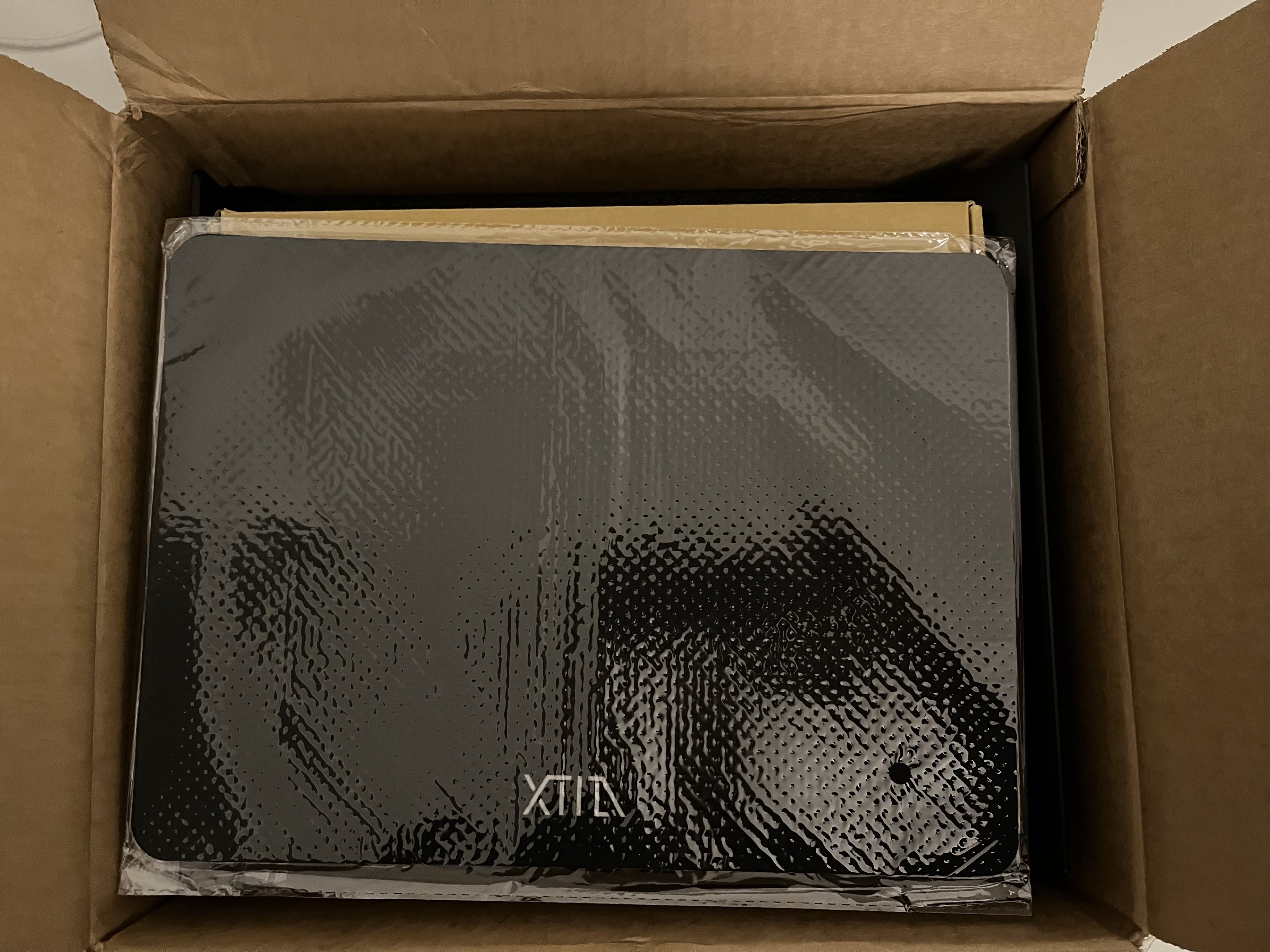

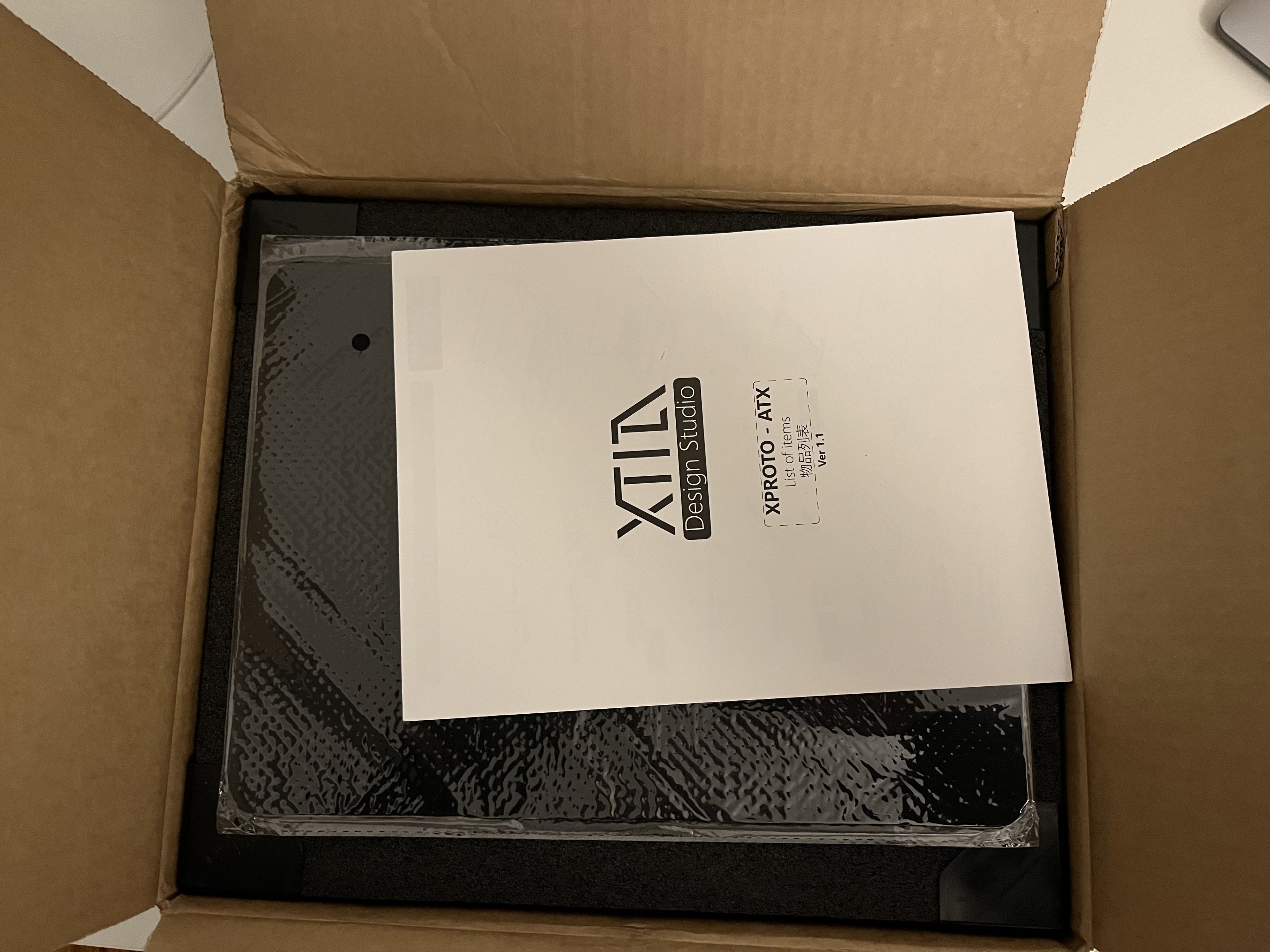

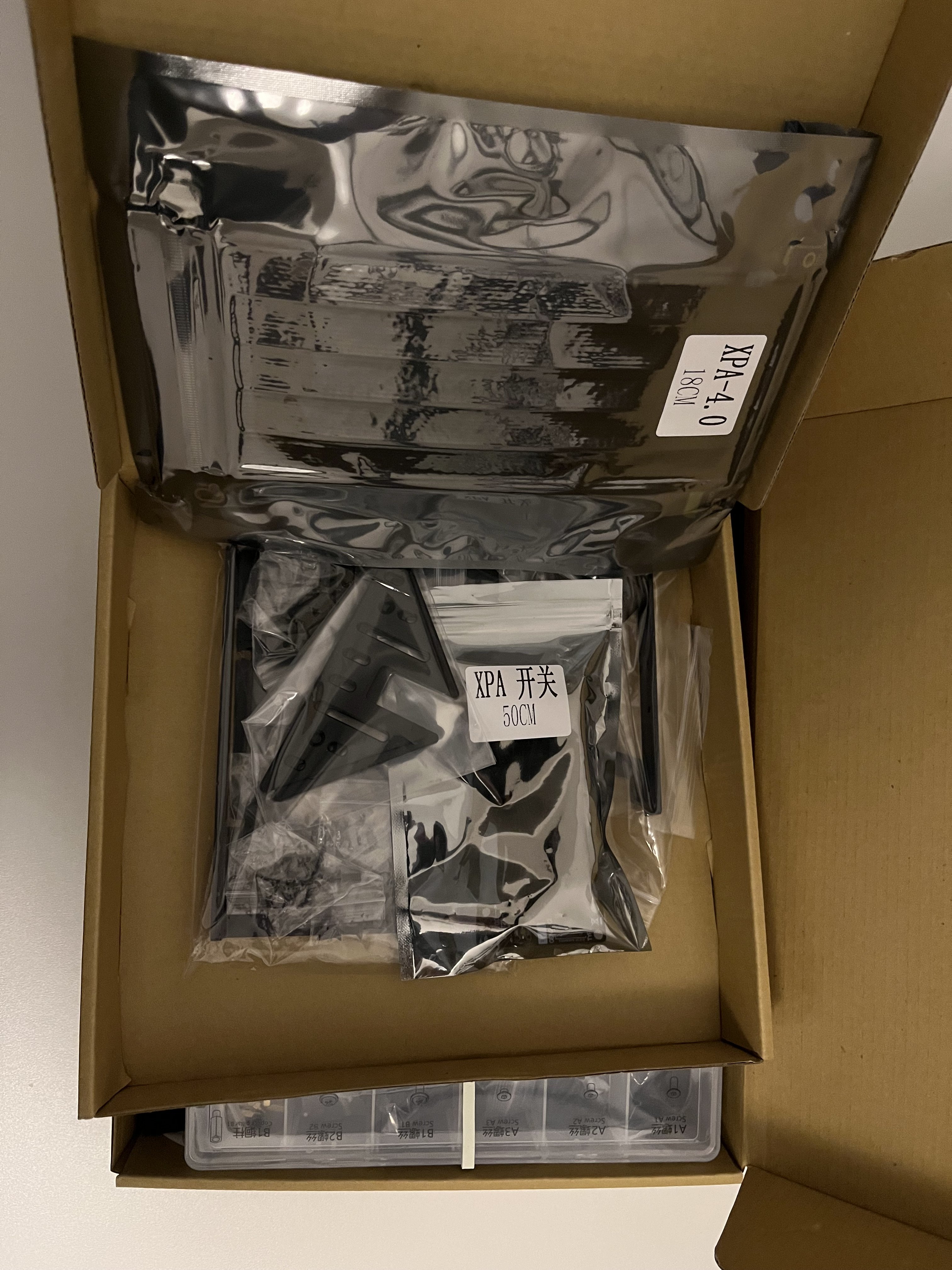

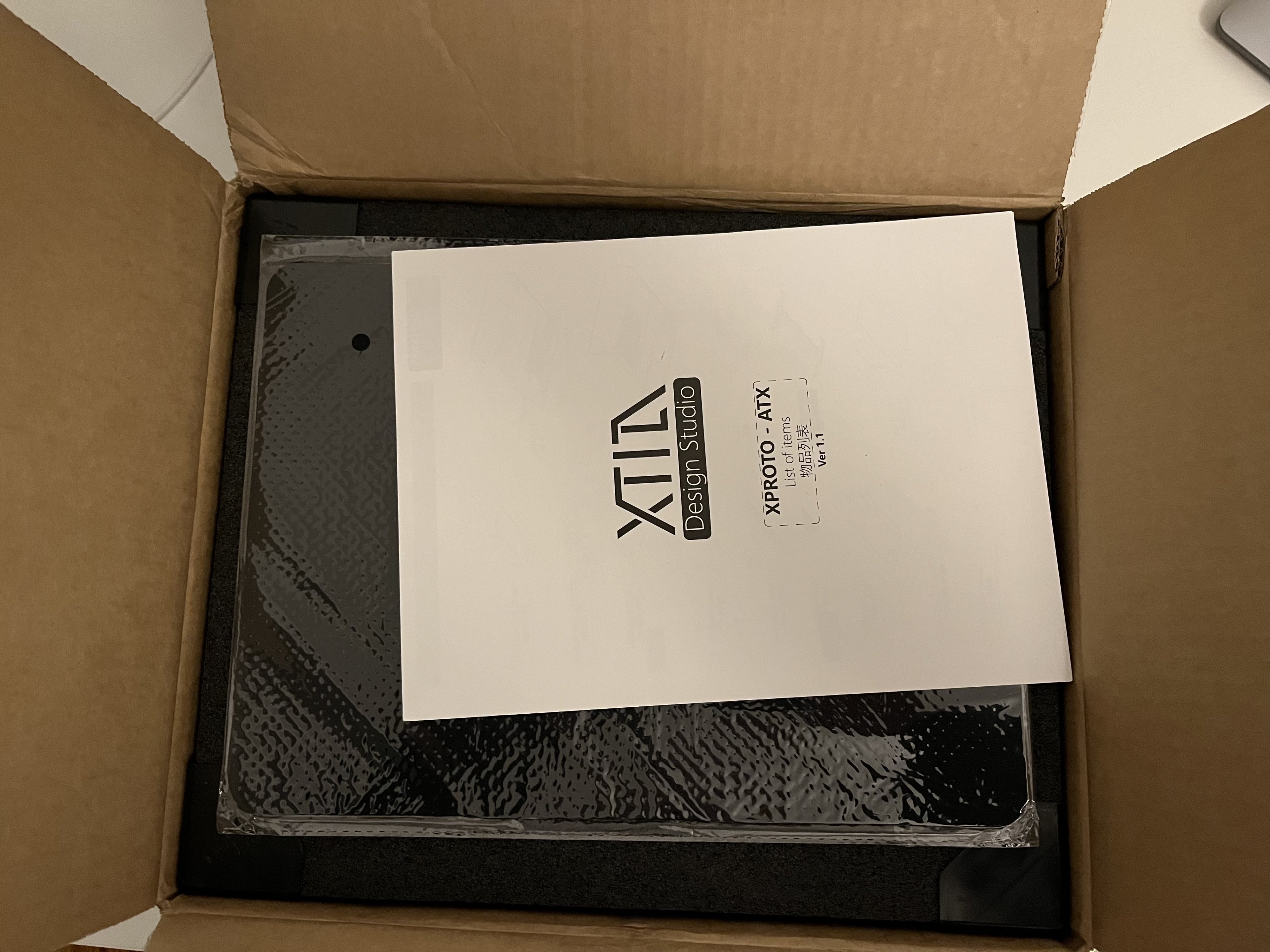

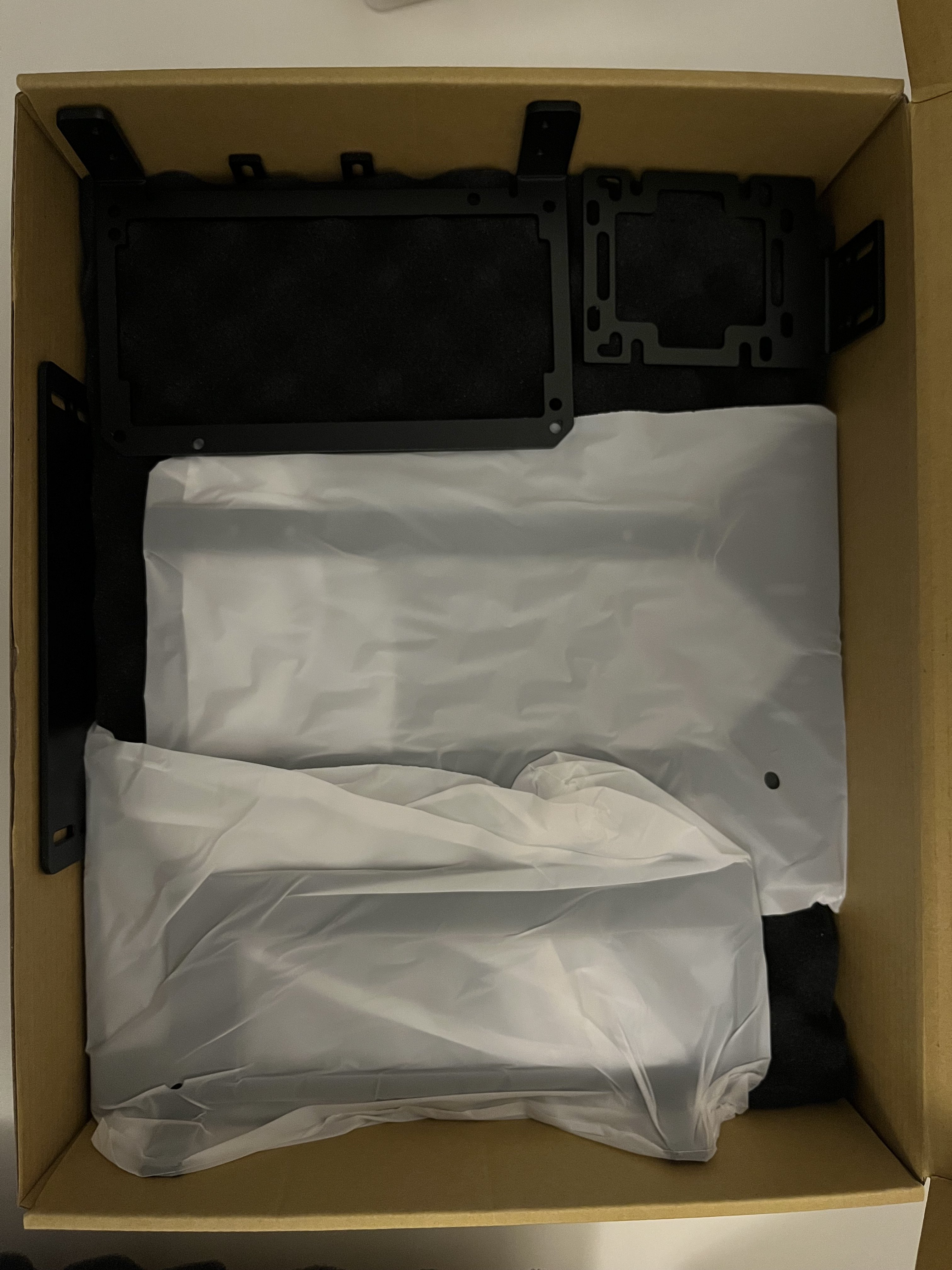

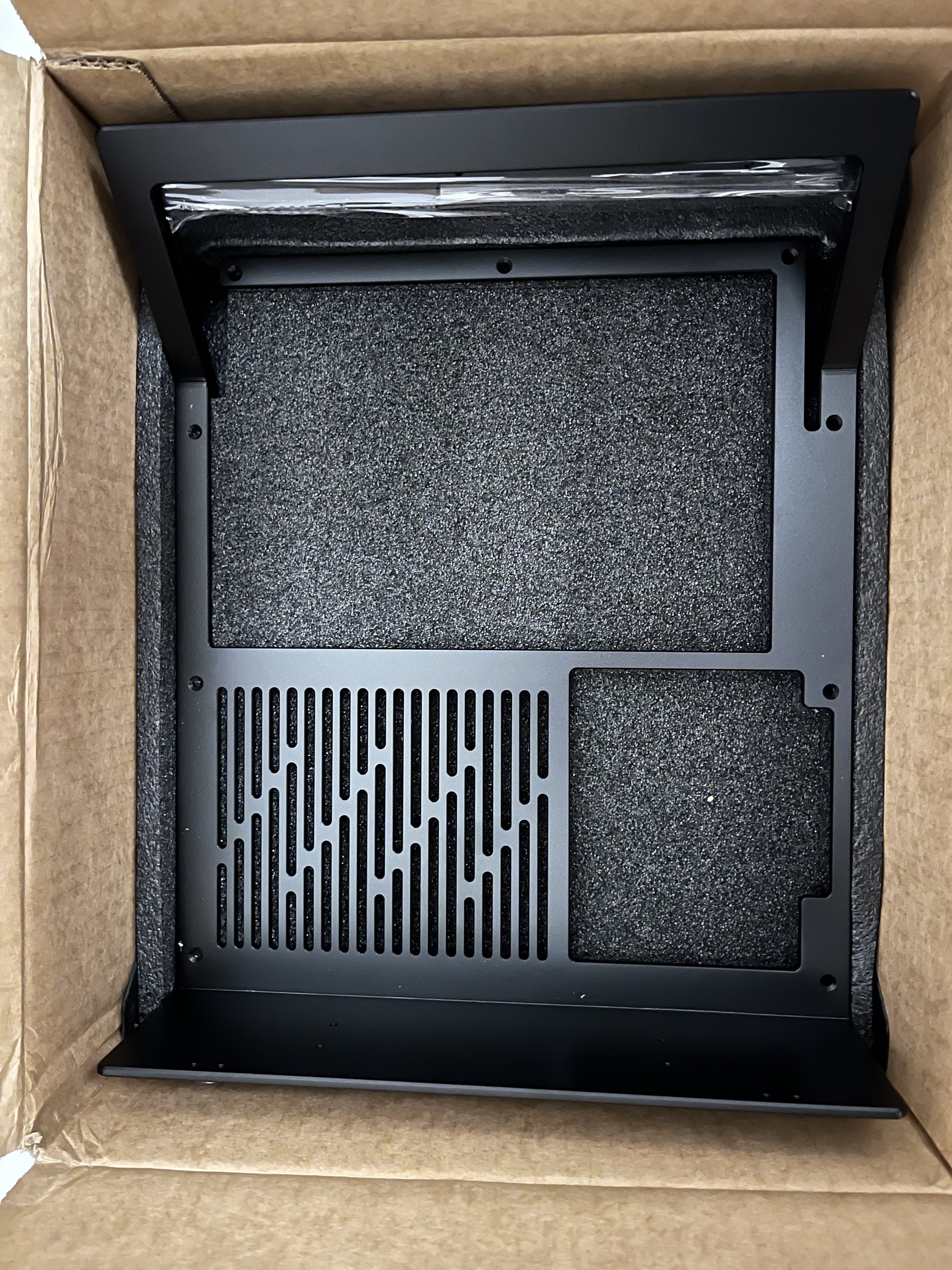

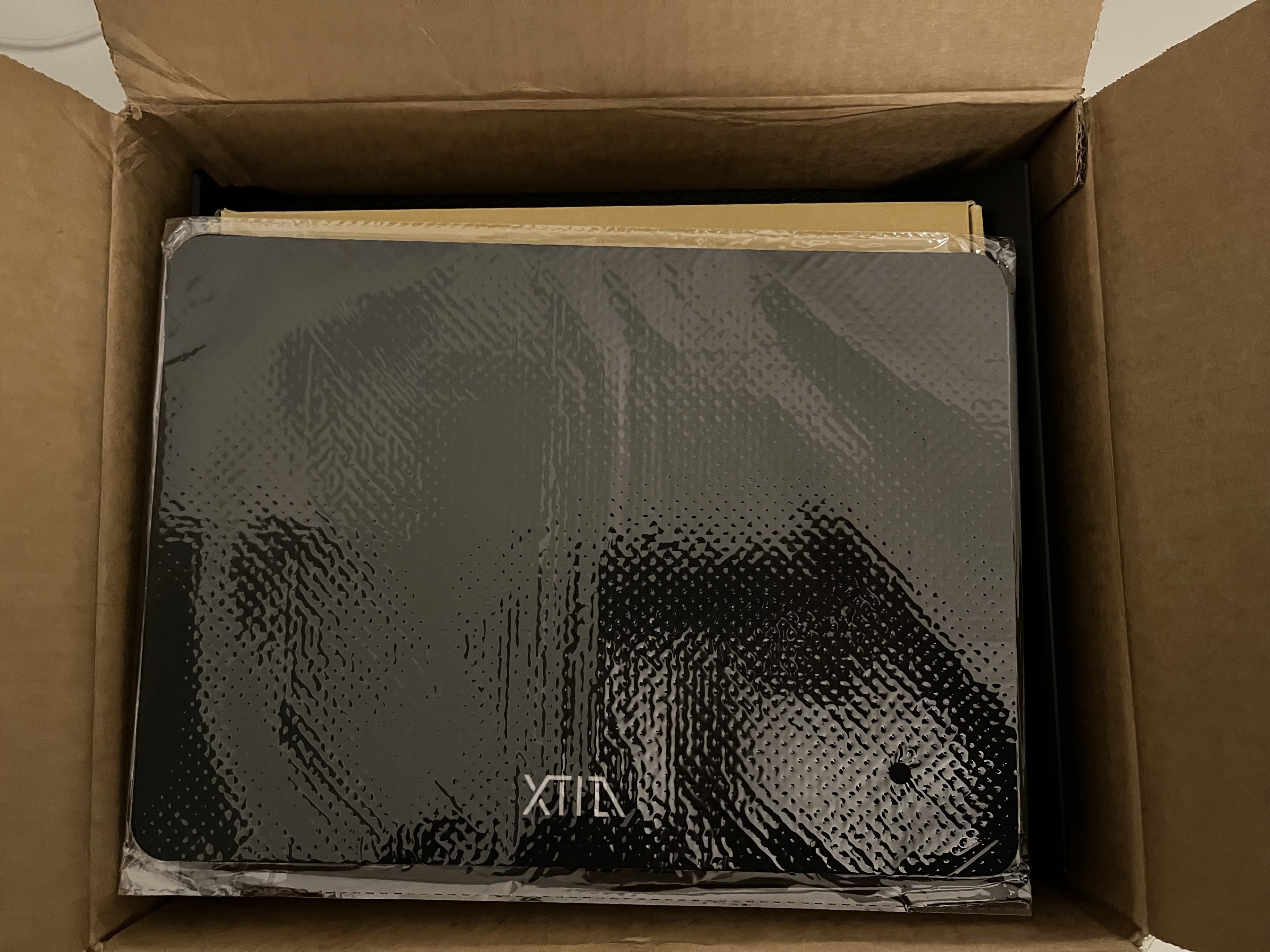

Das Gehäuse kommt auf Wunsch mit Riser-Kabel und erstklassigem Packaging mit Plastikecken und Schaumstoff 👍

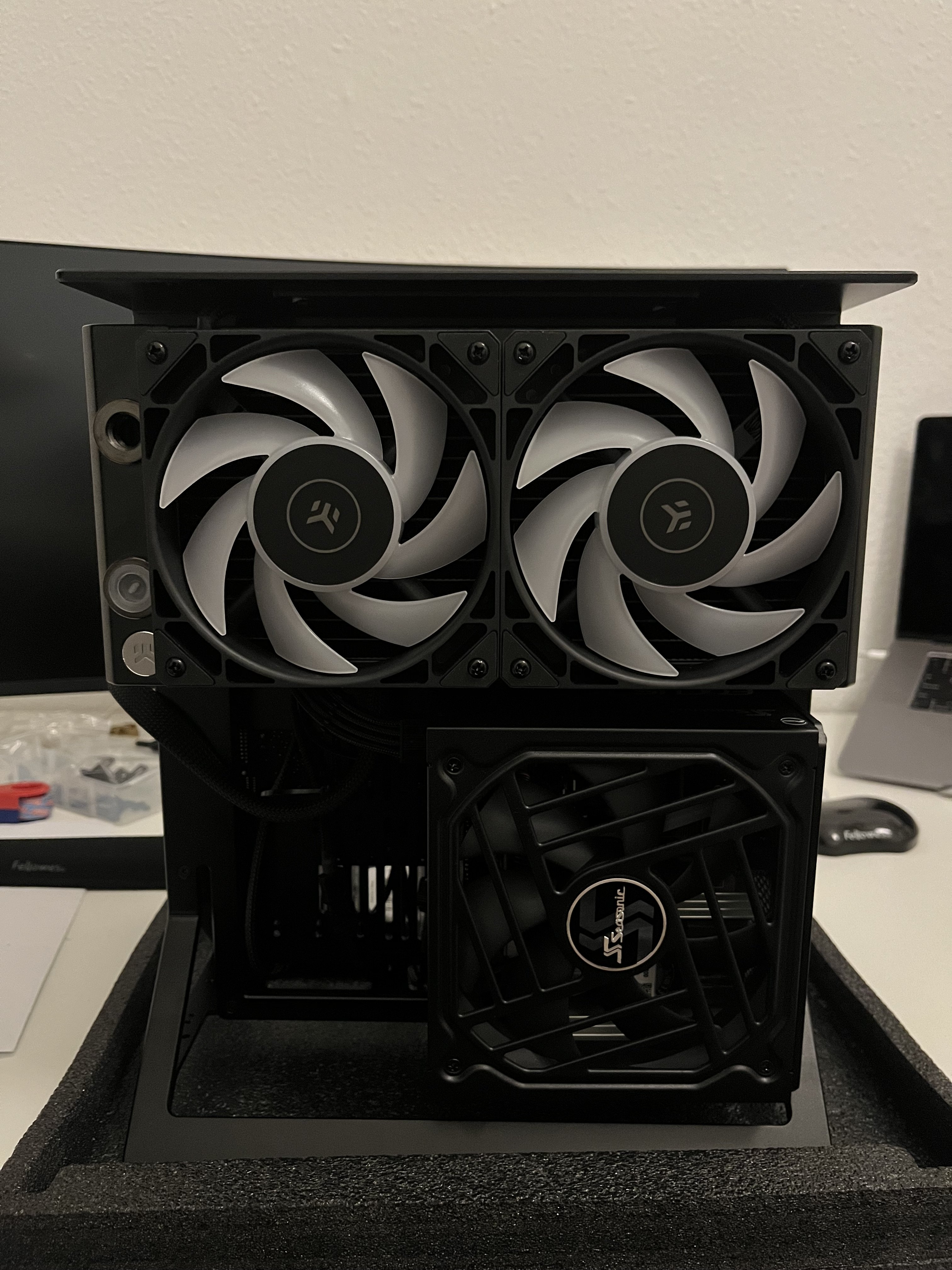

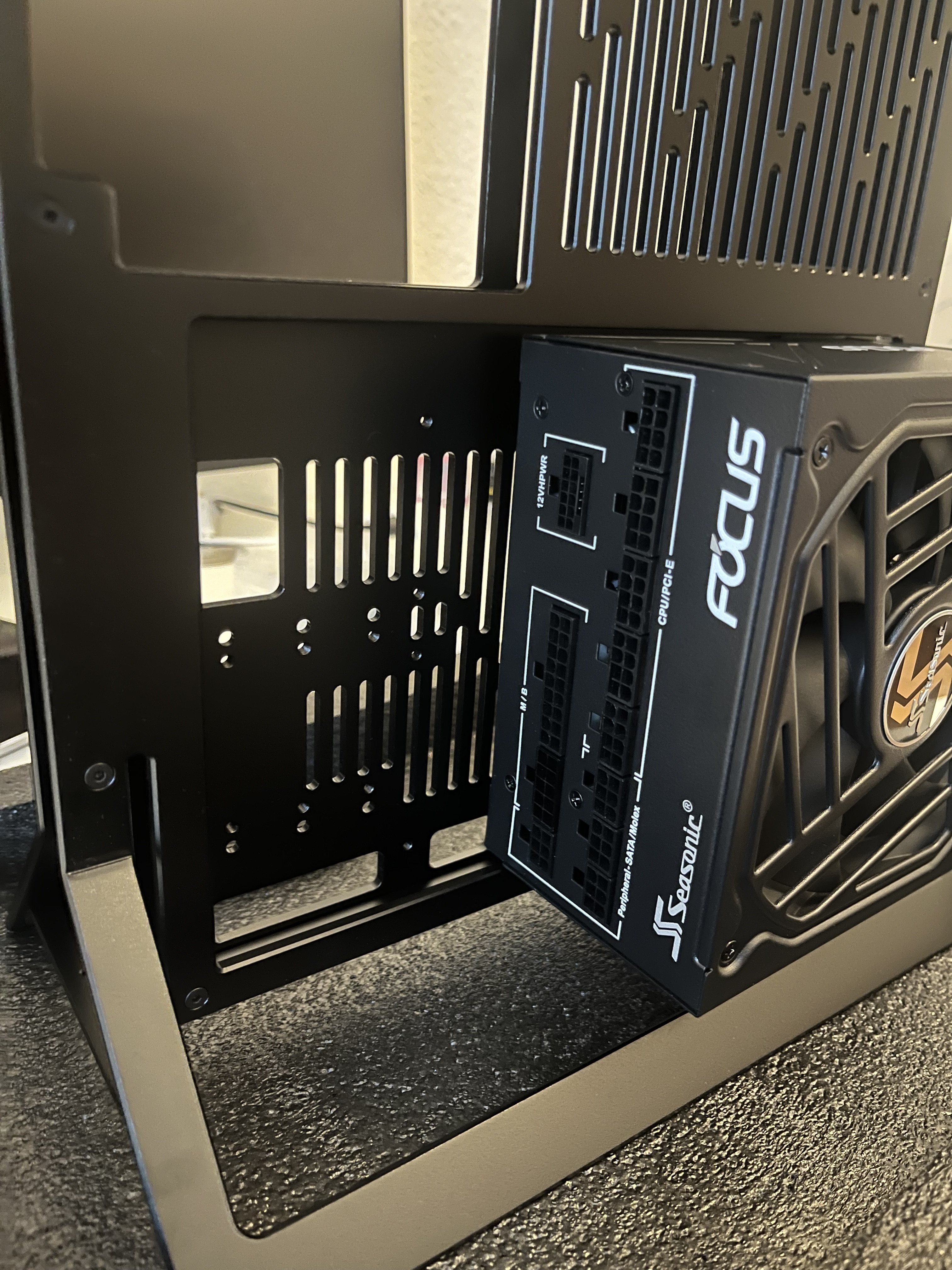

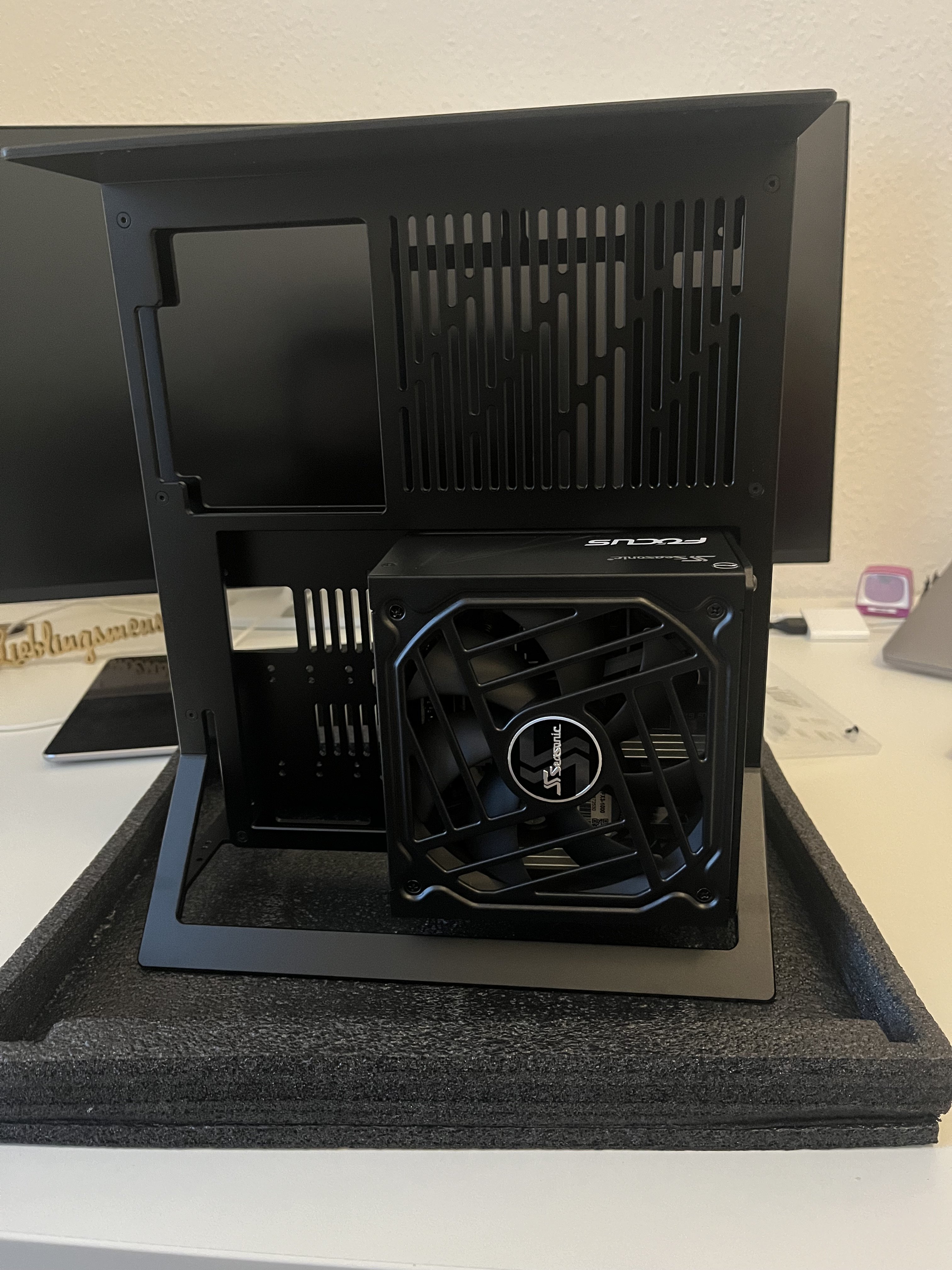

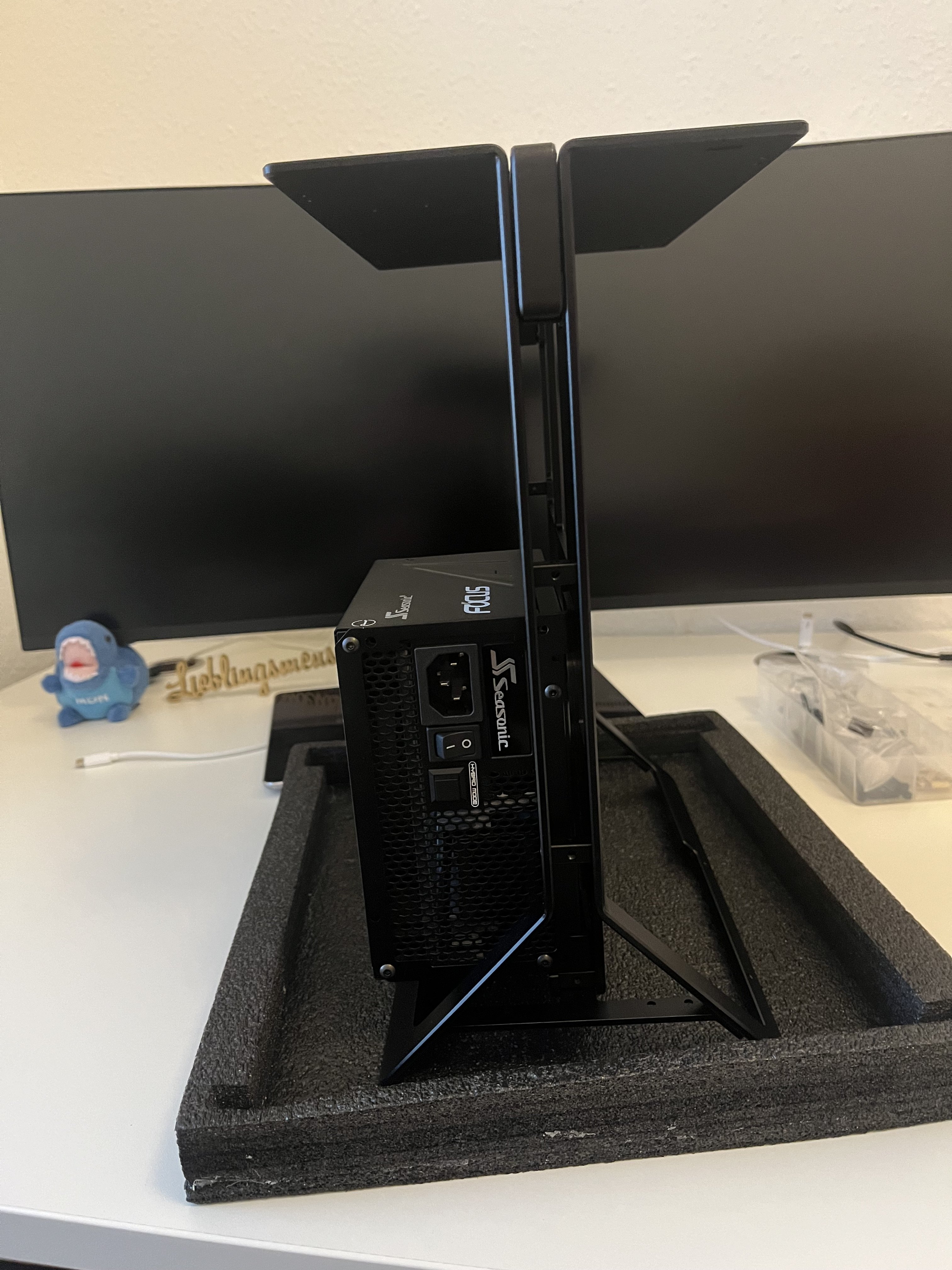

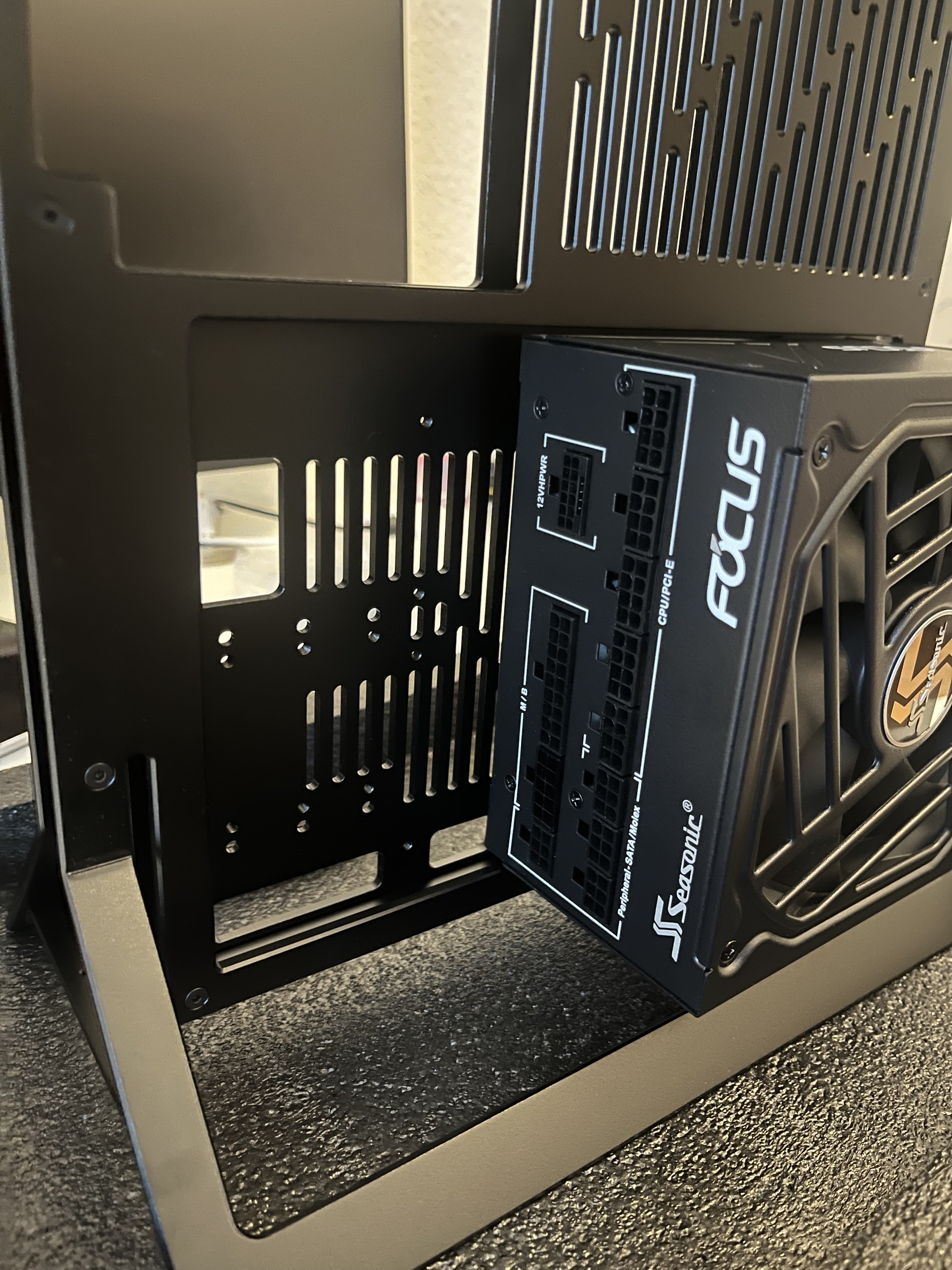

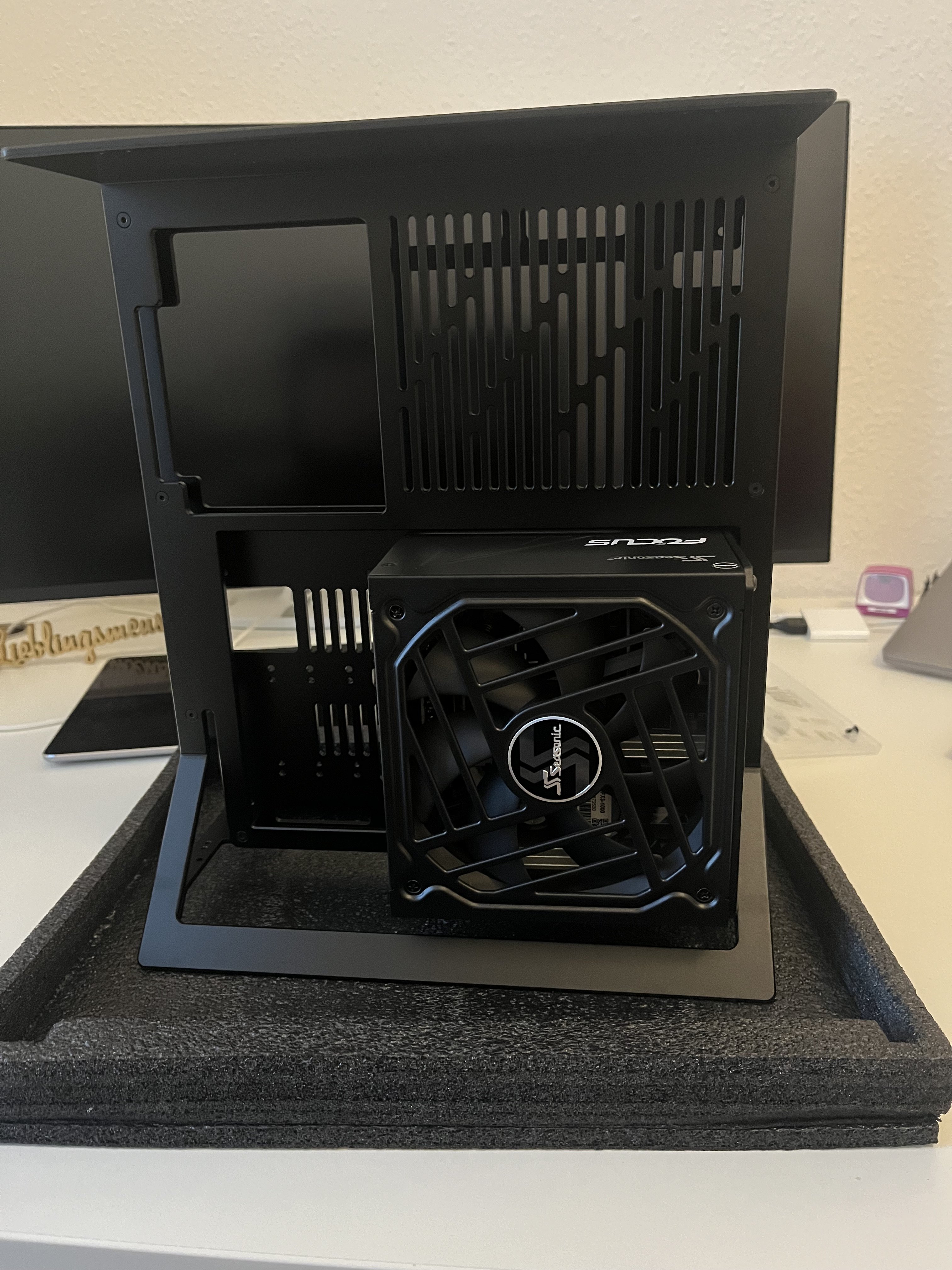

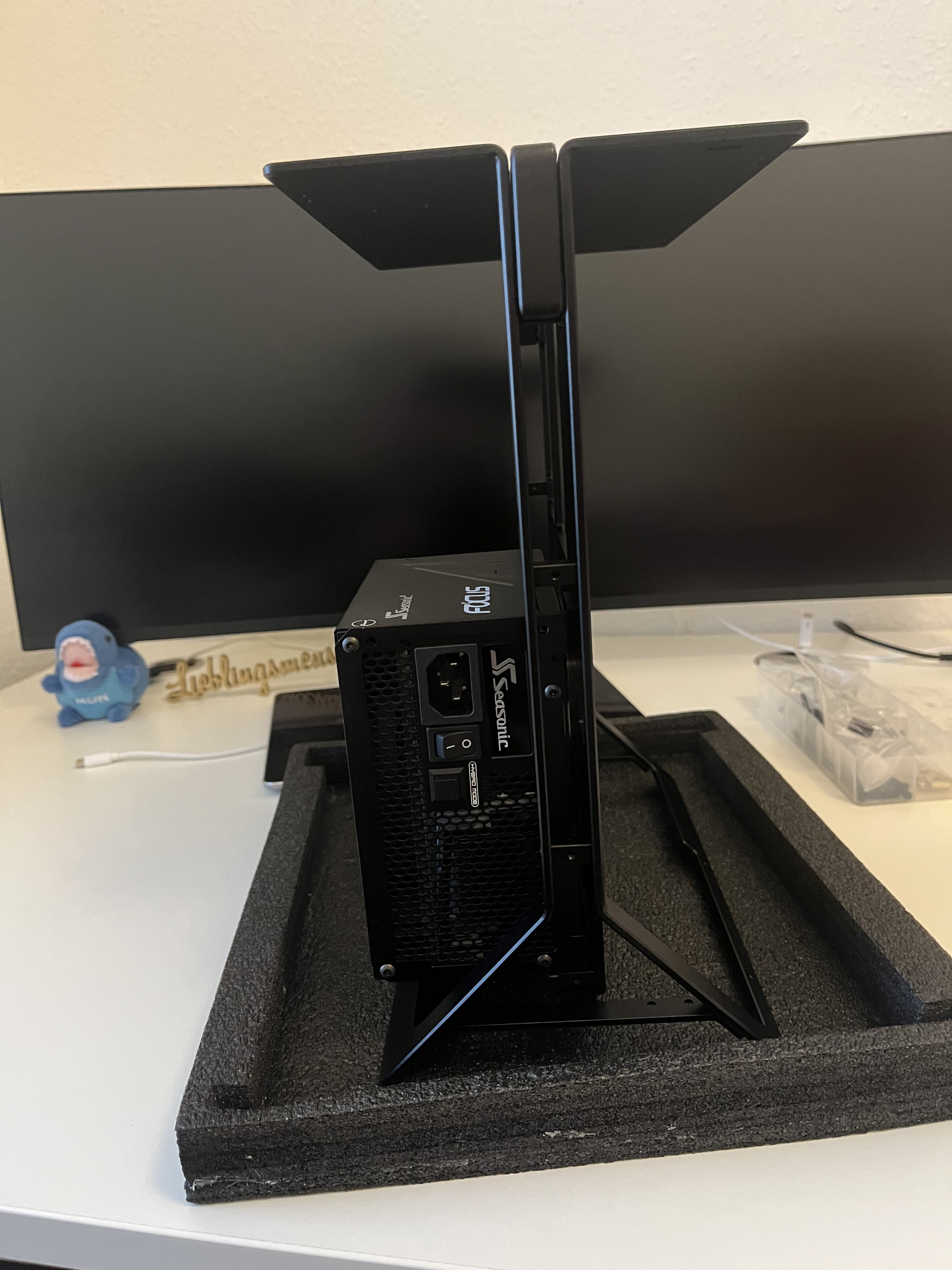

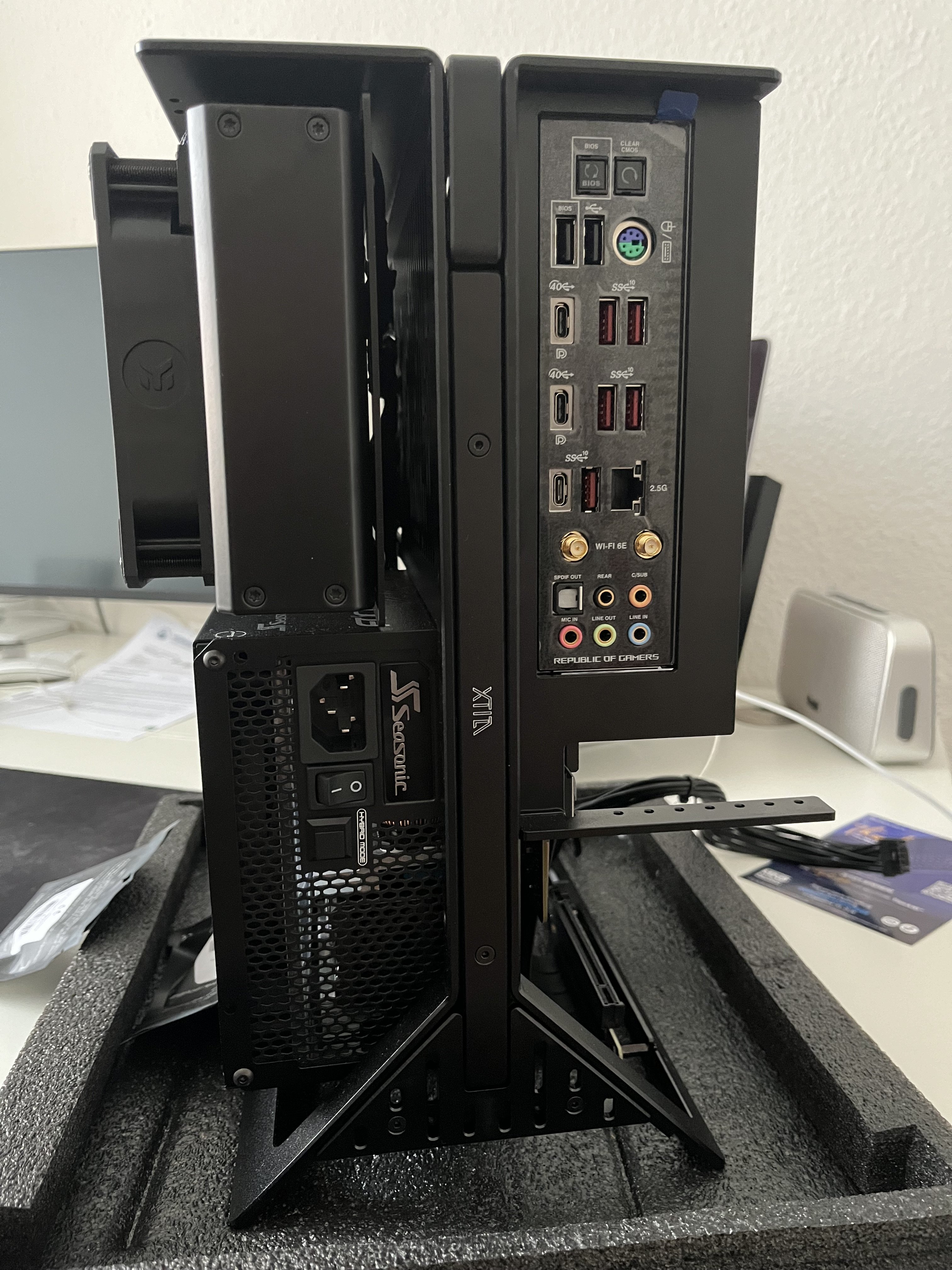

Erste Eindrücke nach Teilaufbau mit Netzteil:

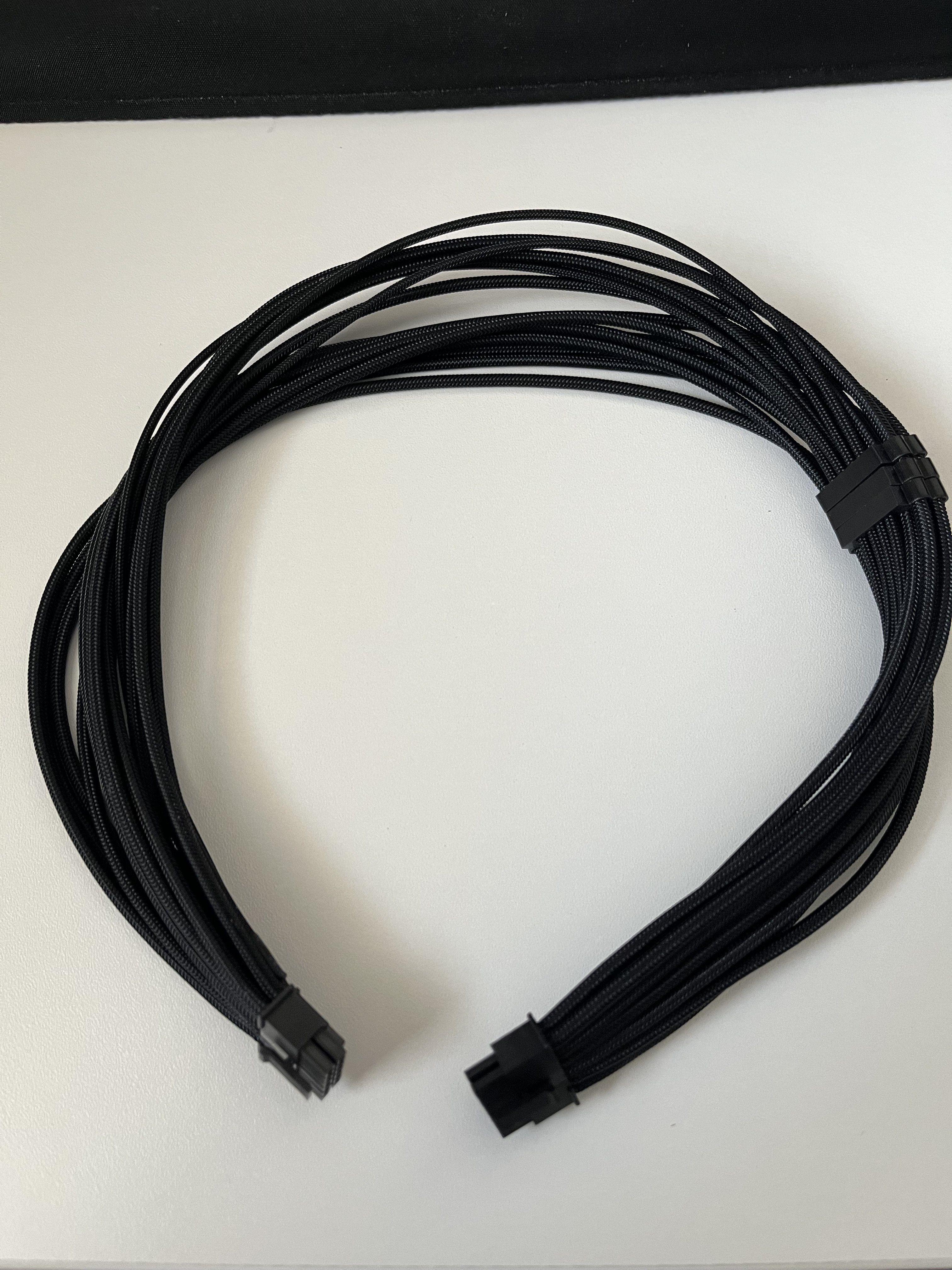

Als Nächstes habe ich mir die Kabel angeschaut und festgestellt das diese viel zu lang sind. Also recherchiert und gemessen und auf Kleinanzeigen ein Cablemod Kabelset erstanden. Schön gesleeved, aber leider immer noch zu lang 😕
Außerdem sind die Kabel an den WaKü Komponenten auch sehr lang und die Pumpe hat einen flachen SATA Anschluß, das ist mir zu viel Klimbim und muss gekürzt werden. Also nochmal bestellen 💸

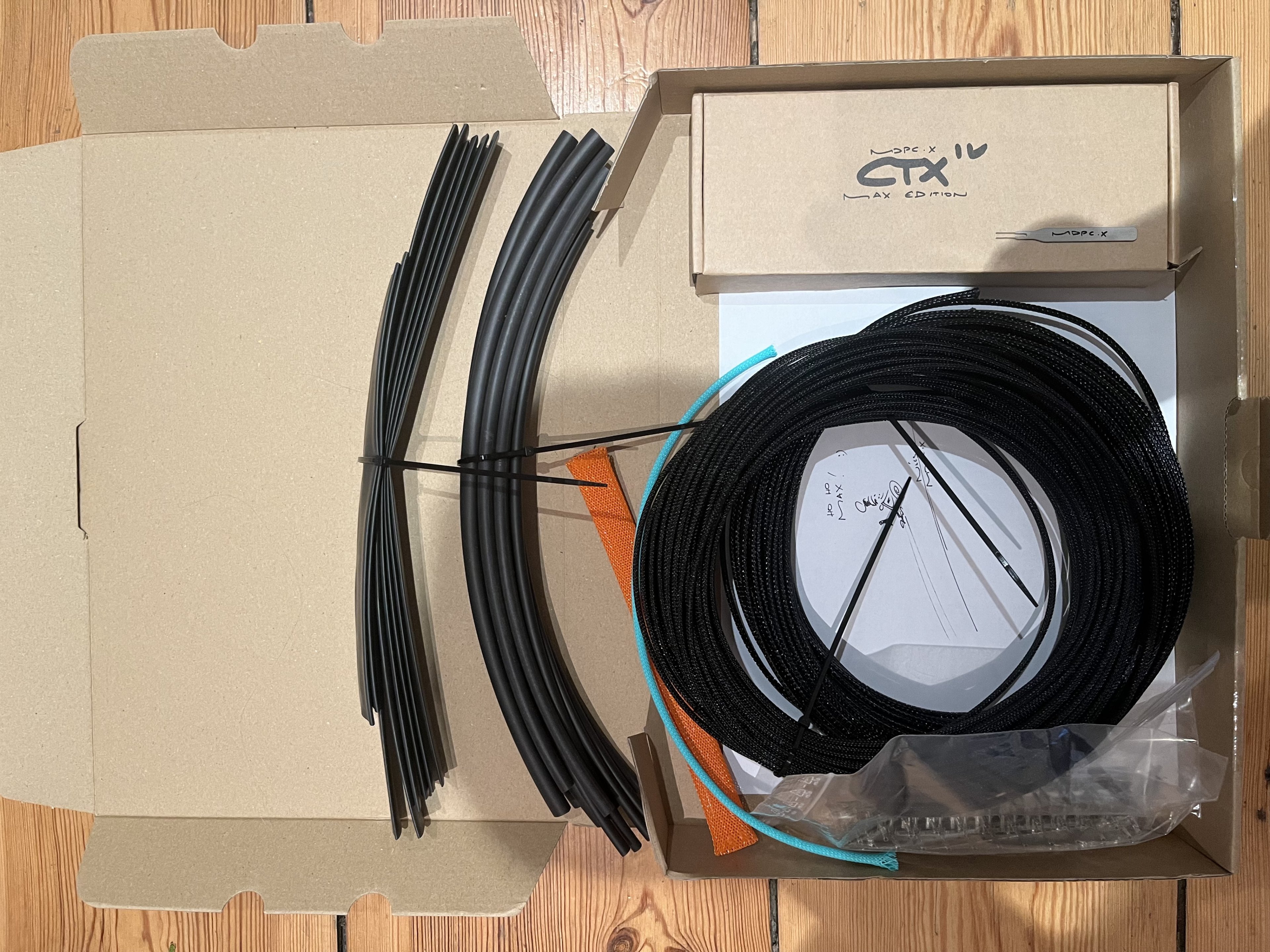

Diesmal eine Crimpzange und einen ATX Pin-Remover und weil es so schön ist, gleich ein paar Sleeves und Schrumpfschläuche von mdpc dazu. Schnelle Lieferung, kein Problem 🙂
Der Pin -Remover ist wirklich klasse. Ich konnte ohne Probleme die Kabel aus dem Stecker eines alten Netzteils lösen. Diesen werde ich für die WaKü Pumpe verwenden, so dass ich die Pumpe direkt ohne Umwege an das Netzteil anschließen kann.
Als hoffentlich vorläufig letztes Problem muss die Halterung für das Reservoir mit der Pumpe her. Leider passt von den mitgelieferten Teilen nichts und ich möchte mir einen Alu-Halter anfertigen und eloxieren lassen.

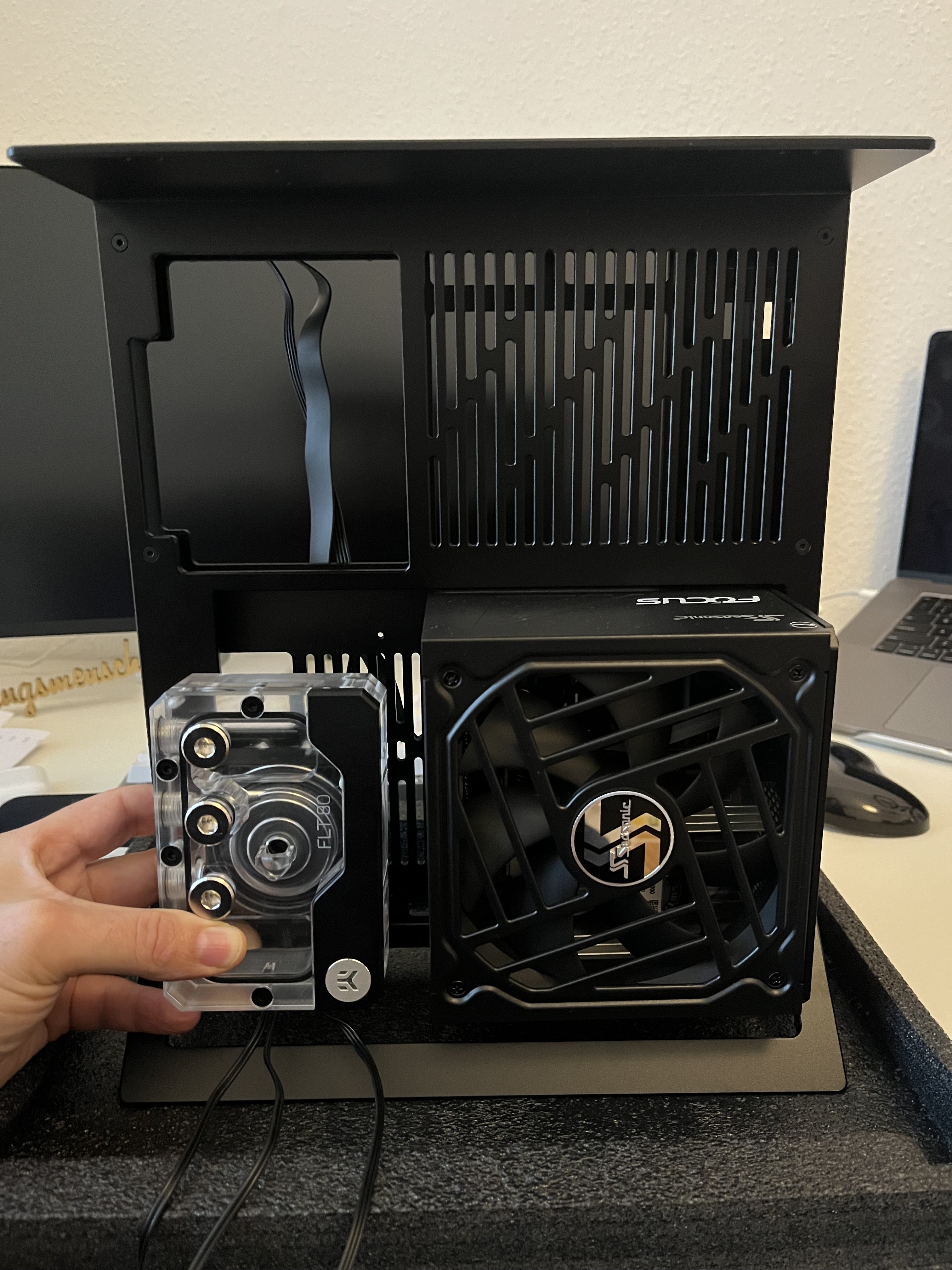

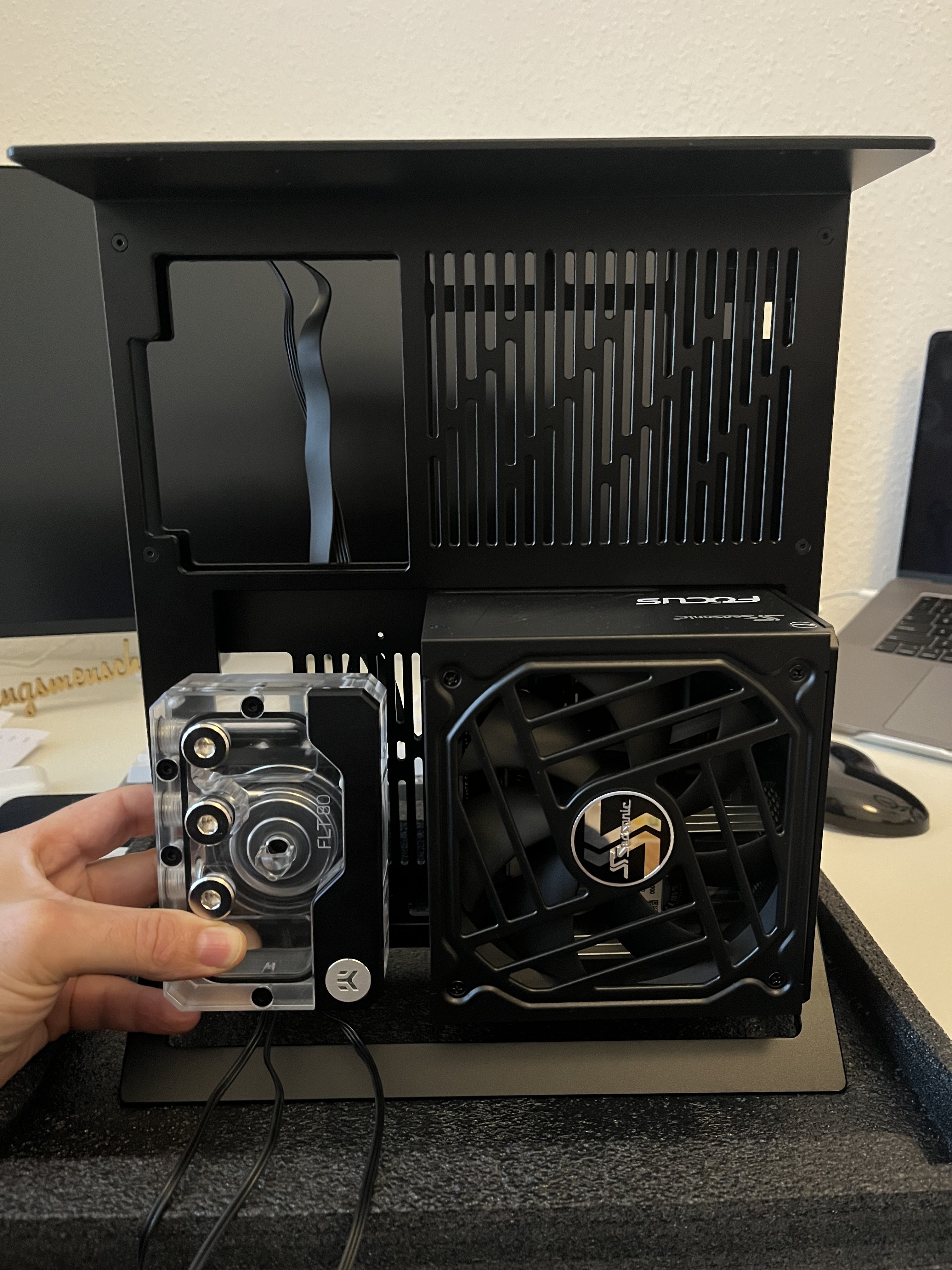

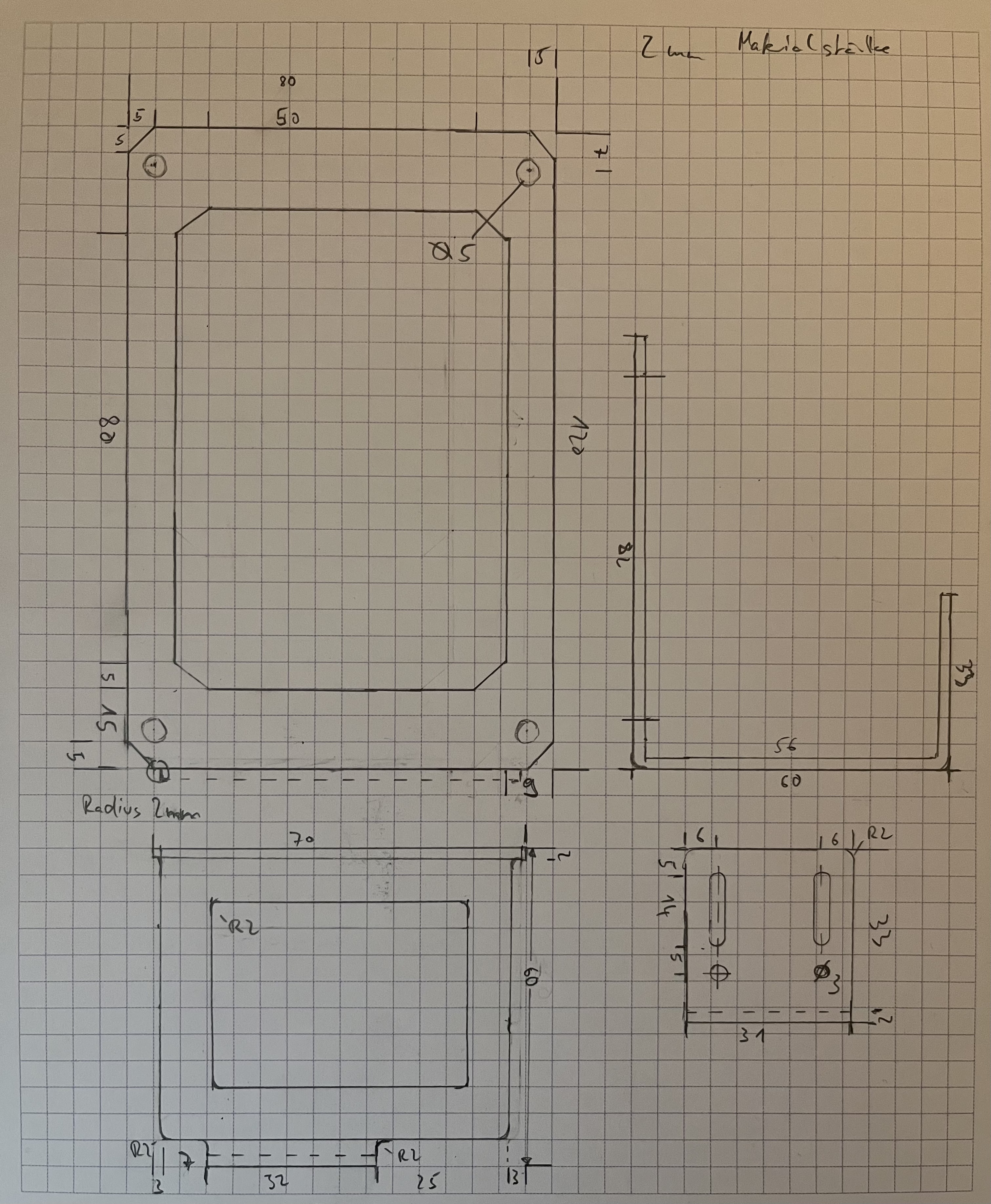

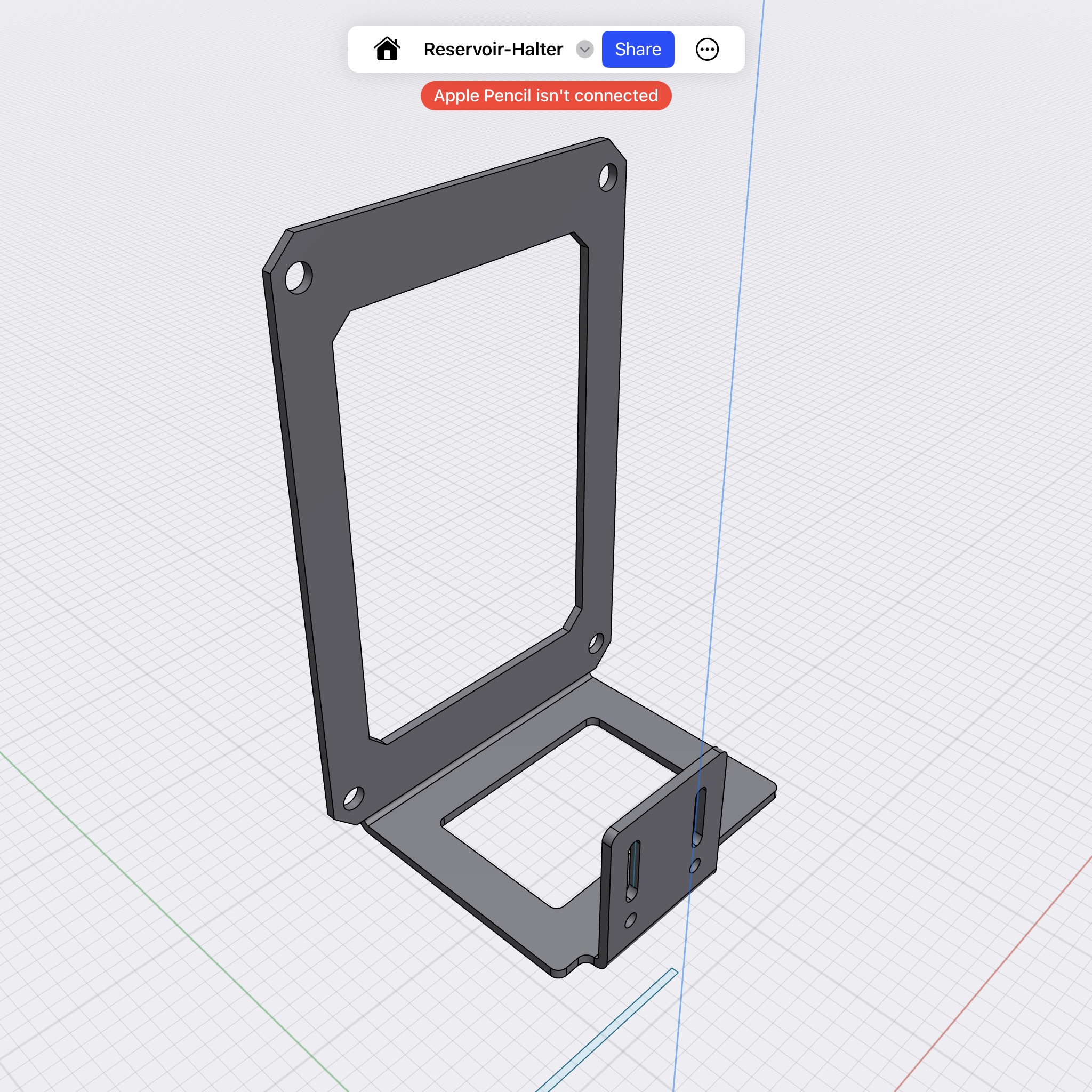

Hier die angedachten Einbauposition (Deswegen die genauen ATX-Maße ohne Überlänge) und der Plan für den Halter.
Die Suche nach einem bezahlbaren Dienstleister nehme ich jetzt auf und hoffe das ich das Teil noch vor Weihnachten bekommen kann 😬 Bezahlbare Dienstleister scheint es nicht zu geben, daher muss ich es wohl selbst machen und Oldschool sägen, bohren und feilen 😕
In der zwischenzeit werde ich mich schon mal um diverse Kabel kümmern und halte euch auf dem laufenden.
Das Thema Kabel scheint doch mehr Raum einzunehmen als ich dachte.

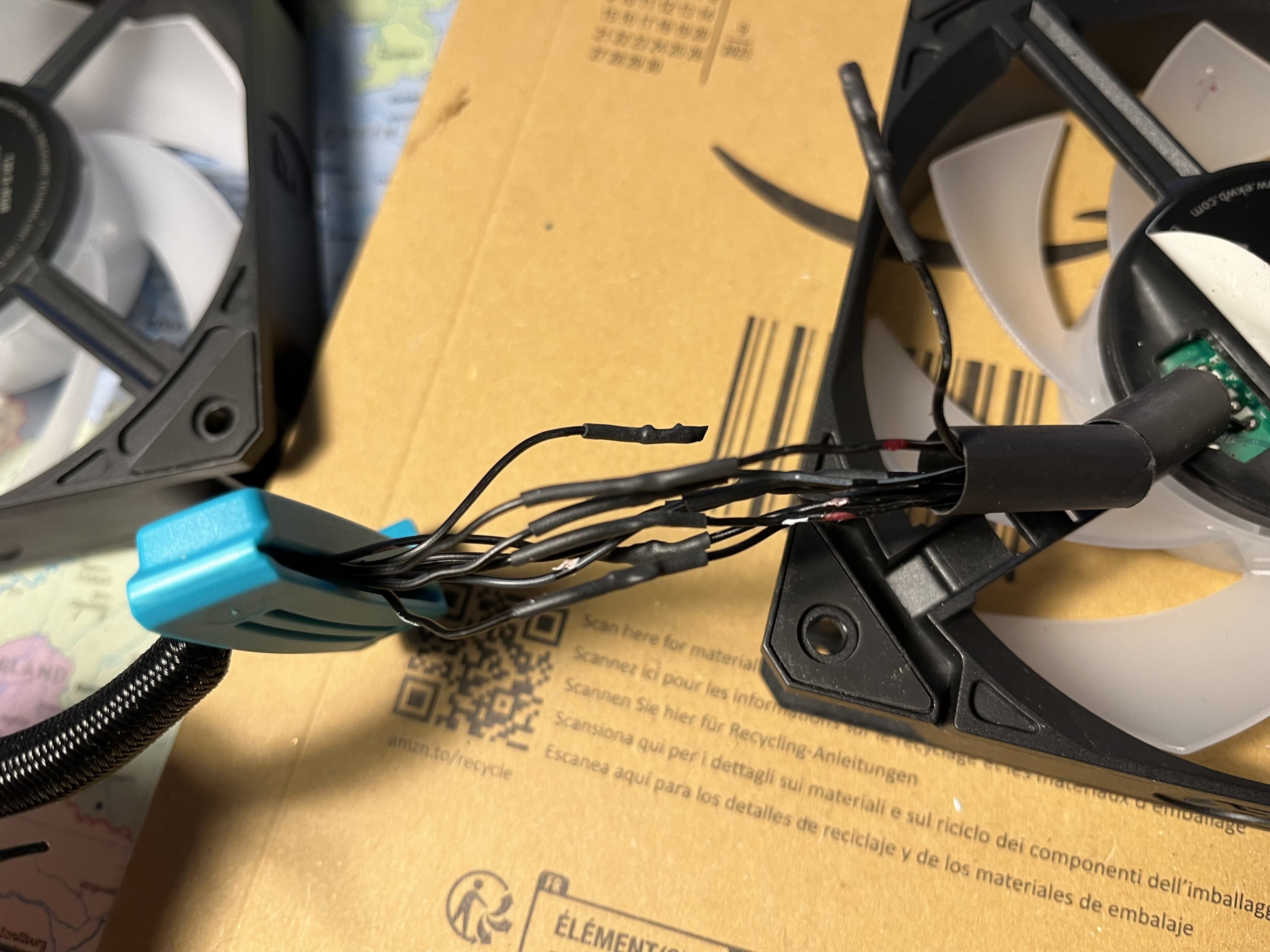

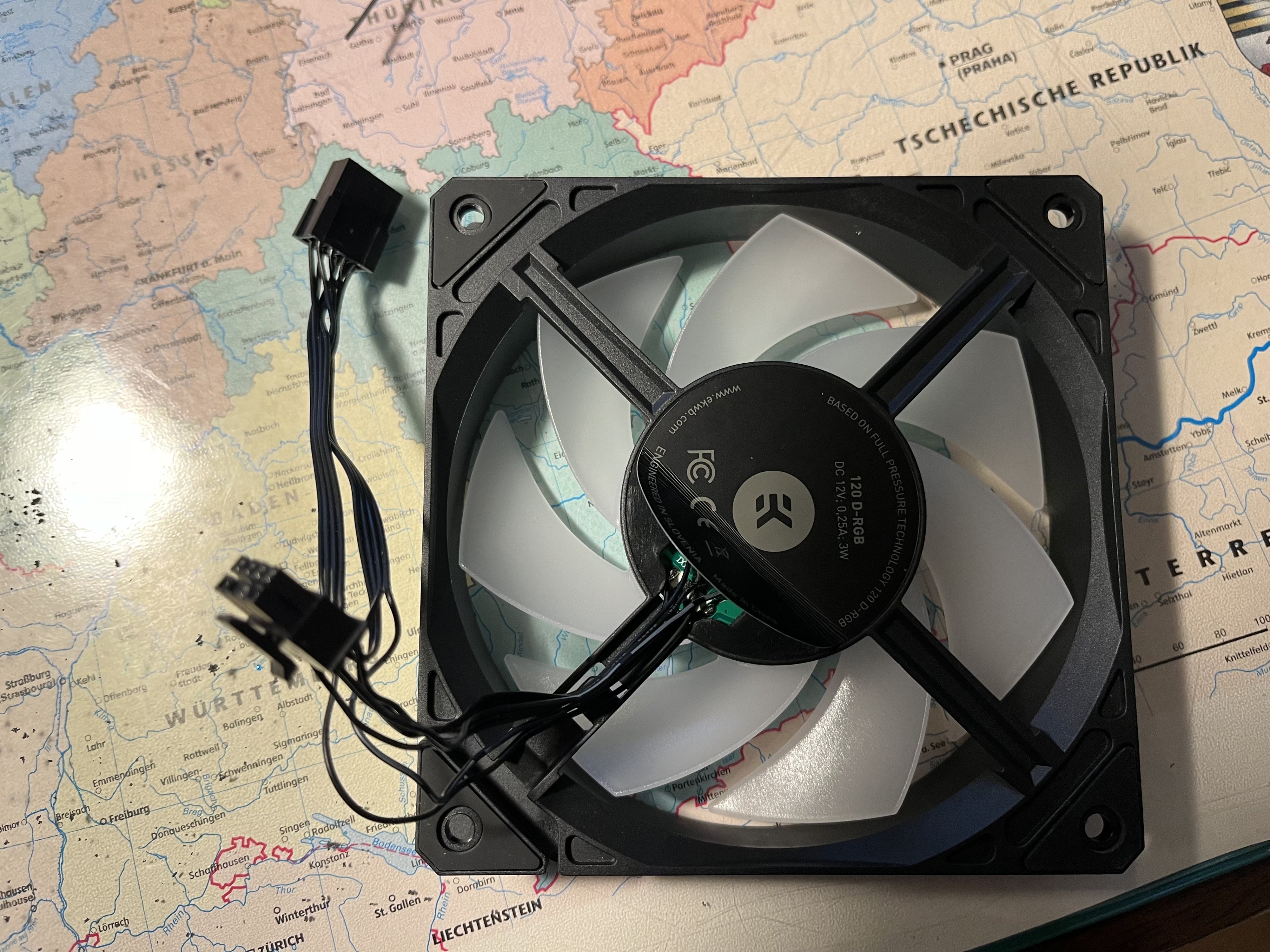

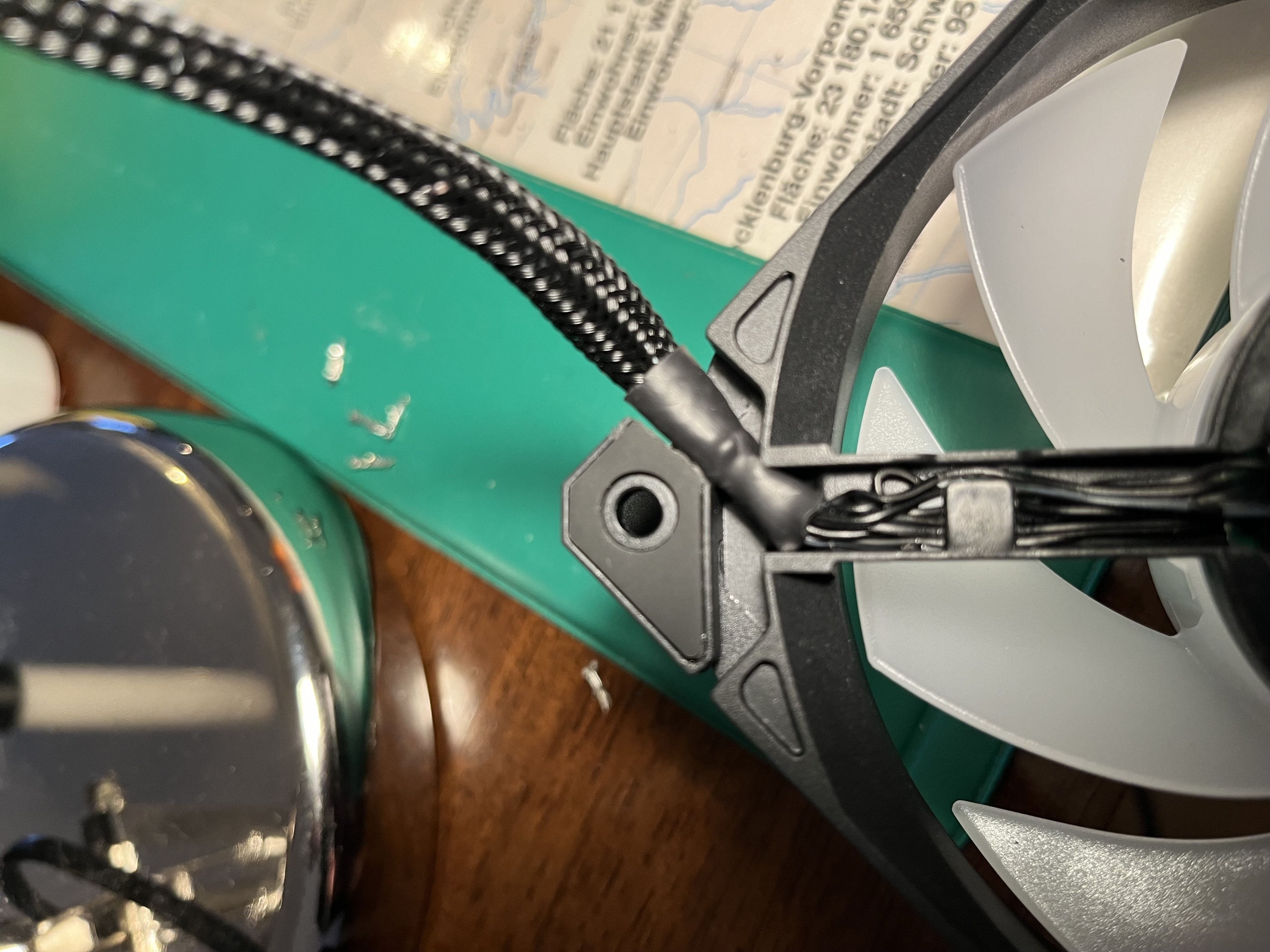

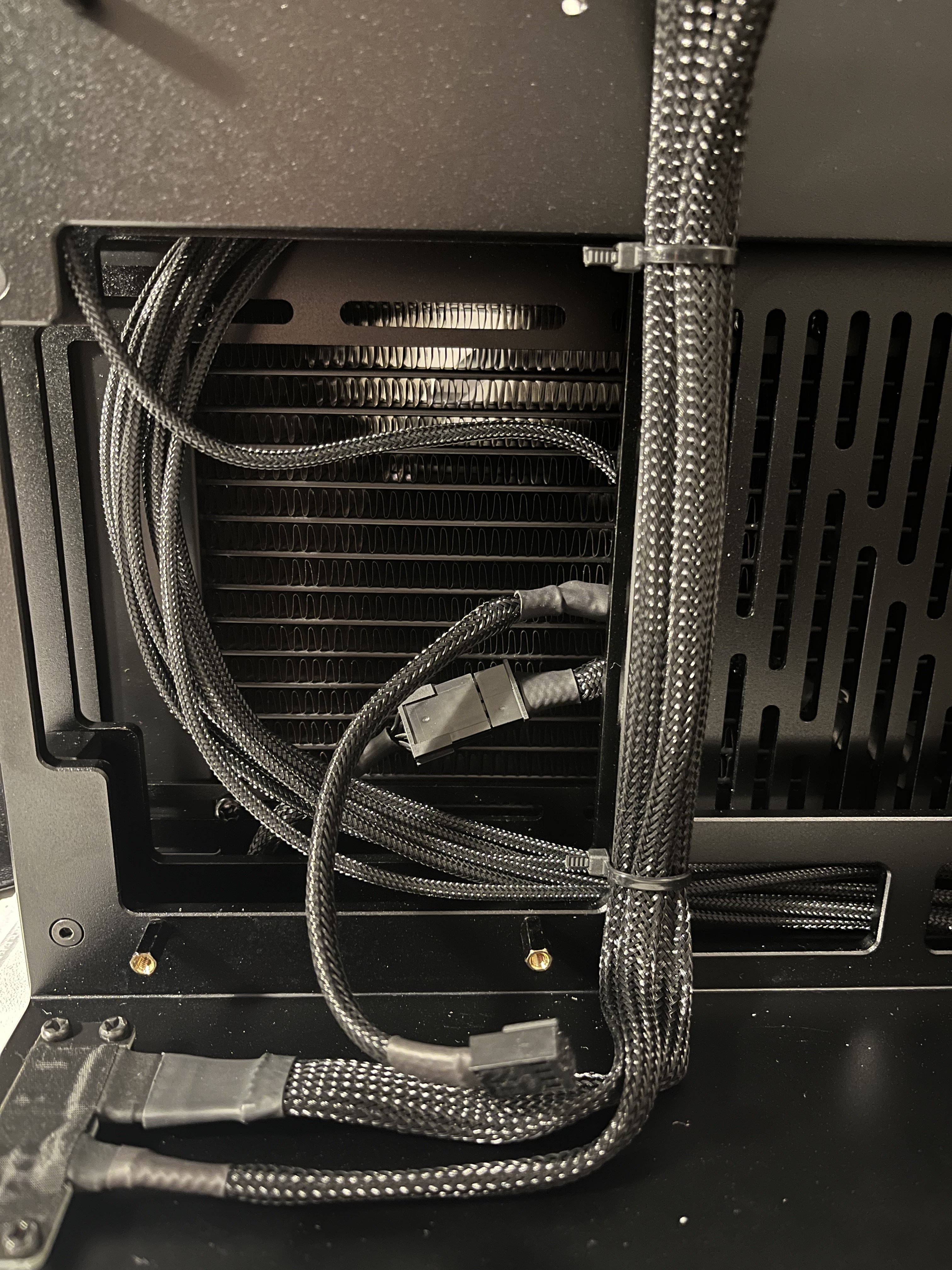

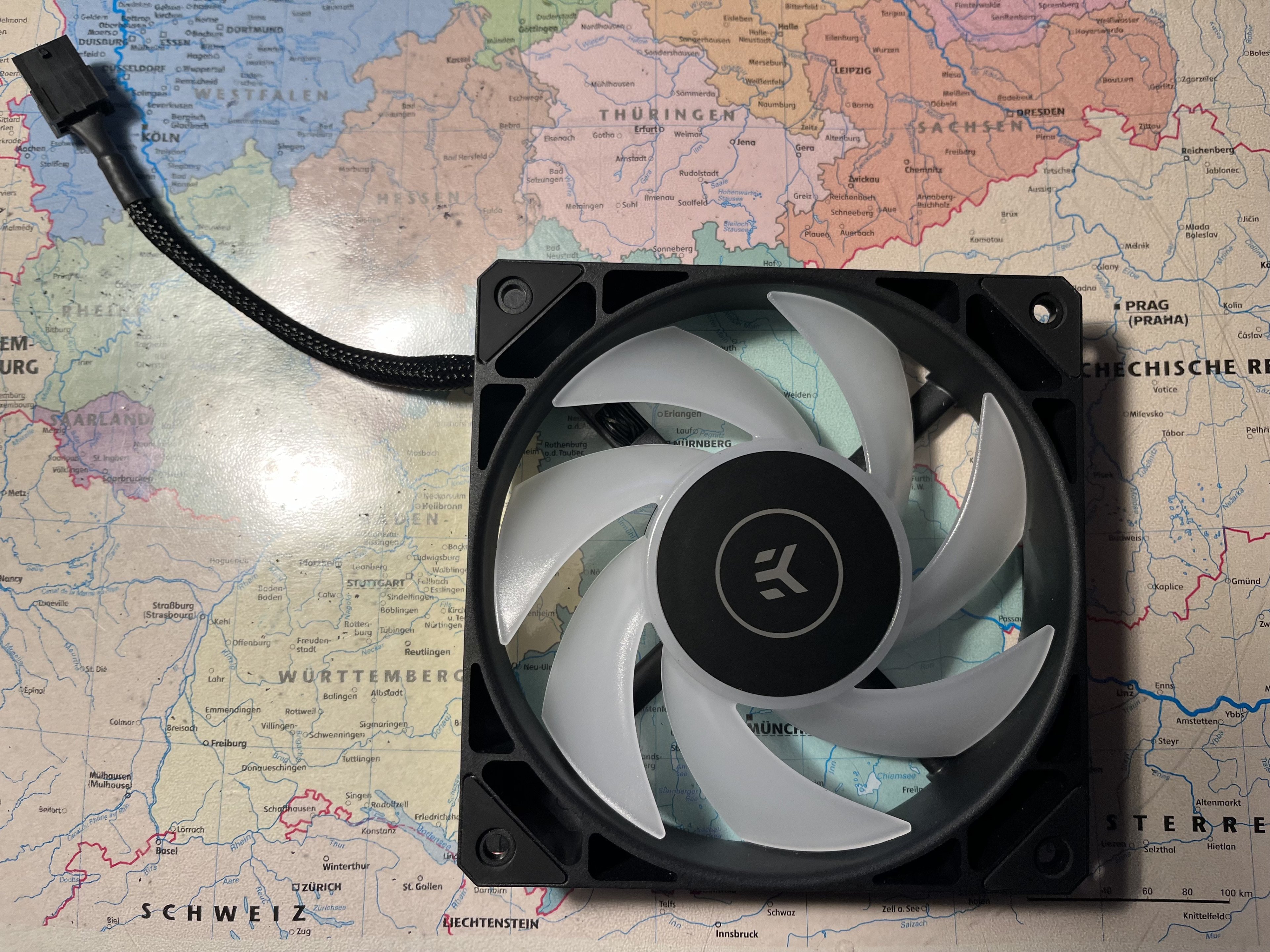

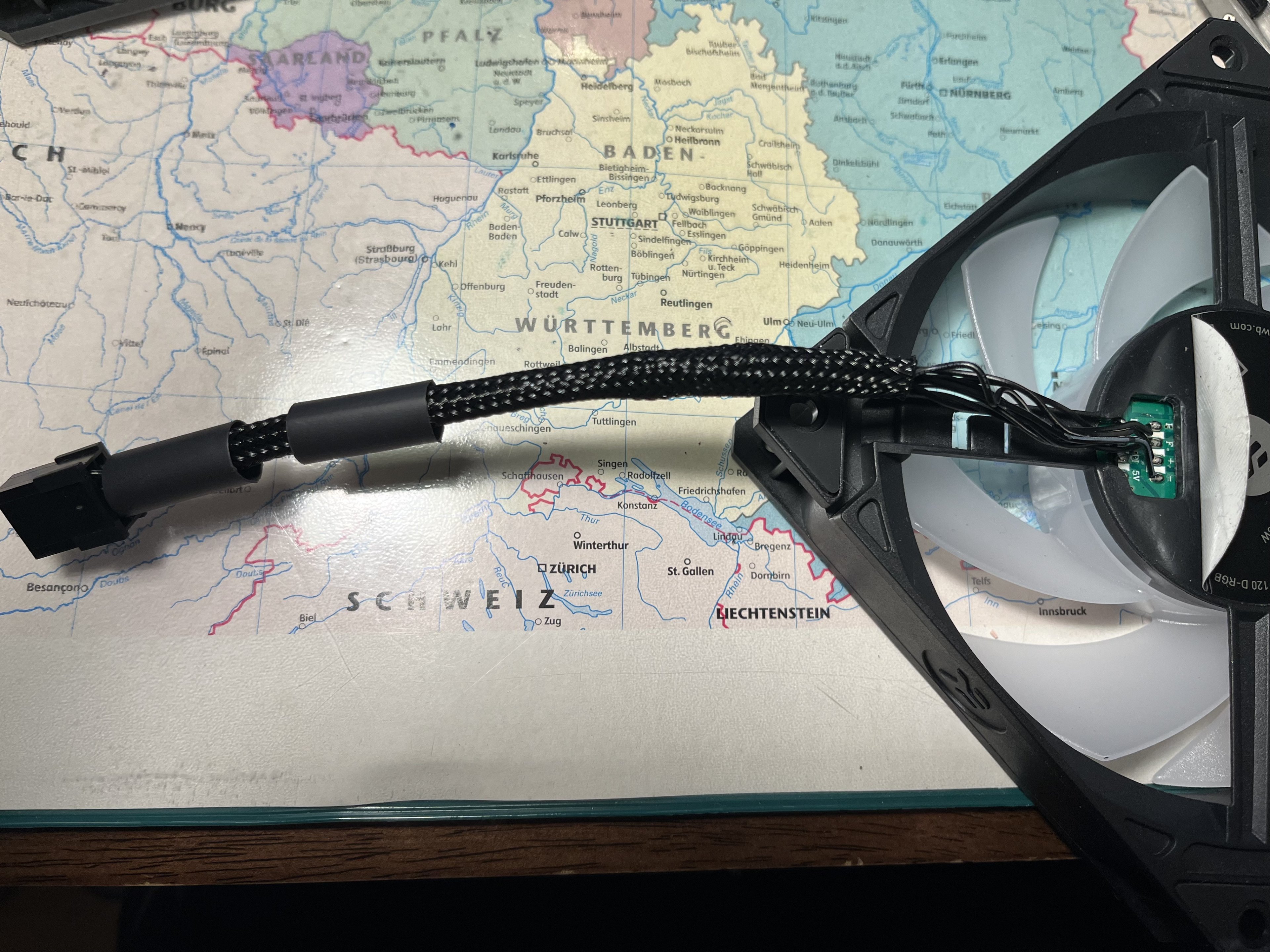

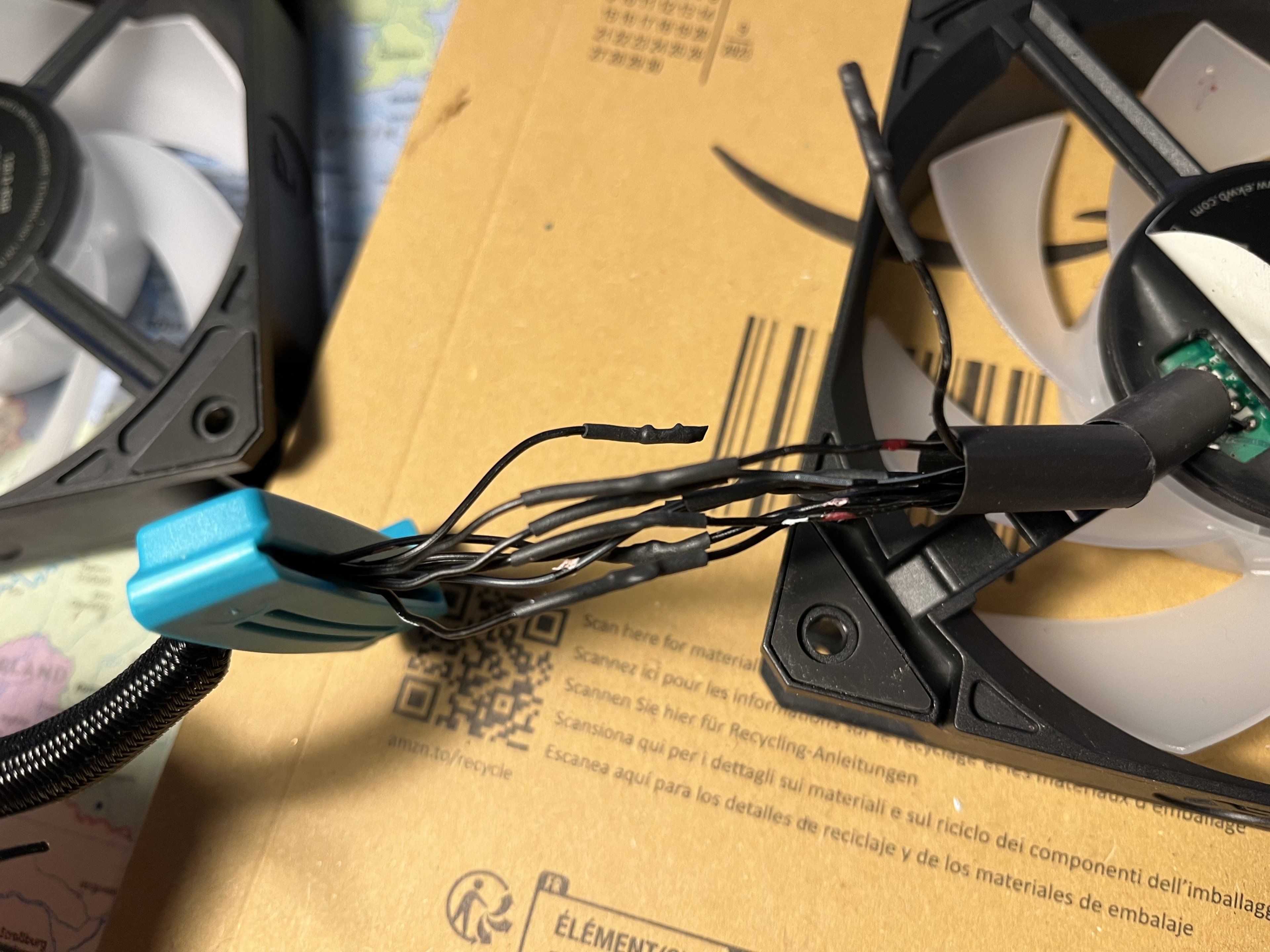

Die EK-Lüfter kommen mit einem Daisy-Chain System, leider sine die Kabel zu einem der Stecker sehr kurz, sodass der Stecker nicht versteckt werden kann. Da ich nicht neu kaufen wollte, habe ich mich entschieden den Zusatzstecker zu entfernen. Die Stecker sind leider sehr filigran und ich wollte nicht schon wieder Werkzeug besorgen, also habe ich mich entschlossen zu löten. Natürlich nicht ganz so schön wie neue Kabel ziehen und es entsteht auch eine dickere Stelle, aber für eigentlich versteckte Kabel finde ich das Ergebnis ok.

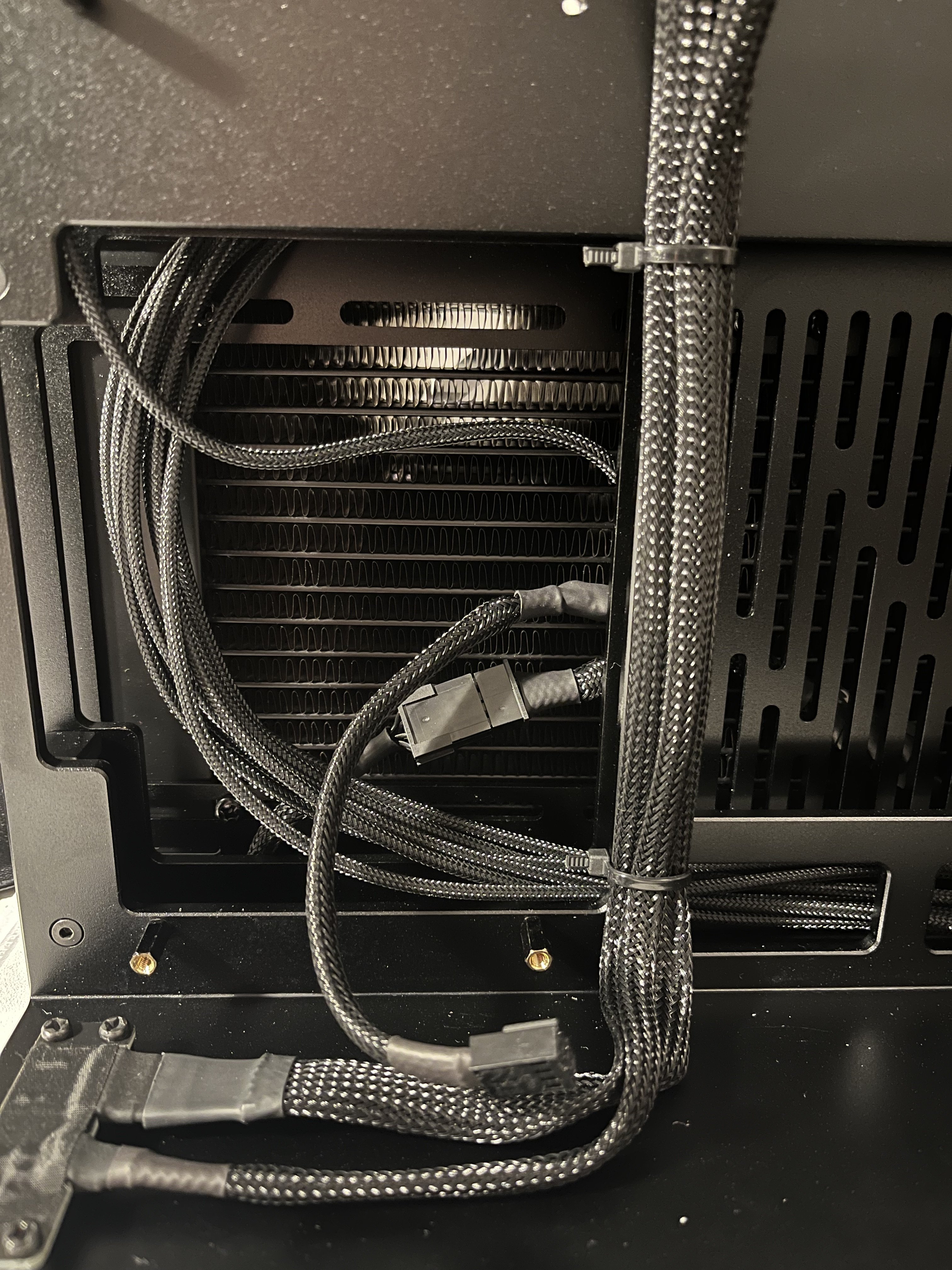

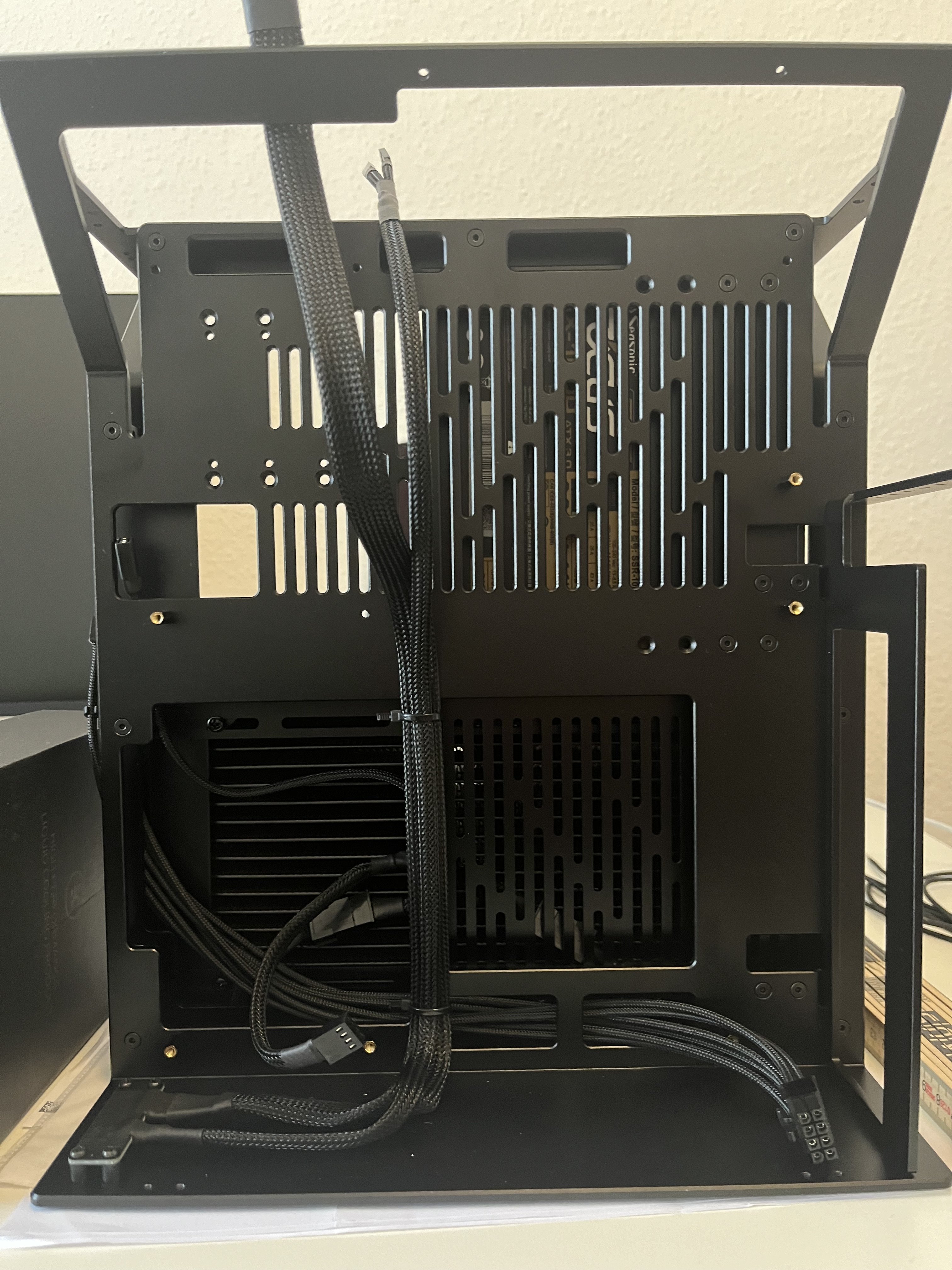

Nachdem ich weiter Lüfterkabel gelötet habe und einige Kabel noch gesleeved wurden, habe ich das CPU Cablemod Kabel gekürzt und erste Erfahrungen im Crimpen gemacht. Das Ergebnis ist nur schwach dokumentiert, siehe Fotos unten.

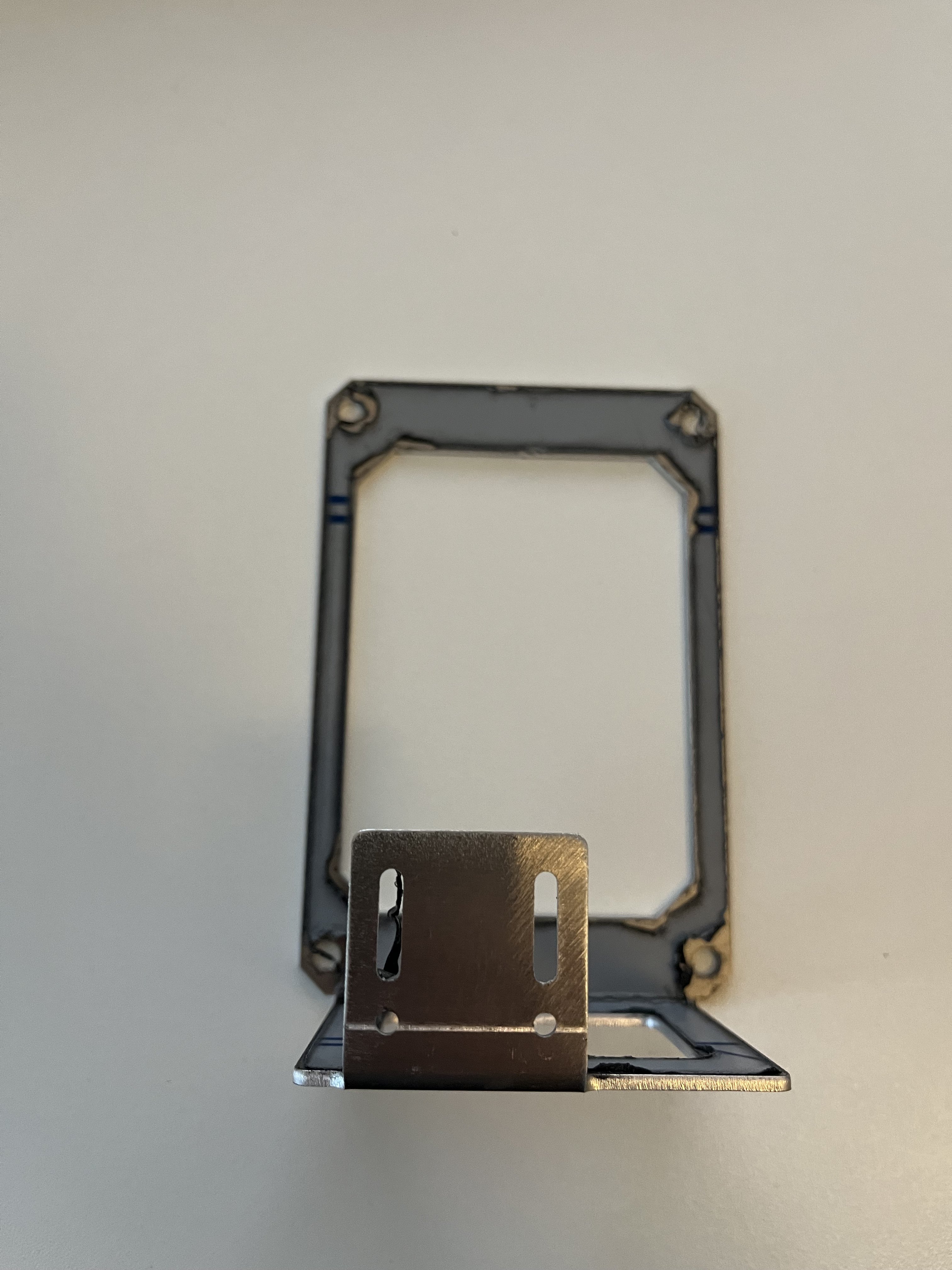

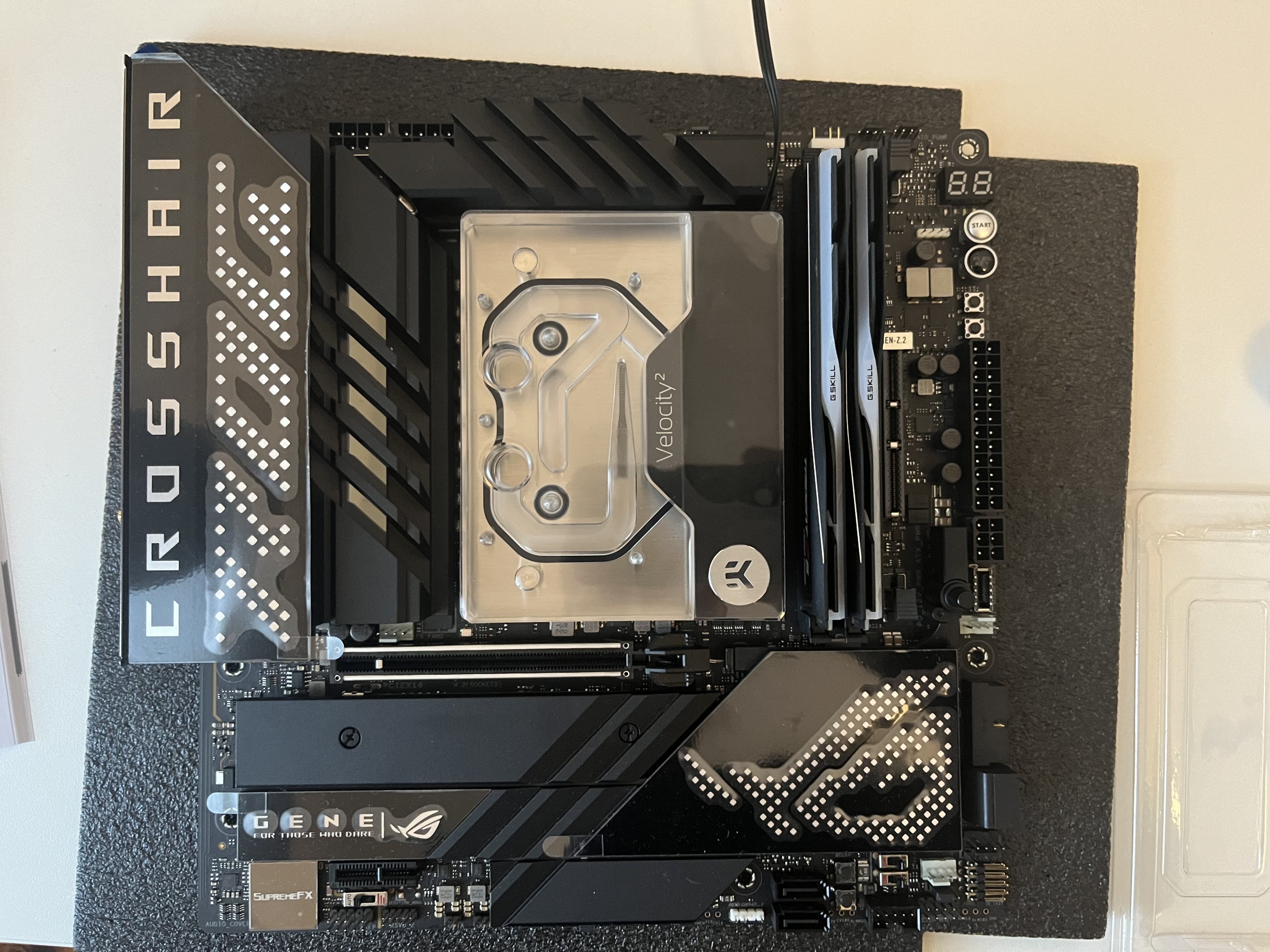

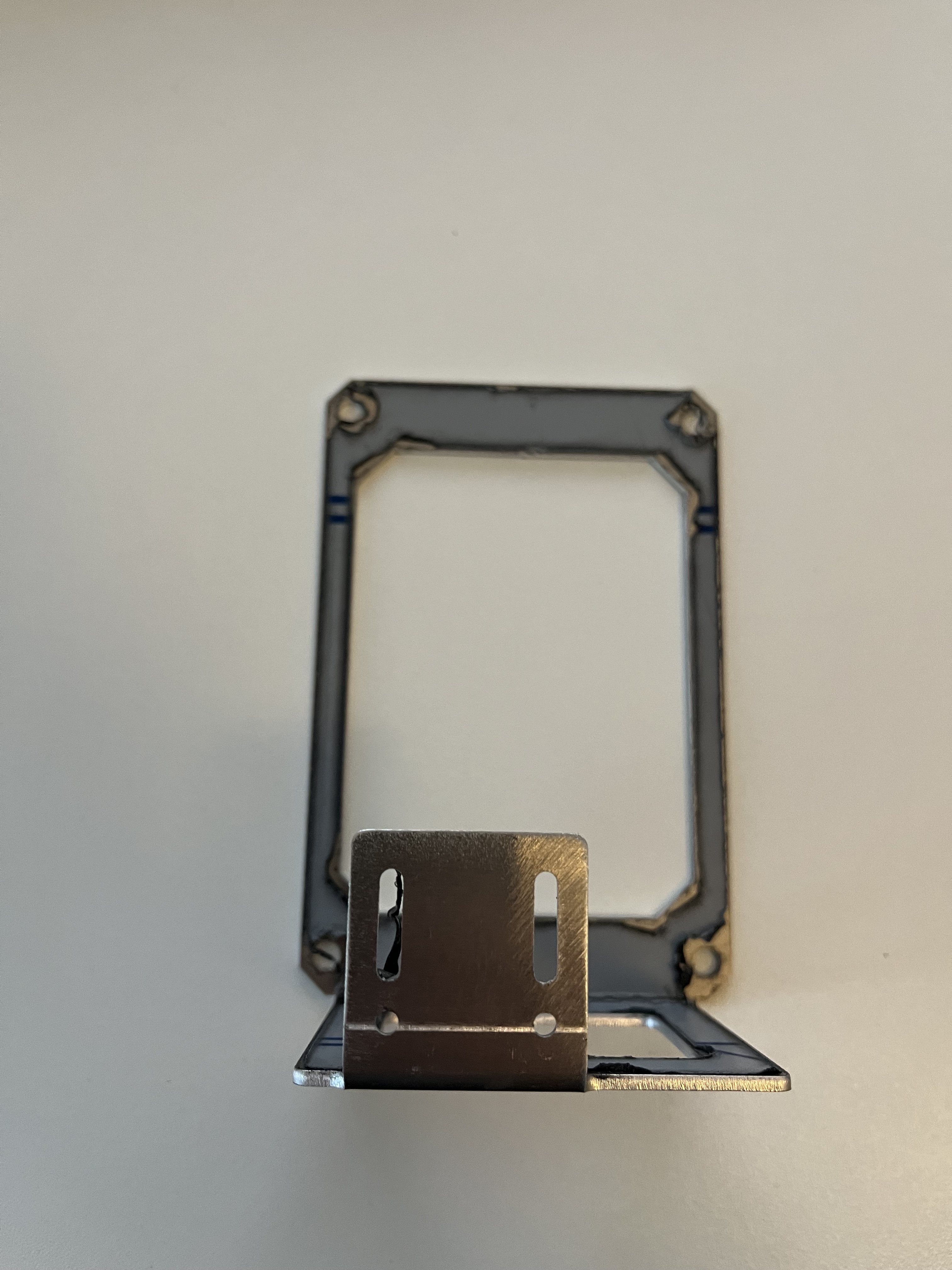

Den Kühler habe ich zwischenzeitlich angebaut, allerdings habe ich das Halteblech andersherum als vorgesehen verwendet. Das anschrauben war eine ganz schöne Fummelei, hat aber irgendwann geklappt.

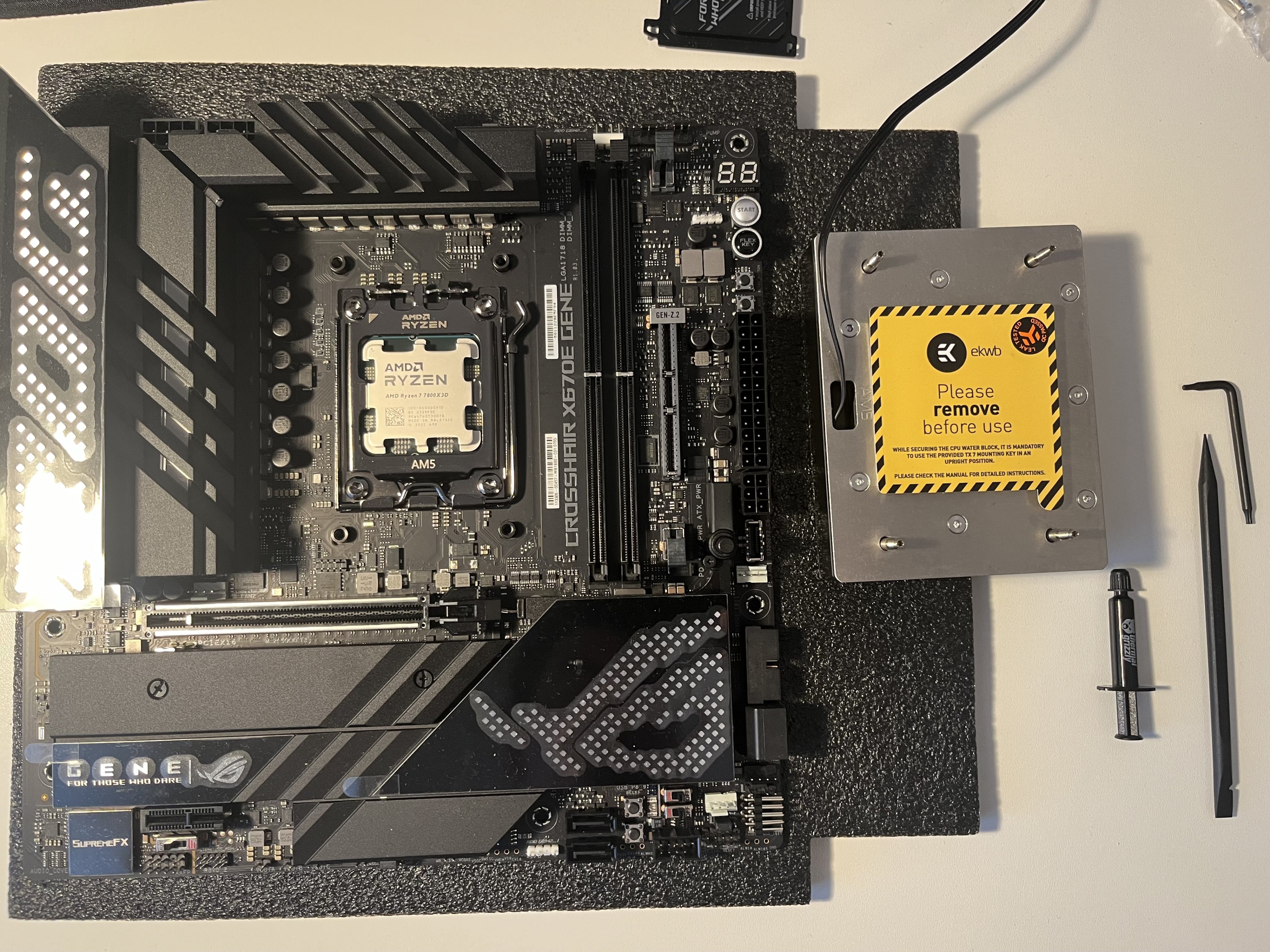

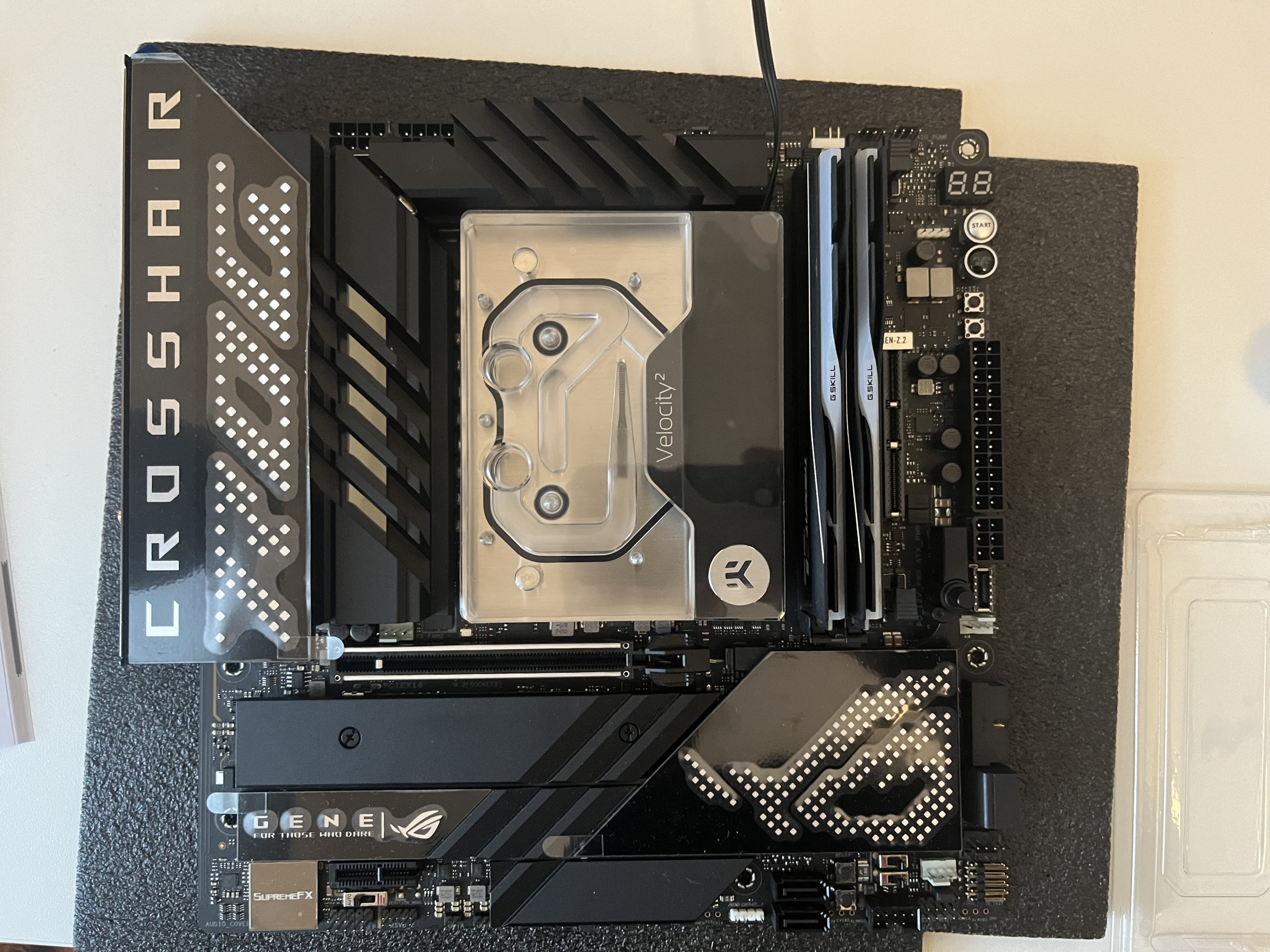

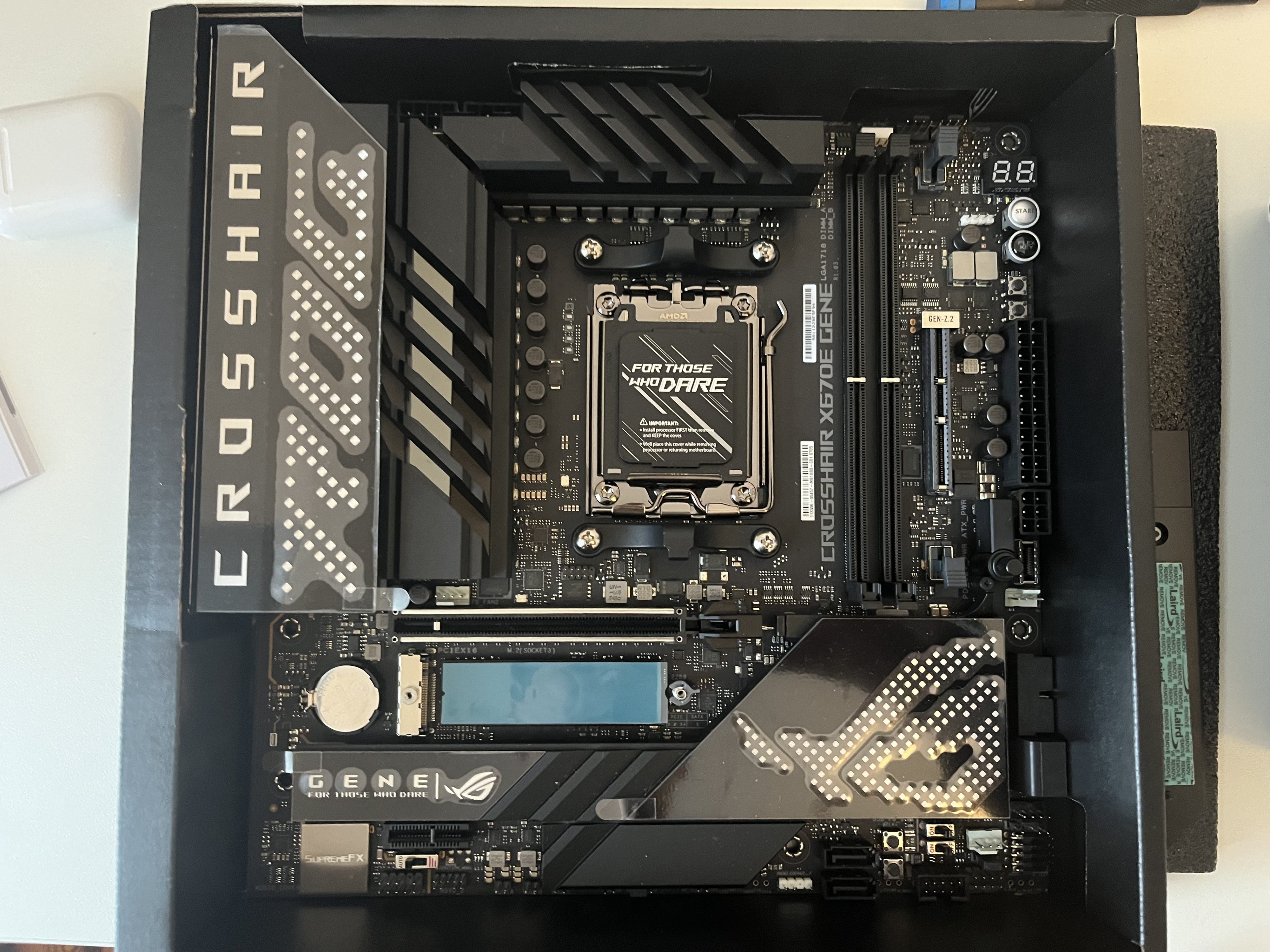

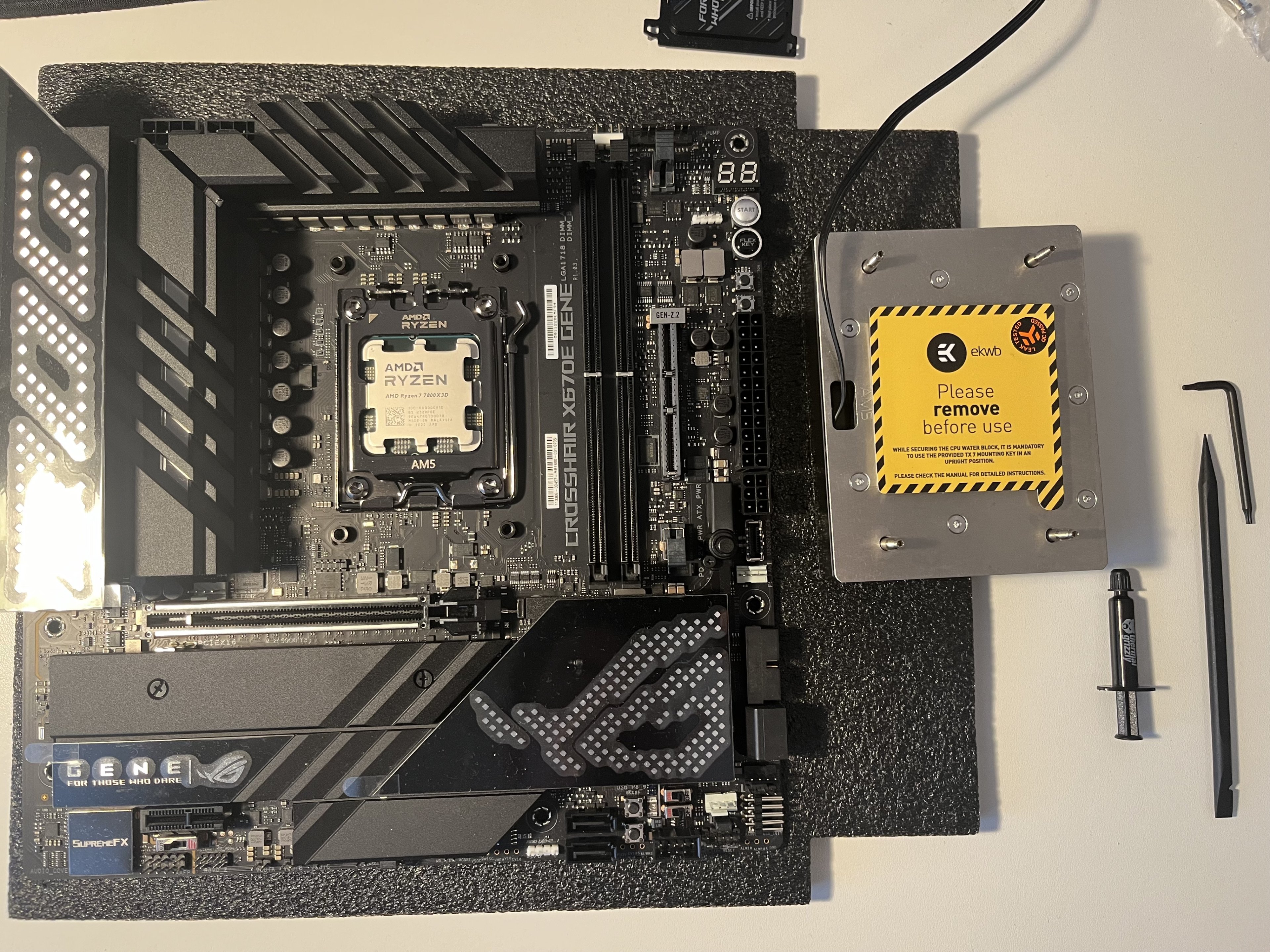

Anschließend wurden SSD, CPU, Kühler und RAM installiert.

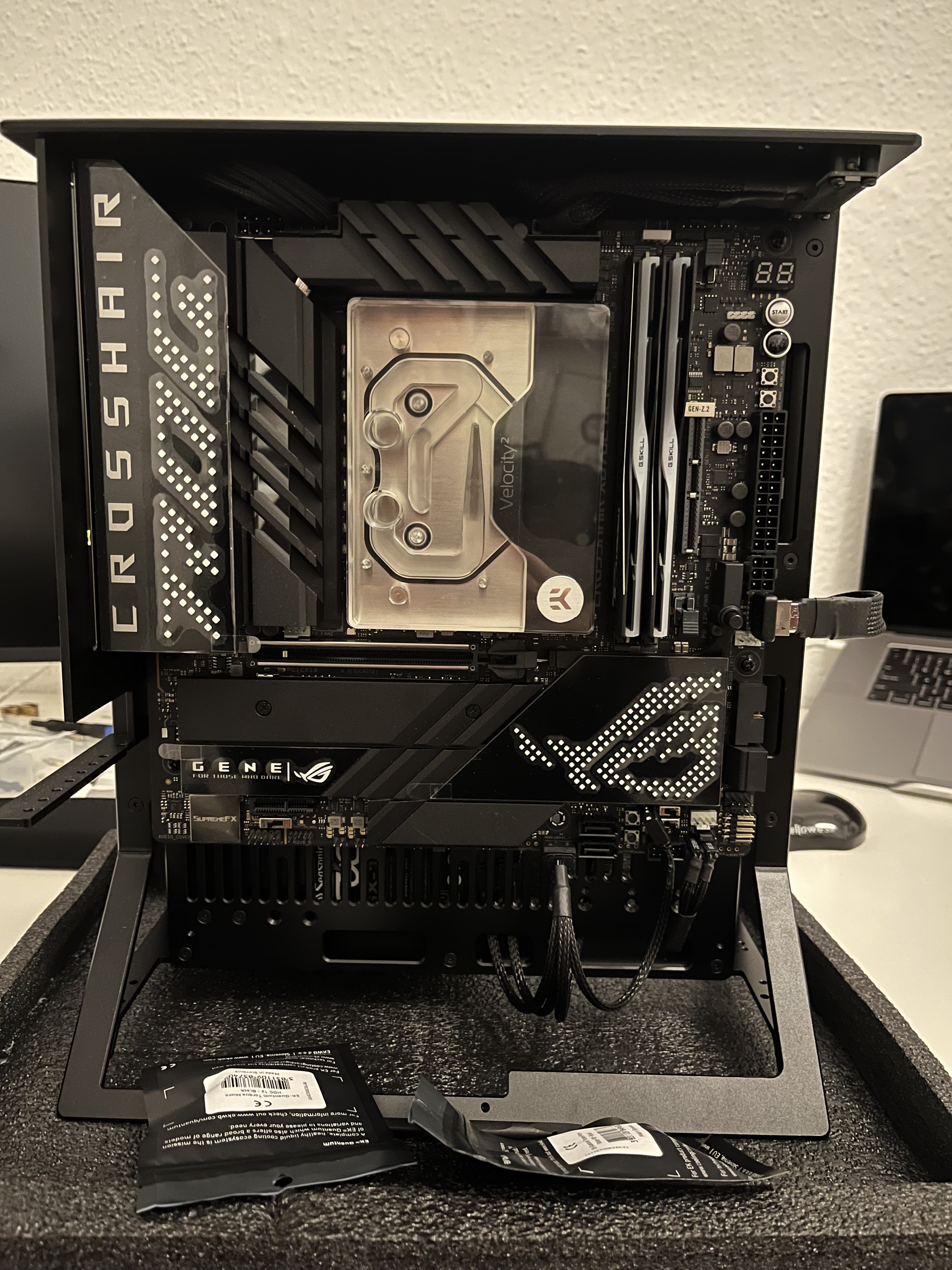

Das Board habe ich anschließend am „Gehäuse“ angebracht und alle bisher angepassten Kabel angeschlossen. Als Nächstes werden ATX und PCIe Kabel gekürzt, sowie die Kabel der Reservoir-Pumpeneinheit angepasst.

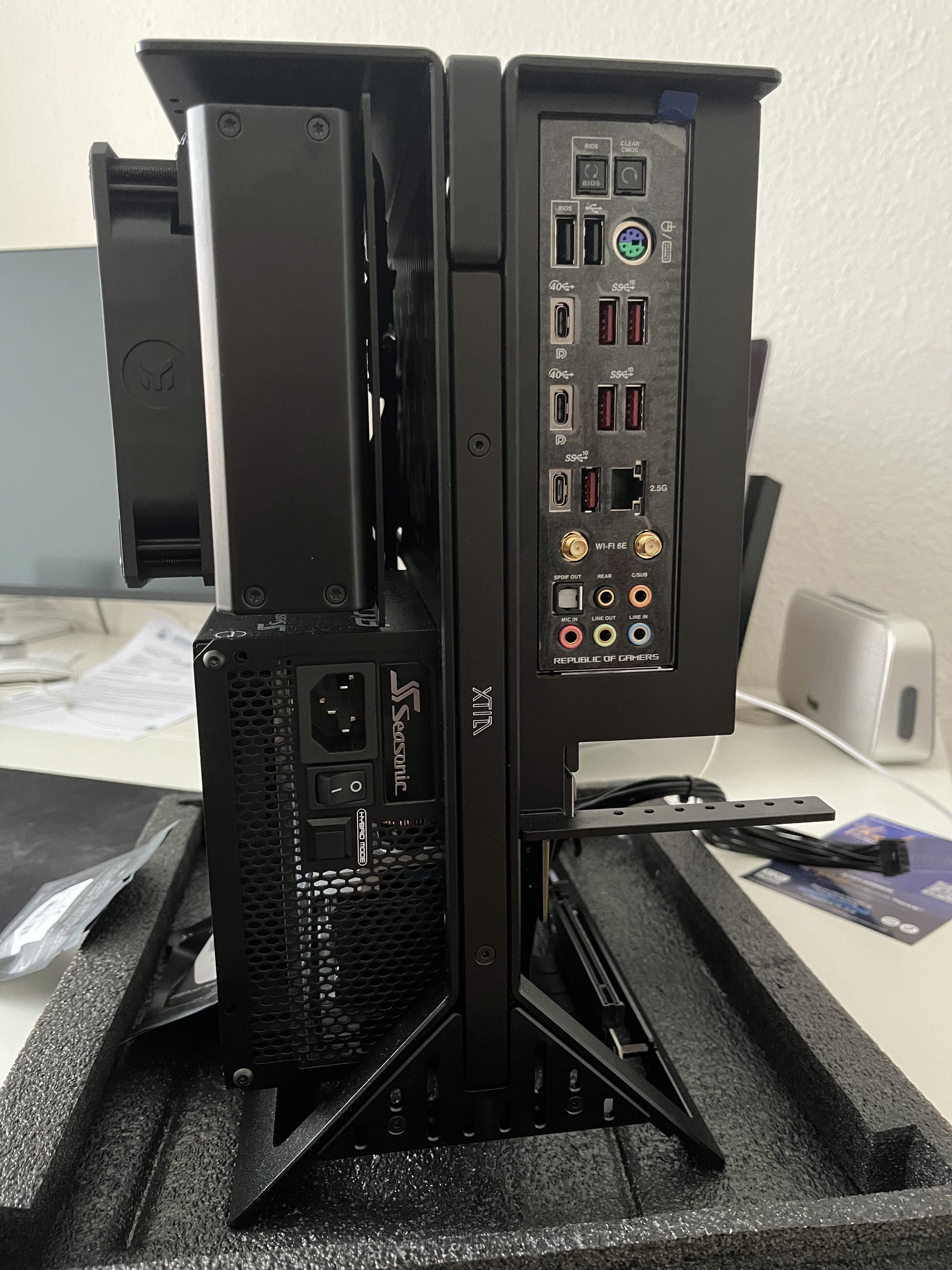

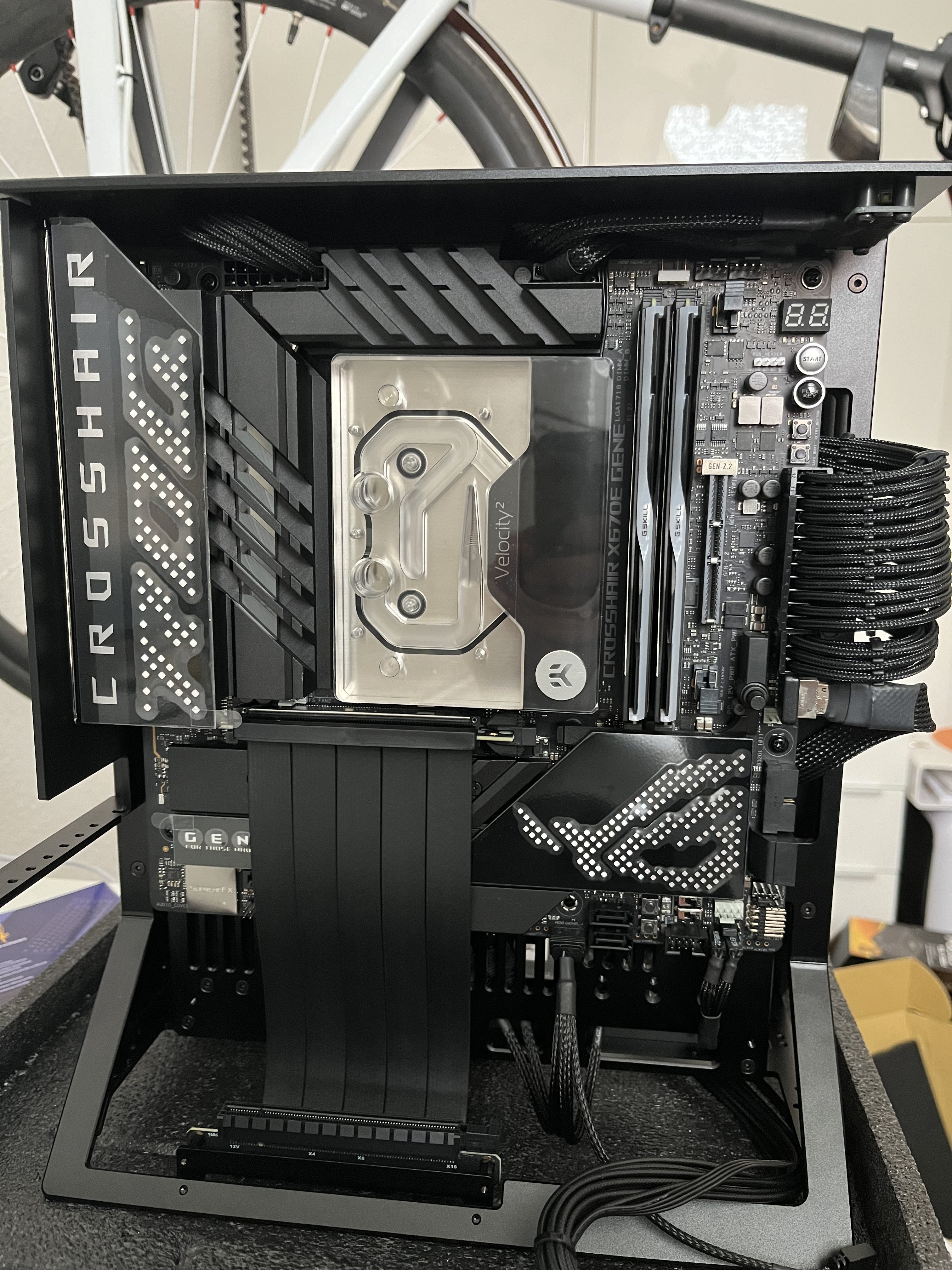

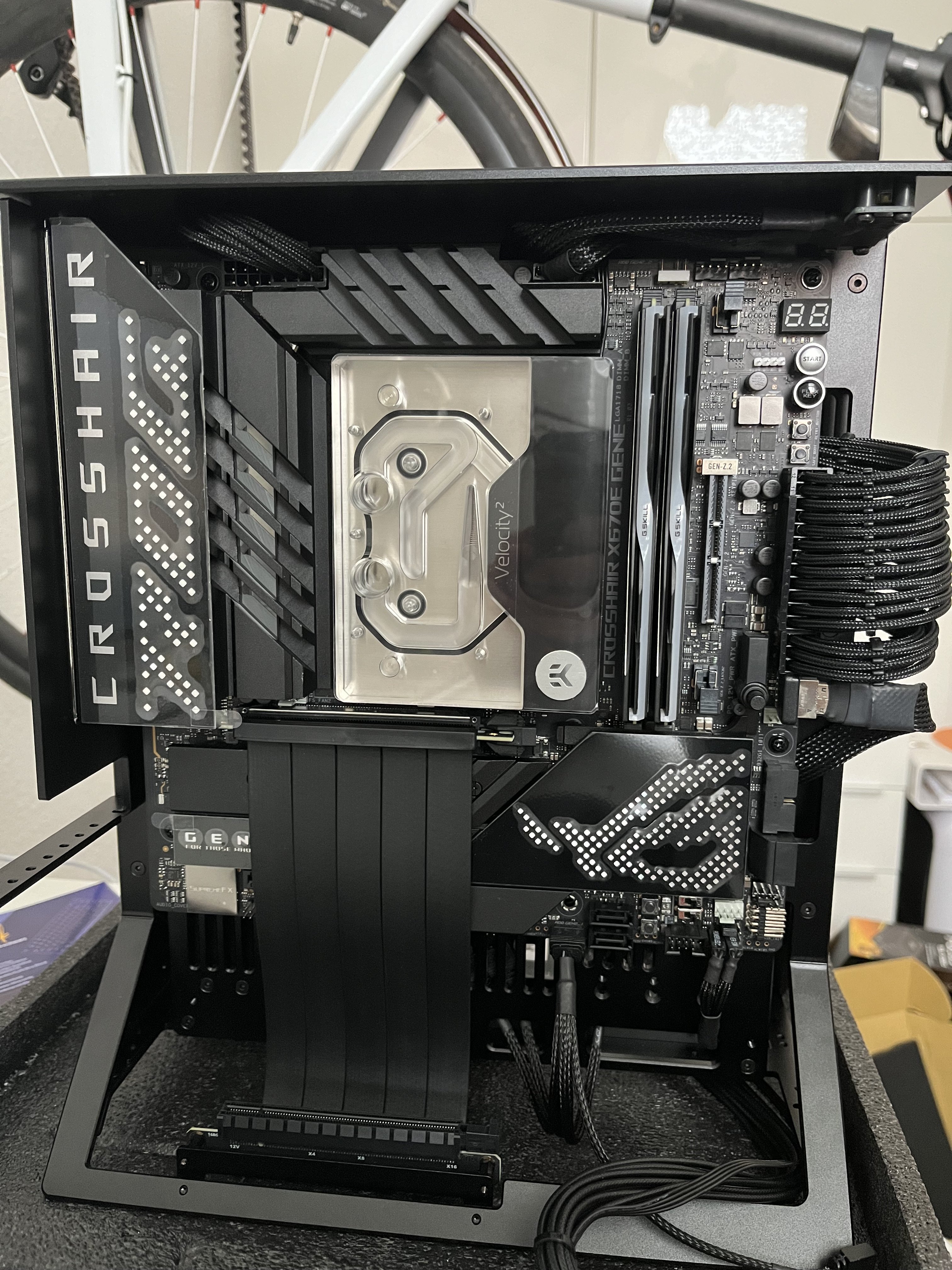

Der aktuelle Zwischenstand

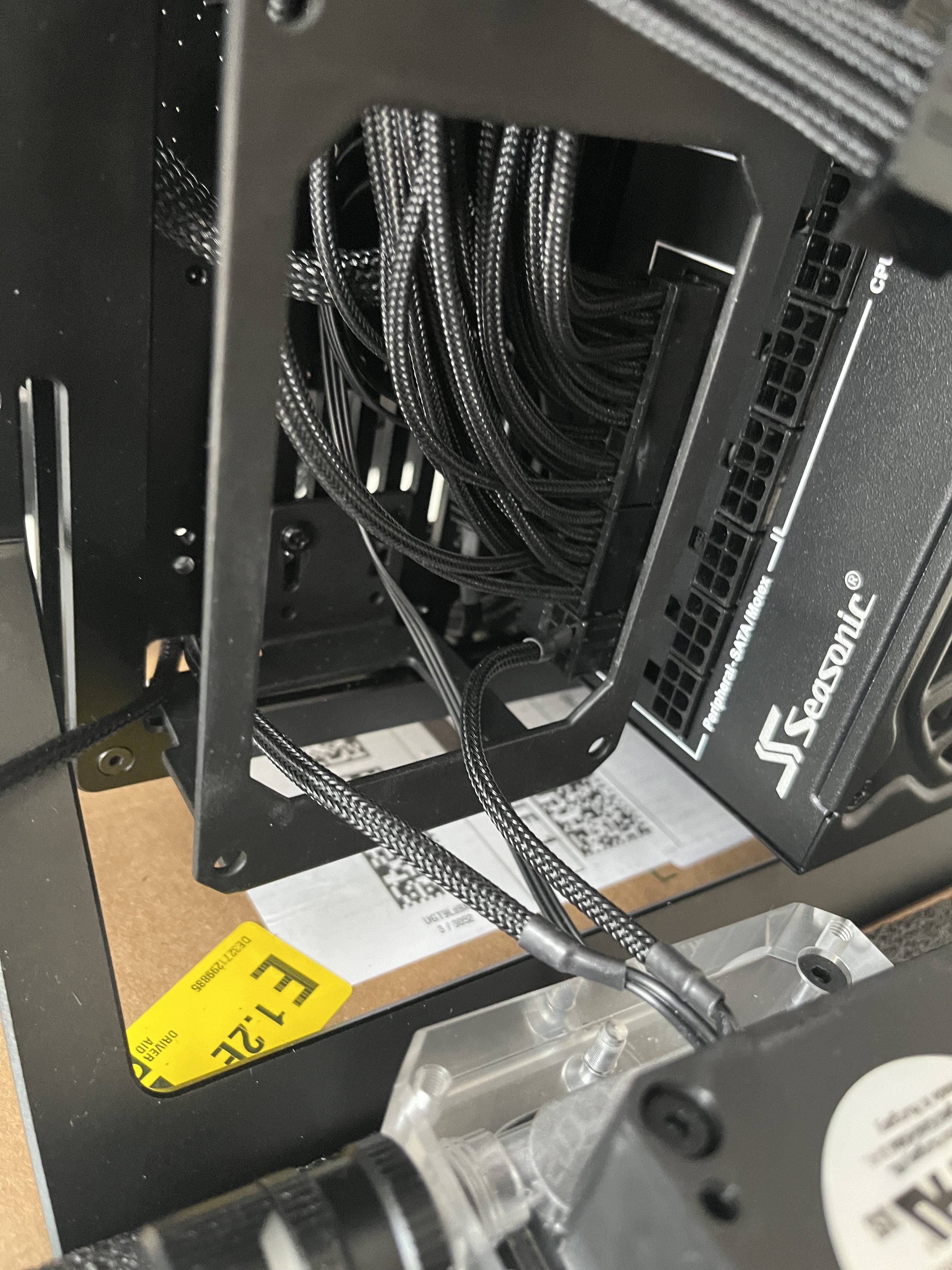

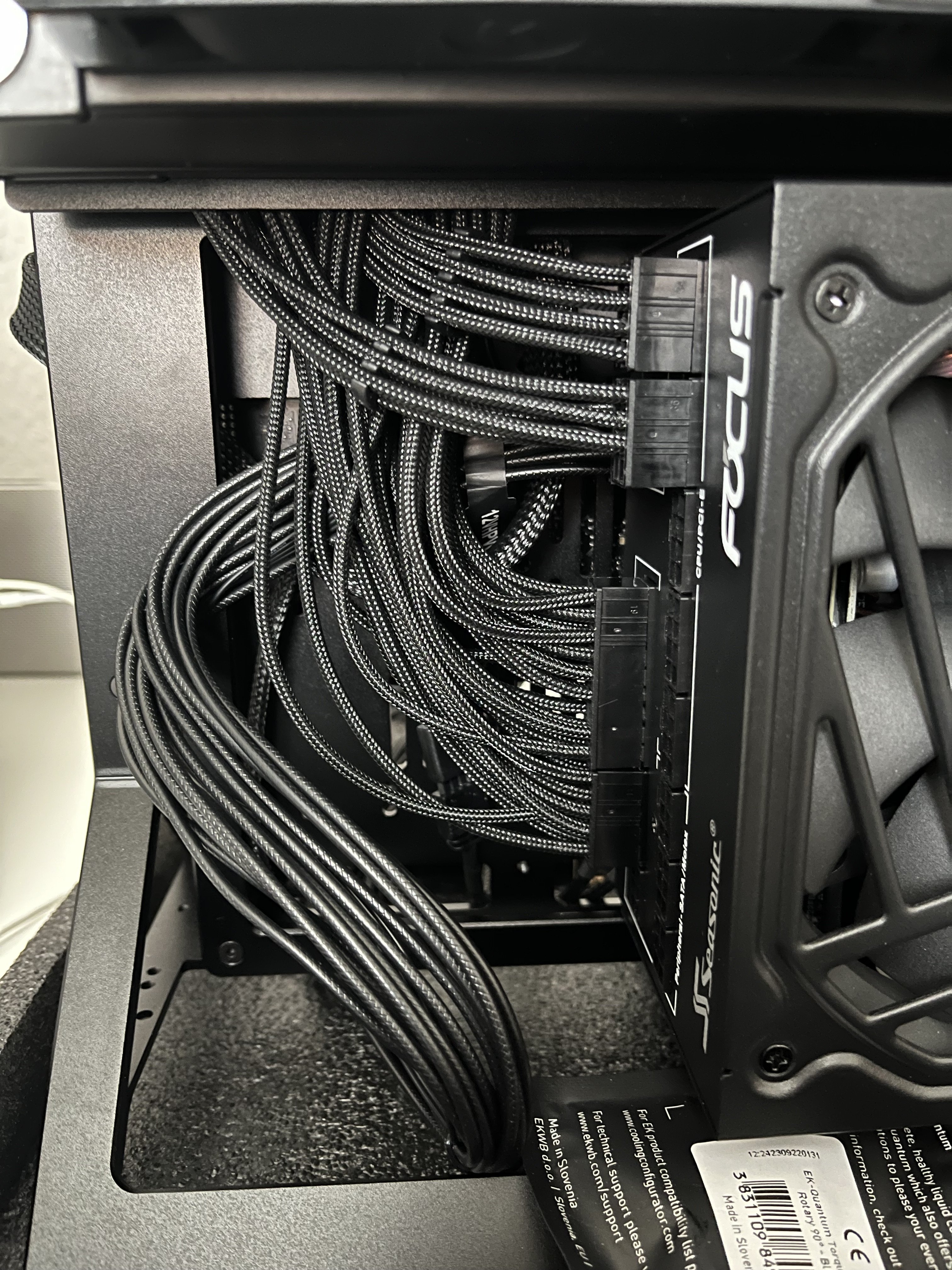

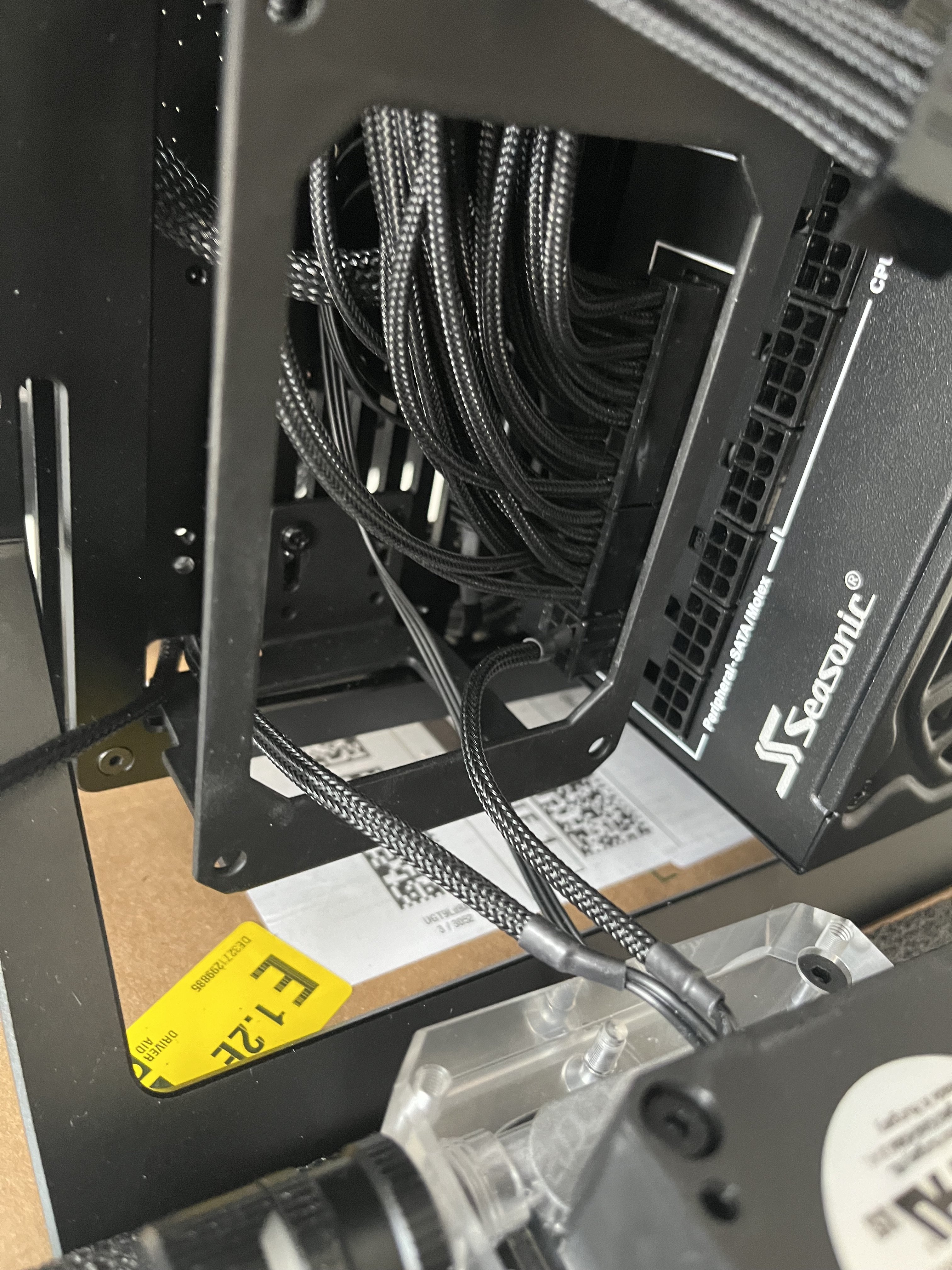

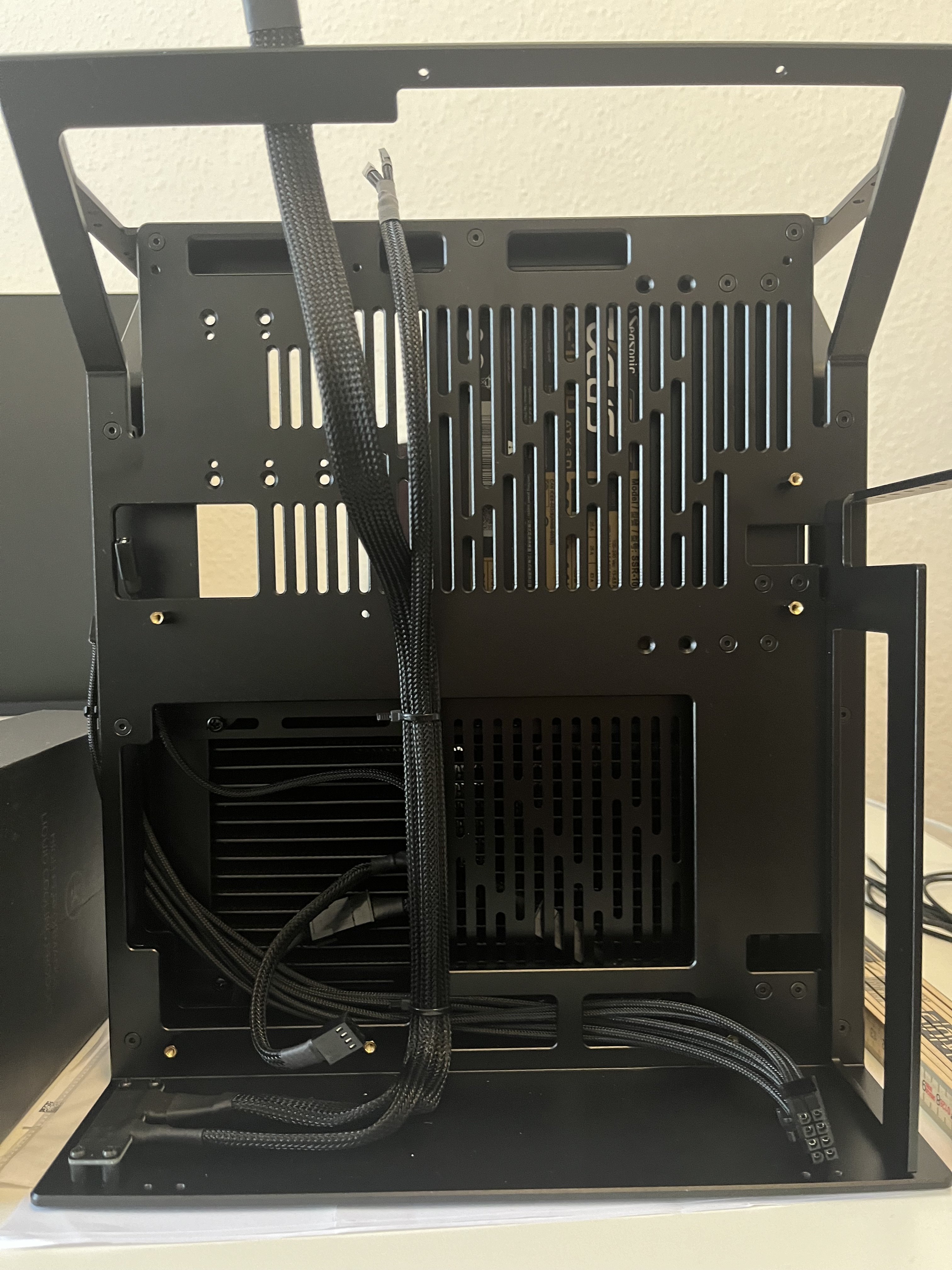

Nach viel messen, crimpen und fummeln bin ich endlich mit den Kabeln durch. Es gibt schönere arbeiten, aber auch wieder etwas gelernt dabei. Das Riser-Kabel habe ich jetzt auch verbaut, es fehlt eigentlich nur noch die Pumpe um die Kabel auf der Rückseite zu verdecken.
Den Halter muss ich leider nochmal leicht anpasse, werde aber mal provisorisch verschlauchen um zu testen ob so weit alles funktioniert.

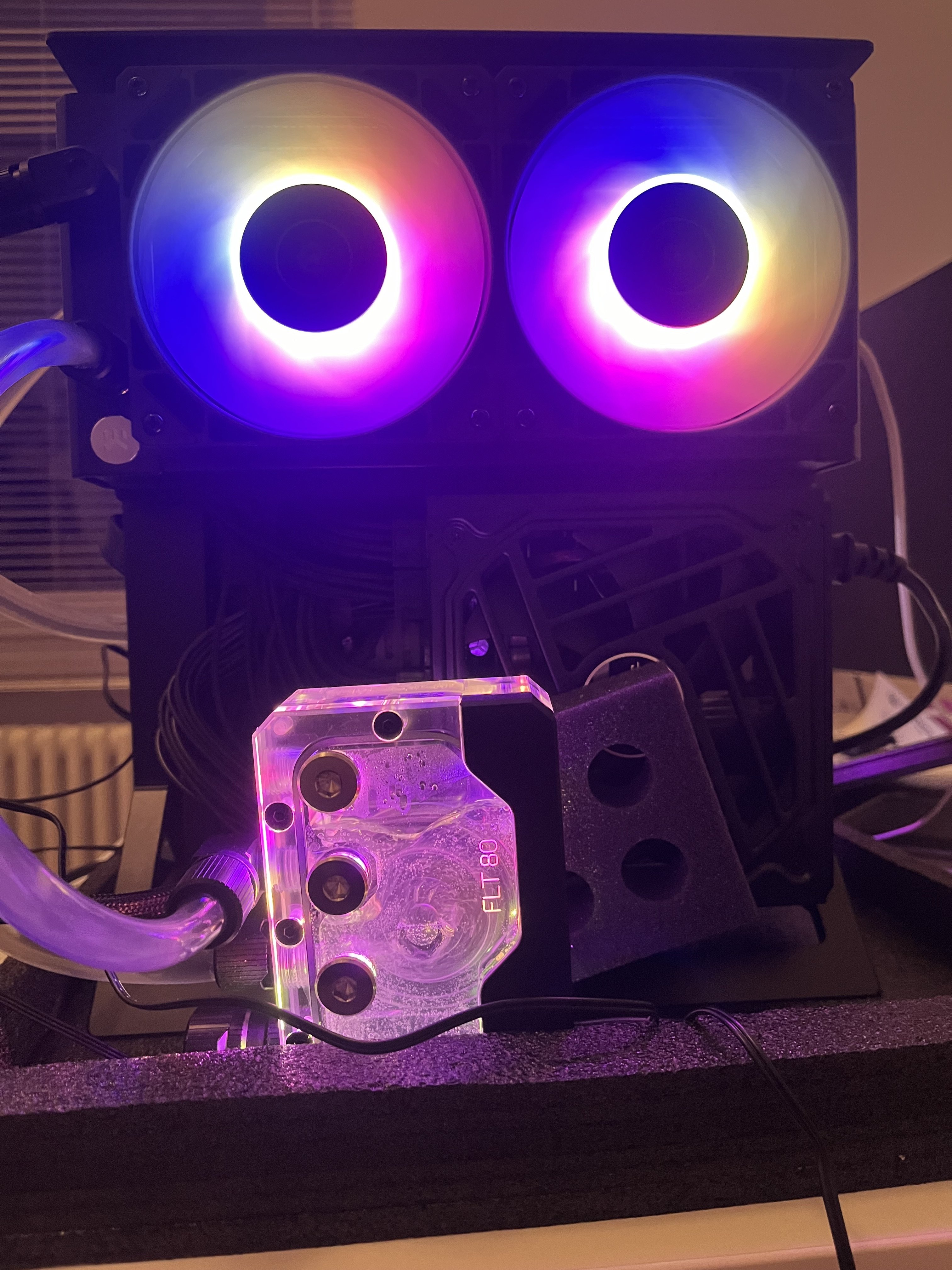

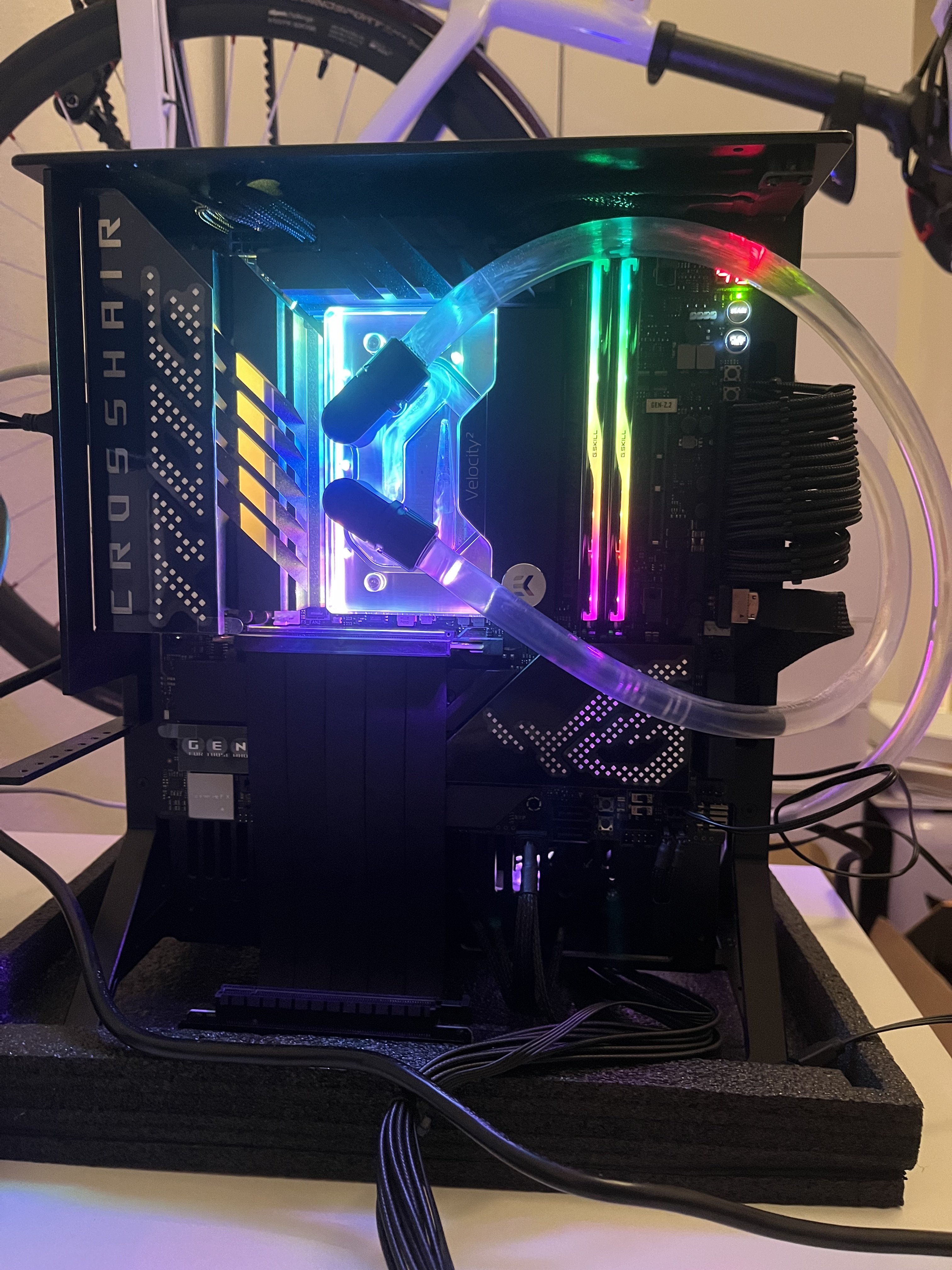

Nachdem die Kabel geschafft sind möchte ich jetzt auch wissen ob alles funktioniert. Also schnell die Flexschläuche dran und auf Dichtigkeit prüfen.
Nachdem das so eine Stunde lief und von meinem alten Netzteil mit Strom versorgt wurde hatte ich genug vertrauen alles zusammen anzuschalten.
Nach einer kurzen Meldung des BIOS bezüglich der neuen CPU heißt es laut diverser Berichte erstmal warten und hoffen das alles gut geht 🤞🏼

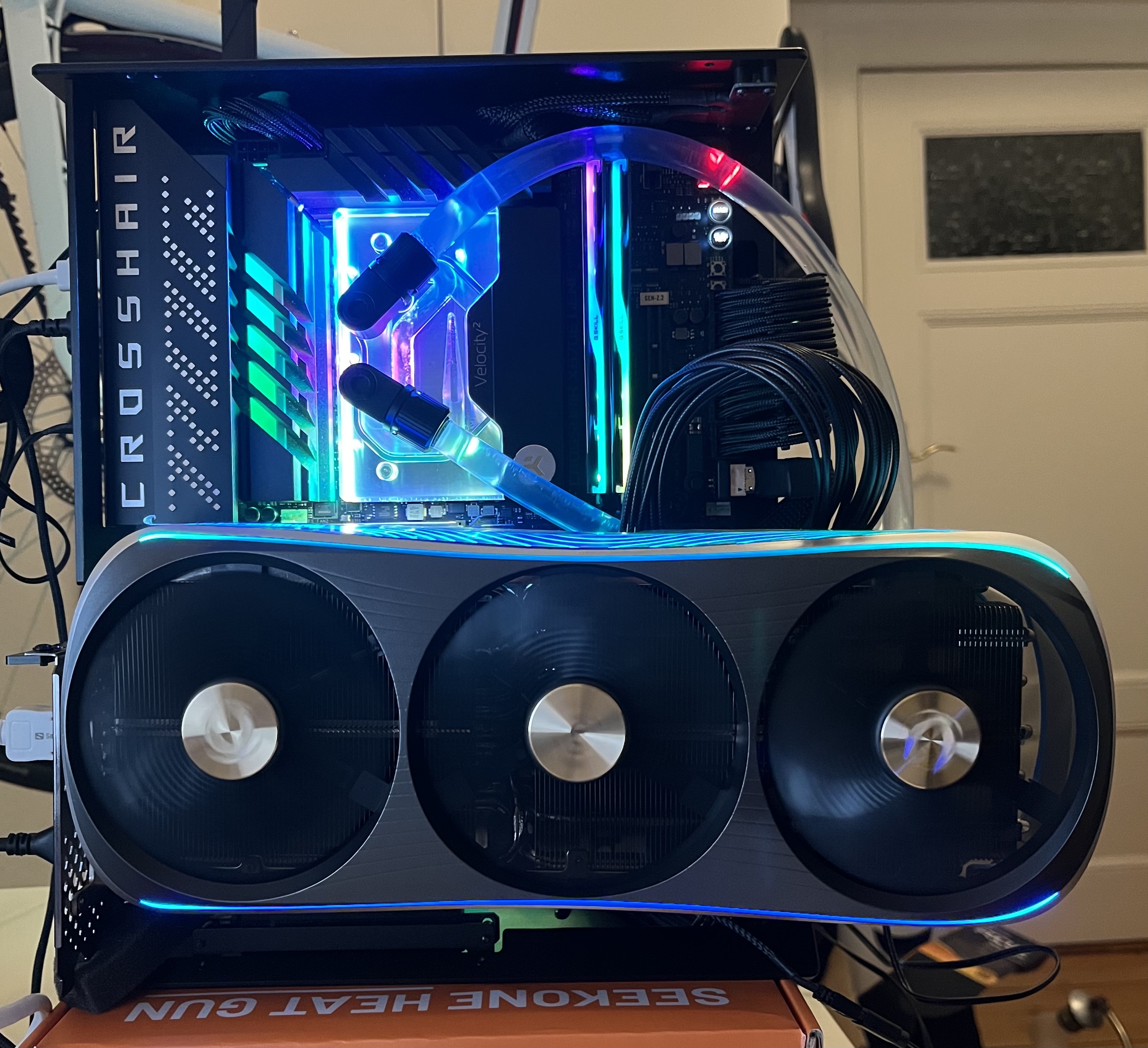

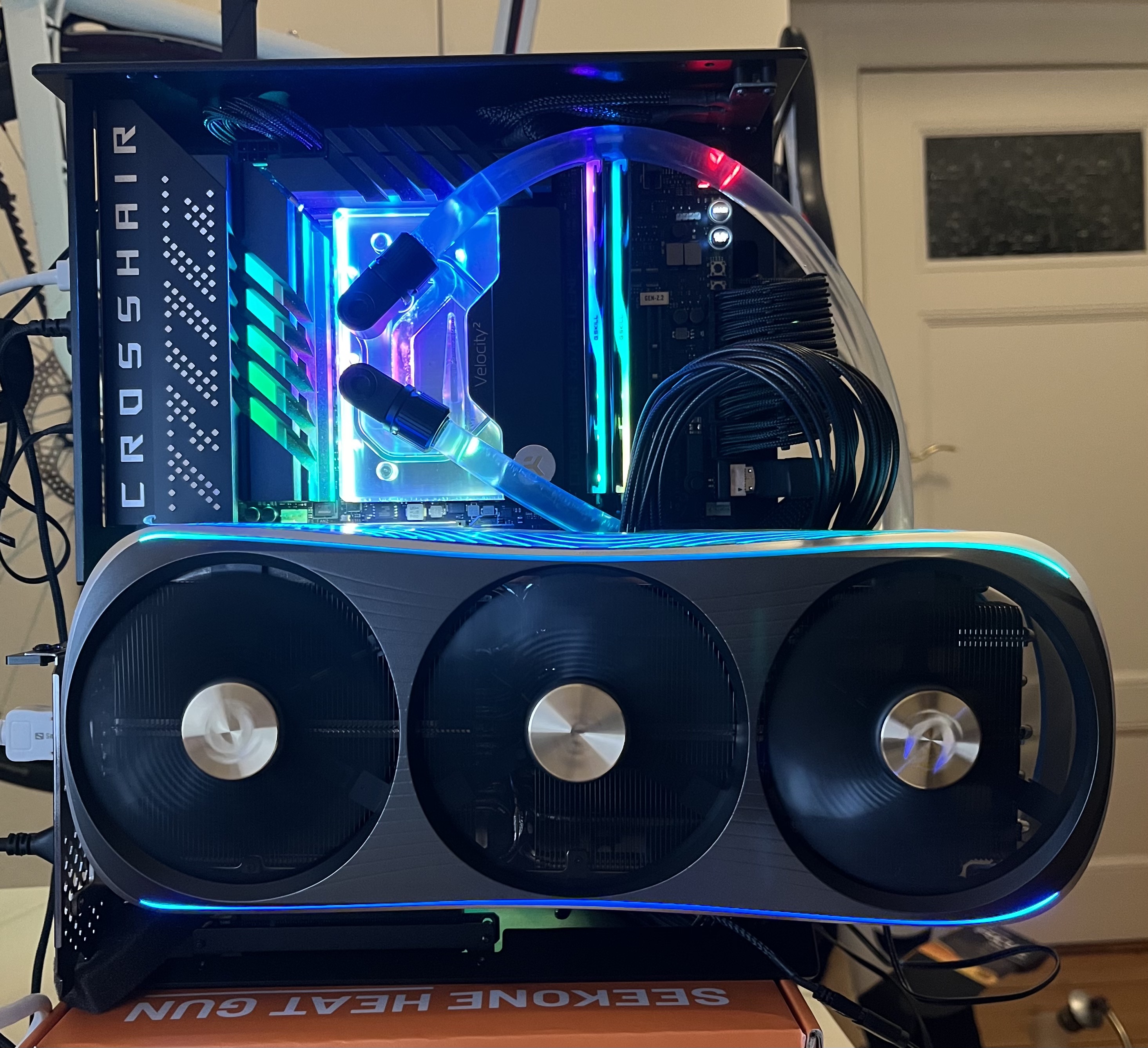

Um das ganze mal zu testen habe ich die Grafikkarte angebaut. Die nächsten Tage wurden mit installieren und deinstallieren verbracht. Am Ende habe ich mich für Fedora mit einigen manuellen gaming tweaks entschieden. Bisher läuft es ganz ok, Assasins Creed Valhalla war bisher das aktuellste Spiel das ich getestet habe und es läuft ganz gut 🙂
Die Temperaturen sind bisher auch nicht über 50 Grad gegangen, GraKa und CPU bleiben kühl.

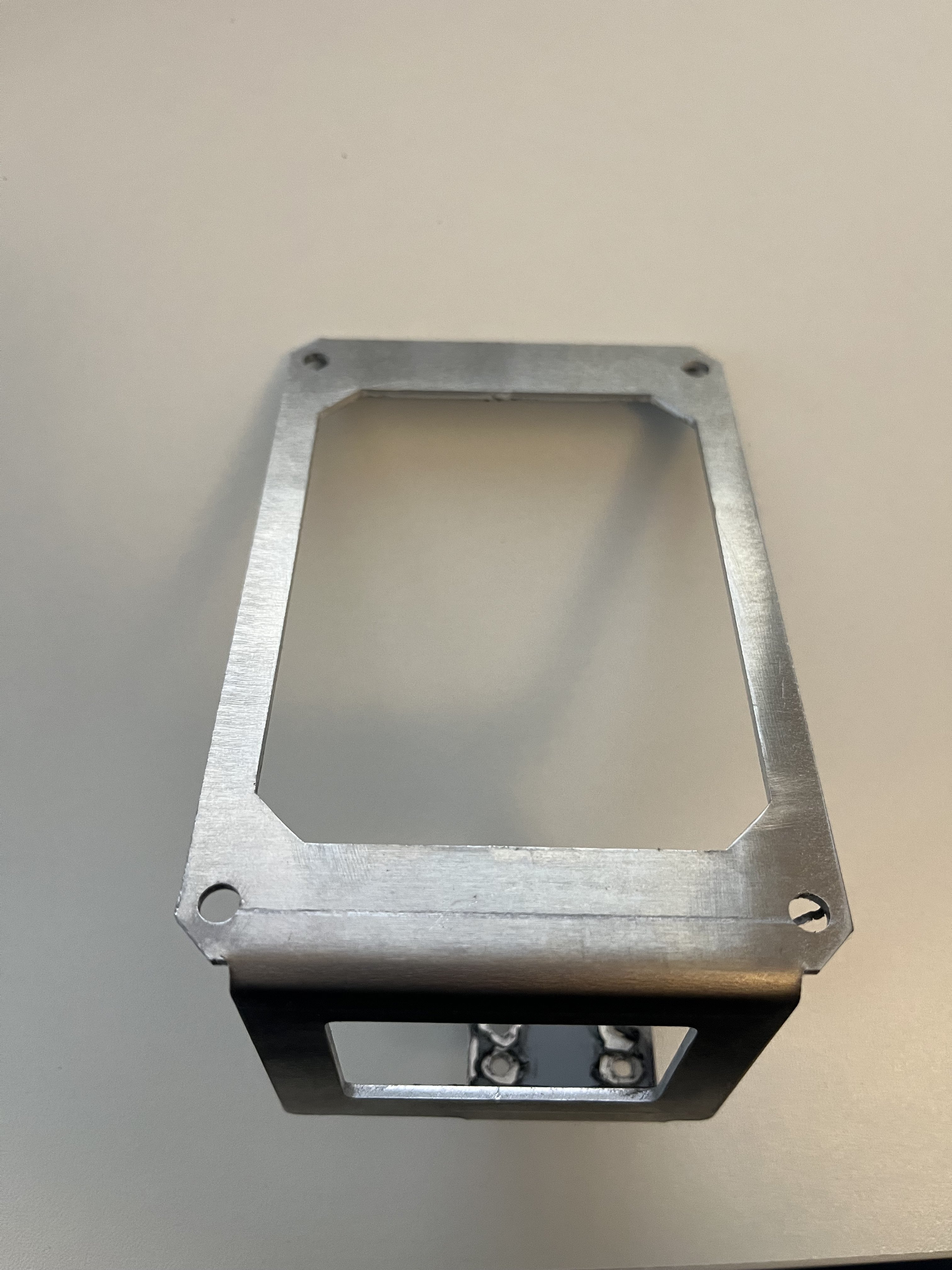

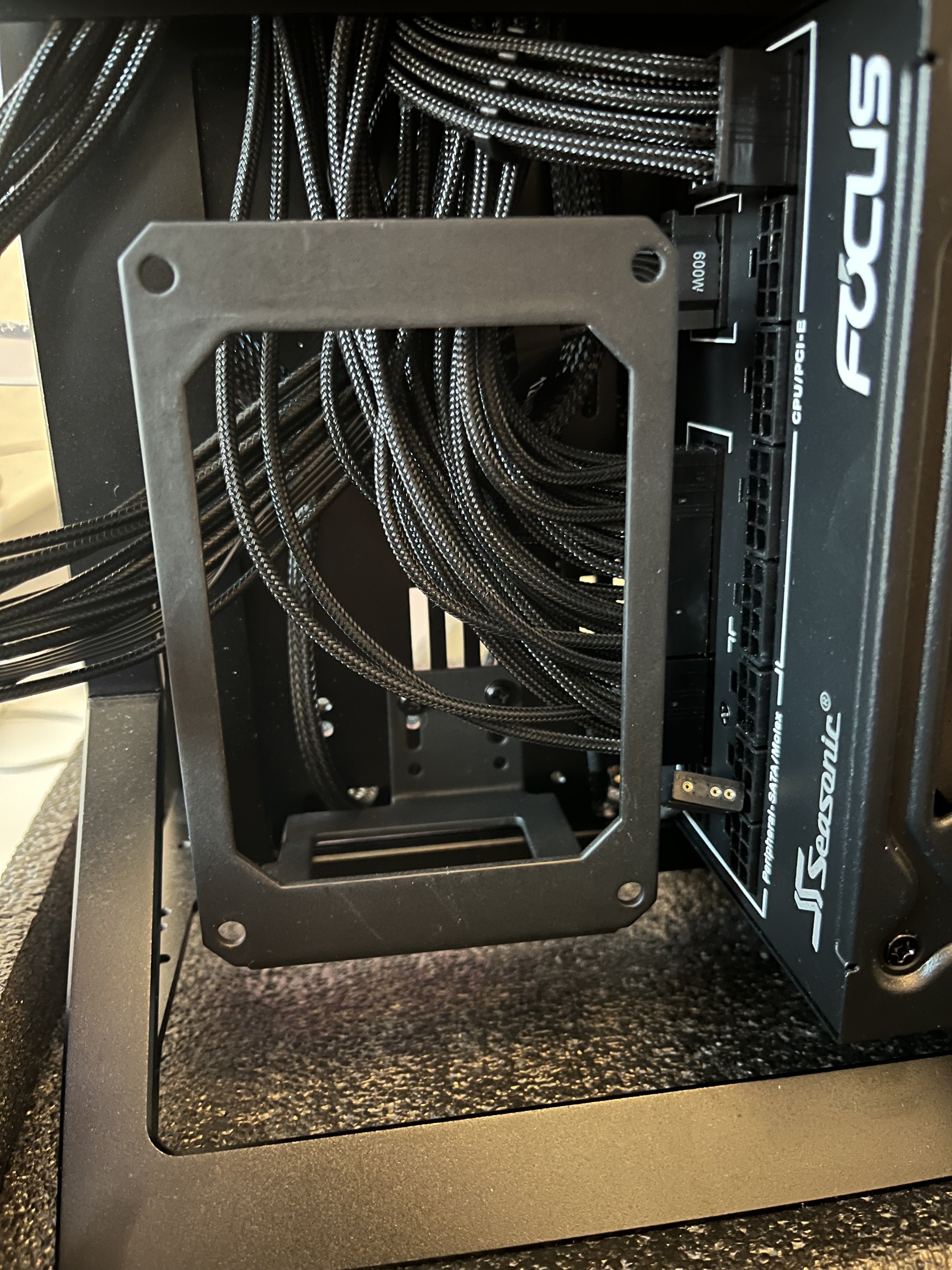

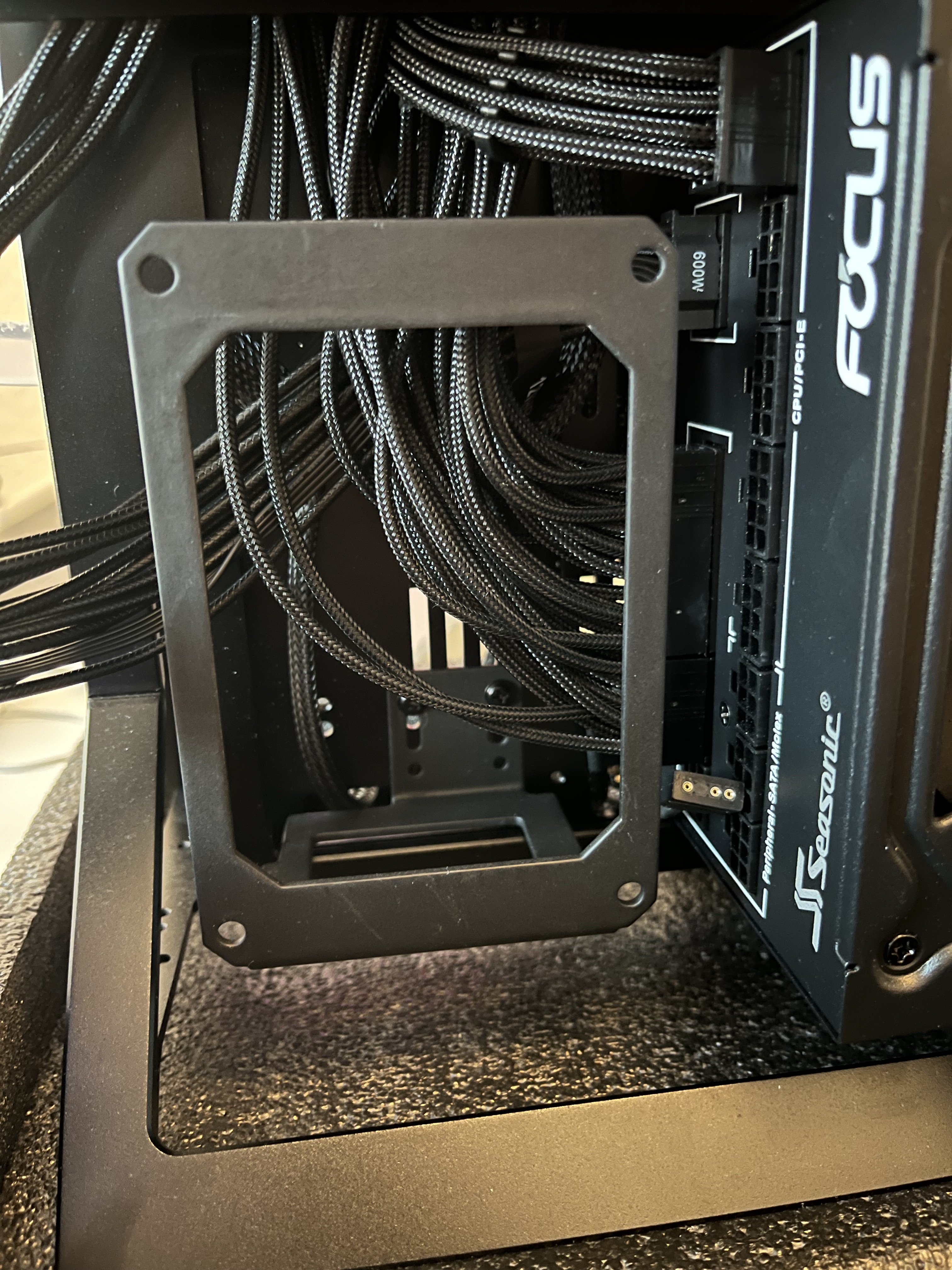

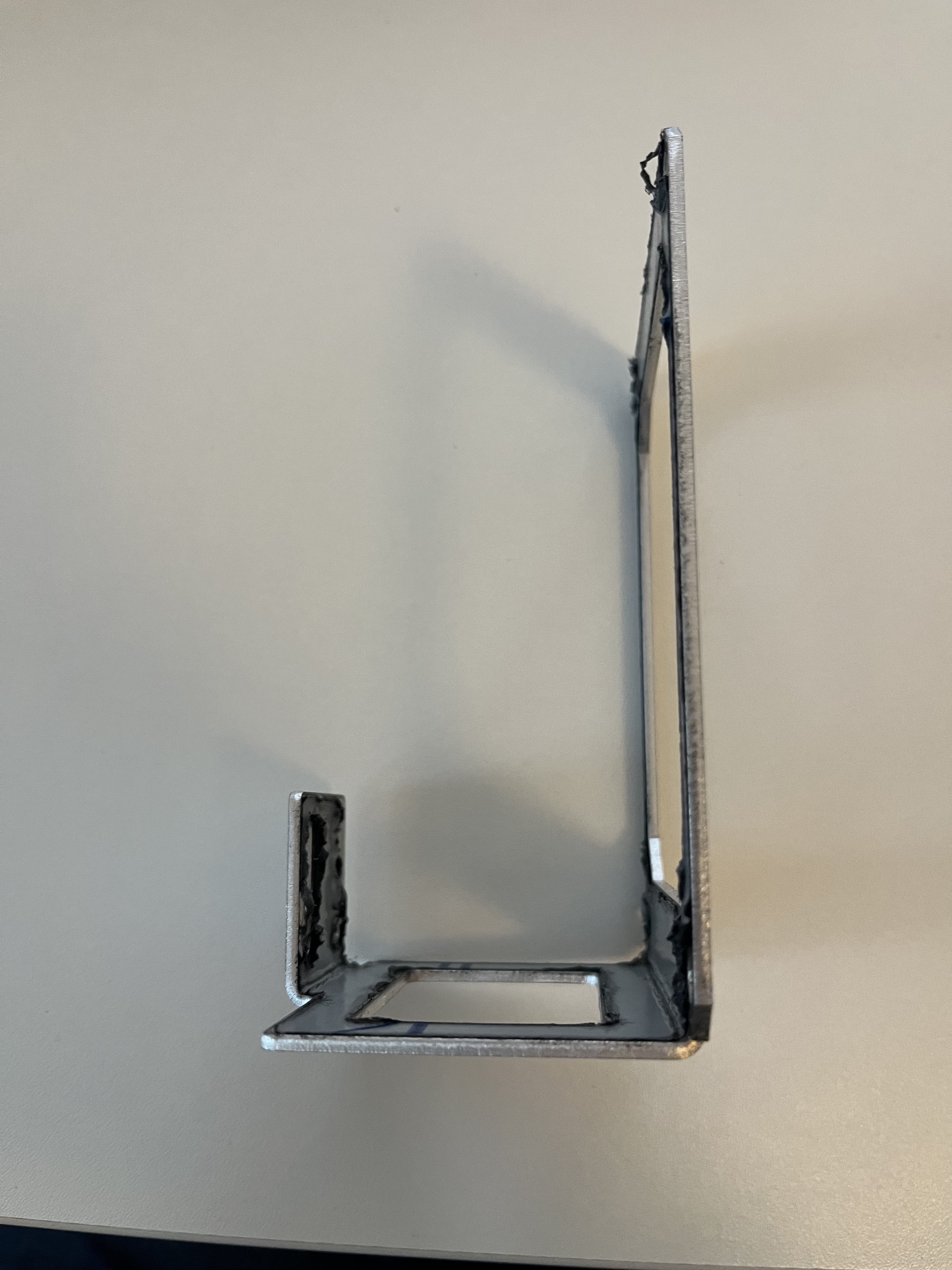

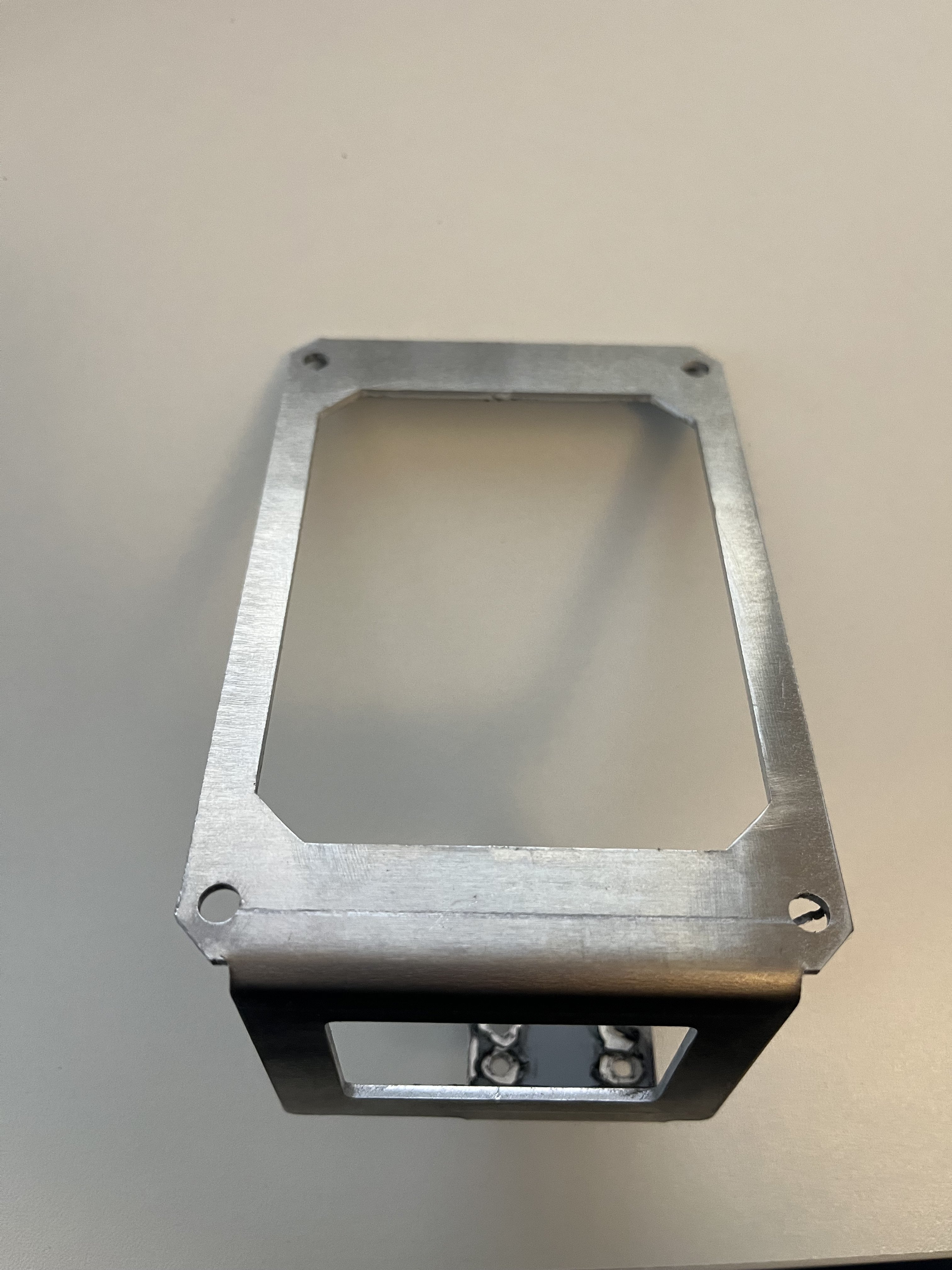

Der Halter für das Reservoir ist nun auch fertig, lackieren muss ich allerdings noch. Sieht alles super aus und scheint auch zu passen.
Ich habe dann doch vor dem ersten Test lackiert. Anschließend festgestellt das doch an einer Stelle noch Material weg musste 🫠 Das Resultat könnt ihr unten sehen, auch den Probeanbau.

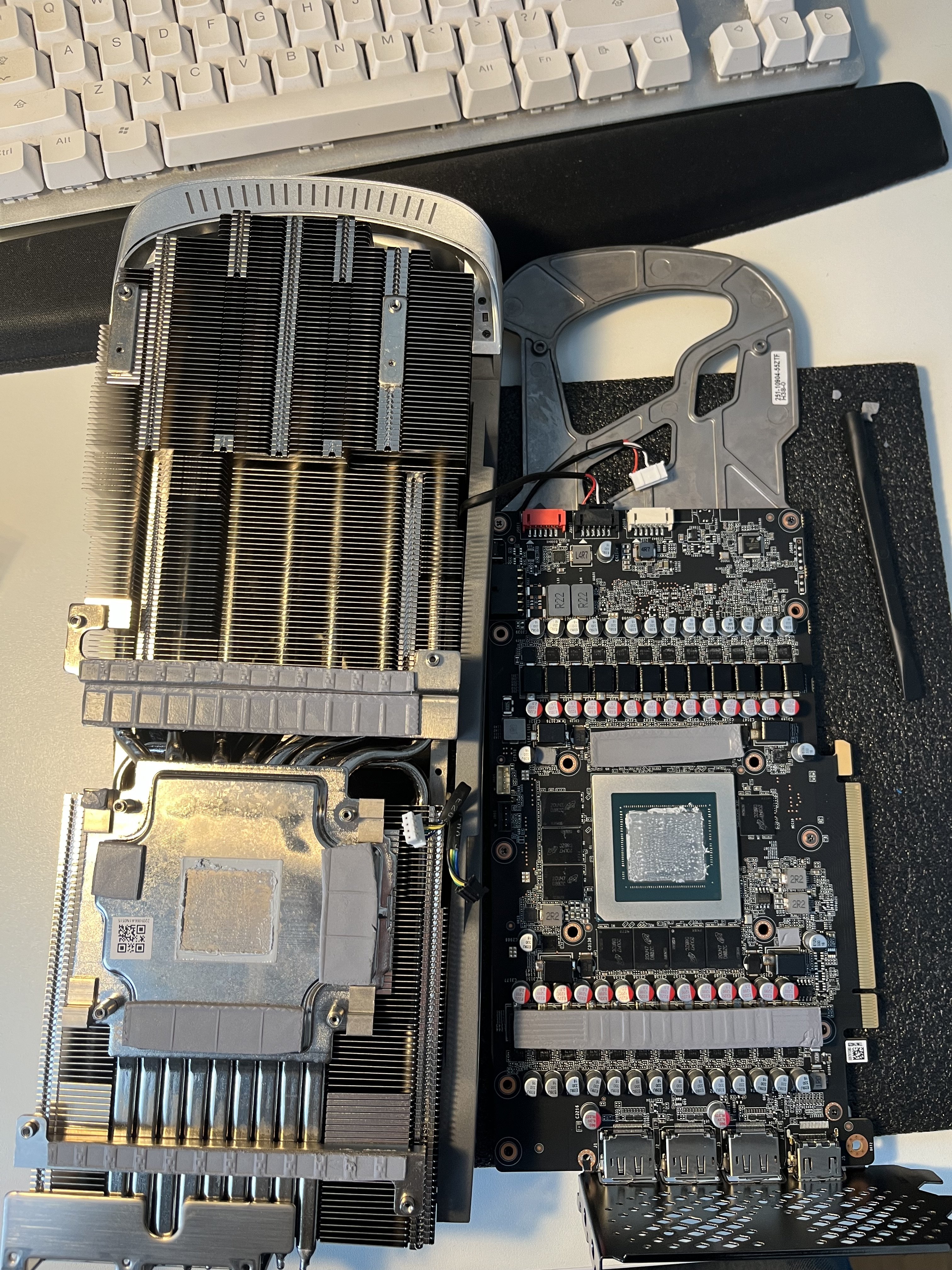

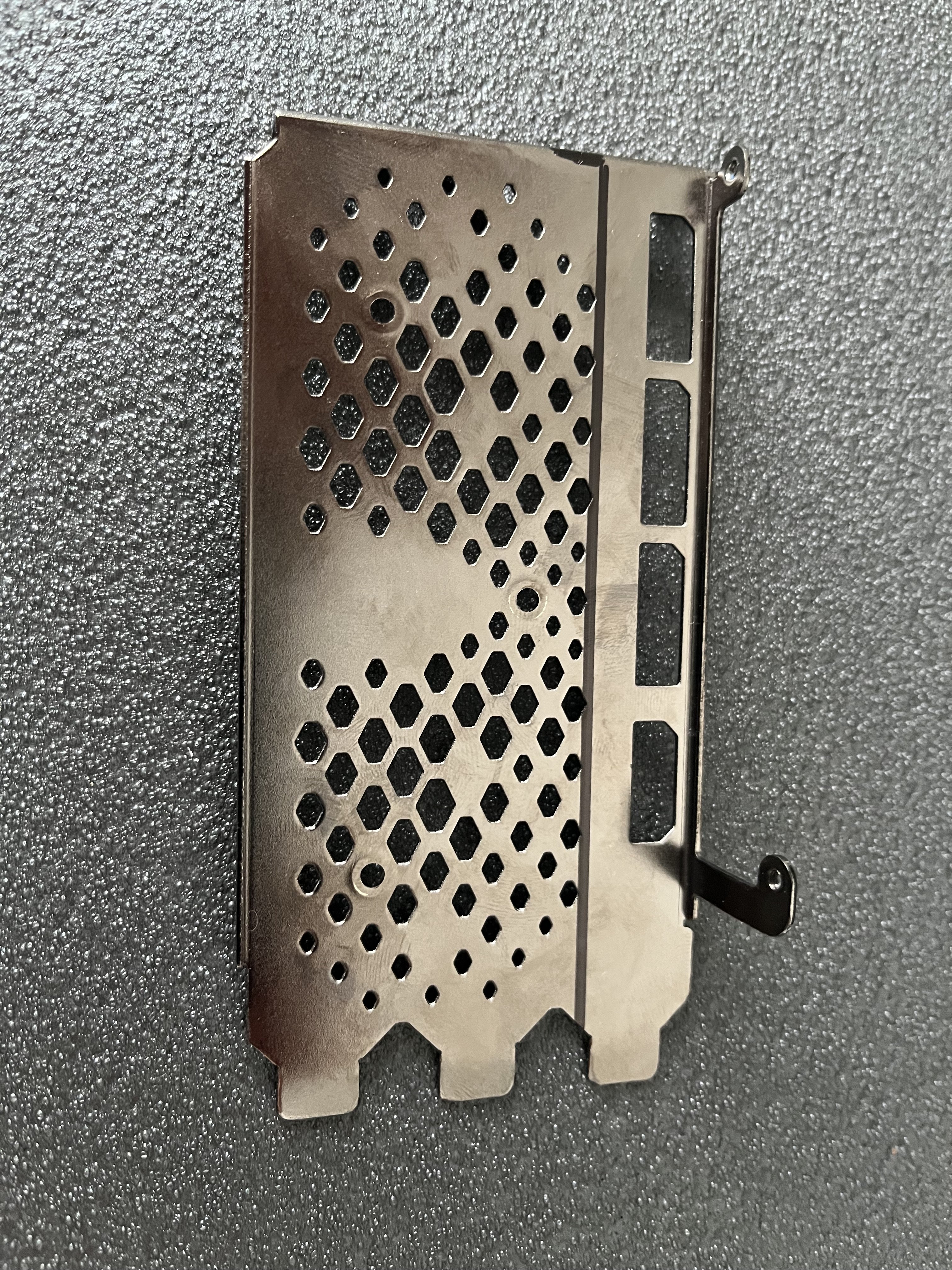

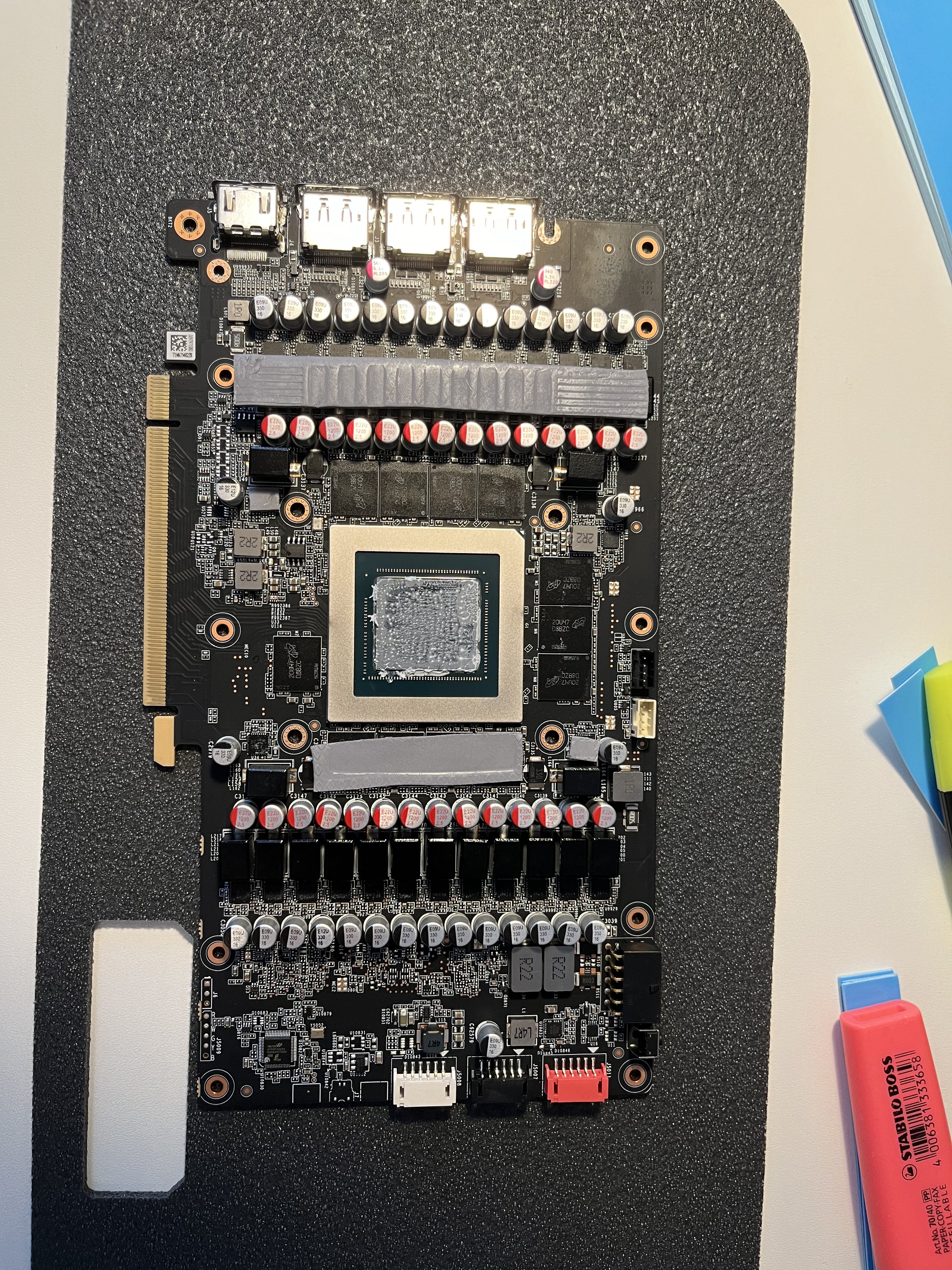

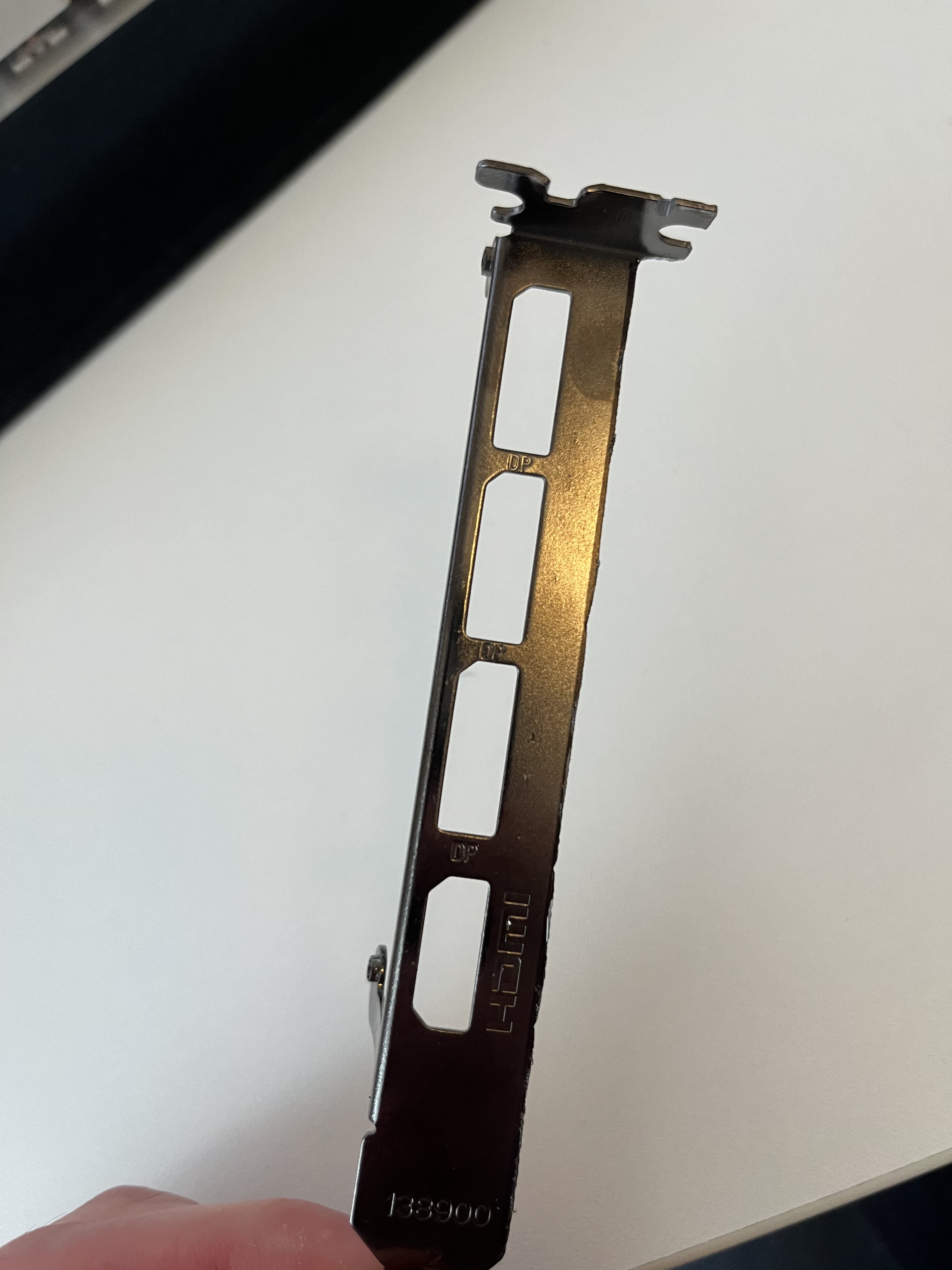

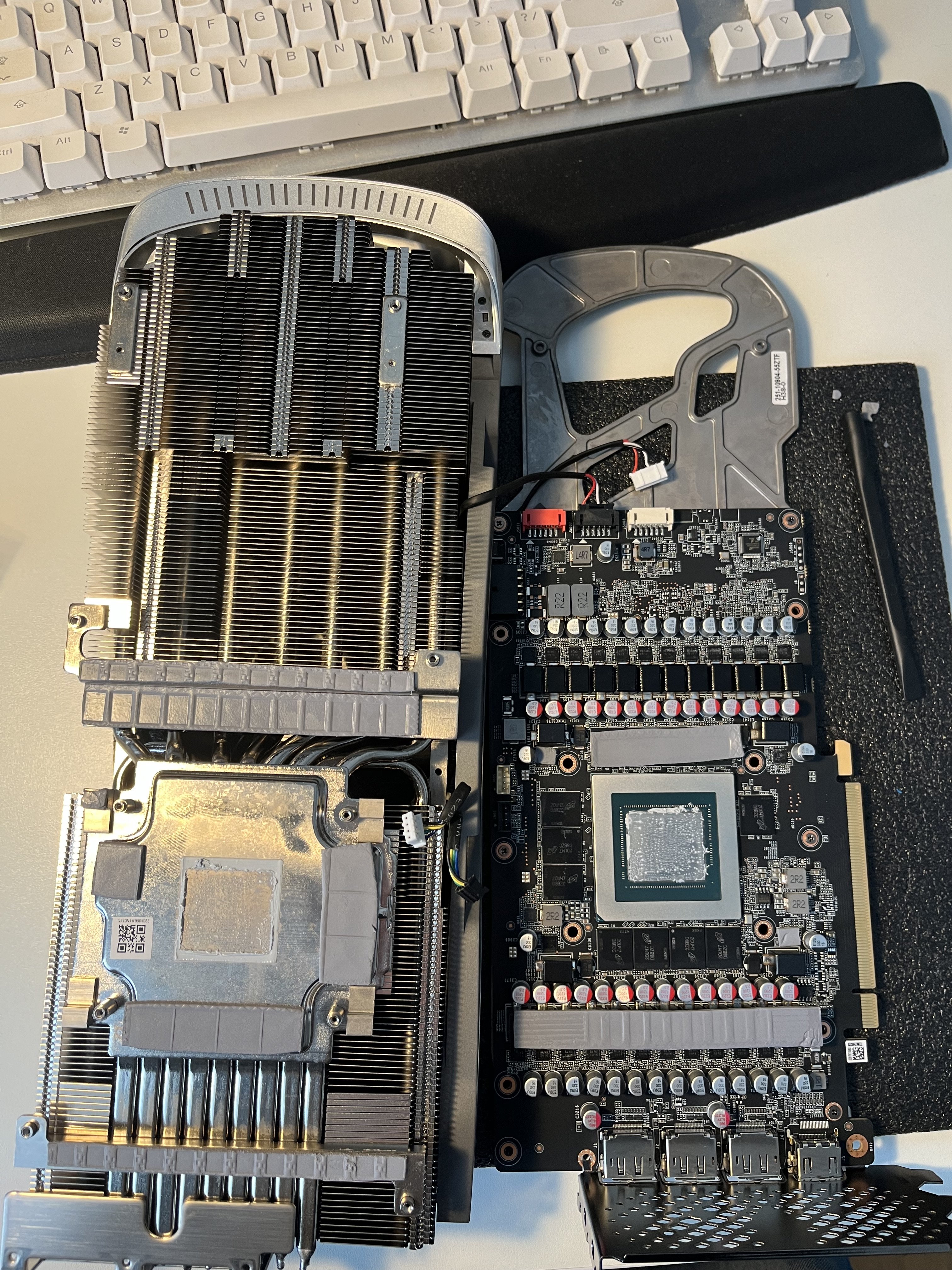

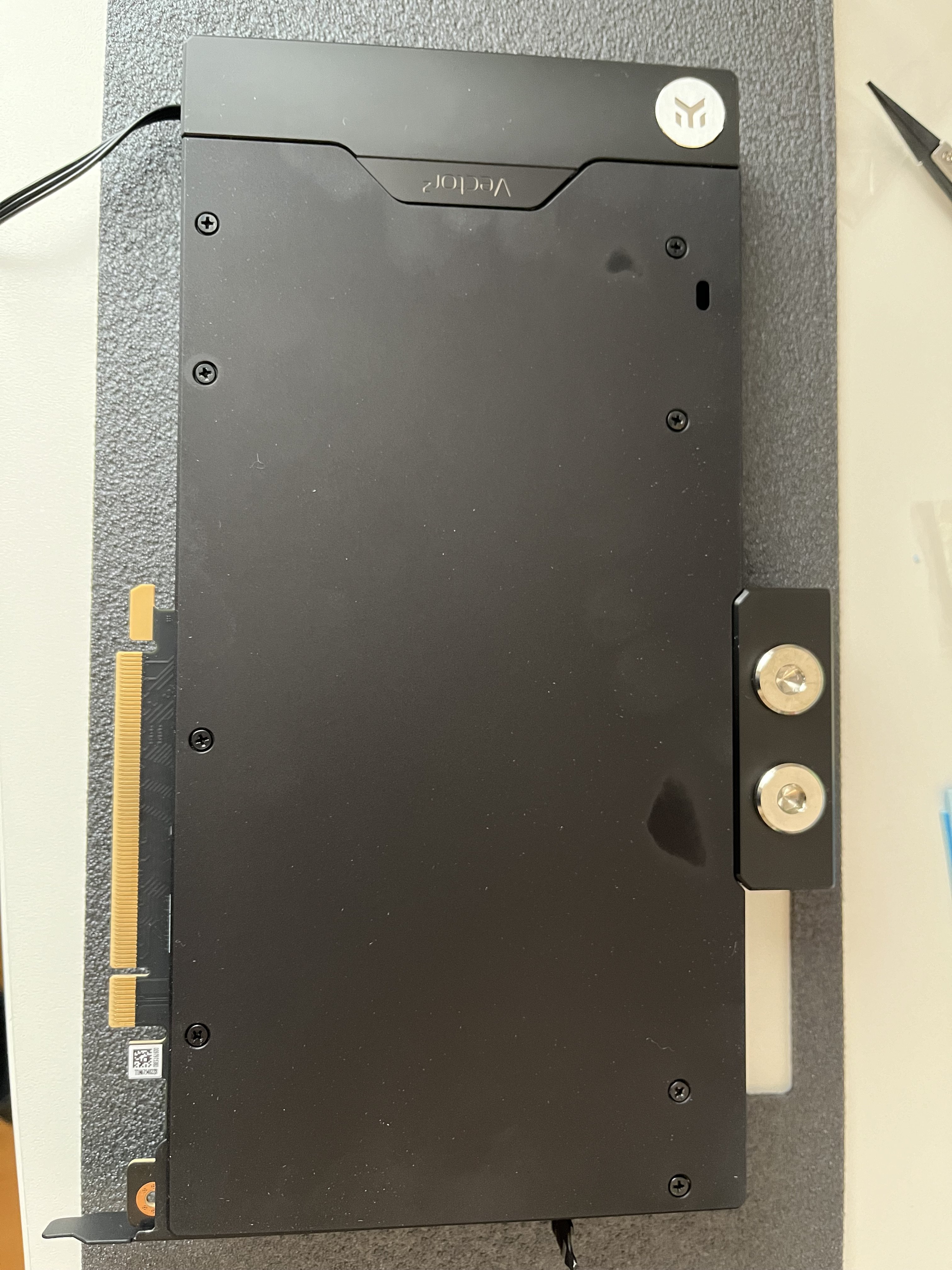

Als Nächstes wird die Grafikkarte umgebaut. Den Luftkühlung habe ich schon ab, aber leider war keine schmale Slotblende beim Wasserkühler bei (😡 EK). Also musste ich die original Blende bearbeiten und mit meinen Lackierkünsten beglücken. Hoffe die Tage dann die GraKa zusammen zu bauen.
Den Zusammenbau benötige ich, um herauszufinden welches 12VHPWR Kabel ich denn bestellen möchte. Die Lieferung wird leider mehrere Wochen dauern. Und erst mit dem Kabel kann ich final alles zusammen bauen, sonst wird mir das zu fummelig.

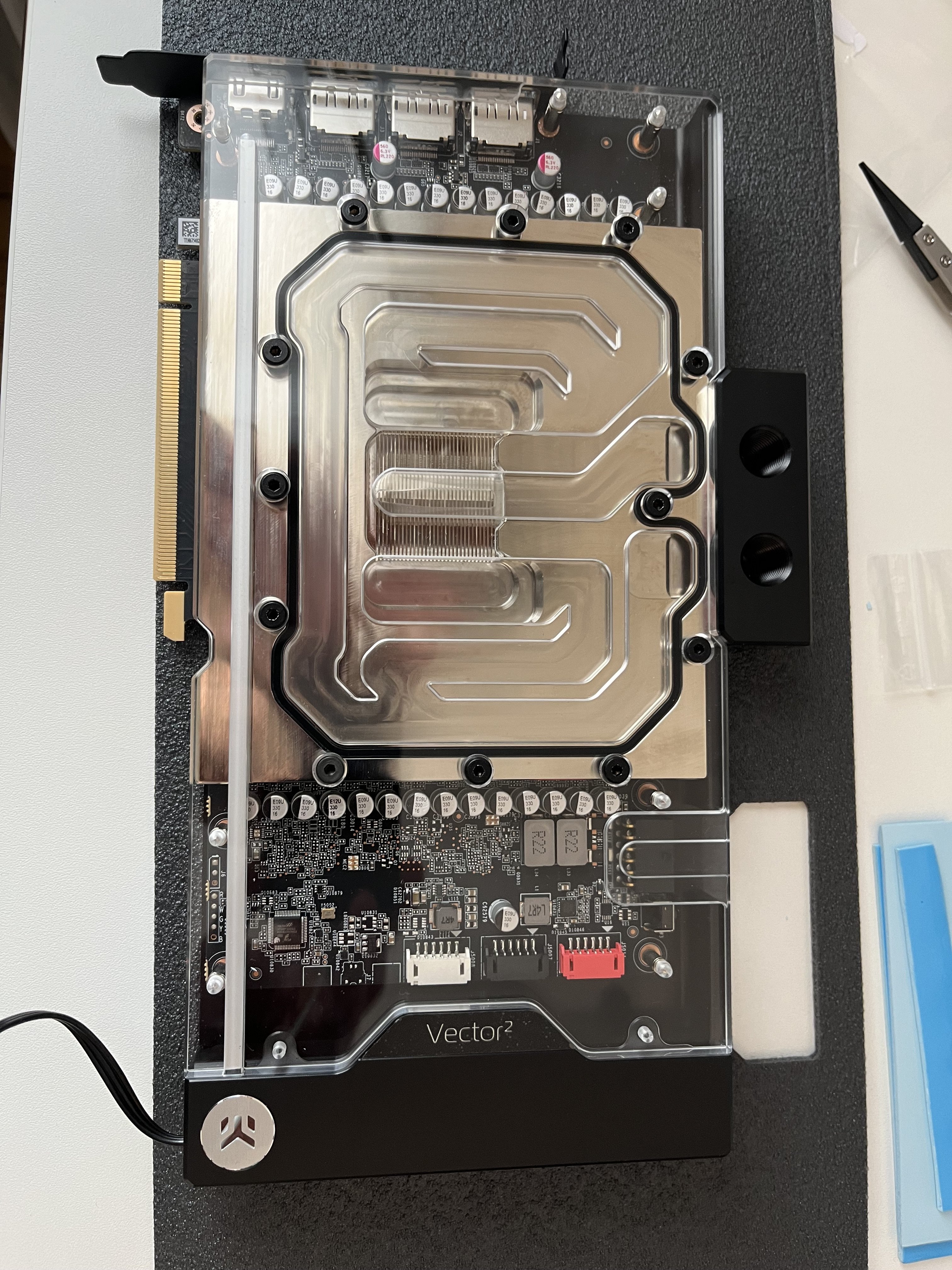

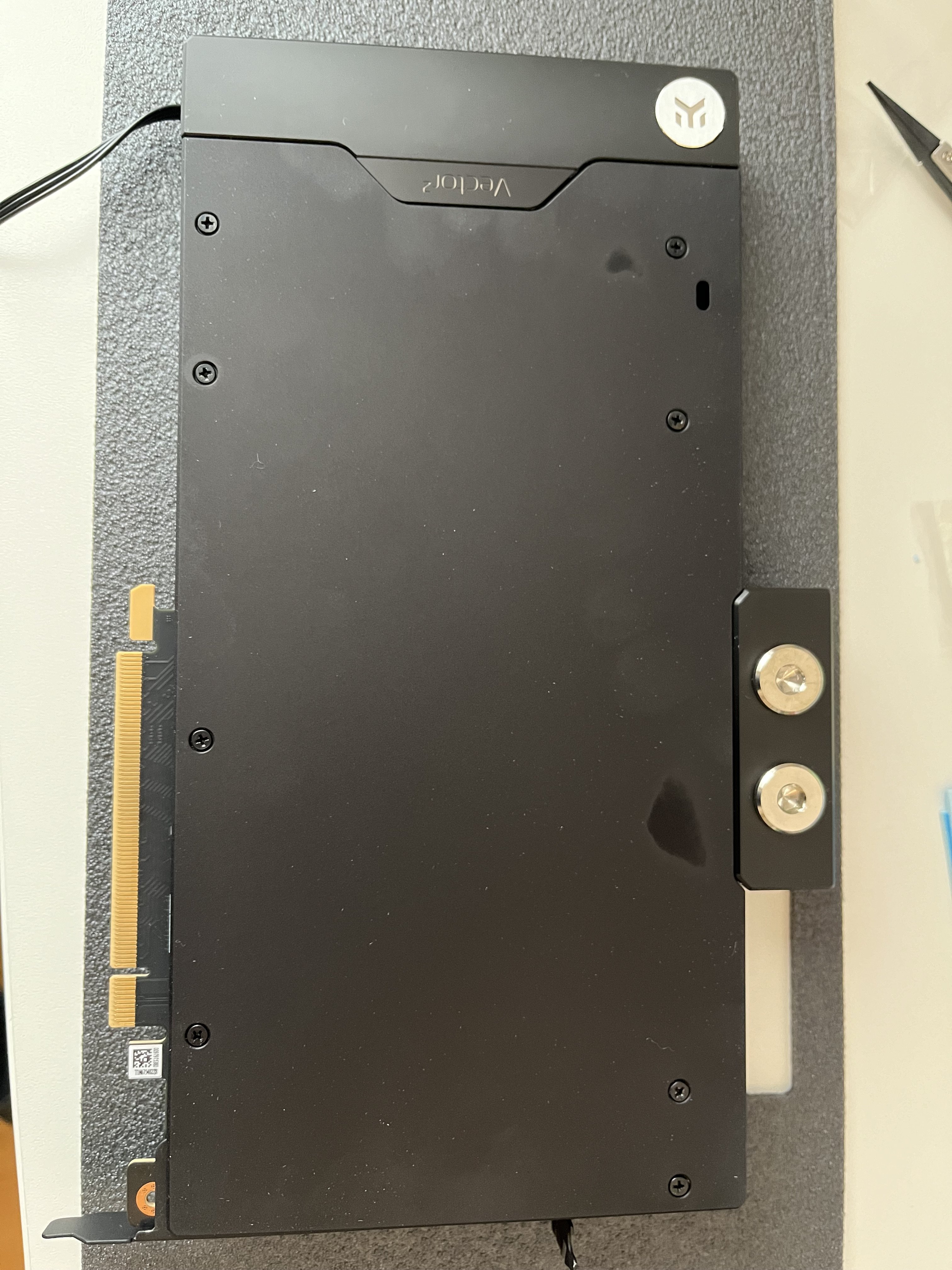

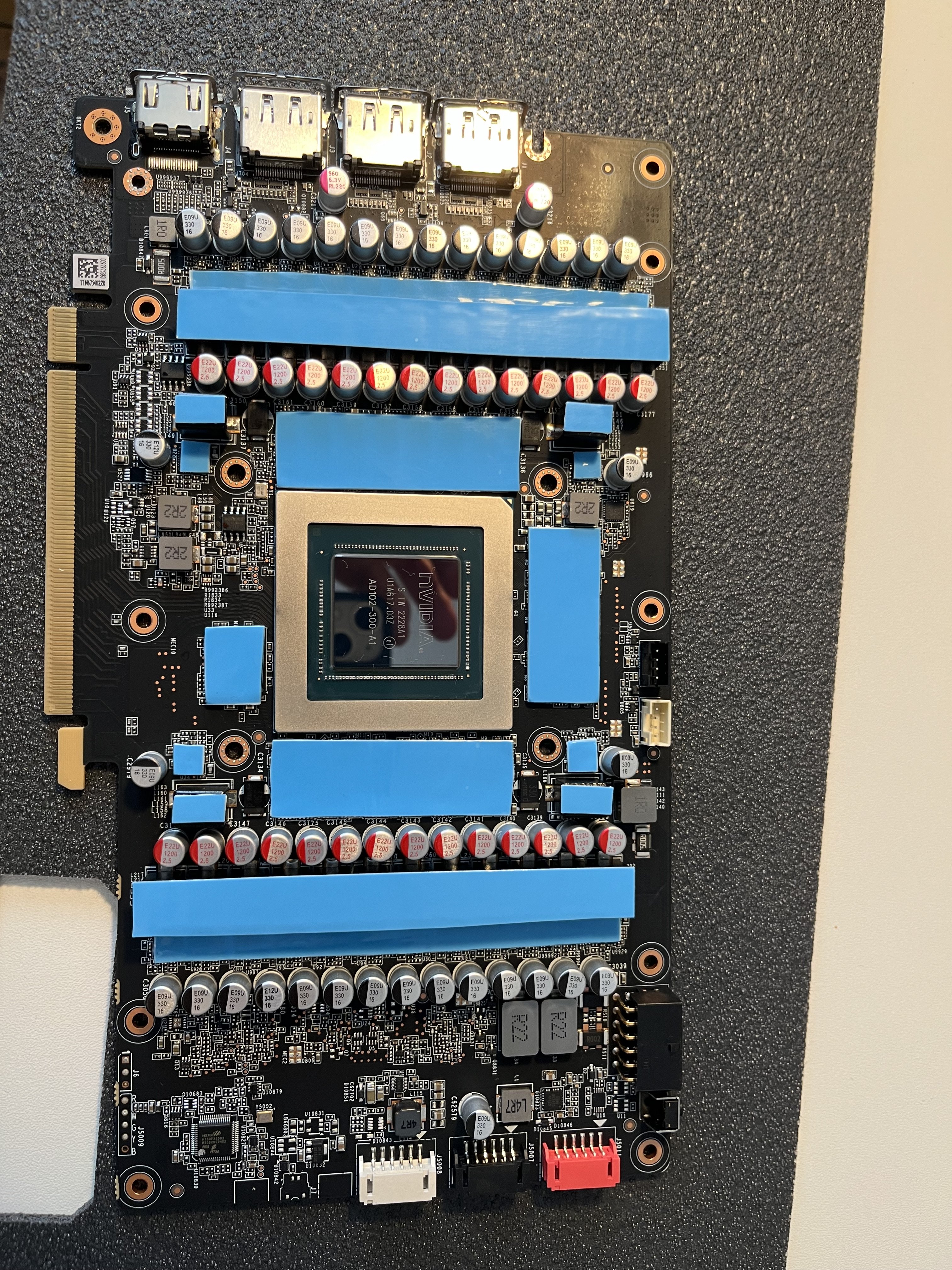

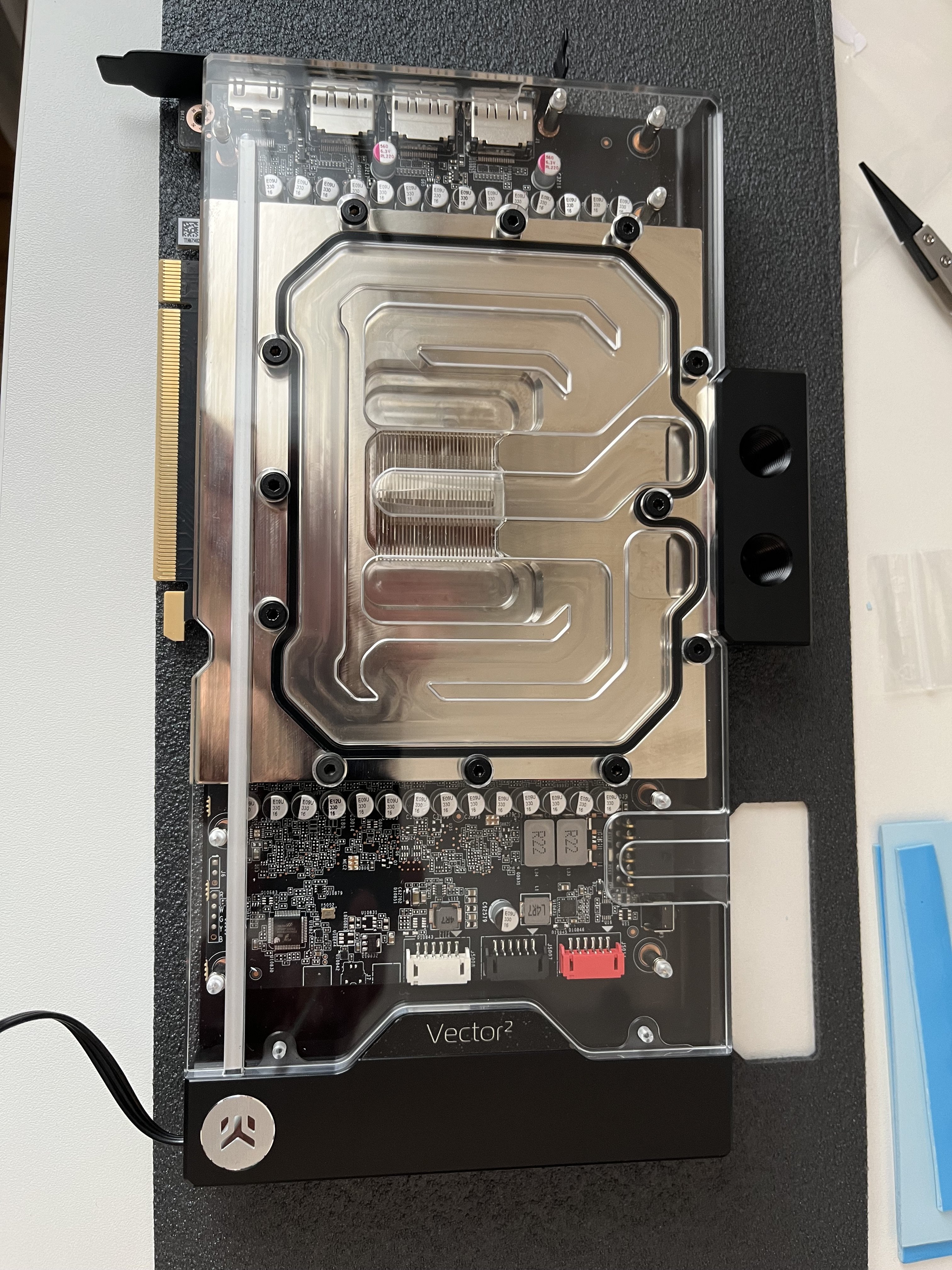

Der Zusammenbau hat recht problemlos geklappt. Leider waren ein paar alte Wärmeleitpads beim Kühler und ich musste schnell Ersatz besorgen. Immerhin erstattet EK das Geld.
Momentan bearbeite ich die Kabel der Pumpe und warte auf das neue und kürzere 12VHPWR Kabel.
Wenn die Pumpe fertig ist werde ich mich wohl an die Rohre machen.
Ein Temp-Sendor von alphacool Und ein paar kurze WiFi-Antennen sind noch dazu gekommen. Bilder dazu gibt es später.

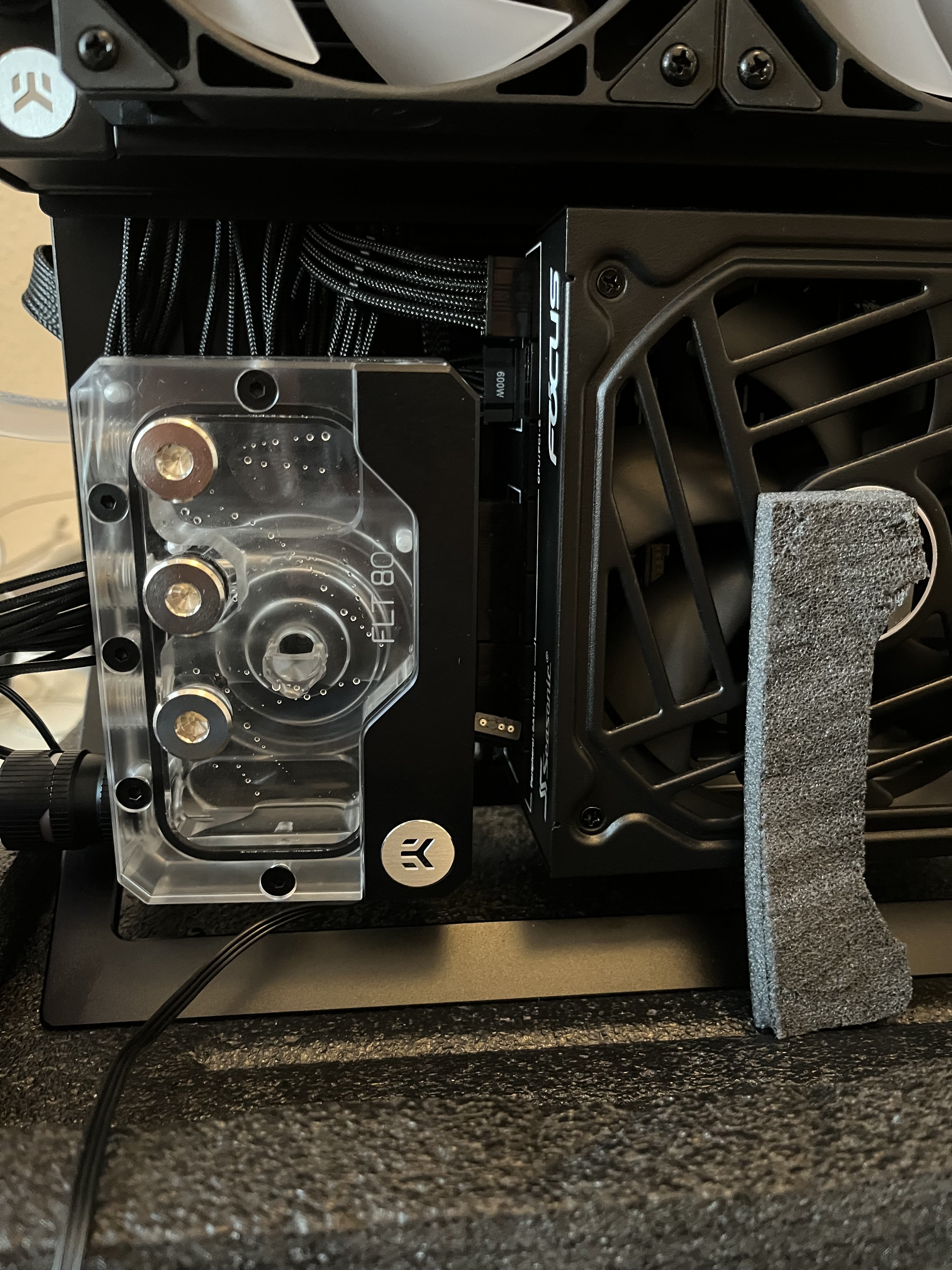

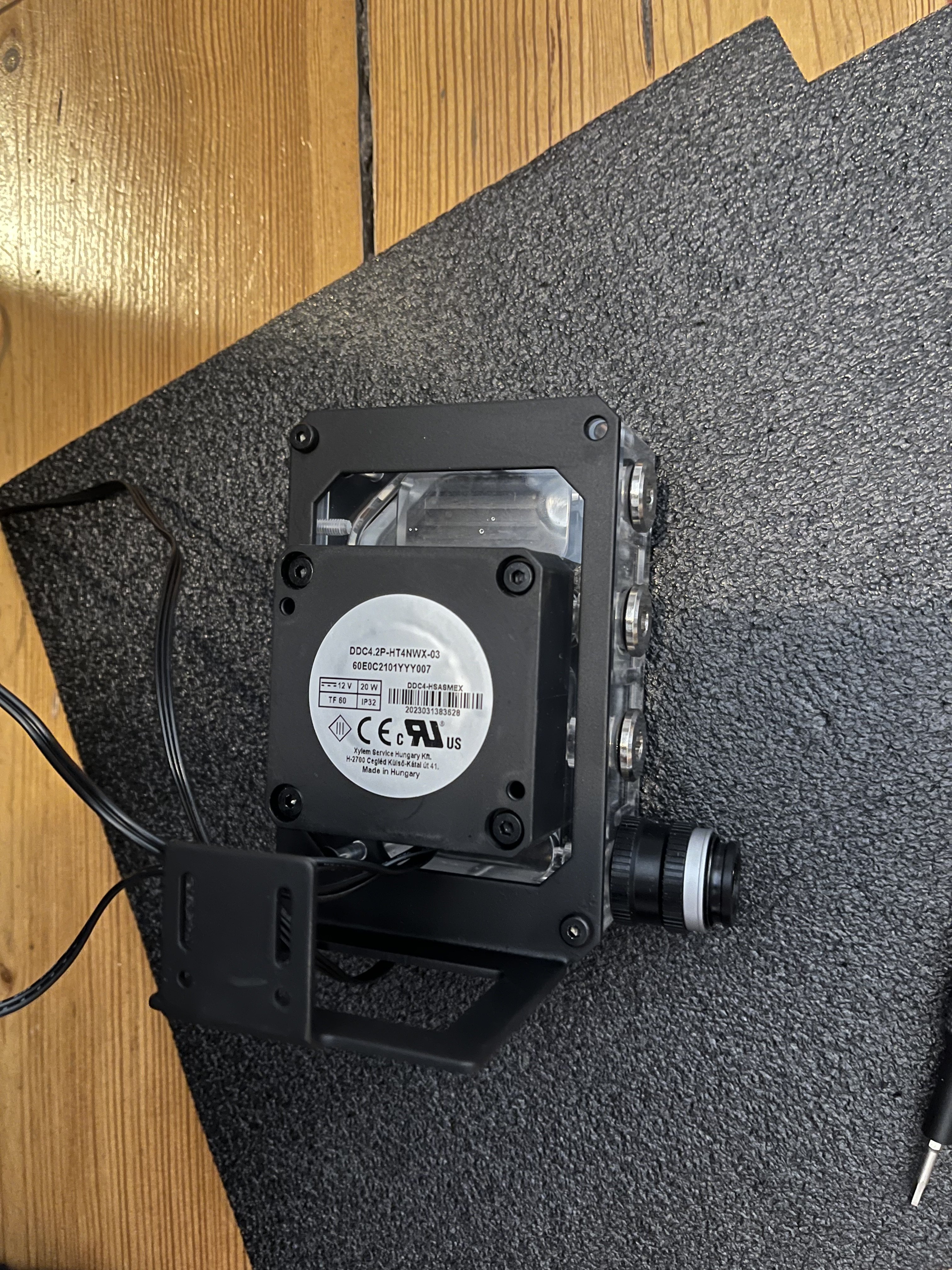

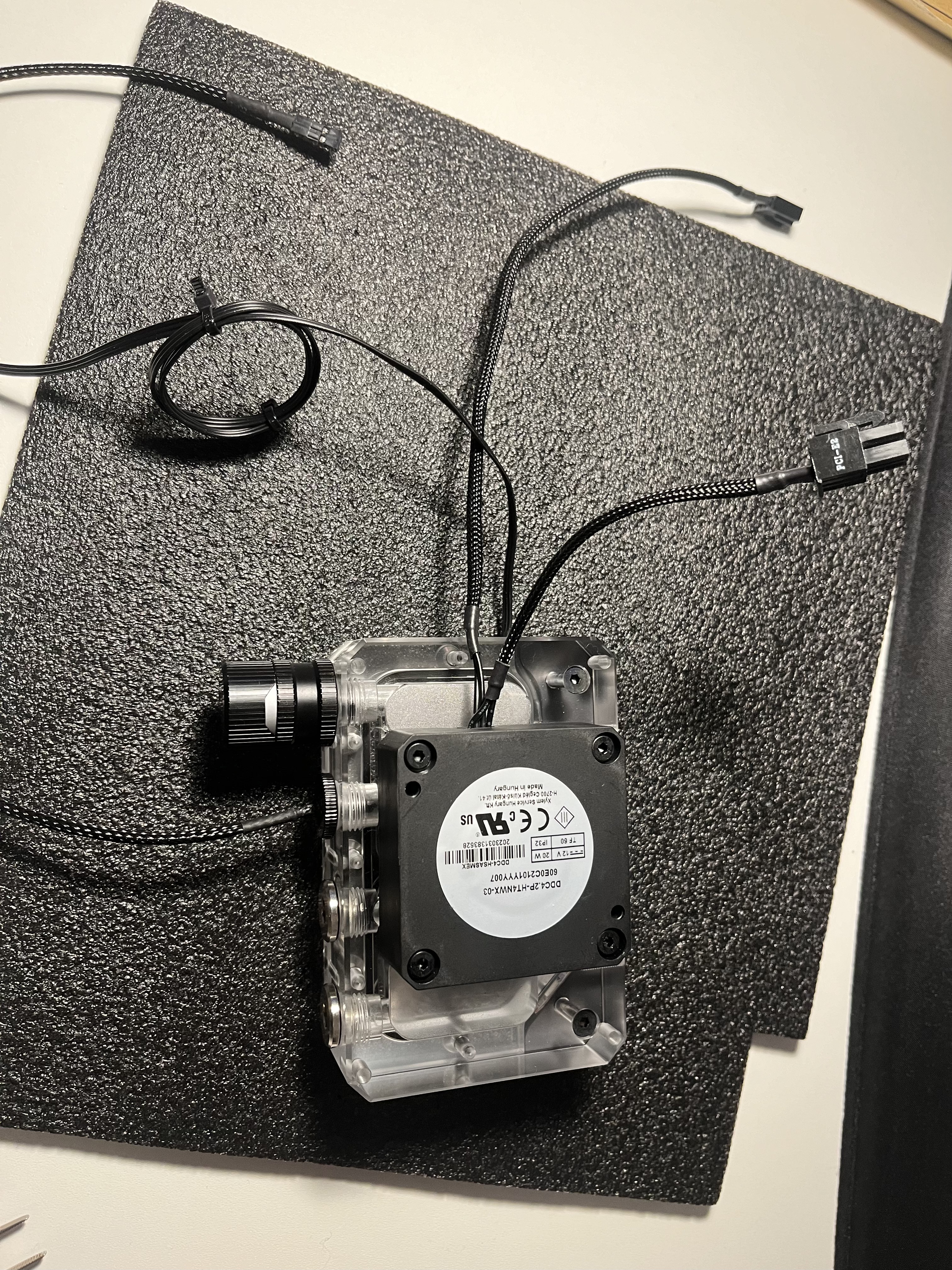

Inzwischen ist das Kabel angekommen und ich habe die Pumpe bearbeitet. Auch die WiFi Antennen sind da und runden das Bild ab. Den Temperatursensor habe ich auch schon mal in das Reservoir geschraubt. Anbei ein paar Bilder.

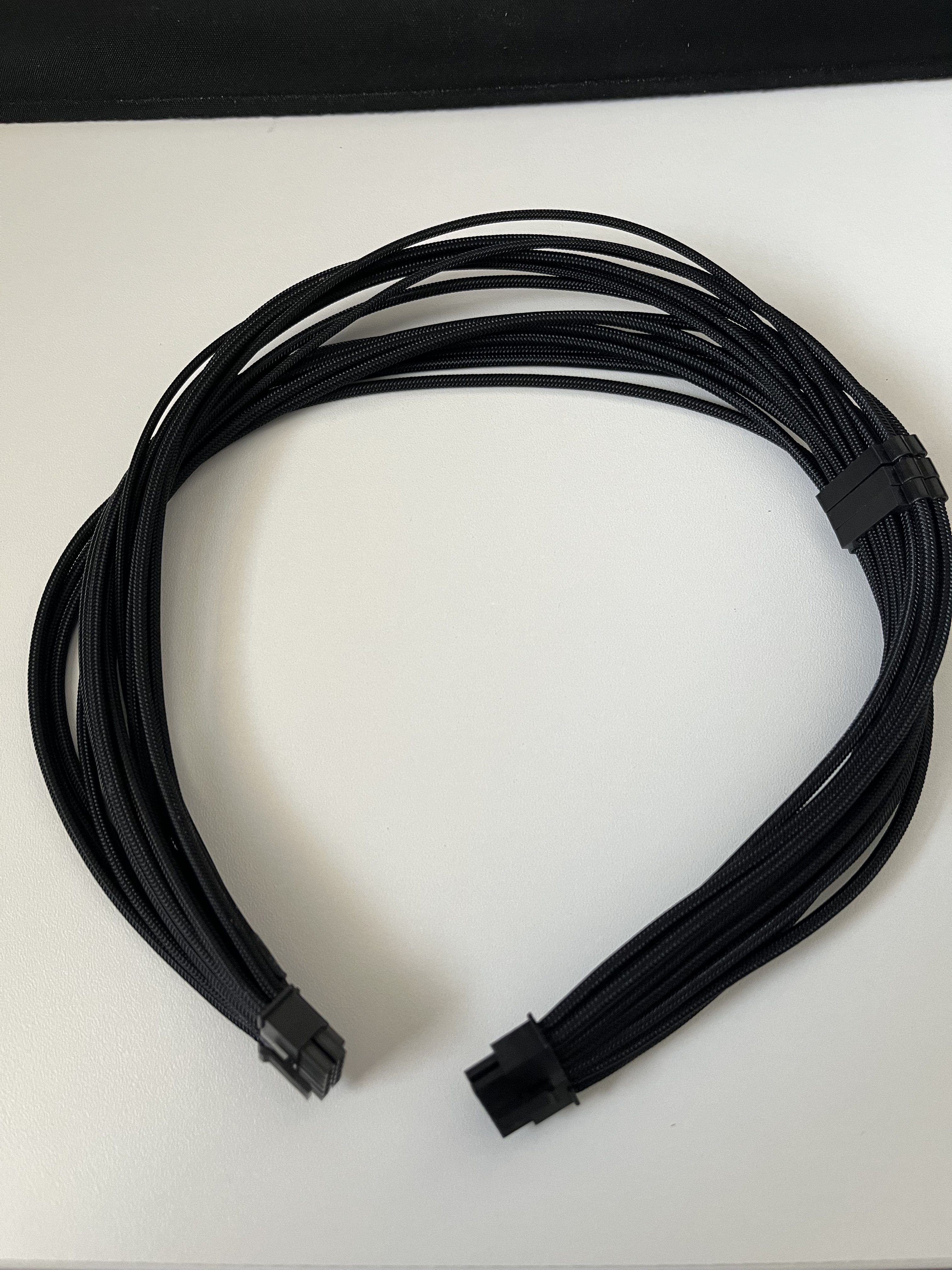

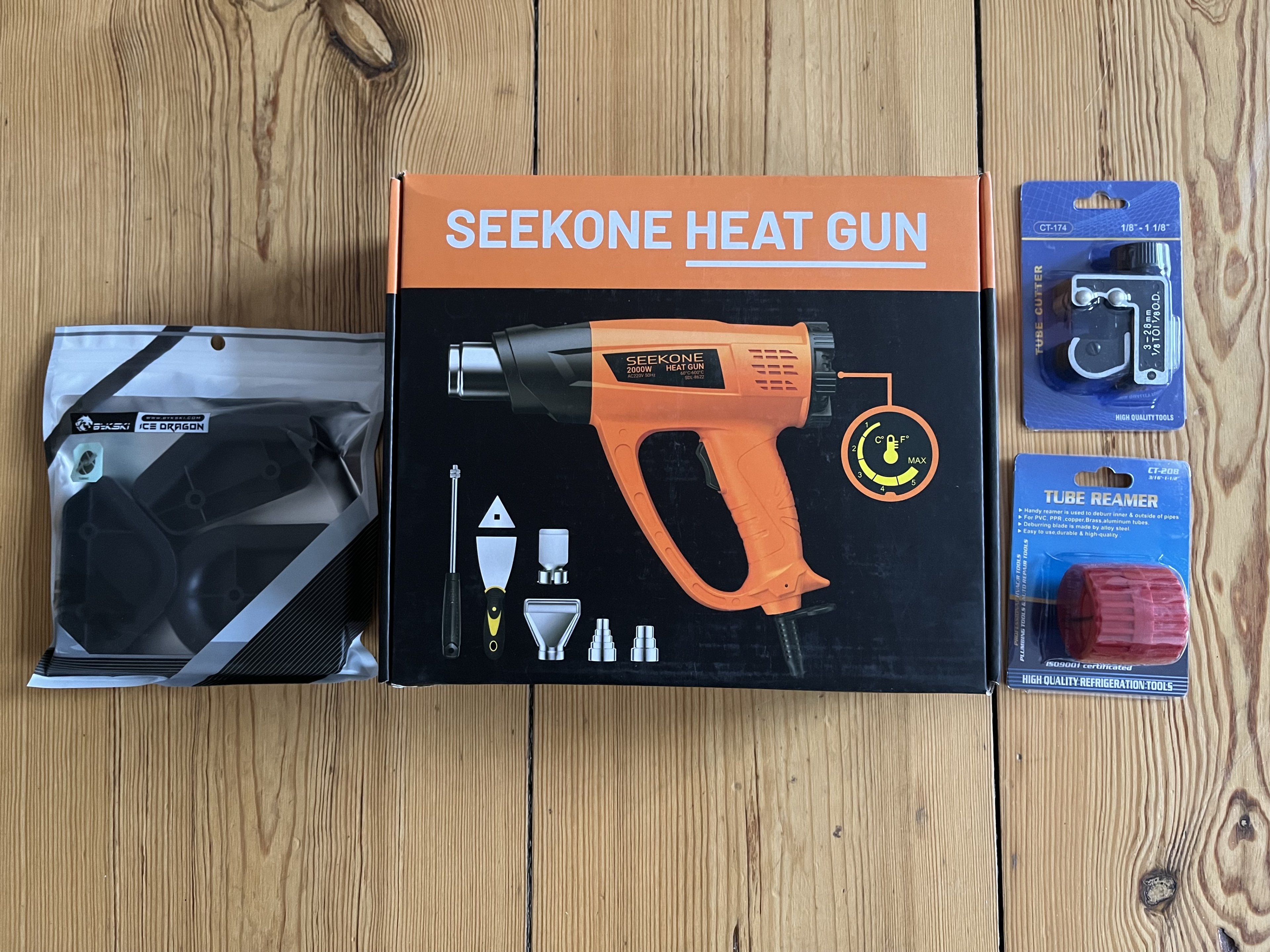

Das Kabel macht einen guten Eindruck, ich habe es bei moddiy.com bestellt. Der Versand hat ca 2 Wochen gedauert. Als Nächstes kommen die Hardtubes dran, ich fürchte aber, dass ich nochmal längere Tubes kaufen muss, da mir die 50 cm für zumindest eine der Verbindungen zu kurz erscheint.
Ich halte euch auf dem laufenden.

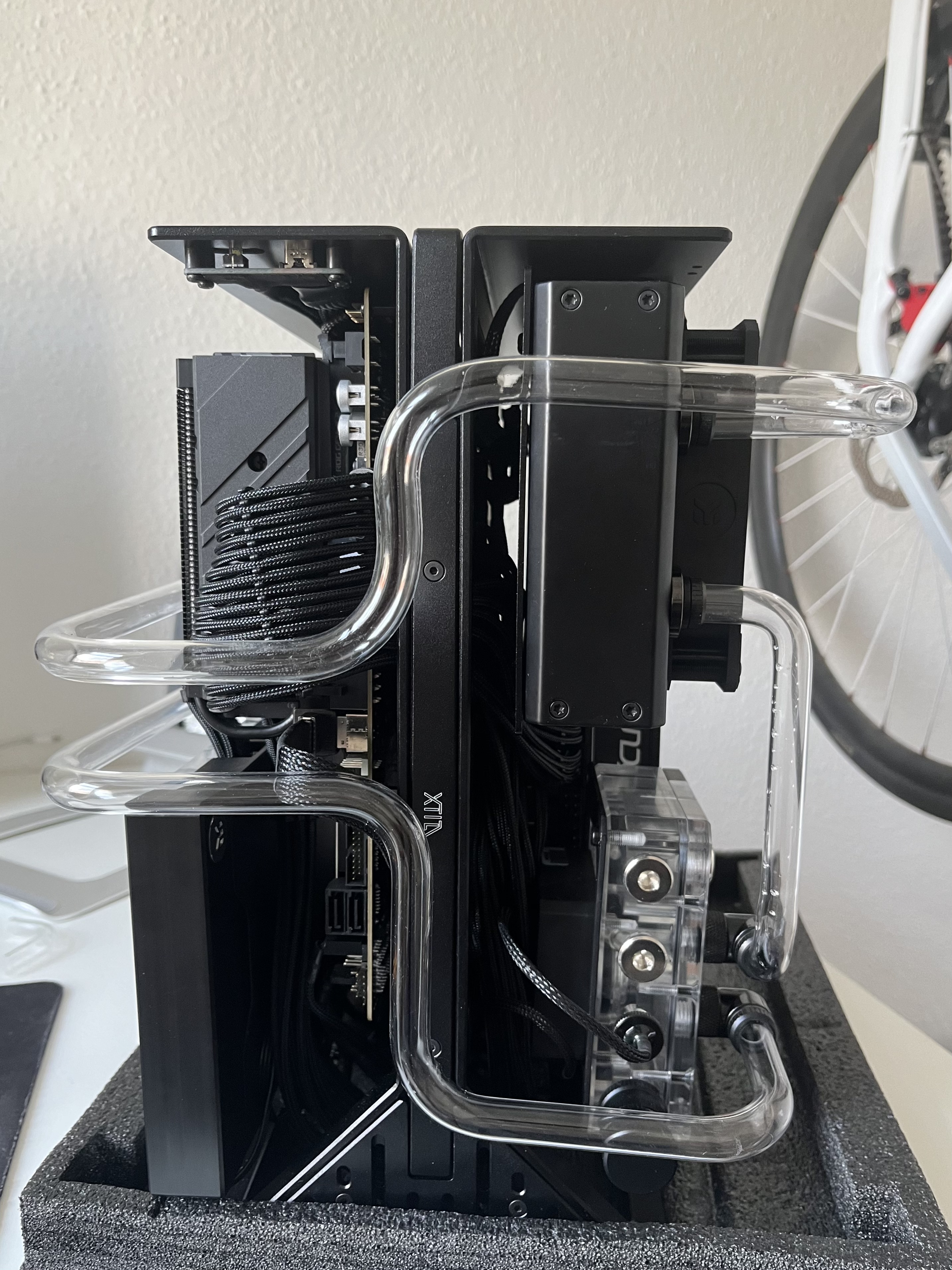

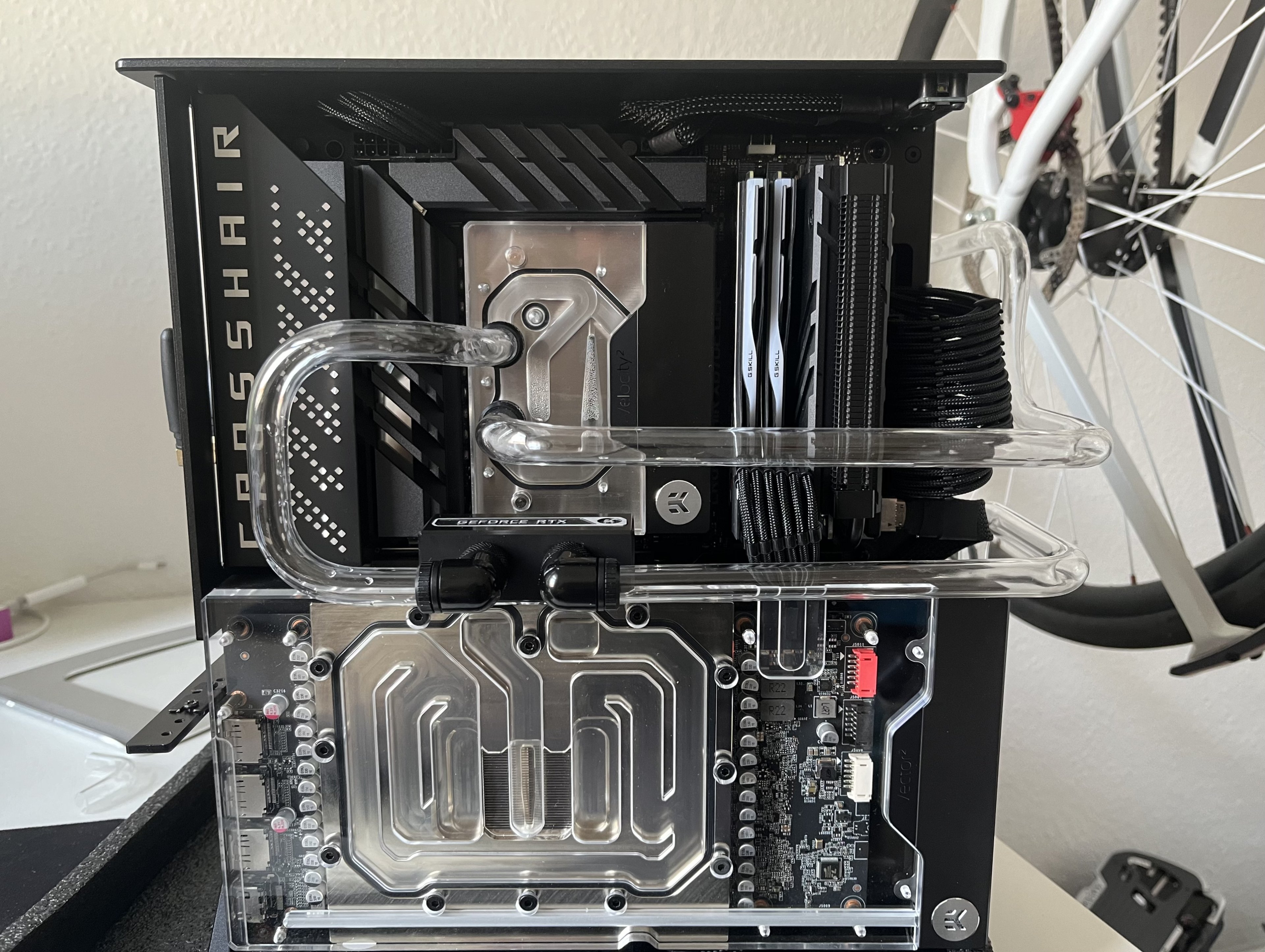

Wir ihr seht bin ich mit den Tubes fertig geworden, allerdings ist mir mit der Pumpe ein Fehler unterlaufen (siehe thread) und ich muss versuchen zu retten oder ersetzen.
Ich habe mich nach sehr langer Zeit entschlossen mein PC setup zu modernisieren und bei dieser Gelegenheit ein Projekt nach meinem Geschmack daraus zu machen.
Den Umsetzungsprozess würde ich gerne hier dokumentieren, Feedback und Anregungen sind willkommen.
Zunächst mal zur Idee: Ich wollte ein kompaktes, aber ansehnliches Gehäuse welches die notwendigen Komponenten zum 4K zocken aufnimmt. Die Maschine muss nicht modular oder mit 5 Festplatten erweiterbar sein und ich würde gerne einmal im Leben eine WaKü bauen 😁
Nach längerer Recherche habe ich mich für die folgenden Komponenten entschieden:
- Open Frame "Gehäuse" von XTIA im ATX Format
- Seasonic GX 1000 ATX Netzteil (wichtig war das die originalen ATX Maße von 150x140 mm eingehalten wurden)
- Asus ROG Crosshair X670E Gene Mainboard (Ja, nicht unbedingt nötig, aber ich finde es einfach toll)
- AMD Ryzen 7800X3D Prozessor
- 2x 16 GB G.Skill Trident Z5 NEO Expo RGB DDR-5 CL30 RAM
- Zotac GeForce RTX 4090 AMP Extreme AIRO 24 GB
- WD Black SN850X NVMe 4 TB SSD

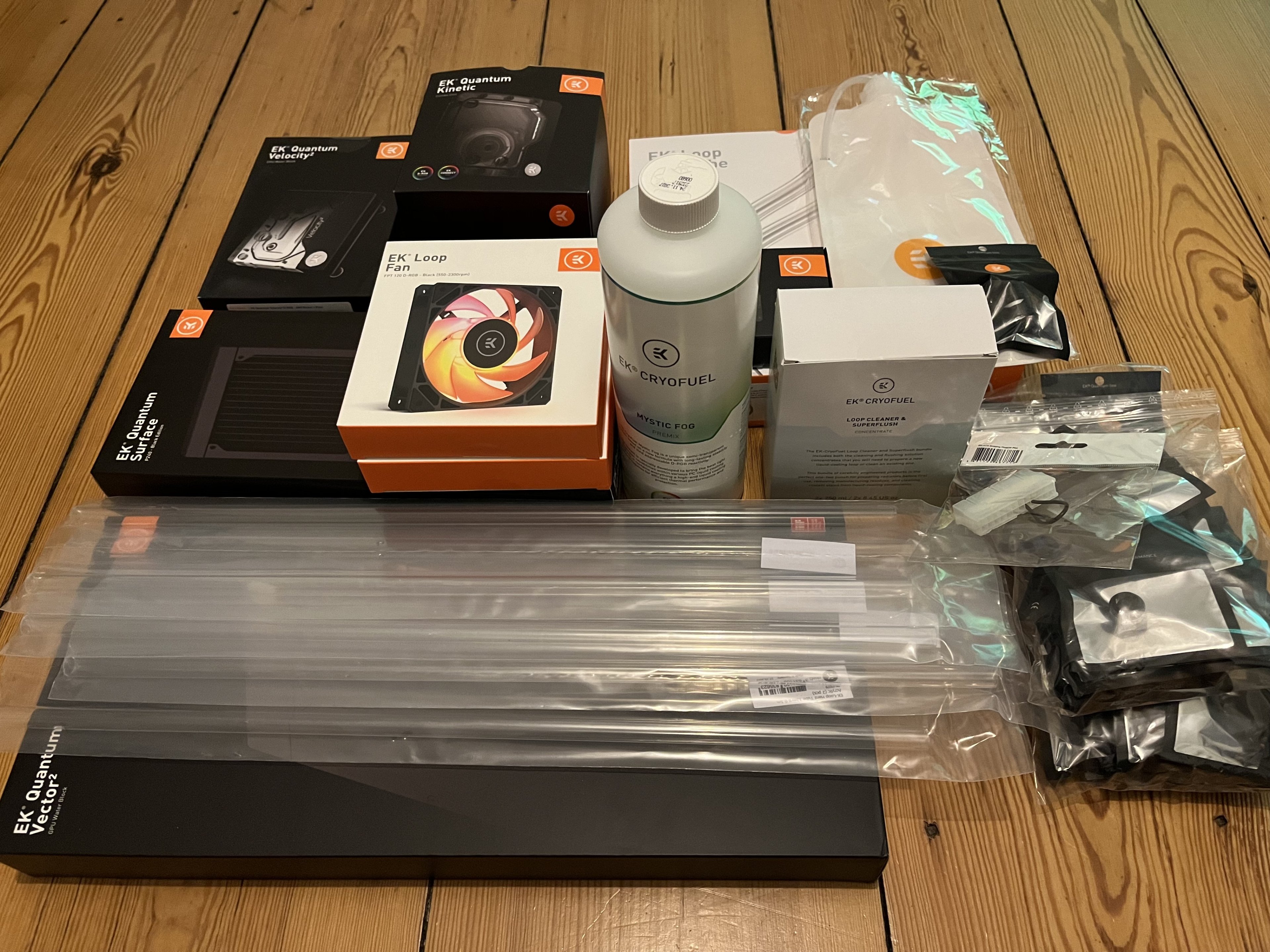

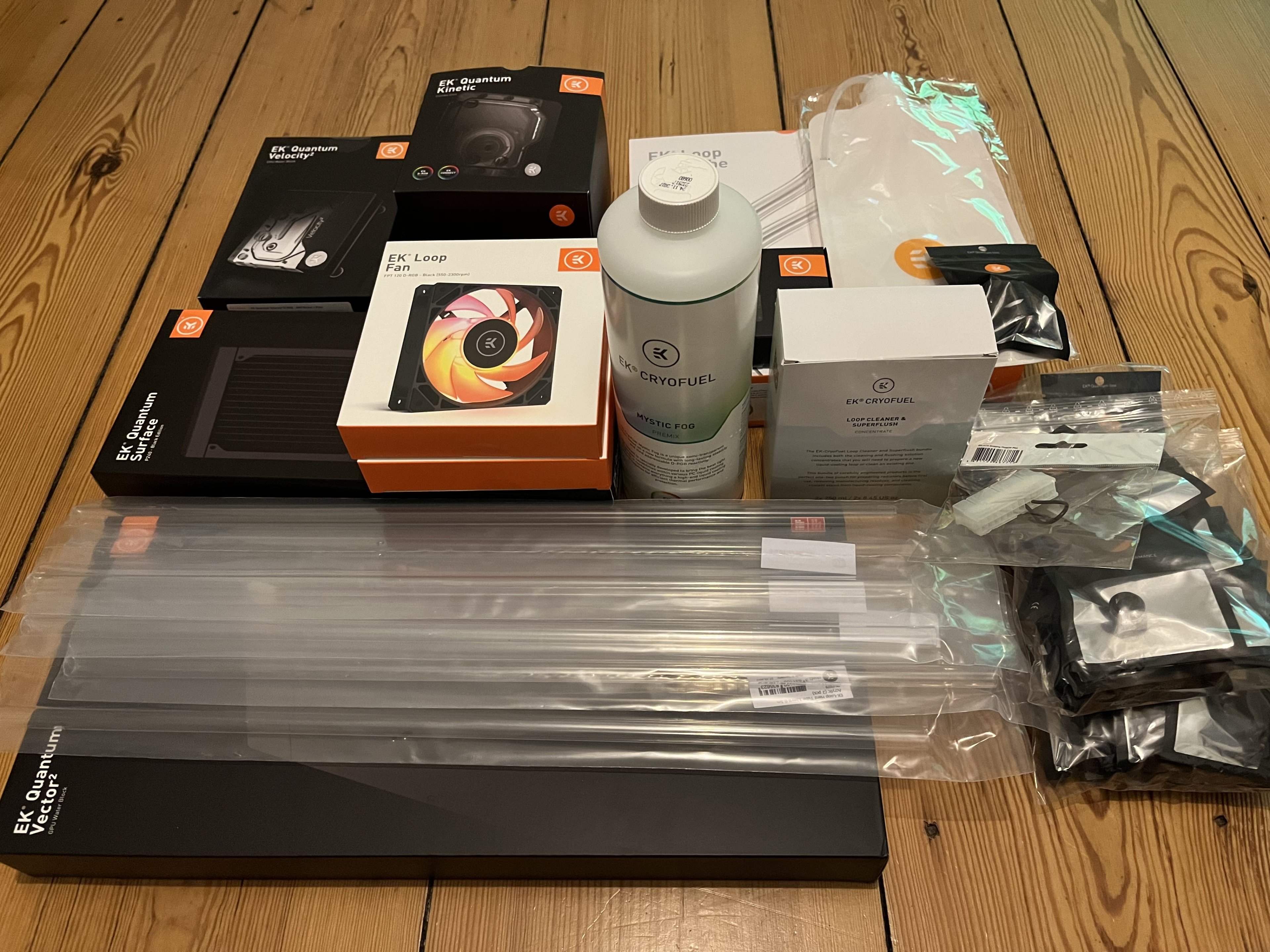

- WaKü von EKWB
Als erstes habe ich mich an das Gehäuse gemacht und angefangen es zusammenzubauen. Die Qualität empfinde ich als wirklich sehr gut und der Versand ging erstaunlich schnell, obwohl das Teil aus China kommt.
Das Gehäuse kommt auf Wunsch mit Riser-Kabel und erstklassigem Packaging mit Plastikecken und Schaumstoff 👍
Erste Eindrücke nach Teilaufbau mit Netzteil:

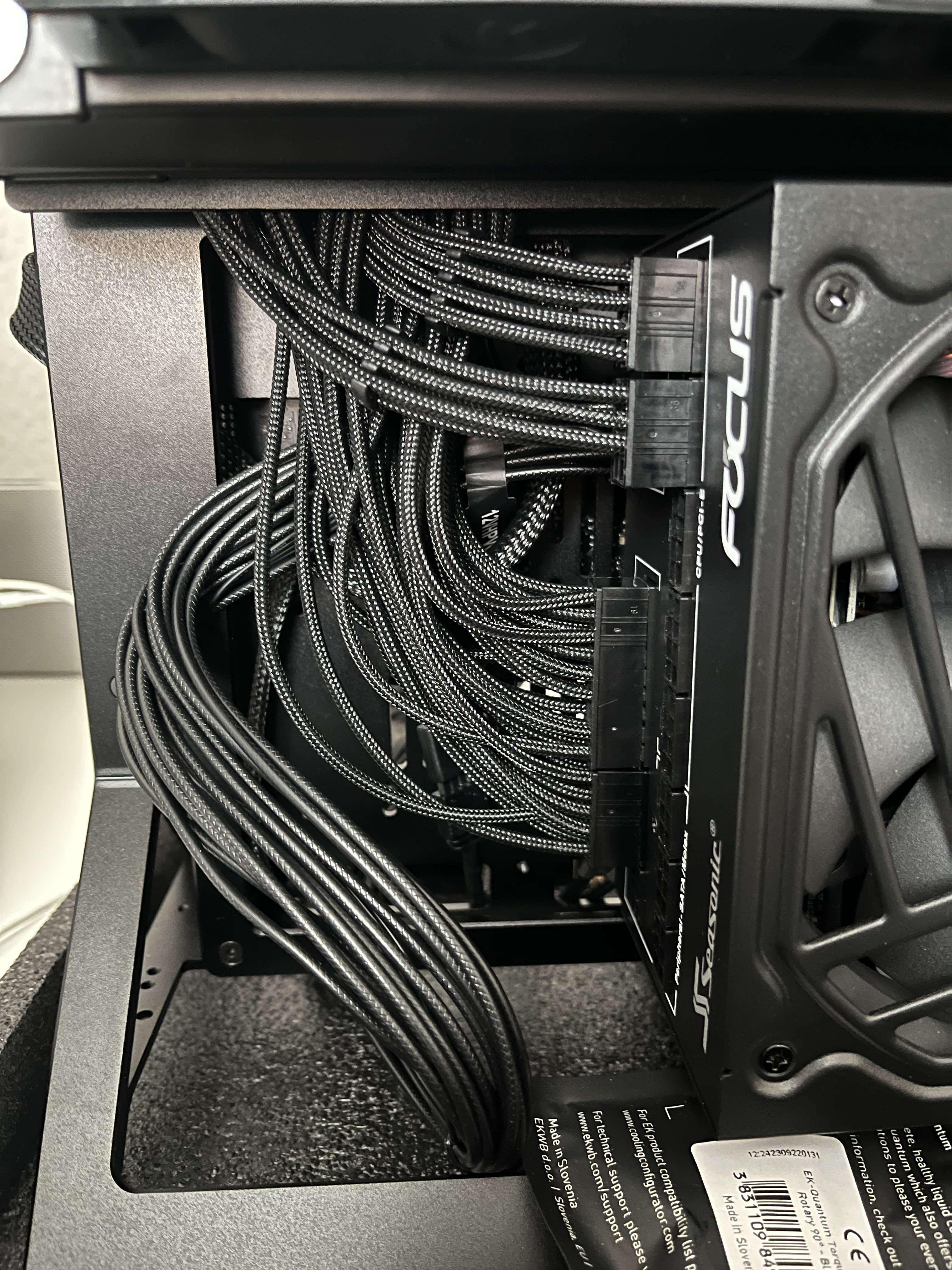

Als Nächstes habe ich mir die Kabel angeschaut und festgestellt das diese viel zu lang sind. Also recherchiert und gemessen und auf Kleinanzeigen ein Cablemod Kabelset erstanden. Schön gesleeved, aber leider immer noch zu lang 😕
Außerdem sind die Kabel an den WaKü Komponenten auch sehr lang und die Pumpe hat einen flachen SATA Anschluß, das ist mir zu viel Klimbim und muss gekürzt werden. Also nochmal bestellen 💸
Diesmal eine Crimpzange und einen ATX Pin-Remover und weil es so schön ist, gleich ein paar Sleeves und Schrumpfschläuche von mdpc dazu. Schnelle Lieferung, kein Problem 🙂
Der Pin -Remover ist wirklich klasse. Ich konnte ohne Probleme die Kabel aus dem Stecker eines alten Netzteils lösen. Diesen werde ich für die WaKü Pumpe verwenden, so dass ich die Pumpe direkt ohne Umwege an das Netzteil anschließen kann.
Als hoffentlich vorläufig letztes Problem muss die Halterung für das Reservoir mit der Pumpe her. Leider passt von den mitgelieferten Teilen nichts und ich möchte mir einen Alu-Halter anfertigen und eloxieren lassen.
Hier die angedachten Einbauposition (Deswegen die genauen ATX-Maße ohne Überlänge) und der Plan für den Halter.
In der zwischenzeit werde ich mich schon mal um diverse Kabel kümmern und halte euch auf dem laufenden.
Das Thema Kabel scheint doch mehr Raum einzunehmen als ich dachte.

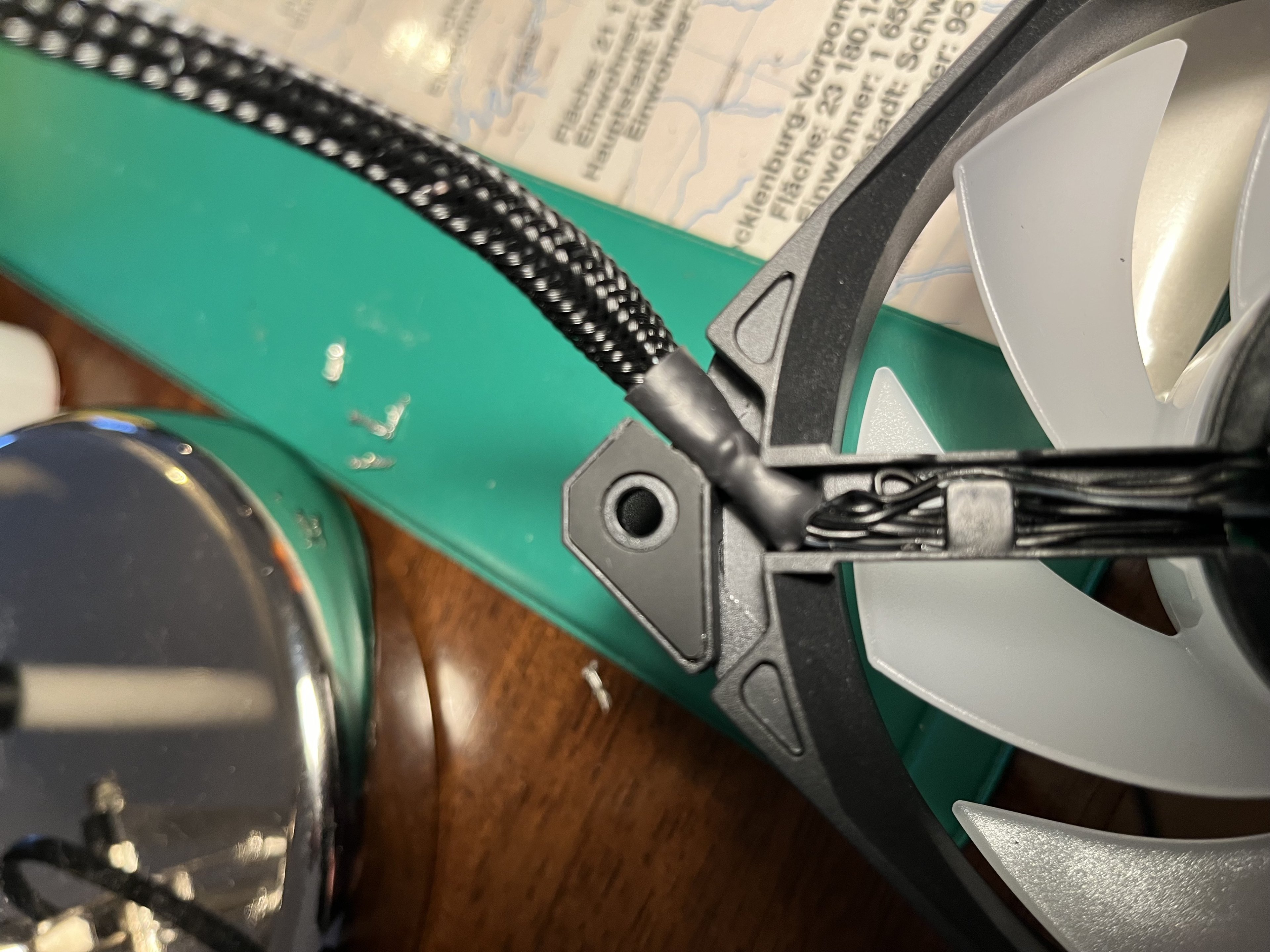

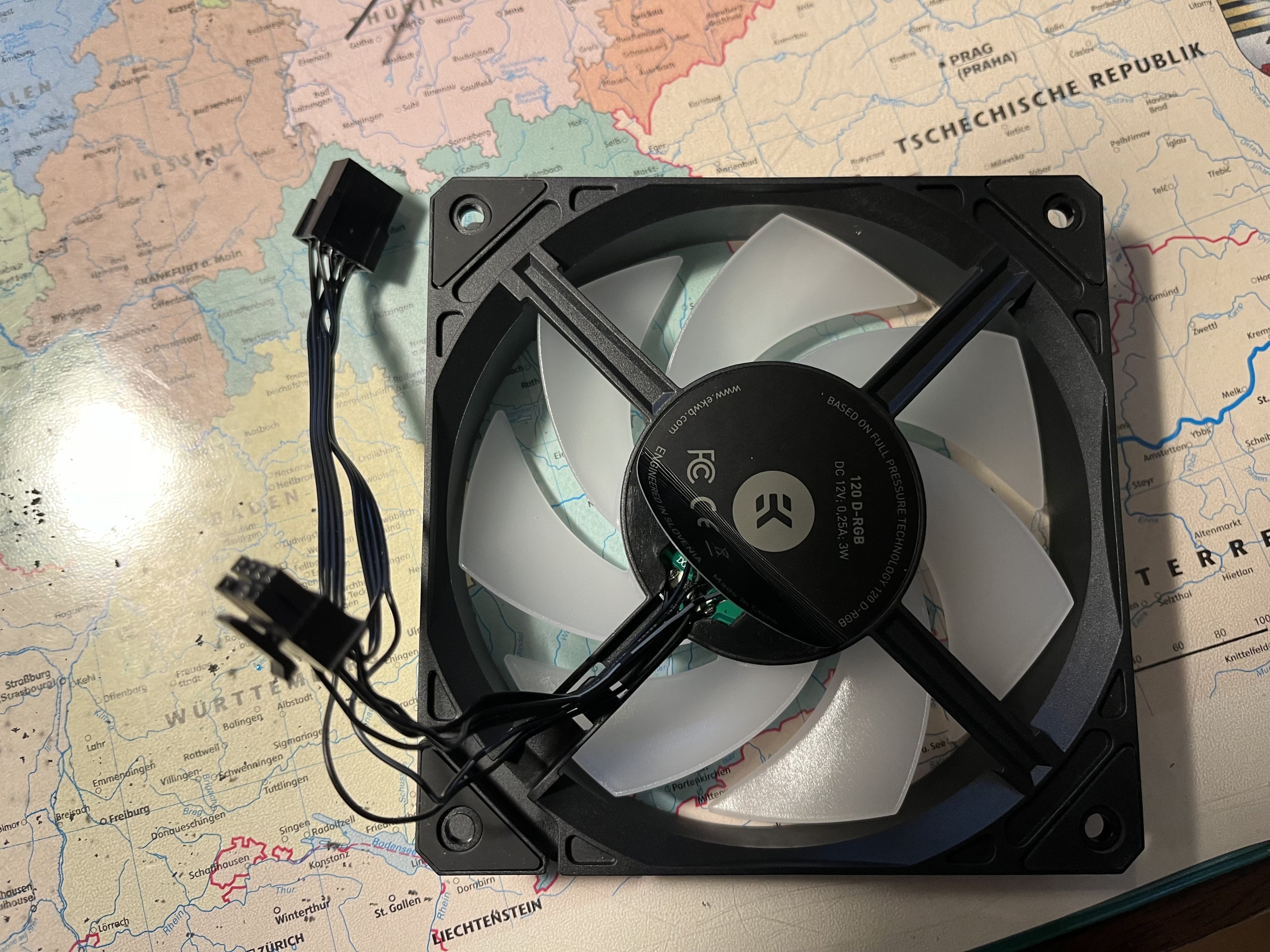

Die EK-Lüfter kommen mit einem Daisy-Chain System, leider sine die Kabel zu einem der Stecker sehr kurz, sodass der Stecker nicht versteckt werden kann. Da ich nicht neu kaufen wollte, habe ich mich entschieden den Zusatzstecker zu entfernen. Die Stecker sind leider sehr filigran und ich wollte nicht schon wieder Werkzeug besorgen, also habe ich mich entschlossen zu löten. Natürlich nicht ganz so schön wie neue Kabel ziehen und es entsteht auch eine dickere Stelle, aber für eigentlich versteckte Kabel finde ich das Ergebnis ok.
Nachdem ich weiter Lüfterkabel gelötet habe und einige Kabel noch gesleeved wurden, habe ich das CPU Cablemod Kabel gekürzt und erste Erfahrungen im Crimpen gemacht. Das Ergebnis ist nur schwach dokumentiert, siehe Fotos unten.
Den Kühler habe ich zwischenzeitlich angebaut, allerdings habe ich das Halteblech andersherum als vorgesehen verwendet. Das anschrauben war eine ganz schöne Fummelei, hat aber irgendwann geklappt.
Anschließend wurden SSD, CPU, Kühler und RAM installiert.
Das Board habe ich anschließend am „Gehäuse“ angebracht und alle bisher angepassten Kabel angeschlossen. Als Nächstes werden ATX und PCIe Kabel gekürzt, sowie die Kabel der Reservoir-Pumpeneinheit angepasst.
Der aktuelle Zwischenstand
Nach viel messen, crimpen und fummeln bin ich endlich mit den Kabeln durch. Es gibt schönere arbeiten, aber auch wieder etwas gelernt dabei. Das Riser-Kabel habe ich jetzt auch verbaut, es fehlt eigentlich nur noch die Pumpe um die Kabel auf der Rückseite zu verdecken.
Den Halter muss ich leider nochmal leicht anpasse, werde aber mal provisorisch verschlauchen um zu testen ob so weit alles funktioniert.
Nachdem die Kabel geschafft sind möchte ich jetzt auch wissen ob alles funktioniert. Also schnell die Flexschläuche dran und auf Dichtigkeit prüfen.
Nach einer kurzen Meldung des BIOS bezüglich der neuen CPU heißt es laut diverser Berichte erstmal warten und hoffen das alles gut geht 🤞🏼
Um das ganze mal zu testen habe ich die Grafikkarte angebaut. Die nächsten Tage wurden mit installieren und deinstallieren verbracht. Am Ende habe ich mich für Fedora mit einigen manuellen gaming tweaks entschieden. Bisher läuft es ganz ok, Assasins Creed Valhalla war bisher das aktuellste Spiel das ich getestet habe und es läuft ganz gut 🙂
Die Temperaturen sind bisher auch nicht über 50 Grad gegangen, GraKa und CPU bleiben kühl.

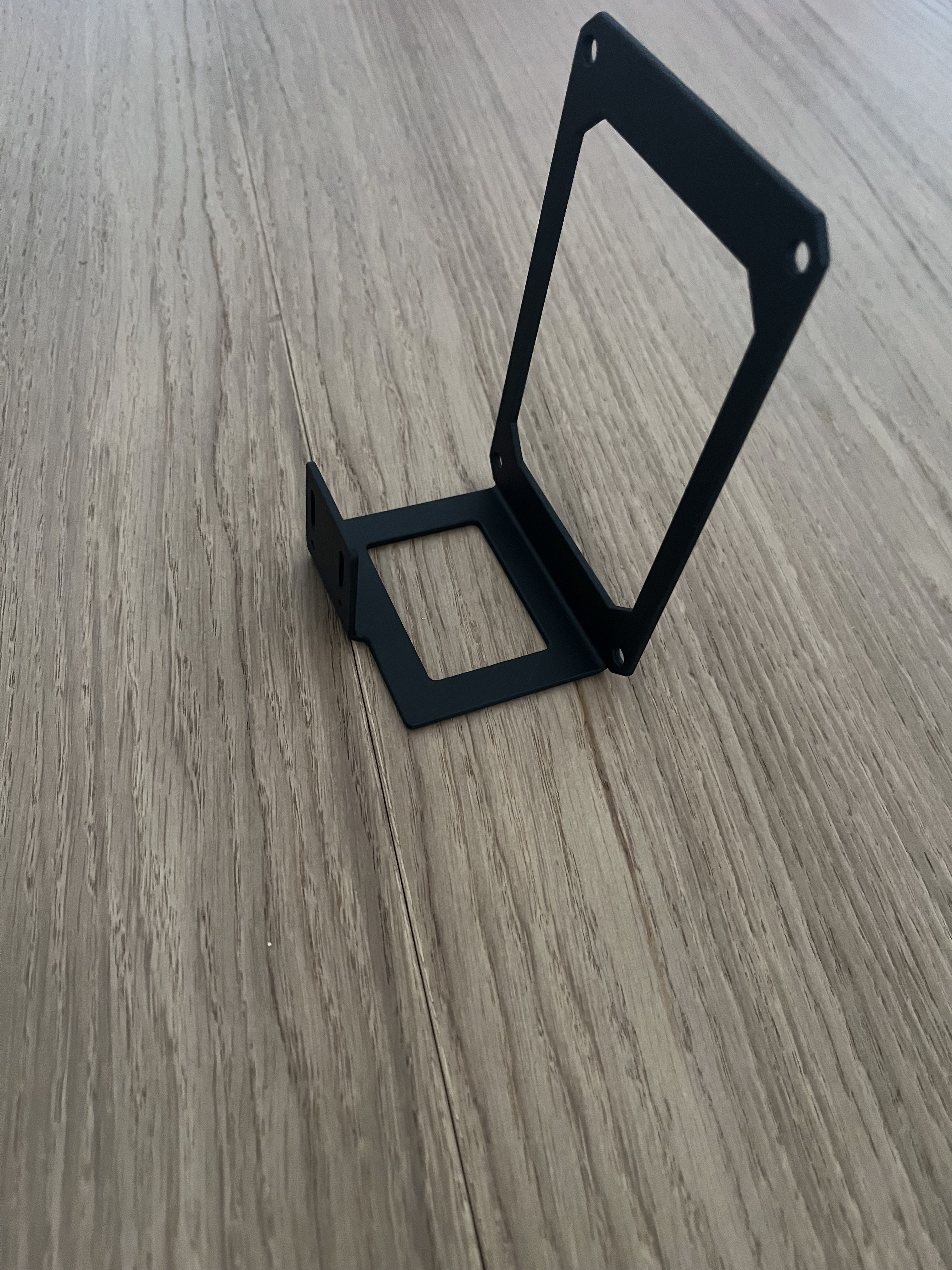

Der Halter für das Reservoir ist nun auch fertig, lackieren muss ich allerdings noch. Sieht alles super aus und scheint auch zu passen.
Ich habe dann doch vor dem ersten Test lackiert. Anschließend festgestellt das doch an einer Stelle noch Material weg musste 🫠 Das Resultat könnt ihr unten sehen, auch den Probeanbau.

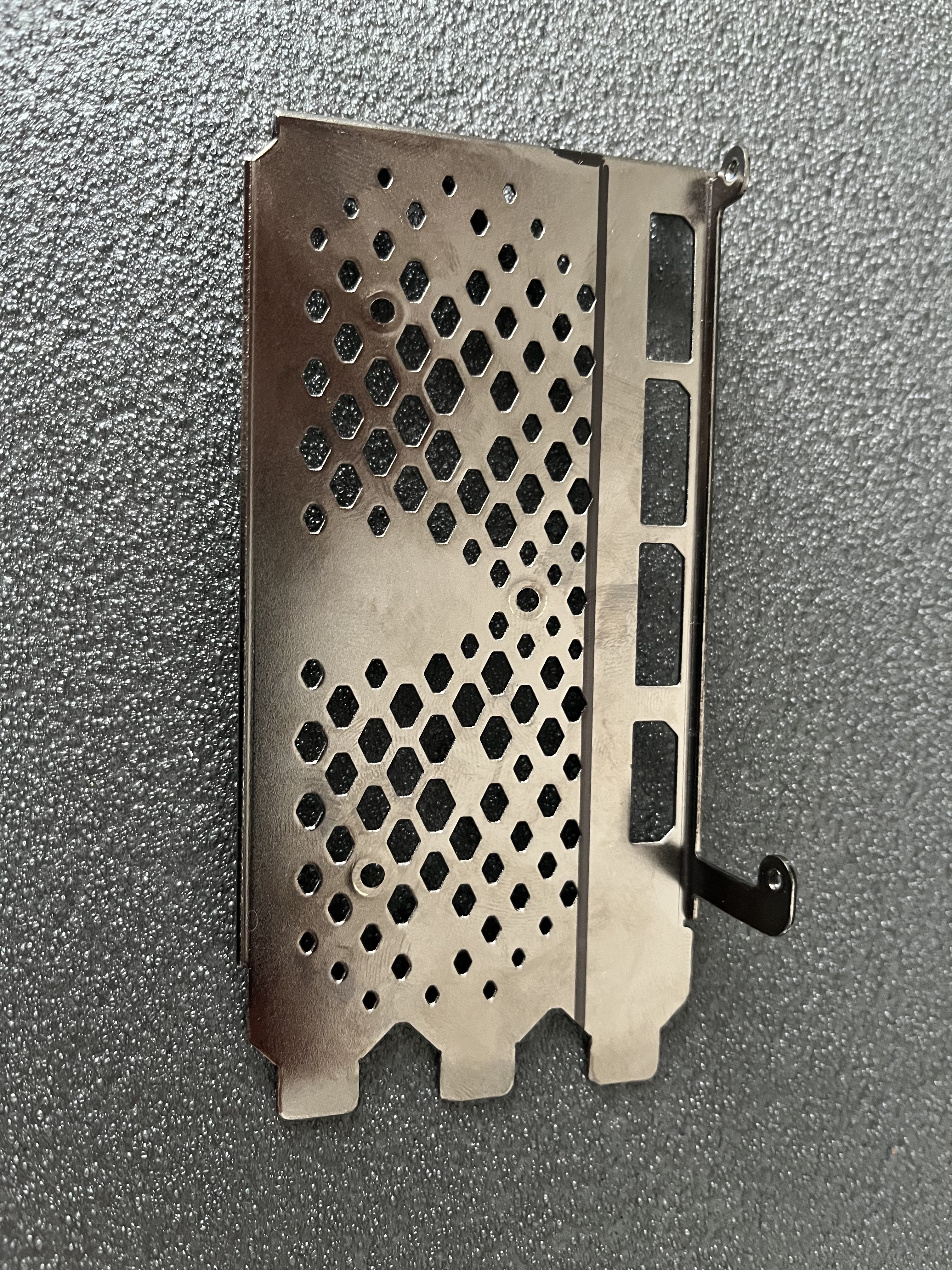

Als Nächstes wird die Grafikkarte umgebaut. Den Luftkühlung habe ich schon ab, aber leider war keine schmale Slotblende beim Wasserkühler bei (😡 EK). Also musste ich die original Blende bearbeiten und mit meinen Lackierkünsten beglücken. Hoffe die Tage dann die GraKa zusammen zu bauen.
Den Zusammenbau benötige ich, um herauszufinden welches 12VHPWR Kabel ich denn bestellen möchte. Die Lieferung wird leider mehrere Wochen dauern. Und erst mit dem Kabel kann ich final alles zusammen bauen, sonst wird mir das zu fummelig.
Der Zusammenbau hat recht problemlos geklappt. Leider waren ein paar alte Wärmeleitpads beim Kühler und ich musste schnell Ersatz besorgen. Immerhin erstattet EK das Geld.
Momentan bearbeite ich die Kabel der Pumpe und warte auf das neue und kürzere 12VHPWR Kabel.
Wenn die Pumpe fertig ist werde ich mich wohl an die Rohre machen.
Ein Temp-Sendor von alphacool Und ein paar kurze WiFi-Antennen sind noch dazu gekommen. Bilder dazu gibt es später.

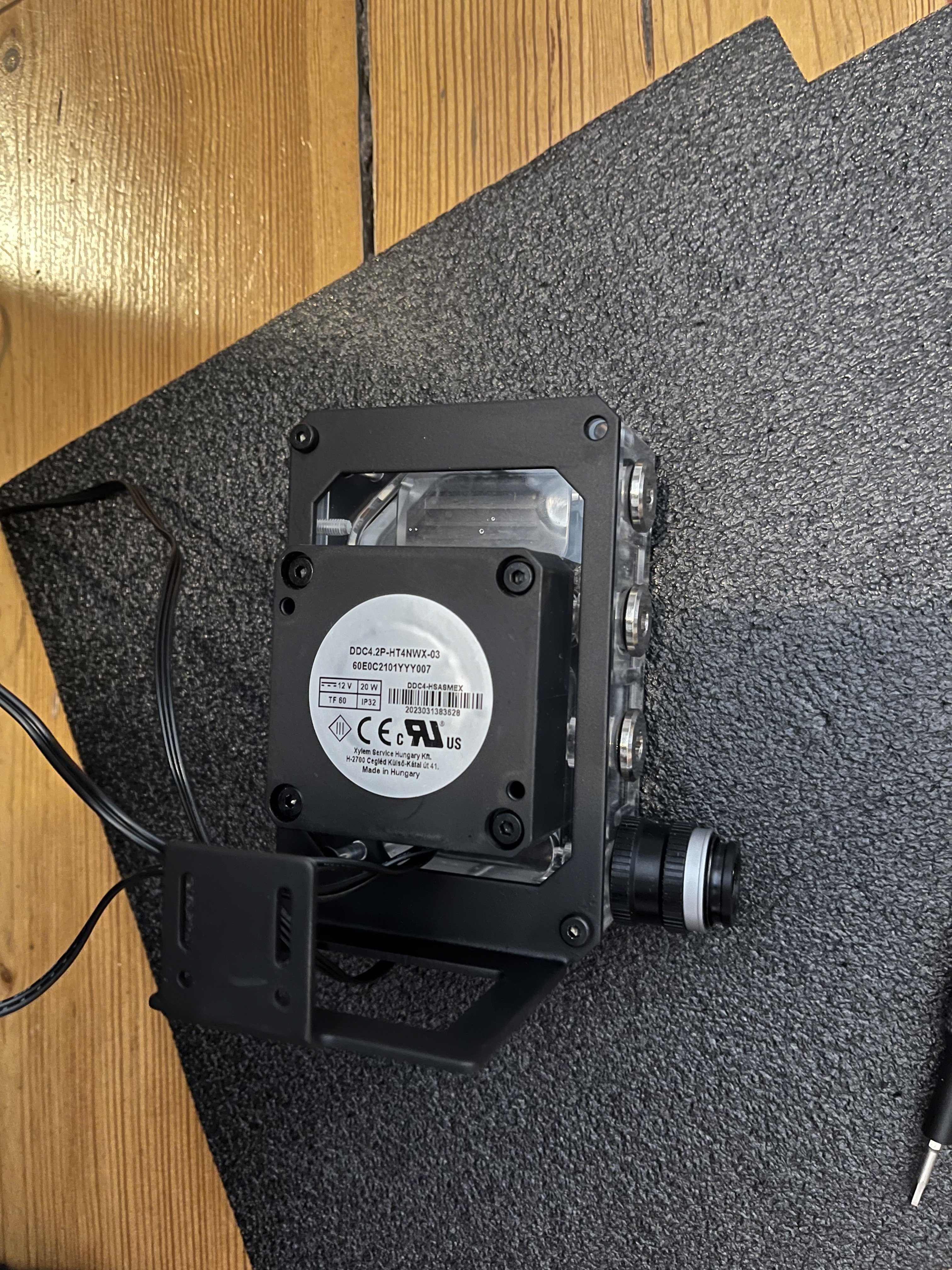

Inzwischen ist das Kabel angekommen und ich habe die Pumpe bearbeitet. Auch die WiFi Antennen sind da und runden das Bild ab. Den Temperatursensor habe ich auch schon mal in das Reservoir geschraubt. Anbei ein paar Bilder.
Das Kabel macht einen guten Eindruck, ich habe es bei moddiy.com bestellt. Der Versand hat ca 2 Wochen gedauert. Als Nächstes kommen die Hardtubes dran, ich fürchte aber, dass ich nochmal längere Tubes kaufen muss, da mir die 50 cm für zumindest eine der Verbindungen zu kurz erscheint.
Ich halte euch auf dem laufenden.

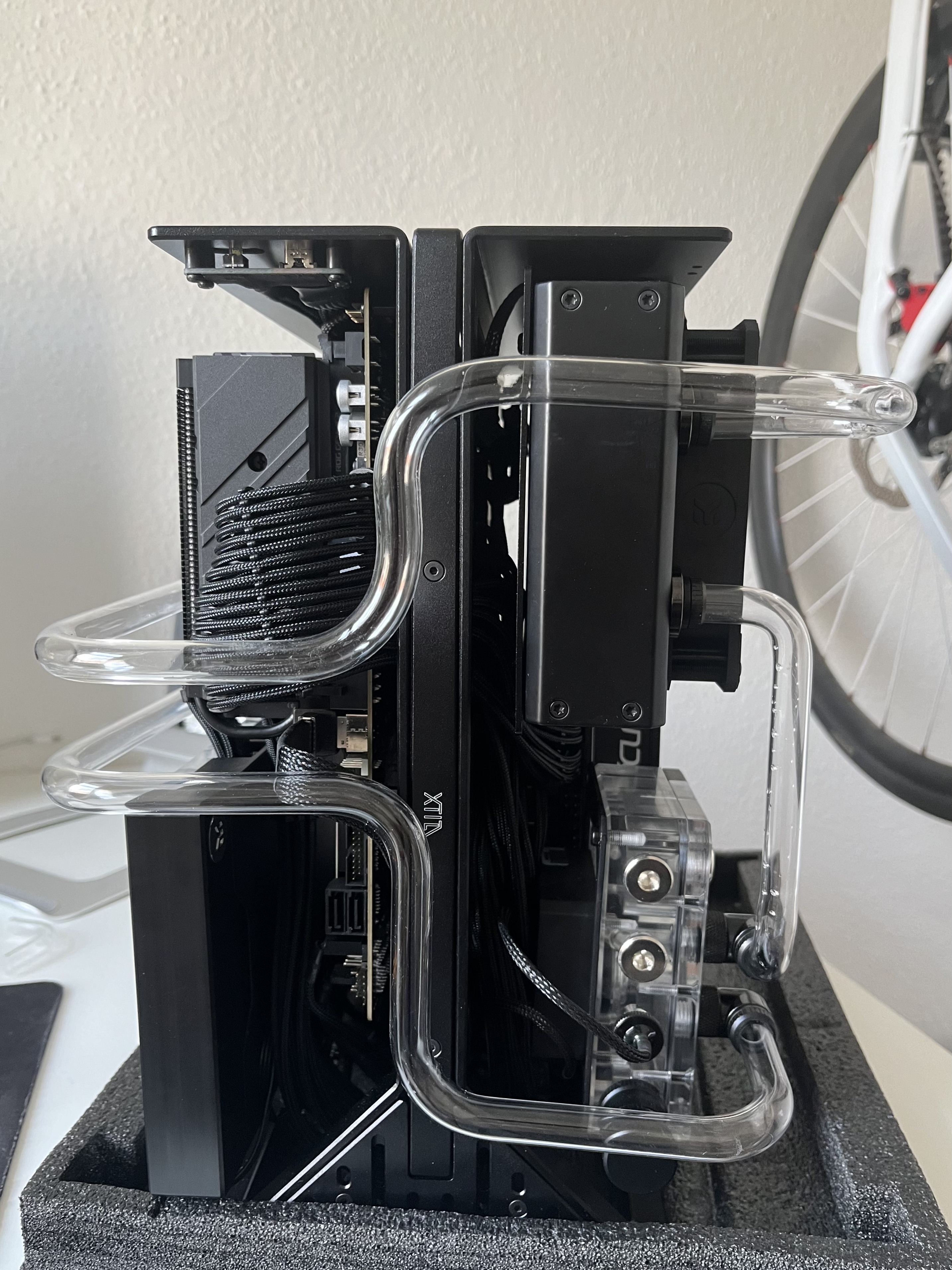

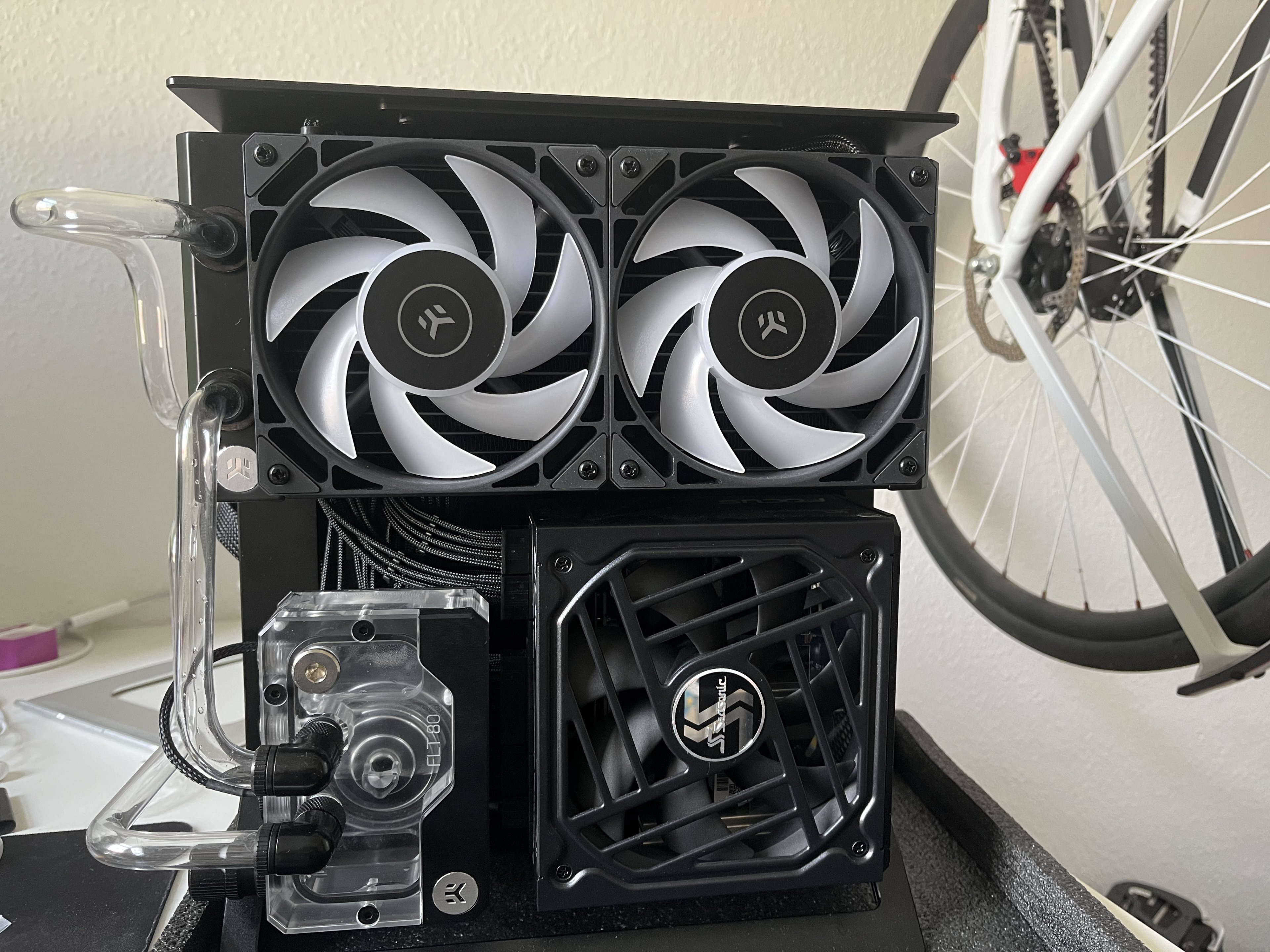

Wir ihr seht bin ich mit den Tubes fertig geworden, allerdings ist mir mit der Pumpe ein Fehler unterlaufen (siehe thread) und ich muss versuchen zu retten oder ersetzen.
