Projekt [Worklog] +1 Hacking-Skill required

ivory2k20 · 12. März 2020

Hallo Computer Base

Ich möchte euch mein Projekt vorstellen es ist nun schon etwas länger in Arbeit aber ich wusste nichts von diesem Forum leider.
Es ist ein Fallout Scratch Build namens "+1 Hacking-Skill required", jeder der das Spiel schon einmal gedaddelt hat kennt die Terminal-PCs die man hacken muss um an die Safe-Steuerung zu kommen oder um an Infos für eine Quest zu kommen...
So einen Terminal möchte ich bauen nur mit etwas netter Hardware und einer Custom Loop Wasserkühlung.

Wie schon gesagt gibt es die Idee und das Projekt schon etwas länger und ich habe auch in anderen Foren den Worklog auf deutsch und englisch geschrieben hier möchte ich nun auch meine Updates posten.
Es ist kein Sponsor Projekt falls links enthalten sind die nicht hier her dürfen bitte melden.

Ich wünsche viel Spaß beim lesen, auch ein Feedback ist erwünscht falls euch etwas dazu einfällt...

Der Übersicht halber werde ich alles in Spoiler packen.

Einleitung und Projektvorstellung

Vorwort

Die Idee zum Projekt kam auf der Arbeit, da ich ein Fallout Fan bin und mich das gesamte Speil mit seiner postapokalyptische Atmosphäre immer schon in seinen Bann zog dachte ich mir wieso versuche ich mich nicht an einem Themen bezogen Scratch-Build. Die richtige Wahl fiel mir leicht es sollte ein Terminal aus Fallout werden das erschien mir leichter als so eine gigantische Powerrüstung im nach bau zu entwerfen... xD
Der erste Schritt war heraus zu finden ob sowas schon einmal gebaut wurde mit schicker Hardware, Wakü, RGB, Sleeve und alles was so dazu gehört...
Nach Wochen langer Suche und Recherche fand ich heraus, dass es noch keinen Terminal in so einen Richtung gibt ab da stand mir nicht mehr viel im Weg und die Recherchen gingen weiter um vielleicht doch noch etwas nützliches aus dem WWW zu filtern.
Da bin ich durch Zufall auf eine Russische 3D-Druck Seite gestoßen und da wurde ich fündig. -> 3dtoday.ru ihr könnt die Seite anklicken ohne Probleme :d
Der Konstrukteur des Terminal hat eine Kombi aus Holz und 3D-Druck Teile verwendet, wenn ich das richtig gelesen habe ist er mit seiner Frau in Richtung Konstruktion und Designe tätig also genaues und detailliertes arbeiten das erschien mir genau richtig für mein Vorhaben.
Im besagten Terminal kam ein Posiflex LM-2210 POS zum Einsatz das einzige was mich daran störte und geändert werden kann, alle Daten sind frei zugänglich und er würde sich lediglich über Bilder freuen indem sein Terminal mit richtigem PC zu sehen ist das sollte dann doch hin hauen...

Das Projekt

Diesmal ist das Projekt etwas anders und auch für mich absolutes Neuland aber keinesfalls unmöglich!
Es soll ein ITX Brett und eine Custom-Wasserkühlung platz finden mit gesleevden Kabeln Hardtubes das volle Programm, das Farbschema soll in Blau/Gelb/Schwarz gehalten werden die typischen Farben aus Fallout... Alle Details werde ich noch nicht verraten
Da ich einiges schon angefangen habe aber jedoch noch keine Fotos gemacht, folgen die noch. Als kleinen Einblick das CAD 3D Modell um einen groben Einblick zu bekommen ohne 3D-Druck Teile.
Die Tage folgt der Rest.

Case: Scratch-Build Fallaout Terminal

Hardware:

Änderungen werden nicht ausgeschlossen.

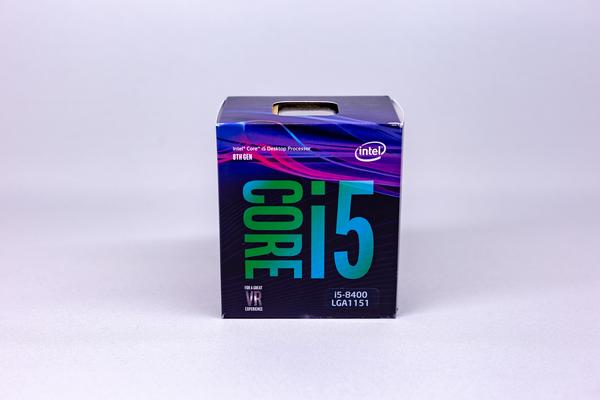

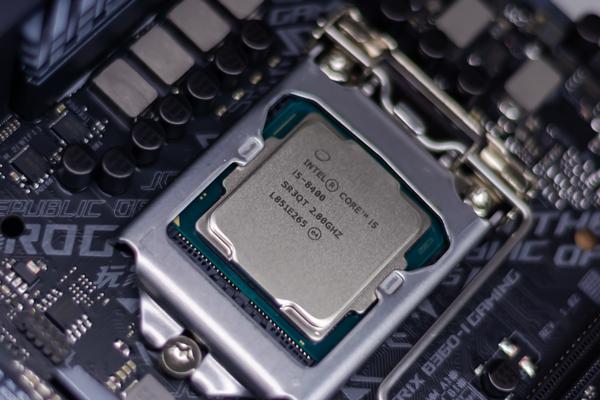

CPU: Intel Core i5-8400 2,8 GHz

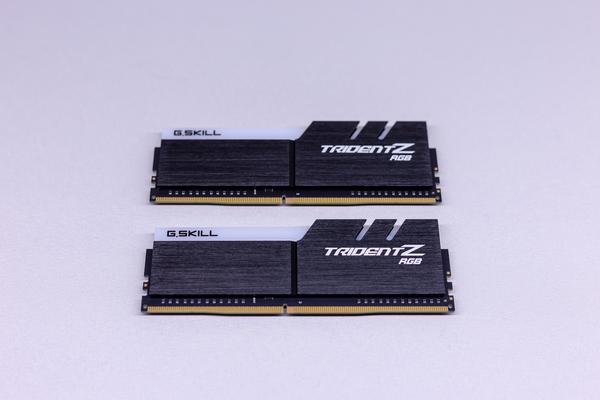

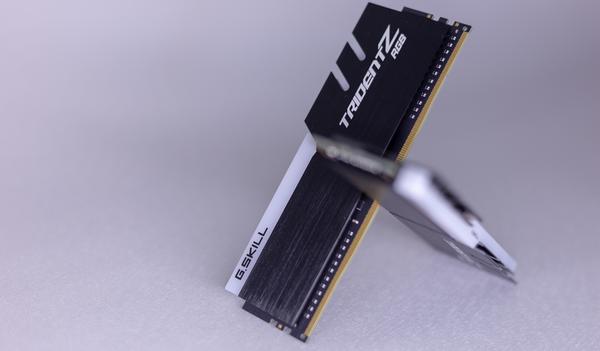

RAM: G.Skill Trident Z RGB Series, DDR4-3000, CL 16 - 16 GB Dual-Kit
PSU: Corsair CX600M (lag noch bei mir rum)

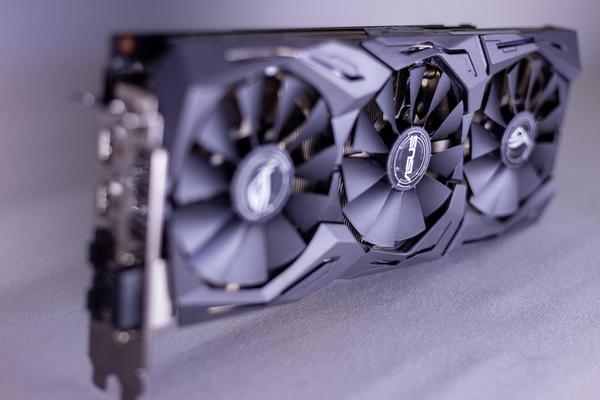

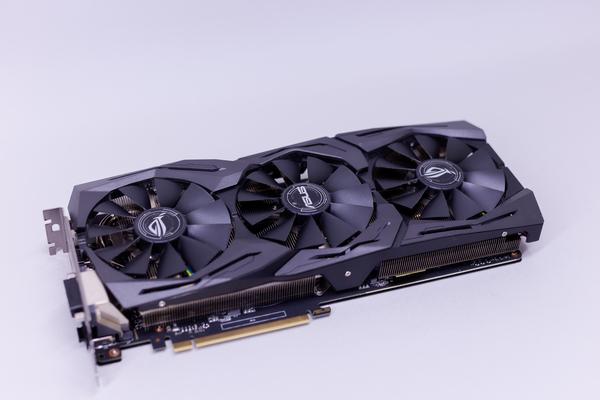

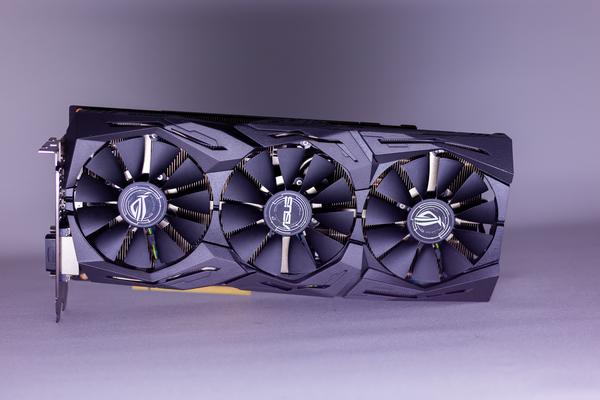

GPU: GeForce GTX 1060 STRIX 6G Gaming

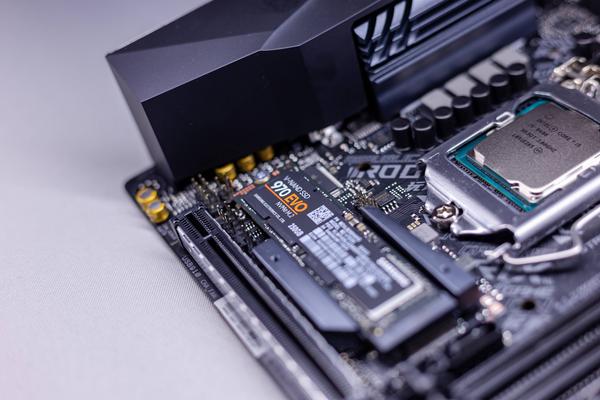

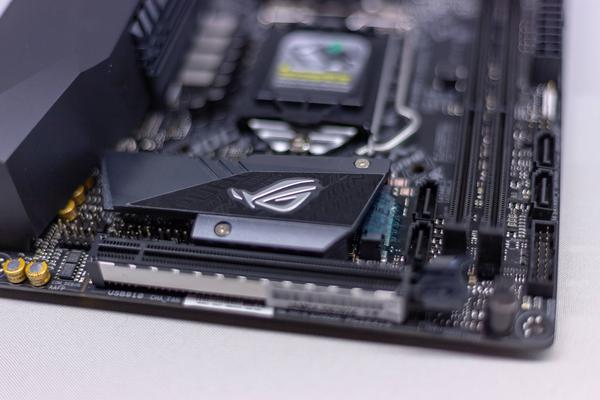

Mobo: ASUS ROG STRIX B360-I Gaming

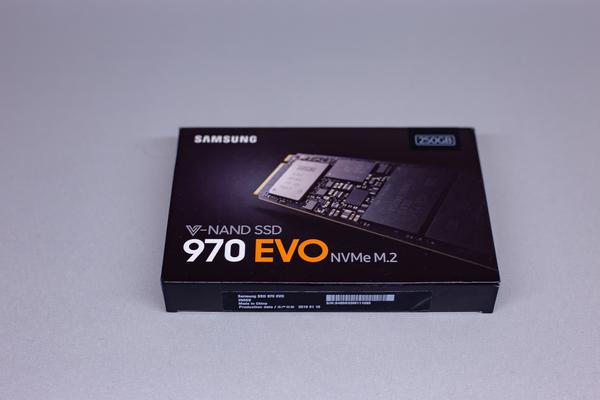

SSD: 970 EVO NVMe SSD

Kühlung:

Die Kühlung steht noch nicht fest das könnte noch etwas dauern da einige neue Produkte namhafter Hersteller auf dem Mark gekommen sind lege ich mich noch nicht 100% fest.

CPU Kühler:
GPU Kühler/Backplate:

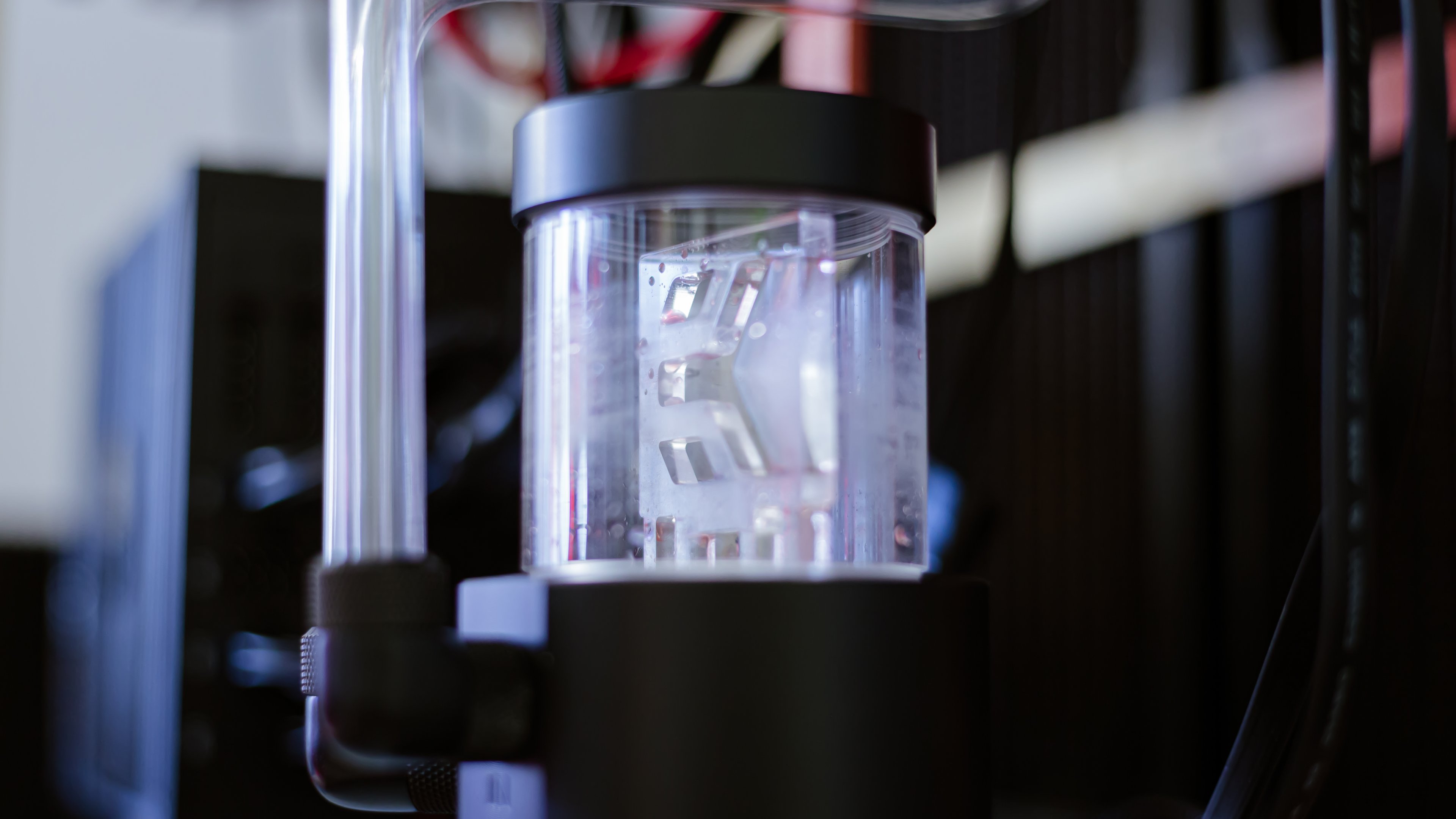

Pumpe:
Radiator:
Fittings:
Lüfter:
Tubes:

-COMING SOON-

Zubehör:

Verschiedenes: Diverse Kabel, Stecker, Plexi, Kupferdraht, Klebstoff, usw. wie immer …

Schlusswort

Es wird ein langer Weg werden aber es soll ein Erfolgreiches Projekt mit sehr schönen Details werden. Einige Stunden sind bereits investiert und können sich schon sehen lassen falls irgend welche Fragen sein sollten schreibt sie mir in die Kommentare....

In dem Sinne -PLEASE STAND BY-

Update 1Optik und einige Teile

Ein kleines Update mit den Fotos der schon vorhandenen Teile zum vergleich steht das Case von Projekt Shadow daneben um eine kleine Ahnung der Dimension zu bekommen.
Das Case ist ein ITX von Lian Li falls einige den anderen Worklog nicht gelesen haben. :fresse:

Im Vergleich sieht der Terminal groß aus nur der kleine unterschied da wird kein Monitor oder Tastatur angeschlossen das wird alles verbaut sodass er wirklich wie ein Terminal funktioniert.
Der Platz ist sehr begrenzt und muss gut genutzt werden.

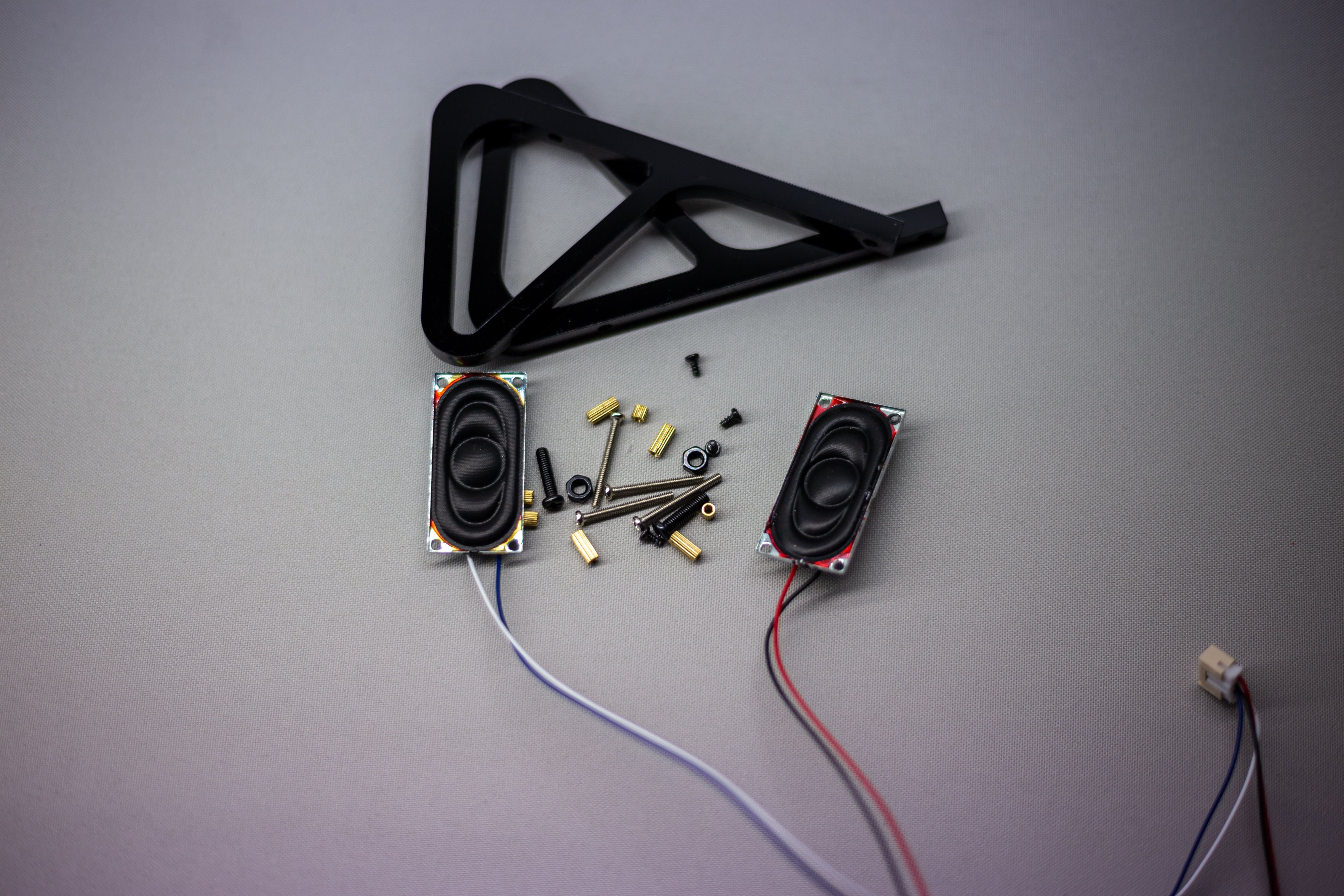

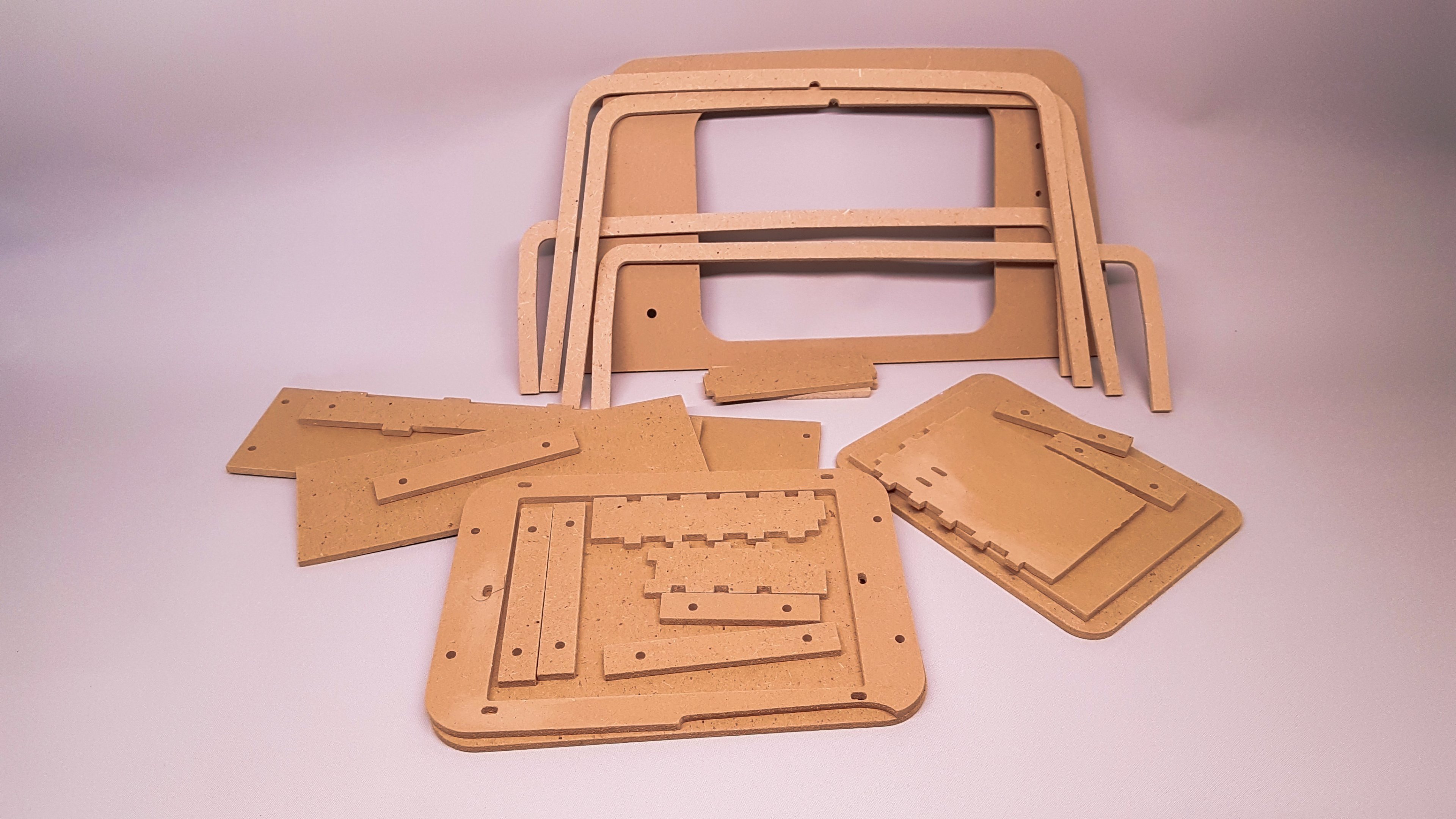

Hier noch die Fotos mit den restlichen Einzelteile wie gesagt die 3D-Drucker Teile fehlen noch ich habe Passendes Filament bestellt und warte bis es eintrifft. Das Drucken wird einige Zeit in Anspruch nehmen da einige größere Teile dabei sind.

Ein Dank geht auch an meine Sponsoren:

Nuka Cola für reichlich Erfrischung!!

Red Rocket für den Sprit den ich brauche um zum Baumarkt zu fahren xD

RobCo für einige lustige aber auch nervige Terminals in Fallout xD

Die ersten Teile aus dem Drucker... xD

Nach einigen Problemen am Anfang und einer Bestellung neuen Filaments lief es eigentlich für den Anfang nicht so übel als gedacht...
Die ersten Tests mit dem Drucker waren dann doch mehr aufwand als gedacht zudem kam noch dass ich mich erst einlesen musste aber bis jetzt bin ich zufrieden und glücklich darüber dass meine Anschaffung doch nicht umsonst war xD

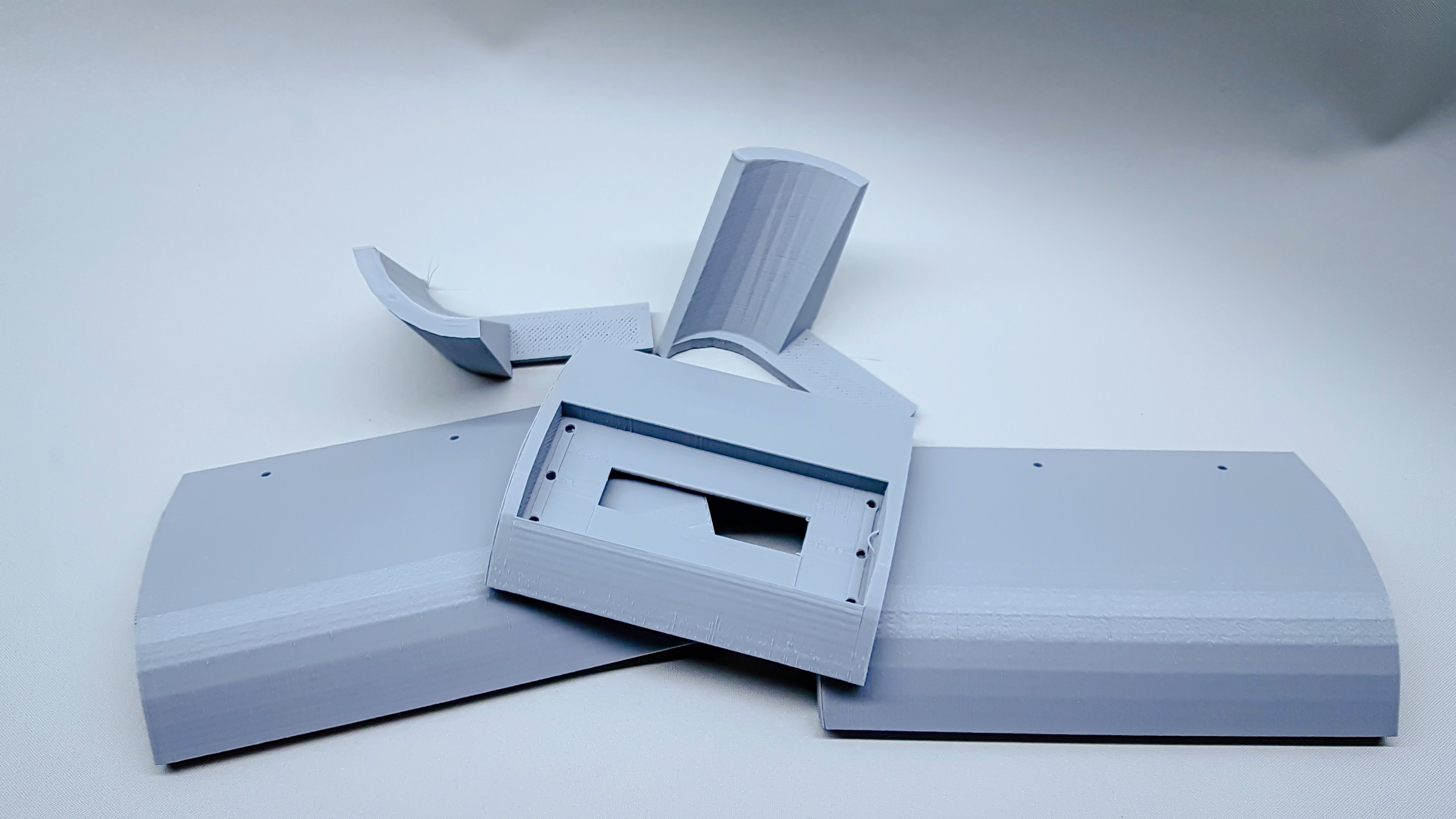

Die ersten Teile aus dem Drucker natürlich konnte ich nicht die kleinen Elemente drucken sondern gleich die größten die ich gefunden habe :fresse2:

Es ist nicht Perfekt etwas Übung und Google muss noch sein wie man hier sehen kann. Laut Google ist das Bett des Druckers zu kalt so ist der Temperatur unterschied zu groß von Düse und aushärtenden Filament deshalb wölbt sich das Bauteil.
Leider kann man es so nicht verwenden muss ich wohl nochmal ran aber aus Fehlern lernt man so soll es beim zweiten mal nicht aussehen.
Da es etwas mehr Zeit verschlingt als gedacht versuche ich nun auch nachts zu drucken sonst wird das heuer nichts mehr mit dem Terminal xD

Zudem kommt noch eine Überraschung die Wartezeit auf die 3D-Druckteile wird mit etwas anderem überbrückt was für das Projekt auch nötig ist...

Das Chaos...

Einen schönen guten Abend wünsche ich!

Lange ist es her aber ich war keinesfalls untätig und bin am Projekt etwas weiter gekommen.
Die 3D-Drucke sind soweit alle fertig es kann gut sein, dass noch das ein oder andere dazu kommen wird aber das ist jetzt das kleinste Problem...

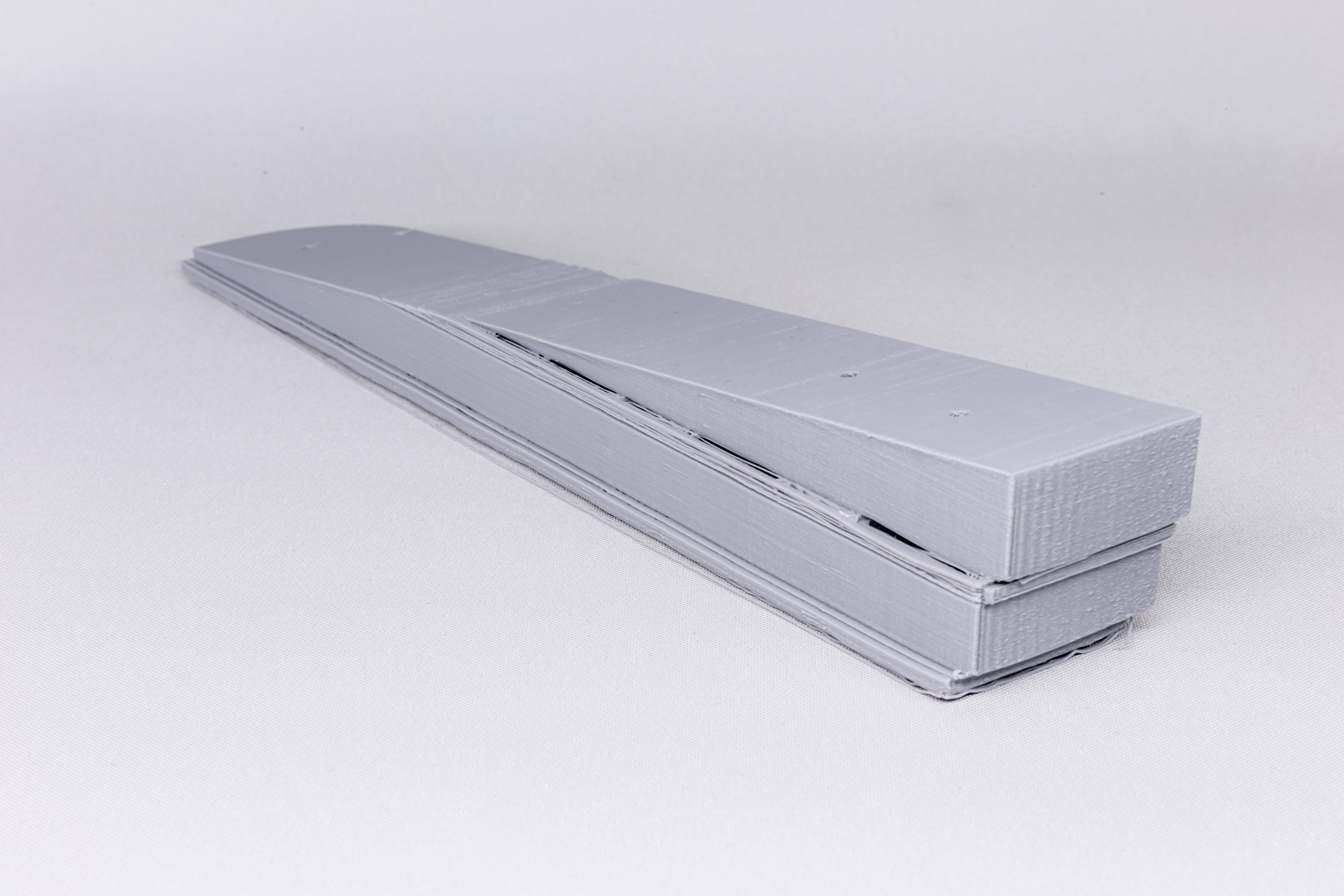

Mit dem "wrap" der 3D Drucke durfte ich euch bereits mein erstes Problem beschreiben mit dem Post weiter oben. Das Problem war dann doch schneller gelöst als gedacht aber es trat im laufe der Arbeit so gut wie alle Probleme auf die es beim 3D Druck gibt. xD
Zur Übersicht packe ich die Fotos in die Spoiler und die Beschreibung des Problems darunter das sollte es Übersichtlicher machen.

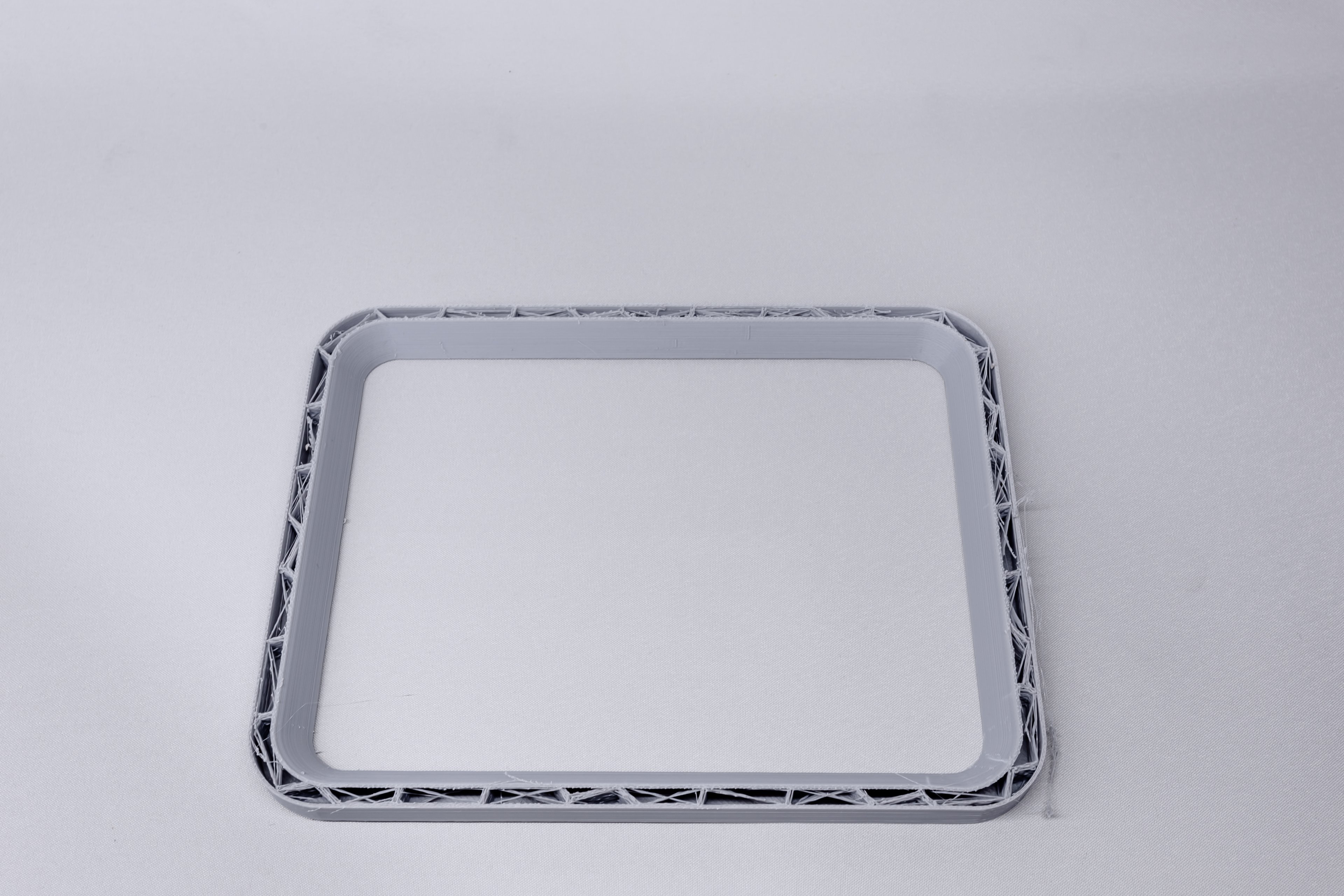

Der Rahmen für den Bildschirm war eines der größten Teile die mit dem Drucker gedruckt wurden die höhe war kein Problem aber die Dimensionen des Rahmens sind sehr groß, im Slicer das Programm mit dem der G-Code generiert wird eine ungefähre Zeit ausgegeben wie lange der Druck dauern wird, bei dem Teil waren es um die 17 Stunden.
Also mehr als eine Nacht... Am nächsten Morgen vor dem Weg zur Arbeit warf ich einen Blick auf den Druck und da gab es dann ein böses Erwachen. 😕
Die Düse fuhr leer über die Kontur, mir war am Anfang nicht ganz klar was genau los war aber das gute alte Internet gab mir den Hinweis auf eine verstopfte Düse.
Nach einigen missglückten Reinigungsversuche wurde die Düse getauscht und es lief wieder alles Einwand frei.

Dieser Druck ist verschoben, so etwas passiert nur wenn Steps fehlen oder wenn der Riemen der den Druckkopf antreibt Zähne überspringt durch zu wenig Spannung am Riemen.
Bei mir war es zum glück nur zu wenig Spannung das war dann relativ schnell repariert aber wieder um die 8 Stunden umsonst gedruckt.

Das nächste Problem hat mit zu wenig Haftung des Druckes am Druckbett zu tun wie im Bild zu sehen ist der Druck umgefallen... xD
Die Lösung nennt sich "Brim" d.h. die ersten Layer des Teils werden breiter als das Teil gedruckt somit ist die Haftung am Druckbett besser.

Ich komme aus dem schönen Südtirol (Italien) und am 13 November gabs um die 50cm neu Schnee Nachts. Der Schnee zog auch einige Probleme mit sich und eins waren Stromausfälle.
Besser keinen Strom als eine Lawine.... :hail:

Fast am Ende des Druckes gabs Mittagessen und als ich fertig war fand ich den umgefallen Druck vor... xD

Nach vielen Problemen und Rückschlägen kam ich dann doch zum Ende, die Drucke für den Fallout-Mod sind alle fertig dann passierte das...

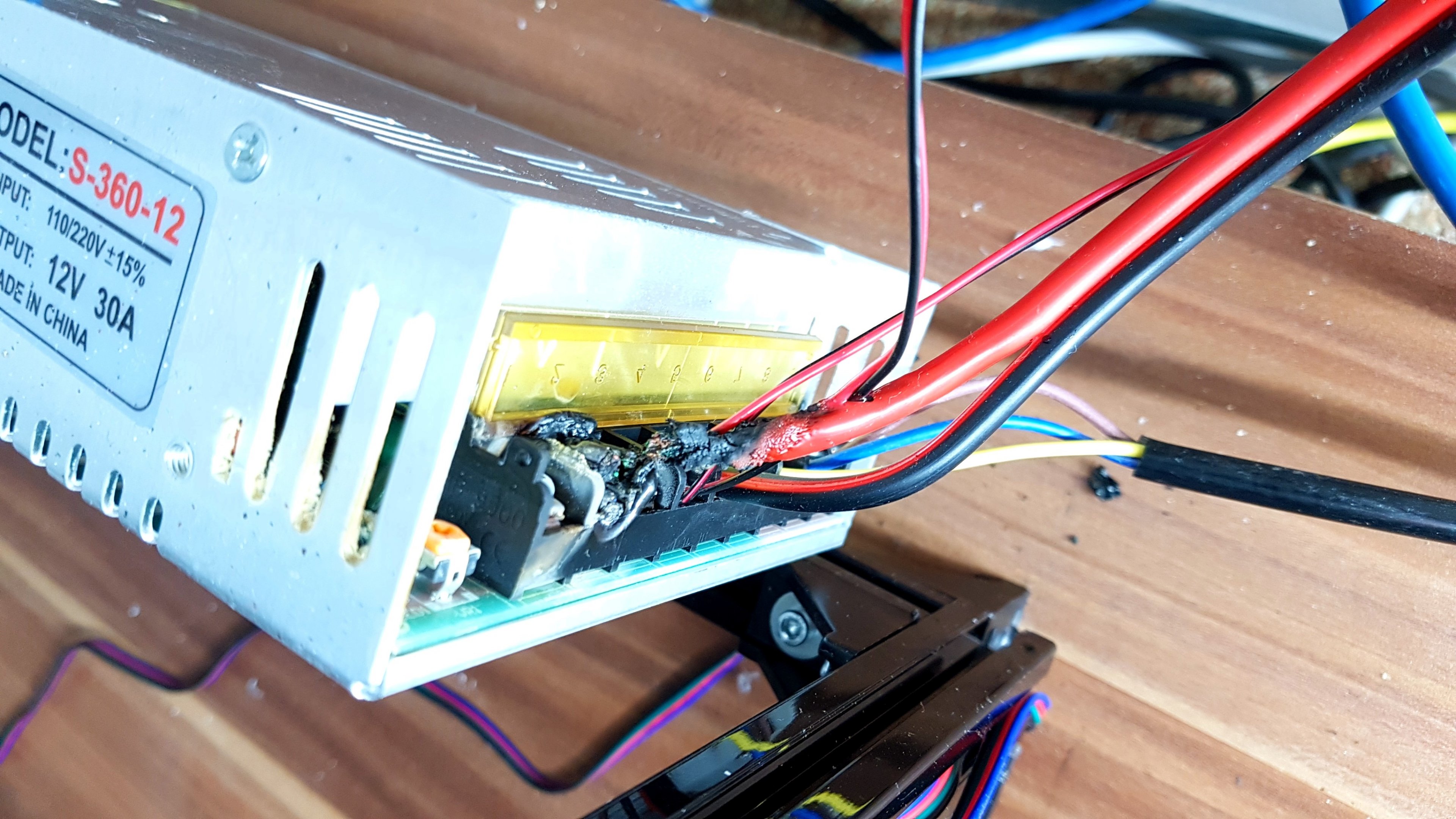

Durch einen losen Kabel wäre mir fast meine Werkstatt abgeraucht

:wut:
Da hatte ich wirklich noch einmal Glück im Unglück!! Nach dem Vorfall kontaktierte ich sofort den Ebay Verkäufer der mir ein neues Board geschickt hat das Netzteil werde ich durch ein PC-Netzteil tauschen das ist leiser und doch etwas effektiver als die billig Teile!

Aber es sieht bis jetzt gut aus!!

Nun als der Drucker so vor sich hin arbeitete war mir doch etwas langweilig...

Ihr wisst doch noch den J.A.R.V.I.S. Mod, ist schon etwas länger her.
Da wurden 2 240mm Radiatoren verbaut und die werden nun im Fallout Mod gebraucht da musste eine Alternative her und da ich ja zeit hatte weil das drucken doch etwas viel Zeit in Anspruch genommen hat als gedacht wurde J.A.R.V.I.S. umgebaut...

Die Szene als Tony den kleine Jungen im Schuppen trifft ist euch sicher bekannt nehme ich an wenn nicht hier ist sie...

Tony repariert seinen Anzug mittels Haushaltsgegenstände, so in etwa kam es mir auch vor als ich das neue Gehäuse gebaut habe.

Da die Kühlung für die CPU und GPU nicht ausreichend waren kam mir die Idee einen Kumpel von mir zu fragen ob er noch die Monster Radiatoren seines Servers bei sich zuhause rum liegen hat.

Gesagt... Getan...

Zuerst sollten nur die 240 Radiatoren aus dem Gehäuse ausgebaut werden und für die 2 neuen 540mm ein Alu-Rahmen gebaut werden und mit Softtubes angeschlossen werden... In der Theorie eigentlich ganz einfach aber die Praxis naja.
Es lief dann soweit hinaus, dass ich mir ein Komplett neues Gehäuse gebaut habe.

Es sollte ein einfaches Gehäuse werden...

Es dann RoT/Gold zu lackieren und den Mainboard-Tray mit LED zu beleuchten war dann doch nicht geplant... xD

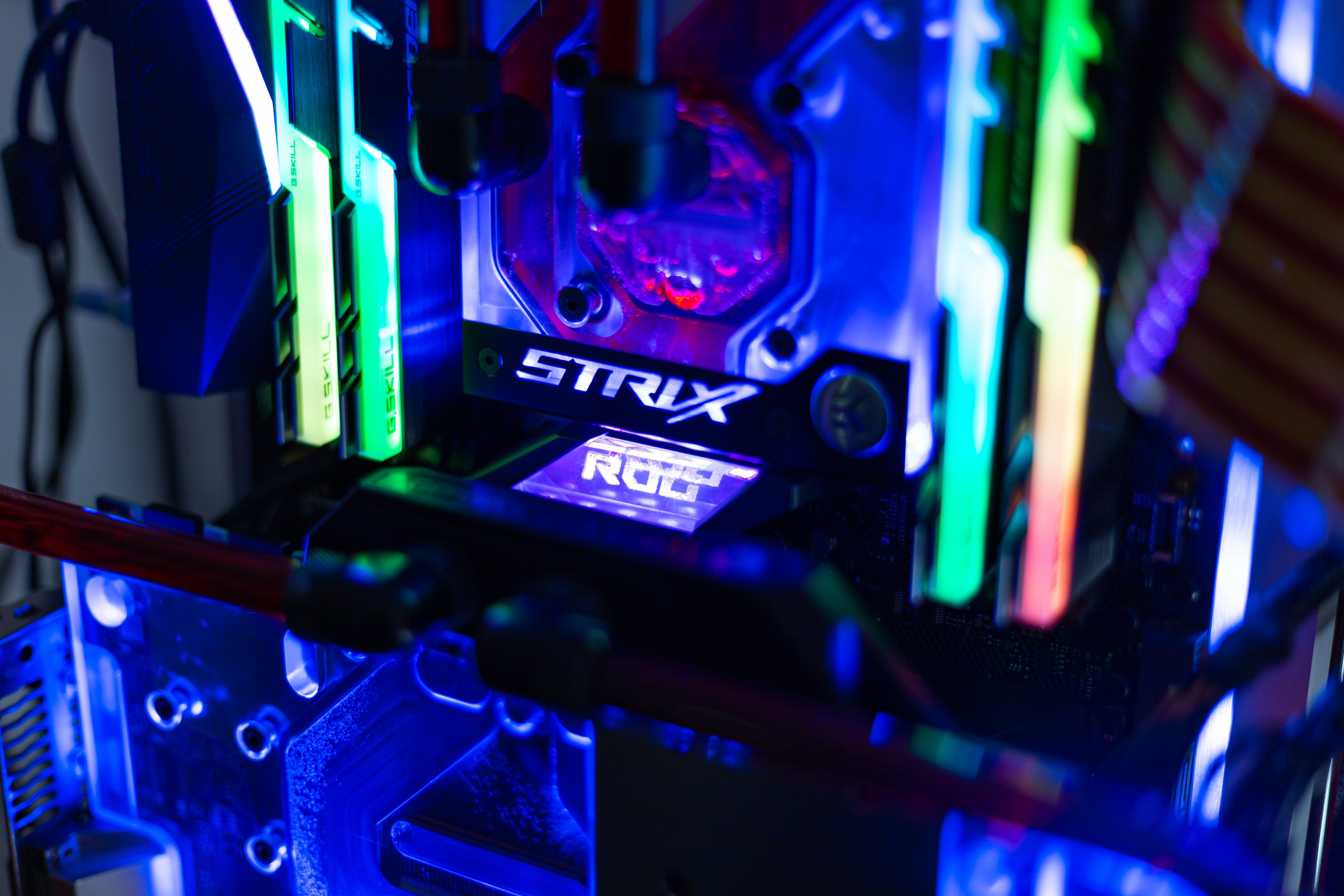

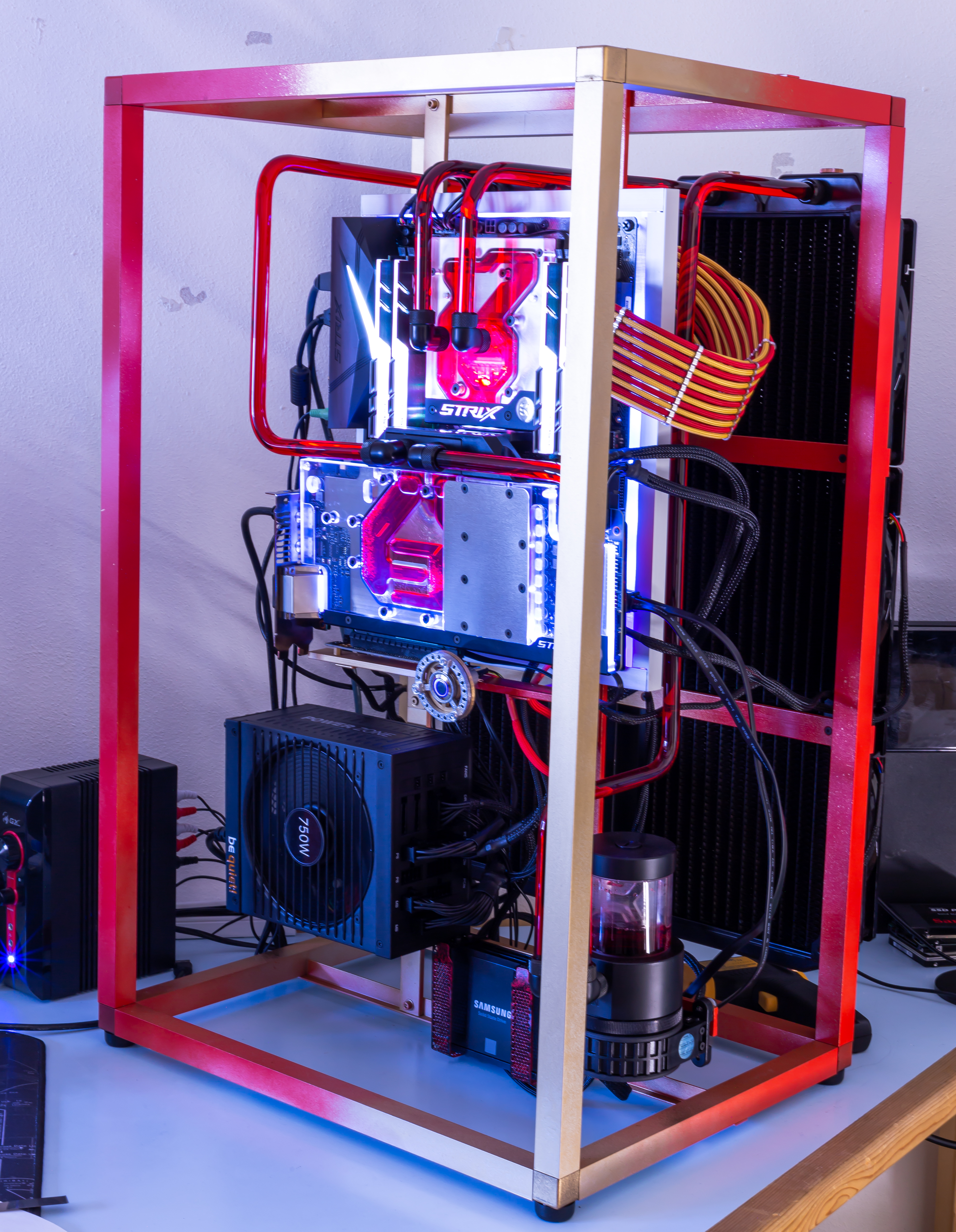

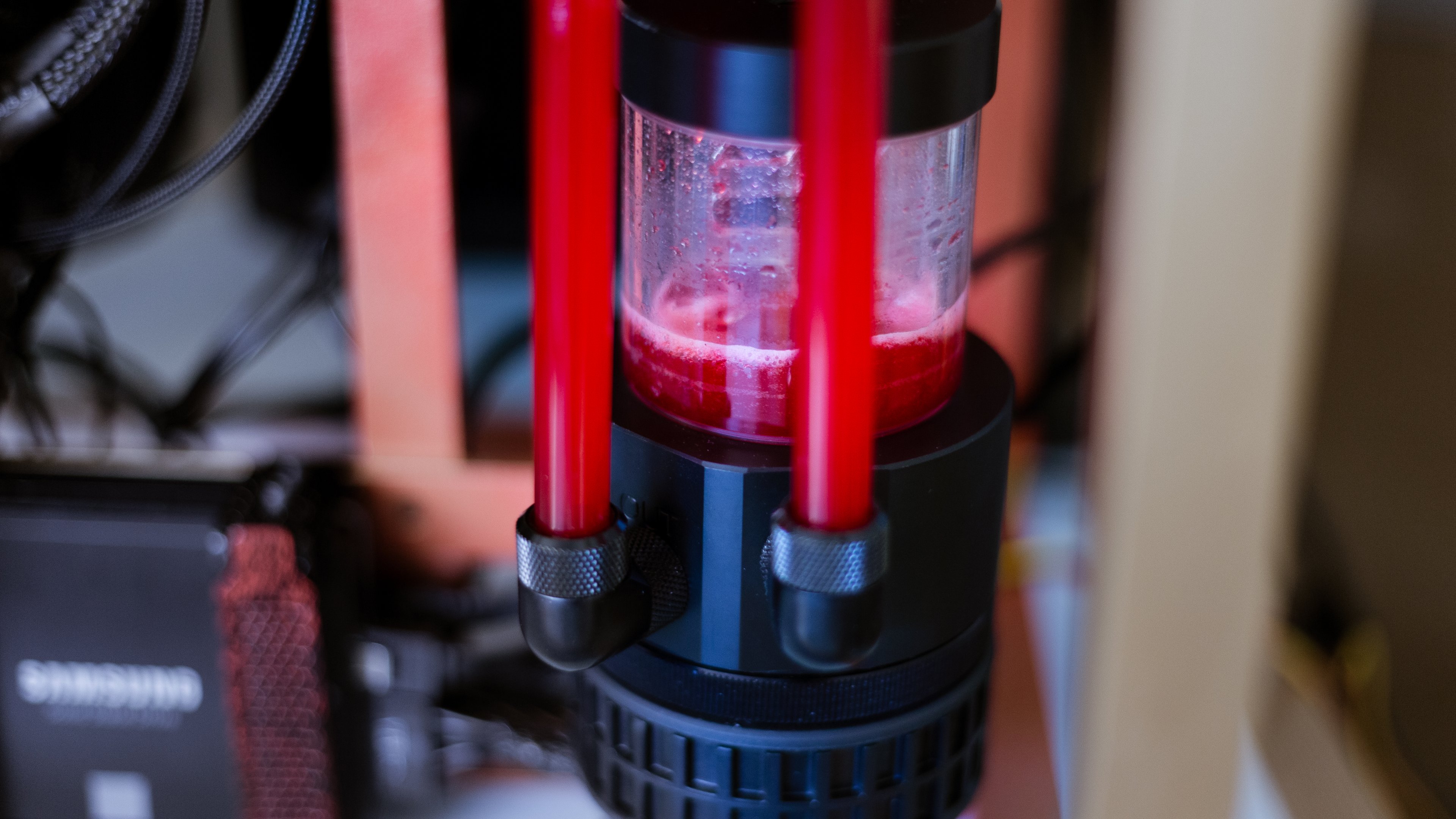

Darf ich euch vorstellen J.A.R.V.I.S. MK1.1

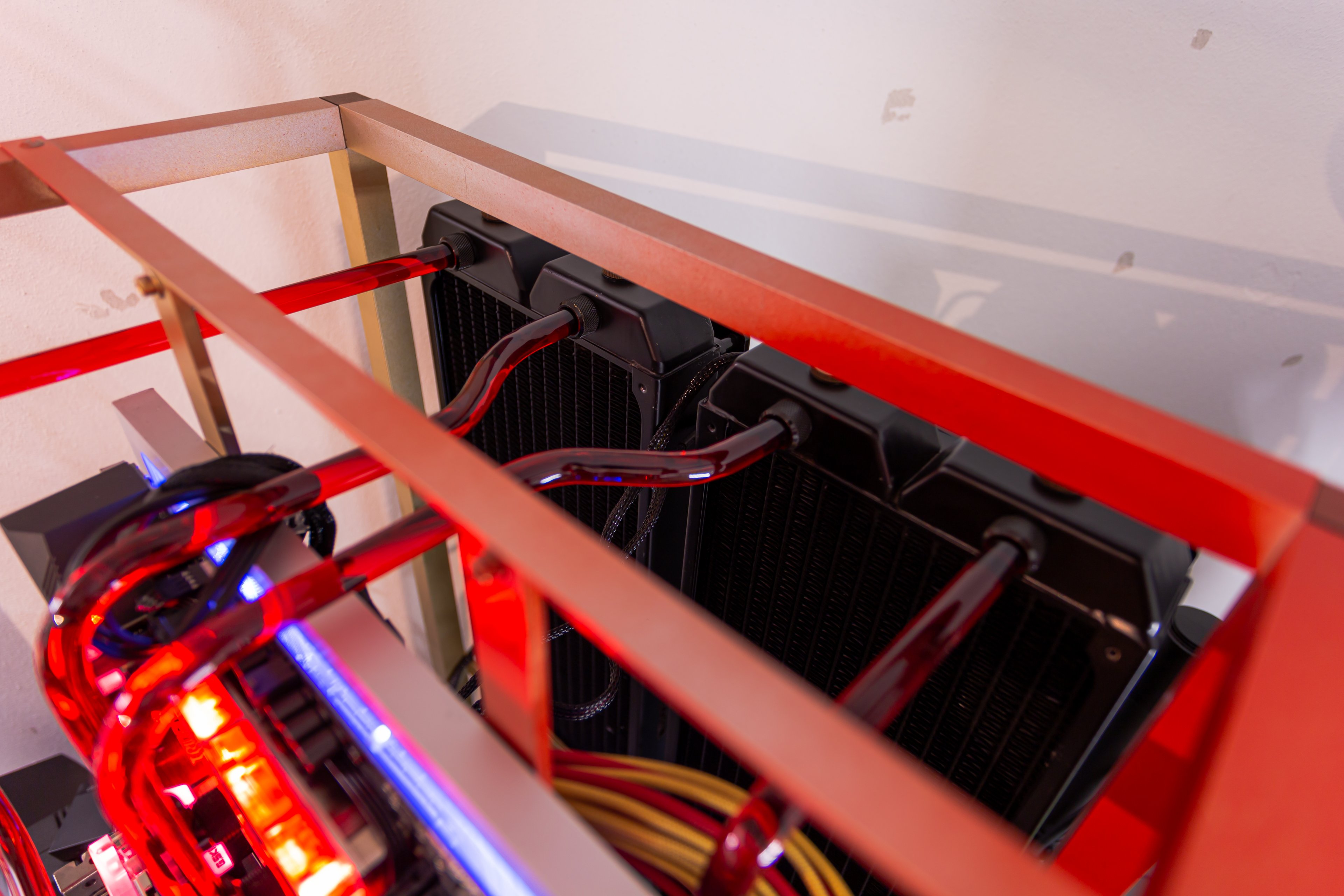

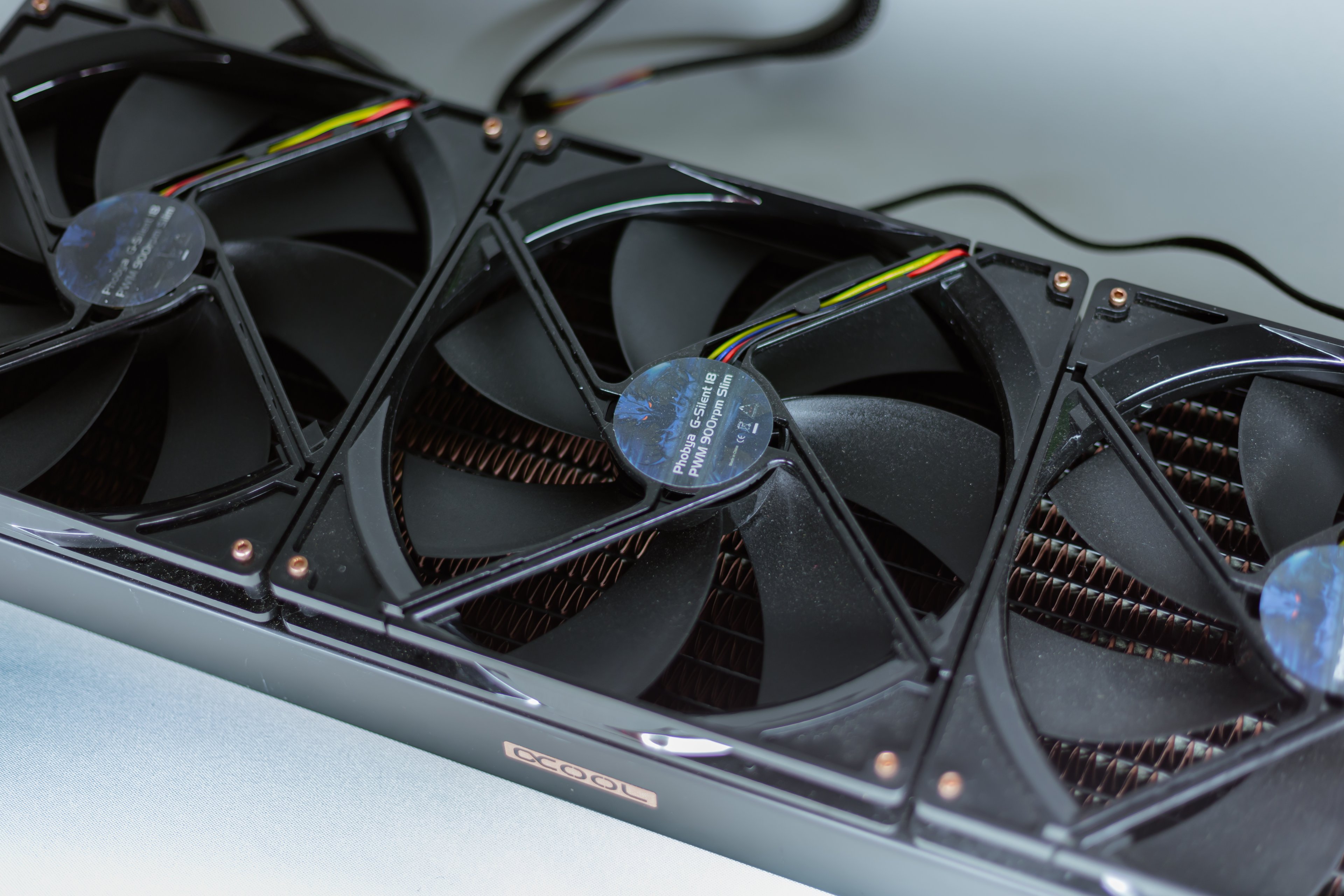

Die Hardware blieb die selbe nur kamen 2 540mm Radiatoren und etwas Alu hinzu und neue Hardtubes.

Die Temps sind weit besser so letztens mit 1 Stunde Farcry 5 auf Ultra Settings waren es max 35 °C mit den 2 240 Radiatoren waren es um die 45-50 °C aber wenn etwas Zeit da ist könnte ich einige Test machen.

Nun habe ich die 2 Radiatoren die für ein weiterkommen wichtig waren jetzt können die eingepasst werden da es etwas an Luftstrom mangelt muss wahrscheinlich die Bodenplatte und die inneren Rippen des Terminals angepasst werden dazu gibt es aber später mehr sobald die gezeichnet sind das dient zum Lasern der Teile aus Aluminiumblech.
Das verleiht dem ganzen etwas mehr Stabilität und wird nach her einfacher im Zusammenbau sein.

Zum Abschluss gibt es noch eine Überraschung mir ist noch etwas außergewöhnliches für das Terminal in den sinn gekommen

PS: Nächstes Update wird nicht so lang werden!

Ein Lichtblick....

Ich wünsche allen ein schönes und gesundes neues Jahr!

Ein kleines Update habe ich für euch und vielleicht gibt es auch einige Ideen die mir weiterhelfen könnten.

Vorab schon eine Entschuldigung die Fotos sind mit meinen Handy gemacht da an der Canon der Akku fertig war... xD

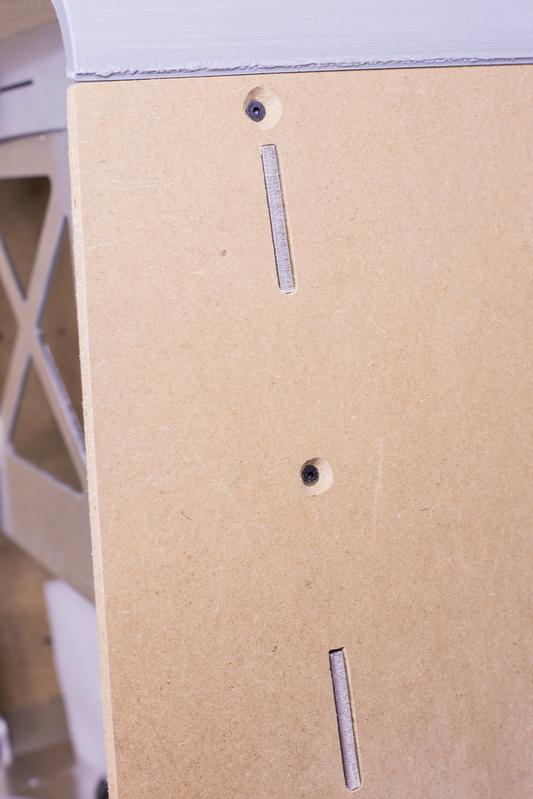

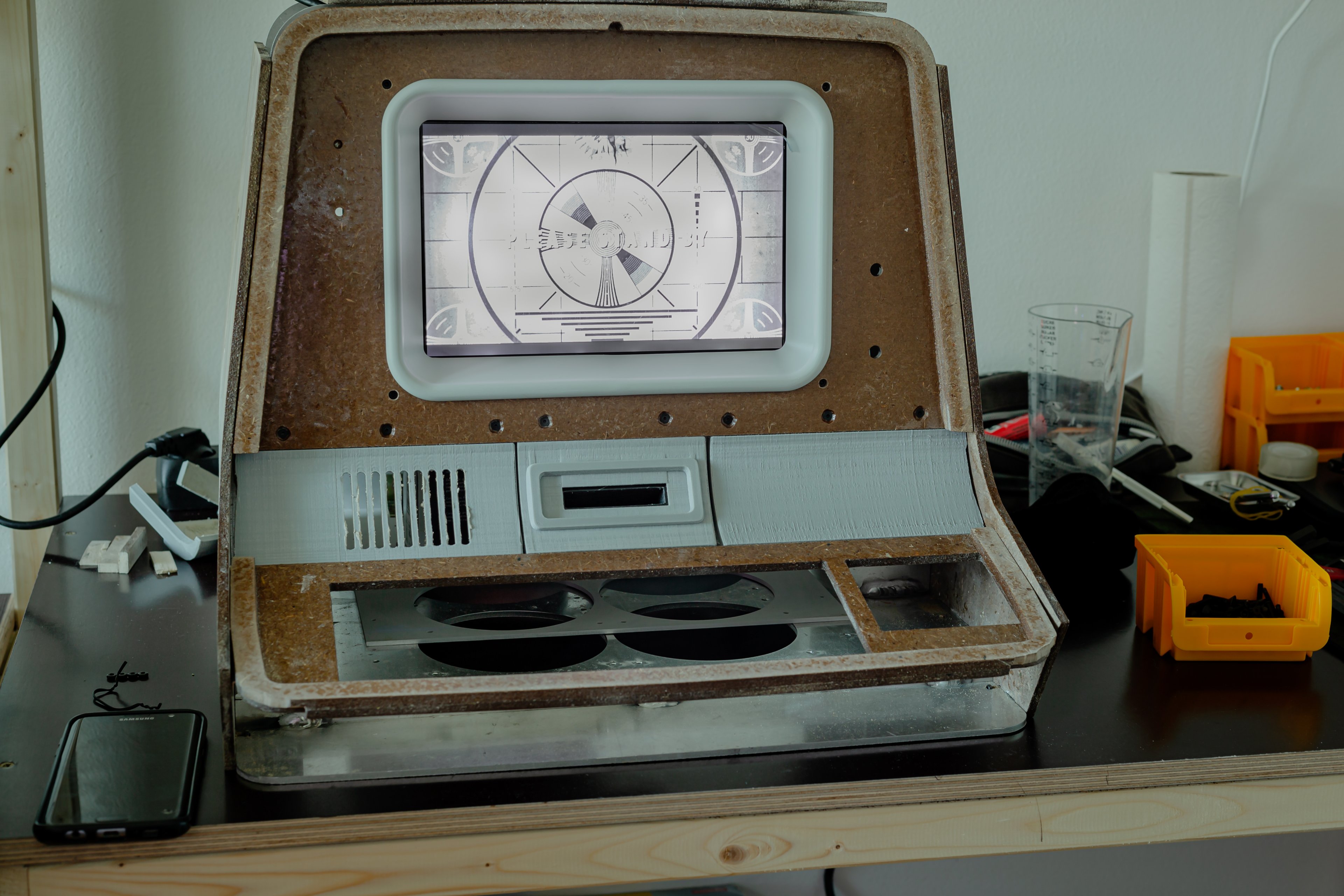

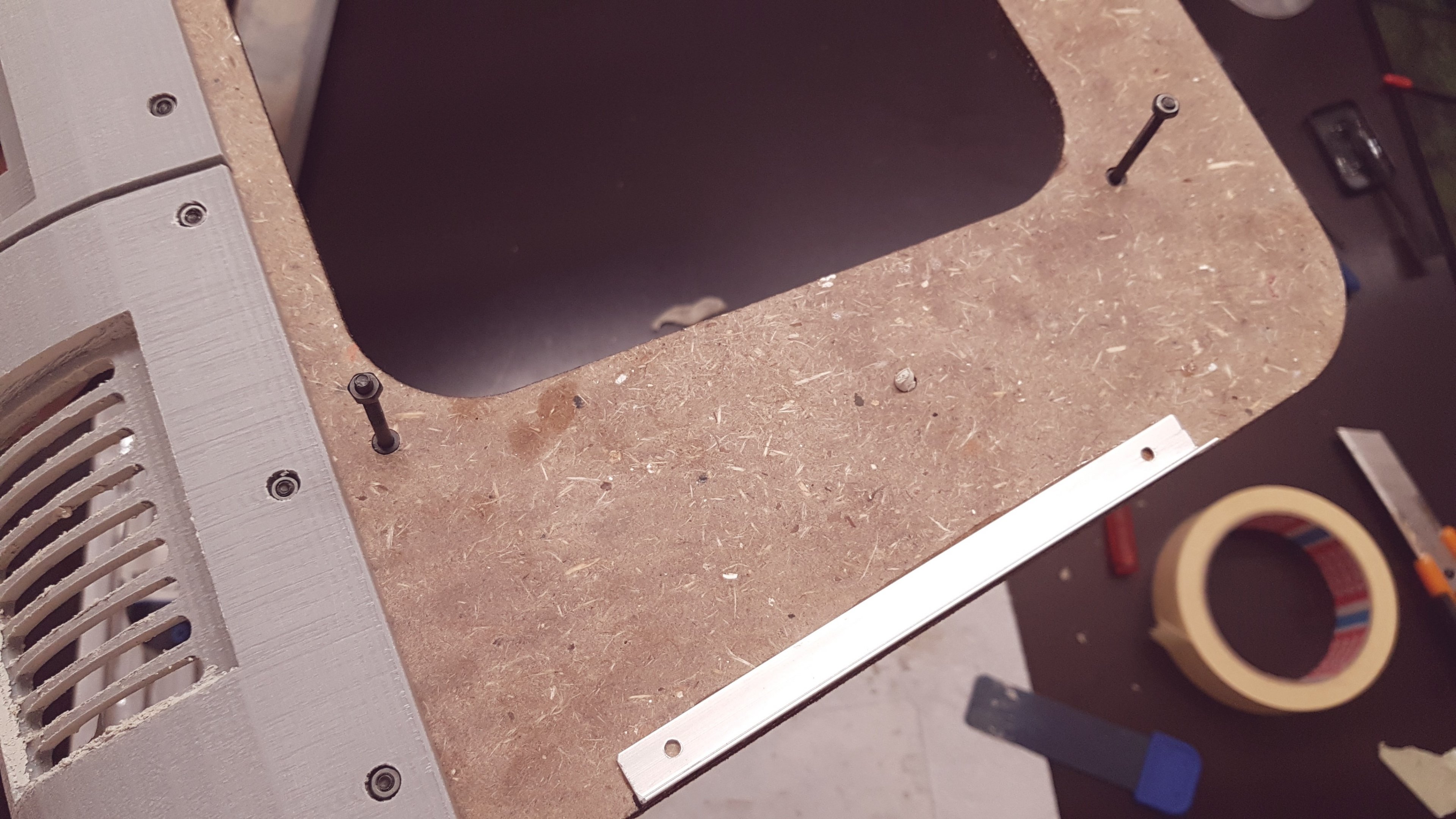

Ich habe den Terminal erst mal provisorisch zusammen gestellt gehalten wird er vom Klebeband wie man sehen kann.
Sobald das alles zum ende kommt werden die schlitze noch versiegelt sodass man dann beim Lackieren keine Fugen mehr sehen kann.

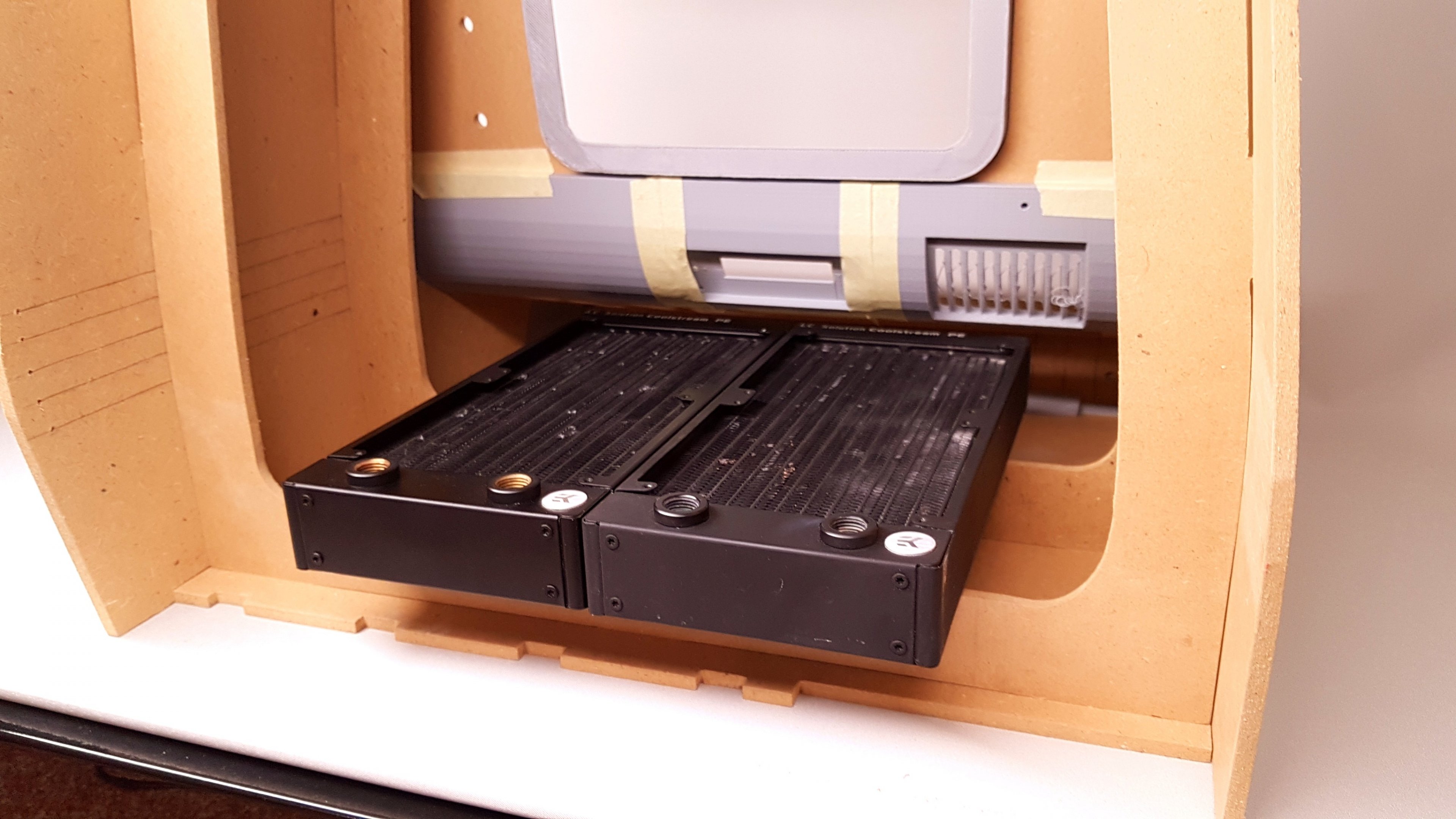

Mein größtes Problem sind die 2 Radis da von unten keine Frischluft einströmen kann...

Wie man unschwer erkennen kann ist leider so kein Platz für die 2 denn vorne am schlitz wird dann noch etwas montiert das Terminal einzuschalten das nimmt noch etwas Platz ein.
Eine Idee wär die Grundplatte neu zu gestalten und zwar mit einem Absatz von 3 cm und so breit wie die beiden Radis so hätte ich Frischluft und gute Kühlung.
Die Platte wird dann mittels Laser geschnitten und gebogen zudem würde ich noch die inneren Rippen mit machen so ist das in sich auch noch alles stabiler.
Für Mainboard und Graka wird ein Alu-Tray gefertigt wenn möglich alles abnehmbar um besser dran arbeiten zu können.
Das Netzteil wird an in die Rückseite der Terminals integriert werden.

AutoCAD Teil 1

Lange ist es her dass es ein Update gegeben hat aber das hat auch seine Gründe. :d

So einfach mal den Boden etwas anheben um den Radiatoren Frischluft zu verschaffen war dann doch nicht, es stellte sich ein Problem an das nächste zudem war da noch was mit einem Mainboard-Tray

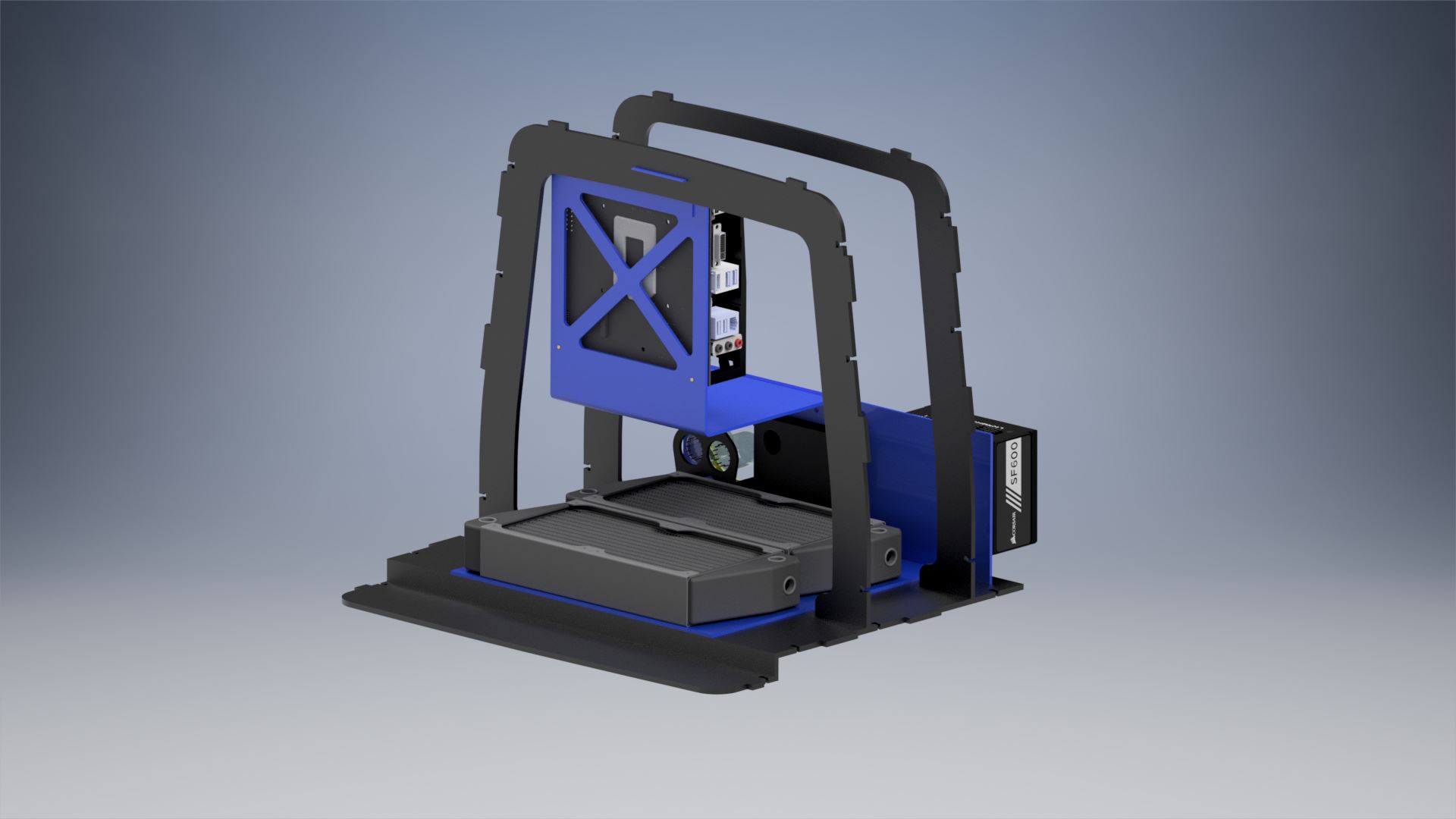

und so habe ich nun viel Zeit und Nerven in ein gutes CAD-Modell investiert das ist nun das Ergebnis.

Es ist noch nicht final aber ich dachte mir vielleicht sollte ich doch ein Update für die Foren erstellen xD

Es ist noch einiges anzupassen und vor allem noch einiges einzupassen was noch rein soll aber das sollte jetzt doch etwas schneller gehen wie bis jetzt.

Ich wünsche noch einen schönen Abend und bis zum nächsten Update

Es fehlt nun leider noch das letzte Update sobald das hier online ist werde ich es noch nachtragen.

Vielen dank fürs lesen und ich wünsche einen schönen Abend.

dahkenny · 12. März 2020

Auch wenn Fallout garnicht meine Spieleserie ist, tolles Projekt und ein toller Buildlog soweit. Viel Erfolg und vor allem viel Spaß dabei!

ivory2k20 · 12. März 2020

Noch die letzten 2 Updates danke an den Admin für das schnelle freischalten!

AutoCAD Teil 2

Guten Abend,

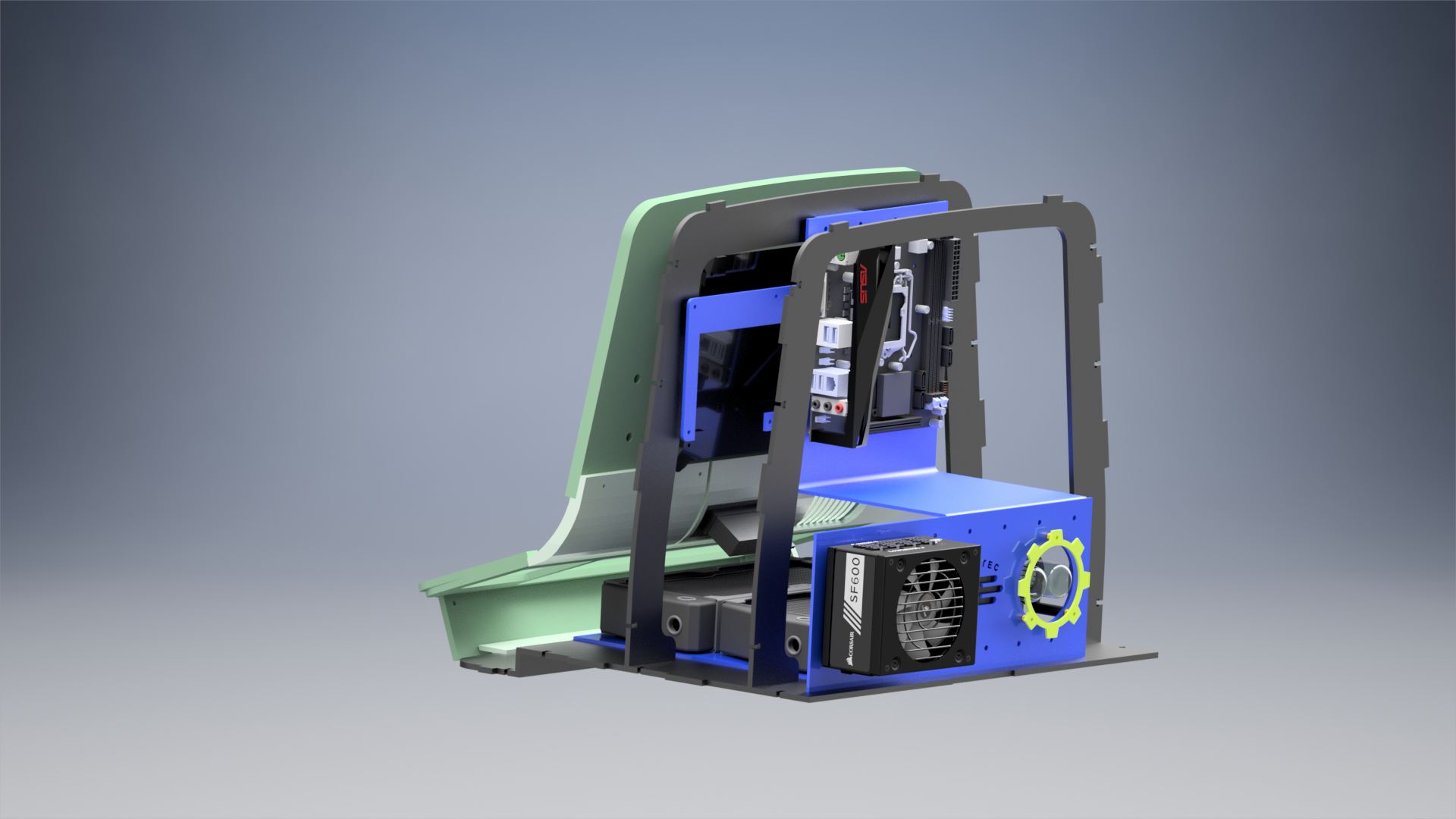

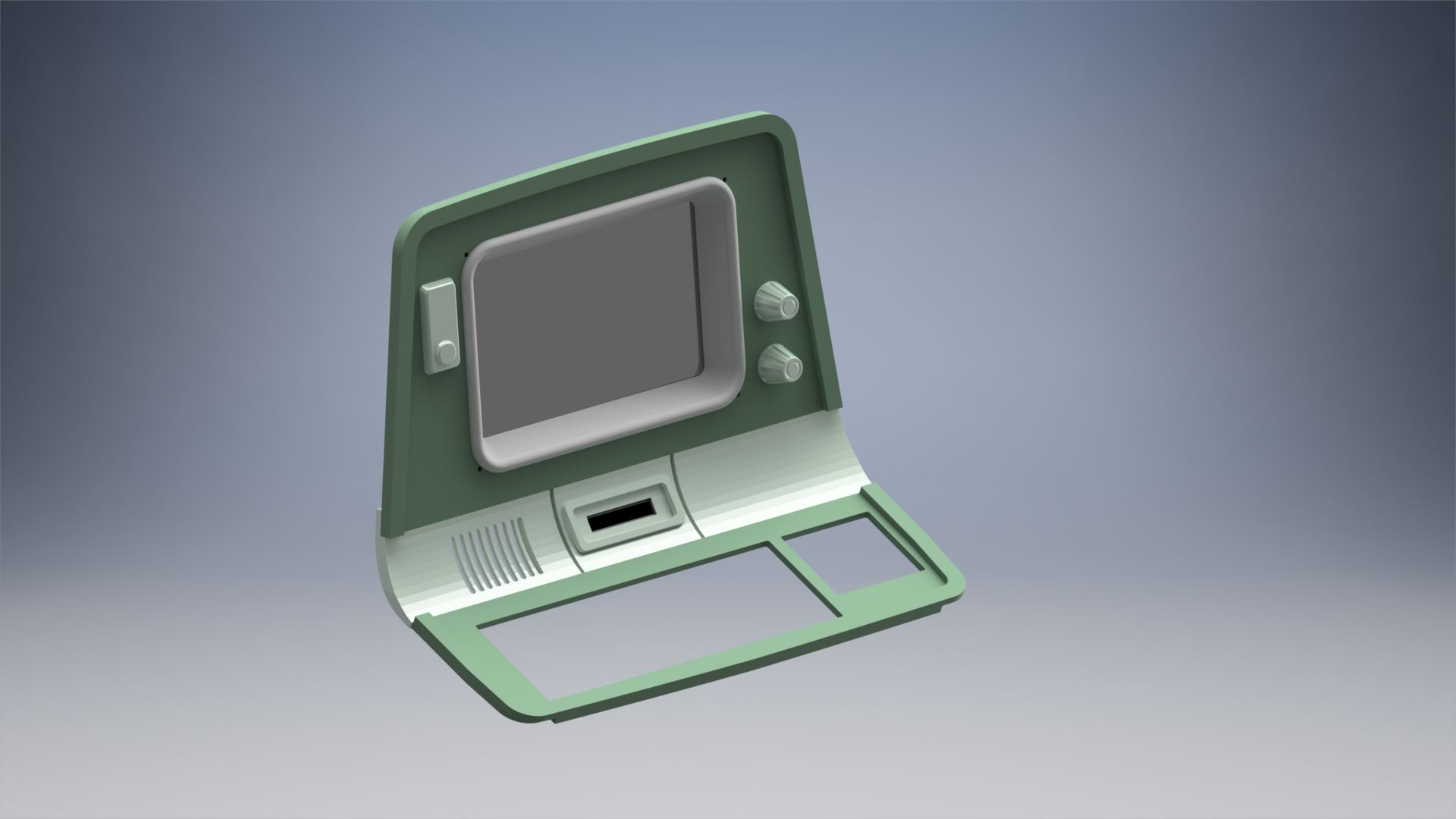

Ein weiteres Update nun bin ich zu 90% fertig mit dem CAD-Modell nun kann es mit dem Lasern dein Alu Teile los gehen und es kommen noch einige 3D-Druck Teile dazu.

Leider gibt es diesmal wieder nur ein Bild aus dem Inventor.

Die Einzelbilder mit Erklärung kommen die Tage noch es ist leider schon etwas spät

Die Hardware ist nur zum verstehen der Dimension des Terminal leider hab ich meine nicht als CAD-Modell xD

Wünsche noch einen schönen Abend falls Fragen sein sollten dann bitte ab damit in die Kommentare.

Viele schöne Sachen xD

Habe wieder etwas für euch.
Auf Amazon bin ich auf einige nützliche Dinge gestoßen die auch ein Update des Worklogs verdienen.

Da alles in einem sein soll musste ein Display her das auch proportional auch in das Terminal passt zudem auch mindestens 1080p liefert. Nach einen sehr langen Suche bin ich zum Glück auch fündig geworden.

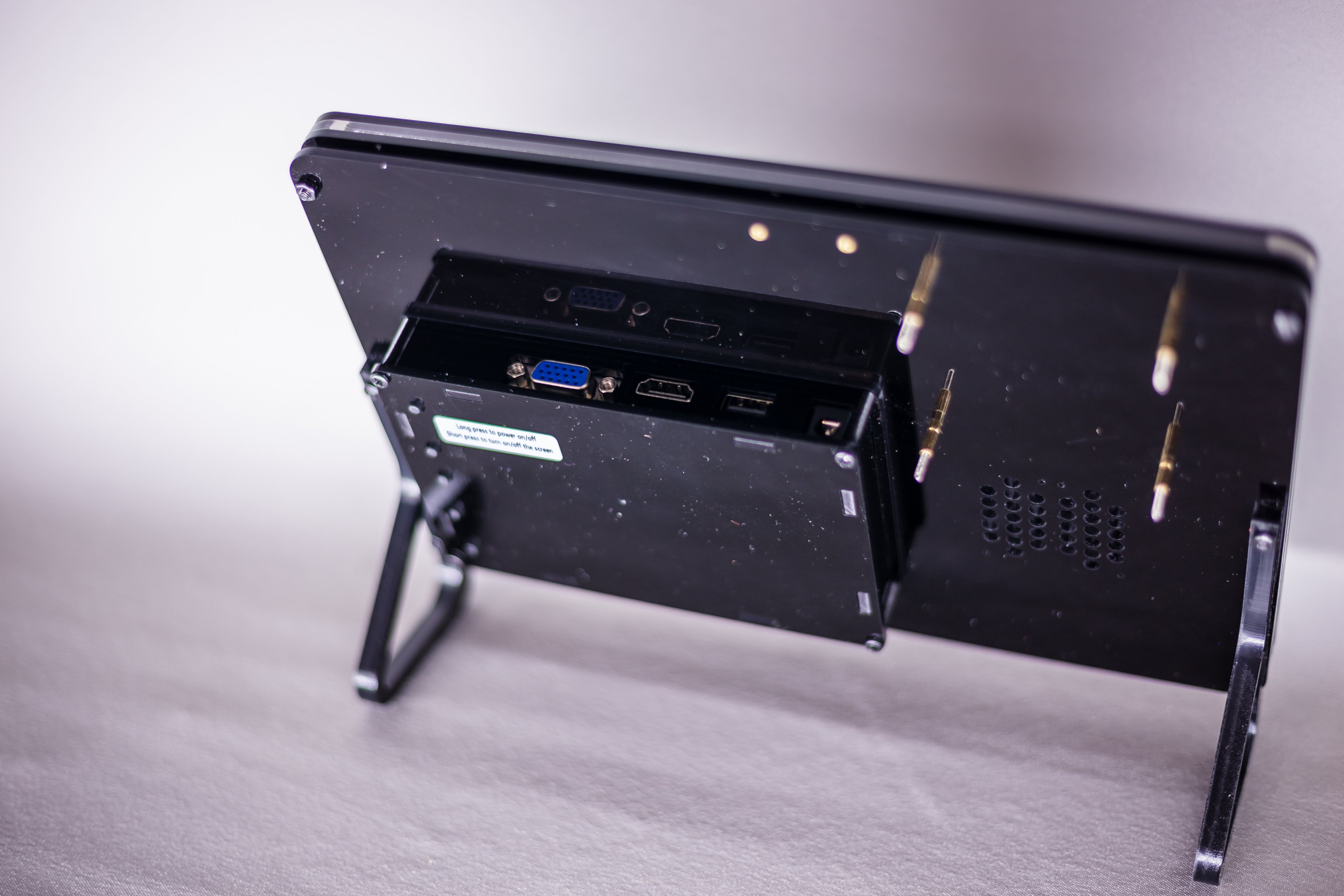

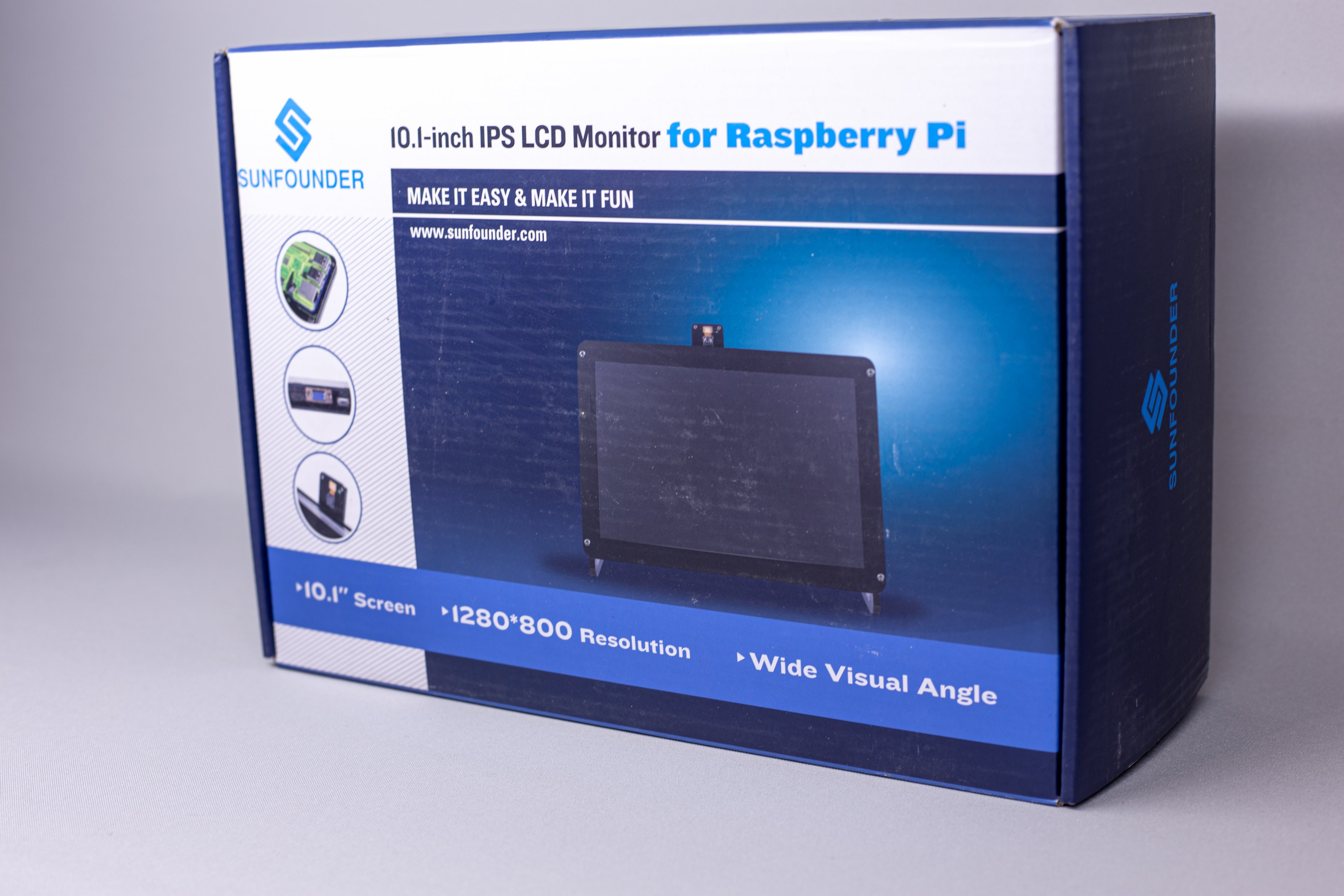

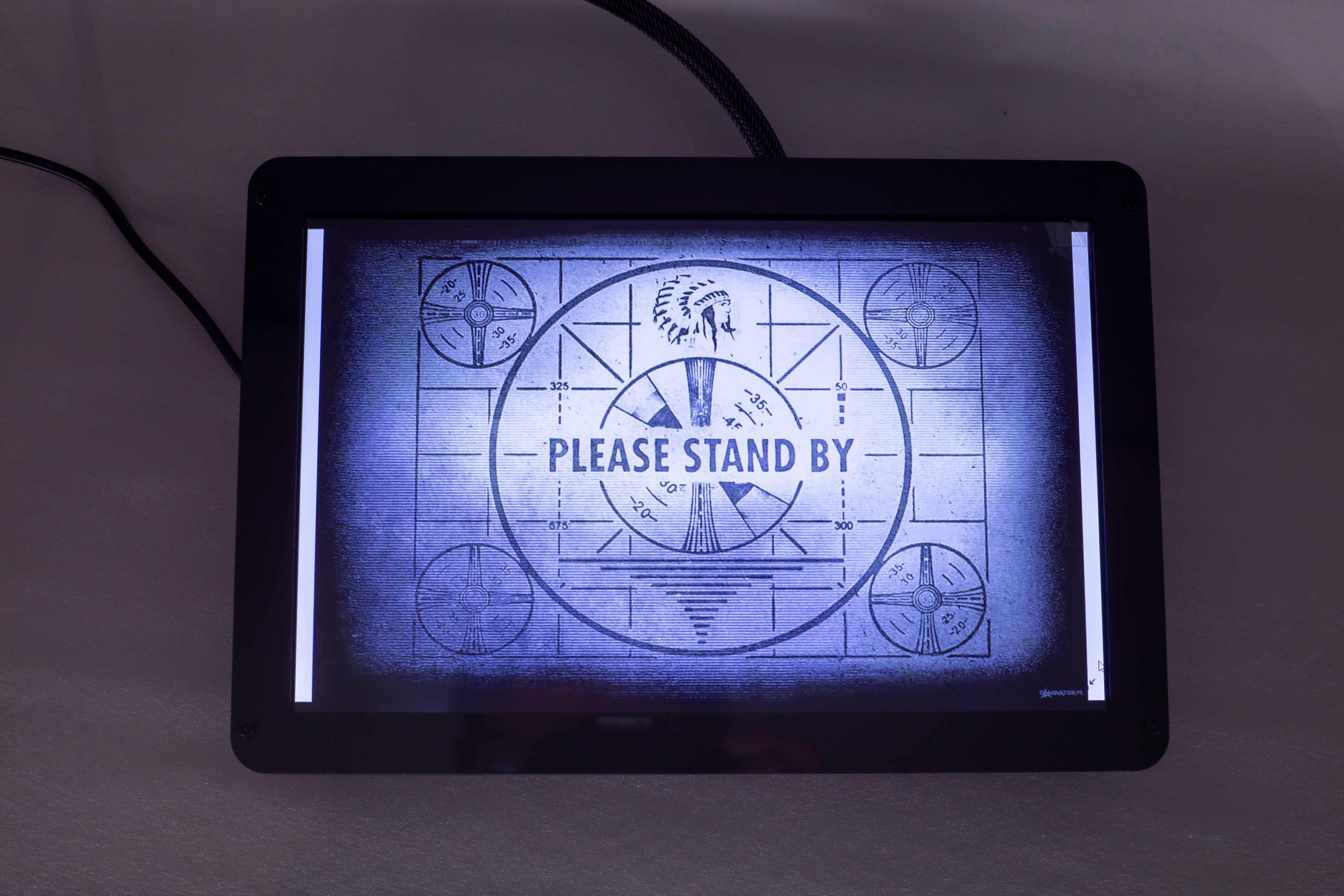

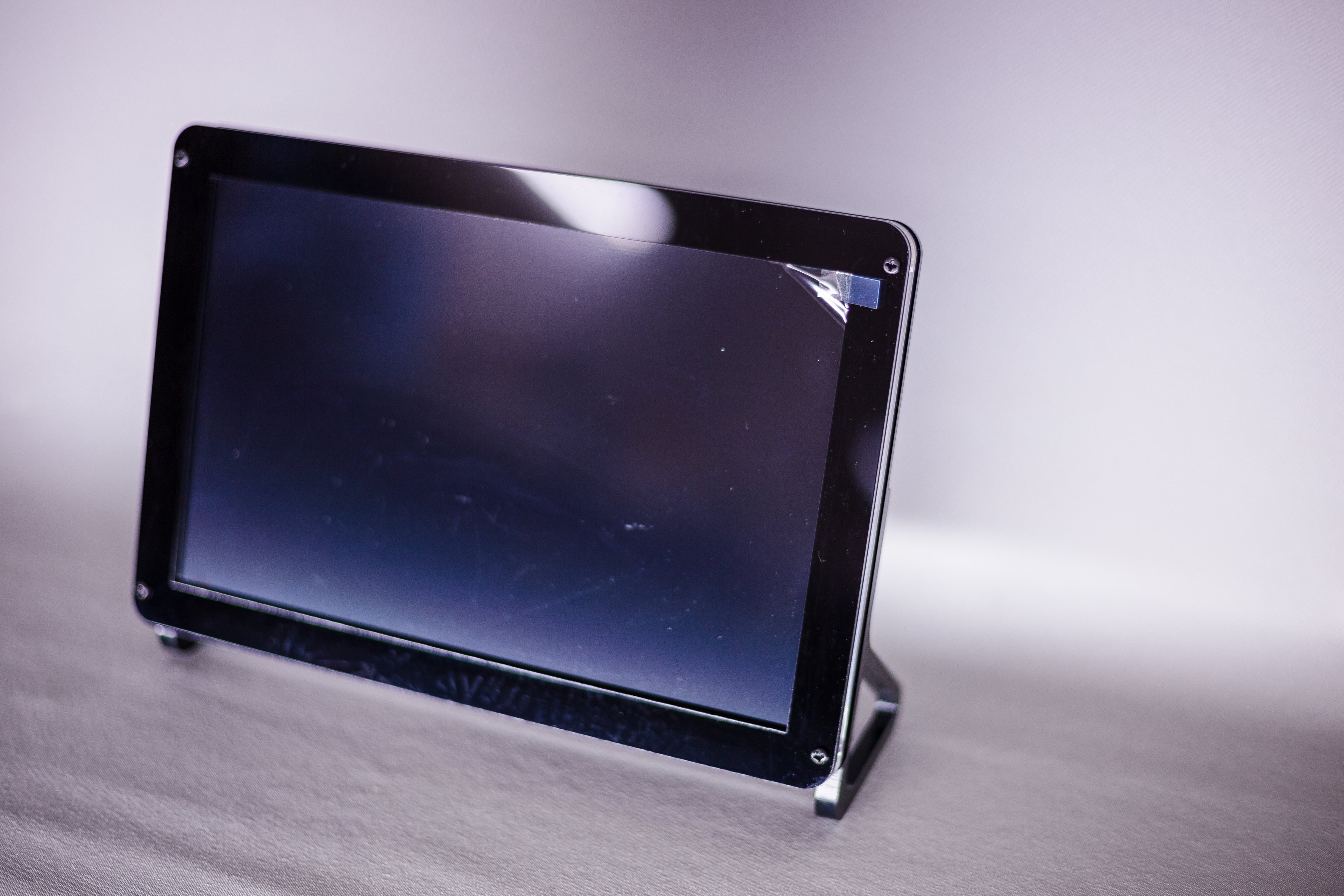

Die Entscheidung fiel dann auf einen SUNFOUNDER 10.1’’ IPS Monitor

Sry für den Staub auf dem Schwarzen Acrylglas die Fotos entstanden direkt out of the Box und es war schwierig das sauber zu halten... xD

Der erste Eindruck war erst "Mist mit Rahmen und Halterung für das Raspi"
Auf dem Foto bei Amazon war nur das Display ohne Rahmen den hätte ich mir mit dem 3D-Drucker selber gedruckt.

Aber als erst alles ab war was nicht gebraucht wird war das Ding dann doch nicht so übel muss ich sagen.

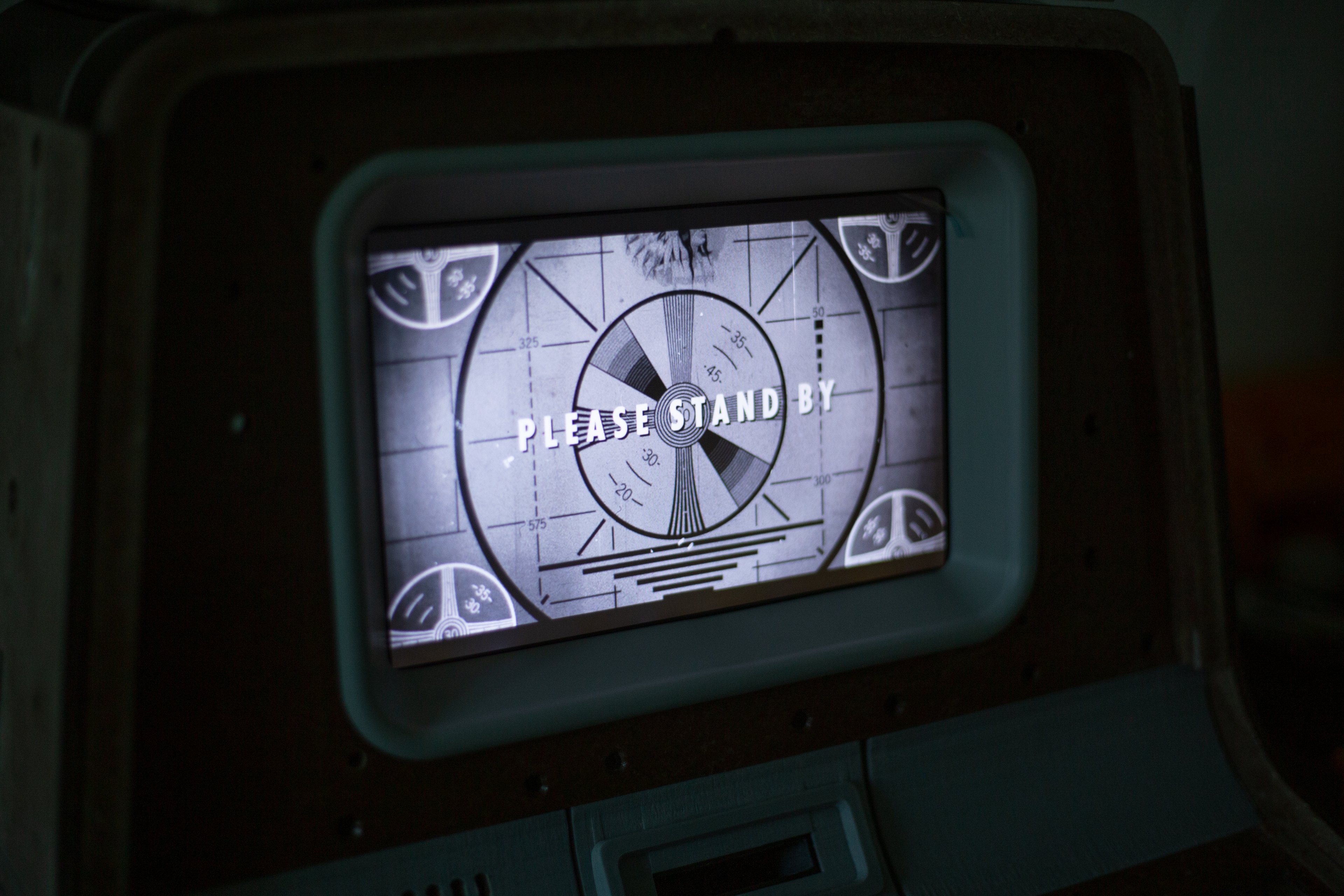

Der erste Test war nur kurz mit dem HDMI Kabel an den Laptop und kurz ein 1080p Video auf Youtube gestartet.
Ich war sehr überrascht wie sauber und gut das Display alles darstellt falls wer einen sucht für Home-Automation oder sonstiges kann ich das nur weiter empfehlen.

Zum Thema Tastatur und Maus gibt es auch etwas neues und zwar wird hier ein USB-Touchpad verwendet.

Naja Optisch nicht so der Überflieger aber leider gibt es mit solchen Maßen kaum etwas vielleicht integriert es sich dann doch schön in das gesamt Konzept.
Zur Funktion gibt es keinerlei Einwände es macht was es machen soll den Mausziegen bewegen und linke/rechte Maustaste klicken. :bigok:
Die Ursprüngliche Idee war eine Gaming-Maus passend zum Thema zu gestalten aber die ist nicht integriert und das wollte ich dann doch nicht machen so bleibt das Terminal eigenständig.

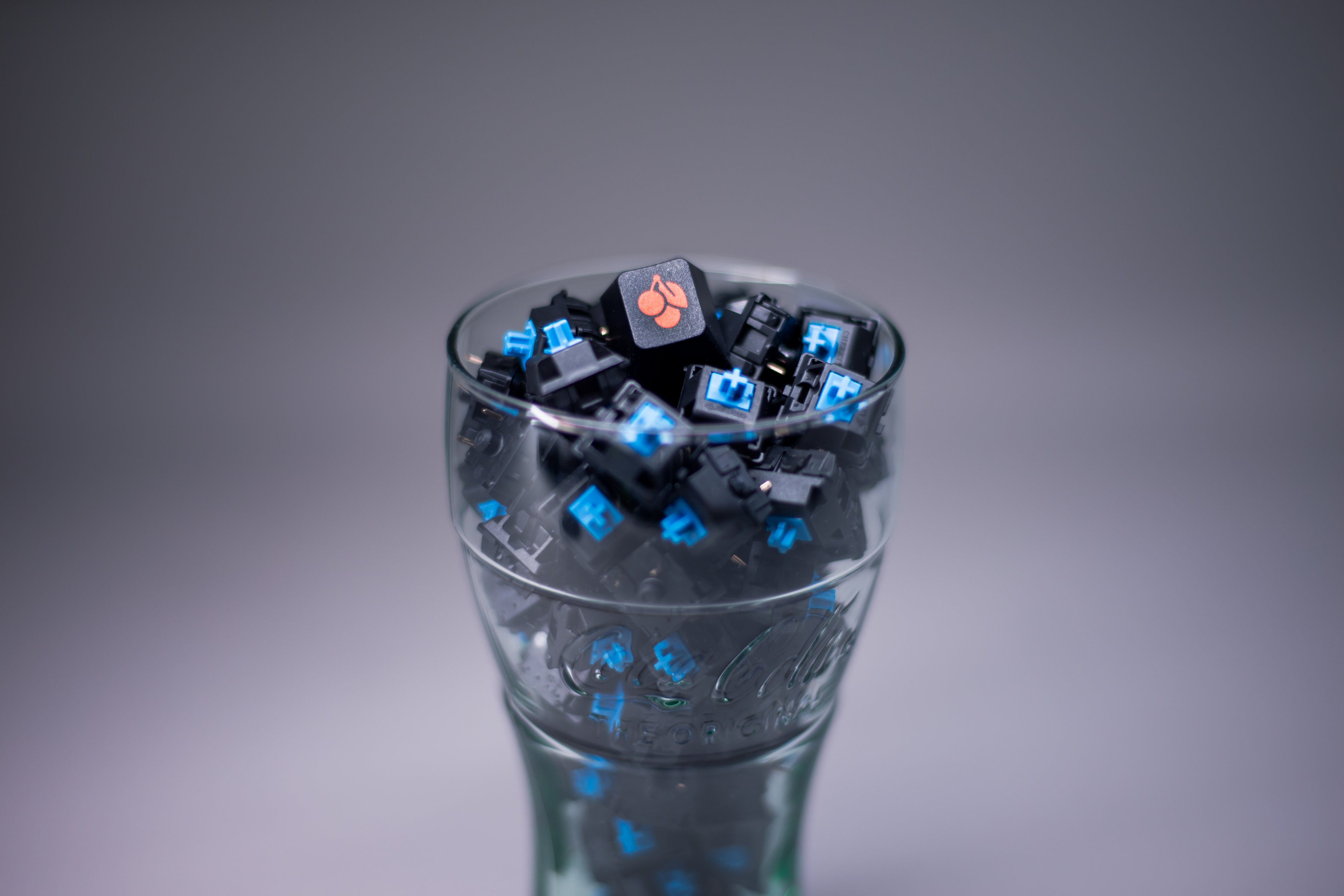

Zwecks Tastatur besteht eine Idee sobald alles bestellt und bei mir ist kommt ein Update.
Es ist etwas einzigartiges wie das Projekt selbst das kann ich euch versprechen :coffee2:

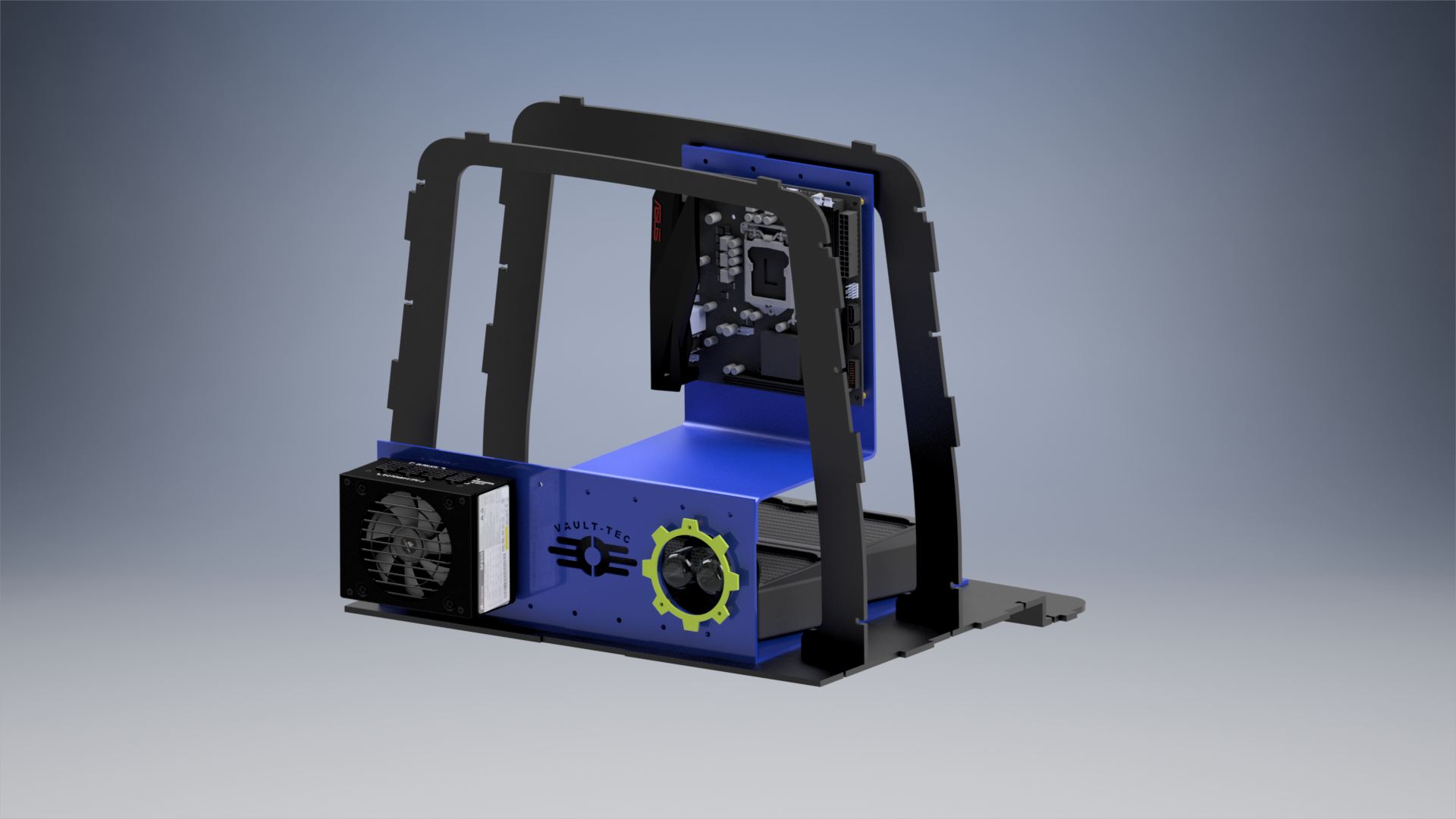

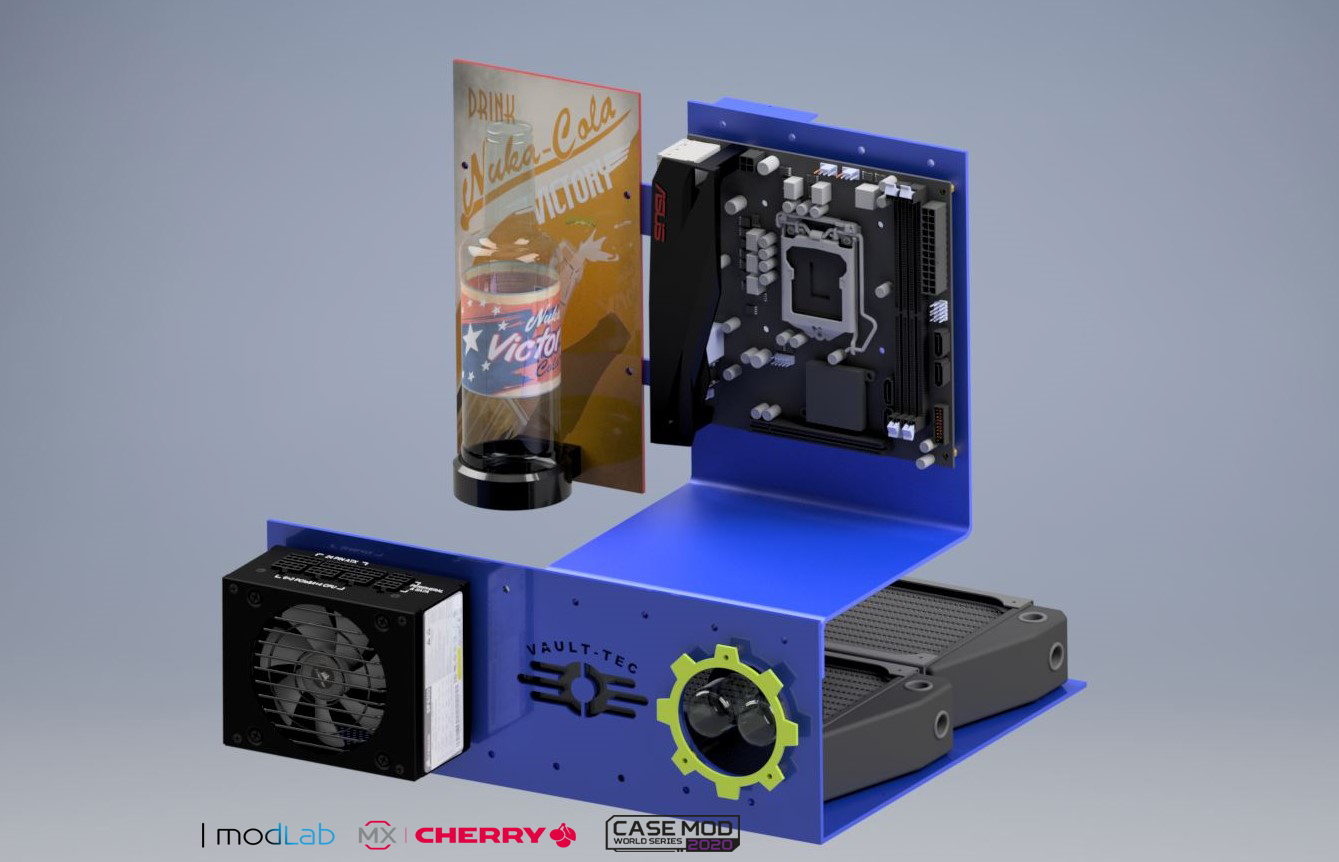

Nun zum CAD-Modell

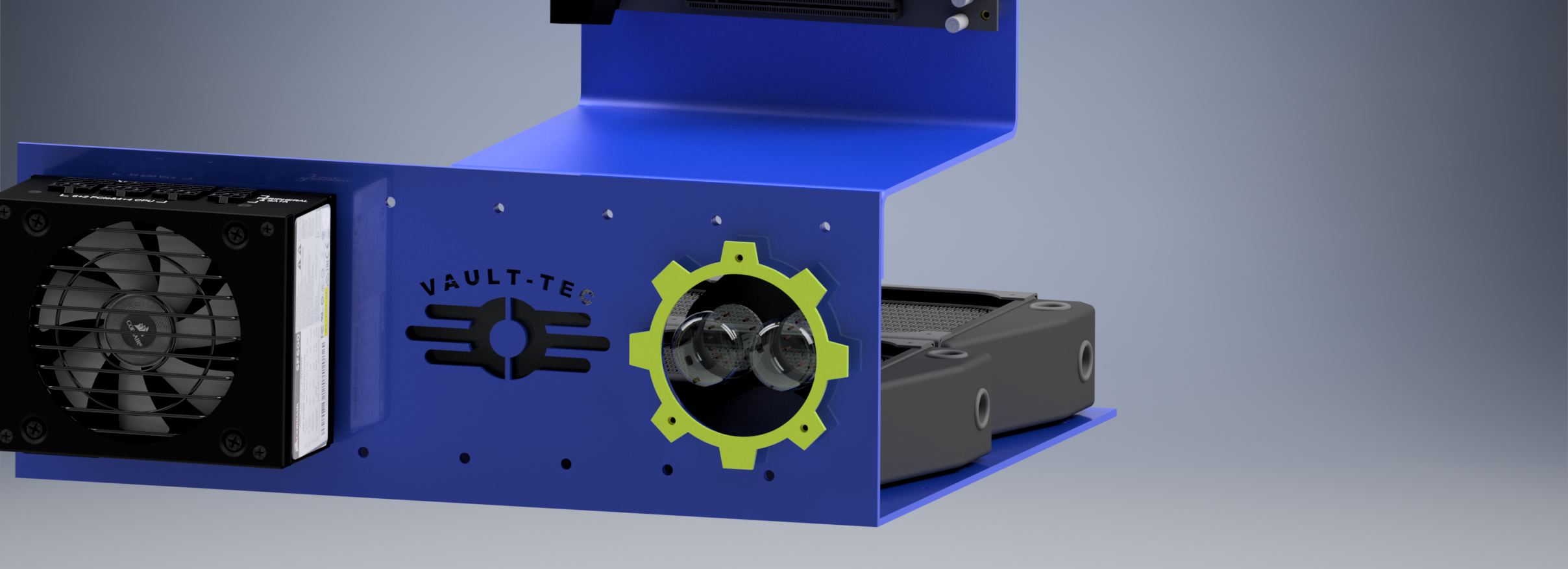

Wie man an der Front hier sehen kann ist ein Schriftzug mit Vault-Tec, den werde ich beleuchten wenn es möglich ist sollen die LED flackern aber sowas ist bis jetzt nur eine Idee und kann dann noch optimiert oder gar auf den Müll geworfen werden falls es doch zu viel aufwand ist. :d
Das Netzteil wird an der Stelle angebracht werden wie man oben in den Bildern sehen kann da die Größe eine Rolle spielt wird ein SFX-Netzteil verbaut leider gibt es nicht viele und vielleicht wird es gar
so ein Corsair wie auf den Fotos. Die Montage folgt über 4 runde Magneten alles ohne schraube das war die einfachste Lösung so muss kein Loch in das Netzteil gebohrt werden und gut ist.
An der Rückseite kann man die verschiedenen Halterungen sehen das Rechteck ist die "Lightbox" für den Schriftzug das links wird eine Halterung für ein Highlight ihr wisst noch die 2 kleinen weißen Schachteln?

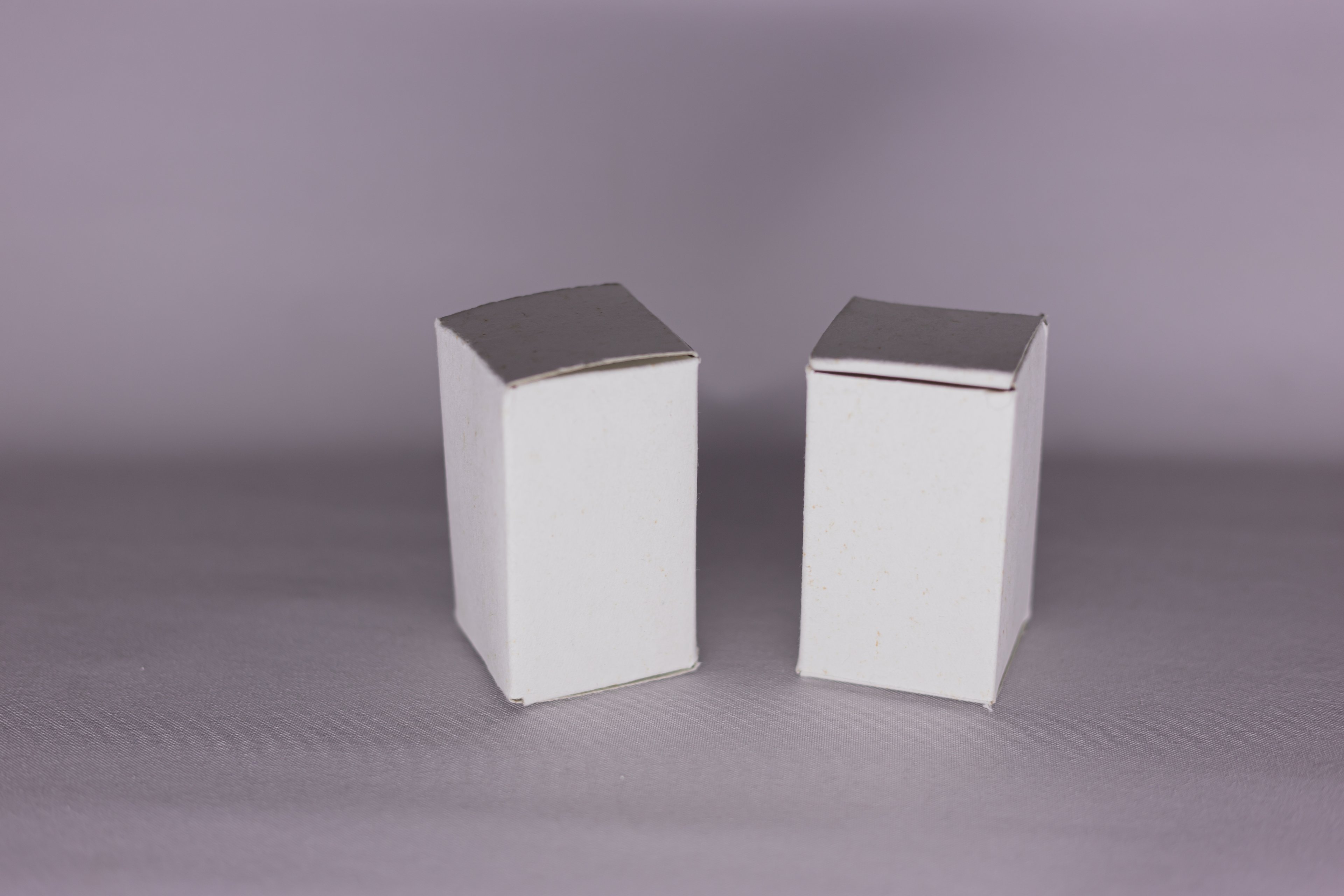

Da waren 2 Nixie-Tubes eingepackt die dann in der Mitte des Zahnrades ihren Platz finden und die Zahl 76 anzeigen sollen...
Der Plan ist die Trafos für die Niexies an die 12 Volt Schiene des PSU anzuschließen aber zuerst wird auf Funktion getestet da hoffe ich doch stark dass ich die nicht gleich schon schrotte wär nicht mein erstes mal dass ich beim testen etwas durchbrenne weil ich nicht aufpasse

Nun wünsche ich noch ein schöne Wochenende bis zum nächsten Update!

ivory2k20 · 12. März 2020

@TheKenny danke für dein Feedback es kommt noch ein Update die Tage

ivory2k20 · 14. März 2020

Hallo CB

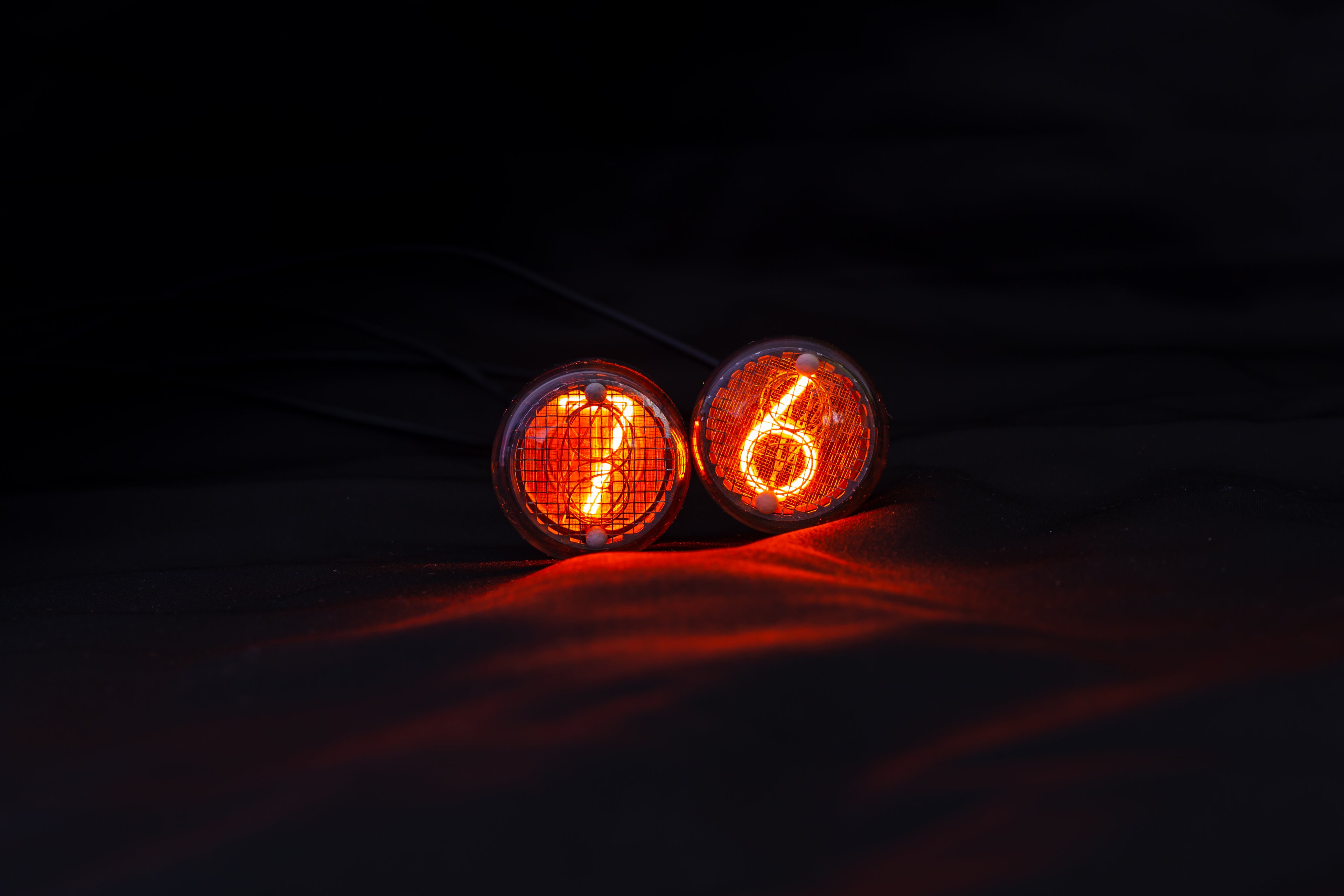

Es gibt eine kleines Update für euch und zwar konnten die Nixies getestet werden.
Das Ergebnis gefällt mir sehr gut nun muss nur noch alles andere passen... xD

Die Nixies werden mit diesem Netzteil betrieben es war etwas an Recherche nötig die Spannungen wie Zündspannung, Betriebsspannung und das Pinout heraus zu finden aber das gute Internet macht alles möglich.

Fall jemand nicht weis was Nixie-Tubes sind hier ist es gut beschrieben: Wikipedia Nixie-tube

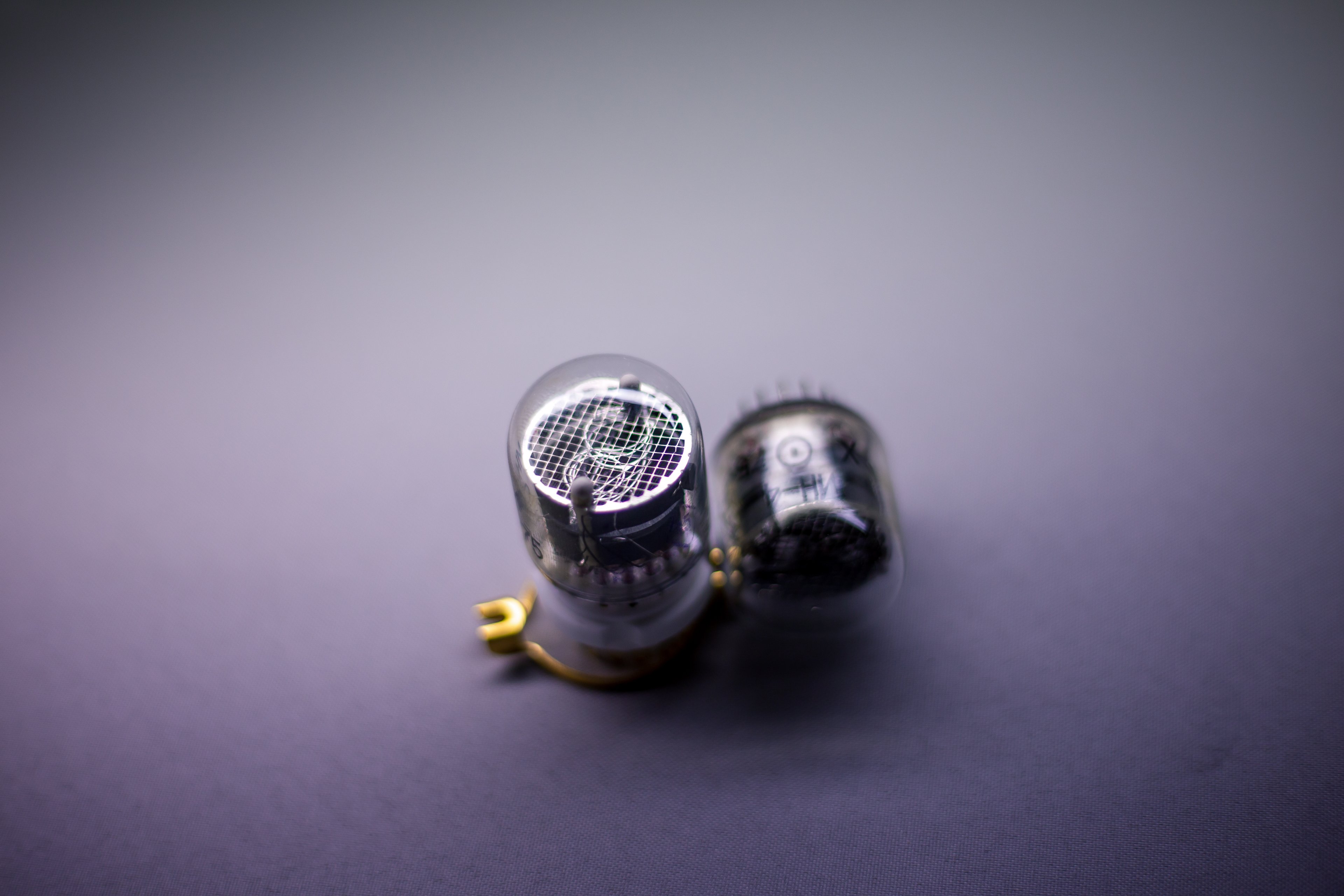

Bei dem Terminal werden IN-4 Nixie-Tubes verwendet die sich Optisch durch ihre Größe und Form gut einfügen werden.

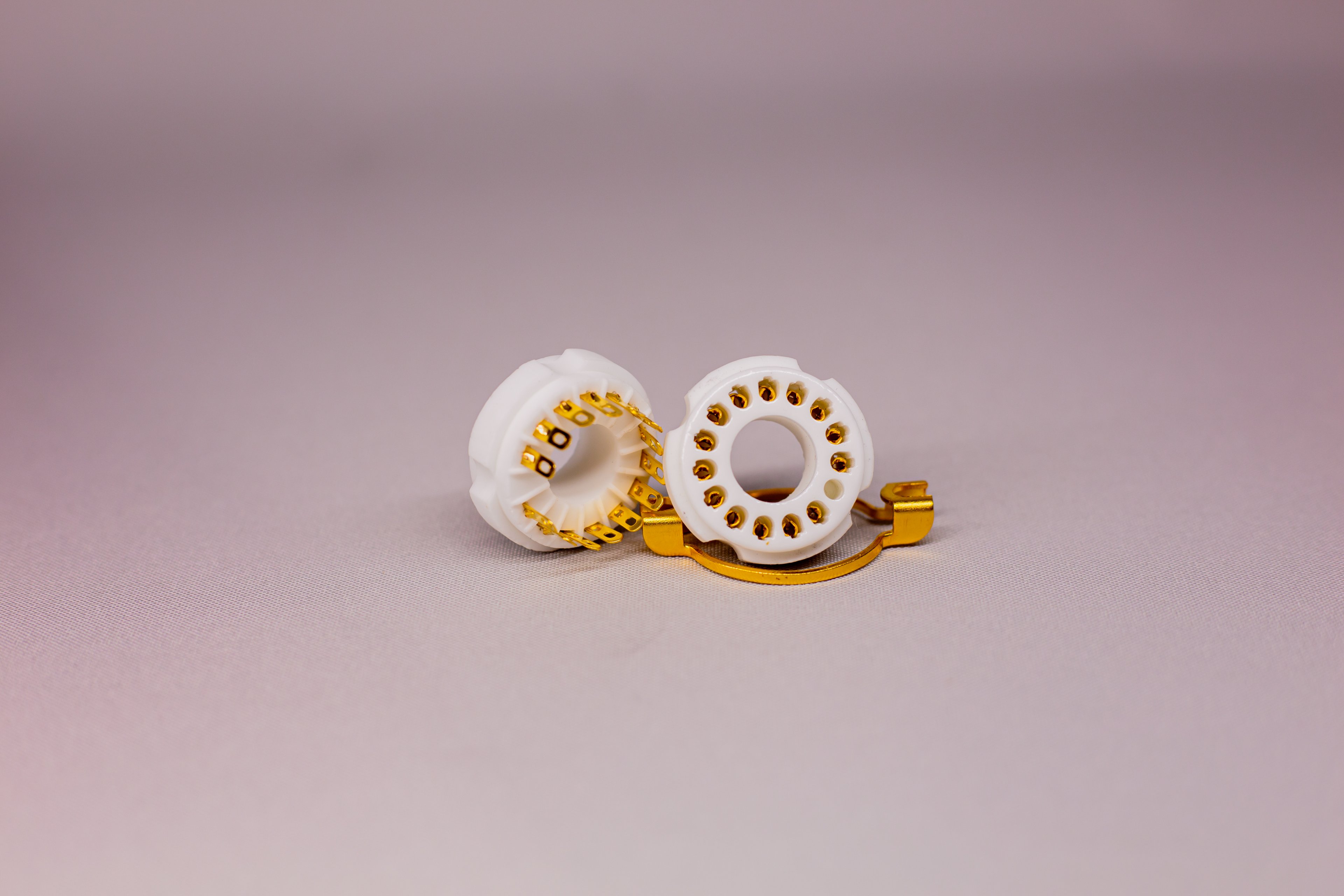

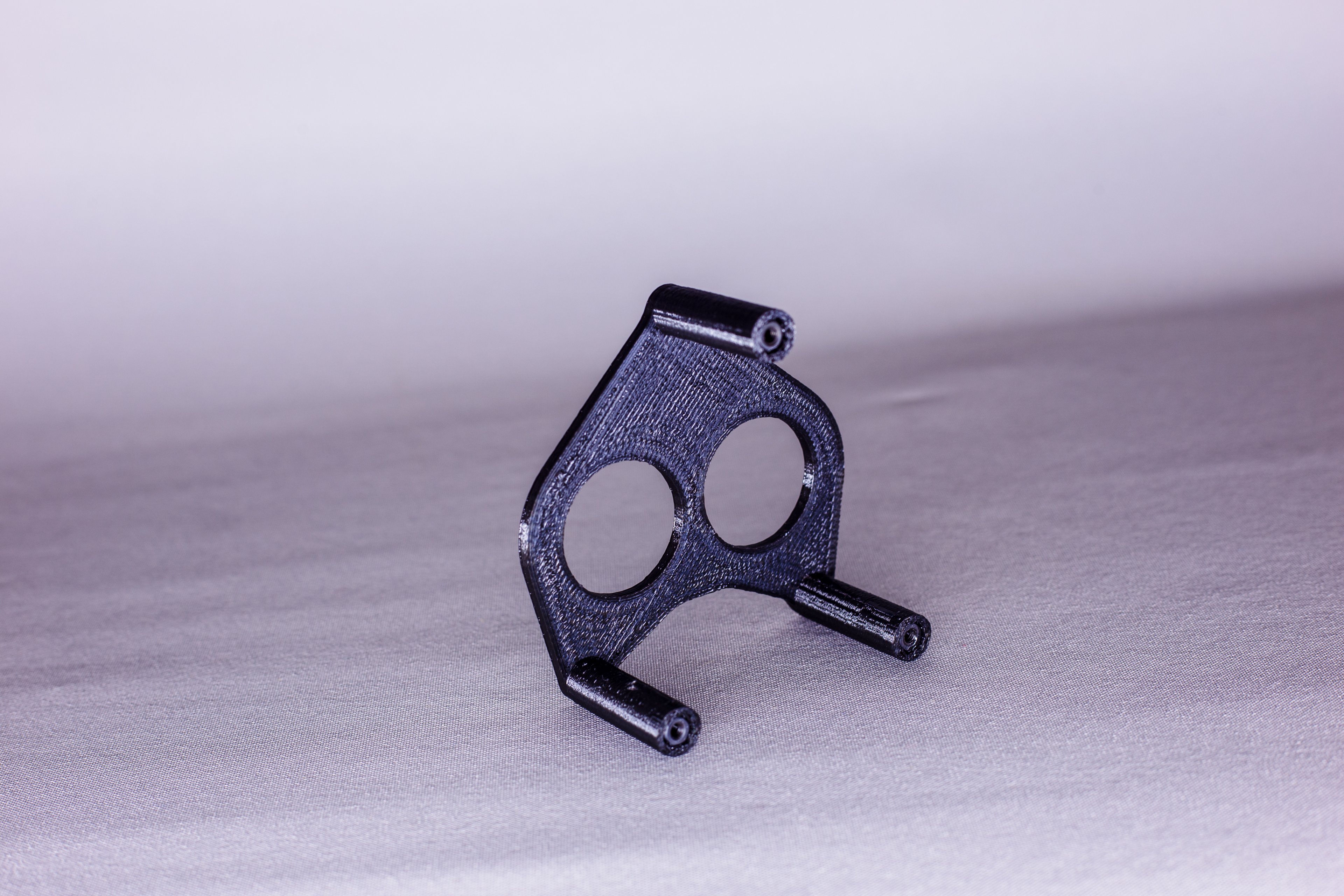

Dazu gehören auch die Fassungen sie sind nicht ganz passend aber bis jetzt habe ich leider keine anderen gefunden der Lochkreis ist etwas zu groß das kann aber auch daran liegen dass die Nixies etwas älter sind

Ich komme aus dem schönen Pustertal in Südtirol das liegt in Italien falls jemand unter euch ist dem das nicht bewusst war.
Auf dem Bild hab ich es euch noch einmal markiert zwischen der Schweiz und Österreich.

Wie man in den Medien hört, liest und auch sehen kann hat uns das Coronavirus (COVID-19) ziemlich stark im Griff deshalb wird es zurzeit sehr schwierig werden am Projekt noch Updates zu posten durch die Regelungen sind viele Geschäfte geschlossen und auch der eine oder andere Betrieb zudem wird angeraten in den Häusern zu bleiben um die Infektionen in Grenzen zu halten.
Trotz alledem lassen wir uns nicht unterkriegen!

Das CAD Modell hab ich an meinen Kumpel weiter geleitet der an einer Laserschneidanlage hier in meiner nähe arbeite, sobald er mir sagen kann ob meine Entwürfe passen kann es mit dem schneiden los gehen falls die betriebe noch offen bleiben aber da werde ich euch auf dem laufenden halten.

Bis dahin wünsche ich ein schönes Wochenende und viel Spaß beim lesen....

ivory2k20 · 3. April 2020

Hallo CB

Es sind nun 2 Wochen Zwangsurlaub und eine Woche hab ich noch vor mir...

Naja wenigstens ging es am Projekt etwas voran nur fehlen mir jetzt die Laser Teile und die CNC gefrästen Teile die neu gemacht werden müssen aber einige 3D Druck Teile sind fertig geworden.

Der Rahmen des Displays musste angepasst werden da leider mein Drucker etwas zu klein war in 4 Teile

Dann die "Lightbox" für die LED die das Vault-Tec Logo beleuchten sollen und das zweite Bild zeigt die Halterung der Nixies.

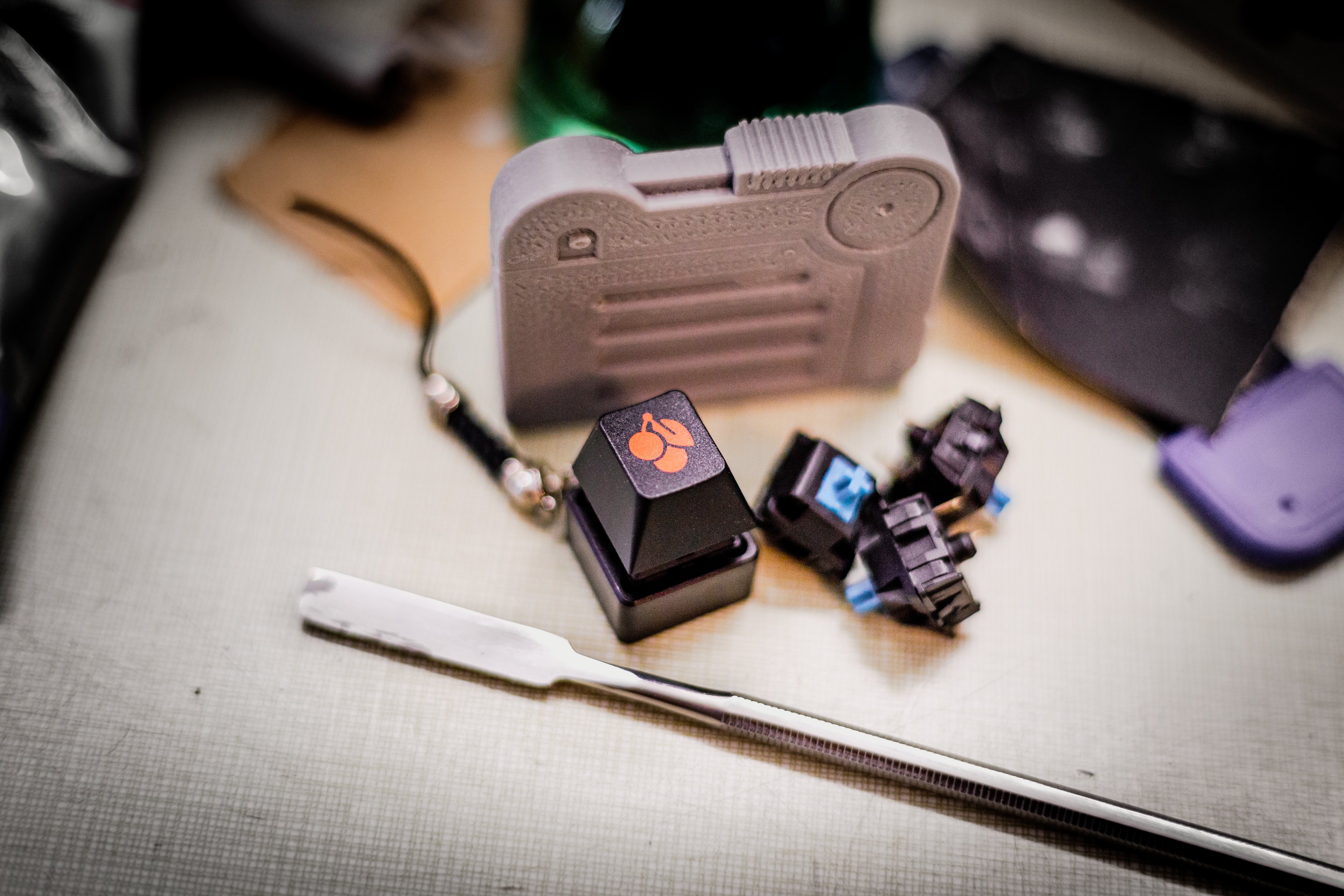

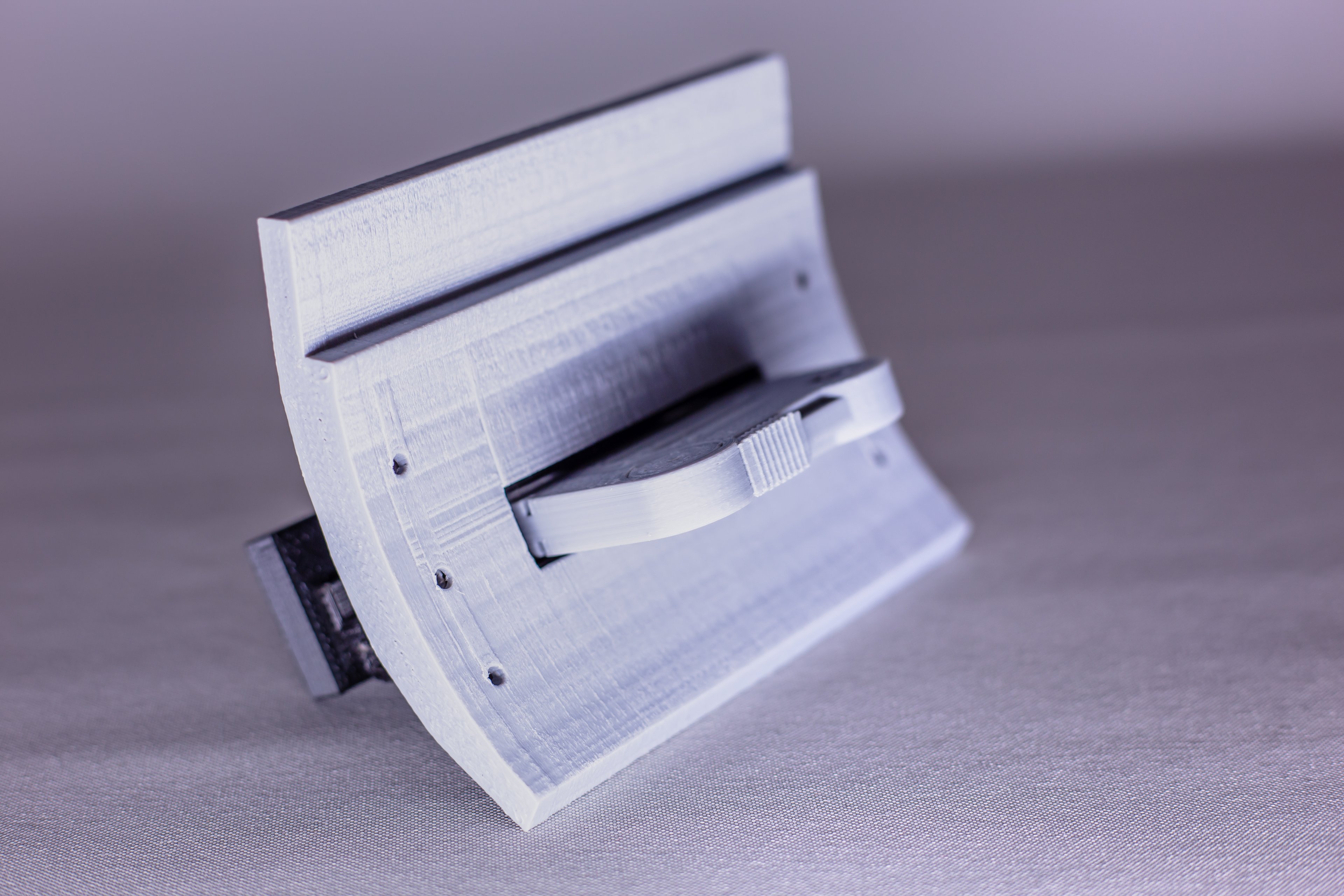

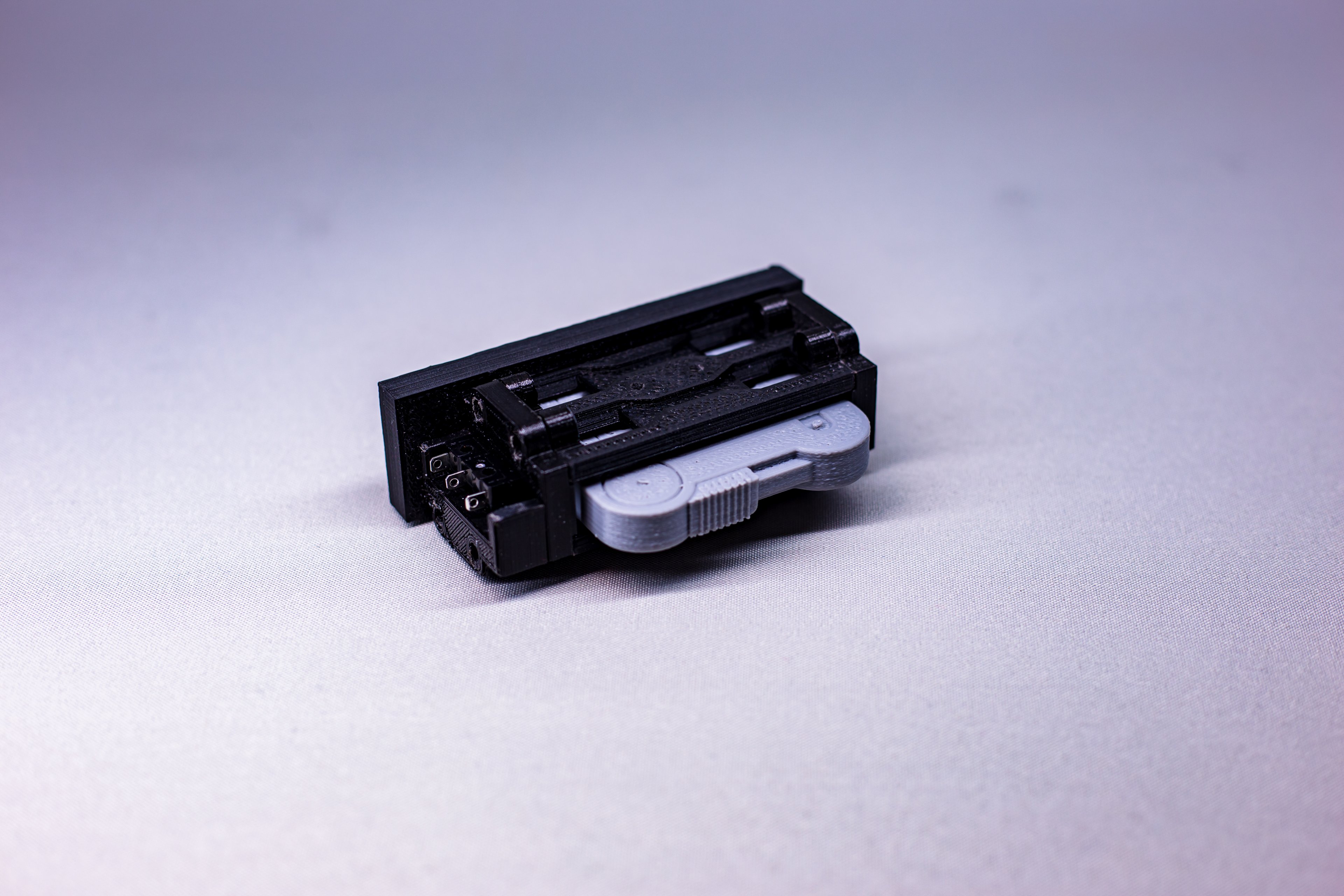

Was man hier sehen kann sollte die eigentliche Konstruktion des Ein/Aus Schalters sein, das war mir dann doch etwas zu kompliziert und durch die vielen Einzelteile eine Fehlerquelle das es bis zum Schluss nicht ordnungsgemäß funktionieren könnte.

Deshalb wurde das ganze neu und etwas einfacher gemacht, aus 10 Teile wurden nun 2. xD
Die Funktion ist immer noch die selbe es soll das Terminal mittel des Holotape Einschalten können.
Leider fiel mir noch nichts sinnvolles sein um das Holotape wieder aus zu werfen nicht, dass der Schalter permanent gedrückt ist aber ich hab jetzt Zeit mir das noch zu überlegen...

Es fehlen noch die Halterung des Display leider ist mein erster Entwurf falsch gewesen und musste nun neu konstruiert werden zur zeit befindet sich das Bauteil noch auf dem Drucker Fotos folgen.

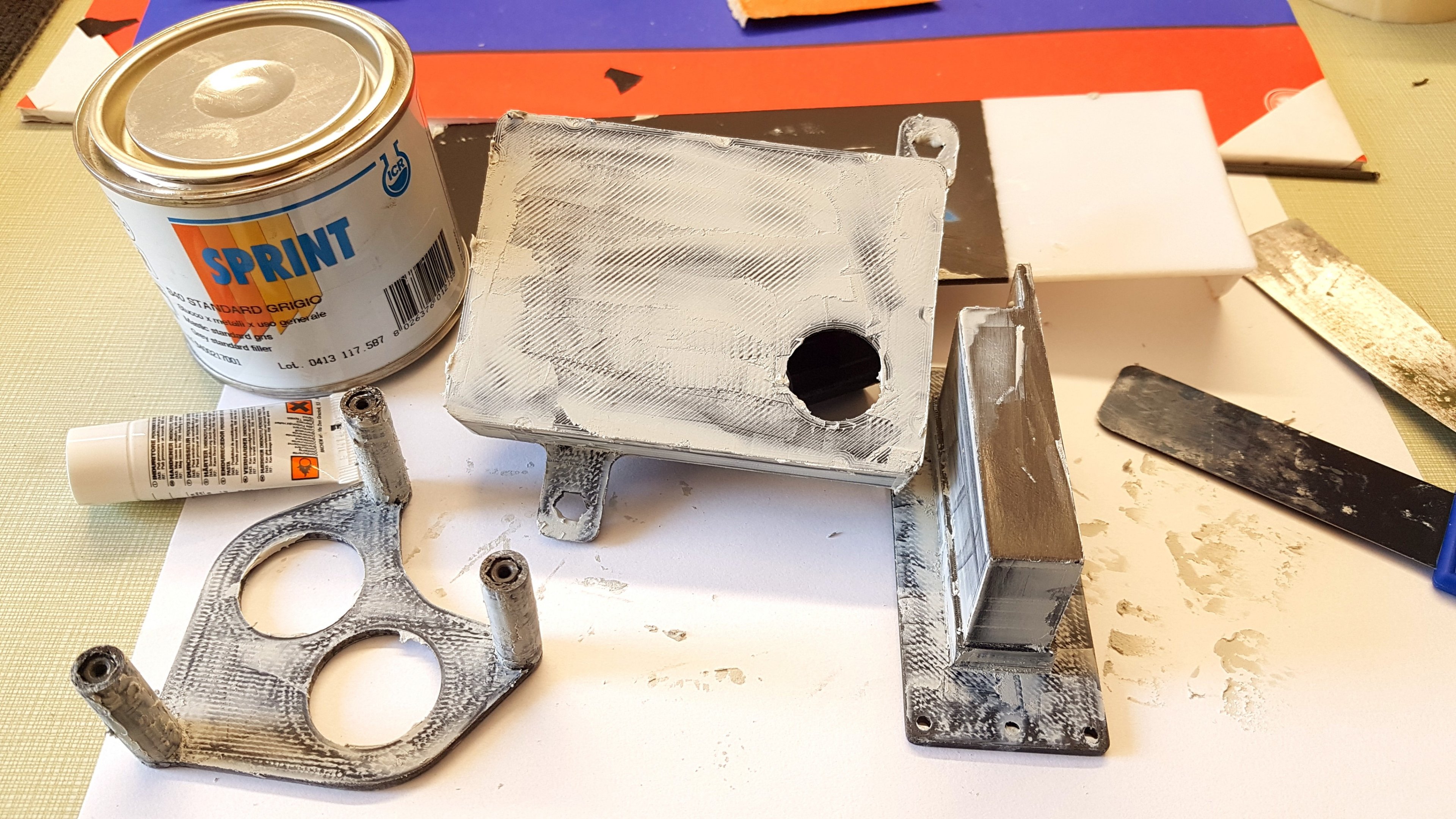

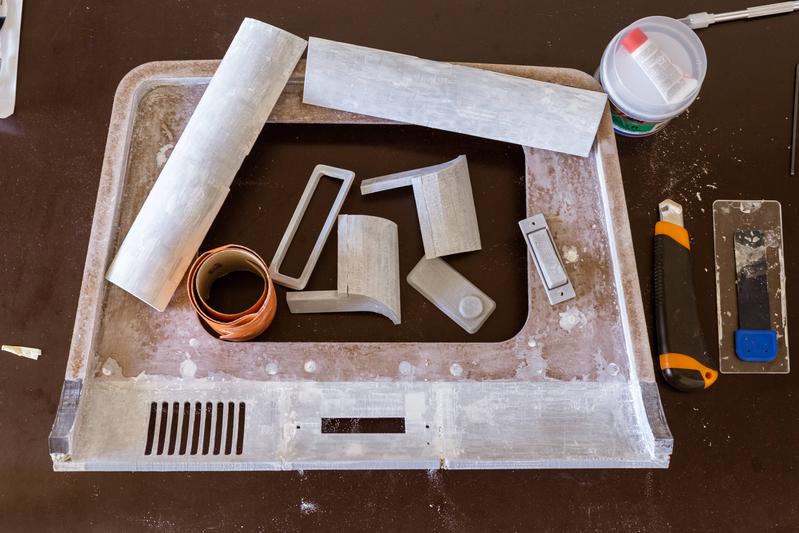

Sobald alles gedruckt ist wird es geschliffen alle Löcher werden verkittet, glatt geschliffen und dann lackiert Updates folgen nächste Woche.

Es gibt auch noch einige Bilder aus dem AutoCad wie es aussehn sollte. Die Hardware ist nicht fix das sind nur 3D Daten die auf grabcad.com von den Usern zur Verfügung gestellt werden.

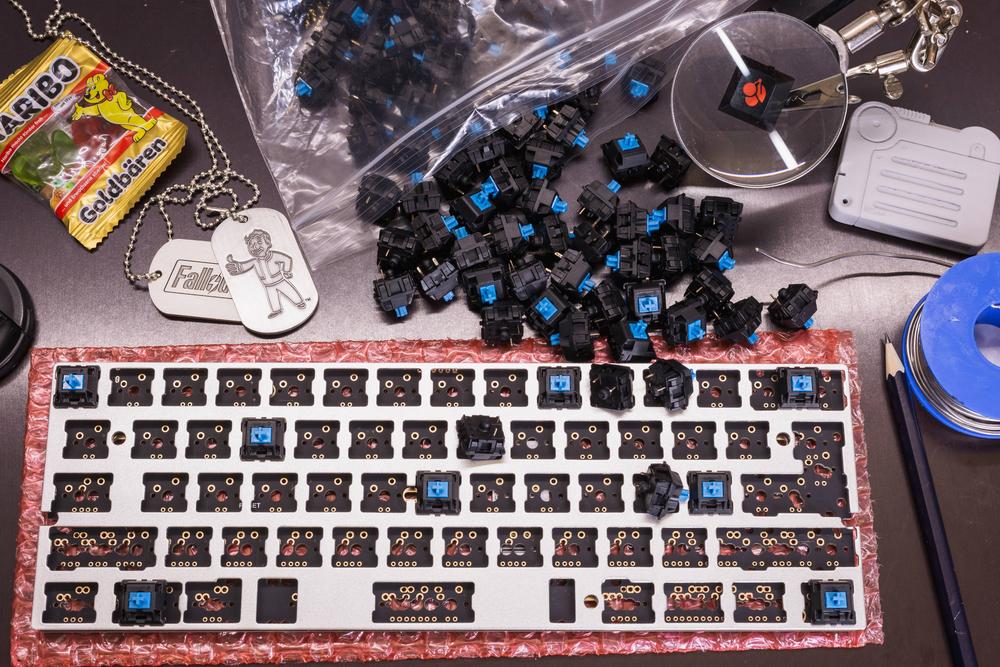

Es fehlt immer noch die Tastatur da bin ich zwar dran aber es ist sehr schwierig das passende Teil oder besser gesagt den passenden Hersteller zu finden.
Und die Kühlung da es noch kein Sponsor Projekt ist wird das noch ein großes Thema sein.

Ich wünsche noch ein schönes Wochenende und bleibt gesund!!

ivory2k20 · 10. Mai 2020

Hallo CB....

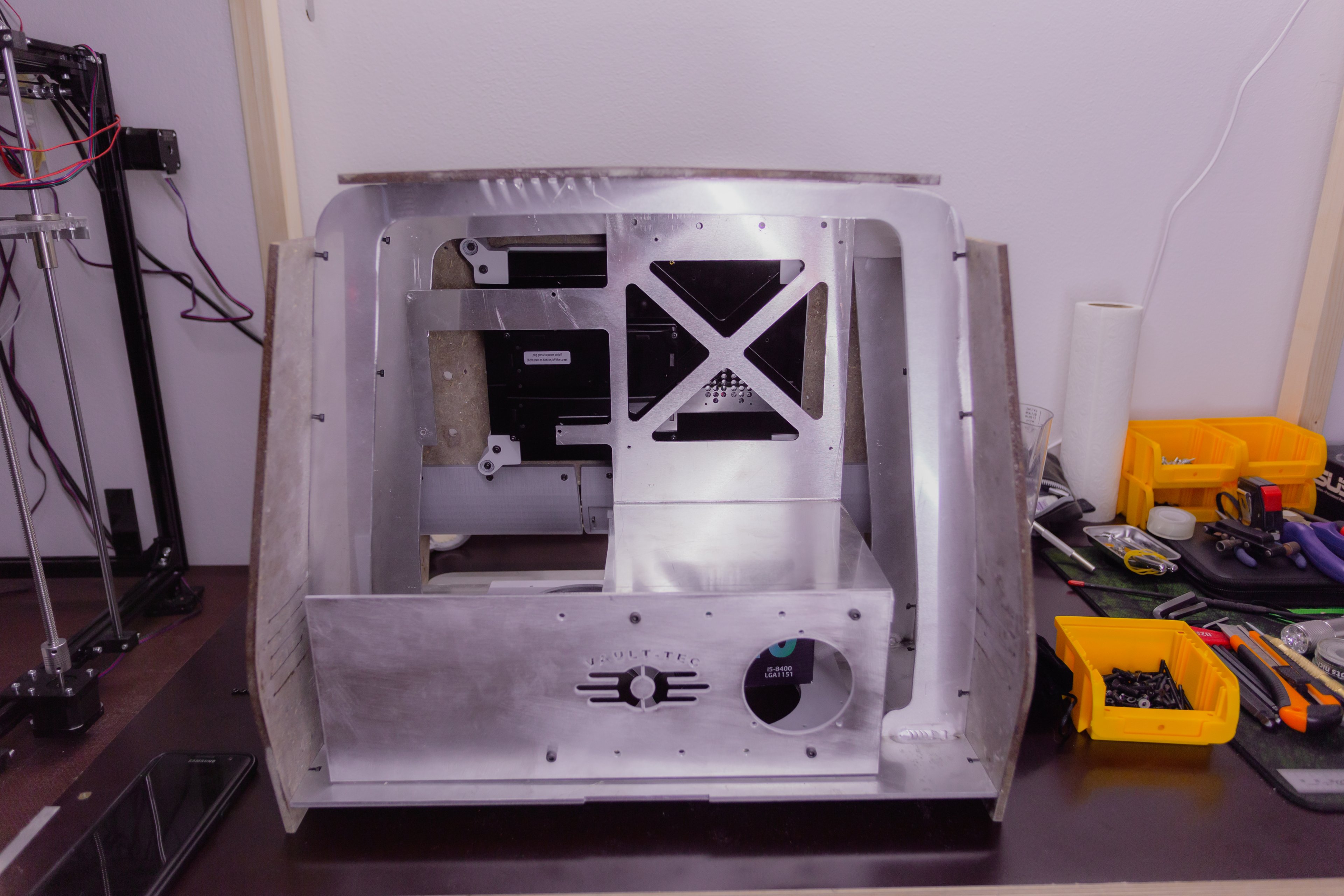

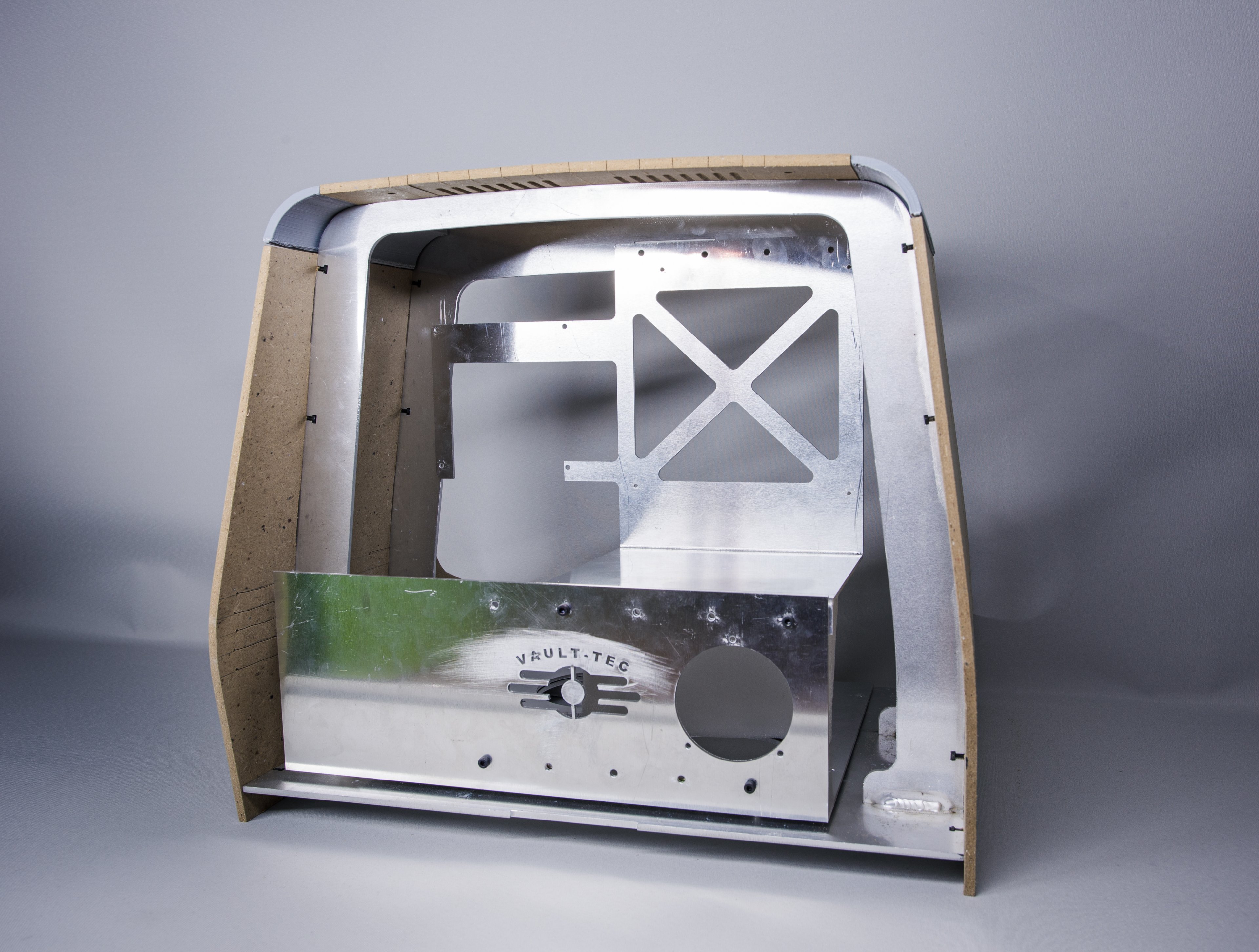

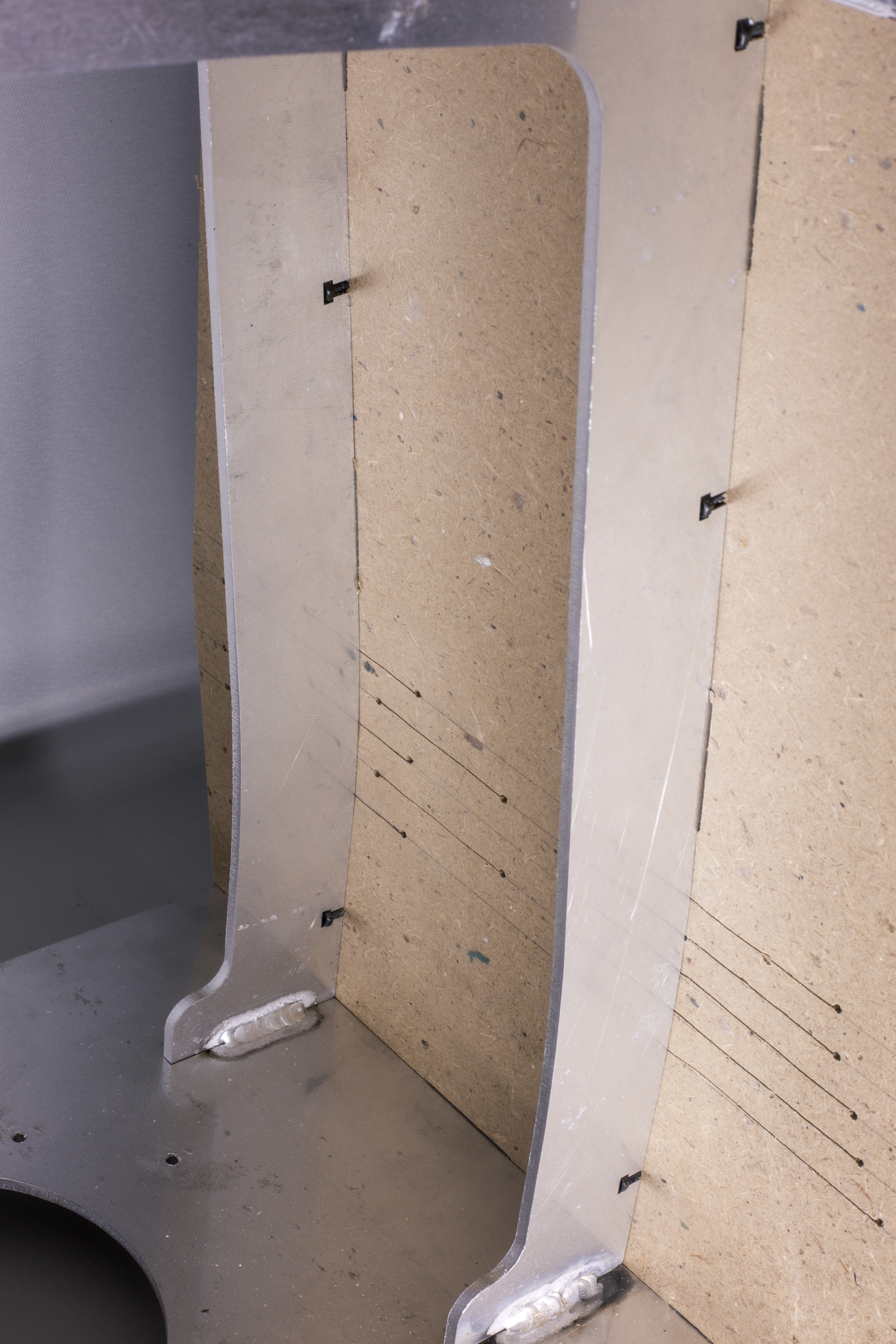

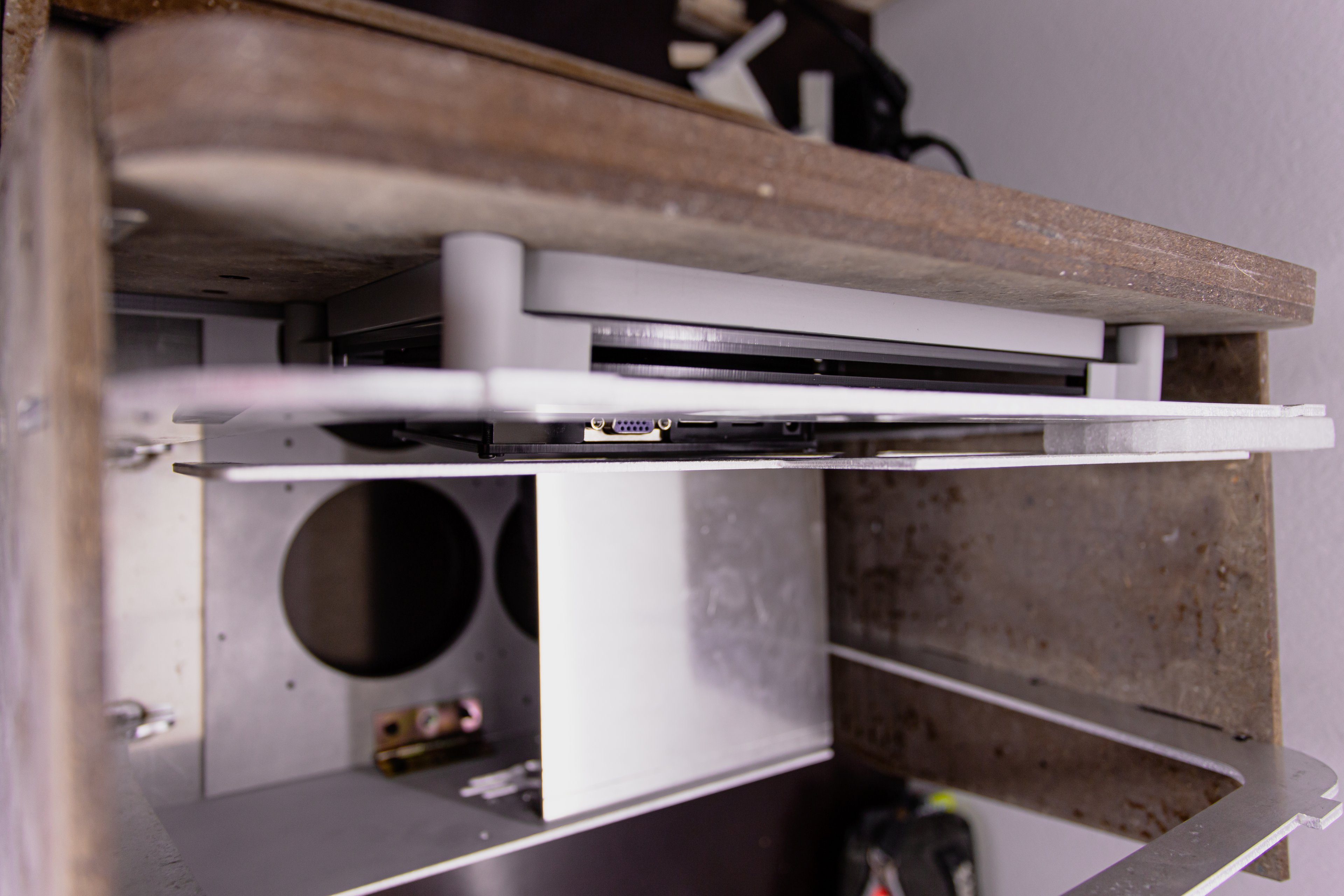

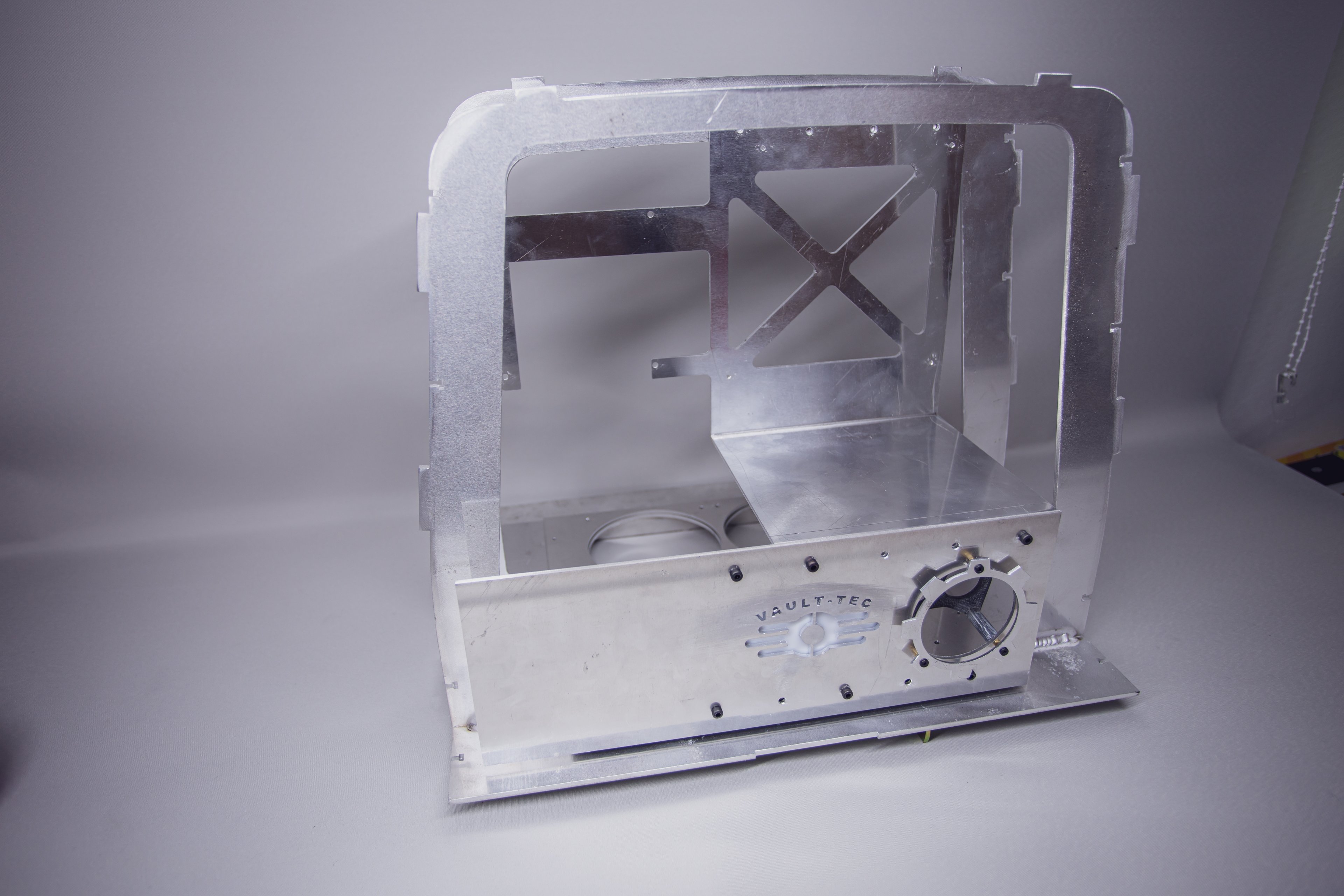

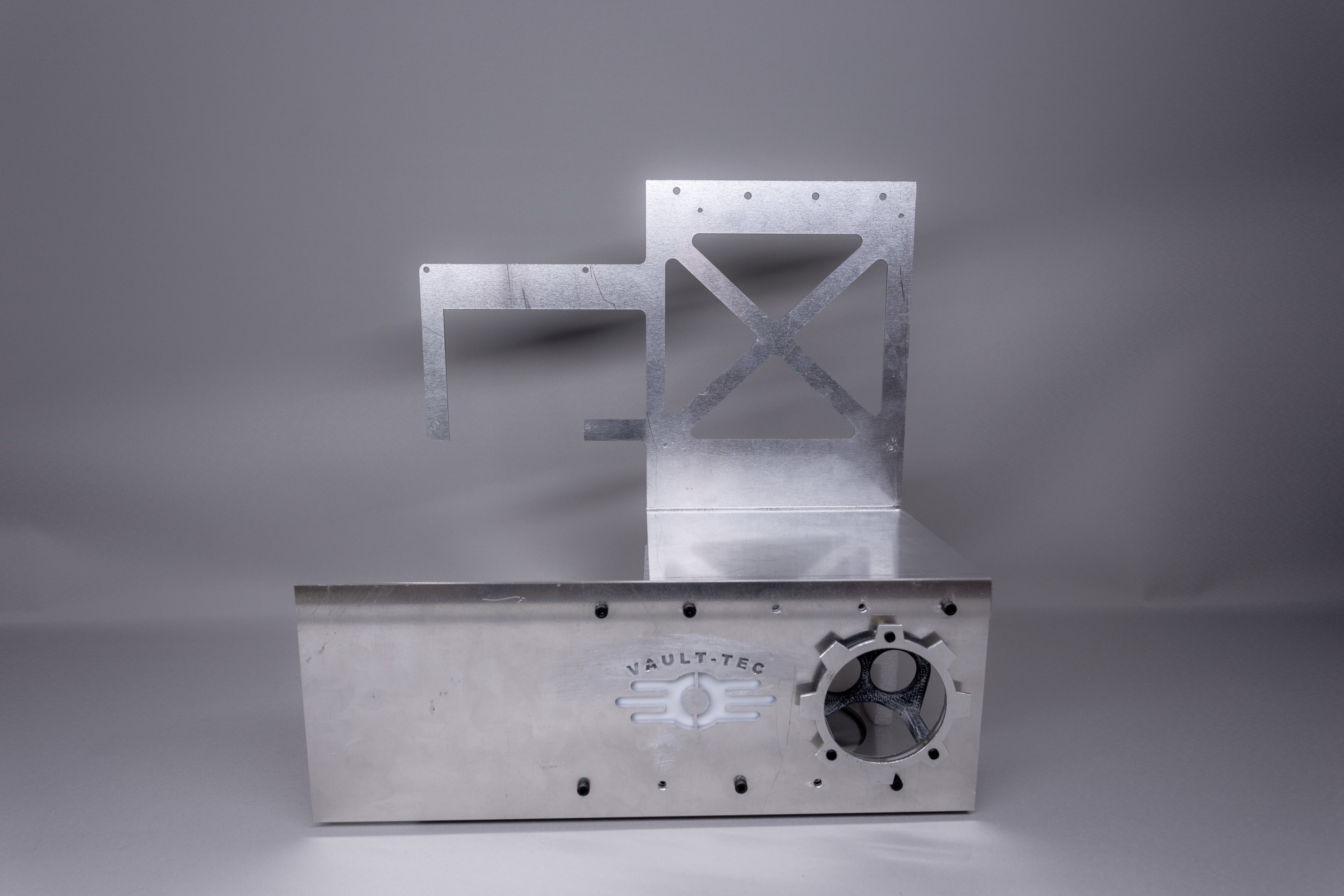

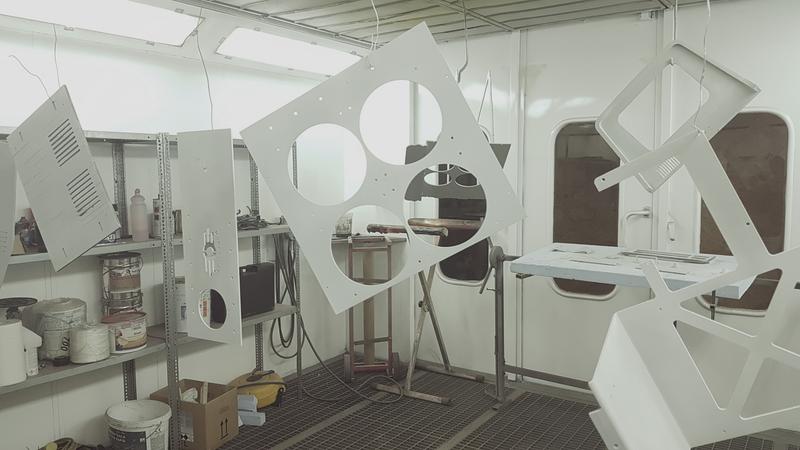

Endlich hat das warten ein Ende die Alu Teile konnte ich abholen

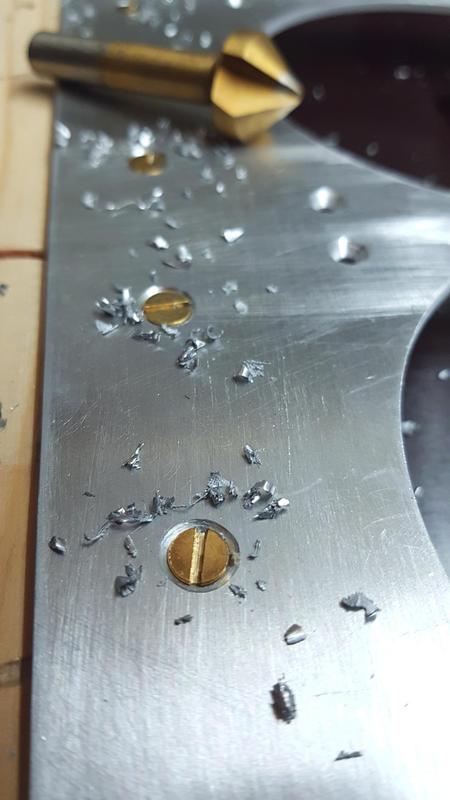

Hab sie nur etwas entgratet und provisorisch zusammen gebaut um zu sehn ob alles passt...
Es ist noch etwas anzupassen aber soweit alles gut, morgen kann ich noch die angepassten Seitenteile und den Tastatur Rahmen abholen dieser musste wegen dem neuen Alu Rahmen und dem Mauspad neu gemacht werden.

Mehr Fotos folgen noch diese Woche sobald die restlichen Teile passend gemacht sind aber fürs erste kleine Update reicht das hoffe ich

Wünsche noch einen schönen Abend und bis die Tage.

ivory2k20 · 12. Mai 2020

Hallo,

Hab noch ein kleines Update bezüglich Zusammenbau.

Hier mal eine Gegenüberstellung des alten Konzept aus Holz und der neue in Alu gefertigte Rahmen der Unterschied ist kaum erkennbar... xD

Mir ist aufgefallen, dass es Zeit wird für ein Update der Foto Ecke damit die Bilder noch besser und vielleicht auch etwas professioneller werden.

Es sind zwar noch ein oder auch zwei Sachen zu erledigen aber bis jetzt bin ich sehr zufrieden.

Heute konnte ich noch die letzten Holzteile abholen die sind noch anzupassen dass sie auch richtig sitzen dann kann der erste Zusammenbau des terminal beginnen.

Also bleibt dran!

ivory2k20 · 3. Juni 2020

Schleifen wird dein bester Freund sagten sie... ich lachte noch darüber.... aber sie hatten Recht.... xD

Ich war nicht untätig aber das schleifen der Teile nimmt sehr viel Zeit in Anspruch

Erste schicht zwei Komponenten Kitt

Geschliffen und mit der ersten schicht Grundierung lackiert.
Erst dann kamen die kleinen Löcher zum Vorschein, wieder mit etwas Kitt ausgebessert nun wird es noch einmal geschliffen und Grundiert.
Dann sollte es auch fertig sein für den eigentlichen Lack.

Hier kann man erkennen wie das Holz mit dem Rahmen verbunden ist. Es wird von außen eine Senkkopfschraube mit dem inneren durch einer Mutt verschraubt und vererklebt sodass es sich nicht mehr bewegen kann, zudem werden noch die Löcher an der Außenseite verkittet dass keine Schrauben mehr zu sehen sind und alles eine Oberfläche wird.

Das nächste Update kommt bald da werde ich euch noch etwas spezielles vorstellen also bleibt dran

fram · 4. Juni 2020

Nicht mein Stil, aber handwerklich wirklich super! Hut ab für die Arbeit!

ivory2k20 · 4. Juni 2020

Danke mit diesem Projekt betrete ich in sehr vielen Bereiche Neuland.

ivory2k20 · 18. Juni 2020

Hallo CB

Leider gibt es nicht viel zu sagen da ich mich auf den Umzug in die gemeinsame Wohnung mit meiner Freundin vorbereite ist leider nicht viel am Terminal getan worden aber das hoffe ich doch, dass es sich sobald ich in der Wohnung bin dann auch ändert.

Mein gesetzter Termin ist August das sollte dann doch alles klappen falls dann auch die restlichen Teile die noch fehlen in den Stores verfügbar sind.

Ich wollte zwar warten bis Candykeys alles auf Lager hat aber das dauert leider zu lange deshalb möchte ich euch etwas tolles mitteilen:

Cherry war so nett und Spendiert mir für die DIY-Tastatur die Switches!

Dafür möchte ich mich herzlich bedanken!!

Cherry war auch so nett mir so einen Switchtester zu schicken falls wer von euch sich auch eine Tastatur bauen möchte das kann ich nur weiter empfehlen man bekommt so ein Gefühl welcher Switch zu einem passt.

Meine Wahl fiel auf den Cherry MX blue da mir hier die Akustik sehr wichtig ist und mir kam vor dieser passt perfekt.

Alles ohne RGB da dies dem Original nicht entspricht, alle Switches sind auch mit RGB erhältlich also für jeden was dabei :hust:

Schaut doch vorbei Cherry vorbei und vielleicht ist doch was für den ein oder anderen dabei Homepage -> cherrymx.de

Genug Werbung für heute ich wünsche noch ein schönes Wochenende!

ivory2k20 · 18. Juli 2020

Hallo CB.

Nun hatte ich endlich nach dem Umzug etwas Zeit am Terminal weiter zu machen.
Es ist nicht wirklich viel aber ein kleines Update ist lange überfällig.

Hab die erste Schicht Epoxidharz aufgetragen hoffentlich hab ich das richtig gemischt ist doch schon eine weile her als ich noch Industrieböden verlegt habe und damit jeden Tag zu tun hatte.
Jetzt kommen noch 2-3 schichten drüber bis alles schön voll ist dann geht es an das einpassen der 3D-Druckteile anschließend spachteln, schleifen und lackieren.

Es ist noch einiges am Projekt was noch fehlt und ich die dinge einfach nicht bekommen weis zufällig jemand von euch wo ich DIY-Tastaturen Bestandteile bekomme?

Wünsche noch ein schönes Wochenende und bis bald!

Joshinator · 20. Juli 2020

ivory2k20 schrieb:
wo ich DIY-Tastaturen Bestandteile bekomme

Eigentlich verdient so ein Build eine eigene Tastatur. KLE und Plate-Builder nehmen dir den Großteil der Arbeit ab, aus nem Layout basteln dir die Tools die CAD Dateien für die Switch-Platte.
Musst dann "nur" eine Konfiguration für QMK bauen und die Switch-Matrix zusammenlöten.
QMK hat nen paar Guide dazu aufgelistet (QMK ist die passende Firmware für eine eigene Tastatur).

So könntest du dir dann dein Fallout "60% + 4 Buttons rechts"-Layout basteln.

Wenn du darauf keine Lust hast und nen fertiges PCB willst siehts hier in DE (bzw EU überhaupt) nicht so gut aus. Wie so immer kaum was auf Lager oder ausverkauft. KBDFans hat PCBs und Platten für verschiedene Layouts, wird aber aus China versendet.

ivory2k20 · 6. September 2020

Hallo CB nun kommt von mir auch wieder etwas es hat nun lange gedauert aber bis wir uns hier in der neuen Wohnung etwas eingelebt hatten, hat etwas gedauert...

Ich war nicht ganz untätig bis alles mit Harz überzogen und geschliffen war verging einige Zeit, es waren auch noch hier und da Anpassungen zu erledigen und auch mehrmals zusammen und auseinander zu bauen um alles noch einmal zu prüfen.
Nun ist es wirklich soweit alles zu spachteln das kann nun auch noch etwas dauern da wieder schleifen angesagt ist aber ich werde immer schneller und besser... xD

Ein kleiner Einblick wie das ganze ding später halten sollte zum kleben der Alu Schiene hab ich einen Zwei Komponenten Kleber von Pattex genommen und ich muss zugeben das ding klebt richtig gut.
Die Andere Seite wird dann noch mit dem Terminal verklebt und verschraubt so kann nichts mehr auseinander fallen.

Wie man hier sehen kann ist sehr wenig Platz zwischen Tray und Bildschirm aber es klappt noch. Das einzige was nicht mehr passt sind die geplanten Pure Wing 2 von be quiet! da der Radi vorne samt Lüfter zu hoch ist (roter Kreis), Das wurde zwar gemessen und laut CAD sollte das auch passen aber dem war nicht so nun stellt sich die Frage soll ich alle Lüfter moden oder auf einen Low Profile Lüfter wechseln?

Auf den Fotos kommt es nicht so an aber es schaut schon richtig gut aus sobald der Bildschirm angeschlossen ist und leuchtet...

Nun fehlt immer noch das PCB der Tastatur leider sind die Dinger kaum zu bekommen...

Zudem fehlt noch etwas an der Wakü sonst glaube ich zu meinen alles beisammen zu haben.

Eine Überraschung für die Wakü hab ich mir noch überlegt aber bis dahin ist es noch ein weiter Weg... xD

Wünsche noch einen schönen Sonntag und bleibt dran.

@Joshinator Sry für die späte Antwort hab deinen Post gelesen und dann ging das alles unter und hab vergessen dir zu antworten. Ich werde mir das von dir die Tage einmal ansehen da es momentan echt unmöglich ist an einen 60% PCB zu kommen...

ivory2k20 · 4. Oktober 2020

Moin CB

Es ist noch viel zu tun aber es geht voran.

Ich zeige euch einen kleinen Fortschritt beim Terminal und zwar mein AGB.
Im AutoCAD Modell kann man sehen es wird eine Glasflasche wie schon oben gesagt
Auf die Dimension der Flasche war ich leider etwas limitiert aber das sollte so schon gut klappen, nun sind noch einige Teile zu drucken und die Hardware fehlt mir immer noch leider...
Ich hoffe ich kann das sobald als möglich bestellen da sonst das lackieren nur teils möglich sein wird.
Nicht wundern ich nehme am CMWS20 teil deshalb die Wasserzeichen auf den Fotos.

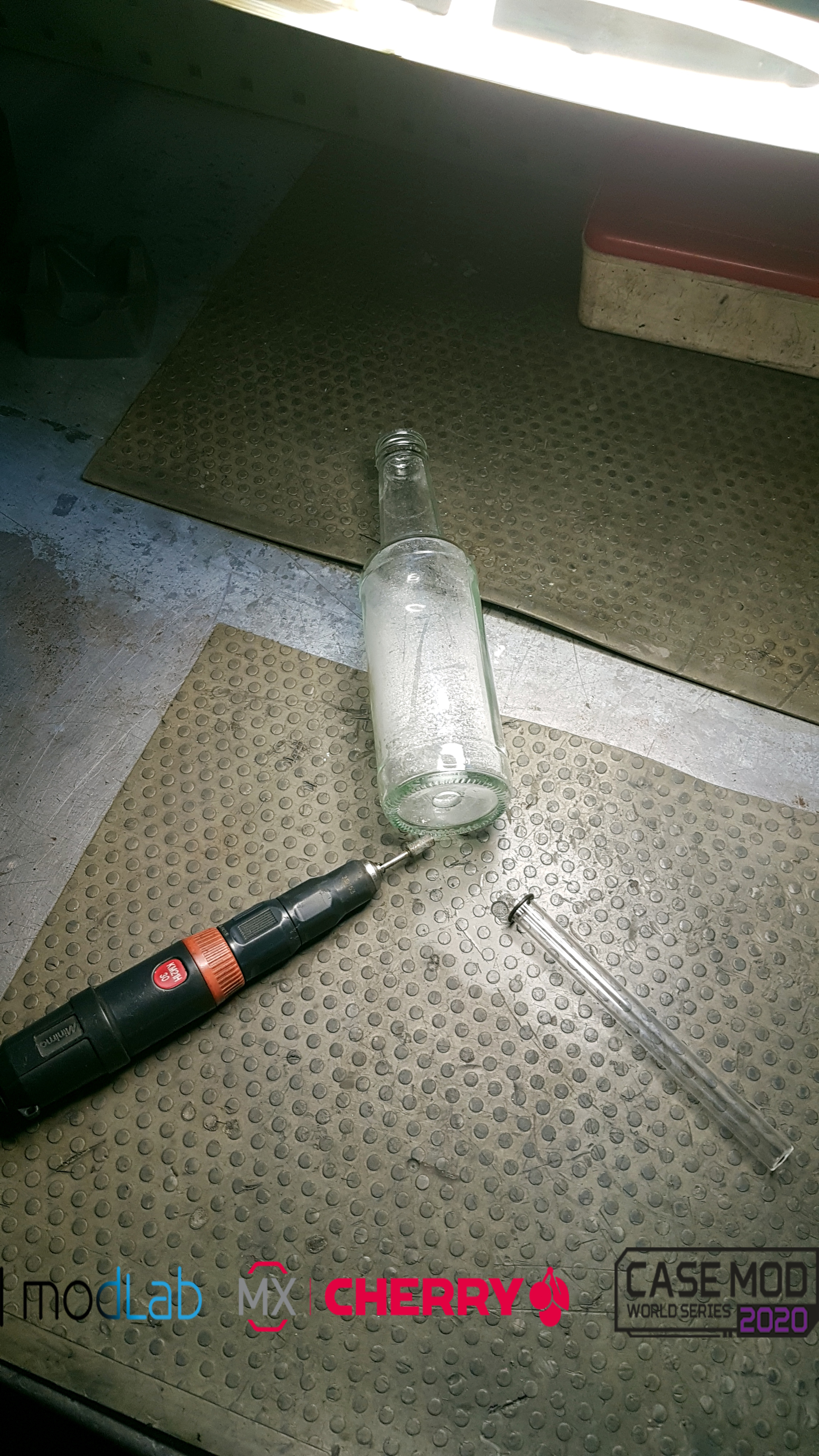

Das Loch für den Anschluss unten habe ich bereits geschliffen muss nur noch verklebt werden dann ist der AGB eigentlich schon fertig.

Das Loch habe ich mit einem Diamant-Schleifkopf auf der arbeit geschliffen.

Später dazu dann mehr, wünsche noch einen schönen Sonntag.

konkretor · 4. Oktober 2020

Bin gerade etwas geflasht von deiner Idee und Umsetzung. Hammer, ich freue mich schon auf die Fertigstellung!

Nerd Level 110%

@SV3N das musst du dir mal genauer anschauen.

ivory2k20 · 4. Oktober 2020

Haha danke

Bin schon etwas weiter aber muss mich erstmal an die Fotos machen und dazu kommt ja noch das schreiben des Logs xD

ivory2k20 · 27. Oktober 2020

Hall CB

Ein Kleines Update zum Projekt leider nur etwas langweilig aber das muss auch sein. :hust:

Eine menge an Vorbereitung wie das versenken der Schrauben im Alu...

Das Vorbereiten der Halterung meiner GPU, es war geplant meine Asus 1060 Strix zu verwende aber man kann sehen die GPU ist zu lang und verdeckt später die AGB-Flasche...

Eine Alternative wär eine 1650, 1660 mini ITX falls wer eine günstig abgeben will meldet euch per PN danke.
Die Karte wird natürlich auch angepasst dass sie zum Rest des Projekts gut harmoniert.

Es war an der Zeit die ersten Teile zu verkleben und vorzubereiten wie kitten und schleifen.
Zum kleben wird ein Pattex 2 Komponenten Kleber zuerst wusste ich nicht wie gut das wohl geht aber ich bin sehr überrascht wie stark der ist. xD
Spachtelmasse ist auch eine 2 Komponentige aus dem Baumarkt mit Glasfaserverstärkung eignet sich gut für große Flächen und wenn viel aufgefüllt werden muss aber lässt sich etwas schwierig schleifen da sie sehr hart wird.

Zudem noch ein Einblick wie die Front mit dem Terminal verbunden wird.
Die Alu Winkel werden an die Front geklebt und dann mit dem Terminal fix verschraubt und noch verklebt denn doppelt hält besser. xD

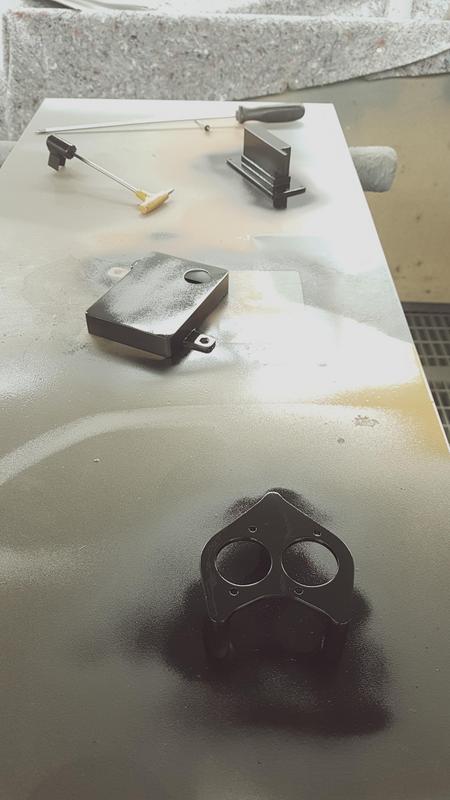

Die vergangenen Tage wurde auch schon alles einmal grundiert und einige Teile bekamen auch schon etwas Farbe ab.

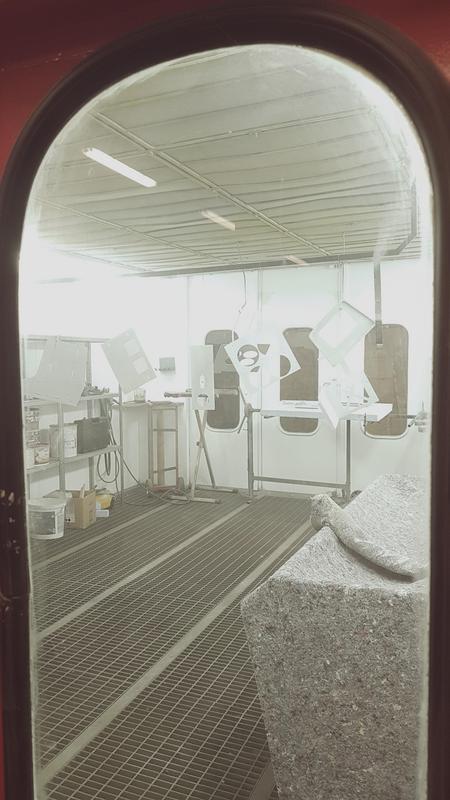

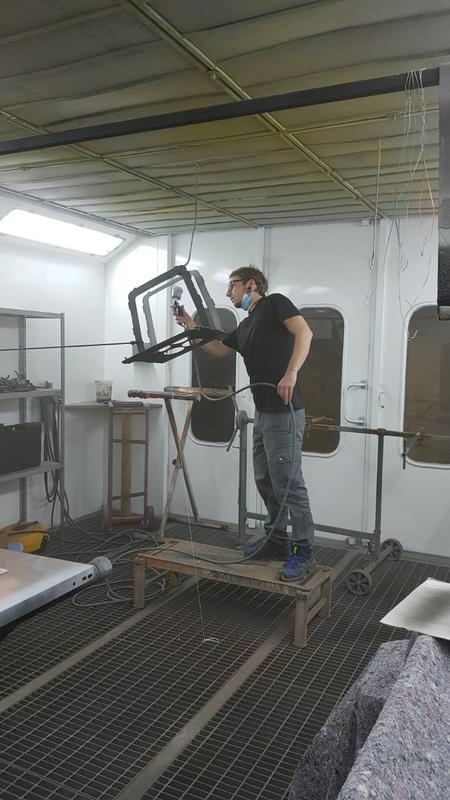

Ein guter Freund hat zufällig eine Lackierkabine und die darf ich umsonst nutzen

Es steht noch etwas an arbeit an da nach dem Grundieren einiges an Unebenheiten an den Bauteilen nun zu sehen ist, das heißt wieder etwas kitten und schleifen dann noch einmal grundieren dann kann man entscheiden ob die finale Farbe aufgetragen werden kann oder nicht.

Ich darf euch noch eine gute Nachricht mitteilen und zwar Noctua hat mich bei diesem Projekt mit 4 Chromax Low Profile Lüfter unterstützt dafür möchte ich mich sehr herzlich bedanke!

Ich hab mich das erstmal an ein Youtube Video heran gewagt ein kleines Unboxing Video es werden noch einige mehr folgen falls ihr mir ein Abo da lassen wollt würde ich mich freuen...

Ich wünsche noch einen schönen Abend bis zum nächsten Update

ivory2k20 · 4. November 2020

Hallo CB

Ein kleines Update zum Thema lackieren gibt es heute.

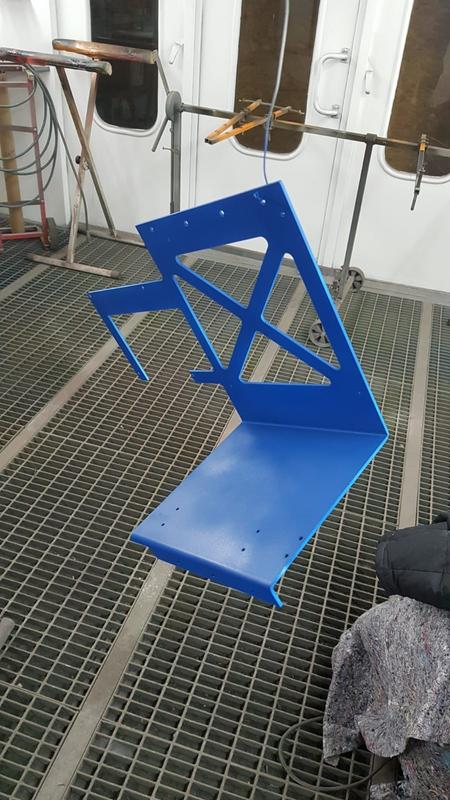

Die erste Schicht blau wurde lackiert aber beim lackieren der Teile fiel auf dass die Grundierung etwas mehr an Farbe aufnimmt als gedacht somit reicht eine Schickt leider nicht es muss 2 mal lackiert werden sodass die Farbe gleichmäßig und sauber wird.
Die Seitenteile wurden bereits noch einmal gekittet nur bin ich mir nicht sicher ob wir den Kitt noch einmal grundieren sollen oder nicht aber das kann erst beim nächsten mal ausprobiert werden.

Es ist endlich soweit!!

Die Teile für die Tastatur waren lieferbar...

Mein Dank an dieser Stelle geht an David bei candykeys.com gefühlte 1000 Mails von Mai bis jetzt haben wir hin und her geschrieben da vieles nicht lieferbar durch Corona war zum glück hat es nun geklappt und ich kann endlich mit der Tastatur weitermachen.

Leider muss ich euch noch eine schlechte Nachricht mitteilen aufgrund der steigenden Fallzahlen hier bei uns in Südtirol (Italien) sind gewisse Gemeinden nun rote Zonen das heist ich darf mich nur noch auf meine Arbeit und innerhalb der Heimatgemeinde bewegen somit gibt es leider keine weiteren Updates beim Lackieren da das nicht bei mir um die Ecke ist leider....
Aber dafür gibt es Updates bei der Tastatur wenigstens etwas...

Wünsche noch einen schönen Abend bis bald

Projekt [Worklog] +1 Hacking-Skill required

Cadet 2nd Year

Lieutenant

Cadet 2nd Year

Cadet 2nd Year

Cadet 2nd Year

Cadet 2nd Year

Cadet 2nd Year

Cadet 2nd Year

Cadet 2nd Year

Lt. Junior Grade

Cadet 2nd Year

Cadet 2nd Year

Cadet 2nd Year

Commander

Cadet 2nd Year

Cadet 2nd Year

Vice Admiral

Cadet 2nd Year

Cadet 2nd Year

Cadet 2nd Year

Ähnliche Themen
