2x 2-Fach LAN Dose - Kabel vermischt

[WildPotato]

Hallo zusammen,

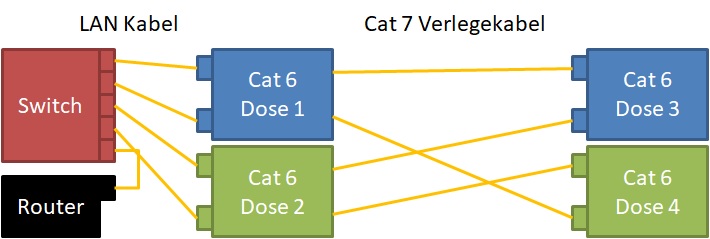

habe vier CAT.7 Kabel unterputz verlegt, ohne diese zu makieren (leider vergessen...). Diese Kabel möchte ich nun jeweils an eine Doppeldose anschließen. Ich habe versucht das ganze grafisch darzustellen:



Führt das zu irgendwelchen Problemen wenn die Kabel vermischt werden?
Anders ausgedrückt, müssen die beiden Kabel von Dose 1 in derselben Dose gegenüber enden oder ist das egal?



[BlubbsDE]

Eine Doppeldose ist nichts anderes, als zwei Dosen in einem Gehäuse. Womit Du sie verbindest ist egal. Nur hast Du dann eben vielleicht ein Chaos. Port 1 an Dose 1 ist Port 2 an Dose 2 usw.

Was ist so schwer daran festzustellen, an welchem Kabel welcher Port hängt. Einfach ein Durchgangsprüfer.



[LoveBunnyHunter]

Das ist, unschön ausgedrückt, vollkommen wurst.
Also wenn ich das richtig verstehe liegen dort 4 CAT7 Verlegekabel. Wenn das so ist, und immer eine 1:1 Verbindung zwischen Port x und Port y besteht ist das egal.



[rg88]

Ist egal, aber eben schlampig.
Warum musst du dir Kabel nicht einfach durch, dann weißt du welches welches ist? Problem gelöst



[frost21]

Das sieht so aus, als ob du versuchts aus vier Switch-Ports acht Dosensteckplätze zu machen.
Sollte das dein Plan gewesen sein -> Verwirf ihn. Du musst zwingend zu jedem Dosenanschluss eine Leitung vom Switch legen (bzw. eine Doppelveregeleitung), sonst funktioniert dein vorhaben entweder gar nicht, oder nur mit 100MBit/s.



[BlubbsDE]

Das stimmt, das kommt noch hinzu. So verkabelt gibt es nur 4 Ports. Keine 8. Und wenn Du an zwei zusammen geschalteten Ports gleichzeitig etwas anschließt, dann geht gar nichts mehr.



[WildPotato]

Das sieht so aus, als ob du versuchts aus vier Switch-Ports acht Dosensteckplätze zu machen.
Sollte das dein Plan gewesen sein -> Verwirf ihn. Du musst zwingend zu jedem Dosenanschluss eine Leitung vom Switch legen (bzw. eine Doppelveregeleitung), sonst funktioniert dein vorhaben entweder gar nicht, oder nur mit 100MBit/s.

Der plan ist dass 4 Ports vom Switch an zwei 2-Fach Dosen angeschlossen werden und das Verlegekabel verlängert nur in anderen Räumen wo sie wieder in Dosen enden. Sollte doch passen, also 1zu1?



[BlubbsDE]

Passt, ja. ergibt aber keinen Sinn. Die ersten Dosen sind dann nicht nutzbar und dienen nur als Kabelverbinder. Da kannst Du auch einen Kabelverbinder nehmen und die Löcher wieder zuputzen. Und wenn jemand etwas hinein steckt und am anderen Ende auch ein Gerät eingesteckt ist, dann ist der Port tot.

Und wie willst Du sie auflegen? Eine Doppeldose hat zwei Brücken für die 8 Adern. Bei Dir kommen zwei 8 adrige Kabel an. Die legst Du auf die beiden Brücken auf. Und wie willst Du die beiden abgehenden auflegen?



[WildPotato]

Passt, ja. ergibt aber keinen Sinn. Die ersten Dosen sind dann nicht nutzbar und dienen nur als Kabelverbinder. Da kannst Du auch einen Kabelverbinder nehmen und die Löcher wieder zuputzen. Und wenn jemand etwas hinein steckt und am anderen Ende auch ein Gerät eingesteckt ist, dann ist der Port tot.

Ja die dienen nur als Kabelverbinder. Gibt es da auch "schönere" Lösungen? Wollte die Kabel nicht ohne Dose aus der Wand hängen lassen das ist hässlich...



[BlubbsDE]

Geht nicht als Kabelverbinder. 4 Cat Leitungen bekommst Du da schon physikalisch nicht rein. 2 ist schon fummelig. Dann so etwas

https://www.reichelt.de/RJ45-Stecke...dex.html?ACTION=3&GROUPID=5854&ARTICLE=135610

Und weg mit den ersten Dosen. Und dafür eine Blinddose aufs Loch.



[Raijin]

Normalerweise nutzt man neben dem Switch ein sogenanntes Patchfeld/Patchpanel. Das ist wie eine große Dose mit zB 8, 10, 12 oder gar 24 Ports. Vom Switch geht ein normales Patchkabel mit Steckern in einen RJ45-Port am Patchfeld (oder einer Dose). Hinterm Patchfeld/Dose sind die Klemmen, dort wird das Verlegekabel aufgelegt. Das Verlegekabel geht dann durch die Wand, Kabelkanäle, etc. bis zum Ziel, der Dose im Zimmer. Dort wird es ebenfalls auf die Klemmen aufgelegt. Endgeräte werden dann wieder per Patchkabel mit Steckern an den RJ45-Port der Dose angeschlossen.

In deiner Zeichnung sieht es so aus als wenn du das Verlegekabel auf einer Seite auf die Klemmen auflegen und auf der anderen Seite mit Stecker in die Dose stecken willst? Hä?

Verlegekabel sollte tunlichst immer nur auf Klemmen aufgelegt werden, Stecker sollte man meiden. Patchkabel sind für Stecker konzipiert, da ein Stecker immer ein gewisses Maß an Mobilität impliziert. Mobilität = Kabel bewegt sich = Verlegekabel könnte brechen. Verlegekabel wird daher meist fest verlegt, daher der Name...

Ein Kabel, das zB in einem kleinen Kabelkanal aus der Wand kommt und dann zB in der Fußleiste verschwindet ist 1000x schöner als eine Dose, an der Kabel mit Stecker klemmen, die dann wiederum in der Fußleiste verschwinden. Das ist nix halbes und nix ganzes. Auf gut Deutsch: Schlampig.



[schuckid]

Ich verstehe das so, dass die Verlegekabel an beiden Enden "dosen-intern" auf die Klemmen aufgelegt werden sollen. Die Dosen 1+2 sind quasi das Patchfeld, an die Dosen 3+4 kommen dann die Endgeräte. Und das ist dann so absolut in Ordnung und ordentlich.
Die Dosen 3+4 in der Zeichnung sollten besser gespiegelt dargestellt werden, die Ports nach rechts zeigen. Dann wäre es vielleicht leichter gewesen es zu erkennen ;-)



[BlubbsDE]

Dann leg mal vier Cat Leitungen in einer Doppeldose auf. Das wird nichts. Die Auflegeleisten sind dazu nur für eine Ader ausgelegt. Nicht für zwei. Das ist alles Pfusch.



[ProGunShooter]

Er legt doch jeweils pro Doppeldose 2 Kabel auf und nicht 4

Sind ja quasi vier Doppeldosen heißt vier Anschlüsse auf jeder Seite



[schuckid]

Er will doch jeweils 2 Leitungen in eine Doppeldose packen, also eine Leitung pro Port!



[BlubbsDE]

Nein. Als Verbinder. Zwei ankommende Leitungen, zwei abgehende. Das sind vier.



[ProGunShooter]

Vom switch zur Dose wird er ja sicherlich Patchkabel nehmen und keine Verlegekabel, deswegen sind an jede Dose doch jeweils 2 Verlegekabel und 2 Patchkabel angeschlossen



[BlubbsDE]

Wenn es so wäre, dann wäre das auch totaler Pfusch und unschön. Ob es so ist, sollte der TE dann mal sagen.

Ich lese hier nur etwas von Unterputz verlegten Cat 7 Kabeln.



[Raijin]

So habe ich das auch verstanden. Die Zeichnung ist aber schon ziemlich verwirrend. Der Sinn hinter dem Kreuz und Quer erschließt sich mir nicht. Einem Switch ist es vollkommen egal was wie wo das Kabel lang läuft. Heißt im Klartext: Wenn man die Verlegekabel in der Zeichnung 1:1 parallel einzeichnet (Dose1==Dose3 bzw. Dose 2==Dose4), ändert sich für den Switch und auch die angeschlossenen Endgeräte NICHTS!

Da Dose 1+2 ja vermutlich in der Nähe des Switches liegen (wie ein Patchfeld), sollte man das auch so machen. Genau genommen kann man dann nämlich sogar Duplex-Kabel nehmen und von den Klemmen an Dose1 "am Stück" zu den Klemmen an Dose3 legen.



[schuckid]

Nein. Als Verbinder. Zwei ankommende Leitungen, zwei abgehende. Das sind vier.

Nein. "Verbinder" meint in diesem Fall das gesamte Kontrukt Verlegekabel mit einer Dose an jedem Ende. Pro Port soll nur eine Leitung aufgelegt werden, nämlich das jeweilige Verlegekabel. Das in dem Bildchen dargestellte 2. Kabel ist das Patchkabel extern an der RJ45-Buchse.
