5pin VCC, D+, D-, GND, GND vom Gehäusefront des Aerocool QS-200

[Dukeks]

Hi,
ich baue gerade meinen Rechner zusammen und habe letztendlich ein Problem.
Vom Gehäusefront (3x USB, Audio-In, Audio-Out, An- und Resetknopf) kommen mehrere Kabel.
Ich konnte alle anschließen, bis auf das eine. 1nes der bereits angeschlossenen Kabel sollte ich laut Mainboard Anleitung an eine von 2 USBs anschließen. Das war ein Kabel mit getrennten Jumper, die ich dann sortiert in die jeweiligen USB pins einstecken sollte. Nun entdecke ich hier noch ein Kabel mit 5pins: VCC, D+, D-,GND, GND . Im Inet habe ich erfahren, dass dies auch irgendwie USB sein soll, obwohl es nur 5pin hat. Leider ist mein 2tes USB Anschluss schon an meinen Cardreader vergeben.
Ist es überhaupt nötig ein 2tes USB-Kabel von der Front an das MB anzuschließen?

MfG



[Prollpower]

Deine Ausführung iritiert mich ein wenig...
Normalerweise befinden sich auf dem Mainboard mehrere 10 polige USB Steckerleisten (2 reihig á 5 pins) Jeder dieser Steckerleisten fassen 2 USB Anschlüsse.
Willst Du alle 3 USB Anschlüsse von dem Frontpanel Deines Gehäuses nutzen, musst Du auch alle anschliessen. Sonst wird 1 USB Anschluss nicht gehen.
Meistens hast Du dazu 3 Leitungen mit der Beschriftung D+,D-, 5V, GND, GND (Abschirmung). oder 2 Leitungen mit 1x etwa 10 Leitungen und 1x 5 Leitungen.
Hilfreich wäre welches Mainboard.



[Dukeks]

Das Mainboard ist ein ASROCK H61M/U3S3.
Mein MB hat nur 2 USB.
Sie sind jeweils 2reihig.
Die obere Reihe hat 5pin, die untere 4pin.
Und das alles wie gesagt 2mal.
Eins dieser Anschlüsse ist wie gesagt schon besetzt.



[BillTür]

Kannst Du nicht einfach testen, ob alle Frontanschlüsse funktionieren?



[Dukeks]

Mein RAM ist heute leider noch nicht angekommen. Ich kann ihn also erstmal bis zum 2.01.12 nicht anschalten :/ ..



[Dukeks]

Hier habe ich noch einmal ein paar Fotos gemacht!

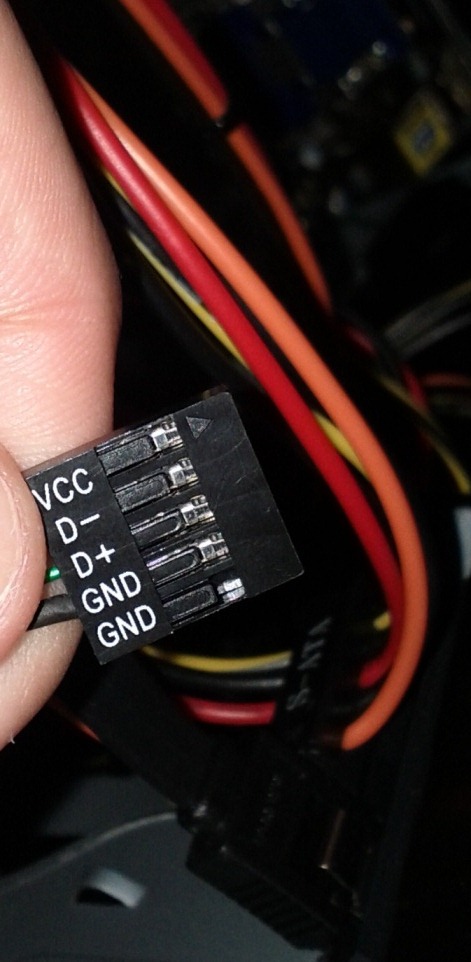

Also es handel sich um folgendes Kabel, das aus der Front kommt: Foto 1

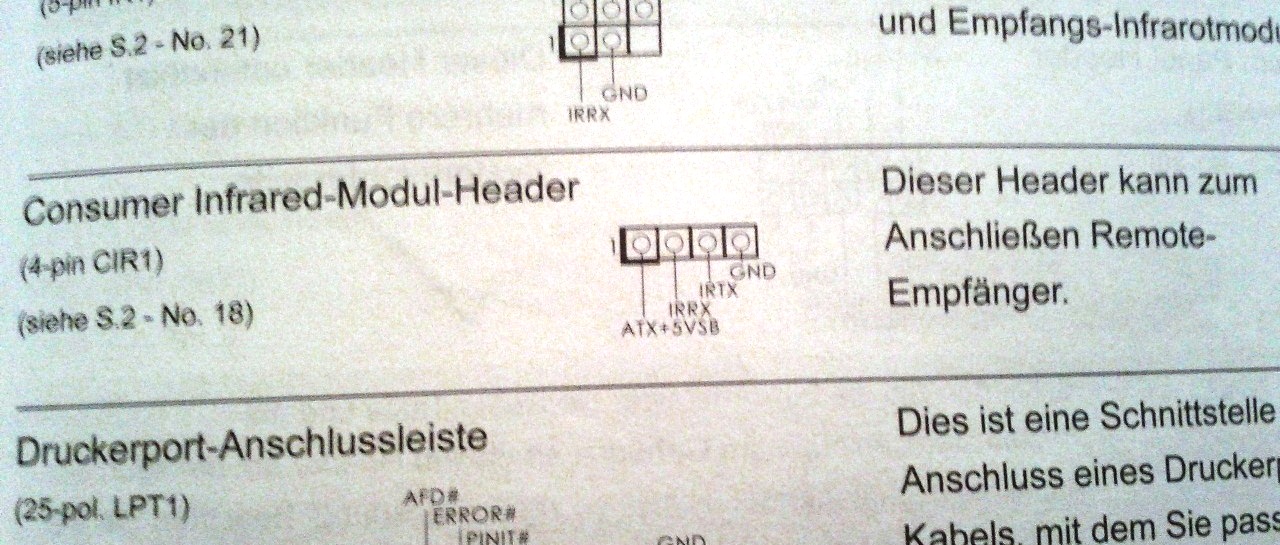

Am Mainboard gibt es noch einen freien Anschluss der passen könnte: Foto 2 (aus dem Handbuch des MB)

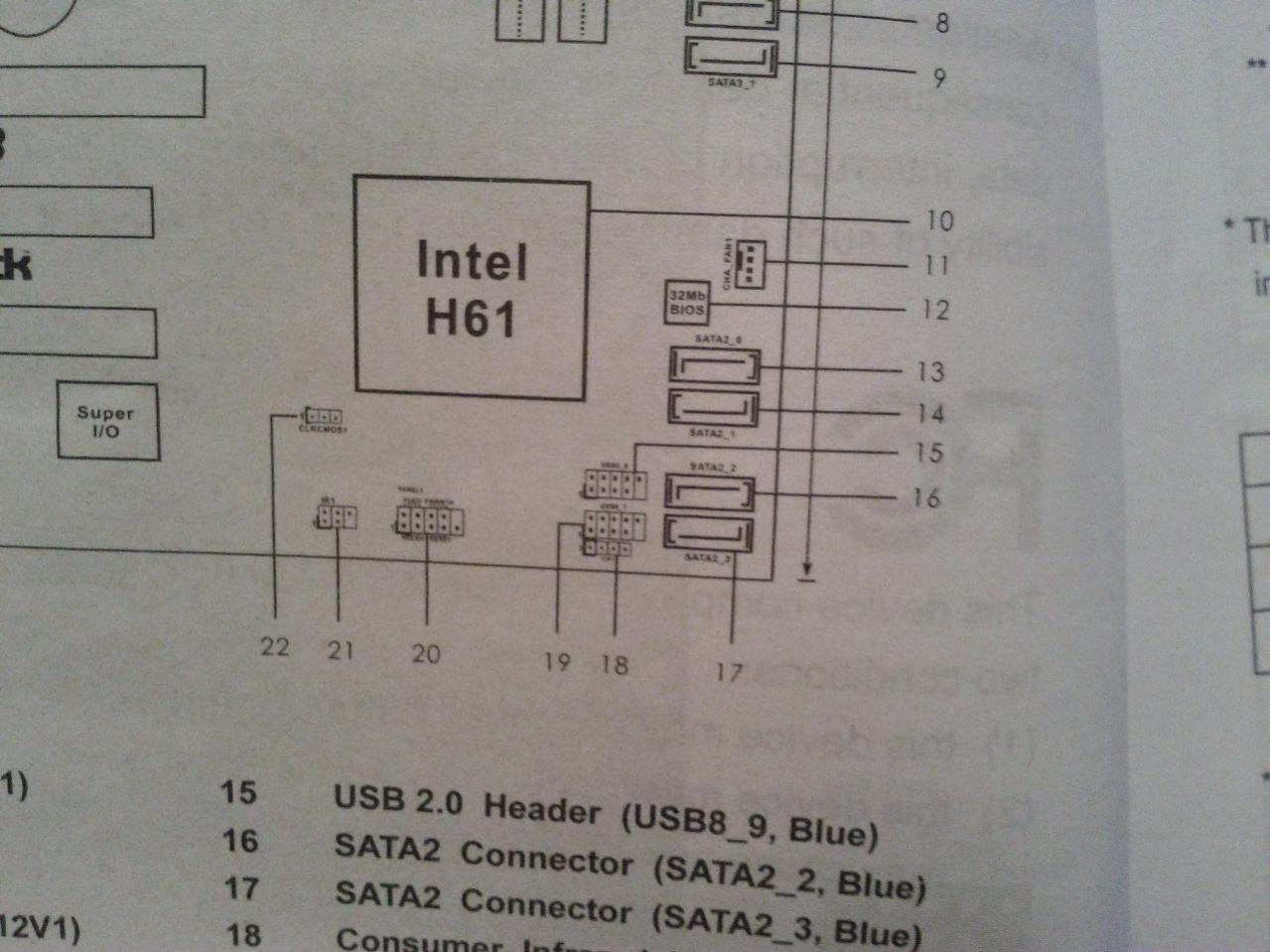

Sie befindet sich in der folgender Position: Foto 3 (Pos. 18)

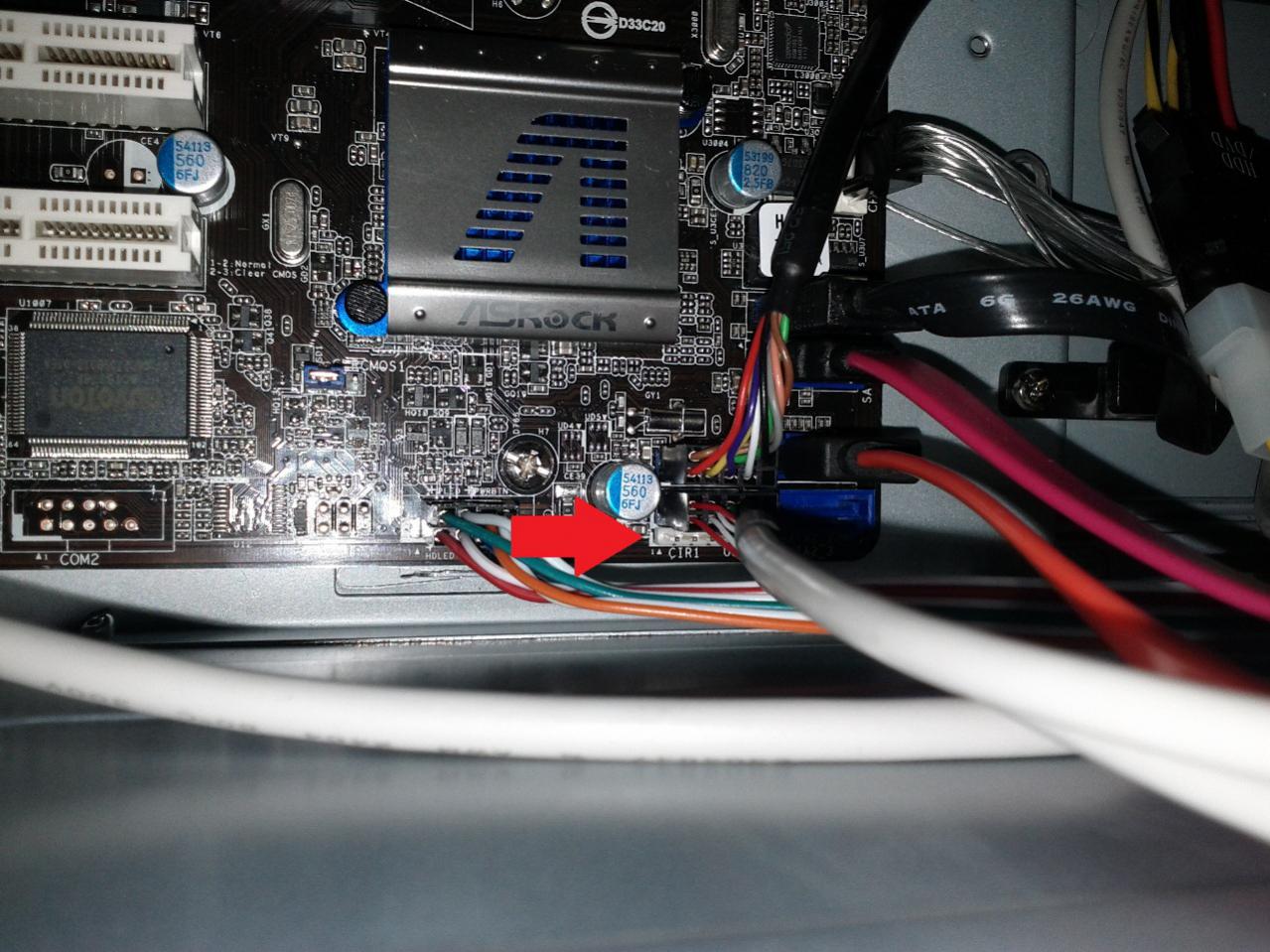

Ein original Foto mit diesem Anschluss (mit rotem Pfeil markiert): Foto 4

Hoffe ihr könnt helfen

Ergänzung (4. Januar 2012)

Hier im Anhang die Fotos



[Hanne]

Auf dem MB sind zwei USB-Anschlüsse und ein Infrarot-Anschluss zu erkennen -

Auf dem einen USB-Anschluss befindet sich bereits ein Stecker - wo führt dieser hin ? - Sicherlich zum Frontanschluss -

Gibt es zum Gehäuse keine Beschreibung ?



[Dukeks]

Zum Gehäuse gab es keine Infos :/
Ja, am MB sind 2 USB Anschlüsse. Eines geht zum Cardreader, das andere wie du sagtest zur Gehäusefront.



[Hanne]

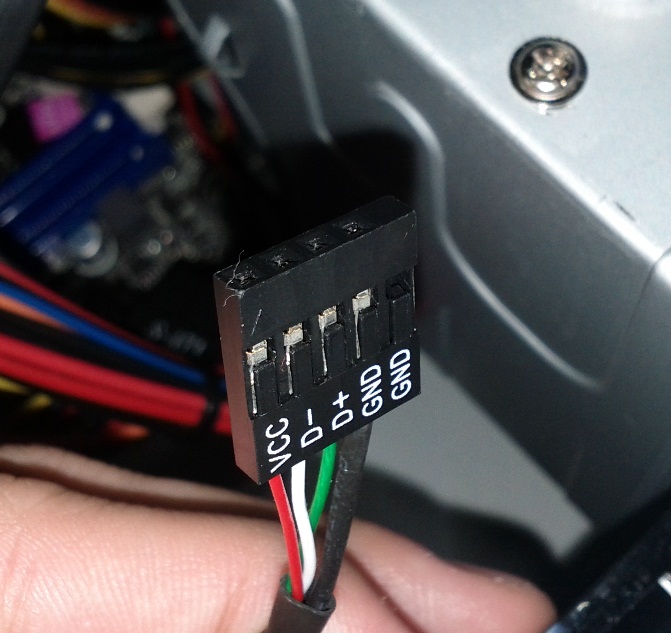

Auf dem linken Bild ist zu erkennen, dass diese Stecker 5-polig ist - die Kabel sind
rot - weiß - grün - schwarz ?

Wo führt dieses Kabel hin ?

Es sieht für mich nach dem zweiten USB-Frontanschluss aus -

dieser müsste dann von links beginnend auf den USB-Anschluss aufgesteckt werden -
auf die 5er- oder 4er Pin-Reihe - also von Pin-1 ausgehend - rot - weiß - grün - schwarz



[Dukeks]

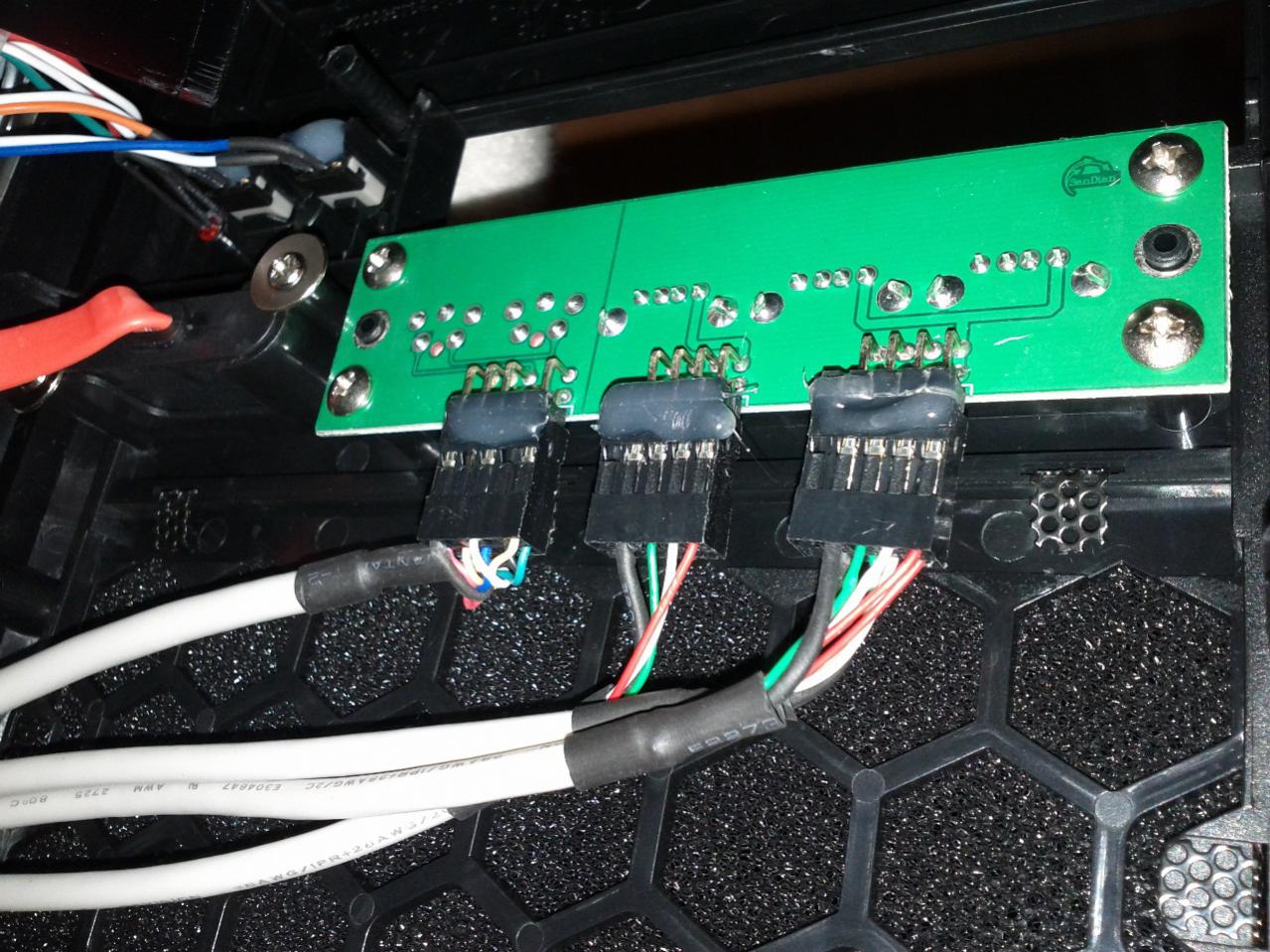

Ja der Stecker ist 5 polig oder hat 5 pins. Einer ist aber nur ein Dummy wie man auf dem Bild im Anhang erkennen kann. Ich habe hier ein Foto von der Frontrückseite gemacht. Das Kabel führt zum mittleren dieser 3 Kabel an dem Chip. Der Chip gehört glaube ich zu den USB-Anschlüssen an der Front. Leider habe ich garkein USB mehr frei am MB!

Ergänzung (4. Januar 2012)

Hier die Fotos



[Hanne]

Auf dem jetzigen Foto links ist es genauer zu erkennen - es ist USB -

auf dem MB sind alle USB-Pinreihen belegt ?

Es gibt zwei USB-Frontanschlüsse zum Anschluss von vier Geräten - alle belegt ?



[Dukeks]

Das verstehe ich nun nicht ganz
Ich habe 2x USB 2.0 Header am MB.
Die sind auf Foto 4 von meinem Post um 17:19h zu sehen. Es sind die zwei besetzen Anschlüsse über dem mit dem roten Pfeil markierten Anschluss.
Der obere USB Header ist wie gesagt komplett (alle 9 Pins inkl. 1 Dummy) durch den zusätzlich angeschlossenen Cardreader besetzt.
Der untere USB Header auch komplett durch ein Kabel von der Gehäusefront besetzt.

Danke für deine schnellen Antworten!
