Computergehäuse an MoBo anschließen

Sitte

Ensign
Registriert
März 2015
Beiträge
164
Ich bin nochmal :)
Möchte ein Computergehäuse ans Fatal1ty B85 Killer anschließen,
und bin mit den Verbindungen "leicht" überfordert.....

Anbei Fotos vom MoBo und den Kabeln:




Kabelfarbe schwarz ist + und da hört mein wissen auch schon auf :(

Bedanke mich schon mal für eure Hilfe und wünsch noch einen schönen Feiertag!

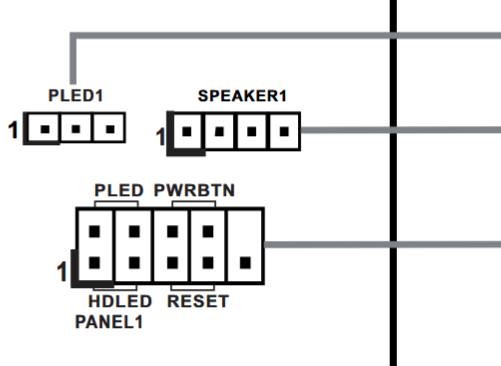

Pins horizontal immer im Paar auf dem Mainboard.
PLED +/- = POWER LED
PWRBTN#/GND = POWER SW
HDLED +/GND = H.D.D. LED
GND/RESET# = RESET SW

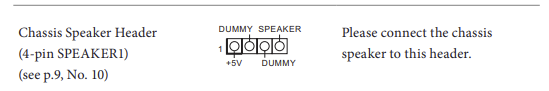

Speaker-Stecker > Seite 24:


Zuletzt bearbeitet:
  • Gefällt mir
Reaktionen: iron_monkey, Der Lord und aragorn92
also normalerweise ist rot + ;)

das diagramm hast du ja schon.

i.d.r. schließt man das so an, dass die "glatte" steckerseite mit der schrift nach außen zeigt, und die pin-seite nach innen.

  • Gefällt mir
Reaktionen: madmax2010
ansonsten: led falsch herum geht nicht an
speaker funktioniert in beide Richtungen
reset und power switch ebenso

  • Gefällt mir
Reaktionen: iron_monkey, Skysurfa, Firefly2023 und 2 andere
Auf der Rückseite der Stecker steht für gewöhnlich wo plus und minus ist.

  • Gefällt mir
Reaktionen: aragorn92, kieleich und lazsniper
Cassius1985 schrieb:
Du musst lediglich die Power-LED umpinnen, am Besten mit einer Nadel
Nein muss er nicht. HDLED- ist auch nur ein GND und da sind beide direkt nebneinander, also kann er den 3Pin Stecker einfach draufstecken.

  • Gefällt mir
Reaktionen: Firefly2023, Tulol und madmax2010
Power LED nach oben links, du musst entweder den grünen Plus-Pin in die Mitte des Steckers umpinnen oder den Stecker in der Mitte durchtrennen, damit du die beiden Pins einzeln stecken kannst. Schwarz ist -, grün ist +.

Power SW nach oben rechts, Orientierung ist egal. Der Form halber würde Grün auf PWRBTN gehören.

HDD LED nach unten links, rot ist +, schwarz ist -.

Reset SW nach unten rechts, Orientierung ist egal. Der Form halber würde weiß auf RESET gehören. Ob du GND links oder rechts von RESET benutzt ist egal.

Für den Speaker hast du dort keinen Anschluss, einfach weglassen.

  • Gefällt mir
Reaktionen: Sitte
Den Schaltern ist eh egal, wie rum du die rein steckst.

Die LEDs kannste entweder farbig auf plus anschließen oder einfach per trial&error and wenn sie nicht leuchten war's falsch herum

Nur beim Power wirst du wie oben erähnt etwas fummeln müssen. Da haben Gehäuse und Mainboardhersteller sich nicht abgesprochen.

Rickmer schrieb:
Nur beim Power wirst du wie oben erähnt etwas fummeln müssen. Da haben Gehäuse und Mainboardhersteller sich nicht abgesprochen.
Nein muss er nicht. Er hat nur nicht genau geschaut. Es gibt dafür einen extra 3-poligen Anschluss. PLED1



@Sitte
an den Steckern nichts ändern

  • Gefällt mir
Reaktionen: iron_monkey, xxMuahdibxx und Rickmer
Da muss ich aber mal nachfragen: Der Powerstcker sprich Power SW hat doch 2 Farben nebeneinander da brauche ich den Stecker doch nicht zu zerschneiden.Also PWRBTN# Grün und GND schwarz ?!?
Ergänzung ()

Matthias80 schrieb:
Überhaupt kein Vorwurf an deinem Vorhaben. Aber warum "Projekt"?
Wust nicht was ich da am besten Anklicken sollte....nennen wir es Restverwertungsprojekt. *g

Sitte schrieb:
Da muss ich aber mal nachfragen: Der Powerstcker sprich Power SW hat doch 2 Farben nebeneinander da brauche ich den Stecker doch nicht zu zerschneiden.Also PWRBTN# Grün und GND schwarz ?!?
Da war die Power LED gemeint. Die hat einen eigenen Anschluss. PLED1. Siehst du oben auf dem Bild.
PWRBTN# Grün und GND schwarz ist richtig

Den wichtigsten Sachen dabei ist die Polung egal...

  • Gefällt mir
Reaktionen: iron_monkey und Langi1
