Hallo,
an dieser Stelle wollte ich gerne mal einen Bericht zum Umbau einer XFX GeForce 9800 GTX+ 775M sowie Werte und Übertaktungsmöglichkeiten vorstellen. Vllt. ist ja der ein oder andere interessiert an dem Kühler.
Vorweg: Hatte mich über den Kühler schlau gemacht. Am Freitag hatte ich auf der CeBit ein längeres Gespräch mit einem Mitarbeiter von Arctic Cooling und habe mich dann auch für diesen entschieden.
Der Preis liegt je nach Anbieter zwischen 19,20 € ~ ca. 30,- € warum es da so extreme Unterschiede gibt, i don´t know. Ich habe den Kühler über hoh.de geordert für 19,20 € das Stck. zzgl. Versandkosten.
Sonntag Abend habe ich den Kühler bestellt und direkt im Anschluß überwiesen. Montag morgen erhielt ich um kurz vor 9h die Eingangsbestätigung des Geldes. Um 11h wurde die Ware kommisioniert und ich hatte den ID Code der Sdg. erhalten. Somit stand dem Track & Tracing nichts mehr im weg.
Dienstag Morgen war der Kühler da. Top Abwicklung und verdammt schnell, sehr zu empfehlen !
Zurück zum Umbau:
Der Kühler kommt in einer Hartplastikverpackung die sich oben am Rande öffnen lässt.
Dabei sind: Schrauben für den Kühler ( Montage ), Aluminium Brackets für die Spannungswandler, diese komischen Wabbelpads für die Speicherchips ( wie immer die Dinger jetzt heißen mögen ich nenn sie Wabbeldinger
), der Kühler vormontiert sowie Sticker und Faltblatt Bedienungsanleitung auf English, Deutsch und noch ein paar anderen Sprachen.
Die Bebilderung und Text ist etwas Karg ausgefallen, aber wer keine zwei Linken Hände hat bekommt das auch so hin.
Abbau des alten Kühlers:
- Sämtliche Schrauben auf der PCB Rückwand entfernen, am Slotblech befinden sich von außen auch noch zwei Schrauben. danach lässt sich ganz leicht die Grafikkarte von dem Kühler trennen.
Was mir beim Abbau etwas säuerlich aufgestoßen ist, ist die Tatsache das XFX es zu gut meint mit der Wärmeleitpaste, die ist so dick aufgetragen das sich alles am Die runter gedrückt hat und auch den restlichen Chipteil versaut hat. Also mussten die Wattestäbchen her halten
Abgesehen davon ist es zur Wärmeabfuhr wieder negativ. Aber egal der Krachmacher soll ja eh weg.
Vorbereiten für Umbau:
- Den Chip sowie Die von der Wärmeleitpaste befreit ( den Die per Nagellackentferner, taugt auch mal was für Männer
) und dünn Arctic Silver 5 aufgetragen.
Da auf dem Arctic Cooling schon so Wärmepad vorhanden ist wurde dieses entfernt und die Fläche gereinigt.

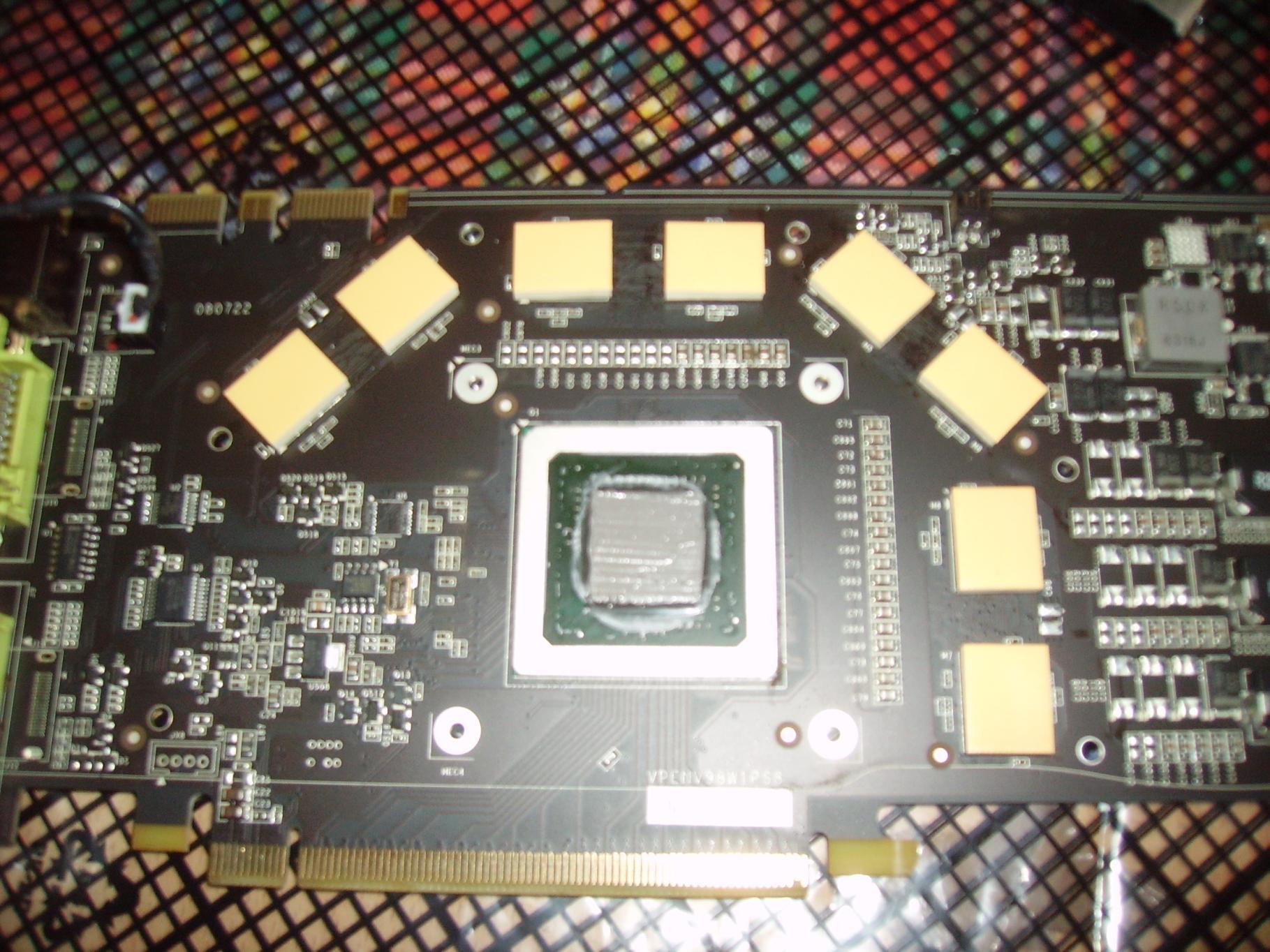

- Auf der Grafikkarte habe ich nun diese Wabbelpads angebracht. Wichtig zu beachten, die Speicher müssen vor aufsetzen der Wabbeldinger mit einem Radiergummi rauh ( ? ) gerieben werden da so ne Art Fettfilm drauf ist. Bei Nichtbeachtung erlischt die komplette Garantie ( sofern sie es nicht schon alleine wegen dem Umbau ist ) lt. Arctic Cooling Faltblättchen.
Nun kommen die Probleme....
XFX hat den 3 Pin Stecker für die Leuchtdiode, die von außen den Zustand der Grafikkarte angibt so blöde platziert das er nicht richtig in die dafür vorgesehene Kerbe des Kühlers passt. Abgesehen davon stört das Kabel, abgezogen ist wieder genug Platz. D.h. also das man die Diode nicht mehr benutzen kann, aber ich denke die ist eh so was von überflüssig...
Keine Panik, der Kühler lässt sich trotzdem sicher befestigen. Man lege nun den Kühler in die richtige Position und richtet die Löcher der Grafikkarte mit denen des Kühlers aus. Am besten man zieht erst die Schrauben um die GPU an. Habe ich über kreuz gemacht ob sinnvoll oder nicht...wer weiß...
Eine Schraube lässt sich nicht komplett rein drehen hält aber das Wabbelpad am letzten Speicherchip gut. Das liegt an dem 3 Pin Stecker für diese tolle Diode. Da etwas mit Fingerspitzengefühl arbeiten und nicht nach dem Motto " Nach fest kommt ab" sonst macht man sich auf jeden Fall irgendwas kaputt.

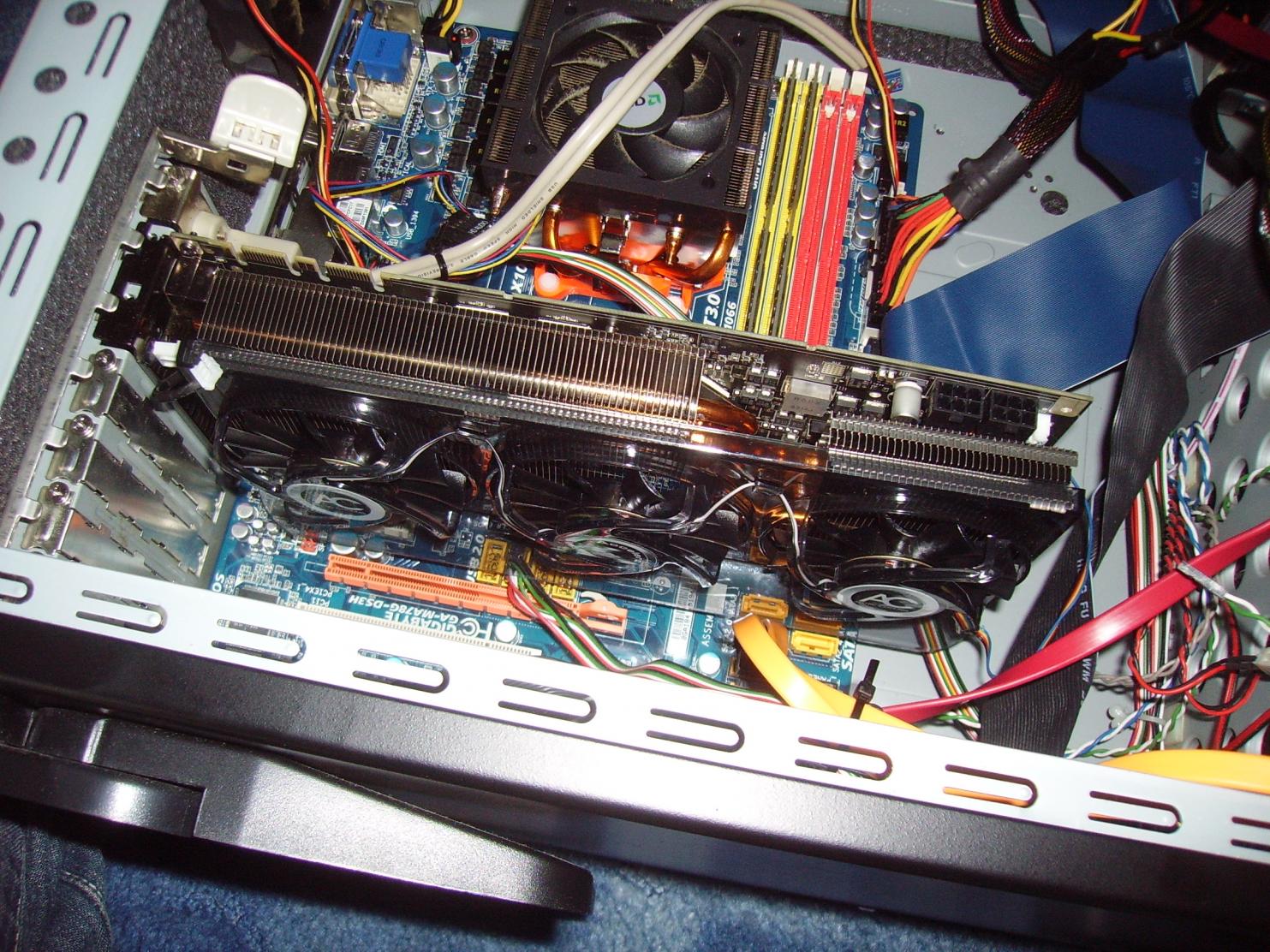

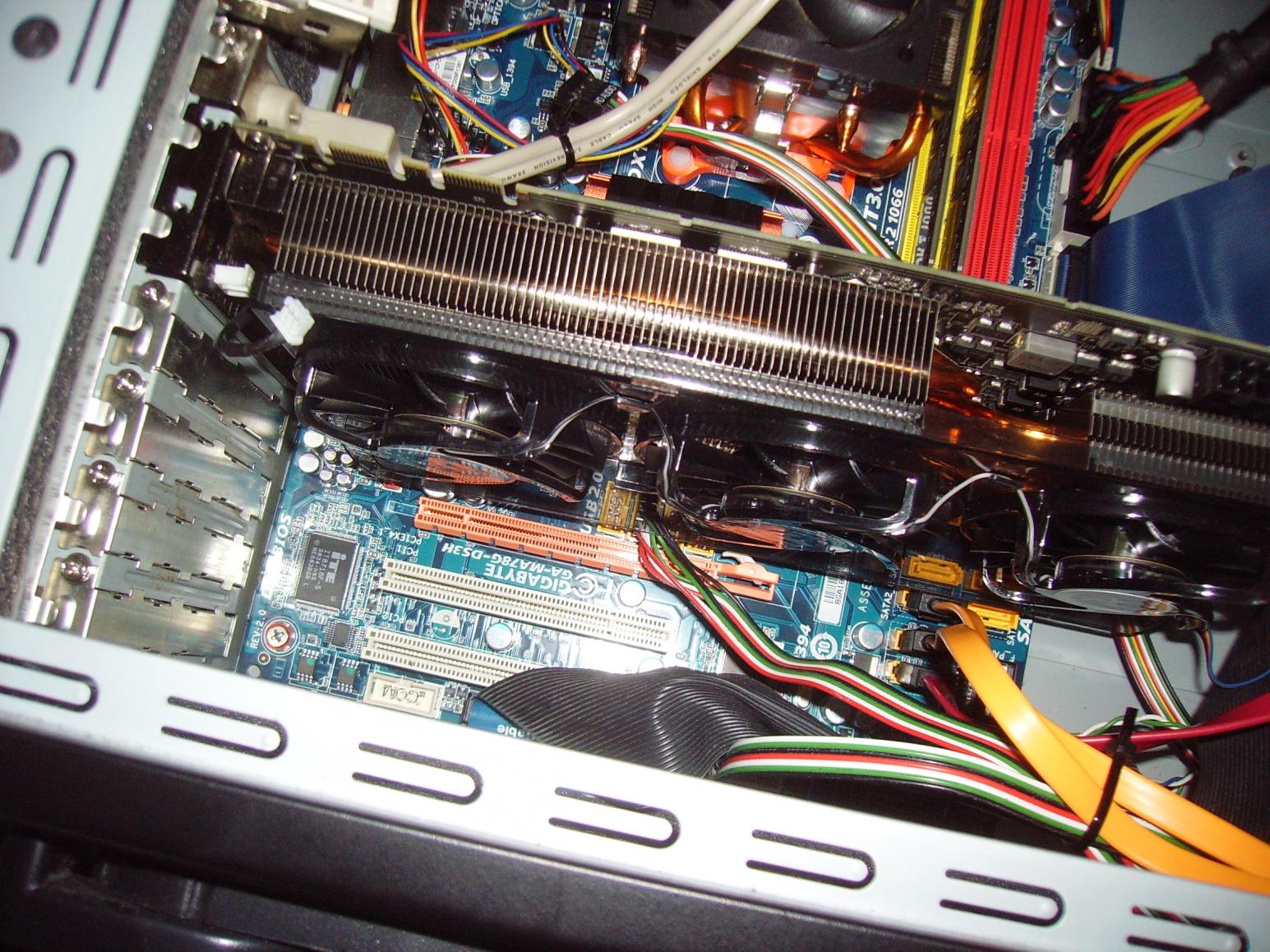

Nun ist der Umbau fertig und Grafikkarte eingebaut.
Ich hatte zu dem Zeitpunkt 19 Grad im PC Zimmer, die Grafikkarte eine Wärme von 29 Grad ( vorher mit Serienlüfter 41 Grad im Idle ). Heizung etwas aufgeschraubt um normale Arbeitsumgebung bzw. den Sommer nachzuahmen. Bei einer Raumtemperatur von 23~24 Grad hatte die Grafikkarte im Idle 32 Grad erreicht.
Benchmark 3D Mark 06 sowie Vantage, die Grafikkarte wurde max. 48 Grad warm.

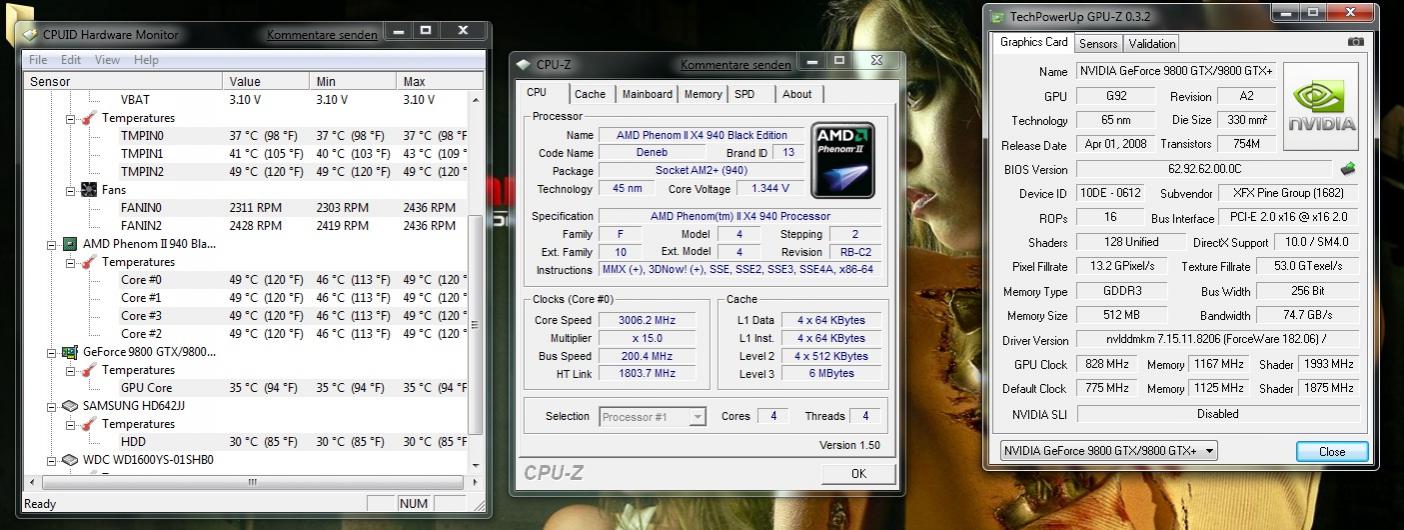

Mit dem RivaTuner wurde sie jetzt auf einen Wert von: GPU 828 Mhz, Ram 1167 Mhz und Shader 1993 Mhz getaktet, übersteht 3D Mark im Loop sowie stundenlanges Anno 1701 und Stalker Clear Sky Zocken. Im Idle befindet sie sich bei 35 Grad. Nach 30 Min. Zocken bei 55 Grad. Ein klasse Wert wie ich finde, lag die Grafikkarte mit den von Haus aus 775 Mhz bei 65 Grad. Geräuschentwicklung auf maximal ist wesentlich angenehmer als der Serienlüfter. Bei 70% hört man sie so gut wie gar nicht mehr.
Alles in allem ein sehr Leistungsfähiger Kühler für einen sehr günstigen Kurs.
Kann ich nur empfehlen !!!
Anbei ein paar Bilder
