Erster PC-Bau: ATX 3.1 Netzteil (20 polig) auf 24 polig Mainboard

[Bobino12]

Hallo zusammen,

ich baue heute das erste mal meinen eigenen PC mit den folgenden Komponenten:

Case​	be quiet! PURE BASE 501 Airflow , Tower-Gehäuse​
CPU​	AMD Ryzen™ 7 9800X3D, Prozessor​
CPU Fan​	be quiet! Dark Rock Pro 5, CPU-Kühler​
CPU Thermal Paste​	Thermal Grizzly - Kryonaut - 1 Gramm​
PSU​	be quiet! Pure Power 13 M 850W, PC-Netzteil​
RAM​	CORSAIR Vengeance DDR5 64GB (2x32GB) DDR5 6000MHz CL30 (CMK64GX5M2B6000Z30)​
Mainboard​	GIGABYTE B650 Eagle AX​
SSD​	Samsung 990 PRO NVMe M.2 SSD (2TB)​
GPU​	Gigabyte GeForce RTX 5060 Ti Gaming OC​

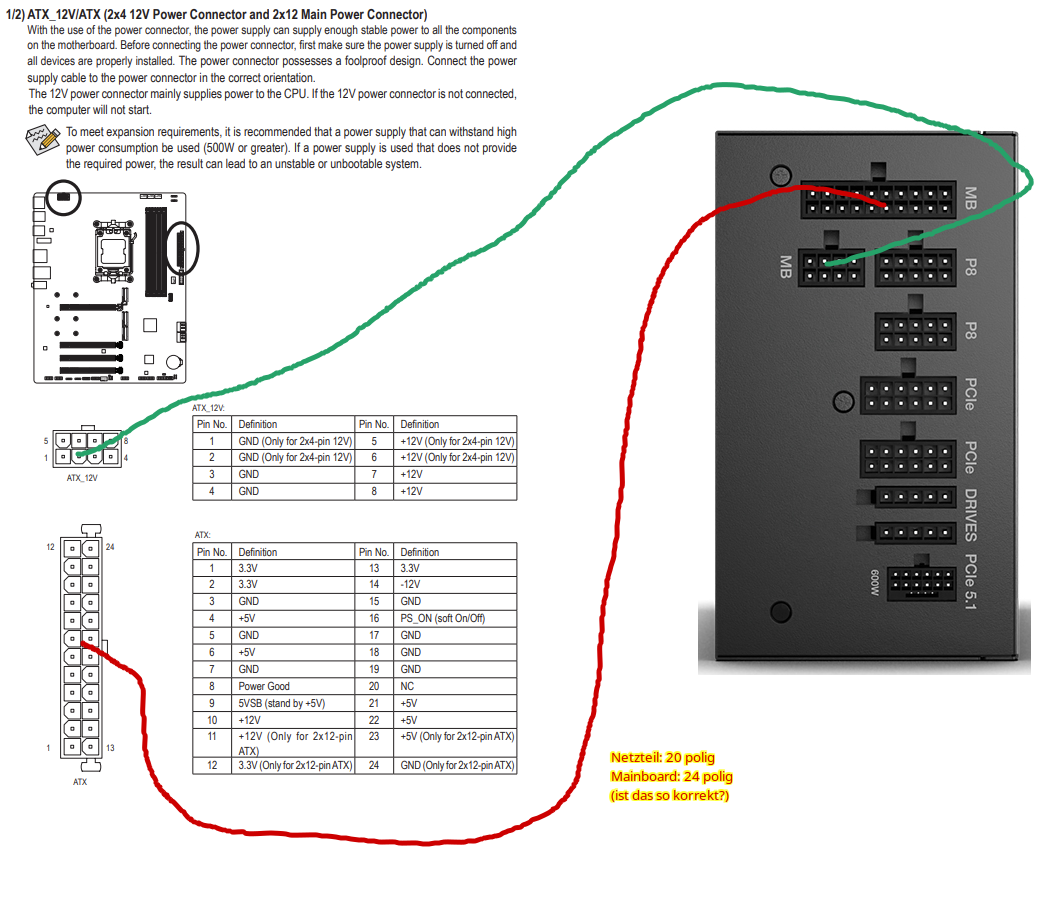

Meine Frage: Kann ich das Netzeil so mit dem Mainboard verbinden?

Ich wollte nur sicher gehen



[LieberNetterFlo]

Passt genau so. Wahrscheinlich hat das Kabel, welches dem Netzteil beiliegt auf der einen Seite (20) mehr PINs als auf der anderen (24), sodass es nur richtig anschließbar ist da sind einfach ein paar Adern gebrückt. Ich schreibe nur über den MB Anschluss.

EDIT: Ich muss mich ein bisschen korrigieren. Wenn man das Kabel für MB anschaut, sieht man, dass es auf der einen Seite zweigeteilt ist

d.h. auf der einen Seite 24 Pins fürs Mainboard und auf der anderen Seite zwei Stecker für beide MB Anschlüsse am Netzteil.



[Schatho]

Falsch.
Der ATX 12V ist ein P8



[coxon]

Guten Morgen.

Das mit der Beschriftung auf dem NT hast du leider falsch verstanden.

ATX (links unten/rot) ist das dickste Kabel und wird an den MB Anschlüssen des NTs angeschlossen.

ATX_12V (oben/grün) wird an die P8 Anschlüsse des NTs angeschlossen. Dafür gibt es extra Kabel.



[SaxnPaule]

Schau dir mal das große Kabel an.
Das ist netzteilseitig aufgeteilt und gehört in die beiden MB Buchsen.

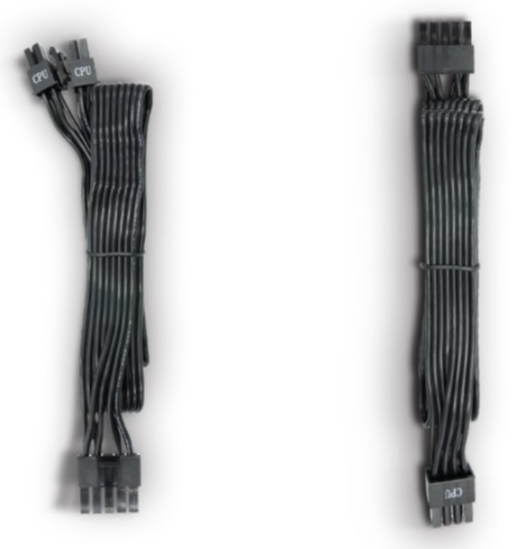

Für P8 -> 12V nimmst du eins von diesen beiden Kabeln:



[coxon]

Ich frage mich ob Manche hier das einem Neuling auch mal etwas freundlicher erklären können. Dafür ist das Forum doch da, um Fragen stellen zu können. Da muss man nicht gleich pampig werden.



[Bobino12]

Falsch.
Der ATX 12V ist ein P8

Guten Morgen.

Das mit der Beschriftung auf dem NT hast du leider falsch verstanden.

ATX (links unten/rot) ist das dickste Kabel und wird an den MB Anschlüssen des NTs angeschlossen.

ATX_12V (oben/grün) wird an die P8 Anschlüsse des NTs angeschlossen. Dafür gibt es extra Kabel.

Hey, also kurz vorweg: Die Komponenten werden noch heute geliefert. Deswegen kann ich mir das noch nicht anschauen.

Ihr meint also ich soll den P8 Anschluss verwenden? oO

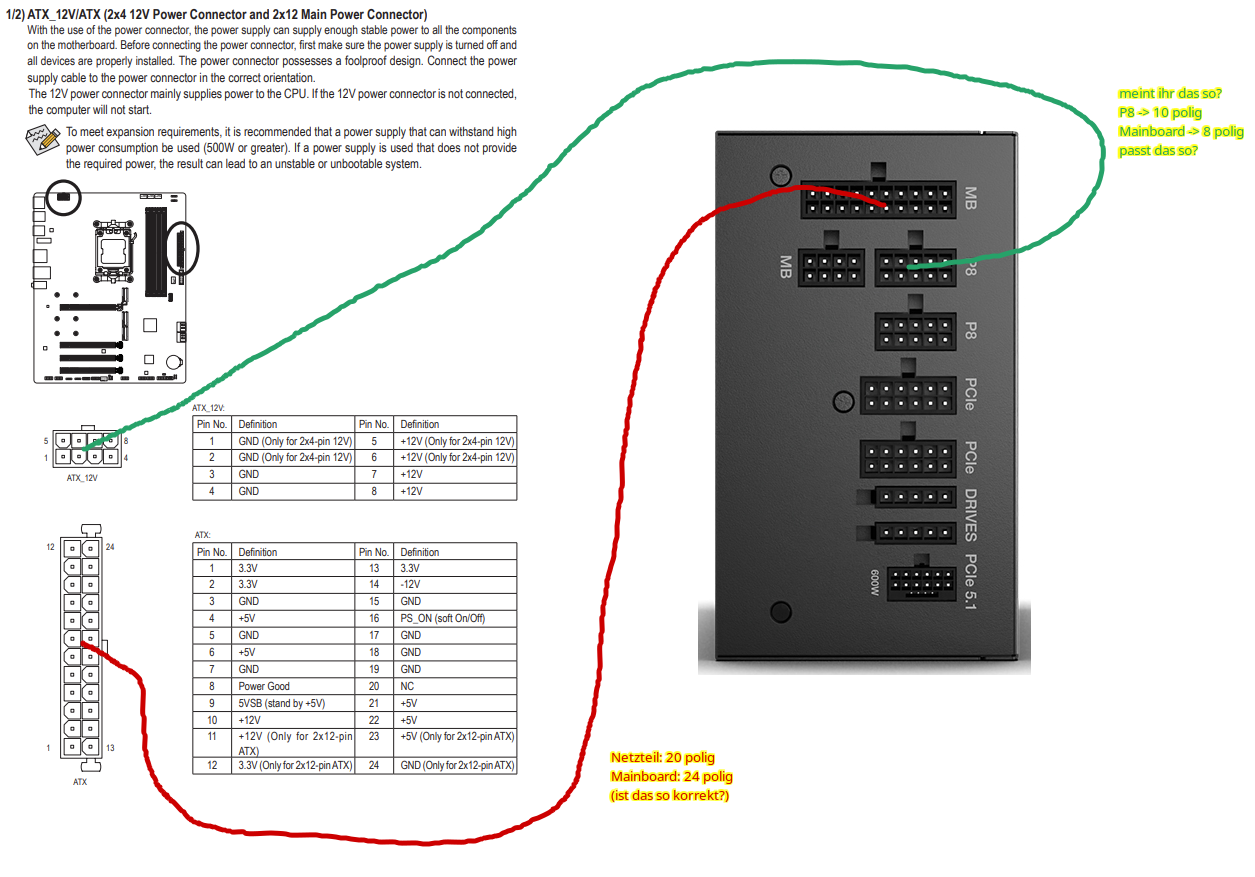

Also etwas so?



[SaxnPaule]

Ihr meint also ich soll den P8 Anschluss verwenden? oO
Also etwas so?

Schau dir dochmal die Bilder von den Kabeln aus Beitrag #6 an. Da kann man nichts falsch machen.



[Schatho]

Fast korrekt.
P8 ist jetzt richtig, aber das 24 Pin Kabel muss an beide MB Anschlüsse am Netzteil.



[coxon]

Ihr meint also ich soll den P8 Anschluss verwenden? oO

Ja, P4 und P8 sind die Beschreibung von Früher. Auf manchen neuen Netzteilen wird das mittlerweile mit ATX_12V_1 und ATX_12V_2 gekennzeichnet, so wie auf den Mainboards. Aber P4 und P8 sind immer noch gängig.

Du kannst das sowieso kaum falsch machen weil die Stecker eine eigene Codierung haben. Wirst du dann sehen wenn die Teile bei dir eintreffen und du dich näher damit beschäftigst.



[LieberNetterFlo]

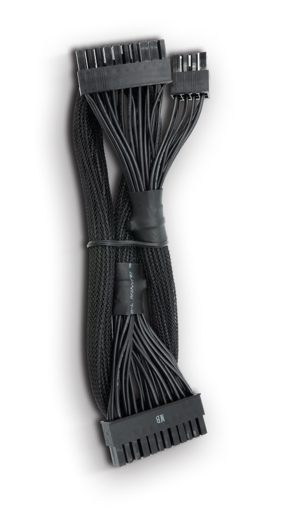

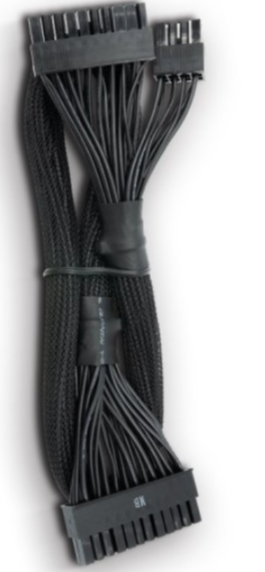

ich nutze mal dein Bild und ergänze es um einen kleinen Strich



[Bobino12]

Okay! Ich danke euch erstmal Leute

Ich warte erstmal bis die Teile eintreffen und melde mich dann... Ich bin irgendwie nervös geworden...



[Langi1]

Hey, also kurz vorweg: Die Komponenten werden noch heute geliefert. Deswegen kann ich mir das noch nicht anschauen.

Hey, dann schau dir am Besten die Komponenten an, wenn sie da sind.

Es steht auf allen Steckern wofür sie gedacht sind und du siehst dann auch wo sie hingehören.

Wenn sie wo nicht hingehören, dann passen sie auch nicht.

Macht alles einfacher. Ist dann fast schon selbsterklärend.



[SaxnPaule]

ich nutze mal dein Bild und ergänze es um einen kleinen Strich

Der ATX Stecker ist MoBo seitig auch zweigeteilt 20/24 Pin
Bitte noch einen Strich.



[Rickmer]

Ich warte erstmal bis die Teile eintreffen und melde mich dann... Ich bin irgendwie nervös geworden...

Im Zweifelsfall -> Liste von Helfern für den Zusammenbau (jetzt auch in deiner Nähe)



[Langi1]

@Bobino12
Als kleiner Tipp: Bau CPU, Mainboard und Kühler auf der Verpackung (antistatische Hülle) vom Mainboard zusammen, bevor du es ins Gehäuse setzt. Vorher noch die Gehäuselüfter einbauen.



[Bobino12]

@Langi1 Danke Das werde ich so machen.



[Child]

Zum Probeaufbau: Der Luftkühler ist relativ groß - schau ob du das "P8"-Kabel für die CPU noch einstecken kannst wenn das Board mit installiertem Kühler im Gehäuse montiert ist. Wenn nein - dann das Kabel schon vorab einstecken und beim Mainboardeinbau mit verlegen. Genauso können andere Anschlüsse an der Oberkante des Mainboards davon betroffen sein. Beim Kühler nicht vergessen die Schutzfolie vom Kühlerboden abzuziehen

Ganz grundsätzlich: Vieles passt eh nur so wie es auch richtig ist. Trotzdem Zeit nehmen und wach sein beim Zusammenbau.



[SaxnPaule]

wach sein beim Zusammenbau

Und nüchtern



[Langi1]

Danke Das werde ich so machen.

Gerne
Hab noch vergessen, Ram auch drauf, CPU-Kühler anschliessen und vorher Netzteil rein.
Von den Kabeln nur die nehmen, die du auch brauchst . Mainboard, CPU, Graka.

Ergänzung (13. Juni 2025)

Und nüchtern

Ergänzung (13. Juni 2025)

Ist eigentlich super simpel. Das schwierigste ist immer wie, was, wo ins Gehäuse. Oder gehts nur mir so?
Waren dieses Jahr ein ASUS Prime AP201, Jonsbo C6 Black und zuletzt Lian Li DAN Cases A3
