Vorne weg: Ich kann keine Garantie geben, dass es bei euch genau so funktioniert. Schaut euch bitte zuerst alles genauer an und vergleicht. Für Schäden kann ich keine Haftung übernehmen.
Zusammengefasst:
Ich will, dass meine Creative X-Fi Extreme Music auf Kopfhörer schaltet, damit, wenn ich Kopfhörer an mein AC97 kompatiblen Frontpanel anschließe, meine Anlage am hinteren Ausgang der Soundkarte abgeschaltet wird.
Problem:
Stecke ich Kopfhörer in diese AC97 Buchse, bleibt die Anlage an. Umgekehrt, ziehe ich die Kopfhörer raus, geht sie aus. Ich wills genau umgekehrt.
Leider brachte mich die im Interent gefundene Transistorschaltung nicht weiter. Heute fand ich eine simple...
Lösung:
Ich habe mein Frontpanel ausgebaut und mir die Kopfhörerbuchse angeschaut. Damit sich jetzt die an der Rückseite der Soundkarte angeschlossenen Boxen abschalten, wenn ich die Kopfhörer in die Buchse stecke, habe ich einen kleinen Draht in die Kopfhörerbuchse vom AC97 Frontpanel von hinten gesteckt. Der Draht liegt bei gesteckten Kopfhörern an einem Kontaktschalter in der Buchse. Ziehe ich den Stecker, hat der Draht keinen Kontakt mehr zu diesem kleinen Schalter in der Buchse. An diesem kleinen Metallplätchen in der Buchse liegt immer das Audioeingangssignal an.
Übrigens: Ich habe erst den Stecker des Kopfhörers in die Buchse gesteckt und dann den Draht hinten zugeführt. Somit hat man genau die Länge des Drahtes, damit beim Herausziehen des Steckers das Metallplätchen des Schalters nicht mehr am Draht anliegt.

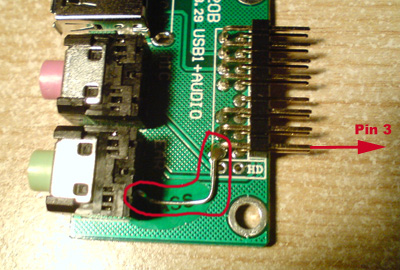

Das andere Ende des Drahtes habe ich an den Pin, an dem der Rückkanal (AC97) über die Steckkontakte angeschlossen wird, angelötet. In meinem Fall ist das der erste Pin, links im Bild, in der oberen Reihe.

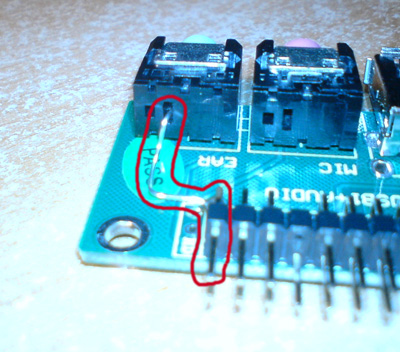

Hier kann man es noch mal genauer sehen:
Der Rückkanal, an dem jetzt der kleine Draht angelötet ist, läuft zurück zu Pin3 an der X-Fi Soundkarte. Pin3 hat eine Spannung von 3,3V. Verbinde ich den Rückkanal mit Pin3, schaltet die Soundkarte auf Kopfhörer um.
Eines fehlt aber noch:
Damit jetzt NICHT das Audiosignal trotzdem über den Rückkanal zu Pin3 läuft, obwohl keine Kopfhörer angeschlossen sind, müssen wir die Leitung zwischen dem Rückkanal an der Buchse und dem Steckkontakt, an dem jetzt der Draht angelötet ist, trennen:

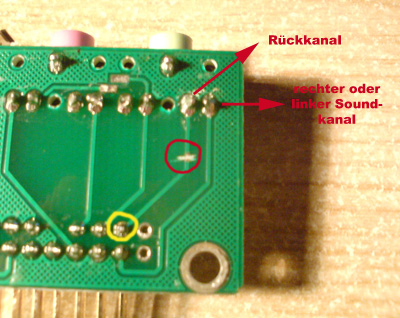

Da der Schalter ja bei nicht gesteckten Kopfhörern das Signal weiter auf den Rückkanal gibt, wir aber in diesem Fall dort kein Signal haben wollen, trennen wir es (roter Kreis). Der gelbe Kreis, unten im Bild, markiert den Pin, an dem ich Pin3 angeschlossen habe. Dort sitzt jetzt auch, auf der Vorderseite, der kleine Draht.
Vorsicht!!!
Durch die 3,3V, die bei gesteckten Kopfhörern jetzt zusätzlich anliegen, hat man eine viel hörere Lautstärke an den Kopfhörern. Ich denke, hier kann man noch einen Widerstand an Pin3 anschließen.
Einen Qualitätsverlust konnte ich übrigens, neben dem viel höheren Ausgangspegel, nicht bemerken.
MfG
