Straight Power 750 Pcie an welchen Anschluss

[eddietwo]

Hy.
Habe für meine rtx 3070 dass oben genannte NT besorgt.
Wo sollte ich den 8 pin der GPU anklemmen?
Hat ja mehrere Rails und eine scheint stärker zu sein.
Switcht der automatisch?

Wäre mega nett wenn mir das jemand sagen könnte



[cartridge_case]

Sagt die Anleitung dazu nichts?



[Cool Master]

Steht doch ganz klar dran...

PCIe 1 oder PCIe 2



[eddietwo]

Wo steht das denn?

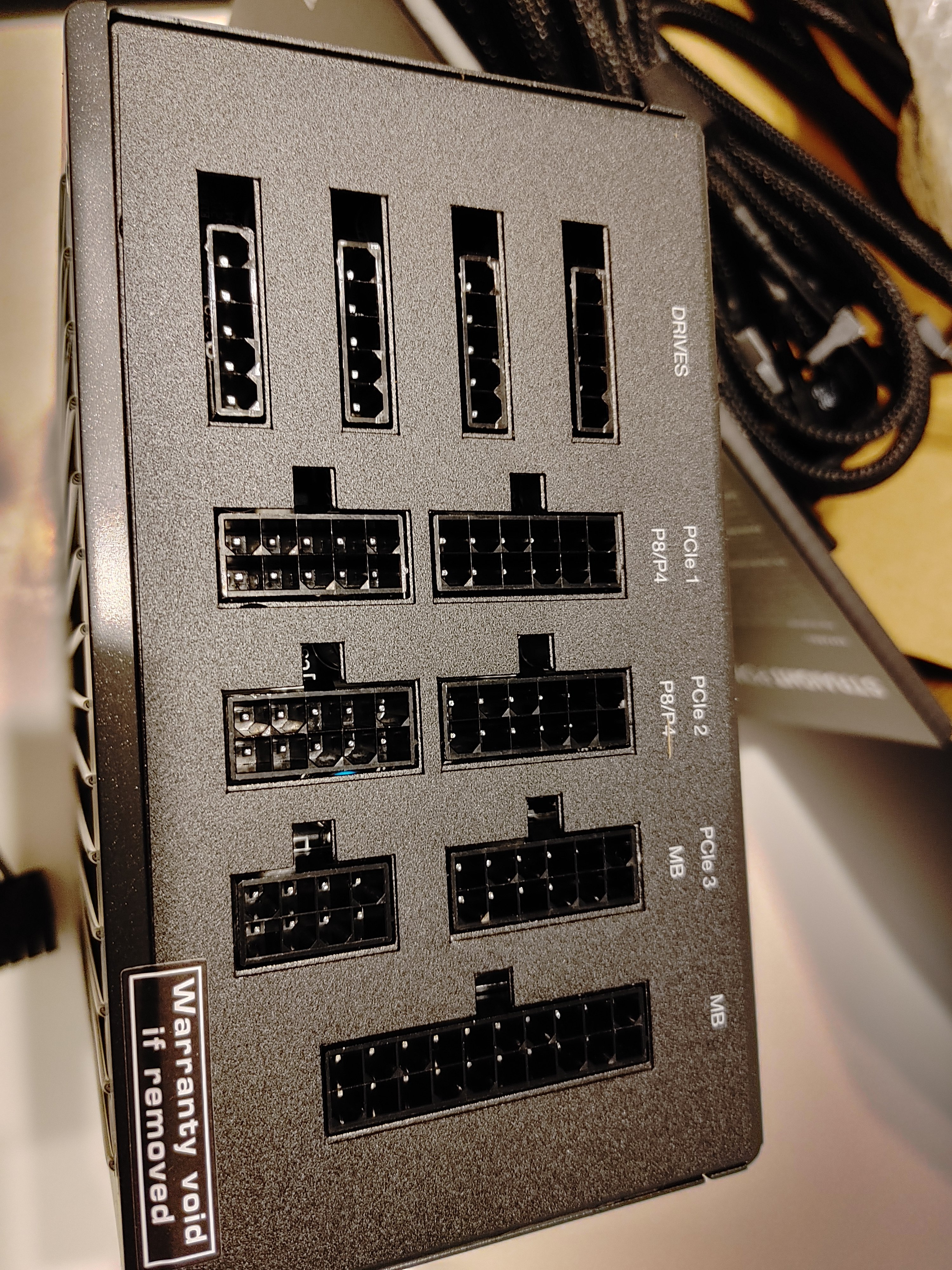

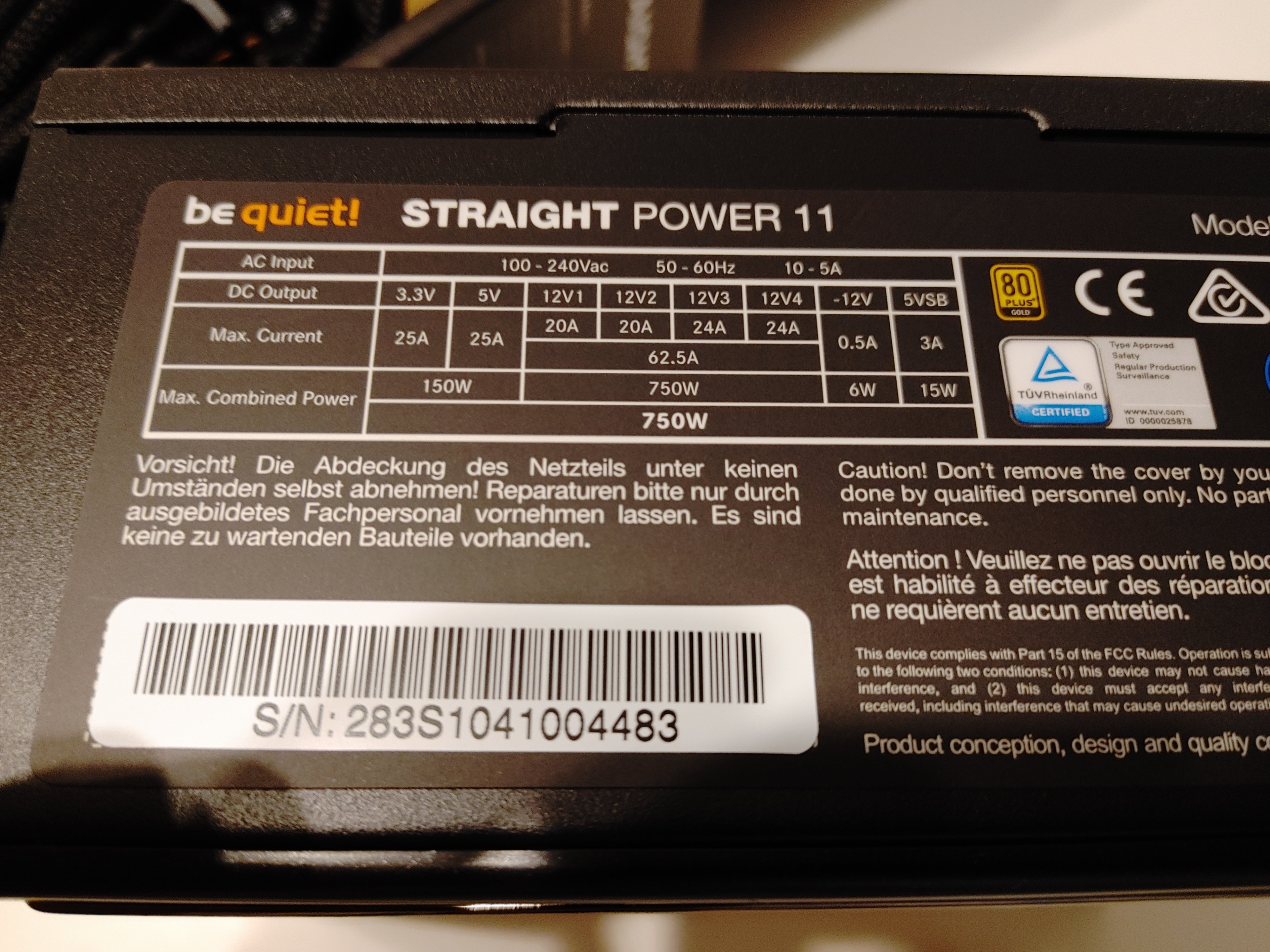

Auf dem NT ist v3 und v4 am stärksten.
Brauche 1 x 8 Pin nur.

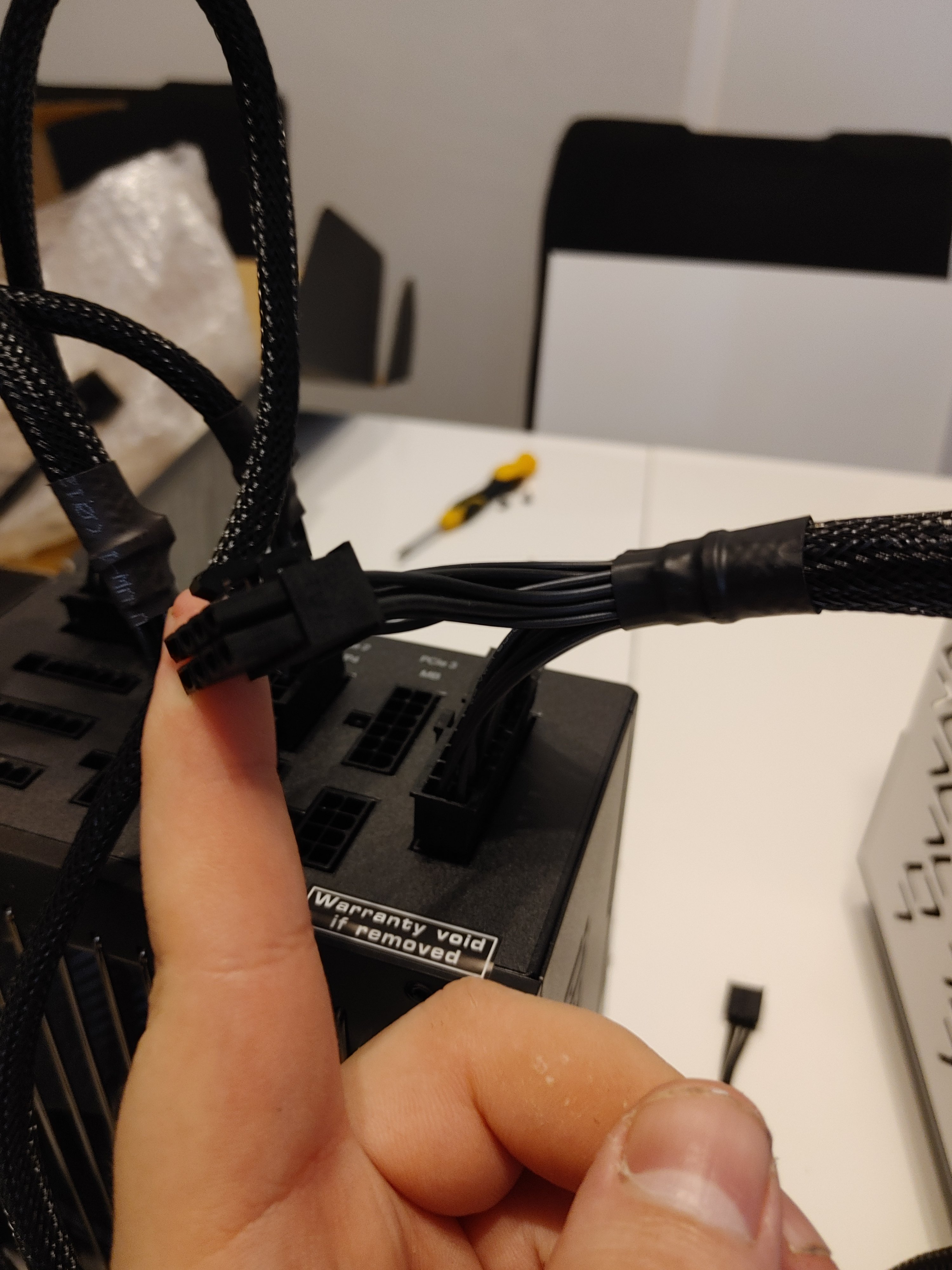

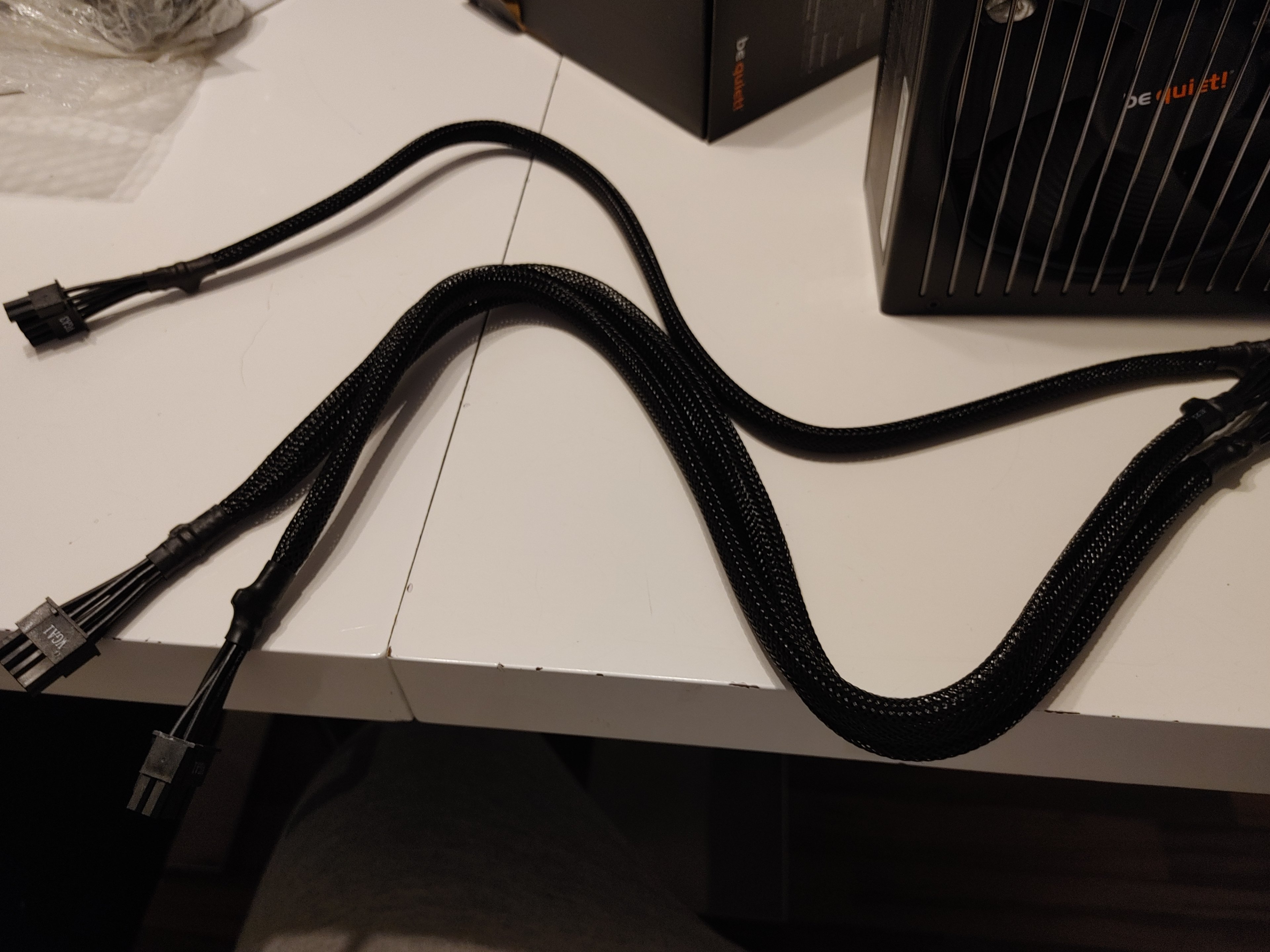

Sollte ich das 1 x 8er nehmen oder das 2 x 8er kabel?

Edit.

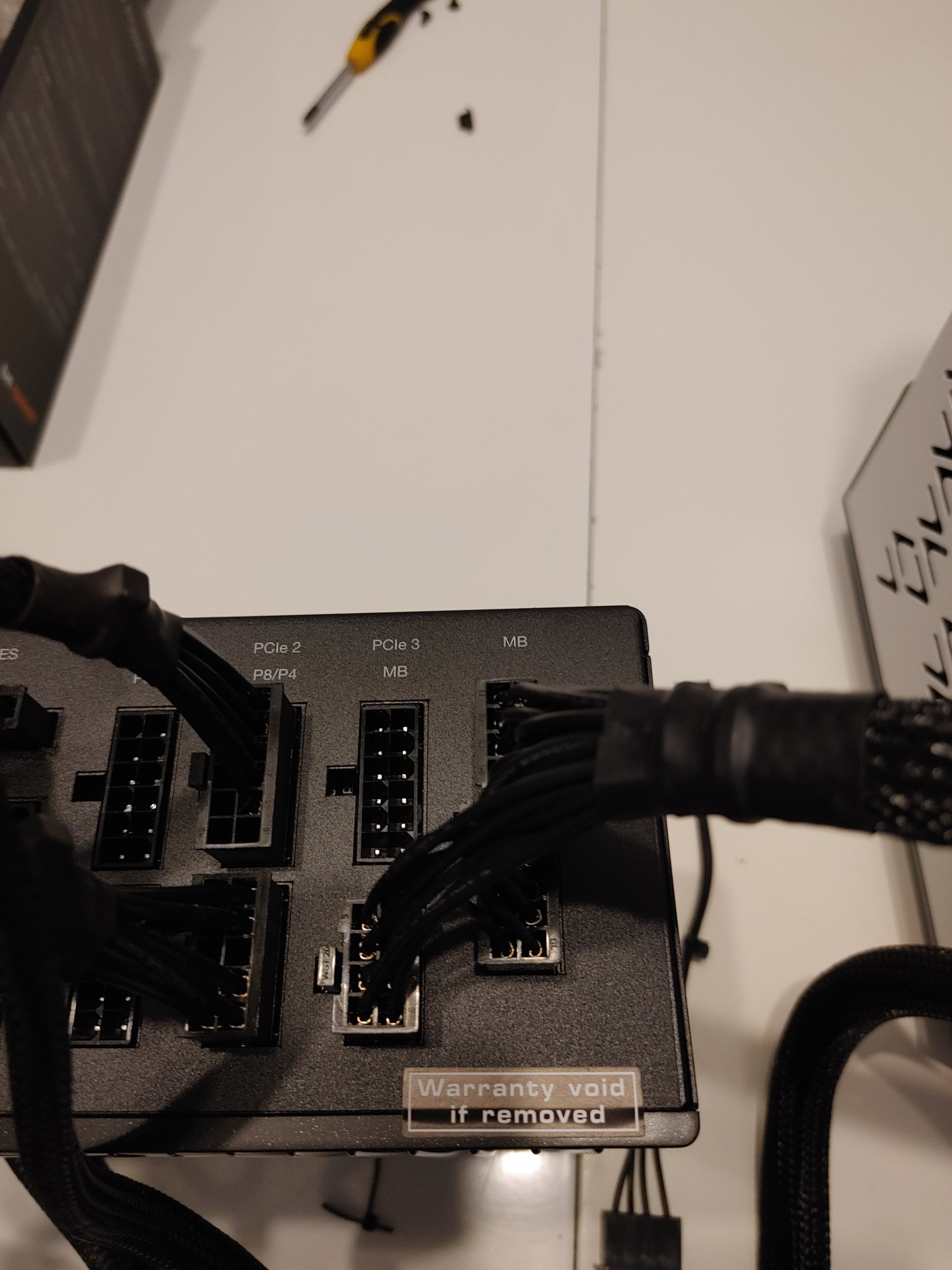

Habe das 1 x 8 VGA in pcie1 und cpu p8 auf den pcie2 gelegt.
Richtig so?
Sorry wenn ich mich dumm anstelle



[Torry_PB]

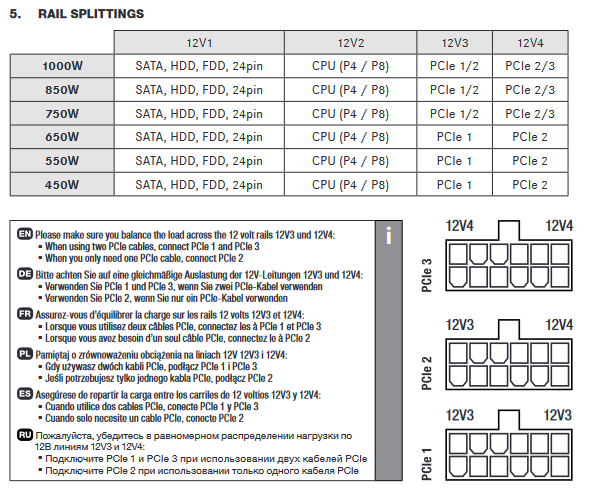

Aus dem Handbuch:
Bitte achten Sie auf eine gleichmäßige Auslastung der 12V-Leitungen 12V3 und 12V4: ■ Verwenden Sie PCIe 1 und PCIe 3, wenn Sie zwei PCIe-Kabel verwenden ■ Verwenden Sie PCIe 2, wenn Sie nur ein PCIe-Kabel verwenden

Das andere Kabel darunter die P8/P4 laufen so wieso auf der 12V2 Leitung.



[rumpel01]

Warum nimmst Du denn nicht das Handbuch und siehst dort nach? Ich verstehe nicht, weshalb man so viel Angst vor dem gedruckten Wort hat:



[eddietwo]

Ich finde das im Handbuch das dabei ist nicht..
Okay gut hab nun VGA in pcie2.
Wo sollte der p8 cpu nun dran?



[rumpel01]

S. 33. Zur Not findet man sowas auch immer beim Hersteller, online.

Da, wo P8/P4 dransteht, also jeweils die Anschlüsse unterhalb der PCIe-Stecker (in Analogie zu "PCIe 3" zu "MB").



[eddietwo]

Ah okay danke..
Ich bin ehrlich..ich checks glaub nicht.
1 vga an pcie 2 da ich nur 1 kabel verwende. Soweit klar.
Aber wo kommt dann p8 dran.
An pcie 1 oder?
.wo v2 ist wird auf den Bildern nicht ersichtlich



[Torry_PB]

Doch 12V2 sind alle beiden CPU P8/P4 Anschlüsse, daher egal wo der dann steckt ob unter den PCIE1 oder PCIE2.



[eddietwo]

Okay danke.

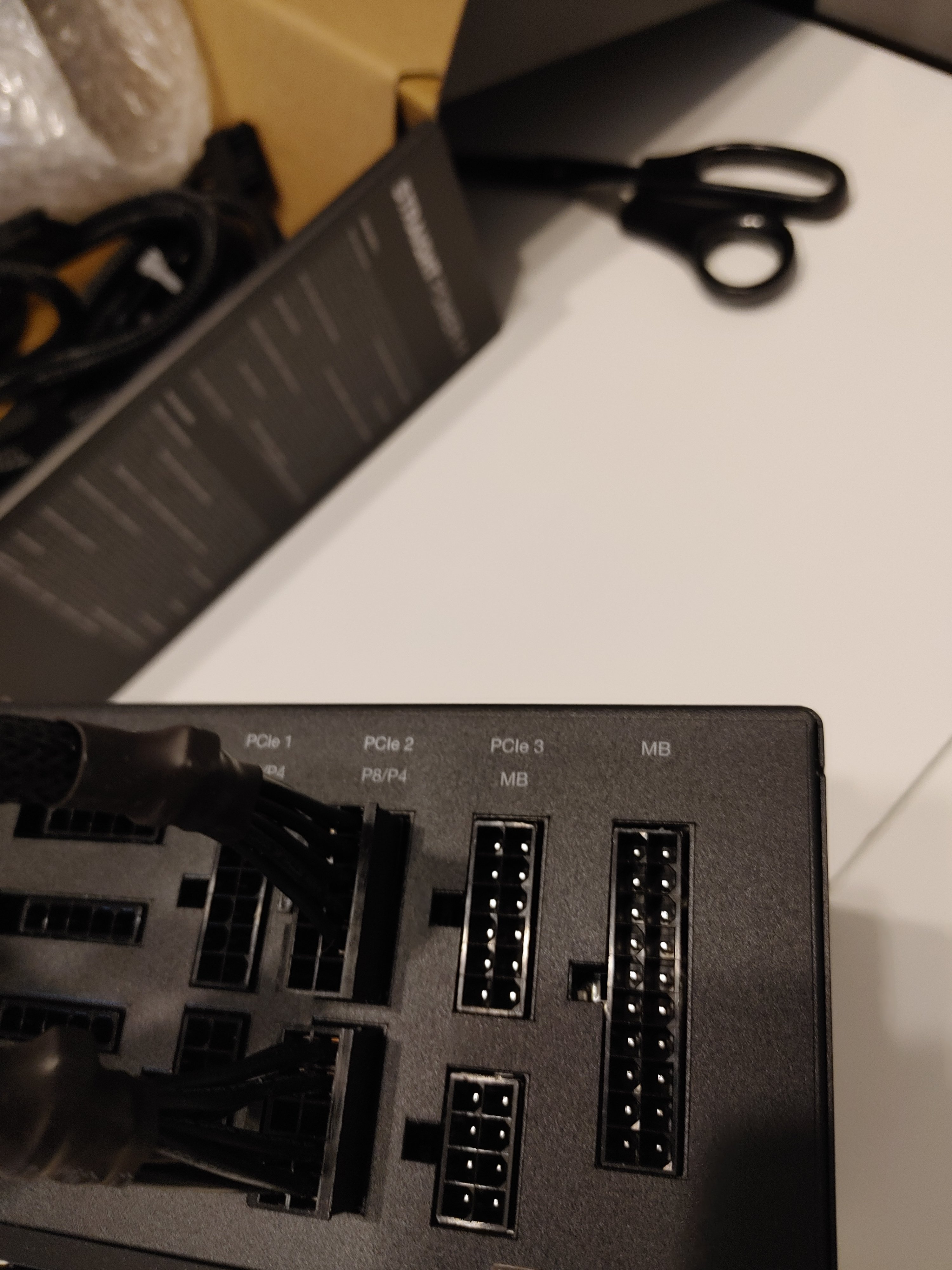

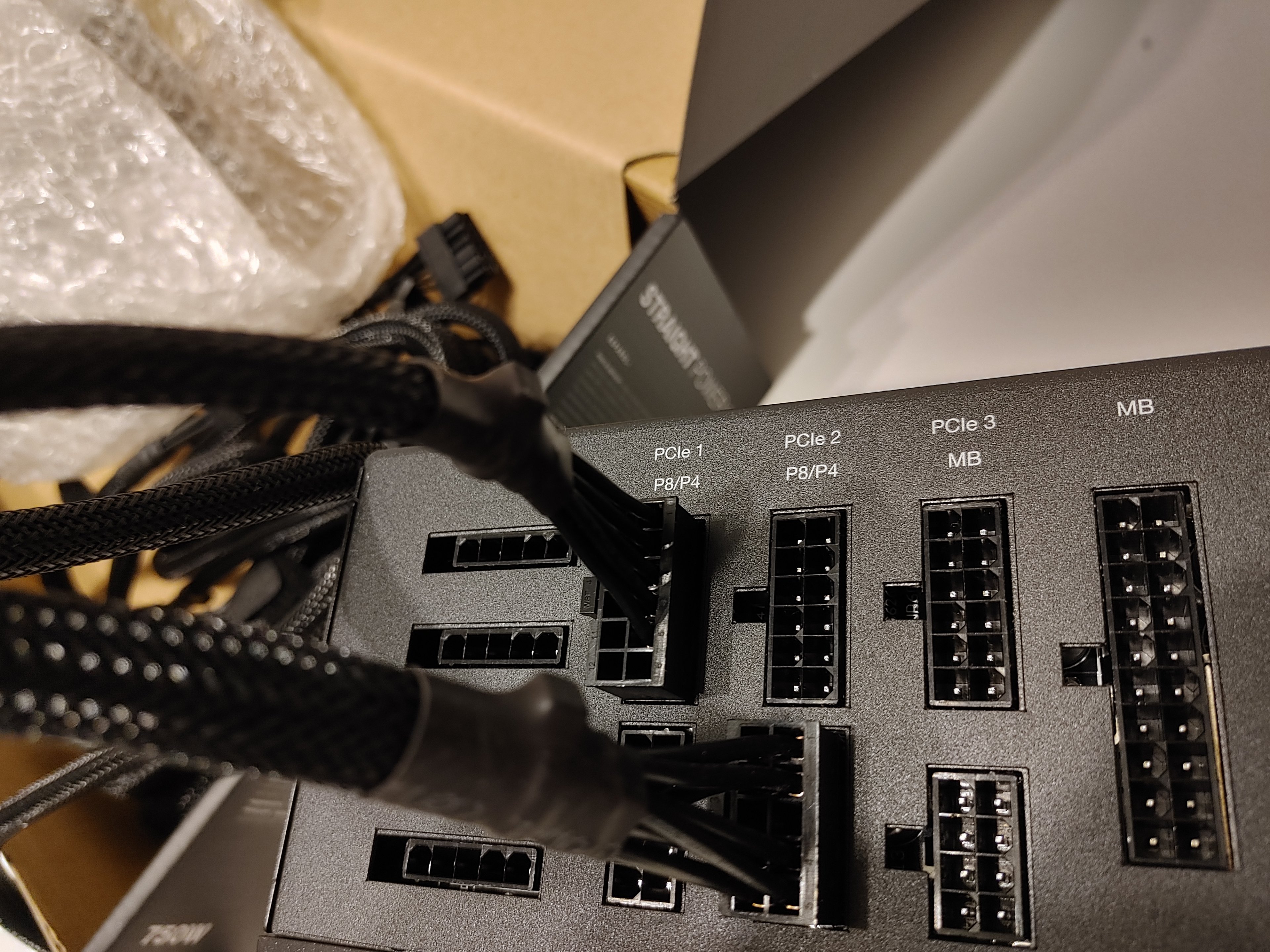

Also so passt es ?



[Torry_PB]

Ja das passt so.



[rumpel01]

Oben PCIe, unten P8/P4 ...



[eddietwo]

Danke euch.
Ich stand wohl etwas auf dem Schlauch..
Rein aus neugierde.
V1 ist das der MB?



[Torry_PB]

Ja genau 12V1 ist für den MB Anschluss ohne den CPU P4/P8, die normalen Strom Stecker für Sata Laufwerke, DVD Brenner und Co...



[rumpel01]

Nach dem Schaubild auf S. 33 und hier in #6 unmissverständlich ja. 12V1 -> 24 Pin, SATA usw.



[eddietwo]

Das MB hat eine seite wo atx main connector steht.
Zum NT oder ans Board?
Sorry ich weis wird langsam peinlich xD.
Wohin mit dem8pin



[rumpel01]

Oje ...

Zur Netzteilseite hin gibt es zwei Stecker, die beide in "MB" (steht ja auch fett dran) gehören. Das sind ein 20-Pin-, und ein 8-Pin-Stecker. Ich empfehle Dir dringend, Hilfe bzw. Unterstützung durch jemanden erfahrenen vor Ort zu suchen, wenn Du so unsicher bist. Nachher kann das ein teures Lehrgeld werden.



[eddietwo]

Ich denke ich habs..
Is mein erstes modulares sorry haha



[Deathangel008]

Das MB hat eine seite wo atx main connector steht.
Zum NT oder ans Board?

passt nur in einer richtung. wie auch die anderen anschlüsse.

ernst gemeinte frage: wo liegt/lag bei dem in #6 geposteten auszug aus dem handbuch das verständnisproblem?
