Hallo zusammen,
in unserem Haus, das wir vor einigen Jahren gekauft haben, ist mir nicht ganz klar, wie und welche Telefonleitungen wo verlegt sind. Ich hoffe, dass jemand weiterhelfen kann, der sich mit alter Telefontechnik auskennt.
Meine Problemstellung nun: Der Router steht in in meinem Arbeitszimmer im ersten Stock. Ich möchte aber LAN (nicht WLAN) auch in meinen Keller legen. Ich sehe zwei Lösungsansätze:

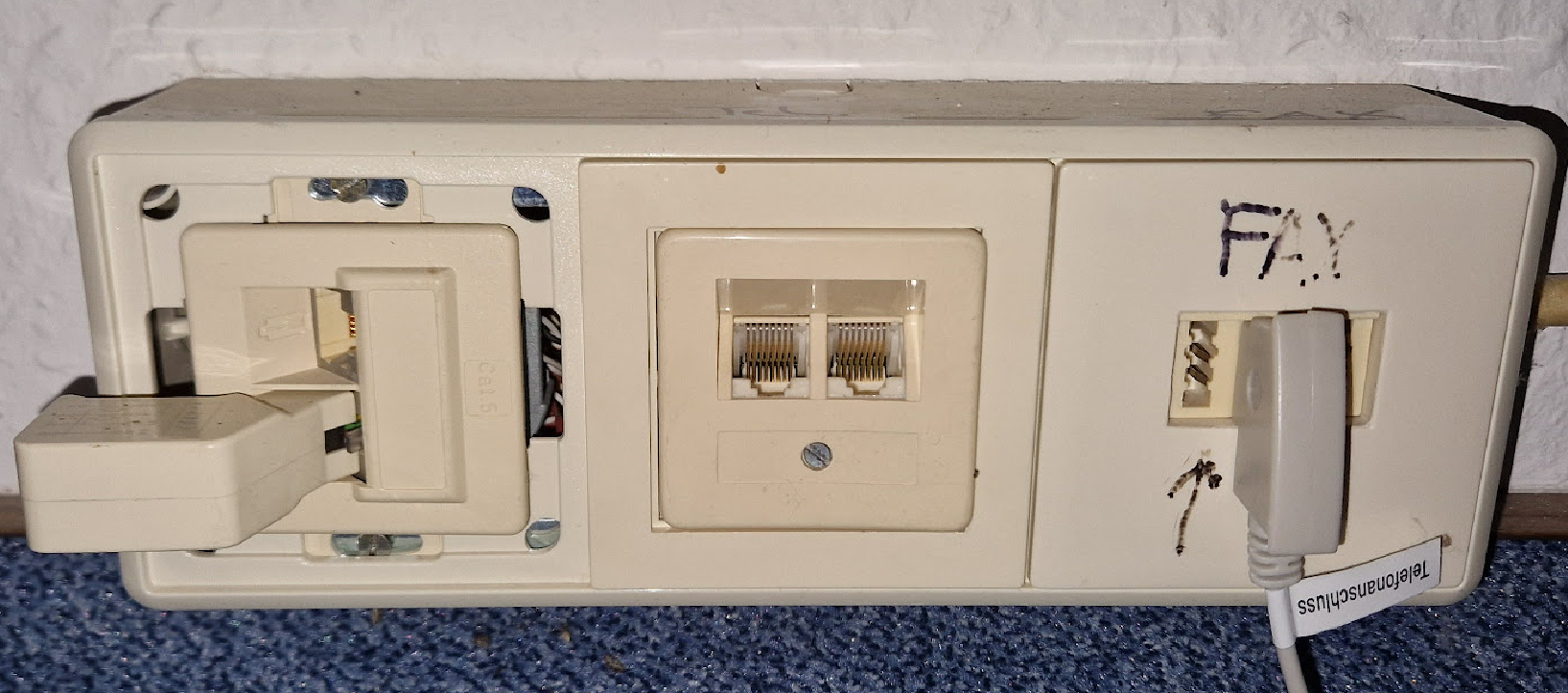

Fangen wir im ersten Stock im Arbeitszimmer an. Hier gibt es folgende Dose:
Das Kabel, welches aus dem mit "FAX" beschrifteten Anschluss geht, läuft in meinen Router und versorgt mich mit Internet. Das funktioniert tadellos. Auffällig für mich sind die vier RJ45-Buchsen, die mich auf die Idee gebracht haben, ob ich sie nicht als Startpunkt für eine LAN-Verbidnung in den Keller nutzen kann. Aktuell sind sie alle nicht in Benutzung, auch nicht dieser lustige ISDN-Adapter, der quer in einer der Buchsen steckt. Ich weiß nicht wofür all diese Buchsen da sind - wahrscheinlich eine ehemalige ISDN-Installation.

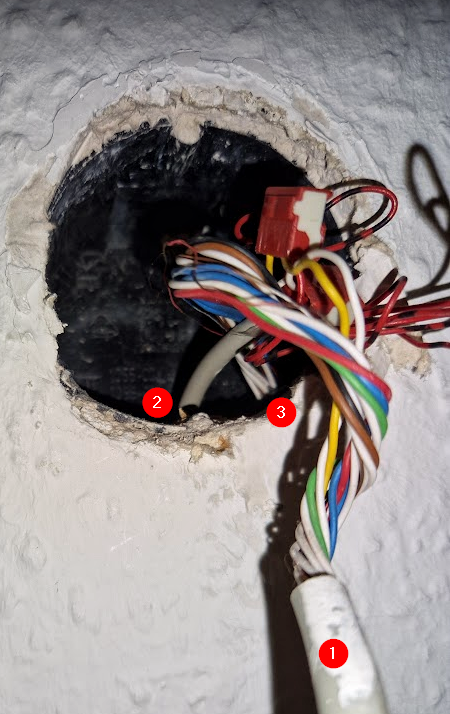

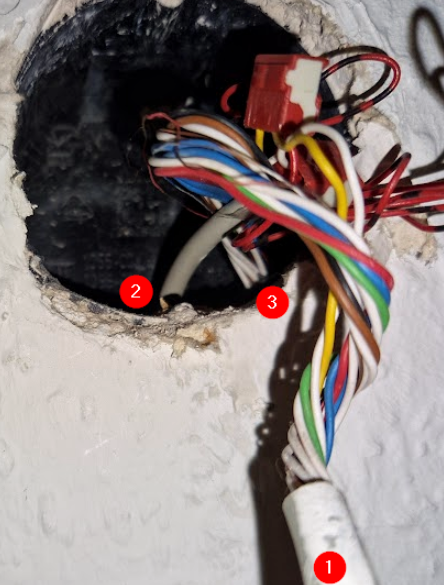

Das Kabel, welches am rechten Bildschirmrand des obigen Bildes aus der Dose herausgeht, läuft an Punkt "1" in das Drahtgewirr in folgender Dose:
In dieser Dose sind zwei Leerrohre: Punkte "2" und "3". Ich nehme an (ich müsste mir einen Einziehdraht besorgen), das Leerrohr "3" läuft in den Keller zum Hausanschlusskasten und das Leerrohr "2" versorgt weitere Zimmer auf der ersten Etage mit ehemals ISDN, Fax oder was man damals sonst alles noch genutzt hat - all das ist nicht mehr aktiv. Jedenfalls laufen viele verschiedene Farben in die "3", während lediglich ein roter und ein rot-schwarzer Draht in die "2" laufen.

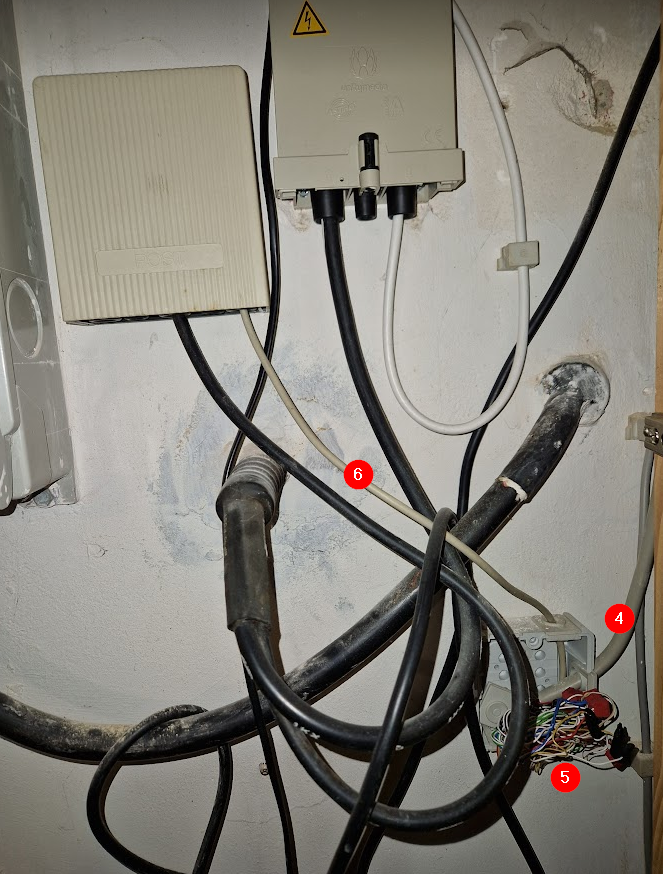

Im Keller im Hausanschlusskasten sieht es so aus:
Das Kabel "4" kommt mit vielen farbigen Drähten aus einem Leerrohr aus einer der oberen Etagen. Vielleicht ist es direkt das Kabel von Punkt "3"?
Jedenfalls läuft es erneut in ein Drahtgewirr ("5"), von wo aus dann Kabel "6" in den mit "Post" beschrifteten Kasten geht.
Mir ist klar, dass man auf den Bildern nicht erkennen kann, welche Drähte nun mit welchen verbunden sind. Ich habe mich aber nicht getraut, die Drähte so zu entwirren (falls überhaupt möglich), dass man etwas erkennen kann. Meine Frage ist zunächst: Ist es denkbar, dass man auf der ersten Etage genügend ungenutze Drähte zusammen bekommt, um ein LAN-Signal bis Punkt 5 zu schicken, um es dort in eine RJ45-Buchse zu bringen, ohne meine Internetleitung in Mitleidenschaft zu ziehen?
Wenn ihr mehr Fotos benötigt oder ich farbige Drähte zählen soll, bitte bescheid geben. Falls meine Idee absolut zwecklos ist, sagt es mir gerne, dann gehe ich zur Alternative 1 über.
Danke!
Der Tiffman
in unserem Haus, das wir vor einigen Jahren gekauft haben, ist mir nicht ganz klar, wie und welche Telefonleitungen wo verlegt sind. Ich hoffe, dass jemand weiterhelfen kann, der sich mit alter Telefontechnik auskennt.
Meine Problemstellung nun: Der Router steht in in meinem Arbeitszimmer im ersten Stock. Ich möchte aber LAN (nicht WLAN) auch in meinen Keller legen. Ich sehe zwei Lösungsansätze:
- Ich lege ein LAN-Kabel vom Router durch ein hoffentlich vorhandenes Leerrohr in den Keller. Ich müsste also mit einem Einziehdraht versuchen herauszufinden, wohin welches Leerrohr führt.
- Vielleicht gibt es schon eine Verkablung, die ich nutzen kann. Es gibt nämlich jede Menge Buchsen in meinem Arbeitszimmer, deren Funktion mir nicht klar ist.
Fangen wir im ersten Stock im Arbeitszimmer an. Hier gibt es folgende Dose:
Das Kabel, welches aus dem mit "FAX" beschrifteten Anschluss geht, läuft in meinen Router und versorgt mich mit Internet. Das funktioniert tadellos. Auffällig für mich sind die vier RJ45-Buchsen, die mich auf die Idee gebracht haben, ob ich sie nicht als Startpunkt für eine LAN-Verbidnung in den Keller nutzen kann. Aktuell sind sie alle nicht in Benutzung, auch nicht dieser lustige ISDN-Adapter, der quer in einer der Buchsen steckt. Ich weiß nicht wofür all diese Buchsen da sind - wahrscheinlich eine ehemalige ISDN-Installation.
Das Kabel, welches am rechten Bildschirmrand des obigen Bildes aus der Dose herausgeht, läuft an Punkt "1" in das Drahtgewirr in folgender Dose:
In dieser Dose sind zwei Leerrohre: Punkte "2" und "3". Ich nehme an (ich müsste mir einen Einziehdraht besorgen), das Leerrohr "3" läuft in den Keller zum Hausanschlusskasten und das Leerrohr "2" versorgt weitere Zimmer auf der ersten Etage mit ehemals ISDN, Fax oder was man damals sonst alles noch genutzt hat - all das ist nicht mehr aktiv. Jedenfalls laufen viele verschiedene Farben in die "3", während lediglich ein roter und ein rot-schwarzer Draht in die "2" laufen.
Im Keller im Hausanschlusskasten sieht es so aus:
Das Kabel "4" kommt mit vielen farbigen Drähten aus einem Leerrohr aus einer der oberen Etagen. Vielleicht ist es direkt das Kabel von Punkt "3"?
Jedenfalls läuft es erneut in ein Drahtgewirr ("5"), von wo aus dann Kabel "6" in den mit "Post" beschrifteten Kasten geht.
Mir ist klar, dass man auf den Bildern nicht erkennen kann, welche Drähte nun mit welchen verbunden sind. Ich habe mich aber nicht getraut, die Drähte so zu entwirren (falls überhaupt möglich), dass man etwas erkennen kann. Meine Frage ist zunächst: Ist es denkbar, dass man auf der ersten Etage genügend ungenutze Drähte zusammen bekommt, um ein LAN-Signal bis Punkt 5 zu schicken, um es dort in eine RJ45-Buchse zu bringen, ohne meine Internetleitung in Mitleidenschaft zu ziehen?
Wenn ihr mehr Fotos benötigt oder ich farbige Drähte zählen soll, bitte bescheid geben. Falls meine Idee absolut zwecklos ist, sagt es mir gerne, dann gehe ich zur Alternative 1 über.
Danke!
Der Tiffman
Ich schon 3x mal in 3 Altbauten, wenn man Nachbarn mitzählt. Hat einwandfrei funktioniert, und eben keine Fehler (mit Wireshark gemessen) bei mir produziert, wenn man Switche als "Verstärker" dazwischenschaltet. Wenn die Kabel sauber verlegt sind und es nirgends einen Kabelbruch etc. gibt, sollte es laufen.
