Wer kennt beim alten1394 Port Anschluss die Bezeichnungen?

[messerschmitt10]

ich hab ein "Altes Frontpannel" gefunden aber der 1394 Anschluss hat seltsamme Bezeichnungen mit den ich nix anfangen kann und sie nicht zuordnen kann.
Vcc12v ist +12V Versorgungs Spannung
Gnd ist Grund
Xtpaip=?

Xtpaim=?

Xtpbip=?

Xtpbim=?

Kann mir einer bitte dies auf die gebräuchliche Asus bezeichnung übersetzen, will den 1394 nicht schrotten.
Mainboard (ASUS) die ich kenne:
+12V.....................
Grund...................
TPB-......................
TPB+.....................
TPA--.....................
TPA+.....................

Danke

Rainer



[Nizakh]

1394 ist FireWire.

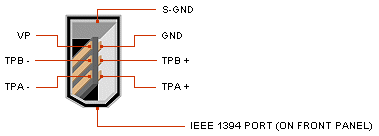

Pinout am Stecker:



[madmax2010]

Ohne damit je so kontakt gehabt zu haben:
oben hast du 2x PA und 2x PB
Sie enden auf P und auf M, wie Plus and Minus
unten sind 2x PA und PB, sie enden auf - und +
Ich denke, dass das damit eindeutig ist



[Tanzmusikus]

https://de.wikipedia.org/wiki/FireWire#Pinbelegung

"VP" ist die 12V Versorgungsspannung

---

Weitere Infos:
https://www.elektronik-kompendium.de/sites/com/0808111.htm



[Das MatZe]

Xtpaip=(X)TPA(i)p(lus)
Xtpaim=(X)TPA(i)m(inus)
Xtpbip=(X)TPB(i)p(lus)
Xtpbim=(X)TPB(i)m(inus)

So würde ich das mal recht unmissverständlich interpretieren.



[messerschmitt10]

LIEBE Leute......
vielen DANK
