Hallo zusammen,
da ich nur recht wenig Platz auf meinem Eck-Schreibtisch habe, musste einfach mal was gemacht werden, damit der PC nicht mehr auf dem Tisch steht, und auch kleiner wird...genauer gesagt - so klein wie möglich
Ich wollt schon immer mal ein ITX Rechner bauen mit externem Radiator, aber anders als einige andere ähnliche Projekte - will ich auch die Pumpe und AGB mit im Gehäuse unter kriegen.
Da ich vor einiger Zeit halbwegs günstig an eine RTX 5090 Waterforce WB gekommen bin (der Ryzen 9950X3D2 war Teurer als die Grafikkarte) war die suche nach einem passenden mini-ITX Gehäuse schon garnicht so leicht, da die Grafikkarte recht hoch aufbaut.
Nach einiger Recherche und vergleiche bin ich am ende beim recht unbekannten und älteren KXRORS GU7 Gehäuse hängen geblieben, was aber nur einen PCIe 3.0 Riser verbaut hat - was man ja aber ersetzen kann durch ein PCIe 5.0 Riser Kabel
Eigentlich ich das Gehäuse auch nix besonderes, Sandwich-Bauweise wie es von vielen anderen anbietern auch gibt. Aber hier war oberhalb der Grafikkarte noch viel Luft - wusste aber nicht wieviel, habe nur anhand der Bilder und Maßstäbe abgeschätzt, sodass ich nur hoffen konnte, dass die Grafikkarte passt.
Als das via Aliexpress bestellte Gehäuse endlich kam, konnte ich die Grafikkarte schonmal probe stecken um zu schauen ob alles soweit passt - und mit etwas Anpassungsarbeit wie 230V C13 Buchse/Verlängerung nach oben versetzen - passt auch die Grafikkarte gerade so rein - ideal für mein vorhaben also 😁
Die meisten Teile habe ich gebraucht gekauft - muss ja nicht alles neu sein, soll sich finanziell ja noch im rahmen bewegen...
Am ende habe ich jetzt diese Hardware verbaut:
Für den Radiator habe ich eine eigene Wandhalterung in Verbindung mit konstruiert und 3D gedruckt, sodass dieser etwas von der Wand ab steht und bei bedarf auch schnell abgenommen werden kann. Gleichzeitig auch eine Abdeckkappe, wo ich die Anschlüsse der einzelnen Lüfter verstecken konnte, damit es aufgeräumter ausschaut:
Die Verschlauchung im System machte ich ebenfalls über die EPDM Schläuche. Ich hatte natürlich auch über Hardtubes nachgedacht, aber bei dem Biegeaufwand wo alles genaustens stimmen muss auch mit der länge, habe ich mich am ende dagegen entschieden.
Aber nun lasse ich mal Bilder sprechen wo man gut sehen kann, wie eng das alles hergeht

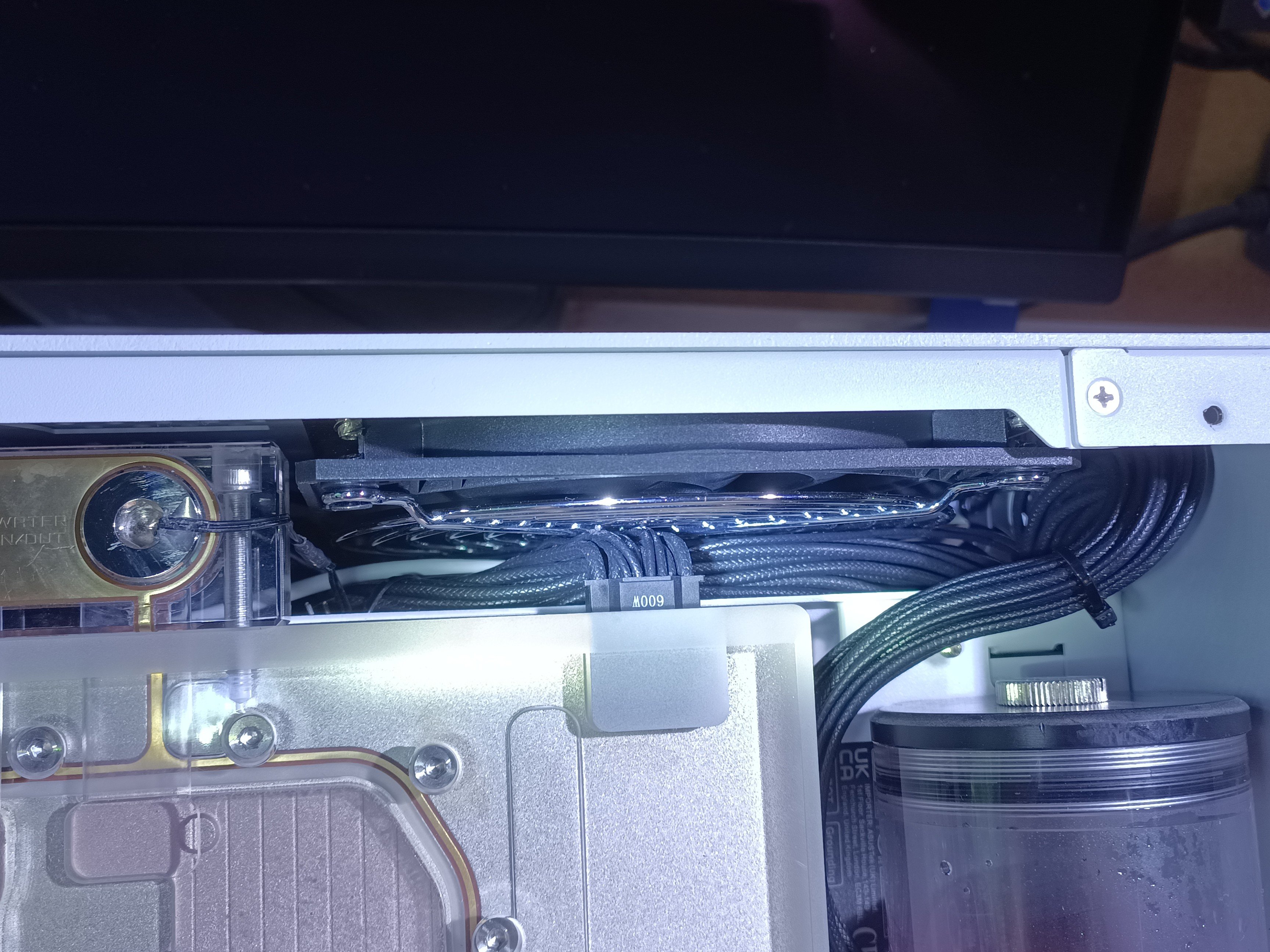

Der Kleine Lüfter mit der 3D gedruckten Halterung am CPU Block sorgt für wenigstens etwas Luftverwirbelung in dem Bereich, damit die Spannungswandler und der Ram auch etwas gekühlt wird. Der Arctic P12 Slim Lüfter oberhalb vom Netzteil würde das alleine nicht schaffen.
Den P12 Slim und den Radial-Lüfter am CPU Block lasse ich über das BIOS Temperatur-regeln (externer Temperaturfühler am Spannungswandler-Kühler angeklebt)
Und hier sieht man auch einen kleinen Controller für die Lüftersteuerung des Radiators. Die Temperatur greife ich mir mit einem Sensor von der Verschlussstopfen an der Grafikkarte ausgangsseitig ab. Die Lüfter sind so eingestellt, dass sie mit nahezu minimalster Drehzahl drehen, und wenn das Wasser über 40°C Warm wird fängt die Drehzahl an langsam zu steigen bis 55°C wo dann maximale Lüfterdrehzahl anliegt.
Das habe ich gemacht, weil ich das System auch mal irgendwohin mitnehmen will, aber ohne den Mora-Radiator, sondern mit einem kleineren 420er Phobya Radiator. Da müssen die Lüfter natürlich etwas mehr leisten um das System noch halbwegs gut zu Kühlen.

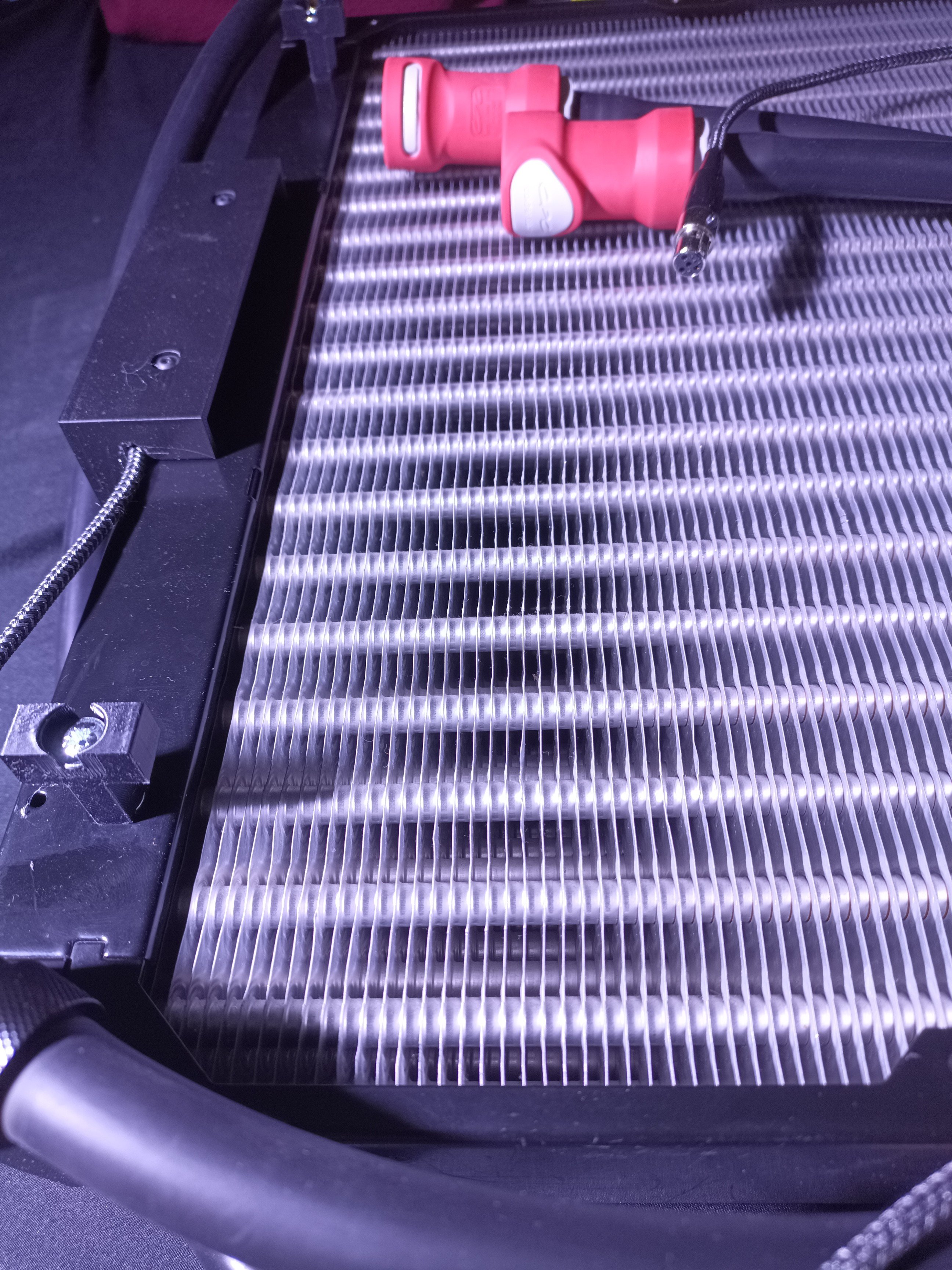

Die Lüfter des Radiators kann ich über einen Mini-XLR Stecker an der Rückseite anschließen:

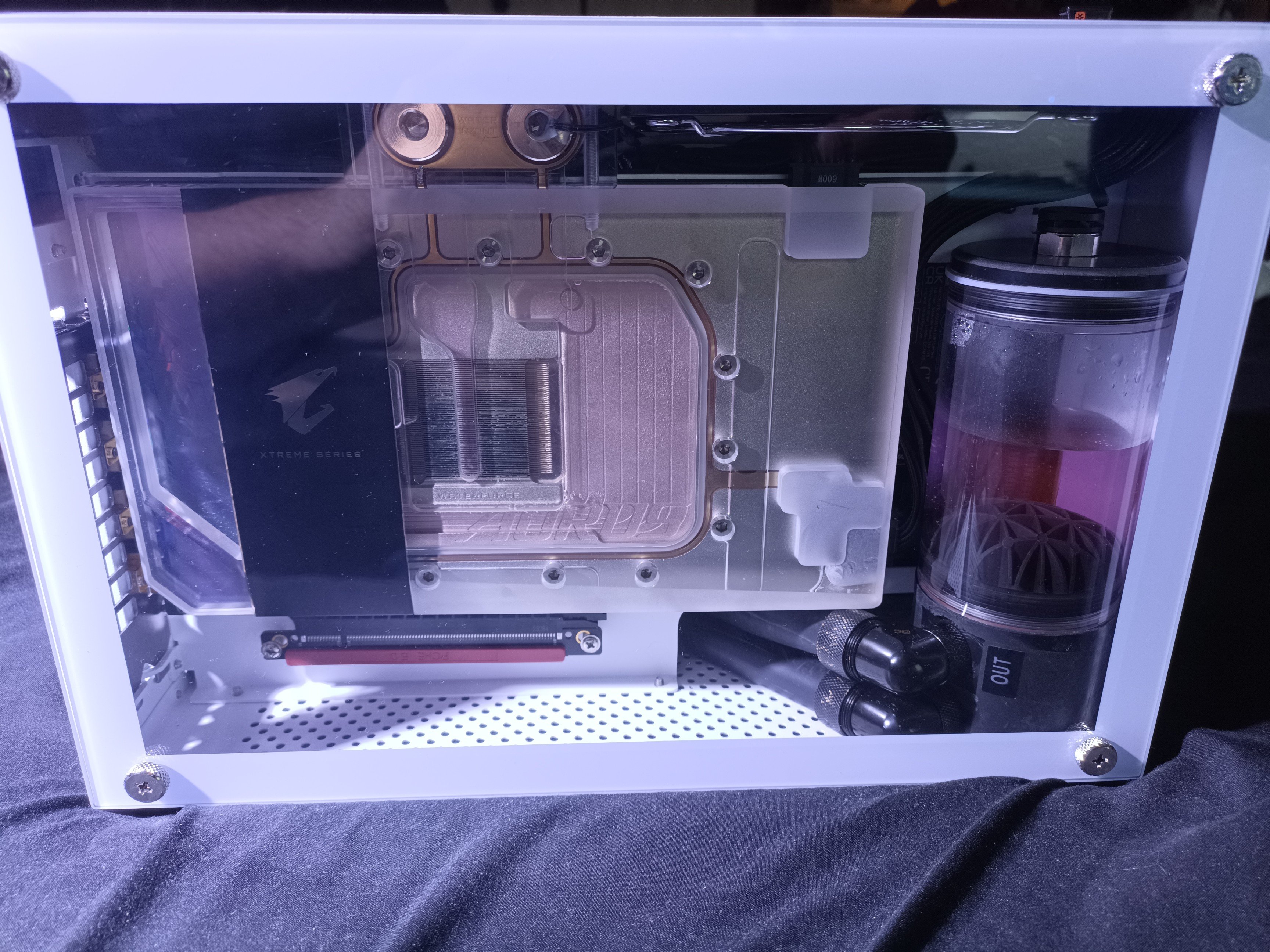

Und so schauts bei der Grafikkarte aus, wo auch die Pumpe mit ihrem AGB ist:
Und wer hier genauer hinschaut erkennt auch etwas bei der Grafikkarte...oder hier nochmal größer
ja, hier sieht man auch an der einen Verschlussstopfen-Schraube an der Grafikkarte den angeklebten Temperatur-Sensor,
und hier noch eine Detail-Aufnahme der Pumpe:
Und wer genau hinschaut erkennt auch - dass die Grafikkarte zwei Stromanschlüsse hat. Das ist auch der Grund warum ich genau dieses Loki 1200W Netzteil genommen habe, da es scheinbar das einzige SFX Netzteil ist, welches in der aktuellen Generation zwei 12VHPWR Anschlüsse bietet.
Die Grafikkarte habe ich natürlich als Defekt gekauft, darum auch halbwegs günstig (hat mich dennoch einen mittleren dreistelligen betrag gekostet

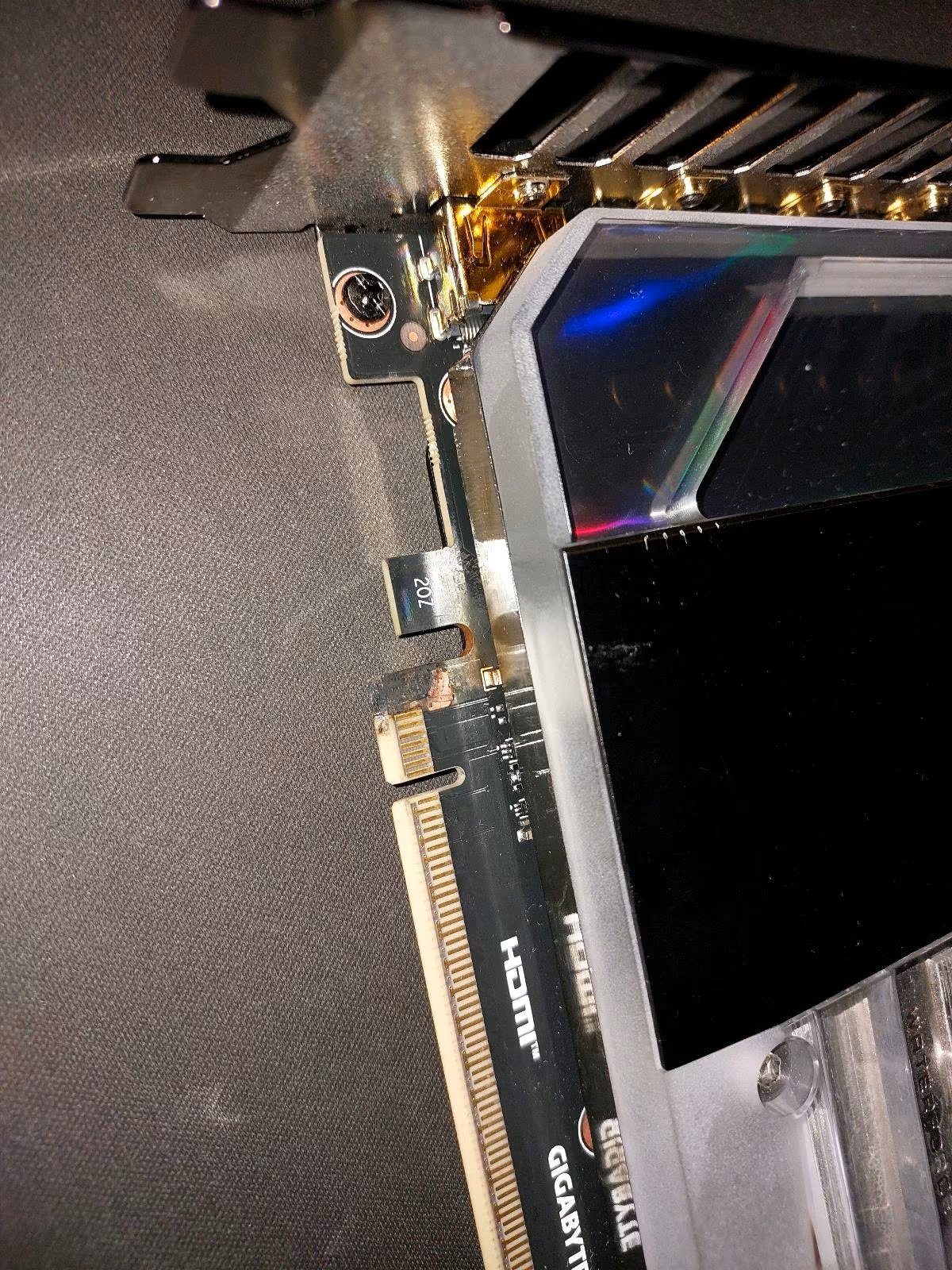

). Die Grafikkarte hatte beim Vorbesitzer einen Wasserschaden am Slot erlitten

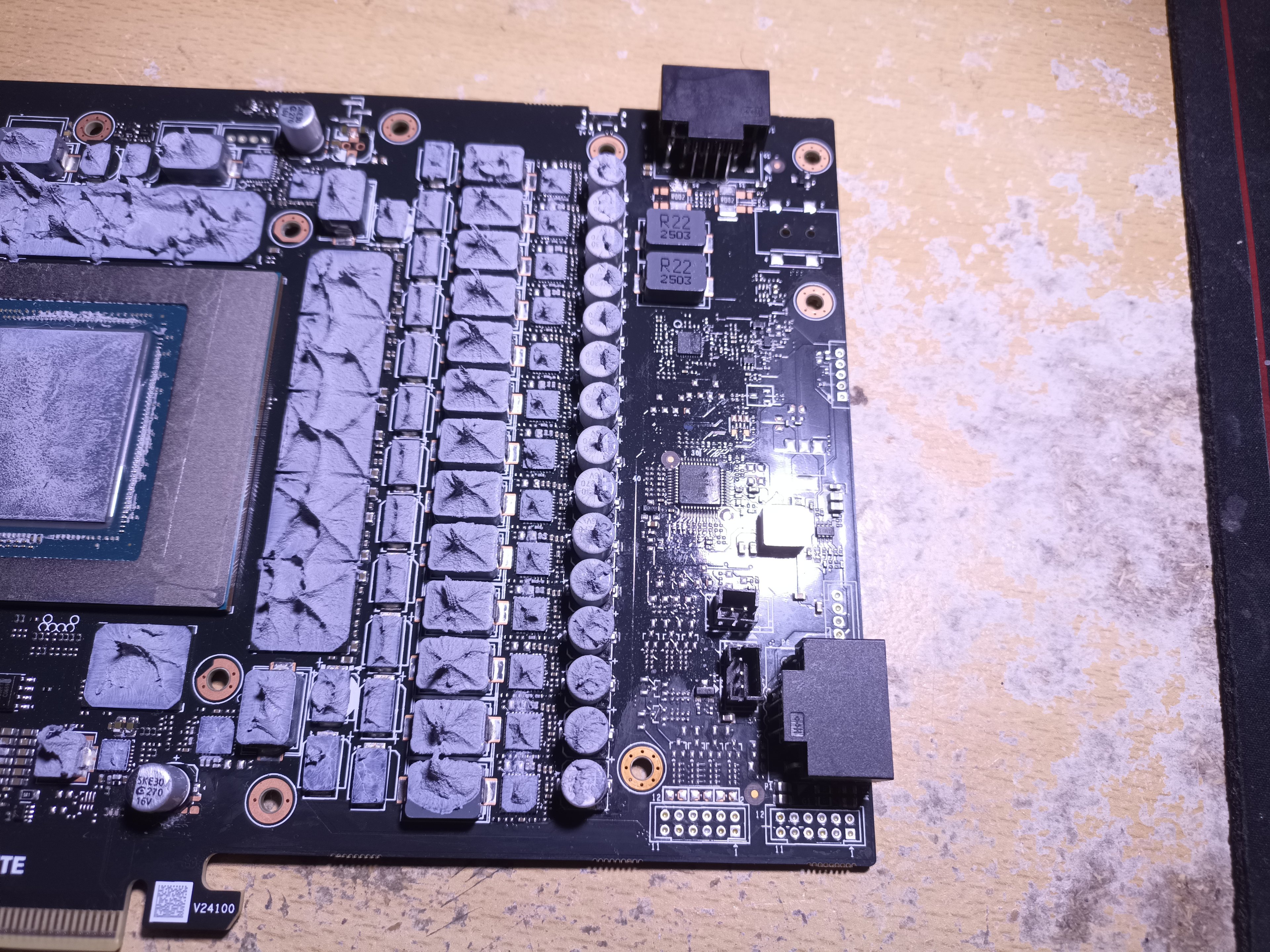

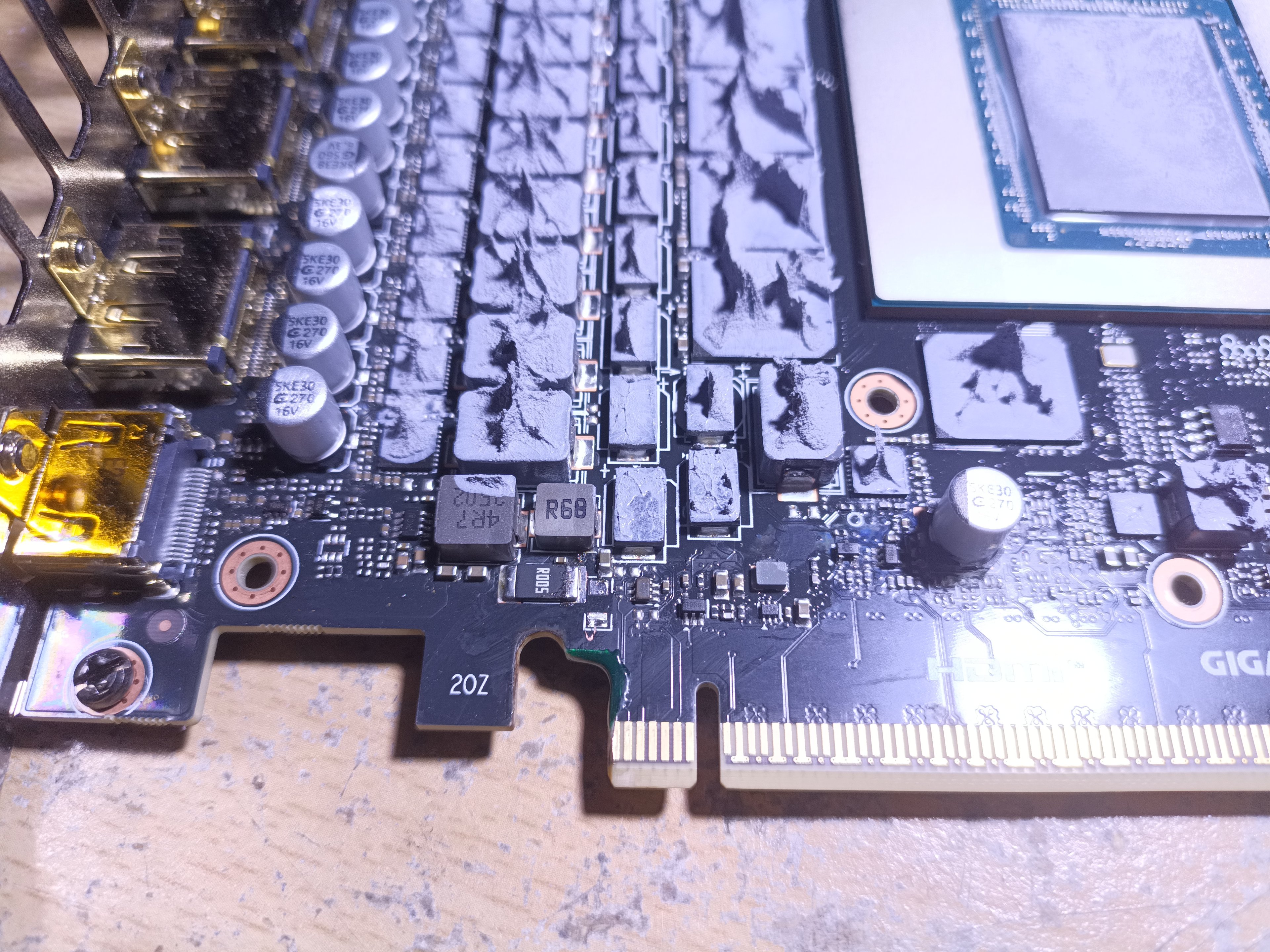

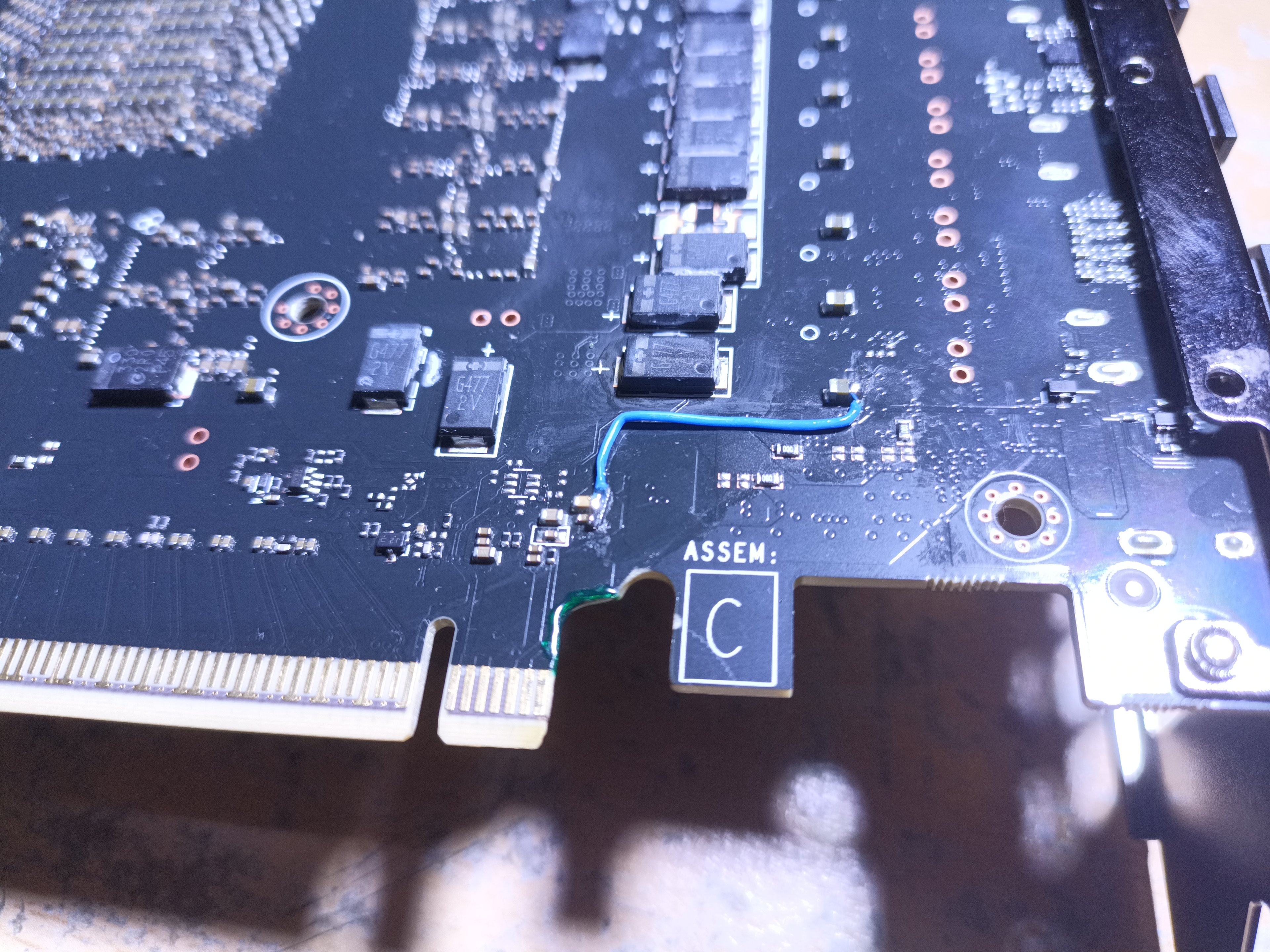

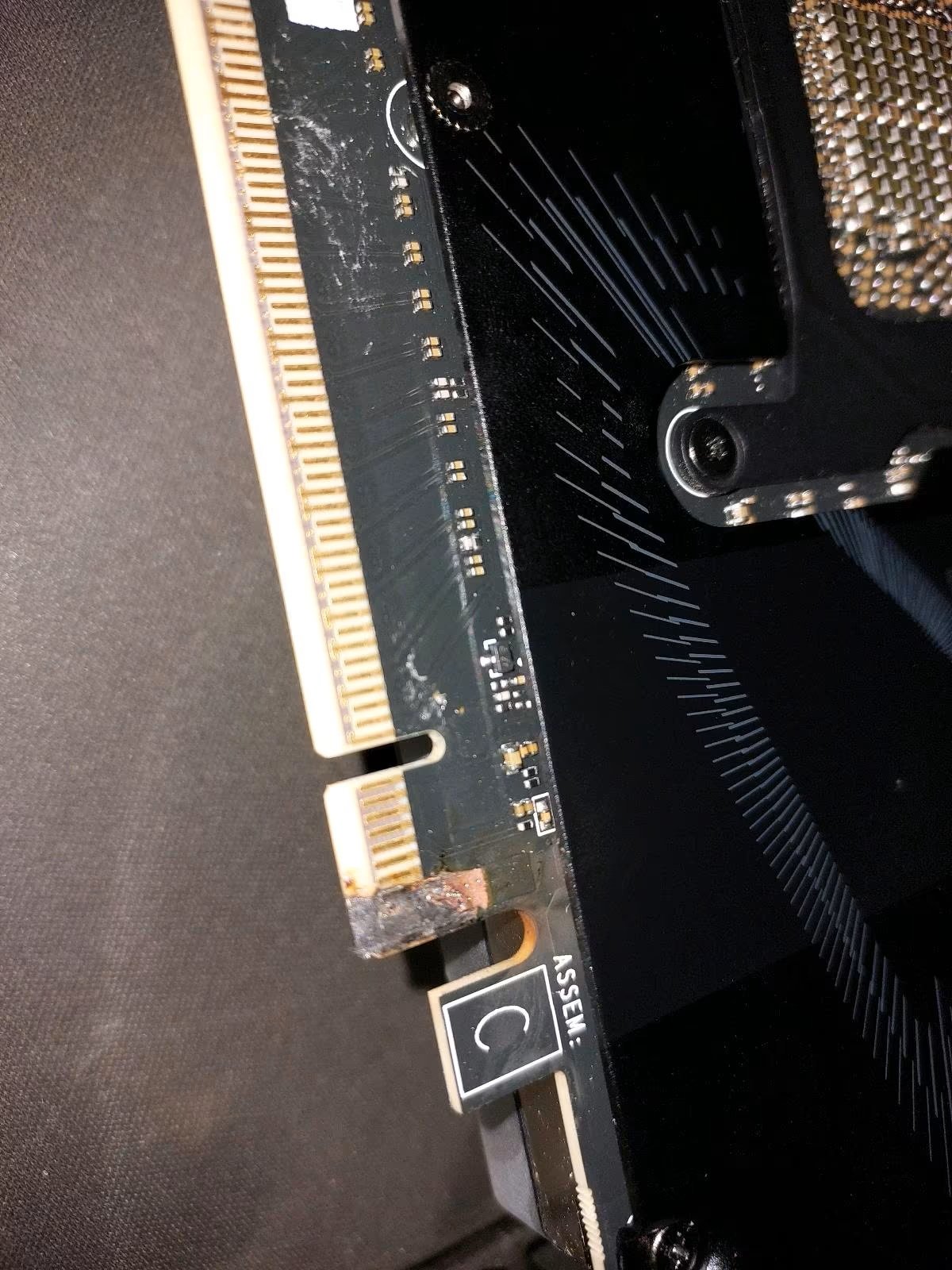

was aber für mich kein Problem war und schnell gefixt werden konnte mit etwas Fräsen, Versiegeln und Löten

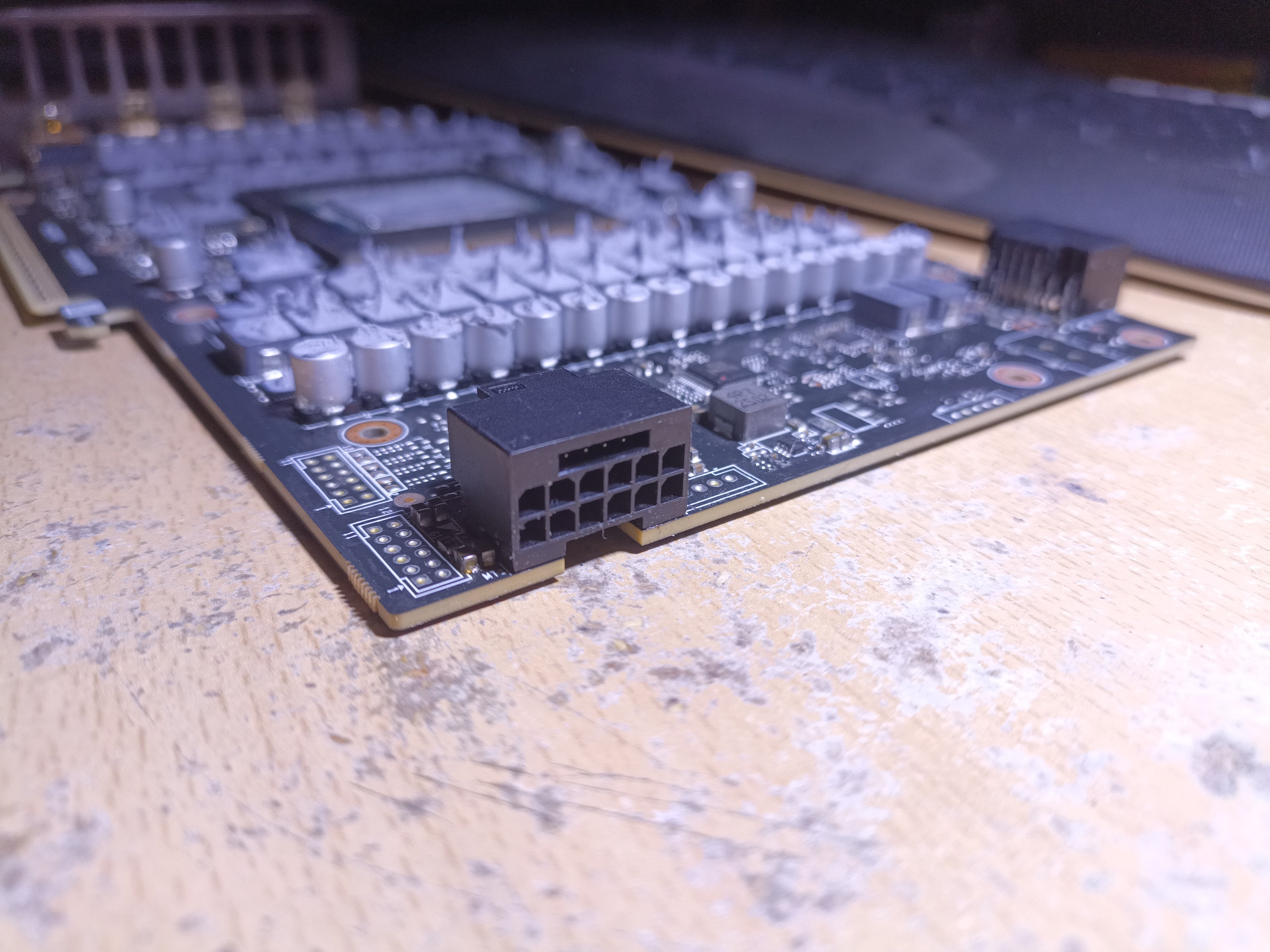

Und ich spendierte der Karte noch den zweiten 12VHPWR Anschluss

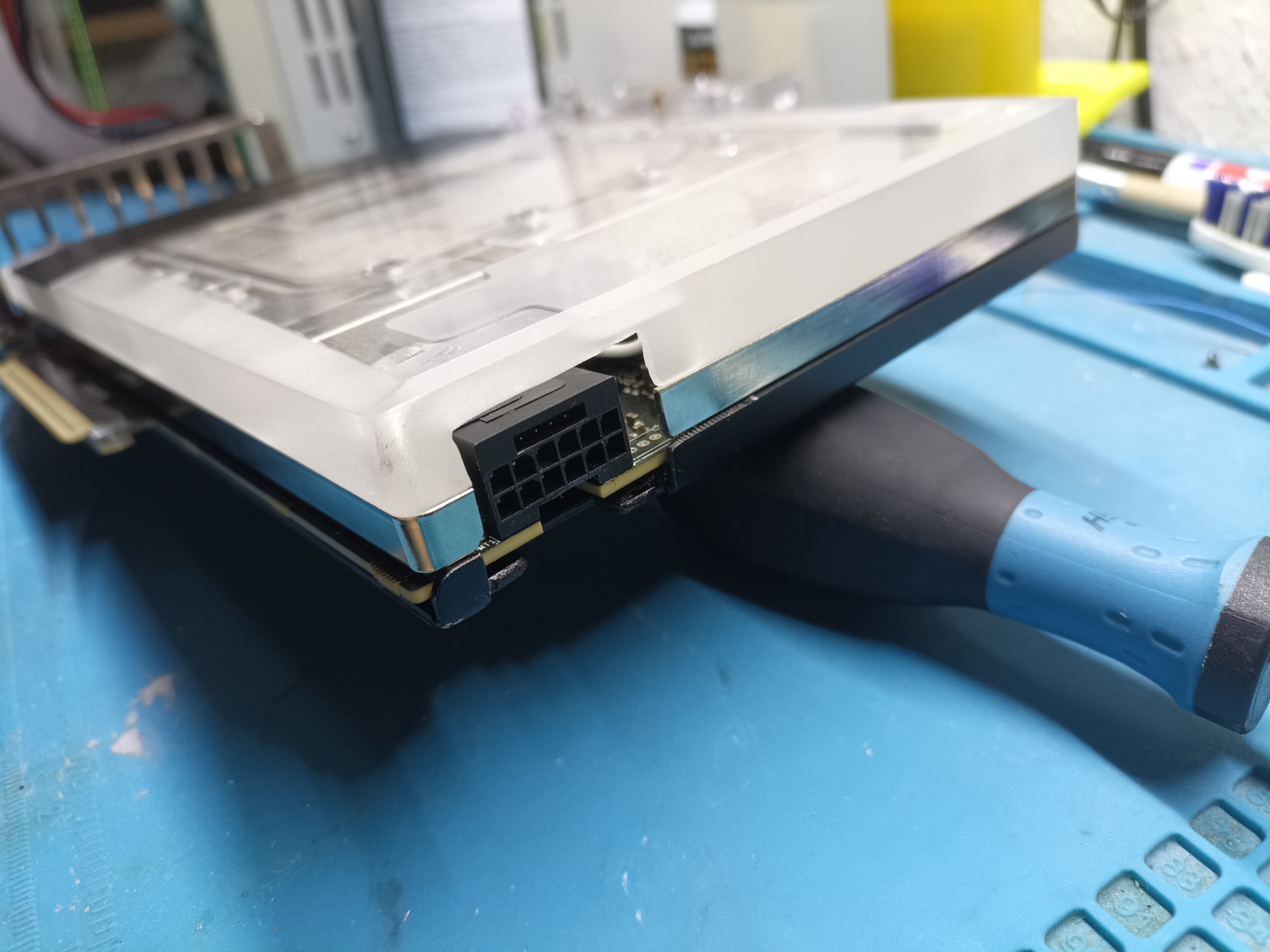

und musste den originalen Wasserkühler Block etwas bearbeiten, damit an der stelle auch Platz dafür ist
Und natürlich habe ich auch mal die Einzelströme gemessen mit einer einfache Stromzange, bevor ich das System aufbaute.
Knapp 600W Konstante Last (Furmark):
Karte funktioniert Problemlos, ich könnte auch das 1000W Bios drauf ziehen - mache ich aber nicht. Ich hab den zweiten Stecker nur wegen der zusätzlichen Sicherheit verbaut.
Und so schaut das System jetzt nach dem zusammenstellen an meiner Wand aus
Wobei an den Schläuchen jetzt noch Clips dran sind, um diese zusammen zu halten
System läuft so wie ich es mir vorgestellt habe, alle Teile sind angenehm Kühl und halbwegs leise auch noch - die China Pumpe ist hört man leider etwas Brummen, aber bei 50% Drehzahl ist es angenehm und der Durchfluss reicht immer noch
Gibt halt leider keine andere Pumpe mit AGB die hier passen würde. Diese Pumpe hier hat genau 60mm Durchmesser, und 61mm habe ich Platz
da ich nur recht wenig Platz auf meinem Eck-Schreibtisch habe, musste einfach mal was gemacht werden, damit der PC nicht mehr auf dem Tisch steht, und auch kleiner wird...genauer gesagt - so klein wie möglich
Ich wollt schon immer mal ein ITX Rechner bauen mit externem Radiator, aber anders als einige andere ähnliche Projekte - will ich auch die Pumpe und AGB mit im Gehäuse unter kriegen.
Da ich vor einiger Zeit halbwegs günstig an eine RTX 5090 Waterforce WB gekommen bin (der Ryzen 9950X3D2 war Teurer als die Grafikkarte) war die suche nach einem passenden mini-ITX Gehäuse schon garnicht so leicht, da die Grafikkarte recht hoch aufbaut.
Nach einiger Recherche und vergleiche bin ich am ende beim recht unbekannten und älteren KXRORS GU7 Gehäuse hängen geblieben, was aber nur einen PCIe 3.0 Riser verbaut hat - was man ja aber ersetzen kann durch ein PCIe 5.0 Riser Kabel
Eigentlich ich das Gehäuse auch nix besonderes, Sandwich-Bauweise wie es von vielen anderen anbietern auch gibt. Aber hier war oberhalb der Grafikkarte noch viel Luft - wusste aber nicht wieviel, habe nur anhand der Bilder und Maßstäbe abgeschätzt, sodass ich nur hoffen konnte, dass die Grafikkarte passt.
Als das via Aliexpress bestellte Gehäuse endlich kam, konnte ich die Grafikkarte schonmal probe stecken um zu schauen ob alles soweit passt - und mit etwas Anpassungsarbeit wie 230V C13 Buchse/Verlängerung nach oben versetzen - passt auch die Grafikkarte gerade so rein - ideal für mein vorhaben also 😁
Die meisten Teile habe ich gebraucht gekauft - muss ja nicht alles neu sein, soll sich finanziell ja noch im rahmen bewegen...
Am ende habe ich jetzt diese Hardware verbaut:
- KXRORS GU7 Gehäuse
- LINKUP - AVA5 PCIE 5.0 Riser-Kabel
- ASRock B850I Lightning WiFi
- 64GB (2x 32GB) Kingston DDR5-6000 CL30
- Ryzen 9 - 9950X3D2
- 2TB Samsung 990 Pro NVMe
- 4TB SN700 NVMe
- Gigabyte Aorus RTX 5090 Xtreme Waterforce WB
- Asus ROG Loki 1200W
- China Pumpe mit integriertem AGB von Ejoyous, angeblich 500L/h
- G1/4 Druckausgleichsmembran um das System möglichst Druckfrei zu halten
- Alphacool Core 1 CPU Wasserkühler-Block
- EPDM 16/10 Schläuche (glaube von Watercool)
- Mora 3-420LT Radiator mit 9x Arctic P14 Pro Lüfter
- CPC NS6 Schnell-Trennkupplungen
- etliche Alphacool 90° Winkel-Fittinge

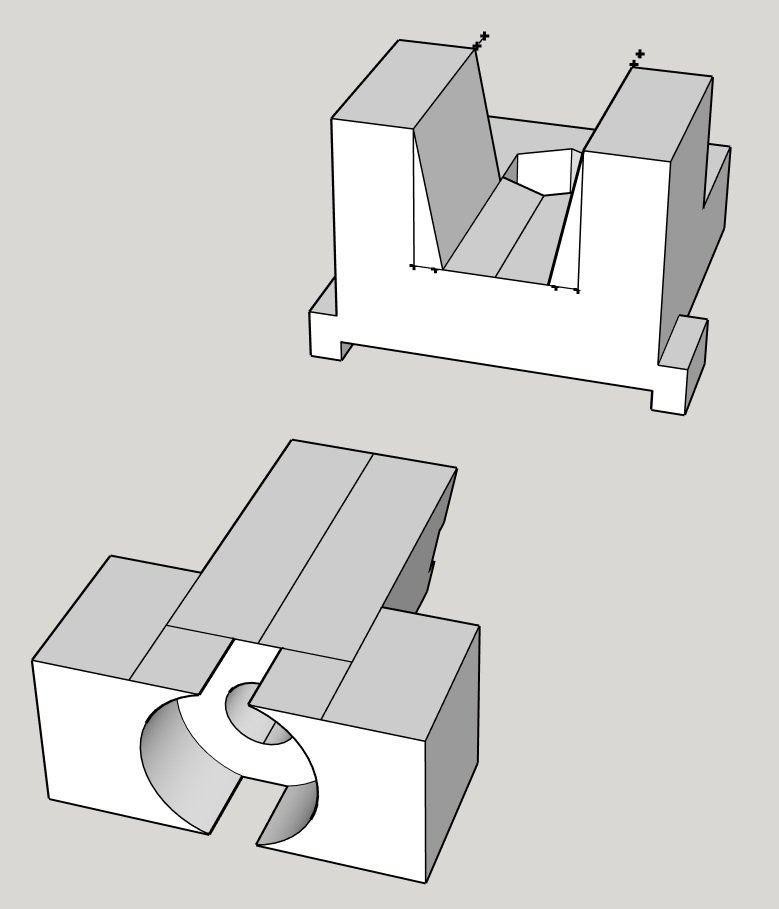

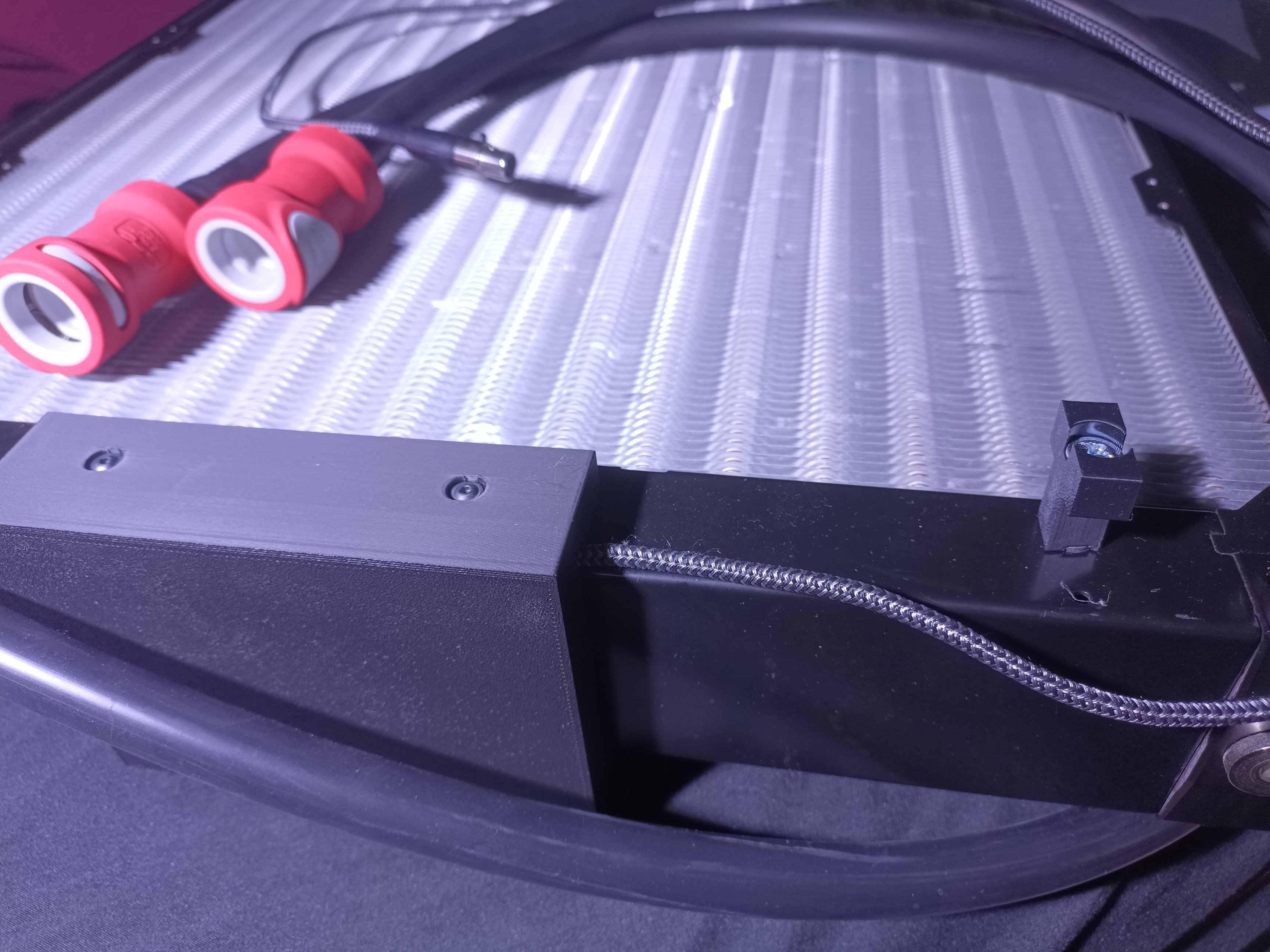

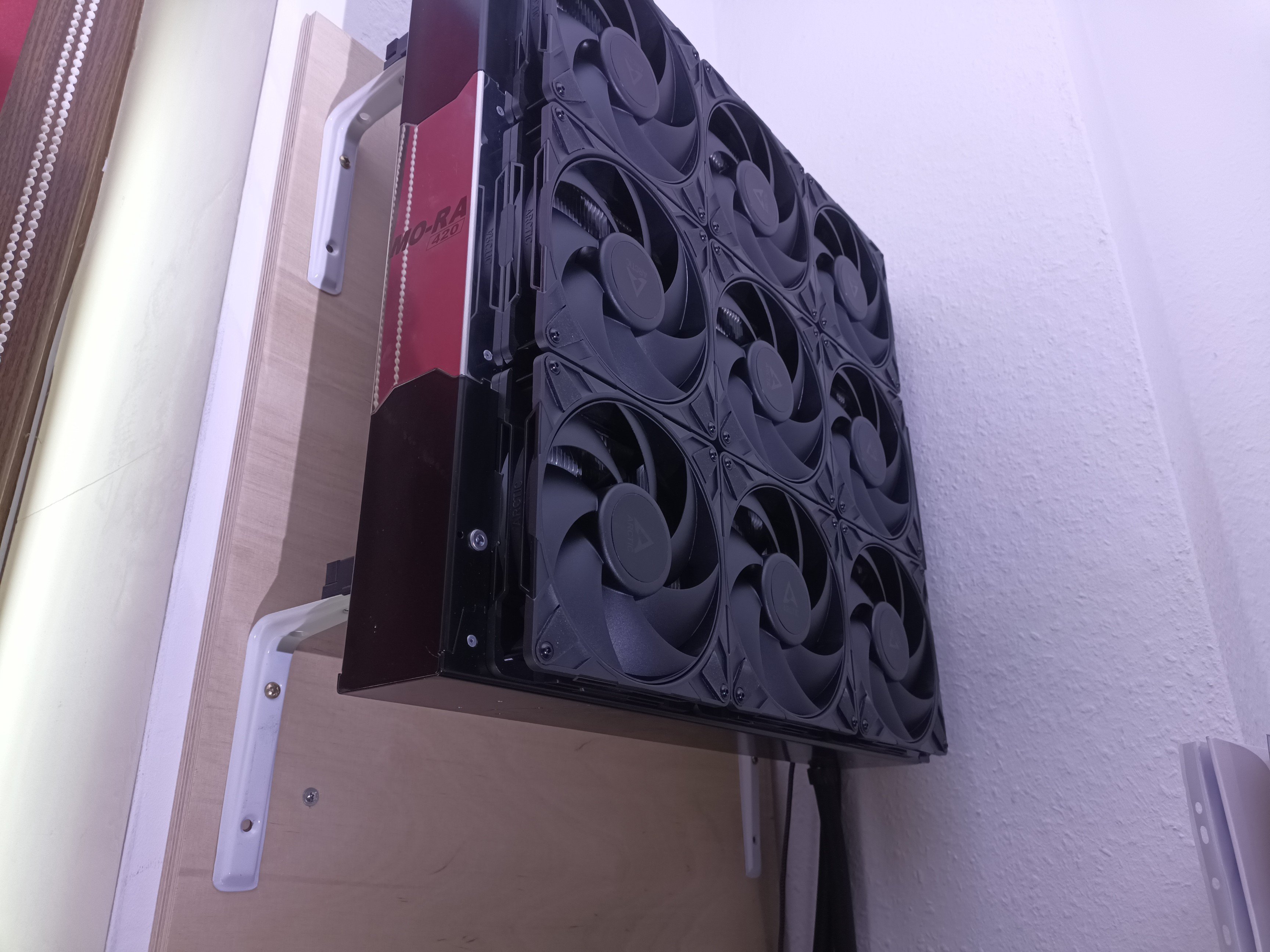

Für den Radiator habe ich eine eigene Wandhalterung in Verbindung mit konstruiert und 3D gedruckt, sodass dieser etwas von der Wand ab steht und bei bedarf auch schnell abgenommen werden kann. Gleichzeitig auch eine Abdeckkappe, wo ich die Anschlüsse der einzelnen Lüfter verstecken konnte, damit es aufgeräumter ausschaut:
Die Verschlauchung im System machte ich ebenfalls über die EPDM Schläuche. Ich hatte natürlich auch über Hardtubes nachgedacht, aber bei dem Biegeaufwand wo alles genaustens stimmen muss auch mit der länge, habe ich mich am ende dagegen entschieden.

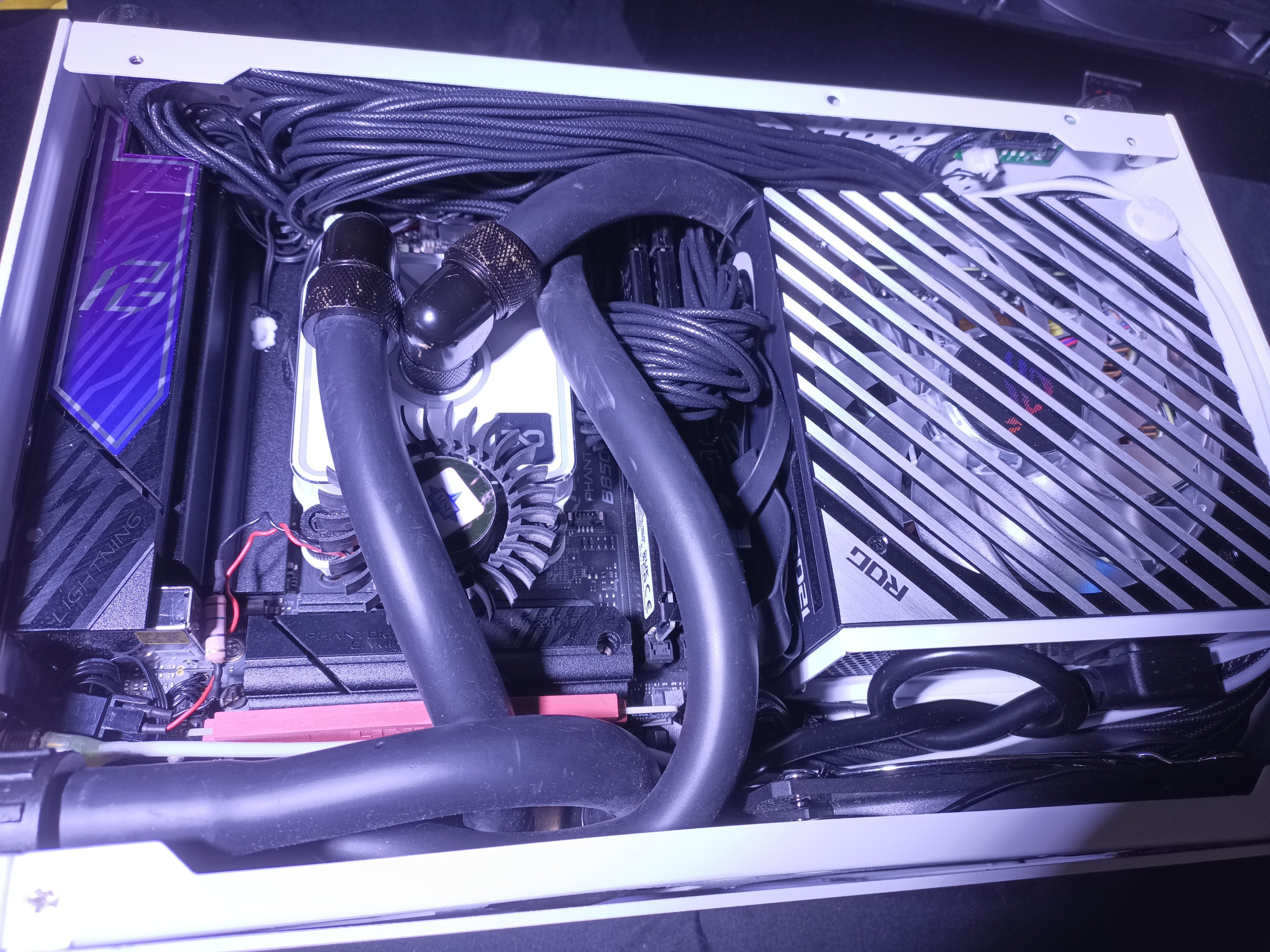

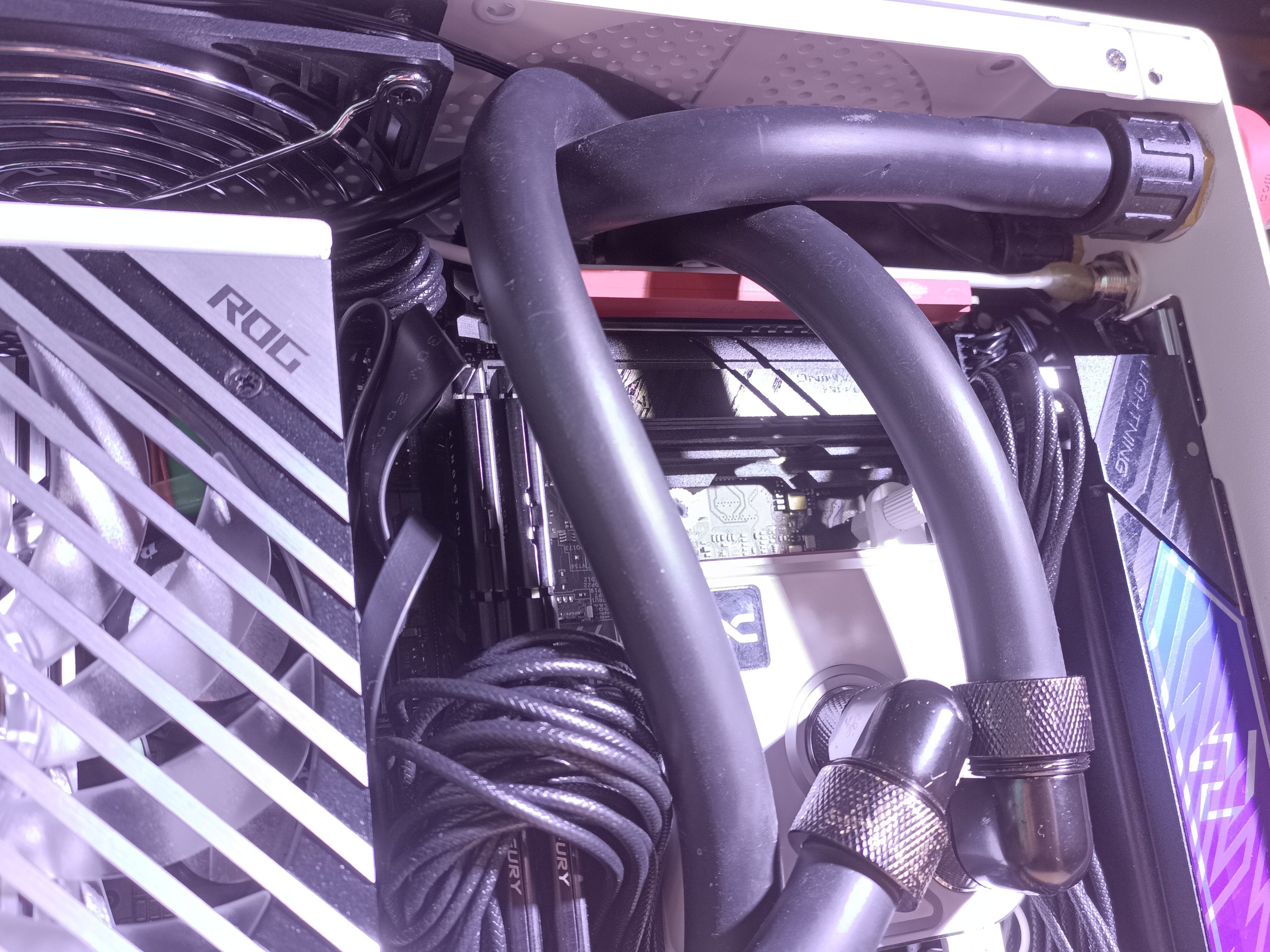

Aber nun lasse ich mal Bilder sprechen wo man gut sehen kann, wie eng das alles hergeht

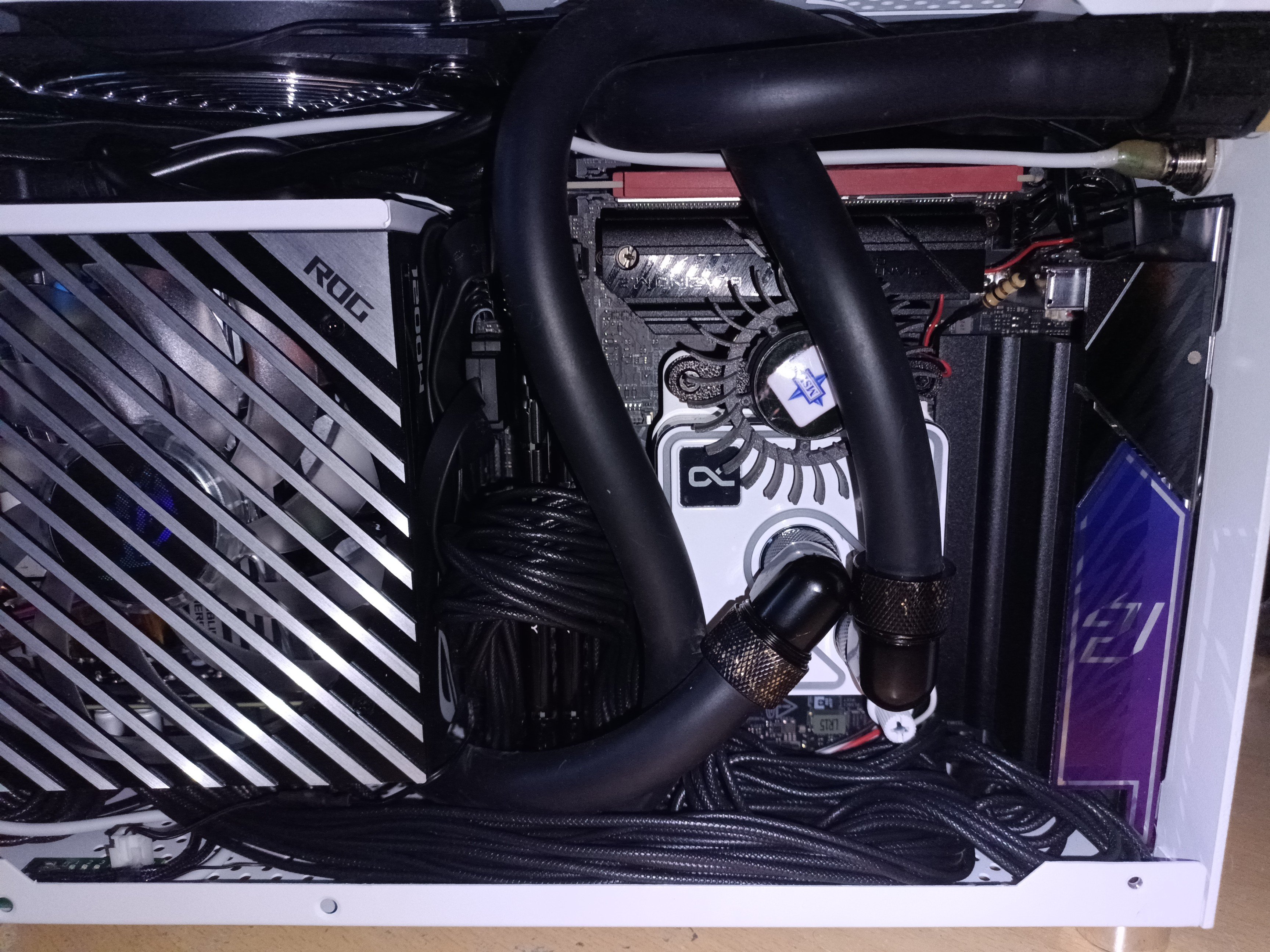

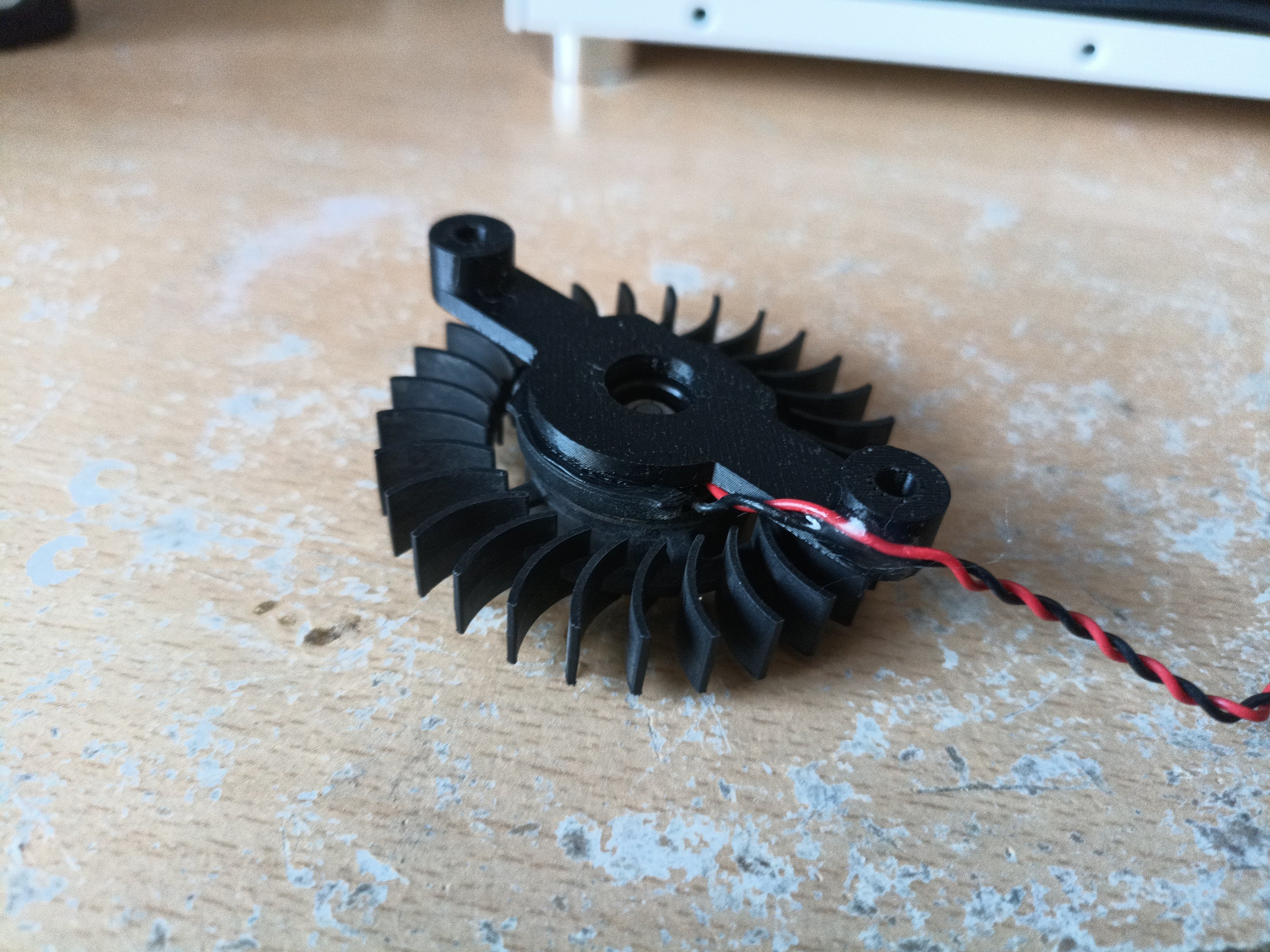

Der Kleine Lüfter mit der 3D gedruckten Halterung am CPU Block sorgt für wenigstens etwas Luftverwirbelung in dem Bereich, damit die Spannungswandler und der Ram auch etwas gekühlt wird. Der Arctic P12 Slim Lüfter oberhalb vom Netzteil würde das alleine nicht schaffen.
Den P12 Slim und den Radial-Lüfter am CPU Block lasse ich über das BIOS Temperatur-regeln (externer Temperaturfühler am Spannungswandler-Kühler angeklebt)

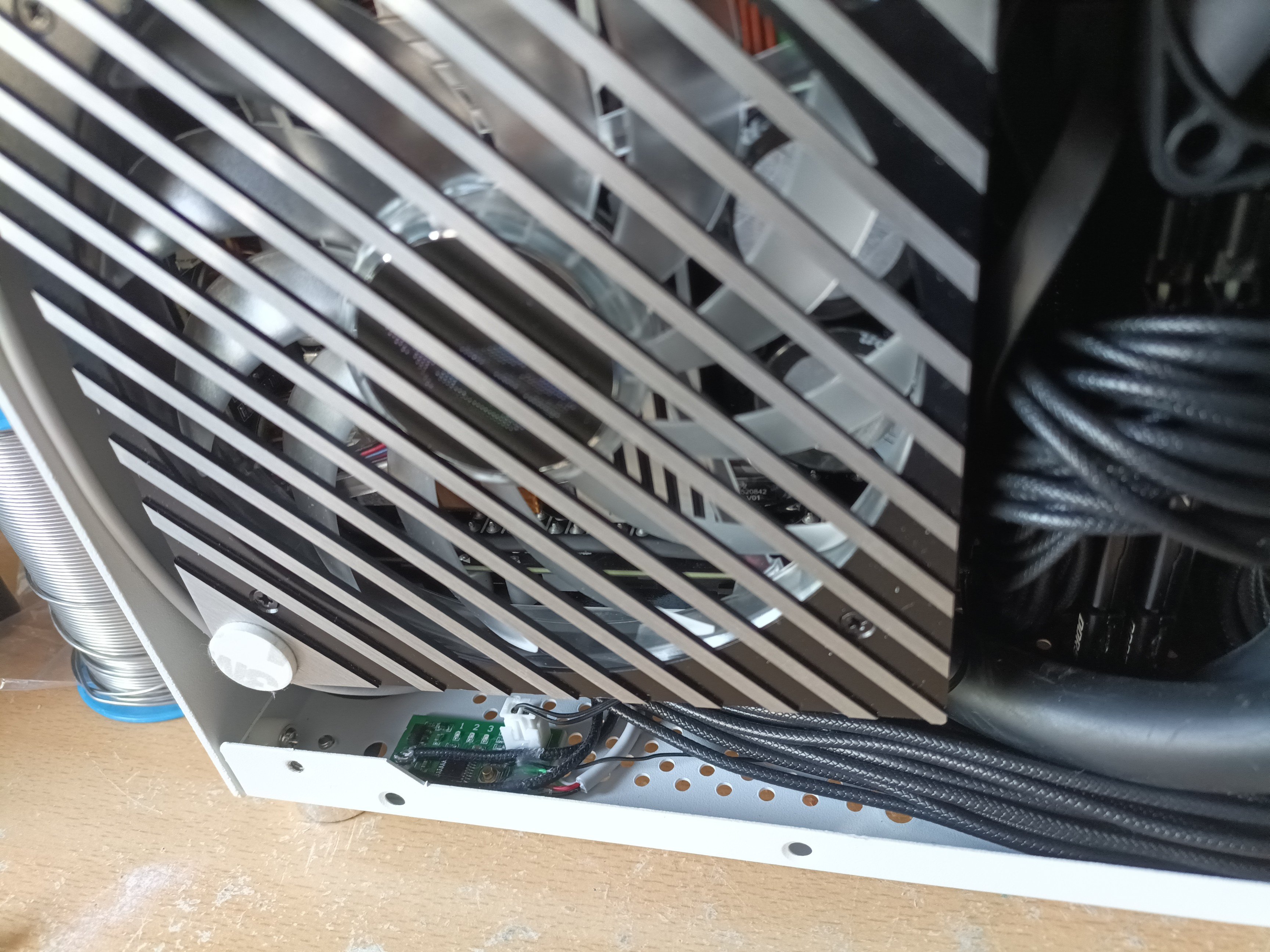

Und hier sieht man auch einen kleinen Controller für die Lüftersteuerung des Radiators. Die Temperatur greife ich mir mit einem Sensor von der Verschlussstopfen an der Grafikkarte ausgangsseitig ab. Die Lüfter sind so eingestellt, dass sie mit nahezu minimalster Drehzahl drehen, und wenn das Wasser über 40°C Warm wird fängt die Drehzahl an langsam zu steigen bis 55°C wo dann maximale Lüfterdrehzahl anliegt.
Das habe ich gemacht, weil ich das System auch mal irgendwohin mitnehmen will, aber ohne den Mora-Radiator, sondern mit einem kleineren 420er Phobya Radiator. Da müssen die Lüfter natürlich etwas mehr leisten um das System noch halbwegs gut zu Kühlen.

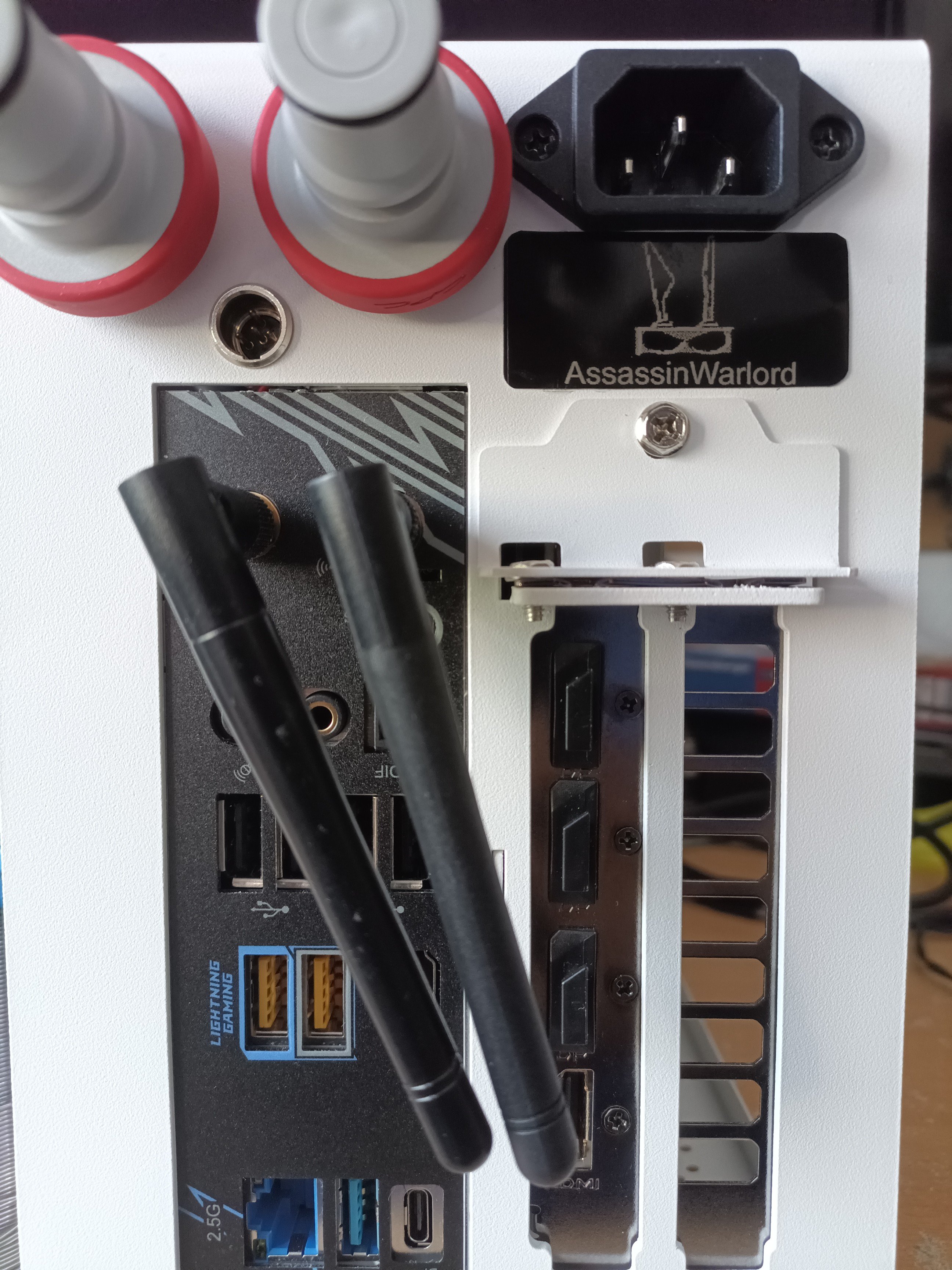

Die Lüfter des Radiators kann ich über einen Mini-XLR Stecker an der Rückseite anschließen:
Und so schauts bei der Grafikkarte aus, wo auch die Pumpe mit ihrem AGB ist:
Und wer hier genauer hinschaut erkennt auch etwas bei der Grafikkarte...oder hier nochmal größer
ja, hier sieht man auch an der einen Verschlussstopfen-Schraube an der Grafikkarte den angeklebten Temperatur-Sensor,

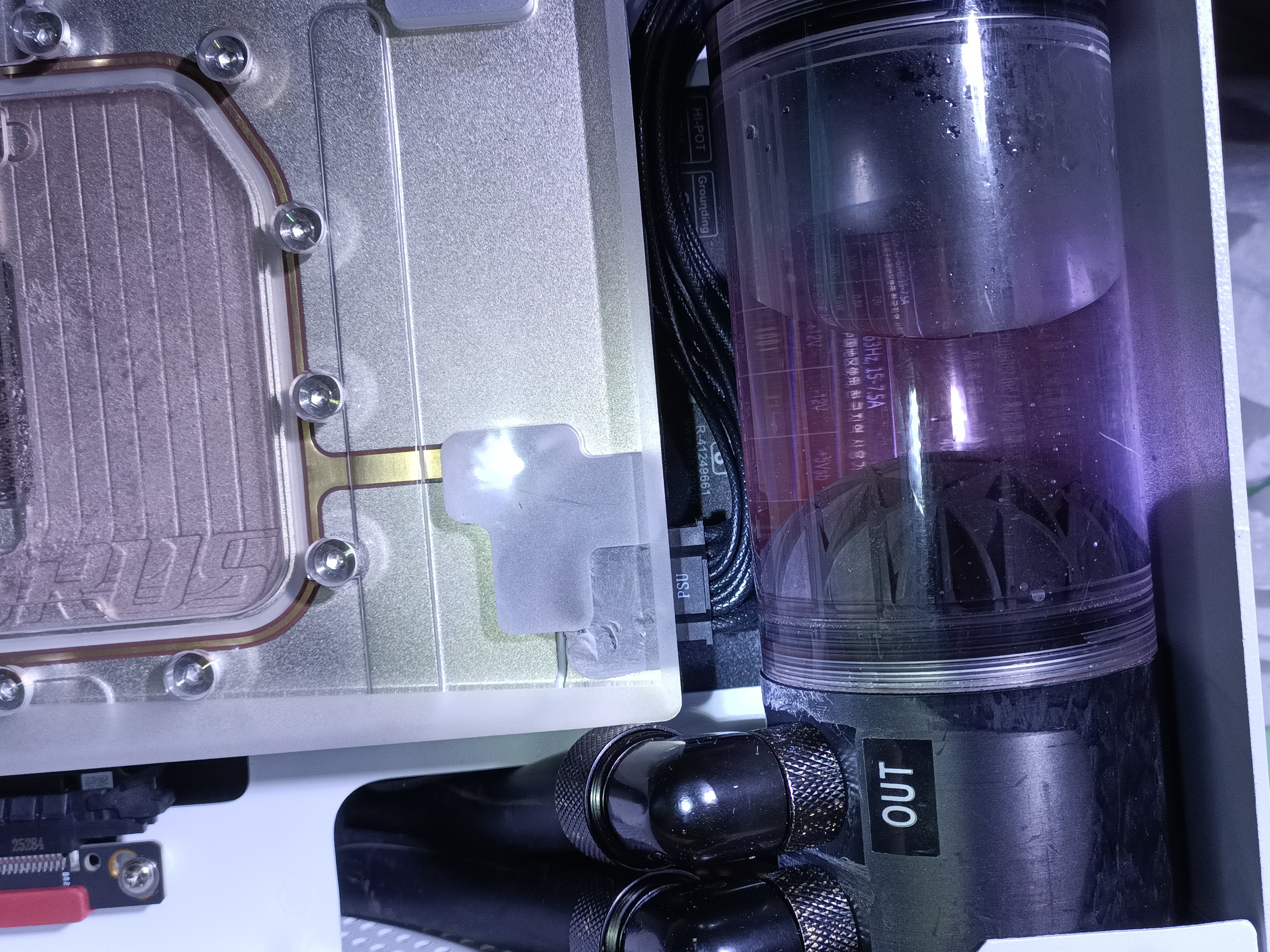

und hier noch eine Detail-Aufnahme der Pumpe:

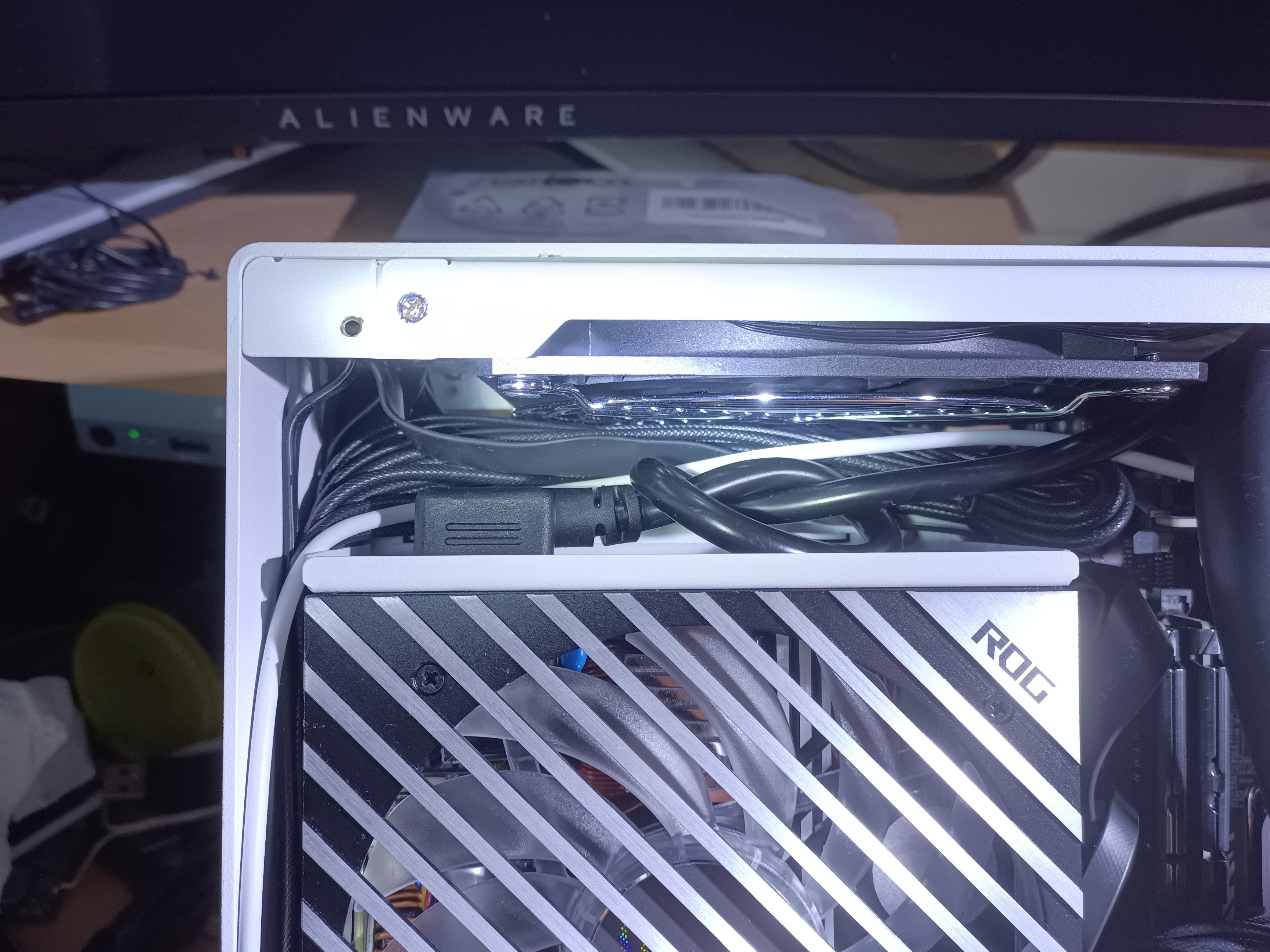

Und wer genau hinschaut erkennt auch - dass die Grafikkarte zwei Stromanschlüsse hat. Das ist auch der Grund warum ich genau dieses Loki 1200W Netzteil genommen habe, da es scheinbar das einzige SFX Netzteil ist, welches in der aktuellen Generation zwei 12VHPWR Anschlüsse bietet.
Die Grafikkarte habe ich natürlich als Defekt gekauft, darum auch halbwegs günstig (hat mich dennoch einen mittleren dreistelligen betrag gekostet

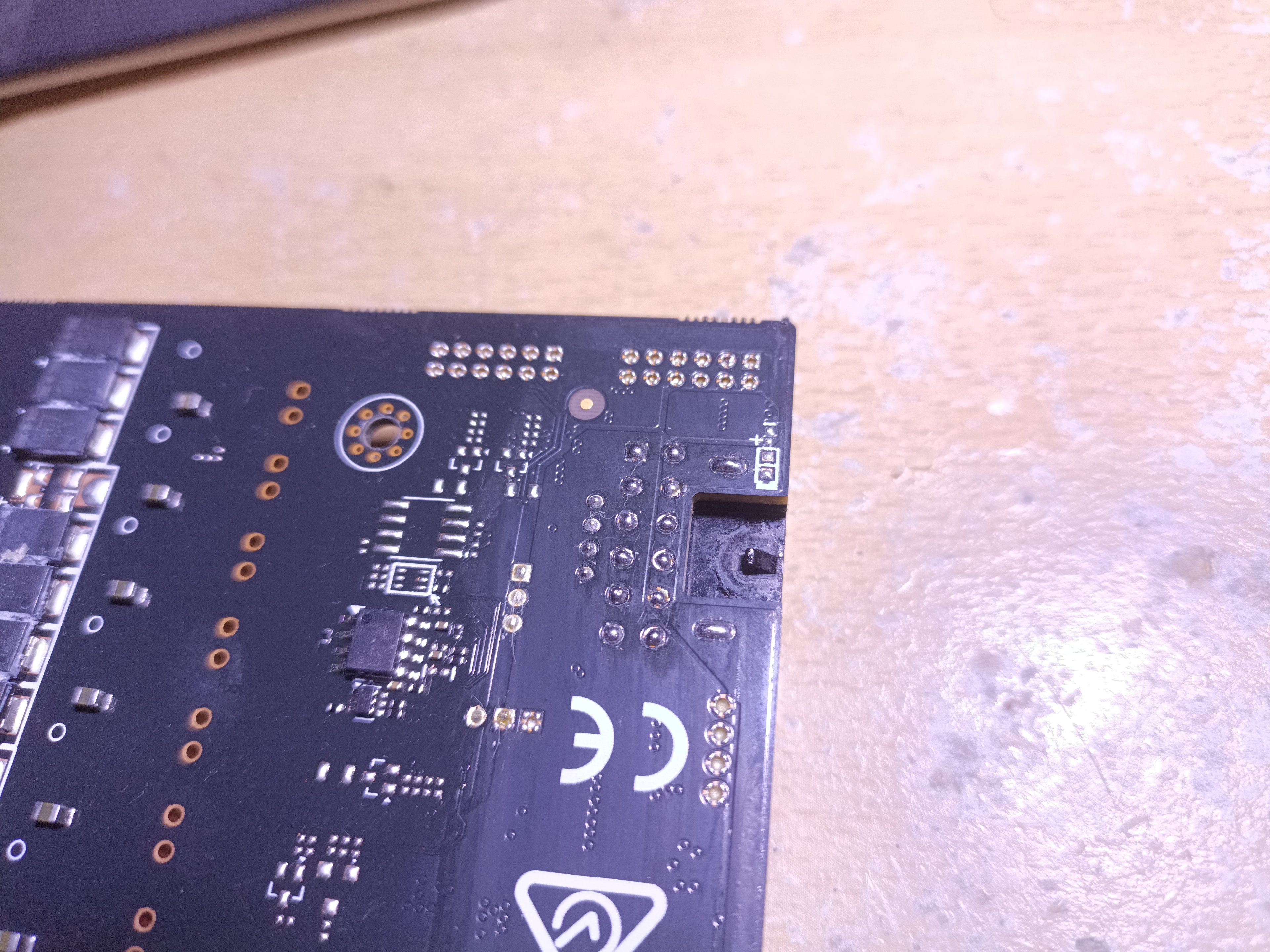

). Die Grafikkarte hatte beim Vorbesitzer einen Wasserschaden am Slot erlitten was aber für mich kein Problem war und schnell gefixt werden konnte mit etwas Fräsen, Versiegeln und Löten

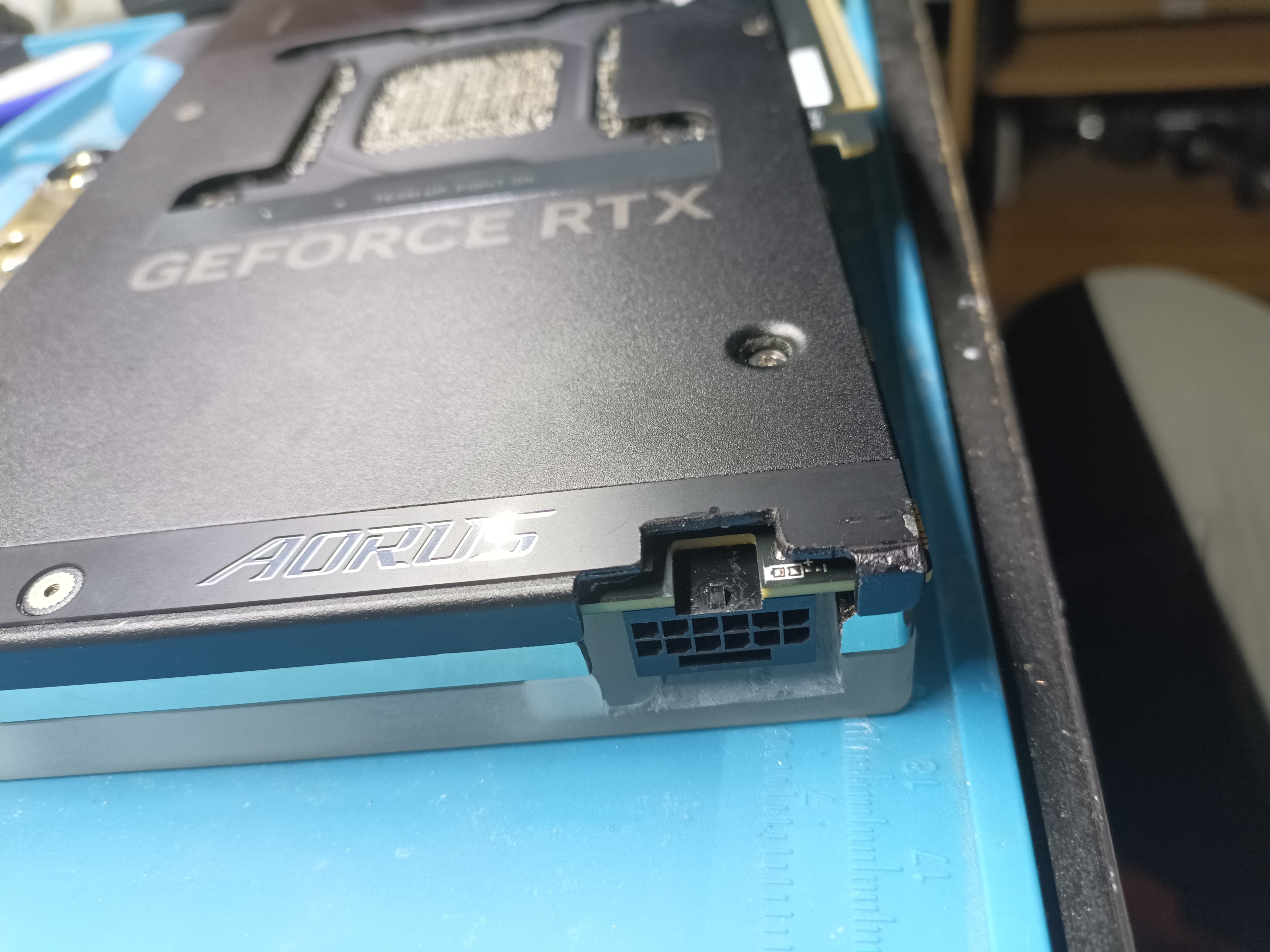

Und ich spendierte der Karte noch den zweiten 12VHPWR Anschluss
und musste den originalen Wasserkühler Block etwas bearbeiten, damit an der stelle auch Platz dafür ist
Und natürlich habe ich auch mal die Einzelströme gemessen mit einer einfache Stromzange, bevor ich das System aufbaute.
Knapp 600W Konstante Last (Furmark):
| Pin | Primärer 12VHPWR | zusätzlicher 12VHPWR |
| 1 | 4,12 A | 4,22 A |
| 2 | 4,24 A | 4,27 A |
| 3 | 3,97 A | 4,13 A |
| 4 | 4,38 A | 4,24 A |
| 5 | 4,45 A | 3,80 A |
| 6 | 4,44 A | 3,70 A |
| Zusammen gerechnet | 25,60 A | 24,36 A |
| Zusammen gemessen | 24,86 A | 25,20 A |
Karte funktioniert Problemlos, ich könnte auch das 1000W Bios drauf ziehen - mache ich aber nicht. Ich hab den zweiten Stecker nur wegen der zusätzlichen Sicherheit verbaut.

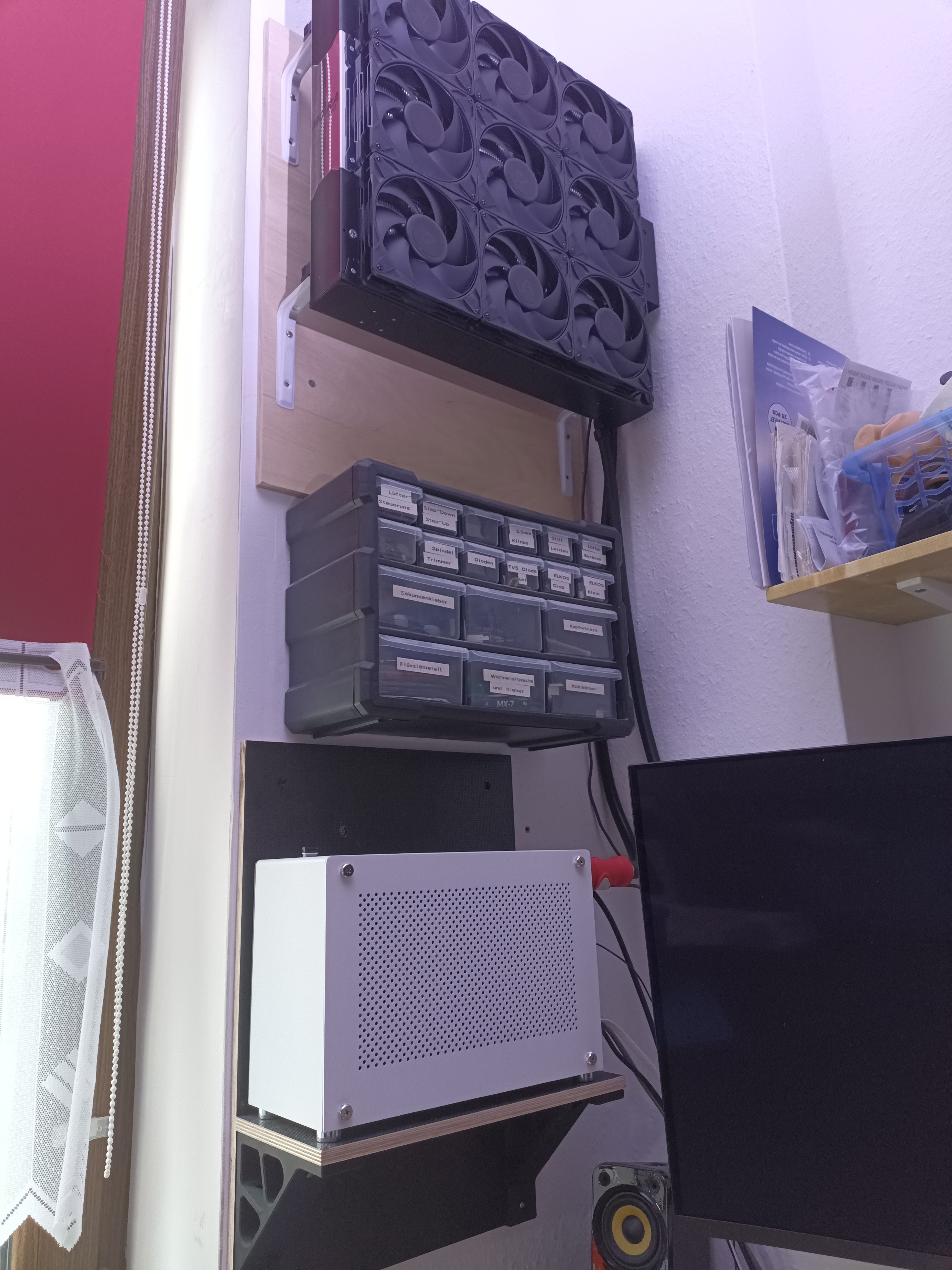

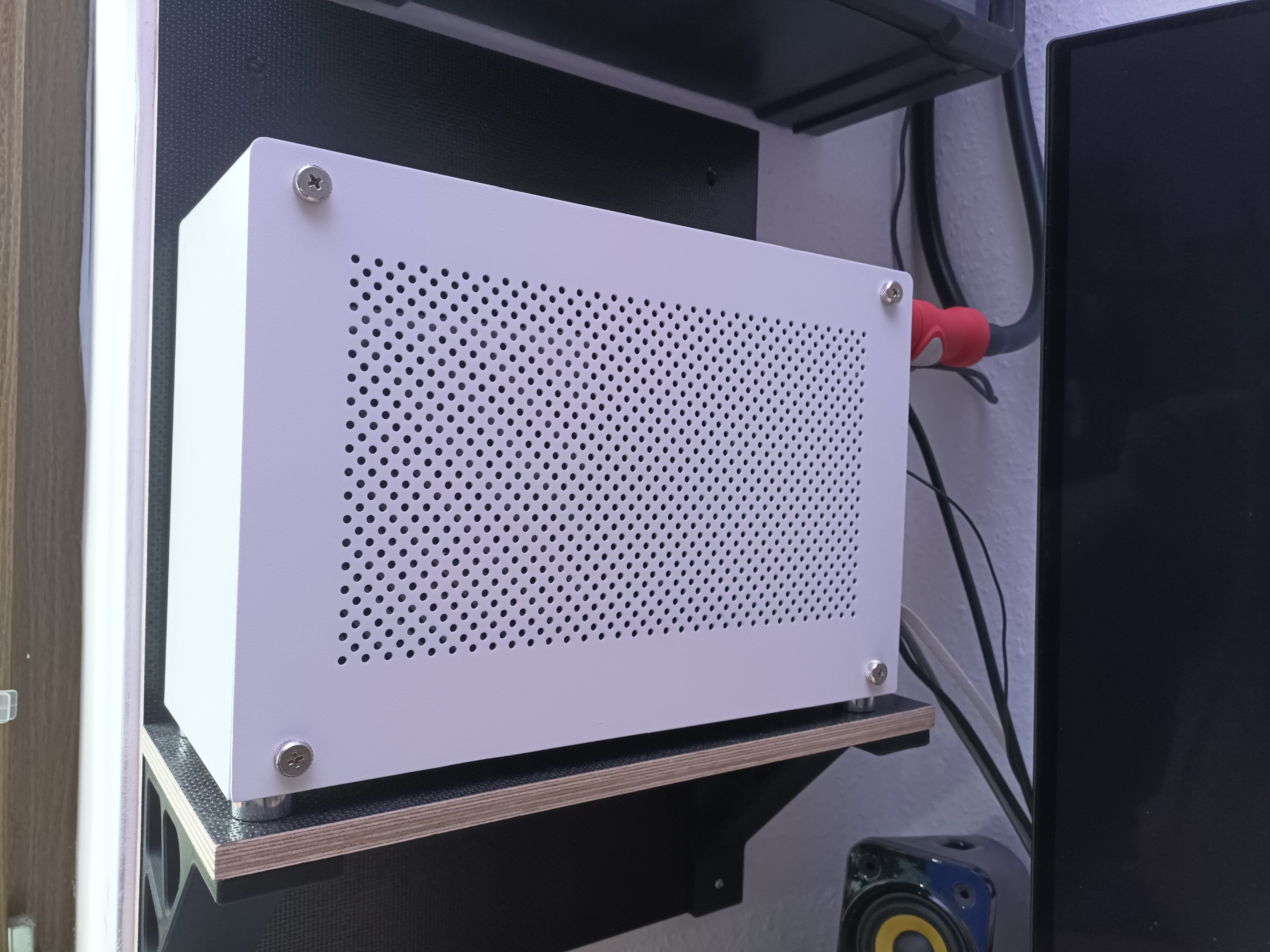

Und so schaut das System jetzt nach dem zusammenstellen an meiner Wand aus

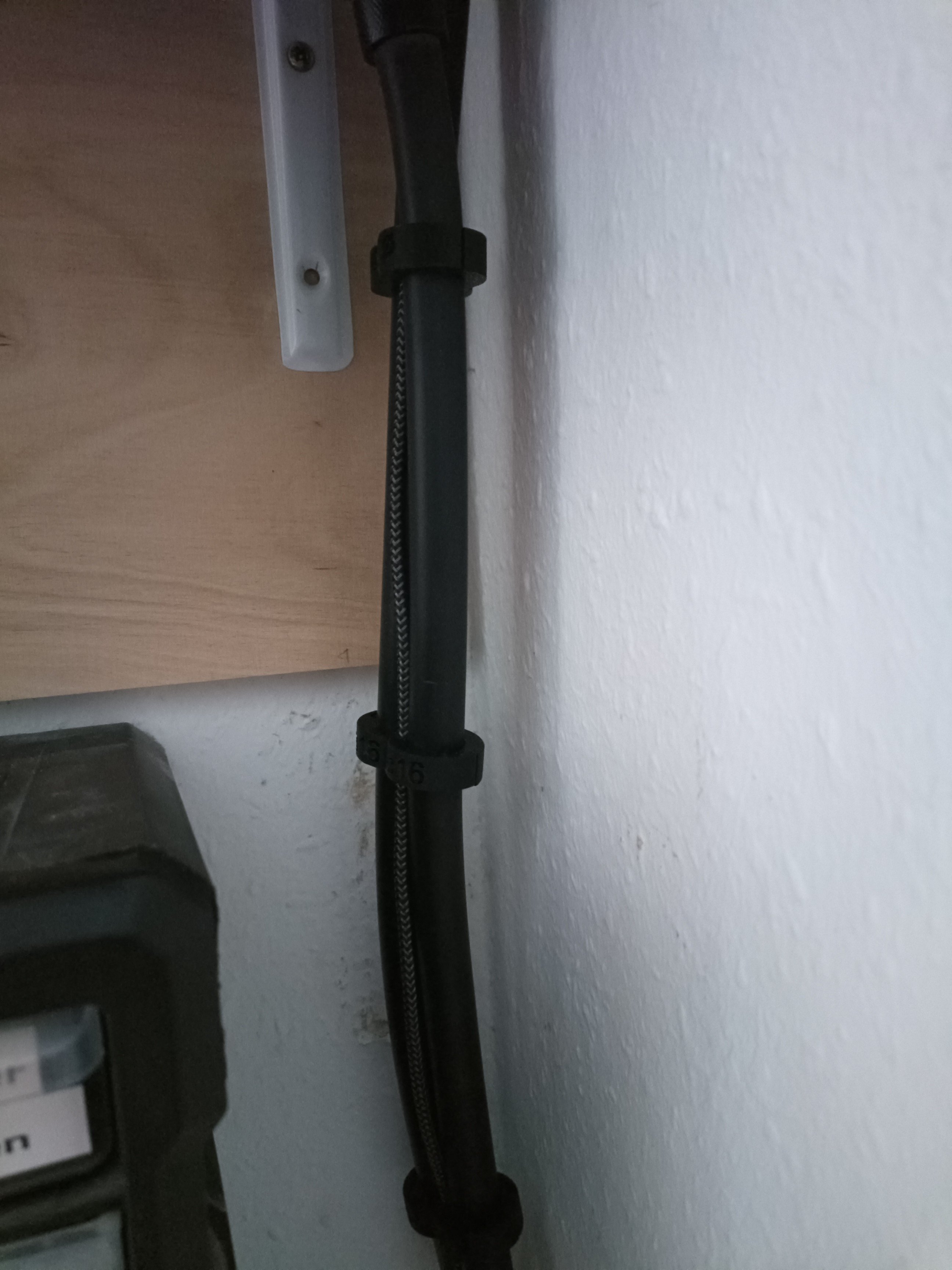

Wobei an den Schläuchen jetzt noch Clips dran sind, um diese zusammen zu halten
System läuft so wie ich es mir vorgestellt habe, alle Teile sind angenehm Kühl und halbwegs leise auch noch - die China Pumpe ist hört man leider etwas Brummen, aber bei 50% Drehzahl ist es angenehm und der Durchfluss reicht immer noch
Gibt halt leider keine andere Pumpe mit AGB die hier passen würde. Diese Pumpe hier hat genau 60mm Durchmesser, und 61mm habe ich Platz
