Asrock H110 Pro BTC+ Bios

[Schual16]

Habe endlich alle teile für meinen Miner bekommen und alles zusammen gebaut.

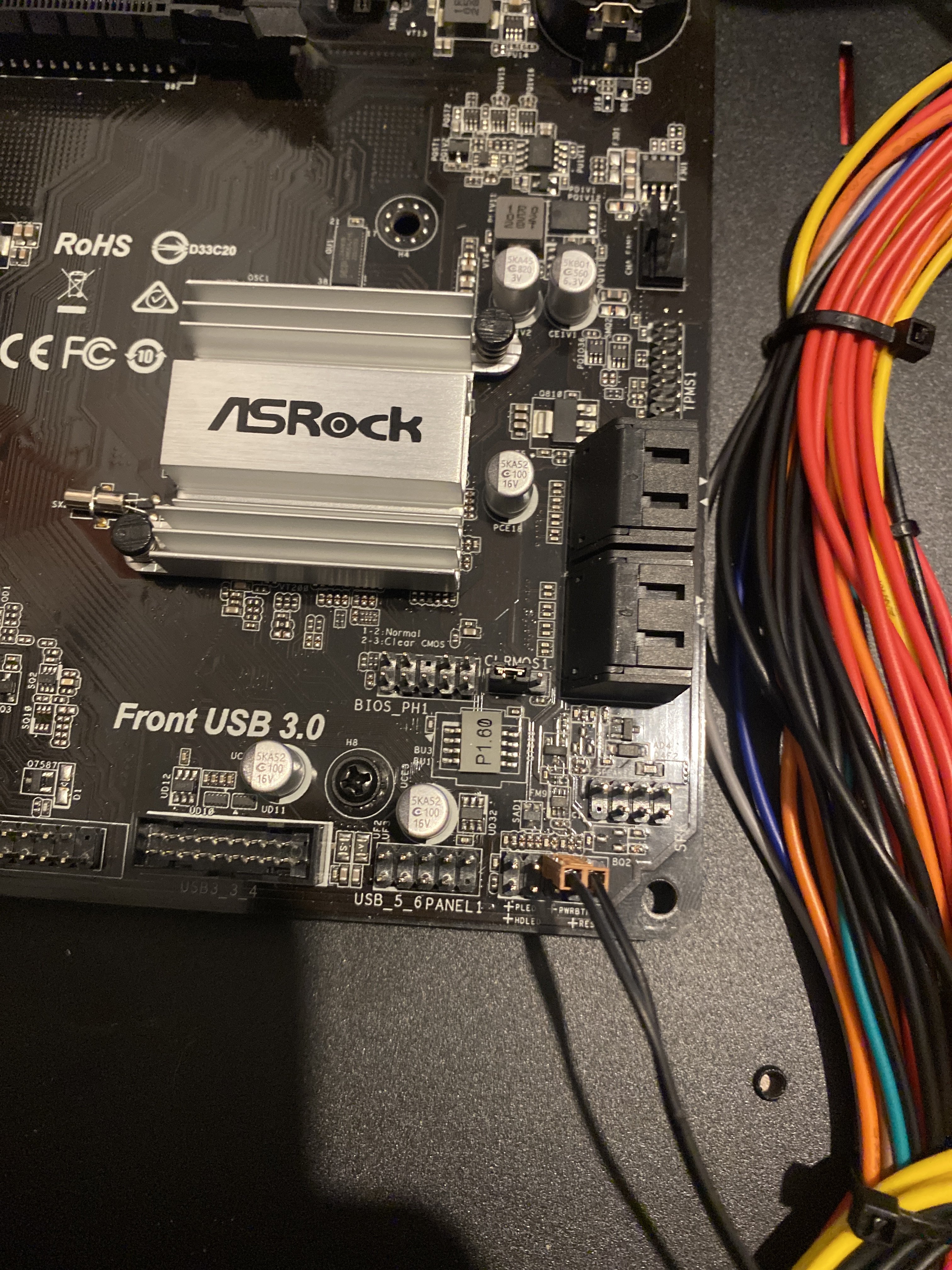

Wenn ich auf den Power Button drücke starten alle lüfter nur bekomme ich kein Bild. Nach sorgfältigem studieren der Betriebsanleitung vom mainboard ist mir folgendes aufgefallen: dort wo laut betriebsanleitung der Bios Chip sitzt habe ich einen anschluss der mit „Bios_PH1“ beschriftet ist. Jemend eine ahnung was das ist?

MB: asrock H110 Pro BTC+ rev:1.02



[bisy]

dort wo laut betriebsanleitung der Bios Chip sitzt habe ich einen anschluss der mit „Bios_PH1“ beschriftet ist

nö, dort wo der Chip in der Anleitung sitzt, sitzt der auch bei dir, steht sogar die Versionsnummer drauf, die da mindestens schon drauf ist, nämlich P1.60

Ergänzung (12. Mai 2021)

Welche restliche Hardware hast du denn?



[cvzone]

Das Bild im Handbuch ist nicht genau. Das Bios ist der Chip wo P1.60 drauf steht. Der Bios_PH1 ist ein Anschluss zum programmieren des Bios Chips und für dich ohne Bedeutung.

Wegen deines Problems, da musst du mal ein paar mehr Details liefern.



[bisy]

und wenn du wissen willst, wofür der Anschluss ist:
http://forum.asrock.com/forum_posts.asp?TID=9157&title=bios-ph1-header



[Denniss]

vermutlich ne S1151v2 CPU in diesem S1151v1 board das nur 6000/7000er CPUs unterstützt + darauf basierende Pentiums



[Schual16]

Ok danke
Cpu ist ein Intel i3 7100
GPUs sind noch nicht angeschlossen



[bisy]

4+4Pin CPU Stromstecker oben links neben der CPU auch nicht vergessen zu verbauen?
Im CPU Sockel kein Pin verbogen?
RAM richtig drin?
Am Monitor auch den richtigen Eingang gewählt im Menü?



[Schual16]

Ja ist angeschlossen, alle pins sing gut, Ram sitzt richtig und am Monitor ist alles richtig eingestellt



[bisy]

Abstandshalter zwischen Gehäuse und Board richtig gesetzt?
Denn auf dem Bild über dem Chipsatz ist ein Loch frei, da fehlt einer oder ist an der falschen Stelle.



[Schual16]

Kann nicht bei jedem Loch befestigen da im rig nicht so viele vorgeshen sind
