Drehpoti selber einbauen: welchen, worauf achten??

[Crunchtime]

hi leutz!

mein neuer titan ttc d5t lärmt mich gewaltig voll, da er mit 3500 rpm anstatt den normalen 3000 rpm läuft

umtauschen etc will ich auch net, deshalb will ich einen drehpoti dazwischen klemmen, damit ich wenigstens ein bischen weiter runter reglen kann

die leistungsdaten (also leistungsaufnahme etc) kann hier kann man hier ablesen

könnt ihr mir bitte helfen, da ich echt keinen plan davon ahbe, wie das ganze über die bühne gehen soll

ich sage schonmal danke im vorraus



[trancemaster2k]

Hi,
den Kühler hatte ich auch ;-)

Nimm einen 100Ohm Drehpoti von Reichelt.

Anleitung unter:
http://www.overclockers.com/tips746



[Crunchtime]

ist das dieser hier?



[Gurgulio]

der Poti ist wohl ein bischen schwach
der Lüfter braucht ein vielfaches der Leistung die der Poti verträgt
ohne zusätzliche Elektronik, wenn nicht schon im Lüfter drin
wirds wohl nicht gehen
Möglich wäre noch in die Temp-Perle-Leitung danach sollte eigendlich eine kleine elektronische Schaltung kommen, dann kann der Poti auch genommen werden

sieht irgendwie nach einem Drahtpoti aus. Bei dem gibts keine Probleme
Das ist aber nicht der von Reichelt

Dimensions : 80 x 80 x 25 mm

Rated Voltage : 12 V DC

Rated Current : 0.16 A

Power Consumption : 1.92 W

Rated Speed : 3,000 RPM

Max Air Flow : 38.22 CFM

Drehpotentiometer
Hersteller: Radiom
4 mm Achse mono
100 Ohm
linear 0,25 W
Körper-D.: 16 mm
Raster 5mm: Inline
Grenzsp.: 250VDC
Drehwinkel:270°
Gewinde: M7x0,75



[Crunchtime]

wo kann ich mir solche potis kaufen?

bei reichelt gibts nur welche bis max 0,4 w bei 100 ohm (oder bin ich zu blöd )

hat jmd nen link zu einem vernünftigen poti?



[Gurgulio]

zur not bei Conrad-elektronic http://www.conrad.de/
die haben alles bis megawatt



[trancemaster2k]

Hi,
habe bisher alle meine Lüfter mit dem 100Ohm Poti geregelt.
Kein Problem. Selbst einen 80er Enermax (Netzteil) mit 2,8W & 0,23A.

Nur bei 92er Lüftern ist der Poti überlastet und geht kaputt wenn man
ihn zu weit runterregelt.
Passiert mit Enermax 3,24W & 0,27A sowie Sunon 2,8W & 0,23A

Bei 80er Lüftern geht denke ich mal so gut wie alles.
Selbst ein adda mit 3W & 0,25A hat dem Poti nichts ausgemacht.

Konnte die Poti-Funktion gut überwachen, da ich an den Poti-Ausgang
(zum Lüfter) noch jeweils eine LED gehängt habe.



[Crunchtime]

könnt ihr denn mal bitte einen direkten link auf einen passenden poti geben ?

(bitte nicht bei reichelt, da man dort für mind 10 € bestellen muss)



[trancemaster2k]

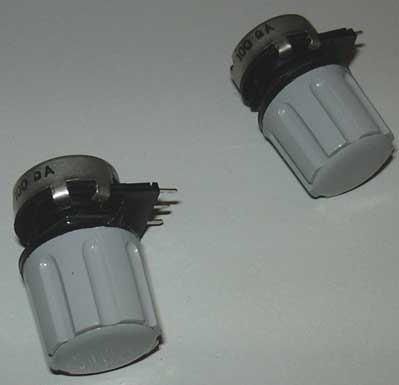

hab hier noch 2 rumliegen.
mit schickem drehknopf & anzeige-pfeil

nicht die kaputten, die sind noch im gehäuse eingebaut !!

kann sie dir gerne schicken.



[trancemaster2k]

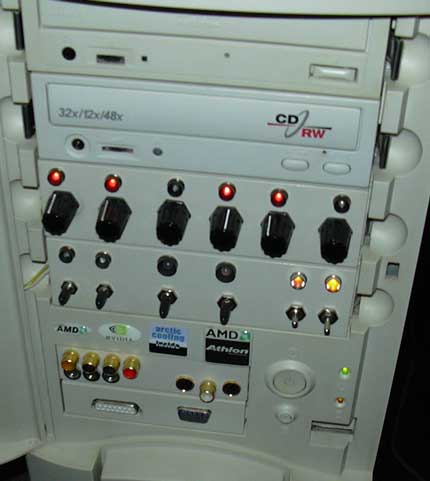

damit du mir auch glaubst,
hier die 2 kaputten potis.

obere reihe unter dem cd-rw laufwerk, da wo
die lampen NICHT brennen (2x 92er Lüfter probiert...)


habe die 2 noch von früher übrig, bevor ich meine
gehäuse vorderseite ein wenig verschönert habe :-)



[HeimwerkerKönig]

für eineen normalen lüfter brauchst du mindestens einen 4w/100 ohm poti. für extrem starke lüfter (zb delta) brauchst du einen grösseren, etwa 6-7w/100ohm. grösser schadet nie, ist aber deutlich teurer.

alle möglichen potis gibts bei Conrad

[edit]
hier findest du den passenden 4w/100ohm poti, artikelnummer 444790-77
[/edit]



[Crunchtime]

erstmal vielen dank für die schnellen antworten, ihr seid super leute

@ trancemaster 2k:

wieviel sollen die beiden denn kosten?
sind die auch solche mit 4w bei 100 ohm?

du kannst auch eine mail oder pm schicken


thx

[edit]
ich habe bis ca 18:45 noch eine auktion laufen (zalman fan mate), ich will noch abwarten, was sich daraus ergibt
wenn ich diese nicht ersteigere, nehme ich deine drehpotis 100 pro
[/edit]



[Markus2811]

Neeee, nix da mit 4W Poti.

Ich hab ne ganze Weile rumgerechnet und bin auf 0,75W max. Belastung
für den Poti gekommen, bei nem 3W Lüfter.
Bei Deltas sieht die Sache nat. wieder ein wenig anders aus, aber wer kauft
schon solche, wenn er die runterregeln will.

Und jetzt nix da mit du kennst dich nit aus oder so.
War nämlich auf der SiemensTechnikAkademie und hab E-Technik gelernt.

Aus meinen Schlussfolgerungen:
nim nen 220er Stereopoti und schalte die Ein/Ausgänge parallel, da haste
dann insgesamt 0,8W die er verträgt und solltest keine Probleme haben.



[trancemaster2k]

Hi,
stimmt bestimmt mit den Problemen bei 3W Lüftern.
Aber er möchte ja nur eine Möglichkeit haben 1 Lüfter
von 3500 auf 3000u/min runterzuregeln.
Und dafür reichen die beiden 100er locker aus.

Da er den Lüfter nur gering runterregelt wird der Poti
nicht viele A's & W's abbekommen, da ja der meiste
Strom durchgeleitet wird.

Hatte ja selbst seinen CPU-Lüfter, und da hat das keine Probleme
bereitet. Lief ca. ein 3/4 Jahr (seit Ende Mai 2002) die Config bei mir.

OK, wenn er nun "Highend" 120er Lüfter dranhängen will braucht
er was anderes, nur hat Reichelt nur diese linearen 0.25W Potis.
Da würde ich dann auch eher eine 5V/7V/12V Regelung per Kippschalter nehmen.



[HeimwerkerKönig]

Original erstellt von Markus2811
Neeee, nix da mit 4W Poti.

Ich hab ne ganze Weile rumgerechnet und bin auf 0,75W max. Belastung
für den Poti gekommen, bei nem 3W Lüfter.
Bei Deltas sieht die Sache nat. wieder ein wenig anders aus, aber wer kauft
schon solche, wenn er die runterregeln will.

Und jetzt nix da mit du kennst dich nit aus oder so.
War nämlich auf der SiemensTechnikAkademie und hab E-Technik gelernt.

Aus meinen Schlussfolgerungen:
nim nen 220er Stereopoti und schalte die Ein/Ausgänge parallel, da haste
dann insgesamt 0,8W die er verträgt und solltest keine Probleme haben.

sorry aber du kennst dich nicht aus... ich bin übrigens professor an der infineon technik akademie und habe allein dadurch, das ich das eben geschrieben habe, automatisch recht.

bevor du ihn zu einem 0,8w poti überredest hol dir selbst einen, häng ihn an einen 60er oder 80er lüfter dran und schau auf die uhr, wieviel sekunden es dauert, bis der poti verbrannt ist.
ich hab vor kurzen einen 4w poti an einen deltalüfter gehängt, der war offensichtlich zu schwach, da er extrem heiss wurde. für einen halbwegs normaler lüfter reicht ein 4 w poti aber völlig aus.



[trancemaster2k]

Hab die 100Ohm Teile hier seit über einem Jahr am laufen.
Bis auf die 92er Lüfter keine Probleme.

Hat sich insoweit erledigt, da crunchtime die beiden Potis genommen hat.



[HeimwerkerKönig]

Original erstellt von trancemaster2k
Hab die 100Ohm Teile hier seit über einem Jahr am laufen.
Bis auf die 92er Lüfter keine Probleme.

Hat sich insoweit erledigt, da crunchtime die beiden Potis genommen hat.

nicht das wir uns falsch verstehen- 100 ohm passt natürlich, das sagt aber nichts über die grösse des potis aus, sondern das ist der maximale wiederstand.
einfach gesagt kann man mit einem 100 ohm poti den lüfter von den normalen 12v auf etwa 5v drosseln.
das geht bei dem 92er lüfter genauso wie bei einem 60er und 80er.

es geht aber darum, wieviel watt der poti aushalten muss. ein normaler lüfter gönnt sich irgendwas zwischen ca 2 und ca 4w, d.h. fast soviel muss der poti schon aushalten. wie gesagt gibts auch delta lüfter, die laufen mit ca 6w (und dürfen deshalb nicht direkt am board angeschlossen werden), da muss der poti dann entsprechen grösser sein.

natürlich würde ein wesentlich kleinerer poti reichen wenn crunchtime den lüfter wirklich nur von 3500 auf 3000 rpm drosseln will, aber er wird sehr schnell feststellen, das zwischen 3500 und 3000rpm kein unterschied zu hören ist und wird den lüfter dann weiter drosseln wollen.



[trancemaster2k]

ne ne, falsch verstehen tun wir uns nicht

Hatte ja auch seinen CPU-Lüfter bei mir drinne und habe ihn von
Anfang an mit dem Poti betrieben. Die 3500u/min sind richtig laut
und bei ~2900u/min bei mir wurde der Lüfter vom Netzteil übertönt.

Habe mir jetzt aber den Artic CopperSilent TV geholt, der dreht nur noch
mit 1800u/min.

Das mit den 5V kommt genau hin.
Konnte die 92er Lüfter weit runterregeln und nach einiger Zeit
hielt der Lüfter an und hin war der Poti.
Die beiden kaputten Potis in meinem Gehäuse können nur noch
Aus 0V (regelt von ganz links bis fast ganz rechts) und An 12V
(ganz rechts) regeln.

Da habe ich dann mal wieder zum Lötkolben gegriffen und meinen
92er Netzteil-Lüfter gleich an 5V geklemmt.
Auch schön leise geworden jetzt



[Markus2811]

Also wer mir jetzt mit den 0,8 W nicht glauben will, habe
ich mir 5 min Mühe gemacht und ein Excelsheet erstellt,
das auf Wunsch alles ausrechnet.

@HeimwerkerKönig
besonders für dich, schaus dir einfach mal an und geb mir Recht.



[HeimwerkerKönig]

Original erstellt von Markus2811
Also wer mir jetzt mit den 0,8 W nicht glauben will, habe
ich mir 5 min Mühe gemacht und ein Excelsheet erstellt,
das auf Wunsch alles ausrechnet.

@HeimwerkerKönig
besonders für dich, schaus dir einfach mal an und geb mir Recht.

tja, du behauptest das ein 0,8w poti reicht weil du es ausgerechnet hast, ich behaupte das mindestens ein 4w poti nötig ist weil ich es ausprobiert hab.

ich kann dir leider nicht recht geben (auch wenn ich es um des friedens willen gerne machen würde), weil ich felsenfest davon überzeugt bin, das sich dein 0,8w poti in kürzester zeit in rauch auflöst, wenn du einen normalen lüfter dranhängst.
