Einbau-Speicherkartenleser extern Verbauen - Verkabelung

[DJ-FFM]

Hallo,

ich hätte mal eine Frage ob und wie ich ein Einbau-Speicherkartenleser extern verbauen kann.

Zum Hintergrund:
Ich plane gerade einen Einsatzleitwagen für den Katastrophenschutz. In dem Fahrzeug sind 2 Funkarbeitsplätze inklusive einem PC verbaut. Dieser ist im Funktisch so verbaut, dass wir ohne Wände zu demontieren nicht ran kommen. D.h. die Monitore und LAN sind angeschlossen. Jetzt müssen noch USB Anschlüsse so verlegt und verbaut werden, dass sie in den Funktisch gelangen.

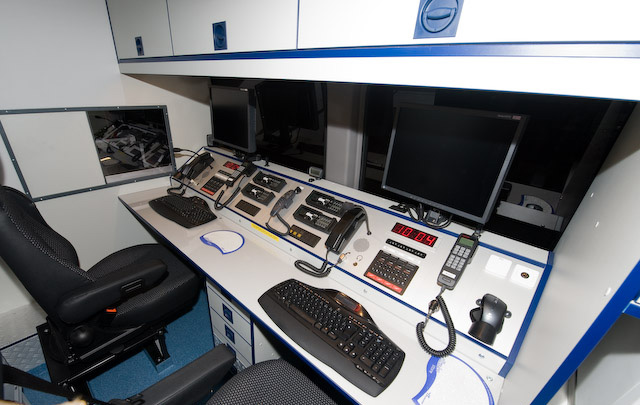

Das ganze sieht dann am ende etwa so aus

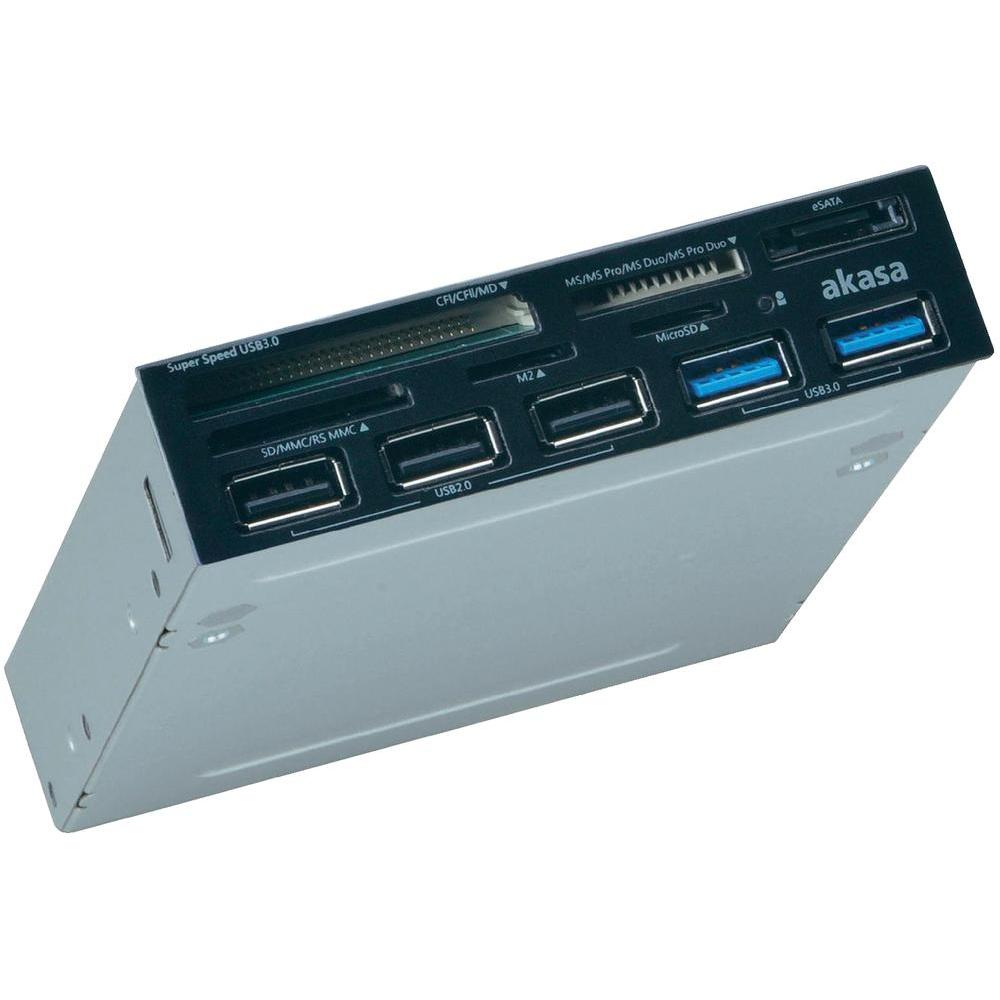

Ich habe bereits ein perfektes Einbau-Speicherkartenleser gefunden mit allen Anschlüssen dran die wir benötigen. Dies sind USB und diverse Karten wie SD etc. Es handelt sich um dieses Gerät http://www.conrad.de/ce/de/product/417411/Einbau-Speicherkartenleser-89-cm-35-Akasa-AK-ICR-17-Schwarz?ref=searchDetail

Nun die Fragen:
1. Kann ich diesen Einschub in meinen Funktisch einbauen und folgendermaßen anschließen?
Das USB 3.0 Kabel welches hinten aus dem Einschub ragt (zum Anschluss innerhalb des PC) an einen vorhandenen externen USB 3.0 Anschluss des im Fahrzeug verbauten PCs mit Hilfe einen USB Verlängerungskabels anschließen?
2. Den 4-Pin-Molex Stecker zur Stromlieferung mit einem 12V Netzgerät verbinden, z.B. mit folgendem Gerät http://www.aquatuning.de/cases-hardware-psu/netzteile/netzteile-extern/8105/phobya-externes-netzteil-230v-auf-4pin-molex-24-watt-inkl.-euro/uk-stecker

3. Wenn ja, wie viel Watt benötigt das Netzteil?
4. Kann ich die anderen Anschlusskabel wie z.B. eSATA einfach unbenutzt lassen?

Ich hoffe ich konnte mein Problem und mein Vorhaben ausreichend beschreiben.

Vielen Dank für Eure Hilfe



[Darkscream]

1.
Der USB3 Adapter wäre dieser hier: http://www.amazon.de/InLine-Adapter...1426438513&sr=8-7&keywords=usb+adapter+intern
USB2 so einer: http://www.amazon.de/Akasa-Externes...1426438513&sr=8-9&keywords=usb+adapter+intern
2. + 3.
Dein Panel braucht 5V, welche ich ebenfalls vom PC abgreifen würde.
Dazu würde ich solch eine Verlängerung http://www.amazon.de/Phobya-900mm-M...426439137&sr=8-16&keywords=molex+verlängerung durch eine frei Slotblende (Öffnung) legen.
4.
Den eSATA kannst du selbstverständlich weg lassen.

Ob die Längen reichen weiß ich natürlich nicht.



[weissnichalles1]

In den Cardreader gehen doch nur das schwarze und das rote Kabel, das sind 5 Volt



[DJ-FFM]

Danke schon mal für deine Antworten.

Zu 1) OK, d.h. dieser Breite interne USB 3.0 wird zu 2 x 3.0 was ich dann an der Frontseite des PC anschließen kann?

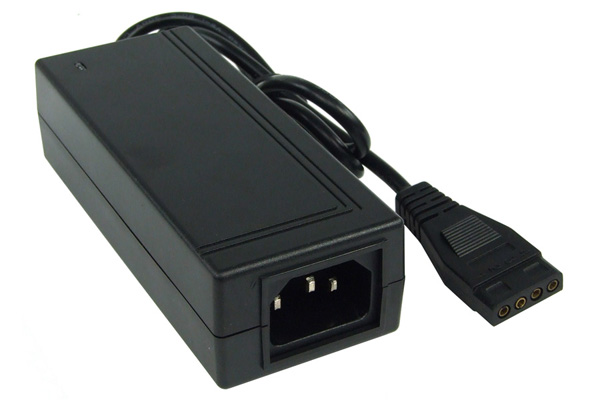

Zu 2) Der Einschub ist halt leider ca.3-4 Meter vom PC entfernt im Funktisch eingebaut. Dadurch wird es schwer vom PC den Strom zu holen. Würde das denn mit solch einem Netzteil auch funktionieren? Sind ja 5-12V http://www.aquatuning.de/cases-hardware-psu/netzteile/netzteile-extern/8105/phobya-externes-netzteil-230v-auf-4pin-molex-24-watt-inkl.-euro/uk-stecker

Technische Details:
Leistungsaufnahme: 100-240 VAC 50/60Hz 1.5A
Ausbringsleistung: Standard 4Pin Power Connector 12V DC at up to 5A draw
Ausgabeleistung (5V-12V): 10-24W

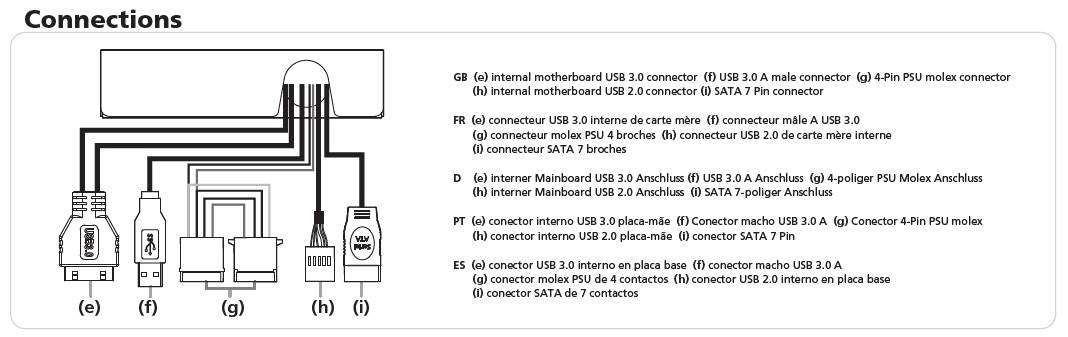

Hier die Anschlüsse des Einbau-Speicherkartenlesers


Nochmal zu 1): Dachte ich kann hier einfach den Anschluss f (USB 3.0 A Anschluss) an einen externen USB 3.0 des PCs hängen. Oder ist es mit dem Kabel e mit dem oben genannten InLine USB 3.0 Adapterkabel, 2x Stecker A auf Pfostenanschluss besser oder sicherer?

Wäre diese ganze Lösung elektrotechnisch sauber oder ist das ganze eher eine Notlösung die eventuell dazu führt, dass das Fahrzeug am Ende abfackeln könnte?

Viele Dank



[werkam]

Wäre es nicht einfacher direkt ein externes Gerät zu nutzen, benötigt aber einen Stromanschluss, Esata benötigst Du ja nicht, sonst gibt es den auch mit Esata und als Docking für Festplatten (ohne Kartenleser)?
http://www.raidsonic.de/de/products/mm-cardreader.php?we_objectID=9440
http://www.raidsonic.de/en/products/external-cases.php?we_objectID=8970
Die 15 € mehr machen den Brei ja nicht fett, dafür weniger Arbeit.



[DJ-FFM]

An so was habe ich auch schon gedacht, ist natürlich am Ende einfacher.

Jedoch soll/darf nichts auf diesen Arbeitstischen stehen, deshalb lieber fest in der Funkkonsole verbaut. Rein optisch passt da so ein 3,5" Einschub besser. Das Loch könnte so geschnitten werden, sodass der Kartenleser dann einfach von vorne in dem Funktisch verschwinden kann (natürlich mit Rückseitiger Stütze) und bündig abschließt



[werkam]

Mit dem Stehen ist es deswegen, damit es nicht durchs Fahrzeug fliegt? Schraube es fest.



[Darkscream]

3-4 Meter mit 2 Adapter/Verlängerungen werden Schwierig

Wie wäre es denn damit: http://www.amazon.de/Xystec-Tisch-K...=1426441585&sr=8-45&keywords=usb+einbaubuchse
+
http://www.amazon.de/Meter-Repeater...=1426441730&sr=8-9&keywords=usb3+verlängerung
oder
http://www.amazon.de/AmazonBasics-3...=1426441730&sr=8-2&keywords=usb3+verlängerung



[DJ-FFM]

Schwierig mit der USB Verlängerung?
Wie viel Meter waeren denn noch ok?

Würde die Stromversorgung auch mit diesem gezeigten externen Netzteil funktionieren?

Ergänzung (15. März 2015)

@Werkam: Auch, und damit der Platz auf der Arbeitsfläche fuer benötigte Unterlagen grösser ist



[werkam]

Bei USB hast Du aber schon Probleme mit der Kabellänge, man sollte die Herstellerkabel nicht unnötig verlängern mittels Adapter.
Kannst Du nicht in der Nähe vom Rechner eine Art Schublade bauen und das Teil da hineinstellen/verbauen, es wird doch wahrscheinlich sowieso nicht ständig benutzt, aber es würde nur 1 USB Anschluss Kabel zum PC gehen und ein Netzteil wäre ja bereits dabei?

PS: Stromversorgung würde mit dem Netzteil gehen.



[DJ-FFM]

Gibt dort keine Schubladen, bzw. es können dort keine Schubladen in dieser Größe angebracht werden.
Deshalb soll alles von oben zugänglich sein.

Leider wird es sehr regelmäßig benutzt da Maus und Tastatur an den USBs angeschlossen werden soll. Wireless Tastatur und Maus wurden bewusst nicht als Alternative in Betracht gezogen. Musste alles kabelgebunden sein.

Aber es gibt ja grundsätzlich USB Verlängerungskabel. Wie lange dürfte denn eine USB Verbindung denn maximal sein, damit ein sicheres Arbeiten noch möglich ist?

Vielleicht kann ich den Rechner im Fahrzeug so platzieren das ich nur 2m Verlängerungskabel hätte.
