Fragen zur ersten Lötarbeit (IR Extender)

[Hc-Yami]

Guten Tag,
da ich meinen Fernseher in die Wand verbannt habe, möchte ich nun einen Infrarot Extender löten. Da dies dann auch mein erstes Lötexperiment ist, möchte ich mich noch einmal absichern ob alles so seine Richtigkeit hat.

Zunächst beziehe ich mich auf diese Anleitung:
http://www.ocinside.de/go_d.html?http://www.ocinside.de/html/modding/ir_repeater/ir_repeater_d.html

Meine Frage ist nun, ob alle richtigen Bauteile sich in dem Warenkorb befinden:
https://secure.reichelt.de/index.html?&ACTION=20&LA=5010&AWKID=841783&PROVID=2084

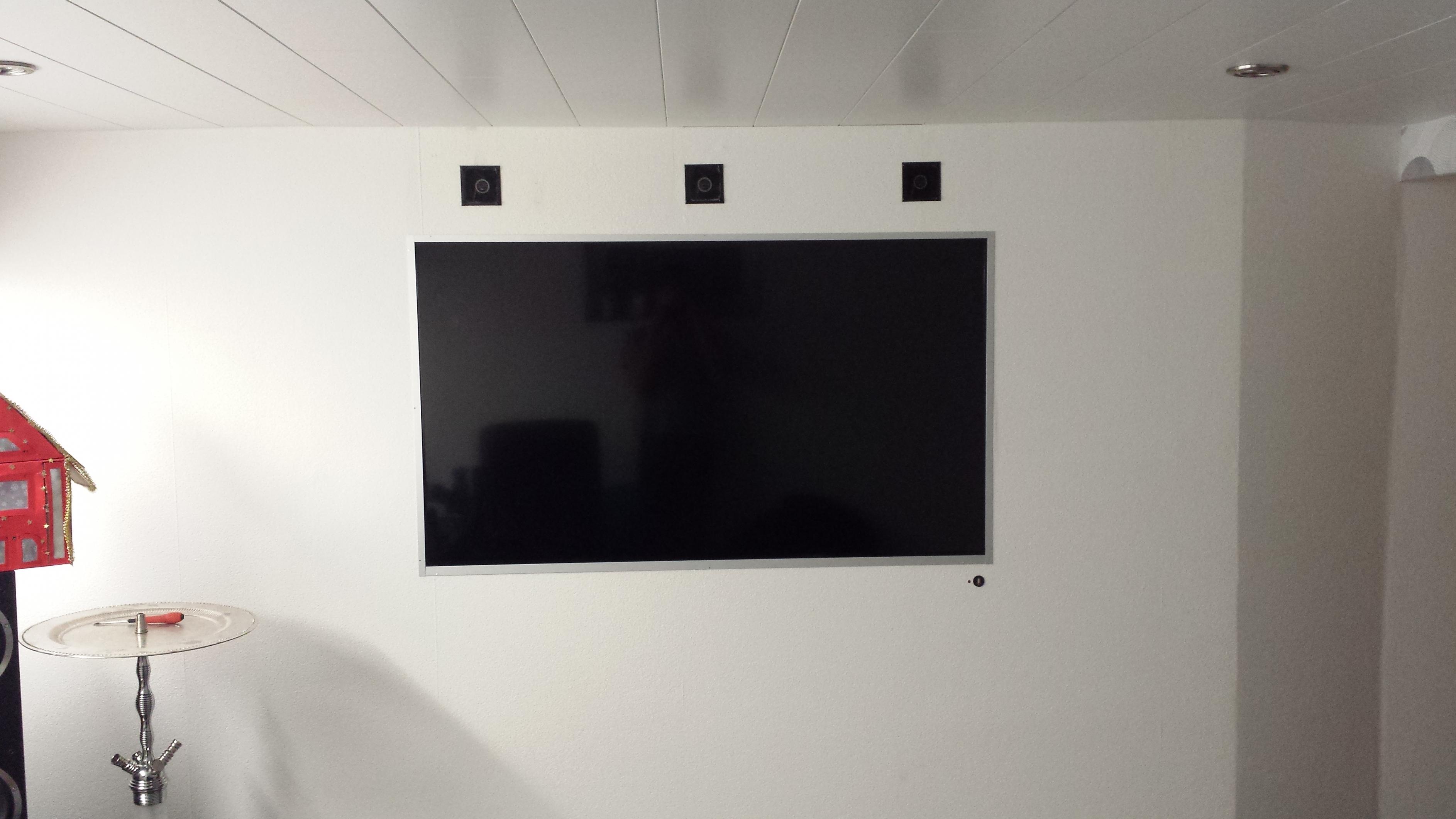

Wie im Anhang zu sehen befindet sich unter dem Fernseher eine 3mm LED in einer Fassung die mir anzeigt, dass die Lüfter oben an sind. Gibt es die Möglichkeit eine Infrarot LED zu nutzen die auch in einer 3mm Fassung sitzt, ich also nicht dieses IR Empfänger Modul nutzen muss?

In der Anleitung steht, dass wenn ich eine Spannung von 5v bereitstellen kann (würde dann an ein normales Steckernetzteil nehmen) ich mir den Spannungsregler und einen Kondensator sparen kann.

Ohne den Spannungsregler und ohne den Kondensator wäre die Schaltung auf eine konstante 5 Volt Stromquelle (geregeltes Netzteil) angewiesen.

Würde das Sinn machen? Wäre das einfach zu realisieren?

Ich bedanke mich für eure Hilfe.

Grüße



[e-Funktion]

Gibt es die Möglichkeit eine Infrarot LED zu nutzen die auch in einer 3mm Fassung sitzt

Was? Meinst du die Empfängerdiode? Du kannst es auch mit einem Lichtleiter versuchen wenn du ohne Strom klarkommen willst, falls du das meinst.

Würde das Sinn machen? Wäre das einfach zu realisieren?

Hast du da hinten 5V oder nicht? Man kann dir schlecht etwas Empfehlen ohne die Gegebenheiten zu kennen.



[florian.]

lichtleiter wäre auch mein erster gedanke.

http://www.reichelt.de/LEDs-Lichtleiter/MEN-1216-1005/3/index.html?&ACTION=3&LA=2&ARTICLE=62876&GROUPID=5445&artnr=MEN+1216.1005
keine ahnung obs funktioniert, probieren kann mans ja mal...



[Megatron]

Erst mal eine Frage: Was willst du damit genau steuern?

Ein solcher IR Extender wird ja in der Regel dazu benutzt um ein Gerät das "versteckt" aufgestellt ist über eine IR Fernbedienung steuern zu können. Beim TV wird der Empfänger trotz der Wandmontage wohl kaum abgedeckt sein.

Der Spannungsregler ist dazu da um die ungeregelte Spannung der 9V Blockbatterie auf eine konstante Spannung von 5V du bringen. Mit einen geregelten Netzteil geht das auch ohne Spannungsregler und man hat den Vorteil das man keine Batterien wechseln muss.



[Twostone]

Ganz nebenbei eine andere Frage an den TE: Wo sind eigentlich die Öffnungen für die Zuluft?



[Hc-Yami]

Was? Meinst du die Empfängerdiode? Du kannst es auch mit einem Lichtleiter versuchen wenn du ohne Strom klarkommen willst, falls du das meinst.

Ja, aber mir ist jetzt bekannt, dass Empfängerdioden eben so aussehen müssen, weil es Fotodioden sind. Wie stellst du dir das mit dem Lichtleiter vor?

Hast du da hinten 5V oder nicht?

Bei 5V würde ich einen USB Stecker anlöten und diesen an den Fernseher hängen, ergo ist der Extender nur in Betrieb, wenn der Fernseher an ist.

Erst mal eine Frage: Was willst du damit genau steuern?

Durch die Aluminium"platten" die den Hohlraum zwischen Fernseher und Wand verschließt, wurde auch die Empfängerdiode vom Fernseher verschlossen. Der Empfänger ist in meinem Fall verschlossen.

Wo sind eigentlich die Öffnungen für die Zuluft?

Auf der Rückseite in einem anderen Raum.



[Megatron]

Der Vorteil des IR-Empfängermoduls liegt darin das es nicht nur eine reine IR-Empfänger Diode ist sondern auch gleich die Elektronik enthalten ist die das Signal verstärkt und auf einen konstanten Ausgangspegel bringt, wodurch der Schaltungsaufwand geringer wird gegenüber einer separaten IR-Diode.

Wie wäre es mit einer passiven Lösung. Die Empfängerdiode des TV liegt doch wahrscheinlich kurz hinter der Aluleiste, hier ein kleines Sichtfenster einbauen oder einen dieser Lichtleiter. Diesen Lichtleiter könnte man aber auch vor den IR-Empfänger in deiner Schaltung platzieren, das wäre aber im Prinzip das gleiche wie wenn man den Lichtleiter direkt vor den IR Empfänger des TV platziert, man spart sich aber die ganze Elektronik.



[Hc-Yami]

Das hört sich eigentlich auch nicht schlecht an, ich denke ich werde zunächst versuchen einen Lichtleiter zu nutzen.

#Edit.##

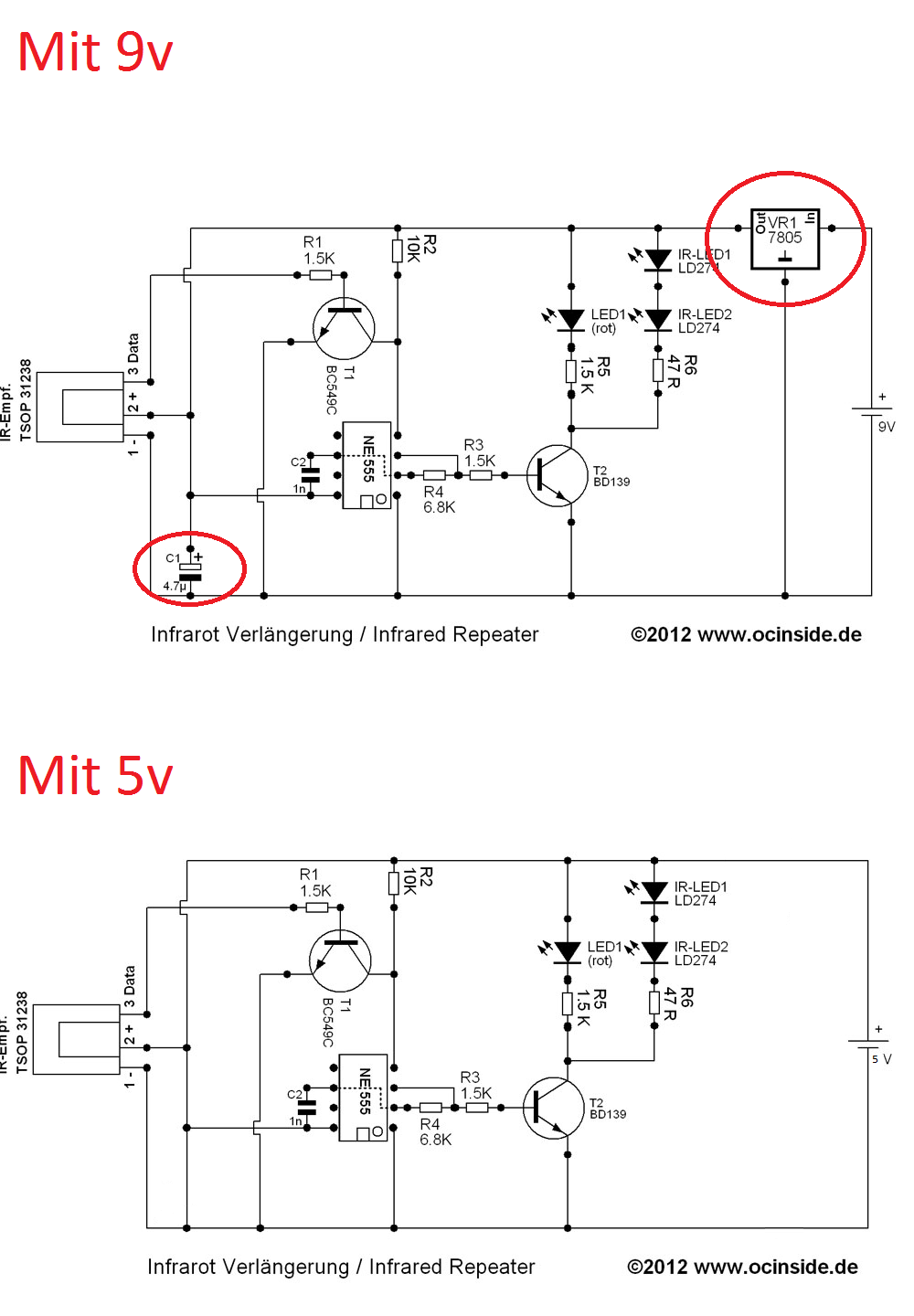

Werde einfach mal beides bestellen. Ist die Schaltung dann so mit 5v richtig?

Gibt es Lichtleiterfassungen für solche Empfängerdioden? Wäre die Schaltung viel komplizierter wenn ich eine 3mm / 5mm IR- LED in einer Fassung haben möchte?

Oder gibt es eine "schöne" Variante der Empfängerdiode die sich gut in die Wand setzen lässt?



[florian.]

jap passt.

zur Diode:
nimm doch einfach die vorgeschlagene und setz davor einen 5mm Lichtleiter.
brauchst ja keine Fassung dafür, nur die Position muss stimmen.



[Megatron]

Werde einfach mal beides bestellen. Ist die Schaltung dann so mit 5v richtig?

Nein! Den Elko nicht überbrücken denn damit verursachst du einen Kurzschluss. Einfach den Elko weglassen, man kann ihn aber genauso drinlassen denn er dient hier der Spannungsstabilisierung und das schadet auch bei einen geregelten Netzteil nicht.

Gibt es Lichtleiterfassungen für solche Empfängerdioden? Wäre die Schaltung viel komplizierter wenn ich eine 3mm / 5mm IR- LED in einer Fassung haben möchte?

Dazu brauchst du dann eine separate Empfängerschaltung z.B. TDA4180, die Schaltung muss dann aber entsprechend angepasst werden. Vom Zusammenbau nicht schwieriger aber man braucht die passende Schaltung.

Oder gibt es eine "schöne" Variante der Empfängerdiode die sich gut in die Wand setzen lässt?

Es gibt solche Einbaufassungen für LED's, es gibt sie in 3mm oder 5mm Ausführung. Darin könnte man aber auch einen Lichtleiter positionieren, wie gut das funktioniert muss man ausprobieren.

Diese Variante kann man normalerweise aber genauso vor die Empfängerdiode des TV setzen, damit spart man sich die ganze Elektronik.
