Fritzbox 7490 + ISDN Verteiler

[raupentier]

Hallo,

ich wollte an S0 einen ISDN Verteiler anschließen, jedoch habe ich gesehen das es welche mit/ohne widerstand gibt.
Gibt es da den einen Richtigen? Oder muss man probieren je nachdem welche Endgeräte man angeschlossen hat?

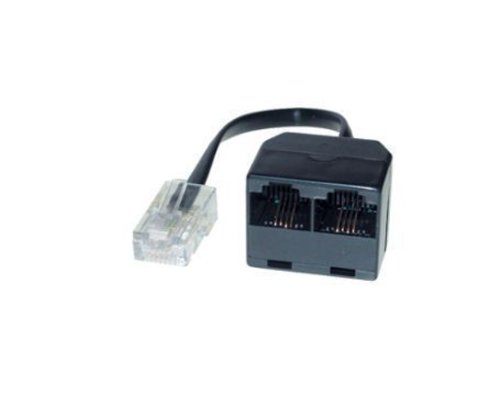

sowas hier: http://ecx.images-amazon.com/images/I/31eyEYQBzdL.jpg

Vielen Dank



[B0LLD0Z3R]

Jeder ISDN Bus muss zur Vermeidung von Reflektionen / Störungen auf den Leitungen mit 100 Ohm Widerständen abgeschlossen werden. Der Abschluss erfolgt jeweils am Anfang und am Ende des ISDN Busses. Die Widerstände kommen jeweils zwischen die Sende und Empfangsadern (zwischen a1 und b1 sowie zwischen a2 und b2).

Quelle: http://www.tocker.de/ISDN_Bus/ISDN_Bus_Abschlusswiderstand/isdn_bus_abschlusswiderstand.html



[miac]

Die Widerstände müssen bei kurzen Leitungen nicht vorhanden sein. Du willst ja bestimmt direkt an die 7490 anschließen. Da kannst du die auch weglassen.



[raupentier]

so sieht es aus

FB7490 --|Verteiler |---2 meter--- telefon1
________|________|---10 meter--- telefon2

also müssten rein theoretisch telefon1 und telefon2 so einen widerstand haben, damit es geht?
und der verteiler denn ohne widerstand

richtig?

Vielen Dank



[miac]

Die Telefone bilden automatisch den Widerstand, die sind also nicht das Problem.

Es geht hier eigentlich um Reflexionen. Da die Leitung kurz ist, sind die Reflexionen quasi nicht vom Signal zu unterscheiden beziehungsweise werden sofort vom Sender aufgefangen, ohne daß die Telefone da was von mitkriegen.

Wenn du den zweier Adapter kaufst und auch zwei Telefone anschließt, hast Du sowieso kein Problem.
