Front-Panel Anschlüsse

[duese007]

Hallo zusammen,
hab folgendes Problem. Die Stecker der Power LED, Reset, Power etc. sind zwar beschriftet bei meinem Lian Li PC 7 III, aber ich kann nicht erkennen, wo z. B. Plus und Minus etc. ist. Wie soll ich jetzt diese Kabel am Front-Panel anschließen ohne gleich mein Board zu zerstören? Mainboard ist das GA DS4

Für Hilfe wär ich echt dankbar!



[Zak McKracken]

AW: Front-Panel Anschlüsse Hilfe benötigt!

1. Du brauchst viel Licht, eine Taschenlampe wäre nicht schlecht.
2. Zeit und Ruhe!

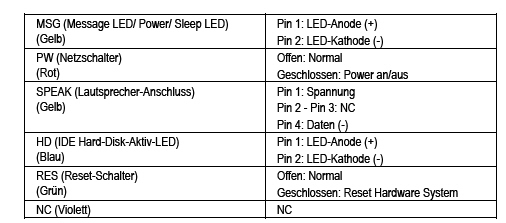

Schau dir das an und versuche es umzusetzen!

Gruß.



[duese007]

AW: Front-Panel Anschlüsse Hilfe benötigt!

Hey Danke für deine Hilfe,
aber wie kann ich es herausfinden wo der Pin 1 oder anders gesagt Anoden-/Kathodenanschluss ist? Auf dem Stecker, der vom Gehäuse kommt steht lediglich Power LED z.B. und kein Hinweis wo Plus oder Minus!



[Zak McKracken]

AW: Front-Panel Anschlüsse Hilfe benötigt!

Die Schrift auf allen Steckern (die glatte Seite) muss nach außen zeigen, sowohl die oberen als auch die unteren.



Gruß.



[duese007]

AW: Front-Panel Anschlüsse Hilfe benötigt!

Vielen Dank für deine Hilfe. Werde es gleich mal ausprobieren!
Wird schon hinhauen



[MasterMost]

AW: Front-Panel Anschlüsse Hilfe benötigt!

normalerweise soltle das aber auch auf den stecker stehen(normalerweise)



[Simpson474]

AW: Front-Panel Anschlüsse Hilfe benötigt!

Steckst du die LED falsch rum an, dann leuchtet diese nicht
Kaputt gehen kann eigentlich nichts, einfach ausprobieren. Bei Tastern ist es sowieso egal.



[skrebba]

AW: Front-Panel Anschlüsse Hilfe benötigt!

Gibt es solch eine Skizze auf fuer das DS3? Ich habe immer so meine Probleme, wenn es darum geht den Frontpanel richtig anzuschliessen



[halfadollar]

AW: Front-Panel Anschlüsse Hilfe benötigt!

Ich sag mal grob RTFM

Solche Skizzen findet man immer im Handbuch...
