Front Panel Fragen: Mic In, Mic BIAS, Return L...

[ComputerSkills]

Hallo zusammen,

ich bin gerade dabei Mainboard, CPU und Grafikkarte auszutauschen, nur bin ich gerade auf folgendes Problem gestoßen: Im alten Mainboard (AM2NF6G-VSTA) waren im Front Panel folgende Anschlüsse: Mic-In, Mic-Bias, GND, Return L, Return R, SPK R, SPK L. In meinem neuen Mainboard (M2N68-AM SE2) gibt es aber nur folgende Eingänge:

Wo soll ich die Anschlüsse jetzt reintun?

MfG
ComputerSkills



[Kausalat]

Du musst zwischen Audio- und LED-/Schalteranschlüssen unterscheiden.

Auf deinem Screenshot sind die Anschlüsse für Power- und Resetschalter sowie für die Power- und Festplatten-LED abgebildet.

Du bist deiner Erläuterung nach zu urteilen auf der Suche nach dem Audioanschluss. Dieser findet sich woanders auf dem Board (ganz links unter der Bezeichnung AAFP, siehe Handbuch).



[USUOMA]

In dem von dir geposteten Bild ist nur das Panel für die Frontanschlüsse für Power, Reset und LEDs abgebildet.
Normalerweise besitzt jedes Board auch ein extra Panel für Frontaudio.



[Touchthesky]

Mic-In, Mic-Bias, GND, Return L, Return R, SPK R, SPK L

das ist der Anschluss bzw. Kabel für FrontAudio, da müsste noch mehr kabel sein ^^



[USUOMA]

Laut Manual ist das Audiopanel unten links auf dem Board.



[ComputerSkills]

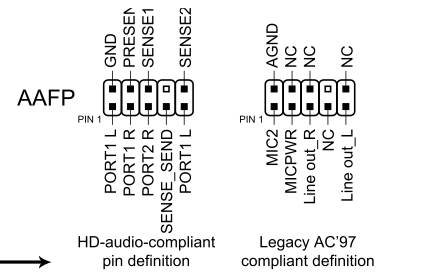

Aber unter AAFP ist im Handbuch nur das hier: Wo ist da Mic-bias Mic-in SPK L... ?



[Touchthesky]

du hast ein sehr altes Gehäuse und musst den AC 97 Anschluss benutzen, d.h. Speaker Rechts und Links heissen bei dir: Line out R und L

Ergänzung (12. Februar 2013)

p.s. und später im Bios für Front Audio AC97 einstellen ^^



[Kausalat]

Die Steckerbelegung entnimmst du je nach Anschlusstyp — AC'97 oder HD-Audio — bitte den Schemata in diesem Artikel.



[USUOMA]

OK,
Mic-Bias kommt in MICPWR
Mic-In kommt in MIC2
Speaker L in Line_out_L
usw



[Touchthesky]

wenn du den Front Audio nicht brauchst, kannst auch weglassen ^^



[ComputerSkills]

Oke danke hab jetz alles hingekriegt, nur habe ich noch einen VCC einen Ground sowie einen +D und einen -D Anschluss. ICh hab schon ein bisschen gegooglet und ruasgekrigt das das ja USB anschlüsse sind. Stimmt das? Weil die USB Front eingänge im Gehäuse sind eh kaput dann müsste ich die ja gar nicht einbauen...



[Touchthesky]

ja, die Reihenfolge ist : VCC -D +D und GND, aber wichtig, Handbuch vom Manboard nachgucken, auf welcher Seite bei dem USB Anschluss VCC ist, wenn du falsch anschliesst, könnte es sein, dass du dein Mainboard zerschiesst oder manchmal kommt dann auch Rauch raus , hab schon mal erlebt

achso, USB kaputt vorne, dann lass es ganz weg ^^
