Gehäuselüfter BIOS "Fan Control" ohne Auswirkung

[Perky]

Hallo zusammen,

Wenn ich meinen Gehäuselüfter direkt an das Mainboard anschließe, lässt er sich im BIOS nicht regeln. Er läuft stattdessen auf voller Leistung. Dabei ist es egal ob ich den 3-Pin oder 4-Pin Anschluss auf dem Mainboard nutze. Der Lüfter hat 3-Pin.

Hat jemand eine Idee?

Aufbau:

• Gehäuse: Fractal Design Define R5
• Mainboard: AsRock H87WS-DL
• CPU: Intel i5-4670 4x 3,4 GHz mit Thermalright HR-02 Macho Rev. B
• Grafikkarte: MSI GeForce GTX 1060 6GB
• RAM: 16 GB DDR3 1600 MHz CL9
• SSD: Samsung 850 EVO 2,5" 250 GB + Samsung 860 EVO 2,5" 500 GB
• Netzteil: be quiet! BQT E9-cm Straight Power (580 Watt)
• Laufwerk 1: Super Multi DVD Brenner
• Laufwerk 2: LG Electronics CH12NS30 Blu-ray Combo SATA intern
• BS: Windows 7 Home Premium 64-bit

Lieben Gruß



[Narbennarr]

Die 4Pin Anschlüsse deines Boards laufen nur als PWM, da kannst du einen 3 Pin Lüfter schon mal nicht regeln (immer 12V auf Pin 2).
Versuche es mal mit CHA_FAN2



[Schatho]

An welchen Anschlüssen wurde es schon probiert?



[LeahpaR]

Im Handbuch steht folgendes dazu:

"Though this motherboard provides 4-Pin CPU fan (Quiet Fan) support, the 3-Pin CPU fan still can work successfully even without the fan speed control function. If you plan to connect the 3-Pin CPU fan to the CPU fan connector on this motherboard, please connect it to Pin 1-3."

Wie Narbennarr schon erwähnte, kann der CPU-Fan nur 4 Pin Lüfter regeln.



[werkam]

kann der CPU-Fan nur 4 Pin Lüfter regeln.

Es geht aber hier um den Gehäuselüfter und nicht den CPU-Fan.



[Hauro]

Handbuch Seite 31

Seite 56

3.6 Hardware Health Event Monitoring Screen

CPU Fan 1 & 2 Setting

This allows you to set CPU fan 1 & 2’s speed. Coniguration options: [Full On] and [Automatic Mode]. The default value is [Full On].

Chassis Fan 1 Setting

This allows you to set chassis fan 1’s speed. Coniguration options: [Full On], [Manual Mode] and [Automatic Mode]. The default value is [Full On].

Chassis Fan 2 Setting

This allows you to set chassis fan 2’s speed. Coniguration options: [Level 1] to [Level 4]. The default is value [Level 4].

Der Lüfter hat 3-Pin.

Da Chassis Fan 2 über die Einstellung 'Chassis Fan 2 Setting' gesteuert werden kann, sollte sich der Lüfter an diesem Anschluss steuern lassen.

P.S.
Pin-Belegungen und Steuerung

• PWM (PWM Mode):
  1. Pin GND, 2. Pin +12V (fix), 3. Pin Sensor (Drehzahl), 4. Pin PWM-Signal (Steuerung)
• Spannung (DC Mode):
  1. Pin GND, 2. Pin Spannung (Steuerung), 3. Pin Sensor (Drehzahl), 4. -

Bei der PWM-Steuerung liegen am zweiten Pin immer +12V an und der Lüfter wird über das PWM-Signal am vierten Pin gesteuert. Ein 3-Pin Lüfter dreht daher immer mit seiner Maximal-Drehzahl. Ein 4-Pin PWM Lüfter kann auch über die Spannung gesteuert werden, die Anlauf-Spannung kann aber höher liegen, da diese bei PWM uninteressant ist, da ja immer +12V anliegen.



[Viper1982]

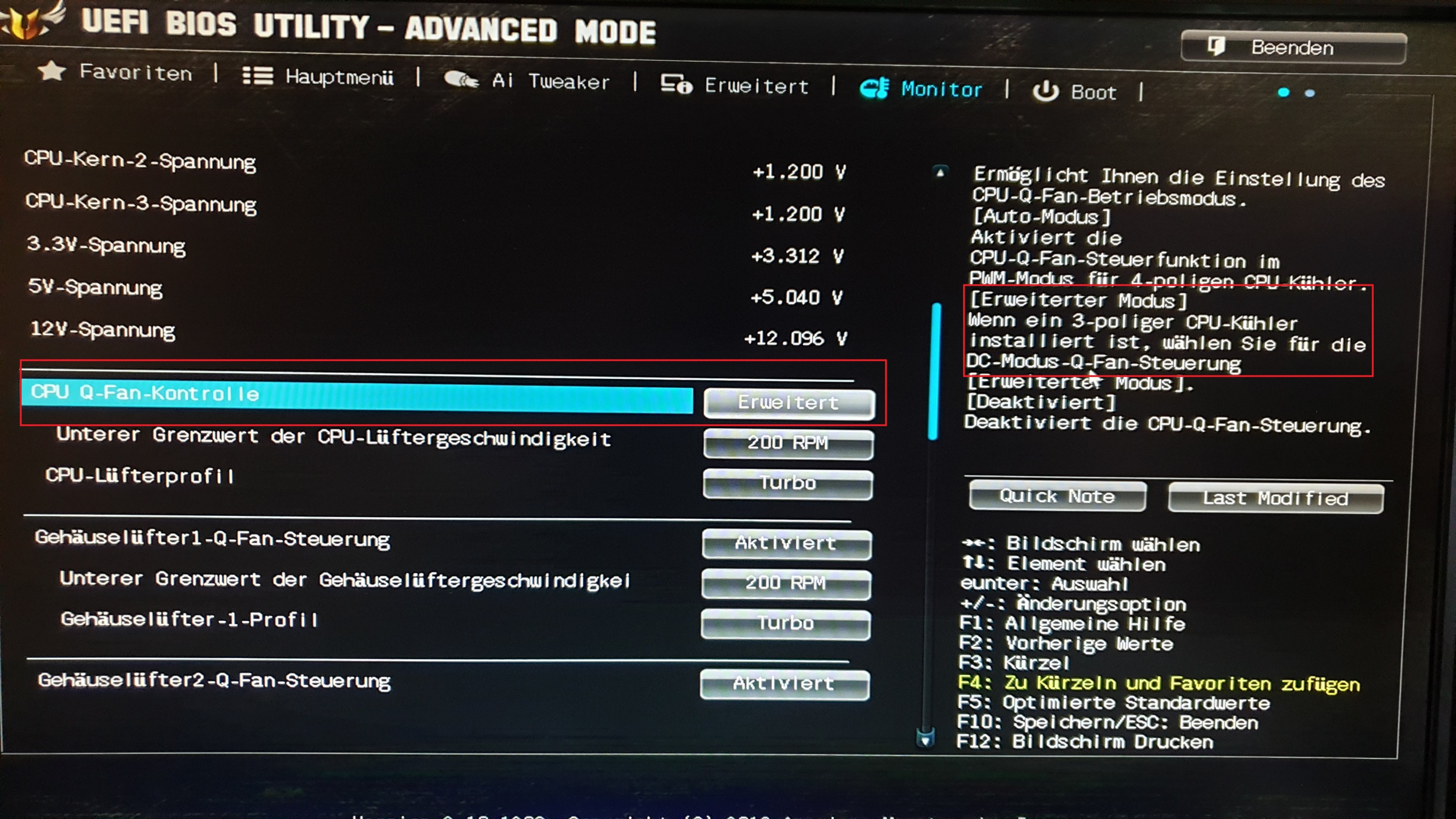

DC Mode für Lüfter im Bios einstellen!

Z87 Sabertooth und beim B85M-E das selbe!



[Perky]

Vielen Dank für eure schnellen Antworten.
Der Tipp bezüglich CHA_FAN2 Anschluss hat die Lösung gebracht. Ich hatte diesen garnicht auf dem Schirm, da er auf der anderen Seite beim RAM sitzt. Nun ist eine 4-stufige Regelung im BIOS möglich.

Besten Dank.
