M2 WiFi Card - Antennenstecker?

[Ensinger]

Hey, jetzt muss ich mich direkt nochmal mit einer Frage zu Wort melden 🙈😅

Möchte einen Fujitsu Esprimo um eine Wifi Card erweitern. Have eine Intel AX210NGW gekauft und bei Amazon eine Antenne mit Kabel.

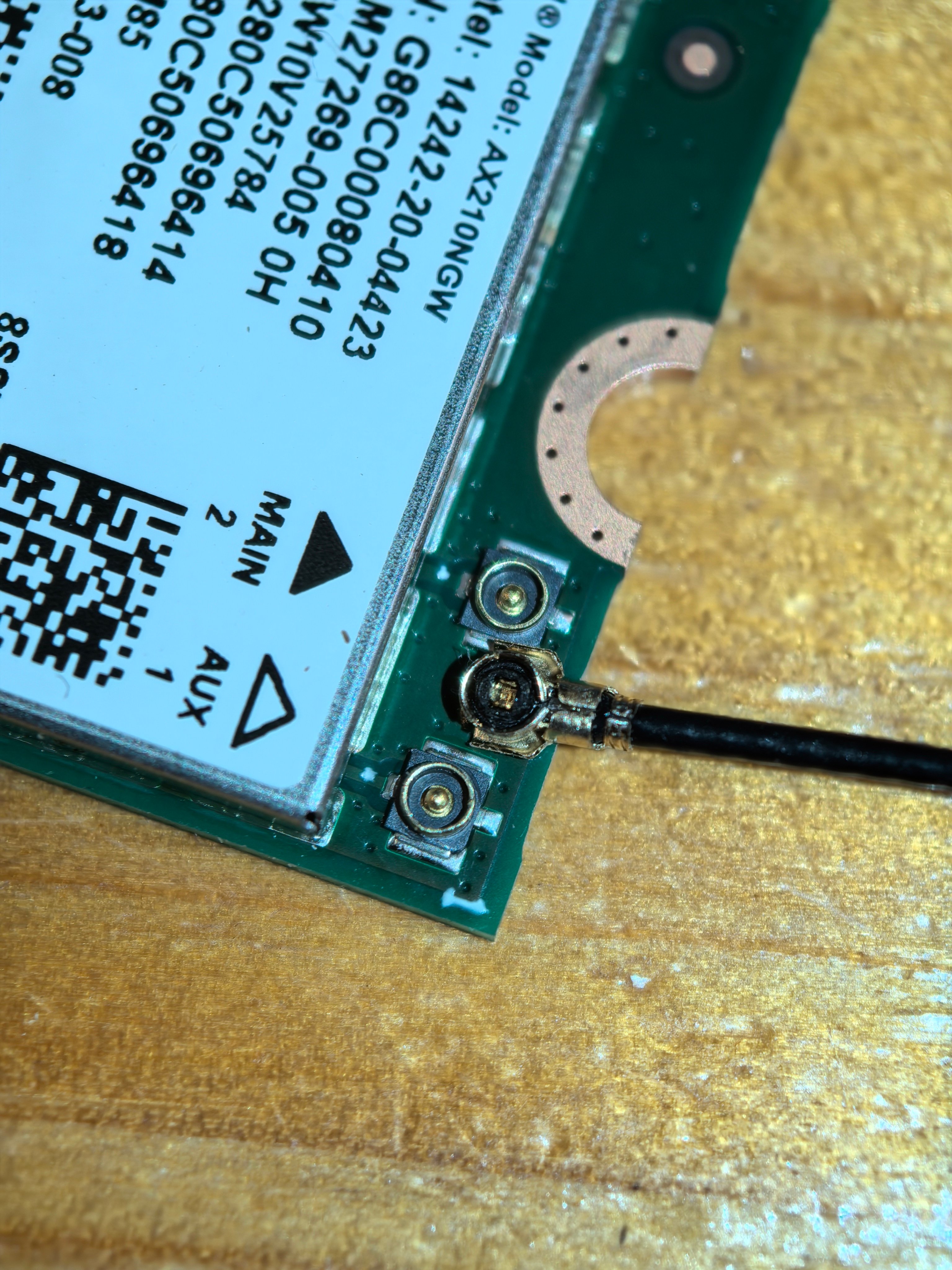

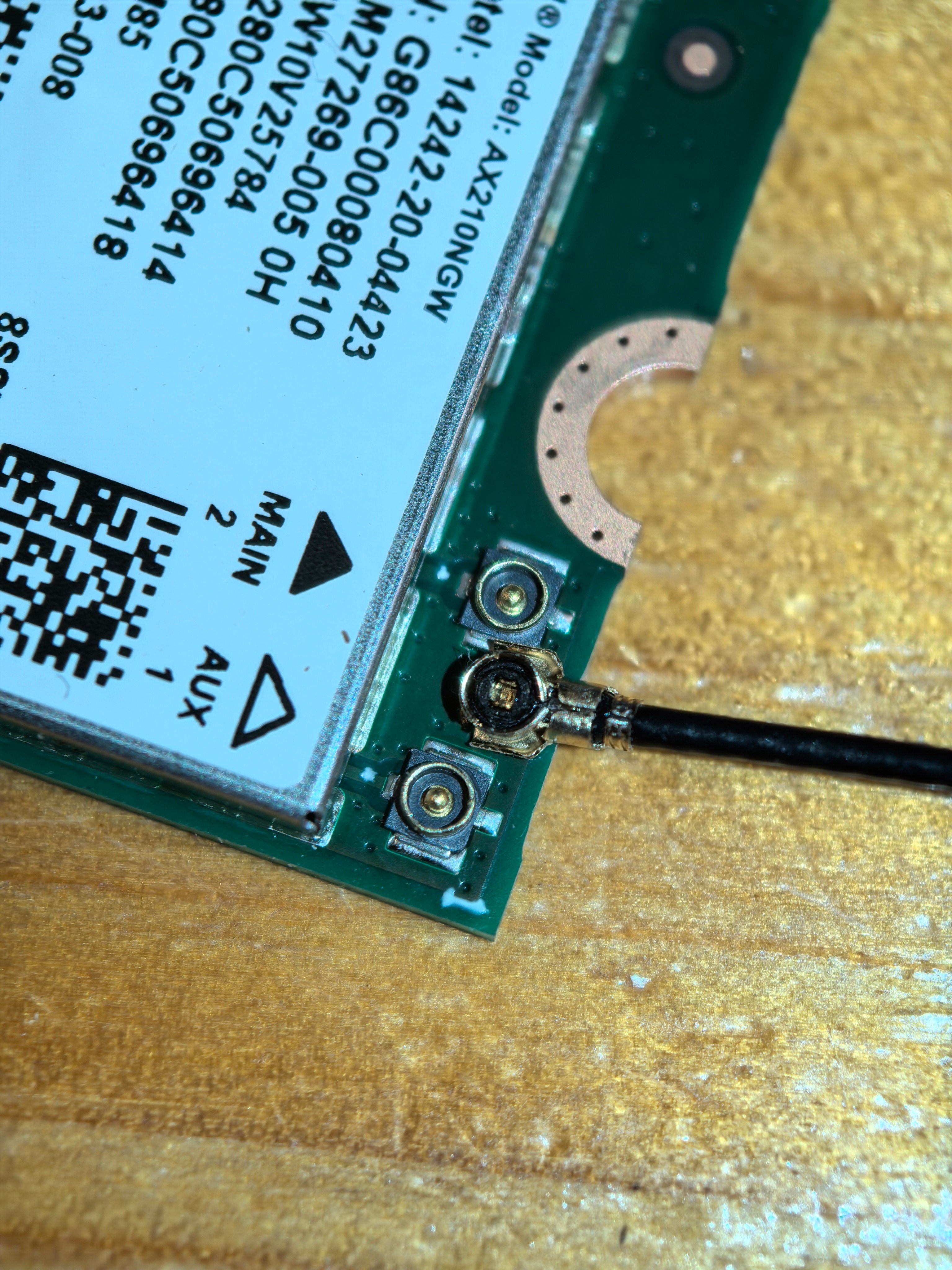

Irgendwie will der Stecker aber nicht halten. Hab gefühlt auch zu große Griffel für diese feinfühlige Arbeit 😅

Sind die Stecker überhaupt kompatibel oder habe ich etwas falsches bestellt?



https://www.amazon.de/WiFi-Karte-11...-Band-Netzwerkadapter-Bluetooth/dp/B0B39631G1

https://www.amazon.de/Antenne-RP-SM...WLAN-Adapter-für-M-2-NGFF-Karte/dp/B09V4F57PV



[AB´solut SiD]

Buchse und Stecker passen zusammen, Plan auflegen, Zentriert und beherzt bis einrasten drücken. Notfalls falls die Finger zu dick mit einem Plastikteil.



[Ensinger]

Und wo ich gerade dabei bin

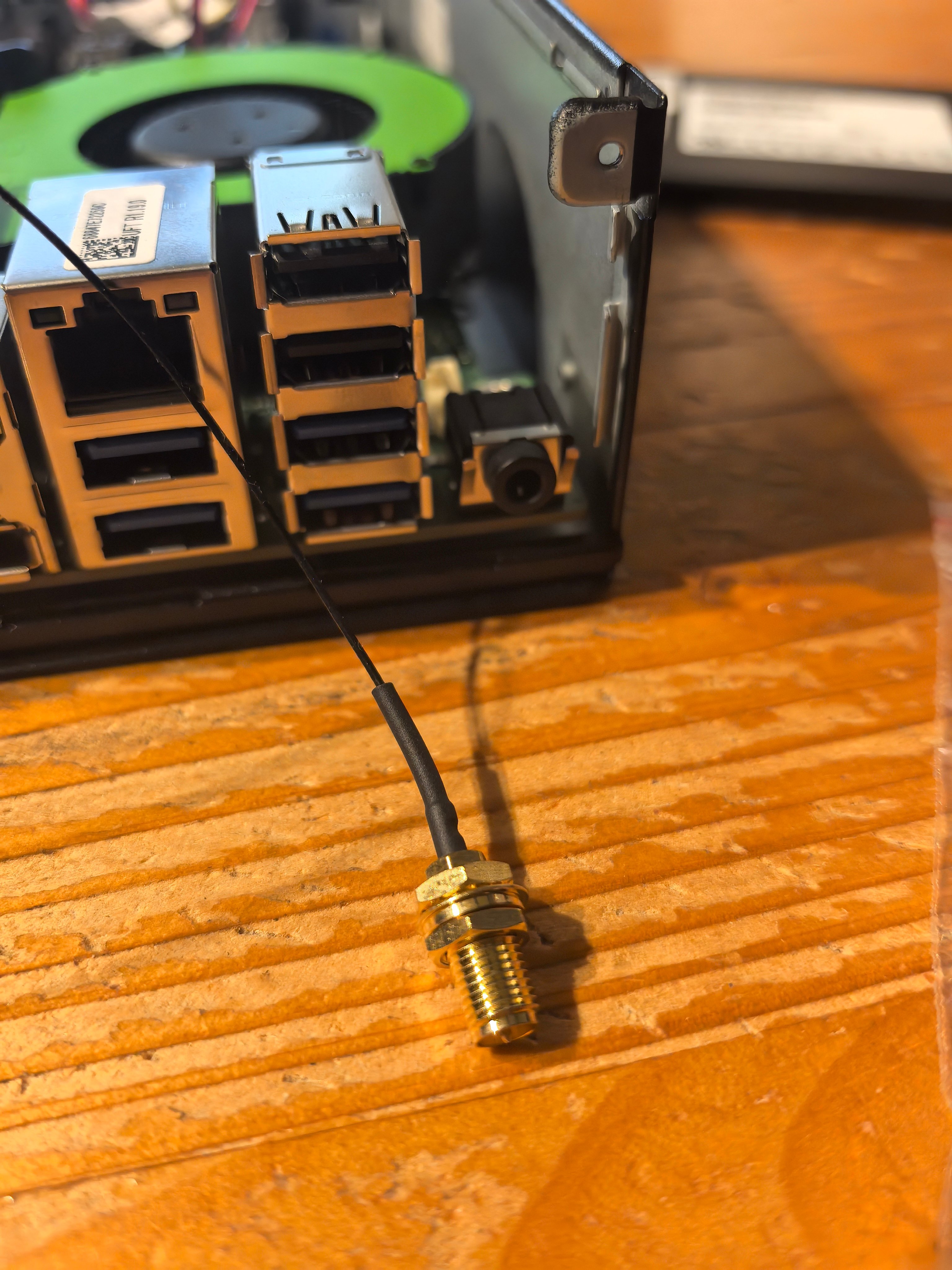

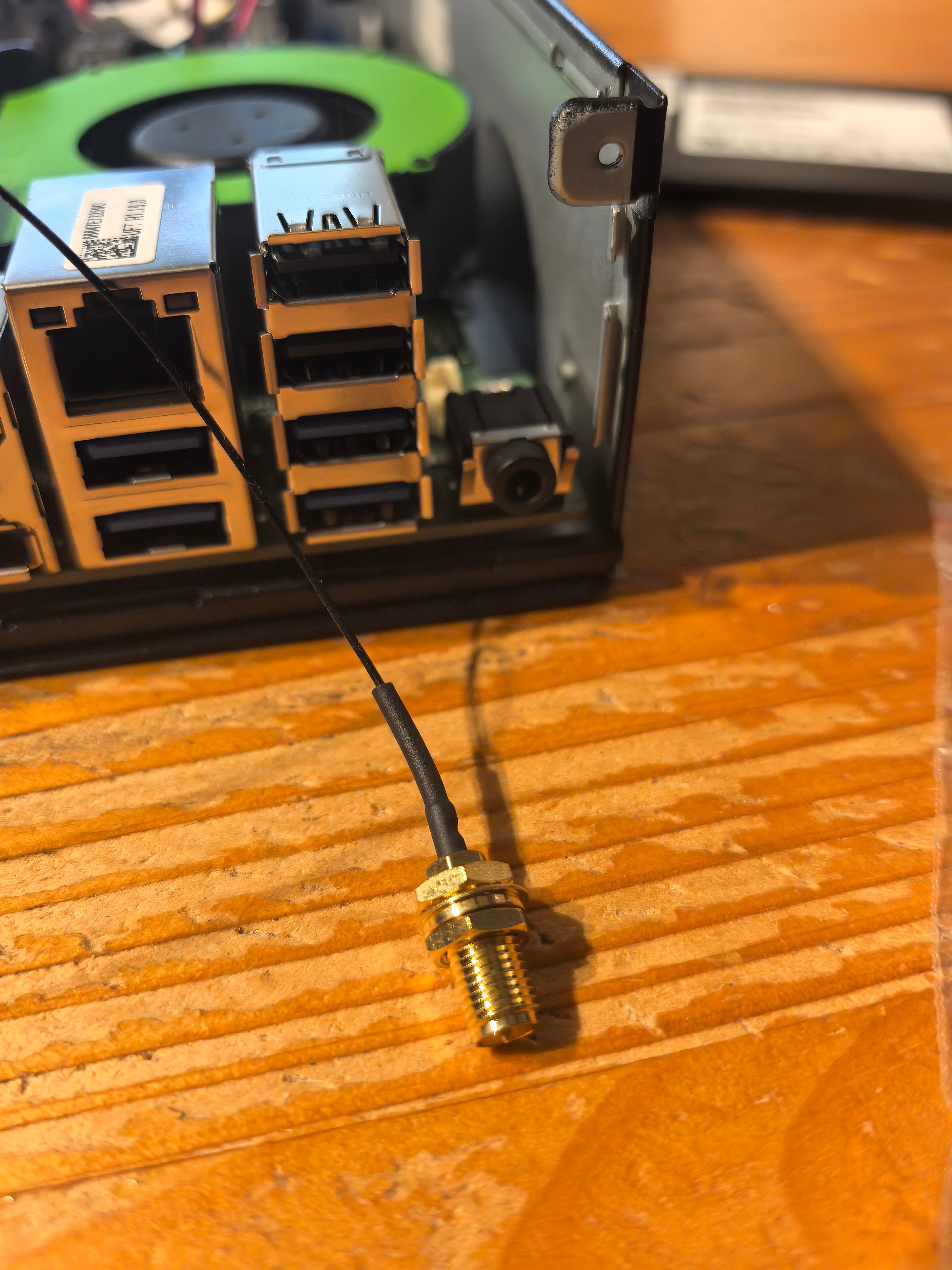

Später muss ich ja dann den Antennenstecker für die WLAN Antenne am Gehäuse festschrauben

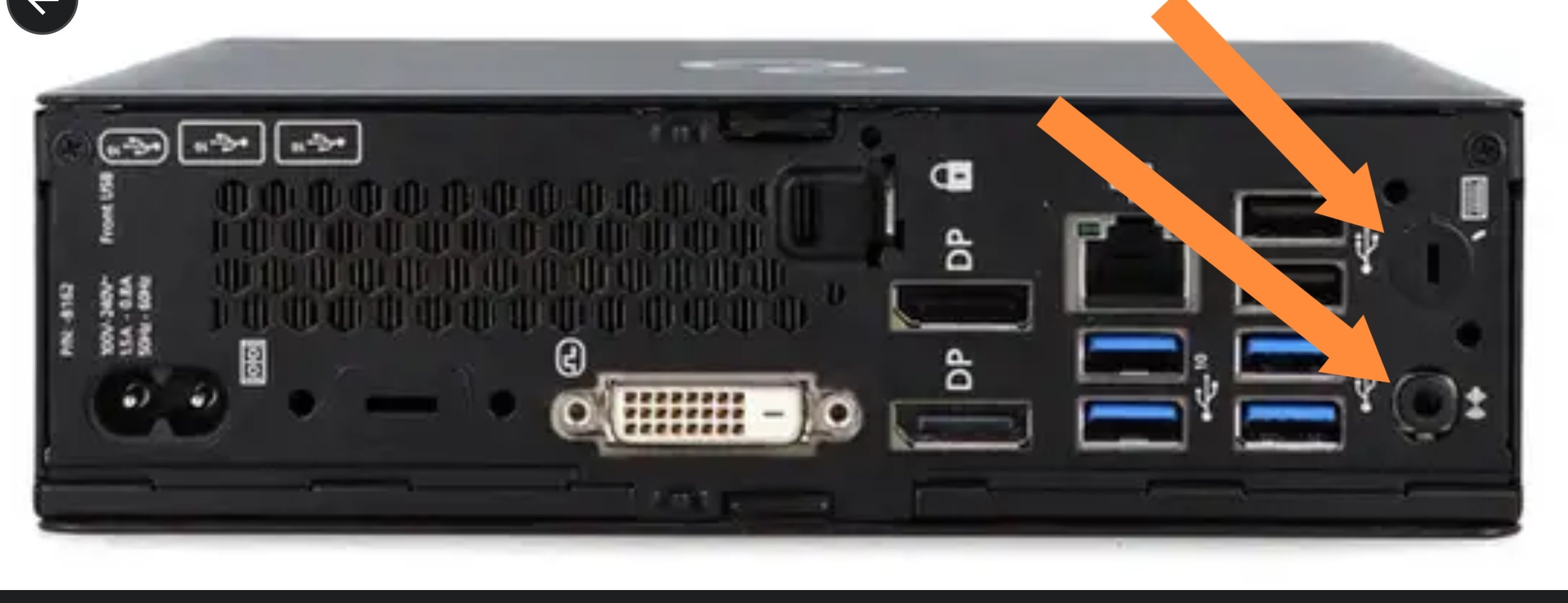

Aber irgendwie gibt's dafür überhaupt keine Aussparung am I/O Shield oder übersehe ich was? Was sind denn das für Anschlüsse auf die die Pfeile zeigen ?



[AB´solut SiD]

Scheint soweit erstmal nicht vorgesehen zu sein, oder dein oberer Pfeil ist ein Teil zum ausbrechen. Schlitz Schraubendreher und mal mit Gefühl drehen. Sollte das vorbereitet (vorgestanzt) sein, bricht das einfach raus. Könnte aber auch für das Kensington Schloss sein.
Sollte es leicht abgehen, kannst du dort den Stecker verbauen.
Notfalls dort bohren und darauf achten keine Metallspäne zu verteilen im Gehäuse.



[TFOx]

Der untere Pfeil (Buchse) ist der Soundausgang...

Ergänzung (7. Oktober 2025)

Schau mal hier: https://img.kleinanzeigen.de/api/v1...c5-3beb-4f07-9563-fe152c0c46db?rule=$_59.AUTO ... Bild 8 - Ist denke ich auch die obere Aussparung zum ausbrechen...
Kensington dürfte oberhalb von Displayport sein.



[Ensinger]

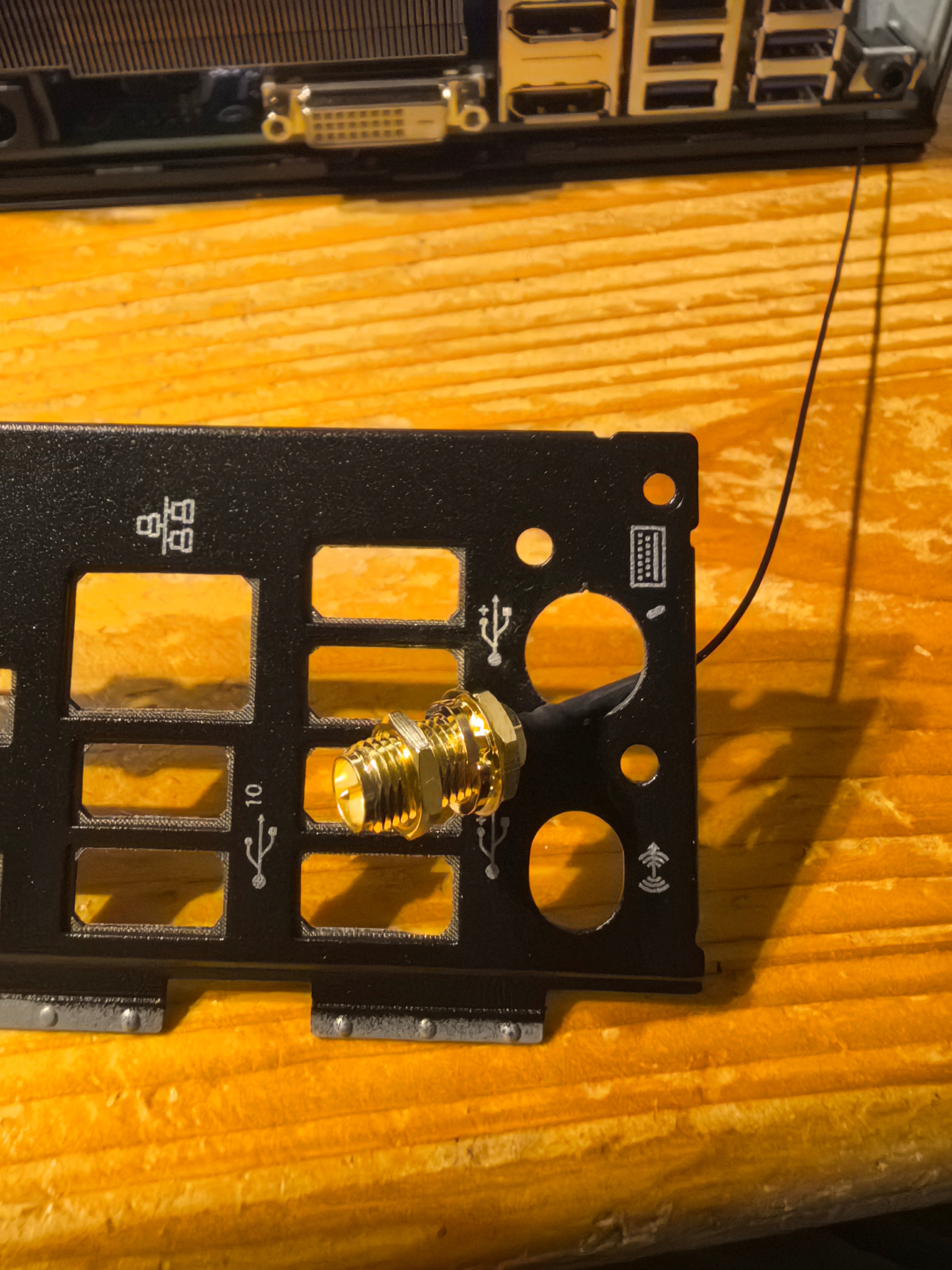

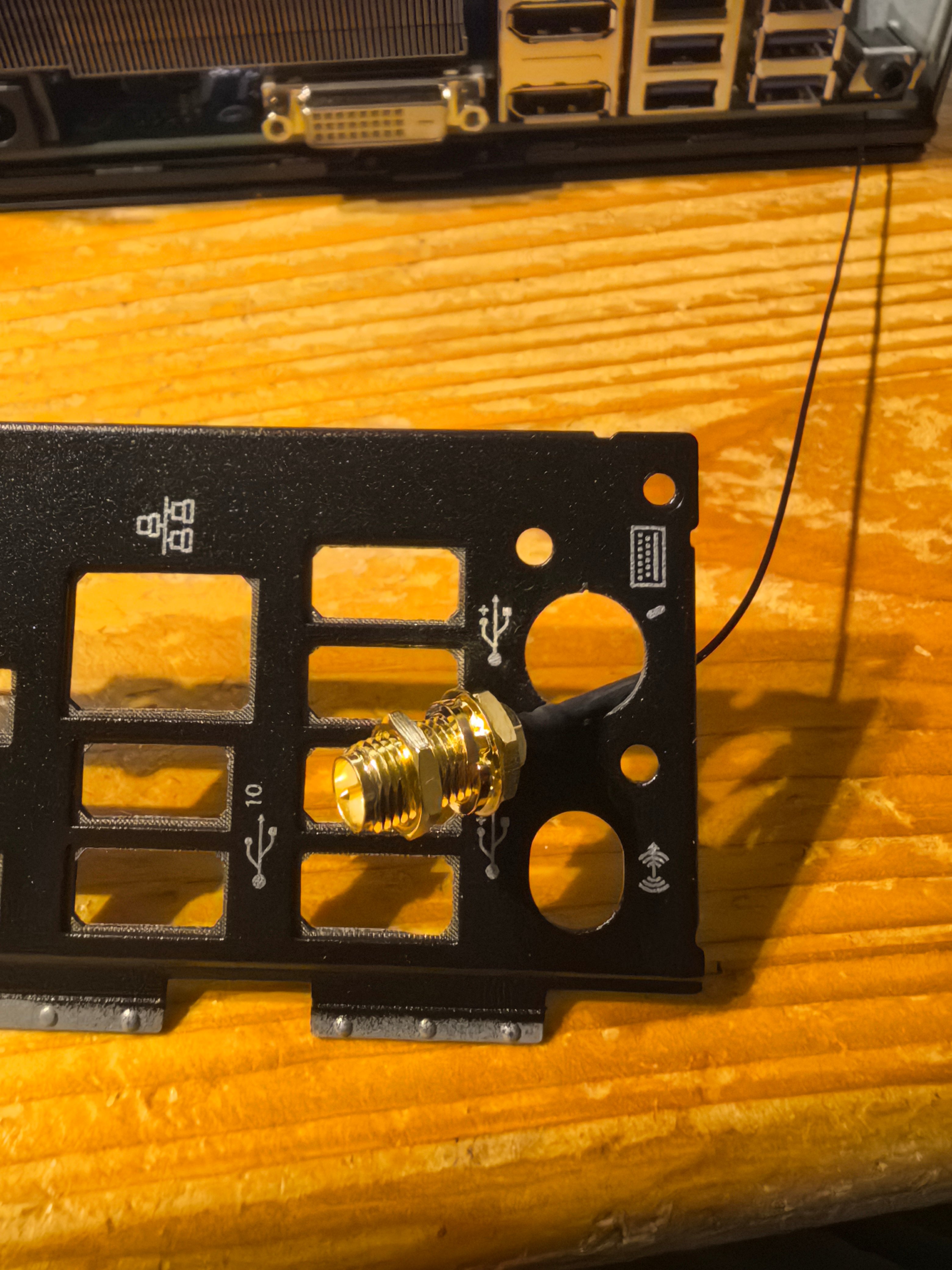

Konnte man so leicht rausbrechen dass es bestimmt als Sollbruchstelle gedacht war

Allerdings ist das Loch zu groß für den Durchmesser der Befestigung 😭😅 geht einfach durch



[TFOx]

Gibt bestimmt passende Unterlegscheiben.... Dann vermute ich mal aufgrund des Tastatursymbols das war für PS2 ...
