PCIe Firewire-Card, wofür ist der 9-Pin header ?

[Dr.Matzinger]

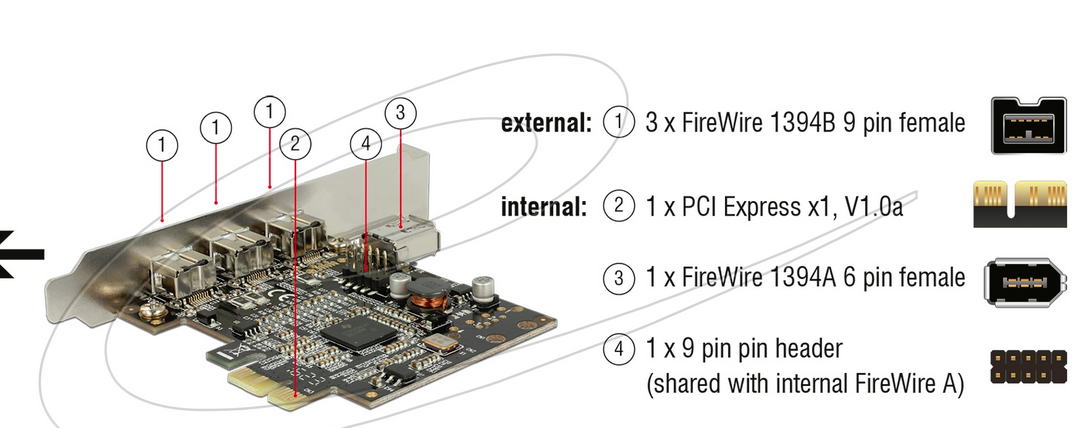

Es geht um eine "Delock 89864 PCI Express Karte FireWire B". Die Karte bietet 3x FW-B und 1x FW-A. Auf der Verpackung steht: 9 -Pin header shared with internal FW-A. Ich nehme an das ist die Stromversorgung für den FW-A Anschluss ohne den das Ding nicht läuft? Hat mein bequiet SFX Power 3 300W sowas noch frei?

Danke und mfG.



[Motorrad]

Du könntest die Karte und dein Netzteil gerne in deinem Startpost auf die entsprechende Herstellerseite oder entsprechend Geizhals verlinken.

Z.B.:

https://www.delock.de/produkt/89864/merkmale.html

Der 9 pin Header wird wohl dafür da sein ein entsprechendes Gerät intern dort anzuschließen (mit einem 9 pin Kabel), genau so, wie man ein anderes Gerät mit 6 pol Anschluß an den weiblichen 6 pol Header anschließen kann.



[redjack1000]

Ich nehme an das ist die Stromversorgung für den FW-A Anschluss ohne den das Ding nicht läuft?

Ich denke nicht, dass das etwas mit der Stromversorgung für den FW-A zu tun hat.

CU
redjack



[Dr.Matzinger]

Was kann es sonst sein?

Hier der Link zum og. Netzteil https://www.amazon.de/quiet-SFX-Power-Watt-BN320/dp/B0937GNL7W?th=1



[redjack1000]

Was kann es sonst sein?

Ist in der Beschreibung nicht zu erkennen.

Frag mal beim Hersteller nach.

Cu
redjack



[Arboster]

"9 -Pin header shared with internal FW-A"

Das ist für einen Firewire Gehäuse Anschluß, so wie Du auch auf Mainboards Anschlüße für USB am Gehäuse hast, oder Kopfhörer usw..



[Motorrad]

Ich kann auf der Platine und in deren Beschreibung keinen Hinweis auf eine Zusatzstromversorgung der Karte erkennen.

"Shared" wird hier bedeuten, daß du entweder diesen 9 pol Pfostenstecker für ein Gerät verwenden kannst oder eben die 6 pol female Buchse.

Edit: Genau so, wie es @Arboster beschrieben hat.

Das ist für einen Firewire Gehäuse Anschluß, so wie Du auch auf Mainboards Anschlüße für USB am Gehäuse hast,



[TorenAltair]

Das ist ein ganz normaler Anschluss, den man statt dem FWA nutzen kann
https://pinoutguide.com/Slots/ieee1394_pinout.shtml



[Dr.Matzinger]

Ok. alles klar und vielen Dank!
