Programm um Schaltplan zu Zeichnen

[andiak]

Ich Suche ein Programm mit dem ich relativ einfach ein Schaltplan zeichnen kann.

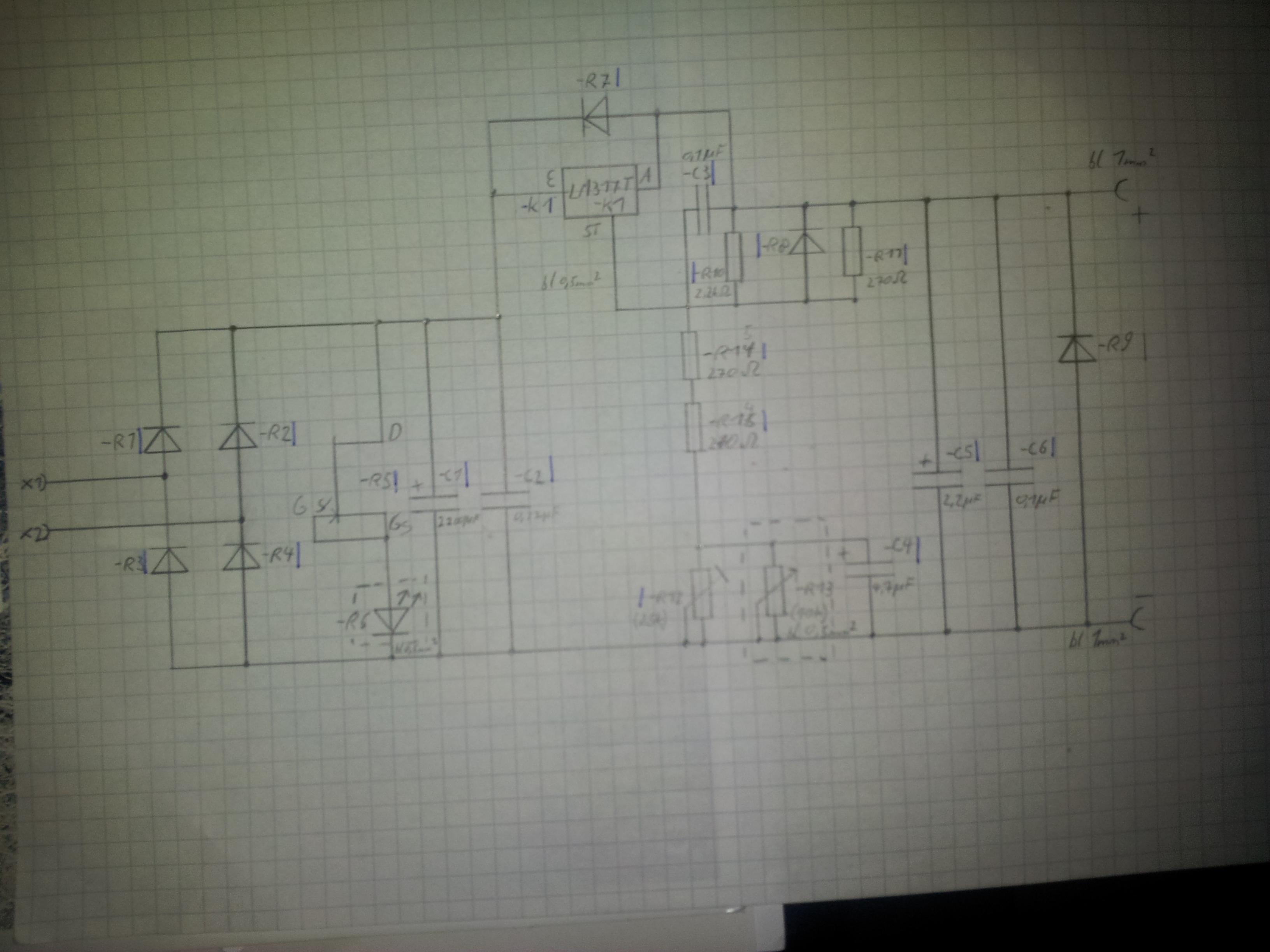

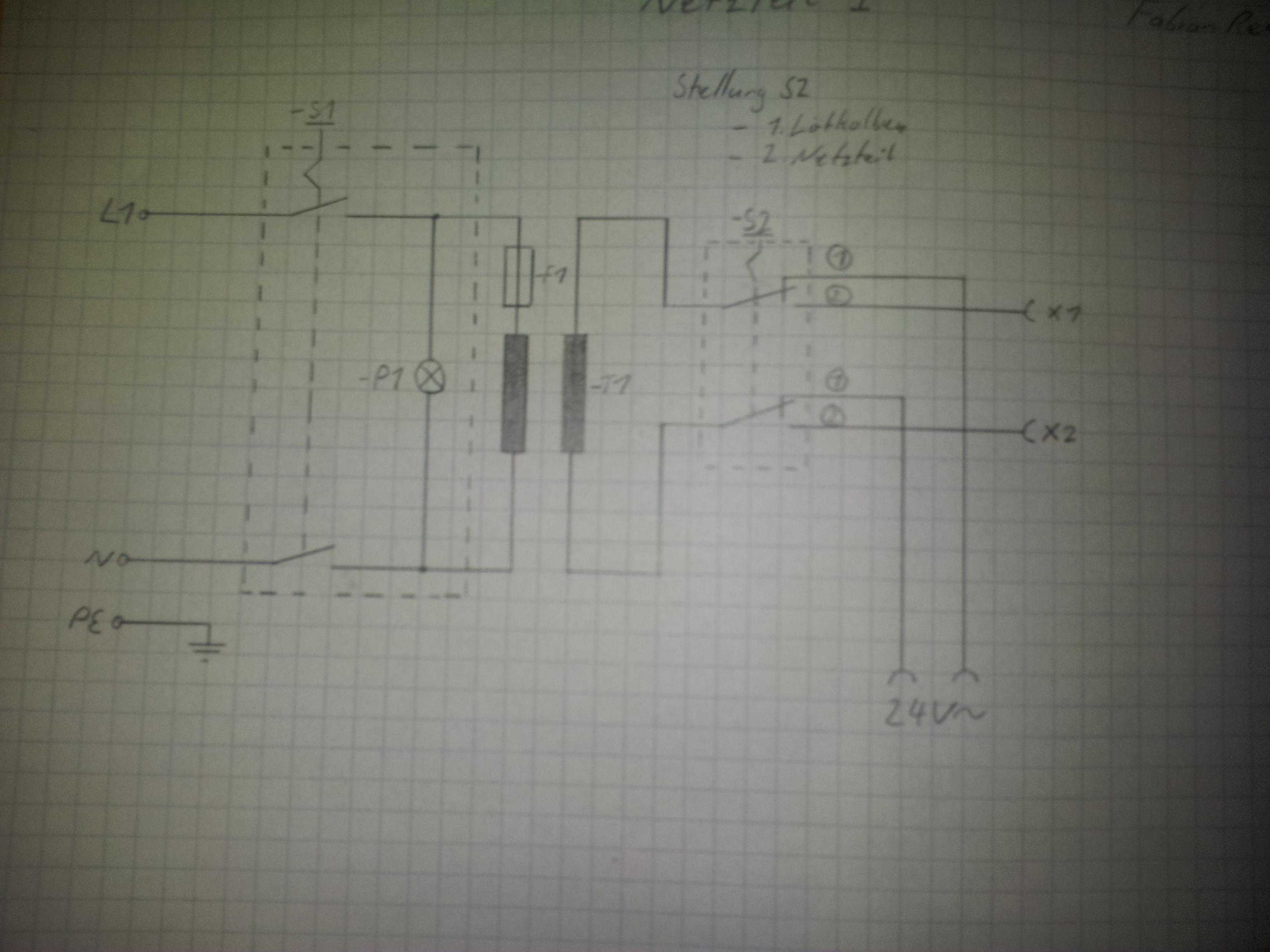

Im Anhang habe ich meine beiden Skizzen von der Schaltung hinzugefügt.

Gibt es ein gutes möglich kostenfreies Programm mit dem ich solch eine einfache Zeichnung erstellen kann?

Im Programm Enthalten sollten sein:
-Schalter
-Anschlussklemmen
-Sicherungen
-Trafo
-Dioden
-Widerstände
-Trimmer (evtl)
-Transistoren



[Janz]

TinyCAD oder Splan



[ZenTao]

Hallo,

ich benutze seit kurzem "TinyCAD", das bietet eigentlich alles was man braucht und ist Freeware.
Einziger Negativpunkt ist das es englischsprachig ist.



[hilfen]

wie wäre es mit EAGLE - kannst dann auch gleich ein Layout entwickeln (in der Free Variante aber auf Postkartengröße beschränkt - also das Layout)



[andiak]

Braucht es lange sich in TinyCad reinzufuchsen oder ist das ganz intuitiv ?
Ich brauch es nämlich nur für die oben angehängte Schaltung



[EliteSoldier]

Wenn es nur um Schaltpläne geht. sPlan oder Eagle. Wobei ich Eagle bevorzugen würde.



[Mumpitzelchen]

Eagle CAD. http://www.cadsoft.de/download-eagle/?language=de Ist wenn das Projekt nicht allzu groß ist kostenlos.



[ZenTao]

Das geht mit TinyCAD eigentlich ganz einfach, sofern du die englische Bezeichnung deiner Teile weißt.



[Maskulin]

FluidSIM ist ein gutes programm
und ist sehr einfach zu bedienen



[BaserDevil]

Hallo,

die Bedienung von Eagle ist doch totaler Müll.
Guck Dir mal Target3001 an, gibts auch eine kostenlose Variante.
Habe das Teil selbst in Benutzung. Und hat man doch mal ein Problem, Antwort/Hilfe gibts sofort per Mail. http://server.ibfriedrich.com/wiki/ibfwikide/index.php?title=Hauptseite



[EliteSoldier]

die Bedienung von Eagle ist doch totaler Müll.

ja, total

Ich finde sie von allen am einfachsten, und es ist sehr leicht erweiterbar mit Bauteilen.



[chk1987]

Hallo,

die Bedienung von Eagle ist doch totaler Müll.
Guck Dir mal Target3001 an, gibts auch eine kostenlose Variante.
Habe das Teil selbst in Benutzung. Und hat man doch mal ein Problem, Antwort/Hilfe gibts sofort per Mail. http://server.ibfriedrich.com/wiki/ibfwikide/index.php?title=Hauptseite

ja nee... is klar. schon mehr als ne Stunde damit verbracht?



[andiak]

Danke für die vielen Rückmeldungen. Ich habe mich kurzerhand für SPLAN entschieden, weil es mir persönlich am Einfachsten vorkam.
Hat auch alles Super geklappt

Eagle war mir zu kompliziert und TinyCad war englisch :-P daher ist die wahl auf Splan gefallen
