Reparatur USB-A-Buche eines Lenovo P15 (mit 11800H) 20YQ

[HansP356]

Hallo Leute,
bei einem Lenovo P15 20YQ ist die rechte USB-Buchse machanisch defekt.

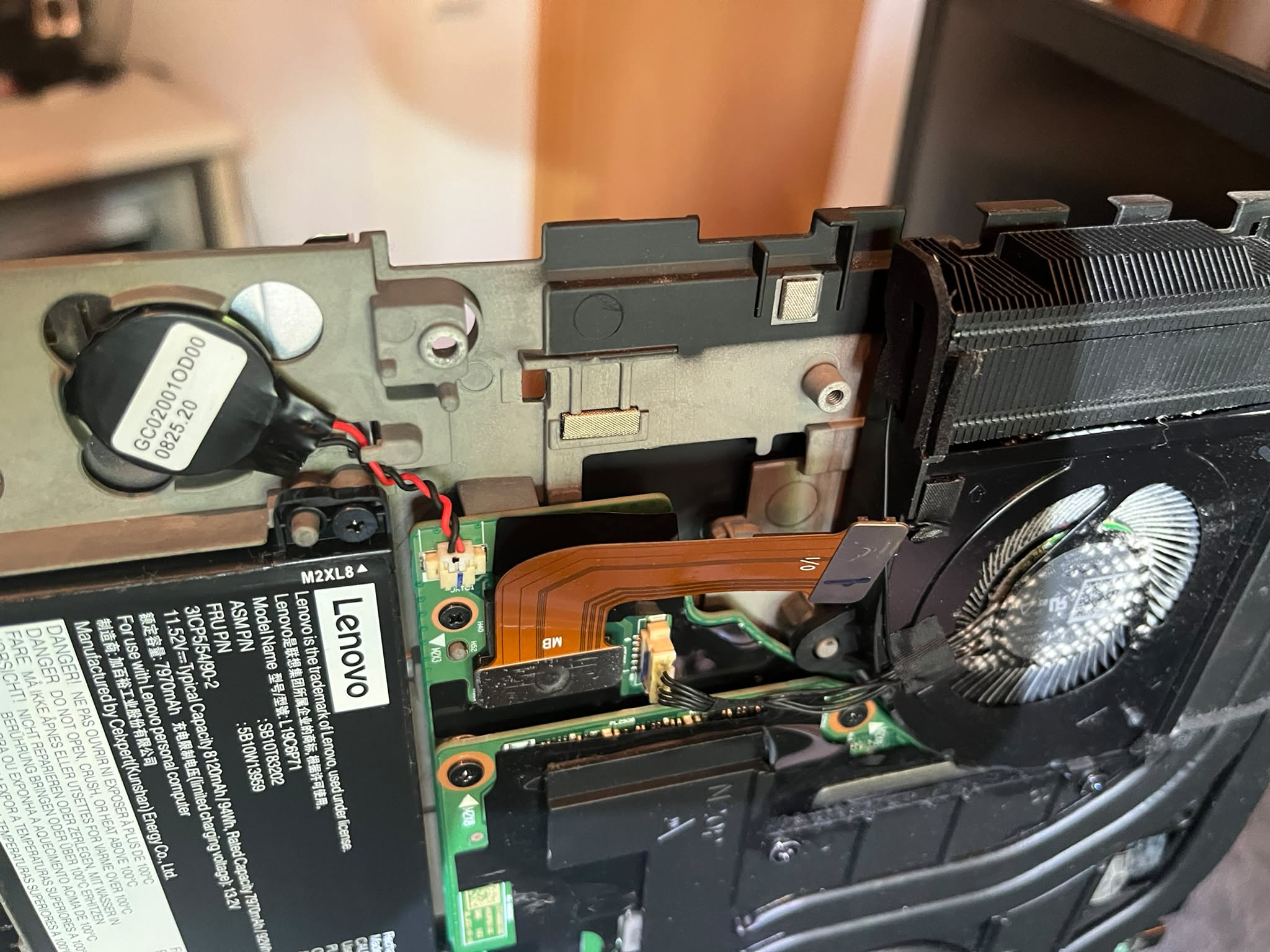

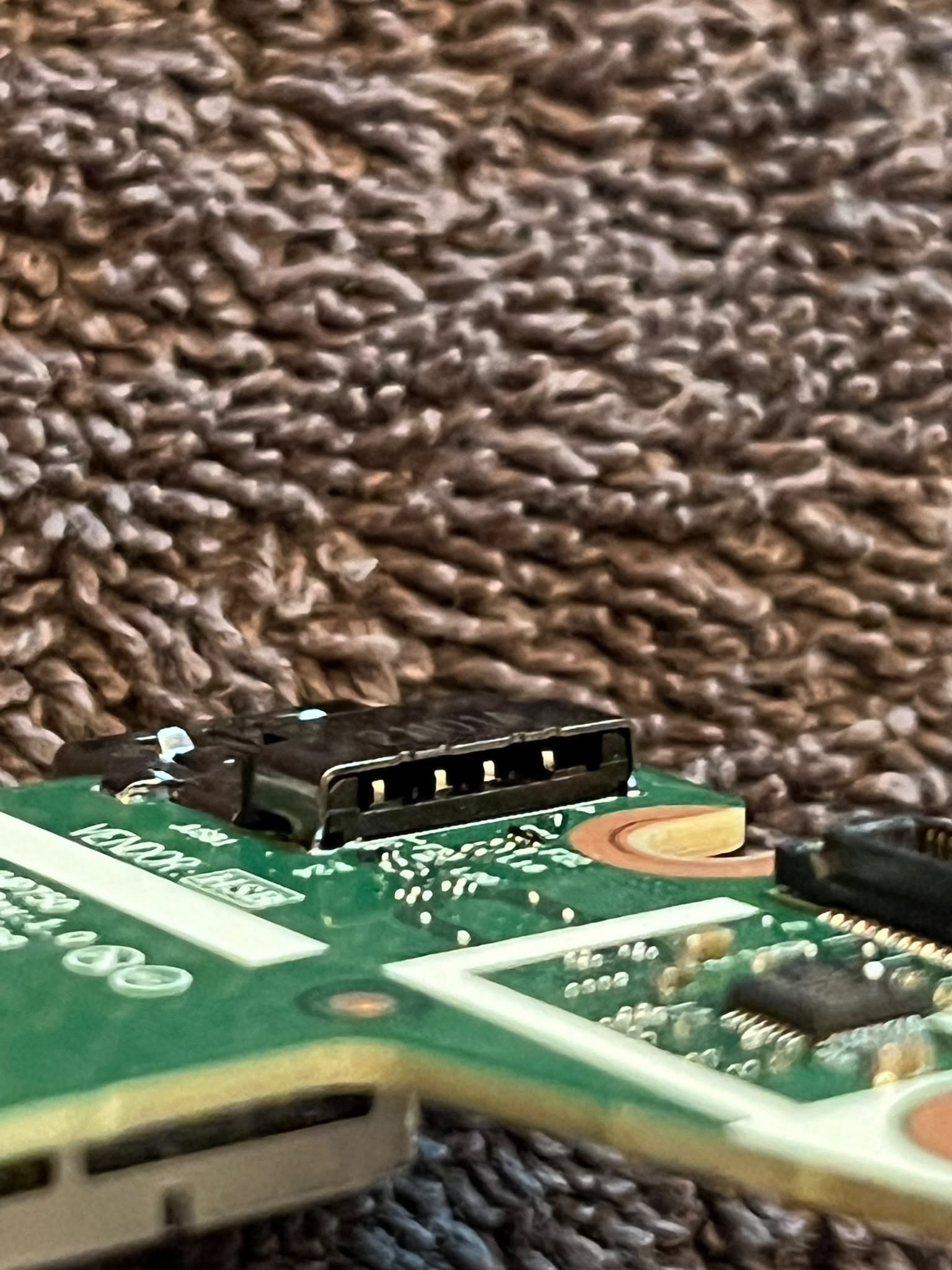

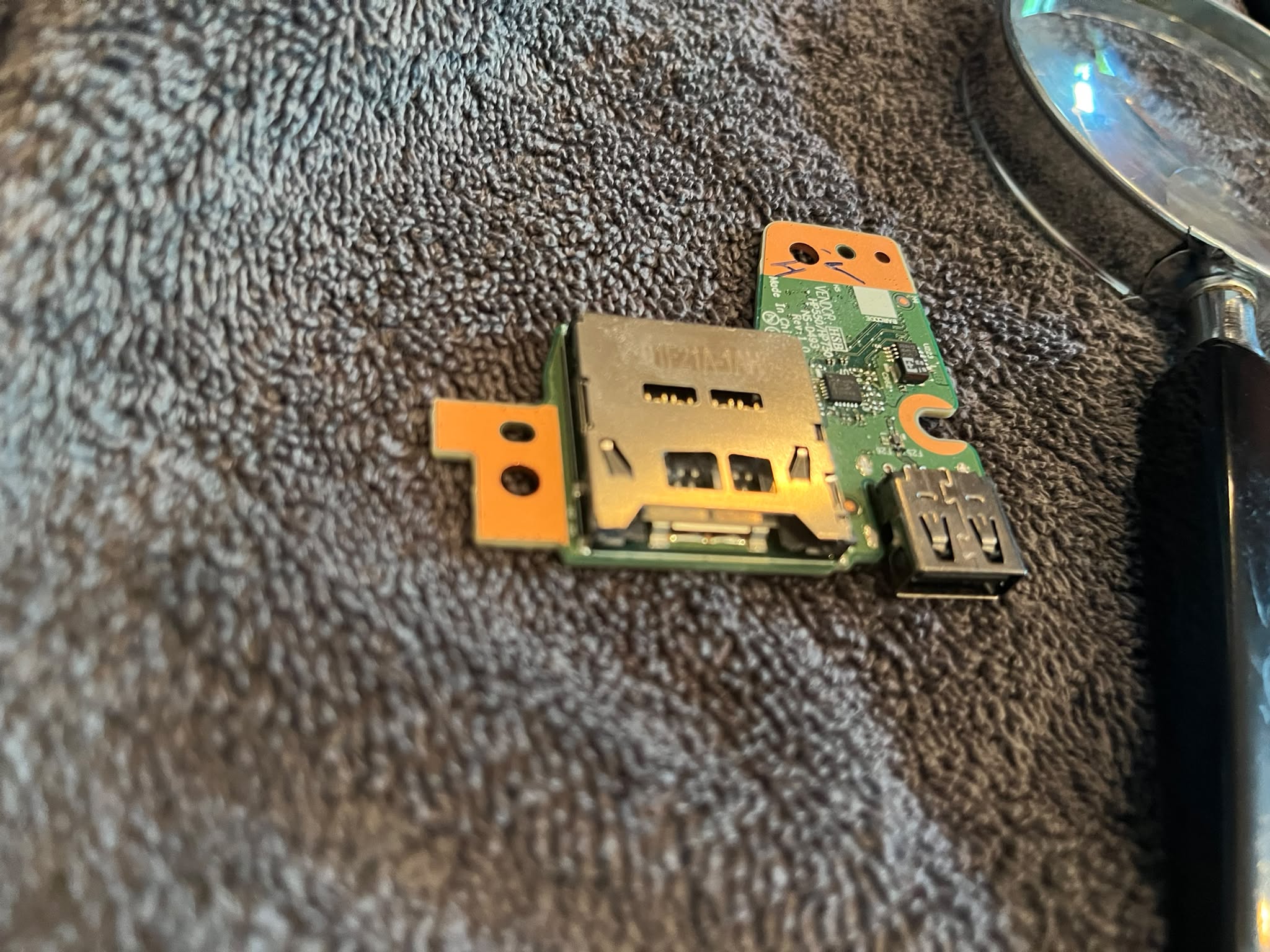

Ich habe das P15 gerade auseinander genommen (siehe Fotos).
Wird die Buche mit Heissluft neu eingebaut oder wird das gesamte Teil getauscht?
Und könnt ihr mir wegen der Ersatzteilbeschaffung (je nachdem ob Buche oder gesamtes Bauteil) bitte einen Link schicken.
Danke euch im Voraus.
LG



[K-551]

Warum recherierst du nicht mal selber?

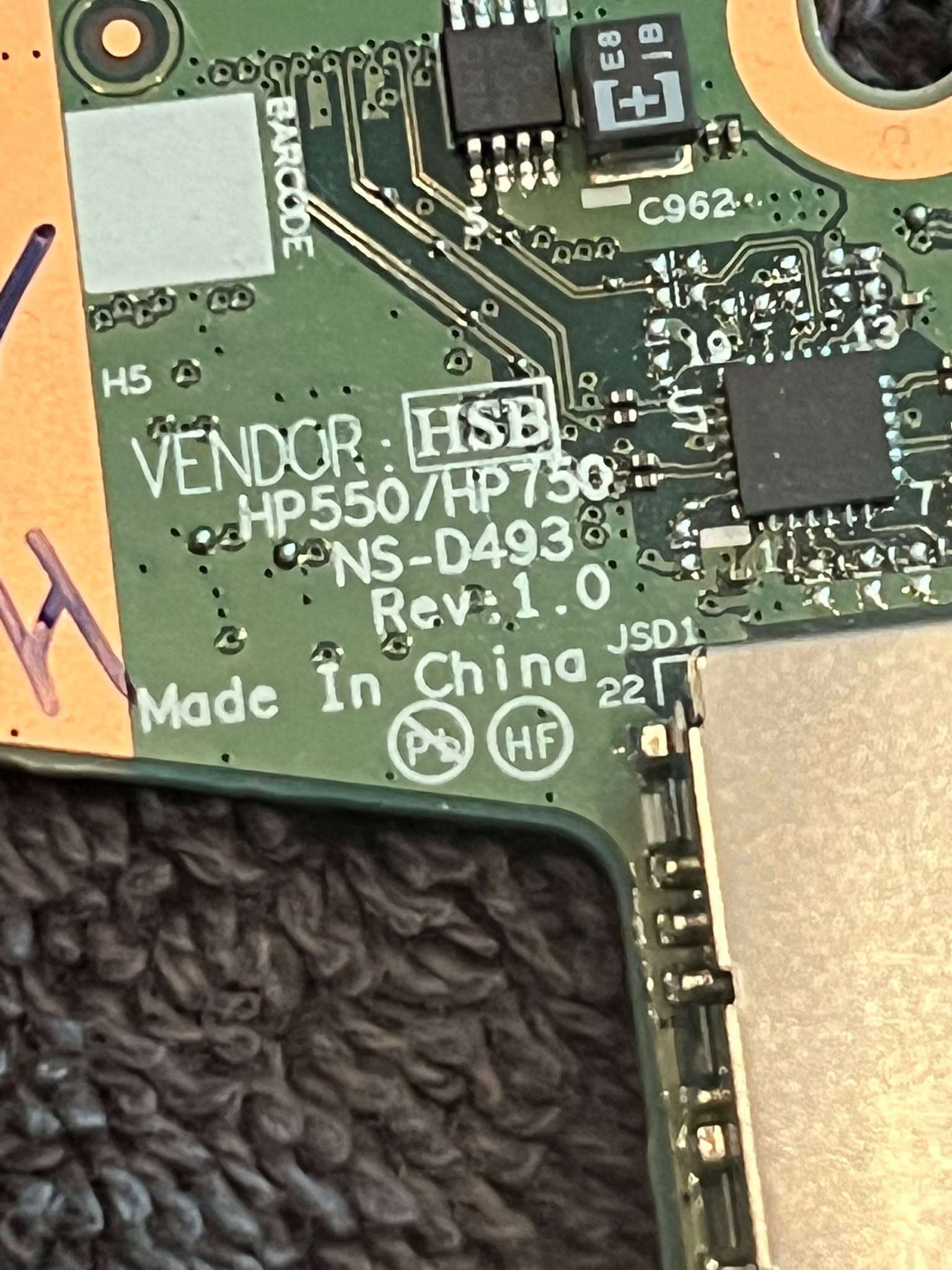

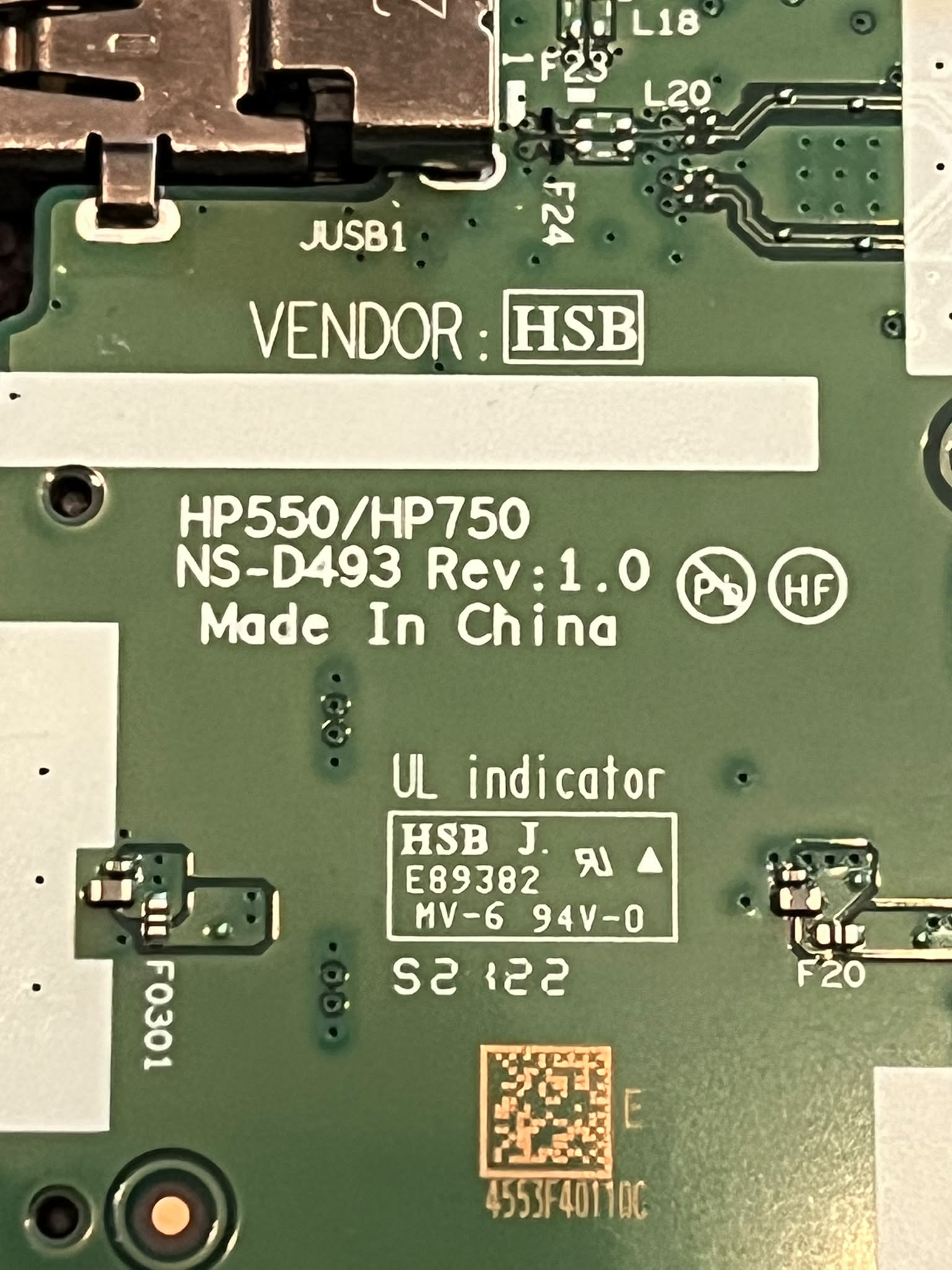

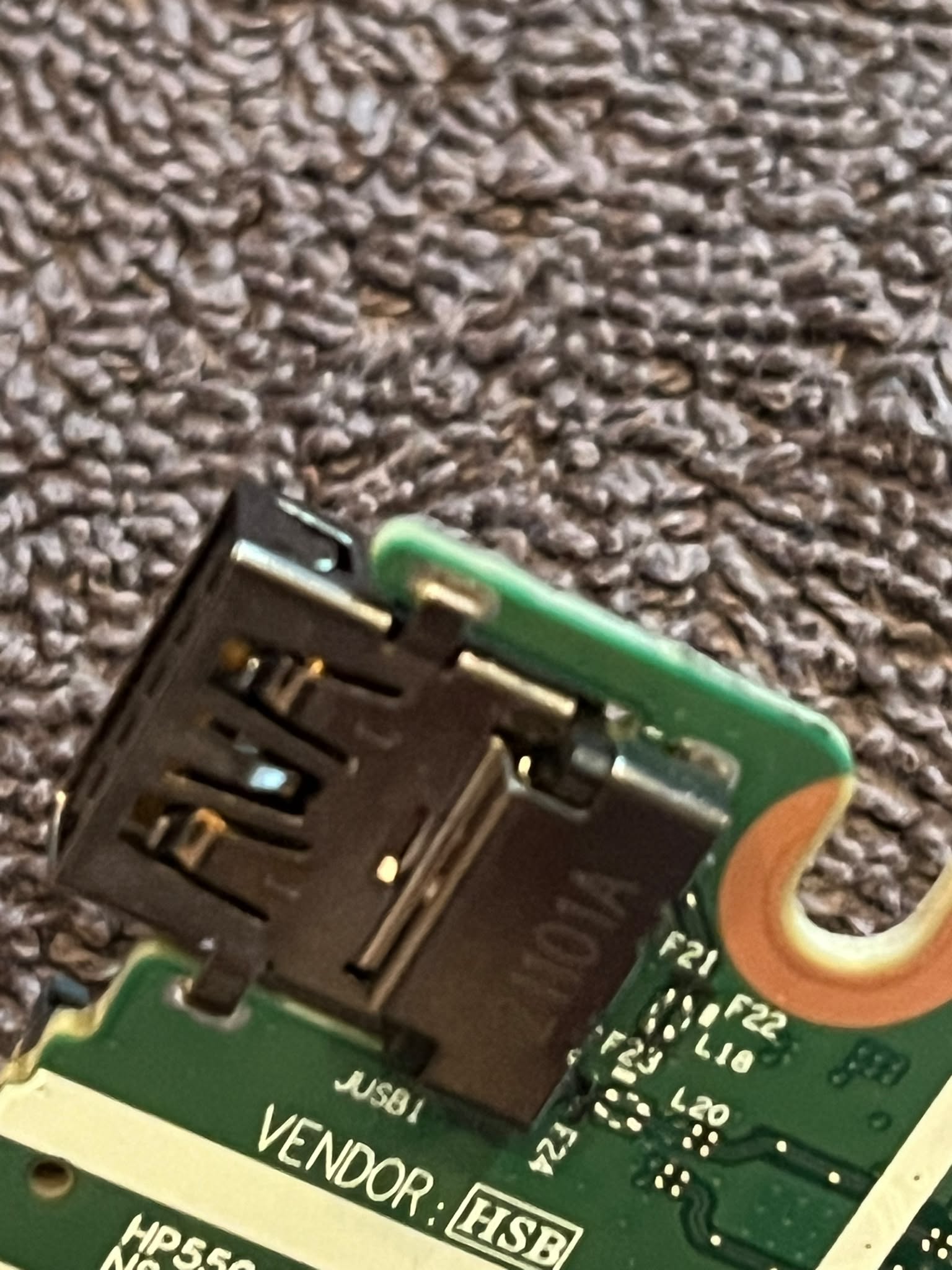

Mach mal bitte ein lesbares Foto von der Beschriftung der Platine. Oder such selbst nach der Nummer.
Tipp: Aliexpress ist da dein bester Anlaufpunkt...



[HansP356]

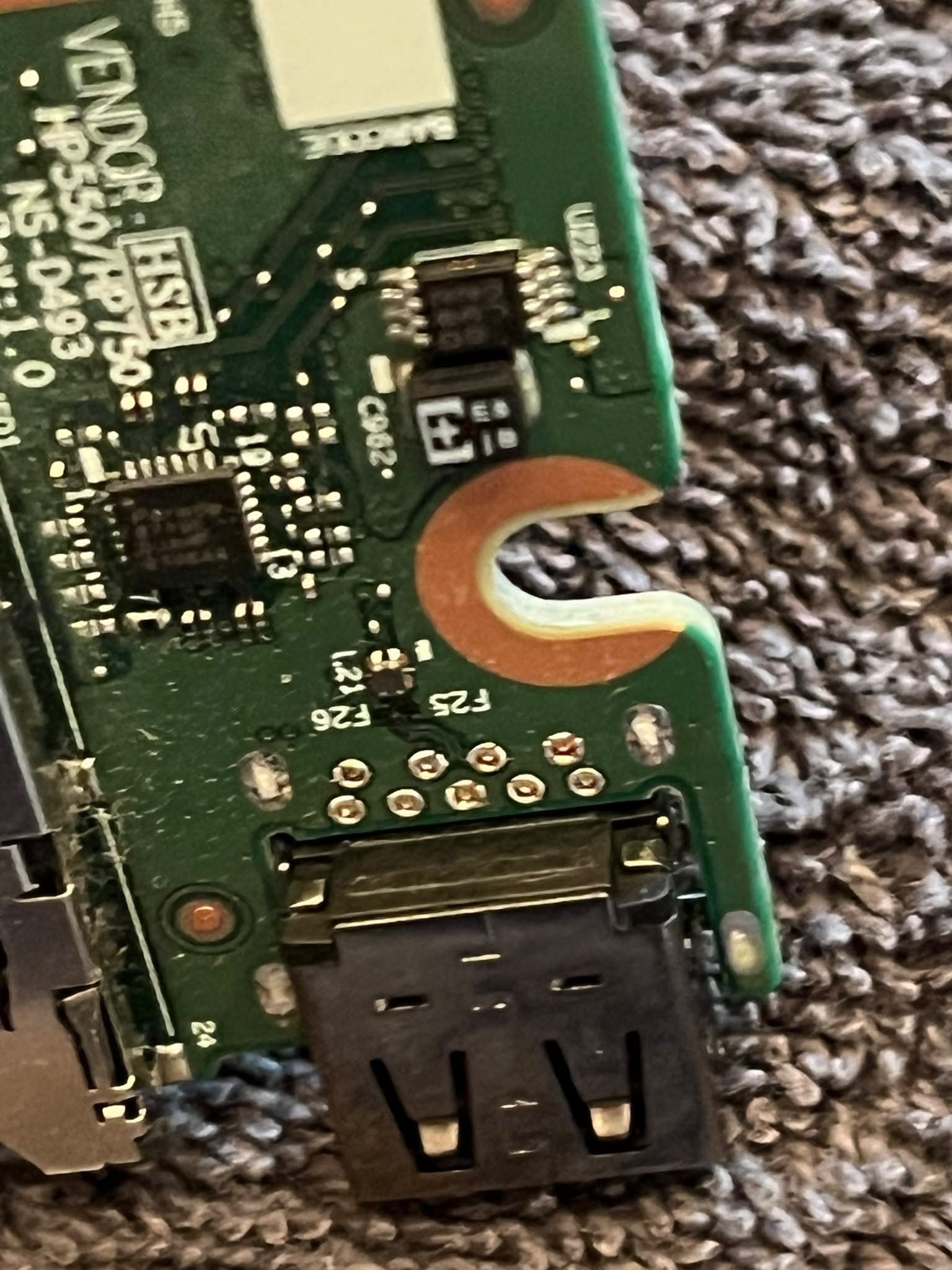

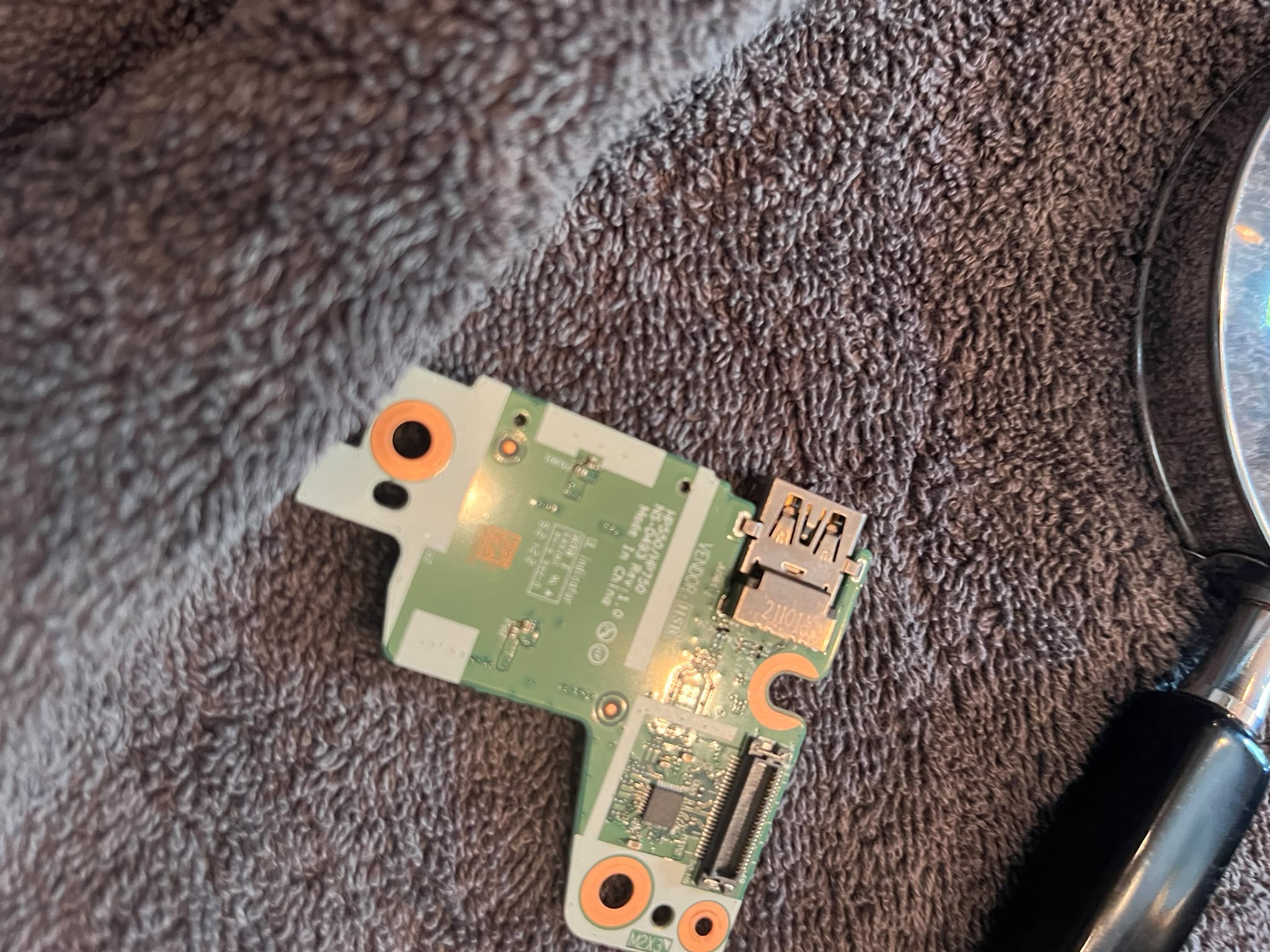

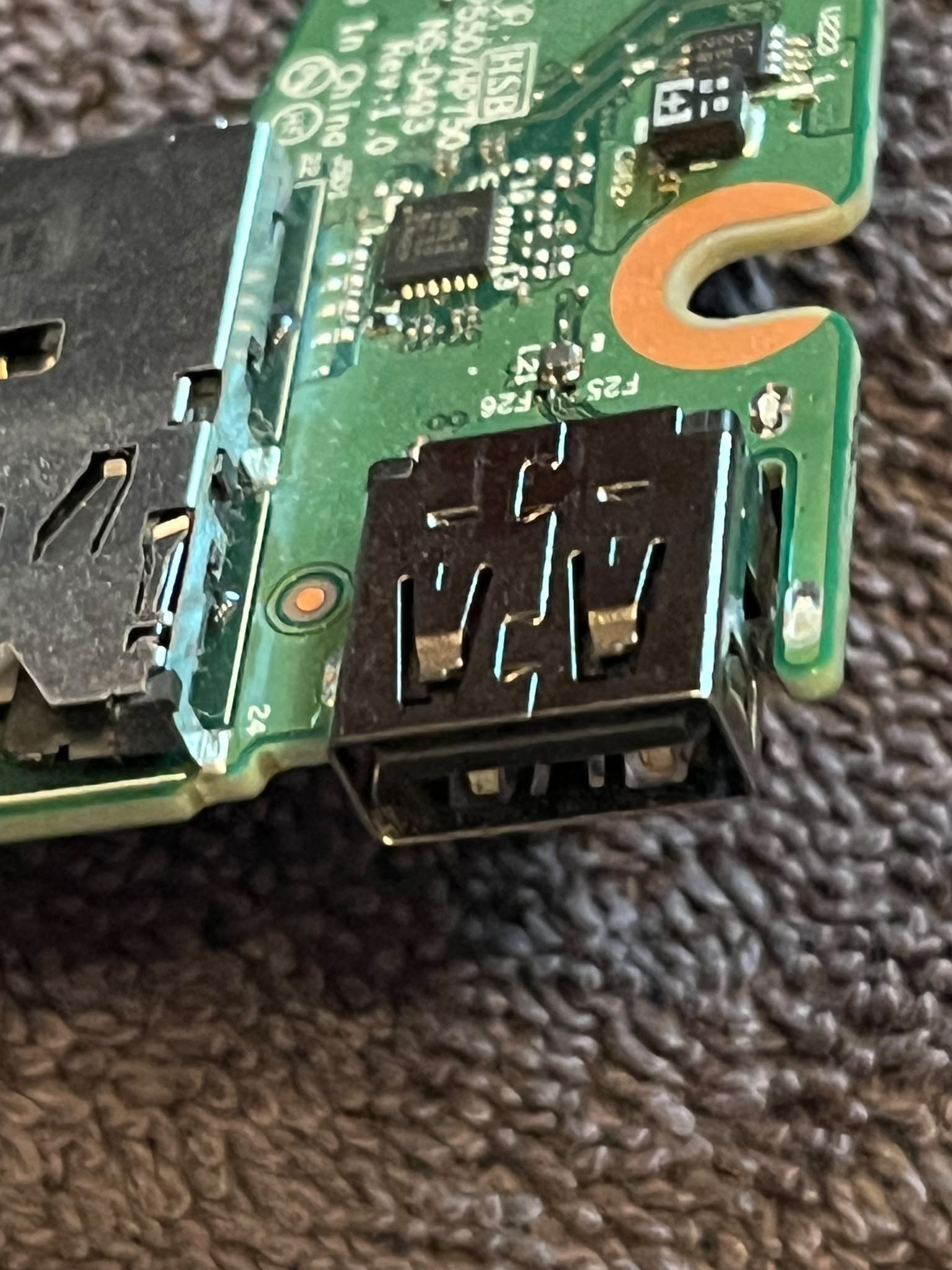

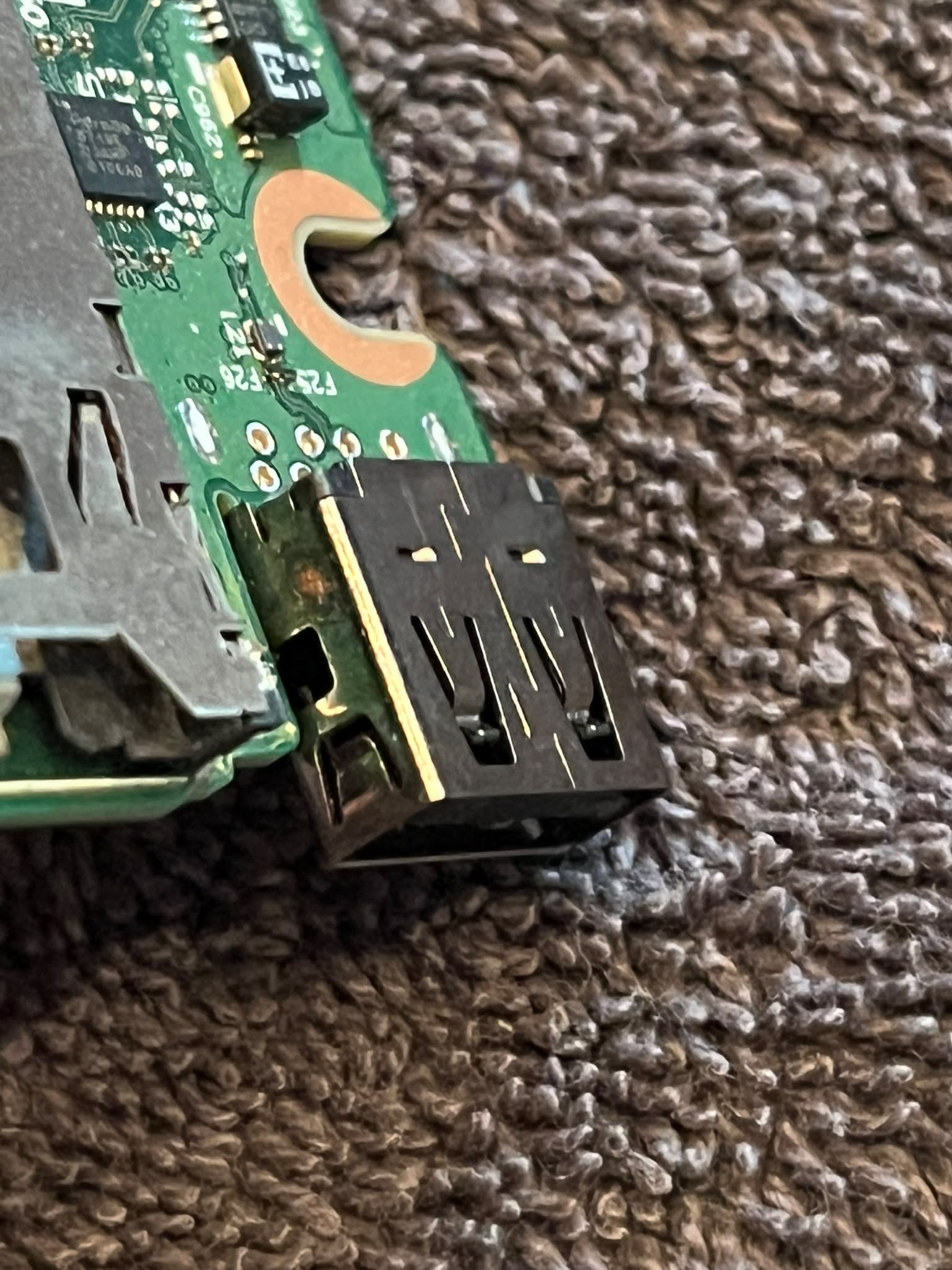

Ich recherchiere hier gerade selber, ob ich eine Buchse bestellen muss oder die kleine Platine. Deshalb ja hier die Anfrage. Das sind die Fotos....



[platzhalter0815]

@HansP356 Suche mal mit der Seriennummer auf https://support.lenovo.com/at/de/parts-lookup .



[c-mate]

Der linke USB Port ist in der Regel verlötet (geht aber auch quasi nie kaputt) während der rechte nur gesteckt ist und bei dem "drücken sich die Kontakte gerne nach innen" und er funktioniert dann nicht mehr.
Einfach das passende Teil bei eBay suchen, findet man dort i.d.R. ganz gut (war jedenfalls bei mir immer so), kaufen und dann austauschen.
(Natürlich Buchse inkl. Platine)



[TorenAltair]

Bei IPC-Computer z.B. anfragen
https://www.ipc-computer.eu/lenovo/notebook/thinkpad-serie/p/p15-gen-2-20yq-20yr/



[K-551]

Also die Partnummer ist 5C51C94223

Bei ali hab erstaulicherweise nix auf die schnelle gefunden, aber IPC hat was im Angebot.
Bei eBay nur international, musst du gucken.

Du buchse aulöten ist nat. auch möglich, aber da kann ich dir nicht helfen. das gibts zu viele verschiedene, da müsste ich das Teil schon in der Hand haben...

Ergänzung (22. Juni 2026)

Hab noch ne USB-Buchse bei Ali gefunden, das steht zwar u.a. Lenovo P15V, aber ob die passst...



[Iceman48]

Hallo,
nach dem Bild und der Beschriftung sollte das die passende Platine sein.

https://www.amazon.de/Laptop-I-Platine-Lenovo-ThinkPad-5C51C94223/dp/B0GSXVW8NW



[ulfied]

Tipp: Um solche teuren mechanischen Ausfälle einer USB-Buchse zu vermeiden, verlängere ich den Anschluss mit einem ca. 30cm lange USB-Verlängerungskabel, an das ich dann meine vielfach wechselnden Geräte anschließe. So ein Kabel ist m.M. nach billiger und einfacher bei Defekt zu tauschen, als der Anschluss direkt am PC/NB.



[Smily]

Wird die Buche mit Heissluft neu eingebaut oder wird das gesamte Teil getauscht?

Das ist deine Entscheidung, wer soll das machen?
Wenn du dir das zutraust, kannst du auch für 50 Cent eine Buchse kaufen.
Die ist aber zu schlecht aufgenommen, um das genau zu sehen.

Ich bin kein Elektroniker! Aber die Anschlussbelegung sollte doch bei den Buchsen gleich sein, oder?

Diese Haltepins sind wahrscheinlich schwer 1:1 passend zu bekommen. Die muss man dann abzwacken und vielleicht mit UV Kleber die Buchse befestigen.



[madmax2010]

Ich bin kein Elektroniker! Aber die Anschlussbelegung sollte doch bei den Buchsen gleich sein, oder?

Ja
Die ist das kleinste Problem. Befestigung und wie die pins, an welcher Stelle gelötet werden, gibt es in gefühlt 100 Varianten.
Oben, unten, mitte. Surface mount, hole, 2.0mm, 2.5mm, 2.54mm, eine Reihe, zwei Reihen.....



[F4T4L1TYftw]

auch wenn es nicht gerade günstig ist, aber je nach Lötskill, wäre vielleicht ein Komplett Platinchen die bessere Wahl
https://www.amazon.de/Laptop-I-Platine-Lenovo-ThinkPad-5C51C94223/dp/B0GSXVW8NW



[HansP356]

Das mit der Heißluft ist kein Problem. Nur die richtige Buchse auszuwählen, da brauche ich dringend Hilfe.



[iTzZent]

hier für ca. 33Euro aus China: https://www.ebay.com/itm/276707138705
hier für ca. 5 Euro aus USA: https://www.ebay.com/itm/176545079216 musst nur nach dem Versand fragen...

Aber ganz ehrlich, bring das Teil zu nem Uhrenmacher oder einem anderen Feinmechaniker. Die Kontakte bekommt der wieder gerade gebogen...



[HansP356]

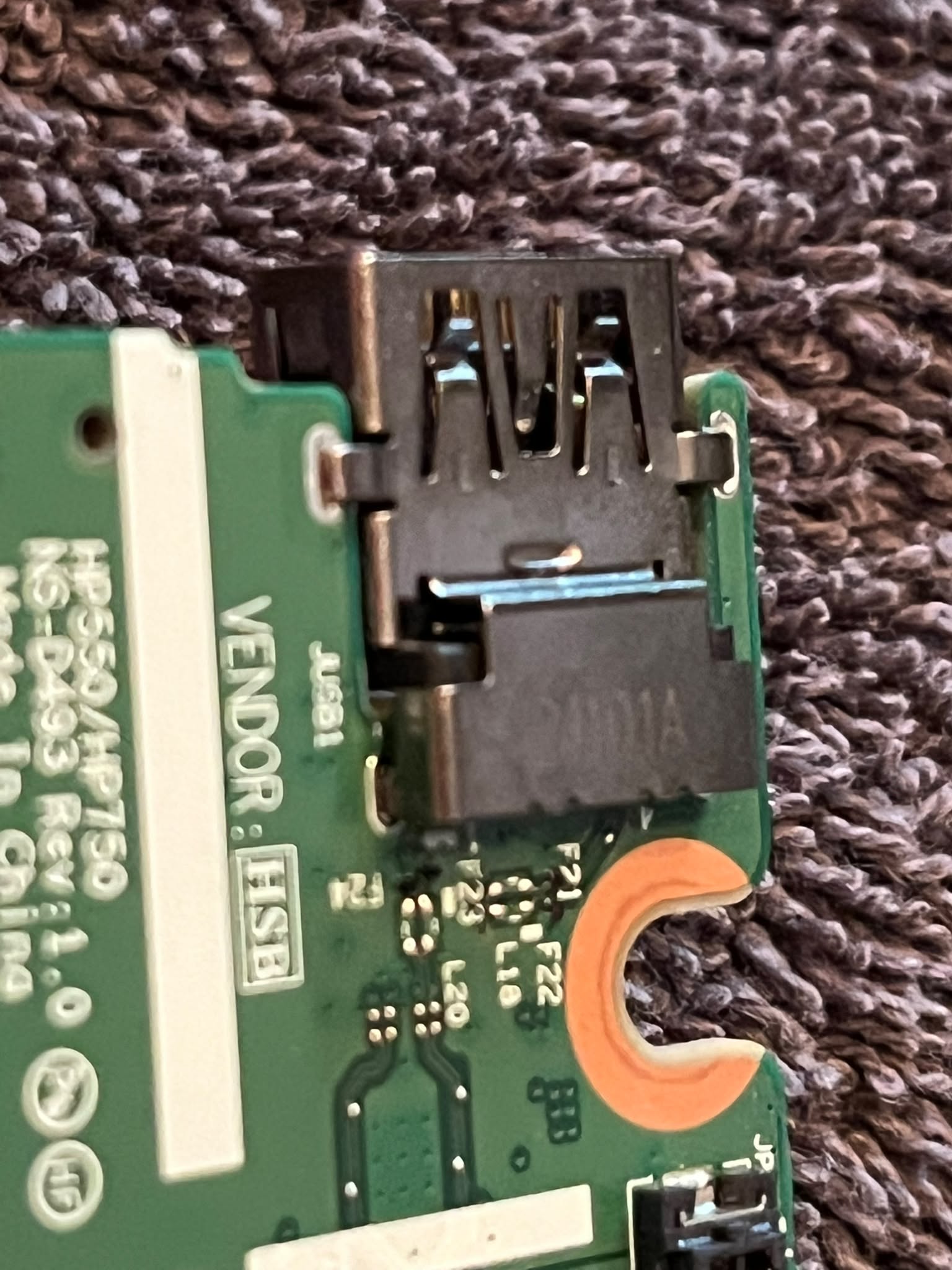

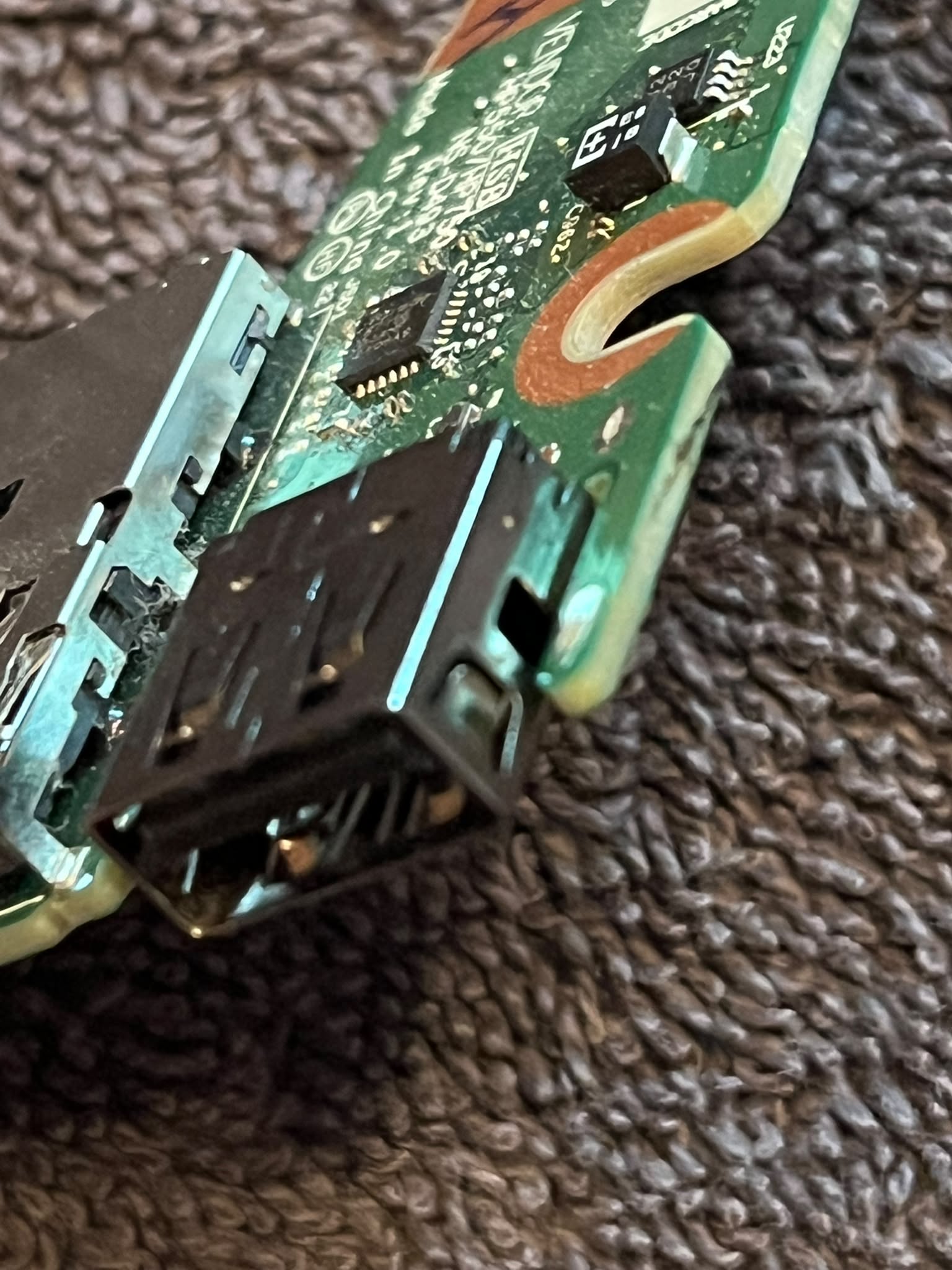

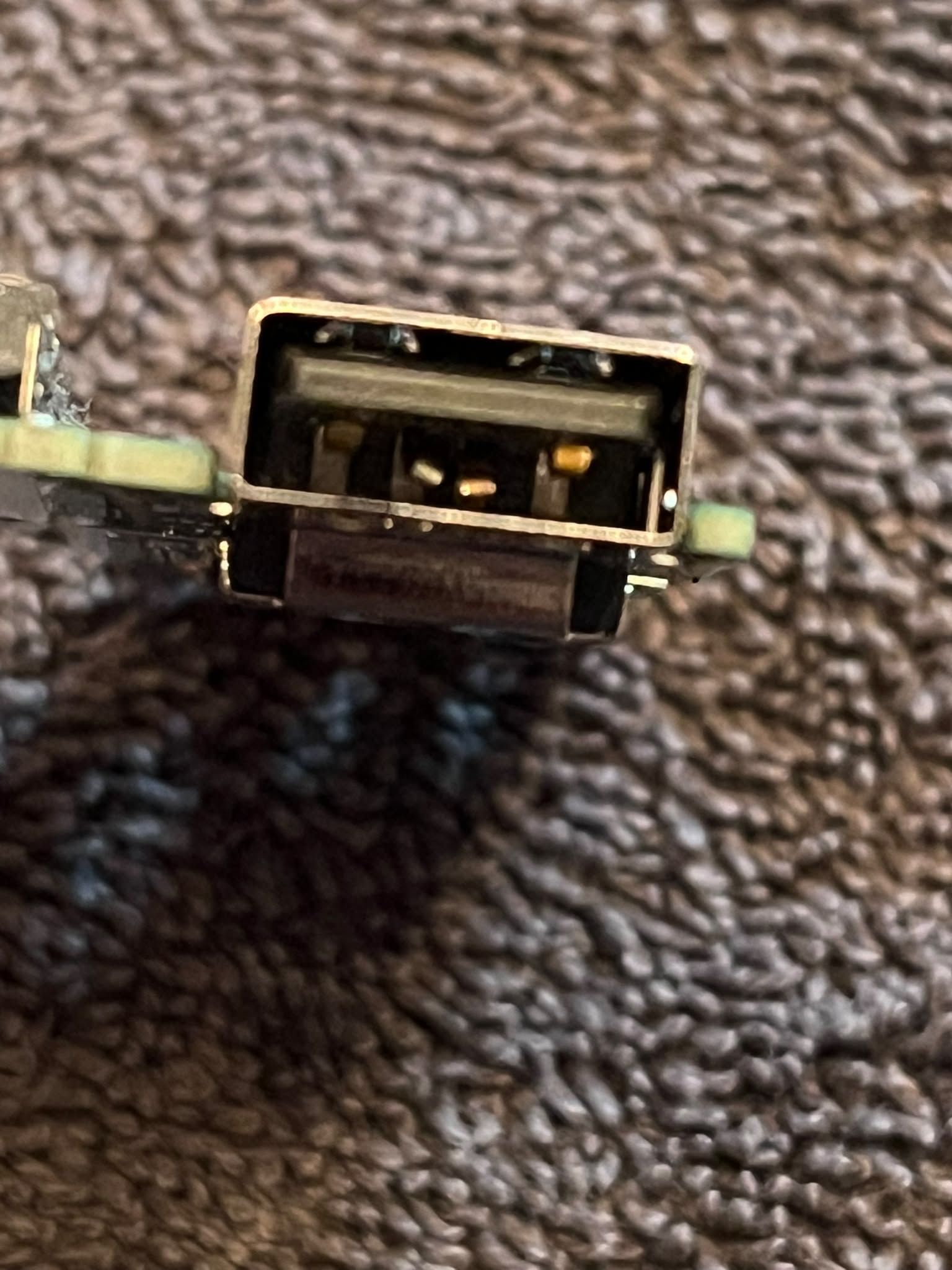

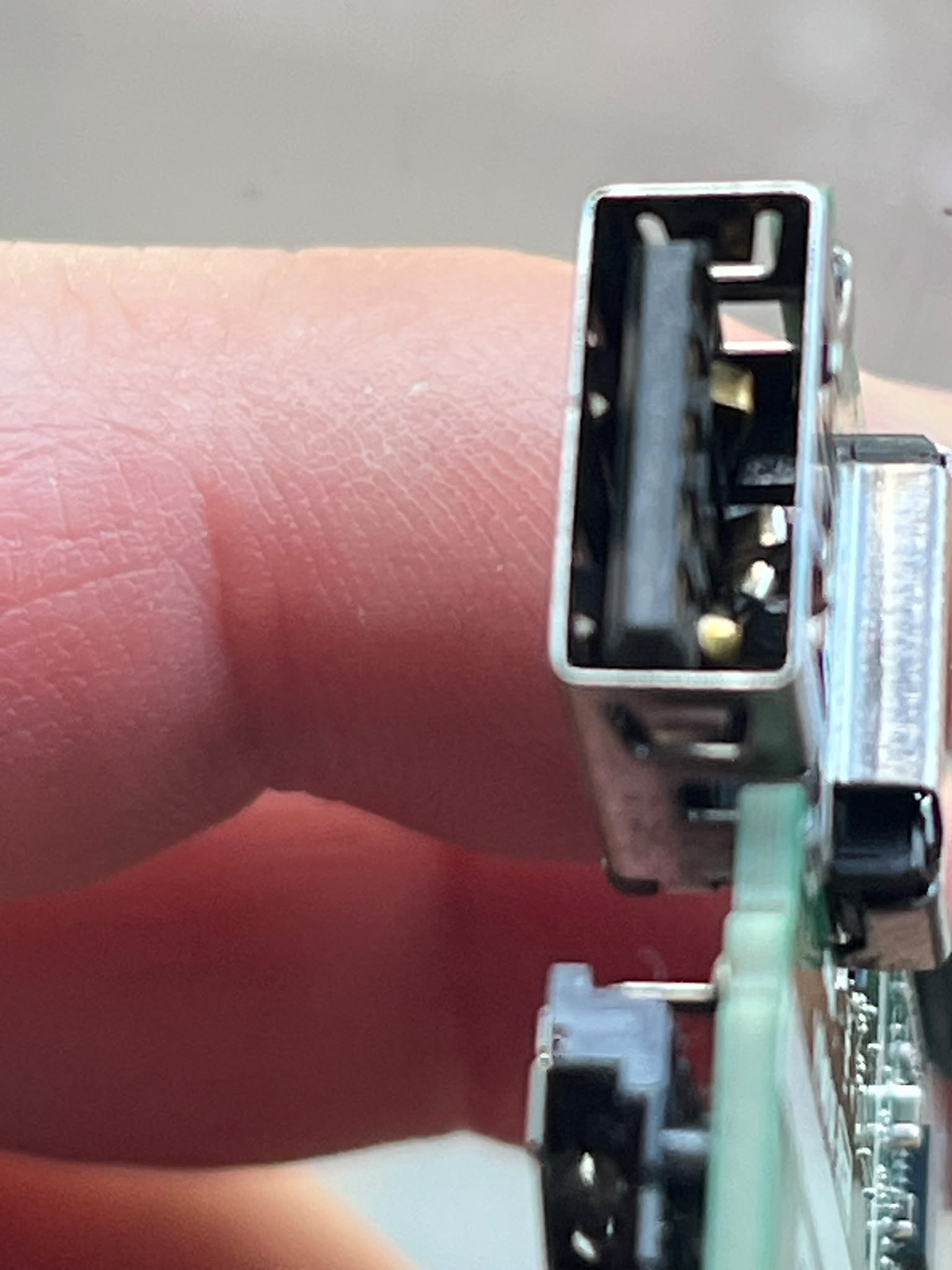

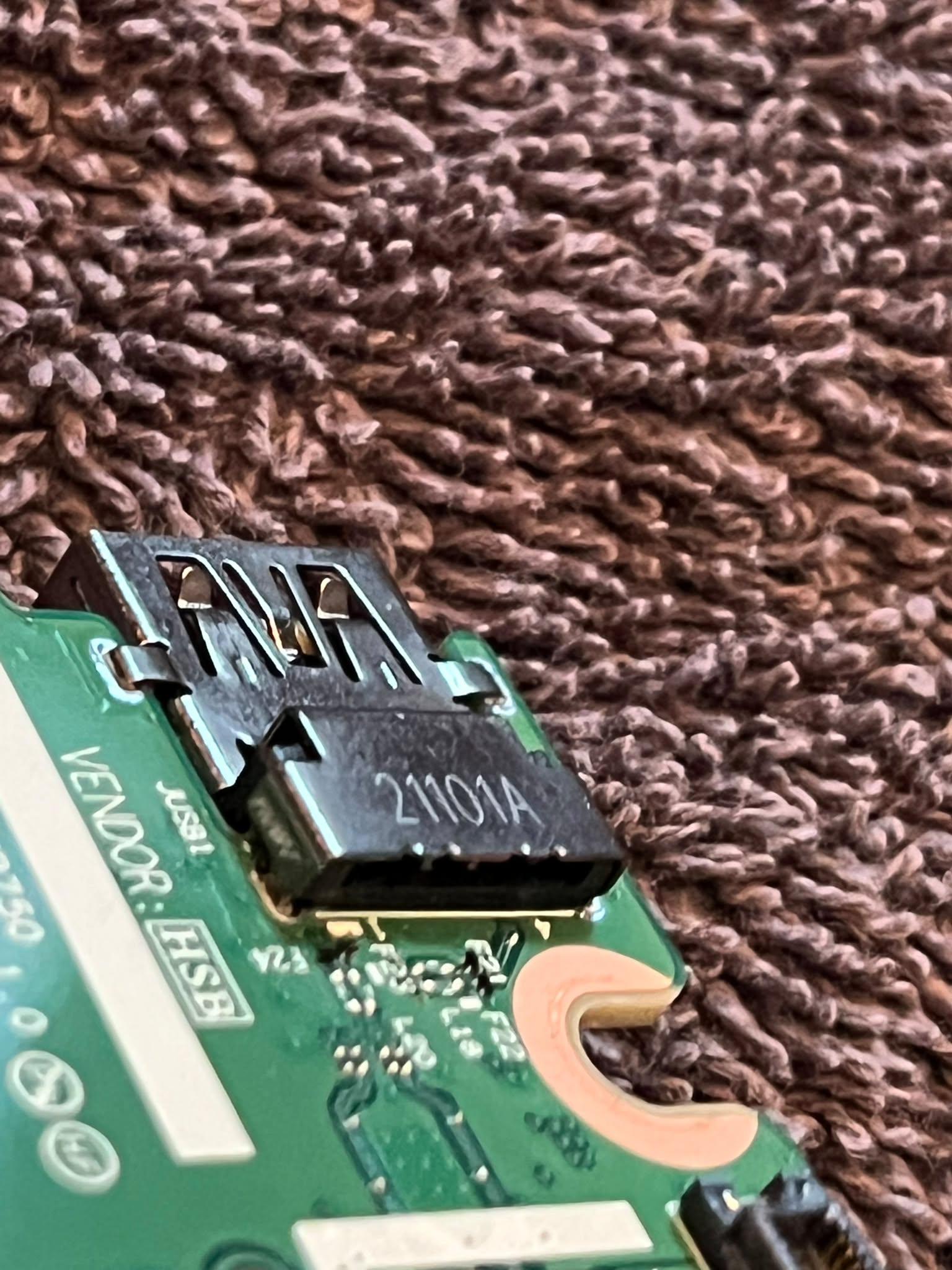

An den Feinmachaniker hab ich auch schon gedacht. Die beiden mittleren Kontakte sind nach hinten gebogen. Hier nochmal ein besseren Foto dazu.

Zuletzt gefragt hatte ich nach der USB-Buchse sprich ohne Platine. Würde sie gerne schnell bestellen, wenn das mit dem Feinmachaniker nichts wird nach eurer Meinung...!?



[K-551]

Die Kontakte bekommt der wieder gerade gebogen...

Kannste vergessen, die verbiegen sich nach kürzester Zeit gleich wieder...

Zuletzt gefragt hatte ich nach der USB-Buchse sprich ohne Platine.

Wie gesagt, da gibts hunderte Versionen. Da musst du dich mit nem Messschieber hinsetzten und alles genau ausmessen, wenn du zu 100% sicher gehen willst. Wenn du mit nem Restrisiko leben kannst, kannst du die Buchsen bestellen, die ich weiter oben verlinkt habe. und hoffen, das die passen.



[HansP356]

Danke.
Gibt es diese Buchse nicht auch hier in Deutschland zu kaufen? Ich hab nicht so viel Zeit, Lappi soll schnell fertig werden...

Ergänzung (24. Juni 2026)

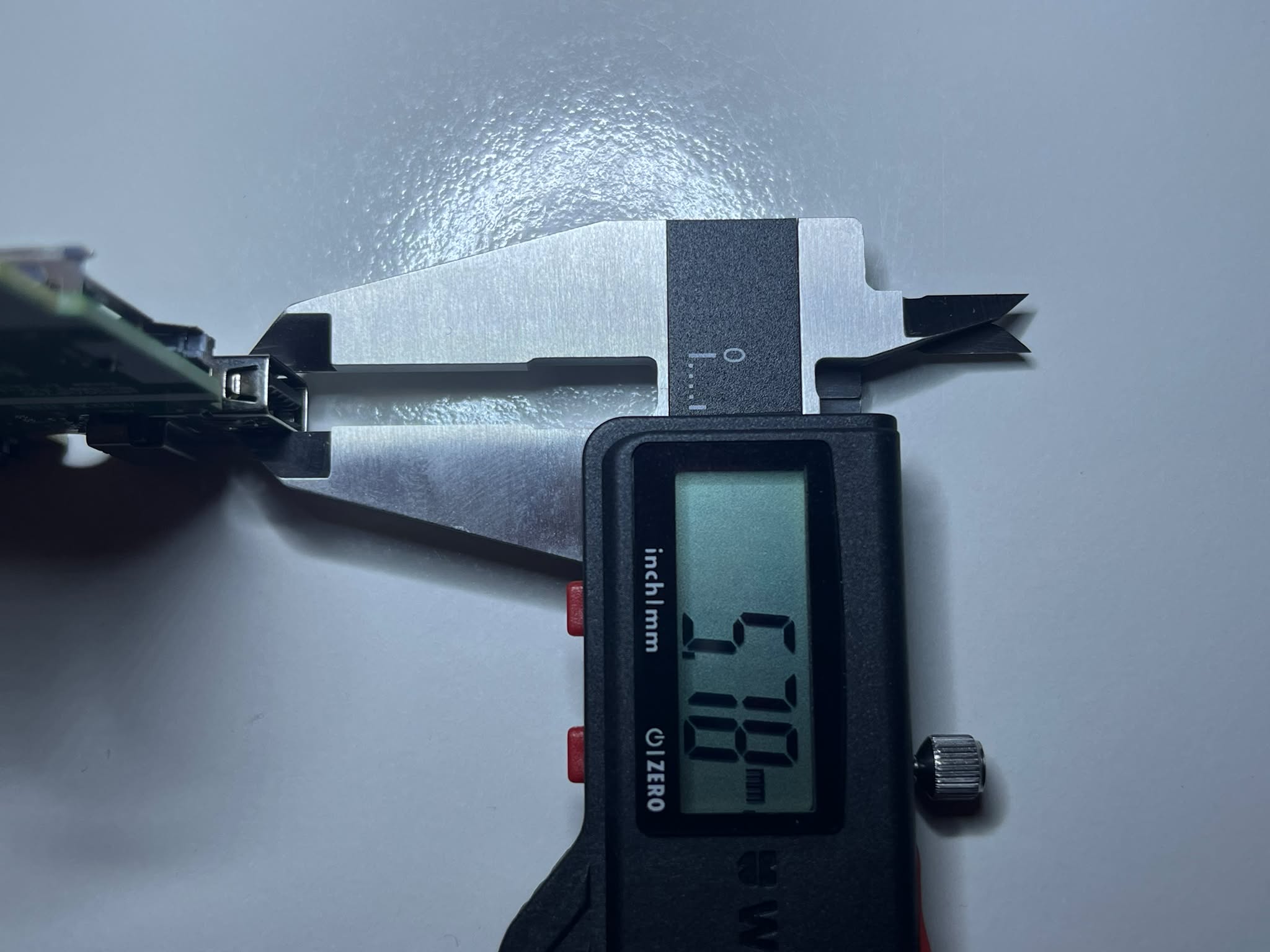

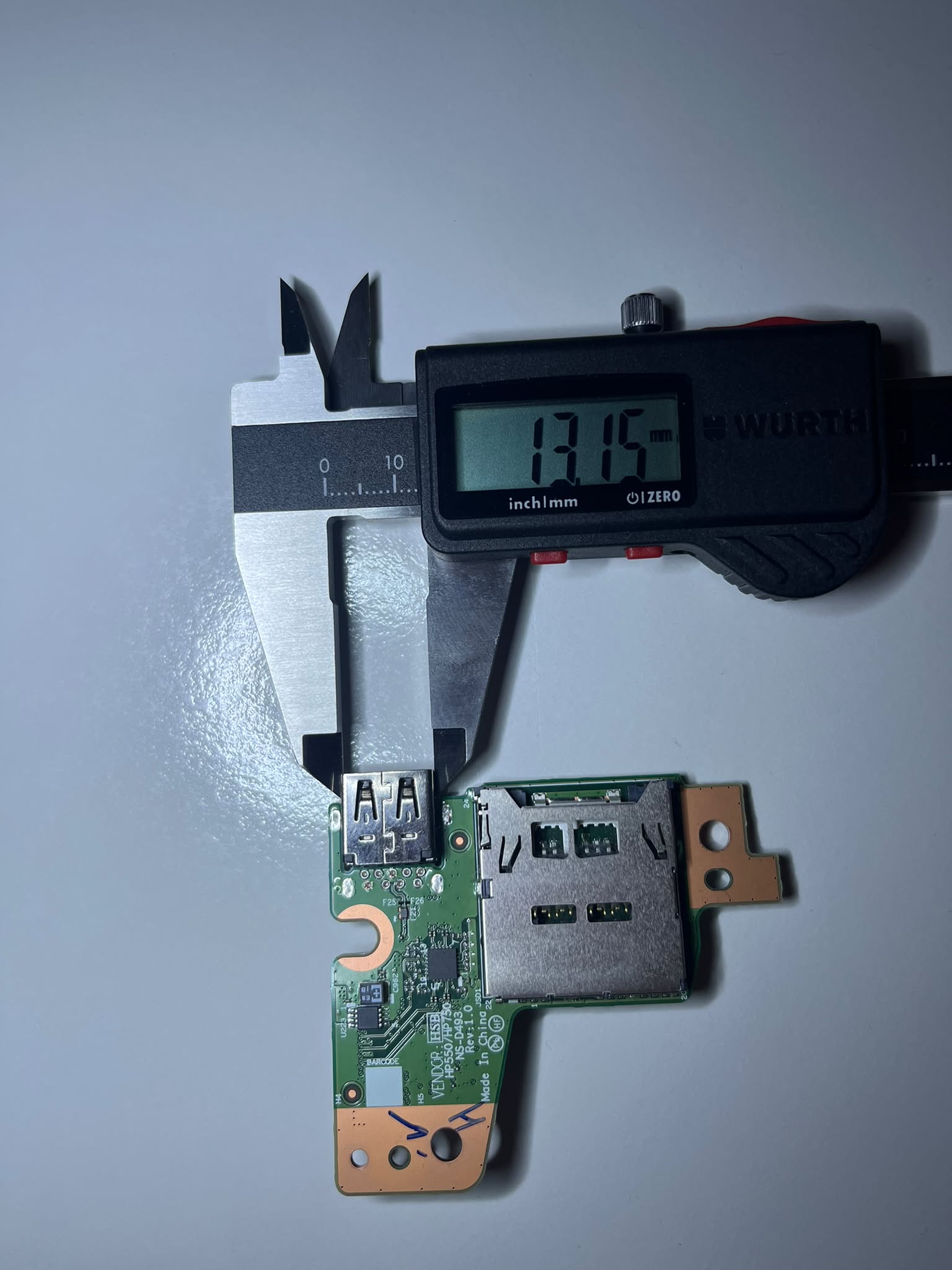

Hier die ersten beiden Messungen....



[F4T4L1TYftw]

Spontan würde ich denken eher schwierig 🤔
Vielleicht gibts ein Tüftlerladen in deiner Nähe, oder mit glück ist sowas in Repair Cafes am Start

Schliesst sich die Buchse denn kurz oder so ?
Wenn nein spricht ja erstmam nichts gegen die Weiterbenutzung.
WEnn mehr Usb gebraucht werden, kann natürlich Übergangsweise ein Hub benutzt werden.

Nachtrag.
Wär hier die passende dabei🤔 ?(ich weis wäre Overkill, aber dafür Schnell)

https://www.amazon.de/WiMas-Männlic...id=11296605861544951741-B0B18J82G3-&hvexpln=0



[K-551]

Hier die ersten beiden Messungen....

Na die Abmessungen von USB-Buchsen sind ja bekannt.

Es geht um die Befestigung und Position der Lötpunkte. Kleiner Überblick, was das so kompliziert macht:

• USB-Buchse: "Öffnung" nach oben oder unten
• welcher USB-Standard
• Position auf der Platine: Oben drauf, Unten drunter, auf 50% der Platinendicke, 40%, 30% usw. da dann zu welcher Seite
• Lötverbinder: Durchsteck oder SMD
• EM-Shield über den Kontakten oder nicht
• Rastermaß: welches Rastermaß haben die Lötverbinder? 2,54mm, 2mm, 1,24mm usw.
• Lötverbinder 1-Reihig oder 2 Reihig
• Befestigungs-/Masse-nasen: Wie viele, Abmessungen, Position, Richtung, Durchsteck oder SMD...

Das sind nur die Dinge die mir spontan einfallen.
Wie gesagt, da gibt es hunterte verschiedene USB-Buchsen.
Da durch Zufall den richtigen zu erwischen ist Glückssache.
Machs dir leicht und nimm das ganze Bauteil, auch wenns zeit- und kostentechnisch vielleicht erstmal nicht so angenehm ist.
Das umlöten wird dich auch noch nerven kosten, so wie ich das auf den Bildern sehe

Wär hier die passende dabei

Rein Optisch nicht.



[F4T4L1TYftw]

Schade, das wäre das schnellste gewesen was ich finden konnte :/

Danke an K-551 für die ausführliche Erläuterung

Also am besten ausbauen Hans , denn die Welt ist groß wenn es schnell gehen soll und so könnte man alles genauer sehen.


https://www.amazon.de/-/en/RUNCCI-YUN-Soldering-Recessed-Mounting-Replacement-silver/dp/B0CD7H2BLC/ref=sr_1_4?crid=1CVLF2JXO3WI5&dib=eyJ2IjoiMSJ9.Iik6j7H-Emf2XbBt5B9yJNv9-UQ0bzVvNucQypSmbAJfgajr0bjAygO0kIkYymx-3c095o4CZLI5sMZi_7AgglqaHYPgsDhR_C6POXKOE_5a1nrBQGn7wwnuNf38B63rfpP4ZCuF299bcGxJot54SAI2quUwxWU0ai8eMxMaM-zf--9y8VxdpD5g4oAKqyGKTit89OpZUpbQMnpHz_oIu3FHT3eoDL-qYsrvRjJQ65Q.VsB0OBJv1f6TBJu-uwEebuk-l9ObTQR-yETB4Awwu-c&dib_tag=se&keywords=usb+a+solder+female&qid=1782303123&sprefix=usb+a+solder+female,aps,93&sr=8-4
