Siemens Nixdorf W26361-W2-X-04 (Intel Slot 1 mit Pentium II 300) reagiert nicht

[shaadar]

Hallo,

ich habe für 60 € ein gebrauchtes Mainboardbundle bei Ebay gekauft, das Mainboard Siemens Nixdorf W26361-W2-X-04, 4x64 MB =256 MB SDRAM und einen Pentium II 300 mit passivem Kühler. Habe mich gefreut, das Board unterstützt theoretisch AGP 2x, wofür ich zwar Retrografikkarten habe, aber bislang kein Mainboard. Es war gut verpackt.

Als ich es eingebaut habe, gab es aber keine Reaktion mit einer Matrox G200 AGP 2x.

Ich habe dann die Nullmethode probiert.

( https://www.computerbase.de/forum/t...rm-rechner-bootet-nicht-null-methode.1550968/ (

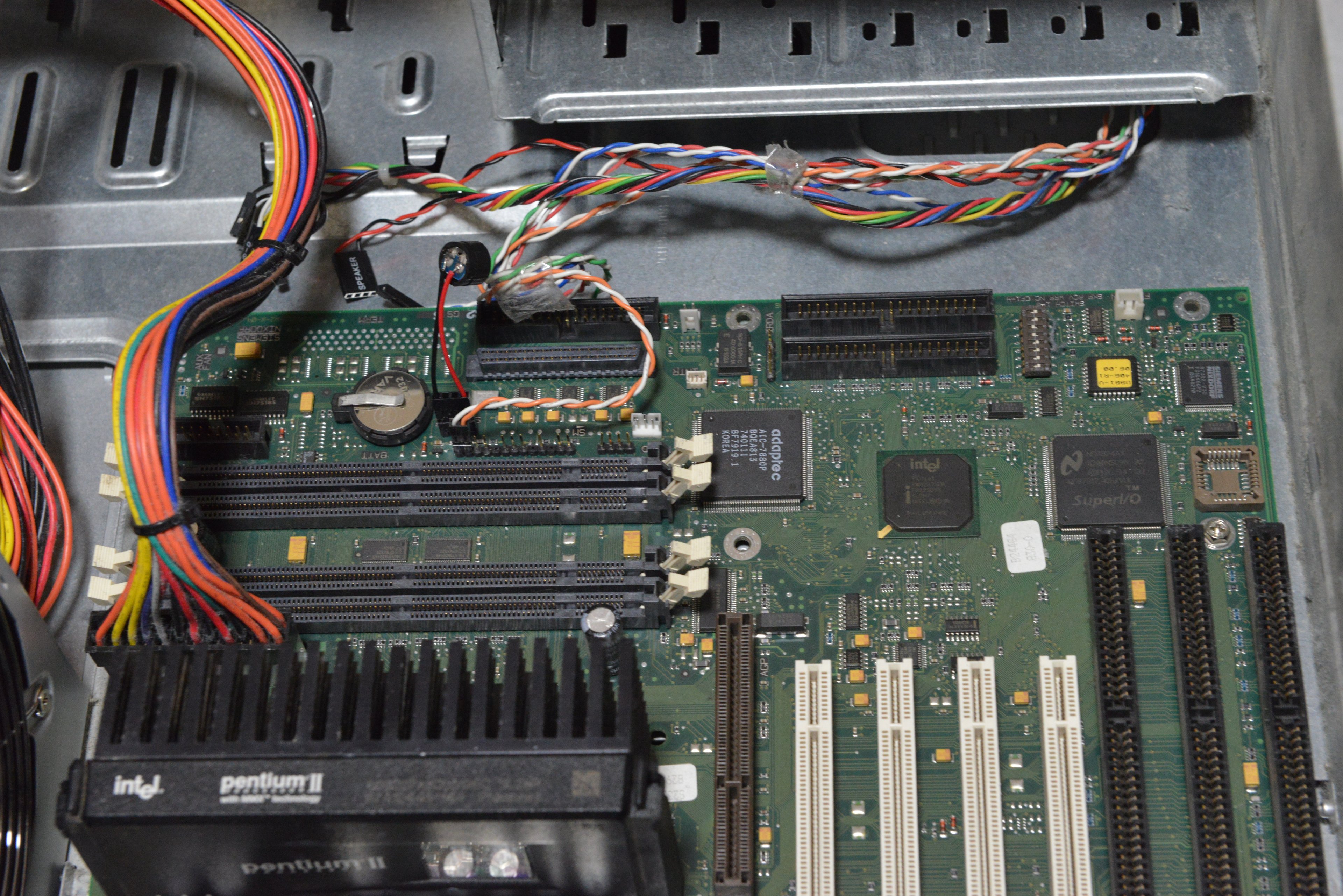

Nur Netzteil und CPU am Board und der Speaker. Es gibt keinen Beep. Der Netzeillüfter läuft nicht an.

Jetzt hoffe ich, dass ihr mir einfach sagt: Du musst den Powerswitch woanders stecken! Ein Handbuch habe ich im Internet nicht gefunden. Aber eine Frontpanel-Pinleiste (siehe Foto). Ich habe da mit dem Powerswitch alle Steckmöglichkeiten ausprobiert (hatte ja kein Handbuch). Aber mit dem „2 Pin nahe beieinander“-Stecker des Powerswitches kein Erfolg.

Der Powerswitch war vorgestern an anderer Hardware noch ok, das verwendete Netzteil auch (BeQuiet System Power B9 450W) (habe es trotzdem mit einem BeQuiet Straight Power E7-400W gegengetestet, ohne Erfolg).



Ich habe das Mainboard vorsichtig mit 4 Schrauben im Gehäuse festgeschraubt. Soll ich es nochmal auf Pappe legen und dann mit Nullmethode testen?

Ist es von Belang, dass das Mainboard rechts mittlere Höhe im Bild einen braunen Sockel für einen kleinen Chip hat, dort aber keiner steckt?



Sonst muss ich es wohl zurückschicken :- ( .



[VDC]

Aber eine Frontpanel-Pinleiste (siehe Foto). Ich habe da mit dem Powerswitch alle Steckmöglichkeiten ausprobiert (hatte ja kein Handbuch). Aber mit dem „2 Pin nahe beieinander“-Stecker des Powerswitches kein Erfolg.

Also statt des Steckers kannst du auch einfach eine metallischen Gegenstand zum Brücken nutzen und dann einfach durchgehen. Im Zweifel auch einfach mal "alle" brücken.

Die 4 separaten Pins rechts daneben haste auch mal getestet?



[dx1]

BIOS-Batterie ist frisch? Und wie stellt Du ohne Handbuch die DIPs (rechts neben den IDE-Anschlüssen)? Ist auf dem Board ausreichend Beschriftung?



[VDC]

https://theretroweb.com/motherboard...len-10-1083439.pdf-5f6755ed254c9740625783.pdf Hoffe es hilft und ja, in dem Braunen Sockel muss nix stecken.



[shaadar]

Danke für den Link. Ich schaue mir das Handbuch genau an.

Im Zweifel auch einfach mal "alle" brücken.

Alle sind möglich? Wenn ich jetzt einen Systemfan-Anschluss brücken würde, wäre das doch ein Kurzschluss in der Stromversorgung, das könnte doch was beschädigen?

BIOS-Batterie ist frisch?

Ist sie.



[VDC]

Alle sind möglich? Wenn ich jetzt einen Systemfan-Anschluss brücken würde, wäre das doch ein Kurzschluss in der Stromversorgung, das könnte doch was beschädigen?

An einem Frontpanel hängen idR ja nur Taster und LED, von daher ungefährlich.



[lowrider20]

Am Frontpanel bist mit dem Power On aber falsch. Das hat einen eigenen 2pin Stecker (2.3.2 im Handbuch). Der könnte beim ATX-Stecker sein.



[shaadar]

Hi,

ich habe den Power Connector gefunden. Er ist rechts neben dem Floppyanschluss und NICHT in der Handbuchgrafik eingezeichnet! Aber schön, er zählt RAM, Uhrzeit ist eingestellt. Jetzt müsste ich in Kürze WinXP installieren können.

Danke für die Hilfe bis hierhin!



[shaadar]

Und alles funktioniert! Meine Matrox Millennium G200 16 MB AGP 2x bringt im 3DMark2000 Default unter WinXP P2@233 MHz 619 Punkte. Ich hab noch 2-3 AGP 2x, die ich jetzt endlich auch mal testen kann. Vorher hatte ich nur AGP 4x-8x.

Dankeschön!



[kurgon181]

@shaadar Na endlich funktioniert was bei dir. 619 Punkte im 3DMark2000 sind aber wirklich nicht der Bringer, oder bist du mit deiner Millennium G200 wirklich zufrieden? Was sind das eigentlich für AGP-Karten, die du noch testen willst?



[shaadar]

Das sind natürlich AGP 2x Karten. Älter und begrenzter als AGP 4x 8x. Aber mit den Dingern habe ich den PC kennengelernt, damals als Kaufmann in der Ausbildung. Ist ne gute Erinnerung. Unter den Jungs waren die neu erschienenen Grafikkarten Straßengespräch Drei Freunde von damals kenne ich noch. - Für AGP 4x 8x habe ich immerhin eine HD 4650 da, die HD 4670 AGP war damals das stärkste, was es noch gab, bevor nur noch PCIe-16x gefertigt wurde. Ist Liebhaberei, aber freut mich. Manchmal Retro basteln. Mein stärkster Retro-PC ist ein Pentium 4 1700 mit 512 MB RDRAM @ HD 3650. Ich will die HD 4650 schonen.

Die G200 kann über 1000 im 3DMark2000 bringen, aber die Pentium 2 CPU in dem Slot 1-AGP 2x-Board hat nur 233 MHz passiv gekühlt. Ein 333 MHz-Modell könnte ich mal probieren. Aber jetzt ist es auch wieder genug, mehr Geld ausgeben dafür würde den Frühling ärgern
