SIS 630 Norden und Süden unter einem Chip?

[x16]

Soweit ich das verstanden habe sitzt bei dem Chipsatz SIS 630 die Northbridge und Southbridge (SiS950) und auch noch der Grafikchip in einem einzelnen Chip. Trotzdem wird ja wohl die "Southbridge" SiS950 für die I/O's zuständig sein oder nicht?

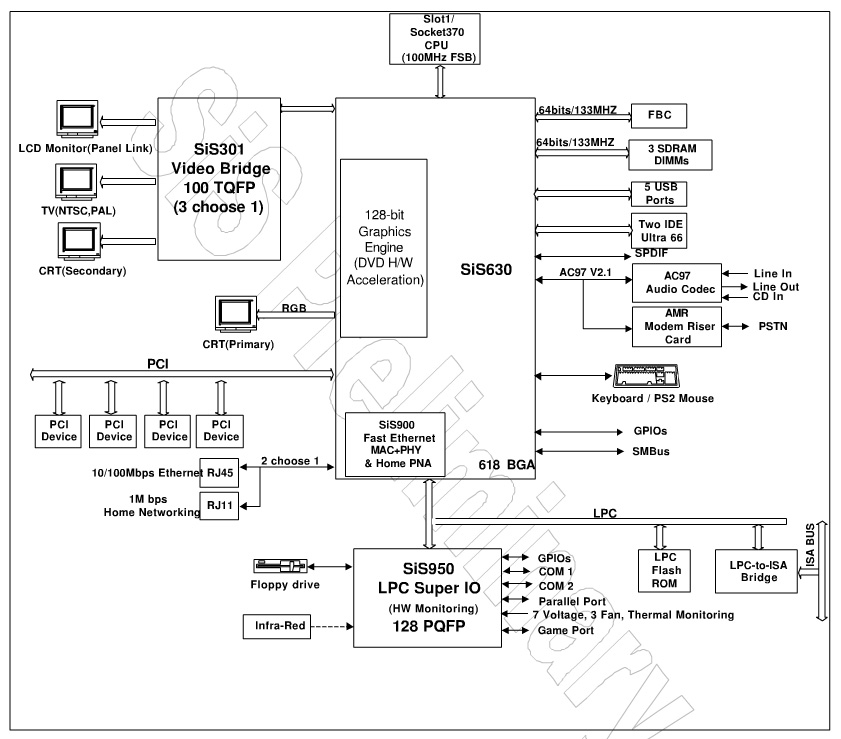

Folgende Grafik zum Chipsatz irritieren mich aber. Warum sind denn auf dem Bild PCI Ports, Audio, Tastatur, USB usw. alle an die Northbridge gezeichnet und nicht an den SiS950?



[CalvinDeepBlue]

Augenscheinlich hat der Hersteller die Funktionen mit Absicht so gelegt da in diesem Dokument auch die "abgespeckte" Version ohne Southbridge aufgeführt wird und auch dort die USB Ports an der Northbridge hängen, somit hat man augenscheinlich nur die "verzichtbaren" Legacy Anschlüsse in die Southbridge verlegt. Bei solchen alten (Sockel 370 Basis) Boards war die Aufteilung durchaus etwas anders als das was einem heute so begegnet ...



[x16]

Hehe, genau von dieser Seite habe ich das Bild. Schade, dass man das Datenblatt nicht herunterladen kann.

Danke.
