Speaker anschliessen

[chinmera]

Hallo Leute.

Ich habe ein Cooltek Antiphon Gehäuse.
Mainboard habe ich das Gigabyte GA-B150-HD3P.

Habe soweit alles angeschlossen.

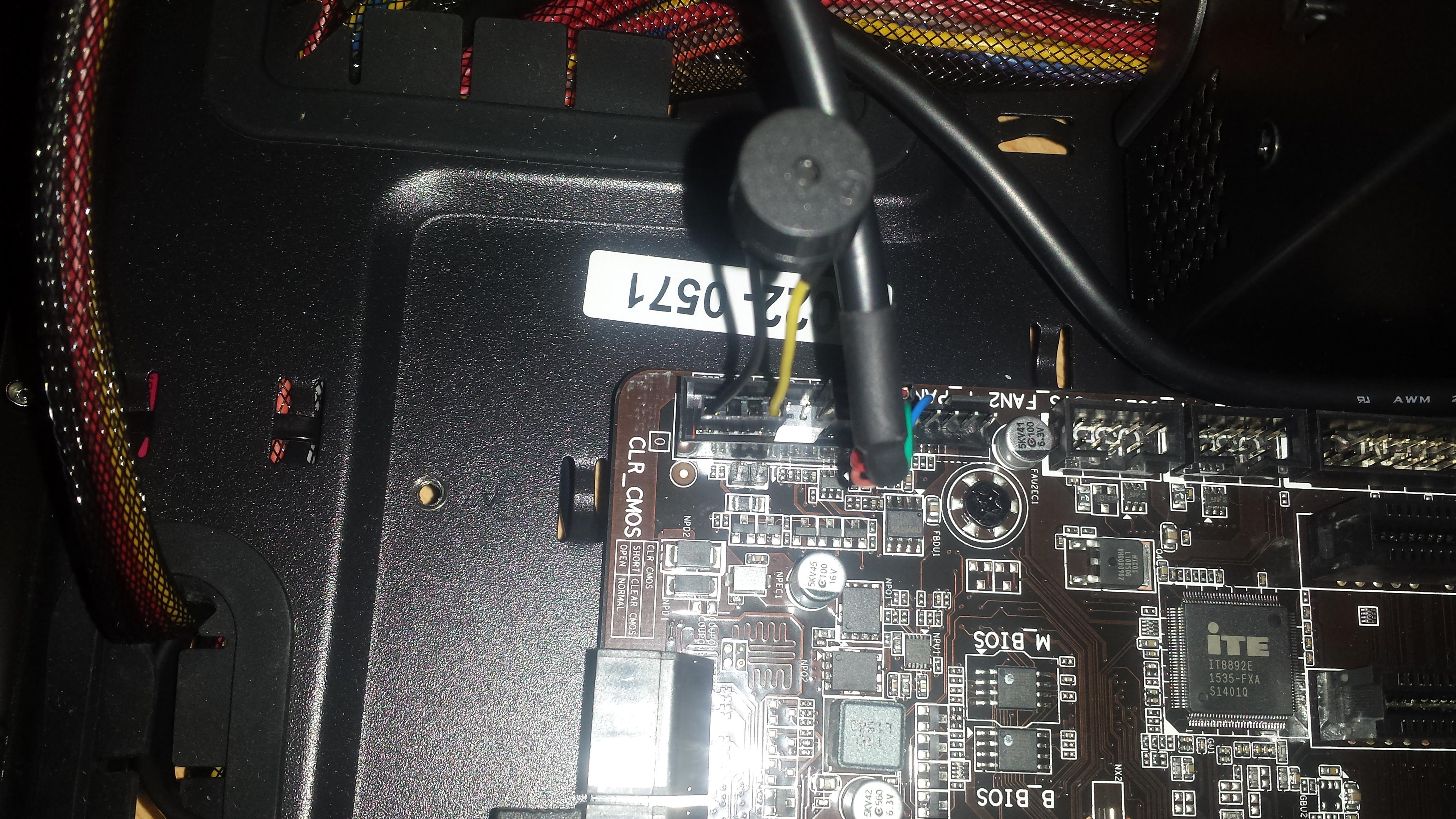

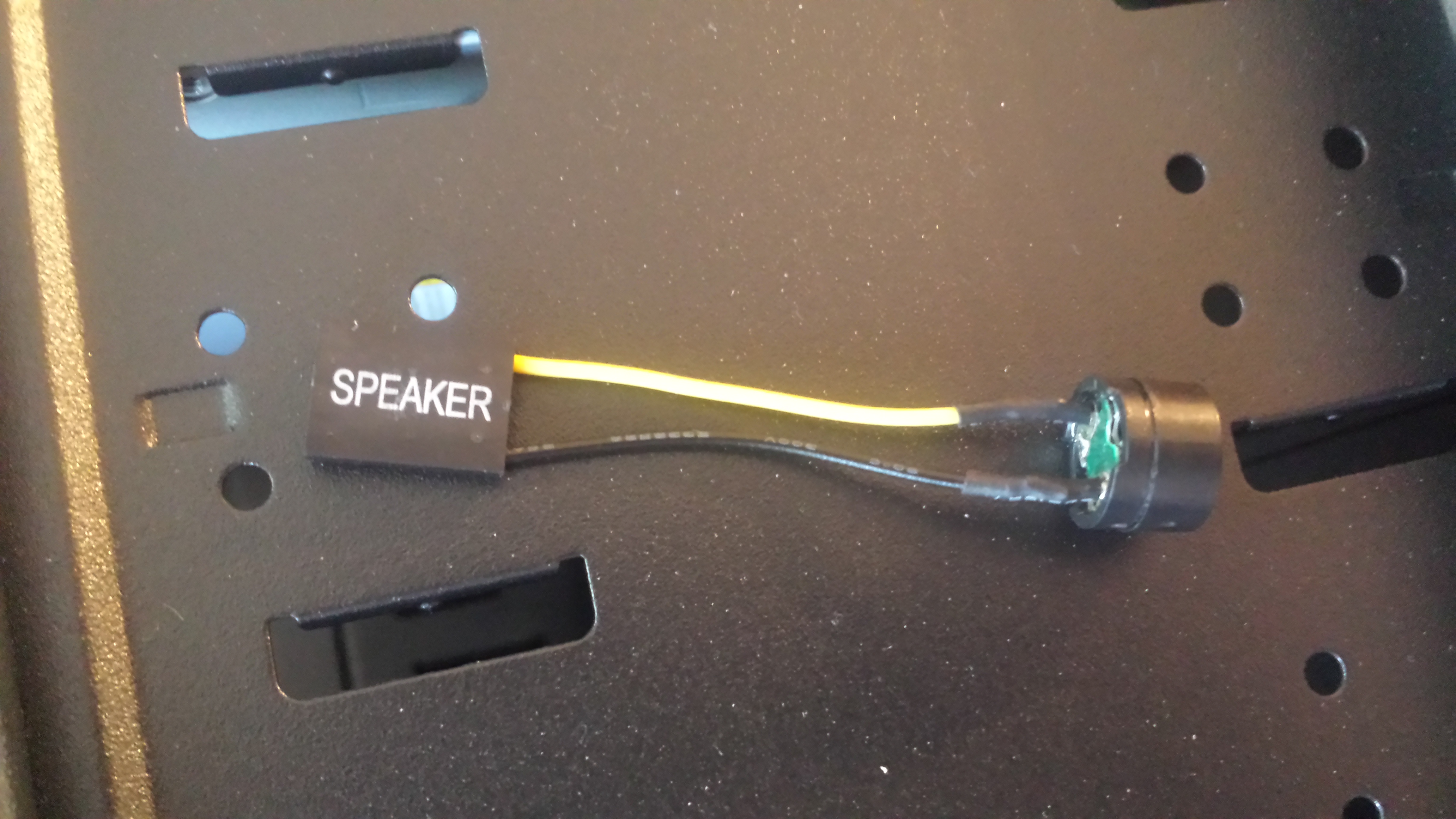

Nur dem Speaker habe ich Probleme.

Die Kabeln mit HDD, Reset, Power usw. habe ich angeschlossen.

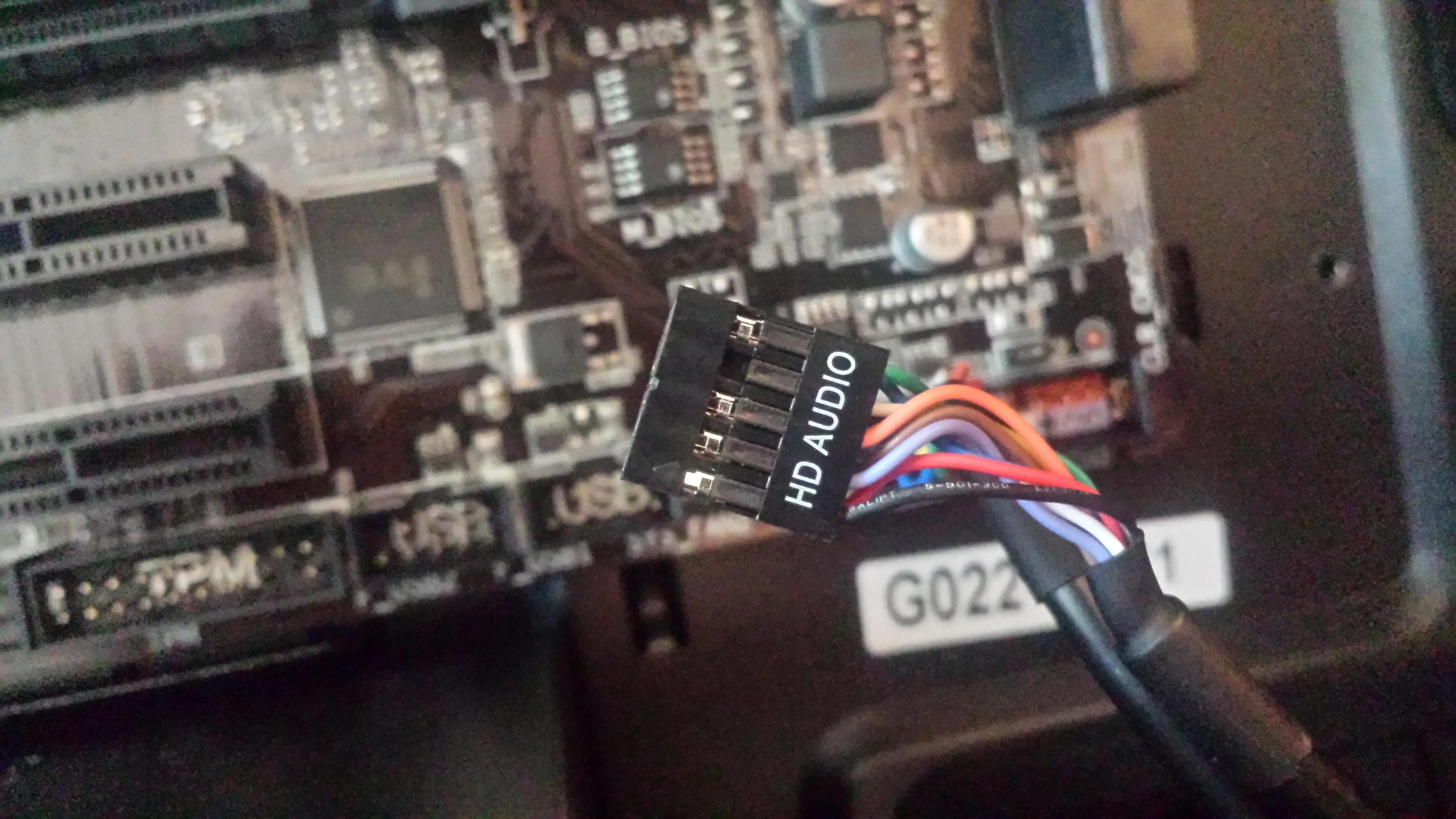

jetzt habe ich noch den Audio HD Pfostenstecker vom Gehäuse und den Speaker.

wo schliesse ich die an ??

Dort wo noch frei ist passt der HD Stecker aber dann kann ich den Speaker nicht anschliessen.
Stecke ich den Speaker an bleibt der Pfostenstecker übrig.

Oder brauch ich den Speaker gar nicht ???

Danke für die HIlfe



[Mr. Black]

Brauchst du eigtnlich nicht. Nur wenn du Probleme hast z.B. dass der PC nicht startet, dann ist es hilfreich die Fehlercodes zu hören.
Aber schau im Handbuch, wo die entsprechenden Anschlüsse sind auf dem MB.



[bengel40]

was sagt den das Handbuch ?



[mugam]

Der HDAudio und Speakeranschluß sind NICHT identitisch ...

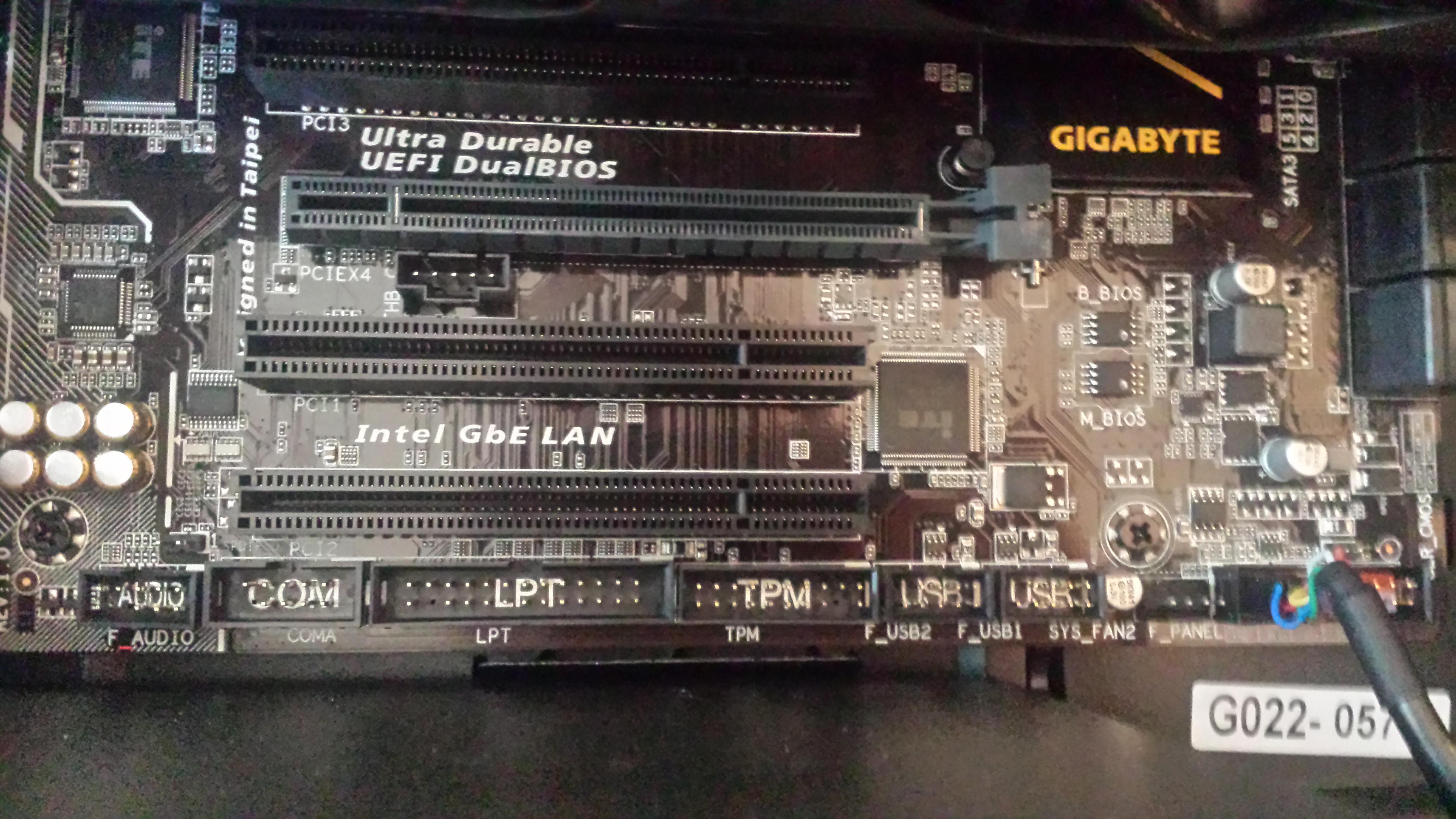

Der HDAudio-Stecker hat absolut nichts an den abgebildeten Front-Panel-Anschlüssen (Bild2) zu suchen!



[chinmera]

Finde ich nichts wegen einen 2. Anschluss.



[AdoK]

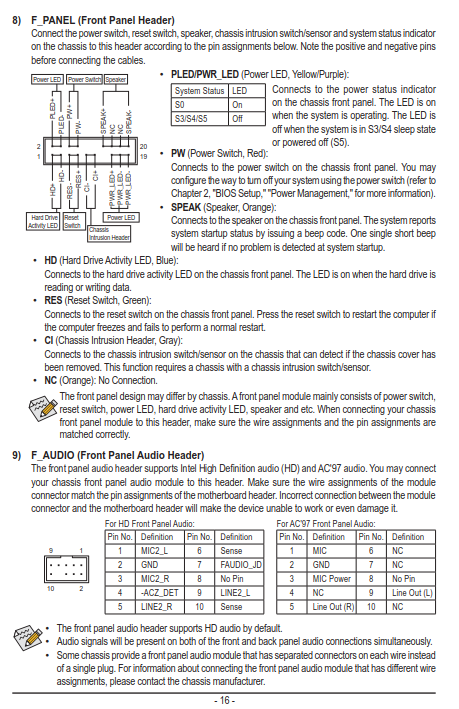

Speaker und Kabel für Front-Audio siehe Handbuch


beides ist auf der Seite.



[mugam]

Oh Mann, ganz links steht doch deutlich lesbar F_Audio, da gehört der HDAudio-Stecker drauf ...



[chinmera]

Was stecke ich nun an den F-Panel anschluss an ?? den Speaker oder den HD Stecker ?



[mugam]

Am F-Panel kommt der Speaker dran an die entsprechenden Pins, an F_Audio der HD_Audio wie schon geschrieben ...

Wie kommst du überhaupt auf die Idee, den HDAudio am F-Panel anzuschließen, die Belegung steht doch eindeutig im Handbuch ... siehe Beitrag von Adok



[chinmera]

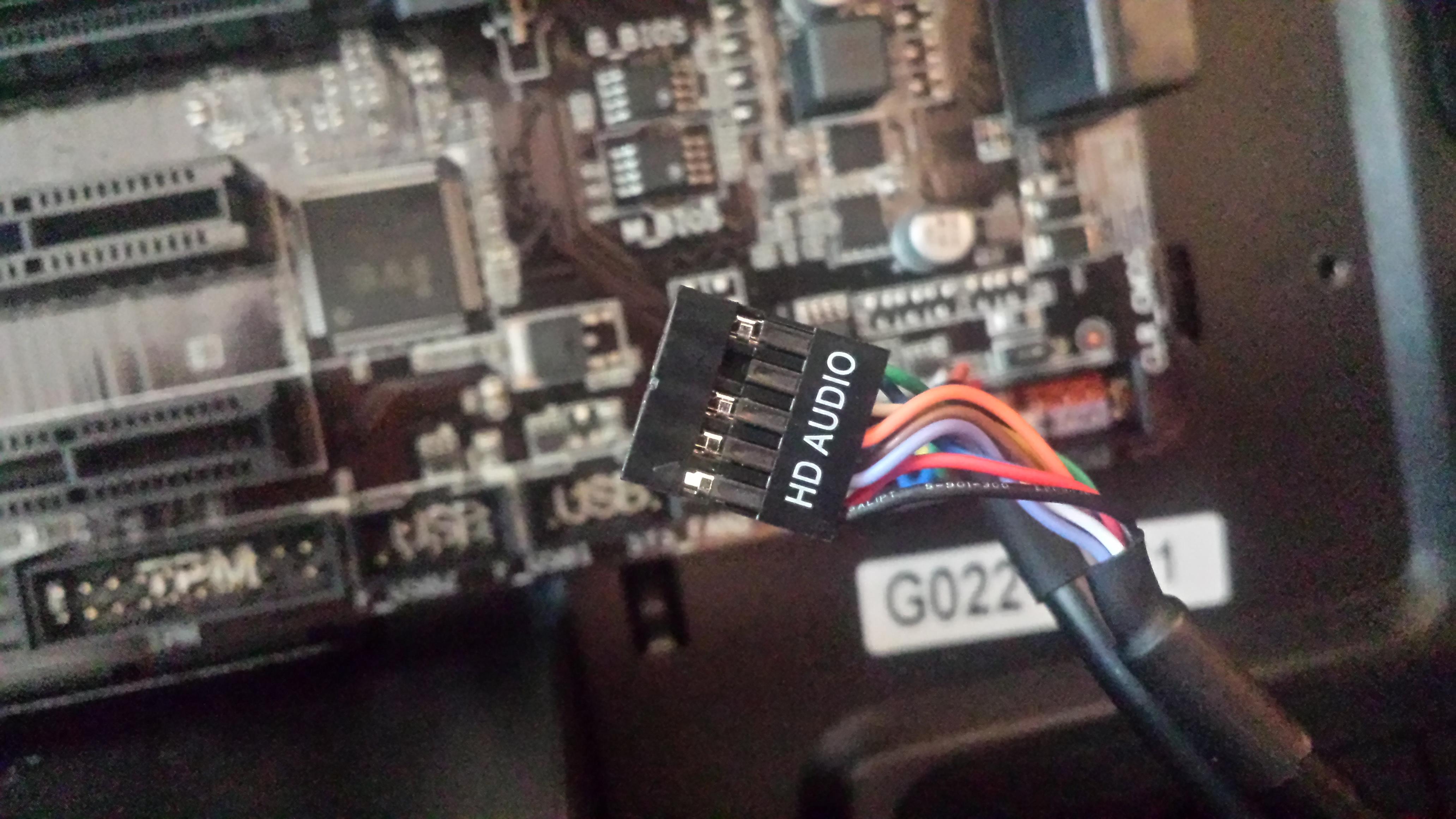

Weil der HD stecker keine Nase hat. Der F_Audio Anschluss aber schon.

Deshalb.



[mugam]

Oh weh, der arme PC ...



[chinmera]

Oh weh, der arme PC ...

Was soll das wieder heißen ???



[AdoK]

Du hast doch sicherlich mal verfolgt wo das Kabel vom HD Audio Stecker hin führt. Der führt zu 100% nach vorne in/ an die Front zu den Front-Audio-Anschlüssen.

Nun guck dir noch einmal das Screenshot aus dem Handbuch und den unteren Stecker und dort mit 9) bezeichnet an. Da steht 'Front Panel Audio Header'. Machts nun 'klick' bei dir?



[chinmera]

Jetzt schon. Danke.

War mit nicht sicher. Deshalb habe ich gefragt.

Ich dachte mir nur: Stecker ohne Nase kommt sicher nicht in den Anschluss mit einer Auskerbung wie im Handbuch.

Ergänzung (21. April 2016)

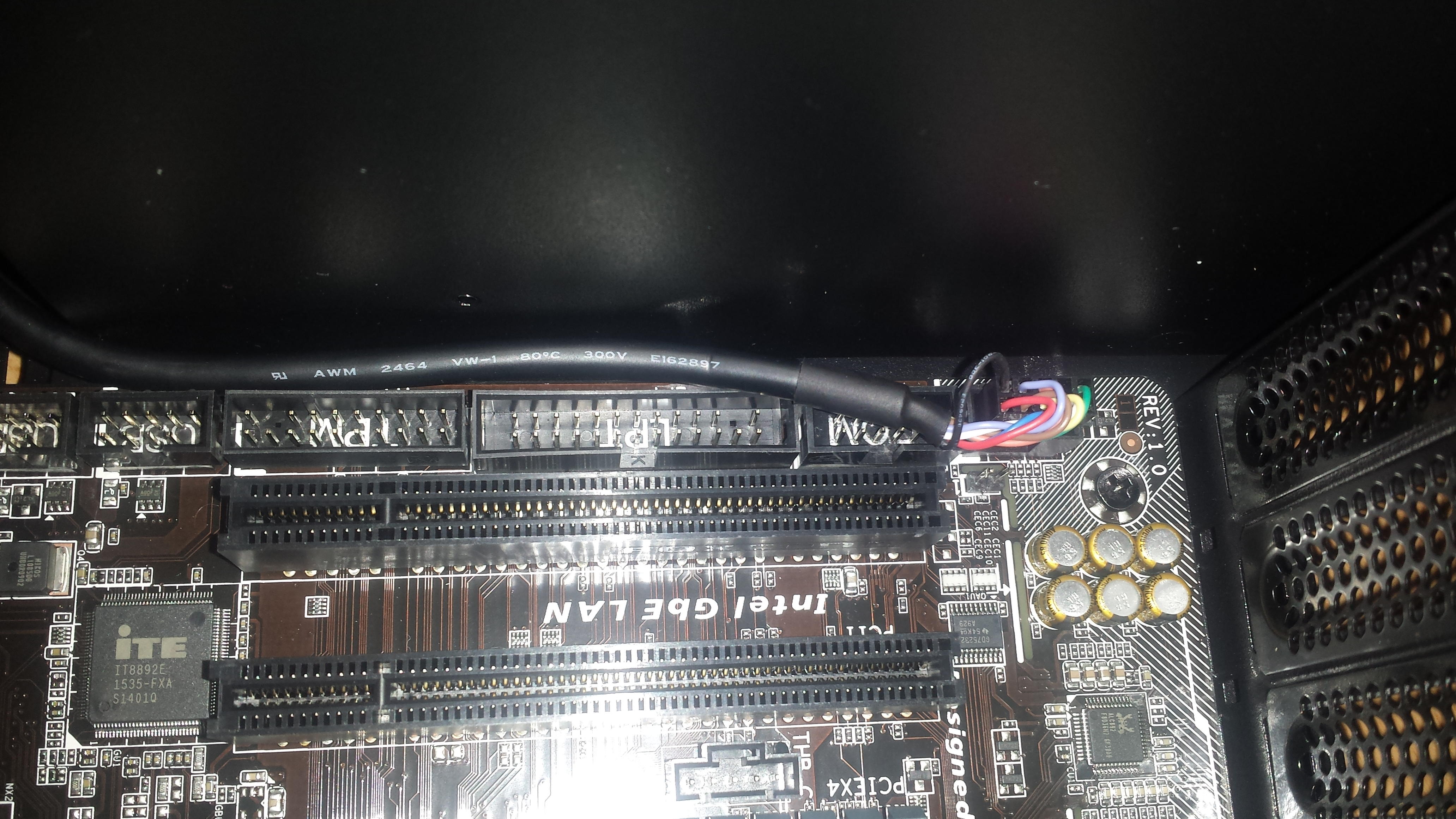

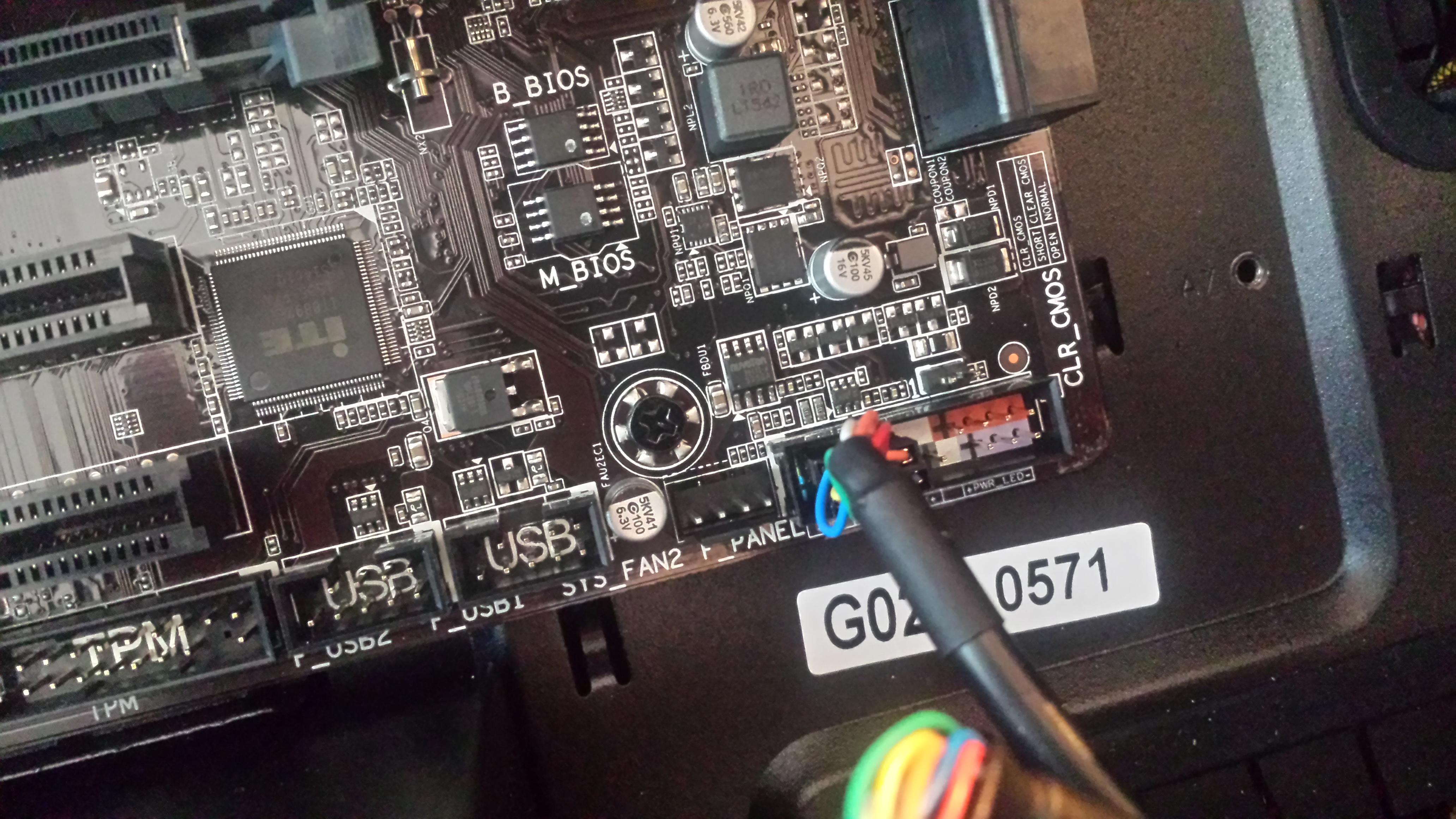

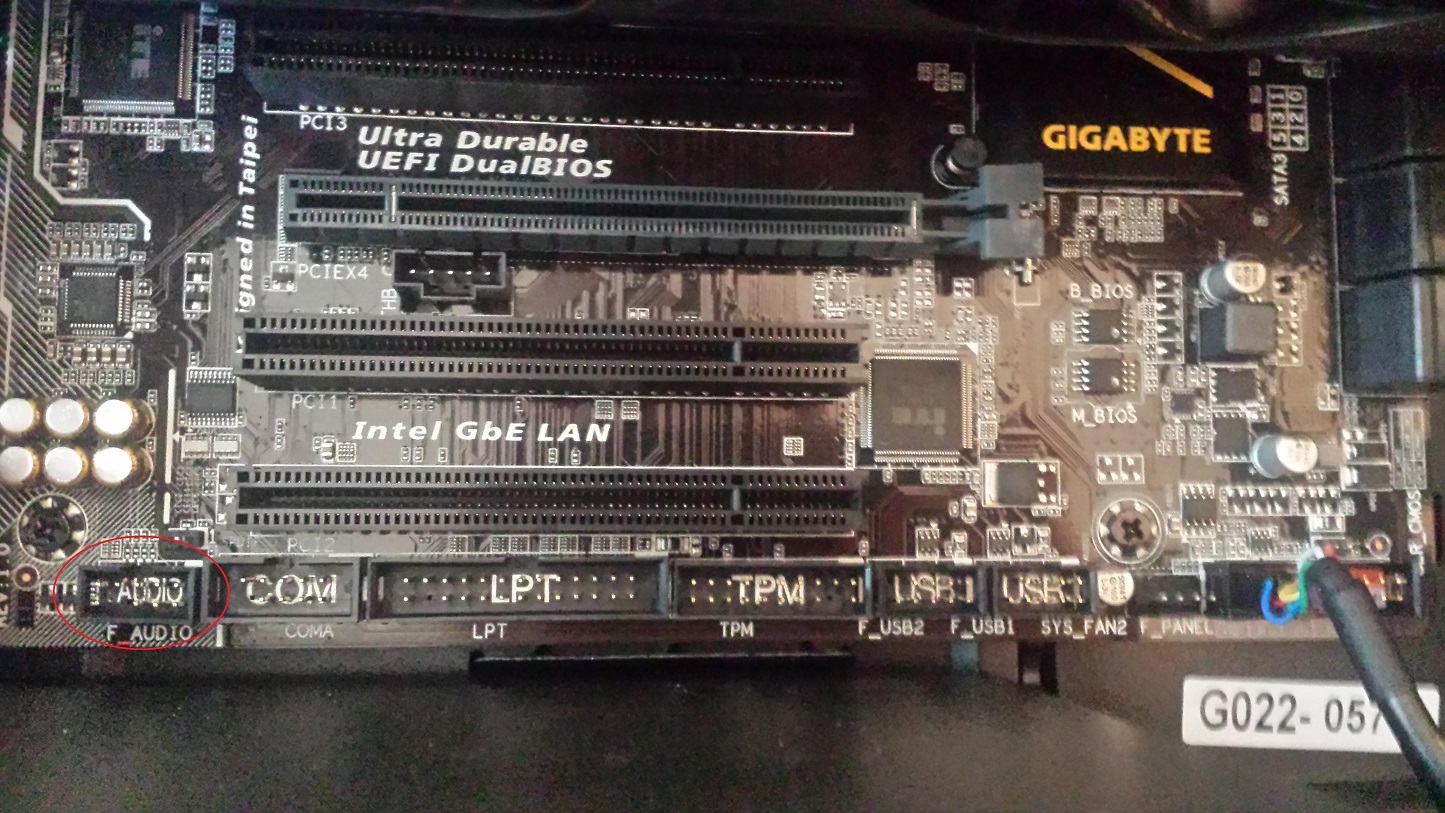

Also müsste es so passen.

Stimmt ?
