SSD für Mini Mini PCI Express Card slot / Lenovo B560

[Squicky]

Hallo

Ich möchte ein älteres Notebook mit einer SSD aufrüsten.

Notebook:
Lenovo B560 Model 4330
Das Notebook hat ein Mini PCI Express Card slot
https://download.lenovo.com/UserFil...B560/Lenovo B560 UserGuide V1.0 (English).pdf
https://www.notebookcheck.com/Test-Lenovo-B560-Notebook.45100.0.html

Natürlich kann die 2,5 Zoll HDD gegen eine 2,5 SSD ausgetauscht werden. (Samsung 860 EVO oder 870 EVO)

Gibt es für den Mini PCI Express Card slot eine SSD?
Kann man dort eine M.2 2242 SSD einbauen?
Wenn ja, welche? (M.2 PCIe oder M.2 SATA ?)
https://geizhals.de/?cat=hdssd&xf=4...=at&hloc=de&plz=&dist=&mail=&sort=t&bl1_id=30

Danke :-)



[EDV-Leiter]

Wenn es ein MiniPCIe Steckplatz ist wird sicher keine M.2 SSD reinpassen.
Eventuell kann der Slot aber mSATA. Sollte aber alles in der Dokumentation stehen.



[TheZonk88]

Aus dem von dir verlinkten Review
"Zweites Detail ist der unbelegte Mini PCIe Schacht (Full Size).
Diese Option taugt aber nur für technisch versierte Anwender, denn das BIOS muss jede hier eingesteckte Erweiterungskarte explizit unterstützen.
Im Markt gibt es zahlreiche SSD-Speicher (PCIe Mini Cards) für den Mini PCIe Schacht."

D.h du brauchst einen MiniPCIe zu M.2 adapter



[Squicky]

Aus dem von dir verlinkten Review
"Zweites Detail ist der unbelegte Mini PCIe Schacht (Full Size).
Diese Option taugt aber nur für technisch versierte Anwender, denn das BIOS muss jede hier eingesteckte Erweiterungskarte explizit unterstützen.
Im Markt gibt es zahlreiche SSD-Speicher (PCIe Mini Cards) für den Mini PCIe Schacht."

D.h du brauchst einen MiniPCIe zu M.2 adapter

Laut dem Review gibt es SSDs für Mini PCIE Slots.
Deine Ausage ist aber, dass eine SSD nur mit einem Adapter möglich ist?



[TheZonk88]

Richtig und richtig.

https://geizhals.de/?cat=hdssd&v=e&hloc=at&hloc=de&sort=t&bl1_id=30&xf=4836_13
Sollten jene sein, welche im Review erwähnt werden.

Um aber die von dir angesprochene M.2 2242 zu nutzen, benötigst du den von mir erwähnten Adapter.

Bedenke halt auch den punkt der BIOS Kompatiblität.

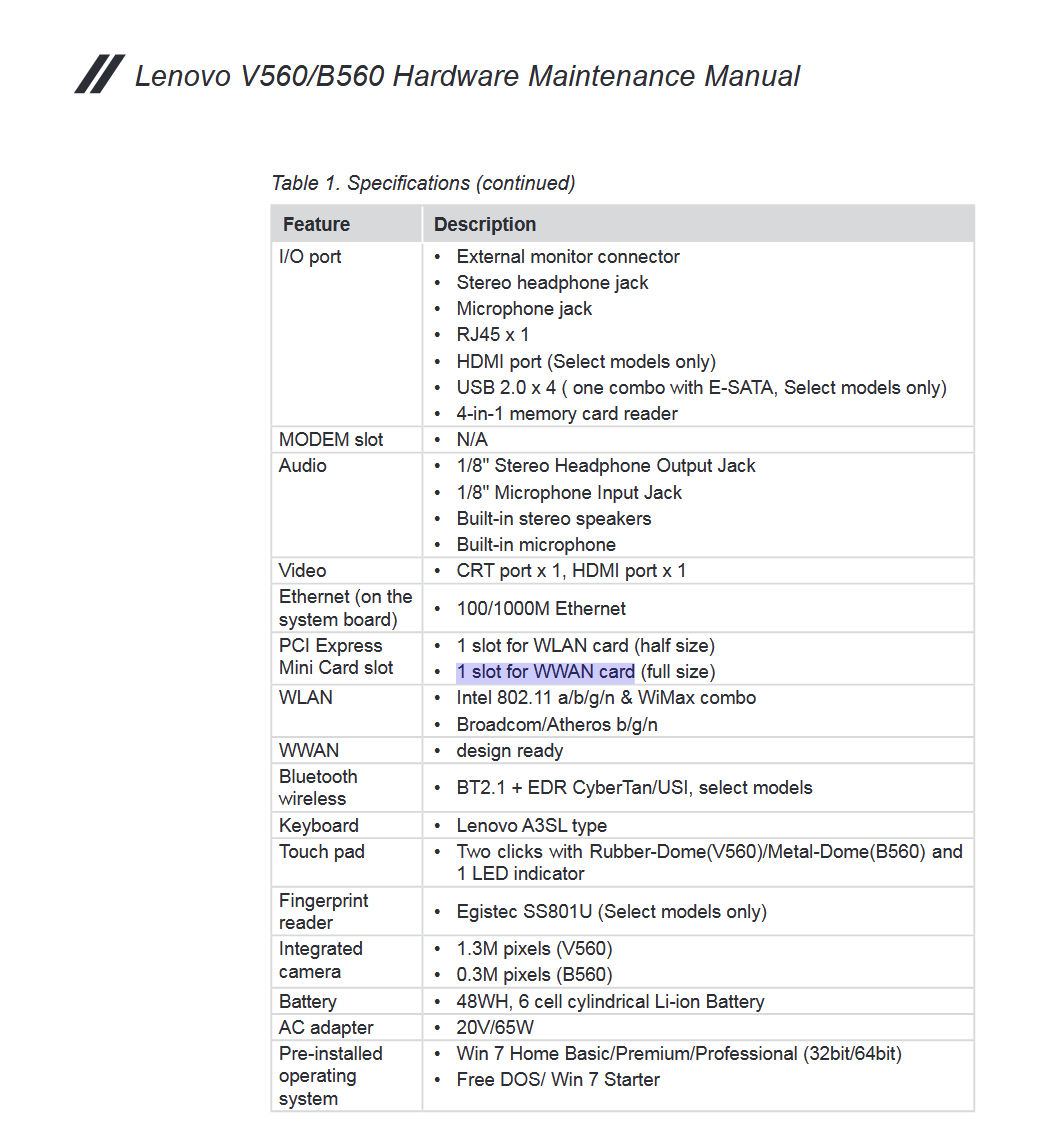

Problem ist nur ->

https://download.lenovo.com/UserFil...V560B560 Hardware Maintenance Manual V2.0.pdf



[Amaoto]

Das ist zunächst nur ein mini-PCIe-Slot. mSATA ist zwar mechanisch, aber nicht elektrisch kompatibel. Es gab zwar auch SSDs für mini-PCIe (z.B. Super Talent FEM32GHDL), aber die sind heute selten, haben vergleichsweise geringe Kapazitäten und werden wahrscheinlich - wenn sie vom Notebook überhaupt erkannt/akzeptiert werden - nicht bootfähig sein.



[mkossmann]

https://geizhals.de/?cat=hdssd&v=e&hloc=at&hloc=de&sort=t&bl1_id=30&xf=4836_13
Sollten jene sein, welche im Review erwähnt werden.

Nein, eher nicht. Alle dort gelisteten SSDs haben mSATA-Schnittstelle und werden nur funktionieren, wenn der Slot auch auf mSATA umschaltbar ist. Und die Adapter von miniPCie auf M2 , die ich gefunden gehen auf M2 E-Key Belegung, übliche M2 SSDs haben aber die M-Key Belegung.



[TheZonk88]

^Deshalb mein Hinweis auf die Manual

https://geizhals.de/delock-minipcie-m-2-ngff-62654-a1738234.html + https://geizhals.de/?cat=hdssd&xf=4836_5~9903_2

Aber wird halt auch nicht funktionieren, da scheinbar nur WWAN möglich ist.
