turtle beach px22 Stecker Deffekt neu machen

[Astalavista1990]

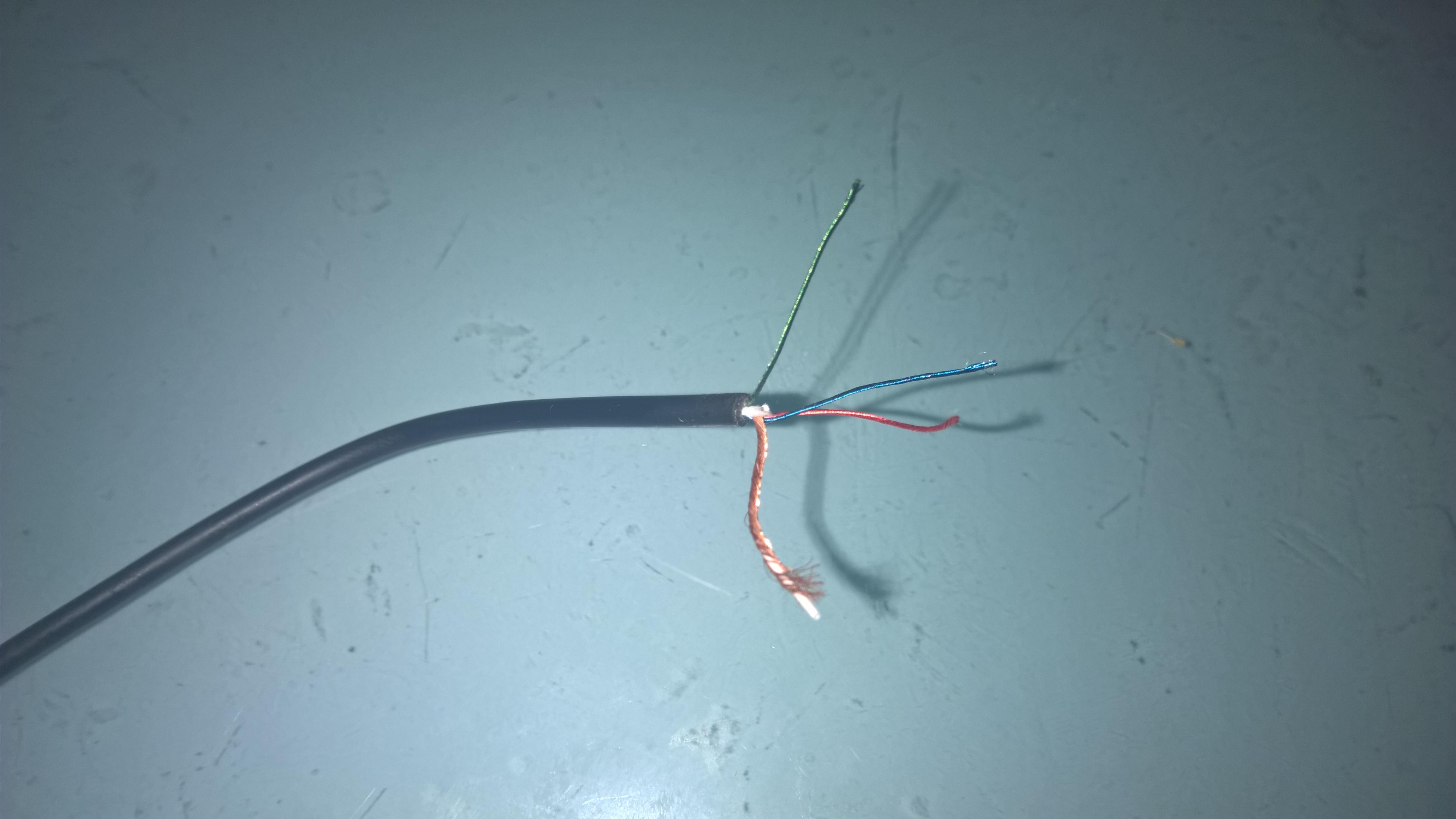

Hey Leute habe ein kleine Problem mit dem Headset unzwar ist einen Freund von mir das Headset der Stecker abgebrochen , ganz genau handelt es sich um ein turtle beach px22 , jetzt habe ich mal das kabel auf der Stecker seite aufgeschnitten siehe bild . Nun wollte ich ein klinken stecker wieder dran machen dachte mir bei audio geräten ja soweit kein Problem da aber hier ein Rotes,blaues,schwarzes Kabel ist und irgend was anderes was ich nicht kenne frage ich lieber jetzt bei euch nach .

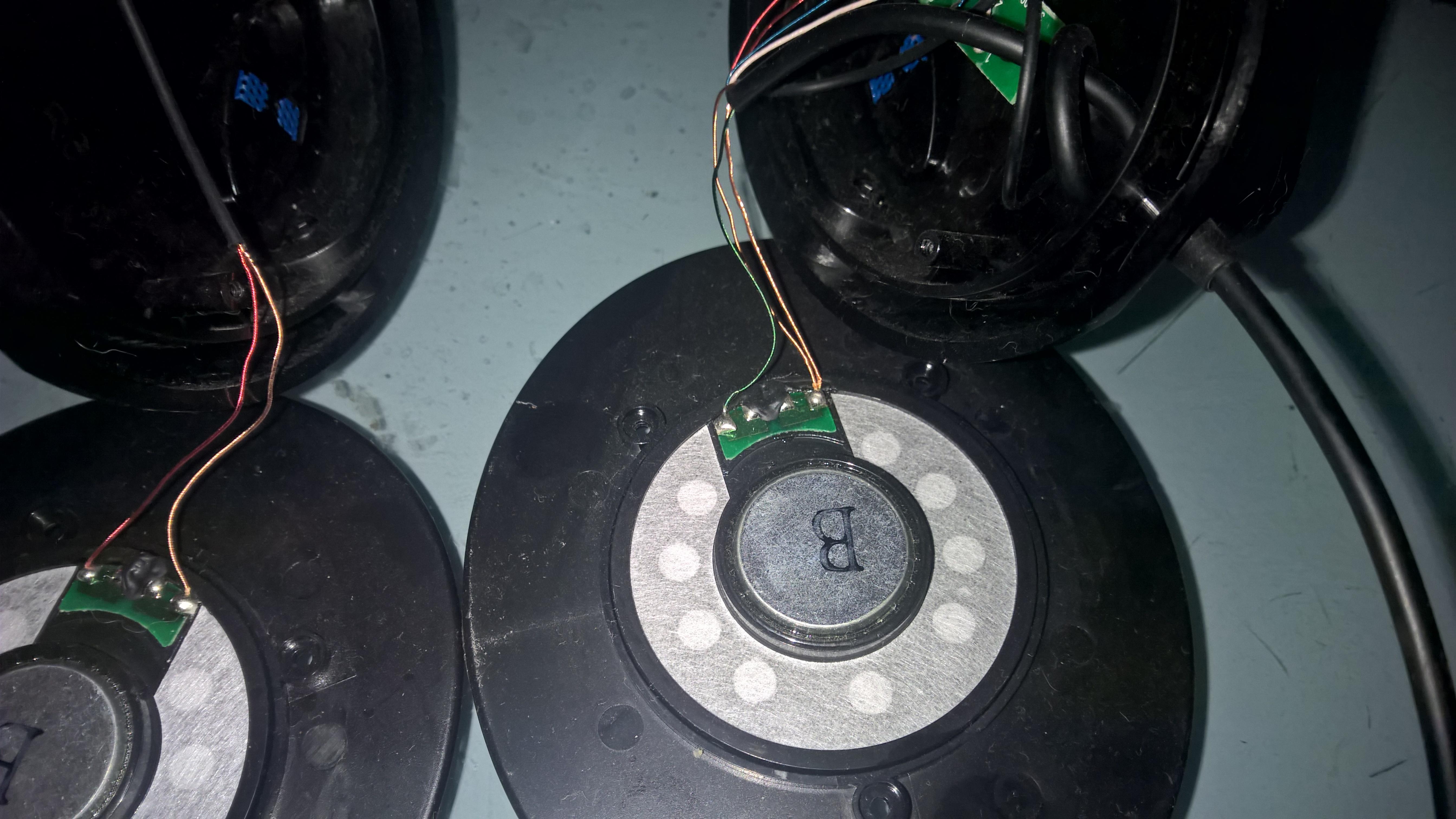

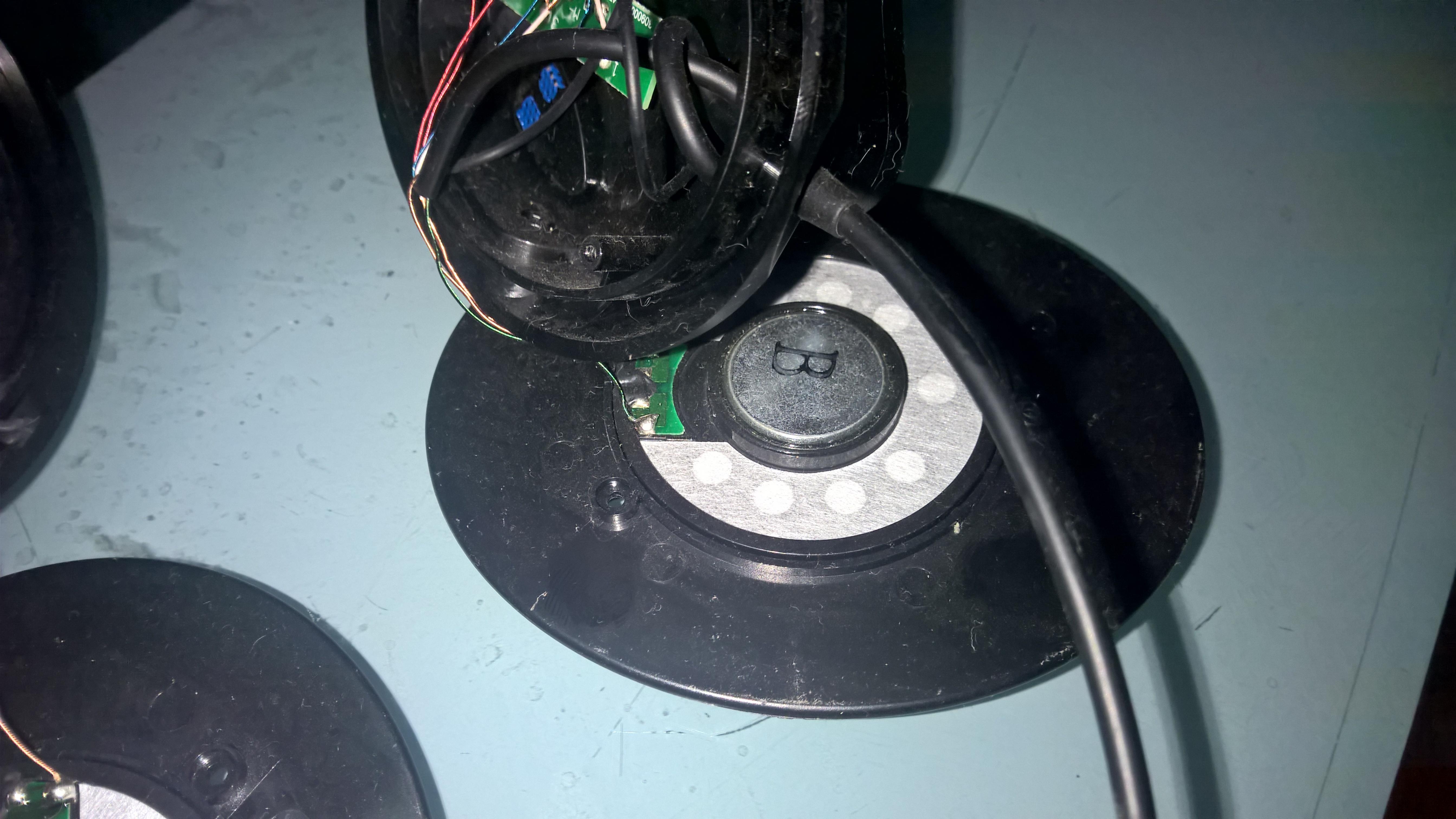

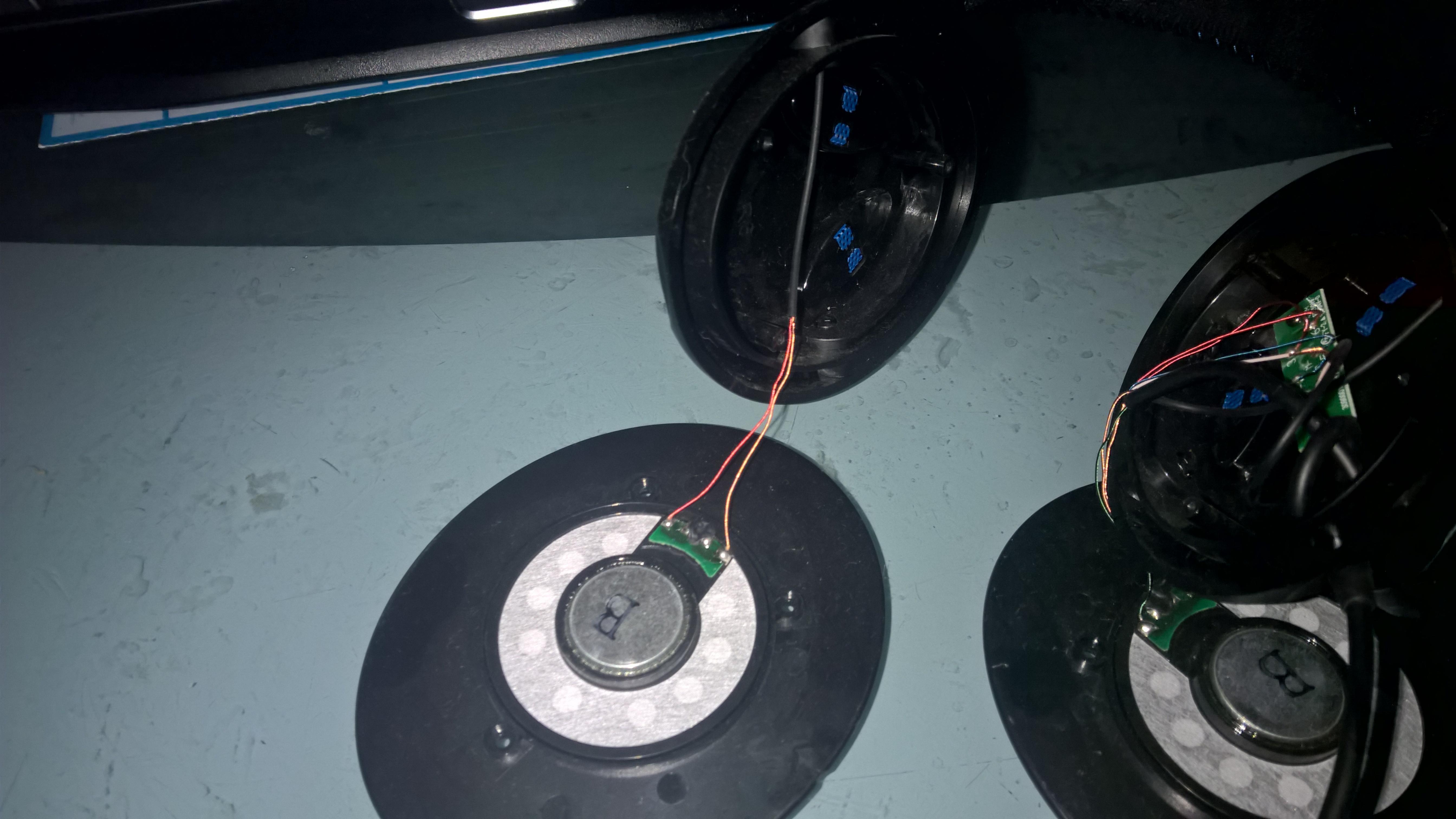

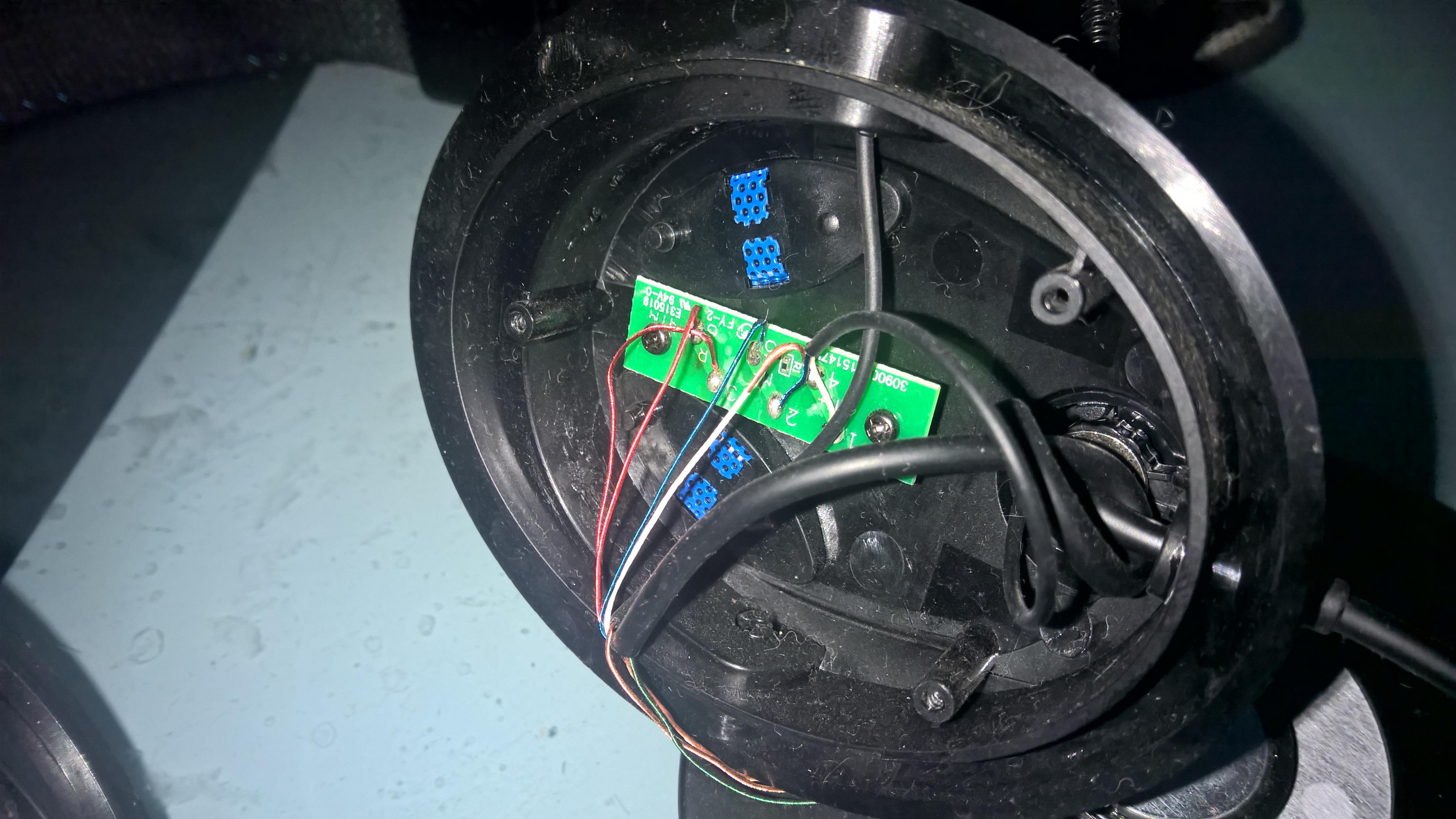

Anbei die Fotos vielleicht könnt ihr mir sagen wie ich an ziel komme das alles wieder so funktioniert wie am Anfang wäre nett

mfg
Astalavista1990



[itm]

Soviele Kabel? USB Stecker



[Astalavista1990]

Soviele Kabel? USB Stecker

Ja scheinbar gibt es ein adapter der dann angeschlossen wird im video zu sehen noch dazu ein anderer link den ich gefunden habe

https://www.youtube.com/watch?v=68FGrFOrhfo

https://de.ifixit.com/Device/Turtle_Beach_PX22



[Brudertuck]

Die 4 Leitungen machen schon sinn.
Linker LS
Rechter LS
Micro
Masse

Das ganze muss richtig auf den Klinkenstecker aufgelötet werden. Ist der alte Stecker noch da? evtl. sieht man ja wo welche Farbe hin muss.



[Astalavista1990]

Die 4 Leitungen machen schon sinn.
Linker LS
Rechter LS
Micro
Masse

Das ganze muss richtig auf den Klinkenstecker aufgelötet werden. Ist der alte Stecker noch da? evtl. sieht man ja wo welche Farbe hin muss.

Leider nicht mehr vorhanden kinder halt eben Kann man da trozdem noch was machen stecker kann man ja neu kaufen conrad etc ? eventuell.



[Brudertuck]

Hab hier was gefunden:
The following cable wire colour to 4 pole plug as follows:

Green - tip;

Red - ring 1;

White - ring 2;

Blue and copper twisted and soldered to - sleeve/ring 3.



https://de.ifixit.com/Answers/View/283684/Need+to+replace+4-pole+plug+cable

Ergänzung (26. Juni 2016)

Und ja, den Stecker krieste überall, Conrad, reichelt, amazonas...



[Astalavista1990]

Hab hier was gefunden:
The following cable wire colour to 4 pole plug as follows:

Green - tip;

Red - ring 1;

White - ring 2;

Blue and copper twisted and soldered to - sleeve/ring 3.



https://de.ifixit.com/Answers/View/283684/Need+to+replace+4-pole+plug+cable

Ergänzung (26. Juni 2016)

Und ja, den Stecker krieste überall, Conrad, reichelt, amazonas...

Kannst du mir das vielleicht anhand einer zeichnung zeigen mit so einen stecker ich bin der englischen sprache nicht so mächtig ^^ außerdem mag ich es nicht falsch machen und was zerstören das wäre sehr nett. mhm



[Brudertuck]

weiter unten ist es so beschrieben:

tip (ring 1),ring 2,ring3,ring4

green,red,blue + ground (copper),white

Besorg dir einen 4 poligen Klinkenstecker und löte es in der Reihenfolge auf und teste. Zu zeichnen gibts da nicht viel...
https://www.amazon.de/Klinkenstecke...id=1466943261&sr=8-13&keywords=4+polig+klinke



[Astalavista1990]

http://www.bilder-upload.eu/show.php?file=0148ef-1467379838.jpg

Wo ist Ring 4 =?
