Verlängerung für Mainbord - Schalter/LEDs am PC

[Youtuber1987]

Leider sind es immer 5-6 einzelne Kabel, die vom PC Gehäuse auf dem Mainboard angeschossen werden müssen.

Gibts dafür denn keine Norm?
So dass man nur noch 1 sauberes Kabel hat?

Aktuell habe ich ein BeQuiet Gehäuse mit Sichtfenster.
Mir würde jetzt eine Verlängerung, die nur aus 1 Kabel besteht helfen.

Somit wäre zumindest der Sichtbare Teil schön sauber verlegt.
Gibt es sowas?



[benneq]

Gibts dafür denn keine Norm?

Nö. Sonst hätten wir das Problem sicherlich nicht.

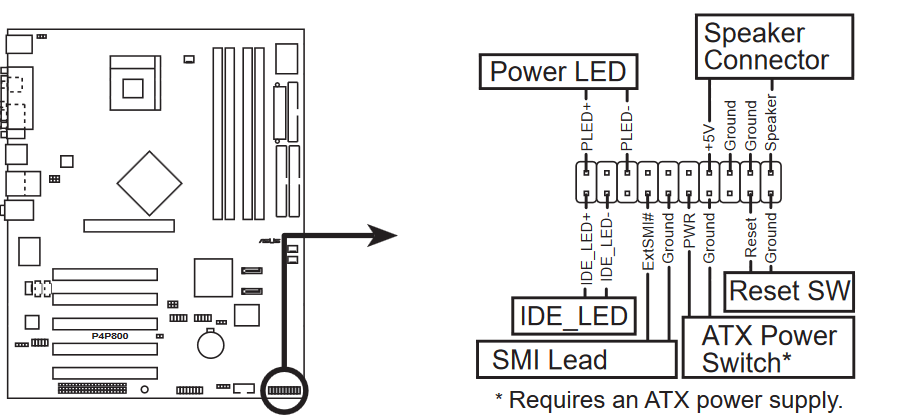

Die Mainboard Hersteller haben sich auf ein paar Dinge zur Anordnung geeinigt, und wenn man beim selben Hersteller bleibt, sind die Pins meist (nahezu) gleich belegt. Aber das kann sich auch jederzeit wieder ändern.

Mir würde jetzt eine Verlängerung, die nur aus 1 Kabel besteht helfen.
[...]
Gibt es sowas?

Kabelbinder / Schrumpfschlauch rum machen? Oder mit Heißkleber die Stecker passend zusammenkleben.



[Mihawk90]

Gibts dafür denn keine Norm?

Nein.

So dass man nur noch 1 sauberes Kabel hat?

Kabelsleeve?

Abgesehen davon sind diese Einzelkabel doch eigentlich in allen Gehäusen mehr oder weniger versteckt, sodass man die nur noch durch die Kabeldurchführung ans Mainboard stecken muss. Normalerweise sieht man von dem Kabel nichts.



[ImpactBlue]

Ich kenne kein fertiges Produkt.
Da die Anschlüsse soweit ich weiß nicht genormt sind, obwohl sie sich seit vielen Generationen stark ähneln, bleibt hier nur die Variante "selber bauen". (oder jemand hat doch schon sowas gefunden)
Du könntest zB mit Schrumpfschlauch oder Meshgewebe, oder sonstigem Sleeve arbeiten.
Metallflex würde ich eher nicht empfehlen.

Manche Mainboardhersteller liefern eine "Aufsteckhilfe" mit, die könnte man für das Projekt zweckentfremden (passendes Board vorausgesetzt)



[ryan_blackdrago]

Nein. Ist der Vielzahl der Hersteller geschuldet (Mainboard, Gehäuse). Die Funktionen der Pins sind aber insoweit "genormt", da minimalst die Funktionen eines Powerschalters gebraucht wird. Rest ist herstellerabhängig.

Die Kabel können über Steckbrücken Verlängerungen und Kabelsleeves entsprechend schön verlegt werden. Alternativ : löten



[DarkSoul]

Es gibt Verlängerungen für alles mögliche:

https://www.caseking.de/kabel-und-adapter/interne-kabel/gehaeuse

Was gut klappen würde wären modifizierte Audio-Verlängerungen, die Case-Bauteile benötigen ja keine spezielle Abschirmung, Verdrillung oder ähnliches.

Kann man bestimmt super dafür verwenden:

Ein Beispiel: https://www.caseking.de/bitfenix-in...rung-30cm-sleeved-weiss-schwarz-zuad-356.html

Falls nötig mit Dremel kürzen und die alte Beschriftung abschleifen.



[cb_darkman]

Ich würde die vorhandenen Kabel alle komplett in sowas stecken!

Geflechtschlauch GS Gewebeschlauch Kabelschutz
https://www.ebay.de/itm/Geflechtsch...var=480360302737&_trksid=p2060353.m1438.l2649

Da musst Du natürlich selbst Hand anlegen.



[micha`]

Gibts dafür denn keine Norm?

Nein.

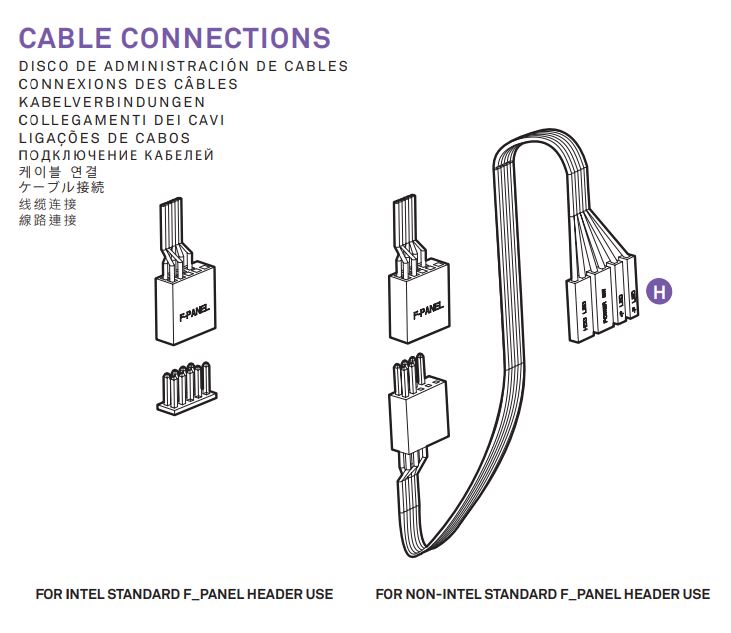

Doch, gibt es. Vor allem bei Intel Boards. Bei NZXT Gehäusen ist beispielsweise ein Standardconnector dabei, der eben nicht aus den einzelnen Pins besteht. Nur wenn die Pins von der Norm abweichen, muss man eben einen Adapter nehmen, der wieder wie üblich aussieht.

Wenn wir jetzt wüssten, welches Board der TE hat...

Grüße



[Mihawk90]

Aber noch nicht mal alle Intel Boards setzen das um, da es eben nicht zum ATX Standard gehört.



[micha`]

Wie gesagt, es setzen nicht alle um - es gibt aber eine Norm.
