Hey Leute,
ich habe mich heute mal meinem schon länger kaputten Seasonic SS-660XP² Active PFC F3 (Platinum-660) angenommen.
Vorweg möchte ich alle fürsorglichen und vorsichtigen User beruhigen. Da ich mir der Gefahren die durch solch elektronischen Bauteile entstehen können bewusst bin habe ich das Netzteil schon vor 12 Stunden (nach meinem letzten Funktionstest) vom Netz getrennt und liegen lassen. So konnte sich bis zum zerlegen auch das letzte bisschen Restspannung verflüchtigen.
Das Netzteil hat sich nach dem Einschalten ca 1/2 Sekunde später wieder selbst abgeschaltet, reproduzierbar. Kurz vor dem ersten defekt ist mir ein recht verschmorter Geruch aufgefallen. Also habe ich das Netzteil zerlegt und etwas Interessantes entdeckt. Ein sehr dünnes Kabel das von der großen Spule (mitte) direkt auf die Platine gelötet ist ist offenbar durch"geschmort". Dafür habe ich die Bilder angehängt. Ich hoffe man kann etwas erkennen, es war nicht einfach diese filigranen Stellen abzulichten.

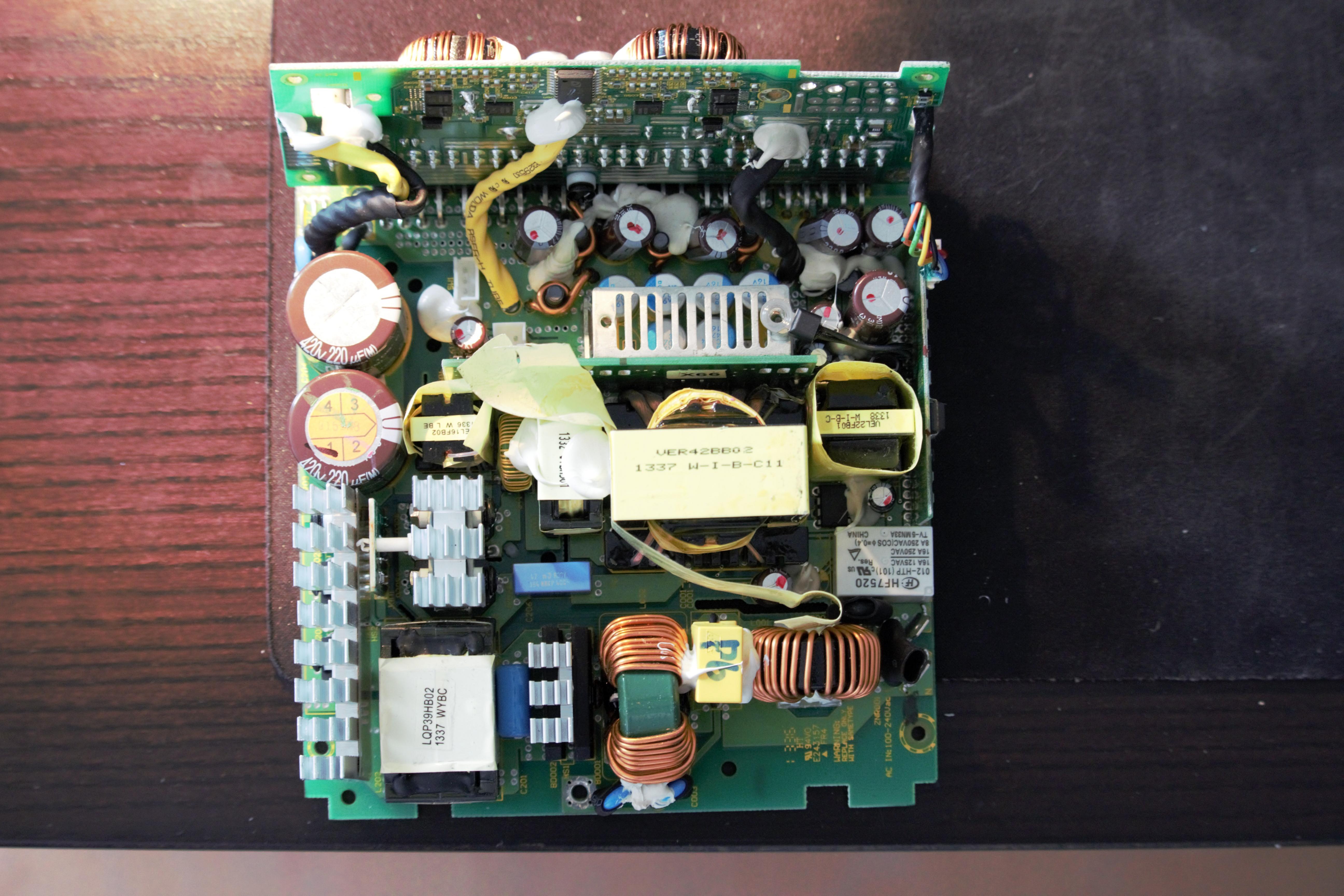

Auf Bild 0.jpg erkennt man erst mal den Aufbau vom Netzteil.

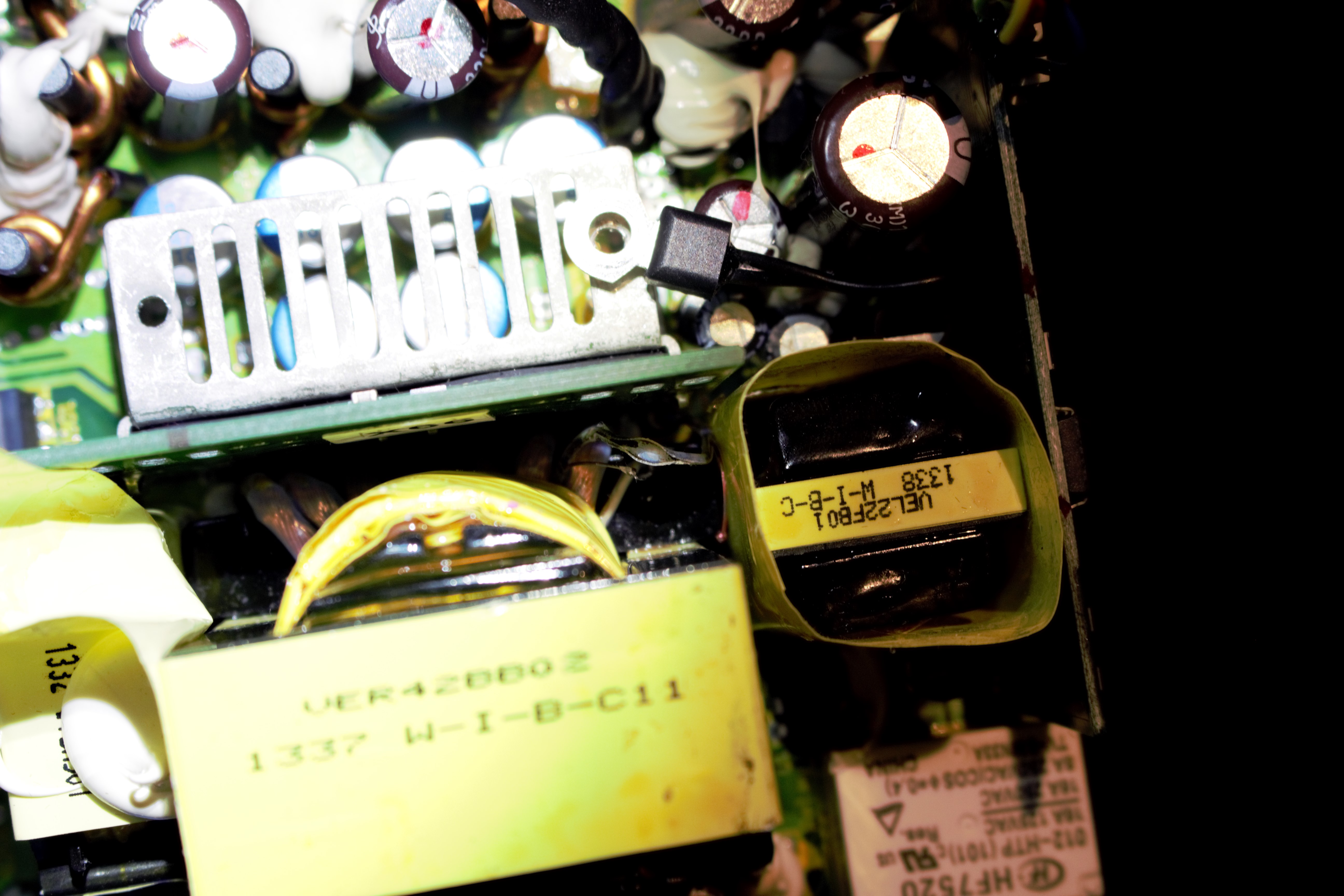

Bild 1.jpg zeigt die Beschriftung der Komponenten.

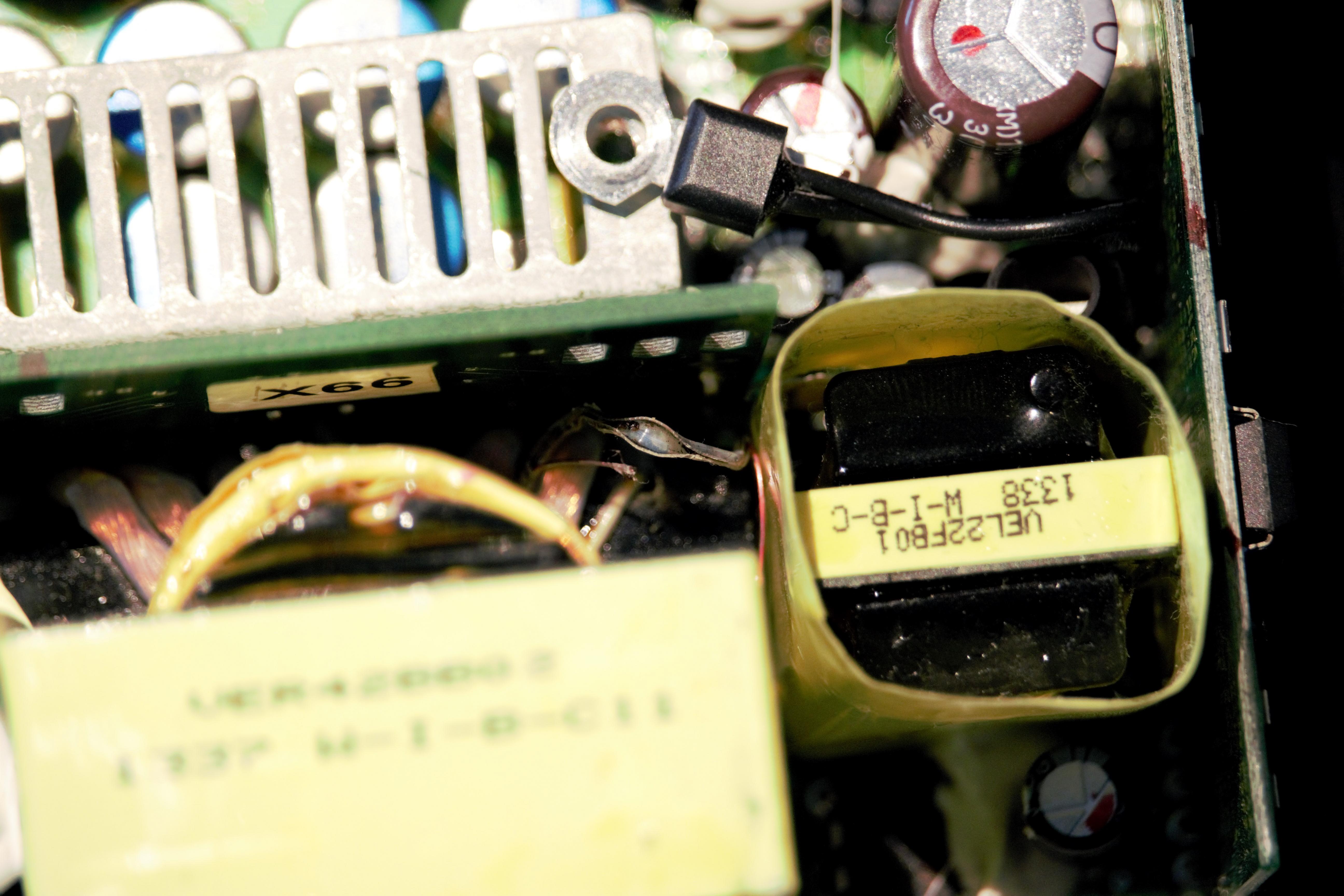

Bild 2.jpg versucht die defekte Stelle zu zeigen.

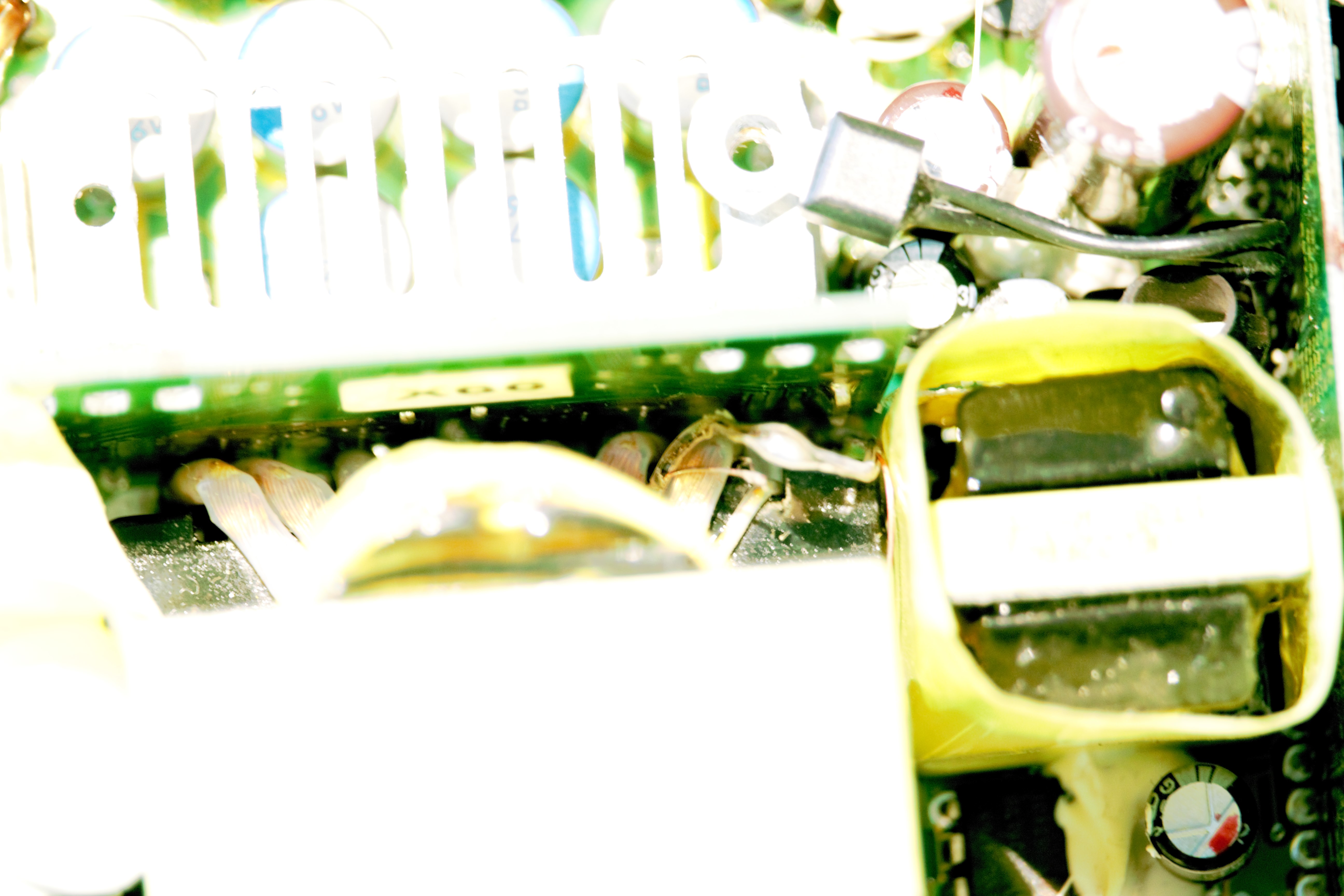

Bild 3.jpg ist absichtlich so überbelichtet um zu zeigen wo das Kabel in die Spule führt.
Auf Bild 2 sieht man die offene Isolierung des Kabels, links davon das eine lose Ende, und rechts davon der rote "Faden" der so eng am Isolierband anliegt ist das Gegenstück.
Das eine Ende führt direkt in die Spule (siehe Bild3) das andere ist auf die Platine gelötet.
Da ich keinen Schaltplan o.Ä. finden konnte nun meine Fragen:
1. Was ist das für ein Kabel?
2. Ist das Netzteil defekt weil das Kabel durch ist?
3. Oder ist das Kabel durch weil das Netzteil defekt ist?
4. Je nach dem ob 2. oder 3.: Kann es sich lohnen das kabel neu einzulöten, oder schmilzt mir das sofort wieder durch weil womöglich ein anderer Defekt vorliegt?
Ich hoffe ich habe das ganze halbwegs verständlich und ausführlich beschrieben.
ich habe mich heute mal meinem schon länger kaputten Seasonic SS-660XP² Active PFC F3 (Platinum-660) angenommen.
Vorweg möchte ich alle fürsorglichen und vorsichtigen User beruhigen. Da ich mir der Gefahren die durch solch elektronischen Bauteile entstehen können bewusst bin habe ich das Netzteil schon vor 12 Stunden (nach meinem letzten Funktionstest) vom Netz getrennt und liegen lassen. So konnte sich bis zum zerlegen auch das letzte bisschen Restspannung verflüchtigen.
Das Netzteil hat sich nach dem Einschalten ca 1/2 Sekunde später wieder selbst abgeschaltet, reproduzierbar. Kurz vor dem ersten defekt ist mir ein recht verschmorter Geruch aufgefallen. Also habe ich das Netzteil zerlegt und etwas Interessantes entdeckt. Ein sehr dünnes Kabel das von der großen Spule (mitte) direkt auf die Platine gelötet ist ist offenbar durch"geschmort". Dafür habe ich die Bilder angehängt. Ich hoffe man kann etwas erkennen, es war nicht einfach diese filigranen Stellen abzulichten.

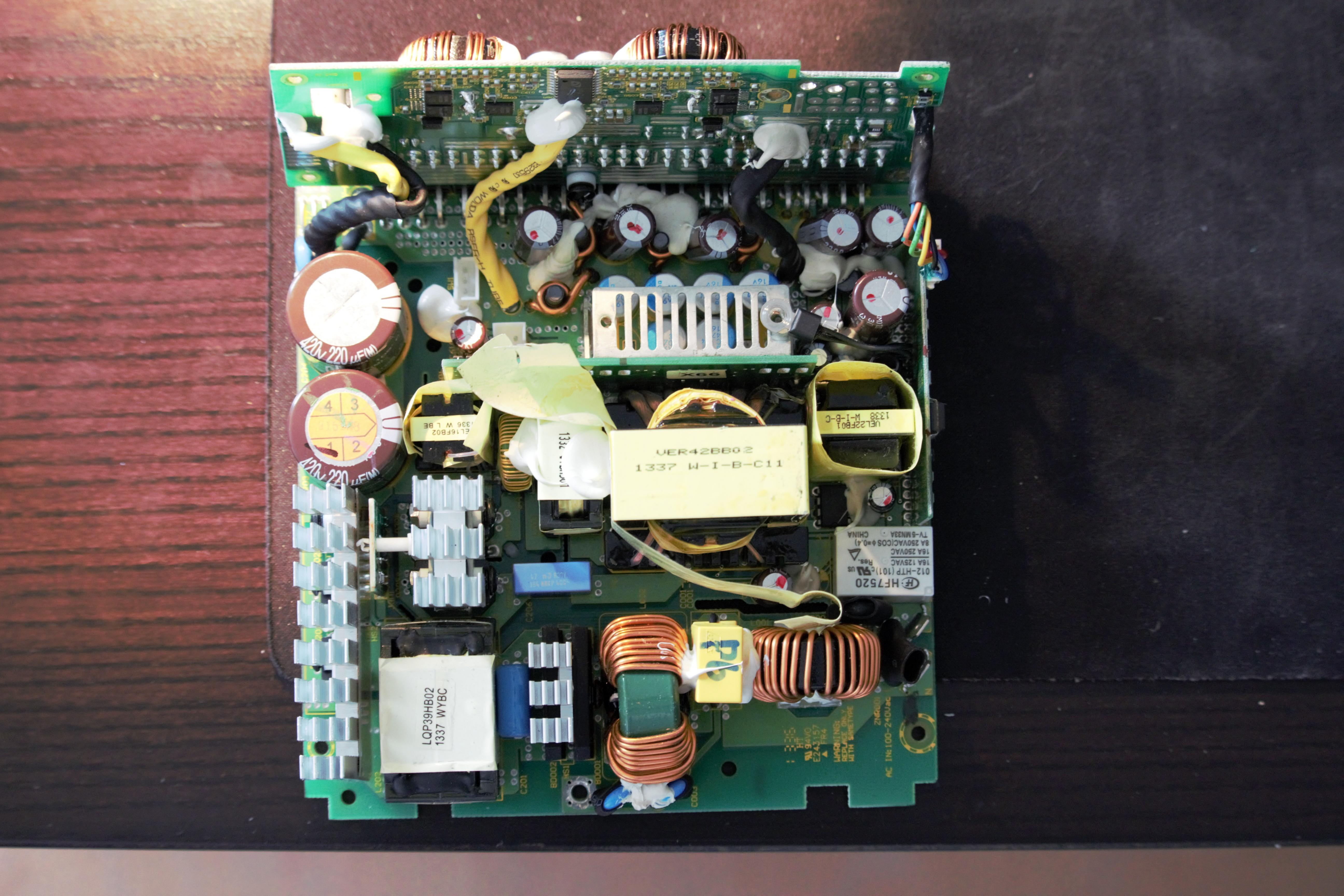

Auf Bild 0.jpg erkennt man erst mal den Aufbau vom Netzteil.

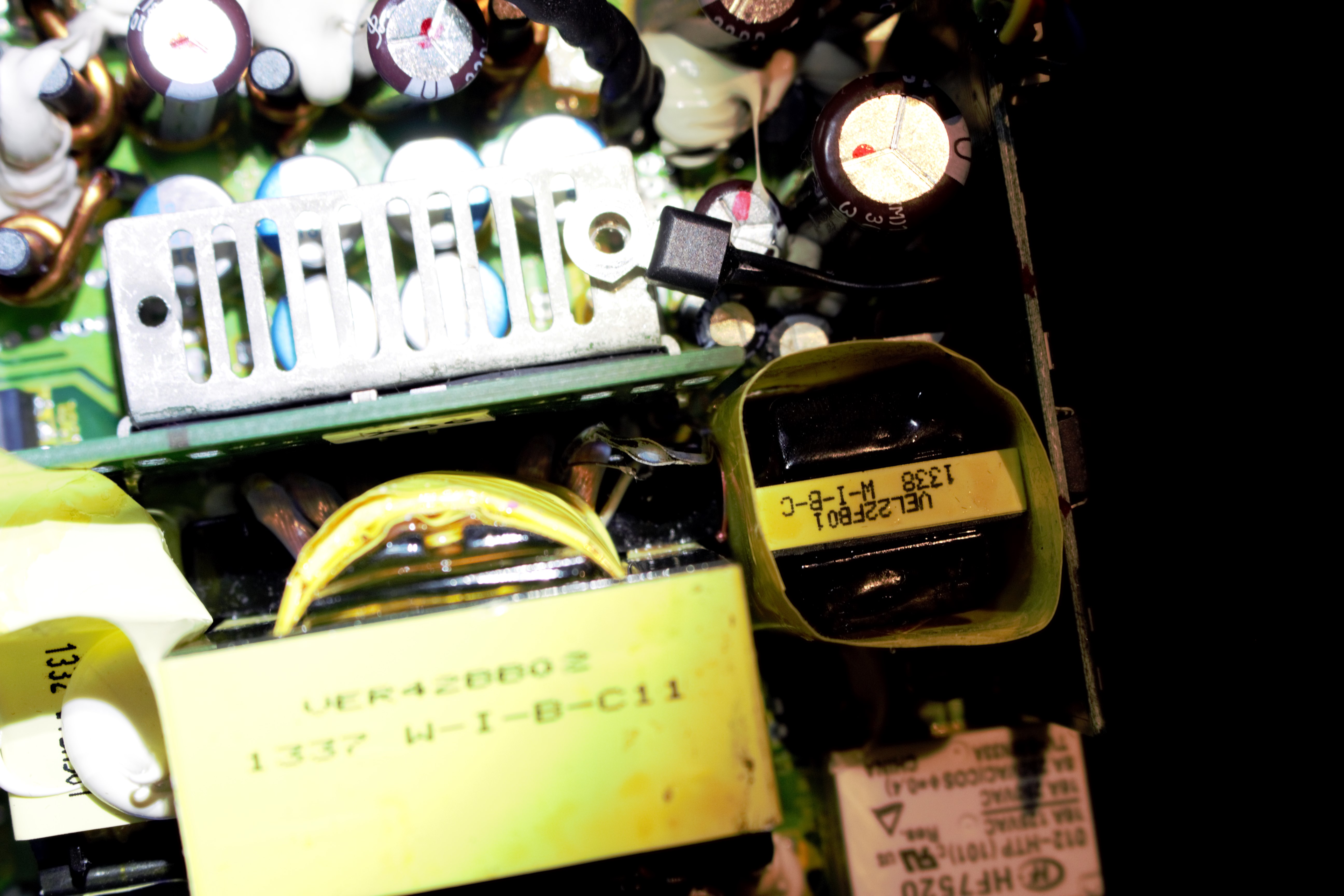

Bild 1.jpg zeigt die Beschriftung der Komponenten.

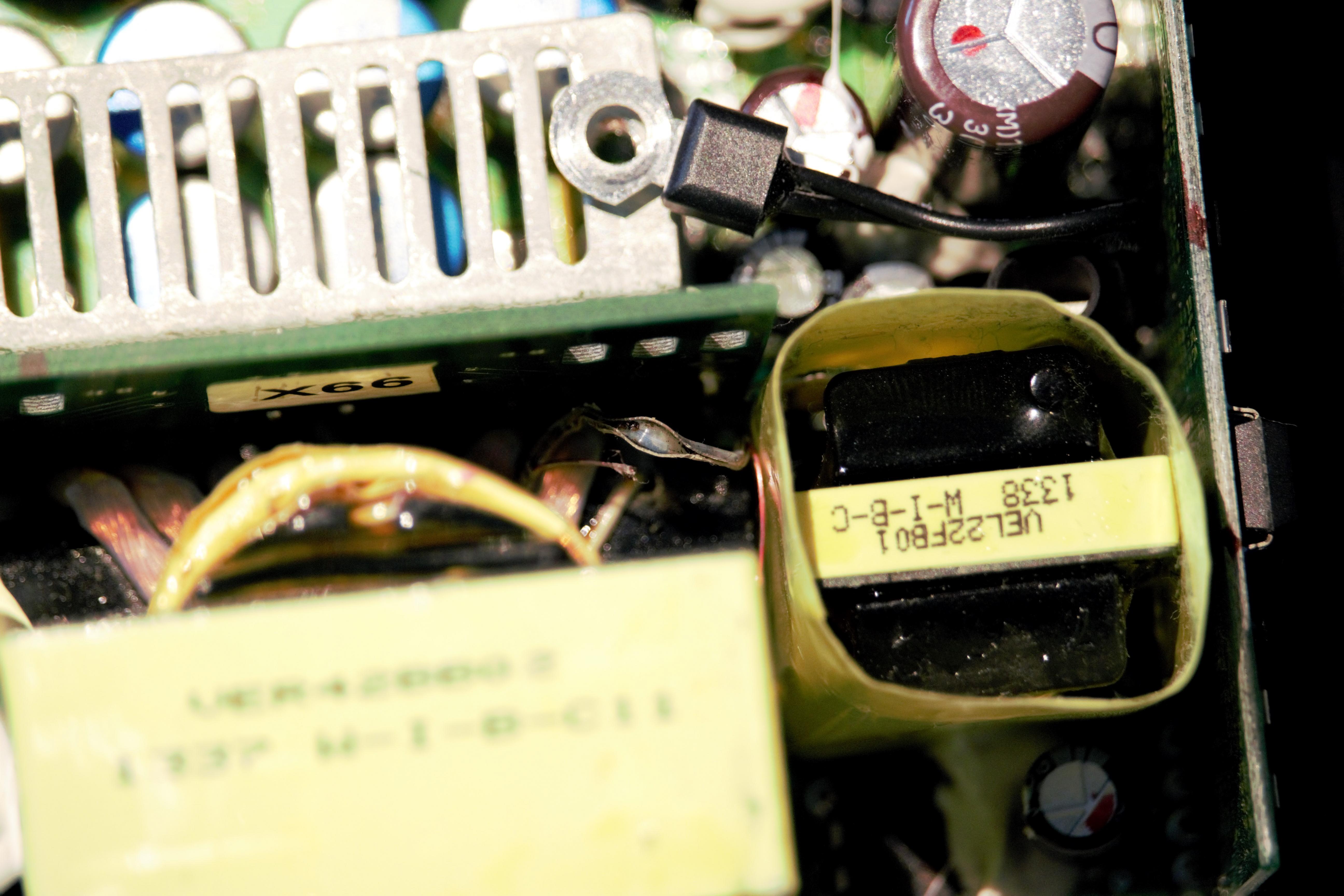

Bild 2.jpg versucht die defekte Stelle zu zeigen.

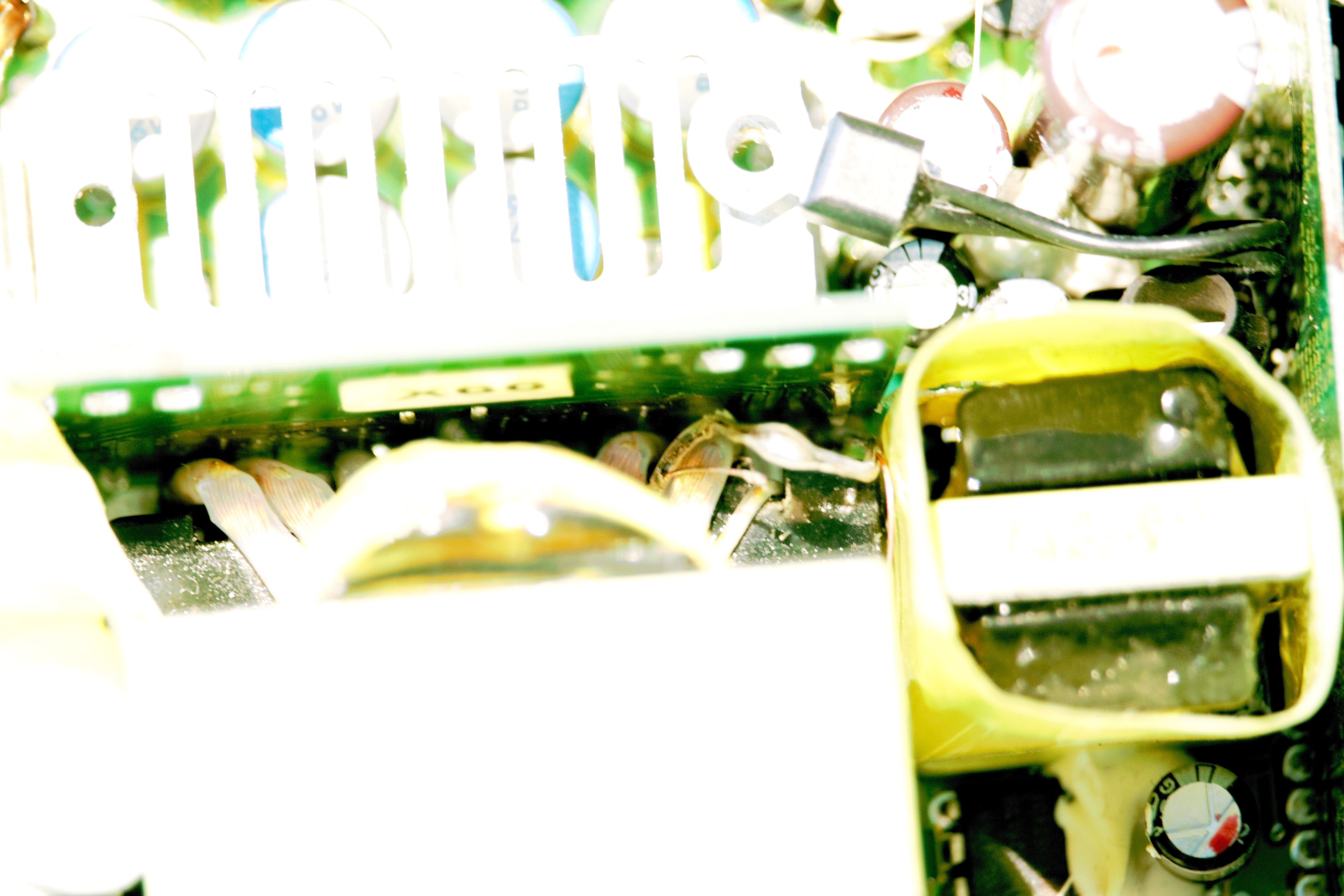

Bild 3.jpg ist absichtlich so überbelichtet um zu zeigen wo das Kabel in die Spule führt.
